Как построить своими руками мансардную крышу – строительство и монтаж ломаной крыши частного дома с фото технологии возведения и чертежами работ + как сделать кровлю мансардного типа

Как построить крышу мансардного типа своими руками

Довольно часто люди решают расширить полезную площадь своих домов путем создания мансарды. Традиционно мансардой называют жилую комнату, обустроенную непосредственно под крышей. То есть это своего рода облагороженный чердак, в котором можно так же комфортно жить, как и в любой другой комнате дома.

Как построить крышу мансардного типа своими руками

Обустройство мансарды имеет множество этапов и важных нюансов. Одной из самых главных частей этой работы является строительство крыши мансардного типа, которая безо всяких проблем возводится своими руками.

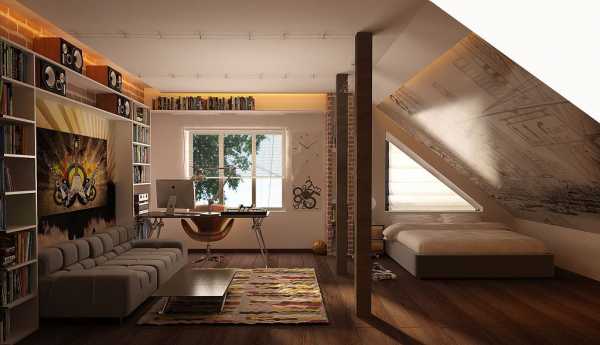

Интерьер мансарды

Подготовка к строительству мансардной крыши

Строительство крыши мансардного типа своими руками следует начинать с составления необходимой проектной документации и выполнения расчета конфигурации конструкции. Один из важнейших моментов, с которым необходимо определиться в первую очередь, — этоуклон скатов. От данного параметра напрямую зависит полезная площадь мансардного помещения.

Стены мансарды могут быть полностью вертикальными либо же иметь некоторый наклон

Стены мансарды могут быть полностью вертикальными либо же иметь некоторый наклон. Как показывает многолетняя практика, самым лучшим вариантом крыши мансардного типа является двускатная система, каждый скат которой имеет излом, проходящий примерно посередине. Пространство под такой крышей получается максимально просторным и комфортным для проживания.

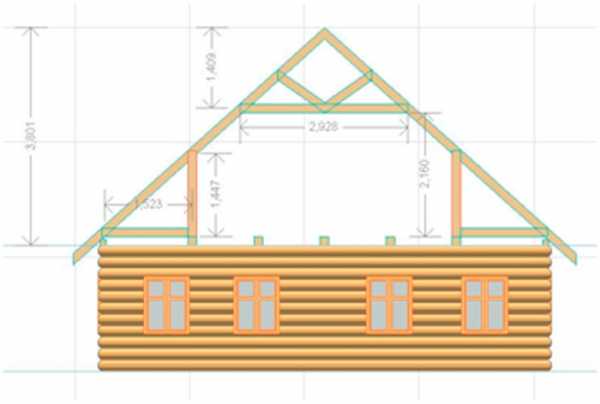

Если посмотреть на мансардную кровельную систему в разрезе, можно увидеть своеобразный «пирог», слои которого представлены финишным материалом, обрешеткой, влагоизоляцией, стропильной системой, вентиляционными зазорами, утеплителем, потолочными рейками, пароизоляционным материалом и какой-то отделкой.

Для изготовления каркаса мансарды, состоящего из соответствующим образом собранной обрешетки и стропил, используется натуральная древесина. Преимущество отдается сосне. Важно, чтобы материал был максимально качественным. Любого рода дефекты и повреждения негативным образом отразятся на сроке эксплуатации кровельной конструкции в целом.

Для финишной кровли мансардной крыши подходит практически любой материал. Здесь наиболее внимание нужно уделять личным предпочтениям владельца и его бюджету. Изучите основные свойства каждого доступного материала и выберите самый подходящий.

К примеру, у металлической черепицы самый скромный уровень шумоизоляции и наихудшие значения теплопроводности, так что если будет использоваться именно этот материал, необходимо уделить особое внимание подбору и монтажу теплоизоляции.

Металлочерепица

Обычно для утепления мансардных крыш используется плотная минеральная вата. Утеплитель укладывается слоем от 20 см. Для защиты от влаги подойдет и простая полиэтиленовая пленка. Главное, чтобы ее толщина была больше 0,5 мм. Что касается пароизоляции, то в случае с мансардными кровлями лучше всего использовать перфорированную пленку.

Основные этапы устройства мансардной крыши

Работа начинается с расчета крыши мансардного типа и составления детального проекта с указанием всех значимых моментов. В случае если мансарда будет строиться в новом доме, возведение которого еще не завершено, все требуемые расчеты, как правило, указываются в проектной документации на дом.

Если же реконструируется уже готовая постройка, сначала нужно составить проект. При отсутствии должных навыков эту работу лучше поручить профессионалам, т.к. ошибки на этапе проектирования могут привести к существенному ухудшению качества, надежности и долговечности всей конструкции в целом.

Фундамент строения и несущие стены обязательно проверяются на наличие любого рода повреждений. Далее нужно избавиться от старой кровельной системы и установить новые стропила в соответствии с подготовленным проектом. После закрепления всех предусмотренных стропил укладываются утеплитель и влагоизоляция для потолочных перекрытий и новых конструкций. Затем необходимо установить торцевые стены и новое кровельное перекрытие с желаемой конфигурацией.

Очень важно подобрать материалы, наилучшим образом подходящие для обустройства крыши мансардного типа. Материал одновременно должен быть не очень тяжелым и максимально надежным. На практике лучше всего себя зарекомендовала древесина.

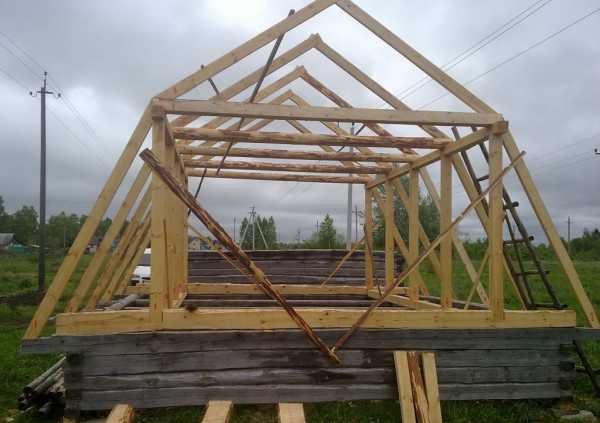

Устройство стропильной системы

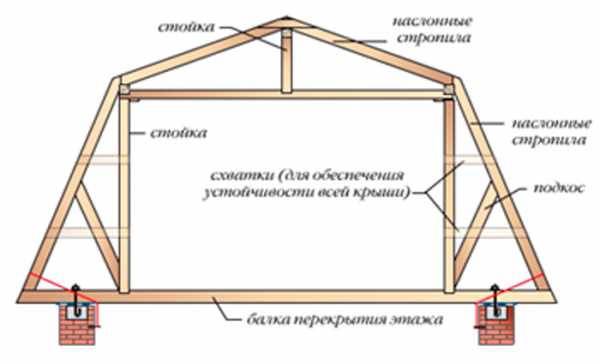

Устройство стропильной системы мансардной крыши

В процессе строительства крыши мансардного типа особое внимание нужно уделять этапу возведения стропильной системы. Данная работа выполняется в несколько этапов. Сначала монтируется мауэрлат, после закрепляется стропильная конструкция, затем устанавливаются дополнительные крепежные элементы, а в завершении выполняется строительство обрешетки.

В случае с мансардной крышей мауэрлат должен быть установлен там, где отмечается наклон стропил. Если это двускатная кровля, рассматриваемый элемент закрепляется по двум сторонам. В случае же, если конструкция крыши состоит из 4 скатов, основные балки обязательно размещаются по периметру.

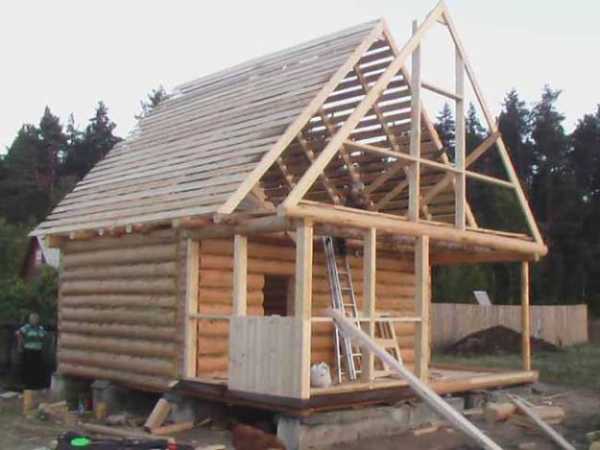

Строительство мансардной крыши

Чаще всего бруски крепятся к стене путем создания бетонной заливки с применением специальных шпилек, за счет которых и производится стыковка с заранее подготовленными отверстиями в брусках мауэрлата. Лучше всего для данной задачи подходят оцинкованные шпильки от 10 см в диаметре. Длину подбирайте таким образом, чтобы крепежные элементы выступали за границу бетонной заливки не менее чем на 30 мм.

При выборе сечения брусьев для монтажа мауэрлата ориентируйтесь на предполагаемые нагрузки. Самый популярный вариант – брус сечением 150х150 мм. В редких случаях применяется материал сечением 200х200 мм.

Шпильки закрепляйте на таком расстоянии друг от друга, чтобы они не находились на стыках стропильных брусков, иначе на один элемент конструкции будет приходиться слишком большое количество врезок, из-за чего он попросту ослабеет. Например, если стропила установлены на расстоянии в 100 см друг от друга, шпильки можно установить на таком же расстоянии, только таким образом, чтобы они находились между стропилинами.

Изоляция крыши

Прежде чем монтировать мауэрлат, настоятельно рекомендуется выполнить работы по гидроизоляции. Чаще всего для обеспечения влагозащиты применяется рубероид. При желании можете выбрать другие материалы с подобными характеристиками. В брусьях мауэрлата нужно подготовить отверстия такого же размера, как размер шпилек. После того как брусья будут установлены, на шпильки необходимо установить шайбы и надежно зафиксировать всю систему при помощи гаек.

Брусья мауэрлата лучше всего крепить оцинкованными шпильками. В случае если работы ведутся в строении из кирпича, крепежные шпильки рекомендуется монтировать в кирпичную вкладку еще на стадии строительства стен.

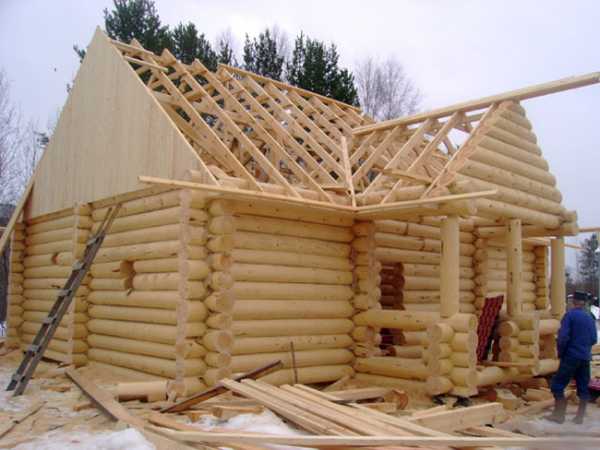

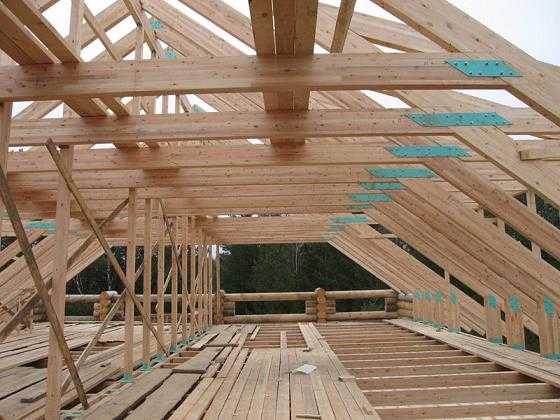

Монтаж стропильных ферм

Приступайте к закреплению стропильных ферм. Лучше заблаговременно подготовить шаблон, которым можно будет пользоваться в процессе сборки. Залезьте на крышу и скрепите деревянные бруски под требуемым углом, подготовьте нужные крепления и отметьте места для монтажных вырезов. Далее вы сможете работать на земле, используя подготовленный образец для сборки всех стропильных ферм. Когда все будет завершено, вы попросту поднимите готовые конструкции наверх и закрепите каждую из них на свое место.

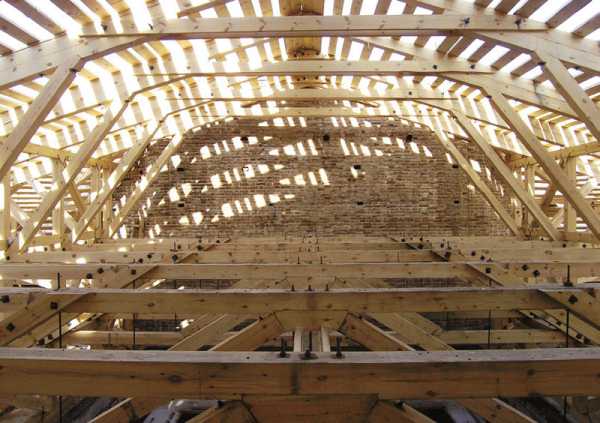

Монтаж стропильных ферм

Данная работа начинается с закрепления крайних ферм. По коньку протягивается уровень для контроля правильности монтажа всех остальных ферм. Скрепление стропил с мауэрлатом выполняется кронштейнами либо металлическими шпильками. Друг с другом стропила скрепляются кронштейнами либо скобами.

После завершения монтажа всех стропильных ферм переходите к размещению дополнительных перемычек и подготовке стяжек, необходимых для увеличения жесткости кровельной конструкции. Традиционно при обустройстве мансардной крыши около верхнего стыка стропил монтируется ригель, предназначенный для фиксации стропил. Дополнительно он будет выполнять функции потолка мансарды.

Монтаж стропильных ферм

В случае если возводимая крыша рассматриваемого типа будет иметь окна либо балкон, оставьте проемы нужного размера в системе стропил. Если планируются монтаж оконных конструкций с выносом и вертикальным размещением, необходимо будет подготовить для них отдельные системы стропил.

Финишные этапы строительства

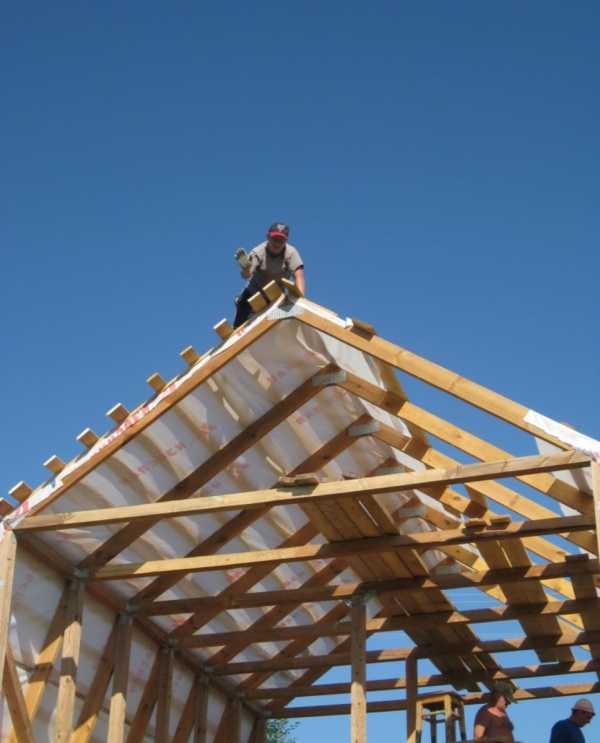

После завершения монтажа всех стропильных ферм, вам нужно будет укрыть внутреннюю сторону кровельной конструкции пароизоляционным материалом. Он будет защищать утеплитель от контакта с влагой, идущей изнутри комнаты.

Приступайте к утеплению крыши. Чаще всего для решения данной задачи используется минеральная вата. Достаточно просто уложить плиты утеплителя в пространство между стропилами, а после этого закрыть их гидроизоляционным материалом. Обычно для влагоизоляции используется полиэтилен.

Приступайте к устройству обрешетки. При выборе метода монтажа обрешетки учитывайте особенности выбранного финишного материала. К примеру, рулонную кровлю лучше укладывать на сплошную обрешетку, а вот черепица и шифер требуют разреженной обрешетки. Уложите весь кровельный материал. На этом основную часть работы можно считать законченной.

Рекомендации по укреплению межэтажного перекрытия

Довольно часто случается, что прочность перекрытия между этажами является недостаточно высокой. Перекрытие должно нормально переносить нагрузку, создаваемую мебелью, техникой и прочими элементами интерьера, а также людьми, находящимися внутри комнаты. Пол мансардного этажа должен быть максимально прочным и ровным.

В случаях, когда подкровельные этажи не используются для проживания, балки перекрытия укладываются с шагом от 80 см. Если же планируется обустройство полноценного мансардного этажа, такое расстояние между досками недопустимо. Перекрытие обязательно должно быть дополнительно укреплено. Однако возможность обустройства дополнительного перекрытия есть далеко не всегда.

Можно обойтись меньшими издержками, разобрав пол чердачного помещения и закрепив дополнительные лаги поперек досок чернового пола, а затем вернув чистовой настил обратно на его место. Жесткости полученного таким образом перекрытия в большинстве случаев вполне достаточно.

Полезные советы по обустройству мансардного помещения

Обустройство мансардного этажа рекомендуется продумывать еще до того как будут завершены работы по возведению кровли. Особенности организации жилого пространства могут вносить свои коррективы в процесс строительства мансардной кровли своими руками.

Сначала необходимо выбрать место для размещения лестницы на подкровельный этаж. Самое главное, чтобы она не препятствовала нормальной жизнедеятельности на расположенном ниже этаже.

Лестница на мансарду

Особое внимание должно уделяться теплоизоляции крыши и в целом мансардной комнаты. Температурные изменения в мансарде существенно более выражены чем в любом другом месте частного дома. Теплоизоляция должна быть максимально качественной и плотной. Толщина слоя подбирается с учетом погодных условий в регионе.

Окна рекомендуется устанавливать во фронтонах. Их монтаж в плоскостях скатов гораздо более трудоемкий и дорогой. Вертикальные окна устанавливаются в специальных «скворечниках». В наклонных же частях конструкции можно монтировать т.н. мансардные окна. Это гораздо более предпочтительный вариант, если сравнивать с вертикальным аналогом. Продаются они сразу готовыми к монтажу со всеми требуемыми комплектующими.

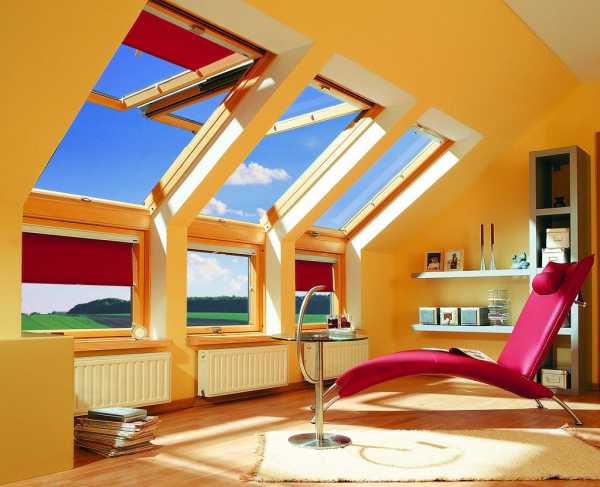

Мансардное окно

При отсутствии соответствующих навыков установку мансардных окон лучше доверить опытным профессионалам, т.к. любые ошибки на этом этапе приводят к нарушению герметичности и появлению множества сопутствующих проблем в виде конденсата, сквозняков, плесени и т.д.

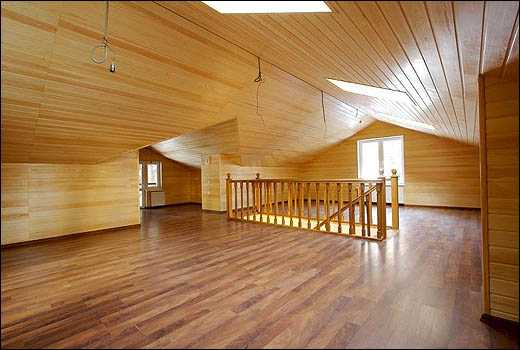

Для отделки мансардного помещения можно использовать любые привычные материалы. Сложности возникают разве что при отделке кафелем: его довольно тяжело клеить на наклонные поверхности. Плюс плитка имеет сравнительно большой вес, что является абсолютно нежелательным для мансарды.

Мебель подбирайте на свое усмотрение. Нужно лишь постараться продумать все так, чтобы меблировка не мешала комфортному пребыванию и жизнедеятельности внутри мансарды, т.к. скошенные стены в комплексе с нестандартным потолком и без того вносят свою лепту.

Таким образом, построить крышу мансардного типа своими руками вполне реально. Однако успешное достижение поставленных целей возможно только при условии грамотной подготовки к работе и сохранении внимательности и бдительности на каждом этапе ее выполнения.

Следуйте полученным рекомендациям и старайтесь не допускать ошибок, т.к. любая из них может привести к тому, что проживание в мансарде станет некомфортным или даже полностью невозможным.

Видео — Как построить крышу мансардного типа

tolkostroyka.ru

чертежи и схемы для пошагового строительства

Решив построить каркасный дом, человек обычно задумывается и о мансарде. Это отличный способ относительно недорого получить еще одну или даже несколько жилых комнат. Но хлопоты с монтажом мансардной крыши могут отпугнуть. Стоимость квадратного метра комнаты мансарды действительно гораздо ниже площади полноценного этажа.

Но требования по качеству исполнения на порядок выше. И тем не менее при ответственном отношении, готовности тщательно все продумать и изучить, это вполне реально сделать своими руками. Еще возникает вопрос о допустимости строительства мансардной кровли на каркасном строении. Такой дом отличается легкостью, его конструкция рассчитывается под определенную нагрузку.

Мансарда не сильно отличается по весу от простого чердака, не стоит бояться повредить каркас.

Тем не менее все же лучше, если жилая комната на чердаке была предусмотрена в проекте и для нее заложен определенный запас прочности.

Преимуществом постройки мансардной кровли на каркасном доме в сравнении с кирпичным или бетонным еще является однороднородность конструктива. Кровля будет возводиться и утепляться с применением тех же материалов, что и стены. Не понадобится дополнительный инструмент, особые навыки или какие-либо специальные переходные элементы.

Инструменты и материалы для постройки

Если каркасный дом возводили своими руками, то наверняка у вас уже есть все необходимые инструменты, чтобы построить кровлю:

• ножовка;
• молоток;
• топор;
• дрель;
• шуруповерт;
• нож;
• строительный степлер;
• рулетка, уровень;
• валик или кисть для краски;
• инструмент для порезки кровельного материала (ножницы по металлу, УШМ, ножовка или др.).

Естественно, ножовку можно заменить или дополнить циркулярная или цепная пила, дрель и шуруповерт могут быть одним инструментом и т. д.

С материалами тоже все не так уж и сложно. Потребуются:

• Дерево для стропильной системы. Толстый брус для мауэрлата, конька, ендова, диагональных стропильных ног, тоньше — для стропил, перемычек, доска для обрешетки (в некоторых случаях вместо доски используются плиты OSB), тонкие планки для контробрешетки. Ломаная крыша потребует несколько больше материалов, чем прямая.
• Утеплитель. Минеральная вата, эковата, пенопласт и прочие материалы. Рекомендуем статью о сравнении пенопласта и минваты.
• Пароизоляция.
• Гидробарьер (он же ветрозащита).
• Материал для внутренней отделки — шпон, вагонка, гипсокартон etc.
• Собственно кровельный материал — шифер, черепица, металл, битумные изделия.

С последним пунктом стоит разобраться детальнее. Каждый из имеющихся в продаже кровельных материалов обладает собственными преимуществами и недостатками, которые стоит рассмотреть хотя бы в общих чертах, прежде чем возводить крышу своими руками.

Материал	Плюсы	Минусы	Примечания
Шифер	Дешевый, проверенный. Технология монтажа известна и досконально изучена. Не горюч, не токсичен.	Хрупок, листы тяжелые, поэтому неудобен в укладке. Срок службы небольшой, эстетически малопривлекателен.	Срок службы и привлекательность можно увеличить путем покраски.
Черепица	Долговечна, прочна, привлекательна, не горит и не выделяет вредных веществ.	Дорога сама по себе, также из-за большого веса требует усиленной стропильной системы, что еще больше увеличивает стоимость. Сложна в укладке своими руками.	Дешевая низкокачественная черепица начинает крошиться после нескольких циклов замерзания. Долговечность — характеристика только качественной черепицы.
Профнастил	Недорог, легок, долговечен, прост в укладке, привлекателен, экологически безопасен, не горюч.	Низкие шумо и теплоизоляционные свойства. Боится царапин.	Срок службы значительно сокращается, если использовать дешевый профнастил.
Мягкая (битумная) черепица	Легкий, простой в укладке материал. Привлекательный, долговечный, хорошая гидроизоляция.	Горюч, при горении выделяет токсичные вещества. Прочность невысокая.	Благодаря высоким гидрофобным свойствам можно использовать без дополнительного гидробарьера. Может выцветать на солнце, если покрашена низкокачественной краской.
Листовая медь	Долговечна, удобна в монтаже, экологически чиста, не горюча, устойчива к химически агрессивным средам.	Высокая стоимость, низкие теплоизоляционные характеристики.	С годами медная кровля приобретает зеленованый, «благородный» оттенок.

В конечном итоге выбор за вами, но лучше определиться с кровлей для мансардной крыши до того, как начинать строительство стропильной системы, так как выбранный материал влияет не только на расчет нагрузки, некоторые типы кровли имеют ограничения по минимальному углу склона.

Узнать подробней про материалы для покрытия кровли можно в статье о том, чем покрыть крышу дома и сэкономить при строительстве.

Типичные планы кровель

Есть несколько самых популярных видов мансардных крыш. Самая простая, которую построить совершенно не сложно своими руками — это двускатная прямая кровля.

Прямые скаты создают минимум хлопот при строительстве стропильной системы. Но чтобы у нас получилась просторная мансардная комната, нужно чтобы ширина и высота кровли были достаточно большими. А при таких размерах стропила нужно дополнительно усиливать вертикальными опорами и горизонтальными распорками. Как правило, они одновременно служат основой для стен и потолка будущей комнаты.

Еще не стоит забывать про жесткость пола мансарды. Если не просчитать нагрузку, то перекрытие будет вибрировать и раскачиваться, возникнет так называемый эффект батута. Бороться с которым значительно сложнее, чем его предотвратить. Впрочем, это характерно для всех типов перекрытий.

Ломаная двускатная кровля позволяет эффективнее использовать доступное пространство. Даже на небольшой площади можно организовать просторную комнату. Этот тип идеально подходит для небольших строений — дачных домиков, каркасных гаражей, бань.

Но жесткость его конструкции ниже, поэтому обязательно придется использовать дополнительные подпорки, схватки, стойки. Наличие покатых склонов в верхней части ограничивает выбор кровельного материала. А крутые боковые склоны усложняют выполнение кровельных работ. Больше узнать о данном типе кровли, возможно из этой статьи.

Вальмовая кровля сходна по основным характеристикам с обычной. Только вместо фронтонов у нее еще два ската. В стропильной системе появляется такой элемент, как диагональная нога, соединяющая конек с углом дома.

Она несет большую нагрузку, поэтому делается из толстого бруса и тщательно закрепляется.

Ее, как и прочие стропильные ноги, дополнительно усиливают распорки и опоры. А еще желающим организовать мансарду в такой кровле своими руками обязательно следует озаботиться наклонными окнами.

Этапы самостоятельного возведения

Имея на руках чертежи и проект мансардной крыши, не стоит спешить хвататься за молоток и начинать строительство. Вначале нужно подготовить материалы. К примеру, дерево нужно пропитать защитными растворами, которые предотвратят гниение, распространение грибка, снизят горючесть материала.

Это обычно отнимает несколько дней, поскольку пропитывать нужно несколько раз с промежутками на высыхание. Если материалы готовы, то можно приступать к работе. Пошагово это будет выглядеть стелующим образом.

1. Первым укладывается мауэрлат. Горизонтальная балка, лежащая по всему периметру дома, на стенах. Поскольку у нас каркасный дом, то нет нужды укладывать под него гидроизоляцию, как для кирпичного или бетонного.

   Мауэрлат делается из толстого бруса, если крыша небольшая, то можно взять брус сечением 100х100мм, если дом крупный, то может понадобиться и 200х200мм. Точные размеры следует искать в проектной документации. Мауэрлат служит основанием, он держит всю кровлю и равномерно распределяет ее вес на стены дома.

2. Затем производится монтаж стропильных ног. Если кровля прямая, то стропила можно собирать на земле по шаблону, потом поднимать и устанавливать наверху. Если кровля ломаная, то ноги возводятся в два этапа. Вначале строим нижнюю часть, фиксируем подпоркой. Затем к ней крепится верхняя часть.

   В первую очередь устанавливаются крайние стропила, затем к ним крепится коньковая, к которой уже следует монтировать промежуточные ноги. Если кровля вальмовая, то первыми ставятся диагональные стропила. Необходимо пользоваться нивелиром и шнуром, чтобы все ноги стояли ровно и на одном уровне. Здесь подробней рассказано о креплении стропил.

3. Потом монтируются дополнительные усиливающие элементы.
4. На готовый каркас снизу набивается пароизоляция. Ее можно крепить строительным степлером, швы склеивать клеем или липкой лентой.

5. В промежутки между стропильными ногами укладывается утеплитель. Обычно расстояние между ногами подбирается под размер утеплителя. Советуем более подробней узнать об утепление фронтонов мансарды и выборе утеплителя.

   Монтируются окна или подготавливаются оконные проемы. Своими руками сделать это возможно, однако стоит обратить особое внимание на гидроизоляцию стыков.

6. Сверху на стропила набивается гидробарьер. Между утеплителем и пленкой должен оставаться небольшой промежуток воздуха.
7. Поверх гидроизоляции на стропильные ноги набивается небольшая планка — контробрешетка. Ее задача — приподнять обрешетку на пару сантиметров над пленкой. Это нужно для нормальной вентиляции и стекания случайно попавшей воды или конденсата.
8. На планки прибивается обрешетка — доска, брусочки или OSB.
9. Укладывается кровельный материал.
10. Производится внутренняя отделка комнаты.

Если все работы выполнены правильно и качественно, то такая мансардная кровля будет стоять много десятков лет, радуя своим теплом и сухостью. Не забывайте, что также рекомендуется проводить утепление мансарды изнутри это позволит сэкономить в некоторой степени на отоплении помещения.

И, напоследок, несколько маленьких хитростей:

• чтобы стропильная нога крепче держалась за мауэрлат, на ней перед монтажом можно сделать небольшой паз;
• доски обрешетки следует укладывать в шахматном порядке, чтобы избежать формирования вертикальных провалов;
• для удобства возведения вальмовой крыши можно поставить временные подпорки под конек, которые можно будет убрать по завершении работ.

Как видно, в строительстве своими руками кровли и последующем обустройства там мансарды нет ничего сложного. Даже если возводится более сложная ломаная кровля. Посмотреть все разновидности мансардных кровель можно по этой ссылке.

Обязательно следует соблюдать правила безопасности при работе на высоте, а для многих задач будет совсем не лишним помощник или даже двое.

Не зависим от типа кровли, обязательно необходимо предусмотреть водостоки, которые позволят защитить стены и фундаменты дома. О водостоках их монтаже и видах, можно узнать по ссылке: strojkarkas.com/kommunikacii/vodostok/plastikovye-i-metallicheskie-dlya-kryshi.html.

strojkarkas.com

Как построить мансардную крышу своими руками пошагово

Современные частные дома сложно представить без мансардной крыши. Подобное устройство стало весьма популярно в последние годы. Мансарда — это отличный вариант для любого современного частного дома. Она позволяет увеличить площадь жилого помещения. На мансардном этаже можно организовать спальню, детскую или игровой зал. Каждый использует данное пространство по-своему.

Строительство мансардной крыши — это достаточное сложная работа. В большинстве случаев люди обращаются к профессионалам в этом деле. При этом платятся огромные деньги. Естественно, что все работы можно провести и самостоятельно. Для этого понадобится стандартный набор инструментов для работы с кровлей, а также материалы.

Виды мансардных крыш частных домов

ломаная мансардная крыша

Для начала стоит разобраться, какие виды мансардных крыш бывают, а точнее, какие устанавливаются на частные дома. В настоящее время существуют следующие виды мансардных крыш:

Односкатная крыша

Такая крыша представляет собой наклонную плоскость, которая закреплена на стенах разной высоты. Данный тип является наиболее простым среди всех существующих на данный момент. Используется простая система стропил. Данный вид используется очень редко под мансарду в частных домах. Это связано с конструктивными особенностями. Однако иногда и такие делаются с мансардой.

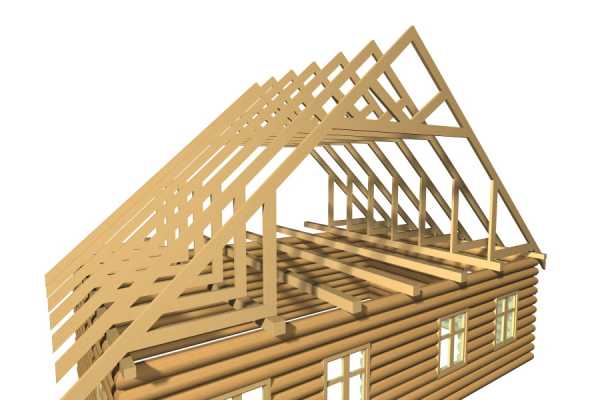

Двускатная крыша

Двускатная крыша. Эта крыша представляет собой два, направленных в противоположные стороны, ската. Этот вид крыши наиболее часто применяется под обустройство мансарды. Внутри чердачного помещения остается много места, которое можно использовать для проживания. Данный вид кровли прост в возведении и дальнейшей эксплуатации.

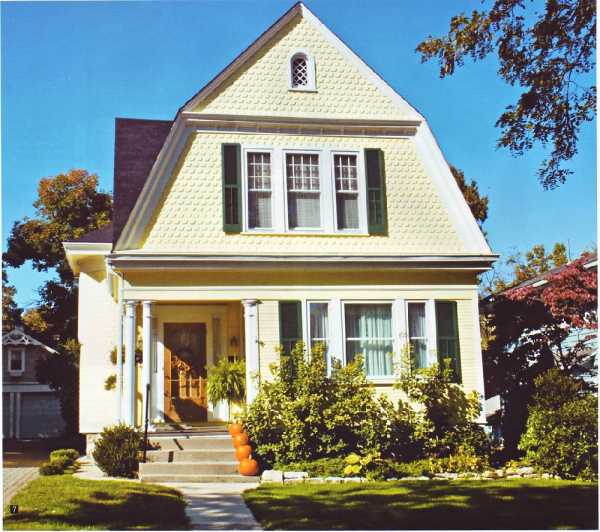

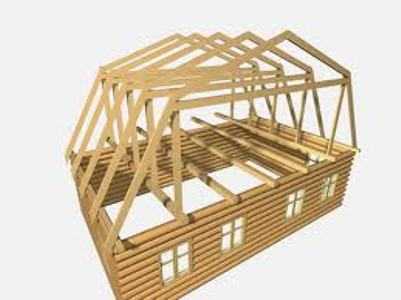

Ломаная крыша

Это частный случай двускатной крыши. Единственное отличие от классического варианта — наличие не прямых скатов, а ломаных. Такие крыши чаще всего устанавливаются в маленьких домах.

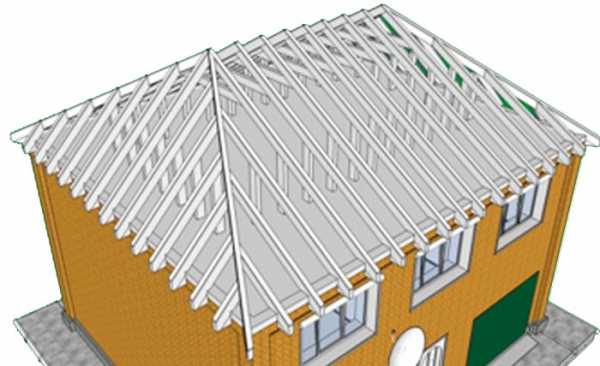

Вальмовая крыша

Это еще одна разновидность скатной крыши. Она является четырехскатной. Она применяется при строительстве прямоугольных зданий. Крыша образуется из двух треугольных скатов, которые расположены по коротким с

good-com.ru

Как построить мансардную крышу своими руками: постройка

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При строительстве дачного дома многие хозяева решают оборудовать мансарду. Рассмотрим, как построить мансардную крышу своими руками.

Мансардой принято называть жилое помещение, расположенное под самой крышей. Отличительная особенность этого помещения –  наклонные стены и косой потолок.

Принято различать мансарды по сезонному использованию:

• Зимние – утепленные мансарды;
• Летние – мансарды без утепления.

Кроме того, помещения подразделяются по характеру наклона скатов крыши.

Различают:

• Мансарды с частично вертикальными стенами;
• Мансарды с наклонными стенами.

Если по проекту дом имеет несимметричный фасад или один скат крыши короче другого, то строится полумансардная крыша. В этом случае, помещение с одной стороны будет выглядеть, как обычная мансарда, а с другой – как полноценный этаж дома.

Остроугольные мансарды получаются при строительстве крыши в виде буквы «А». Такая конструкция отличается простотой, но следует знать, что расходы на строительные материалы при выборе этого варианта будут значительными, так как потребуется приобретение длинномерных досок и брусьев.

Если строится мансарда с ломаным контуром, то расходы на приобретение материала сокращаются. Кроме того, в помещении будут частично вертикальные стены.

Минусом данного варианта стоит признать сложные соединения элементов стропильных систем.

Этапы строительства мансардной крыши

Первым делом необходимо рассчитать мансардную крышу и составить соответствующий проект. Если мансарда сооружается во вновь возводимом доме, то, как правило, все расчеты имеются в проекте дома.

При проведении реконструкции старой постройки, которая включает в себя строительство мансардного этажа, этапы работ следующие:

• Составление проекта мансардного этажа;
• Обследование фундамента дома и несущих стен на предмет выявления дефектов и повреждений;
• Демонтаж имеющейся кровельной системы;
• Установка новых стропильных конструкций, согласно проекту;
• Проведение работ по тепло- и гидроизоляции потолочных перекрытий и вновь возводимых конструкций;
• Установка торцевых стен;
• Установка кровельного покрытия мансардного типа.

Важным моментом в решении вопроса, как построить крышу с мансардой, является подбор материалов. Основным критерием выбора является их небольшой вес, поэтому практически единственным подходящим вариантом является древесина.

Порядок строительства стропильной системы мансарды

Основным моментом в строительстве мансардной крыши является возведение стропильных систем.

Порядок работ следующий:

• Монтаж мауэрлата;
• Установка стропильной конструкции;
• Монтаж дополнительных креплений;
• Строительство обрешетки.

Установка мауэрлата

Монтаж стропильной системы крышы

Монтаж мауэрлата в двускатной мансардной крыше проводится в местах наклона стропил. То есть, при двухскатной крыше, мауэрлат ставится с двух сторон, при четырехскатной крыше необходимо монтировать несущие балки по всему периметру.

Наиболее распространенным вариантом крепления бруса к стене является монолитная заливка раствором с установкой шпилек для стыковки с отверстиями в брусках мауэрлата.

Совет! Для этой цели необходимо использовать шпильки диаметром не менее 10мм, при этом за уровень бетона они должны выходить, как минимум, на 3 см.

Сечение бруса, который используется для устройства мауэрлата, зависит от нагрузки, которую ему предстоит нести. Как правило, используются бруски с сечением 15×15 или 20×20 см.

Расстояние между шпильками выбирается таким образом, чтобы они располагались между стуками брусьев стропил. В противном случае, в брусок будет слишком много врезок, что приведет к его ослаблению.

К примеру, если расстояние между стропилами составляет1 метр, шпильки можно располагать, так же, с шагом1 метр, только располагаться они должны между стропилами.

Если ведется постройка мансардной крыши, то перед установкой мауэрлата необходимо провести гидроизоляционные работы, используя рубероид или материалы с аналогичными свойствами.

В мауэрлатных брусьях сверлятся отверстия точно под размер шпилек. После установки брусьев на шпильки устанавливают шайбы и завинчиваются гайки.

Совет! Для крепления брусьев мауэрлата желательно использовать крепежные детали из оцинкованной стали.

Если дом сложен из кирпича, то шпильки для крепления мауэрлата можно укреплять в кладку в процессе возведения стен.

Установка стропильных ферм

Следующим этапом решения вопроса, как строить мансардную крышу, является установка стропильных ферм. Удобно предварительно сделать образец, который будет использоваться для сборки.

Схема установки стропильных ферм

Для этого необходимо залезть на крышу, соединить бруски под необходимым углом, сделать необходимые крепления и наметить вырезы для монтажа.

Дальнейшая работа может проводиться на земле, где по образцу будут собираться стропильные фермы. Затем готовые конструкции поднимаются на место установки и укрепляются.

Сначала необходимо установить крайние фермы, а затем по их коньку протянуть уровень, по которому контролировать правильность установки остальных.

Стропила крепятся к мауэрлату при помощи шпилек или кронштейнов на саморезах. Между собой брусья стропил крепят при помощи скоб или шпилек с кронштейнами.

После того, как все фермы будут установлены, можно начать установку дополнительных стяжек и перемычек для придания конструкции большей жесткости.

Как правило, когда строится мансардная крыша дома своими руками, ближе к верхнему соединению стропил устанавливается ригель, который не только фиксирует стропила, но и послужит основой для потолка мансардной комнаты.

Если запланирована мансардная крыша с балконом или окнами, то в стропильной системе необходимо предусмотреть соответствующие проемы. Если по проекту окна мансарды с выносом и вертикальной установкой, то для них нужно выстраивать дополнительную стропильную систему.

Завершающие этапы строительства

После установки стропильных ферм, необходимо проложить пароизоляцию с внутренней стороны. Это предотвратит попадание влаги изнутри помещения в слой утеплителя.

Далее строим мансардную крышу путем укладки минваты в качестве теплоизоляционного материала. Плиты ваты прокладываются между стропилами.

На следующем этапе укладываем слой гидроизоляции. Теперь можно приступать к сооружению обрешетки.

Способ монтажа обрешетки для крыши мансардного типа зависит от выбранного кровельного материала. Под рулонные материалы требуется сплошная обрешетка, с минимальным расстоянием между досками. Для волнистого шифера или натуральной черепицы используют разреженную обрешетку с расстоянием между досками 30-60 см.

Монтаж кровли и особенно установку наклонных окон лучше поручить специалистам, так как это достаточно сложная работа, требующая профессиональных навыков.

Желающие получить дополнительную информацию о том, как сооружается мансардная крыша своими руками – видео по данному вопросу могут найти в сети. Следует учитывать, что работа эта достаточно сложная, требующая контроля профессионалов.

krovlyakryshi.ru
