Вальмовая крыша своими руками — как построить правильно

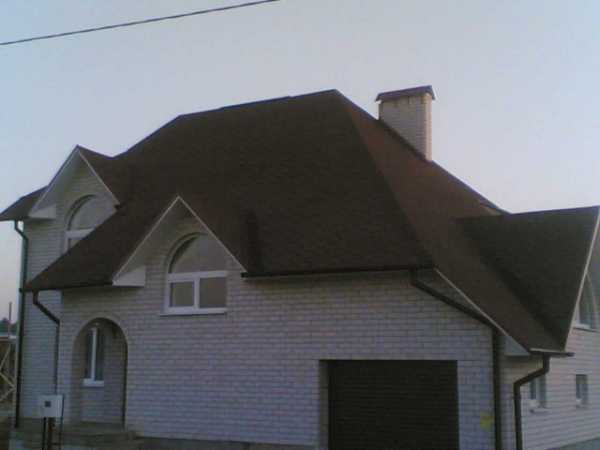

Современная ва́льмовая кры́ша представляет собой особую разновидность кровельной конструкции, которая имеет четыре ската. Торцовые скаты такой крыши располагаются от коньковой части до карниза, обладают треугольной формой и носят названия «вальм». Оставшиеся два ската имеют характерную трапецеидальную форму. Существует ещё один подвид вальмовой крыши, который известен как полувальмовая или голландская кровля и характеризуется обрывом торцевых скатов ещё до карнизной линии.

[contents]

Варианты вальмовой крыши

Несмотря на многообразие вальмовых кровель, основные направления таких крыш могут быть представлены четырьмя основными видами:

• вариант четырёхскатной классической кровли. Характеризуется наличием прямой стропильной системы и угловыми рёбрами, идущими непосредственно с коньковой линии. Свесы имеют одну высоту расположения. Торцевые части обладают треугольной формой, а две другие кровельные части – трапециевидные.

• вариант вальмовой шатровой конструкции. Четырёхскатная крыша с характерным схождением всех рёбер в одной центральной точке, что придаёт всем скатам одинаковый треугольный вид. Внешне такая форма напоминает шатёр. Идеальный вариант для здания с квадратной формой.

• вариант датской четырёхскатной крыши. Обладает своеобразными короткими скатами, которые обусловлены наличием фронтонов в верхней части конструкции. Интересной разновидностью такой вальмовой кровли является японская разновидность, которая носит название иримойя. Оптимальный вариант для обустройства в жилом мансардном помещении полноценных вертикальных окон.

• вариант ломаной вальмовой конструкции. Такой тип кровли более известен как четырёхскатная мансардная крыша. Обладает определёнными конструктивными сложностями исполнения, но позволяет получить самое объёмное мансардное помещение. Относится к наиболее затратным кровельным вариантам.

Устройство конструкции

Стандартное устройство вальмовой крыши начинается с выполнения проекта всей конструкции. Создание кровли требует проведения точных расчётов и достаточного количества времени, что обусловлено конструкционными особенностями и наличием сложной стропильной системы. В качестве покрытия может быть использован любой вид кровельного материала.

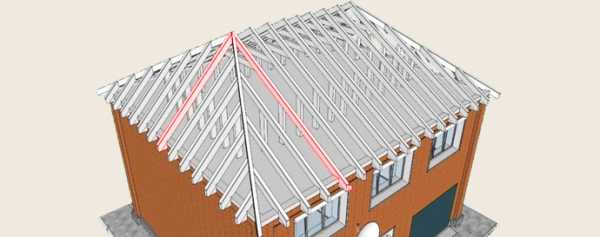

Узлы и элементы стропильной системы вальмовой крыши

Основные проектные моменты по устройству вальмовой конструкции, которые требуют выполнения точных расчётов:

Угол кровельного наклона.

Определяется на основании показателей климатических условий и предполагаемого кровельного материала. Повышенные ветровые нагрузки требуют снизить показатели уклона, а обильные снегопады напротив – максимально увеличить кровельный наклон.

Использование шифера предполагает минимальный угол в 22°, два слоя рулонного материала позволяют использовать уклон до 15°, а три слоя – от 2 до 5°.

Современные материалы, такие как профнастил требуют уклона в 12°, для металлочерепицы – 14°, для мягкой черепицы – 11°, а для ондулина – порядка 6°. Мембранные кровли подходят для любой кровли, вне зависимости от уклона.

Площадь вальмовой кровли

Кровельная площадь высчитывается в квадратных метрах. Наиболее удобно использовать специальные строительные калькуляторы или программы, позволяющие получить точные расчёты площади и необходимое количество всех строительных материалов.

При самостоятельном расчёте необходимо учитывать, что такие параметры, как габариты дымоходов, объёмы мансардных окон, а также фальцы в расчёте не участвуют. Кроме того, нет необходимости учитывать места примыканий, а также свесы и парапеты, которые не имеют прямого отношения к кровельному покрытию.

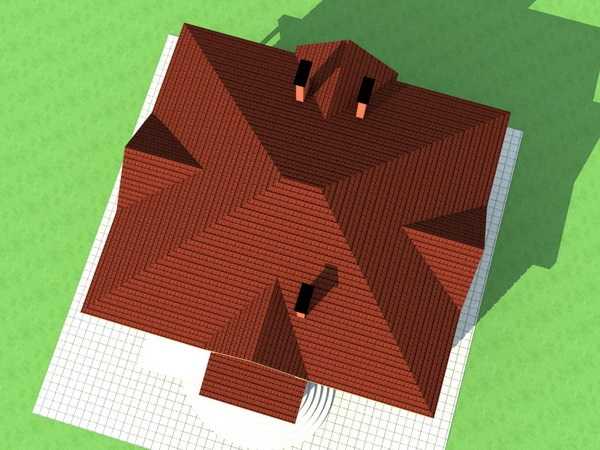

Чертеж вальмовой крыши

Мерная рейка

Использование мерной рейки и теоремы Пифагора позволяют качественно разметить вальмовую кровлю и значительно сэкономить время. Все необходимые для кровельной конструкции замеры легко выполняются посредством такой мерной рейки или прямо на ней.

Для ее изготовления применяется полоска стандартной листовой фанеры с шириной порядка пяти сантиметров. На подготовленном фанерном отрезке выполняется разметка. Необходимо отметить горизонтальную проекцию промежуточной строительной опоры, а также кровельные свесы и максимальную толщину стены, необходимую для подреза в опорной части.

Коэффициенты пропорций

Схема подбора параметров узлов по пропорциям

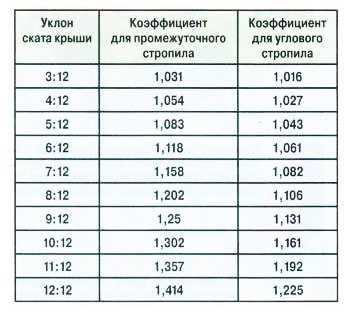

Хорошим подспорьем для грамотного устройства вальмовой крыши служит специальная таблица коэффициентов, в который отображены соотношение между уклоном и длиной наклонных балок.

Показатель расстояния строительной балки является результатом умножения коэффициента заложение на горизонтальную поверхность. В строительстве используются центральные и промежуточные, а также угловые балки. Коэффициенты пропорций нужны для преобразования проекции в длину.

Основные коэффициенты пропорций следующие см. на картинке справа.

Проведения работ своими руками

Несмотря на то, что вальмовые крыши относятся к категории довольно сложных в плане конструкционных особенностей кровель, соблюдая технологию возведения их можно выполнить самостоятельно.

Разметка

Для разметки центральных промежуточных стропил посредством мерной рейки необходимо выполнить следующие требования:

•

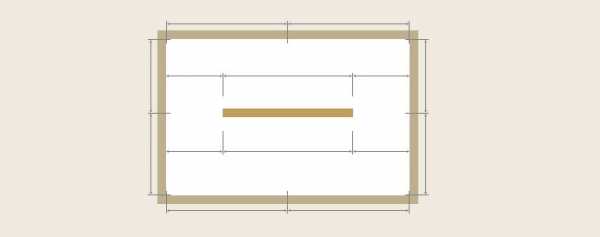

  Разметка стен под стропильную систему

  осевая линия размечается на уровне верхней обвязки торцевой стены, после чего следует замерить 1\2 от толщины бруса конька и отметить линию первой из промежуточных стропил;

• чтобы получить заложение промежуточной стропилы один конец мерной рейки следует совместить с линией размещения первой промежуточной стропилы, а второй конец рейки переносится на внутреннюю часть контура от боковой стены;

• определение точки для размещения второй центральной из промежуточных стропил, мерная рейка переносится на боковую стену и выполняется отметка заложения стропил по верхней обвязке, начиная от внутреннего угла.

Следующие замеры выполняются по аналогии и позволяют разметить не только местоположение концов бруса конька, но и всех центральных промежуточных стропил.

Чтобы разметить угловые стропила по верхней обвязке необходимо:

• определить исходную точку в месте стыкования линии разметки и внутреннего края верхней обвязки;

• замерить расстояние от исходной точки до разметки самой близкой центральной промежуточной стропилы и рассчитать заложение и длину для угловых стропил.

Для упрощения разметки и выдерживания равных межцентровых расстояний, рекомендуется максимально точно спроецировать разметку на торцевые стены с боковых посредством мерной рейки. Такая процедура позволяет выполнить совмещение всех коротких стропил в точке, расположенной на угловой стропиле.

После завершения разметки следует выполнить подрезание стропил по фанерному шаблону.

Крепление мауэрлата

Установка и крепление мауэрлата относятся к наиболее ответственным этапам кровельного обустройства.

Крепление мауэрлата

Существует несколько технологий для крепления мауэрлата:

• наиболее часто выполняется проволочное крепление, которое заключается в закладке стальной проволоки с диаметром не менее пяти миллиметров на пять рядов ниже последнего ряда кирпичной кладки. Следует выдерживать одинаковое расстояние между проволокой, которое в стандартных условиях составляет порядка шестидесяти сантиметров. Посредством длинных проволочных концов, которые располагаются по двум сторонам стены, выполняется надёжное крепление бруса.

• использование шпилек относится к облегчённым вариантам крепления мауэрлата на зданиях небольшого размера. С этой целью применяются металлические болты, имеющие Г-образную форму. Обычно такие крепежи вмуровываются нижним концом в стену на глубину не менее трёх рядов. Верхний конец должен выступать над обвязкой мауэрлата более чем на тридцать миллиметров. Мауэрлат крепится к шпилькам посредством нанизывания через специально просверлённые отверстия. Затем все болты загибаются и фиксируются скобами.

• не менее распространённым вариантом крепления является использование анкеров с применением железобетонного пояса. Армированный пояс представляет собой металлический каркас с бетонной заливкой. Основное правило заключается в максимально ровном вертикальном распределении крепежей с выдерживанием перпендикуляра в отношении мауэрлатного бруса.

В деревянных конструкциях функция мауэрлата возлагается на последний, верхний ряд стены. Анкеры могут быть заменены деревянными крепёжными элементами – нагелями.

Этапы монтажа стропильной системы

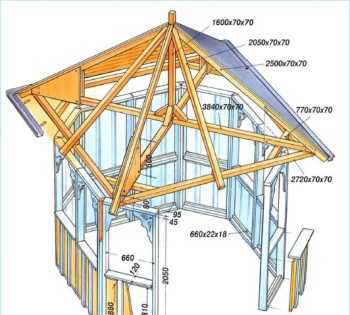

Устройство и монтаж стропильной системы на беседку

Для вальмовых крыш характерно диагональное расположение стропильной конструкции и существуют специальные варианты крепления. Кроме того, диагональная стропильная система испытывает значительную нагрузку, что требует выполнения усиления такой конструкции. С этой целью использованию подлежит материал, который имеет большее сечение.

Допускается применять брусы с толщиной более десяти сантиметров. Целесообразно выполнять диагональные стропила, выполненные путём сложения двух досок со стандартной толщиной. Разметку производят по месту.

Для запилов выдерживается угол в 45 градусов. Если используются сращённые доски, то косые запилы выполняются сначала на одной стороне, а затем в зеркальном отображении на другой. Доски крепятся друг к другу саморезами, гвоздями или шпильками. Для закрепления вальмовых стропил удобно использовать накладки и саморезы.

Монтаж вальмовой стропильной системы выполняется в следующей последовательности:

• установка мауэрлата;

• укладка лежня в точке расположения стоек;

• вертикальная установка на лежень стоек, которые при необходимости следует закрепить подкосами;

• крепление конькового подгона с использованием уровня и отвеса;

• монтаж накосных: крепление нижнего конца – к мауэрлату, а верхнего – к коньковому прогону;

• монтаж нарожников.

Если требуется выполнить усиление каркаса, то используется шпренгель – брус, укладываемый на две соседние стены. Сверху устанавливается вертикальная стойка, которая будет поддерживать нижнюю часть накосных стропил. Чтобы усилить верхнюю часть используется шпренгельная ферма, в которой шпренгель усиливается двумя подкосами.

Нюансы как правильно построить крышу самостоятельно смотрите в видео.

Заключение

Вальмовые кровли относятся к категории достаточно сложных и обладают характерным отличием от стандартных крыш, которое заключается в конструкции, представляющей совокупность двух элементов:

• два стандартных ската
• две боковые вальмы

Технологические процессы возведения таких крыш считаются наиболее правильными, а базовая часть замеров выполняется с нижнего ребра стропильной системы. Грамотно выполненный проект вальмовой кровли с правильной разметкой позволяет выполнить самостоятельное устройство такой конструкции.

netosadkam.ru

Четырехскатная вальмовая крыша своими руками: стропильная система и расчет

Когда речь идёт об обустройстве четырёхскатной крыши своими руками, то нужно иметь в виду, что она должна быть устойчивой, прочной, огнестойкой, а также защищать дом от воздействия внешних факторов окружающей среды. Немаловажен и такой аспект, как респектабельность, индивидуальность, то есть дизайн крыши.

При монтаже четырёхскатной крыши требуется хороший опыт и навыки в возведении кровельных конструкций.

Разновидности четырёхскатных крыш

Разновидности четырехскатных крыш

Ввиду того, что фронтонов нет, данная кровля устанавливается намного проще, чем двускатная. При этом происходит еще и экономия строительных материалов. Но подобные конструкции требуют монтажа сложных стропил. Можно сказать, что стропильная система вальмовой крыши одна из самых сложных на сегодняшний день. Так же может понадобиться подгонка кровельных материалов. Вальмовую ломаную крышу создают скаты, которые имеют различные уровни наклона.

Ещё одним распространённым видом четырёхскатных крыш является шатровая крыша. Она также может быть возведена своими собственными руками. Этот тип кровли намного проще, чем вальмовый. Они являются по сути пирамидальными. Всё достаточно просто: четыре треугольных ската своими вершинами сходятся в одном месте. Такие крыши не имеют фронтонов. Они бывают в том случае, когда производится строительство здания формы правильного многоугольника или квадрата. Главным недостатком является сложность стропильной системы.

На этом вопросе и стоит остановиться более подробно, ведь от того, насколько качественно будет сделана стропильная система, зависит многое.

Стропильная система четырёхскатной крыши

good-com.ru

Крыша вальмовая своими руками — рекомендации



Крыша вальмовая своими руками

Необычные постройки, богатый выбор форм, которые можно использовать для строительства загородного дома или коттеджа не могут оставить истинных ценителей прекрасной архитектуры равнодушными.

Совершенно новаторские идеи, как создать кровлю для жилища, появляются постоянно. И одним из ярких примеров такой идеи являются вальмовые крыши. Данный вид кровли является одной из разновидностей кровли четырехскатной.

Вальмовые крыши более сложны в изготовлении, если сравнивать их с кровлей классической двухскатной, согласитесь, что построить четыре ската, расположив их под идеальным углом – задача не из простых. Однако обладая пошаговой инструкцией, крыша вальмовая своими руками не станет сложным процессом, по окончанию которого результатом станет красивый вид кровли вашего дома.

Характеристика вальмовой крыши

Характеристики вальмовой крыши

Четырехскатная конструкция крыши имеет особенности, которые отличают ее от традиционных видов кровли. Вальмовая крыша: два ската из четырех обладают формой классической трапеции, и два оставшихся изготавливаются в форме наклоненного треугольника.

Какие трудности могут возникнуть при сооружении вальмовой конструкции крыши? Крыша состоит из стропил, именно их монтаж может вызвать некоторые трудности в работе. Для строительства вальмовой крыши необходимо запастись такими стропилами, как:

• рядовые (являются центральными в к

fundamentt.com

Как построить четырехскатную (вальмовую) крышу своими руками

Строительство вальмовой четырехскатной крыши дома своими руками требует тонких расчетов относительно стропильной системы. Особенно это касается устройства угловых узлов стропил, к которым имеются самые жестокие требования относительно правильности конструкции.

Особенностью вальмовой крыши является наличие дополнительных скатов, образуемых вальмовыми стропилами, которые стыкуют с коньком двускатной кровли. По существу, вальмовая крыша состоит из двух частей: двускатной крыши, которая не полностью закрывает площадь дома по длине, и двух вальм, закрывающих незакрытые площади строения. Крайние стропила основной двускатной крыши следует усилить, так как нагрузка на них несколько больше, чем на все остальные. Очень важно при этом выбрать правильное соотношение параметров двускатной и вальмовой частей, так как именно от этого зависит облик всего строения.

Если эти же стропила стыковать не с коньком, а с крайними стропилами основной двускатной крыши, то получается так называемая датская крыша. При этом во фронтонной части вальма не доходит до конька кровли и образуется так называемый выступ, который зашивается листовыми материалами. В выступе часто устраивают небольшие окошки, служащие для освещения чердачного пространства. Размеры выступа зависят от его глубины, уклона вальмы и высоты двускатной крыши по коньку.

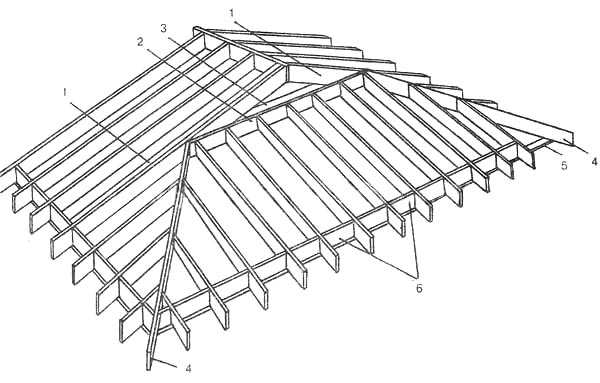

Конструкция датской крыши

1 — усиленная стропильная нога;
2 — опорная доска;
3 — усиливающий ригель с вкладышем;
4 — вальмовое стропило;
5 — верхняя обвязка стены;
6 — проставки.

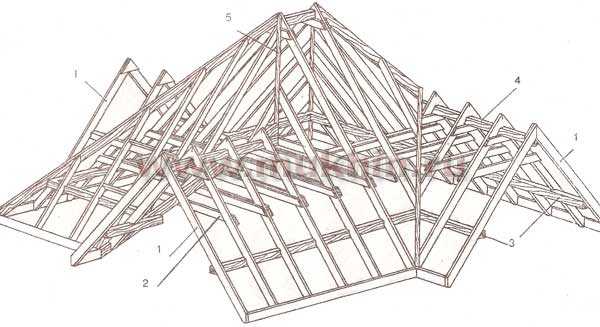

Конструкция вальмовой крыши с тремя фронтонами

1 — стропила фронтонов;
2 — затяжки;
3 — балки перекрытия;
4 — коньковый прогон;
5 — стойка

Такая форма помогает избавиться от безликости архитектурного исполнения, придать дому недостающую изюминку.

Поскольку вальмовые четырехскатные крыши, как правило, не являются ни жилым помещением, ни чердаком, их уклон более пологий (низкий), чем, например, у двускатных крыш. Значит, и стропила будут покороче, и сечение меньше. То есть, все будет дешевле.

Устройство стропильной системы четырехскатной вальмовой крыши

Стропила вальмовой крыши представляют собой систему из двух типов конструкций стропильных ферм. Первые две конструкции — это типичные фермы, скаты которых соединены в коньке. Другие конструкции – это боковые треугольные стропила, упирающиеся в конек верхней точкой.

Особенностью стропильной системы четырехскатной крыши является стык трех стропил в точке начала и завершения конька. То есть с боковых треугольных скатов к коньку идет центральное стропило, и с основных скатов.

В итоге главное, чтобы узлы конькового бруса с центральными рейками всех скатов были перпендикулярными. Тогда и угловые коньки будут прямыми. Их расчет легко провести, если на стенах сделать разметку стыков стропильных ног со стенами. Замеры на противоположных скатах должны быть симметричными.

Например, чтобы рассчитать центральное расположение конька вальмовой крыши, нужно замерить длину конька, потом замерить длину стен, параллельно которым он будет находиться, и посчитать разницу в длине. Затем поделить ее на 2 и замерить результат от края каждой из двух параллельных стен. Для проверки нужно посмотреть .соответствует ли средняя длина между стенами длине конька.

То же самое нужно сделать с поперечными стенами, на которых будут крепиться боковые треугольные стропильные треугольники. Только в этот раз нужно не мерить ширину бруса, а отметить линию на его центре сечения. Далее меряется длина боковой стены и делится на 2, затем делается отметка в центре стены.

Если у вас достаточно длины досок для четырехскатной крыши на глаз, то можно просто поставить на крышу в точках окончания верхнего конька брусья нужной длины (равной высоте крыши) и от них отвести замер на углы стен с запасом (например, полметра).

Шаг для стропил треугольных боковых ферм легко рассчитать, если отмечая очередную точку на скатном коньке, отмерять расстояние от точки до установленного стропила, а потом переносить его на мауэрлат. В результате и вверху, и внизу должно быть одинаковое расстояние, а значит, стропило будет стоять ровно вертикально. Если крыша строится для сооружения нежилого назначения, то погрешности допустимы. Главное – это чтобы в итоге крыша была надежно закреплена во всех узлах, особенно в угловых скатах.

Встречаются разновидности вальмовых крыш:

• в случае, когда здание имеет в основании квадрат – такая крыша будет называться шатровой
• когда вальмы монтируются не на полную высоту, а усечены сверху – такую крышу называют полувальмовой или датской
• ломаная вальмовая крыша – у которой сочетаются скаты различной крутизны
• полувальмовая мансардная – с небольшими треугольными вальмами, монтируемыми над фронтонами
и другие разновидности.

Скатные крыши вальмового типа популярны неспроста: они отличаются самым экономным расходом материалов и достаточно эстетичны. Однако монтажные работы в данном случае, как правило, наиболее трудоемкие, особенно работы по монтажу кровельного материала.

Устройство стропильной системы вальмовой крыши

Для вальмовой крыши существует два вида стропил:

• диагональные (накосные)
• промежуточные: центральные (рядовые) и угловые (нарожники)

Диагональные стропила направлены к углам здания и всегда длиннее рядовых. Если длины бруса (доски) не хватает, я устанавливаю спаренное стропило, обеспечивая, кроме нужной длины еще и высокую прочность: ведь нагрузки на диагональные стропила почти вдвое выше, чем на обычные, рядовые стропила.

Вначале я монтирую мауэрлат, а при необходимости и поперечную балку, которая будет служить опорой для стоек и, закрепленному на них, коньковому прогону. Конек устанавливаю с использованием отвеса и рейки, строго выдерживая его горизонт и размеры по высоте. От этого зависит точность монтажа всей стропильной конструкции. Стойки под конек обязательно закрепляю укосинами.

Диагональные (накосные) стропила

Монтаж диагональных стропил – очень ответственный этап работы: при этом формируются плоскости будущих скатов крыши. Главное, чтобы все четыре ската представляли собой идеально ровные плоскости, а диагональные стропила были одинаковой длины. На этом этапе закладывается размер будущего свеса. Обычно я делаю полуметровый свес, однако на открытой местности, где возможен сильный боковой ветер, свесы целесообразно делать большего размера – вплоть до одного метра.

Далее монтируем промежуточные стропила. Сначала устанавливаем рядовые (центральные). Все они — одного размера и монтируются врубкой на конек и мауэрлат. Места врубки определяем просто: сначала устанавливаем одну стропильную ногу строго по центру стены (и конька), а затем длину от этого стропила до конца конькового прогона и делим его на количество стропил плюс единица. Разметка будет соответствовать центральным осям стропильных ног. Все центральные стропила устанавливаем параллельно между собой.

Особое внимание уделяем врезке элементов в сложных стыковочных узлах. Так, например, в самом сложном узле вальмовой крыши стыкуются конек, две диагональные стропильные ноги, два центральных стропила и одно центральное стропило вальмы. Чтобы выполнить этот узел правильно делаем на коньковом брусе специальный подрез в виде двойного скоса. Важно, чтобы при этом строго совпадали плоскости аналогичных скосов и на диагональных, и на центральных стропилах.

Обычно сначала монтируют стропильные ноги на свои места, а затем отмечают места срезов с учетом необходимых размеров свеса. В таком случае отпиливание лишних частей бруса производится на месте. Это наиболее простой и точный способ монтажа. Однако в целях экономии материала я могу произвести расчеты длины стропильной ноги по формуле, исходя из высоты конька и размера проекции стропила на плоскость основания крыши, а затем разметить и обрезать все лишнее на земле. Готовые стропила после этого поднимаются и монтируются на крыше.

На дальнейшем этапе монтируем нарожники (угловые стропила), причем так, чтобы нарожники соседних скатов (основного и вальмового) стыковались с диагональным стропилом в разных местах. Обычная практика такой стыковки – производство спила на угловом стропиле в плоскость с диагональным и закрепление с помощью больших гвоздей – неверна с точки зрения строительной науки. Но она вполне достаточна для обеспечения прочности крыши небольших размеров. Для стыков в остальных случаях используем опорный (черепковый) брус, который пришиваем к диагональному стропилу с двух сторон. Также, можно стыковать «диагональ» с нарожниками обычной врубкой.

Монтаж нарожников осуществляется так же строго параллельно центральным стропилам.

Таким образом, монтаж стропильной системы вальмовой крыши – процесс сложный, и производство его стоит доверить только профессионалам.

Работы по укреплению стропильной системы кровли вальмовой крыши

При необходимости (в зависимости от размеров строения), чтобы укрепить и повысить надежность стропильной системы вальмовой крыши, на углах монтируем так называемый шпренгель со стойкой, подпирающей диагональное стропило, или даже шпренгельную ферму. Шпренгель – брус, перекинутый с одной стены на другую, образующих общий угол здания. Если шпренгель монтируется далеко от самого угла (например, чтобы укрепить накосное стропило ближе к его центру), чтобы он не «играл», монтируем шпренгельную ферму, в которой стойка усиливается двумя подкосами.

Если устройство здания и перекрытия позволяет – укрепляем стропильную систему кровли таким способам: на затяжку (а в случае, если перекрытие железобетонное – прямо на перекрытие) устанавливаю две-три стойки и крепим к ним продольную балку так, чтобы она подпирала все центральные стропила посередине. Такая своеобразная «полка» способствует равномерному распределению нагрузок, действующих на крышу.

В тоге получается прочная и одна из самых надежных стропильных конструкций, применяемых в современном строительстве. Несмотря на то, что вальмовая крыша используется человечеством очень давно – она и сегодня не утратила своей популярности, особенно в загородном строительстве, как долговечная и эстетическая конструкция.

Стоит заметить, что устройство вальмовой стропильной системы намного сложнее, чем монтаж стропильной системы двухскатной кровли, поэтому делать его самостоятельно весьма затруднительно, без соответствующей профессиональной подготовки и отсутствии опыта.
