Как правильно менять проводку в квартире – Замена электропроводки в квартире своими руками: пошаговая инструкция

Важно: все повороты проводки выполняют только под прямым углом. Полученные значения суммируют, прибавляют еще 15 %.

Упрощенный способ расчета количества проводов

Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

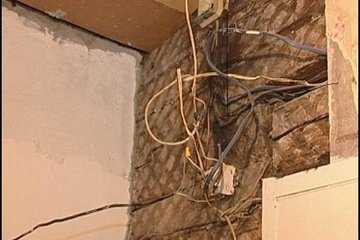

Демонтаж старой линии

Для демонтажа понадобятся пассатижи, индикаторная отвертка, фонарик, изолента и прорезиненные перчатки. Перед началом работы квартиру следует полностью обесточить. Для этого отключают главный автомат, направленный к квартирной группе, но для большей уверенности не лишне отключить и остальные.

Каждый провод перед отключением проверяют фазоуказателем. Если напряжения не обнаружено, можно проводить необходимые манипуляции. Прежде чем прикасаться к проводу, снимать автоматы квартирных групп подключения, следует проверять наличие напряжения.

В конечном итоге должен остаться только основной автомат и фазные провода, идущие внутрь квартиры. После отключения необходимо проверить на отсутствие напряжения каждую розетку и выключатель.

Если все отключено правильно, начинают демонтаж, снимая все осветительные приборы, розетки и выключатели. Старые провода можно не удалять. В случаях, когда старую проводку решено удалить, понадобится прибор для обнаружения скрытой проводки и штроборез. Обнаруженную трассу вскрывают с помощью штробореза и удаляют старые провода.

Прокладка новой

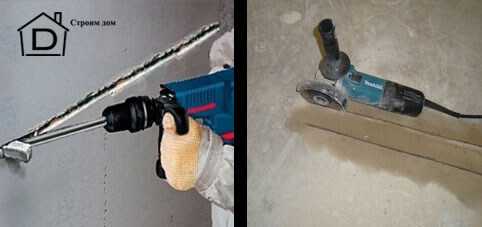

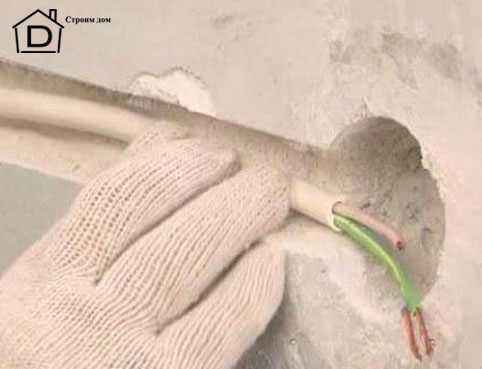

Штробы для проводки прорезают строго вертикально или горизонтально. Болгаркой прорезают границы канавок, а затем выдалбливают сами канавки с помощью долота. Выемки под выключатели и розетки сверлят корончатым сверлом, если стены кирпичные и выбивают долотом в бетонных стенах.

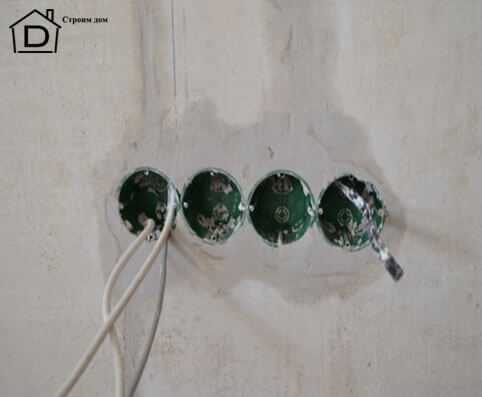

В лунки на алебастр устанавливают подрозетники. Нарезают отрезки кабеля и гофра нужной длины, кабель протягивают внутри гофра на полу. Подготовленный гофр прокладывают в штробу, заводя концы провода в подрозетник.

Алебастром выравнивают лунку подрозетника со стеной, штробу с гофром промазывают частично, небольшими участками через полметра.

Второй конец гофра заводят во вводной щит. Концы провода смазывают специальной пастой, скрепляют хомутом и закрепляют на заземлительной клемме ВЩ. Времянка отключается, квартирные провода заводятся на весу в щиток.

После прокладки производятся отделочные работы. В процессе отделки подрозетники окажутся заклеенными, но их несложно обнаружить и открыть.

Посмотрев данное видео вы узнаете, как правильно проложить электрический кабель в квартире самостоятельно:

Подключение к щитку

После установки всех выключателей, розеток и стационарных потребителей тока на клеммниках щитка производится сборка схемы подключения. Каждая ветвь должна быть проверена на отсутствие короткого замыкания. После этого производится кратковременная запитка квартиры для определения нуля и фазы.

Затем питание необходимо отключить, развести провода по клеммникам. После необходимо провести еще одну проверку на КЗ при выключенных, а затем при включенных автоматах, после чего можно подключать главный автомат.

Правила техники безопасности

Все работы выполняются инструментом с изолированными рукоятками, в прорезиненных перчатках. Для штробления стен на высоте лучше всего использовать козлы или стремянку с горизонтальным упором. Обычная стремянка недостаточно надежна.

Замена электропроводки своими руками – задача достаточно сложная, но выполнимая, если вы умеете составлять и читать схемы электроснабжения. Иначе лучше не рисковать и обращаться к профессиональным электрикам.

В заключение предлагаем посмотреть видео-обзор, как выбрать правильный материал и сделать проводку самостоятельно:

elektrik24.net

Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

• алюминиевые
• медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

• гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
• спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
• коридор. Здесь хватит двойной розетки
• ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
• кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

• перфоратор
• болгарка
• паяльник
• строительный уровень
• светодиодная отвертка
• шпатель, шпатлевка, изолента
• шнур, отвертки, бокорезы, фонарик
• новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу. На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику. В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

remont.youdo.com

Замена электропроводки в квартире своими руками: пошаговая инструкция

Проводка в квартире своими руками заменяется по предварительно составленной схеме. В однокомнатной квартире в новостройках и в хрущевках специалисты рекомендуют проводить один кабель к кухне с санузлом и другой отдельно – к жилой комнате.

Подобная технология позволяет получить запас мощности за счет распределения общей нагрузки на две цепи. В случае замыкания либо обрыва цепи, одна линия останется в рабочем состоянии.

Основные причины замены кабеля

Существует несколько причин, почему необходимо проводить замену проводки в однокомнатной квартире.

Основная причина заключается в том, что схема проводки и свойства электрического кабеля в новостройке не рассчитаны на большое количество мощных электроприборов. Алюминиевый провод перегревается, кабель плавится, что может привести к пожару.

Замена электропроводки своими руками в хрущевках производится из-за истечения эксплуатационного срок кабеля.

Оптимальное значение этого параметра – 20 лет. По истечению этого срока изоляция разрушается, провод искрится, происходит замыкание.

Отсутствие заземления – один из стимулов для обновления электропроводки в вашей квартире.

Электропроводку следует заменять полностью, до щитка. При этом устанавливают новые розетки и выключатели. Допускается частичная замена электропроводки в случае обрыва провода на определенном участке цепи.

Подготовительные работы

Перед тем, как поменять проводку в квартире, потребуется произвести монтажные работы с помощью штроб (канавок в бетоне). К розеткам и выключателям провода подводят под штукатуркой, в штробах либо в пустотах перекрытий.

На бумаге чертится план квартиры, на котором указывают места расположения бытовой техники, розеток, выключателей и осветительных приборов. Розетки рекомендуется монтировать в тех местах, где установлены мощные электрические приборы.

Для электрической плиты устанавливают отдельную розетку с силовым кабелем более 4 кв.м. Сечение провода зависит от мощности плиты. Розетки монтируют в квартире в стену с учетом расстояния от пола в 80-100 см.

Выключатели в квартире устанавливают при входе в комнату, соблюдая расстояние от дверного проема в 15 см. Монтажные работы производятся со стороны притвора, чтобы дверь легко открывалась и закрывалась.

Для каждого помещения однокомнатной квартиры просчитывают суммарную мощность электрических приборов.

Рекомендуется подводить отдельные линии с автоматами к помещениям с большим количеством мощных приборов. Направление прокладки электрического провода должно быть горизонтальным либо вертикальным.

Нельзя укладывать систему по диагонали или под углом, отличным от 90 град.

Существует три группы потребителей:

• розетки;
• освещение;
• мощные бытовые электроприборы.

Для каждой группы применяют отдельный силовой кабель. На схеме указывают тип и сечение кабеля. Стоимость проводки электричества в квартире зависит от нескольких факторов:

• самостоятельная прокладка кабеля либо услуги специалистов;
• выбор способа замены проводки;
• площадь жилого помещения.

Покупка материала

Чтобы проложить кабель к осветительным приборам, используют трехжильный медный провод ВВГ (силовой провод ВВГнг) с сечением в 1,5 кв.м. Для расчета длины потребуется измерить все отметки, сделанные на стенах и потолке, прибавив о 10-15 см на распределительные коробки и выключатели.

Разводка проводки в квартире (для розеток) производится с помощью трехжильного кабеля ВВГнг.

Монтажные работы по электричеству предусматривают применение автоматов и УЗО (механический коммутационный аппарат, который предназначен для включения, проведения и отключения токов при нормальных эксплуатационных условиях, включая размыкание контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях).

Этот агрегат представлен в виде устройства защитного отключения, которое используется для защиты от токов утечки. Автомат отключения применяют для защиты от короткого замыкания.

Специалисты рекомендуют устанавливать в однокомнатной квартире либо студии дифференциальные автоматы, которые выполняют функции двух данных устройств.

Для розеток потребуется купить УЗО на 30мА класса А и автомат на 16-20 А. Для осветительных приборов приобретают автомат на 10 А. Для кухни потребуются автоматы на 25 А и УЗО на 30 мА.

Электрический щиток может быть металлическим либо пластиковым. Его размер подбирается с учетом количества автоматов и УЗО. Для однокомнатной квартиры можно купить щиток с запасом для 2-х автоматов.

Для соединения проводов и распределительных коробок применяют специальные соединительные изолирующие элементы – СиЗы.

Этапы прокладки проводки в квартире

Процесс замены электропроводки начинается с монтажа нового щита. Если квартира-студия находится в новостройке, тогда для данного агрегата предусмотрена специальная ниша, к которой подведен кабель. В нишу вы монтируете автоматы и УЗО.

Если производится замена электропроводки в хрущевке, тогда место монтажа щитка вы подбирается самостоятельно. Конструкция устанавливается на дюбеля. В стене делают отверстие, протягивают кабель. Силовой провод подключают к щиту.

Следующий этап предусматривает защиту вводного кабеля. Синий провод подсоединяют к нулю, желтый – к земле, а белый – к верхнему контакту на автомате. Если применяется УЗО, тогда фаза и ноль подключаются к УЗО, затем идут на автомат и нулевую клемму.

Прокладка кабеля по полу предусматривает демонтаж старого напольного покрытия и установку нового финишного пола. Чтобы сделать штробы в бетонных либо кирпичных стенах, потребуется перфоратор. Места для установки распределительных коробок и розеток вырезают специальной коронкой.

Прокладка кабеля в пустотах перекрытий производится без нарушения целостности стен и потолка. Следующий этап предусматривает разрезание провода на отрезки соответствующей длины.

Для легкой замены необходимого участка без нарушения отделки стен применяют гофру. Чтобы стянуть пучок проводов, применяют хомуты.

Для соединения кабеля в распределительных коробках используют средства индивидуальной защиты. Чтобы проверить работоспособность системы, потребуется тестер (мультиметр). Он представлен в виде измерительного инструмента, который позволяет:

• выявить повреждения у электрических приборов;
• проверить заряд аккумулятора;
• замерить рабочее напряжение электроприборов.

Штробы заделывают штукатуркой. Если кабель прокладывается под листами гипсокартона, тогда его рекомендуется спрятать в гофру. Для фиксации провода к стенам применяют клипсы. Можно проложить электропроводку в специальных каналах.

Плинтус крепят к полу. От него короб ведется к выключателям и розеткам. Затем укладывают провода. При необходимости монтируют внешние распределительные коробки.

Подобная технология применяется в местах, где нет возможности выполнить скрытую проводку, в том числе в офисных и коммерческих помещениях.

Чтобы заменить электропроводку в однокомнатной квартире в новостройке, потребуются следующие инструменты:

• перфоратор;
• насадки;
• болгарка;
• индикаторная отвёртка;
• строительный уровень;
• шпатель.

Электрическая проводка в квартире заменяется в несколько этапов:

1. Разработка схемы электроснабжения квартиры.
2. Составление плана разводки электропроводки.
3. Прокладка электропроводки.
4. Установка выключателей, автоматов, УЗО.

Предварительно квартира обесточивается. Распределительный щит устанавливается в том месте, где будут располагаться автоматы. Новый кабель прокладывается параллельно старой проводки. Розетки и выключатели подключают к новому кабелю.

Разводка проводки в квартире производится последовательно. Первоначально к новому кабелю подключаете розетки и выключатели жилой комнаты, а затем остальные помещения.

Существуют основные принципы прокладки каналов, которые необходимо соблюдать при проведении данной работы:

• минимальная длина каналов;
• каналы должны идти параллельно полу, допускаются отклонения под прямым углом;
• если в одной стене предполагается установка 2-х розеток с разных сторон, тогда для экономии средств и времени рекомендуется сделать в стене отверстие. Через него выводят провод.

Розетки и выключатели монтируют после высыхания шпатлевки, которая применяется для заделывания штроб.

При отсутствии опыта самостоятельного подключения электропроводки к распределительному щиту, рекомендуется обратиться за помощью к специалистам.

first-apartment.ru

Сложности при замене проводки в квартире своими руками

Здравствуйте, уважаемые читатели моего блога. Сегодня рассмотрим вопрос замены проводки. А точнее узнаем, как поменять проводку в квартире. Новая и исправная проводка, монтаж которой произведен квалифицированным специалистом залог безопасности вашей квартиры или дома. Так что не шутите такими вещами и делайте все как положено и на совесть.

Хоть замена проводки дело трудное, но вполне осуществимое своими силами. Так что не стоит бояться такой работы. Но все-таки для проведения таких работ нужно обладать кое, какими знаниями и выполнить определенную последовательность.

Причин для замены может быть масса, но основная это старость проводов. В старых домах 80-90-х годов провода прокладывали в основном алюминиевые и к тому же тонкие. Они не были рассчитаны на такую нагрузку как сейчас.

Сейчас же очень большое количество потребителей (духовки, микроволновые печи, чайники, утюги и пылесосы) которые требуют очень большое количество электричества. Поэтому стоит смотреть в сторону медной проводки либо алюминиевой, но более толстой.

В этой статье я постараюсь все подробно описать, что когда и где нужно сделать. И так начнем описывать всю последовательность замены проводки в квартире.

Составление схемы электропроводки в квартире перед монтажом

Первое что нужно сделать, это составить схему электропроводки. Рассмотрим подробнее этот вопрос.

Берем листок и ручку и чертим свое помещение или целый дом с указанием всех розеток выключателей и распределительных коробок. Составление такой схемы поможет вам определиться, сколько нужно  закупить материала. Так же такая схема будет напоминать вам, где идут ваши провода, если вы вдруг забудете это.

Современная проводка служит долго (порядка 50-ти лет) то очень тяжело вспомнить, где и как вы укладывали кабель тут, то и придет вам на помощь схема (если конечно вы ее сохраните). Ну да ладно сохранять или нет, это ваше дело но подсчет материала как ни крути необходим.

Сначала наносим на схему все освещение, то есть где идут светильники. То же самое делаем и с выключателями. Далее идут розеточные группы и прочие «энергопотребители». В завершении отмечаем, где будут находиться распределительные коробки, и как будут идти провода ко всему, что я выше описывал (светильники, выключатели, розетки и.т.д).

Ну, вот данный этап и завершен. Осталось только сходить в магазин и закупить все необходимые материалы. Только не спешите, дочитайте до конца, особое внимание обратите на виды проводов.

Выбор провода

Выбор провода один из самых ответственных шагов при замене проводки в квартире. От его качества зависит, как скоро вы вернетесь к этому же вопросу.

Для замены домашней проводки стоить брать жесткий кабель с маркировкой  ВВГ (медный кабель) или АВВГ (алюминиевый кабель). Это самые распространенные модели специально рассчитанные для домашней проводки.

Не стоит приобретать мягкие провода с маркировкой ПВС и тому подобные, так как по сути это шнур соединяющий электроприборы с электрической сетью. ПВС не заменим в качестве удлинителя. Срок службы ПВС примерно 3-5 лет, так что в качестве домашней проводки не подойдет.

Многие электрики советуют брать не горючий кабель с маркировкой ВВГ-нг. А кабель без такой маркировки брать не советуют, мотивируя, что он горит, это не совсем правильно.

Такой провод (без маркировки «нг») так же имеет не горючую изоляцию. Единственное отличие от «НГ» то, что он поддерживает горение в массовой прокладке (более 1-2 проводов).

Я не буду расставлять приоритеты и уговаривать, кого-то взять тот или иной кабель, а просто перечислю плюсы и минусы каждого из них, а вы для себя сами решите, что вам больше подойдет.

Алюминиевый провод

Это вид кабеля имеет двойную изоляцию (такое требование выдвигается ко всем современным проводам). Является более жестким, чем медный. Плюс у него только один, это более низкая цена (примерно в 2.5-3 раза ниже, чем у медного провода).

Минусов у этого кабеля много. Алюминиевый кабель более ломкий (по госту он должен ломаться после 12-ти изгибов). Это очень неудобно при прокладке, так как очень часто приходится его гнуть.

Так же он плохо держит нагрузку, не больше 1Квт на квадратный миллиметр сечения. Так что при большом потреблении электроэнергии нужно брать большое сечение. Кабель быстро окисляется (даже если вы только что сняли изоляцию, жила покроется тонкой пленкой). Срок службы не превышает 20 лет.

Медный провод

Так же как и алюминиевый имеет двойную изоляцию, более устойчив к изгибам (порядка 80 изгибов). Выдерживает большую нагрузку в пределах 2Квт на квадратный миллиметр сечения. Медный кабель намного мягче алюминиевого, что дает большое удобство при работе с ним. Срок службы кабеля до 50-ти лет. Минус только один, это высокая цена.

При замене проводки в квартире учитывайте свои финансовые возможности, если деньги позволяют вам брать медь, то берите медь, если же нет, то сделайте выбор в пользу алюминия.

Сечение проводов

Сечение провода это площадь каждой жилы. Измеряется в квадратных миллиметрах. У опытных электриков есть одно простое правило, которому они следуют.

При замене проводки в квартире нужно делить освещение и розетки. Соответственно брать отдельные провода на каждые из них. На освещение идет кабель сечением 1.5мм, а на розетки сечением 2.5мм.

Для чего же покупать разные провода? Все просто это элементарная экономия (провод на 1.5мм стоит на порядок дешевле, чем на 2.5мм). Прокладывать 2.5мм на освещение просто бессмысленно, так как лампы не будут никогда столько потреблять (конечно, бывают исключения, но не в домашних условиях) и получится, что вы переплатили просто, так что весьма неприятно. А с новыми энергосберегающими или светодиодными лампами даже 1.5мм будет много.

Способы соединения меди и алюминия

Бывают случаи, когда нужно соединить медный и алюминиевый кабель. На обычную скрутку соединять нельзя. Так как медь и алюминий при соединении друг с другом имеют свойство окисляться. Но выходов из этого положения масса, но все они имеют свои минусы.

1. Например, соединение можно сделать с помощью специальных винтовых зажимов (клемных колодок) смысл заключается в том, что в колодке провода не контактируют между собой, а зажимаются специальными винтами. Такое соединение со временем ослабнет, а если контакт будет плохой, он будет нагреваться и, в конце концов, сплавиться. Да и площадь контакта в колодках очень мала в пределах 1см, что совсем не надежно.
   Клемные колодки  желательно использовать только в цепях освещения, так как там не большая нагрузка. Но если есть возможность отказаться от них отказывайтесь не задумываясь.

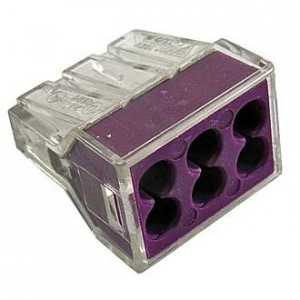

2. Часто используется соединение зажимами Wago это специальные зажимы для соединения проводов. В контакте данного зажима имеется пружина, которая давит на провод, тем самым обеспечивая хорошее соединение. Само название Wago это популярная фирма производитель таких зажимов, а так они бывают разных фирм. Зажимы бывают для соединения 2-х,3-х,4-х,5-ти проводов.
   Так же они бывают многоразовые и одноразовые. В одноразовых зажимах провод зачищается и просто вставляется, такая конструкция предназначена для жестких (одножильных) проводов. Многоразовые зажимы уже более универсальны. С помощью поднятия специального рычажка открывается контакт и туда вставляется провод. В такой зажим уже можно вставить как мягкий, так и жесткий провод. Но цена у таких зажимов выше, чем у одноразовых.Минус заключается в том, что площадь контакта, так же как и в первом варианте мала, поэтому данные зажимы применяются только в цепях освещения.

3. Самый надежный способ это скрутка что бы вам ни говорили. Но как же быть в нашем случае? Нужно просто взять паяльник и облудить медный провод. После этого вы можете смело скручивать луженую часть с алюминием. Для тех, кто не знает, что такое облудить это значит покрыть зачищенную часть медного провода припоем. Вот в принципе и все дальше остается только скрутить соединение.

Способ монтажа проводки в квартире

Теперь рассмотрим способы монтажа проводки хоть их и не много, но я считаю, что вы должны знать о них. Конечно, в большей степени их существует 2, это открытый и скрытый про которые я ниже вам напишу. Так как мы рассматриваем замену проводки в квартире, то чаще всего люди выбирают скрытый способ. Но и в частных домах такое бывает.

Открытый способ монтажа

   Открытый способ монтажа проводки больше популярен в частных домах, так как в деревянные стены провод укладывать нежелательно. Сейчас очень много электроприборов и каждому нужно электричество, а паутина проводов на стенах это не красиво.

Вообще открытый способ подразумевает нахождение проводки на стенах. Раньше кабель крепили на стену специальными пластиковыми  скобками и не заморачивались как это будет выглядеть. Сейчас есть решение внешнего вида проводки на стенах.

Одно из таких решений это кабель канал, который еще называют «короб», с ним проводка смотрится куда более цивилизованней. Но большое количество кабель канала не красиво.

Про пластиковые скобки я уже сказал, и останавливаться на них не буду, это уже пережиток прошлого. Теперь рассмотрим гофру. Это гофрированная трубка, сделанная из ПВХ. Бывает разных диаметров от 16-40мм (конечно бывает и больше, но это самые распространенные). В гофру вдевается провод при помощи проволоки, идущей внутри, а потом гофра с провод крепится к стене с помощью специальных пластиковых клипс, или металлических скоб. Данный способ больше подходит для не жилых помещений.

Скрытый способ монтажа

В скрытом способе все кабеля находятся в стене либо за стеной и не доступны глазу. Такой способ практически всегда применяется в квартирах. Конечно этот способ намного лучше, но так же имеет свои достоинства и недостатки.

Самое главное достоинство, про которое я уже сказал это то, что проводов не будет видно, оно перевешивает все недостатки. Но такой способ более дорогой и трудозатратный. Вам будет необходим специальный инструмент и ремонтные работы (шпаклевание). Так же если возникнет необходимость, заменить какой либо кабель, то нужно будет ремонтировать стену.

Суть способа в том, что нужно сделать специальную канавку для провода (штробу). Она делается с помощью штробореза и перфоратора. Штроборез можно заменить на УШМ (болгарку) с алмазным диском. Прочерчиваете две линии на стене, пропиливаете болгаркой и выдалбливаете перфоратором. Таким образом, у вас появится паз для провода. В конце статьи на видео про замену проводки в квартире вы все поймете, обязательно посмотрите.

После того как сделали штробу укладывайте кабель и шпаклюете вот и вся суть данного способа. Хочется добавить, что проводку можно уложить в штробу в гофре, что даст его дополнительную защиту и возможность замены  при необходимости на небольшом участке.

Подготовка к монтажу

Приступим к подготовке, если по вашей схеме новая проводка не пересекается со старой, то можете оставить ее в стене и не тратить свои силы на демонтаж. Обязательно отключите свою квартиру от электричества.

Если же какой то кабель будет идти за место старого, то демонтируйте старую проводку. Но первым делом советую вынести всю мебель или закрыть ее чем-нибудь, и не только мебель. Так как работа будет грязной и пыльной.

После демонтажа старых проводов приступаем к штроблению. Перед его началом советую все прочертить, что бы ни допустить ошибку. После чего нужно просверлить и выдолбить отверстия по распределительные коробки, розетки, и выключатели. На этом процесс подготовки к замене проводки в квартире завершен.

Замена проводки своими руками

Вот мы и подходим к самому главному на этом этапе надо укладывать проводку, устанавливать розетки, распредкоробки, все соединять, изолировать и закрывать шпатлевкой. Грязи и пыле на данном этапе будет намного меньше.

Укладка проводов

Что бы выполнить этот процесс нам понадобятся дюбель-хомуты, которые есть в любом специализированном магазине. Если у вас есть другой способ, как закрепить провод в штробе на момент монтажа, то смело можете обойтись без хомутов.

Берем необходимый кусок провода и высверливаем отверстие, под дюбель-хомуты, в штробе, где будет идти провод. Далее оборачиваем провод дюбель-хомутом и вставляем его в отверстие, теперь он у нас зафиксирован и никуда не денется. Такие работы надо провести по всему периметру, где идет провод. Расстояние выбирайте по случаю, лишь бы кабель держался и не торчал из штробы. После того как все закрепили штробу нужно зашпаклевать.

Установка электроустановочных изделий

После укладки проводов нужно все установить. Изначально подключаем к проводам и устанавливаем светильники. Выключатели и розетки устанавливаются в специальные монтажные коробки (стаканы), так что сначала надо закрепить монтажные коробки. Крепятся они с помощью штукатурки.

В отверстие под розетку или выключатель наносите штукатурку,  а потом утапливаете в нее монтажную коробку. Далее заполняете все пустоты вокруг нее штукатуркой и выставляете монтажный стакан по уровню.  Такой способ установки дает гарантию, что розетка не вылетит оттуда, когда вы будете доставать вилку. Распределительные коробки устанавливаются так же. После того как вы установили все монтажные стаканы и распредкоробки ждем высыхания штукатурки.

Когда все высохло, устанавливаем розетки и выключатель, на них есть специальные металлические лапки с боку, а спереди винты. Затягиваете винты, эти лапки начнут расширяться, тем самым надежно закрепляясь в монтажной коробке. После того как механизм надежно закрепился в монтажном стакане ставите крышку розетки или выключателя на место и дело готово.

Соединение в распредкоробках и финальные штрихи

Как я уже говорил самое надежное соединение это скрутка, так как имеет очень большую площадь контакта. Я советую вам соединять только этим способом. Зачищаем все провода, идущие в распредкоробках по 10-15см, а затем плотно скручиваем получившееся соединение можно спаять, обварить, или опресовать специальной гильзой, больше ничего придумывать не стоит. После этого изолируем скрутки изолентой Х/Б в домашних условиях она лучше. После соединения и изоляции все укладываем в коробку и закрываем крышкой.

Некоторые электрики советуют сначала попользоваться новой электросетью, а уже потом все устанавливать и шпаклевать. Они говорят, всегда хочется, что то  добавить, а если все уже сделано, то такой возможности нет. Но последовательность работ решать только вам.

Проверка и пусконаладочные работы

После того как все подключено необходимо все протестировать. Нужно проверить каждую розетку  и выключатель. Поэтому подключите вашу домашнюю сеть к щиту учета квартиры.  Это дело лучше поручить электрику.

Как только вы все включили, приступайте к тестированию, если что-то не работает, причина может быть в незатянутом контакте. Но в большинстве случаев ошибки происходят в распредкоробках. Так что можете не  закрывать их до тестирования, но потом обязательно закройте.

Соблюдение техники безопасности

Я думаю, что все знают, что нельзя совать пальцы в розетку но, тем не менее, есть много случаев поражения электрическим током из-за нарушения техники безопасности.

При произведении всех работ нужно всегда отключать электричество и вообще работать в диэлектрических перчатках (ну в отключенной сети это конечно лишнее). И ни в коем случае никогда не лезть в сеть под током, если вы не имеете квалификации для таких работ.

Ну, вот в принципе и все, думаю, что вы узнали хоть что-нибудь новое для себя. Если вы с чем, то не согласны прошу выражать свое мнение в комментариях, буду рад ответить. Верьте в свои силы и все получится. Спасибо за внимание.

Похожие записи

stroimdoom.ru

Замена электропроводки в квартире, список необходимых инструментов и материалов

Во многих квартирах можно встретить старую проводку, которая монтировалась еще во времена их строительства. Учитывая тот факт, что многие из них строились 30-50 лет назад, проводка является технически устаревшей.

Понимая это, многие хотят оснастить свою квартиру новой проводкой, совершив замену старой.

Этот процесс является достаточно сложным. Он предусматривает не только работу по замене электрической проводки в квартире, которая может быть как однокомнатной или двухкомнатной, но и предусматривает процесс составления плана прохождения новых проводов и согласования его с электриками.

система электрического питания TN-C-S

В результате перед началом процесса по замене проводки вам надо составить новый план. Мы не будем вдаваться в детали составления этого плана. Но хочется отметить на том, что замена электропроводки в квартире в любом случае будет предусматривать переход к системе электропитания TN-С-S.

Она предусматривает наличие защитного заземления электрических пользователей. На данный момент в большинстве квартир можно увидеть систему электрического питания TN-C.

Еще одной особенностью такого процесса как замена электропроводки в квартире является переход к системе, которая предусматривает подсоединение групп пользователей к отдельным электропроводам.

Как известно, ранее в квартирных помещениях осуществляли разводку путем разветвления электрокабелей.

Конечно, эти две особенности являются базовыми для создания схемы новой проводки.

Нужное оборудование

---

---

Для проведения в вашей квартире новой проводки, которая будет заменой старой, вам надо будет запастись;

• главным автоматом, который должен быть рассчитан на силу тока 25-32 ампера. Запас по току должен находиться в рамках 1,3-1,5;
• квартирным УЗО с номинальным током 50 ампер;
• двумя автоматами на 25 ампер и двумя УЗО с током 30 ампер (они будут устанавливаться на обе ветви в кухне, одна из них будет идти в ванную)
• автоматом на 16 ампер и УЗО с током 20 ампер (для ветви, которая будет подавать ток на кондиционер).

Характеристики этих элементов соответствуют квартирам, площадь которых колеблется от 40 до 100 «квадратов».

Особенностью новой проводки будет то, что в каждую комнату будут идти две отдельные ветви (одна на освещение, другая на розетки). Исключением являются санузел и ванная.

В этих помещениях можно монтировать только одну линию, которая будет подавать питание к осветительным приборам. Использование розеток в них является запрещенным.

Полезный совет: в ванну можно проложить удлинитель, который будет подключаться в другом помещении. Этот удлинитель будет использоваться для подачи тока на стиральную машину, сушилку, бойлер и т.д.

Список инструментов

Замена электропроводки в квартире требует использования таких инструментов:

1. Болгарка, которая должна иметь круг для резки камня.
2. Перфоратор. При этом нужно подготовить 30-миллиметровое долото, 20-миллиметровый бур и корончатое сверло 90-100 миллиметров. Все они должны быть предназначены для бетона. Также надо запастись сверлами для этого материала.
3. Индикатор-фазоуказатель.
4. Шпатель, которым будут замазываться штробы
5. Тестер-мультиметр.
6. Бокорезы, пассатижи и отвертки.
7. Монтажный нож.
8. Шнур, которым будет обозначаться маршрут штроб.
9. Строительный уровень.
10. Переносная электролампа.
11. Фонарик.

Материалы

Что касается материалов, которые будут использоваться для осуществления замены проводки в квартире с помощью своих рук, то они должны быть представлены клемниками, подрозетниками, кабелем, металлическим гофром и вводным щитом.

Стоит провести более подробную остановку на осмотре материалов, которые будут использоваться для осуществления замены эл проводки в стенах своей квартиры.

Автоматический клеммник

Рассмотрим сначала клеммники. Они будут монтироваться в середине вводного щитка, и к ним будет подключаться каждый электрокабель. Они объединяются в секции. Собственно секциями их и продают. Каждая секция имеет пять пар клеммников (10 штук). В среднем надо три-четыре секции.

Желательно, чтобы эти клеммники не были изготовлены из полиэтилена. Каждое отверстие для кабелей должно помещать в себе два кабеля, диаметр которых должен сосотавлять 2,5 миллиметра. Оптимальными являются такие клеммники, которые зажимают провода с помощью спецпластинки.

Подрозетник

Для того чтобы поменять проводку в квартире с помощью своих рук, надо прикупить и подрозетники. Они могут иметь любую форму. Главным требованием к ним является наличие выступов на внешних стенках. Это необходимо для фиксации в алебастре.

Главный материал — это кабель. Для того чтобы поменять старую проводку на новую, в квартире нужно устанавливать медный кабель с одножильными проводами. Лучше всего использовать кабель ПУНП или ВВГ.

Для замены проводки, которая будет осуществляться в квартире с помощью своих рук и процесс которой можно увидеть на различных видео, также следует подготовить алебастр, токопроводящую пасту и изолирующую ленту.

Порядок проведения работ

Теперь рассмотрим, как можно самому поменять проводку во всей квартире.

Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.

Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.

Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.

Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.

Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.

Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.

Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба — ширине, которую имеет перфораторное долото.

После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.

Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.

После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.

Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.

После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.

Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.

Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.

Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.

Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.

Как поменять проводку. Видео

electricadom.com

пошаговая инструкция, советы и рекомендации

Как правильно заменить проводку в квартире. Что для этого понадобится. Какие существуют ограничения и можно ли делать монтаж самостоятельно. Ответы на эти вопросы  вы найдете в данной статье.
Если намечается капитальный ремонт с перепланировкой, то придется задуматься и про такую часть работ, как замена и монтаж электропроводки в квартире. Своими руками это сделать можно в том случае, если вам не понаслышке известны такие слова как пробник, сечение провода, автоматический выключатель, искатель напряжения, болгарка и перфоратор, а также вы помните школьные лабораторные по физике на тему сборки электрических цепей.

Что представляет собой электропроводка в квартире. Это кабель, который идет к счетчику, от счетчика к автоматическим выключателям (пробкам), а затем к распределительным коробам, розеткам, выключателям и лампочкам.

Для того чтобы понимать что такое замена и монтаж всей проводки, обращаем ваше внимание на тот факт, что практически всегда провода проходят внутри стен, соответственно, для их монтажа-демонтажа необходимо в стенах штробить пазы. Дело это шумное и пыльное, а сложность этих работ зависит главным образом от материала — бетонная плита или кирпич. Задача сильно упростится, если вы будете обшивать стены гипсокартоном. В таком случае провода можно просто пустить по стенам, а затем уже заниматься отделкой.

Вторым важным фактором является цель проводимых работ. Если это монтаж, то делается он по утвержденному плану разводки кабелей в помещении, а если это замена, то все зависит от того, будут ли сделаны изменения в существующие расположения розеток и переключателей. Если все остается как было — можно работать сразу, а если планируются некоторые изменения, то необходимо согласовать свои действия с соответствующими инстанциями. Без них, кстати, в любом случае не обойтись, т.к. как минимум подключение счетчика должны проводить исключительно уполномоченные представители контролирующих органов.

Опустим беготню по инстанциям для получения разрешений на перемещение розеток и т.п., тем более что, откровенно говоря, автор статьи никогда не встречал тех, кто этим занимался (хотя очень хочется верить, что рано или поздно все будет делаться правильно). Рассмотрим сразу самый тяжелый вариант, включающий в себя все возможные виды работ — полная замена электропроводки в квартире, со сменой расположения электрофурнитуры.

Важно! Практически все неполадки, возникающие в электрических цепях, происходят на местах соединений проводов (скрутки, спайки и т.п.). Поэтому, если проводка устарела, то настоятельно не рекомендуется заменять ее частично. Тем более, что в домах которые строились еще при СССР проводка зачастую выполнена из алюминиевого провода, использование которого в помещениях сегодня признано непрактичным.

Совсем нехорошо, когда одновременно применяются как алюминиевые, так и медные провода. Связано это с тем, что в месте соединения этих двух металлов возникает реакция, которая со временем ухудшает контакт и разрушает соединение. Поэтому такой способ можно использовать только как крайний случай и ненадолго… В статье как правильно делать соединения проводов мы расскажем как, в случае необходимости, правильно сделать и такое соединение, но в любом случае, и это подтвердит любой электрик, полностью медная проводка это самый лучший бытовой вариант.
Итак – за работу.

1. Составляем план по количеству и расположению электроприборов

Это самое первое, что необходимо сделать. Тут не надо скромничать и необходимо наиболее полно представить себе какими электроприборами вы будете пользоваться сейчас или через несколько лет. Во-первых, это необходимо для предварительных расчетов сечений проводов, а во-вторых, если через пару-тройку лет вы приобретете посудомоечную машину или духовой шкаф, то это не будет поводом заново долбать стены и вести отдельную розетку, которую крайне желательно иметь для этих приборов. Ниже приводим список самых распространенных и энергоемких бытовых устройств

1. микроволновка,
2. холодильник,
3. компьютер (когда одновременно работают все комплектующие, особенно на игровых моделях, потребление довольно таки высокое),
4. электрические теплые полы,
5. посудомоечная машина,
6. стиральная машина,
7. водонагреватель,
8. кондиционер,
9. электроплита,
10. духовой шкаф.

2. Наносим на план квартиры рисунок будущей проводки

Нужно это сразу по нескольким причинам. В первую очередь это поможет избежать, излишних трат на комплектующие. Во-вторых, у вас будет четкий план работы. В-третьих, если через несколько лет вы будете сверлить стены, то, как показывает практика, данный чертеж будет приятным подспорьем, которое поможет избежать короткого замыкания.

3. Имея четкий план, закупаем электрофурнитуру, провода и кабели

Важно! Рассчитывая длину проводов, всегда добавляйте некоторое количество про запас. Это упростит монтаж, а также поможет при возможной замене розеток и выключателей (при замене розетки, часть провода обычно откусывается). Плюс, обязательно учитывайте неизбежные погрешности измерений.

Также стоит учитывать тот факт, что энергопотребление в квартирах возросло в несколько раз. Раньше нередко провода прокладывались единой разводкой для всего электрооборудования и реже делили разводку на освещение и розетки. В наши дни, когда встречаются уже духовые шкафы, мощностью до 10 кВт, целесообразным становится прокладка для него отдельной линии (напоминаем, слабые места проводки это места соединений, поэтому для энергоемких приборов желательно свести их к минимуму, а в идеале — исключить.)

Далее, обращайте внимание на расположение электросчетчика. Он может находиться либо в квартире, либо на лестничной площадке. В любом случае, учитывайте кабель, который идет к счетчику, а после него к распределительному щитку внутри квартиры, от которого уже будут запитаны все приборы.
Более подробный пример расчета проводки и автоматов смотрите здесь.

Сечение проводов подбирается в зависимости от нагрузки, которая будет к ним подключена. Для линии освещения вполне хватит проводов сечением 1,5 мм², а для розеток — 2,5 мм². Более точные значения подбираются индивидуально для каждого прибора или их групп.
Если провода будут прокладываться под гипсоплитой, без штробления стен, то обязательно приобретите гофрорукав, который будет беречь провода от механических повреждений об острые края металлического профиля.

4. Следующим шагом будет отключение напряжения и извлечение старой проводки

Перед этим ответственным шагом будет нелишним с помощью искателя пометить контуры существующей схемы. Делается это для того, чтобы после отключения напряжения не забыть извлечь какой либо участок проводки. Многие правда пропускают этот шаг, ведь по правилам провода должны быть уложены под прямыми углами, что облегчает их поиск. Сам демонтаж делают все по-разному – либо обесточивают комнату за комнатой, либо отключают сразу все. Оставим порядок действий на усмотрение исполнителей. Отметим лишь, что правильным вариантом, с точки зрения техники безопасности, будет отключение всей проводки (автомат или пробка перед счетчиком), размыкание цепи (разбирается первая же скрутка кабелей за счетчиком). Если после счетчика стоят размыкающие автоматы, то просто монтируем после них розетку (работать то чем-то надо), если же после счетчика автомата нет, то ставится таковой, а после него – розетка.

5. Далее извлекаем старую проводку

Правильной очередностью будет начать работу с дальних комнат, постепенно перемещаясь к основной разводке. Вскрываются старые штробы, извлекается старая проводка. Если по каким либо причинам извлечь старые провода не представляется возможным, а новые будут вестись по другим каналам, то можно старые оставить в стене, предварительно обесточив и заизолировав их окончания. Делается это по двум причинам. Во-первых, это перестраховка на случай непредвиденного контакта с токонесущими проводами, а во-вторых – ограждение себя от так называемых токов наводки, способных передаваться бесконтактным путем.

6. Теперь приступаем к штроблению каналов под провода

Согласно нарисованного плана размечаем стену и делаем штробы под кабель, розетки и выключатели. Глубина штроб должна быть достаточной для того, чтобы полностью утопить в ней провод и замазать его шпаклевкой. Проще всего штробы будет делать, если на стене есть слой штукатурки, хотя бы 1,5 см. Сложнее будет справиться с кирпичной стеной, а самым неудобным вариантом является бетонная стена. Кроме того, что она крайне прочная сама по себе, в ней проходят полосы арматуры, что значительно усложняет весь процесс, ведь в панельных домах запрещено нарушать арматуру в несущих стенах. Делают штробы в основном перфоратором или болгаркой, на которой надет диск  с алмазным напылением. Быстрее и качественнее всего штробы специальным устройством – штроборезом. Но покупать его для разовой работы дорого, так что можно рассмотреть вариант взять штроборез напрокат. Более подробно про нюансы штробления стен смотрите здесь.

Если в квартире будут делаться стены из гипсокартона, то сначала нужно закрепить на стенах профили, а затем уже по разметке проводить через них провода в гофрорукаве.

Когда штробы готовы, в них производится укладка провода, который фиксируется с помощью замазки или шпаклевки. Далее на намеченные места ставятся распределительные короба и подрозетники, заводится провод. Фиксируются также шпаклевкой.

В случае с гипсокартоном, сначала под них высверливаются отверстия, сквозь которые достается провод, а затем устанавливается сам подрозетник.

www.remontbp.com

Замена электропроводки в квартире своими руками

Электропроводка может служить максимум около 20 — 25 лет. Потом она приходит в негодность, и ее необходимо менять. В современных условиях замена требуется намного раньше, потому что на проводку возложена очень высокая нагрузка. В хрущевках и панельных домах эти работы производится примерно одинаково. В данной статье мы поговорим о том, как проходит замена электропроводки в квартире, дадим пошаговые инструкции, а также сопроводим все фото и видео материалами.

Признаки разрушения

Признаки разрушения электропроводки

Электроприборы Электропроводка начинает разрушаться со временем. Однако она может перегореть и намного раньше. Причиной тому сегодня становятся различные электроприборы, которые требуют много энергии. Особо «прожорливый» агрегат — обогреватель. Такие устройства могут потреблять в 7 раз больше энергии, чем телевизор.

Если в сеть одновременно включить компьютер, холодильник, обогреватель, а также бытовые приборы вроде микроволновой печи, то в скором времени либо вырубится электричество, либо начнутся необратимые процессы в проводке.

Есть несколько признаков, которые сигнализируют о том, что пора начинать капитальную замену:

• при включении приборов розетки искрят;
• чувствуется отчетливый запах паленого;
• проводка легко обламывается, подобно засохшему прутику;
• в некоторых розетках уже нет питания;
• через стены происходит утечка тока.

Уже первые три признака говорят о том, что медлить больше не стоит.

Подготовка

Чертеж электросистемы дома

1. Первый этап замены проводки — это констатация факта, что производить ее придется по всей квартире, а не частично. Потому что частичной заменой проблему можно только усугубить.
2. Мастеру надо подготовить подробный чертеж, на котором будут расположены все детали электросистемы дома.
3. Когда план готов, надо приобрести необходимые материалы. Потребуются коробки, выключатели и розетки. Все элементы системы должны быть новыми.
4. Необходимые инструменты Из инструментов потребуются:

• болгарка;
• перфоратор;
• отвертки;
• паяльник;
• плоскогубцы;
• клеммники;
• нож;
• шпатель;
• уровень;
• фазоуказатель.

Проводку покупают после того, как вымерена длина трассы, по которой будет проложен кабель. К этой длине надо обязательно сделать припуски, чтобы провода точно хватило.

Надо, кроме того, взять некоторые расходные материалы. Например, потребуется тряпичная изолента.

Мощность энергопотребления

Какой кабель выбрать

Замена электропроводки должна быть произведена так, чтобы не случалось сбоев и перенапряжения. Для этого надо, чтобы мощности хватало на каждый прибор.

Необходимое электрооборудование

Мощность зависит от сечения кабеля. Чтобы сделать правильный выбор, необходимо провести небольшой подсчет.

1. Надо сложить мощности всех приборов, которые будут включаться в сеть.
2. На каждый прибор следует накинуть дополнительно еще по 100 Вт.
3. Теперь полученное число нужно разделить на 220.

Если число, которое получилось в итоге, находится в пределах 12 — 15, то тогда хватит проводки сечением 1,5 мм2. Это самый распространенный показатель. Однако иногда результат получается выше.

Подключение второй линии

Если в результате сумма оказалась выше указанного интервала, то у мастера есть два выхода из положения.

1. Можно установить проводку большего сечения.
2. Надо сделать от щитка две — три линии кабеля.

Второй вариант предпочтительнее, потому что более толстый кабель делает систему ненадежной. Велика вероятность сбоев.

Советы

Подсоединение проводов к щитку

Теперь, когда все готово, осталось понять, как заменить электропроводку.

1. Обесточивание квартиры Самый первый этап — обесточивание квартиры. Его надо проводить со всеми предосторожностями. После обесточивания следует удостовериться, что тока действительно больше нет.
2. Второй этап — подсоединение проводов к щитку. Как правило, самостоятельная замена электропроводки производится так же, как это делает профессиональная бригада — с коридора. Кабели прокладывают от основного щитка к другим помещениям. Его подсоединяют к розеткам и выключателям. Однако это может доставить определенные неудобства.
3. Штробы Есть немного другой вариант прокладки кабеля — от комнат к щитку. Для этого надо сначала заменить проводку в одной из комнат, подключив ее временно через клеммники к распределительной коробке. Постепенно надо полностью обновить все кабели в доме. Этот вариант лучше подходит в том случае, когда семье приходится жить в квартире во время ремонта.
4. После подключения провода надо спрятать. Их укладывают в старые штробы либо формируют новые каналы для этой цели. Борозды закрываются гипсом и шпатлевкой.
5. Выключатели и розетки монтируются на одном из последних этапов. К этому времени шпатлевка должна быть уже сухой.

На этом сама работа, по сути, заканчивается. Остается только декоративная отделка поверхности. Если речь идет о деревянном доме, то внутренняя прокладка кабеля тут практически невозможна. То есть, теоретически ее можно выполнить с помощью профессионалов. А вот самостоятельно за такую работу лучше не браться. В сооружениях из дерева кабели проводятся внешним способом с использованием различных рукавов.

Видео

Процесс монтажа электропроводки представлен в следующем видео:

Также вы можете ознакомиться с дополнительными материалами в нашем видеоразделе:

kakpravilnosdelat.ru
