Как правильно подключить терморегулятор к обогревателю – правила и особенности, необходимые материалы

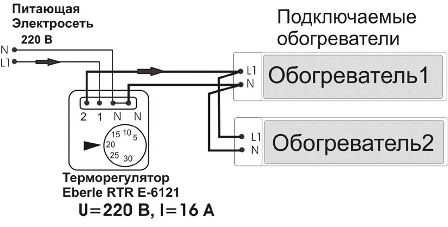

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

• суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
• от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;

10i5.ru

Как подключить терморегулятор к обогревателю?

Электрические конвекторы – отличная альтернатива газовому отоплению. Они полностью безопасны, не требуют установки отопительных труб, способны быстро нагреть воздух в помещении до необходимого уровня. Обладая оригинальным дизайном, отопительные панели гармонично впишутся в любой интерьер. Одним из главных преимуществ электрических конвекторов отопления является возможность регулировки их работы разными системами управления. Это позволяет эксплуатировать отопление в разных режимах и максимально точно контролировать обогрев помещения.

Какими бывают терморегуляторы к автономным обогревателям

Принято выделять два основных вида терморегуляторов:

• механические устройства;
• электронные (программируемые) устройства.

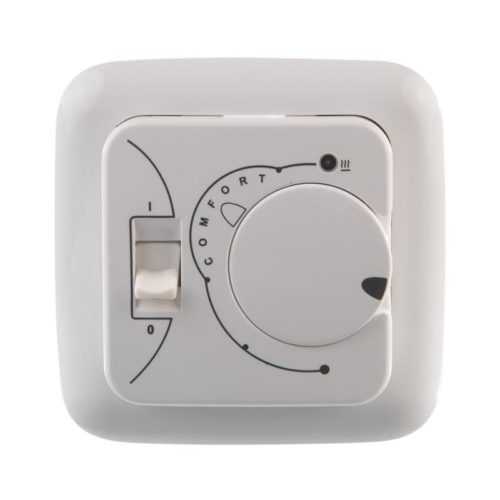

Механические термостаты отличаются простотой конструкции. Они не подключаются к стационарной электросети, контроль за уровнем температуры осуществляется специальной мембранной, чувствительной к разогреву и охлаждению. При достижении определенной температуры мембрана рассоединяет сеть и обогреватель отключается. Чувствительность такого устройства составляет полградуса, температурный диапазон от +5⁰ С до +30² С. Монтируются механические терморегуляторы на стену. Врезная или накладная установка позволяет их применять с любыми типами проводки.

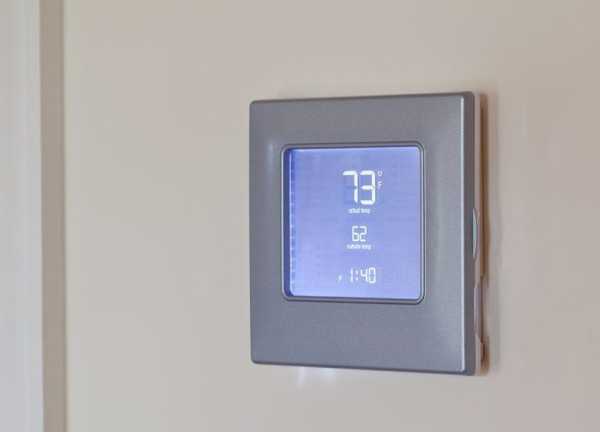

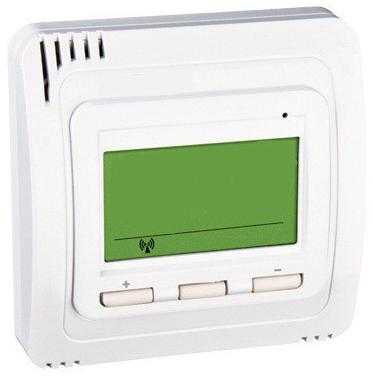

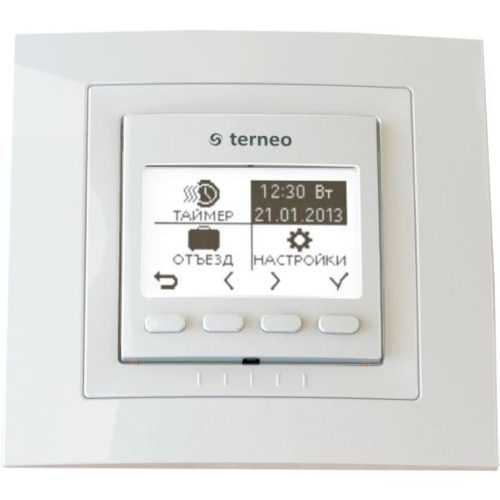

Электронные термостаты оснащены дисплеем, отображающем процессы в отопительной системе. Могут комплектоваться двумя датчиками, отслеживающими температуру воздуха и теплых полов. Электронные устройства точнее механических, диапазон регулировки от +5⁰ С до +45⁰ С. Более дорогие программированные модели могут быть встроены в систему «Умный дом», позволяют регулировать температуру воздуха на протяжении определенного отрезка времени. Терморегуляторы универсальные устройства, при необходимости они могут обслуживать электрические теплые полы.

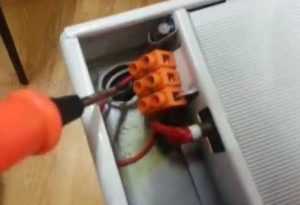

Особенности подключения терморегуляторов к обогревателям

Обогреватель устанавливается, как и все электроприборы, он запитывается через розетку или отдельную линию. Термостат монтируется между электрическим щитком и обогревательным прибором. Терморегулятор имеет 4 контакта, два на вход и два на выход. Автомат из электрощита подсоединяется к клеммам входа, к клеммам выхода в соответствии с полярностью подсоединяют отопительное оборудование. По этому принципу осуществляют установку одного термостата для одного нагревательного прибора. В случае когда необходимо последовательно  присоединить пару обогревателей, от термостата к одному, а затем к другому отопительному прибору идет пара проводов. При параллельном типе подключения от регулятора отводится 4 провода на фазу и нейтраль и направляются к обогревателям. Электрические провода в комплектацию термостатов не входят, их следует приобретать отдельно. Для корректной работы устройств термостаты нельзя монтировать на сквозняках, под прямыми солнечными лучами, на внешней стороне стены.

Меры предосторожности при подключении

Установка терморегулятора или программатора без риска для жизни и здоровья требует соблюдения следующих правил:

• предварительное отключение электричества перед началом работы по подключению с помощью главного рубильника;
• соблюдение принципов и правил эксплуатации устройств;
• применение изделий, соответствующих украинским показателям качества и нормам.

Выбор необходимых проводов

Провода для подключения терморегулятора выбираются по двум признакам:

• цвету;
• сечению.

При этом сечение провода подбирается по назначению линий групповых сетей. Цвета распределяются следующим образом:

• фаза: черный, красный, оранжевый, коричневый, фиолетовый;
• заземление: желто-зеленый;
• ноль – голубой.

Схемы подсоединения терморегулятора

В зависимости от характеристик используемого оборудования, предлагается несколько вариантов подключения. В их числе:

• с подключением без контрольного провода;
• с контрольным проводом;
• с использованием «тока несущей частоты», подсоединяя как с контрольным проводом, так и без него.

Рассмотрим каждый из вариантов отдельно.

Подключение терморегулятора без контрольного провода

Данная схема имеет два варианта:

• при подключении конвекторов с мощностью менее 1100 Ватт;
• с конвекторами, мощностью более 1100 Ватт.

В первом случае нет потребности в установке переключателя мощности. Схема подключения будет выглядеть следующим образом:

При необходимости подключения устройств, мощность которых превышает значение в 1100 Вт, рекомендуется использование переключателя мощности. В данном случае схема претерпевает изменения и будет реализоваться подобным образом:

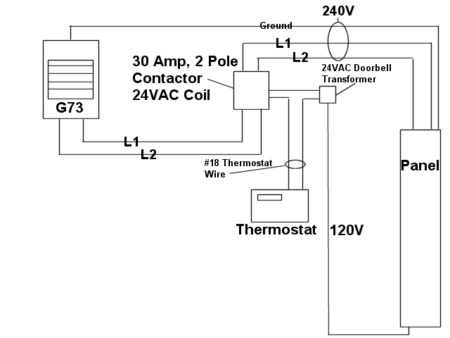

Подключение терморегулятора электрического отопления с использованием контрольного провода

Данная схема подразумевает подсоединение фазы ко второй клемме программатора. Контрольные провода подключаются к клемной колодке электрораспределительного щитка. Общий для всех контрольных элементов провод подсоединяется к оставшимся клеммам (1 или 3) программатора, при этом каждая клемма предназначается для одной зоны.

Схема подключения:

Подключение терморегулятора отопления с помощью «тока несущей частоты»

В данных аппаратах сигналы от «тока несущей частоты» поступают в электросеть. Расположенные на конвекторах приемники ловят эти сигналы и, исходя из характеристики сигнала производят процессы включения требуемых конвекторов.

Конкретный приемник выбирается с учётом характеристики конвектора, а именно: оснащенностью контрольным проводом. Для правильного выбора рекомендуется получить консультацию специалистов магазина. Данный вариант подключения будет составляться таким образом:

benzoman.com.ua

Как подключить терморегулятор к инфракрасному обогревателю: инструкция

Инфракрасные обогреватели на сегодняшний день довольно популярны. Существует несколько разновидностей таких обогревателей, которых отличает цена, особенности эксплуатации и способ установки. Что касается принципа работы, то он для всех практически одинаков. Преимуществом выбора инфракрасного обогревателя является возможность значительно сэкономить электроэнергию. Управление же таким обогревателем можно осуществить если подключить термостат.

Вообще терморегулятор или термостат представляет собой устройство, благодаря которому можно периодически проводить измерение количества тепла в помещении, температуру воздуха, а также регулировать работу отопительного прибора. Если объяснить более наглядно, то при достижении температуры, оптимальной для помещения, обогреватель на время приостанавливает работу и возобновляет ее только тогда, когда температура начнет сильно опускаться.

Типы терморегуляторов

Содержание статьи

На сегодняшний день известно два типа терморегуляторов:

• Механические. Выглядит прибор как небольших размеров пластиковая коробка. На наружной части имеется переключатель обычно круглой формы, позволяющий осуществлять регулировку температуры в помещении;
• Электронные. У этих приборов гораздо больше возможностей для управления, а также они оснащены дополнительными функциями. Этот тип обогревателей считается более популярным и современным.

Важно! Механический тип термостатов подойдет, если дома постоянно кто-либо присутствует. Не рекомендуется оставлять прибор включенным, если поблизости нет никого, кто бы мог проконтролировать его работу.

Подключение терморегулятора к инфракрасному обогревателю

Прежде чем приступать к монтажу обогревателя, для начала нужно определиться с местом установки оборудования. Очень важно правильно подобрать место, чтобы обеспечить максимально безопасное использование устройства и его бесперебойную работу. Помогут в этом несколько советов:

Совет 1. Не стоит располагать прибор там, где повышена влажность. Это крайне небезопасно особенно для термостатов электрического типа.

Совет 2. Воздействие солнечных лучей негативно отразится на работе устройства, поэтому лучше всего подбирать место, спрятанное от солнца. Дело в том, что, находясь на солнце, они начнут показывать неточные данные, что отрицательно скажется на процессе отопления.

После того как было подобрано место, можно переходить к подготовке всех необходимых инструментов и непосредственно самому монтажу.

Необходимые материалы и инструменты

Одним из основных требуемых инструментов является рулетка – она позволит отмерить необходимое расстояние от потолка до выбранного места монтажа устройства. Дополнительно стоит запастись строительным уровнем, чтобы осуществить монтаж максимально ровно.

Также в процессе монтажа понадобятся такие инструменты и материалы, как:

• дрель или сверло;
• перфоратор;
• дюбель;
• кронштейн.

Благодаря всем этим приспособлениям можно осуществить монтаж оборудования.

Особенности монтажа

Во время монтажа обогревателя стоит учесть некоторые особенности, и одной из таких особенностей является также крепление терморегулятора. Рассмотреть процесс установки и подключения терморегулятора можно на примере термостата марки «Балу».

Для того чтобы устройство качественно справлялось со всеми возложенными на него функциями, необходимо для начала ознакомиться с правилами установки, а потом выполнить ее как можно более правильно. Среди основных правил, на которые нужно обратить внимание, можно отметить:

1. Установку термостата можно производить только в 1,5 метрах от пола.
2. Прежде чем монтировать устройство, под него нужно подложить слой утеплительного материала.
3. Ни в коем случае нельзя монтировать термостат рядом с предметами мебели или за шторами.

Последний пункт вызван тем, что такое расположение будет крайне неудобным, а также опасными из-за недостатка воздуха, который охлаждал бы работу прибора.

Схема подключения терморегулятора

Есть несколько схем, позволяющих осуществить подключение терморегулятора к инфракрасному обогревателю.

Первая – она же самая простая – через использование единичных экземпляров термостата и обогревателя. Благодаря этому можно получить максимально легкую схему подключения: у автомата будет две пары проводов, одну из которых надо будет подвести к терморегулятору, а другую – непосредственно, к отопительному прибору. Стоит только учесть, что каждая пара проводов имеет разное назначение, и подсоединять все эти провода нужно правильно.

Еще один способ будет немного сложнее первого, но он также позволит осуществить подключение самостоятельно. Суть этого способа состоит в параллельном подключении. Это позволяет включить в работу целых два обогревателя и при этом использовать на них всего лишь один термостат.

Наконец, самым сложным способом является использование одного термостата сразу на несколько отопительных приборов. Благодаря этому такое подключение пользуется большей популярностью. Чтобы осуществить процесс, понадобится магнитный пускатель, а также индивидуально разработанная схема. Поэтому лучше обратиться за помощью к профессионалам.

Однако, рассматривая любую схему монтажа инфракрасного обогревателя и термостата, стоит обратить внимание на еще несколько нюансов:

1. Есть возможность установки управляющих устройств в помещении, где находятся настенные или потолочные отопительные приборы. Это позволит вынести замеряющее устройство непосредственно в комнату и осуществить монтаж на наиболее подходящем месте.
2. В продаже могут иметься как врезные, так и накладные модели приборов, с помощью которых осуществляется регулирование подачи тепла. Поэтому если не хочется специально высверливать дополнительные отверстия, то можно воспользоваться вторым вариантом подобных устройств.

Важно! Провести расчет схемы рекомендуется также для обеспечения максимальной безопасности использования термостата. Любой сбой в системе или какие-либо возникшие в результате ошибки проектирования и монтажа ошибки могут привести к печальным последствиям.

Благодаря инфракрасным обогревателям можно значительно сэкономить на электроэнергии, а помогут дополнительно с этим справиться идущие с ними в комплекте термостаты или терморегуляторы. Вне зависимости от того, какая цена у этих приборов, тип или форма, устроены они все одинаково, поэтому не стоит переживать, если не хватает средств на более дорогой вариант.

setafi.com

Как подключить терморегулятор к инфракрасному обогревателю

В условиях современной жизни, при пользовании нового оборудования, возникает потребность в оптимизации используемого оборудования, для комфортного и эффективного повседневного пользования. Сюда входит эксплуатация приборов, которые помогают сокращать расходы за электроэнергию, увеличивать эффективность, а также совершать контроль над всей системой отопления вашего дома. Примером таких приборов являются терморегуляторы для инфракрасных обогревателей. Как подключить терморегулятор к инфракрасному обогревателю, а также как правильно его использовать, вы узнаете в нашей статье.

Технические характеристики и виды терморегуляторов

Итак, для того, чтобы приступить, собственно, к монтажу оборудования, нужно знать и иметь представление о его устройстве и характеристиках. Это необходимо для того, чтобы максимально правильно выяснить эффективность того или иного прибора именно для вашего пользования.

Терморегулятор, как говорит само его название, производит регулировку температуры в помещении. Делает он это, измеряя температуру воздуха в комнате, и в зависимости от полученных результатов, и настройки, уже регулирует отопительную систему. То есть, если у вас установлен один или несколько обогревателей, не важно, которые нагнали определённую температуру, и после чего выключаться, то это и есть работа нашего терморегулятора. Принцип работы прост и не требует каких-то углублённых знаний.

На данный момент на рынке можно найти два вида термостатов: электронный и механический. На вид они все похожи на коробок небольшого размера, зачастую сделанного из пластмассы. На лицевой части обязательно имеется регулятор температуры, хотя бывают модели, где он размещён с боку. Вид прибора зависит от производителя, модели и соответственно от его цены. Как правило, механические регуляторы температуры, имеют управление в виде колеса или кнопочек, а электронные оснащены сенсорным дисплеем или большим набором кнопок, а также имеют дистанционное управление.

Производители рекомендуют использовать механические терморегуляторы только в том случае, когда в помещении всегда кто-то находиться. Электронные более умные в этом плане и не нуждаются в постоянном контроле.

Подключаются термостаты ко всем современным обогревающим устройства и инфракрасные обогреватели не исключение. Именно про них речь и пойдёт в нашей статье.

Установка терморегулятора на ИК обогреватель

Монтаж такого оборудования как терморегулятор, не требует больших знаний в сфере электротехники, однако некоторые пункты нужно знать обязательно. Например, необходимо подобрать правильное место для размещения вашего прибора, независимо от его разновидности. Лучше всего производить монтаж в местах с низкой влажностью, приборы этого очень сильно не любят, могут глючить и через время вообще прийти в негодность, особенно это касается механических устройств, так как электронные больше защищены от внешнего воздействия и имеют герметизацию. Также не стоит размещать прибор возле источников тепла или солнечного света, например, возле кухонной печи, обогревателей и напротив открытых окон. Это первый шаг при установке терморегулятора для инфракрасных обогревателей – подбор места установки.

Далее следует уже сама установка. В этот процесс входит подключение прибора к сети и обогревателю. Для корректного соединения всех элементов между собой, используется автоматическое реле, которое служит источником питания для вашего обогревательного прибора, в нашем случае ИК обогревателя. Существует несколько схем, которые используются для монтажа термостатов, они будут предоставлены ниже.

Схемы подключения терморегулятора к обогревателю

Существует несколько схем подключения терморегулятора в систему отопления, как простых, так и сложных, однако это можно сделать своими руками. Итак, самым простым вариантом будет схема с одним термостатом и одним обогревателем. Схема ну очень проста: автомат имеет две пары контактов, один из них присоединяется непосредственно к терморегулятору. Естественно контакты — это ноль и фаза, каждому знакомому с электротехникой должны быть понятны эти значения. Остальная пара проводов соединяется уже с обогревателем.

Вариант номер два немного посложнее, так как подразумевает параллельное подключение обогревателя через термостат. Этот способ позволяет подключить к терморегулятору несколько отопительных приборов. Схема тоже достаточно проста, если в ней разобраться. От автоматического выключателя пара проводов идёт на термостат, а уже от него идёт разводка контактов на ваши ИК обогреватели.

Самым сложным, является схема соединения, в которой также используется один терморегулятор для нескольких приборов обогрева помещения, но отличие от второго в самом подключении. Итак, для того, чтобы смонтировать эту схему, используется магнитный пускатель, а схема подключения индивидуальная. Так же есть уже готовые схемы, просто бери да устанавливай, однако это не гарантирует вам стабильной работы системы. Данный вариант является самым практичным и распространённым.

Вывод

Терморегулятор для инфракрасных обогревателей является отличным решением для отопительной системы дома, офиса и прочего. Подключение осуществляется как самостоятельно, так и при помощи мастера. Как подключить терморегулятор к инфракрасному обогревателю вы можете найти инструкцию в комплекте с прибором или найти в интернете. Надеемся наша статья была полезна.

tehrevizor.ru

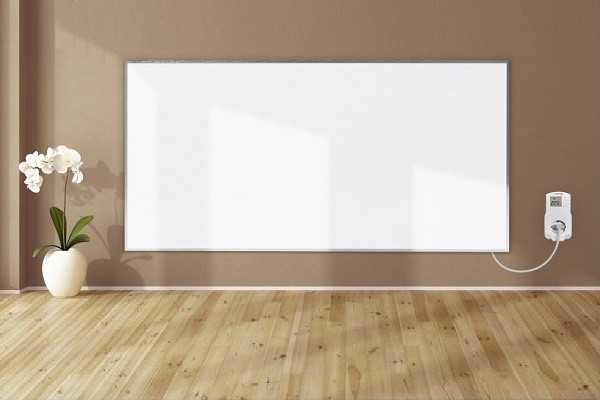

Терморегулятор в розетку для бытовых обогревателей: сравнительный обзор

От температуры воздуха в окружающем пространстве зависит настроение людей, самочувствие и работоспособность. Ее значение, комфортное для каждого человека, весьма индивидуально. Если одним людям хорошо работается при +18°С, то другим необходимо не менее +23°С.

В таких случаях удобно устанавливать терморегулятор в розетку для бытовых обогревателей, чтобы задать нужный температурный режим. Устройство самостоятельно считывает температуру в помещении и контролирует работу нагревателя.

Согласитесь, это очень удобно – не придется постоянно отвлекаться на включение, выключение обогревателя. Осталось только подобрать оптимальный терморегулятор и установить его. Мы подскажем вам, как это сделать.

Чтобы разобраться в многообразии предложений, надо выяснить особенности работы разных терморегуляторов, учесть параметры, определяющие практичность самого прибора и комфортность эксплуатации обогревателя. Монтаж термостата достаточно прост, главное – придерживаться правил установки, обозначенных в статье.

Содержание статьи:

Терморегулятор: назначение и принцип работы

Находясь в офисе, хочется, чтобы ничего не отвлекало, а все мысли были сосредоточены только на рабочем процессе. Достичь этой цели помогает оптимальный температурный режим в помещении.

Хорошо, если не нужно в холодную пору года приносить с собой теплый джемпер, чтобы слегка отогреться, бегать к обогревателю или кондиционеру, устанавливая и меняя настройки. Регулировать температуру в помещении поможет терморегулятор.

Галерея изображений

Фото из

Терморегуляторы — устройства, реагирующие на изменение температурного фона в помещении, поддерживающие заданный уровень обогрева

Миниатюрное устройство оснащено датчиком, реагирующим на падение или повышение температуры, в след за чем включающее/отключающее обогреватель

В линейке устанавливаемых в розетку термостатов есть модели, работающие в тандеме со всеми видами обогревательных агрегатов

Промышленностью выпускаются термостаты с вмонтированными датчиками, фиксирующими только инфракрасное излучение. Предназначены они для ИК систем, включая полы, стеновые панели, потолочные системы и прочие виды обогрева

Для контроля работы обогревателя дома можно приобрести как беспроводное, так и смарт-устройство с электронным управлением

Если не устраивают электронные варианты, можно приобрести термостат с поворотным механизмом, предназначенным для выбора приоритетного диапазона температур

Для установки в хозблоках промышленных предприятий и частных погребах выпускают разновидности, работающие и на охлаждение, и на обогрев

Убедительное преимущество терморегуляторов в розетку — возможность переносить их вместе с перемещением обогревателей

Внешний вид терморегулятора

Полезное миниатюрное устройство

Подключение конвекторной панели

Терморегуляторы для инфракрасных систем

«Проводные» и беспроводные варианты

Терморегулятор с механическим управлением

Возможность работать на обогрев и на охлаждение

Мобильность терморегуляторов в розетку

Назначение бытового регулятора температуры

Удобно, когда работает обогреватель и не требует к себе дополнительного внимания. Еще хорошо, когда его совсем не надо выключать, а если станет прохладно в комнате, снова бежать и включать в сеть. Следить за температурой в помещении помогают термостаты. Причем самый простой и популярный вариант среди потребителей – розеточный.

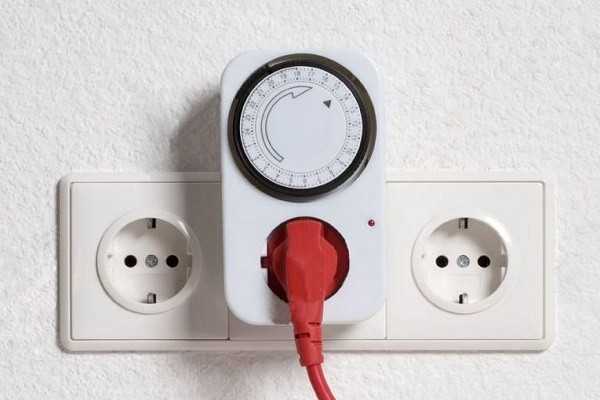

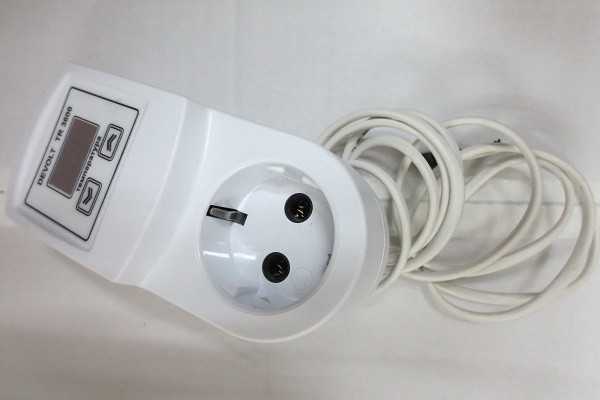

Розеточный, он же, терморегулятор, устанавливаемый в розетку. Это устройство, позволяющее добиться оптимальной температуры в доме/квартире/офисе. С помощью  оно контролирует температурный режим в конкретном помещении, ориентируясь на показатели, заданные пользователем.

Вариант термостата, устанавливаемого в розетку, наиболее прост в монтаже. Он не требует использования различных инструментов и специальных навыков

Одно из существенных преимуществ использования розеточных термостатов – не нужно приглашать специалиста для их монтажа. Справиться с установкой способен любой человек, впервые столкнувшийся с прибором.

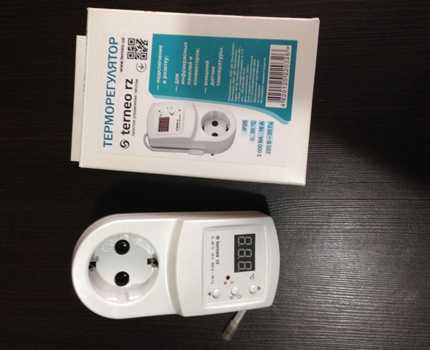

Розеточный терморегулятор выглядит как розетка-переходник или накладка. С обратной стороны у него имеется вилка для подключения в сеть, а с лицевой – розетка, в которую предстоит вставить вилку бытового обогревателя.

Включив прибор в обычную розетку, можно увидеть, как на экране загорится лампочка

Многие модели термостатов можно использовать не только для контроля работы обогревательных приборов, но и для кондиционеров, светильников, электрических чайников и прочей техники, питающейся от электричества. В зависимости от типа прибора отличаются его возможности и, соответственно, количество настроек, которые можно совершать.

Особенности работы розеточного термостата

Для начала работы потребуется вставить терморегулятор в обычную розетку, которая будет использоваться для включения бытового обогревателя. Его работа не зависит от типа обогревательного прибора, марки и производителя. Важно лишь одно – чтобы мощность обогревателя не превышала допустимое значение мощности, на которое рассчитан термостат.

Далее нужно установить желаемые настройки температурного режима для конкретной комнаты. Вставить вилку обогревательного прибора в разъем терморегулятора. Все – обогреватель начнет греть помещение, пока температура в нем не достигнет верхнего предела температурного диапазона, установленного хозяином.

Настройка диапазона желаемых температур происходит с помощью специальных кнопок, размещенных на лицевой части устройства

Принцип работы розеточного термостата заключается в том, что специальный датчик собирает информацию о температуре вокруг себя. Если она достигает нижней границы, установленной пользователем, то срабатывает реагирующий механизм – реле или биметаллическая пластина и цепь замыкается.

Соответственно, обогревательный прибор, подключенный через термостат, получает доступ к электричеству и начинает работать на обогрев.Когда комната прогрелась, а ее температурный режим достиг верхней границы диапазона, установленного хозяином, датчик фиксирует это.

Реагирующий механизм получает информацию и закрывает доступ к электросети. Если устройство оснащено биметаллической пластиной, то она, нагреваясь, сама размыкает цепь, и подача электроэнергии к обогревателю прекращается.

По схожей схеме работают и регуляторы температуры теплого пола. Подробнее о таких устройствах читайте .

А вот функционируют по другому принципу. Такие термоголовки устанавливают непосредственно на отопительный прибор.

Видео-описание предназначения и работы розеточного термостата Enaut:

Виды термостатов для обогревателей

Рынок изобилует предложениями о покупке терморегуляторов. Производители предлагают такое обширное разнообразие моделей, среди которого несложно потеряться. Все устройства отличаются внешним видом, цветом, используемым для производства материалом, выполняемыми функциями, типом настроек, стоимостью.

Стационарный вид термостатов предстоит сначала монтировать на стену, а затем подключить провода, используя схему подключения, приведенную в инструкции к конкретной модели

В зависимости от типа монтажа термостаты делят на два типа:

• стационарный – прибор устанавливают в стену, подключаясь к проводке;
• переносной или розеточный – можно свободно переносить и использовать в любой комнате.

Большим спросом среди покупателей пользуется терморегулятор, устанавливаемый в розетку. Простота подключения, настройки и использования покоряет многих потенциальных клиентов.

Ведь подключив обогреватель через розетку-термостат и задав режим работы на неделю, можно спокойно уезжать в командировку. Все растения будут находиться в комфортных условиях, а счет за электричество не испугает.

По типу расположения датчиков температуры терморегуляторы делятся на:

• модели с выносным датчиком;
• термостаты со встроенным датчиком.

Выносной датчик обычно расположен на конце кабеля, присоединенного к самому регулятору. Длина провода может быть самой различной – как короткая, так и довольно внушительная. Чаще всего встречаются модели с длинным кабелем от 1,5 м до 3 м и с коротким – от 10 см до 20 см.

Длина кабеля у моделей с выносным датчиком может достигать 3 м и более, все зависит от модели

По конструкционным особенностям бывают такие виды терморегуляторов:

• механические;
• электронные;
• GSM управляемые;
• Wi-Fi регулируемые.

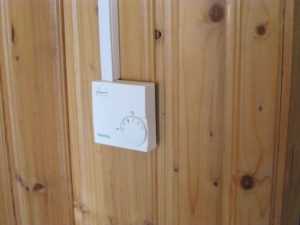

Механические модели

Такие термостаты считаются самыми простыми и доступными по цене. В них основным реагирующим элементом служит биметаллическая пластина. Регулировка и настройки прибора происходят с помощью рычага или поворотного колесика.

Основная сложность заключается в монтаже – механические модели устанавливаются в стену и подключаются к питающему проводу. Из-за этой особенности многие потенциальные клиенты, не имеющие опыта монтажа электрооборудования и соответствующих инструментов, отказываются от механических моделей.

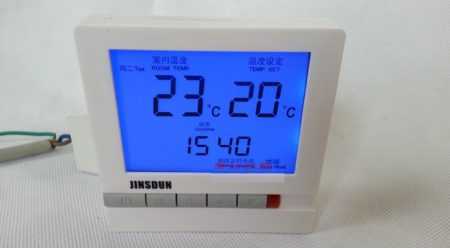

Электронные терморегуляторы

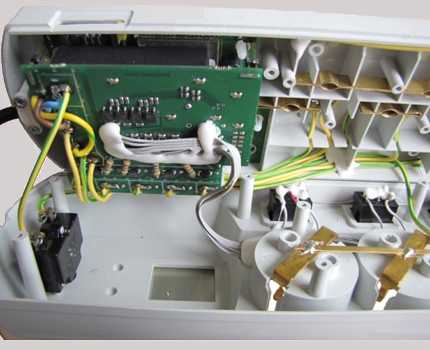

Работают благодаря наличию электронной схемы. Она состоит из датчика, выходного реле, накладных/сенсорных кнопок управления, иногда поворотного колесика, микропроцессора, обрабатывающего входные команды и выдающего сигналы, термометра (резистивного датчика), измеряющего температуру.

У этого типа контроллеров есть монитор, выводящий заданные значения температур. Для питания электронным термостатам нужно 24 В.

Среди них есть программируемые модели, в которых можно настраивать разные режимы работы – на день, ночь, выходной, рабочий, на неделю. Такие электронные терморегуляторы могут работать от встроенного, от выносного или от двух вместе датчиков температуры.

Повышение температуры снижает сопротивление датчика, в определенный момент, когда достигнута критическая заданная температура срабатывает термостат и размыкает цепь – отключается обогреватель. И наоборот.

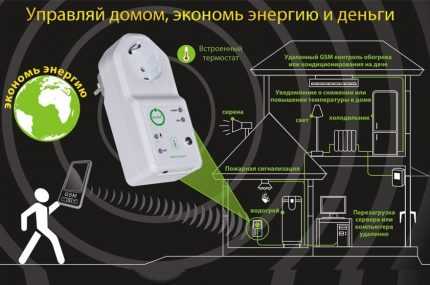

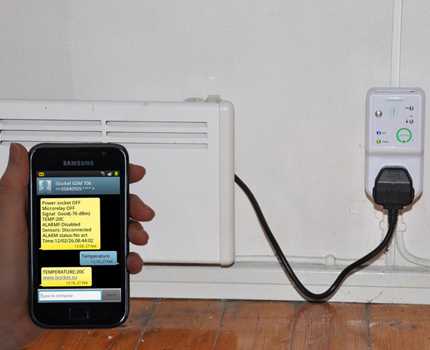

GSM управляемые контроллеры

Устройства позволяют посылать команды из любой точки города. Главное, чтобы была мобильная связь в месте установки розеточного термостата и в месте нахождения его хозяина. Для их работы требуется сим-карта мобильного оператора, которая устанавливается в специальный разъем контроллера.

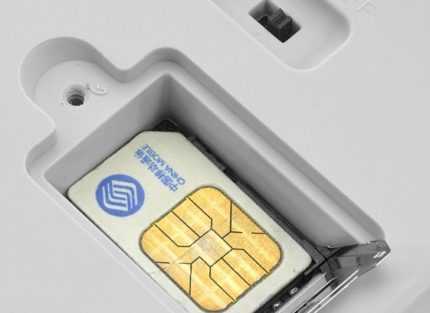

В устройствах, контролируемых по смс, с обратной стороны есть специальное гнездо для установки sim-карты

Чаще всего многие GSM управляемые устройства имеют весьма обширные возможности, позволяющие контролировать не только температуру воздуха в доме, но и включение бойлера, кофеварки, электрического чайника или других приборов. Основной недостаток этих моделей – стоимость, которая может достигать довольно высоких пределов.

Модели приборов, умеющие принимать команды о включении и выключении обогревателя посредством звонка или смс-сообщения, удобно контролировать, находясь на значительном расстоянии от квартиры/дачи

Переносные  в обычные розетки, предварительно пополнив счет и активировав, новую СИМ-карту.

Розеточные контролеры, управляемые по интернету и телефону, являются самыми дорогими в этом сегменте. Но количество выполняемых функций с легкостью компенсирует этот недостаток (+)

Демонстрация работы умного устройства – розеточного GSM термостата:

Wi-Fi регулируемые термостаты

Дорогостоящие и многофункциональные розеточные терморегуляторы. Многими из них можно управлять как с помощью sms-сообщений и звонков, так и с использованием интернета. Обязательное условие – наличие в доме Wi-Fi-связи.

Нюансы выбора терморегулятора

Приняв решение о покупке розеточного термостата для контроля работы бытового обогревателя, предстоит подобрать нужную модель. Ведь важно, чтобы покупка полностью удовлетворила все требования и пожелания покупателя.

Рынок терморегуляторов, устанавливаемых в розетку, изобилует разнообразными моделями. Впервые столкнувшись с необходимостью такого рода покупки, надо предварительно определиться, каким критериям должен соответствовать прибор. От предъявляемых к нему требований напрямую будет зависеть стоимость.

Во-первых, выбирая контроллер для своего обогревательного прибора, надо обратить внимание на модели, контролирующие температуру воздуха. Ведь есть устройства, следящие за температурой в самом обогревателе. Такой вариант не позволит достичь максимально комфортных условий в нужной комнате.

Во-вторых, следует учитывать мощность своего обогревателя. Она не должна превышать максимально допустимую нагрузку на терморегулятор. Производители чаще всего выпускают модели, выдерживающие нагрузку в 2 кВт, 3 кВт, 3,5 кВт.

Оптимально, если потребности обогревательных приборов будут на 30% меньше, чем указано в технических данных контроллера.

С обратной стороны розеточного контролера часто производитель наносит информацию об его основных технических параметрах – мощности, напряжении, регулируемом диапазоне и прочие

В-третьих, важное значение имеет назначение помещения, где предстоит установить розеточный термостат. Каждая модель устройств имеет индивидуальные технические характеристики, в том числе, диапазон регулируемых температур.

Возможные значения температурной градации:

• -5°С до +45°С;
• 0°С до +100°С;
• -15°С до +30°С;
• и другие варианты.

В зависимости от предназначения комнаты следует подбирать терморегулятор с соответствующим температурным диапазоном.

В-четвертых, нужно решить, какие еще функции должен иметь покупаемый прибор. Если ему предстоит только контролировать работу бытового обогревателя, включая и выключая его при необходимости, то это будут более дешевые модели.

В случае, когда требуется вариант терморегулятора, умеющего принимать команды через интернет и присылать отчет об их выполнении, речь пойдет о совсем другом уровне цен. Эти умные приборы, помимо программируемого температурного режима на каждый день недели, способны управлять и другой техникой, находящейся в доме.

Использовать модели с такими возможностями лишь для контроля работы обогревательных приборов целесообразно в загородном доме. За пару часов до приезда можно прислать с телефона или по интернету команду о нагреве помещений до +19°С.

На все остальное время, когда дачей никто не пользуется, можно установить режим нагревания воздуха в комнатах до +7°С. Такая температура поможет поддержать комфортные условия для мебели и растений при экономном расходовании электроэнергии.

Модели, управляемые с телефона и компьютера, можно оставлять без присмотра. Если прекратится электроснабжение, прибор успеет уведомить о случившемся владельца

В-пятых, подбирая оптимальную модель контроллера, можно заметить, что приборы западных производителей стоят немного дороже отечественных аналогов, хотя качество многих недорогих устройств находится на высоком уровне.

Чаще всего покупают розеточные терморегуляторы таких производителей, как Sardo (Китай), Deegre, Devolt, Terneo, Tessla, Digitop, Enaut, Hager EK051 (Франция), Socket и другие.

В-шестых, не стоит забывать про . В большинстве случаев она составляет IP20. Такие модели категорически запрещено использовать в ванных комнатах и других помещениях с повышенным уровнем влажности. В целях безопасности для подобных комнат следует выбирать модели, у которых степень защиты IP44 и выше.

Дополнительный критерий выбора терморегулятора – цвет и форма, которые позволят ему гармонично вписаться в существующий интерьер комнаты. Что касается размера, то все предложения отличаются компактностью. Также существуют модели, в которых предусмотрена защитная блокировка от детей.

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения. Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Выводы и полезное видео по теме

Виды терморегуляторов и их сравнение:

Выбрав оптимальную модель терморегулятора и правильно установив его в розетку, можно сделать свою жизнь значительно комфортней.

Теперь, чтобы поддерживать в доме/офисе нужный температурный режим, не придется постоянно уделять внимание обогревателю, включая и выключая его. Термостат сам будет контролировать этот процесс, учитывая установленные пользователем настройки, что поможет экономно расходовать электроэнергию.

Подыскиваете практичный и удобный терморегулятор на розетку? Или есть опыт использования таких девайсов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании термостатов для обогревателей.

sovet-ingenera.com

Как подключить терморегулятор к инфракрасному обогревателю через розетку?

Сегодня большой популярностью пользуются инфракрасные обогреватели. Они отличаются способом установки, особенностями эксплуатации и ценой. Однако их принцип работы схож. Это достаточно экономичные электрические приборы, применяемые для отопления различных помещений.

Чтобы снизить расход электроэнергии и иметь возможность контролировать температуру нагрева в помещении, применяются различные терморегуляторы. В продаже представлено множество моделей подобного оборудования. Как подключить терморегулятор к инфракрасному обогревателю, будет подробно рассмотрено в статье.

Разновидности инфракрасных обогревателей

Сегодня инфракрасные отопительные приборы пользуются высоким спросом. Это эффективное оборудование, которое способно быстро нагреть помещение до требуемой температуры. Принцип их работы прост. Выделяемые обогревателем лучи схожи с теплом от солнца. Они нагревают предметы в помещении. При этом воздух остается прохладным.

У многих покупателей подобных приборов возникает вопрос: зачем нужен блок управления нагревом, можно ли подключить инфракрасный обогреватель без терморегулятора? Теоретически представленное оборудование может работать без регулятора. Однако при его включении в цепь можно создавать оптимальные условия микроклимата в помещении.

Инфракрасные обогреватели могут устанавливаться на стены, потолок или монтироваться под напольное покрытие (инфракрасная пленка). Каждая из представленных разновидностей имеет свои особенности. Однако общий принцип у них схож.

Зачем нужен терморегулятор?

Многие владельцы частной недвижимости слышали утверждение, что инфракрасные обогреватели отличаются высокими показателями энергоэффективности. Это позволяет сократить расходы на оплату электроэнергии и создать при этом комфортные условия внутри помещения.

Однако это утверждение будет не всегда справедливым. Чаще всего при обустройстве системы из инфракрасных обогревателей мастер делает запас мощности, который позволяет обеспечить качественное отопление даже в очень сильный мороз. Однако когда на улице становится теплее, часть электроэнергии расходуется впустую. В этом случае обогреватель перманентно работает на полную мощность, потребляя заявленные производителем, например, 2 кВт электроэнергии в час.

Чтобы иметь возможность регулировать температуру в помещении, применяются специальные приборы. Большим спросом пользуется продукция компаний Terneo, Devi, Ballu. Как подключить инфракрасный обогреватель к терморегулятору, описывает инструкция производителя. При установке этого прибора можно экономить до 30 % энергоресурсов.

Механические терморегуляторы

Чтобы понять, как правильно подключить инфракрасный обогреватель к терморегулятору, нужно вникнуть в принцип устройства и работы представленного оборудования. Все терморегуляторы можно разделить на механические и электронные. Первый вариант имеет кнопку включения и выключения, колесико для настройки температуры в помещении и световой индикатор.

Когда температура в помещении поднимется до заданного пользователем уровня, механизм разъединит цепь. Электричество перестанет поступать к обогревателю. Какое-то время он находится в отключенном состоянии. Как только температура в помещении опустится на 1 ºС, терморегулятор снова включит инфракрасный обогреватель.

Электронный терморегулятор

Электронные приборы являются более сложным оборудованием. Они имеют дисплей, на который выводится вся необходимая информация. Такие приборы могут быть программируемыми и непрограммируемыми.

В первом случае пользователь может задать временные диапазоны, в которые нагрев в помещении будет актуальным. Когда же все домашние уходят днем по своим делам, терморегулятор поддерживает минимальный нагрев в помещении.

Особенности монтажа

Чтобы понять особенности проведения монтажа управляющего прибора, можно рассмотреть для примера, как подключить терморегулятор «Балу» к инфракрасному обогревателю. Практически все механические разновидности имеют идентичный принцип установки.

Представленный терморегулятор рассчитан на максимальную нагрузку 16 А (3,5 кВт). Это означает, что к нему можно подключить один или несколько обогревателей, которые в сумме имеют номинальную мощность потребления до 3,5 кВт (а лучше еще меньше). В корпусе терморегулятора есть датчик. Он замеряет уровень нагрева в помещении.

Чтобы прибор выполнял возложенные на него функции в полном объеме, необходимо выполнить все рекомендации производителя по установке. Терморегулятор нужно устанавливать на расстоянии от пола 1,5 м. При этом под него нужно подложить слой утеплительного материала. Запрещается закрывать прибор шторами, мебелью и прочими предметами, которые затрудняют поступление воздуха к регулятору.

Схема подключения

Рассматривая, как подключить инфракрасный обогреватель через терморегулятор, следует сказать, что он может работать от розетки. Для этого данные объекты соединяют последовательно. Терморегулятор чаще всего устанавливают рядом с розеткой. От нее будет отходить провод, который должен выдерживать суммарную нагрузку обогревателей линии.

Следует отметить, что при эксплуатации розетки необходимо тщательно просчитать суммарную мощность, потребляемую инфракрасным прибором. Если она достигает 2 кВт, другие устройства нельзя подключать к розетке. В этом случае лучше вести отдельную линию для подключения терморегулятора от центрального распределительного щитка.

Если же инфракрасные обогреватели имеют суммарную номинальную мощность до 1,5 кВт, устройство для управления нагревом устанавливают от розетки. Он имеет с обратной стороны 4 клеммы. Две из них предназначены для подключения проводов от сети («фаза» и «ноль»), а две другие – для проводов обогревателя.

Модель с выносным датчиком

Перечисленные выше рекомендации помогут понять, как подключить потолочный инфракрасный обогреватель к терморегулятору. Этот принцип также применяется практически для всех приборов, которые установлены на стенах или потолке. Однако с инфракрасным обогревателем, который находится в полу, дело обстоит иначе.

В этом случае под ламинат или линолеум укладывают специальную нагревательную пленку. Эта система называется «теплый пол». Она является эффективнее, чем настенные или потолочные обогреватели. Чтобы контролировать ее нагрев, чаще всего применяют терморегуляторы с выносным датчиком.

В этом случае от прибора будет отходить еще один провод. На его конце будет установлен небольшой датчик замера температуры. Его необходимо смонтировать непосредственно рядом с пленкой в полу. Для помещений со средней и небольшой площадью инфракрасный теплый пол можно подключать от розетки. Его мощность редко превышает 1,5 кВт.

Изучая, как подключить терморегулятор к инфракрасному обогревателю, необходимо учесть несколько нюансов при монтаже модели с выносным датчиком. С обратной стороны такого прибора будет уже не 4, а 6 клемм. В этом случае установка терморегулятора может быть выполнена на уровне не ниже 0,5 м от пола.

Под конструкцию терморегулятора не потребуется подкладывать утеплительный материал. Замер температуры будет выполняться непосредственно в области пола. Как и в предыдущем варианте приборов без выносного датчика, 2 клеммы предназначены для подключения «фазы» и «нуля» от электрической сети.

Еще две клеммы предназначены для подведения проводов от инфракрасного теплого пола. Еще две дополнительные клеммы нужны для подсоединения проводов датчика. При этом полярность можно не соблюдать. При подключении остальных проводов потребуется подсоединить каждый провод в соответствующее гнездо.

Некоторые нюансы

Рассматривая технологию, как подключить терморегулятор к инфракрасному обогревателю, следует обратить внимание еще на несколько нюансов. При желании модели управляющих устройств с выносным датчиком можно устанавливать и в помещении с настенными или потолочными отопительными приборами. В этом случае можно вынести замеряющее устройство в подходящее место в комнате. При этом терморегулятор можно будет скрыть за шторами. При этом контроль температуры будет проводиться правильнее, точнее, чем при установке устройства со встроенным в корпусе датчиком.

Также следует отметить, что в продаже представлены как накладные, так и врезные модели терморегуляторов. Для тех, кто не хочет высверливать отверстие для подрозетника, рекомендуется приобретать первый тип устройств. Правда, такие терморегуляторы смотрятся массивнее. Они возвышаются над поверхностью стены.

Большей эстетичностью известны врезные терморегуляторы. В случае установки прибора рядом с розеткой потребуется отключить питание линии и просверлить рядом с ней еще одно отверстие размером с подрозетник.

Рассмотрев, как подключить терморегулятор к инфракрасному обогревателю, можно самостоятельно выполнить эту работу.

fb.ru
