Как правильно подключить терморегулятор

]]>]]>Терморегулятор представляет собой устройство для автоматического регулирования количества тепла, выделяемого обогревателем или радиатором. Терморегуляторы могут быть механическими или электронными. Кроме этого, их различают по конструктивным особенностям, способу контроля температуры, а также по способу монтажа. В данной статье рассмотрим, как установить терморегулятор на примере программируемого терморегулятора для системы «теплый пол».

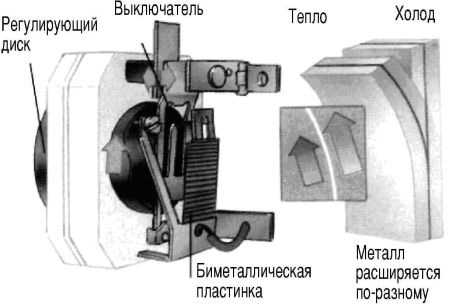

Принцип работы

Прежде чем выполнять подключение терморегулятора, следует получить информацию о принципе его действия, что заметно облегчит понимание схемы установки. Терморегулятор для теплых полов имеет выносной датчик, который измеряет температуру окружающей среды и передает информацию на сам регулятор. Терморегулятор, в свою очередь, производит сравнение полученной информации с заданными параметрами и воздействует на орган управления отопительным прибором.

Подключение терморегулятора

Задача, как подключить терморегулятор, актуальная для всех видов теплых полов: резистивного нагревательного кабеля, теплового мата и пленочного теплого пола.   Схема подключения терморегулятора обычно приводится на упаковке или в прилагаемой инструкции. В противном случае, можно воспользоваться информацией представленной ниже:

1

Перед решением задачи, как подключить терморегулятор, необходимо снять напряжение с электропроводки для того чтобы обеспечить безопасное проведение работ. Отсутствие напряжения обязательно проверяется щупом или мультиметром в любой розетке или распределительной коробке.
2

После этого необходимо подготовить место для установки терморегулятора. Например, если он монтируется в стену, необходимо произвести монтаж установочной коробки и подвести к ней фазный и нулевой провод питающей сети. В том случае, когда терморегулятор просто включается в розетку, необходимо произвести ее монтаж в удобном для использования месте.

3

Следующий этап – подключение датчика. Для этого его можно уложить в пластиковую гофру, которая скотчем крепится к полу между витками резистивного кабеля. Датчик подключается к двум контактам терморегуляторы, которые обычно маркируются литерой С (температура).
4

После установки датчика необходимо выполнить подключение терморегулятора к питающей сети, для чего к нему подключается фаза и ноль от вводного щитка или ближайшей распределительной коробки.
5

Последний этап – подключение теплых полов (мата или кабеля) к терморегулятору. Для этого необходимо соединить нулевой провод, фазный и «землю» с соответствующими контактами терморегулятора (обычно они маркируются  N, L, PE, соответственно).

К одному терморегулятору может быть подключено одновременно несколько нагревательных матов или кабелей. В таком случае они соединятся параллельно. Единственное, что необходимо при этом учитывать, что датчик температуры все равно остается один, и он будет учитывать температуру только в одном помещении. Поэтому при значительной разнице температур в комнатах, установка одного терморегулятора неэффективна.

Советы, как подключить терморегулятор:

Одними из наиболее эргономичных являются терморегуляторы, которые монтируются в стандартное розеточное гнездо (утопленный монтаж). Такая конструкция отличается аккуратным и компактным внешним видом.
В случае, когда терморегулятор подключается отдельным проводом от вводного распредщита, необходима установка автоматического выключателя на это присоединение.

Пример подключения терморегулятора теплого пола

Основным элементом теплого электрического пола является система нагревательных элементов, скрытых под напольным покрытием.

В зависимости от вида нагревательных элементов, а также от размеров и формы комнаты выбирается та или иная схема прокладки соединительных проводов и установки самих элементов. Для подключения каждого нагревательного элемента к сети используется терморегулятор.

Терморегулятор предназначен для поддержания в помещении заданной температуры путем управления нагревательными элементами в теплом полу.

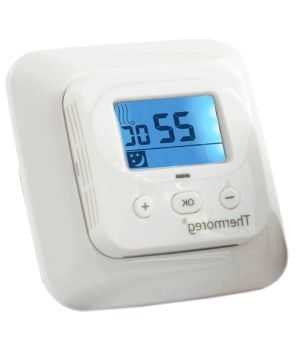

терморегулятор теплого пола

Терморегуляторы бывают нескольких видов, начиная простыми механическими и заканчивая электронными многофункциональными и даже интеллектуальными устройствами.

Терморегуляторы применяются не только для управления теплым полом, но и для управления водяным отоплением.

Существует несколько видов нагревательных элементов, применяемых в теплых полах:

— резистивный нагревательный кабель — является изолированным кабелем, имеющим высокое электрическое сопротивление. Он нагревается при прохождении через него электричества;
— тепловой мат – это конструкция из специальной негорючей теплоизолирующей пленки, на которую уложен резистивный кабель;
— пленочный теплый пол (так называемая нагревательная пленка) — это специальная тонкая пленка(0,5 мм). В нее вмонтированы полосы карбонового полупроводника. При прохождении через эти полосы электрического тока они нагреваются.

Схема подключения терморегулятора

Все элементы теплого пола к электросети подключаются через терморегулятор. Во многих моделях схема подключения терморегулятора изображена на поверхности корпуса самого терморегулятора, что позволяет подключить его самостоятельно, без помощи электрика.

Подключение терморегулятора к сети может быть отдельным, непосредственно от электрощита. В другом случае он может включаться через обычную розетку.

]]>]]>

схема подключения терморегулятора

При отдельном подключении для включения, выключения терморегулятора, а также для защиты должен быть предусмотрен автоматический выключатель. Если же терморегулятор подключается через розетку, то нужно учесть все другие электрические приборы, которые подключаются к этой розетке. Электропроводка может быть открытого или скрытого типа.

Допускается ли использование одного терморегулятора в нескольких помещениях?

При установке терморегулятора необходимо учитывать, что поддерживаться заданная температура будет лишь в том месте, где находится датчик. Уложенные в нескольких помещениях кабели необходимо подключать по параллельной схеме, как и при подключении к терморегулятору одного нагревательного кабеля.

Не стоит применять один терморегулятор в случае, когда условия эксплуатации помещений отличаются (ванная комната и кухня), а также когда комнаты имеют разные показатели теплопотерь (комната и балкон).

Терморегулятором будет отслеживаться температура лишь в том помещении, где установлен температурный датчик. В других помещениях пол может быть слишком горячим или слишком холодным.



Как выбрать терморегулятор для пола

]]>]]>Различные терморегуляторы для теплого пола выполняют управление и регулирование обогревом, обеспечивая наиболее оптимальную температуру в помещении. Только с помощью терморегулятора можно включить, настроить или выключить систему теплых полов.
Общие сведения

Известно, что теплые полы могут быть водяными, электрическими и инфракрасными. И одним из элементов этих систем является терморегулятор (или термостат), позволяющий регулировать весь процесс обогрева пола.

Управление терморегулятором может быть программируемым (автоматизирующим систему) или электрическим. Задавать необходимую температуру нагрева позволяет встроенный часовой датчик. Он же управляет включением и выключением системы.

Терморегулятор может устанавливаться в монтажную коробку на стене или накладным способом. Подключение терморегулятора теплого пола выполняется в обычную электрическую сеть. В случае с использованием системы теплого пола во влажных помещениях, терморегулятор выносится за их пределы.

Функции терморегуляторов:

включение и выключение системы;
функции поддержания тепла;
автоматический подогрев до нужной температуры к определенному времени;
функции экономии энергии;
функции контроля электроэнергии и другие.

Как выбрать терморегулятор?

При выборе терморегулятора стоит учитывать, что он не только должен включать и выключать систему теплого пола, но и обеспечивать необходимую температуру, а также соответствовать коммутируемой мощности системы. В большинстве случаев предельная мощность бытовых вариантов терморегуляторов составляет 3 кВт.

Нет необходимости для теплого пола использовать терморегулятор с датчиками показаний температуры воздуха в помещении. Эти данные могут искажаться различными факторами, например, сквозняком, потоками воздуха от других приборов и пр.

Для небольших помещений лучше не использовать программируемый термостат, так как нагрев такого помещения может потребоваться в любую минуту и очень быстро.

Программируемые модели больше подходят для больших по площади помещений. Их суммарная установленная мощность может составлять до 3 и более кВт. В этом случае прибор окупится за короткое время.

Самыми популярными считаются электронные бытовые термостаты с датчиками пола. Они отличаются доступностью по цене, простотой в использовании, а также высокой надежностью.
Классификации терморегуляторов:

Классификация по мощности.

Это один из самых важных параметров для выбора термостата. В приборе указывается номинальная мощность теплого пола, на которую рассчитан данный терморегулятор.

]]>]]>Схема подключения терморегулятора

Бывает, что теплые полы используются на очень большой площади, превышающей возможности самых мощных терморегуляторов. В таких случаях либо приходится делить помещение на зоны с использованием для каждой отдельного термостата, либо использовать дополнительный вид оборудования: магнитный пускатель. Этот прибор защищает термостат от перегрузок. Он приобретается отдельно.

По типу монтажа.

Тип монтажа терморегулятора для теплого пола определяется по виду приборов: накладные или встраиваемые терморегуляторы. Встраиваемые модели требуют выполнения отверстий в стене. Накладные устанавливаются в специальный монтажный короб, который крепится к стене. Выполнить монтаж терморегулятора можно по прилагаемой схеме.

По типу управления системой.

Есть варианты терморегуляторов для пола с уже встроенными датчиками, регулирующими температуру воздуха. Некоторые терморегуляторы снабжены выносным датчиком температуры. Также терморегуляторы могут оба варианта датчиков: выносные и встроенные.

По функциональным возможностям.

В этой классификации термостаты могут быть программируемыми и непрограммируемыми. Очень удобны функции программируемых терморегуляторов, способные задавать режим работы теплого пола на несколько дней. Непрограммируемые модели более просты в управлении и доступны по цене. Но некоторые из этих моделей могут иметь таймер обратного отсчета, то есть времени, когда обогрев пола должен отключиться.

По внешнему виду терморегулятора.

Самые разнообразные формы, виды, расцветки и модели терморегуляторов доступны в магазинах. Можно выбрать наиболее подходящие к вашему интерьеру.
Работа терморегулятора

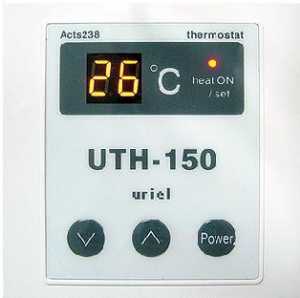

]]>]]>Терморегулятор для теплого пола на радиоканале

Как правило, к любой модели прилагается инструкция и схема подключения терморегулятора теплого пола. В общих чертах инструкция по работе прибора выглядит следующим образом.
Подготовка к работе.

выполнение наружного и внутреннего осмотра на предмет выявления наличия или отсутствия посторонних предметов или мусора на оборудовании;
проверка надежности креплений и соединений системы;
проверка правильности выполненного подключения термопары, а также подключения нагрузки.

Управление

питание включается после подключения термостата к сети и нажатия кнопки «0»;
регулирование температуры производится кнопками «^» и «v» (в большинстве моделей). Показания отображаются на индикаторе;
также задается необходимая температура нагрева;
при наборе температуры горит индикатор «Set»;
при достижении заданной температуры загорается индикатор «Run»;
отключение от сети выполняется кнопкой «ON/OFF».

Монтаж

Важное условие: монтаж терморегулятора для теплого пола своими руками необходимо выполнять только при отключенном электропитании. Это поможет избежать поражения электрическим током.

Заранее крепится на стене монтажная коробка или выполняется углубление.
Термостат устанавливается в подготовленное углубление или монтируется в короб.
Температурный датчик заключается в гофрированную трубку диаметром 16 мм. Он должен находиться между линиями изгиба кабеля или под инфракрасной пленкой.
Окончание трубки с термодатчиком необходимо плотно заглушить, чтобы не попадала влага.

Установка терморегулятора для водяного теплого пола несколько отличается от электрического. В большинстве случаев трубопровод просто подключается к отопительной системе и никак не регулируется.

Если такой прибор используется, то он может быть установлен вертикально или горизонтально. Рекомендуемая высота – 120 сантиметров от пола. При этом датчик встраивается в пол. Термостаты управляют в системе сервоприводом, регулирующим подачу теплой воды.

]]>http://indeal.ru/publications/kak-pravilno-podklyuchit-termoregulyator]]>

]]>http://electricvdome.ru/tepliy-pol/shema-podkluchenia-termoregulyatora.html]]>

]]>http://sdelai-pol.ru/termoregulyator-dlya-teplogo-pola]]>

kazap.ru

Как правильно подключить терморегулятор видео, фото

Как правильно подключить терморегулятор

Терморегулятор представляет собой устройство для автоматического регулирования количества тепла, выделяемого обогревателем или радиатором. Терморегуляторы могут быть механическими или электронными. Кроме этого, их различают по конструктивным особенностям, способу контроля температуры, а также по способу монтажа. В данной статье рассмотрим, как установить терморегулятор на примере программируемого терморегулятора для системы теплый пол.

Принцип работы

Прежде чем выполнять подключение терморегулятора, следует получить информацию о принципе его действия, что заметно облегчит понимание схемы установки. Терморегулятор для теплых полов имеет выносной датчик, который измеряет температуру окружающей среды и передает информацию на сам регулятор. Терморегулятор, в свою очередь, производит сравнение полученной информации с заданными параметрами и воздействует на орган управления отопительным прибором.

Подключение терморегулятора

Задача, как подключить терморегулятор, актуальная для всех видов теплых полов: резистивного нагревательного кабеля, теплового мата и пленочного теплого пола. Схема подключения терморегулятора обычно приводится на упаковке или в прилагаемой инструкции. В противном случае, можно воспользоваться информацией представленной ниже:

Перед решением задачи, как подключить терморегулятор, необходимо снять напряжение с электропроводки для того чтобы обеспечить безопасное проведение работ. Отсутствие напряжения обязательно проверяется щупом или мультиметром в любой розетке или распределительной коробке.

После этого необходимо подготовить место для установки терморегулятора. Например, если он монтируется в стену, необходимо произвести монтаж установочной коробки и подвести к ней фазный и нулевой провод питающей сети. В том случае, когда терморегулятор просто включается в розетку, необходимо произвести ее монтаж в удобном для использования месте.

Следующий этап – подключение датчика. Для этого его можно уложить в пластиковую гофру, которая скотчем крепится к полу между витками резистивного кабеля. Датчик подключается к двум контактам терморегуляторы, которые обычно маркируются литерой С (температура).

После установки датчика необходимо выполнить подключение терморегулятора к питающей сети, для чего к нему подключается фаза и ноль от вводного щитка или ближайшей распределительной коробки.

Последний этап – подключение теплых полов (мата или кабеля) к терморегулятору. Для этого необходимо соединить нулевой провод, фазный и землю с соответствующими контактами терморегулятора (обычно они маркируются N, L, PE, соответственно).

К одному терморегулятору может быть подключено одновременно несколько нагревательных матов или кабелей. В таком случае они соединятся параллельно. Единственное, что необходимо при этом учитывать, что датчик температуры все равно остается один, и он будет учитывать температуру только в одном помещении. Поэтому при значительной разнице температур в комнатах, установка одного терморегулятора неэффективна.

Советы, как подключить терморегулятор:

• Одними из наиболее эргономичных являются терморегуляторы, которые монтируются в стандартное розеточное гнездо (утопленный монтаж). Такая конструкция отличается аккуратным и компактным внешним видом.
• В случае, когда терморегулятор подключается отдельным проводом от вводного распредщита, необходима установка автоматического выключателя на это присоединение.

Добавьте заявкуна любые электромонтажные работы и получите предложениясо скидкой до 40%от проверенных мастеров вашего городачерез 20 минут. Это бесплатно!

Видео по монтажу терморегулятора

strojka-remont.6soto4ek.ru

Терморегулятор для теплого пола: инструкция по подключению

Терморегулятор – это специальный прибор управления «теплым полом», который предназначен для поддержания и регулирования температуры пола на необходимом уровне без вмешательства человека. Терморегулятор – сердце теплого пола.

Какие они бывают?

Сегодня различают инфракрасные, электрические или водяные теплые полы, но все они нуждаются в установке такого прибора, как терморегулятор. Он регулирует процесс обогрева, постоянно поддерживая заданную пользователем температуру.

Управляться терморегулятор может электрическим или программируемым способом. Но в каждом из устройств имеется часовой встроенный датчик, который управляет включением/выключением всей системы когда это необходимо.

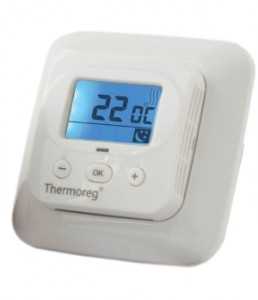

Фото: терморегуляторы

Устанавливаться он может накладным способом на стенке в специально подготовленной монтажной коробке или монтироваться в нее. При этом подключение терморегулятора осуществляется к обычной электрической сети. Если теплый пол организуется в помещении с высокой влажностью, тогда регулятор выносится за его пределы.

Терморегулятор выполняет ряд функций, которые следует знать:

1. Включение или выключение системы
2. Поддержание тепла
3. Экономия расходуемой энергии
4. Контроль за расходом электричества
5. Автоматический подогрев по установленному времени и многое другое

↑ вернуться к содержанию

↑ вернуться к содержанию

Классификация устройств

Терморегуляторы могут классифицироваться по большому ряду критериев, среди которых:

1. Мощность
2. Тип монтажа
3. Тип управляемой системы
4. Внешний вид
5. Функциональные возможности

Мощность – один из основных параметров, на который следует обратить внимание, выбирая термостат. Как правило в инструкции указывается номинальное значение мощности всего теплого пола, которым может управлять терморегулятор.

Иногда приходится обустраивать обогреваемую систему на площадях, значительно превышающих возможности даже самых мощных моделей регуляторов. Имеется сразу два выхода из возникшей проблемы: использовать специальные магнитные пускатели, которые защищают термостат от перегрузок, или поделить пространство на несколько зон, снабдив каждую из них отдельным прибором.

Схема терморегулятора

По типу монтажа терморегуляторы можно поделить на две категории:

1. Встраиваемые модели
2. Накладные модели

Накладные модели необходимо устанавливать в специальный короб, который крепится непосредственно к стенке, а встраиваемые модели монтируются непосредственно в нее. Выполнять монтаж необходимо согласно прилагаемой в комплекте схеме.

Если говорит о типе управления системой, также выделяется несколько вариантов. Иногда терморегулятор продается со встроенным датчиком, который регулирует температуру воздуха, а иногда последний выносится отдельно.

По виду терморегуляторы могут иметь различные формы и расцветку. Каждый желающий легко выберет ту модель, которая прекрасно подойдет непосредственно к его интерьеру помещения.

По функциональным возможностям можно разделить терморегуляторы на две группы:

1. Программируемые
2. Непрограммируемые

Самые простые и доступные по стоимости – непрограммируемые модели, которые лишь поддерживают заданную температуру.

Программируемые устройства более совершенны. Они позволяют задавать пользовательские режимы на несколько суток вперед, включать и выключать систему теплого пола по времени, чтобы она не работала в пустую, когда в помещении никого нет.

↑ вернуться к содержанию

Как правильно выбрать терморегулятор

Выбирая терморегулятор, нужно помнить, что его основные задачи не ограничиваются только включением и выключением системы. Он в первую очередь должен соответствовать коммутируемой мощности. Наиболее распространенными являются устройства, мощность которых составляет 2-3 кВт.

Для обустройства системы «теплый пол» не рекомендуется приобретать устройства, которые оснащаются дополнительными датчиками температуры воздуха. Все дело в том, что их показания могут существенно искажаться за счет сквозняков и прочих факторов.

Если помещение сравнительно небольшое по размеру, не рекомендуется прибегать к помощи программируемого терморегулятора, так как он не позволяет в любую желаемую минуту включить систему обогрева полов и быстро выполнить свою основную задачу.

Программируемые модели рекомендуется устанавливать в очень больших помещениях. При этом монтируется сразу несколько терморегуляторов, у которых суммарная мощность приблизительно равна 2-3 кВт.

Для частного использования самыми доступными являются бытовые электронные термостаты. Во-первых они имеют доступную стоимость, во-вторых отличаются высокой степенью надежности.

↑ вернуться к содержанию

Подключение терморегулятора

У каждой модели в комплекте должны прилагаться схема подключения и инструкция по эксплуатации и настройке устройства, которым рекомендуется строго придерживаться.

Прежде чем приступить к установке и запуску терморегулятора, необходимо провести подготовительные работы:

1. Выполнить наружный и внутренний осмотр предполагаемого места монтажа, убедиться, что в нем не будет оказываться влияния со стороны мусора и прочего оборудования на рабочий механизм
2. Проверить надежность соединительных элементов и креплений
3. Проверить, правильно ли подключены нагрузка и термопары

Одно из важных условий монтажа – электрическая сеть должна быть отключена. Это позволит избежать случаев поражения током.

Вначале в стене выполняется углубление или крепится коробка для монтажа (зависит от типа регулятора). Затем внутрь устанавливается сам прибор. Датчик температуры должен быть заключенным в гофрированную трубку. При этом он должен располагаться либо под инфракрасной пленкой, либо между изгибами кабеля.

Необходимо позаботиться, чтобы окончание термодатчика было надежно защищено от попадания влаги.

В случае строительства нового пола, перед включением термостата, убедитесь, что вся строительная влага испарилась.

Если производится установка терморегулятора для водяного теплого пола, необходимо учесть некоторые дополнительные особенности проводимой работы. Термостат монтируется как в горизонтальном, так и вертикальном положении на высоте 100-120 см и управляет в системе сервоприводом, который регулирует подачу воды. Датчик температуры встраивается непосредственно в пол.

↑ вернуться к содержанию

Инструкция по подключению (видео)

Терморегулятор для теплого пола инструкция по подключению по шагам.

www.pol-comfort.ru

Как правильно подключить терморегулятор: видео, фото

Терморегулятор представляет собой устройство для автоматического регулирования количества тепла, выделяемого обогревателем или радиатором. Терморегуляторы могут быть механическими или электронными. Кроме этого, их различают по конструктивным особенностям, способу контроля температуры, а также по способу монтажа. В данной статье рассмотрим, как установить терморегулятор на примере программируемого терморегулятора для системы «теплый пол».

Принцип работы

Прежде чем выполнять подключение терморегулятора, следует получить информацию о принципе его действия, что заметно облегчит понимание схемы установки. Терморегулятор для теплых полов имеет выносной датчик, который измеряет температуру окружающей среды и передает информацию на сам регулятор. Терморегулятор, в свою очередь, производит сравнение полученной информации с заданными параметрами и воздействует на орган управления отопительным прибором.

Подключение терморегулятора

Задача, как подключить терморегулятор, актуальная для всех видов теплых полов: резистивного нагревательного кабеля, теплового мата и пленочного теплого пола.   Схема подключения терморегулятора обычно приводится на упаковке или в прилагаемой инструкции. В противном случае, можно воспользоваться информацией представленной ниже:

1. Перед решением задачи, как подключить терморегулятор, необходимо снять напряжение с электропроводки для того чтобы обеспечить безопасное проведение работ. Отсутствие напряжения обязательно проверяется щупом или мультиметром в любой розетке или распределительной коробке.
2. После этого необходимо подготовить место для установки терморегулятора. Например, если он монтируется в стену, необходимо произвести монтаж установочной коробки и подвести к ней фазный и нулевой провод питающей сети. В том случае, когда терморегулятор просто включается в розетку, необходимо произвести ее монтаж в удобном для использования месте.
3. Следующий этап – подключение датчика. Для этого его можно уложить в пластиковую гофру, которая скотчем крепится к полу между витками резистивного кабеля. Датчик подключается к двум контактам терморегуляторы, которые обычно маркируются литерой С (температура).
4. После установки датчика необходимо выполнить подключение терморегулятора к питающей сети, для чего к нему подключается фаза и ноль от вводного щитка или ближайшей распределительной коробки.
5. Последний этап – подключение теплых полов (мата или кабеля) к терморегулятору. Для этого необходимо соединить нулевой провод, фазный и «землю» с соответствующими контактами терморегулятора (обычно они маркируются  N, L, PE, соответственно).

К одному терморегулятору может быть подключено одновременно несколько нагревательных матов или кабелей. В таком случае они соединятся параллельно. Единственное, что необходимо при этом учитывать, что датчик температуры все равно остается один, и он будет учитывать температуру только в одном помещении. Поэтому при значительной разнице температур в комнатах, установка одного терморегулятора неэффективна.

Советы, как подключить терморегулятор:

• Одними из наиболее эргономичных являются терморегуляторы, которые монтируются в стандартное розеточное гнездо (утопленный монтаж). Такая конструкция отличается аккуратным и компактным внешним видом.
• В случае, когда терморегулятор подключается отдельным проводом от вводного распредщита, необходима установка автоматического выключателя на это присоединение.



Добавьте заявку на любые электромонтажные работы  и получите предложения со скидкой до 40 % от проверенных мастеров вашего города через 20 минут. Это бесплатно!

Видео по монтажу терморегулятора
