Как правильно выбрать стабилизатор напряжения для дома

Выбор стабилизаторов напряжения у многих рядовых пользователей вызывает массу вопросов, которые они в основном решают уже непосредственно при покупке в магазине у самого продавца-консультанта. При этом у менеджера всегда есть свой интерес в реализации именно того товара, который выгоден в первую очередь ему, а не вам.

Ознакомившись с советами в данной статье вы уже на 100% будете знать какой именно стабилизатор вам необходим и почему. Поход в магазин будет заключаться лишь в поиске наличия такого стабилизатора в их ассортименте и его цене.

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

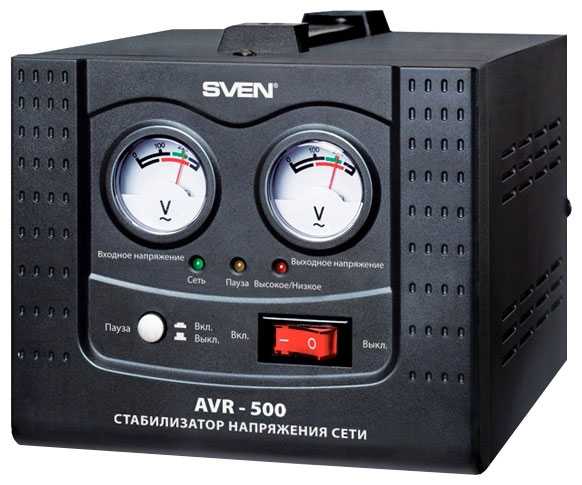

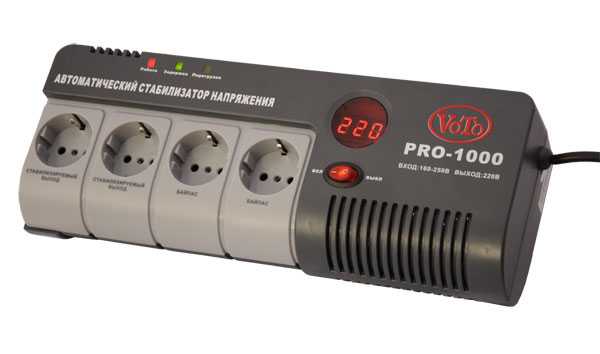

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата.

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

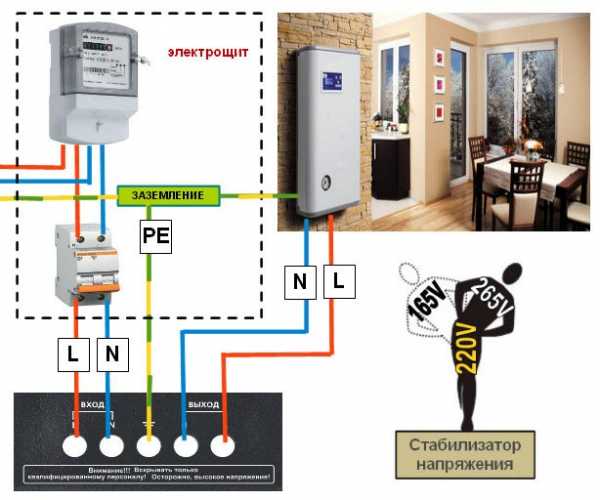

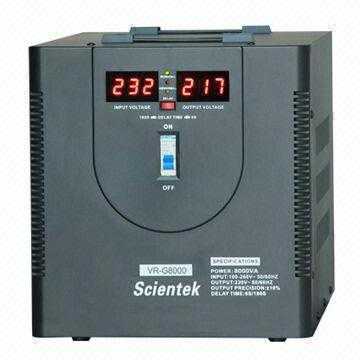

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

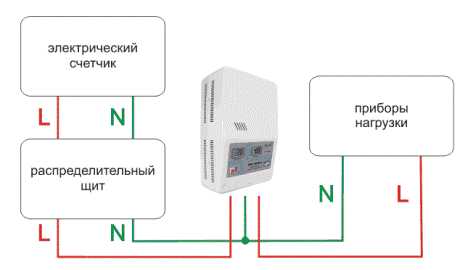

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков.

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f.

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8.

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%

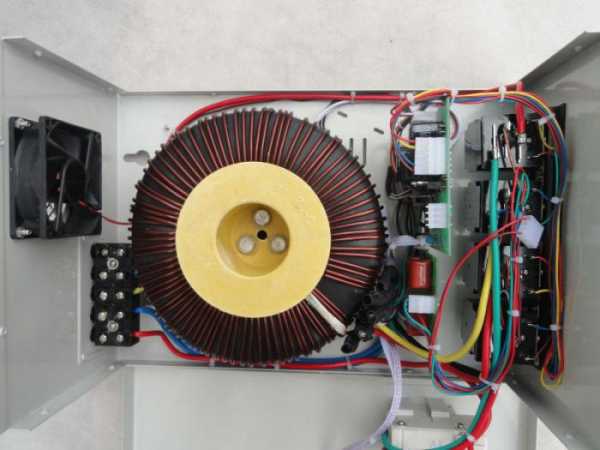

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

релейные

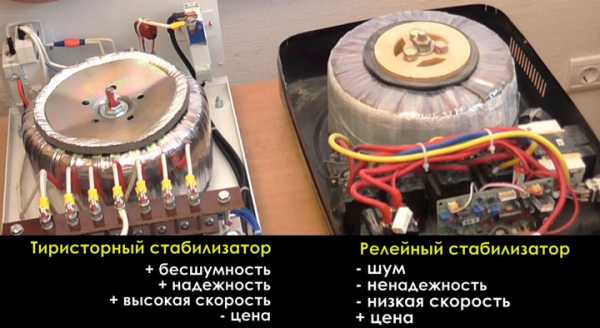

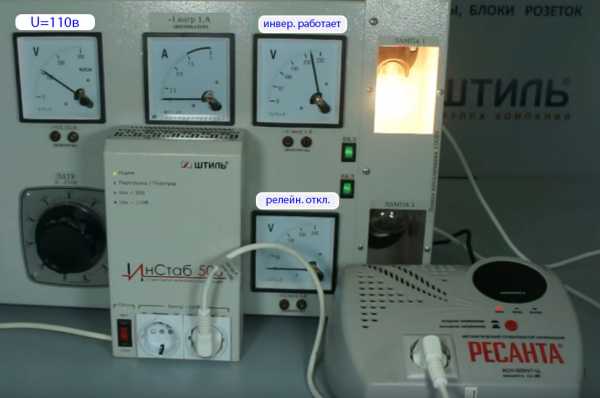

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные — из-за своей дешевизны, тиристорные — из-за качества выравнивания напряжения и малошумности в работе.

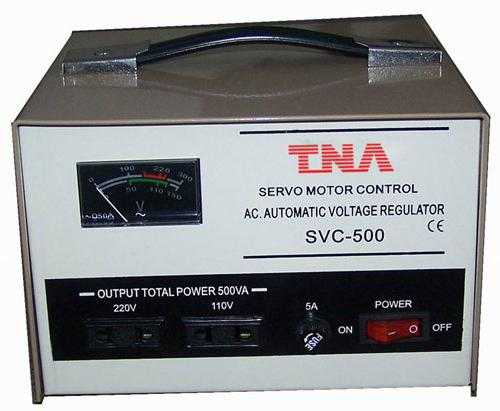

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего — до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус — они предназначены в основном для малых нагрузок.

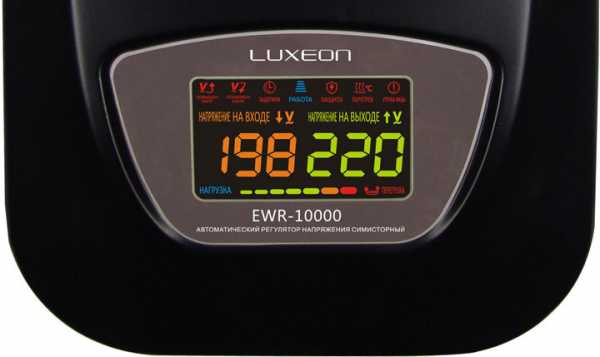

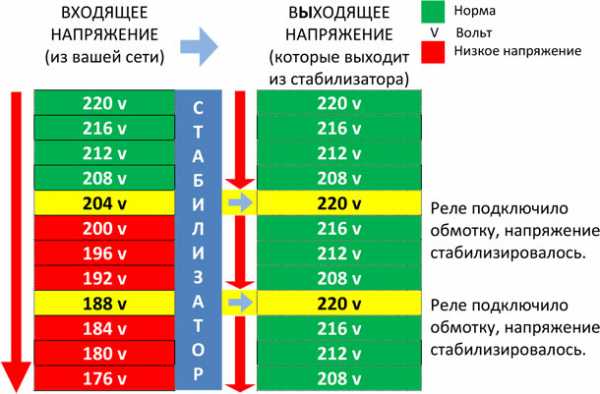

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

9 ступеней — погрешность 15В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

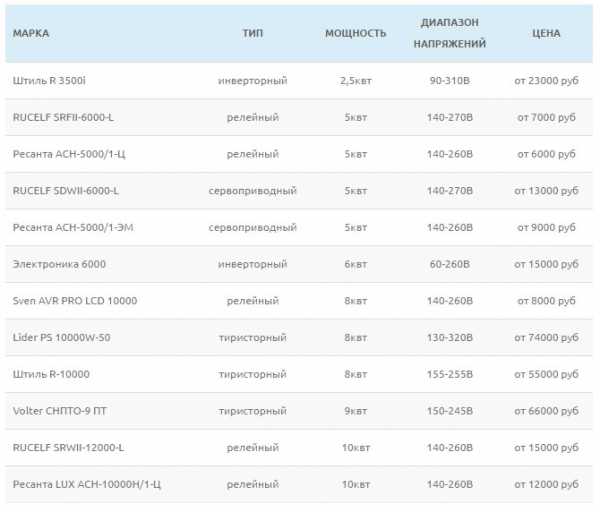

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

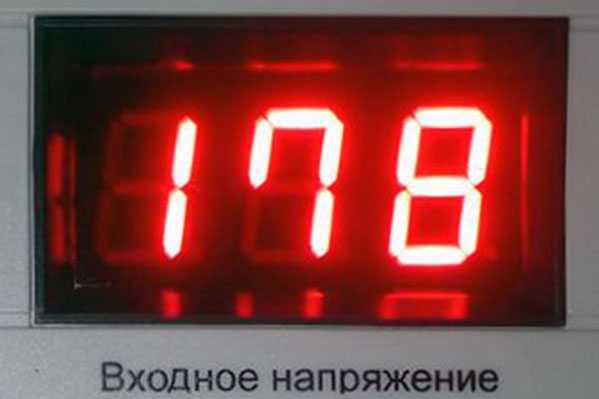

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет».

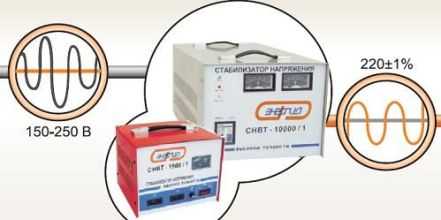

Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

В первую очередь смотрите на параметр — рабочий диапазон входного напряжения.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

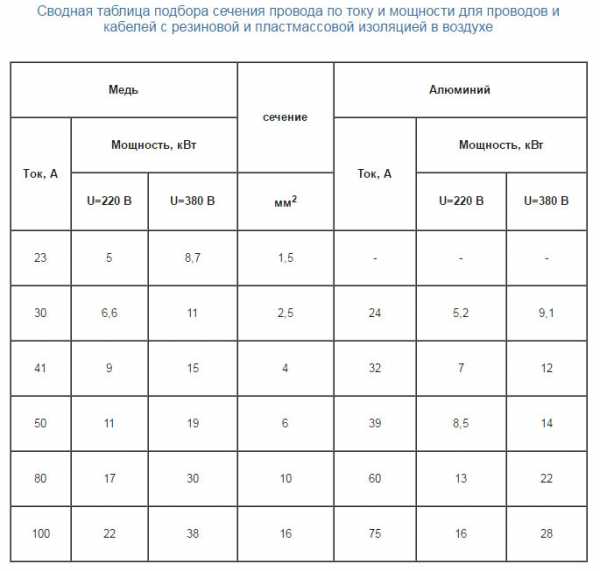

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

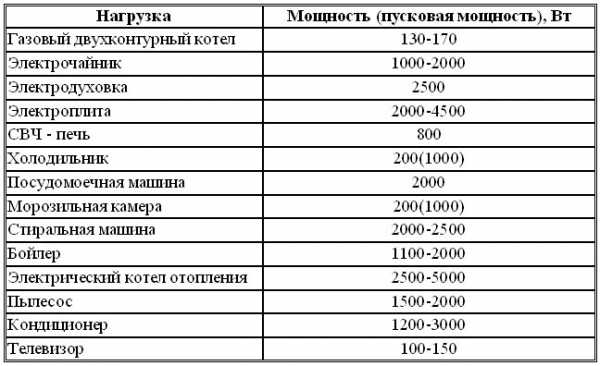

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

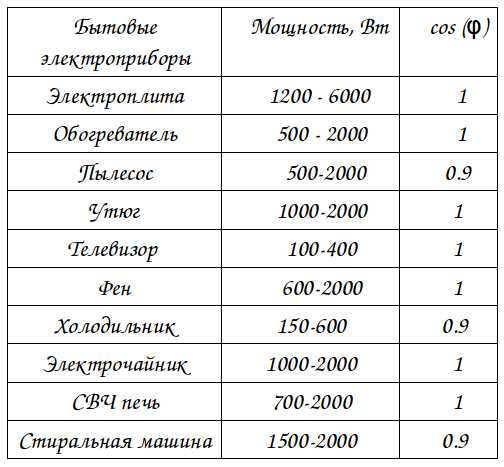

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

Определяем мощность

Для определения мощности нужно выяснить максимально вероятное количество одновременно работающих электроприборов. После этого сложить их Ватты вместе. Как узнать мощность потребителей мы рассказали в одной из наших статей. После того как определили суммарную нагрузку, с помощью формулы сможем вычислить полную мощность S va (вольт-амперы).

Этот параметр учитывает кроме активных потребителей электроэнергии (это ТЭН-ы в нагревателях и лампы накаливания), еще и реактивных потребителей. К ним относятся всевозможные двигатели, вентиляторы, трансформаторы, дроссели, конденсаторы в электроприборах.

Параметр S нам необходим, ведь именно его производители стабилизаторов указывают в паспортных данных своего устройства. Для того, чтобы найти S, в паспорте прибора смотрим потребление и параметр cos (φ). Если нет паспорта под рукой, можете выбрать стандартное значение из таблицы:

Если данный параметр отсутствует, берем приблизительное значение 0.7.

Также при расчете стабилизатора надобно внести запас прочности для таких устройств, которые во время запуска потребляют ток, превосходящий паспортные данные в несколько раз. Например, для того чтобы двигатель тронулся с места, в обмотках электрической машины возникает импульс тока и постепенно уменьшается до номинального, с возрастанием оборотов ротора. Кондиционеры, стиральные машины, система вентиляции, насосы, пылесосы, подъемные механизмы — все эти агрегаты имеют у себя в механизме электродвигатель.

Прикинув реальную нагрузку своих девайсов, необходимо при выборе стабилизатора для частного дома либо квартиры добавить еще около 20-30%. Так рекомендуют сами производители, поскольку при стабилизации на низком входном напряжении устройство работает в режиме, близком к экстремальному.

В большинстве случаев, опираясь на данные производителей и дистрибьюторов, для среднестатистической городской квартиры, с учетом вышеизложенного, будет достаточно устройства мощностью 7500 ВА. Для частного домовладения с договорными 15 кВт нагрузки, потребуется агрегат на 22000 ВА.

Можно существенно сэкономить на покупке стабилизатора меньшего ценового диапазона, если группу потребителей уменьшить до обоснованно нужных. Через защитное устройство подключать отдельной линией такие потребители как холодильник, компьютер, бойлер и прочее. Оставшуюся не стабилизированную линию в этом случае лучше защитить с помощью реле напряжения.

На что еще обратить внимание?

Помимо мощности, которая является одним из главных критериев выбора стабилизатора напряжения, существуют еще и дополнительные параметры, на которые нужно обратить внимание. Итак, чтобы выбрать оптимальный по цене и качеству аппарат, учитывайте следующие нюансы:

1. Для дома, квартиры и дачи лучше всего подобрать релейный тип устройства. В крайнем случае, если ищите недорогую модель, рассматривайте электромеханические СН. Более подробно о типах стабилизаторов напряжения мы рассказывали в соответствующей статье.
2. Входное напряжение должно соответствовать состоянию вашей электросети. Если у вас постоянно низкое напряжение в доме, нужно выбрать модель, которая работает в диапазоне от 140 Вольт. Если же наблюдается перенапряжение в сети, лучше подобрать модель, работающую при более высоком входном напряжении.
3. Точность стабилизации должна быть как можно меньше. Этот параметр является погрешностью выходного напряжения. Оптимальным считается диапазон от 8 до 5%. Точность стабилизации более 8% является плохим показателем, которого стоит избегать. Если вы хотите выбрать стабилизатор для холодильника и прочих чувствительных приборов, советуем найти модель с точностью стабилизации в 5%.
4. КПД или как вы понимаете эффективность работы. 90% считается хорошим показателем, хотя на рынке сейчас можно встретить множество моделей с КПД 97%.
5. Тип установки может быть напольным или настенным. Для квартиры лучше выбрать настенный вариант монтажа, чтобы сэкономить пространство. На даче и в частном доме напольный стабилизатор не станет помехой.
6. Защищенность корпуса от влаги, степень защиты IP может быть 20, если установка подразумевается в сухом обогреваемом помещении и IP24, если есть вероятность попадания влаги на корпус.
7. Дополнительная безопасность. Хорошо, если стабилизатор напряжения, который вы решили выбрать, оснащен системой автоматического отключения при коротком замыкании, перегреве либо перегрузке. Также не помешает наличие дисплея, на котором будет отображать вольтаж и световая индикация вероятных ошибок в работе устройства.

Также рекомендуем изучить информацию о том, как выбрать генератор для дома и дачи! Полезные советы экспертов помогут вам подобрать подходящий вариант по цене и качеству!

Лучшие производители

Ну и конечно же немаловажно сделать правильный выбор в пользу производителя стабилизатора напряжения. От этого будет зависеть многое, начиная от качества работы и заканчивая продолжительностью службы защитного аппарата.

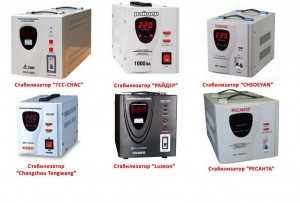

Итак, на сегодняшний день лучшими производителями стабилизаторов напряжения считаются:

1. APC by Schne >
2. RUCELF. Достаточно хорошее качество от отечественного производителя защитной аппаратуры. В интернет-магазинах можно найти достаточно количество недорогих, но хороших стабилизаторов, которые можно выбрать для частного дома либо квартиры.
3. РЕСАНТА. Известная на российском рынке фирма, которая производит недорогие стабилизаторы, имеющие достаточно много положительных отзывов от покупателей. Ценовой сегмент и среднее качество сборки делают их одним из лучших вариантов при выборе для дома и дачи.
4. L >

Помимо этих производителей, хотелось бы еще отметить, что спросом пользуются устройства от таких фирм, как Sven, IEK и Штиль, однако отзывы о данной продукции достаточно неоднозначные, поэтому мы решили не включать их в рейтинг, чтобы не вводить вас в заблуждение.

Рейтинг моделей

Ну и последнее, о чем хотелось бы рассказать, какие модели стабилизаторов напряжения являются лучшими в 2017 году. Итак, рекомендуем выбрать один из подходящих вариантов из предоставленного ниже списка.

Для квартиры подойдет однофазный аппарат на 5-8 кВт:

• Энергия Classic 9000;
• SVEN AVR PRO LCD 10000;
• RUCELF SRWII-9000-L;
• РЕСАНТА ACH-5000/1-Ц;
• RUCELF СтАР-10000.

На весь дом, чтобы не прогадать, лучше выбрать стабилизатор мощностью от 10 до 15 кВт:

• RUCELF СтАР-12000;
• РЕСАНТА LUX АСН-10000Н/1-Ц;
• RUCELF SRFII-12000-L;
• РЕСАНТА ACH-10000/1-Ц;
• RUCELF SDWII-12000-L;.

Вот и все, что мы хотели рассказать о выборе стабилизатора напряжения. Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, как выбрать стабилизатор напряжения для частного дома, квартиры и дачи. Надеемся, предоставленные рекомендации и список лучших моделей пригодились вам в выборе подходящего варианта устройства для собственных нужд!

Будет полезно прочитать:

Выбор стабилизатора напряжения для дома

Я уже публиковал статью про то, как определить, какой стабилизатор лучше выбрать для дома. Там в основном уделялось внимание тому, какого типа стабилизатор лучше – релейный, электромеханический, симисторный. Есть у меня и другие статьи на тему стабилизаторов, рекомендую.

Ну а в этой статье я постараюсь ответить на главный вопрос –

Как правильно выбрать стабилизатор напряжения по мощности

Выбор мощности стабилизатора напряжения при покупке, одна из важнейших задач, выполнив правильно которую вы обеспечите себе и технике спокойную долгую жизнь.

Для начала, несколько общих рекомендаций перед выбором стабилизатора.

• посмотрите какой вводной автомат у Вас на фазе. Это косвенно определяет уровень нагрузки разрешенной для Вашего объекта (дома). Нет смысла брать существенно выше номинал по мощности. Например у Вас 25 А автомат. То есть ограничение по мощность 25А*220В=5500 ВА то есть можно взять 5000 ВА или 8500 ВА стабилизатор, нет смысла брать больше. Кроме того, появляется вероятность выключения вводного автомата при включении мощного стабилизатора (высокие пусковые токи стабилизатора, в котором всегда присутствует трансформатор, “выбивают” автомат).
• Посчитайте суммарную нагрузку всех приборов. Разделите ее на две части – с двигателями и без. Это необходимо сделать для того, чтобы учесть правильно пусковые и реактивные токи

Приблизительные мощности бытовых электроприборов приведены в Таблице 1:

Таблица 1. Номинальная потребляемая мощность бытовых приборов.

Бытовые приборы		Электроинструмент
потребитель	мощность, ВА	потребитель	мощность, ВА
фен для волос	450-2000	дрель	400-800
утюг	500-2000	перфоратор	600-1400
электроплита	1100-6000	электроточило	300-1100
тостер	600-1500	дисковая пила	750-1600
кофеварка	800-1500	электрорубанок	400-1000
обогреватель	1000-2400	электролобзик	250-700
гриль	1200-2000	шлифовальная машина	650-2200
пылесос	400-2000
радио	50-250	Электроприборы
телевизор	100-400	компрессор	750-2800
холодильник	150-600	водяной насос	500-900
духовка	1000-2000	циркулярная пила	1800-2100
СВЧ – печь	1500-2000	кондиционер	1000-3000
компьютер	400-750	электромоторы	550-3000
электрочайник	1000-2000	вентиляторы	750-1700
электролампы	20-250	сенокосилка	750-2500
бойлер	1200-1500	насос выс. давления	2000-2900

Как экономить электричество на некоторых домашних электроприборах, я рассказал здесь.

Вольт-Амперы и Ватты – в чем разница?

Для всех приборов без двигателя мощности просто суммируются, а мощность указанную на приборах с двигателями в Вт, нужно увеличить на 30-40%, чтобы получить её в Вольт-Амперах (ВА).

Для чего это нужно? Дело в том, что у приборов, имеющих в своем составе индуктивности (трансформаторы, электродвигатели) мощность, выраженная в Ваттах, меньше, чем мощность, выраженная в Вольт-Амперах в cosφ раз. cosφ (косинус фи, меньше либо равен 1) – это поправочный коэффициент, учитывающий реактивную составляющую, возникающую из-за индуктивных элементов. Обычно он указывается на корпусе прибора, но если его нет, то его можно принять 0,7 – 0,8.

Можно записать такое правило:

Вт=ВА * cosφ

В Вольт-Амперах измеряется полная мощность, которая состоит из активной и реактивной составляющих. Активная мощность измеряется в Ваттах (Вт), и всегда равна или меньше реактивной мощности (ВА).

Маркетологи, чтобы представить товар в выгодном свете, потребляемую мощность электроприборов указывают, как правило, в Вт (это меньше, чем в ВА), а мощность таких приборов, как генераторы и стабилизаторы, указывают в ВА, чтобы казалось больше.

Я тоже в этой статье мощность в основном привожу в ВА, чтобы “привязаться” к мощностям стабилизаторов.

Пусковые токи

Есть еще понятие пусковых токов, это когда в момент включения устройство требует такого количества энергии, которое в несколько раз превышает потребляемую энергию в штатном режиме.

В Таблице 2 приведены средние пусковые токи на электроприборы.

Таблица 2. Пусковые токи потребителей электроэнергии.

Кратность
пускового
тока

Длительность
импульса
пускового
тока, с

Лампы накаливания

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Электронагревательные приборы из сплавов:
нихром, фехраль, хромальЛюминесцентные лампы с пусковыми устройствамиКомпьютеры, мониторы, телевизоры и другие приборы с выпрямителем на входе блока питанияБытовая электроника, офисная техника и другие приборы с трансформатором на входе блока питанияУстройства с электродвигателями, в том числе холодильники, насосы, кондиционеры

Про пусковые токи ламп накаливания можно почитать в статье про сопротивление нити лампы накаливания

При покупке стабилизатора нужно учитывать пусковые токи только у приборов последней строчки Таблицы 2, поскольку они имеют большую длительность. Короткими пусковыми токами можно пренебречь.

Нужно учесть, что пусковые токи не действуют одновременно, и для их учета можно взять самый мощный прибор. Хотя, бывают моменты, когда при включении питания к сети подключаются сразу все приборы. Это очень вредно не только для стабилизатора, но и для электропроводки вообще. Поэтому, подавая питание, включайте приборы по очереди, это можно делать групповыми автоматами.

Выбор стабилизатора по рабочему напряжению

Очень важно, прежде чем покупать это недешёвое устройство, проанализировать причину нестабильного напряжения, а потом уже переходить к выбору модели и мощности стабилизатора.

При выборе мощности также нужно учитывать то, что при пониженном входном напряжении выходная мощность стабилизатора уменьшается. При понижении входного напряжения до 170В мощность падает на 30-50% в зависимоти от вида и КПД стабилизатора.

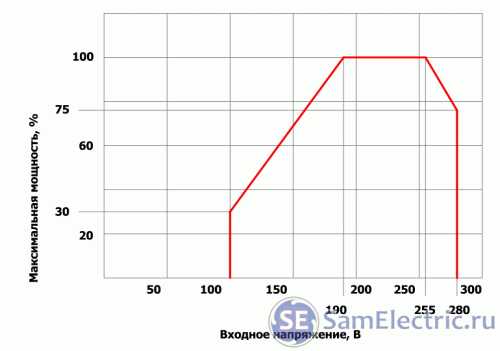

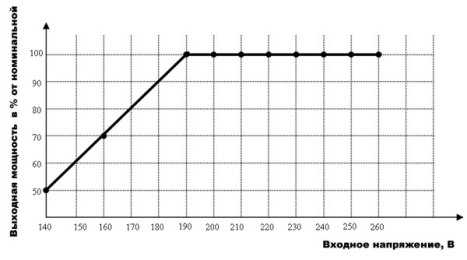

Эта особенность стабилизаторов приводится на графике, который обычно есть в инструкции:

Падение мощности стабилизатора в связи с падением напряжения

Если напряжение в сети обычно занижено, то надо быть готовым, что при напряжении 150 В стабилизатор на 10 кВт будет уходить в ошибку по перегрузке при выходной мощности менее 7 кВт. Энергия не может браться ниоткуда, за всё надо платить. И мощность при пониженном напряжении может повыситься только за счет повышения тока.

Эта особенность стабилизаторов усугубляет проблемы и без того изношенных сетей. Ведь чем больше люди ставят стабилизаторы, тем больше потребляется ток, и тем больше проседает напряжение у соседей, которые ещё не купили стабилизатор. Замкнутый круг, в котором выигрывает тот, кто первый вложит деньги.

После 250 В мощность стабилизатора также ограничивается из-за перегрева, что видно на графике.

Поэтому, для правильного выбора стабилизатора замерьте напряжение в сети, поизучайте как сильно оно моргает, как сильно мигают лампочки. Это дает представление о просадках (обычно лампочка “на глаз” затухающая в два раза, получает не 220 Вольт, а 170-180 В.)

Исходя из замеренных реальных напряжений в доме, нужно определиться не только с мощностью стабилизатора, но и с диапазоном работы. Например, если напряжение постоянно занижено, нужно выбрать “повышающий” стабилизатор, а если завышено – широкодиапазонный.

Теперь перейдём к конкретным случаям выбора стабилизатора – для всего дома, для котла, для холодильника, и т.д.

Выбор стабилизатора напряжения для дома

Пример: Рассмотрим дом, два этажа, одна фаза. Вводной автомат – 50А. В доме свет, стиральная машина, холодильник, телевизор, компьютер. Итак, автомат ограничивает нагрузку 50*220=11000 ВА.

Не факт, что ввод и домашняя проводка выдержит ток 50А, но для оценки максимального тока можно выбрать этот способ.

Посмотрим, что дает наша нагрузка если ее включить одновременно.
Без двигателя: свет (50+50+50+50+50) + телевизор (300) + компьютер (700) = 1250 ВА.

С двигателем: стиральная машина 2000 Вт/0,7 = 2850 ВА
Итого суммарно: 1250 + 2850 = 4100 ВА.

Замеряем напряжение вечером, допустим 190 Вольт. При выборе стабилизатора для такого дома оптимальная мощность с запасом будет 5000 ВА. Если планируете добавить нагрузку и иметь запас, то лучше взять 8500 ВА.

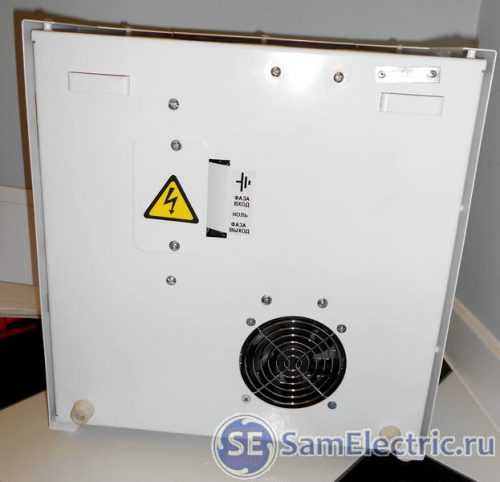

Выбор стабилизатора напряжения для дома. Настенный стабилизатор, вид сзади

Далее рассмотрим случаи, когда применение стабилизатора для всего дома нецелесообразно. Но для отдельных особо чувствительных потребителей стабилизатор всё же нужен. Это поможет решить проблему с напряжением и сэкономить средства.

Выбор стабилизатора напряжения для котла

Надежная и безаварийная работа газовых возможна только при соблюдении определенных условий, а именно при наличии качественного электропитания. К сожалению именно с этим непременным условием чаще всего возникают проблемы. Для решения этой проблемы необходимо установить стабилизатор напряжения для котла. Прежде всего рассмотрим причины, по которым мы хотим установить стабилизатор напряжения, а затем остановимся на таком вопросе, какой именно стабилизатор напряжения для котла нам необходим.

В чем же заключается опасность колебаний напряжения для отопительной техники?

1. Несмотря на то, что контроллер (или проще говоря компьютер, управляющий котлом) имеет свой собственный стабилизатор напряжения, его нормальное функционирование гарантировано при напряжении питающей сети 220 плюс минус 10%В. Сбой в его работе может создать аварийную ситуацию.
2. Арматура котла включает в себя электромагнитные клапаны и задвижки. Пониженное напряжение приводит к их неполному закрытию или открытию, а повышенное к выходу из строя. Эти обстоятельства так же требуют установить стабилизатор напряжения для котла.
3. Изменение режима работы вентиляторов приводит к изменению состава топливной смеси и неустойчивому горению.
4. При значительных отклонениях напряжения питающей сети вентиляторы и насосы имеют высокую степень вероятности выхода из строя.

Практически все производители отопительной техники рекомендуют установить стабилизатор напряжения котла и у многих это является одним из условий предоставления гарантии.

Кроме того, для питания котла я рекомендую применение Источника Бесперебойного Питания (UPS) типа Онлайн, чтобы при кратковременных отключениях электроэнергии котёл продолжал работать. Речь идёт о времени отключения 5-60 минут, в зависимости от емкости батареи ИБП. Кроме того, Онлайн ИБП с двойным преобразованием выдает чистую синусоиду и предохраняет электронику котла от возможных кратковременных (менее 10мс) скачков напряжения, с которыми ни один стабилизатор не успеет справится.

ИБП должен быть специальным, для котлов, со сквозным нулём – для правильной работы розжига.

Такие траты окупятся долгим сроком службы котла. Утешением может послужить то, что стабилизатор для котла должен иметь небольшую мощность – не более 500 ВА.

Выбор стабилизатора напряжения для компьютера

Компьютер состоит из системного блока и монитора. Поэтому мощность надо суммировать. Также если в стабилизатор включены еще и дополнительные приборы (сканер, принтер и т.д.) то всю мощность надо просуммировать и полученный результат сравнить с линейкой номиналов рассматриваемых стабилизаторов напряжения. Как правило, для домашнего компьютера можно выбрать стабилизатор мощностью не более 1000 Вт.

Для компьютера также рекомендую вместо стабилизатора применить Smart UPS (интерактивные ИБП). Они содержат в себе функцию стабилизации (релейного типа) и имеют аккумулятор. Таким образом, и напряжение будет относительно стабильным, и резерв обеспечен.

Стабилизатор напряжения для холодильника

В данном случае мы имеем отношение с более сложным прибором, который имеет и пусковые токи и реактивную составляющую (cosφ Выбор стабилизатора напряжения для стиральной машины

Если стиральная машина при пониженном напряжении плохо работает, когда все остальные домашние приборы чувствуют себя удовлетворительно, разумно поставить стабилизатор только для стиральной машины.

Выбор стабилизатора для стиральной машинки похож на выбор стабилизатора напряжения для холодильника, только не нужно умножать на 2, т.к. пусковые токи тут существенно меньше чем токи у компрессора холодильника.

Допустим, стиральная машина 2000 Вт. Тогда мы делим на 0,7, получаем 2857 ВА, то есть ближайший номинал – 3 кВА.

В итоге, выбор стабилизаторов напряжения – не такое уж и сложное дело.

Считаю, что стабильное напряжение – это, конечно, хорошо. Но если напряжения нет, то и стабилизировать нечего. Поэтому – советую обратить внимание на генераторы напряжения, для резервного бесперебойного питания своего дома.

Выкладываю инструкции к стабилизаторам напряжения.
• 1 Паспорт SUNTEK ЭМ электромеханика / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, 422.48 kB, скачан:873 раз./

• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, 224.91 kB, скачан:878 раз./

• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, 703.21 kB, скачан:733 раз./

Скачать инструкцию на стабилизаторы Энергия СНВТ .

На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!

Стабилизатор в Москве рекомендую приобрести в Магазине Стабилизаторов. Здесь продаются стабилизаторы на любой вкус – от бюджетных Start до супер-надежных Ultra-M.

«>

mytooling.ru

Как подобрать стабилизатор

Подбор стабилизатора напряжения



Если Вы решили обеспечить ваши газовый котёл (систему отопления), электроприборы, оборудование или объект целиком качественным напряжением, то следующий шаг — правильно подобрать тип и мощность стабилизатора.



Справка: в связи с тем, что мощность нагрузки обычно указывается в ваттах (Вт), а мощность стабилизаторов напряжения — в вольт-амперах (ВА), применяется формула перевода:

Р (ВА) = Р (Вт) / cos φ или Р (Вт) = Р (ВА) · cos φ.



Для газового котла хорошо подойдёт однофазный стабилизатор напряжения электронно-релейного или электромеханического типа мощностью 500 ВА настенного исполнения.



Для системы отопления (газовый котёл и несколько насосов) подойдёт однофазный стабилизатор напряжения электронно-релейного или электромеханического типа мощностью 750-1500 ВА настенного исполнения.



Для электроприбора или группы электроприборов можно использовать отдельный стабилизатор. В этом случае его мощность определяется суммарной мощностью данных приборов, например:

— Для холодильника

Пусковые токи компрессора холодильника в 6-7 выше потребляемого им тока. Поэтому при расчёте мощности стабилизатора следует умножить мощность компрессора на 6. Если выбирается электромеханический стабилизатор напряжения (обладают большей перегрузочной способностью, чем электронно релейные) вместо коэффициента 6 следует применить коэффициент 4.

Обычно для среднего бытового холодильника подходит электромеханический стабилизатор напряжения мощностью 1000 ВА либо электронно-релейный 1500 ВА.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора. Например, при входном напряжении 180В следует предусмотреть 25%-й запас по мощности, а при входном напряжении 150В следует предусмотреть 100%-й запас по мощности.

— Для освещения

Чаще всего при подборе стабилизатора нужно сложить мощности ламп (светильников). Для некоторых типов ламп (например типа ДРЛ) следует учесть наличие пусковых токов.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для стиральной машины

В среднем бытовые стиральные машины потребляют мощность не более 2200 Вт (следует проверить по паспорту). Подходит электромеханический стабилизатор напряжения мощностью 3000 ВА либо электронно-релейный 3000 ВА.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для оргтехники

При подборе стабилизатора для компьютера, принтеров, копировальных аппаратов и др. следует сложить мощности приборов.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для насоса, насосной станции

Электродвигатели насосов и насосных станций имеют большие пусковые токи, примерно в 3 и более раз (в зависимости от типа насоса) превышающие рабочий ток. Поэтому, при подборе стабилизатора паспортная мощность умножается на коэффициент 3. Для погружных насосов следует применить коэффициент 5.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для электродвигателя

Электродвигатели имеют пусковые токи в 3 и более раз превышающие номинальные.

Для электродвигателей стабилизатор напряжения подбирается в 3 раза больше по мощности, чем потребляемая ими мощность.

Для двигателей, оборудованных системой плавного пуска, стабилизатор напряжения подбирается в 2 раза больше по мощности, чем потребляемая ими мощность.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для сварочного аппарата

Для инверторных сварочных аппаратов дуговой сварки, стабилизатор напряжения подбирается в 2 раза больше по мощности, чем мощность сварочного аппарата.

Для трансформаторных сварочных аппаратов дуговой сварки, стабилизатор напряжения подбирается в 5 раз больше по мощности, чем мощность сварочного аппарата.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для компрессора

Электродвигатели компрессоров имеют пусковые токи в 3 и более раз (в зависимости от типа компрессора) превышающие номинальные.

Для однофазных компрессоров стабилизатор напряжения подбирается в 5-7 раз больше по мощности, чем потребляемая мощность компрессора.

Для трёхфазных компрессоров стабилизатор напряжения подбирается в 3 раза больше по мощности, чем мощность компрессора.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «для холодильника»).

— Для станка

Большинство станков работает в нескольких режимах, и на каждый режим в технической документации приведена потребляемая ими мощность.

Для станков стабилизатор напряжения подбирается в 3 раза больше по мощности, чем потребляемая ими мощность при работе на максимальном режиме.

Для станков, оборудованных системой плавного пуска, стабилизатор напряжения подбирается в 2 раза больше по мощности, чем потребляемая ими мощность при работе на максимальном режиме.

При сильно пониженном напряжении в сети следует предусмотреть дополнительный запас мощности при подборе стабилизатора (см. п. «Для холодильника»).



Для обеспечения качественным напряжением всего дома, дачи, офисного здания, или другого объекта можно установить общий стабилизатор напряжения, тогда:



1. Определяемся с количеством фаз:

— Если сеть однофазная — нужен однофазный стабилизатор напряжения.

— Если сеть трёхфазная — возможны 2 варианта:

а) если есть трёхфазное электрооборудование — нужен трёхфазный стабилизатор напряжения,

б) при отсутствии трёхфазной нагрузки (трёхфазных потребителей) возможно использование трёх однофазных стабилизаторов (по одному для каждой фазы) одинаковых или различных по мощности.



2. Рассчитываем мощность стабилизатора, при этом учитываем:

— мощность подключаемой нагрузки,

— наличие пусковых токов при включении приборов и оборудования,

— на сколько понижается напряжение в сети,

— на какой ток установлен вводной автомат.

Например, однофазная сеть, установлен вводной автомат на 50А — допускаемая мощность нагрузки 10 кВт. Подходит стабилизатор напряжения от 12 до 15 кВА.

Для трёхфазной сети, при мощности нагрузки 10 кВт устанавливается трёхфазный вводной автомат на 16А. Подходит трёхфазный стабилизатор напряжения 15 кВА.

Следует учесть, что при сильно пониженном напряжении в сети, например, при входном напряжении 180В стабилизатор напряжения мощностью 12 кВА на выходе (после повышения напряжения) выдаст мощность 9 кВА, а при входном напряжении 150В — только 6 кВА.



3. Выбираем стабилизатор напряжения по типу регулирования (принцип регулирования и преимущества типов стабилизаторов напряжения).



Принцип работы стабилизаторов напряжения электронно-релейного типа

При изменении входного напряжения, контроллер на плате управления отслеживает уровень выходного напряжения, и когда его величина выходит за пределы диапазона точности регулирования 220В±5% (209-231В), либо  выдаёт управляющие команды на реле, подключающие соответствующие отводы обмотки трансформатора для повышения напряжения (при пониженном напряжении в сети) и понижения напряжения (при повышенном напряжении в питающей сети). Таким образом происходит ступенчатое регулирование выходного напряжения.

Преимущества стабилизаторов напряжения электронно-релейного типа — высокая скорость регулирования и невысокая стоимость.



Принцип работы стабилизаторов напряжения электромеханического типа

При изменении входного напряжения стабилизатора происходит изменение выходного напряжения.

Когда величина выходного напряжения выходит за пределы диапазона 220В±3% (213…227В), контроллер выдаёт команду и плата управления даёт напряжение определённой полярности на электродвигатель сервопривода щёточного узла регулирующего трансформатора. Это приводит к перемещению токосъёмных щёток по обмотке регулирующего трансформатора на определённое количество витков автотрансформатора в нужном направлении для повышения или понижения напряжения до диапазона 213…227В.

Таким образом величина выходного напряжения поддерживается в диапазоне 220В±3% (213…227В) либо 220В±8% (202-238В), вне зависимости от уровня входного напряжения во всём рабочем диапазоне (140…260В).

Преимущества стабилизаторов напряжения электромеханического типа — высокая точность регулирования и более высокая перегрузочная способность.



Наши специалисты всегда готовы Вам помочь в подборе стабилизатора напряжения под ваши потребности.

solpi-m.ru

Как правильно подобрать стабилизатор напряжения?

Стабилизатор напряжения – это прибор, который используется для автоматического поддержания постоянного значения электрической энергии. Говоря простым языком, это устройство используется для защиты техники и прочих электрических приборов. Его главная функция – предотвращение скачков напряжения, которые могут навредить приборам. Нестабильное напряжение и периодические скачки напряжения несут огромный вред для любой техники, из-за чего её рабочий ресурс сокращается, и она выходит из строя намного быстрее. В большинстве случаев стабилизаторы устанавливаются в том случае, если человек хочет защитить дорогостоящую бытовую технику и предотвратить её быстрый износ.

В каких случаях стабилизаторы могут быть полезны?

Одной из главных причин, почему в квартирах, домах, офисах и прочих помещениях устанавливаются стабилизаторы напряжения, является плохое состояние электрических сетей. Во многих районах и даже целых городах это настоящая проблема. Плохое состояние сетей напрямую влияет на работоспособность техники. Есть несколько проблем, от которых стабилизаторы защищают:

• Резкие скачки напряжения. Слишком большой скачок может вывести из строя всю работающую в данный момент технику.

• Повышенное напряжение. Из-за данной проблемы часто перегорают осветительные приборы, а также сокращается рабочий ресурс холодильников и кондиционеров.

• Перенапряжение. Это одна из наиболее опасных проблем. Перенапряжение происходит в случае аварии сети. Из-за него сгорают все включенные электроприборы. Хотя некоторые виды современной техники не пострадают, так как оснащены защитой от перенапряжения.

• Пониженное напряжение. В данном случае снижается КПД техники и срок её эксплуатации. Из-за пониженного напряжения бытовая техника хуже работает, например, холодильник дольше замораживает, а пылесос слабее тянет.

• Короткое замыкание. Может привести к тому, что все подключённые к сети электроприборы сломаются.

Виды стабилизаторов

Существует много видов стабилизаторов напряжения, но большая часть из них уже устарела или используется в специфических случаях. К основным видам стабилизаторов можно отнести:

• Релейные. Стоят недорого, при этом обеспечивают надёжную защиту. На сегодняшний день это самый востребованный вид стабилизаторов напряжения.

• Тиристорные. Отличаются высокой стоимостью и надёжностью. Но имеют несколько недостатков по сравнению с релейными.

• Латерные. Являются бюджетным вариантом. Их низкая стоимость обусловлена не самой высокой степенью надёжности. Кроме того, периодически необходимо проводить их техническое обслуживание.

Подбор стабилизатора по мощности

Мощность подключаемой нагрузки – это основной показатель любого стабилизатора напряжения. Именно этот параметр играет важнейшую роль при выборе модели. Отталкиваться следует от того факта, что мощность стабилизатора должна быть выше суммарной мощности подключаемых к нему приборов. Если мощности устройства будет недостаточно, то оно банально не будет выполнять свои функции. Для выбора модели следует подсчитать мощность всех приборов, которые будут подключаться к стабилизатору напряжения. Но нужно учитывать, что отдельные виды техники имеют пусковые токи, значение которых значительно превышает номинальные. Лучше выбирать модели стабилизаторов, мощность которых на 20%-30% превышает мощность приборов.

Многие люди не хотят тратить своё время на элементарные подсчёты и покупают просто самые мощные стабилизаторы. Но это совершенно нерационально, ведь придётся сильно переплачивать.

Рассчитать мощность стабилизатора достаточно просто. Делается это вечером при пиковой нагрузке. Мощность техники указывается в инструкции или на панели самого прибора. В крайнем случае её можно найти в интернете для конкретной модели того или иного прибора. Если речь идёт о частном доме, то не стоит забывать о приборах, которые работают во дворе, например, автоматические ворота. Следует помнить, что в момент запуска некоторые приборы (холодильник, насос, кондиционер) потребляют в несколько раз больше энергии, чем потом при функционировании. Поэтому для этих приборов нужно использовать стабилизаторы, мощность которых хотя бы в 3 раза больше той мощности, что указана в инструкции к приборам.

Одно или несколько устройств?

Бывают ситуации, когда необходимо установить стабилизатор на много электроприборов. Например, это может быть офисное здание, промышленный цех или просто большой дом. В таком случае можно оказаться перед непростым выбором: один мощный стабилизатор на все приборы или несколько устройств, между которыми и разделится нагрузка.

Когда используется одно устройство для одного прибора или небольшой группы приборов, то это надёжнее, но не практично. Если же устанавливать один стабилизатор на большое количество приборов, то это удобнее, дешевле, но менее безопасно. Многое зависит от организации питающего напряжения во всём здании. В некоторых случаях оно имеет сложную схему, и банально не получится подключить все приборы к одному стабилизатору. Тогда вопрос отпадёт сам собой.

Если регулярно прыгает напряжение и нужно обезопасить много приборов, то оптимальным вариантом будет установка мощного, но не самого точного стабилизатора на весь объект. И дополнительная установка индивидуальных устройств к технике, обладающей повышенной чувствительностью к перепадам напряжения.

Трёхфазный и однофазный стабилизаторы

В стандартной для многих зданий однофазной сети (220В) должен использоваться исключительно такой же стабилизатор. А вот если речь идёт о трёхфазной (380В), то здесь могут быть варианты. Если в сети 380В есть хотя бы один трёхфазный потребитель, то нужно устанавливать трёхфазный стабилизатор. Если же все потребители однофазные, то практичнее и проще установить три таких же стабилизатора. Это позволит избежать проблем, связанных с одной особенностью трёхфазных стабилизаторов: если пропадает хотя бы одна фаза, то они отключаются.

Просмотров всего: 34, Просмотров за день: 1

www.el-info.ru

Как правильно подобрать стабилизатор напряжения



Чтобы сделать правильный выбор и не потратить деньги впустую, нужно следовать нескольким советам.

• Для начала необходимо выяснить — к дому подходит три фазы 380 или одна 220-230 вольт. Если подходит 380 вольт, а все потребители работают от 220, то можно поступить так: поставить один общий стабилизатор на 380 вольт, а фазы раскидать, равномерно распределив нагрузку. Например если ваш стабилизатор 20 кВт, то на каждую фазу будет приходиться примерно 6,6 кВт. Или можно на каждую фазу поставить отдельный стабилизатор, который работает от 220 вольт. Для подключения берём фазу и ноль.
  Порой это выходит намного дешевле и в случае ремонта или обслуживания, вы не останетесь полностью без электричества.
• Далее нужно суммировать мощность всех потребителей, которые вы планируете подключить через стабилизатор. Не забывайте учитывать пусковой ток. Так как при запуске пусковой ток увеличивается в два – три раза относительно мощности самого электрического прибора. К таким приборам относятся холодильники, различные станки и т.д.
• Теперь нужно промерить входящее напряжение в сети. Сделать это можно обычным мультиметром. Замеры лучше проводить несколько раз в течение дня, лучше в выходные дни и в вечернее время. Ведь в это время и в эти дни электрическая сеть испытывает огромные нагрузки. И результат будет более информативным.
• Обратите внимание как ведёт себя напряжение. Оно постоянно низкое или скачет. Плавно понижается и повышается или часто и резко. Вам необходимо запомнить до каких минимальных пределов опускается входящее напряжение. Это всё нужно, чтобы правильно подобрать стабилизатор с необходимыми для вас характеристиками и мощностью. В инструкции имеется табличка по которой легко посчитать, какую можно дать нагрузку исходя из входящего напряжения.

Помните! Не стоит нагружать стабилизатор на 100%, всегда должен оставаться запас не менее 15%. Всё это необходимо на тот случай если резко упадёт входящее напряжение. Также не стоит забывать, что не все стабилизаторы рассчитаны на подключение к нему сварочных аппаратов.

Выбирайте качественные и проверенные стабилизаторы. Они сделают вашу жизнь легче. Большой ассортимент стабилизаторов на kwatt.com.ua.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

Как стабилизатор напряжения выбрать правильно? Как выбрать стабилизатор напряжения для холодильника, газового котла, компьютера?

Проанализировав сегодняшнее состояние электросетей в России, можно понять, что они имеют один общий параметр. Касается он отклонения от номинальной цифры напряжения 220 Вольт. Иногда данное значение отклоняется на 10-15 процентов, причем как в положительную, так и в отрицательную сторону. Конечно, электрические приборы, а особенно дорогие холодильники и компьютеры, подвергаются риску выйти из строя. Но как же быть? Выход есть. Для того чтобы уберечь приборы от аварийных нагрузок, приобретается стабилизатор напряжения 220В для дома. Как выбрать его, и что он собой представляет – читайте далее в нашей статье.

Назначение

Перед тем как выбрать стабилизатор напряжения, следует понять, для чего он нужен. А служит данный аппарат для защиты бытовых электрических приборов от различного рода перепадов тока, а также других помех, в том числе и импульсных.

То есть такое устройство, как стабилизатор напряжения (выбрать его мы поможем вам прямо сейчас), является надежным защитником, своего рода «железным щитом» для вашего дома или дачи. Благодаря нормализации тока он убережет электрические приборы от перепадов, тем самым продлевая им жизнь.

О необходимости приобретения устройства

Прежде чем устанавливать данный аппарат, следует выполнить замеры вашей рабочей сети и определиться в необходимости покупки такого устройства. Перед тем как выбрать стабилизатор напряжения для частного дома, рекомендуется произвести несколько замеров максимального потребления тока на протяжении всего дня. Возможно, покупка такого аппарата вам и не нужна.

Но как же определить, сколько тока потребляется в доме именно сейчас? Для этого следует использовать измерительные приборы типа True RMS. Благодаря полученным данным вы с высокой точностью определите, какое напряжение подается в тот или иной период времени.

Теперь про результаты. Если аппарат показал значение между нулем и фазой порядка 205-235 Вольт, установка стабилизатора требуется лишь в целях дополнительной безопасности (к примеру, для защиты сильно чувствительных к перепадам устройств). То есть данные значения являются нормальными для всех современных электроприборов.

Немного иначе обстоит ситуация с отклонениями порядка 10 процентов в положительную и отрицательную сторону. Когда прибор показывает значения от 198 до 235 Вольт, установка стабилизатора рекомендуется для всех потребителей тока.

Критические отклонения

Критическим является значение от 187 до 242 и более Вольт. В данном случае приборы подвергаются серьезному риску, соответственно для их защиты следует использовать стабилизатор напряжения 220В для дома. Как выбрать данный прибор, рассмотрим ниже.

Однофазные или трехфазные?

В первую очередь отметим, что все устройства делятся на две группы и могут быть:

• однофазными;
• трехфазными.

Как выбрать стабилизатор напряжения для частного дома нужного типа? Все очень просто. Например, если в квартире используется исключительно 1-фазное напряжение, следовательно, сюда нужно покупать 1-фазные аппараты.

В случае, когда в доме имеется 3-фазный ввод, а также присутствует кондиционер либо другое оборудование с электродвигателями (насосы в том числе), то лучшим для такого помещения будет 3-фазный стабилизатор.

Рассмотрим еще одну ситуацию. К примеру, когда к дому подведено 3-фазное напряжение, но использование таких приборов у вас не предусмотрено (все они являются 1-фазными, то есть бытовыми), есть возможность для оптимизации. Здесь нужно проанализировать, каким образом нагрузка распределяется между фазами.

Что делать, если каждая из трех нагружена одинаково и на ней есть важные потребители тока? Тогда следует устанавливать три 1-фазных стабилизатора с одинаковой мощностью. Можно пойти и другим путем. Если имеется возможность сосредоточить главные потребители тока на 1 или 2 фазах, остальные группы электроприборов подключаются к сети напрямую.

Типы

Перед тем как выбрать стабилизатор напряжения, рассмотрим его типы. Все эти устройства можно разделить на несколько видов:

• Релейные.
• Электромеханические (еще их называют сервомоторными).
• Симисторные.
• Тиристорные.
• Двойного преобразования.

Релейные

Первый тип – это изделия, алгоритм работы которых заключается на переключении обмоток ступенчатого типа трансформатора при помощи реле. Это, пожалуй, самый дешевый вариант оборудования с диапазоном входного тока порядка 100-290 Вольт и высоким быстродействием. Однако существенным его недостатком можно считать контактную группу реле. Именно эта деталь чаще всего выходит из строя и тем самым может давать погрешность при переключении обмоток до 20 Вольт. Помимо этого, если на линии будет подключен сварочный аппарат, вероятность выхода из строя реле значительно увеличивается. Для общего назначения (один прибор на весь дом) они вряд ли подойдут. Однако в качестве индивидуального стабилизатора (только на телевизор, к примеру) – весьма неплохой вариант.

Электромеханические

Вторая разновидность оборудования работает благодаря перемещению специальных щеток по обмотке трансформатора. По стоимости они относятся к бюджетному варианту. Также электромеханические стабилизаторы работают на моторчике без искажения синусоиды.

Это позволяет поддерживать простое обслуживание, точное выходное напряжение, а также плавную настройку. Главный недостаток данного оборудования – необходимость в частой замене угольных щеток и очистке трансформатора. Однако все эти операции вы вполне можете сделать без помощи специалистов.

Симисторные аппараты

Тиристорные, как и симисторные изделия, действуют благодаря автоматическому переключению секций трансформатора через силовые ключи. Такое оборудование по своей конструкции немного напоминает релейное. Однако в отличие от своих аналогов, симисторные стабилизаторы имеют малую погрешность в настройке (не более 5 процентов) и большое количество ступеней стабилизации.

Недостаток данного типа устройств – чувствительность к теплообмену, что требует принудительного охлаждения силовых ключей. Также существенным минусом является их высокая цена, поэтому данные устройства менее популярны, чем первые два.

Двойного преобразования

Это отличный стабилизатор напряжения для холодильника. Как выбрать его, рассмотрим в следующем разделе. Оборудование двойного преобразования рекомендуется использовать для наиболее чувствительных к перепадам напряжения потребителей тока мощностью в 1-30 киловатт. Данные стабилизаторы характерны полным подавлением внешних помех и отличаются бесшумной работой. Погрешность их составляет не более 1 процента на выходе. Также оборудование двойного преобразования имеет большой диапазон входного напряжения (от 118 до 300 Вольт). По стоимости они больше схожи с симисторными аналогами. Однако по надежности и качеству работы они превосходят их в разы.

Подбираем аппарат по мощности

Как выбрать стабилизатор напряжения в зависимости от мощности бытовых приборов? Для этого следует рассчитать общую нагрузку, потребляемую вашим холодильником, стиральной машиной, компьютером и другими устройствами. Данную информацию можно найти в техническом паспорте к прибору или в инструкции по эксплуатации. Иногда производитель делает наклейку на тыльной стороне товара, где значится максимальная потребляемая мощность (на мониторах, например). Обозначается данное значение буквой W.

При расчете мощности следует также обратить внимание на пусковое значение. Например, для устройств, в конструкции которых предусмотрены электродвигатели, для расчета подобных значений используют специальные коэффициенты кратности. Для каждой линейки приборов они разные. Например, для холодильника он составляет 5 и 10 для новых и старых моделей соответственно. Кондиционер имеет коэффициенты кратности от 2 до 35. Стиральная машина – от 3 до 5. Микроволновка и перфоратор – порядка 3. Для расчета потребляемой мощности следует умножить коэффициент на номинальные данные. К примеру, если старый холодильник имеет мощность в 100 Ватт, в момент запуска двигателя он будет потреблять 1000 Вт. Кстати, именно для этих приборов данный коэффициент важен больше всего, ведь время запуска может длиться до 1-2 секунд, а это сравнительно большая нагрузка на сеть.

Что еще учитывать, перед тем как выбрать стабилизатор напряжения?

Также при расчете общей мощности приборов важно учитывать то, насколько они могут работать синхронно. Если какие-то устройства одновременно не включаются, общая мощность будет на порядок меньше. Учитывайте тот факт, что все стабилизаторы должны иметь запас мощности не менее 20 процентов.

В любом случае трудно предположить, какие еще электрические приборы появятся у вас в доме после приобретения данного устройства. Поэтому чем больше запас, тем лучше. Тем более что все приборы в последнее время становятся все мощнее и мощнее. Чего стоит один холодильник!

Зачастую стабилизатор напряжения для холодильника (как выбрать его, читайте далее) нормируется по мощности при входном напряжении 220 Вольт. Главным параметром для него является максимальный входной ток, который измеряется в Амперах. Чаще всего произведение данного напряжения на пиковое входное со стабилизатора есть максимальной величиной входной мощности.

К примеру, у нас есть «Гарант СН7000» – стабилизатор напряжения 220В для дома. Как выбрать и узнать, подходит ли он для нашего помещения? По своим характеристикам он имеет пиковую мощность в 7000 Вт при входном значении в 220 Вольт. Входной ток равен 32 Амперам. То есть при напряжении в 150 Вольт максимальная мощность нагрузки будет составлять 4800 Ватт. Таким образом, стабилизатор рассчитан на нагрузку не больше вышеуказанного значения. Этого нам хватит на освещение в 200 Ватт, холодильник на 1000 Ватт, стиральную машину (2300 Вт) и электрический чайник на 1200 Вт.

Как выбрать стабилизатор напряжения для дачи и квартиры?

Нам нужно рассчитать мощность стабилизатора для помещения, где используется телевизор, холодильник, кондиционер, компьютер и освещение мощностью в 100, 200, 1500, 170 и 300 Ватт соответственно. Тут следует учесть, что второй и третий приборы потребляют на порядок больше тока, чем в обычном режиме работы (не забываем про коэффициенты кратности). Значит, наш расчет будет выглядеть так: 100+1500*2+200*5+170+300, где в сумме получаем 4.57 кВт. Помимо вышеперечисленных приборов, дополнительно могут быть подключены чайник, утюг и пылесос. Таким образом, нагрузка может вырасти на целых 1000 Ватт и даже больше.

В зависимости от того, какие приборы расположены у вас в квартире или на даче, прибавляйте или отнимайте некоторые из них. Это поможет определить, насколько мощным должен быть ваш защитник от перепадов тока.

По такому же принципу приобретаются и стабилизаторы напряжения для газовых котлов. Как выбрать их? Сейчас современные котлы потребляют больше энергии, чем раньше, так как большинство из них оборудованы циркуляционными насосами. По мощности они отнимают порядка 130-150 Ватт. Соответственно, следует прибавить данное значение к полученной цифре (у нас это 4.57 кВт), в итоге устройство должно иметь мощность до 5-6 кВт (не забываем про запас мощности в 20-30 процентов!). Разумеется, можно купить более дешевый вариант. Однако в таком случае без запаса мощности вам придется вручную отключать те или иные приборы, чтобы, например, не сжечь стабилизатор напряжения для компьютера. Как выбрать его, мы уже выяснили. Главное – не прогадать с запасом мощности и не забывать про коэффициенты.

Заключение

Теперь вы знаете, как выбрать стабилизатор напряжения для котла, телевизора, холодильника и остальных электрических бытовых приборов. Такой прибор – весьма дорогое удовольствие, однако иногда его использование просто необходимо. Например, в случаях, где напряжение настолько низко, что аппараты попросту не могут запуститься без наличия этого элемента. Не стоит экономить на покупке данного прибора, если у вас в доме дорогое электрооборудование. На этом вопрос, как выбрать стабилизатор напряжения для дома, можно считать закрытым.

fb.ru

Как выбрать стабилизатор напряжения?

Стабилизатор напряжения предназначен для устранения негативного воздействия на электрические приборы скачков напряжения. При этом он позволяет самостоятельно регулировать подачу напряжения и сглаживает импульсные помехи. Основной задачей стабилизатора является снижение скачков напряжения и полное или частичное устранение разнообразных помех, вызванных перепадами электроэнергии. Широкий ассортимент продукции позволит потребителю без особого труда выбрать наиболее подходящую модель стабилизатора напряжения для домашнего пользования. Для того чтобы сделать правильный выбор, ознакомьтесь с полезной информацией, изложенной в нашей статье, ведь говорить мы будем о том, как выбрать стабилизатор напряжения.

Важность выбора стабилизатора

В идеальном случае электроэнергия в сети должна иметь постоянное значение, а именно 50 Гц и напряжение в 220 В. Однако, все мы прекрасно понимаем, что постоянных величин добиться достаточно сложно, поэтому и постоянное напряжение в сети – тоже редкость. Сбои бывают всегда. В ряде случаев частота остается прежней, а вот выделяемое напряжение не всегда соответствует норме. Частые изменения напряжения в сети могут привести к временному выходу из строя или окончательным поломкам бытовых электроприборов. В случае, когда частота сбоев в сети превышает норму (1-5 сбоя в месяц), в обязательном порядке стоит позаботиться о том, чтобы купить стабилизатор напряжения. В противном случае вы будете иметь постоянную головную боль относительно качества работы всей домашней электротехники.

Количество фаз

Обратите особое внимание на систему подачи электропитания. В случае обычной однофазной сети (напряжения в 220 В) проблем с выбором стабилизатора зачастую не возникает. В случае, когда система подачи электроэнергии является трехфазной (380 В), следует уяснить один немаловажный момент. Если имеется хотя бы один прибор, который имеет трехфазное питание – тогда просто необходимо установить один 3-х фазный стабилизатор напряжения. Если все домашние приборы работают от трехфазной сети, тогда следует приобрести несколько однофазных стабилизаторов напряжения, что выгодно сэкономит деньги.

При  необходимости обезопасить работу только одного устройства, просто установите один бытовой стабилизатор напряжения. Для обеспечения безопасной и беспрерывной работы всех электроприборов находящихся в доме – достаточно установить один прибор высокой мощности.

В особенности стабилизатор напряжения нужен в том случае, если вы часто осуществляете строительно-ремонтные работы с применением специальных инструментов — шуруповерта, перфоратора, дрели и т.д.

Типы стабилизаторов по действию

По типу действия стабилизаторы напряжения различаются на релейные, сервоприводные (электродинамические и сервомоторные), симисторные/тиристорные, феррорезонансные и с ШИМ-вольтодобавкой. Наиболее распространенными типами стабилизаторов являются релейные и сервоприводные, которые мы и рассмотрим более детально. Основным отличием между этими двумя типами является КПД, стоимость и, конечно же, сам способ стабилизации напряжения.

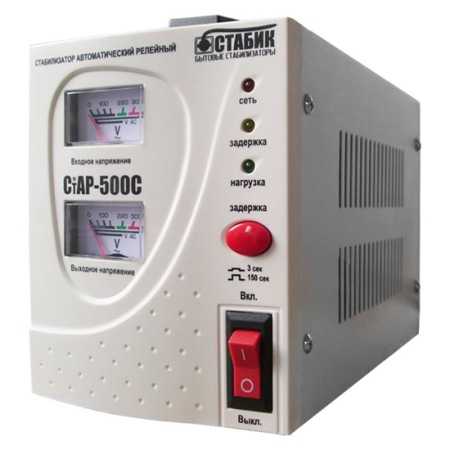

Релейный стабилизатор напряжения

Сервоприводной стабилизатор напряжения

Релейные стабилизаторы напряжения  имеют КПД порядка 95%, а сервоприводные стабилизаторы напряжения – 97%. При этом стоимость последних значительно выше по отношению к предыдущим.
Оставшиеся 3-5% составляют потери стабилизатора, которые всегда учитываются производителем. Это значит, что в эти % потери устройство не потребляет электроэнергию, но при этом качество их работы будет всегда соответствовать заявленных эксплуатационным характеристикам.

Корпус

По типу корпуса устройства разделяются на напольные и настенные. Настенные стабилизаторы являются более компактными, имея при этом сравнительно небольшой вес. Они могут быть установлены в помещениях небольших размеров. Напольные стабилизаторы отличаются не только габаритами, но и внушительным весом, который в некоторых моделях составляет до 30 кг.

Навесной стабилизатор напряжения

 Напольный стабилизатор напряжения

Тип нагрузки и мощность

Стабилизаторы напряжения отличаются по мощности и типам нагрузки. Основной характеристикой принято считать мощность нагрузки. Поэтому прежде чем выбрать стабилизатор напряжения, обязательно обратите внимание на данную характеристику. Мощность стабилизатора всегда должна быть больше, чем мощность прибора, к которому он будет подключен. Для принятия правильного решения при выборе стабилизатора напряжения, следует сделать необходимые подсчеты суммарной мощности  всех бытовых и электроприборов. Существует два вида мощности. Одну измеряют в ваттах, другую в вольт-амперах. Первая является активной мощностью, а вторая — общей мощностью.

Активная мощность

В случае активной мощности, энергия, которая потребляется прибором, выделяется теплом. К таким приборам относятся утюг, лампа накаливания и иные приборы, вырабатывающие тепло. Для приборов, которые потребляют энергию равной одному киловатту, необходим стабилизатор мощностью в один киловольт-ампер. В отдельных случаях, когда в работу вступают двигателя, насосы и иные асинхронные устройства, необходимо использовать устройства, которые превышают мощность приборов в несколько раз.

Общая мощность

При правильном подсчете общей мощности приборов, для которых необходим стабилизатор напряжения, можно сделать выбор необходимой модели. Если хотите упростить себе жизнь, приобретите стабилизатор максимальной мощности, но такое устройство будет и стоить дороже остальных. В некоторых случаях необходимо использование стабилизаторов, которые превышают потребляемую мощность приборов в несколько раз.

Диапазон работы

По диапазону работы стабилизаторы можно разделить на устройства со стандартным и расширенным диапазонами. Устройства со стандартным диапазоном применяется в случае, если напряжение имеет незначительные скачки в пределах нормы – 220 В ±5%. Для скачков напряжения с разрывом более 12%, т.е. 220± 12% стоит использовать стабилизаторы напряжения с расширенным диапазоном.

Для того чтобы обеспечить стабильную работу большинства электроприборов, следует учесть несколько нюансов. Для удачной установки стабилизатора, необходимо знать разветвления проводки в помещении. Это необходимо для того, чтобы установить один или несколько устройств. В случае разветвления проводки один из приборов может остаться без стабилизации. В таком случае, разместив 1 стабилизатор напряжения максимальной мощности перед разветвлением провода электросети, мы сэкономим немного денег. При установке нескольких стабилизаторов мы получаем дополнительную ветку защиты. Как выбрать стабилизатор напряжения для дома? Для этого необходимо точно подсчитать нужную мощность стабилизатора, используя приведенными данными из таблицы.

Номинальная  мощность бытовых  приборов, электроприборов и электроинструментов

Бытовые приборы		Электроинструменты
наименование	мощность, кВт	наименование	мощность, кВт
бытовой фен для волос	0,45 — 2	электродрель	0,55-0,85
утюг	0,45-1,8	перфоратор	0,6-1,5
электрическая плита	1,1-6	точило	0,3-1,2
тостер	0,6-1,6	шлифовальная машина	0,8-1,5
кофеварка	0,8-2	электрорубанок	0,45-1
электрообогреватель	0,5-2,5	электролобзик	0,2-0,75
электрогриль	1,2-2	шлифовальная машина	0,6-2,2
пылесос	0,45-2,1
телевизор	0,11-0,6	Электроприборы
компьютер	0,4-0,75	компрессор	0,8-2,5
ноутбук	0,2-0,6	водяной насос	0,6-1,7
электрический шкаф	1-2	кондиционер	1-3
микроволновая печь	1-2	вентиляторы	0,7-2,5
холодильник	0,1-1,5	электромотор	0,5-3
электрочайник	1-2	мотокоса	1-2
светильники	0,02-0,15	электрические ножницы	1-1,5
бойлер	1,2-2

Резюме

При покупке стабилизатора следует помнить, что не правильно ориентироваться только на соотношение цена – качество, поскольку прибор и так является достаточно дорогостоящим. Итак, как выбрать стабилизатор напряжения? Выбирайте устройство по техническим характеристикам, которые мы указали ранее. Предварительно проведите все необходимые подсчеты, узнайте расположение проводки в помещении и учтите нюансы работы электроприборов. Составьте небольшой набросок тех характеристик, которые хотите иметь при использовании прибора. Рассчитайте стоимость стабилизатора, количество фаз, определитесь с необходимой мощностью и внешним видом прибора.

Делайте выбор правильно!

Вы можете оставить свой комментарий под этим постом. Будем рады узнать ваше мнение и ответить на ваши вопросы.

viborok.ru

Стабилизатор — спаситель вашей техники от нестабильного загородного напряжения

Перепады напряжения в электросети в районах частной застройки, да и в черте города в целом, проблема постоянна. Данный факт достаточно неприятен, поскольку часто приводит к неполадкам и выходу из строя не только освещения, но дорогостоящих и крупных электроприборов, таких как СВЧ печи, холодильники. Анализ текущего состояния электрических сетей показывает, что имеется общий параметр – от положенных 220В отклонения номинального значения напряжения могут быть в допусках от +10 до -15 процентов. К сожалению, электросетями границы данных допусков успешно нарушаются.

Единственным надежным и рациональным решением постоянной проблемы является приобретение и установка стабилизатора напряжения. На вопрос, как работает стабилизатор напряжения, ответим, что, собственно, стабилизатор предназначен для автоматической регулировки напряжения, для защиты электрооборудования во время скачков напряжения в электросети и сглаживания импульсных помех.

В нашей статье мы раскроем общие рекомендации по поводу того, как выбрать правильно и как рассчитать необходимый диапазон стабилизатора, и предоставим блок-схему, как подключить оборудование стабилизирующее напряжение электросети в доме.

1. Общие рекомендации подбора стабилизатора согласно определениям отправных точек.
2. Критерии определения подходящей модели стабилизатора.
3. Рекомендации из практики работ с электроприборами.
4. Основные принципы подключения стабилизатора и пример блок-схемы.

Общие рекомендации подбора стабилизатора

Для начала выявим отправную точку и определим, в каком количестве подведены фазы к нашему жилищу. Если со столба к помещению подходят два провода, то мы являемся обладателями одной фазы с напряжением в 220В, и стабилизатор, исходя из этого в обязательном порядке, должен быть однофазным. В случае, если со столба отходят четыре провода, то подведены три фазы к дому. Данный вариант двулик, поскольку стоит выявить, есть ли в доме трехфазные потребители, которые пользуются трехфазными розетками. К таким подключениям можно отнести, например, сауны, электроплиты старого образца и насосы. Если же такие потребители в доме отсутствуют, то можно обойтись тремя однофазными стабилизаторами напряжения, а если присутствуют, то стабилизатор необходимо применять трехфазный.

При выборе стабилизатора напряжения одна из рекомендаций заключается в том, чем, во-первых, необходимо руководствоваться, это начать с определения его мощности. В идеале мощность стабилизатора должна превышать процентов на 30 суммарную мощность всех электроприборов, использующихся в доме. Заметим, что выбирая стабилизатор, его мощность указывается полная (в вольт-амперах), а на бытовых электроприборах мощность указана активная (в ваттах). Конечно, наиболее точный подбор суммарной мощности получим, используя паспортные данные подключаемых бытовых приборов. К сожалению, и в данном случае мы можем допустить ошибку, поскольку стоит обратить внимание на тот факт, что некоторый ряд электрических устройств при включении (в момент пуска) на много превышают номинальную мощность, данные которой в паспорте не указывают.

Большие потребляемые мощности при режиме включения присущи асинхронным двигателям. К примеру, номинальная средняя мощность двигателя компрессора холодильника предназначенного для бытовых нужд составляет около 0,2 кВт, а при пуске двигателю требуется до 1 кВт (табл. 1). Кроме бытовых холодильников, асинхронные двигатели используют в кондиционерах, для привода ворот, насосов и во многих других видах бытового оборудования.

Исследовать все характеристики и показатели к потреблению приборов дело не совсем практичное и безошибочное, поэтому подскажем, как рассчитать проще необходимую мощность стабилизатора напряжения. Таким наиболее надежным и простым способом является осмотр вводного автомата в доме, нам необходимо посмотреть его номинал. Вводной автомат ограничивает мощность электропитания. Подведенную мощность, если автомат установлен на 25А при однофазном подключении, можно определить таким образом: 25Ах220В=5500Ва=5,50кВА. Данный конечный результат показывает, что с запасом стабилизатора напряжения на 6кВА нам будет достаточно.

Мощность стабилизатора можно попытаться снизить путем арифметического подсчета либо замера реальной нагрузки. Замеры данных показателей действующей электрической сети необходимо снимать несколько раз в сутки на протяжении не одного дня. Для данного процесса используются специальные измеряющие приборы, которые с точностью покажут действующее значение напряжения в электросетях. Однако и при таком способе можно допустить ошибки, при которых наш стабилизатор, в лучшем случае, просто сгорит.

Еще одна дополнительная рекомендация, на которую стоит обратить внимание при выборе стабилизатора, касается подбора точности стабилизации и диапазона входного напряжения. Немного проясним понятия. Диапазон входного предельного напряжения определяет собой уровни напряжения в сети, при которых стабилизатор напряжения включается и на выходе появляется напряжение. Так если напряжение в нашей сети не попадет в данный диапазон приобретенного стабилизатора, то от его применения не получим абсолютно никакого толка. Например, если в нашей сети 130В, а диапазон работы стабилизатора начинается с 145В, мы просто не увидим стабилизатор в функционировании.

Рабочий диапазон гарантированной стабилизации входного напряжения обозначает значение напряжения сети, при котором на выходе гарантируется напряжение в 220В. Не стоит забывать о +-5 процентах. Стабилизаторы напряжения, которые показывают точность стабилизации напряжения ниже +-5%, рассматривать даже не стоит.

Критерии определения подходящей модели стабилизатора

Мы разобрались, как рассчитать стабилизатор напряжения и после определения фазности, мощности и точности стабилизации напряжения и диапазона входного напряжения, можно приступать к конкретному подбору определенной модели прибора.

Продавцы низкокачественного оборудования могут воспользоваться вашим незнанием многих технических моментов, поэтому стоит поговорить о том, как выбрать стабилизатор конкретной модели. Рассмотрим процесс подбора, например мы, подобрали однофазный стабилизатор на 10кВА.

Сначала, выявим нагрузочную способность приобретаемого стабилизатора, при которой он может вообще использоваться. В зависимости от входного напряжения нагрузочная способность может различаться. Поясним понятие на примере, где применяем стабилизатор на 10кВА, а напряжение в сети периодами опускается до 160В, и стабилизатор сгорел. Выход из строя стабилизатора объясняется тем, что он обладает низкой нагрузочной способностью, при которой на нагрузке 160В сработал как стабилизатор мощностью 5кВА, а не 10кВА. Вывод следует таков, что необходимо приобретать стабилизатор с достаточно высокой нагрузочной способностью либо с двукратным превышением задуманной.

Стабилизатор напряжения должен обладать определенной перегрузочной способностью, которая показывает на сколько долго оборудование может выдержать перегрузки. Данный параметр подбора достаточно важен.

Опытные электрики рекомендуют стабилизаторы итальянского производителя (ORTEA), которые являясь достаточно дорогими, обладают многими функциями, точностью стабилизации +-5%, высокой перегрузочной способностью, защитой и электронным регулированием.

Стабилизаторы отечественного производителя (Лидер, ШТИЛЬ) являются несколько кондовыми (процент стабилизации всего +-5%), но достаточно надежными.

На современном рынке марок стабилизаторов напряжения достаточно много, среди которых китайские стабилизаторы и псевдоотечественные, которые обладают низким качеством и низкой нагрузочной способностью. Отличить некачественный стабилизатор можно даже по цене, если он дешевле отечественного собранного в нашей стране, то приобретать такую продукцию, не рекомендуем. Цена стабилизатора большей частью зависит от применяемого материала в нем – медь. Цена на медь, как известно, высока в любой стране.

Рекомендации из практики работ с электроприборами

Приведем некоторые рекомендации, которые опытные электрики приобрели на практике работы с электроприборами.

Точность стабилизации прибора для освещения и галогеновых светильников должна быть не ниже 220В+-3%. При понижении напряжения достаточно заметно снижается яркость свечения ламп и происходит изменение цветовой температуры. При этом каждое переключение ступеней стабилизации (для симисторных, релейных и подобных стабилизаторов) будет наглядно заметно изменять уровень освещенности.

Обратим особое внимание, что для техники бытового назначения с импульсными блоками питания, а это практически весь ряд бытовой современной техники, точность стабилизации должна быть не ниже 220В+-7%.

Точность стабилизации для дорогих телевизоров, бытовой аудиоаппаратуры, газовых котлов со строенной электроникой, насосов рекомендуют применять источники бесперебойного питания (ИБП) либо точные стабилизаторы с показателем не ниже 220В+-1%.

Основные принципы подключения стабилизатора и пример блок-схемы

Перед тем как подключить стабилизатор, стоит определиться с месторасположением его в доме либо в квартире, поскольку оборудование на 5 кВт и выше является довольно громоздким и тяжелым прибором.

Конечно, идеальным и определенно правильным местом для стабилизатора напряжения будет находиться рядом с элетрощитком ввода, но в любом случае, рекомендуется устанавливать его в теплом помещении. Варианты исполнения бывают как напольные, так и настенные, но лучше остановить выбор на варианте с установкой в специальную стойку, которая докупается отдельно. Как подключить различные варианты стабилизаторов можно найти в инструкции, но стоечный вариант предпочтительнее по нескольким причинам: удобнее в обслуживании; нет надобности, сверлить стены рядом с электрощитом, где всегда находится достаточно много проводов; в стойке предусматриваются переключатели для случая аварийного подключения нагрузки сети (байпас).

Этапы как рассчитать, как выбрать, а главное, как работает стабилизатор напряжения, нами уже пройдены, поэтому рассмотрим несколько простых принципов того, как подключить прибор.

Первая рекомендация относится к тому, что даже если стабилизатор напряжения у нас устанавливается для обслуживания всего дома, все же стоит оставить ответвление, которым мы сможем воспользоваться, например, в строительных нуждах (для сварки, которую через стабилизатор не рекомендуется пускать).

Перед стабилизатором необходимо устанавливать автомат для его защиты, и желательно иметь байпасную линию (обводную). Стабилизатор напряжения в обязательном порядке необходимо подключать до генератора, а не после.

Ниже можно принять к рассмотрению блок-схему установки стабилизатора, которая едина для сети с одной фазой с однофазным стабом, а для сети с тремя фазами с тремя однофазными стабилизаторами напряжения и для сети трехфазной с трехфазным стабом. Перечисленные ниже элементы расположены слева-направо от столба:

Первый элемент – городская сеть – однофазная либо нет, не важно;
Второй – QF1 – вводной автомат;
Третий – A*h – узел учета электроэнергии;
Четвертый – уход на нестабилизируемую линию, которая защищается автоматом QF2;
Пятый – трехходовой перекидной рубильник обводной линии SA1;
Шестой – сам стабилизатор напряжения, защищенный автоматом – QF3.

srubnbrus.com
