Как правильно сделать дымоход для твердотопливного котла
Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.
Дымоход котла — не для Санта Клауса
Всем известно, что новогодне-рождественский персонаж Санта Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.
Дымоход котла — это не для Санта Клауса
Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

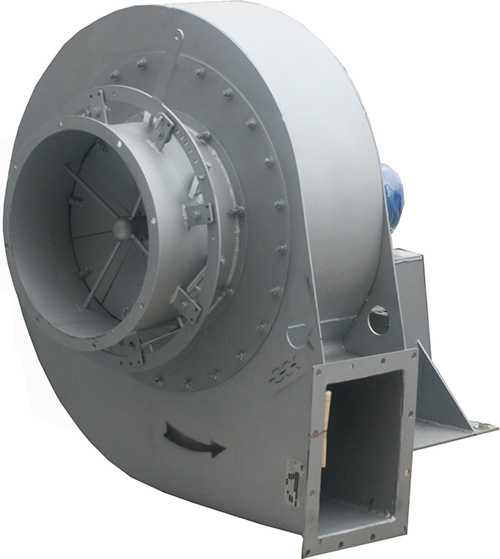

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.
Дымоход газового котла: требования по монтажу отличаются
Размер имеет значение
Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.Сечение
Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.
Диаметр дымохода зависит от устройства котла
Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.
Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.
Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com
Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.
Правильно устроенный дымоход — эффективная работа оборудования
Высота
Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.
Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.

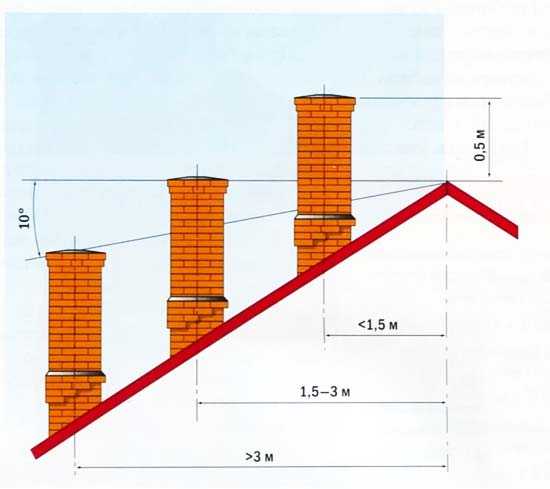

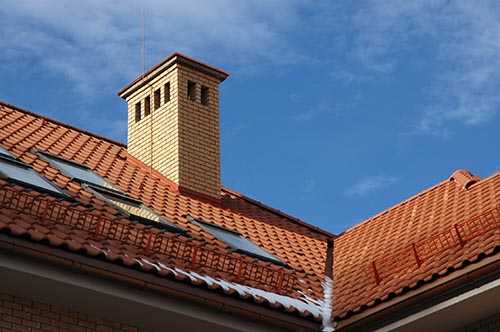

Высота трубы относительно конька
На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.

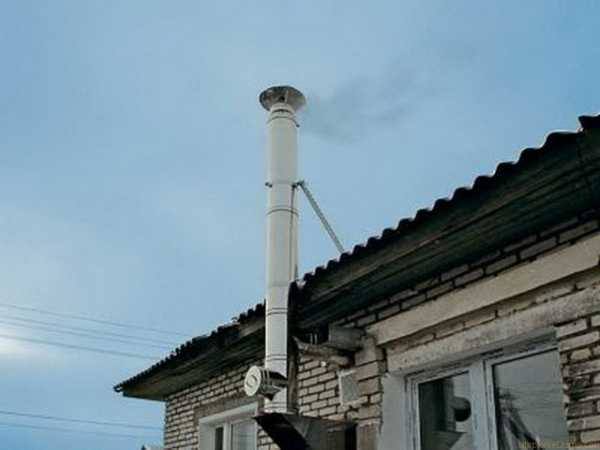

Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru
Аккуратнее на поворотах
Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.
Разгонный участок дымохода. Фото с сайта sovet-ingenera.com
Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.
Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.
Каждому своё место

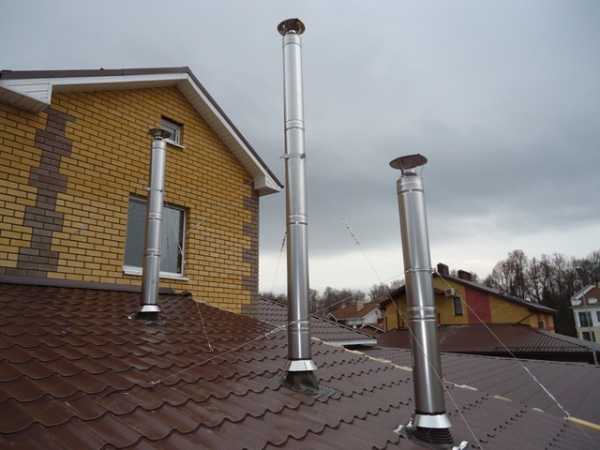

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.
Каждому дымоходу своё место
Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.
Зачем дымоходу «шуба»
Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.

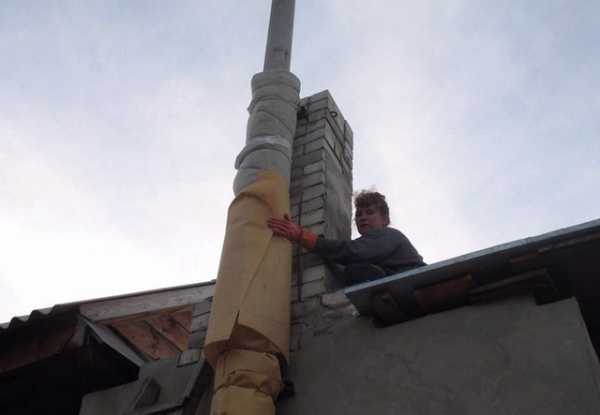

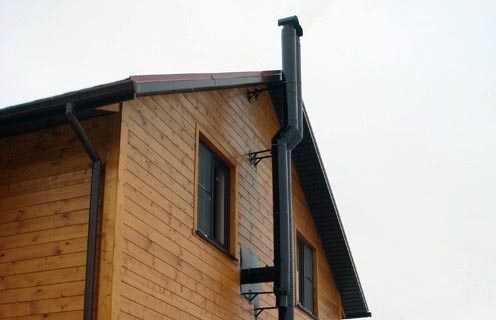

Труба дымохода, проходящая по наружной стене дома
В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.
Для дымоходов лучше использовать трубы с теплоизоляцией
Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.
Конденсатосборник на дымовой трубе. Фото с сайта roofs.club
Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.
Ваша пожарная безопасность в ваших руках
Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.
Дымоходы необходимо регулярно чистить
Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.
7dach.ru
Как правильно сделать дымоход для газового котла в частном доме
Давайте обсудим, как правильно сделать дымоход для газового котла в частном доме при наличии отдельной котельной и без нее.
В этом вопросе, после правильного к нему подхода, нет совершенно ничего сложного. А значит, для обустройства «дымовой трубы» даже для теплогенератора на газе необязательно вызывать специального мастера. Все можно сделать самостоятельно.

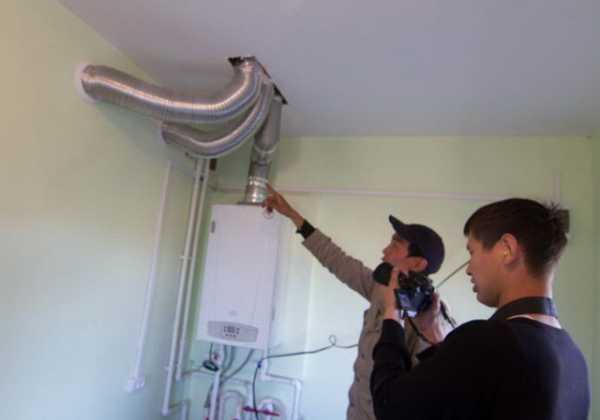

Как сделать дымоход для газового котла в котельной
Если у вас имеется отдельное помещение, которое отвечает всем требованиям по установке отопительного оборудования на газу, то логично именно там и устанавливать теплогенератор с выводом дымовых газов наружу.
Для этого нужно знать, как правильно сделать дымоход для газового котла в частном доме из оборудованной котельной.
Итак, для котельной у нас два варианта:
- Вертикальный дымоход с естественной тягой.
- Горизонтальный коаксиальный дымоход с принудительной тягой.
При этом вертикальный дымоход мы можем смонтировать как в утепленном варианте, так и в неутепленном. Этот вопрос правилами установки никак не регламентируется.
Чтобы понимать, какие вертикальные дымоходы вы можете установить, давайте пройдемся по их списку:
- Утепленный сэндвич – дымоход.
- Труба из нержавейки толщиной от 0,5 мм без утепления.
- Точно такая же труба, но с утеплением.
- Кирпичный дымоход.
- Керамический дымоход.
- Стальной толстостенный дымоход.
- Дымоход из оцинкованного железа (только для отдельно стоящих и пристроенных котельных).
Как видите, вариантов достаточно много. Сразу поясню по поводу оцинкованной трубы. Соединения цинка при нагреве выделяют вредные для человека вещества. Поэтому оцинкованная труба может быть использована для дымохода только в тех помещениях, которые не сообщаются с жилыми комнатами в доме.
Высота вертикального дымохода для газового котла должна быть не менее 6 метров. Диаметр трубы для такого дымохода должен быть равен выходному патрубку газового котла.
Порядок монтажа вертикального дымохода в котельной
Итак, мы монтируем вертикальный дымоход для газового котла в частном доме. Как правильно сделать все его части, чтобы это устройство соответствовало правилам?
- Секции любого сборного дымохода при использовании с газовым котлом собирают «по конденсату». Дымовые газы в данном случае будут низкотемпературными, а, значит, возможно образование конденсата.
- Сами секции должны крепиться к несущей стене или иметь какое-либо основание. Секции в этом варианте не могут опираться на сам газовый котел.
- Для возможности ревизии дымоходной шахты «на просвет» котел располагают не под дымоходом, а рядом с ним, соединяя их патрубком или разгонным участком с коленом на конце.
- На таком дымоходе не допускается установка любой запорной или регулирующей арматуры типа шибера (вьюшки) или тому подобных.
- На нижнем конце обыкновенно располагается емкость для сбора конденсата со сливным краном. Кран можно соединить патрубком с канализационной трубой для прямого слива в канализацию.
- Горизонтальный патрубок, соединяющий котел с дымоходом делается с уклоном в 1 градус в сторону трубы для исключения заливания котла конденсатом.
Монтаж коаксиального дымохода
Коаксиальный дымоход монтируется согласно схеме, которая прилагается к нему при продаже. Поскольку коаксиал является готовым и уже собранным устройством для подачи воздуха в закрытую камеру сгорания котла, а также для удаления оттуда дымовых газов, никаких работ по сборке его не предусмотрено.
Подключение производится после того, как произведены следующие работы:
- Обустройство проходки через стену котельной или кухни.
- Установка коаксиального дымохода в стене.
- Подведение патрубка к газовому теплогенератору.
Чтобы образующийся конденсат не стекал обратно в котел, горизонтальный участок также устанавливают с уклоном в 1 градус наружу.
Естественно, такая установка приводит к тому, что снаружи в холода намерзает огромная сосулька на трубе. Как этого избежать?
Можно установить горизонтальный участок с уклоном в сторону котла. И перед котлом предусмотреть установку конденсатосборника с краном для слива конденсата.
Где можно ставить котел с коаксиальным дымоходом
Поскольку с коаксиальным дымоходом эксплуатируются газовые котлы с закрытой камерой сгорания, устанавливать эту связку можно в любом помещении дома, кроме жилого и кроме помещений с повышенной влажностью.
То есть, такая связка может стоять в котельной, кухне, коридоре, холле или в подсобных помещениях, где нет точек водоразбора.
kotlobzor.ru
видео-инструкция по монтажу своими руками, особенности подключения, схема, цена, фото
Если вы решили построить дом, где предусмотрен твердотопливный котел для системы отопления, необходимо определить место для установки его дымовой трубы. При разработке проекта и во время монтажа последней необходимо учесть соотношение между выработкой и потерями тепла. Кирпичный дымоход для твердотопливного котла должен устанавливаться с соблюдением всех мер чистоты воздуха в помещении и противопожарной безопасности.
Наша задача сегодня – рассказать о правилах установки дымовой трубы такого типа, ее кладке, а также материалах и инструментах необходимых для работы.

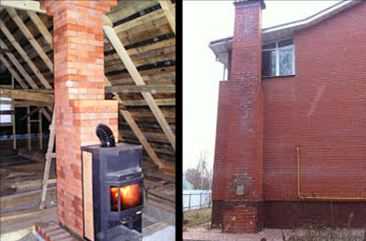

Внутренние и наружные кирпичные дымоходы для твердотопливных котлов
Общие сведения о частях системы дымоотведения
Начнем мы с твердотопливного котла, который является отопительным прибором классического типа. Его можно встретить почти в каждом частном доме, где нет подвода газовой магистрали. Удобен тем, что в топливной камере можно сжигать и уголь, и дрова, и торф.
Чтобы получить максимальную теплоотдачу от оборудования, необходимо правильно рассчитать и изготовить дымоход, в нашем случае из кирпича.
Он должен соответствовать следующим требованиям:
- не представлять препятствий для подачи воздуха, необходимого для эффективной работы отопительного устройства;
- создавать тягу, возникающую благодаря разнице в температуре и давлении, достаточную для отвода продуктов горения.

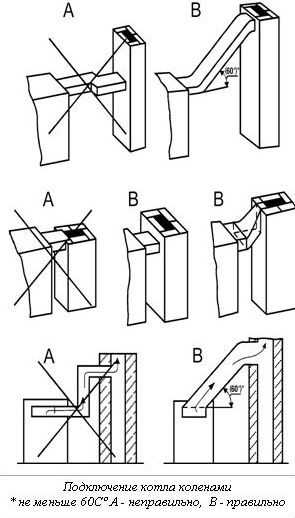

Правильное и неправильное подключение твердотопливного котла к дымоходу
Дымовые трубы для твердотопливного котла могут быть изготовлены из:
- кирпича;
- стали определенных марок;
- керамики.
Классический вариант — кирпичный дымоход, который можно сделать своими руками.
Правила установки
Нередко домовладельцы спешат сами или им попадаются нерадивые работники, которые считают, что могут слегка отойти от общепринятых требований. В результате происходят несчастные случаи, которые, увы, могут заканчиваться летальным исходом.
На фото — высота трубы над крышей в зависимости от удаления котла от центра здания
Чтобы такого не случилось у вас, настоятельно рекомендуем соблюдать указанные ниже рекомендации:
| Пожаробезопасность |
|
| Высота |
|
| Отвод конденсата | Инструкция требует выполнения этого условия для любого типа дымохода. Необходимо предусмотреть места сброса конденсата, для технического обслуживания, а также очистки от сажи и возможного мусора.В противном случае постепенно тяга уменьшится настолько, что дым будет поступать внутрь помещения. |
| Сечение | Площадь внутреннего сечения по всей длине трубы должна быть одинаковой. Иначе это сильно ухудшит прохождение продуктов горения. |
| Дополнительно |
|

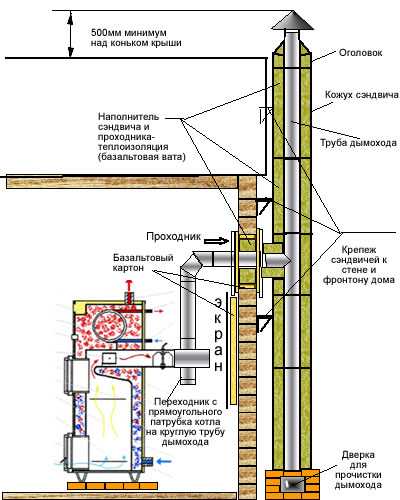

Как выглядит схема дымохода для твердотопливного котла в разрезе
Почему многие отдают предпочтение кирпичному дымоходу? Зависит это от того, что отводящие газы могут нагреться до температуры 600˚С, поэтому конструкция должна быть устойчива к ней.
Максимально соответствует этому параметру кирпич, хотя цена работ по кладке дымохода, да и сам материал сегодня не такой дешевый. Зато после установки, можно о нем долго не беспокоиться.
Совет: нанесите на внутренние стенки кирпичной дымовой трубы огнеупорный раствор в момент ее строительства и тогда вы сможете защитить ее от вредных воздействий агрессивно-кислотного осадка и конденсата.
Как производится кладка дымохода из кирпича
Кладку дымовой кирпичной трубы нельзя назвать простым занятием, для этого потребуются определенные знания и навыки, чтобы понимать технологические процессы.
- Простой вариант — устройство дымохода, когда кирпичный канал необходимо изготовить внутри стен.В данном случае оставляют незаложенную шахту с сечением в кирпич (250 мм). Сечение дымохода можно рассчитать по следующим нормам: 1 кВт = 0,08 м2. Соответственно, если мощность твердотопливного котла составит 10 кВт, сечение дымовой кирпичной трубы должно быть не менее 0,8 м2 или примерно 300х300 мм.

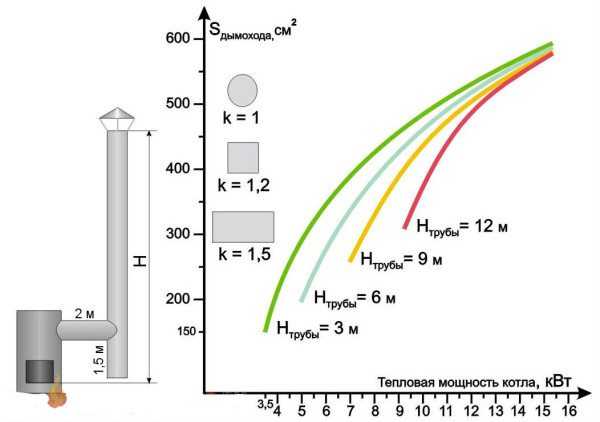

Как рассчитать дымоход для котла отопления в зависимости от мощности последнего
- При создании отдельной дымовой трубы следует соблюдать повышенную осторожность и ответственность в работе. Ведя кладку, уделяйте особое внимание углам, которые должны быть идеально ровными. Следите также за тем, чтобы на стенках не было выпуклостей.
Отдельно стоящий дымоход должен выполняться строго вертикально
Совет: не примыкающую к стене дымовую трубу необходимо выполнить строго в вертикальной плоскости.
- Примыкающий к стене дымоход для надежности следует дополнительно закрепить с помощью анкеров, которые нужно расположить примерно через 4-5 рядов. В этом случае также следует предварительно продумать, где будут расположены технологические и ревизионные отверстия.
Совет: обязательно сделайте снизу дымохода люк, через который можно легко удалять скопившуюся сажу.
- Чтобы повысить эффективность сооружения, внутренняя поверхность трубы должна быть ровной и гладкой, тогда дым сможет беспрепятственно выходить наружу.
- Один из самых распространенных вариантов, применяющихся для внутренней отделки канала, оштукатуривание «под варежку». Благодаря использованию такого способа, его сечение по форме будет максимально приближено к кругу.Хотя некоторые специалисты считают такой способ внутренней отделки непрактичным, так как спустя некоторое время штукатурный раствор начнет отслаиваться и забивать канал дымовой трубы.

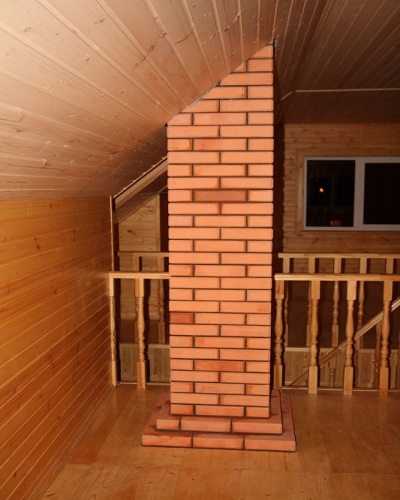

Кирпичный дымоход изнутри
Совет: наружную часть дымохода обложить облицовочным кирпичом или обшить кровельным материалом, чтобы защитить его от атмосферных воздействий.
Что нужно приготовить для работы
Простота сооружения заключается в том, что для его возведения достаточно иметь под рукой кирпич и раствор для его укладки.
Однако не следует относиться к работе свысока, ее нужно делать по всем правилам и очень внимательно, в противном случае ваша отопительная система просто не будет работать должным образом и трубу придется разбирать и перекладывать, а это большие затраты.

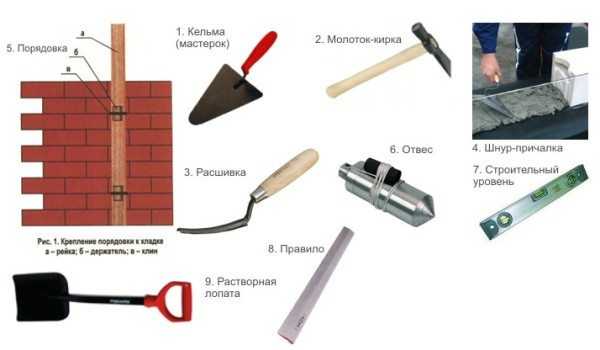

Инструменты для работы
- Выбирая кирпич, следите, чтобы он был хорошо обожженным.Окраска материала должна быть со всех сторон равномерной. Грани — ровные и четкие, что даст возможность делать швы небольшой толщины.
- Раствор готовьте особым способом и в его состав включите обязательно песок, глину, цемент и воду. Особенно важным считается подбор песка, который должен быть мелким, что сделает раствор более пластичным.
- Из инструментов приготовьте:
- кельму;
- молоток-кирка;
- рулетку;
- строительный уровень и отвес;
- лопату для раствора;
- строительную леску.

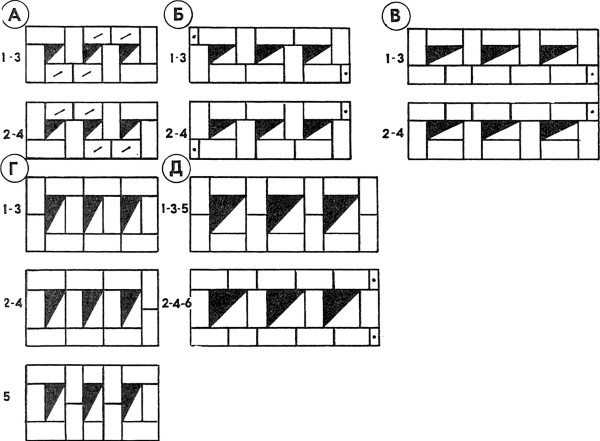

Схема кладки дымовой трубы из кирпича для твердотопливного котла
Особенности кладки
- Работу начинайте прямо от отопительного прибора.
- Соединить котел с кирпичным дымоходом можно трубой соответствующего размера и диаметра.
- Кладку обязательно ведите с перевязкой между рядами.
В принципе она напоминает возведение перегородок или стен, хотя есть и некоторые особенности, учитывать которые необходимо:
- проверяйте обязательно каждый ряд уровнем в вертикальной и горизонтальной плоскости;
- в растворе обязательно должна быть замешана глина;
- толщина шва должна быть примерно 5-10 мм. Больше делать не рекомендуем, так как из-за периодического температурного перепада раствор начнет крошиться, а это неминуемо приведет к разрушению дымовой трубы;
- заделка всех швов должна быть качественной, сквозные отверстия недопустимы;
- при кладке следует использовать только целые кирпичи, сократив максимально применение половинок.
Вывод
Твердотопливный котел нуждается в правильно установленном дымоходе. В этом случае он сможет работать максимально эффективно – сжигая все топливо и передавая теплоносителю требуемую тепловую энергию.
Нередко домовладельцы останавливаются именно на кирпичной дымовой трубе, хотя ее кладка и требует много сил и времени, но она полностью справляется со своей задачей в течение долгого срока. Видео в статье поможет найти вам дополнительную информацию по этой тематике.
gidroguru.com
Как сделать дымоход для твердотопливного котла: расчёты и пошаговая инструкция
Подключенный к котлу дымоход: его основание
Основу конструкции могут составлять различные материалы, отличающиеся огнеупорностью, такие как:
- Кирпич. Огнеупорные виды материала выдерживают температуру до 900 градусов, но, поскольку прогрев стенок при этом происходит в течение продолжительного времени, формировать дымоход для твердотопливного котла с малым КПД не рекомендуется.
Дымоход из кирпича придется время от времени восстанавливать, поскольку образуемый в процессе пар может способствовать появлению трещин в конструкции.

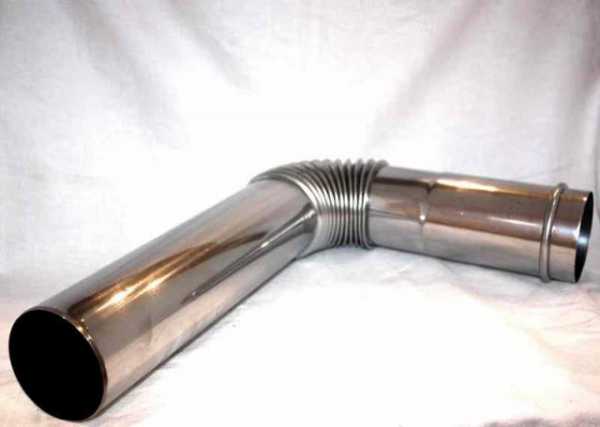

- Металл. Часто встречаются дымоходы для котла отопления из нержавеющей и черной стали. По сравнению с предыдущим вариантом такие дымоходы могут работать при чуть меньшей температуре — до 800 градусов, однако они более устойчивы к конденсату.
Советуем прочитать статью о монтаже металлического дымохода своими руками в дополнение к данному материалу.

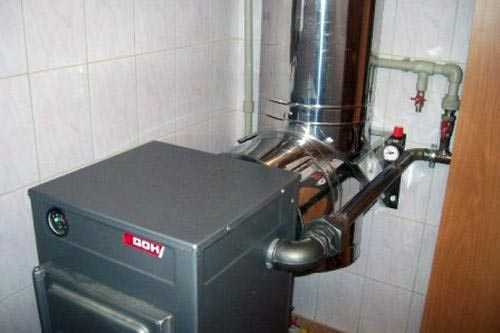

Металлический дымоход для твёрдотопливного котла
Совет: При выборе марки стали для дымохода для котла на твердом топливе стоит обратить внимание на марки 316 и 316L, а также 321.
- Керамика. Является наиболее предпочтительным вариантом, поскольку такой материал не деформируется и не меняет свои свойства при очень большой температуре, образовании конденсата и при воздействии погодных явлений. Кроме того, температурная устойчивость керамики выше, чем температура горения сажи, что делает подобный дымоход для твердотопливного котла наиболее безопасным.
- Стекло. Из-за достаточно высокой стоимости монтажа и трудоемкой установки является не слишком популярным. Однако такой дымоход для котла способен привлечь внимание необычным дизайном и позволить забыть о коррозии.
Рекомендуем изучить материал о дымоходе для газового котла в частном доме или квартире.
Кирпич является наиболее подходящим вариантом возведения дымохода для твердотопливного котла своими руками
Как сделать дымоход для твердотопливного котла эффективным
Соблюдение основных правил должно быть учтено еще на стадии составления плана работ и чертежей. Это позволит выделить основные правила установки:
- Необходимо учесть все противопожарные требования. Так, расположение дымохода для котла стоит выбирать исходя из оптимального расстояния от поверхности до легковоспламеняющихся материалов — 38 см. А все перекрытия нужно обложить изоляцией.
- Важно обеспечить должный уровень тяги, которая будет выводить продукты горения. Обеспечить это можно только создав возвышающуюся над уровнем крыши трубу.
Совет: Для плоской крыши выступающая наружу часть дымохода делается высотой в 1 м. А для неровной — 0,5 м над уровнем конька.
- Нужно создать достаточно толстые стенки дымохода для твердотопливного котла.
Толщина каждой стены дымохода из кирпича должна быть равна не менее 10 см
- При возведении стоит контролировать не только плотность прилегания материалов, но и правильность их расположения. Так важным параметром является площадь внутреннего сечения, которая должна оставаться одинаковой. В ином случае продукты горения будут проходить плохо, и дымоход для котла будет работать неправильно.
- Нужно обеспечить вертикальность конструкции. Горизонтальные участки допускаются, но их длина не должна превышать 1 м, а наклон — 30 градусов.
- При работе дымохода из любого материала будут образовываться конденсат, а также продукты горения — мусор и сажа, поэтому в чертеже должна быть предусмотрена возможность без труда удалять лишние материалы из трубы.
Прочитайте так же про недостатки дымохода из асбестовой трубы и найдите ответы на интересующие вопросы.
Читатели считают данные материалы полезными:
- Установка керамического дымохода своими руками, советы и рекомендации
- Ставим теплообменник на дымоход самостоятельно
Как рассчитать дымоход для котла
Поскольку уже было выяснено, что высота дымохода является одним из важнейших параметров, стоит обратить особое внимание на то, чтобы были соблюдены рекомендации по выбору этого параметра :
| Мощность котла, кВт | Диаметр, мм | Высота, м |
| 18 | 130 | 7 |
| 28 | 150 | 8 |
| 45 | 150 | 9 |
| 65 | 200 | 10 |
| 90 | 250 | 11-13 |
Если высота дымохода котла все же была выбрана неправильно, и тяга не производится должным образом, можно обеспечить конструкцию специальным дымососом.
Дымоход из кирпича для твердотопливного котла своими руками
Само по себе возведение трубы не представляет сложности, особенно для тех, кто уже имел опыт работы с подобным материалом. Однако при строительстве важно учесть некоторые особенности, которые позволят создать надежную и долговечную конструкцию. Она максимально эффективно будет справляться с воздействием конденсата и осадков.

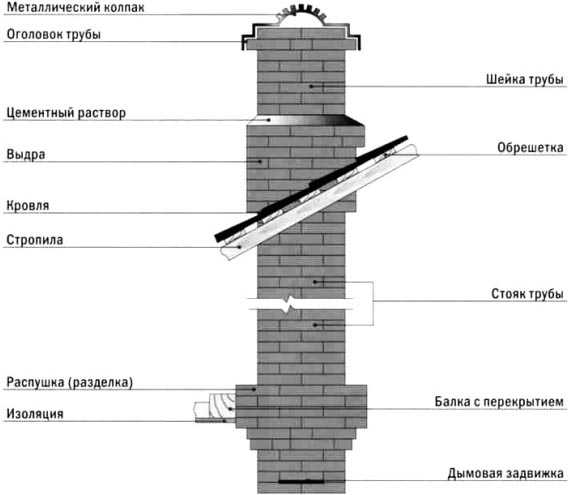

Схема дымохода из кирпича: основные составные части
Важно: Кирпичный дымоход для котла может быть установлен только в процессе строительства дома, так как такая труба будет иметь немалый вес и потребует в своей основе прочный фундамент.
- Высота фундамента должна составлять показатель от 30 см, а ширина выбираться исходя из ширины самой конструкции: фундамент должен превышать ее на 15-50 см с каждой стороны.
Если дымоход для котла станет частью внешней стены, фундамент также должен выходить и являться нижним уровнем фундамента стены.
- Для выкладки необходимо использовать огнеупорный кирпич М75 или М50. Для их закрепления подойдет цементный раствор или смесь цемента и известки. Качественный дымоход можно получить, выполняя кладку с перевязкой: обеспечивая перекрытие швов предыдущего ряда следующим.
- При возведении нужно обрабатывать внутреннюю поверхность и избавлять ее от шероховатостей.
- Закончить верхнюю часть дымохода для котла лучше оголовком, выступающим на 10 см за пределы кирпичной основы.
Под оголовок можно добавить вентиляционные отверстия, которые предотвратят задувание воздуха. Их необходимо расположить на двух противоположных стенках или с каждой стороны.
Соблюдение этих принципов позволит создать дымоход для твердотопливного котла самостоятельно, будь это прямая труба через крышу или уходящая в стену. Каждый из способов оформления имеет свои плюсы:
- Дымоход, проходящий через чердак или кровлю, будет отдавать тепло всем помещениям, через которые проходит, поэтому подходит для двух и более этажных строений. Помимо этого, он прост в возведении.
- Дымоход, проходящий через стену, компактен и более безопасен по сравнению с обычным.
Схема монтажа металлической трубы дымоотведения
Совет: Во внутреннюю часть кирпичного дымохода для котла можно добавить металлическую трубу, которая будет защищать стены от сажи.
Видео: советы по выбору и расчету дымохода для твердотопливного котла
Таким образом, кирпичные дымоходы для котлов являются самыми оптимальными, если сравниваются сложность, стоимость и надежность возведения. Поэтому, изучив всю необходимую информацию, можно приобретать материалы и начинать возводить дымоход своими руками.
kamin-maker.ru
