Мансардная крыша – размер конструкции исходя из расчетов проекта

Мансардная крыша – это отличный вариант для получения достаточно большого пространства жилого помещения

При строительстве частного дома с мансардной важно правильно спроектировать конструкцию и размер крыши. Ведь мансарда – жилое помещение, в котором происходят различные процессы: испарения воздуха, нагрев помещения. Это оказывает свое влияние на кровлю. С другой стороны крыша должна выполнять свое основное предназначение – надежно защищать от непогоды и сохранять тепло внутри.

Поэтому важно перед началом строительства обзавестись качественным проектом и расчетами. Расчеты должны проводиться специалистом, имеющим опыт проектирования подобных объектов. Даже небольшие погрешности могут привести к неверному распределению нагрузки несущих узлов и элементов. Излишний вес кровли, превышающий прочность стропильных ног может привести к ослаблению общей конструкции и печальным последствиям.

Но прежде, чем подробно остановиться на том, как правильно высчитать размер, площадь и другие параметры мансарды рассмотрим распространенные виды конструкций мансардной кровли.

Типы мансардных крыш

Стропильная система и ее элементы различны для разных типов мансардных крыш частных домов. Кровля должна быть легкой, чтобы не нагружать стены домов, при этом надежность и прочность конструкции должны соответствовать строительным требованиями нормам.

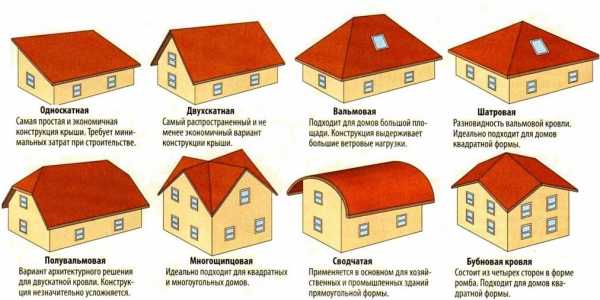

Формы скатных кровель

По типам мансардных крыш различают следующие конструкции:

Двухскатные. Два ската и два фронтона.
Ломаные. Имеющие две и больше плоскости, расположенные под разными углами наклона. Ломаную крышу возводить намного сложнее.
Вальмовые. Со скатами треугольной формы, закрывающие фронтоны.
Полувальмовые. Скаты фасадов прикрывают часть площади фронтона.
Купольные. Характерны для домов с круглой или многоугольной конструкцией.

Сводчатые. С дугообразной проекцией фронтона.

Кроме того конструкции кровли делятся по конструктивным особенностям на вентилируемые и невентилируемые. Тот или иной вариант выбирается в зависимости от климатических особенностей региона и конструкции частных домов.

Совет!
При больших количествах осадков, высокой влажности следует предпочесть кровли с естественной вентиляцией. Кроме того воздушная прослойка внутри играет роль дополнительного утеплителя.

Конструкции без естественной вентиляции чаще используются в сухих климатических зонах.

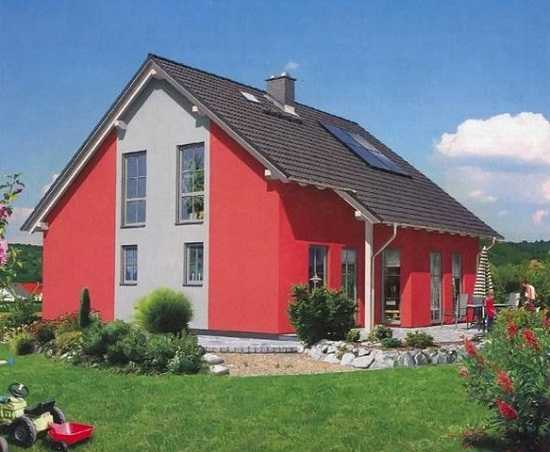

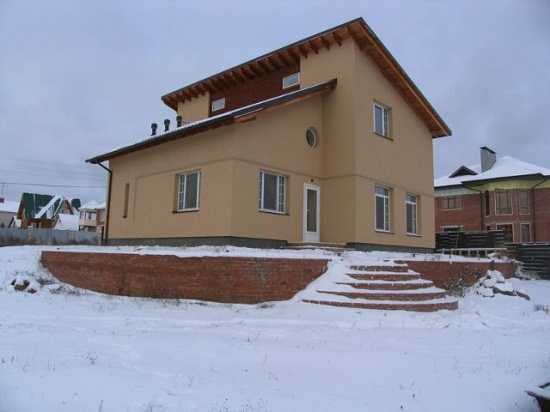

Частный дом с мансардной кровлей

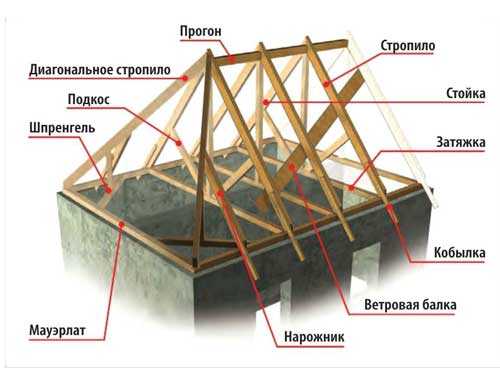

Основа кровли – стропильная система

Основным и наиважнейшим элементом кровли является ее каркас или стропильная система. Он несет основную нагрузку, определяет прочность и надежность, от него будет зависеть срок службы всей кровли и как часто придется ее ремонтировать.

Поэтому установка каркаса – самый трудоемкий процесс по устройству мансарды. Основные воздействия на стропильную систему это нагрузки, получаемые от массы самого каркаса, веса снежного покрова и воздействия напоров ветра. В связи с этим и должны проводиться расчеты нагрузок на стропила.

От правильно проведенного расчета стропильной системы, нагрузок и всех узлов соединения зависит прочность и долговечность всего здания. Важным требованием является минимальный вес конструкции каркаса. Чтобы нагрузка на стены и фундамент была небольшой, следует закладывать в проект материалы с наименьшим удельным весом.

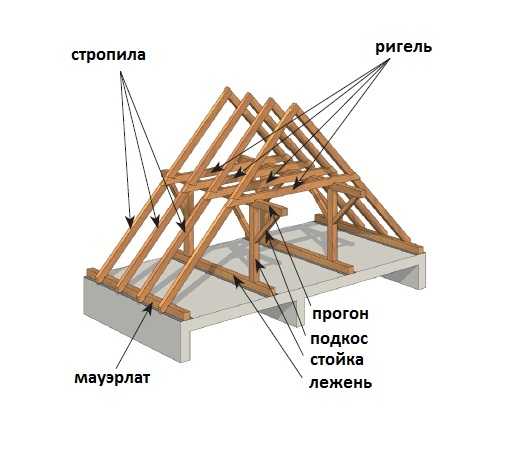

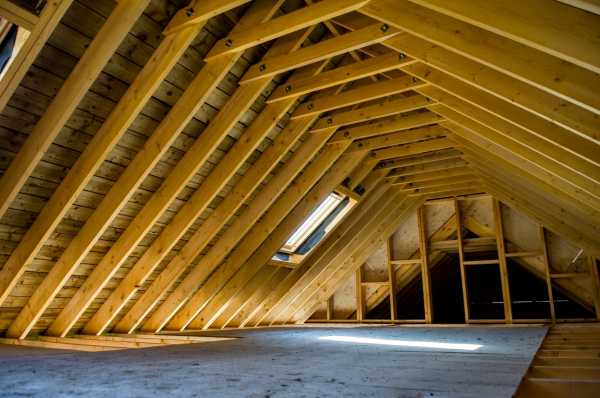

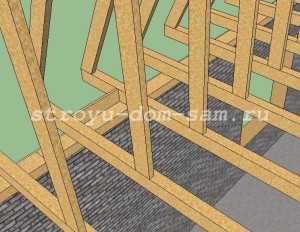

Стропильная система дома с мансардой

Расчет площади

Если мансарду планируется использовать, как жилое помещение важно высчитать ее полезную площадь. Для расчетов важным параметром является общая площадь мансардного помещения и его полезный объем. Последний вычисляется по линиям, соединяющим точки, где высота от пола до потолочной плоскости составляет 90 см. Остальное пространство принято считать не жилым, пригодным лишь для устройства чуланов и кладовок.

Общая площадь берется из планов дома и мансарды. Расчет площади кровли проводится исходя из суммарной площади внутренних конструкций. Весь кровельный каркас можно представить как совокупность элементов с различной геометрией. Высчитав площадь таких фигур по отдельности, и сложив значения, можно получить общую площадь конструкции крыши дома. Данная величина необходима не только для дальнейших расчетов прочности и веса конструкции, но и для подсчетов необходимого количества материалов.

Расчет площади и геометрия помещений мансарды определяют соотношение дополнительной площади к нижележащему этажу здания

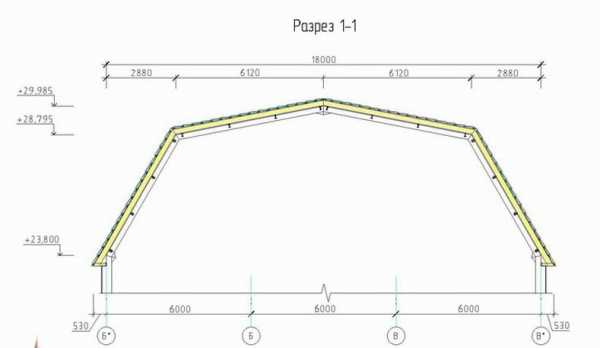

Проект мансардной кровли

Как было сказано выше, залогом надежной и прочной кровельной конструкции должен быть грамотно составленный проект. Можно воспользоваться типовым, готовым проектом мансардной кровли, который уже не требует дополнительных расчетов. Это ускорит работы и сократит затраты на проектирование, но если предполагается строительство по индивидуальному проекту, потребуется детальный расчет.

Важно!
В проекте, кроме расчета, должны содержаться сведения о конструкции стропил, схема установки балок, подсчет собственной массы и предполагаемую нагрузку природных факторов (ветер, снег, дождь).

Чтобы рассчитать и составить грамотный проект следует предусмотреть устойчивость всех элементов к температурным перепадам. Как правило, проект состоит из нескольких разделов и чертежей. В нем содержатся расчеты и вся информация о конструкции кровли:

в первую очередь проектом определяются основные параметры – форма крыши, ее размеры, наклон скатов, наличие фронтона;

вторым, и не менее важным пунктом, идет перечень всех материалов, по каждому узлу, с указанием их количества;
отдельный раздел должен быть посвящен расчету несущих конструкций с указанием сечения стропильных балок, размерами элементов перекрытий и других узлов;
чертежи с различной проекцией и детализацией основных узлов;
раздел с расчетами теплотехнических свойств конструкции и указания об утеплении и гидроизоляции с перечнем рекомендуемых материалов;
рекомендации по кровельному материалу на основании расчета максимальных нагрузок на конструкцию.

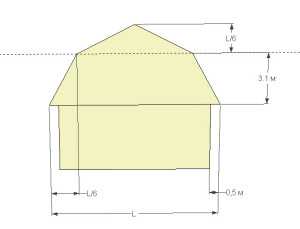

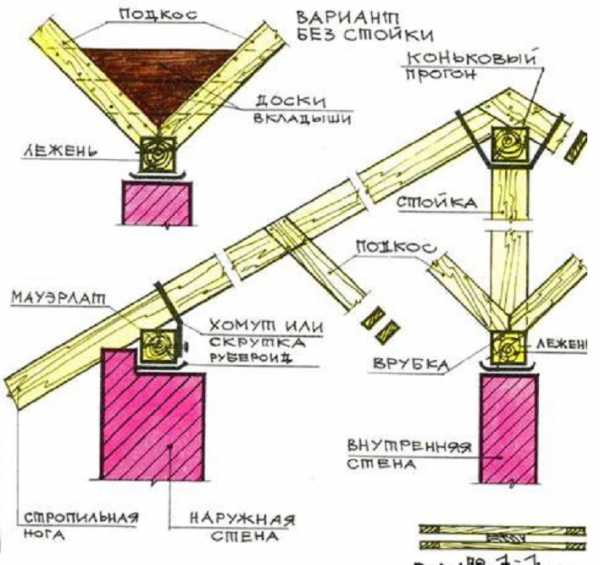

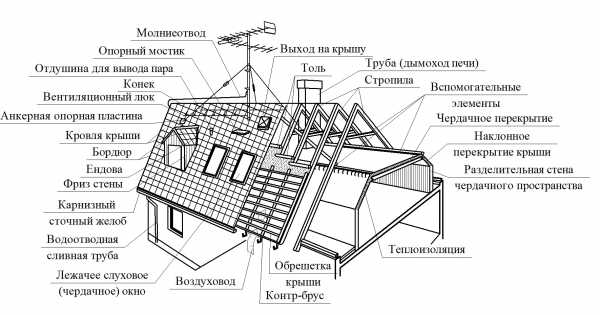

Конструктивная система мансардной крыши

Расчет уклона скатов

На определение размера крыши влияет ее уклон. Угол наклона скатов имеет большое значение при строительстве дома. Неправильно сконструированная кровля может быть разрушена сильным ветром, если сделать ее слишком высокой. И наоборот, если уклон будет недостаточным, это может привести к накоплению снежной массы, что тоже приведет к разрушениям. Поэтому при расчете наклона скатов учитываются местные климатические условия и предполагаемые кровельные материалы (их вес). Как правило, в заснеженных районах сооружают остроконечные кровли, чтобы снег сползал пол своим весом. А в более теплых местностях распространены пологие конструкции, уменьшающие парусность с удлиненным свесом.

Приступая к конкретному расчету наклона скатов, в качестве исходных данных берем:

Предполагаемую высоту жилого пространства в мансарде (желаемую, но не менее 2,5).
Погодные условия местности – среднее количество осадков, максимально возможную силу ветра.
Планируемый вес и особенности кровельного материала.
Тип кровли по проекту.

Для двускатной конструкции укол наклонов скатов оптимальным считается в 45 градусов и более. Для ломаной конструкции оптимальными будут углы в 60 градусов для нижнего ската и 30 градусов для верхнего. Это позволит устроить внутри помещение удобное для проживания.

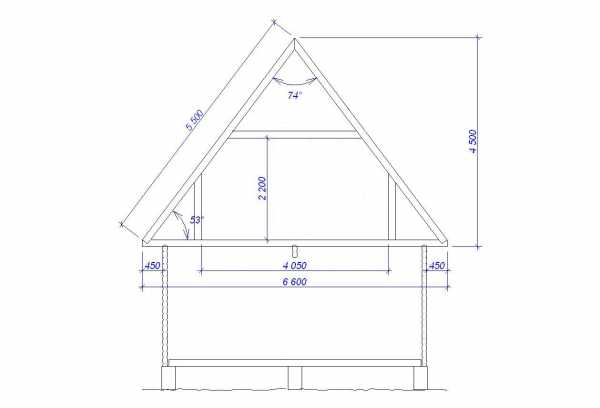

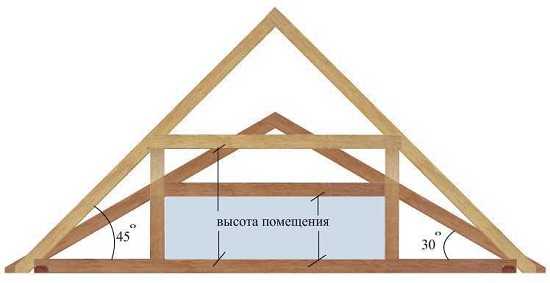

Пример двускатной мансардной крыши дома размером 6х6 м

Монтаж каркаса мансарды

Перед началом строительства мансарды, когда уже возведены стены здания, необходимо по верху стен проложить брус 10х10 или 15х15 см для опоры стропильной системы. Такая конструкция носит название мауэрлат, в рубленном деревянном доме им может служить верхний венец. Если дом строится из кирпича или бетона под деревянный мауэрлат необходимо уложить слой гидроизоляции (например, рубероид, лучше в два слоя). Основная задача мауэрлата – равномерное распределение нагрузок на стены дома. Брус может быть закрыт облицовкой, аналогичной фасадной.

Начинаем установку стропильной системы с устройства перекрытий. Балки укладываем, начиная с крайних, строго выверяя горизонтальность. Шаг балок рекомендуется выдерживать в 50-60 см. Балки должны иметь вынос за предел стен примерно 30-50 см, который будет служить карнизом. Фиксацию с мауэрлатом производим гвоздями и металлическим уголком на шурупах.

Приступаем к монтажу каркаса. В первую очередь устанавливаются вертикальные опорные стойки. На время монтажа крепим их временными распорками. Начиная с углов, ставим остальные на расстоянии не более трех метров. Высота стоек должна быть указана в проекте, она определит параметры всей конструкции. По верхнему окончанию стоек крепим прогоны (доски 15х5 см).
На прогонах устанавливаются затяжки (брус 20х5 см), закрепляемые уголком. Задача затяжек связать боковые прогоны. Чтоб не было значительного прогиба затяжек, их необходимо закрепить, в дальнейшем, подвесами к стропилам кровли. На этапе монтажа избежать прогиба можно временными подпорами.
Устанавливаем стропила. Перед монтажом необходимо изготовить шаблон в виде доски 15х2 см. Шаблон задает одинаковый угол запила в местах соединения стропил с мауэрлатом нижним концом и верхним с прогоном.

Крепление наслонных (нижних) стропил к боковым прогонам осуществляется гвоздями, а к мауэрлату металлическими пластинами или скобами.
Приступаем к монтажу висячих (верхних) стропил. Также готовим шаблон и по шаблону запиливаем все доски. Мансардная конструкция не предусматривает устройство конька, поэтому дополнительную жесткость следует придать установкой подкосов.
Устанавливаем затяжки на верхних стропилах.
В целом каркас стропильной системы готов. Далее можно зашить фронтоны, оставив проемы под окна, если они предусмотрены проектом.

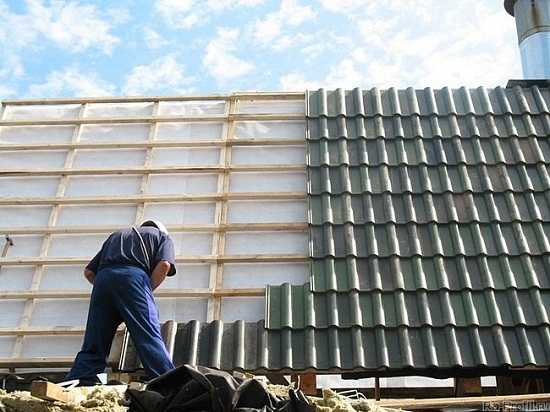

Делаем обрешетку. Конструкция обрешетки целиком зависит от типа кровельного материала, определяемого проектом. Если предусмотрена мягкая рулонная кровля (например, ондулин), делаем сплошную обрешетку. Для металлочерепицы или профнастила требуется разреженная обрешетка. Правильный выбор и грамотный монтаж будет влиять на качество кровли и ее надежность.

Дальнейшие работы связаны с утеплением и изоляцией крыши мансарды.

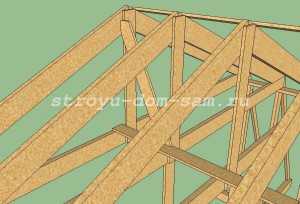

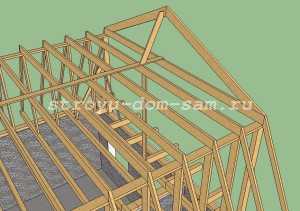

Основа мансардной крыши – ее каркас

Совет!
В случаях, когда скат кровли более шести метров (длина стандартной доски), необходимо заказать доску под стропила необходимой длины или сращивать стропила до нужного размера. В местах стыков, необходимо будет установить дополнительные опорные стойки.

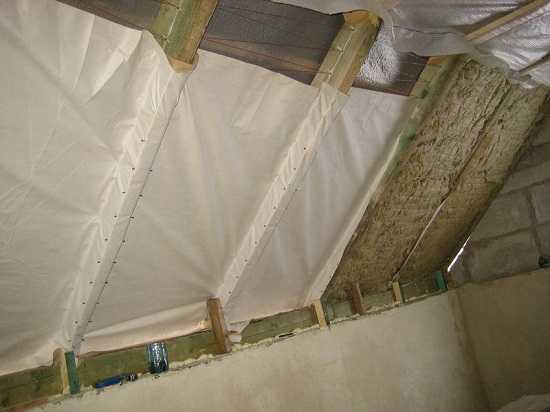

Утепление кровли

Для создания атмосферы, пригодной для проживания в мансарде, кровля должна быть надежно и качественно утеплена. Кроме того вместе с утеплителями укладываются пароизоляционные и гидроизоляционные пленки. Чтобы предотвратить протечку снаружи и накопления конденсата изнутри, применяют специальные современные материалы. Таким образом, образуется «слоеный пирог», уложенный между кровельным покрытием и помещением мансарды. Такой «пирог» должен включать следующие слои:

Пароизоляционный. Специальные, не пропускающие воздух пленочные материалы, укладываемые изнутри помещения мансарды с герметизацией стыков. Задача этого слоя предотвратить проникновение влаги в верхние прослойки «пирога».
Утепляющий. В качестве теплоизолятора применяется пенопластовые или пеноплексовые плиты, минеральная вата, эко вата и проч. Укладка производится с нахлестом или с последующей заделкой швов строительной пеной.
Гидроизолирующий. Специальные пленочные мембраны, предохраняющие утеплитель от атмосферных осадков и предотвращающие образование конденсата. Укладываются по стропилам с сохранением воздушного зазора между пленкой и кровельным материалом.

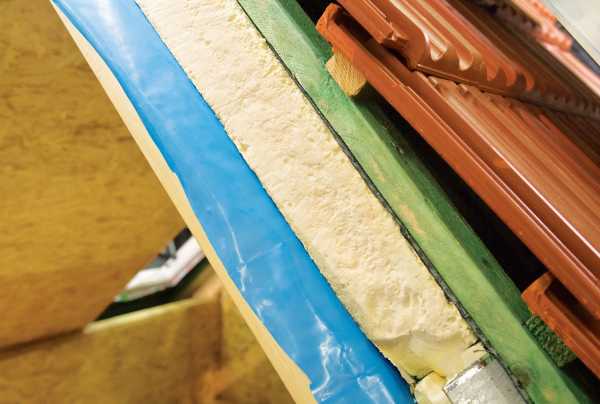

Кровельный пирог представляет собой многослойную конструкцию, которая обеспечивает надежную защиту от различных неблагоприятных факторов

Таким образом, размер крыши, выбранный в результате расчетов и указанный в проекте, оказывает влияние на ход всего строительства мансарды. Здесь следует учитывать множеством нюансов, важных для создания надежной и долговечной кровли

Мансарда – расчетная схема, нагрузки, РСУ

Мансарда – расчет в SCAD, подбор сечений элементов

lestnitsygid.ru

Стены в мансардной крыше: как правильно рассчитать высоту

Наличие в частном доме мансардного этажа позволяет наиболее полно использовать его полезную площадь

Современные жители мегаполисов стремятся стать владельцами частных или загородных домов. Такая покупка позволит им в полной мере отдохнуть от городской суеты. Независимо от того, какого размера является дом, всегда есть возможность увеличить полезную площадь. Сделать это можно с помощью мансардной крыши, под которой будет находиться жилое пространство.

Обустройство мансардного этажа

Использование чердачного пространства в роли жилого помещения – отличная идея рационализации площади в доме. Есть важный момент: для того, чтобы проживая под крышей, вас не покидало ощущение уюта и комфорта, важно обустроить пространство по всем правилам. Особенно важно, составляя проект здания, в котором есть мансардный этаж, правильно рассчитать высоту стен. Этот параметр влияет не только на габариты полезной площади, но и определяет внешний дизайн дома. Строительство мансарды – важный и трудоемкий процесс, в нем важна каждая деталь. Работа может выполняться своими руками, для этого необходимо овладеть азами строительного дела.

Схематический проект дома с мансардой

Преимущества мансард

Мансарда – помещение французского происхождения, именованное в честь ее создателя Франсуа Мансара. В давние времена в таком помещении проживали люди небогатые или представители богемы. В современном мире проект дома с мансардой выберут люди рациональные и экономные. Дополнительное жилое пространство в доме – это всегда выгодно, поэтому мансардный этаж обладает массой достоинств:

Возможность надстроить мансардный этаж в том случае, если дом уже эксплуатируется. Для этого совершенно необязательно домочадцам выселяться.
При условии правильного пошагового обустройства кровли, мансардный этаж позволяет сократить теплопотери не только в подкровельном пространстве, но и во всем доме.
Экономия затрат на возведение, в сравнении с полноценным этажом. Формула следующая: чем больше будет площадь каркасных стан с использованием стропильного каркаса, тем больше получиться сэкономить.
Внешний дизайн дома, где есть мансардный этаж, всегда привлекает внимание, выглядит стильно и оригинально на фоне типовых построек. Архитектурная привлекательность создается при помощи множества приемов и необычной формы кровли.

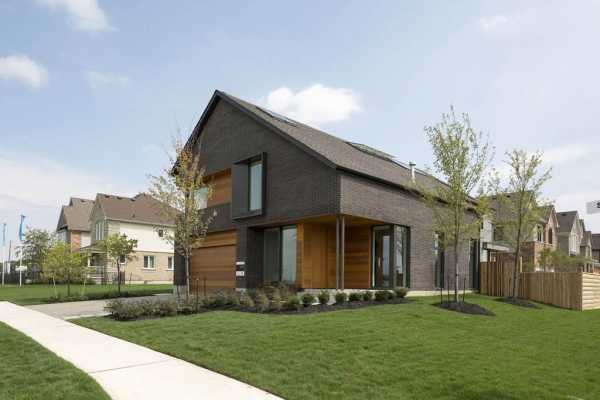

Современный двухэтажный дом с мансардой

За счет геометрических особенностей мансардный этаж дает массу возможностей для интересного и функционального дизайна. Можно обустроить детскую, спальню, кабинет или гостиную в любой интерьерной стилистике. Зная о преимуществах, нельзя не сказать и о некоторых недостатках, которые имеет такой этаж. Обустройство крыши мансардного этажа требует определенных усилий. Качество гидроизоляции, утепления и работа вентиляционной системы обуславливают комфорт проживания. За счет архитектурных особенностей и формы кровли площадь мансардного этажа, как правило, меньше полноценного этажа в доме. Все дело в том, что стены мансарды – это и есть скаты кровли. Чтобы пространство было более функциональным и удобным для проживания, есть несколько строительных секретов.

Определение высоты стен

Все мероприятия по возведению мансардного этажа регулируются СНиП. Именно высота стен считается одним из важнейших параметров, которые влияют на полезную площадь.

Важно!
От того, какая величина высоты стен в мансардном помещении и зависит определение типа подкровельного пространства.

Согласно нормам и требованиям СНиП правила следующие:

Если высота вертикальных стен превышает 1,5 метра, мансарду можно считать полноценным этажом. На расстоянии 0,5 м стен можно беспрепятственно перемещаться, не боясь задеть потолок головой. В том случае, если высота стен более 2 м, тогда по комфортабельности мансарда не уступит типовой комнате.
Стандартный мансардный этаж быть двух типов, одноуровневой или двухуровневой. Ее получают за счет сооружения аттиковой стены, минимальная высота которой не менее 0,8 м, максимум – 1,5 м.
Если вертикальные стены в мансардах отсутствуют, а высота получившихся стен не достигает отметки 0,8 м, такие помещения называют полумансардными.

Проектирование высоты стен для мансарды

На этапах проектировки мансарды следует подробно изучить актуальную редакцию нормативов СНиП. Например, уровень перегородки в мансарде, при условии наклона скатов крыши в 30 градусов, должен равняться или превышать 1,2 м. При обустройстве мансардного этажа необходимо следовать советам специалистов. Это поможет сделать пространство не только уютным и комфортным, но еще и функциональным. Выбирая назначение для комнаты, нужно помнить, что более узкая и малогабаритная мансарда подойдет для спальни, а просторное помещение с высокими потолками идеально для гостиной или детской комнаты. Если подкровельное пространство предназначено для спальни, то нужно знать, что:

высота от потолка до пола составит не меньше 2,2 м;
высота от предполагаемого расположения кровати – не менее 1,4 метра.

Соблюдение установленных нормативов позволит создать максимально комфортные условия для времяпровождения в спальне, ходить, не прогибаясь и сидеть свободно.

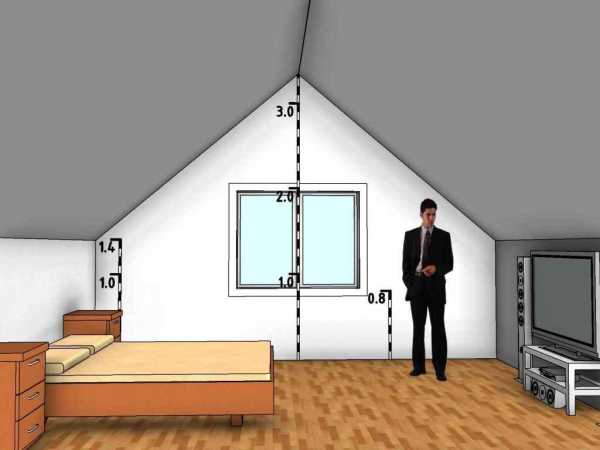

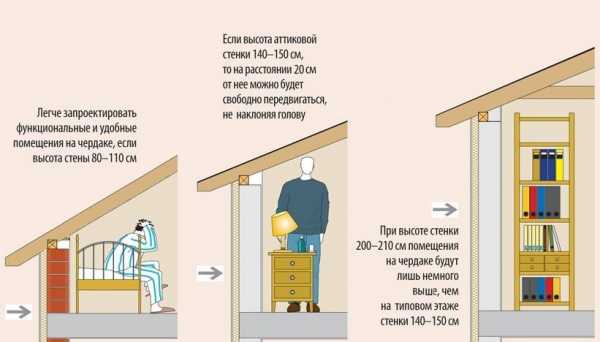

Высота стен мансардного этажа

Сооружение аттиковых стен

Чтобы в комнатах под крышей красиво и комфортно, необходимо возводить аттиковые стены. Для чего это необходимо?

Важно!
Сооружение аттиковых стен требуется для увеличения и рационализации подкровельного пространства. От параметра высоты стен зависит высота мансарды и масштабы полезной площади.

Аттиковая стена располагается на венце перекрытия этажей относительно наружных стен строения. Именно на нее приходится вся нагрузка от кровельной конструкции. Возведение таких стен может выполняться не только профессионалами в строительной сфере, но и новичками. Главная задача – соблюдать определенные правила:

Конструкция стен выполняется так, чтобы можно было равномерно перенести нагрузку от крыши на основные стены перекрытий здания.
В тех случаях, когда здание возводиться по типовым технологиям, обустраивается коленчатая стена. Она должна дополнительно укрепляться венцом и железобетонными столбами. Если стена изготовлена из дерева, ее нужно обшить плитами OSB или влагостойкой фанерой, защищая от воздействия атмосферных осадков.
Толщина аттиковых стен должна быть не меньше, чем ее высота, поделенная пополам. Усилить жесткость таких стен можно за счет поперечных стен.
Если высота стены превышает 70 сантиметров, тогда конструкция требует дополнительного усиления. Это поможет избежать появления трещин в полости в период эксплуатации. В роли усилителя можно использовать арматурные конструкции.
Наибольшая нагрузка на аттиковые стены приходиться на их углы. Поэтому в этих местах стена должна также укрепляться четырьмя арматурными стержнями, связанными между собой хомутами.

Высота аттиковой стены

Выбирая строительный проект с возведение мансардного этажа, многие задаются вопросом, можно ли обойтись без аттиковой стены? Несомненно, мероприятия по ее возведению и усилению – дело затратное и трудоемкое. Но, отказываясь от аттиковой стены в мансарде, вы отказываетесь от части полезной площади. По мнению специалистов, отказаться от аттиковых стен можно в тех помещениях, где предусмотрена специальная стропильная конструкция, угол наклона скатов достаточно крутой или дом имеет достаточную ширину. В том случае, если аттиковая стена отсутствует, кровельная конструкция опирается непосредственно на мауэрлат – опорный элемент стропильной системы.

Важно!
Чем меньше стыков и длиннее брусья для мауэрлата, тем крепче вся конструкция. В углах мауэрлат нужно усилить специальными скобами.

Такая конструкция требует создания стен внутри мансарды, так как они не являются несущими, их именуют фальшивыми. Для их создания можно использовать листы гипсокартона или влагостойкой фанеры, OSB плиты или массив древесины. Для повышения эксплуатационных свойств стену рекомендуется утеплить.

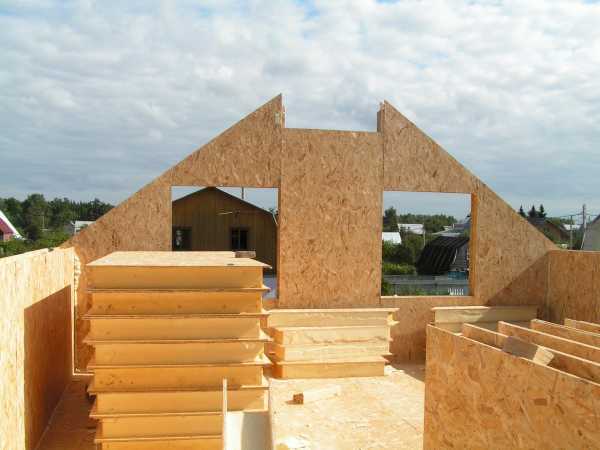

Стройка каркасного дома с мансардой с устройством аттиковой стены

Расчет площади мансардного этажа

Чтобы правильно рассчитать площадь мансардного этажа, потребуется несколько параметров, одним из важнейших является высота этажа по отношению к крыше. Также важен угол наклона скатов. Согласно нормам СНиП высота жилого помещения не может быть менее 2,5 м. Расчеты должны отражать измерение реальной пощади мансарды по отношению к полезной площади. В соответствии с требованиями, базовые нормы следующие:

Если наклон в 30 градусов, уровень узкой части наклона составляет 1,5 метров.
Если уклон 45 градусов, тогда параметр узкой 1,1 метр.
Если уклон 60 градусов или больше, габариты узкой части от 0,5 метров.

Рассчитывая площадь конструкций необходимо использовать коэффициент понижения, который равен 0,7. Для удобства расчетов и получения максимально точных данных сегодня существует множество специализированных сервисов и компьютерных программ. Риск ошибочного ручного расчета человеком с отсутствием профессионального опыта значительно выше, нежели использование программ.

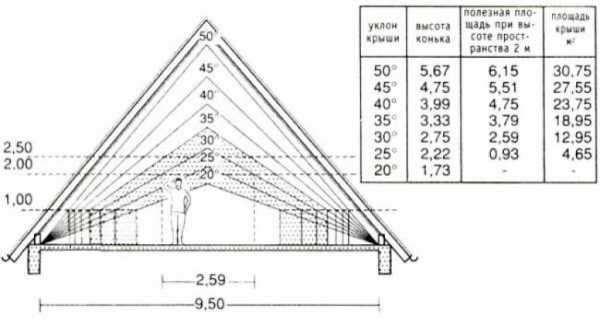

Зависимость площади мансарды от угла наклона крыши

Мансарда и форма крыши

Выбор типа кровли имеет влияние на количество полученных драгоценных метров в мансарде. Каждый из типов имеет индивидуальные конструкционные особенности:

Односкатный тип кровли – наипростейшая форма. Она опирается на стены дома, которые находятся на разных уровнях. Следует сказать, что в проектах с мансардой такой крыше редко отдается предпочтение. Особенности формы не дают возможности создать просторное подкровельное пространство.
Двускатная форма. Такой крыше отдается наибольшее предпочтение. Ее конструкция состоит из двух разнонаправленных скатов и двух торцевых (щипцовых) стен. Она проста в монтаже и дает возможность создания просторного жилого пространства.

Совет!
При проектировании двускатной кровли ширина дома должна быть не менее 5 метров, а расположение стропил под углом 45 градусов.

Ломаный тип кровли. Сложное устройство дает большие возможности для мансардного этажа в деревянном доме или на даче. Такой тип крыши неизменно оригинальный и стильный внешне, но есть и минус: слабая сопротивляемость ветровым нагрузкам.
Вальмовый тип кровли – наиболее прочная и ветроустойчивая конструкция. Под такой крышей можно создать просторное и светлое помещение, если встроить в плоскость скатов мансардные окна.

Формы скатных кровель с мансардой

Кроме стандартных конструкций в современном строительстве часто используются проекты с купольной или конической крышей. Их технология возведения более сложная, нежели работа с типовыми конструкциями, но внешний дизайн и широкие возможности создания просторного подкровельного пространства выше всяких похвал.

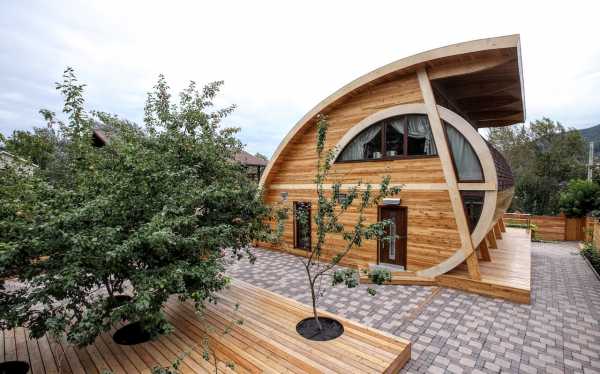

Эксклюзивный дизайн арочного дома с мансардой

Работа по возведению мансардного этажа – процесс трудозатратный и требует значительных капиталовложений. Правильный расчет высоты стен мансардного этажа и разумное вычисление площади обуславливают надежность и долговечность всей конструкции. Все усилия будут вознаграждены дополнительным жилым пространством и возможностью создания интересных дизайн проектов.

Мансардный или полноценный этаж. Часть 1

Мансардный или полноценный этаж. Часть 2

lestnitsygid.ru

Как построить мансардную крышу своими руками?

Превращение пустынных серых чердаков в обжитые помещения стало очень популярным сегодня. А все потому, что обустройство мансардного этажа — прекрасный способ увеличения жилой площади. А красивые скаты крыш позволяют сделать дом необычным, оригинальным. И даже если мансарда не была изначально заложена в план дома, ее можно пристроить.

О том, как соорудить мансардную крышу своими руками, сделать правильно расчеты, чтобы помещение под ней было не только уютным, но и безопасным — в нашей статье.

Мансардные крыши: виды

Различают несколько разновидностей кровельных систем, которые отличаются формой, количеством скатов.

Односкатная система

Это самая простая конструкция, но при строительстве мансарды она используется редко, поскольку не позволяет обустроить под ней большое помещение. Односкатная крыша мансардного типа надежна и устойчива, но характеризуется отсутствием вертикальных стен, низким наклонным потолком.

Простая односкатная мансардная крыша, фото

Двухскатная система

Данный тип кровли наиболее часто применяют при строительстве мансард. Состоит он из двух разнонаправленных скатов. Устройство мансардной крыши с двумя скатами позволяет получить полноценные высокие стены, что немаловажно для оформления помещения, его меблировки. Такая система весьма надежна и проста в монтаже.

Классическая двухскатная крыша дома с мансардой, фото

Ломаная конструкция

Это усложненная разновидность крыши двускатной. Дизайн такой кровли более интересный, позволяет создать большое чердачное пространство, а также придать дому необычную форму. Преимущество крыши с ломаным контуром — значительное сокращение расходов на приобретение материалов. Недостатком данного варианта является то, что соединение элементов стропильных систем очень сложное.

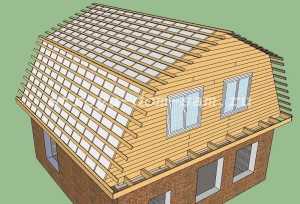

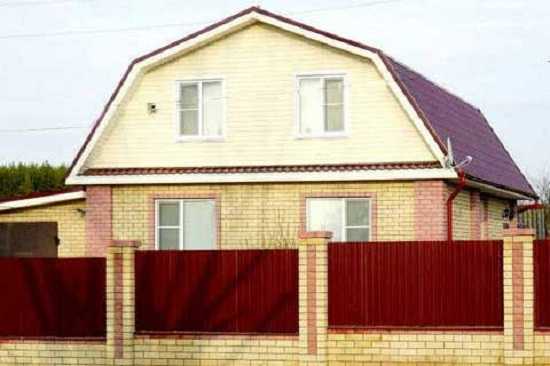

Ломаная мансардная крыша своими руками

Вальмовая система

Довольно таки просторное чердачное пространство можно получить при сооружении вальмы, или полувальмы. Это четырехскатная мансардная крыша с торцевыми скатами треугольной формы.

Совет: в каждом из фронтонов можно дополнительно установить окна.

Проекты красивых загородных домов с вальмовой и полувальмовой крышей

Коническая крыша

Красивую форму дому придаст кровля конической или пирамидальной формы. Она создает достаточно простора внутри, но требует тщательного проектирования и навыков в строительстве. Остроугольная конструкция мансардной крыши проста в монтаже, дом становится похожим на настоящий замок, но при этом повышаются расходы на приобретение строительных материалов.

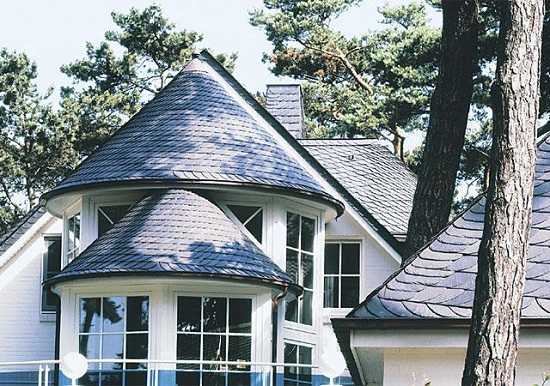

Особняк сложной архитектурной формы с несколькими коническими навесами

Иногда проект дома может предполагать фасад несимметричной формы, когда один скат короче другого — такая крыша называется полумансардной.

Строение полумансардного типа

Технология проведения работ по строительству мансардной крыши:

Как правильно построить мансардную крышу? — этот вопрос волнует многих начинающих строителей. Перед тем, как построить мансардную крышу, следует определиться с назначением чердачного помещения. На маленькой узкой мансарде можно обустроить спальню, кабинет, детскую. Большое помещение пригодится в качестве гостиной.

Составление плана

Если чердак является частью сооружаемого дома, то проект мансардной крыши уже изначально входит в план дома. Если же помещение не планировалось ранее, то на начальном этапе необходимо спроектировать крышу чердака.

Сначала делаются замеры коробки дома и составляют чертеж конструкции. При наличии старой кровли — снимают размер от конька до перекрытия.

Составления чертежа перед тем, как сделать мансардную крышу, позволит визуализировать будущую конструкцию, ее составляющие элементы, и произвести расчет ее площади.

Расчет размеров и высоты стен мансарды

От высоты мансардного этажа зависит полезная площадь помещения. Исходя из этого, данное пространство можно разделить на несколько видов:

полноценный чердачный этаж, с высотой вертикальных стен более чем 1,5м;
одно- или двухуровневое помещение, высота стен которого колеблется от 0,8м до 1,5м;
полумансардное помещение, в котором вертикальные стены либо полностью отсутствуют, либо имеют небольшую высоту — до 0,8м.

На заметку: если расстояние от пола помещения до самой высокой точки свыше 2,5м, то данное сооружение считается мансардой, если же меньше — это чердак.

Разработка проекта крыши мансарда своими руками — сложная задача, требующая теоретических знаний и практических навыков проектирования и возведения жилых зданий. Допущение ошибки в расчетах может стать причиной появления трещин или даже обрушения дома.

Формула для расчета площади чердачного помещения дает возможность определить тип и материалы для монтажа несущей системы, а также рассчитать площадь готовой мансарды. Если данное пространство планируется использовать как жилое, то без вычисления площади крыши не обойтись.

Внимание: в расчет входит и полезная и глухая площадь. Полезная площадь заканчивается на отметке 90 см — расстояние от изгиба потолка до пола. Пространство, где этот показатель ниже, считается глухой зоной.

Как сделать расчет мансардной крыши, спланировать и рассчитать чердачное помещение? Для того чтобы сделать расчет площади мансардной крыши самостоятельно, необходимо разделить пространство схематически на простые геометрические фигуры — прямоугольники, квадраты, трапеции, а затем вычислить площади этих фигур по специальным формулам.

Схемы и формулы расчета площади разных фигур

Для определения общей площади крыши требуется сложить сумы площадей всех фигур, из которых она состоит.

Для расчета площади скатов необходимо указать угол их уклона (от 11 до 70 градусов) и высоту конька.

Совет: оптимальным вариантом считается уклоном конструкции до 45 градусов, если он будет выше — это значительно увеличит расход материалов и давление ветра.

Для расчета площади поверхности односкатной крыши необходимо умножить значения ширины и длины здания на размеры предполагаемых свесов: Sabcd= Lcd*Lbd.

При расчете площади двускатной кровли, данный показатель следует умножить на два. Аналогично рассчитывается площадь сложных скатных крыш.

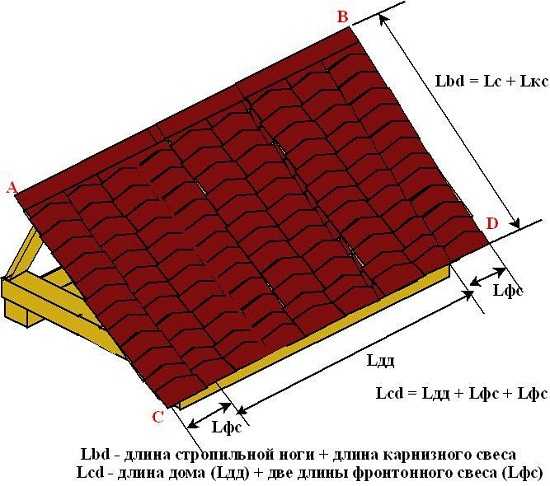

Схема для расчета площади кровли

Пример расчета двускатной крыши

Продемонстрируем расчет на примере: если мы имеем дом размером 9*7 м, длина стропила = 3,8 м, свес имеет длину — 0,6 м, свес на фронтоне — 0,6 м.

Затем вычисляем площадь одного ската крыши по формуле: (9 + 0,6 + 0,6) * (3,8 + 0,6) = 44,8 м².

Рассчитываем общую площадь крыши: S = 44,8 * 2 = 89,6 м² .

Учтите: данная формула учитывает сплошную поверхность, без мансардных окон, дымохода, вентиляционных каналов. При проектировании сложной конструкции — лучше доверить расчеты профессионалам, которые выполнят их при помощи специальных программ.

Фактор кровельного покрытия

Правильно подобрать кровельные материалы также можно при помощи простого просчета, учитывая основание стропил, а также угол их наклона. Характеристики кровельных материалов влияют на надежность и долговечность скатной конструкции. Также от них зависит и то, каким способом будет выполняться обрешетка: сплошным, разреженным и смешанным.

На заметку: черепица и шифер укладываются на разреженную обрешетку, а ондулин — на сплошную.

При выборе кровельных материалов и утеплителей следует учитывать климатические условия региона проживания, наличие сильных ветров, температурный режим. При утеплении мансардной крыши уделяется особое внимание фронтонам, скатам и чердачным перекрытиям.

Поскольку монтаж кровельных материалов производится внахлест, то площадь крыши и кровельного материала будут отличаться.

При кровле крыши шифером используется следующая формула: S= (2*A+B) * (2*A+C)/cos 30
где S — общая площадь,
В и С — длина и ширина дома,
А — ширина свеса,

30 — угол наклона стропил. Если длина дома 9м, ширина 7м, ширина свеса 0,60м, косинус угла в 30 градусов равен 0,87, то общая площадь крыши составит 96,14 м².

По данной формуле также можно сделать расчет мягкой кровли.

Важно: поскольку в ходе работы возникают различные нюансы, то для простых конструкций специалисты рекомендуют делать запас материала в 10-15%, а для сложных — в 20%.

На расход материала также влияет угол наклона стропил, величина нахлеста. Чем угол наклона больше, тем нахлест кровельного материала будет меньшим.

Таблица коэффициентов уклона кровли и нахлеста (к)

Расчет высоты крыши

После того, как определен наклон конструкции, переходят к расчету высоты конька.

Рассмотрим формулу расчета для двускатной крыши: a=b*tg угла наклона.
где b — равно половине ширины дома
tg — тангенс угла наклона можно найти в специальной таблице.

Пример:

Дано: дом 7х9 м, угол наклона кровли — 40 градусов.

Ширину дома, равную 7, делим на 2, следовательно, катет b=3,5. Тангенс 30 градусов = 0,57.

Решение задачи: катет a=3,5*0,57=1,99 м.

Ответ: оптимальная высота конька = 1,99 м.

Схема мансардной крыши с двумя скатами

Монтажные работы

Когда сделаны все расчеты, перед монтажом мансардной крыши проводится удаление старой кровельной системы и проверка стойкости фундамента и стен дома. Также на данном этапе необходимо проложить гидроизоляцию постройки.

Строительство мансардной крыши начинается с установки мауэрлата. Монтаж мауэрлата на двухскатной крыше производится с двух сторон дома, в местах наклона стропил, на четырехскатной — по всему периметру здания.

Крепление бруса к стене обеспечивается монолитной заливкой раствором, а также шпильками. Для этого в мауэрлатных брусьях делаются отверстия соответствующего размера. После монтажа брусьев устанавливают шайбы на шпильки и завинчивают гайки.

Совет: в кирпичном доме крепления мауэрлата можно проводить прямо в кладку в процессе строительства стен.

Установка мауэрлата — мансарда, двухскатная крыша

Следующий этап — установка новой стропильной системы, согласно проекту.

Можно использовать стропильные фермы, которые облегчат сборку всей системы. В таком случае, сначала необходимо сделать пробный образец.

Установка стропильных ферм в доме из бруса

Учтите: если на мансарде планируется постройка балкона или монтаж окон, то необходимо предусмотреть для них проемы в стропильной системе.

После установки стропил с внутренней стороны крыши прокладывают пароизоляцию. Для утепления чердака производится укладка минваты, которую закладывают между стропилами.

Изоляция и утепление поверхностей

Далее приступают к сооружению обрешетки, поверх которой настилают гидроизоляцию для защиты помещения от влаги.

Пирог утепления и изоляции помещения под крышей

Завершающий этап — монтаж кровельного покрытия. Это может быть шифер, черепица, металлочерепица, ондулин. Если предусмотрено — устанавливаются окна.

Монтаж кровельного покрытия

О том, как расширить мансардную крышу своими руками — видео:

Итог

Возведение мансардной крыши своими руками — важный этап на пути создания дополнительного помещения в доме. Данное мероприятие требует определенных знаний: как рассчитать площадь мансарды, высоту стен, соорудить стропильную систему, провести утепление и изоляцию помещения. Правильно сооруженный каркас мансардной крыши — залог надежного, безопасного и долговечного дома.

remonttool.ru

Монтаж мансардной крыши: устройство конструкции

Французское слово «мансарда» получило свое название от придворного архитектора императрицы Анны Австрийской — Франсуа Мансара, который является изобретателем мансардного этажа. Такая конструкция верхней части здания настраивает на романтический лад благодаря открытому застекленному пространству, через которое прекрасно видно небо, солнце или луна, звезды, а также крыши соседних строений.

Мансарда можно сделать жилым помещением, для этого необходимо утеплить стены и крышу, провести отопление.

Мансарду можно переоборудовать из обычного чердака, и такой монтаж крыши не только увеличит жилую часть дома, но и уменьшит потери тепла. Кроме того, улучшится эстетичный вид самого здания.

Монтаж или строительство мансардной крыши подразумевает наличие профессиональных инструментов, оборудования, а также требует определенных знаний. Возведение мансардного этажа можно разделить на несколько этапов:

Монтаж стропильной системы мансарды

Установку стропильной системы делают в зависимости от вида мансардной крыши. В основном мансарда имеет скатную крышу, но и она подразделяется на несколько типов: односкатная, двускатная, крыша с переменным углом или ломаная, крыша с выносными консолями и другие.

При вычислении нагрузок мансардная классическая кровля совсем не отличается от других видов кровли. А установка ее производится по соответствующим правилам и нормам. Значения нагрузки могут зависеть не только от угла наклона кровли и от региона строительства. Помимо этого, устройство стропильной системы выбирается с учетом длины пролетов здания.

Схема мансарды из наслонных стропил.

Возведение стропильной системы упрощается за счет того, что мансардная кровля разбита по простым геометрическим фигурам и ее конструкция от этого не кажется такой сложной. Одним из вариантов монтажа можно рассмотреть сборку конструкции, которая опирается на мауэрлат, и имеет висячие и наслонные стропила.

В этом варианте нижняя часть ската складывается в виде прямоугольных треугольников, которые располагаются вдоль несущей стены. Гипотенузой в них служат наслонные стропила. А один из катетов выполняет функцию опорной стойки и одновременно каркаса стены комнаты мансарды.

Для монтажа стропильной системы необходимы инструменты, которые есть в каждом доме:

молоток;
топор;
ножовка;
нож с острым лезвием;
рулетка;
отвес;
строительный степлер, скобы к нему.

Также нужно запастись некоторыми материалами:

брус;
необрезные доски;
гвозди;
проволока или толстая нить для растяжек;
шпагат;
кляммеры.

Элементы стропильной системы

Элементы стропильной системы мансардной крыши ломанной формы .

Устройство верхней части мансардной кровли выполняется с помощью висячих стропил, соединяющих боковую часть всей конструкции и образующих единое целое при помощи затяжки. Затяжка, в свою очередь, является одновременно и потолком в мансарде. Эта балка не имеет больших нагрузок и необходима только для соединения висячих стропил, поэтому для ее установки можно брать брус среднего сечения. Балка перекрытия же, служащая полом в мансарде, выбирается с учетом постоянных нагрузок с расчетом 400 кг/м².

В том случае если вся конструкция или часть мансардной кровли будет монтироваться с выносом за несущую стену, то наслонные стропила опираются на балку перекрытия, а не на опорный брус, как в предыдущем варианте. В этом случае конструкция наклона кровли мансарды усиливается подкосом. А стойка и балка перекрытия соединяются путем врубки стойки на треть ширины балки.

Третий вариант установки стропильной системы немного похож на предыдущие два, но имеет одно отличие. Опорной балкой в этом случае служит не балка перекрытия, а схватки, идущие от наслонных стропил. Устройство схваток должно иметь высокую прочность, чтобы принять всю нагрузку от веса потолка. Поэтому их необходимо выбирать из мощного бруса, а сами стропила можно делать из доски.

Данный вариант представляет собой каркас прямоугольника, на который устанавливаются стропила. Кровля в таком варианте используется чаще всего для установки мансардной крыши.

При установке стропильной системы обязательным условием является устройство обрешетки. Она необходима для закрепления кровельных материалов.

Учитывая то, что кровля в конструкции мансарды выполняется с помощью двух типов стропил, обрешетка должна монтироваться с разным шагом. На шаг обрешетки влияют и материалы, которыми будет покрываться крыша в конечном итоге. Например, мягкая черепица требует установки сплошной обрешетки, сделанной из фанеры высокого качества, а ондулин может спокойно выкладываться на обрешетку из бруса.

Теплоизоляция и кровля для мансардной крыши

Строительство мансарды невозможно без ее утепления. Эта задача является одной из самых непростых в монтаже верхнего этажа дома. Теплоизоляционный материал необходимо укладывать правильно, чтобы он со временем не давал усадку. Особенно это касается участков, где кровля наклонена, а мансардная конструкция при этом должна сохранить свою геометрию.

Схема теплоизоляции мансарды.

Теплоизоляцию рекомендуется выполнять из очень эффективного утеплителя, так как мансардный этаж существенно подвергается потерям тепла. С внешней стороны мансарду желательно гидроизолировать, а изнутри — выложить слоем пароизоляции. Нельзя забывать, что между теплоизолирующим материалом и кровельным покрытием должен оставаться небольшой промежуток, чтобы обеспечить вентиляцию.

Кровля для мансардного этажа выбирается из легких материалов: гибкая черепица, металлочерепица и т.п. Если мансарда является пристройкой к уже существующему дому, то покрытие выбирается с учетом сохранения среды постройки. В этом случае кровля делается из цементно-песчаной или керамической черепицы, цветного металла или других материалов.

Материалы, необходимые для утепления и кровли мансарды:

гидроизоляционная пленка;
стекловата;
гипсокартон;
кровельный материал.

При работе со стекловатой необходимо наличие защитных средств, таких как очки, респиратор и спецодежда.

В завершение монтажа мансарду необходимо обшить гипсокартоном. Внутренние перегородки при этом облицовываются гипсокартонными листами, имеющими тонколистовой профиль.

Таким образом выполняется монтаж и утепление мансарды.

kryshikrovli.ru

Крыша с мансардой — все о мансардной крыше: монтаж своими руками

Мансарда в частном доме – это и дополнительная жилплощадь, и респектабельный внешний вид постройки в целом. Даже когда комната, обустроенная под крышей мансарды, не отапливается, а эксплуатируется только в теплый период года, она формирует воздушную подушку, которая задерживает тепло внутри дома.

Виды мансардных крыш

Мансардные кровли, которые используются в частном домостроении, имеют множество вариантов конструкций. Для перекрытия дома с мансардой можно использовать любой тип кровли, за исключением плоской конструкции. Но все остальные можно использовать как в стандартном, так и комбинированном виде.

Односкатные

Самый простой вариант перекрытия мансарды – использование кровли односкатного типа, так как в данном случае нет необходимости организации конька, который при возведении крыш часто вызывает множество проблем.

На стенах разного уровня закрепляется мауэрлат, на который опираются балки. Скос формируется благодаря разности высот противоположных стен здания. Угол ската в данном случае должен примерно составлять 35-45 градусов. Если делать уклон меньше, тогда в зимний период на крыше будут образовываться большие скопления снега. Такая конструкция крыши требует установки дополнительных опор, укрепления несущих балок. В результате существенно уменьшиться площадь мансардного помещения.

Двускатные

Наибольшее распространение в частном домостроении получила крыша для мансарды двускатного типа, которая отличается возможностью использования множества конструктивных вариантов. При относительно небольших затратах на обустройство двускатной крыши, она позволяет сохранять исходную площадь мансардного помещения.

Стандартный проект двускатной крыши реализовать проще всего. Главное — обеспечить необходимую высоту для возможности выделить жилую комнату.

Двускатная мансардная кровля бывает:

Симметричной конструкции (конек в данном случае размещается по центру здания).
Асимметричной конструкции (при таком варианте конек смещается относительно середины дома).

Фронтоны получаются прямыми, а мансардное помещение имеет трапециевидную форму (если здание достаточно широкое, то можно его сделать и квадратной формы).

Единственный недостаток применения двускатных крыш – это потеря большого пространства по бокам мансардного помещения. Но выход в данной ситуации есть: можно на этих «гуляющих» площадях обустраивать, к примеру, шкафчики для хранения различных вещей и т. д.

Ломаные

Двускатные крыши, скат которых выполнен из двух частей, находящихся под разным градусом наклона. Такие конструкции дают возможность обустраивать мансарды без необходимости дополнительного удлинения стен, при этом площадь мансардного помещения получается меньше площади жилой комнаты, находящейся под ним, на 15 процентов.

Недостаток: сложная стропильная система кровельной конструкции.
Четырехскатные
Четырехскатные мансардные кровли уже являются достаточно сложными конструкциями, требующие обязательного предварительного расчета. В данном случае площадь поверхности крыши значительно увеличивается, требуются дополнительные затраты на утепление, а площадь мансардного помещения становится намного меньше, так как она отсекается одновременно с четырех сторон.
Достоинства четырехскатной кровли:
Повышенная устойчивость к ветровым нагрузкам.
Возможность выполнения низких свесов, обеспечивая защиту от атмосферных осадков стенам здания.
Красивые загородные дома, обустроенные кровлей такой конструкции, имеют более привлекательный внешний вид.
Технология строительства мансардной кровли
Проектирование
Прежде чем определиться с конструкцией кровли мансарды, нужно проанализировать состояние фундамента, несущих стен дома, чтобы определить, какую дополнительную нагрузку они способны выдерживать. Если же обустройство мансардной кровли планируется еще только на этапе проектирования дома, тогда это нужно учитывать при расчете фундамента, стен сооружения.
Проектированию мансардной кровли нужно уделять особое внимание. Погрешности в расчетах стропильной системы просто недопустимы, в эксплуатационный период они способны привести к повреждению не только самой кровельной конструкции, но и несущих стен здания.
Кровельный пирог
Планируя устройство мансардной крыши, на стадии ее проектирования нужно учитывать материалы, необходимые для устройства кровельного пирога, который состоит:
из гидроизоляции;
пароизоляции;
утеплительного слоя;
а также самого кровельного покрытия.
Использование определенного утеплительного материала сказывается на шаге стропил. Для экономного расходования утеплительного материала стропила стоит монтировать так, чтобы утеплительная плита входила между ними достаточно плотно.
От кровельного материала, выбранного для перекрытия крыши, будет зависеть вариант обрешетки (может быть сплошной, разреженной), шаг в случае использования разреженной обрешетки.
Также необходимо отметить: возведение мансардной кровли предполагает кроме качественного утепления мансарды еще и обустройство эффективной вентиляционной системы.
Конструкция мауэрлата
Мауэрлат – это основа системы стропил мансардной кровельной конструкции. Для его изготовления подбирается брус (доски) повышенной прочности. При обустройстве двускатной кровли мауэрлат размещается на длинные стены здания. Он дает возможность надежно закреплять стропила снизу, также способствует равномерному разделению нагрузки на основания.
Для крепления досок (бруса) мауэрлата применяются специальные металлические шпильки, которые вмонтированы в монолитную балку из бетона на верхнем участке стены. Также может использоваться отожженная проволока, закрепленная в кладке из кирпича. При закреплении мауэрлата на деревянной стене используются нагели из древесины.
Деревянные доски (брус) мауэрлата требуют надежной гидроизоляции. Для этого используются специальные водоотталкивающие материалы, например, рубероид.
Мауэрлат (опорные балки) требует надежного закрепления к несущим стенам сооружения, так как его основная задача не допустить смещение кровли в результате сильных порывов ветра.
Устройство опорной системы для ломаной мансардной кровли
Формировать каркас для мансардной кровли ломаной конструкции нужно начинать с монтажа опор под стойки, расположенные строго симметрично по отношению оси сооружения. Полученное расстояние между опорами – это ширина обустраиваемой мансарды.
Первоначально на фронтоны монтируются арки П-образной конструкции, каждая из которых включает две опорные стойки, соединенные перемычкой. Стойки изготавливаются из деревянного бруса (важно, чтобы его сечение было больше сечения опорных балок под ним).
Стойки монтируются строго в вертикальном положении по отвесу, скрепляются перемычками, горизонтальность которых также должна выдерживаться. Арка для второго фронтона изготавливается по аналогичным размерам первой. Необходимо обязательно сделать нивелировку конструкции. Между арками П-образной формы строго горизонтально натягивается шнур, в случае необходимости производится демонтаж, подгонка размеров одной из арок.
Остальные арки монтируются по натянутому шнуру, шаг, количество которых зависит напрямую от шага стропил, которые верхней частью закрепляется к определенной стойке. В результате каркасу кровли мансарды придается необходимая прочность. Для крепления арочных стоек к опоре могут использоваться гвозди, шиповые соединительные элементы, металлические скобы.
Для обеспечения вертикальности стоек под воздействием нагрузок в процессе эксплуатации кровельной конструкции, рекомендуется устанавливать дополнительные раскосы. На верхнем участке арки скрепляются перемычками, которые устанавливаются параллельно длинным стенам сооружения.
Монтаж стропильных ног
Строительство мансардной крыши частных домов предусматривает применение двух вариантов стропильных ног. Монтаж верхней стропильной конструкции производится на арочную систему. Монтаж нижних стропил выполняется под достаточно острым углом.
Перед тем, как устанавливать нижние стропильные ноги, мауэрлат необходимо разметить, отмечаются точки месторасположения стропильных ног. Первоначально осуществляется монтаж стропил, располагающихся крайними к фронтону. Подрезать стропильные ноги необходимо так, чтоб их нижний срез опирался в мауэрлат, а верхний срез упирался в стойку под достаточным углом.
Если кровля для мансарды спроектирована со свесами скатов, на нижнем участке стропильной ноги делается вырез, которым она будет упираться в опору. Для крепления стропил можно использовать гвозди. Соединения с мауэрлатом стропильных ног стоит укреплять обожженной проволокой. Устройство остальных нижних стропил осуществляется по аналогичной схеме.
При возведении дома длиной более 8 метров рекомендовано проектировать систему стропил с коньковым брусом. Это даст возможность распределять нагрузку равномерно по всему каркасу. В данном случае стойки монтируются вертикально посередине фронтонов, на них также строго горизонтально устанавливается коньковый брус. Главное — точно рассчитать высоту, на которой обустраивается конек (от этого будет зависеть укол уклона верхних стропил).
Заключительным этапом строительства кровли мансарды является обустройство обрешетки, гидроизоляции, вентиляции, монтаж окна в крыше для мансарды, укладка самого покрытия кровли.
stroicod.ru
Мансардная крыша своими руками: пошаговая инструкция + видео

Каждый домовладелец старается максимально эффективно использовать полезное пространство своего дома. Устройство мансарды в подкрышном пространстве – лучшее тому подтверждение. Для тех, кто только планирует создание такого помещения, подскажем, что речь идет об оформлении чердачного помещения таким образом, чтобы оно стало пригодным для проживания. Выгода от такого решения очевидна – жилая площадь дома увеличивается, при этом затрачивается сравнительно небольшой финансовый ресурс. Немаловажно, что может быть устроена мансардная крыша своими руками – чертежи в качестве примера и описания к ним вы найдете в настоящей статье. Ну, а дальше все зависит от вашего старания и желания.
Оглавление:
В чем особенность крыши с мансардой
Проектирование чердачной крыши
Виды стропильных систем крыши с мансардой
Формы чердачных крыш
Вентилируемые/невентилируемые системы
В чем особенность крыши с мансардой
Расскажет о том, что такое мансардная крыша конструкция стропильной фермы. Ключевая функция такой многокомпонентной системы – опора для кровли, при этом полученная нагрузка передается несущим стенам и перегородкам здания.
В идеале крыша этого типа должна иметь скаты с разными углами, что собственно и увеличивает объем полезного пространства. А, еще для чердачной комнаты являются обязательными такие строительные мероприятия, как звукоизоляция стен, их теплоизоляция и защита от влаги.
Важно! Многие технические параметры, касательно устройства крыши, в том числе и мансардного типа отражены с СНиПах №2.09.04-87 «Административные и бытовые здания».
Проектирование чердачной крыши
Даже непрофессиональному строителю при создании крыши не обойтись без разработки проекта будущего объекта. В нем отражается геометрическая форма конструкции, габаритные размеры, величина углов наклона скатов.
Кроме чертежей, проект содержит перечень материалов, их количество, а в идеале и их стоимость.
Кровельная система не может быть реализована без устройства теплоизоляции. При правильном подходе к решению задачи, необходимо выполнить теплотехнический расчет, а на его основе уже подбирается утеплитель для мансардной крыши. Законодатель регламентирует устройство кровельной теплоизоляции в СНиПах №II-3-79: «Строительная теплотехника».
Расчетная часть – определение прочностного ресурса будущей конструкции, также является неотъемлемой частью проекта мансардной крыши. Расчетным путем определяются сечения стропильных элементов, балок перекрытий и иных компонентов.

Внимание! Для расчетов можно пользоваться специальными программами, однако к ним можно прибегать, если есть уверенность в том, что все исходные данные верны. Не допускается какое-либо упрощение представленных расчетных схем, поскольку это отрицательно скажется на прочностных качествах будущей крыши. Если не уверены на данном этапе в собственных силах, рекомендуем привлечь профильного специалиста.
Отдельное внимание нужно уделить подбору внешнего кровельного покрытия. Оно не должно излишне перегружать систему, вместе с тем должно обладать долговечностью, безопасностью и презентабельностью.
Виды стропильных систем крыши с мансардой
Вариант # 1 Висячие стропила
Основную нагрузку такой стропильной конструкции принимают на себя две опоры – внешние стены строения. При этом ключевой расчет делается на то, что деревянным балкам свойственно сжиматься/сгибаться, а значит необходимости в промежуточной опоре нет. Создаваемая горизонтальная нагрузка перераспределяется на стены.
Стропильные балки соединяются между собой с помощью затяжек – металлических или деревянных. Эти элементы располагаются чуть выше основания стропильной ферми или в самом ее низу. От уровня расположения затяжек зависит надежность и прочность конструкции.
Величина пролета стропильной системы не должна превышать 8 метров. Чтобы уменьшить прогиб стропильных ног в пролетах такой длины, параллельно затяжкам врезаются ригели.
Если пролеты больше, то целесообразным является монтаж, так называемых «бабок» – вертикальных опор с двумя подкосами.
Вариант # 2 Наклонные стропила
Важно! Монтаж наклонных стропил допускается только в том случае, когда расстояние между несущими стенами не превышает 6 метров. Ели выполняется дополнительная опора, то это расстояние может достигать 12 метров, если опор две, то 15 метров.
Стропильные конструкции наклонного типа актуальны для строений, имеющих внутренние несущие стены. Опорами для стропил в этом случае будут служить и наружные стены здания, и внутренние. Если решено применить наклонные стропила для здания без внутренних перегородок, то потребуется специально создавать опоры, которые потом можно задекорировать, к примеру, под колонны. Такой конструкции чаще всего отдают предпочтение по причине ее доступности с точки зрения финансов – она самая дешевая.
Стропила или специально собранная ферма могут быть установлены непосредственно на стену. Для этого используется мауэрлат – опорный брус. Вверху фермы и стропила собираются воедино прогоном, на который устанавливается конек. Прогон изготавливается из бруса – для деревянной стропильной системы или из металла – для металлической.
Повышенная прочность крышной системы обеспечивается за счет монтажа деревянных стропил к стене с использованием проволоки. Здесь стоит учесть, что формировать жесткие соединения нельзя, поскольку изменения температурного и влажностного режима на древесину в любом случае окажут определенное влияние и она с течением времени изменит свои геометрические размеры. Прокладка стропильных ног наружу выполняется сквозь специально обустроенные в стене пазы.
Внимание! Все деревянные конструктивные элементы, прежде чем будут задействованы при устройстве стропильной системы, независимо от ее типа, должны быть обработаны специальными защитными составами, придающими им огнестойкость и влагостойкость.
Формы чердачных крыш
Наклонные крышные конструкции разнятся по числу скатов и конфигурации. С учетом этого выделяют системы:
Односкатные
Несущая конструкция, сформированная стропилами, опирается на внешние стены строения, причем имеющие разную высоту. Как правило, такие кровельные модификации применяют при постройке веранд, террас, складских помещений и построек хозяйственного предназначения. Справедливости рад надо отметить, что современная фасадная «мода» все чаще предлагает односкатные крыши и для жилых домов, дополняя их оригинальным декоративные оформлением.
Двускатные
Двухскатная мансардная крыша, которую еще по причине специфического инженерного решения называют щипцовой, и в профессиональной среде, и среди рядовых домовладельцев считается «классикой жанра». Ее конструкционные вариации мы описали выше – висячую и наклонную. При формировании такой кровли может быть реализован равномерный/неравномерный наклон ската То же самое относится и к возможным вариациям размера карнизных свесов.
Важно! Ломаная мансардная крыша – это разновидность стандартной двускатной кровли. Ее отличительные черты – разделение ската на две части различного уклона. Такой подход позволяет максимально рационально использовать подкровельное чердачное пространство. Оптимальные углы для такой конструкции – 30 градусов и 60 градусов. Ломаная система позволяет уменьшить общую нагрузку на несущие конструкции здания, а также исключить скопление снега и воды на поверхности кровли.
Вальмовые
Принадлежат к четырехскатному типу крыши. Два ската имеют трапециевидную форму, а две торцевые поверхности – треугольники (вальмы). В качестве модификаций представлены:
полувальмовая крыша;
датская крыша – двускатная + вальмовая.
Шатровые
Характеризуются 4-мя скатами, выполненными в виде равнобедренных треугольников, сходящихся вверху в одной точке. Ключевая необходимость – соблюдение симметричности. Являются отличным решением при возведении квадратных или формы многоугольника построек.
Многощипцовые
Такие системы подходят для зданий со сложной разноугольной конфигурацией. Они отличаются большим числом:
внутренних углов-ендов:
образующихся на пересечении скатов ребер.
Купольные
Купольная или коническая мансардная кровля характерна для круглых зданий.
Вентилируемые/невентилируемые системы
Ее один важный нюанс, который мы не могли не осветить – необходимость устройства вентилируемой кровли. Этот вариант крайне актуален для зданий, находящихся в местности с повышенным уровнем влажности. При возведении кровли между утеплителем и финишным кровельным покрытием целесообразно создать воздушную подушку. Технологий ее устройства несколько, и они все рассмотрены на страницах нашего сайта. В регионах с сухим климатом обустраивается обычная невентилируемая крыша, о принципах создания которой мы также многократно рассказывали.
Также обращаем ваше внимание, что при любой кровельной конфигурации необходимо руководствоваться еще одним нормативным актом – СНиПом №21-01-97: «Пожарная безопасность зданий и сооружений»
В завершение рекомендуем вам посмотреть тематическое видео. Это зарисовка, в которой проведен анализ ошибок, которые неопытные строители допустили при создании мансардной крыши.
ofacade.ru
Ломаная мансардная крыша своими руками.

Ломаная крыша — это по сути своей разновидность двухскатной крыши. Чаще всего люди выбирают такую конструкцию, когда хотят получить больший объём жилого пространства на мансардном этаже. А кому-то просто такая форма визуально нравится больше, чем обычная двухскатная.
В данной статье будет описана последовательность возведения ломаной крыши при опирании стропил на балки перекрытия. Далее я часто буду ссылаться на ранее опубликованные статьи «Двухскатная крыша дома своими руками» и «Стропильная система. Расчёт стропил и балок перекрытия». Поэтому рекомендую предварительно ознакомиться с их содержанием, если Вы этого ещё не сделали.
Итак, начинаем мы с того, что берём листок бумаги (лучше в клеточку) и рисуем на нём стопу нашего дома с обязательным соблюдением масштаба. Кто умеет рисовать на компьютере — замечательно. Теперь, исходя из наших личных предпочтений рисуем (также в масштабе) будущую крышу. На этом этапе нужно определиться с высотой конструкции, с углами наклона скатов и с расположением и величиной оконных проёмов.
В качестве приблизительных рекомендаций могу дать Вам схемку с пропорциями, которые обычно я использую в своей практике. На рисунке высота расположения излома 3,1 метра позволяет в конечном счёте получить чистовую высоту потолков на мансардном этаже (с отделкой гипсокартоном на каркас) не менее 2,5 метров. Углы наклона боковых скатов и верхних получаются приблизительно около 60° и 30° соответственно. Кстати угол наклона в 60° позволяет при расчете стропил боковых скатов не учитывать снеговую нагрузку. Все эти размеры не являются обязательными и Вы можете их корректировать по своему усмотрению.
Теперь нам необходимо выбрать сечения элементов стропильной системы и рассчитать их на прочность. Используем для этого программу, о которой мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». Стропила боковых скатов рассчитываем во вкладке «Строп. 1″ Выбрав подходящее сечение, нужно также выписать со схемки значение вертикальной силы реакции (красная стрелочка вверх) в верхней точке стропила. Пусть это будет «Q1, кг».
Стропила верхних скатов расчитываем во вкладке «Арка». На схемке указав в первую очередь значение L, подставляем значение h0 равное h. Выбрав сечение стропил, также со схемки выписываем значение вертикальной силы реакции но уже в нижней точке стропила. Она будет обозначена «Q, кг».
Сложив значения Q1 и Q, мы получим сосредоточенную нагрузку N, которая передаётся через стойки на балки перекрытия. Её мы используем при выборе сечения стоек и балок перекрытия.
Определившись со всеми размерами, приступаем к непосредственному возведению ломаной крыши. В качестве примера, снова возьмём коробку дома размерами 8х8 метров:
Шаг 1:
Устанавливаем мауэрлат и балки перекрытия. Подробности этого процесса уже описаны в статье «Двухскатная крыша дома своими руками», поэтому повторяться я уж не буду. Сечение балок перекрытия по расчёту принято 100х200 мм.
Шаг 2:
Выставляем по двум линиям стойки (строго вертикально), сначала крайние из бруса 100х150 мм, затем натянув шнурки — промежуточные, сечением 50х150. Расстояние между ними не более 3 метров. Все стойки закрепляем временными распорками. Чтобы не загромождать рисунок, я показал распорки только на одной стойке. Высоту стоек берём на 10 см больше желаемой высоты чистовых потолков в комнатах.
Теперь хочу озвучить одно важное замечание. Часто случается, особенно когда делается новая крыша на старом доме, что разложив балки перекрытия при взгляде на них сверху, мы не получим строгого прямоугольника. Дом может быть немного заужен в каком-либо направлении. Это не страшно, но чтобы облегчить работу, нужно поставить стойки так, чтобы из них прямоугольник обязательно получился. Это позволит нам все стропила верхних скатов сделать по одному шаблону. В противном случае стропила придётся ставить по шнурке и подрезать их по месту, а это отнимает много сил и времени.
Шаг 3:
Кладём на стойки сверху прогоны из доски 50х150 мм и устанавливаем оставшиеся недостающие стойки также сечением 50х150 мм. Никаких распорок ставить больше не нужно. Полученные конструкции будут играть роль каркаса будущих боковых стен мансардного помещения.
.
Шаг 4:
На прогоны устанавливаем и крепим, например, с помощью кровельных уголков, затяжки (ригеля). Сечение их для данного примера (длина затяжек — 5,5 метров), я рассчитывал по нашей программе во вкладке «Балка» в табличке «Распределённая нагрузка». При этом «Нагр.(норм.)» и «Нагр.(расч.)» были приняты равными 150 кг/м². Эксплуатационной нагрузки на них нет.
Расчёт показал, что при ширине сечения затяжек в 50 мм, высота сечения должна быть не менее 210 мм. Но я взял всё же доски сечением 50х200 мм. Недопустимый прогиб мы устраним с помощью установки подвесок (см. далее). Конечно это даст дополнительную нагрузку на стропила верхних скатов и поэтому полученные при расчёте размеры сечения стропил верхних скатов мы увеличим с 50х150 мм до 50х200 мм.
При установке затяжек (ригелей), под каждую из них примерно по середине пролёта ставим временную подпорку. При этом можно уменьшить образовавшееся провисание. Достаточно использовать дюймовку 25х150 (ни рисунке показана только одна такая подпорка). Нужны они для того, чтобы при установке стропил верхних скатов, спокойно ходить по затяжкам, не боясь, что они сломаются, ну и как я уже сказал, чтобы уменьшить провисание.
Установив все затяжки скрепляем их сверху доской (25х150 мм). Конструкция станет более жёсткой. Не ставьте эту доску строго посередине. Отступите от оси в любую сторону примерно 20 см. Зачем, будет понятно далее.
Шаг 5:
Устанавливаем боковые стропила (левый рисунок). Делается это так же, как было описано в статье о двухскатной крыше. Также готовим шаблон, делаем верхний запил, размечаем по месту нижний запил и крепим стропило.
Устанавливаем заглушки для утеплителя (правый рисунок). Кстати когда писал о двухскатной крыше, совсем про них забыл.
Шаг 6:
Начинаем установку стропил верхних скатов.
Для начала делаем шаблон стропил. Для этого возьмите подходящий обрезок доски 25х150 и временно закрепите его строго вертикально на крайнем ригеле согласно рисунку. Один из верхних углов этой доски (например, как у меня правый) должен совпадать с геометрическим центром крыши, т.е. правая грань доски совпадает с осью крыши (на рисунке пунктирная линия). Теперь берём подходящую доску (тоже дюймовку, чтобы была полегче), прикладываем её и карандашом отчёркиваем нижний и верхний запилы.
Делаем по шаблону два стропила и устанавливаем их. Работать нужно втроём. Коньковый брус здесь мы не используем. Установив первую пару стропил, закрепляем её подкосом, чтобы не упала.
.
.
Далее ставим все остальные стропила. На крышу как у нас (длина 8 метров) будет достаточно установить четыре подкоса, по два в разных направлениях. Остальные пары стропил пока нет обрешётки временно скрепляем дюймовой доской (см. рисунок).
Шаг 7:
Согласно рисунку нашиваем подвески (доска 25х150). Они предотвратят провисание затяжек (ригелей), когда мы уберём временные подпорки. Теперь мы видим, почему доску скрепляющую все затяжки мы не поставили строго по середине. В противном случае она бы сейчас мешалась.
Шаг 8:
Устанавливаем каркас фронтона и обшиваем его.
После этого делаем карнизы, обрешётку, фронтонные свесы и фронтонные отливы. Как всё это делать читайте в статье о двухскатной крыше. Расписывать всё по новой я опять же не буду.
На этом наша крыша готова. Далее приходит очередь кровельных работ. Но это, как говорится, уже другая история…
Надеюсь данная статья для кого-то окажется полезной.
СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
Строительство Х-образных (восьмискатных) крыш.
Строительство Т-образной крыши дома.
Монтаж Г-образной крыши с фронтонами различной ширины.
Г-образная крыша дома с равными фронтонами.
Шатровая крыша дома своими руками.
Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее
stroyu-dom-sam.ru
