Армопояс под крышу — зачем он нужен и как его смонтировать?

Необходимость создания армопояса под мауэрлат при сооружении крыши не всегда очевидна начинающим строителям. У них зачастую создается неверное представление об армированном укреплении основы для возведения кровли как о чем-то ненужном и излишнем. Однако, армопояс – важный посредник, распределяющий нагрузку крыши на стены здания. Рассмотрим, почему необходим армопояс под крышу, какие функции он выполняет и как выполнить его обустройство своими руками.

Необходимость армопояса

Начнем рассмотрение армированного основания под крышу с его основных функций.

Преобразование нагрузки

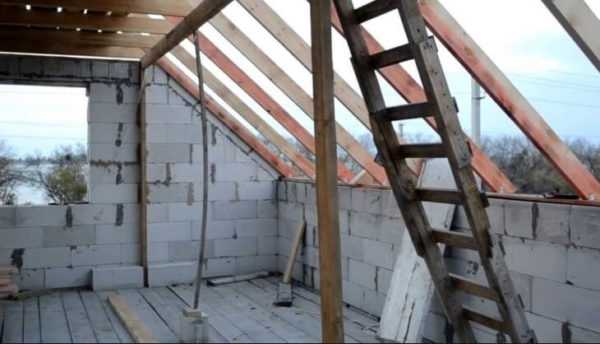

Стропильные ноги передают мауэрлату нагрузку, основное сосредоточение которой находится в местах опоры стропил на стены дома. Задача мауэрлата и армопояса преобразовать эту нагрузку, сделав ее равномерной. На мауэрлат воздействуют два типа нагрузок. Это вес самой крыши, скопившегося на ней снега, воздействие на кровлю порывов ветра и другие природные явления.

Другая нагрузка связана с распиранием стропилами стен здания. При повышении веса кровли она значительно возрастает. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, при ряде положительных характеристик не способны выдерживать подобную распирающую нагрузку. Перед монтажом на них мауэрлата в обязательном порядке необходимо создать армированный пояс.

Кирпичные стены обладают большей выдержкой к точечным нагрузкам, потому для монтажа на них мауэрлата достаточно применять анкера или закладные детали. Однако, эксперты рекомендуют использование армопояса и для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление кровли к дому

Важнейшая и основная задача мауэрлата – это прочное крепление кровли к дому. Таким образом, сам мауэрлат должен быть надежно смонтирован к зданию.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

Удерживание строгой геометрии здания при любых ситуациях: сезонные колебания почвы, землетрясения, усадке дома и т. д.;
Выравнивание стен в горизонтальной проекции, исправление неточностей и огрехов, допущенных при возведении стен;
Обеспечение жесткости и стабильности всей конструкции строения;
Равномерное и распределенное рассредоточение нагрузки крыши на стены здания;
Возможность прочного крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо сделать расчет размеров армопояса. По строительным стандартам он должен быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота армированного основания находится в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если возведение стен производится из газобетона, то верхний ряд делается из камня в виде буквы U, который создает опалубку. В нее необходимо заложить армирующие элементы и залить всю конструкции раствором цемента.

Перед началом собственно строительных работ необходимо также подготовить необходимый инструментарий и строительные материалы. Для создания армированного основания под крышу понадобится:

Бетономешалка для качественного замешивания раствора цемента;
Специализированный вибратор, который разгоняет цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
Материалы для сооружения опалубки;
Арматура.

Технология установки

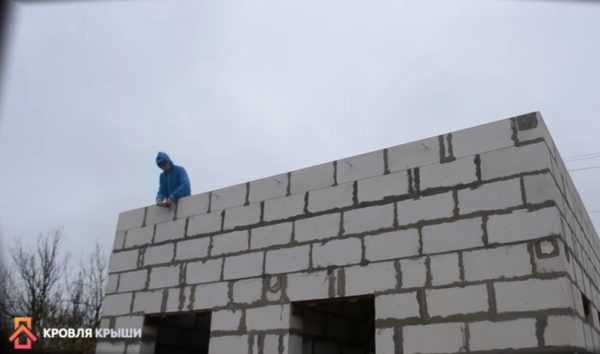

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

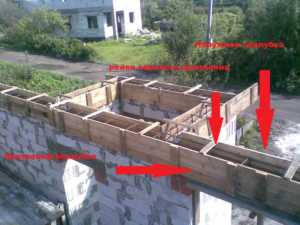

Создание опалубки и укладка арматуры

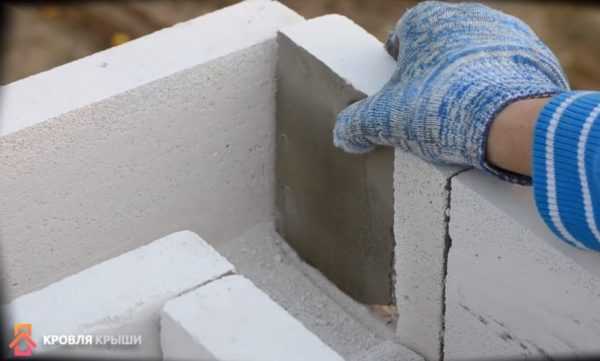

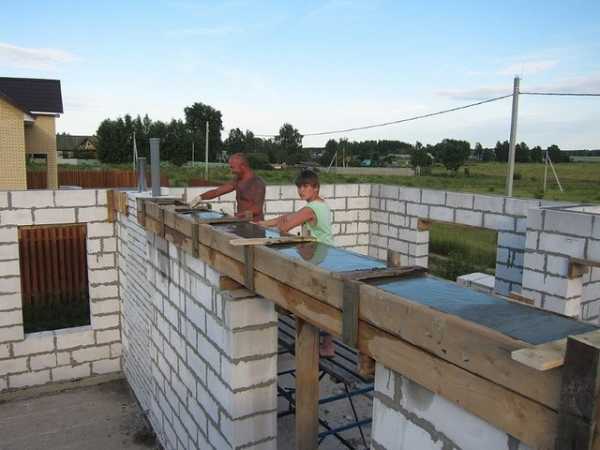

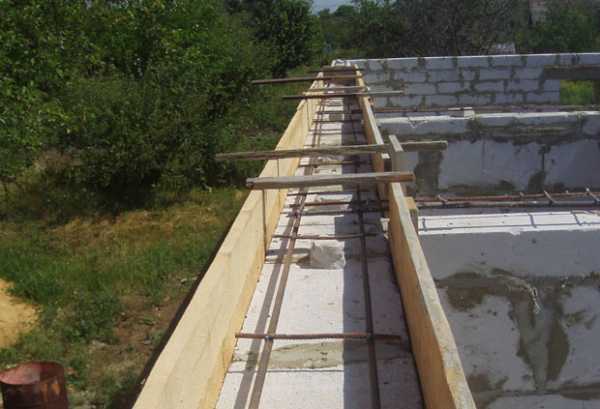

Первым этапом ведется сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки производится из блоков в виде буквы U. Если таковых не имеется в распоряжении, то наружная часть опалубки создается из распиленных 100 мм блоков, а внутренняя – из досок. Монтаж производится при строгом соблюдении горизонтального уровня.

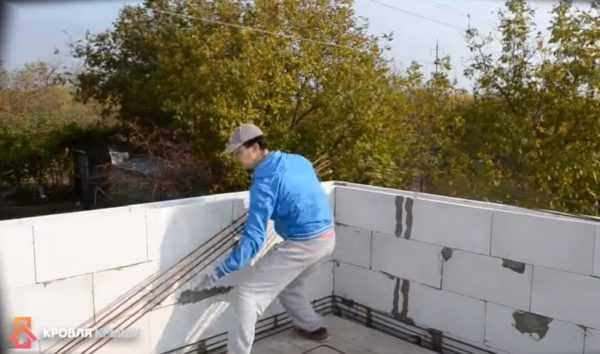

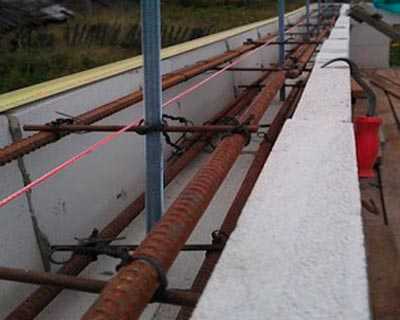

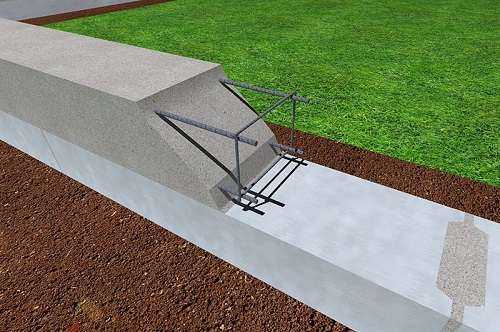

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4 прутьев арматуры с диаметром от 12 мм. Поперечные крепления делаются из прутов 8 мм диаметра при соблюдении шага не больше 25 см. В проекции каркас выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Места соединения соединяются вязальной проволокой. В растворе подобный армированный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

Толщина бетона от каркаса до опалубки не меньше 5 см;
Чтобы соблюсти это правило под каркас подкладывают подставки из брусков нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то ее разопрет от тяжести бетона. Это можно выполнить различными методами:

При создании опалубки ее низ скрепляется при помощи деревянных брусков, а верх методом набивания дополнительных досок. Когда бетонный раствор застынет, верхние доски удаляются, а видимая часть нижних брусков подпиливается;
Возможно использование диагональных упоров. Один их конец стоит на горизонтальной поверхности, а другой поддерживает опалубку;
Если опалубка монтируется из плит ОСП, которые удобны в качестве многоразовой опалубки, то можно скрепить детали резьбовыми шпильками. На противостоящих листах сверлятся отверстия и вставляется пластиковая трубка диаметром 1,2 см. Через нее проводится резьбовая шпилька и затягивается гайками с шайбами. Когда бетон застывает, шпильки легко удаляются, а пластиковые трубки остаются в бетоне.

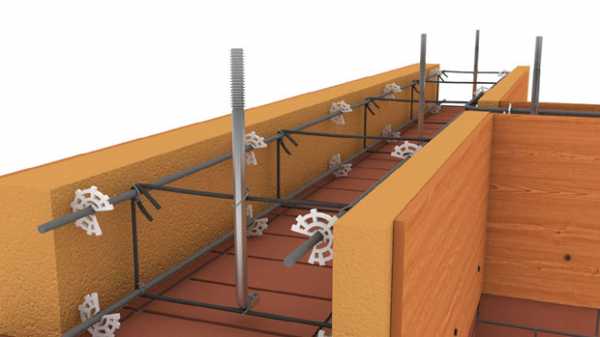

Установка крепежных элементов для мауэрлата

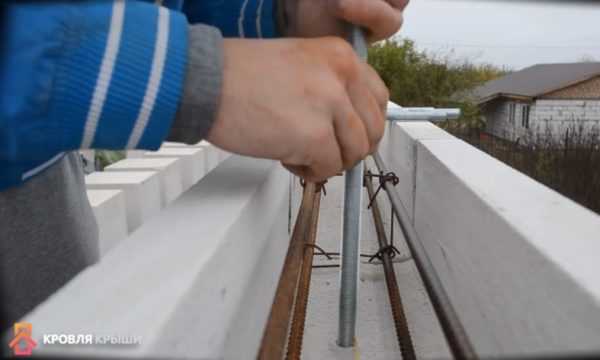

После работ с опалубкой и укладки арматуры можно приступить к установке крепежа для мауэрлата. Рекомендуем использовать резьбовые шпильки. Удобно приобрести шпильки диаметра 12 мм. Длина шпилек рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

Между двумя стропилами есть минимум одна шпилька;
Максимальный шаг установки – не более 1 метра.

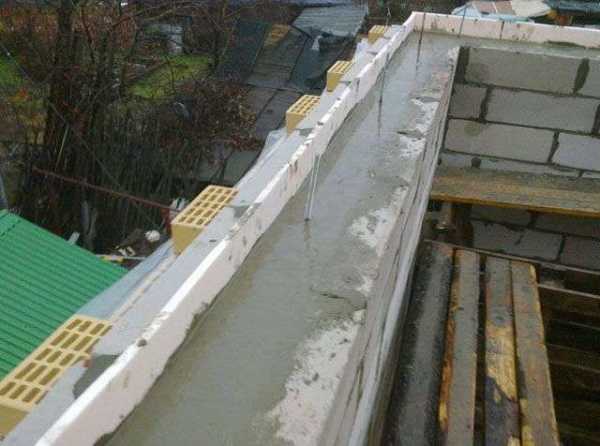

Заливка цементным раствором

Главная особенность армированного основания под мауэрлат – его прочность. Достигнуть ее возможно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси применяется бетон не меньше М200. Наилучшая смесь для залития пояса готовится по следующим пропорциям:

1 часть цемента М400;
3 части промытого песка и столько же щебня.

Повысить прочность и скорость затвердевания смеси поможет применение пластификаторов.
Так как для создания армопояса требуется сразу много смеси, то целесообразно использовать бетономешалку и специальный насос для подачи раствора. При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.
После заливки бетона в опалубку важно выгнать весь воздух из возможных воздушных карманов. Для этого может использоваться специальный прибор вибратор и простая арматура, которой смесь протыкается по всему периметру.

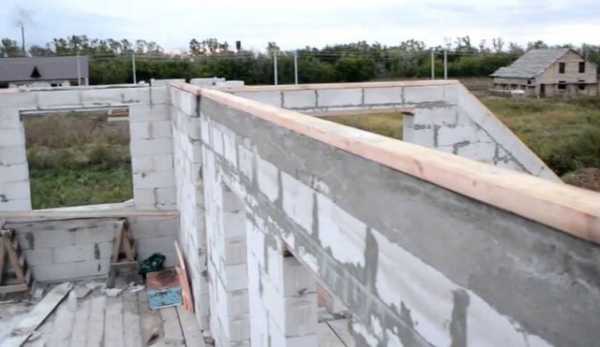

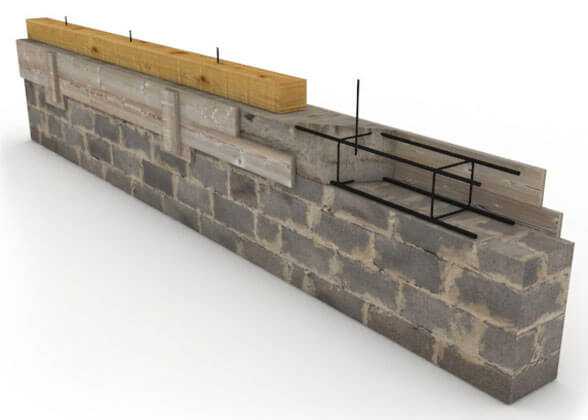

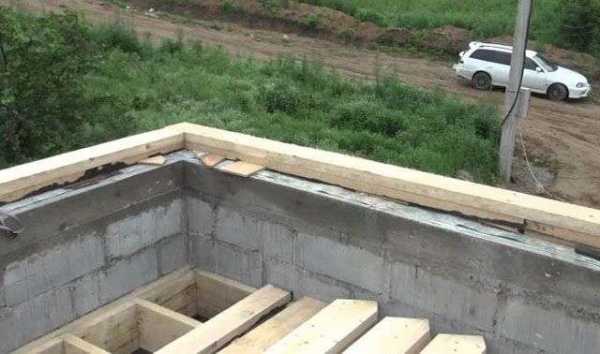

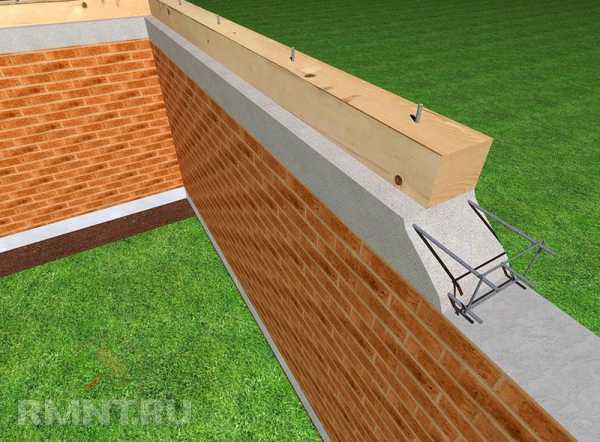

Монтаж мауэрлата
Снятие опалубки с армопояса возможно как только бетон достаточно затвердеет, а к монтажу на конструкцию мауэрлата можно приступить не ранее, чем спустя 7-10 дней после залития армопояса.
Перед укладкой детали мауэрлата должны быть специальным образом подготовлены:
Брус мауэрлата обрабатывается антисептиками;
Соединения его отдельных элементов выполняются методом прямого замка или косой прирубкой;

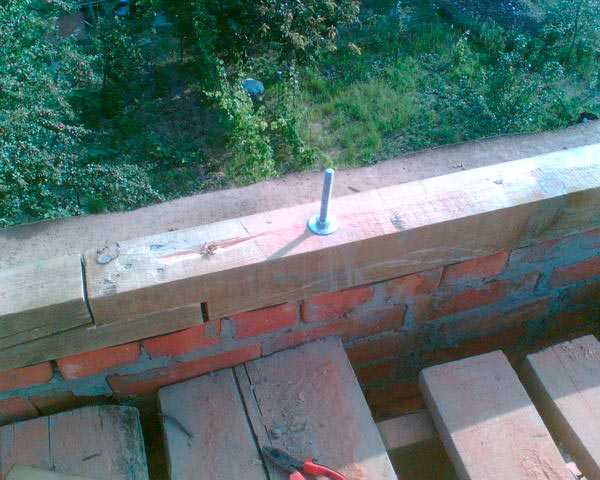

Мауэрлат прикладывается к армопоясу и отмечаются места для шпилек. Отверстия под крепления просверливаются.
Укладке мауэрлата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется рубероид.
Мауэрлат крепится большой шайбой и гайкой, для подстраховки используются контргайки. После затяжки всех крепежных элементов оставшиеся верхушки шпилек срезаются болгаркой.
Подведем итоги
Армированное основание под мауэрлат – скорее необходимость, чем роскошь. Кровельная конструкция оказывает довольно большое воздействие на стены дома, которое хотя и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.
Создание армопояса необходимо в строениях из газо– и керамзитобетона из-за непрочности данных материалов, в зонах с высокой сейсмической активностью. Также укрепление стен под мауэрлат целесообразно проводить при создании тяжелых кровельных сооружений.
Выполнение армирования верхней части стен не является сложной работой, требующей привлечения специалистов. При соблюдении ряда правил и привлечении помощников ее можно выполнить собственными силами.
stroicod.ru
нужен ли, крепление под крышу, из кирпича или монолитный делать, как крепить мауэрлат, размеры
Содержание:
Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.

Зачем нужен армопояс, нужен ли он под крышу
Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.
Любое здание подвергается целому ряду нагрузок:
Вертикальные. Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.

Распорные. Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.

Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.
Причины такого подхода могут быть следующими:
Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.

Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.

При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.

Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.
Предназначение армирующего пояса на практике сводится к следующим функциям:
Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.

Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.

Конструкция становится более жесткой.

Все возникающие на несущих стенах нагрузки получают равномерное распределение.

Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.

Параметры и особенности армирующего пояса под мауэрлат

Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:
Делая армопояс своими руками, за высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.

Ширина стены и пояса по возможности должны совпасть.

При вычислении длины измеряют расстояние до нужных стен.

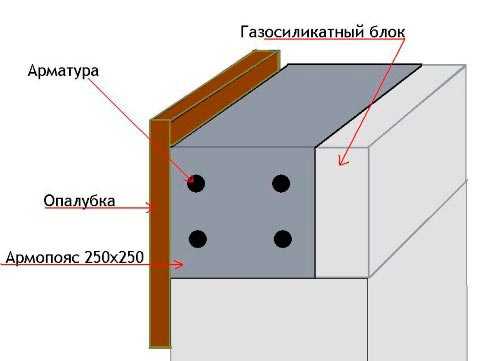

Сечение конструкции должно быть не менее, чем 25х25 см.

Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры. Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.

Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).
В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.

Установка опалубки
Для этого могут использовать несколько методов:
Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.

С помощью боковых упоров.

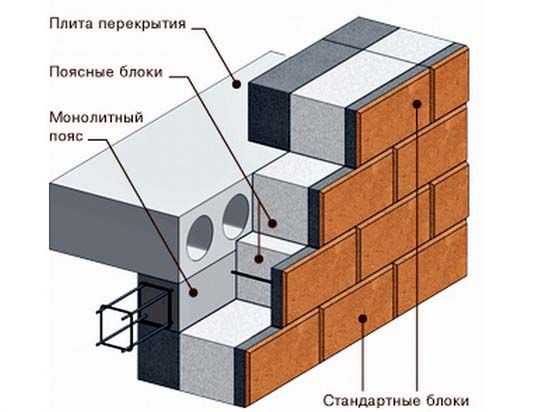

U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.

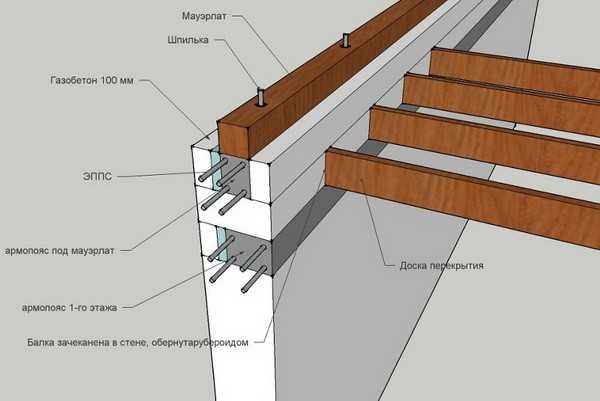

По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.

При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.

Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.

Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.

Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.

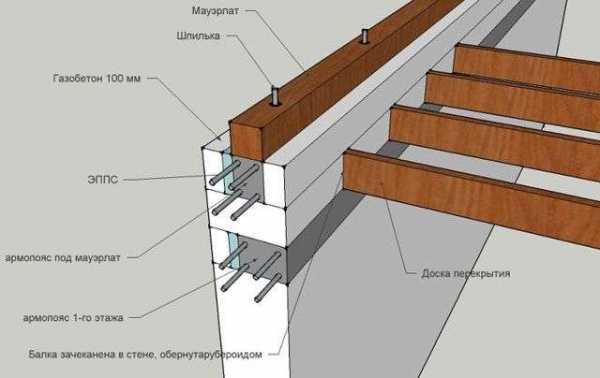

Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.

Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.

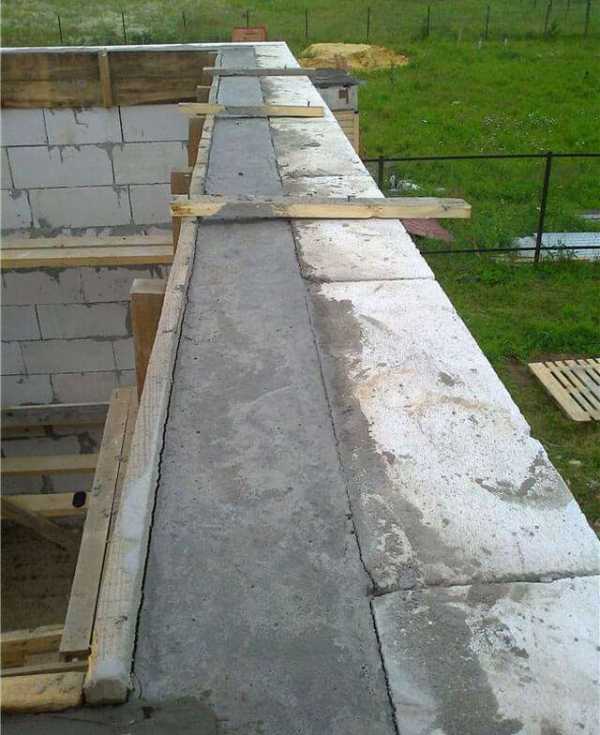

Заливка армопояса
Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.

При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.

Заливая бетон, следует придерживаться таких рекомендаций:
Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.

Бетон важно увлажнять. Таким образом он становится прочнее. Данная процедура проводится каждый день, пока бетон застывает.

Крепление мауэрлата к армопоясу

Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.

Само же крепление мауэрлата к армопоясу осуществляется следующим образом:
Опорный брус оснащают отверстиями.

Насадка мауэрлата осуществляется посредством шпилек или анкеров.

В процессе монтажа необходимо пройти сквозь слой рубероида.

Для крепления используются большие шайбы и гайки.

Затяжку рекомендуется страховать с помощью контргаек.

Чтобы срезать торчащие детали, применяют болгарку.

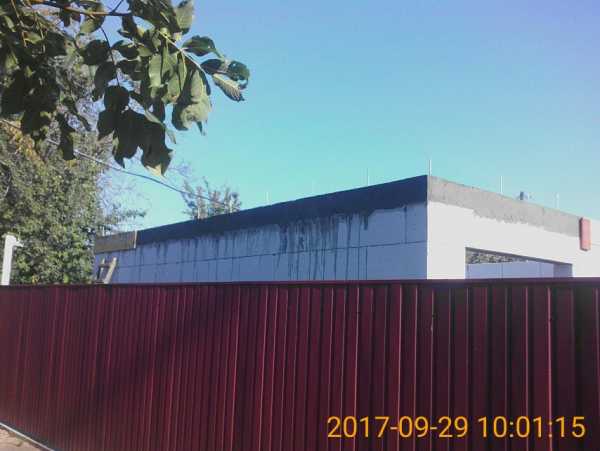

Закладные шпильки
Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.

Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.


kryshadoma.com
Армопояс под мауэрлат: назначение, размеры и характеристики
Назначение и функции
Размеры и характеристики

Технология сооружения армпояса
Как залить армопояс под мауэрлат
Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие
Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.
Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.
Назначение и функции ↑
Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.
На строение воздействуют различные усилия:
вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.
Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.
На заметку
В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.
Действительно,
в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.
Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.
Армированный пояс на практике выполняет следующие функции:
Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
Придает дополнительную жесткость.
Равномерно распределяют любую возникшую нагрузку несущих стен.
Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.
Размеры и характеристики ↑
Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:
высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
ширина – максимально приближена к ширине стены;
длина – к соответствующим стенам;
минимальное сечение – 250 на 250 мм.
При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.
Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

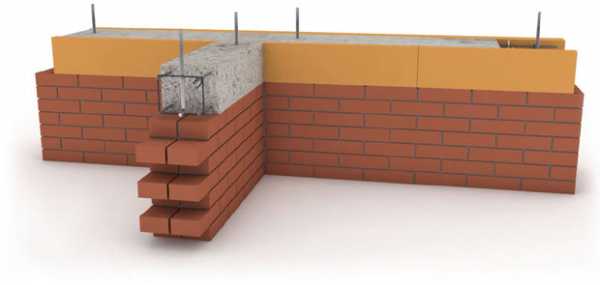

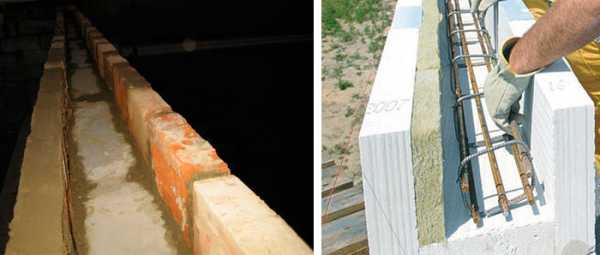

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.
Технология сооружения армпояса ↑
Монтирование опалубки ↑
Опалубку можно делать различными способами, используя:
деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
боковые упоры;
резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:
соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
долина и ширина армопояса должны быть равны.
Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть. Далее, необходимо
открутить гайки,
разобрать опалубку,
выбить шпильки;

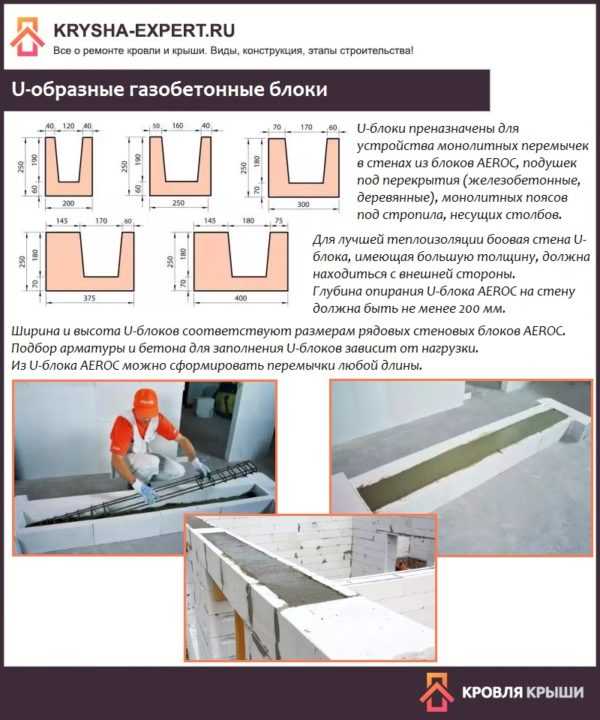

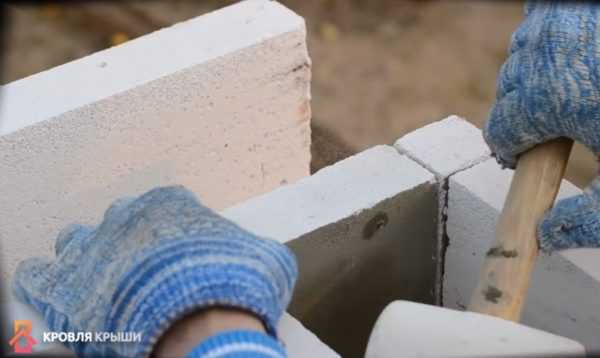

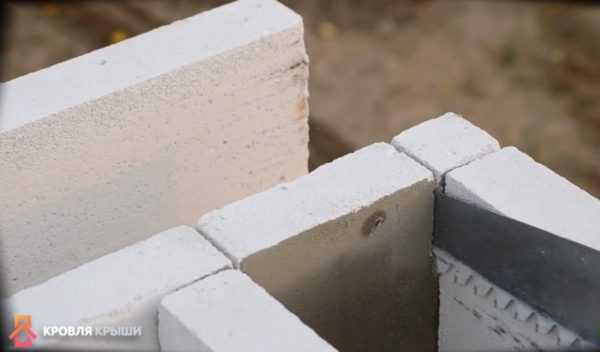

способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.
Внимание!
Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.
Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.
Установка арматурного каркаса ↑
Сетка из арматуры представляет собой:
рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.
Внимание!
Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.
вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

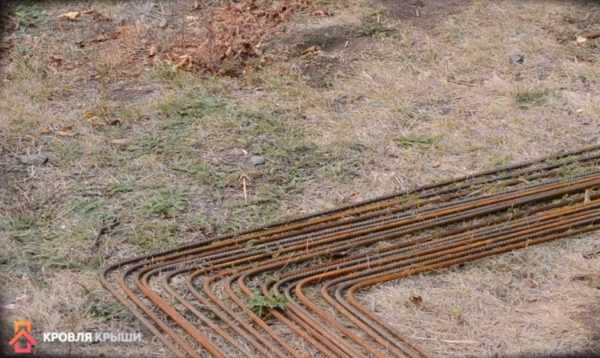

В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.
Рекомендуем
Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.
Как залить армопояс под мауэрлат ↑
Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.
Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:
цемент М400 – 1 ч.;
мытый песок – 3 ч.;
щебень – 3 ч.
Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.
На что нужно обратить внимание при заливке бетона? ↑
Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.
Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑
Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:
в самом опорном брусе просверливают отверстия;
мауэрлат насаживают на шпильки или анкера;
монтаж выполняют через слой рубероида;
крепеж производят посредством большой шайбы и гайки;
после затяжки желательно подстраховать соединения контргайками;
остатки торчащих элементов срезают болгаркой.
как крепить мауэрлат на армпояс
Монтаж закладных шпилек ↑
К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.
Совет
Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.
Как заливают армпояс под мауэрлат на практике, подробнее на видео:
© 2019 stylekrov.ru
stylekrov.ru
Армопояс под мауэрлат в доме из газобетона: пошаговая инструкция
Как строительный кладочный материал газобетон приобрел известность только в последние десятилетия. Благодаря уникальным физическим и эксплуатационным характеристикам этот материал внес значительные корректировки в традиционные строительные технологии. Эти изменения касаются и обустройства стропильной системы.

Армопояс под мауэрлат в доме из газобетона
Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
Армирующий пояс обязательно заливать под все межэтажные и потолочные перекрытия. Ни железобетонные плиты, ни балки перекрытия не могут лежать непосредственно на газобетонных блоках.
Категорически запрещается фиксировать в блоках шпильки крепления мауэрлата или иных несущих конструктивных элементов стропильной системы. Они могут быть только в бетонной ленте.
Такие жесткие требования вызваны очень низкими механическими показателями блоков из газобетона.

Газобетон не отличается высокими показателями механической прочности
Содержание статьи
Особенности газобетонных блоков
На всех технических характеристиках останавливаться не стоит, на технологию строительства стропильной системы влияют только три из них. Причем они взаимосвязаны между собой и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.
Низкая теплопроводность – самое главное преимущество материала, тем более в наши дни, когда стоимость энергоносителей постоянно увеличивается. Современные затраты на содержание сооружений в зимний период времени составляют большие суммы даже для очень обеспеченных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов.

Пеноблоки считаются оптимальным кладочным материалом для строительства энергоэкономных домов
Низкую теплопроводность имеют только те материалы, у которых невысокая удельная плотность. Воздух считается самым эффективным теплоизолятором, чем его больше, тем меньше потери энергии. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше по этому параметру кладка.
Но чем больше воздуха – тем ниже прочность. Как следствие – пеноблоки не могут выдерживать больших механических нагрузок, особенно разнонаправленных ударных. Среди существующих кладочных материалов прочность газоблоков самая низкая. Все нагруженные конструкции должны иметь максимальную площадь упора, только таким способом удается уменьшать точечные значения усилий и повышать надежность и устойчивость строений.

Пеноблоки не могут выдерживать больших механических нагрузок
Именно эти звенья: низкая теплопроводность – небольшой вес – недостаточная механическая прочность требуют обязательного использования под мауэрлат специального армирующего пояса.
Два способа заливки армопояса
Есть два совершенно различных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.
Метод заливки армопояса Краткое описание, преимущества и проблемы
В специальные U-блоки
Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубку
Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.
U-образные газобетонные блоки
Для изготовления армопояса требуется строительная арматура периодического профиля диаметром 6–8 мм, мягкая железная проволока и бетон.

Арматура строительная
Пошаговая инструкция по установке армирующего пояса
Исходные данные. Бетон заливается в специальные U-блоки, армирование из прутков Ø 6 мм, для анкеров использованы оцинкованные стальные шпильки. Изготовление армирующего пояса состоит из нескольких этапов, каждый из них оказывает большое влияние на конечные результаты.

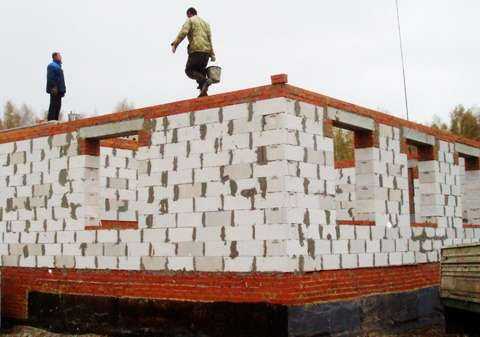

Кладка специальных блоков для опалубки
Шаг 1. Поднимите U-блоки на фасадные стены. Для облегчения работ рекомендуется сразу их раскладывать по периметру здания, так потом намного быстрее делается кладка. Поднимайте блоки очень осторожно, помните, что тонкие стенки отламываются даже от несильного удара.

Блоки нужно поднять настены
Шаг 2. Приступайте к кладке последнего ряда фасадных стен из специальных блоков. Работы ничем не отличаются от алгоритма обыкновенной кладки, постоянно надо контролировать положение блоков при помощи пузырчатого уровня. Толщина раствора примерно один сантиметр.

Кладка блоков
Раствор должен готовиться только из просеянного песка, наличие небольших камешков в массе категорически запрещается.
Если целый блок не помещается в ряд, то его следует отпилить. Делается это простой ножовкой по дереву с мелкими зубьями.

Блок можно отпилить ножовкой
Практический совет. Еще перед началом кладочных работ нужно изготовить простейшее приспособления для отпиливания пеноблоков.
Такое приспособление значительно облегчает процесс подгонки блоков по размерам. Срез не только ровный, но и всегда под прямым углом, а это очень важно во время кладки стены.
Шаг 3. Установите на место отрезанный кусок, при необходимости подравняйте его плоскости и подкорректируйте размеры.
Шаг 4. Соедините угол кладки под армопояс. В этом месте один блок имеет открытую наружу канавку, с перпендикулярной стороны он наоборот, закрыт. Для исправления положения надо отпилить часть блока, закрывающую соединение и вставить ее в торец стены.

Отпиливание части блока

Киянкой выбивают отпиленную часть

Часть блока вставляют в торец блока
Таким способом выложите весь ряд блоков по периметру дома, оставьте его на сутки для схватывания раствора.

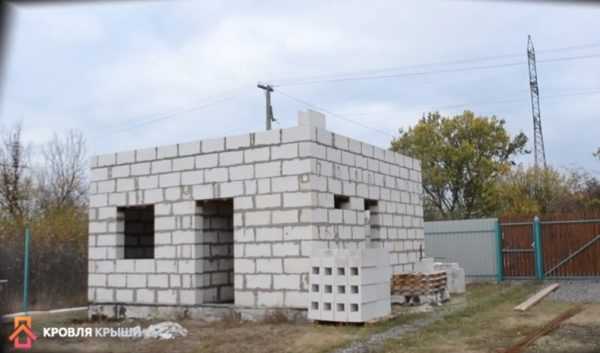

Ряд блоков по периметру дома

Ряд блоков, вид снаружи
Время терять не нужно, пока стена застывает, займитесь изготовлением армирующего пояса из металлических прутков и креплением шпилек в блоках.
Подготовка арматуры
Стандартная длина арматуры 6 м, для изготовления каркаса требуется четыре прутка. Подсчитайте общее количество метража и купите металл.

Арматура
Шаг 1. Согните все прутки под прямым углом посредине длины. Поднимите их на дом, примерно разложите по периметру здания.
Шаг 2. Сделайте каркасы армирующего пояса, сторона квадрата 10×10 см. Это значение можно изменять в зависимости от размеров U-блока.

Квадрат из арматуры
Важно. Во время определения размеров каркаса пояса надо иметь в виду, что прутки со всех сторон должны заливаться слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.
Каркас из арматуры легче делать, если в качестве шаблона использовать ячейки металлической сетки с размерами 10×10 см. Надо вырезать такие ячейки, при этом оставить длинными концами на углах. Арматура прижимается к ним и фиксируется проволокой.
Шаг 3. Уложите арматурный каркас в канавки блоков, проверьте положение конструкции.

Укладка арматурного каркаса
При помощи кусочков блоков или специальных пластиковых захватов сделайте нужные зазоры со всех сторон, в том числе и снизу.

Армокаркас
Если не хватает длины каркаса, то сращивайте его кусками прутков, фиксировать элементы можно обыкновенными пластиковыми хомутами.

Сращивание прутков
Шаг 4. Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16, длина каждой примерно 33 см. Но можно брать элемент и меньшего диаметра, все зависит от размеров крыши и возможных нагрузок на мауэрлат.

Примерная схема расположения элементов
Длина шпилек должна учитывать следующие требования:
заглубление в газоблок не менее 5 см;
толщина армопояса не менее 15 см;
толщина мауэрлата 10–15 см;
высота резьбы для гайки примерно 3 см.
Практический совет. Во время разметки мест установки шпилек надо предусматривать положение стропильных ног. Стропилины не должны ложиться на них, в противном случае деревянные элементы придется подрезать. Это не только отнимает лишнее время, но и негативно влияет на устойчивость конструкции.
Установка шпилек делается в следующем порядке.
По противоположным углам стены вбейте обыкновенные гвозди, натяните между ними веревку. Добейтесь, чтобы веревка располагалась точно на линии симметрии блоков.
Сделайте метки расположения шпилек с учетом вышеизложенных замечаний.
Перьевым сверлом высверлите отверстия. Пеноблоки имеют настолько низкую прочность, что перьевое сверло без проблем справляется с задачей. Глубина отверстий пять-шесть сантиметров. Держите дрель ровно в вертикальном положении, это очень важно для дальнейших работ.
Высверливание отверстий
Вставьте в отверстия шпильки, проверьте их положение. Для увеличения прочности фиксации рекомендуется на них накрутить гайки, они имеют большой диаметр и намного повышают надежность крепления.
Вкручивание шпильки

Накручивание гайки
В процессе заливки пояса бетоном нужно постоянно проверять положение шпилек.
Теперь наступает третий этап изготовления армирующего пояса.
Практический совет. Если в дальнейшем планируется строительство около дома террасы, то опытные мастера рекомендуют сразу закрепить в армирующем поясе металлические шпильки для ее фиксации.

Крепление шпилек для будущей террасы

Фото зафиксированных шпилек
Высверлите отверстия в блоках на расстоянии примерно один метр, вставьте в них шпильки, со стороны бетона также накрутите гайки. Всегда помните, что непосредственно к газобетонным блокам никаких нагруженных элементов фиксировать нельзя, а бетонный пояс решает все проблемы.
Заливка бетоном
Массу можно изготавливать самостоятельно в электрической бетономешалке. На одну часть цемента дается три части песка и четыре части щебня. Количество воды зависит от влажности ингредиентов, но примерно соответствует количеству цемента. Если нагрузка на армопояс значительная, то рекомендуется на 20–25% увеличить количество цемента.
Шаг 1. Подготовьте бетонную смесь. Для улучшения качества в нее можно добавлять пластификаторы. Использовать их надо согласно инструкции производителя.

Изготовление бетонной смеси
Шаг 2. Постепенно заливайте бетоном арматуру. Обращайте внимание, чтобы каркас не смещался и не прикасался к плоскостям блока. Если нет электрического вибратора, то уплотнение придется делать вручную. Рекомендуется немного шевелить арматурой, за счет таких движений бетон очень плотно прилегает к периодическому профилю и надежно ее удерживает. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Заливка армопояса
Для того чтобы не забивалась резьба шпилек, закройте ее малярным скотчем. Он потом легко удаляется, нет необходимости очищать резьбу от налипшего бетона.

Выравнивание бетонной смеси
Шаг 3. Пока бетон не начал застывать, корректируйте положение шпилек пузырчатым уровнем. Они должны быть в строго вертикальном положении, если это условие не соблюдать, то во время монтажа мауэрлата возникают большие проблемы.

Коррекция положения шпильки
Шаг 4. Мастерком и под уровень выравнивайте поверхность бетона, лента должна быть горизонтальной и максимально ровной.
Важно. Свои силы надо рассчитывать таким образом, чтобы армопояс залить по всему периметру в течение одного дня. Если делать перерыв, то несущие способности конструкции значительно уменьшаются.

Армопояс
Надо знать, что очень жидкий бетон дает большую усадку, поверхность может прогибаться и растрескиваться. Консистенция смеси для армопояса должна быть такой же, как и для заливки мелкоуглубленного ленточного фундамента.

Армопояс в месте строительства будущей террасы
Для застывания бетона понадобится примерно 10–14 дней, в жаркую погоду поверхность армопояса надо обильно смачивать и накрывать полиэтиленовой пленкой. В домах из пеноблоков рекомендуется армированный пояс и мауэрлаты монтировать не только под стропильные ноги, но и по всему периметру. За счет него значительно увеличивается устойчивость строения, оно не так негативно реагирует на циклические ветровые нагрузки.
Видео – Армопояс под мауэрлат
Мауэрлат — элемент кровельной системы здания. На эту устойчивую конструкцию, располагающуюся по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно разными способами. На нашем сайте вы можете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.
krysha-expert.ru
От профи: армопояс под крышу дома из газобетона или пеноблока

Доброго времени суток, уважаемые читатели нашего журнала.
Мы продолжаем традиционную серию статей от профессиональных строителей. Сегодня речь пойдет о том, как сделать армопояс под кровлю дома из газобетона или пеноблока своими руками.
Меня зовут Ростислав, мне 37 лет, и я – строитель с двенадцатилетним стажем. Начинал я на стройке, подсобником, как все. Работал по принципу: «принеси, подай, придержи и не мешай». Но время прошло, я вырос — годами и профессионально, приобрёл личный инструмент, и начал работать самостоятельно.
Первое моё правило при выполнении какого-либо задания – это тщательная подготовка материала и инструмента для достижения отличного конечного результата.
На сегодняшний день, в строительстве частных домов и хозяйственных построек очень часто начали использовать Газо-, или Пеноблоки. Я согласен с тем, что этот материал имеет хорошие характеристики по сохранению тепла в помещении и быстроте монтажа, но, есть одна важная особенность:
– этот материал не выдерживает долгосрочного точечного давления, которое создаётся нагрузкой перекрытия и давления атмосферных осадков на постройку.
Но есть выход — это монтаж армопояса по всему периметру, включая и перегородочные стены, и сейчас мы разберёмся, как это правильно сделать.
Материалы и инструменты
Итак, что нам нужно для работы.
Материалы:
1. ОСБ плита (толщина 10-12мм) количество зависит от длины заливаемого армопояса (периметр плюс длина всех перегородок делим на четыре)
2.Саморезы длина 76мм по дереву, калёные
3. Саморезы, длина 40мм по дереву калёные
4. Сетка армированная, кладочная. Размер ячейки 50х50мм. Количество квадратных метров в четыре раза больше, чем количество листов ОСБ.
5. Резьбовая шпилька. Диаметр 10-12мм (количество определяется так: количество потолочных балок умножаем на точки соприкосновения со стенами плюс по фронтонным стенам через метр и умножаем на 0.2)
6. Гайки которые накручиваются на шпильки выбранного Вами диаметра.
7. Шайбы размером: внутренний диаметр – диаметр шпильки, а наружный , на 10-20мм больше. Чем больше наружный диаметр, тем лучше. Будет большая плоскость сопротивление на отрыв.
8. Цемент (из расчёта марка 400 -220кг. на 1м3 готовой бетонной смеси)
9. Щебень фракции 5-20мм ( из расчёта — сколько кубических метров нужно бетона, столько нужно и щебня)
10.Писок речной (из расчёта сколько нужно кубов бетона)
11. Пластификатор для бетона.
12. Рейка сосновая 25х50мм
13.Хомутики пластиковые, или, проволка вязальная.
Инструменты:
1.Гидроуровень
2. Рулетка
3.Леска строительная
4. Карандаш
5. Ножовка, или электропила дисковая, торцовочная
6.Шуруповёрт
7. Болгарка (угловая шлифовальная машина)
8.Бетономешалка
9.Лопата совковая и пару вёдер
10.Мастерок
11.Леса строительные, или подмости
12. Средства индивидуальной защиты:
(очки, перчатки, обувь)
Приступаем к укладке армопояса на стены под крышу дома
1. Итак, с чего начать? А начинать всегда нужно с определения размеров и высоты относительно гидроуровня
Для этого нам нужна рулетка, бумага, карандаш и гидроуровень. Рулеткой снимаем длину всех внутренних перегородок и периметр постройки, а также диагональ
o-builder.ru
Что такое армопояс и зачем он нужен: пояс под мауэрлат
Зачем нужен армопояс, нужен ли он под крышу
Параметры и особенности армирующего пояса под мауэрлат
Установка опалубки
Заливка армопояса
Крепление мауэрлата к армопоясу
Закладные шпильки
Для того, чтобы мауэрлат крепко держался на месте установки, его лучше всего оснастить армопоясом. В таком случае конструкция становится более жесткой и прочной, и может использоваться, как усиленная опора.
Зачем нужен армопояс, нужен ли он под крышу
Роль данного армирования для достижения общей прочности здания сложно переоценить. Вначале нужно разобраться, для чего именно используют армопояс под мауэрлат.
Любое здание подвергается целому ряду нагрузок:
Вертикальные. Их создает кровля своим весом, а также такие атмосферные явления, как снег, ветер и дождь.
Распорные. Их провоцируют опирающиеся на стену стропилины. Такая нагрузка действует на раздвижение здания, возрастая по мере того, как увеличивается кровельная нагрузка.
Определенные современные материалы весьма плохо воспринимают точечное воздействие, которое их разрушает. К ним можно отнести керамзитобетонные стены, для которых обустройство армопояса под крышу является необходимой мерой. Поэтому при возведении зданий из подобных материалов наличие подобной конструкции является естественной деталью. Однако бывают ситуации, когда возникают трудности с ее монтажом. В таких случаях мауэрлат на пеноблоки или керамзитоблоки крепится химическими анкерами.
Причины такого подхода могут быть следующими:
Сверление отверстий для шпилек в ячеистых блоках может провоцировать их разрушение или появление трещин.
Висячими стропилами создается разная нагрузка по целому ряду направлений: это может привести к разъезжанию блоков, а также деформации стен и крыши.
При непосредственной укладке стропилин на пенобетонные блоки требуется идеальное положение уровня кровли. В противном случае из-за возникающей точечной нагрузки пеноблоки могут претерпевать различного рода разрушения. Во избежание подобных явлений мауэрлат принято оснащать армопоясом.
Кирпичные стены имеют высокую механическую прочность. Мауэрлат на них крепится обычными анкерами и закладными элементами. Исключение составляют лишь регионы, где наблюдается сейсмическая активность: там вопрос, нужен ли армопояс под крышу, обычно не стоит. Наличие армопояса под мауэрлат в таком случае обязательно и для кирпичных зданий.
Предназначение армирующего пояса на практике сводится к следующим функциям:
Стены не деформируются в случае подвижек грунта, или, когда происходит его неравномерная усадка. Параметры здания сохраняются в исходных пределах.
Способствует выравниванию стен по горизонтали, исправлению погрешность при их укладке.
Конструкция становится более жесткой.
Все возникающие на несущих стенах нагрузки получают равномерное распределение.
Хорошая механическая прочность армирующего пояса позволяет применять его для надежной фиксации наиболее важных элементов, в том числе и мауэрлата.
Параметры и особенности армирующего пояса под мауэрлат
Чтобы конструкция была прочной, нужно тщательно рассчитать размеры армопояса под мауэрлат:
За высоту для армирующего пояса обычно берут 20 см (не менее 15 см). Она однозначно не должен превышать ширину стены.
Ширина стены и пояса по возможности должны совпасть.
При вычислении длины измеряют расстояние до нужных стен.
Сечение конструкции должно быть не менее, чем 25х25 см.
Очень важно, чтобы пояс был сплошным, с одинаковыми показателями прочности отдельных составных участков. Монолитный пояс под мауэрлат удобнее всего изготовить из бетона. Его заливка должна выполняться в один заход, с вставкой внутрь арматуры. Ее диаметр должен быть не менее 10 мм: отдельные элементы прочно скрепляются и перевязываются. Армопояс из кирпича под мауэрлат применяется довольно редко.
Параметры армопояса для керамзитобетонных блоков ориентированы на их толщину. Для наглядности лучше рассмотреть пример расчета данных конструкций. Как гласит СниП, толщина армирующего слоя выполняет на 1/3 уже, чем несущая стена. Поэтому, если взять за толщину стены показатель 40 см, то 1/3 от нее будет равняться 133 мм: минимальное значение толщины армопояса в таком случае будет 300 мм (если округлить цифру 267).
В результате стена толщиной 400 мм будет иметь размер внутренней части U-образного блока в пределах 300 мм, который также будет играть роль опалубки. На кирпичных стенах наружную опалубку делают в полкирпича, а для изготовления внутренней используются доски.
Установка опалубки
Для этого могут использовать несколько методов:
Из деревянных досок или плит. Их фиксация на стены осуществляется при помощи брусков, с креплением сверху. При разборе опалубки проводится демонтаж верхних частей: нижние элементы оставляются внутри заливки.
С помощью боковых упоров.
U-образные блоки. Для того, чтобы пояс был сплошным, блоки подрезают по углам дома.
По наружной стороне стены можно уложить 100-миллиметровые блоки в один ряд. По внутренней стороне прокладывается несколько рядов кирпичей, уложенных на ребро, или досок.
При помощи рабочих продольных стержней диаметром 10-12 мм. Их должно быть не менее 4 шт.
Промежуточными перемычками, обустраиваемыми арматурными хомутами. Диаметр изделий – 6-8 мм, с шагом размещения 20-40 см. Использовать большой шаг не рекомендуется, так как рабочие стержни во время заливки бетона могут смещаться. Как результат, нарушается целостность армирующего пояса.
Скрепленной вязальной проволокой. Соединение сваркой запрещается, так как это приводит к ослаблению арматуры и делает конструкцию подверженной коррозии.
Резьбовыми шпильками. Ими оснащаются отверстия, которые заранее просверливаются в опалубке. Диаметр шпильки должен быть несколько меньше внутреннего сечения трубки. При размещении шпильки внутри трубки нужно добиться прохождения ее концов в заранее изготовленные отверстия. Все изделие затягивают при помощи гаек, используя большие шайбы в качестве прокладок. Внутри бетонного монолита должны остаться только трубки. Чтобы этого достичь, после заливания и предварительного застывания армопояса проводится выкручивание гаек, демонтаж опалубки, выбивание шпилек.
Важно взять во внимание потребность утепления стены напротив армопояса, особенно, если опалубку делают из досок. Таким образом исключается риск промерзание бетона в зимнее время. Для ориентации верхнего края опалубки выбирается строго горизонтальная плоскость и водяной уровень.
Что касается укладки сетки, то на углах и на участках сопряжения она подвергается дополнительному армированию при помощи изогнутой арматуры. Рекомендуемый размер перехлеста – 300-400 мм. Подобное армирование лучше всего провести композитной арматурой, которая и дешевле, и легче. Кроме того, такие изделия не гниют, не ржавеют, обладают большей прочностью на разрыв и просты в работе.
Заливка армопояса
Чтобы конструкция была максимально прочной, заливку необходимо провести в один прием. Для этого используется бетон марки не менее М200. Обычно требуется заливать значительную массу раствора, поэтому лучше всего заранее подготовить бетононасос.
При самостоятельном приготовлении раствора берется одна часть цемента М400, три части мытого песка и три части щебенки. Опалубку можно разбирать через 4-5 дней после заливки; полное созревание бетона наступает через 3-4 недели.
Заливая бетон, следует придерживаться таких рекомендаций:
Без образования внутренних пустот не обойтись. Для их удаления применяют проштыковку раствора с помощью арматуры, или методом вибрации.
Бетон важно увлажнять. Таким образом он становится прочнее.
Высота и толщина армопояса для газобетона
Данная процедура проводится каждый день, пока бетон застывает.
Крепление мауэрлата к армопоясу
Перед тем, как крепить мауэрлат к армопоясу, во избежание загнивания или возгорания опорного бруса его обрабатывают специальными пропитками. Для достижения монолитности мауэрлата для его сращивания применяются прямые замки или косые прирубки.
Само же крепление мауэрлата к армопоясу осуществляется следующим образом:
Опорный брус оснащают отверстиями.
Насадка мауэрлата осуществляется посредством шпилек или анкеров.
В процессе монтажа необходимо пройти сквозь слой рубероида.
Для крепления используются большие шайбы и гайки.
Затяжку рекомендуется страховать с помощью контргаек.
Чтобы срезать торчащие детали, применяют болгарку.
Закладные шпильки
Иногда, чтобы крепить мауэрлат, на армопоясе заранее устанавливаются шпильки диаметром от 12 мм, выступающие над мауэрлатом на 3-4 см. Шаг установки таких шпилек – 100 см: их крепят на хомуты вязальной проволокой.
Что касается вопроса о целесообразности изготовления мауэрлата при наличии армирующего пояса, то действительно, теоретически стропилины могут фиксироваться на пояс. Однако на практике это потребует значительного количества дополнительных мероприятий. Так что намного проще пойти традиционным путем использования армированного пояса под мауэрлат.
Что такое армопояс и зачем он нужен?
Технология создания армопояса на газобетонных стенах
А А А
В данной статье мы разберемся, зачем нужен армопояс на газобетонных зданиях. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армирующий пояс своими собственными силами.
Монолитный бетонный армопояс внутри газобетонной стены
Армирующий пояс – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.
Зачем нужен армопояс?
Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.
Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важным армпояс является для домов, построенных на наклонной почве.
Армопояса на газобетоне устанавливаются либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.
Монолитный армопояс из бетона в разрезе
Как было сказано выше, армпояс значительно увеличивает сопротивления стен здания внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома в единую конструкцию, выступая своеобразным ребром жесткости.
Наличие такого ребра дает возможность обустраивать большие оконные проемы, которые невозможно создать при отсутствии армпояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблоков.
Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.
Рассмотрим основные причины, которые обуславливают необходимость обустройства армпояса:
Потребность в несущей конструкции для крыши дома
Пеноблок, хоть и является достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносит разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности все стены.
Учитывая, что стропильная система дома, выступающая основой для крыши, монтируется на газобетонные стены посредством анкеров и строительных шпилек, которые и оказывают не пеноблоки точечную нагрузку, возникает потребность в обустройстве дополнительной несущей конструкции.
Укладка арматурного каркаса для последующей заливки бетоном
Перенос распирающей нагрузки со стены дома на армопояс
Одним из часто встречающихся вариантов обустройства крыш на газобетонных и пеноблочных домах является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.
Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армпояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.
Препятствие деформациям
Наличие армпояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.
Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.
Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армпояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.
Характеристики качественного армопояса
Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в 30 сантиметров, то достаточно будет внутреннего армпояса шириною в 25 сантиметров.
При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армпояс пеноблоком соответствующей толщины.
Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.
Опалубка для армопояса из деревянных досок
Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армпояс, высотою около 10 сантиметров.
Армопояс. Что это такое и как сделать
Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.
В плоские армпояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.
Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армпояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.
При укладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.
В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.
Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.
Из чего лучше делать армопояс?
Армпояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.
Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.
Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.
Кладка армирующего пояса из кирпича
Для усиления стены из вспененного бетона также может использоваться армпояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.
Сетка укладывается на каждый ряд кирпича. Общая высота такого армпояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.
Стоит понимать, что армпояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армпояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.
Нужно ли утеплять армопояс?
Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.
Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественно утепление пояса.
Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.
При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.
Зеленым цветом на схеме изображен теплоизоляционный материал
Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса:
Игорь, 49 лет, Москва:
Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал исключительно положительные отзывы о нашей работе.
Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.
Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться, чем потом кусать локти.
Олег, 45 лет, Ростов:
Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и под перекрытия из бетонных плит. Недавно строил у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.
На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его всем зданиям из стройматериалов на основе вспененного бетона.
Обустройство армопояса своими руками (видео)
astgift.ru
Армопояс под мауэрлат своими руками: заливка, размеры, устройство
Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.
Для чего нужен армопояс?
В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:
первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.
Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:
способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.
Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.
Видео по теме:
Размеры конструкции
Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:
высота делается в 25 и более сантиметров. При этом это значение не должно превышать ширину несущей стены;
ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.
Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.
Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.
Подготовка
Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:
прутья арматуры. Нужен материал с сечением в 10-13 мм. Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.
Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.
С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.
Возводим армирующий пояс
Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.
При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.
Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:
для продольной части берутся четыре длинных прута;
для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.
Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.
Крепление нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.
Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:
одна часть цемента;
три части песка;
три части щебня.
При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.
Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.
При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.
На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.
Видео по теме:
Посмотрите еще статьи:

kryshagid.ru

Метод заливки армопояса	Краткое описание, преимущества и проблемы
В специальные U-блоки	Одновременно с обыкновенными блоками компании выпускают специальные элементы, в том числе и U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Такие элементы применяются вместо традиционной разборной опалубки. Преимущества специальных блоков – намного ускоряется и упрощается процесс изготовления армирующего пояса. Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости производства работ, то она почти одинакова во всех вариантах. Но с учетом цены потерянного времени специальные блоки считаются экономически выгодными.
В деревянную опалубку	Традиционный метод изготовления различных бетонных конструкций, не только армопояса. Для опалубки необходимы строганные доски толщиной не менее 25 мм, рейки, метизы и прочие материалы для создания надежной конструкции. Установка опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается эффективная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на сновании расчета максимальных нагрузок.
