виды дымоходов, правила и особенности монтажа

Каким бы ни был размер бани и чем бы она не обогревалась, для безопасности и комфорта пользующихся баней людей, важно правильно обустроить систему дымоудаления. Банный дымоход имеет несложную конструкцию, но при его возведении необходимо учитывать особенности используемых материалов, нагревательного агрегата и конструктивных элементов строения.

Конструкция дымохода в бане

Печь или котел – важная часть банного комплекса, которая может располагаться непосредственно в парилке или выводиться в котельную.

Тепловой прибор отапливает помещения, нагревает воду и вырабатывает пар. Работающий теплогенератор при сжигании топлива выделяет помимо тепла множество токсичных веществ. Задымление помещения не просто доставляет дискомфорт, дым в сочетании с обычными для парилки температурой и влажностью, может быть смертельно опасен.

Чтобы в бане было комфортно и безопасно, необходима надежная система дымоудаления.

Правильный дымоход выводит продукты сгорания и поддерживает процесс горения топлива в печи или котле. При этом дымоотводящая конструкция для печей и котлов может быть внутренней или внешней. Внешний дымоход отводится в сторону от теплового агрегата, проходит сквозь стену и выстраивается вертикально вверх. Внутренний – от теплогенерирующего прибора сразу направляется вверх и выводится наружу через потолок и крышу.

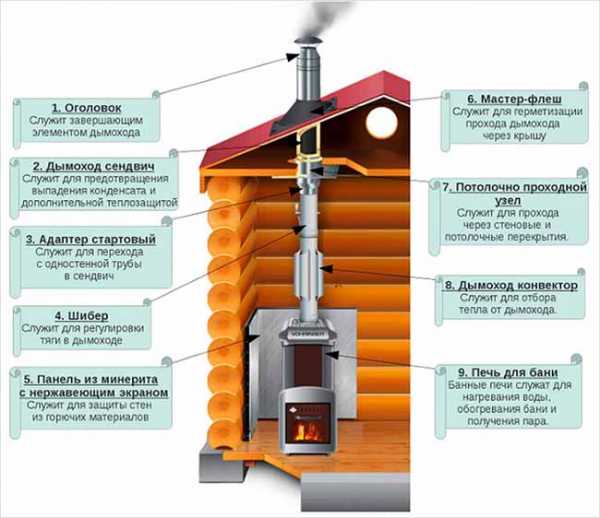

Оба дымохода имеют схожую конструкцию:

• стартовый узел, соединяющий патрубок теплового агрегата с дымоходом;
• дымовая труба;
• проходные элементы для обеспечения пожарной безопасности при пересечении трубой конструктивных элементов строения;
• шахта или внешний кожух, создающие барьер между дымовой трубой и внешней средой;
• навершие дымоотвода – зонт, дефлектор или дымосос для улучшения тяги и защиты трубы от засорения.

Обратите внимание! Если система дымоотведения имеет углы, необходимо оборудовать в местах поворота ревизионные узлы – тройники с капельником и окошком.

Наружный дымоход монтируется значительно проще, но применяется только в небольших помещениях, так как его внутренняя часть занимает немного места. Внутренний дымоотвод хоть и съедает значительную часть полезного пространства, лучше подходит для бани, так как является дополнительным источником тепла, а значит, позволяет эффективнее расходовать топливо.

Виды дымоходов

Дымоотводящие конструкции, как наружная, так и внутренняя, могут выполняться из различных материалов и их комбинаций:

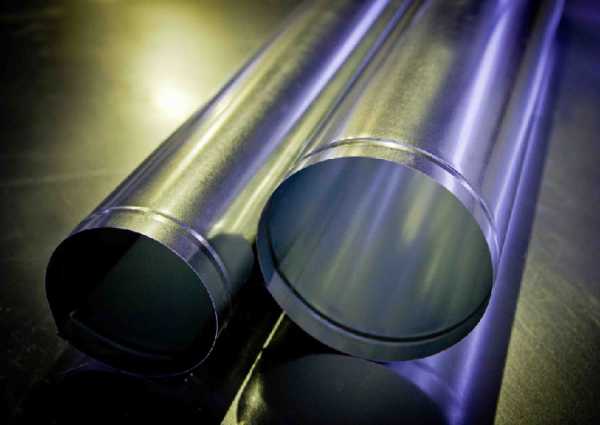

• Одноконтурная дымовая труба. Используют стальные оцинкованные или нержавеющие трубы, реже – асбестоцементные. Этот вид дымохода монтируют только внутри бани, так как дымовой канал без утепления и внешнего кожуха на улице быстро остывает, обрастает сажевыми отложениями и не может поддерживать хорошую тягу. Особенно много сажи откладывается на асбестоцементных трубах. При этом для одноконтурного дымохода не нужен дополнительный фундамент, а его возведение не потребует больших затрат ни на расходные материалы, ни на монтаж.

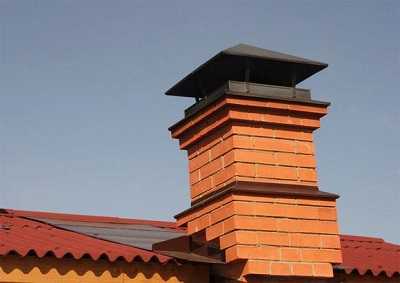

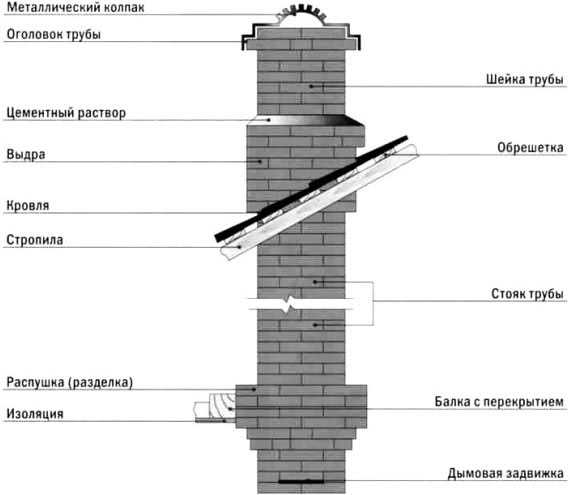

• Кирпичная дымовая шахта. Дешевый и очень популярный вид дымоотвода. Кирпич нагревается и продолжительное время отдает тепло помещению, при этом его поверхность более надежна с точки зрения пожарной безопасности. Однако возведение кирпичной конструкции – это полноценные строительные работы, требующие определенных навыков и существенных временных и трудозатрат. Конструкция получается громоздкой и тяжелой, поэтому для нее обязательно обустраивают фундамент. Кроме того, на внутренней шершавой поверхности шахты оседает конденсат, разрушающий кладку, и образуется сажа, из-за чего дымоход приходится часто прочищать.

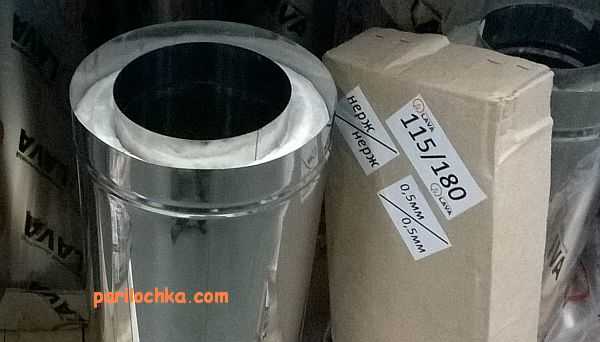

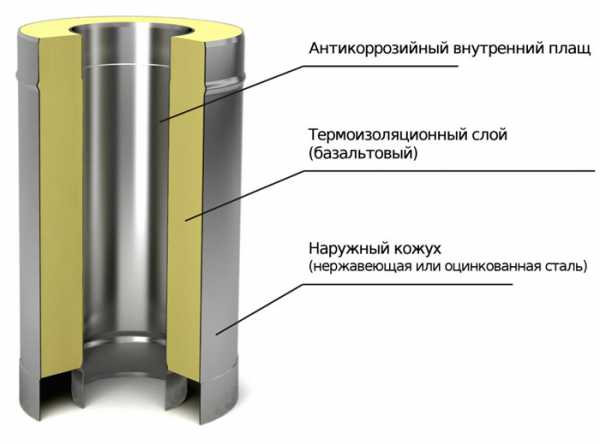

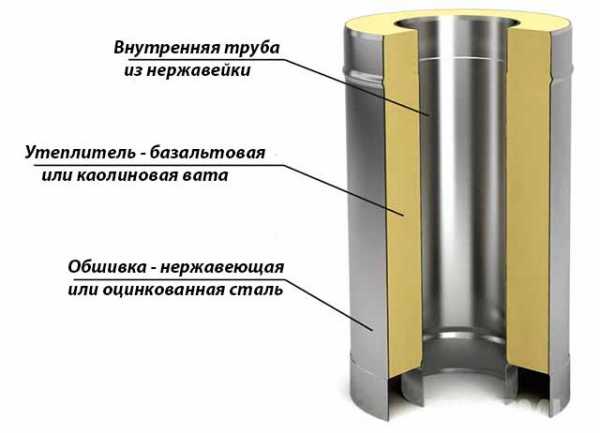

• Сэндвич-дымоход. Можно купить набор готовых секций для сборки дымоотвода, каждая секция состоит из двух труб и негорючей теплоизоляционной прослойки. Трубы могут быть изготовлены из оцинкованной или нержавеющей стали или из жаропрочной керамики. Монтаж напоминает сборку конструктора и не занимает много времени, а готовый дымоход менее опасен, чем одноконтурный, хотя тоже может использоваться в качестве источника тепла. Благодаря утеплению дым внутри трубы медленнее остывает, сажа и конденсат меньше оседают на стенках, поэтому дымоход обеспечивает хорошую тягу и реже нуждается в прочистке.


Обратите внимание! Сэндвич-трубы из стали имеют малый вес и не нуждаются в оборудовании фундамента. Однако сэндвич, сочетающий внешний стальной кожух с внутренней керамической трубой, гораздо тяжелее и дымоход из таких секций без фундамента не возводится.

• Комбинированный дымоотвод. Такая система дымоудаления требует финансовых и временных затрат, но сочетает все преимущества остальных видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а внешнюю шахту возводят из кирпича, пено– или керамзитобетона. Между шахтой и дымовым каналом помещают негорючий утеплитель. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Особенности установки трубы через потолок и крышу

При монтаже внешнего дымохода единственным сложным этапом в работе является выведение трубы из строения через стену. Однако достаточно вырезать отверстие с запасом, установить проходной короб и заполнить его теплоизоляцией, на чем сложности и закончатся. Монтаж внутренней дымоходной системы значительно осложняется необходимостью проводить трубу через потолок и крышу.

Перед началом монтажа обязательно проводят замеры, выполняют чертеж дымохода и рассчитывают количество и параметры расходных материалов.

При проектировании важно учесть следующие нюансы:

• Часть трубы, возвышающаяся над кровлей должна располагаться с наветренной стороны бани.
• Лучшая геометрическая форма дымохода – вертикальная прямая, в случае подключения котла с боковым патрубком – L-образная.
• При необходимости можно выполнять небольшие горизонтальные и наклонные участки, но длина каждого должна быть не более 1 метра, а общая – не более 3 метров.
• Для выполнения углов и поворотов лучше использовать не прямоугольные колена, а пары по 45 градусов или тройки по 30.

Этапы установки

Когда чертеж выполнен, рассчитывают и закупают расходные материалы, а затем приступают к установке.

Основные этапы монтажа дымохода:

• Подготовка места установки. Это особенно важно для тяжелых дымоходов: кирпичного, керамического, комбинированного. Подготавливают плитный или ленточный фундамент: ширина на 30 см больше ширины дымовой шахты, глубина – от 40 см ниже уровня грунта.
• Монтаж стартового и ревизионного узлов. Подключают к патрубку теплогенератора стартовый узел – трубу того же сечения, что и патрубок. Даже если дымоход будет собираться из сэндвич-секций, стартовый узел делают из одностенной трубы. Если патрубок боковой, к стартовому узлу присоединяют ревизионный – тройник с боковым окном, закрытым дверцей или заглушкой, и чашей-капельником снизу.
• Наращивание высоты до потолка. При монтаже вертикальной части пользуются отвесом и гидроуровнем для контроля прямолинейности сборки – перекосы не допускаются, в отсутствие препятствий труба должна быть строго вертикальной.

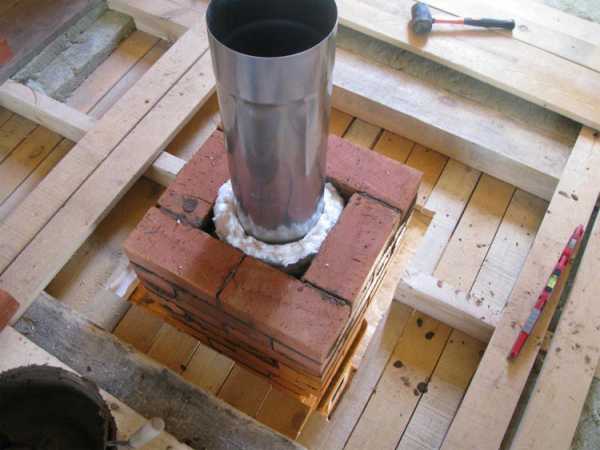

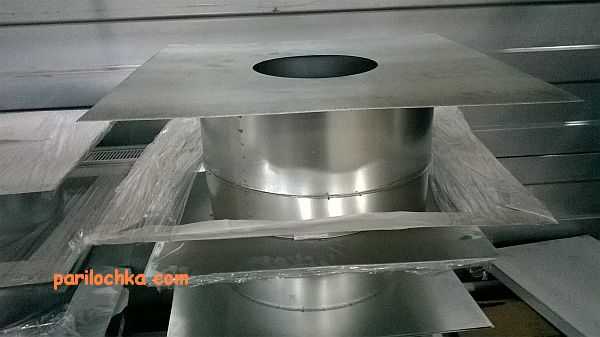

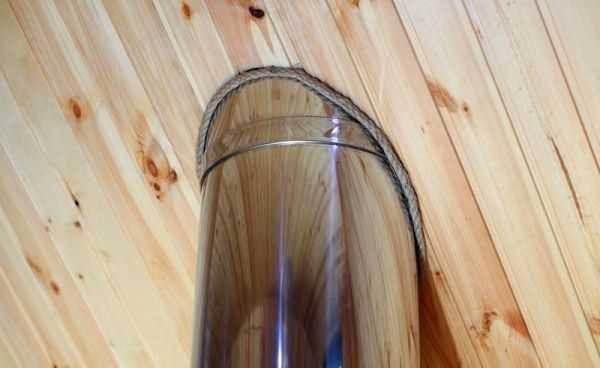

• Подготовка проходного узла в потолке. Размечают на потолке место прохождения трубы, вырезают круглое или квадратное отверстие с запасом. Устанавливают и фиксируют проходной короб, затем пропускают сквозь него трубу и заполняют короб негорючим теплоизоляционным материалом. Обычно используется керамзитная засыпка или волокна каменной ваты. Со стороны чердака проходной узел можно не закрывать.
• Наращивание трубы до кровли. На этом этапе, если используется одностенная труба, ее необходимо утеплить, чтобы замедлить остывание отводимого дыма и предотвратить образование конденсата.

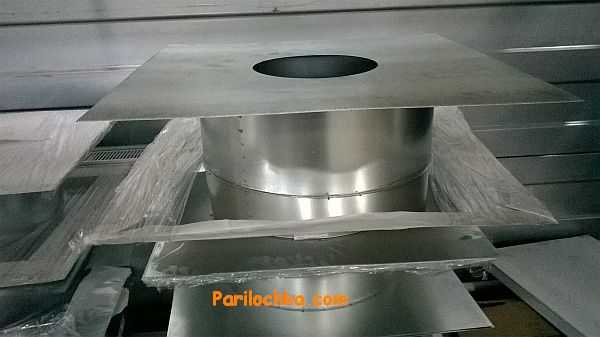

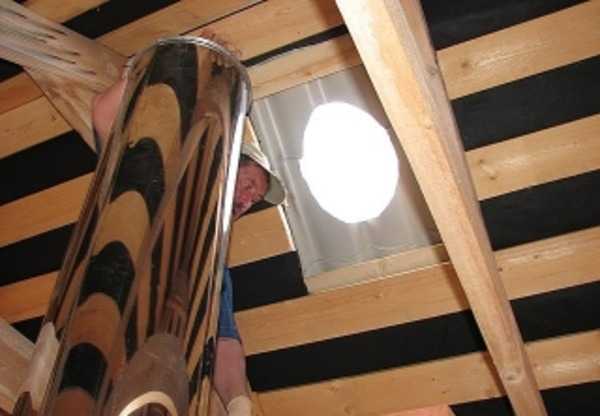

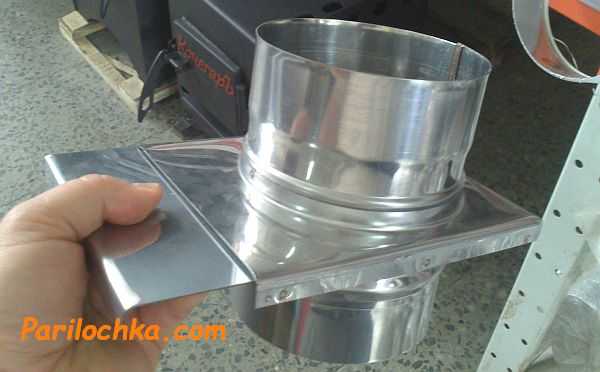

• Подготовка проходного узла в кровле. Отверстие вырезается также с запасом, но имеет овальную или прямоугольную форму. Проходные короба в кровельном узле используются редко, поэтому дымоход проводят через подготовленное отверстие и фиксируют к стропильной системе. Обычно снаружи проходное отверстие закрывают специальным кровельным элементом – юбкой или примыканием, имеющим форму срезанного конуса с овальным или прямоугольным основанием. При установке асбестоцементной трубы, кирпичной шахты или комбинированного дымохода место примыкания кровли к дымоотводу замазывают цементно-песчаной смесью.
• Наращивание дымохода до необходимой высоты. От места подключения до навершия трубы расстояние по вертикали должно составлять не менее 5 м, при этом вблизи конька макушка дымоотвода должна возвышаться над коньком на 50 см, а на расстоянии более 1,5 м от конька – располагаться вровень с ним.
• Финальная отделка и дооснащение дымоотвода. Для защиты дымоходной системы от осадков, засорения и преждевременного разрушения, на макушку трубы устанавливают зонтик, дефлектор или дымосос, а саму трубу обшивают кровельным материалом.

Правила безопасности

Чтобы баня была комфортной и безопасной, а тепловой прибор работал без перебоев и не стал причиной пожара или получения травм, следует выполнять следующие правила безопасности при монтаже и эксплуатации дымохода:

• Не допускается провисание и перекашивание элементов дымоотводящей системы.
• Выполнение поворотов трубы допускается, но не более трех.
• Расстояние от дымовой трубы до стен должно быть не менее 50 см.
• Все соединения должны выполняться таким образом, чтобы ни одно не оказалось внутри стены, потолка или в месте прохождения кровли.
• Запас на теплоизоляцию в потолке и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см для дымовой шахты или комбинированного дымохода. Для прохождения негорючей кровли достаточно запаса в 13 см.
• Если дымоотвод возвышается над крышей более чем на 1,2 м, его необходимо дополнительно зафиксировать при помощи растяжек.
• Все соединения должны быть надежны и герметичны. При обнаружении разгерметизации узла незамедлительно следует выполнить его ремонт. В случае появления дыма в месте стыка труб или элементов шахты работу отопительного прибора прекращают, а стык ремонтируют.
• В ходе эксплуатации необходимо выполнять профилактику: прочистку трубы от сажевых отложений, сброс конденсата из капельника. Это продлит срок службы дымохода и отопительного прибора.
• При снижении или опрокидывании тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После продолжительного перерыва в использовании бани дымоход и тепловой прибор могут оказаться засорены или завоздушены. В этом случае растопить баню не удастся. Осмотр, ремонт и прочистку дымоотвода лучше провести до пуска теплогенератора.

infotruby.ru

Как сделать трубу в бане через крышу

Монтаж трубы в бане через крышу

Труба бани через крышу решает важную проблему выведения продуктов сгорания топлива в банной печи и обеспечения тяги в ней.Когда проводится труба в бане через потолок и крышу, возникают специфические проблемы, связанные с безопасностью эксплуатации. Вопрос о том, как вывести трубу печки бани через крышу, считается важной проблемой, которую необходимо решать с учетом существующих норм и рекомендаций специалистов. Установку и обустройство трубы можно осуществить своими руками, но при условии выполнения всех требований.

Зачем нужно выводить трубу из бани

Сердцем русской бани считается печь, которая по традиции топится дровами. В результате сгорания твердого топлива образуется дым, содержащий продукты сгорания древесины. Если эти вредные вещества не выводить из парилки, то отравление концентрированным угарным газом может произойти уже через 15-25 минут. Таким образом, главная цель трубы, т.е. дымохода печи – это избавление от угарного газа. Кроме того, для эффективного горения топлива необходим приток кислорода, а тяга, необходимая для горения, обеспечивается именно трубой.

Другими словами, вопрос, как вывести трубу в бане через крышу, связан с безопасностью банной процедуры и эффективностью использования печи. Основная проблема в организации вывода трубы через крышу бани – это температура поднимающегося потока. При максимальном режиме дым может разогреваться выше 4500С, что создает риск возгорания легковоспламеняющихся материалов. Такое обстоятельство требует принятия противопожарных мер. Помимо требований безопасности, возникают определенные требования по размерам дымохода для создания необходимой тяги.

Принципы обустройства дымохода

Дымоход представляет собой трубу, соединенную с печной топкой и заканчивающуюся на определенной высоте над кровлей. Тяга, т.е. эффективность дымохода, зависит от размеров внутреннего канала, наличия препятствий в нем, длины трубы и условий охлаждения выводимого дыма. Естественно, что, чем дольше будет сохраняться высокая температура внутри канала, тем быстрее будет подниматься разогретый дым.

С учетом поставленных задач возникают следующие важные требования:

• надежная герметизация всего трубопрово

superbany.ru

Как правильно установить сэндвич трубу в бане

Установка сэндвич трубы в бане

• Подготовительные работы
• Порядок монтажа
• Крепление к стене
• Проход через чердак
• Проход через кровлю
•
  Дымоход сэндвич — наиболее простой вариант для самостоятельного монтажа системы отвода продуктов сгорания. Легкие и компактные элементы конструкции быстро собираются с использованием вспомогательных элементов. Разумеется, при сборке трубы сэндвич для бани необходимо учитывать ряд моментов.

Общие требования к дымоходу в бане

• Оптимальная длина трубы от печи до грибка на крыше — 5 м.
• Труба монтируется вертикально, без уступов. Допустимое отклонение трубы от вертикали — 30 градусов, при максимальном отклонении в сторону — 1 метр.
• Если размер от кровли до оголовка трубы больше 1,5 м, установите растяжку для фиксации конструкции.
• Если крыша покрыта легковоспламеняемыми материалами, на конце трубы установите сетку-искрогаситель с ячейками 5×5 мм.
• Труба на скатной кровле должна выступать над коньком на 50 см. Труба на плоской крыше должна располагаться выше кровли на 1 м.
• Горизонтальная часть дымотводящего тракта — до 1 м.
• Места стыков элементов трубы должны оставаться на виду, не допускается их располагать внутри перекрытий кровли.
• Запрещено раз

superbany.ru

Как вывести трубу из бани через потолок своими руками пошаговая инструкция

При проектировании бани важно предусмотреть качественно обустроенный дымоход, чтобы продукты горения беспрепятственно уходили из помещения, не создавая опасности для парящихся. Как вывести трубу из бани через потолок правильно своими руками по шагам? Этот вопрос рассмотрим в данной статье.

Одним из вариантов вывода дымохода является вывод его через потолочное пространство и кровлю. Этот вариант является более надёжным и прочным.

Чтобы изготовить такой дымоход, можно использовать разные виды материалов, но, в любом случае, необходимо соблюдать правила технологии отделки.

Виды труб

Сегодня используется несколько разновидностей дымоходных труб:

Всё чаще люди начинают обращать внимание на более дорогие варианты отделок дымоходов, предпочитая надёжность и безопасность. Обычные металлические дымоходы способны спровоцировать возгорание в помещении, в то время как кирпичная труба или сэнвич-дымоход надёжно защищают баню от возгорания.

Правила установки дымоходной трубы

Существует несколько правил, которые следует соблюдать при установке дымохода:

1. перед установкой важно тщательно спланировать его расположение;
2. участок трубы, расположенный горизонтально от печи до врезки, не должен быть больше 1 метра;
3. труба из металла должна иметь зазор до легковоспламеняющихся отделочных элементов не менее 1,5 м;
4. дымоход следует устанавливать так, чтобы его срез не пришёлся на подветренную зону. Это существенно снизит силу естественной тяги;
5. в газоходном канале следует предусмотреть возможность прочистки трубы, в том числе от конденсата.

bezremont.ru

Дымоход в бане своими руками из стальной трубы: схемы и установка

Установка банной печи и подключение водяного бака – задача непростая, поэтому домовладельцы для ее решения зачастую прибегают к помощи специалистов. А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким способом на монтаже. Какие печные трубы лучше использовать, как их правильно установить и вывести на улицу, вы узнаете в нашем материале.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

• из обычной стальной трубы;
• специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
• дымовые каналы, выложенные из кирпича.

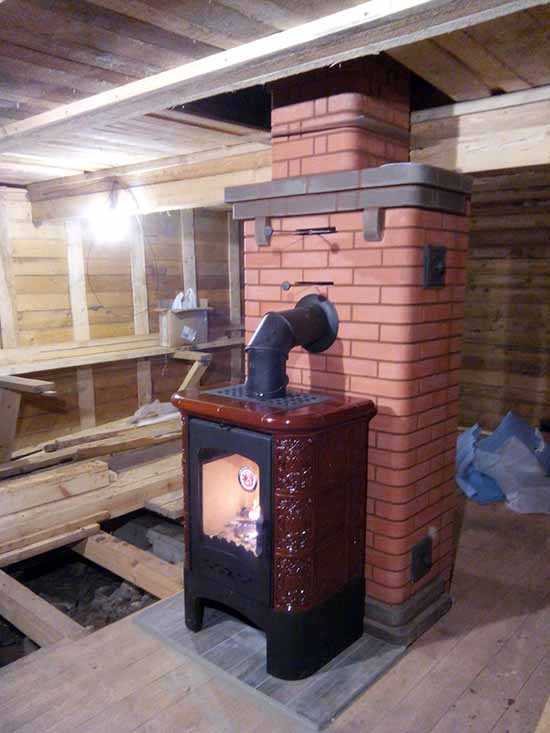

Как правило, кирпичные дымоотводы выкладываются одновременно со стационарной печкой, о чем подробно рассказывается в другой нашей статье. Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком уж дороги по цене материалов и строительства. Если вы поставили в парилке чугунный либо металлический отопитель, то класть для него отдельный газоход из кирпича нерационально.

Справка. Некоторые любители банных процедур строят в парной кирпичный тепловой щиток, изображенный на фото. Внутри сооружения делаются вертикальные и горизонтальные каналы для продуктов сжигания – дымообороты. Цель – отнять у разогретых газов побольше тепла перед выбросом наружу и отдать его в помещения сауны.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5—6 см. Диаметр – не меньше размеров выходного патрубка отопителя.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

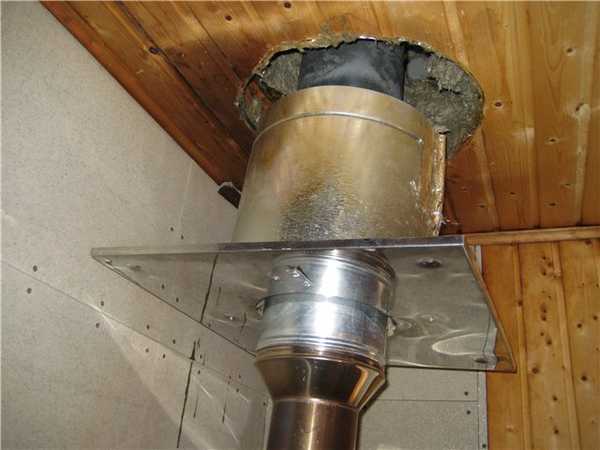

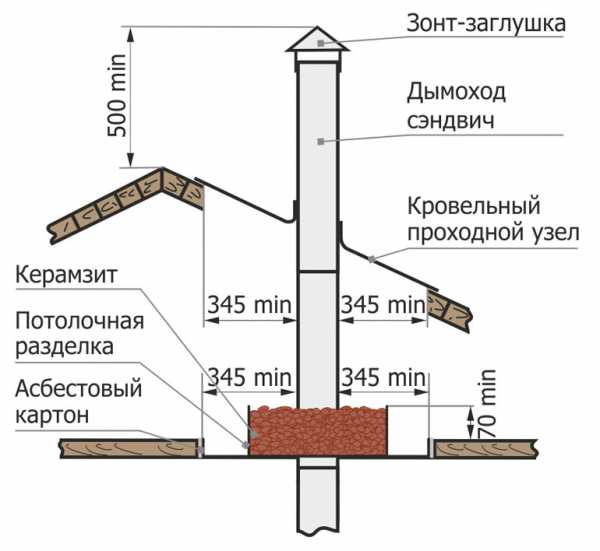

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

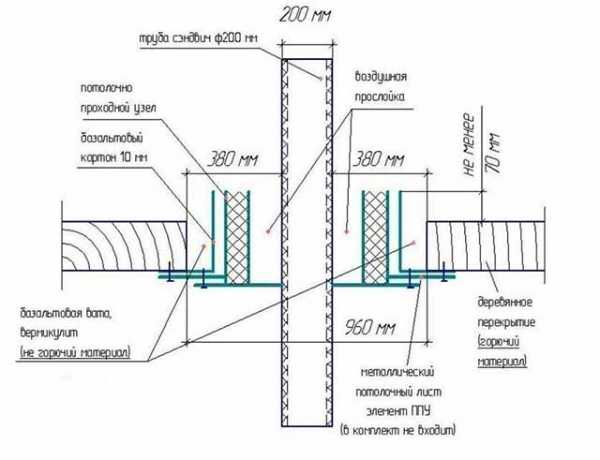

• нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
• прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

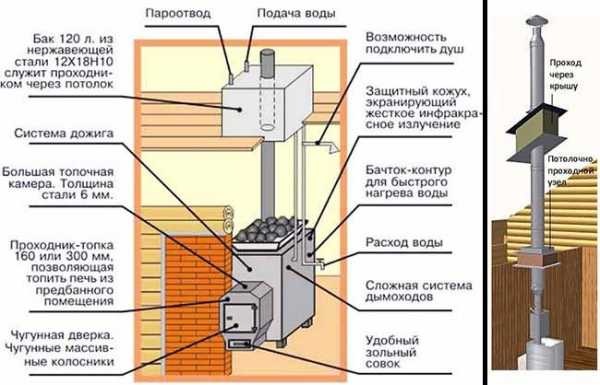

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

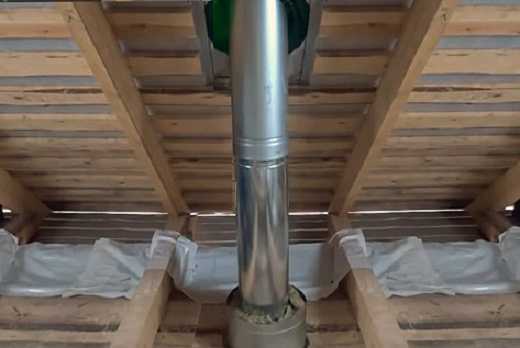

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.

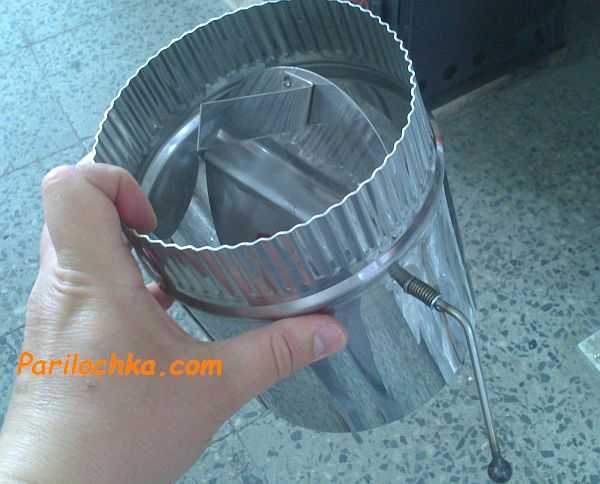

3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.

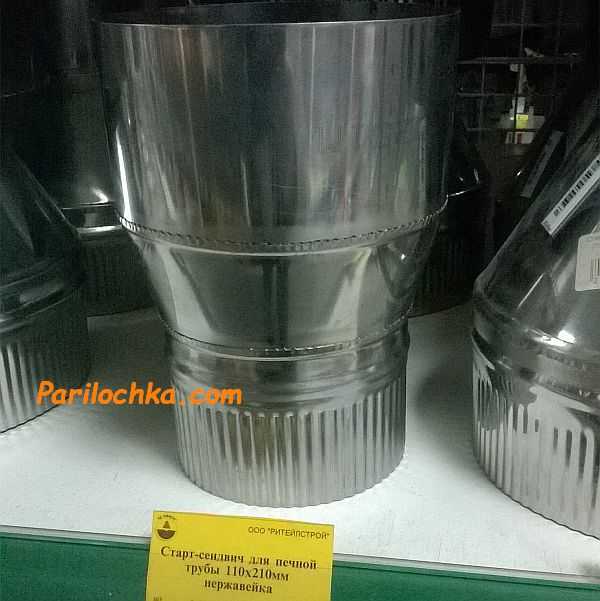

4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

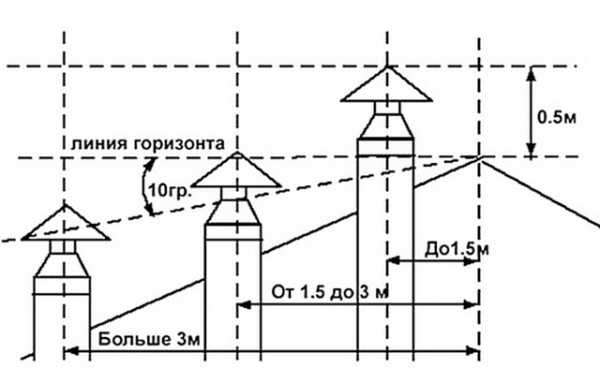

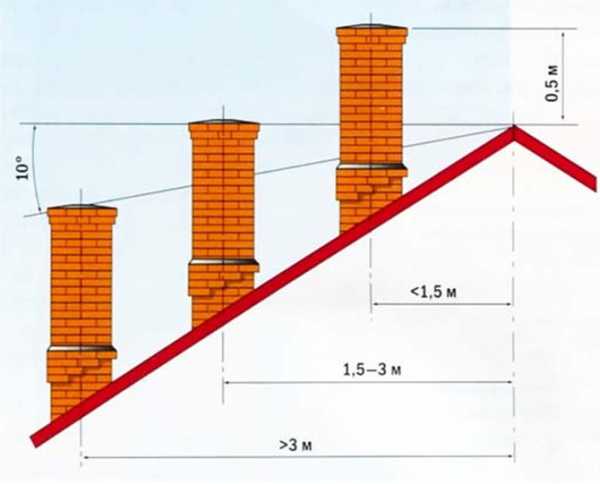

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Заключение

Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

qustu.com

Как сделать дымоход через крышу бани: технология установки, выбор материала

Содержание статьи

Вывод трубы через крышу бани – одна из важнейших, а также сложнейших задач при возведении бани. В процессе заделки трубы на крыше бани необходимо решать сразу несколько важнейших задач, а именно:

• Обеспечение пожаробезопасности;
• Изоляция выхода трубы из бани на крышу от различных атмосферных осадков.

И это все не пустые слова. К вопросу о том, как сделать трубу в бане через крышу необходимо подойти максимально ответственно, поскольку оплошности при герметизации или фиксации трубы на стыке могут привести к разрушению и возгоранию.

Рекомендуем тщательно изучить все тонкости провода трубы через крышу бани прежде, чем браться за работу.

Далее мы расскажем как поставить трубу в баню на крыше.

Оптимальное месторасположение прохода трубы

Проектируя строительство бани, важно выбрать наиболее подходящее по всем параметрам месторасположения выхода трубы через крышу, учитывая при этом нормы пожарной безопасности.

Коньком называют самую верхнюю часть крыши стропильной системы, соединяющую обе части крыши.

У расположения вывода трубы около конька имеется ряд преимуществ:

1. В зимнее время количество скапливаемого снега у дымоотводной системы будет ничтожным, что, в свою очередь, исключает возможность протечки;
2. Выход дымохода над поверхностью крыши – минимален. Это уменьшает воздействие неблагоприятных внешних факторов;
3. Благодаря небольшому выводу трубы над крышей также уменьшается количество образовываемого конденсата и отпадает необходимость укрепления растяжками;
4. Наиболее простой процесс монтажа.

Информация! Согласно общему мнению специалистов, оптимальное месторасположение вывода трубы через крышу – вблизи конька.

В свою очередь, не рекомендуется выводить потому, как вывести трубу в бане через крышу бани в ендове, поскольку именно здесь в зимнее время образуются снежные мешки, а в сырую погоду вода скапливается с обеих сторон крыши.

В этом случае протечки просто неизбежны, даже при самой качественной гидроизоляции.

Если же что-то пошло не так и дымоход в бане через стену или крышу выведен не в подходящем месте, близко расположен к ендове или конструкциям перекрытия, то спасением станет дополнительно установленное колено, которое позволит вывести конструкцию в правильное место.

Проход через профлист

Для нормального функционирования бани и для того чтобы она следовала своему предназначению, кровельный пирог у нее состоит из нескольких изоляционных слоев:

1. Пароизоляция;
2. Гидроизоляция;
3. Теплоизоляция.

Для того, чтобы эффект от настила изоляционных слоев удовлетворял владельцев бани, он должен проходить через крышу сплошным настилом.

Однако во время провода дымохода через крышу бани целостность настила неизбежно повреждается.

Противопожарными нормами установлено минимальное расстояние от трубы до горючих материалов, оно составляет 13-25 см.

В данном случае горючими материалами выступают как раз-таки изоляционные слои, именно поэтому просто необходимо оградить место, где проходит труба в бане через потолок и крышу.

Роль ограды можно предоставить нескольким стропильным ногам и поперечным балкам. При правильной установке труба расположится в собственном своеобразном коробе.

Не стоит оставлять без внимания и само пространство между трубой и коробкой, его следует заполнить негорючим веществом, например минеральной ватой.

Однако не стоит использовать для этих целей стекловату, так как она достаточно неустойчива к высоким температурам, лучше отдать предпочтение базальтовой вате, которая устойчива и к влаге, и к перепадам температур.

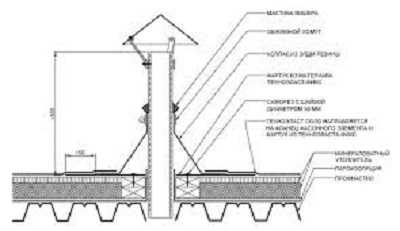

Как установить, учитывая вид покрытия и конструкцию

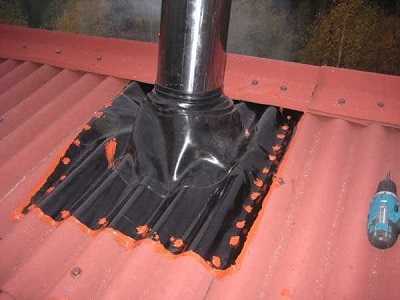

Первое, о чем стоит помнить при проводе трубы дымохода через кровлю – это о важности отвода воды, стекающей по кровельному покрытию, а также по самой трубе.

Помощниками в этом серьезном деле станут защитные фартуки.

Устанавливать же их следует таким образом, чтобы верхний край фартука находился либо под кровельным листом, что находится выше фартука, либо под коньком.

У высоты трубы над коньком крыши бани нет определенного понятия.

Также, когда проводится труба через крышу, она должна фиксироваться. Главное – не переусердствовать.

Для круглой трубы направление задается металлическими планками.

Далее рассмотрим технологию вывода трубы в зависимости от типа дымохода.

Важно! Очень важно следить за тем, чтобы зафиксированный дымоход был подвижен по отношению к кровле, поскольку при его расширении и сжатии от перепадов температур не избежать повреждений поверхности крыши, а также последующей течи.

Особенности вывода кирпичного

Обилием форм кирпичные дымоходы не отличаются, поскольку производятся они либо прямоугольными, либо квадратными.

Благодаря этому для того, чтобы загерметизировать стыки, можно использовать материалы, идущие в комплекте с кровельными конструкциями.

Внимание! Не следует браться за самостоятельную кладку дымохода, если вы не имеете достаточного опыта. Если же вы все-таки решили сделать дымоход своими руками, предварительно потренируйтесь – выложите хотя бы 10-20 рядов кирпичей просто на земле и без раствора.

Например компании, выпускающие кровлю из металлочерепицы, прилагают к комплекту специальные клейкие ленты с алюминием или свинцом в составе, которые используются в процессе герметизации стыков. Один из краев крепится к обрешетке, второй – у основания самого дымохода.

Далее верхний край фиксируется металлической планкой, под которой делается углубление таким образом, чтобы и планка, и лента оказались в нем.

Благодаря такой конструкции, вероятность попадания воды внутрь существенно уменьшается.

Далее стык необходимо защитить от просачивания воды, для этого подойдет термостойкий герметик.

Хорошей новостью является то, что для труб квадратных и прямоугольных форм защитный фартук можно смастерить своими руками. Понадобится лишь немного жести или лист алюминия.

Необходимо четыре части – две боковые, передняя и задняя.

Каждая из полос загибается таким образом, чтобы одна часть крепилась к обрешетке, а вторая – непосредственно к трубе.

Конструкция полностью промазывается герметиком во избежание попадания воды в потолочный пирог.

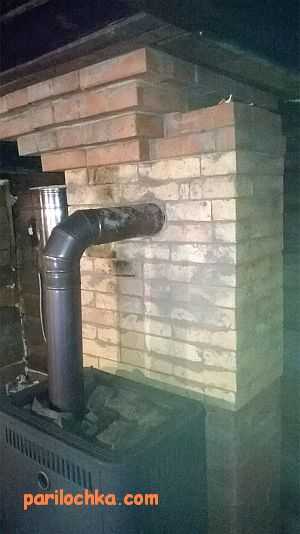

Технология обустройства кирпичного дымохода:

1. На первом этапе делается разметка под выход трубы на потолке и крыше. Затем выпиливается отверстие по рассчитанным размерам и, что наиболее важно, строго вертикальное;
2. На заранее подготовленное место печи выкладываются кирпичи, соблюдая необходимый для хорошей тяги диаметр трубы. Ширины прохода на полкирпича будет достаточно. Следует очень тщательно следить за правильностью укладки кирпичей, поскольку исправить возможности не представится – кирпичи придется демонтировать;
3. Рядом с потолком пространство стен расширяется, что делает всю конструкцию более устойчивой. Реализуется это за счет того, что каждый последующий ряд слегка выступает над другим;
4. Далее дымоход закрепляется посредством обрезных досок, которые прибиваются вплотную к распушке;
5. Проход снова нужно сузить по той же технологии;
6. Далее кладется выдра, которая служит для отвода дождевых вод. Условием кладки является то, что выдра должна начинаться от самой нижней точки кровли и продолжаться до тех пор, пока не будет выступать от самой верхней точки на два ряда;
7. Далее выкладывается шейка дымохода и устанавливается колпак, как защита от осадков;
8. Последним этапом является герметизация стыков. К данному процессу стоит отнестись максимально внимательно.
   Кирпичные дымоходы относятся к ряду наиболее эффективных конструкций, однако существенным недостатком является их высокая стоимость и трудности монтажа.

На современном рынке существуют более современные, простые и недорогие конструкции.

Информация! Высота дымохода должна быть не менее 5 м!

В свою очередь, минимальный показатель высоты трубы, выступающей над кровлей, должен быть порядка:

1. 50 см – над плоской кровлей;
2. 50 см – над верхней точкой конька, при условии, что дымоход расположен на расстоянии не более 150 см от конька;
3. Не ниже конька – если расстояние от дымоходной конструкции до конька свыше 150 см, но меньше 300 см.

Провод сэндвич-трубы через кровлю

Сэндвич-дымоходы относятся к ряду новых конструкций. Они прекрасно выглядят, установка трубы в бане через крышу не отнимает много времени и срок эксплуатации достаточно высок.

Однако стоимость соответствует заявленным характеристикам и находится на том же высоком уровне.

Преимуществом сэндвич-труб является защита от перегрева посредством слоя утеплителя, которым оснащены все трубы такой конструкции.

Последовательность установки:

Так же, как и при монтаже кирпичного дымохода, изначально производится разметка в месте, где в будущем планируется проводить дымоходную трубу через крышу бани. Учтите, что между сэндвич-конструкцией и перекрытиями из дерева должно оставаться не менее 10 см для прокладки утеплителя, на роль которого лучше всего подойдет минеральная вата;

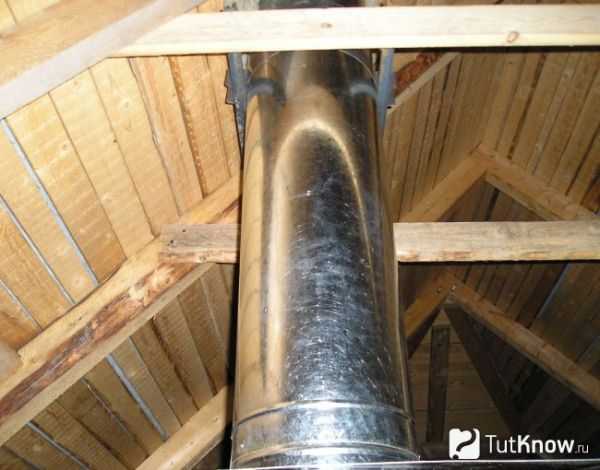

1. Далее производятся замеры, чтобы выбрать месторасположение узла разгрузки, который устанавливается на чердаке. Именно на него идет вся нагрузка от трубы, что выходит с потолка;
2. Установка стартовой дымоходной сэндвич-трубы. Она должна стоять достаточно плотно, без колебаний;

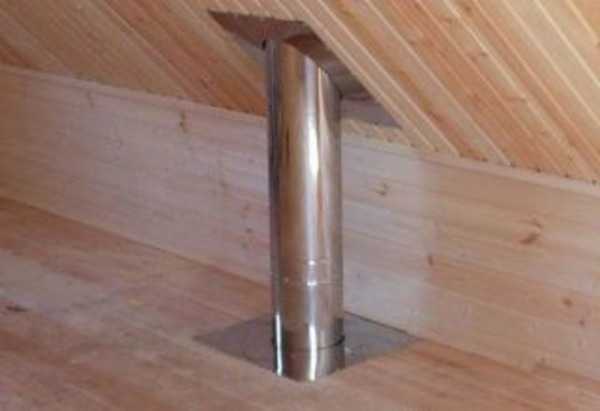

3. Потолочная разделка устанавливается в месте пересечения трубы и потолка. Она обеспечивает беспрепятственное движение трубы вверх-вниз, однако не позволяет уходить в бок;
4. Когда подошла очередь выводить трубу через кровельные покрытия, нужно проделать в кровле и обрешетке разъемы, затем тщательно загерметизировать место, откуда выходит дымоход, а также все найденные щели;
5. Во избежание попадания атмосферных осадков в проход дымохода, установите поверх него грибок;

Для сэндвич-дымоходов изготавливают много дополнительных полезных аксессуаров, большинство производителей выпускают их в комплекте с самими конструкциями. Стоит отметить, что, по отношению к другим видам конструкций, сэндвич-трубы — одни из самых недорогих.

Внимание! Для теплоизоляции стыка трубы и потолочных перекрытий используются только огнеупорные материалы!

Современные из керамики

Современные керамические системы дымоотвода выглядят достаточно привлекательно, при этом по качеству не уступают ни кирпичным, ни сэндвич-дымоходам.

Дымоходы из керамики просты в монтаже и удобны в использовании, однако цена на них гораздо выше цены на сэндвич-трубы.

Важно! СНиПом установлены нормы, по которым расстояние от бетонных и кирпичных плит до обрешеток должно быть не менее 13 см, а от керамических труб – 25 см и более.

В состав керамических труб входит три части:

1. Внутренняя трубка из керамики;
2. Утеплительный слой;
3. Внешний слой облицовки из керамических кирпичей.

Преимуществом данного типа является отсутствие необходимости в страховке элементами из дерева. В свою очередь, недостатком можно назвать то, что стоять они могут только прямо.

Последовательность вывода керамической трубы:

1. В первую очередь необходимо подготовить место для установки, выровняв поверхность. Расположить конструкцию можно как непосредственно на печи, так и на отдельном фундаменте. Важно отметить, что для кладки используется только специальный клей, который идет в комплекте с дымоходом;
2. Следом нужно заготовить арматуру из металла, длиной порядка одного метра – для укрепления конструкции. Далее проделываются разъемы в крыше и в потолке соответственно. Еще одно преимущество заключается в том, что благодаря стойкой термозащите керамического покрытия, необходимость дополнительного утепления отпадает, поэтому запасы по размерам не нужны;
3. Устанавливаются первые керамические половины – их две. Замок необходимо смазать предназначенным для этого клеем. Следом вставляется арматура в боковые отверстия и оставшиеся щели также заполняются клеем;
4. Слоем теплоизоляции обматывается керамическая конструкция. Идеально подойдет минеральная вата;
5. Далее процедура повторяется – керамические части сажаются на клей, затем вставляется труба;
6. Чем заделать трубу на крыше бани, а именно щели, которые могут образоваться между потолком и дымоходом, следует заделать деревянными плинтусами;
7. В конструкции чердака дымоход также необходимо закрепить. Чтобы сделать это, дымоход обкладывается деревянными досками и плотно прибивается к чердачным перекрытиям;
8. Обязательно следует загерметизировать место, где труба проходит через крышу.

Выводы

Безусловно, монтаж дымохода и выхода для него – довольно трудоемкий процесс, требующий определенных навыков, знаний и умений. Именно поэтому перед тем, как самостоятельно браться за монтаж таких сложных конструкций, трезво оцените свои силы.

Возможно, вы все-таки решите обратиться в профессиональную организацию, мастера которой выполнят работу быстро, качественно и в соответствии со всеми нормами.

Если же вы решились взяться за работу самостоятельно – следуйте простой пошаговой инструкции выше и у вас все получится!

Познавательное видео

rubanya.com
