Установка печи в гараже: способы, правила ППБ, рекомендации

Для исправной работы печи, на весь период эксплуатационного срока необходимо знать, как правильно установить печь в гараже. Для надежной защиты от возможного пожара, нужно с особой тщательностью определиться с местом размещения, способом вывода печной трубы и изучить некоторые правила монтажа.

Правила пожарной безопасности

Многие игнорируют правила безопасного монтажа, чем подвергают опасности окружающих людей и имущества. Чтобы обеспечить безопасность, во время эксплуатации печки, следует неукоснительно придерживаться правил противопожарной защиты, и соблюдать правильность установки печи в гараже.

Чтобы избежать возможного пожара, следует придерживаться правил, данных ниже:

1. Пол и находящиеся рядом стены, должны быть выполнены из негорючего материала: бетона, кирпича, металла или керамики. Также используются специальные термостойкие плиты из огнеупорного материала.
2. Сама печка должна быть изготовлена из надежных и проверенных материалов.
3. Рядом с печью ни в коем случае не должно быть веществ и материалов, которые легко воспламеняются или могут взорваться.
4. В гараже должна присутствовать нормальная вентиляция, для обеспечения отводов продуктов сгорания в случае задымления.
5. Не стоит устанавливать печь близко к автомобилю, расстояние должно составлять не меньше чем 1,5 метра.

На самом деле вентиляция для гаража должна стоять на первом месте. Из-за недостаточного количества кислорода огонь может гореть слабо, и послужить причиной серьёзного отравления угарным газом или привести к другим тяжелым и печальным последствиям.

Вытяжная вентиляция обязательно должна быть и находиться в исправном состоянии. Это позволит обезопасить гараж от возгорания, и не даст пострадать присутствующим людям.

к содержанию ↑

Где лучше установить печь в гараже?

При выборе места, где лучшее её установить в гараже, следует остановиться на размещении в углу гаража, желательно с противоположной стороны от ворот. Такое размещение позволит более эффективно обогреть площадь всего гаража, и препятствует быстрому охлаждению гаража при открывании ворот.

Для безопасности дымоходную трубу, проходящую вдоль стен следует расположить минимум в 0,5 метра от стены.

Если стена в гараже построена из древесины, то расстояние следует увеличить до метра, и защитить дерево любым огнестойким материалом.

В случае монтажа возле ворот, установленная печь должна находиться не ближе 1 метра от ворот, это нужно для обеспечения безопасности, если обшивка выполнена из дерева.

к содержанию ↑

Как правильно установить печь в гараже?

После выбора места установки, до начала монтажа, нужно обезопасить основание от случайного выпадения углей, путем подкладки под печь стального листа, или возведения кирпичного основания. Если выполнена стяжка пола из бетона, то печь можно устанавливать сразу на него.

Для увеличения времени теплоотдачи и одновременно безопасности, вокруг печи возводятся стены из красного кирпича. Так увеличивается время работы печи, она остывает гораздо медленнее, позволяя получать тепло после полного сгорания топлива. Такой метод применяют в основном для печей квадратной формы, в печах круглого сечения применяются радиаторные пластины, по всему корпусу.

Рассмотрим более подробно как правильно установить печь в гараже:

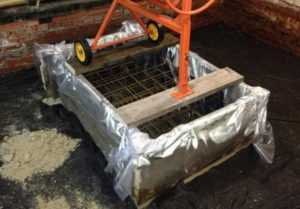

1. Когда определились с местом установки, нужно подготовить фундамент для её монтажа, вес стальных печей невелик, но основание должно быть достаточно крепким. Под местом установки выбирается грунт на глубину 40-50 сантиметров, размеры рассчитываются исходя из самой печи (на 15-20 сантиметров шире).
2. Далее выкопанная яма засыпается подушкой из песка и щебня, и хорошо утрамбовывается.
3. После чего сооружается деревянная опалубка, и надежно закрепляется.
4. Дальше подготавливается цементно-песчаный раствор с щебнем, и бетонируется.
5. Когда основание застынет устанавливаем саму печь, согласно предусмотренному расчёту.
6. При надобности делаем защитный экран вокруг печи.
7. В зависимости от условий, делаем проходное отверстие для дымоходной трубы в стене или в крыше.
8. Последним этапом установки печи будет монтаж дымохода (об этом речь пойдет далее).

к содержанию ↑

Вывод дымохода через стену

Существуют два варианта вывода дымохода: через крышу гаража или стену. Сейчас подробно рассмотрим оба варианта.

Вывод дымохода через стену имеет ряд преимуществ:

1. Не требует выполнения качественной гидроизоляции прохода трубы, в отличии от прохода через крышу.
2. Относительно простотой и удобный монтаж.

К минусам можно отнести:

1. Хуже тяга, в сравнении с прямым монтажом дымохода.
2. Наличии поворотов и изгибов, затрудняется чистка.
3. В большей степени нуждается в утеплении.

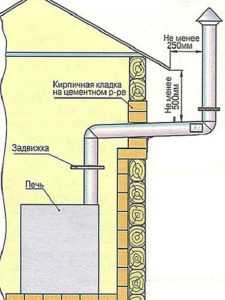

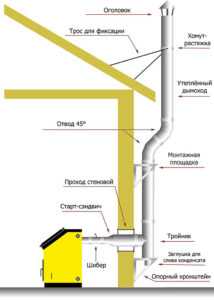

Схемы монтажа гаражной печки через стену (2 варианта):

Советы по установке:

• Монтаж дымохода начинается с печи. После предварительной сборки, отмечается место прохода дымохода в стене. Далее подготавливается само технологическое отверстие. После уже производится окончательный монтаж труб в гараже с выводом колена или тройника на улицу.
• Желательно использовать тройник с ревизионной съемной крышкой, для удобства чистки. Стоит заметить, что если стены гаража выполнены из дерева, в обязательном порядке устраивается противопожарный проход, из стального короба, где пространство вокруг трубы заполняется негорючим материалом.
• Монтаж трубы дымохода по стене выполняется с помощью специальных креплений строго по вертикали, на конец трубы устанавливается грибок, для зашиты от попадания влаги. Длина дымохода зависит от конкретных условий, главное условие – достаточно хорошая тяга.

к содержанию ↑

Вывод дымохода через крышу

Схема вывода дымохода печи для гаража через перекрытие/крышу:

Как и в случае монтажа дымохода через стену, при монтаже через потолок сначала делается предварительная сборка, с целью точно обозначить будущий проход через крышу. Как выполнено монтажное отверстие, устанавливается стальная проходка через крышу.

Далее в такой же последовательности происходит сборка трубы и закладка негорючим материалом прохода через крышу. Проход дымохода через крышу требует надёжной гидроизоляции, чтобы в будущем не столкнуться протечками. Следует, как и в первом варианте защитить трубу от попадания в неё влаги, и утеплить наружную часть трубы, для меньшего образования конденсата.

к содержанию ↑

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи. Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара.

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.

pechnoy.guru

Самодельная печь для гаража: пошаговая инструкция :: SYL.ru

Печь для гаража порой незаменима, когда нет возможности воспользоваться центральным отоплением. Такую конструкцию можно соорудить самостоятельно, применив одну из представленных ниже технологий. Электрический обогреватель при необходимости обогрева гаража может стать излишне неэкономичным.

Особенности печи для гаража

Конструкция должна обладать определенными качествами. Печь для гаража, прежде всего, должна быть компактной, ведь, как правило, места в нем не слишком много. Кроме того, обогревательный прибор должен быть экономичным, а также стоить не столь дорого. Хорошо еще, если будет возможность топить разными видами топлива. Удобство в эксплуатации тоже чрезвычайно важно. Самодельная печь для гаража может быть выполнена из разных материалов, выбрать один из которых придется, учитывая ваши навыки при работе, например, с кирпичом или сталью. Необходимо помнить, что отопительное оборудование должно не только обладать способностью в течение длительного времени выделять тепло, но и не снижать объем кислорода в помещении. Работа печи не должна сопровождаться выделением вредных веществ, кроме того, она не должна быть пожароопасной.

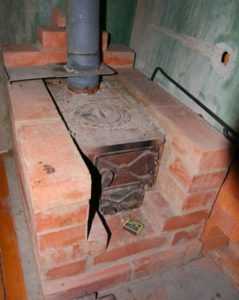

Изготовление кирпичной печи

Самодельная печь для гаража может иметь в основе кирпич, однако перед началом работ необходимо помнить, что процесс кладки требует от мастера наличия определенных навыков и будет сопровождаться сложностями. Для подобной конструкции предстоит подготовить не столь габаритное пространство. Проведение работ следует осуществлять с использованием огнеупорного кирпича. Тогда как раствор необходимо замешать с использованием песка, шамотного порошка, а также огнеупорной глины.

При укладке топки рекомендуется применять шамотный кирпич, располагая его на уровне 2-4 рядов. В высоту подобная кирпичная печь не будет больше девяти изделий. Для того чтобы обеспечить отвод печных газов, необходимо выложить кирпичный дымоход, во внутреннее пространство которого предстоит установить гильзу, выполненную из нержавеющей стали. Печь для гаража будет выводить дым через дымоход, устроенный сквозь крышу. Обязательно необходимо возвести фундамент, так как печь станет обладать внушительной массой. Сделать его можно на основе монолитной плиты. По периметру конструкции следует застелить стальной лист, который станет защищать пол от попадания искр, ведь они могут стать причиной возникновения пожара.

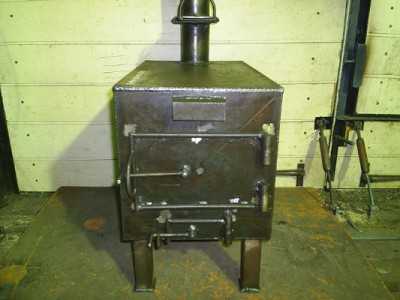

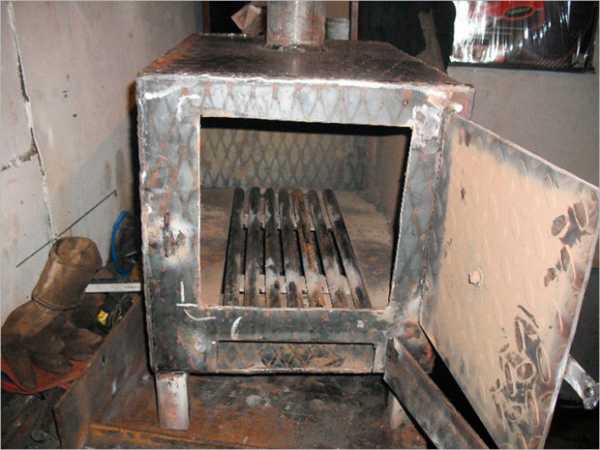

Технология изготовления буржуйки

Если вам нужна печь для гаража, но вы не желаете тратить на нее излишнее количество сил и средств, то предпочтительнее изготовить буржуйку, что станет наиболее простой задачей. Для этого рекомендуется использовать сталь в листах, отлично подойдет и бочка, которую иногда заменяют стальной трубой соответствующего диаметра. Если в наличии листовая сталь, то придется применять сварочный аппарат, который позволит создать установку прямоугольной формы. Использовать в любом случае необходимо металл, минимальная толщина которого равна 5 мм или больше. А вот если вы решили применить трубу, то ее минимальный диаметр должен быть равен 300 мм.

Такая печь для гаража тоже будет обладать дымоотводом, который, как правило, устраивается сверху, но в некоторых случаях это делается сзади. В последнем варианте предстоит обеспечить уклон трубы, угол которого примерно равен 30⁰. Наиболее эффективно отработанные газы получится отвести, если использовать в качестве трубы изделие из стали с диаметром, равным 120 мм, однако подойдет и более внушительный диаметр.

Изготовление дымоотвода

Первые метры отвода отработанных газов должны быть выполнены из толстого материала (около 3 миллиметров). Если пренебречь этим требованием, то тонкий металл через некоторое время прогорит. Под топкой обязательно должно быть обустроено место, которое будет использоваться для вывода золы. Для чего необходимо применить стальную пластину, которая располагается горизонтально и имеет прорези. Габариты последних можно определить из расчета размеров печи, а также разновидности топлива. Если агрегат сравнительно небольшой, а также функционирует за счет угля и маленьких дров, то прорези должны быть равны 12 мм, тогда как если гараж сравнительно большой и печь в нем предполагается установить большую, то прорези в описанном элементе должны быть равны 40 мм или даже больше.

Особенности зольника

Когда мастера делают такие печи для гаража, то под перегородкой они ставят съемный ящик, периодически очищаемый по мере того, как в нем будет накапливаться зола. Для изготовления этого ящика следует применять 3-миллиметровую листовую сталь. Повысит коэффициент полезного действия печи прием, который предполагает необходимость крепления к бокам стальных пластин, в их основе должна быть сталь 5 мм. Это позволит значительно увеличить площадь соприкосновения аппарата с воздухом. В итоге внутреннее пространство гаража станет нагреваться значительно скорее. Стоит помнить, что обязательно предстоит соотнести толщину листовой стали и подходящих параметров болгарки.

Самодельная печь на отработке

Если вы нуждаетесь в печи для гаража, то можно изготовить ту, что, пожалуй, является одной из самых экономичных, так как топливо для нее можно приобрести за бесценок или вовсе взять бесплатно. Такие печи функционируют за счет отработанного масла, которое вы и сами, будучи автолюбителем, выбрасываете за ненадобностью. Теперь есть возможность использовать его повторно. Такая печь предполагает более внушительные трудозатраты по сравнению с теми, что сопутствуют изготовлению буржуйки.

Изготавливая такие печи для гаража своими руками, необходимо будет создать два отсека, один из которых предназначен для сгорания отработки, тогда как второй – для горения газов, предварительно смешанных с кислородом. Для создания подобного устройства придется сформировать Н-образный аппарат, в составе которого будет топливный бак, дымоотвод, камера дожигания, а также температурная камера. При изготовлении следует использовать все ту же листовую сталь. Тогда как снизу располагающийся бак допустимо сформировать с применением готового стального ящика. Для того чтобы обеспечить пожарную безопасность и правильное функционирование печи, к нижнему ящику приваривают ножки.

Описываемые выше печи для гаража своими руками должны быть изготовлены с учетом того, что нижний отсек предстоит снабдить отверстием со стальной заслонкой. Именно через него и станет заливаться отработанное масло-топливо, а вот заслонка совершенно необходима для того, чтобы корректировать интенсивность поступления первичного воздуха.

Изготовление верхнего отсека

Верхняя камера должна быть изготовлена таким образом, чтобы обладала цилиндрической формой. Ее предстоит сопрячь с баком, применив трубу, изготовленную из металла. В последнем упомянутом элементе печи предстоит проделать несколько отверстий Ø10 мм, они нужны для того, чтобы воздух смог поступать во внутреннее пространство.

Дополнение печи дымоходом

Печь для гаража на масле должна обладать дымоотводом, который крепится только сверху. Его фиксация должна получиться совершенно герметичной, так как в противном случае отработанные газы станут поступать в помещение. Эту характеристику обязательно необходимо проверить перед тем, как запустить печь в работу. В качестве топлива есть возможность применять не только отработку, но и соляровое масло, керосин, мазут и трансмиссионное масло. А вот от легковоспламеняющихся веществ по типу ацетона, конечно же, предстоит отказаться.

Изготовление дровяной печи

Если печь для гаража на отработке вас не устраивает по той причине, что гараж вы используете не для машины, а, например, для хранения овощей, то можно изготовить печь, работающую за счет дров. Она тоже экономична, так как подкладывать дрова в нее не возникает необходимости порой до 20 часов. Для ее изготовления рекомендуется использовать стальную бочку, объем которой равен 200 л. Предварительно бочку необходимо подготовить, для этого ее верхняя часть убирается, чтобы появилась возможность сделать отверстие для дымоотводящей трубы. Помимо этого, нужно проделать отверстие для 100-мм трубы, сквозь которую станет поступать кислород.

Печи для гаража на дровах работают эффективно, если дымоход имеет правильные параметры. Таким образом, его диаметр должен быть равен 150 мм или больше.

Конструкцию предстоит снабдить кругом, который делается из листового металла. К нему нужно приварить 2 отрезка швеллера. Круг должен обладать такими габаритами, чтобы он имел возможность свободно передвигаться во внутреннем пространстве. После необходимо сделать отверстие, к которому крепится 100-мм труба. В качестве альтернативного решения можно применить трубу, которая заменит бочку.

Внутреннее наполнение устройства

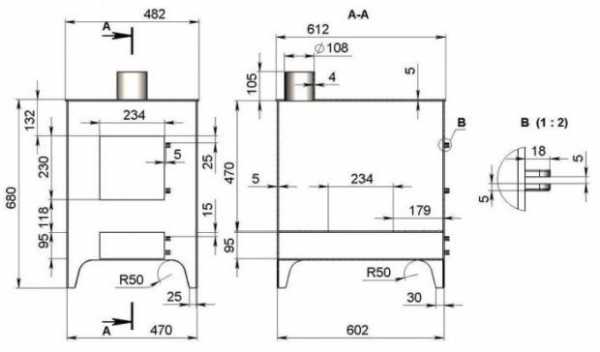

Перед началом работ предстоит подготовить чертеж печи для гаража, там должно быть обозначено, например, что дном конструкции станет металлическая заготовка, которая приваривается для устойчивости к краю корпуса. Груз необходимо поместить внутрь, а сверху все накрыть крышкой. Труба для поступления кислорода вставляется в подготовленное заблаговременно отверстие. Напоследок будет необходимо вырезать пару люков, через которые станет производиться загрузка топлива и устранение золы. Люки стоит закрыть, применяя стальные крышки. После того как печь будет готова, для нее можно подготовить фундамент, который делается из кирпича. Это обеспечит пожарную безопасность. Ведь именно это обстоятельство – самое важное при работе обогревательного оборудования.

www.syl.ru

Печи для гаража: какую лучше выбрать

Печи в гараж

Печи в гараж устанавливают многие автовладельцы. Ведь гараж – это не только, то помещение, где хранится автомобиль, для кого-то это и помещение, где хранятся различные овощи и т.д.

Поэтому многие хозяева желают создать здесь такую атмосферу, которая бы благоприятно и положительно повлияла на настроение, ведь находиться в таком гараже будет одно удовольствие. Сегодня мы и рассмотрим, как подбирается печь в гараж.

Способы отопления гаража

Существует множество способов, как можно отопить гараж, среди всех вариантов, вы должны выбрать наиболее подходящий для вас. Печки в гараж надо выбирать по определенным параметрам, это и топливо, ведь газовая печка для гаража не всегда подойдет и по цене и вопросу доставки топлива.

Поэтому каждый здесь выбирает то, что подойдет именно в его случае. Давайте для начала рассмотрим печи гаражные и что они из себя представляют.

Буржуйка

Довольно частот используются гаражные печи буржуйки. Как известно, это небольшая стальная, чугунная печь она славится невысокой стоимостью, поэтому позволить себе ее покупку могут все.

Буржуйка для гаража

 Итак:

• Если вы решили приобрести ее, заранее нужно учитывать то, что такая печь отличается незначительным показателем КПД, а значит, то помещение, в котором она будет установлена должна обладать неплохой циркуляцией воздуха.
• В том случае, если вы желаете использовать буржуйку в гараже, то знайте, что делать это достаточно проблематично, ведь необходимо соблюдать все меры безопасности, печь должна находиться от посторонних поверхностей, предметов, которые легко воспламеняются. Так что, если вы готовы к подобным трудностям, то можно приобрести именно такую печь.
• Правда есть и не малое достоинство, такую чудо печку для гаража вполне можно сделать своими руками (см. Буржуйка для гаража: делаем своими руками). Тогда и ее цена будет не высокой.
• В качестве топлива можно использовать дерево, так же прекрасно применяют и уголь.

Внимание: Если вы решите использовать в качестве топлива уголь, тогда стоит учесть, что в этом случае печка в гараж должна быть сделана из чугуна. У угля большая теплоотдача и тогда такая чудо печка для гаражей долго не прослужит.

Газовые печи

Многие сразу думают, можно ли печку в гараже поставить. Газовую. Конечно можно.

Печь на газу для гаража

Только здесь ест несколько моментов:

• Если вы собираетесь просто подвести газ, тогда понадобится делать план, а это дополнительные затраты.
• Так же сам подвод газа не такое дешевое дело. Поэтому цена тоже возрастает.
• Правда есть газовые печки для гаража работающие на баллонах. Но у них не такие и малые затраты газа. Реклама производителя не всегда правдива. Да и придется привозить газовые баллоны. А для этого надо будет сделать поверку баллонов. Это тоже выльется в копейку.

Внимание: Печка газовая для гаража может быть установлена, если у вас гараж присоединен к дому. Тогда это себя оправдает.

Тепловая пушка

Если предыдущие варианты вам не подходят, то можно смело приобрести газовую тепловую пушку. Помните, что тепловая пушка работает от электрической энергии, это действительно прекрасный вариант для обогрева.

Тепловая пушка для гаража

• Ведь устанавливая тепловую пушку в том или ином помещении, уже через некоторое время, вы сможете насладиться комфортной атмосферой, которая будет царить в помещении.
• Такие конструкции есть разной мощности и вы можете подобрать согласно помещения.
• Нет вредных выбросов и ничего не навредит вашему здоровью.

Внимание: Но есть и недостатки, например, такое приспособление считается шумным, более того оно потребляет большое количество энергии.

Булерьян

Печки для обогрева гаража в последнее время используют довольно часто. Это действительно будут чудо печки для гаража. Данный вид оборудования также популярен и распространен на сегодняшний день.

Булерьян для гаража

• Здесь в качестве топлива можно использовать древесину, торф и т.д. Такой агрегат славится тем, что занимает мало места, при этом способен быстро согреть помещение.
• Более того проблем с его монтажом быть не должно, поэтому смело может приобрести его для своего гаража.
• Если вы не знаете и не видели в работе данного агрегата, тогда стоит посмотреть фото и видео, тогда вы все увидите своими глазами.

Внимание: Данная конструкция не так и дешево стоит. Цена зависит от площади обогрева. Поэтому обратите внимание на этот параметр. С каждым булерьяном идет инструкция, где это можно посмотреть.

Масляный радиатор

В любом случае, можно смело утверждать, что это действительно неплохой вариант для отопления, так как он не требует монтажа, при этом вы оцените длительный срок службы агрегата. Но это только на первый взгляд.

Инфракрасный обогреватель

Как правило, способен работать от электросети или на газе. Он отличается компактностью, долговечностью, но вот невысокий показатель КПД считается его основным недостатком.

Инфракрасный обогрев гаража

• Данное оборудование потребляет много электроэнергии, а прогреть стены в гараже надо будет много времени. Поэтому с точки зрения рентабельности его ставить просто не выгодно.
• Такая конструкция может подойти лишь для кратковременных включений, причем для обогрева небольшого помещения. К примеру бытовки.

Теперь вы сами понимаете, что действительно существует множество вариантов отопления гаража, а значит, вы должны приобрести именно то приспособление, которое в любом случае, позволит вам насладиться комфортной и теплой атмосферой в своем гараже, ведь это самое главное.

Кирпичная или железная печь: что лучше

Часто многие хозяева не знают, какую печь выбрать для гаража, ведь она может быть, как кирпичной, так и железной. На самом деле, многое зависит лишь от желания, финансовой возможности.

Внимание: При этом нужно понимать, что это дешевый способ, он в свою очередь, способен гарантировать пожарную безопасность.

• Если вы выбираете кирпичные печки, то знайте, что их принято считать упрощенными вариантами, поэтому всегда можно выбрать именно такие агрегаты.
• Выбирая печь для гаража, необходимо учитывать некоторые тонкости, не только личные предпочтения и умения. Например, наиболее распространенными являются буржуйки, они напоминают квадратный металлический ящик.
• Действительно такие агрегаты востребованы и популярны, но опять же, вы должны помнить, что установка того или иного отопительного прибора отличается, и вы должны понять, кто станет ею заниматься.

Как сделать печь своими руками

В том случае, если у вас появилось желание создать печь своими руками, то конечно, нужно руководствоваться некоторыми тонкостями и особенностями. Те печи, которые будут созданы самостоятельно, принято считать самыми распространенными агрегатами, которые активно используются для отопления гаража.

• На самом деле, если вы желаете создать простую модель печи, то особых знаний и навыков для этого не потребуется, вы обязательно сможете реализовать свои задумки и идеи в жизнь. Если печь будет работать на отработанном масле, то знайте, что вы сможете использовать любое масло, что немаловажно.
• Но есть и недостатки приборов данного типа, например, всегда нужно производить чистку, очищать внутреннюю поверхность печи, дымохода, поэтому вы должны учитывать это обязательно. Специалисты рекомендуют сделать сечение больше обычного, и использовать только чистое топливо, тогда проблем быть не должно.

Этапы изготовления печи для гаража

Если точно решено, что вы сами станете заниматься изготовлением печи для своего гаража, то знайте, что обязательно нужно соблюсти некоторые полезные советы специалистов, которые в свою очередь, помогут вам справиться с такой работой.

В качестве емкостей всегда можно использовать старый пропановый баллон, это может быть и компрессор от холодильника «советских» времен.

• Из металлического уголка вам необходимо изготовить ножки, длина которых должна составлять – 20 см, ведь это важное условие. На них в дальнейшем нужно расположить емкость, приварив их.
• Посередине нижней емкости нужно аккуратным образом, прорезать отверстие, приваривая тем самым к нему трубу, делая это в вертикальном положении. Помните, что это условие работы является обязательным, так как именно данная труба станет выступать соединительным элементом между двух емкостей.
• Вообще специалисты советуют делать конструкцию цельной, а если вам удастся сделать и съемную верхнюю часть, то тогда и вовсе можно будет насладиться выполненной работой.
• Как только, эти этапы работы вами будут выполнены, можно начинать создавать отверстия в трубе, не забывая о том, что их должно быть не меньше десяти штук.
• На нижней части печи нужно сделать отверстие, оно, как правило, предназначено для заливки топлива. При этом старайтесь выполнять этот этап работы правильно и аккуратно, ведь вам будет неприятно сталкиваться с проблемами, когда вы станете осуществлять заливку топлива, все должно быть удобно.
• На верхнюю часть агрегата нужно приварить патрубок, делая заранее отверстие, которое и будет предназначено для него.
• Осталось выполнить последний этап работы, вы должны соорудить дымоход, причем сделать это нужно качественно и тщательно, помните, что трубы должны находиться в вертикальном положении, ведь это важное условие, так можно серьезно улучшить тягу, поэтому обязательно учитывайте этот этап работы.

Внимание: Начиная заниматься изготовлением вытяжной трубы, вы должны знать, что лучше всего изготавливать ее из оцинковки, ведь в этом случае, она будет играть роль нагревательного элемента, что немаловажно.

• Как только все этапы работы будут выполнены, вы должны начинать подключать дымоход. При этом можно свернутую газету вложить в топливный бак, заливая около литра масла, после чего нужно подождать около десяти минут, когда начнется процесс кипения.
• Если все было сделано правильно, то через некоторое время агрегат начнет обогревать помещение, а вы в свою очередь, станете наслаждаться результатом.

Заключение

Теперь вам известно, что действительно создать своими руками ту или иную печь возможно, если, конечно же, есть такое желание, а значит, если вы постараетесь подойти к этому вопросу как следует. Можно выбрать и печь с контуром для гаража и любую другую. Главное, чтобы она устроила вас.

Существует несколько способ отопления гаража, вам о них известно, более того теперь вы знаете обо всех их преимуществах и недостатках, а это значит, что без особых проблем можно подобрать тот способ отопления гаража, который прекрасно подойдет вам. Это может быть и печь для небольшого гаража и для вместительного помещения.

Как только это будет сделано, вы сможете насладиться комфортной, оригинальной, уютной, и самое главное теплой атмосферой, находясь в своем гараже и получая от этого лишь удовольствие и прекрасное настроение. Так что, вы должны решить, как вам следует поступить, чтобы все было именно так.

Так же на нашем ресурсе Вы можете подробно узнать о том, как сделать водяное отопление в гараже.

1pogarazham.ru

Как делается печка для гаража своими руками

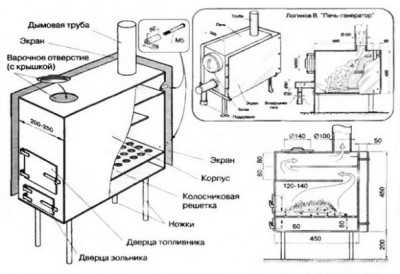

Чертеж буржуйки своими руками

Владельцы дач и коттеджей достаточно часто прибегают к отоплению гаража при помощи различных самодельных обогревателей. Особенно этот вопрос актуален для зимнего периода. Ведь слишком низкая температура воздуха создает некомфортные условия для работы, например, мелкого ремонта машины или ее технического обслуживания. Простой выход — сделать своими руками печку для гаража, чертежи которой можно найти как на специализированных сайтах, так и в технической учебной литературе.

Еще одним аргументом в пользу обязательного обогрева является то, что холодный воздух оказывает неблагоприятное воздействие на автомобиль, тем самым сокращая период его эксплуатации.

В помещении следует поддерживать температурный режим в пределах +5 градусов. В противном случае двигатель будет запускаться с большим трудом, а антифриз попросту замерзнет. Столкнувшись с подобными проблемами, владелец транспортного средства приходит к мысли, что ему требуется печь для гаража. Ее можно приобрести в магазине или же соорудить по чертежам своими руками.

Как правильно выбрать печку?

Перед тем как приобрести наиболее подходящий вариант отопительного прибора, владелец гаража должен определить промежуток времени, в течение которого будет обогреваться его автостоянка.

Важно! Если здание располагается отдельно, то в нем обязательно нужно смонтировать индивидуальную систему отопления, а также систему вентиляции и дымоотведения.

В гараже можно установить котел, функционирующий на жидком, твердом или газовом топливе. Такое устройство обладает большим КПД, к тому же оно доступно по стоимости. Главное условие, которое предъявляется к подобным изделиям — это мобильность и безопасность использования.

Электрические приборы представляют собой недешёвый способ обогрева, но владелец гаража может подобрать себе изделие с необходимой мощностью, чтобы максимально сэкономить на отоплении. Также в качестве отопительного устройства можно использовать печь, работающую на машинном масле, то есть на отработке.

Наиболее популярными разновидностями печей для отопления гаража являются:

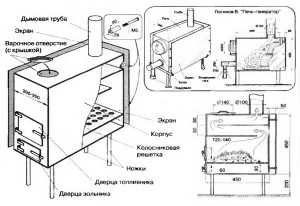

Схема буржуйки

• Булерьян. Это довольно дорогое по стоимости оборудование, которое функционирует по принципу конвертерного сжигания топлива. В его качестве для агрегата можно использовать дрова, торф, уголь или любые отходы древесины, кроме газообразных и жидких веществ. Однако подобный агрегат требует устройства дымохода с качественной теплоизоляцией. Да и само изготовление такой печи по силам лишь специалистам.
• Буржуйка — самый компактный, дешевый и удобный вид печи, которую можно без труда сделать своими руками, предварительно выполнив правильный чертеж. Ее основное достоинство заключается в демократичной стоимости всех составляющих, которые без труда собираются в надежную и простую отопительную конструкцию. Но буржуйка при всей ее дешевизне требует постоянного контроля и отличается повышенной пожароопасностью.
• Самый дешевый вариант обогревателя для гаража — это изделие, созданное собственными руками. Наиболее эффективной и экономной печью станет агрегат, функционирующий на «отработке», то есть на машинном масле, оставшемся после его смены в двигателе.

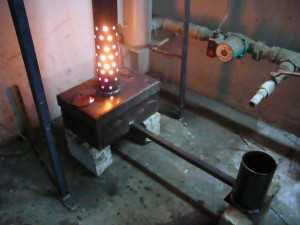

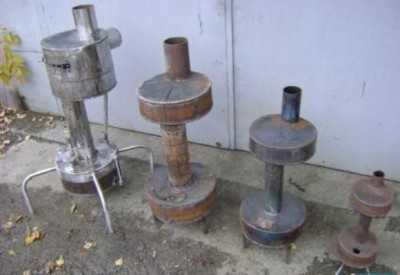

Особенности конструкции печи на «отработке»

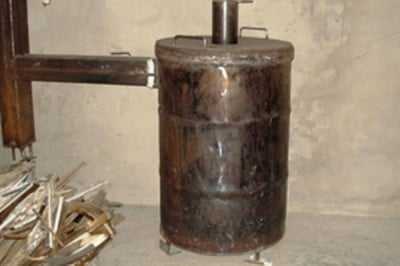

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

1. Обеспечивается эффективное отопление помещения.
2. Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
3. Владелец экономит на эксплуатационных расходах, так как для отопления требуется или дешевое, или вовсе бесплатное отработанное топливо.
4. Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже

• Вес в пределах 30 кг.
• Вместимость в пределах 12 литров.
• Размеры в среднем 70x50x35 см.
• Расход отработки в пределах 1 литр/ час.
• Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

• Стальная труба.
• Две емкости.
• Металлический уголок.

Важно соблюдать толщину выбираемого материала — она должна быть не меньше 4 мм. Температура горения доходит до +700–900 градусов, и более тонкий металл быстро прогорит. В качестве емкости можно использовать, например, корпус старого компрессора от пришедшего в негодность холодильника советского образца, а также небольшой старый пропановый баллон.

Этапы сооружения печи

Резка по металлу

Процесс создания печи на «отработке» для гаража состоит из следующих этапов:

• Установите нижнюю емкость на ножки. Для этого изготовьте детали высотой 20 сантиметров из металлического уголка, уложите емкость горизонтально и приварите к ней ножки.
• При помощи сварки прорежьте посредине нижнего корпуса отверстие, приварите трубу в вертикальном положении и соедините 2 емкости. Печи, которые делаются своими руками, рекомендуется выполнять из 2-х частей, чтобы верхняя емкость была съемной. Так удобнее чистить горелку от копоти. Нижняя емкость будет служить топкой и топливным бачком, а верхняя с соединительной трубкой — нагревательным элементом.
• В трубе сделайте отверстия в количестве не менее 10 штук на высоте 0,5 м. При разметке главное помнить, что отверстия должны начинаться в 10 сантиметрах от корпуса печи.
• На верхней плоскости топки подготовьте отверстие для заливки топлива и приварите крышку, благодаря которой можно будет регулировать степень нагрева помещения и мощность горения.
• Следующий этап — приварите на верхнюю емкость патрубок.
• В заключение соорудите вытяжную трубу длиной не меньше 4 метров и прочно закрепите ее на патрубке. Желательно сделать ее из оцинкованной стали.

По окончании изготовления печи следует ее сделать более презентабельной — покрасить смесью из силикатного клея, молотого мела и алюминиевой пудры.

Последний штрих

Простой вариант

В завершение работ нужно установить конструкцию и разжечь ее:

• Вложите в топливный бак для растопки некоторое количество бумаги, используя нижнее отверстие печи.
• Залейте отработанное масло в количестве примерно 1 литра.
• Подожгите бумагу и подождите несколько минут, пока масло не начнет закипать.
• Печь, сделанная подобным образом своими руками, очень проста в эксплуатации. После того как масло начнет гореть, достаточно время от времени подливать по 3–5 литров топлива.

Несмотря на достоинства подобных печей нужно все-таки остановиться и на недостатках. Их не так уж много, но они существуют:

• К первому минусу можно отнести тот факт, что дымоход не должен иметь длину менее 4 метров. Кроме того, при его устройстве следует избегать горизонтального положения отдельных участков.
• И второй недостаток — это еженедельная очистка емкости для масла и дымохода. Чтобы эти недостатки не переросли в большую проблему, необходимо делать съемную емкость и такой же конструкции дымоход.

Заключение

Печь в работе

Перед тем как приступить к созданию печи, следует просчитать все варианты, чтобы не только отопить свой гараж, но еще и сэкономить деньги на приобретении топлива. К тому же за подобной конструкцией необходимо правильно ухаживать — прочищать систему отработанного топлива, удалять налет в трубе, а перед топочной дверцей расположить негорючие материалы, покрытые листом металла. При правильном подходе даже самая простая печь, созданная умелыми руками, может сделать ваш гараж теплым и очень комфортным.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Печка для гаража своими руками – виды и самодельный вариант

Вопросы обогрева гаражей в зимний период приходится решать владельцам построек, не подключенных к централизованной сети или не встроенных в единую отопительную систему загородного участка. Нередко дополнительная печка для гаража спасает автолюбителей, чья индивидуальная стоянка для авто отапливается с недостаточной эффективностью. С холодом, пагубно влияющим на автомобиль, не дающим работать в гараже хозяину, можно справиться несколькими способами. Выбор целесообразного варианта зависит от экономического состояния обладателя авто и типа постройки для его хранения.

Нормативами регламентирован благоприятный для хранения автомашины температурный показатель, он составляет 5° С и допускает отклонения в один градус. Что происходит с авто при более низкой температуре, наверняка известно каждому автолюбителю. Большинство из них без сомнений успело столкнуться с трудоемким запуском двигателя в морозы, особенно ощутимым после длительной стоянки машины.

От воздействия низкой температуры может замерзнуть даже антифриз. Автолюбители, использующие для охлаждения простую воду и ежедневно сливающие ее на ночь, не могут заполнить радиатор горячей водой. От этого может лопнуть застывший от мороза блок цилиндров и головка данного узла. Попадая в сильно охлажденную среду, кипяток через пару мгновений замерзает и закупоривает каналы ледяными пробками.

Самодельная печка — экономичный эффективный вариант

Примитивный дорогостоящий метод предотвращения данных неприятностей – круглосуточная работа двигателя, сокращающая ресурс мотора и влекущая большие расходы. Причем владельцу авто все равно необходимо будет разогревать трансмиссию паяльной лампой или элементарным костром. После ознакомления со списком угроз и получения практического опыта, хозяин гаража приходит к естественному выводу: ему нужен заводской обогреватель или самодельная печка для гаража, поддерживающая постоянный температурный режим с продиктованными нормативами параметрами.

На выбор оптимального способа обогрева оказывают влияние два основных аспекта:

• период времени, в течение которого потребуется отапливать гараж;
• размер суммы, которую хозяин в состоянии вложить в устройство печи.

Если гараж является бытовой пристройкой к жилому зданию, есть смысл оборудовать его отопительными устройствами с последующим подключением к общей сети. В автономном гараже, расположенном вдалеке от жилых строений с коммуникациями, нужно будет сделать индивидуальную систему.

[include id=»1″ title=»Реклама в тексте»]

Все используемые в наше время отопительные агрегаты для гаражей классифицируются на основании разницы в принципе работы источника энергии. Оснастить постройку можно, установив в гараже:

• Газовый отопительный котел. Достаточно продуктивное оборудование отличает доступная цена, независимость от источников электропитания. Однако на участках, не имеющих доступа к центральным сетям газоснабжения, этот способ обогрева невозможен. К недостаткам отнесена взрывоопасность.

• Агрегаты, поставляющие тепловую энергию за счет сгорания твердых видов топлива. Можно купить печь заводского зарубежного или отечественного производства, можно сделать простейшую печку для гаража собственноручно. Это наиболее рациональный метод отопления по затратам и получаемому эффекту.

• Электрические отопительные приборы, привлекательной стороной которых является возможность выбрать оборудование с точно соответствующей потребностям мощностью. Отрицательное качество систем, питающихся от электросети, расход энергии с немаленькой оплатой.

• Печи, функционирующие на отработанном машинном масле.

Отопительное электрооборудование представлено сейчас широким рядом заводских изделий. Основной аргумент в их пользу – мобильность, позволяющая устанавливать агрегаты в зонах, в максимальной степени нуждающихся в высоких темпах обогрева. Владельцы гаражей, не слишком обеспокоенные расходом электроэнергии, могут приобрести в магазинах инфракрасные системы, масляные радиаторы или тепловые пушки.

Выпускаемая производителями техника оснащается устройствами, с помощью которых можно задать направление теплового потока, скорректировать мощность. Есть колесики для удобства перемещения оборудования, системы, обеспечивающие пользователям безопасность, предупреждающие преждевременный износ и поломку агрегатов. Тепловые пушки и инфракрасные обогреватели есть также в ассортименте газовых систем.

Обширный ассортиментный ряд заводских печей для гаража позволяет выбрать и купить агрегат с любой производительностью, перерабатывающий оптимальный для хозяина вид топлива

Продуктивность с экономичностью сочетает оборудование, работающее на стандартном твердом топливе, в качестве которого используют уголь, специальные паллеты, дрова. Их в широком диапазоне выпускает промышленность. Выполненные из жаропрочных материалов отопительные системы от производителей простейшим способом, описанным в инструкции, устанавливаются в указанных изготовителями местах. Однако элементарная печка для гаража на дровах, сделанная собственными руками, будет настолько же продуктивна, только обойдется в десятки раз дешевле.

Экономичная дровяная печь, сделанная собственными руками, проста в обслуживании, многие ее считают лучшим вариантом для обустройства автономно расположенных гаражей. Самая распространенная конструкция – печка-буржуйка, монтаж которой требует соблюдения двух главенствующих правил:

• Печь-буржуйка может использоваться лишь в помещениях, имеющих отверстия, обеспечивающие приток воздуха, и трубопроводы, посредством которых осуществляется вытяжная вентиляция.

• Установить обогревательную конструкцию необходимо в зоне гаража, удаленной от легковоспламеняющихся предметов, элементов из древесины, от мест размещения смазочных, горючих расходных материалов.

Один из вариантов печки-буржуйки может быть установлена только в гаражах с естественной или искусственной вентиляцией

Кроме экономичности и оперативных темпов обогрева помещения популярность данной конструкции обосновывают следующие убедительные достоинства:

• предельно низкая стоимость оборудования и доступная цена требующегося для его функционала топлива;
• возможность при минимальных финансовых расходах самостоятельно смонтировать производительную прочную печь;
• отличный КПД при незначительных размерах агрегата;
• дешевая установка;
• не трудоемкое обслуживание;
• отсутствие необходимости в сооружении специального фундамента под печку;
• возможность использовать собственноручное изделие для разогрева и приготовления пищи.

Недостатки у данного способа тоже имеются. Основной среди них довольно большой расход недорогого, но отнимающего некую сумму топлива. Быстро расходуются дрова, потому что металлическая конструкция не способна аккумулировать генерируемое тепло. Полученная в результате сгорания дров энергия тут же передается воздушной массе, но после того, как печь перестанут топить, металлический корпус очень быстро остывает.

Есть метод уменьшения топливных издержек, состоящий в модернизации конструкции. Печка-буржуйка потребует значительно меньше дров, если патрубок будет вмонтирован в корпус почти над дверцей, а не по традиции возле задней стенки.

Благодаря перемещению положения патрубка в первую очередь нагреваться будут стенки печки, а уже затем продукты сгорания попадут в трубу. Одновременно увеличится время отдачи тепловой энергии, так как глинобетонный, утепленный металлический или кирпичный трубопровод остывает медленнее, чем металл корпуса. К тому же будет сокращен период, требующийся для нагревания внутреннего пространства в гараже.

Конструктивные составляющие буржуйки ↑

Вариативность конструкций печей типа «буржуйка» предопределяет отсутствие четких регламентов. Каждый мастер делает ее по своему усмотрению, сообразуясь с личными пристрастиями. Но независимо от того, какую схему предпочел изготовитель, у всех отопительных агрегатов данной разновидности есть общие конструктивные элементы, это:

Конструктивная схема простейшей печки-буржуйки

• топка, представляющая собой стандартную камеру сгорания, ее конфигурация и размеры не декларируются строгими канонами;
• колосниковая решетка, устанавливаемая в основании конструкции, она нужна для создания тяги и для размещения дров;
• дымоходный трубопровод, он может быть изогнутым или спиральным, в случае использования стандартной прямой трубы, следует учесть, что длина прямых горизонтально установленных отрезков дымохода по строительным нормативам не должна превышать 1го метра.
• зольник, расположенный под колосниковой решеткой, являющийся приспособлением для сбора золы.

Простейшая «буржуйская» печка состоит из металлического корпуса, оснащенного дверкой для подачи топлива, и патрубка, расположение которого определяется изготовителем. В качестве поддувала можно сделать небольшие отверстия в днище, они помогут создать неплохую тягу. Извилистость дымохода продиктована необходимостью сократить скорость движения горячего воздуха по трубе. Дым, задерживаясь в дымоходе, будет отдавать тепловую энергию помещению, а не «вылетать в трубу» с нежелательной стремительностью.

Главный плюс данного обогревательного оборудования – использование самого дешевого, зачастую бесплатного топлива. Простой надежный агрегат действует без форсунки и капельницы. Это предельно дешевая печка — своими руками в гараж ее сделать несложно, также не проблематично всегда находить для нее топливо.

Стандартная схема печки для гаража, функционирующей на отработанном масле, размеры мастер может подобрать свои

Конструктивно перерабатывающая отработанное масло печь представляет собой две соединенные перфорированной трубой емкости. Нижний элемент с объемом 12 л выполняет функцию топки и топливного бачка. На верхней плоскости нижней части печки должно быть отверстие, оснащенное крышкой. Отверстие нужно для заливки топлива, крышка необходима для контроля работы самодельного оборудования. Приоткрывая и закрывая крышку, хозяин будет контролировать поступление требующегося для горения кислорода, от которого зависит продуктивность обогрева.

[include id=»2″ title=»Реклама в тексте»]

Верхняя емкость и соединяющая две основные части труба играют роль нагревательных элементов печи. Раскалиться данный самодельный прибор может до 800-900° С. Чтобы емкости не прогорели для их изготовления используют листовое железо толщиной от 4 до 6 мм. К верхней части печки приваривается патрубок, на который устанавливается выполненная из оцинкованного стального сплава вытяжная труба. Вся печная конструкция не должна быть монолитной, так как верхнюю емкость нужно будет снимать для удаления копоти из горелки.

Конструктивные составляющие будущей печки для гаража, перерабатывающей отработанное масло

Как сделать печку своими руками ↑

Для изготовления такого прибора не потребуются чертежи, какие-либо углубленные технические знания, профессиональные навыки. Расходовать агрегат будет до полутора литров в час, весит вся система не более 30ти кг. Стандартные размеры, не учитывающие вытяжную трубу, изменяются в пределах от 35 до 70 см. Чаще всего для изготовления вытяжки используют трубу с сечением 105 мм.

Для тех, кто желает узнать, как сделать печку в гараже правильно, и как быть, чтобы эксплуатация самоделки не вызывала проблем, есть несколько важных рекомендаций:

• Предпочтительная высота дымохода около 4х метров, что необходимо для формирования хорошей тяги.
• Печку, функционирующую на отработке, нужно чистить через каждые десять дней.
• Сажи будет гораздо меньше, если диаметр верхней трубы больше, чем размеры выхлопного элемента.
• Агрегат должен быть установлен в зоне гаража так, чтобы не было близко расположенных взрывоопасных веществ, возгораемых предметов.

Для работы печки годиться масло с любой степенью очистки. Вполне подойдет неочищенный состав. Если договориться с собственниками рядом стоящих гаражей и поставить для слива масла какой-нибудь резервуар, топливо для печки будет вообще бесплатным. Использовать для нагрева гаража можно трансмиссионное, трансформаторное, машинное масло, дизель, любое печное топливо.

Колоссальное количество печек для отработки, имеющих аналогичную конструкцию и работающих по единому принципу

Такая печка-самоделка разжигается с помощью вложенной в нижний резервуар бумаги, газеты, поверх которой заливается топливо. Кипеть содержимое начнет минут через десять, процесс горения инициируется за счет способности масла самовозгораться. Топливо подливают порциями по 5 л. При использовании очищенных составов уходом за конструктивными элементами можно будет заниматься реже, в чем также окажет содействие увеличение сечения дымохода.

Функциональная эффективная печь для гаражной постройки может быть сделана собственными руками с минимальными затратами. Без особых проблем, непомерных затрат труда и профессиональных навыков сделать ее в состоянии начинающий мастер. Самодельные печки просты в использовании, продуктивны, при соблюдении правил безопасны.

strmnt.com

Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

• болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
• сварочный аппарат для сварки элементов конструкции.
• слесарный инструмент: молоток, струбцины, клещи и пр.
• электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот

Расположение в дальнем углу

Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 — 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
3. колосник сваривается из прутов арматуры по схеме сетки.
4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
5. для устойчивости печи к днищу приваривают ножки.
6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

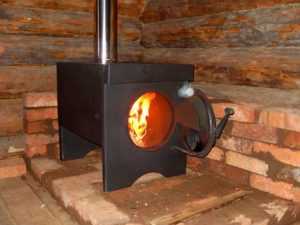

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

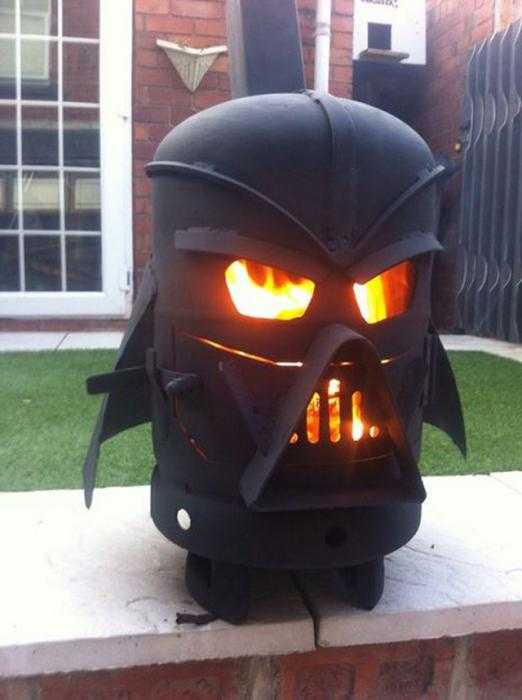

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

   Утепление дымоотводной трубы

4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку — достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

ultra-term.ru
