Как правильно сделать вытяжку в ванной и туалете – Вентиляция в ванной комнате и туалете

Принудительная вентиляция в ванной комнате и туалете, как сделать

Воздухообмен ванной комнаты и туалета необходимо предусмотреть перед началом ремонта. Это обеспечит здоровый микроклимат помещения и предотвратит появления грибка и плесени. Комнаты с повышенной влажностью особенно нуждаются в качественной вентиляции. Ведь даже регулярное проведение влажной уборки не спасет от размножения вредных микроорганизмов. О том, как сделать вентиляцию в ванной и туалете самостоятельно, описано ниже.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

Чтоб проверить качество вентиляции, можно поднести зажженную спичку к вентиляционному отверстию. Если огонек не движется или движется очень слабовато, то вентиляция работает плохо.

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

Как работает естественная вентиляция

При нормально работающей естественной вентиляции воздух из ванной комнаты выходит через вентиляционную шахту наружу здания. Это происходит за счет разницы температур в квартире и на улице. Потому появляется подъемная сила, называемая тягой.

За счет тяги воздух выходит и в помещении создается разрежение или пониженное давление воздуха. При открытых окнах воздух с улицы заходит в ванную для устранения разницы давлений. Такая вентиляция называется естественной приточно-вытяжной.

Принцип работы естественной вентиляции

Для эффективности естественной приточно-вытяжной вентиляции нужно предусмотреть горизонтальную щель внизу двери. При герметично закрытых дверях естественная вентиляция не будет обеспечена.

Но если естественная вентиляция в доме нарушена (например, при забитой вентиляционной трубе или при потеплении на улице), то возникают проблемы с вытяжкой. Нормы воздухообмена в ванной и туалете установлены для температуры на улице при 5 градусах цельсия.

Как точно определить засорение вентиляционного канала

Проверять эффективность естественной вентиляции необходимо зимой. Для этого нам будет нужно:

• открыть окна;
• приложить листочек бумаги к вентиляционному отверстию;
• листик должен воздушным потоком прижаться к отверстию.

Проверка вентиляции с помощью листа бумаги

Если бумага слабо держится или вовсе падает, то вентиляция нарушена. Более точным методом является проверка с помощью прозрачной целлофановой трубы и зажженной сигареты. Для этого трубу необходимо приложить к вентиляционному отверстию. К открытому концу трубы подносится зажженная сигарета. Скорость движения дыма покажет эффективность работы вентиляции. Зная размеры цилиндра рассчитывается производительность вентиляции.

При плохой тяге можно попробовать самостоятельно прочистить вентиляционную трубу специальным ершиком.

Разновидности вентиляторов

Вентиляторы по способу монтажа могут быть осевыми или канальными. Модели канального типа зачастую обустраивают для частных домов. Такой вариант вентиляции может одновременно обслуживать несколько помещений. Это обеспечивается за счет того, что вентилятор монтируется в общем вентиляционном канале.

Но канальная вентиляция имеет неэстетичный вид. Ведь каналы, расположенные под потолком необходимо будет прятать под навесным потолком или в коробе. А это значительно уменьшит помещение и выйдет довольно недешево. Выходом из положения станет применение осевых вентиляторов. Он устанавливается на отверстие вытяжки. Необходимо только точно подобрать размер устройства.

Для того, чтоб в помещение не засасывало неприятные запахи из общей шахты, рекомендуется применять модели с обратным клапаном.

По способу установки вентиляторы могут быть:

• диаметральными;
• осевыми;
• центробежными;
• центробежно осевыми.

Вентиляторы для ванной комнаты

В диаметральных колесо устройства имеет барабанный тип, но КПД его не очень большое. Осевой устанавливается в без канальную систему. Этот вариант создает минимальный уровень шума. Центробежный наиболее производительный, но и наиболее шумный. Оптимальным вариантом является центробежно-осевой, который содержит все преимущества – низкий уровень шума, высокую производительность и компактность.

В последнее встречаются модели вентиляторов, которые оснащены дополнительными функциями, среди которых встречаются:

• таймер — с учетом выбранной программы вентилятор может еще некоторое время работать после выключения;
• датчик движения — включение вентиляции происходит автоматически при появлении в ванной комнате людей;
• датчик влажности — очень удобно для сырых помещений;
• постоянное проветривание;
• часы;
• защита от брызг.

Канальный вентилятор смешанного типа

Канальный центробежный вентилятор

Выбор вентилятора

При выборе вентилятора следует учитывать несколько факторов:

• бесшумность устройства;
• невысокую производительность;
• показатель безопасности.

Устройство при работе должно вырабатывать не более 40 дБ шума. Это обеспечит бесшумность работы. Нужный эффект достигается за счет материала большой плотности, из которого сделано устройство и наличия вибрационных изоляторов. При установке вентилятора на потолке будет производиться намного меньше шума, нежели крепление канального вентилятора внутри воздуховода.

Желательно использовать модель со встроенным датчиком присутствия в помещении. При этом устройство будет редко включаться. Ведь высокая производительность устройства может привести к сбою в системе воздухообмена шахты. Для расчета необходимой производительности вентилятора на ванной и туалета необходимо:

• определить площадь комнаты;
• полученное число умножить на 5;
• добавить около 20% запаса к рассчитанной сумме.

По рассчитанной производительности приобретается тепловентилятор. По нормативам СНиП в ванной комнате смена воздуха должна быть 5-8 раз. Конструкция устройства должна иметь надежную защиту от влаги и брызг. Это обезопасит от поражения электрическим током при случайном попадании влаги или брызг на вентилятор. Для влажных помещений предусматривается использование моделей класса IP 34 и выше.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

При установке канального вентилятора необходимо приобрести:

• вентилятор;
• воздуховод;
• клей;
• саморезы;
• кабель;
• выключатель двухполюсный;
• силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Основные правила монтажа

При установке вентилятора в ванной и туалете необходимо:

• располагать устройство напротив двери под потолком. При этом сделать в двери небольшую щель от пола (примерно 2 см). Если под дверью не предусмотреть щель, то эффективность работы вентилятора сводится к нулю;
• обеспечить вентилятор от попадания внутрь воды;
• пластиковый короб монтировать с помощью специальных креплений;
• для сложных участков использовать гофрированный вентиляционный короб. Он, при этом, может быть мягким или более жестким.

Основные этапы по которым будет производиться работа:

• подготовка;
• монтаж вентилятора и короба;
• электрическая разводка кабеля;
• проверка работоспособности устройства.

Подготовка, которая заключается в чистке вентиляционного канала, была описана выше. Затем подготавливается отверстие под вентилятор. Проем для устройства расширяется с использованием болгарки, зубила и молотка. Отверстие должно быть такого размера, чтоб вентилятор «утопал» в нем. Снаружи должна быть видна только решетка. Вентилятор крепится жидкими гвоздями, клеем или дюбелями. Кроме этого, используется герметик для шумоизоляции работы устройства.

Установка и подключение вытяжного вентилятора

Установка выключателя

Электрическая разводка состоит из этапов:

• отключения электропитания на щитке;
• подвода кабеля от выключателя до вентилятора;
• отделочных работ;
• включения электропитания;
• проверки работоспособности.

После отключения электропитания выполняется запитка вентилятора. Для этого от двухполюсного выключателя ведется кабель к устройству. Кабель применяется трехжильный с 3 жилой заземления. Желательно применять двухполюсный выключатель, где один контакт (кнопка) будет включать свет в помещении, а другой – вентилятор. Это очень удобный вариант, то чаще всего жильцы забывают включать кнопку вентиляции.

Как правильно подключить вентилятор

Выходом является использование реле напряжения. Допускается одновременное включение света и вентиляции одной кнопкой двухполюсного выключателя. Для этого реле ставится в цепь. При нажатии кнопки для включения света в ванной ток от автомата идет на реле и замыкается контакт на второй кнопке выключателя (для вентилятора). Так обеспечивается постоянная вентиляция при включенном свете в помещении.

Если в ванной комнате и туалете нужно сделать отдельное освещение, то применяется трехполюсный автомат. Только при этом используются 2 реле напряжения. Также можно установить таймер, который обеспечит работу устройства некоторое время после отключения света.

Схема подключения вентилятора с таймером

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

vannayasovety.ru

Принудительная вентиляция в ванной комнате и туалете

Для всех санузлов в квартирах и частных домах характерна высокая влажность с постоянными перепадами температуры. Если вентиляцию в ванной и туалете рассчитать либо сделать неправильно, то в них появится плесень. И зачастую естественного воздухообмена для этих комнат оказывается недостаточно. Тогда приходится производить установку вентиляционной системы принудительного типа с различными вентиляторами. Иначе без дополнительного проветривания, стены в подобных помещениях рискуют быстро превратиться в грибковую ферму.

Содержание

1. Основные виды
2. Оборудование вентиляционных систем
3. Советы по монтажу

Основные виды вентиляции

Вентиляция в ванной комнате может быть:

• естественной;
• принудительной.

Первая работает за счет обычной конвекции воздуха. Нагретые воздушные массы естественным образом всегда поднимаются под потолок санузла. Причем если в верхней части ванной комнаты или туалета есть вентиляционное отверстие с выходом в вентканал, то воздух идет дальше вверх. И вместо его ушедших объемов через дверь втягиваются новые, что создает естественную тягу в помещении. В итоге и происходит постоянный воздухообмен.

Циркуляция воздуха при естественной вентиляции

Вторая работает благодаря наличию вентилятора, втягивающего или подающего дополнительный воздух в ванную комнату. Принудительную вентиляцию устраивают там, где естественный аналог не справляется с должными объемами воздухообмена. При этом подобные системы являются энергозависимыми. Их выбирать для монтажа в домашней ванной рекомендуется только в крайнем случае.

Принцип работі принудительной вентиляции

Принудительная вентиляция подразделяется на три типа:

1. Приточная.
2. Вытяжная.
3. Комбинированная (приточно-вытяжная).

В первом случае воздух в помещение подается из вентканала посредством работающего вентилятора. Во втором он принудительно наоборот вытягивается (высасывается) из туалета и ванной в вентиляционную шахту. Третий вариант – это комбинация двух первых вентиляций.

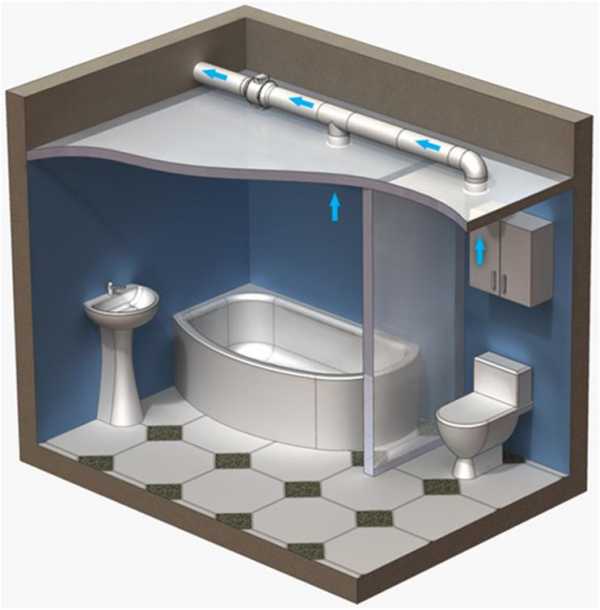

Схема монтажа настенной и потолочной вентиляции в ванной и туалете

Вентиляция и оборудование вентиляционных систем

Обычная вентиляция в ванной комнате и туалете включает в себя вентиляционный канал до общей шахты (стояка) и решетку на стене. Плюс в дополнение к этому нередко в воздуховоде ставят фильтры. Но если вентиляционная система делается принудительной, то в ней обязательно присутствует вентилятор. А к этому оборудованию уже добавляются блок управления и иная автоматика.

Если для установки выбрана вытяжная либо приточная вентиляция, то вентканала хватит одного. Однако для совмещенного приточно-вытяжного варианта отдельных воздуховодов между санузлом и улицей требуется два. По одному будет идти приток воздуха, а по другому – производиться его вытяжка.

Варианты конструкции с осевым или канальным вентилятором

Канальные вентиляторы для принудительных систем вентилирования бывают:

• осевыми – движение воздуха происходит вдоль оси электродвигателя;
• радиальными – воздушный поток внутри создается с наклоном к оси специальными загнутыми вперед либо назад рабочими лопатками;
• центробежными – ток воздуха образуется за счет создания разницы давления внутри корпуса.

Проще всего смонтировать осевой вентилятор, который нередко идет в едином комплекте с вентиляционной решеткой. Его и легче всего обслуживать при дальнейшей эксплуатации вентиляции. Радиальный вариант обычно ставится внутри воздуховода на определенном удалении от решетки, поэтому от него меньше шума.

Виды осевых вентиляторов для принудительной вентиляции

Центробежный аналог отличается от них повышенным КПД и низким потреблением электроэнергии. Если требуется сделать вентиляцию в ванной большой площади (более 15-ти квадратов), то лучше установить именно этот вентилятор.

Приточная система также оборудуется электронагревателем либо рекуператором. Она берет воздух для подачи с улицы, где он изначально холодный. Поэтому чтобы не пришлось добавлять мощности отоплению, эти воздушные массы предварительно немного подогреваются в вентканале.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Чтобы установить осевой канальный вентилятор, необходимо:

1. Снять вентиляционную решетку.
2. Очистить воздуховод от пыли и грязи.
3. Намазать корпус вентилятора полимерным клеем и поставить на место в канале.
4. Подключить к этому устройству электропроводку.
5. Установить противомоскитную сетку и лицевую крышку.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Если приходится все делать самостоятельно, то достичь максимальной тяги в вентканале получится, если решетку расположить под потолком напротив входной двери. Именно так чаще всего оборудуется вентиляция в туалетах.

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео о подключении вентиляции в ванной

Читайте про другие наши материалы:

Принудительная вентиляция в ванной комнате и туалете

5 (100%) 1 vote[s]

sdelat-dom.ru

как ее сделать, принудительная и естественная вентиляция.

В момент планировки интерьера и отделочных работ в ванной, необходимо обратить внимание на очень серьезный вопрос, это устройство нормально функционирующей вентиляции. Хорошо устроенная вентиляция в ванной комнате и туалете выполняет не только роль основного воздухообмена, но и  гарантирует поступление в помещение свежего воздуха.

При помощи хорошо оборудованной системы вентиляции, из помещения ванной и туалета устраняется противное зловоние и излишняя влажность. Поэтому за счет грамотно продуманной и четко смонтированной системы правильной вентиляции, хозяевам, в квартире которых установлена такая воздушная вытяжка, не стоит переживать о появлении различной плесени и запахов сырости.

Система вентиляции.

В строительных нормативах, прописанных в справочниках, четко установлены необходимые нормы, которые нужно исполнять для достижения хорошего результата, при проветривании помещений санузлов с большой концентрацией влажного воздуха.

Согласно нормам, вентиляция обеспечивает поступление свежего конденсата в размере 25 кубических метров в час для помещений ванны и туалета, а для помещения с совмещенными санузлами, норма составит 50 кубических метров в час. Это средние нормативы для систем вентилирования. Иногда такие нормы могут рекомендовать повысить до 150 кубических метров в час.

В зависимости от способа воздушного вентилирования, вентиляция может разделяться на естественную и принудительную систему. В первом варианте вентилирование помещения выполняется за счет перепада, который происходит из-за разного воздушного давления снаружи и внутри помещения.

Потоки воздуха проходят через двери и окна, а также специальные отверстия для вентиляции в туалете и ванной комнате. Правда, необходимо заметить, что из-за особого внутреннего обустройства помещений санузлов, применение естественного способа вентилирования комнаты не всегда дает возможность получения нужного результата. Для обустройства естественного способа вентилирования в помещении, нужно сделать проем, соединяющий отверстие для естественной вентиляции в доме, с ванной комнатой.

Во время осуществления принудительного или искусственного способа вентиляции санитарных узлов, применяют специализированные вентиляторы, дающие интенсивный поток свежего воздуха, обеспечивая хороший воздухообмен.

Зачастую электровентилятор направляет воздушные потоки из помещения санитарного узла на улицу, при этом свежий воздух проникает в ванную комнату из остальных помещений квартиры.

Очень часто владельцы устанавливают в туалете своими руками маленький электрический вентилятор – отдушник, даже учитывая то, что в доме отличное естественное проветривание, это делается для ускорения очистки воздушного пространства в помещении от отвратительных запахов.

Если же хозяевам не удается получить хорошую, естественную вентиляцию в ванной и туалете, принудительная вентиляции в помещениях должна быть обязательно установлена.

Виды вентиляции.

Вентиляция подразделяется в зависимости от ее применения на:

• Вытяжной вид вентиляции, устанавливаемый в помещениях.
• Приточный тип вентиляции.
• Смешанная вентиляция в помещениях.

Вытяжное проветривание помещений, описано нами ранее – это когда свежий воздух попадает в комнату через наружные источники, выдавливая старую воздушную массу за счет перепада в давлении.

Приточный вид вентилирования в ванной и туалетных комнатах выполняется другим способом, прогретая снаружи воздушная масса выдавливается через специальные отдушины.

Во время эксплуатации смешанной системы проветривания воздуха используется регулируемый поток воздушной массы в помещениях различного назначения.

Система вентиляции также может иметь или не иметь канал для вентиляции воздушного потока, таким образом, она подразделяется на канальную и бесканальную.

Если есть возможность, необходимо избежать устройства канальной вентиляции. Лучший выход в этом случае, расширить немного отверстие в стене, служащее выходом в общий вентиляционный канал многоэтажного дома, и смонтировать в нем небольшой вентилятор для вытяжки воздуха.

В раздельных туалетной и ванной комнатах, при наличии только одного отверстия для проветривания с выходом к общей вентиляции в доме, еще одно отверстие с вентилятором делают между ванной комнатой и туалетом.

Монтаж специального канала для проветривания имеет смысл в тех местах, где необходимо усиленное проветривание комнаты от загрязненного или влажного воздушного пространства.

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень тщательно ознакомиться с ее устройством, и диагностировать ее состояние.

Как проверить вентиляцию самым простым способом, узнав все ли в порядке с ней. Для этого в первую очередь исследуется воздушная тяга, к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или смещения пламени в сторону вентиляционного канала, являются доказательством, что с воздушной тягой все в порядке. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещение ванной комнаты, кроме того, для более улучшенного эффекта, нужно в квартире открыть окно, выходящее на улицу. В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентилирования. Обычно в этом случае для улучшения процесса вентиляции в дверях в ванной комнаты и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой. Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или вследствие каких-то неустановленных причин. Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины, нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора. При нормальном функционировании, количество шума не должно быть выше 35 децибел. При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство комнаты, исчисляемое в кубических метрах помножить на 5, а полученный результат увеличить на 20%. Различаются вентиляторы способом монтажа, устройства одного вида устанавливаются в самом канале для вентилирования, существуют и радиальные приборы, монтируемые на выходе из канала. Такие вентиляторы имеют неброский вид, так как скрыты изнутри. Модели радиального типа обычно имеют приличный вид,  для того чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

1. Обычные осевые приборы, подают воздушную массу вдоль оси конструкции при помощи использования лопаток, применяемых для бесканальных устройств.
2. В диаметральных устройствах низкой производительности применяется колесо барабанного вида.
3. Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
4. Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшая вентиляцию в туалете и ванной, на вентиляторы в некоторых случаях монтируют таймеры и гиростаты, при помощи которых возможно продлить работу прибора для достижения большего результата.

Устройства, чья мощность крайне слаба, не могут выполнять эффективного выветривания запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы, имеющие высокую мощность, могут дать такой высокоинтенсивный воздушный поток, что воздух будет поступать не извне, а из различных отверстий для вентилирования, в этом случае затхлый воздух опять будет поступать в помещение.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно. Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом, описанным выше. В некоторых случаях очень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

• Короб прямоугольной или круглой формы, изготовленный из пластика.
• Короба жесткого и мягкого типа, произведенные из гофрированного железа.
• Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

 Пластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Ошибки, которые возможны при устройстве вентиляции.

Иногда случается так, что недавно установленная принудительная вентиляция в ванной комнате, дает в работе сбои и не отвечает своим требованиям. Это следствие неправильного монтажа устройства и некоторых ошибок, совершенных в момент установки. Еще до начала работ по монтажу, необходимо четко знать, как сделать вентиляцию в ванной и туалете.

Вот некоторые ошибки, часто допускаемые в работе:

• Канал для вентилирования устроен неправильно, это создает трудности для движения воздушного потока.
• Разрыв герметичных соединений вентиляционного канала.
• Неправильно установленные вентиляторы, при этом они издают большой шум.
• Вентиляционный канал тянется через комнаты, создавая своей работой ненужные шумы.

Большую часть таких неприятных проблем, возможно, не допустить. Как правильно сделать вентиляцию, для этого необходимо обратить внимание еще на этапе составления и продумывания план будущего монтажа конструкции. Если этого всего не было исполнено, а неприятные проблемы возникли уже в ходе работы системы вентилирования, в этом случае может потребоваться полная переделка всей конструкции.

Другой способ сделать принудительную вентиляцию нормально функционирующей, заключается в применении различных шумовых поглотителей и монтажа более мощного вентилятора.



ventazbuka.ru

Вентиляция в ванной комнате и туалете: виды, самостоятельная установка

Чистый воздух способствует хорошему самочувствию и бодрости. В помещении это обеспечивается за счет проветривания и вентиляции. В туалете и ванной комнате свежесть необходима ничуть не меньше, чем в остальных помещениях дома. Здесь имеется встроенная вентиляция. Поговорим подроб

20

нее, зачем она нужна, о конструкции, видах и способах ее работы.

Необходимость вентиляции

Система необходима не только для поступления чистого воздуха. Благодаря ей добиваются оптимальной температуры, а также уровня влажности и кислорода.
В маленьком помещении без возможности проветривания накапливается затхлый и специфический воздух. Освежитель в туалете не поможет. Он скрывает запахи, а не устраняет их. В ванной комнате вентиляция необходима для борьбы с повышенной влажностью. После принятия душа или ванны без хорошо функционирующей вентиляции, этому помещению потребуется немало времени, чтобы прийти в норму.

Вентеляция

Проверка работы

Туалет и ванная комната в квартирах, даже с разделенной стенкой, имеют один отвод воздуха, выходящий в шахту. В частных домах может быть предусмотрена другая система вентиляции. Особенно это касается случаев, если в нем несколько этажей. В простых домах помещение может иметь окошко для проветривания. В коттеджах устанавливается шахтный тип.
Проверка функционирования проводится через технологические отверстия для воздуха. Наличие тяги анализируется за счет зажигалки или листа бумаги, которые подносят к решетке. Огонь должен потухнуть или обратиться в сторону вентилируемого окошка, а лист — притянуться к отверстию. Если этого не произошло, значит система дает сбои.

19

Причины поломки

А вы знаете, по какой причине резко ухудшается естественная вентиляция в ванной комнате и туалете? Их несколько.

1. Например, такое случается, если в ванной комнате поменяли двери, и воздух не может проникать снизу.
2. Другой причиной становится ремонт соседей сверху, в результате чего случайно засорилась шахта.
3. Наконец, туда могла попасть птица, которая затем погибла.

   1

4. Бывает, что после установки соседями принудительной вентиляции, в другую квартиру проходит обратный приток воздуха, или препятствует циркуляции вообще.
5. Еще одна причина скрывается во времени года. Так, летом, когда очень жарко, горячий воздух извне не дает холодным массам покинуть помещения. В результате, образуется пробка из воздуха. Поэтому, дверь нужно оставлять слегка приоткрытой.

Вентиляция в ванной комнате и туалете

Что делать?

Если обнаружилась проблема, в первую очередь, необходимо прочистить шахту. В многоквартирных домах это делают специальные службы, обслуживающие их. В бригадах имеется специальное оборудование для работы.

2

Но, в квартире жилец может проверить доступный участок и самостоятельно. Для этого снимают решетку и просматривают видимый участок, помогая себе фонариком. Часто накопившийся мусор или погибшую птицу можно выгрести при помощи лопатки или другого приспособления, находясь в квартире. Но делать это нужно осторожно. Нельзя подсвечивать вентиляцию зажигалкой. Если там находится сухой мусор, то моментально вспыхнет пламя и распространится на все этажи.

17

Дверь в ванную

Иногда достаточно разгерметизировать дверь в туалет или ванную комнату, чтобы циркуляция воздуха усилилась. Конечно, если дело в высоком пороге, не стоит его лишаться, так как в случае разлива воды, он защитит остальное жилище от потопа. Лучше предусмотреть специальные щели в самой двери. Это достигается при помощи обрезки или установки решеток.

16

Проблема пластиковых окон

Надо иметь в виду, что устанавливая в доме герметичные окна и утепляя стены, хозяева лишают себя естественной циркуляции в доме. Чистый воздух сможет попадать внутрь только в случае, если форточки открыты. Но есть и другой вариант. В продаже имеется, так называемый, приточный клапан. Некоторые модели врезают непосредственно в конструкцию окон в верхней части рамы. Тогда их заказывают при установке окон.
Однако, когда окна уже установлены, то приобретают клапан на стену. Для монтажа ее нужно просверлить насквозь. Обычно клапаны размещают рядом с окнами и прикрывают гардинами. Другое хорошее место — за батареями. Тогда воздух прогревается, попадая в помещение.

Вентиляция в уборной

Виды системы

Вентиляция подразделяется на два вида:

• естественная;
• принудительная.

  3

Последняя, в свою очередь, бывает:

• вытяжной;
• приточной;
• приточно-вытяжной.

Естественная вентиляция

15

Для дома окно в ванной комнате не только наладит естественную циркуляцию воздуха, но и станет источником освещения. Этой же цели служит окошко между кухней и ванной. Его придумали для экономии электрической энергии. Считалось, что днем лампочку включать необязательно, так как достаточно было и естественного освещения.

14

Самым дешевым способом решения проблемы воздухообмена в доме является отверстие вентиляции, выходящее непосредственно на улицу. При этом могут быть предусмотрены дополнительно жалюзи дли регулировки, установлен вентилятор для реализации принудительной вентиляции.

4

Раньше естественный воздухообмен нередко осуществлялся за счет сквозняков. Это получалось из-за эксплуатации не самых качественных материалов, например, не плотно закрывающейся двери, или использования старых оконных рам. Применение новых технологий исключило сквозняки из помещений. Теперь они появляются, только если окна открывают специально.

Клапаны для естественной вентиляции

Принудительная вентиляция

При нарушении работы естественного воздухообмена, спасет ситуацию принудительный вид. Если есть шахта, предусматривающая естественную вентиляцию, то ее переделывают. В многоэтажных домах использование таковой запрещено. Ведь, из-за этого нарушится воздухообмен у соседей. Тем не менее, на запреты многие не обращают внимание, и устанавливают принудительную вентиляцию в квартирах.
В частных домах и коттеджах в шахтах можно устанавливать вентилятор. Но, лучше это делать во время строительных работ.

13

Чаще используется накладной вентилятор. В зависимости от модели, он имеет следующие функции:

• при помощи кнопок включается и выключается;
• способен подпитываться за счет световой энергии;
• предусматривает таймер для работы;

  5

• имеет дистанционный пульт управления.

В доме удобно применять канальный прибор, устанавливаемый на чердаке в трубу вентиляции. Он служит одновременно для туалета и ванной. Главное, нужно правильно рассчитать мощность, учитывая количество проживающих в доме людей и квадратные метры.

Принудительная вентиляция в ванной

Какую систему принудительной вентиляции выбрать?

Наиболее распространенным способом налаживания циркуляции воздуха является установка вытяжки. Но в большой семье этого бывает недостаточно. Тогда вместо вытяжки используют приточку. В этом случае воздух поступает в помещение, а не выходит из него. Прежний воздух вытесняется новым, обеспечивая воздухообмен.

12

Но одна приточка используется редко. Обычно для оптимального проветривания предусматривается комплексная система, где вытяжка работает вместе с приточкой. Вытяжное отверстие устанавливается наверху, и приточное — внизу. Относительно друг друга расположение должно быть диагональным. Благодаря этому увеличится воздушный коридор.

Самостоятельная установка

Осуществить монтаж принудительной вентиляции дома не так уж сложно. Рассмотрим, как это делается.

11

1. Сначала необходимо проверить отверстие отвода воздуха. Если там имеется мусор, его аккуратно следует выгрести, используя подручные средства. Если подсоединить к имеющемуся отверстию не получается, то покупают новый канал для вывода к старому.
2. Далее выбирают место для размещения вентилятора. Лучшим станет, находящаяся стена напротив двери.

   6

3. Затем его устанавливают в отверстие и подключают.
4. В конце прикрепляют сам прибор с решёткой на саморезы или жидкие гвозди.

Для сокращения шума целесообразно дополнительно проложить герметик между стеной и вентилятором.

Вентеляция

Случается, что после монтажа, вместо вывода, воздух стал засасываться из шахты. Тогда придется устанавливать еще один вентилятор со специальным клапаном, не допускающим обратную тягу.

7

А знаете ли вы, если туалет и ванна разделены, между ними тоже организовывают вентиляцию? Для этого в пространстве за потолком прокладывают трубу или устанавливают два вентилятора: между ванной комнатой и туалетом, а также в вытяжное отверстие.

Кондиционер

10

Самым удобным, но и дорогим прибором для обеспечения циркуляции, служит кондиционер.  Хорошая и правильно установленная модель поддерживает нужный уровень влажности, насыщает воздух кислородом, а также дезодорирует и ионизирует его, подавая в наиболее комфортном режиме. Прибор включают и выключают вручную или настраивают таким образом, чтобы в помещении поддерживалась определенная температура. В самых дорогих моделях предусмотрены также датчики влажности и других параметров, за счет чего автоматика определяет, когда нужно включаться в работу, чтобы микроклимат дома оставался комфортным для жильцов.

Замкнутый и наружный циклы

9

В многоквартирных домах всегда используют наружный цикл, при котором воздух поступает из внешней среды. Однако в коттеджах и частных домах нередко используют замкнутый цикл, когда он прогоняется внутри помещений. Благодаря этому сохраняется тепло в доме и экономятся средства на отопление. Для поддержания чистоты и свежести устанавливают специальные фильтры.

Заключение

8

Так устроена вентиляция в ванной комнате и туалете. Теперь вы знаете, как обеспечить чистый и свежий воздух в этих помещениях, и сделать проживание дома более комфортным. Следуйте рекомендациям в статье, и пусть все у вас получится!

Установка вентилятора ВЕНТС Силента-С в ванной комнате

dizainvfoto.ru

Вентиляция в ванной комнате и туалете в частном доме

Проектирование частного дома без учета системы вентиляции считается неправильным. Для туалета, ванной комнаты смена воздуха улучшает его состав, препятствует появлению на стенных поверхностях и потолке плесени, гибка. Воздухообмен оздоровляет микроклимат в помещениях, предохраняет конструкции от разрушения.

Варианты воздухообмена для ванны и туалета

Приточно-вытяжная вентиляция в совмещенном санузле

Вентиляция в ванной комнате и туалете в частном доме выполняется, в основном, естественной и принудительной. Первый вариант более экономичный и простой в исполнении. Не требует затрат на электроэнергию. Достаточно щели между дверью и полом, чтобы через нее проникал свежий воздух. Иногда для этих целей в нижней части двери обустраивается вентиляционная решетка. Но эффективность такого метода низкая. Не выполняется нужный воздухообмен, поэтому устанавливаются механические устройства.

Принудительная смена воздуха не зависит от внешних условий. Поток подается и удаляется в заданном режиме. Энергозависимость – основной недостаток, т.к. вентилятор работает от электросети.

Особенности вентиляции санузла и ванной комнаты

Вентиляция в ванной комнате и туалете в частном доме может быть установлена своими руками. При этом существенных различий, как между устройствами, так и технологиями монтажа нет. Сложность может вызвать то, что главный вентканал располагается в некотором удалении от ванной. Для обеспечения требуемого и качественного воздухообмена следует организовать приток свежего воздуха. Для этого компонуется отдельный вентиляционный рукав конкретно для ванной комнаты. Он должен быть ориентирован на общий (стационарный) воздуховод.

При расположении основного канала в ванной через стену с туалетом допускается устанавливать в обоих помещениях вентиляционные решетки. При этом вытяжная шахта должна находиться прямо за стеной туалетной комнаты, но не за дверью.

Внимание! Механический воздухообмен универсальный. Он подходит для совмещенных и не совмещенных систем вентиляции санузла и ванной комнаты.

При небольших размерах комнаты и близко проходящем основном канале монтируется накладная модель вентилятора. Он достаточно мощный, не создает шума в работе (до 40дБ), потребляет незначительное количество электроэнергии, вписывается в любой дизайн комнаты.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.

Приточно-вытяжной вентилятор

• Вычисляется площадь санузла (ванной комнаты).
• Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
• Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м.куб./ч.

Внимание! В случае если нужно обеспечить воздухообмен помещения площадью более 15 м.кв., накладная модель вентилятора будет малоэффективной. Здесь лучше подойдут центробежные канальные нагнетательные установки.

Порядок монтажных работ

Схема монтажа вентканала

• При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
• Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
• Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
• Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
• Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
• Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
• Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
• Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
• Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
• Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
• После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Внимание! Основное звено принудительного воздухообмена – вентустановка. Покупать ее нужно по расчетным параметрам с наличием паспорта и гарантии производителя.

Обратный клапан в системе вентиляции

При неправильно выбранном оборудовании или неточных расчетах вентиляционная система работает недостаточно эффективно. Как следствие, наблюдается эффект обратной вентиляции. Предназначенный для вытяжки воздух задувается обратно в ванную или туалет. Установка обратного клапана решает эту проблему, перекрывая обратный поток.

Выбор устройства зависит от типа системы вентиляции. При вертикальном расположении канала потоки воздуха движутся вдоль его. Чтобы их перекрыть устанавливается горизонтальный клапан. При продольном монтаже воздуховода отсекающая деталь монтируется в вертикальном исполнении.

Некоторые замечания по обустройству вентиляции в санузле и ванной комнате

• Вентилятор покупается по расчетной производительности. Повышенная его мощность «съедает» дорогостоящую электроэнергию без повышения эффективности процесса.
• Автоматизировать воздухообмен в санузле или ванной можно, используя таймер. Независимо от нахождения или отсутствия в доме хозяев, он будет поддерживать заданный режим, периодически включая-отключая систему.

Таким образом, в частном доме вентиляция в помещениях с повышенной влажностью воздуха, выделением неприятных запахов нужна однозначно. Другое дело, как она будет организована. Часто вместе с принудительным воздухообменом используется естественная аэрация (открытое окно, дверь, пр.). Из существующих методов всегда можно подобрать оптимальный вариант и выполнить его собственными руками для создания комфортных условий проживания.

ventkam.ru

Вентиляция в ванной комнате и туалете — устройство и установка (фото, видео)

В каждом частном жилом доме или квартире обязательно оборудуется вентиляция в ванной комнате и туалете. Эти два помещения, которые имеют санитарно-гигиеническое назначение обладают влажным микроклиматом, отягощенным резкими перепадами температуры и присутствием неприятных запахов.

Содержание статьи

При условии отсутствия окон и малой площади комнат, воздух внутри них застаивается, приводя к износу отделки, образованию сырости, распространению грибка. Эти проблемы решает установка вентиляционного оборудования, которое заставит воздух циркулировать принудительно. Эта статья расскажет, что такое вентиляционная система, какие требования к ней предъявляются, а также как правильно сделать ее своими руками.

Необходимость вентиляции

Ванная комната и туалет в каждой квартире являются проблемными зонами, микроклимат которых часто приводит к интенсивному изнашиванию отделки помещений. При принятии ванной или использования душа внутри ванной образуется большое количество горячего пара, насыщенного влагой, который конденсируется на поверхности потолка, стен или мебели.

Схема выхода воздуха через вентиляцию

Такая ситуация приводит к образованию повышенной влажности внутри ванной и туалете, которую может устранить только грамотно оборудованная вентиляция. Если система существует и работает правильно, воздушные потоки из помещения выводятся на улицу через канал или шахту. Устройство вентиляции состоит из следующих элементов:

1. Вентиляционный канал. Это шахта круглого или квадратного сечения, который выводится от ванной или туалета на крышу дома. Она должна быть ровной и прямой, чтобы ничего не мешало продвижению воздушного потока. Обычно канал бывает вертикальным, но можно сделать и горизонтальный, если его длина не превышает 1-2 м.

   Устройство вентиляции

2. Вентиляционный выход. Этим термином обозначают отверстие в стене ванной, которое сообщается с вентиляционным каналом. Оно должно быть достаточного размера, чтобы принимать большой объем воздуха.
3. Вентиляционная решетка. Декоративная решетка из пластика или металла, которая закрывает вентиляционный выход, предотвращая проникновения воды или мусора из канала. Она должна быть воздухопроницаемой, чтобы не затруднять движение потоков воздуха.

Обратите внимание! Схема вентиляции в ванной комнате или санузле может быть естественной или принудительной. Если для выведения воздуха не используются дополнительные приборы, вентиляционная система называется естественной. Она должна обеспечивать эффективное проветривание помещения за счет тяги в канале, если этого не происходит, можно своими руками установить вентиляторы, увеличив тягу.

Виды

Вентиляция в ванной и туалете бывает вытяжная, приточная и комбинированная. Вытяжная схема предусматривает наличие канала, который выводит «отработанный» воздух с повышенным содержанием влаги наружу. Устройство приточной системы отличается тем, что она осуществляет забор атмосферного воздуха, который увеличивает давление внутри помещения, вытесняя теплый и влажный пар.

Вентиляция в ванной

Комбинированная схема вентиляции совмещает забор воздуха с улицы с выводящим вентканалом. Стандартная вентиляционная система, которой оснащаются квартиры в типовых многоэтажках, является вытяжной. Она имеет следующие разновидности:

• Естественная. Естественная схема вентиляции работает по закону конвекции, который утверждает, что нагретый газ имеет свойство подниматься вверх. Ее устройство состоит из вентканала, вентиляционного отверстия и защитной решетки. За счет разницы температур и давления нагретый воздух из ванной попадает внутрь шахты и выходит на улицу, освобождая место свежему. Сила, обеспечивающая движение потока, называется тягой. Иногда тяги в канале не хватает для обеспечения циркуляции воздуха ввиду недостаточной высоты шахты или засора. Чтобы устранить этот дефект, можно прочистить канал своими руками или установить канальный вентилятор.

  Схема естественной вентиляции

• Принудительная. Принудительная схема отличается от естественной тем, что в ней используется дополнительное оборудование, которое затягивает воздух внутрь вентиляционного канала. Для этого используются бытовые вентиляторы осевого, канального или радиального типа. Во работы этих приборов за счет вращения лопастей ротора потоки обрабатываются и направляются в вентканал. Принудительная схема вентиляции не является стандартной, но легко устанавливается своими руками при необходимости.

  Принудительная вентиляция

Опытные мастера утверждают, какая бы схема вентиляции помещения ни использовалась, нужно следить за ее состоянием. Чтобы проверить эффективность, нужно сделать простой тест: поднесите к вентиляционной решетке зажженную свечку, если пламя не отклоняется в сторону канала, значит тяги в системе нет. Чтобы усилить тягу, можно сделать принудительную вентиляцию своими руками.

Требования

Вентиляция в ванной комнате и туалете является тонко организованной системой, от работы которой зависит микроклимат этих помещений. Причиной проблем в функционировании оборудования чаще всего становятся ошибки при проектировании и монтаже своими руками. Опытные мастера советуют прочистить вентиляционный канал, прежде чем менять устройство системы. К конструкции вентиляции в санитарном помещении предъявляются следующие требования:

• Уровень шума вентиляционного оборудования, устанавливаемого в жилых домах, не должен превышать 30 Дб. Поэтому для ванной подходят только малошумные бытовые вентиляторы.

  Вытяжка в ванную своими руками

• Чтобы обеспечить максимальный уровень тяги в канале, он размещается у стены, расположенной напротив входной двери, из которой осуществляет забор свежего воздуха для функционирования системы.
• Вентиляционное оборудование устанавливают подальше от электронагревательных приборов, так как они выдерживают температуру лишь до 50 градусов. Нагревание вентиляторов приводит к поломкам, а также снижает уровень тяги в канале.
• Мощность и производительность оборудования выбирают в соответствии с объемом помещения и частоты использования.
• Для экономии энергоресурсов можно сделать вентиляцию с датчиком влажности воздуха, датчиком движения или таймером, чтобы автоматизировать работу оборудования.
• Шахта канала делается прямой, ровной и гладкой, чтобы облегчить движение воздушных потоков.

Требования к вентиляционной системе ванной комнаты регламентируются СНиП 41-01-2003. В этом нормативном документе описывается максимальное содержание пыли, углекислого газа и норму воздухообмена. Если воздух в санитарных помещениях не соответствует требованиям, необходимо очистить вентканал и оценить, требуется ли установка дополнительного оборудования.

Видео-инструкция

sovety-vannoy.ru

принудительная установка и как сделать вытяжку в санузле правильно

Вентиляция в ванной комнате и туалете необходима в каждом доме или квартире

Отсутствие вентиляции в квартире, и особенно в санузле, приводит к плесени, а она имеет свойство задерживаться в лёгких, способствовать развитию заболеваний дыхательных путей, таких как астма, аллергия и т.д. Также плесень вредит поверхностям, разрушая материалы, на которых она появляется. Поэтому устанавливать вентканал полезно не только для здоровья, но и для экономии бюджета.

Содержание материала:

Зачем нужна вентиляция в ванной в хрущевке

При строительстве домов, обязательно разрабатывается система вентиляции.

Существует 2 вида систем вентиляции:

1. Естественная – простое отверстие, уходящее в стену для того, чтобы осуществить воздухообмен. Воздух попадает через щель под дверью. В такой вентиляции нет электрических вентиляторов, система имеет естественных выход воздуха.
2. Принудительная система вентиляции имеет сеть разветвленных трубопроводов, которые выводят грязный воздух. Такие системы объединяют ванну, туалет и кухню. Эта система имеет вытяжной вентилятор, который является основой, и устройство устанавливают отдельно для каждого помещения.

На сегодняшний день известно два вида систем вентиляции

Естественная вентиляция устанавливается в многоквартирных домах из-за разницы температуры внутри помещения и на улице.

Вывод воздуха осуществляется с помощью атмосферного давления.

Но, если естественная вытяжная система не справляется со своей функцией, то необходимо правильно установить и проверить своими руками дополнительной вытяжки.

Преимущества принудительной вентиляции в ванной комнате и туалете

Данный тип вытяжки устанавливается тогда, когда естественная вентиляционная система вывода воздуха не работает.

Вентилятор устанавливается для принудительного оттока воздуха.

Вентиляторы для ванных комнат различаются только по габаритам и по формам, эти специальные устройства работают по одинаковой схеме:

1. Любая принудительная вытяжка обязательно дополняется вентилятором.
2. Вентилятор в ванной, как любой другой электрический прибор, обязательно должен быть надежно защищён от попадания брызг, от повышенной влажности воздуха.
3. У каждого прибора имеется своя степень защиты от повышенной влажности.

Принудительная вентиляция в ванной имеет свои преимущества

Такой показатель маркируется обозначением IP.

Для комнат с повышенной влажностью, таких как ванна, маркировка устанавливается минимально IP 34.

Такие вентиляторы, предназначенные для работы в подобных помещениях, обязательно имеют корпус, который защищает электроприбор от попадания влаги и брызг. Если закрыть щель между полом и дверью, чтобы циркуляция воздуха всегда присутствовала.

В наше время практически любой электроприбор имеют дополнительные автоматические функции, что позволяет подобрать конкретный прибор для себя.

Правильная установка вентиляции в ванной и туалете

Если квартира малогабаритная и ванная комната небольшого размера, то исправить плохую циркуляцию воздуха можно, если, делая ремонт, поставить вытяжной вентилятор в отверстие, где присутствует естественная вентиляция. Главное, подойти к выбору правильного прибора.

Существует несколько видов вентиляторов:

1. Вентилятор, который соединяют с выключателем. Он начинает свою работу при включении света в ванной и отключается при его выключении. Так как он работает, только если включен свет, то этого времени может не хватить для полного проветривания помещения.
2. С таймером. Устанавливается определенное время работы вентилятора после выключения света.
3. Независимые. Самый оптимальный вид вентиляторов. Работает автономно от выключателя и имеет режим, при котором можно регулировать включение и выключение в заданный промежуток времени.

Вентиляторы для ванной и туалета бывают нескольких видов

Самую эффективную очистку воздуха имеют вентиляторы с таймером. Также существуют приборы, в котором присутствуют датчики влажности, они включаются если уровень влажности повышается сверх установленного значения.

Размер вентиляционного отверстия также необходимо учитывать. Любой вентилятор устанавливается вместе с двигателем в вентиляционное отверстие, после чего закрывается решетка и проводится монтаж проводки наружу из ванны.

Когда идет подключение непосредственно к реле, то проводку необходимо вклинивать в цепь до трансформатора, который изменяет напряжение для маловольтных приборов.

Когда подключается вентилятор с встроенным таймером, то его схема должна подключатся с помощью четырехжильного кабеля. Подключают его строго параллельно лампам освещения. Такой вентилятор начинает свою работу при включении света. Такие вентиляторы при выключении света запитываются отдельной фазой. После окончания установленного времени, вентилятор сам отключается.

Советы: как сделать вытяжку в ванной

Для монтажа сложного устройства вентиляции в помещении, нужно:

Короба или трубы 0,5-1 либо 2 м в длину, имеющие прямоугольные или круглые сечения, изготовленные из пластмассы, оцинковки либо иного прочного материала. Гофрированные воздуховоды не подходят, так как они используются для сушильных машин.

Воздуховоды, имеющие прямоугольные сечения, наиболее удобные в установке, компактны, занимают мало места, проще устанавливаются под навесным потолком, но не теряют при этом пропускную способность.

Воздуховоды подбирайте по габаритам вентилятора. Необходимо ориентироваться на мощность устройства, т.е. на то, сколько воздуха прогоняет вентилятор через себя в установленную единицу времени. Мощность определяет диаметр вентилятора.

Вентилятор накладной – это декоративная панель, которая применяется только в одном помещении. Встраиваемый – используется для обеспечения воздухоотвода из нескольких помещений, применяется в сложной разветвленной системе.

Вытяжку в ванной можно сделать собственноручно, без помощи специалистов

Чтобы соединить отдельные участки воздуховодов, необходимы соединительные муфты. Чтобы запахи из соседних помещений не проникали в ванную, требуется обратный клапан, поворотные колена. Самодельные крепежи и специальные кронштейны для воздуховодов используются в качестве крепежных элементов.

Магистральный воздуховод прокладывается под потолком, к нему, используя тройники, подключают ответвления для забора использованного воздуха из всех помещений – это схема монтажа.

Порядок установки:

1. Устанавливаем вентилятор возле сделанного вытяжного отверстия, который пробивается на улицу, либо возле простого отверстия в стене.
2. Обратный клапан монтируется перед вентилятором для того, чтобы воздух не смог проникнуть в помещение с улицы или центральной вытяжки.
3. Устанавливается магистральный канал, на котором устанавливаются тройники, канал закрепляется. После отдельные участки труб, а также все элементы системы соединяются силиконовым герметиком.
4. Производится крепеж и установка воздухоотводов.
5. Для того чтобы воздух не попадал из одного помещения в другое, устанавливаются обратные клапаны на боковые тройники непосредственно после сборки канала.
6. До места расположения воздухозаборника дотягивается воздуховод.
7. Крепится подвесной потолок, при его наличии.
8. Устанавливаются воздухозаборники.

Как установить вытяжной вентилятор в туалете (видео)

После установки дополнительной вентиляции, необходимо следить за правильной эксплуатацией всех электрических приборов, находящихся в помещении, чтобы избежать опасных последствий. Выбор нужного вентилятора зависит от габарита ванной и от личных предпочтений.

kitchenremont.ru
