Как правильно соединить провода в распределительной коробке – Cоединение проводов в распределительной коробке: фото, видео

Электропроводка в помещении должна быть безопасной и удобной для использования. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телевизор, компьютер, холодильник) должен иметь собственное устройство защиты от короткого замыкания или перегрева проводки. Вы можете протянуть отдельный кабель от персонального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два критерия: рациональность и экономичность.

Для чего нужны распределительные коробки

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

1. Освещение гостиная и спальня
2. Освещение кухня
3. Освещение санузел и прихожая
4. Розеточная группа (в каждой комнате)
5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

• Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
• Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
• Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины.
  Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
• Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
• При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
• Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Кроме того, неопытные электрики часто ошибаются, и обламывают жилы при зачистке изоляции. Если провод заведен в коробку «в натяг», повторное соединение будет невозможным.

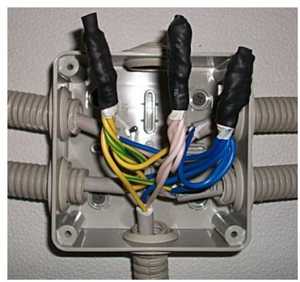

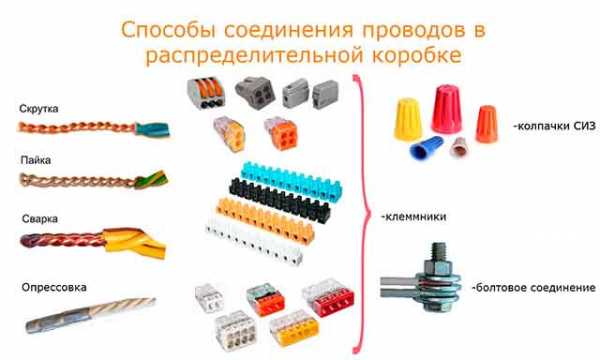

Способы соединения проводников в коробке

Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.

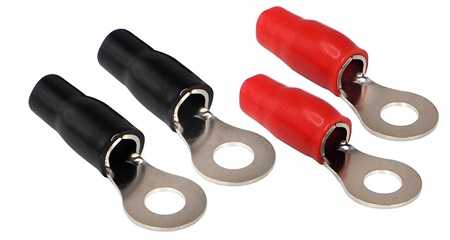

• Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.

Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.

А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.

Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.

Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.

Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.

Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.

• Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:

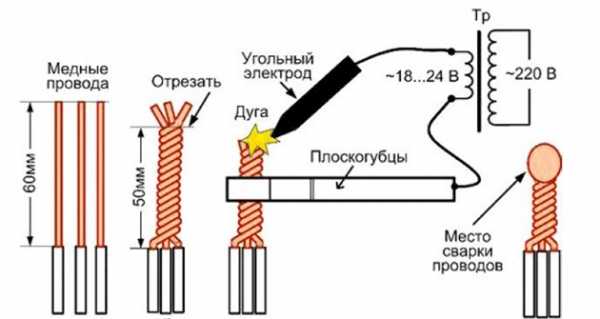

Сварка проводов в распределительной коробке применяется с незапамятных времен. Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках.

Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.

Обычно это компактный прибор небольшой мощности. Его применяют практически все профессиональные электрики. Работает по принципу споттера для точечной сварки. Дугу зажечь не получится, но металл в точке приложения плавится исправно. На рисунке изображена простейшая схема, которую можно собрать в домашних условиях.

Качество соединения более чем достаточное. Помимо общей длины скрутки (40–50 мм), шарик на конце образует точку с минимальным сопротивлением. Дополнительный плюс — такая скрутка не раскрутится даже при перемещении проводов внутри коробки.

Если сварочный аппарат недоступен — ограничиваемся обыкновенной скруткой. Разумеется, соединение производим не пальцами, а с помощью пассатижей. Все концы проводника должны быть зачищены (но не уменьшены в сечении), длина оголенной части перед началом скрутки не менее 70 мм.

Скрутка производится после окончательного закрепления проводов в коробке. Если кабель будет двигаться, соединение может потерять прочность. Как результат — искрение, перегрев, и обрыв контакта. Хорошо, если обойдется без пожара.

• Как вариант — вслед за скруткой проводится пайка проводов в распределительной коробке.

Важно! Среди дилетантов распространено мнение: под нагрузкой, скрутка нагреется, и припой расплавится. Во-первых: нагрузка, способная нагреть проводник до температуры плавления припоя, в домашних условиях нереальна. Разумеется, при условии исправных защитных автоматов. Во-вторых: нагрев на скрутке происходит по причине неплотного контакта, а это как раз решается пропайкой.

Надежность получается ненамного хуже, чем при сварке. При этом нет необходимости приобретать (делать самому) сварочный аппарат, достаточно мощного паяльника или даже строительного фена.

Совет: Используйте как можно более мощный прибор для пайки. Лучше кратковременно воздействовать высокой температурой, чем медленно и долго греть контакты слабым нагревателем.

Во время нагрева, следите за состоянием изоляции. Если она начала плавиться, сделайте перерыв до полного остывания. Сразу после пропайки не шевелите провод, дайте возможность остыть как припою, так и изоляции.

Применяйте тугоплавкие припои, у этих сплавов выше прочностные характеристики.

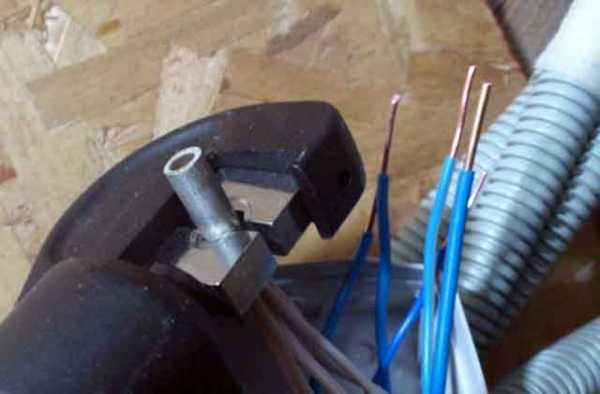

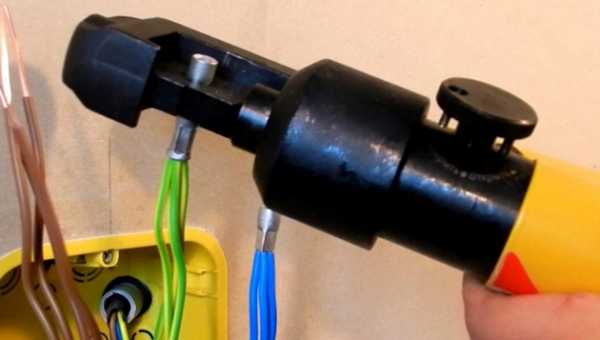

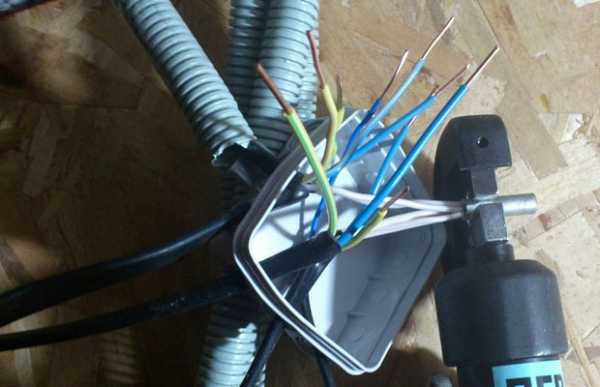

• Опрессовка. С точки зрения электропроводности, качество контакта не лучше, чем у обычной скрутки. Но прочность соединения возрастает в разы. Если нет возможности сварить или пропаять скрутку, обожмите ее с помощью специальной втулки.

Можно обойтись и пассатижами, но специальный инструмент все-таки надежнее. Есть втулки для параллельного сращивания проводов, а есть для фиксирования скруток. Принципиальной разницы нет. Если проводников два или три, подойдет параллельный обжим. При большем количестве — опрессовка после скрутки.

Фактически, выше рассмотренные способы являются модернизацией старого доброго скручивания. Не следует относиться к вопросу скептически. Из-за плохого контакта в распределительной коробке, произошло множество пожаров, нанесен ущерб бытовой технике. Поэтому при ремонте электропроводки в своем жилище, используйте по максимуму технические средства улучшения контакта в скрутке.

Современные способы соединения проводки в коробке

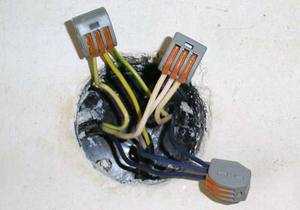

Так называемые колодки быстрой фиксации. Эти изделия широко предлагаются в интернет магазинах, на рынках стройматериалов.

Действительно, такие приспособления делают монтаж быстрым и удобным. Внешний вид соединения также приятен. Поэтому подобные «электроклипсы» полюбились электрикам, выполняющим работу на заказ.

Однако у этого способа есть серьезные недостатки. Сразу оговоримся: производитель не обещает высокую мощность соединения: характеристики есть на корпусе. Для светодиодной лампы, подключения компьютера или телевизора — в самый раз. А вот холодильник, электроплиту, бойлер, через такую распределительную коробку подключать нельзя.

Площадь контакта в таких «быстросъемах» маленькая, площадка соединена с проводником по касательной. При небольшой нагрузке, ток не слишком греет поверхность. А при подключении серьезного потребителя, начнется искрение, нагрев, и отгорание соединения.

Вывод

При всем разнообразии способов соединения проводов в коробке, наиболее надежным остается традиционная скрутка. Сварка или пропайка существенно улучшают контакт.

Серьезное оборудование не требуется, все работы можно выполнить при наличии элементарных навыков в электротехнике.

Видео по теме

profazu.ru

виды, преимущества и недостатки, правильное соединение

Электричество так привычно в современной жизни, что представить себе, как без него обойтись, практически невозможно. Если постирать или перемолоть мясо можно вручную, то телевизор, компьютер, мобильный телефон на углях, как утюг, не заработают. Электричество в каждом доме – это уже необходимость, и подается оно туда по проводам от внешних сетей. На входе в каждую квартиру или индивидуальный дом стоит распределительная коробка, от которой отходят провода внутренней электрической проводки.

Необходимость распределительной коробки

В первую очередь, распределительные коробки обеспечивают пожарную безопасность. Наибольшую опасность с точки зрения возникновения пожара представляют собой места соединения проводов. Из-за большого сопротивления в местах недостаточного плотного контакта возникает нагрев проводки в этом месте, который может привести к пожару при контакте с горючими материалами стены.

Распределительная коробка исключает опасность возгорания, изолируя место соединения проводов.

Кроме того, распределительная коробка играет функциональную роль. Доступ к спрятанным в ней соединениям проводов значительно проще и удобнее, чем, если бы соединение каждого провода пряталось в стене в глубоких штробах, которые потребовалось вскрывать, нарушая отделку стен, при ремонте проводки.

И даже наружная распредкоробка выглядит эстетично по сравнению с торчащим из стены пучком кабелей.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.

Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой. Выбор способа соединения зависит от нескольких факторов:

• соединяемые материалы. Это может быть алюминий, медь или их комбинация;
• количество проводов в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
• нагрузка в цепи;
• сечение и количество жил.

Соединение скруткой

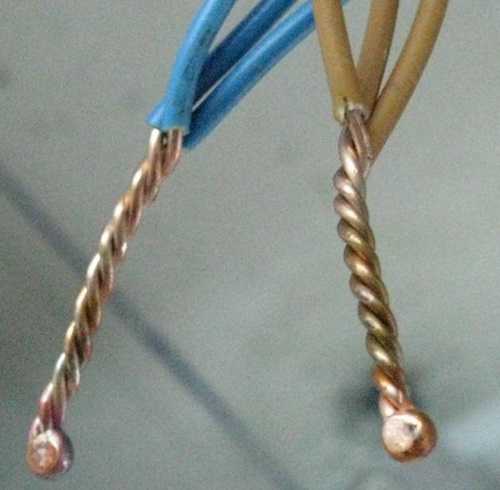

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания. Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью.

Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм длины проводов, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой. Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил.

Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания. Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания .

Соединение пайкой или сваркой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения.

Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять. Пайкой можно соединять и медные и алюминиевые провода с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом.

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:

• необходимость навыков в работе, трудоемкость процесса;
• использование специального инструмента;
• неразъемное соединение, то есть для ремонта его нужно полностью удалять;
• увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано. Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединитель для конкретного соединения. Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические.

Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают. Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки. Но есть и отрицательные моменты:

• гильза деформируется при опрессовке и повторное ее использование невозможно;
• необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с провода;
• для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
• достаточно большие затраты времени на монтаж электропроводки.

Соединительные изолирующие зажимы (СИЗ)

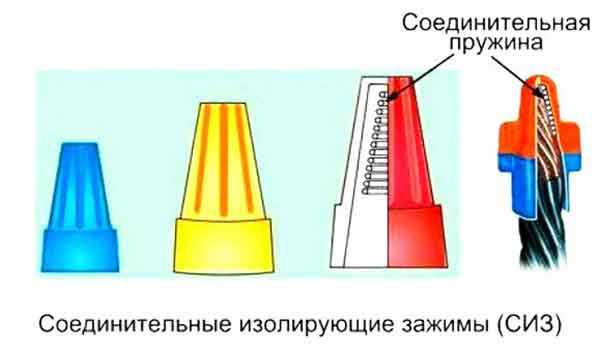

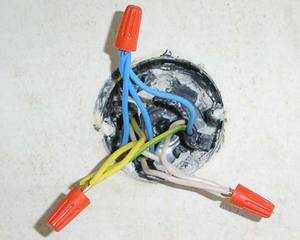

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают провода друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки. К недостаткам можно отнести:

• постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
• ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
• невозможность смешанных соединений.

Болтовые соединения

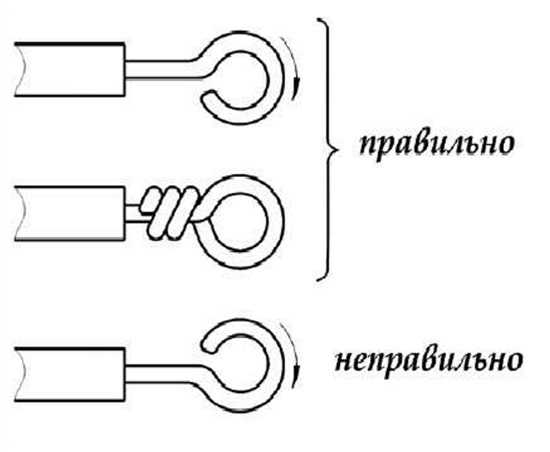

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

К недостаткам винтовых зажимов можно отнести:

• необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
• необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка. С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

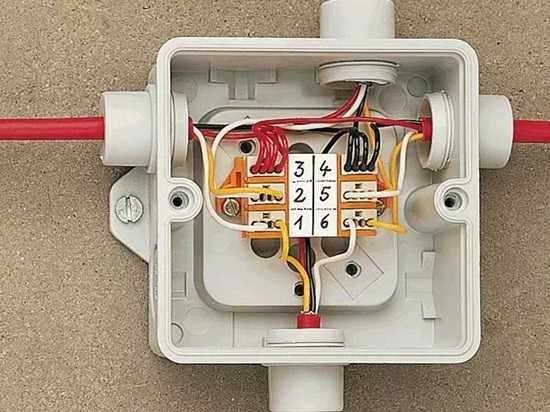

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики. С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием. Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:

• соединение только двух проводов;
• низкое качество самих колодок, из-за чего возможны нарушения в сети;
• нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

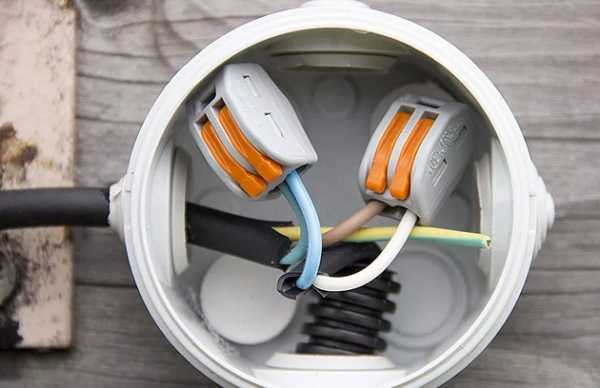

Клеммы WAGO

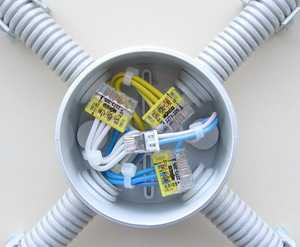

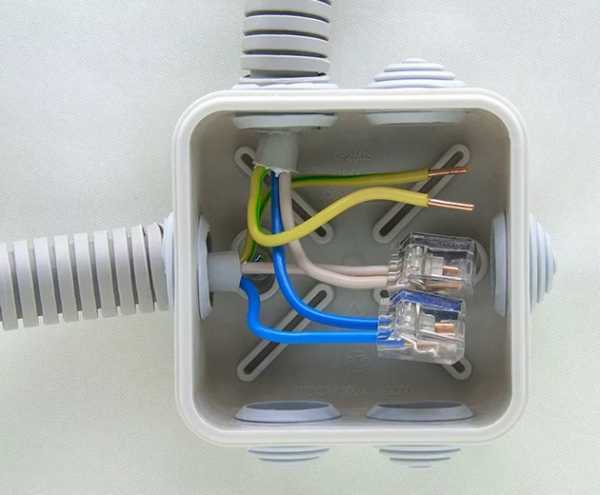

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм WAGO могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку. Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость.

Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Клеммы могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя.

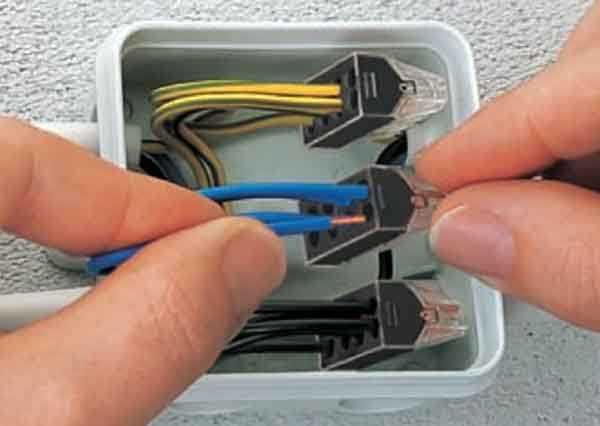

Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

Преимущества клемм WAGO:

• возможность монтажа разнородных металлов;
• возможность фиксации одновременно более двух проводов;
• аккуратная фиксация тонких проводов;
• хорошее качество соединения;
• компактные размеры.

Соединение проводов в распределительной коробке

Из всех перечисленных способов соединения проводов в распределительной коробке не используются «орех» и болтовое соединение по одной причине – большие габариты. Все остальные способы имеют право на жизнь.

Остается уточнить два момента, какой способ использовать для соединения большого (три, четыре, пять) количества проводов и что делать, если нужно соединить провода разного сечения.

Для соединения проводов разного сечения хорошо подходят клеммы WAGO или более дешевый вариант – обычные клеммные колодки. А вот для большого количества проводников в распределительной коробке можно использовать несколько вариантов в зависимости от условий и стоимости монтажа:

• клеммы WAGO;
• опрессовка;
• пайка;
• СИЗы;
• скрутка.

Естественно, предпочтительней всего использовать клеммы WAGO, а в самую последнюю очередь – скрутку.

При выборе решения нужно в первую очередь обеспечить безопасность и надежность эксплуатации электрических сетей, потом уже следуют долговечность и стоимость. И очень важно, чтобы соединения проводов, каким бы способом они ни выполнялись, были доступны для осмотра и обслуживания.

elektro.guru

Как соединить провода в распределительной коробке

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

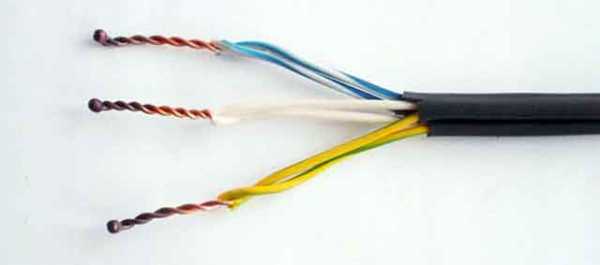

1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
2. Плотно скрутите жилы между собой пассатижами.

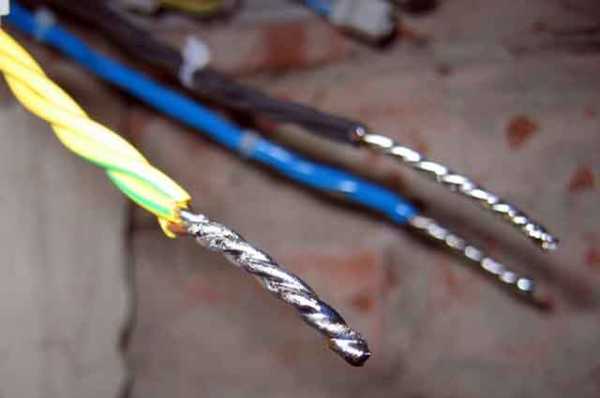

3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

• нельзя паять либо сваривать медные проводники с алюминиевыми;
• данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

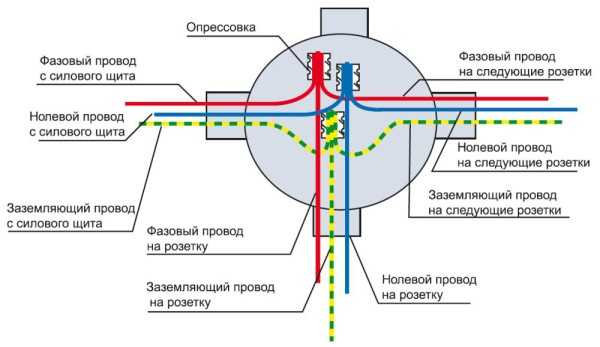

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

1. Выполните оконцевание и скрутку проводов, как это описано выше.

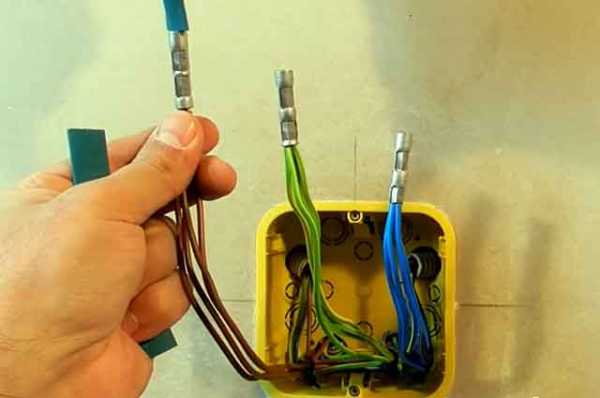

2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
3. Сделайте опрессовку гильзы клещами в двух местах.
4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

• винтовые зажимы в виде колодок;
• самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Перечислим преимущества винтовых клеммников:

1. Быстрота и надежность стыковки.
2. Возможность подключать медную проводку к алюминиевой.
3. Обеспечивают разъемное соединение.
4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

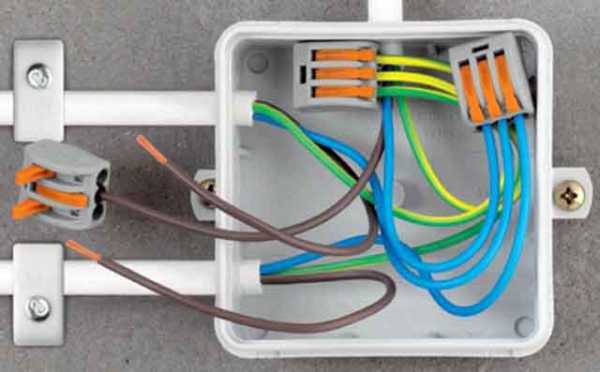

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Пластиковые колпачки СИЗ

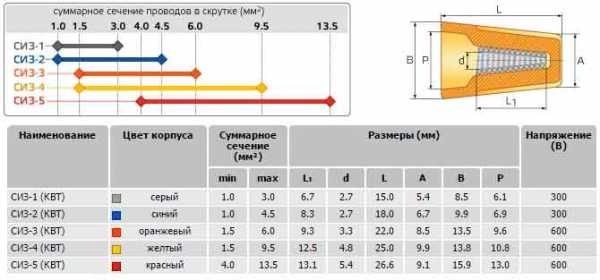

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.

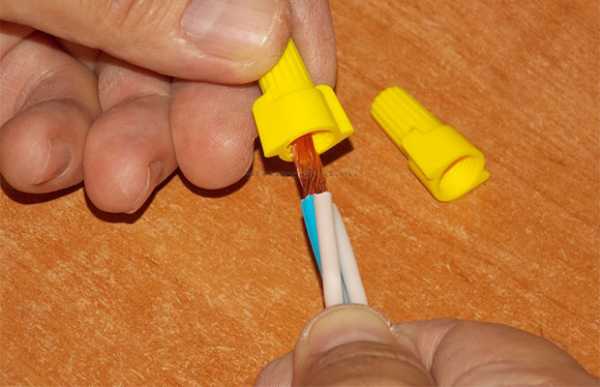

3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

qustu.com

Как правильно соединить провода в распределительной коробке: способы и схемы подключения

Соединение проводов в распределительной коробке многие стараются доверить профессионалам, справедливо считая это делом сложным и ответственным. Действительно, проблемы с электрикой могут привести к короткому замыканию и непоправимым последствиям. Так разве это не повод выполнить прокладку кабеля и подсоединение проводов самостоятельно и на совесть? Тем более что ничего особенно сложного в этой работе нет. Главное знать, как выглядит схема соединения проводов в распределительной коробке.

1

Основное правило проводки – соблюдаем параллели и перпендикуляры

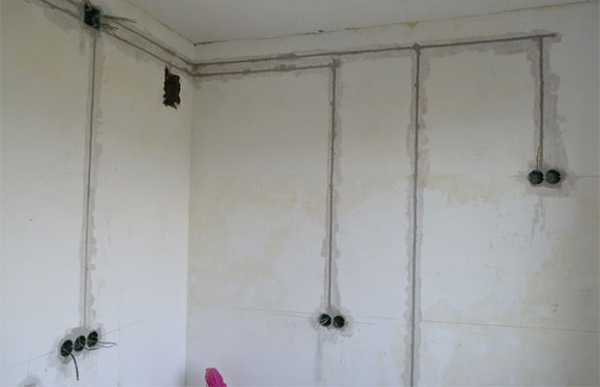

Если есть возможность самостоятельно проложить новый кабель или заменить старый, строго придерживайтесь основных правил. Это облегчит любые последующие работы и обезопасит от вероятности попасть в провод под напряжением. Существует нормативный документ (Правила устройства электроустановок), который регламентирует все этапы работы. Напоминаем, что проводить каждый из них необходимо при отключенном электричестве! Провода всегда должны быть уложены в специальные штробы в стене на высоте 15 см от уровня предполагаемого потолка, параллельно ему.

Укладка проводки

Опускать кабель к розетке или к выключателю необходимо строго вертикально, перпендикулярно основной проводке. Обходя оконный или дверной проем, ведите параллельную линию на расстоянии 10 см от откоса. Монтировать кабель лучше в специальный гофрошланг или кабель-канал для электропроводки. Это существенно облегчит последующую замену поврежденного участка, поскольку сам провод не будет зацементирован в процессе отделки, вы легко сможете вытащить его и вставить новый. По мере необходимости в месте соединения всех ответвлений устанавливают распределительную коробку, их в квартире бывает несколько, в зависимости от числа подключений.

2

Разновидности и особенности распределительных коробок

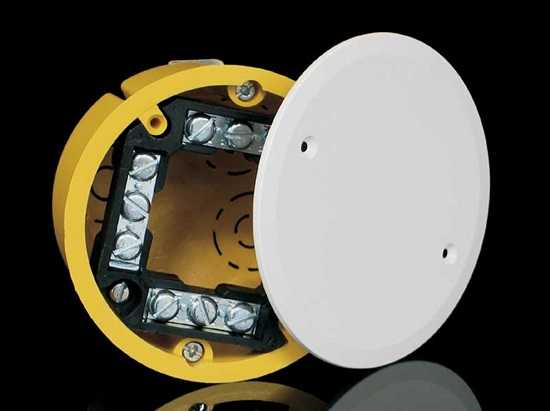

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

• внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,
• наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать.  Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

1. 1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.
2. 2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.
3. 3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.
4. 4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток, можно прочесть в статье на нашем сайте со ссылке.

3

Скрутка как основа основ – стоит ли ее применять?

Существует несколько способов соединения проводов в распределительной коробке. Скрутка оставалась наиболее распространенным вариантом на протяжении многих лет. Но сейчас за ее ненадежность ее не рекомендуют использовать. В правилах сказано, что подобный способ не обеспечивает должный контакт, приводит к перегреву и становится причиной пожаров. Поэтому, использовать его или нет, решать вам. Правильно же скрутка одножильных проводов выполняется следующим образом:

1. 1. Оба конца зачистите от изоляции на длину примерно в сантиметр.
2. 2. Концы выровняйте параллельно друг другу. Там, где начинается оплетка, их следует держать пальцами, свободные концы захватите плоскогубцами.
3. 3. На тонких проволоках сделайте не менее пяти витков, чтобы концы надежно соединились по всей длине. Более толстые скрутите не менее трех раз.
4. 4. Сверху скрутку защищают с помощью изоленты.

Многожильные провода соединяют похожим образом:

1. 1. Зачистите их на длину порядка 4 сантиметров.
2. 2. Разделите жилы на проводники на половину этой длины.
3. 3. Соедините скруткой каждую пару проводников до места, где начинается их разделение.
4. 4. Скрученные пары накрутите на неразделенные участки, уплотните плоскогубцами.
5. 5. Заизолируйте.

4

Как соединять провода с помощью монтажных колпачков и клемм

Более современный, эффективный и безопасный вариант скрутки – использование специальных монтажных колпачков. Внешне они напоминают колпачки недорогих шариковых ручек. Снаружи выполнены из негорючего изолирующего материала, а внутри металлические. Такая конструкция позволяет соединять кабели более надежно и занимает значительно меньше места внутри коробки. Происходит соединение довольно просто. Провода зачищают, немного наживляют между собой, вставляют внутрь колпачка и заворачивают до упора.

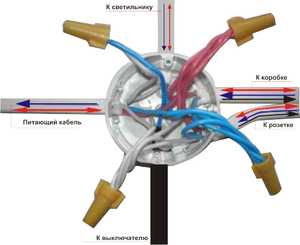

Соединение проводов монтажными колпачками

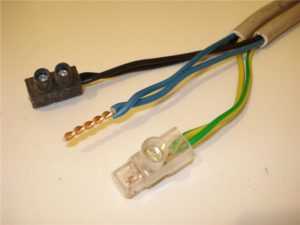

Клеммные колодки делают процесс еще проще. В продаже в специализированных магазинах есть разные варианты:

• винтовые – открытого и закрытого типа;
• для быстрого монтажа – с одноразовым плоскопружинным механизмом крепления, с многоразовыми рычажками и с электромонтажной пастой, которая предотвращает окисление и позволяет соединять провода из разных металлов.

Они очень просты в использовании, надежны и долговечны. Обеспечивают качественное соединение. Суть проста: в специальное отверстие вставляется зачищенный провод и фиксируется с помощью винта, рычага или пружинки.

5

Спайка или сварка проводов в распределительной коробке

Спайка потребует от вас определенного времени и навыков, но при этом обеспечит хороший результат. Как и в предыдущих случаях, провода нужно зачистить, нанести на них с помощью горячего паяльника канифоль, затем скрутить, как в самом первом способе, и нанести на скрутку расплавленное олово, пока контакт не станет монолитным. Дополнительно его лучше обмотать изолентой.

Сварка проводов

Метод сварки требует наличия специального оборудования, но обеспечивает самый надежный контакт, поскольку в результате проделанной работы получается, по сути, единый провод. Последовательно процесс выглядит следующим образом:

1. 1. Контакты зачищаем и скручиваем традиционным способом. Важно убрать всю оплетку, можно пройтись по ним наждачкой.
2. 2. Насыпаем специальный сварочный флюс в углубление электрода сварочного аппарата. Аппарат, разумеется, нужен электрический – инверторный, а флюс – подходящий к металлу проводов.
3. 3. Включаем сварочный аппарат, подносим электрод к месту сварки и ждем до образования шарика – контактной точки.
4. 4. Убираем остатки флюса, наносим лак и изолируем.

6

Опрессовка и болтовой способ – еще два варианта

Соединить провода в распределительной коробке можно еще двумя способами. Опрессовка – это закрепление скрутки с помощью гильзы из того же материала, что и проволока внутри. Гильза также должна быть подходящего диаметра, чтобы после того, как вы вставите внутрь провода, оставалось минимум свободного места. Гильза надевается на зачищенные и скрученные концы и фиксируется специальными клещами. Обычными плоскогубцами едва ли удастся добиться качественного соединения.

Опрессовка проводов

Вариант, когда кабель соединяют с помощью болтов, надежен, но практически не используется из-за сложности и объемности по сравнению с другими вариантами. Для него из зачищенных концов проволоки делают колечки, чередуя их с шайбами, нанизывают на болт и затягивают гайкой. Всю конструкцию изолируют.

7

Фаза, ноль, заземление – как подключить розетку и выключатели

Прежде, чем осуществить соединение проводов в коробке любым из вышеописанных способов, давайте разберемся с самими материалами. Они делятся на два вида: трехжильные провода, где есть фаза, ноль и заземление и старые, двужильные – только фаза и ноль. Ответственные производители традиционно используют оплетку для этих типов проводов общепринятых цветов:

• фаза – коричневый/красный,
• ноль – голубой/синий,
• заземление – желто-зеленый/черный.

Если же в вашем случае цвета другие, или все провода одного цвета, найдите фазу с помощью мультиметра или специальной отвертки и пометьте нужные жилы.

Цветная оплетка проводов

Это наиболее простой вариант подключения внутри распределительной коробки. Минимально здесь возможно наличие трех проводов: входящий от щитка, исходящий для дальнейших подсоединений и на саму розетку. Если розеток в данной распределительной коробке несколько, то добавится соответствующее количество проводов. В итоге необходимо соединить между собой все фазы, все нулевые и жилы заземления. Оставляйте небольшой запас проводов на случай ремонта. Если вам предстоит выполнить подключение одноклавишного выключателя, не стоит волноваться. Здесь все тоже достаточно просто:

1. 1. Фаза со входящего от электрощитка кабеля уходит на выключатель, а ноль – на светильник.
2. 2. Ноль с выключателя соединяется с фазой светильника, тогда он будет гореть только при включенном выключателе.
3. 3. Все три заземления соединяются между собой.

Теперь разберемся, как выполнить распайку для двухклавишного выключателя. Этот вариант сложнее предыдущих, но не намного. Последовательность соединений такая:

1. 1. Фаза с входящего кабеля заводится на выключатель.
2. 2. Ноль с входящего провода – на светильник.
3. 3. Две оставшихся жилы от кабеля выключателя подсоединяются каждый к своей клавише и заводятся на светильник.

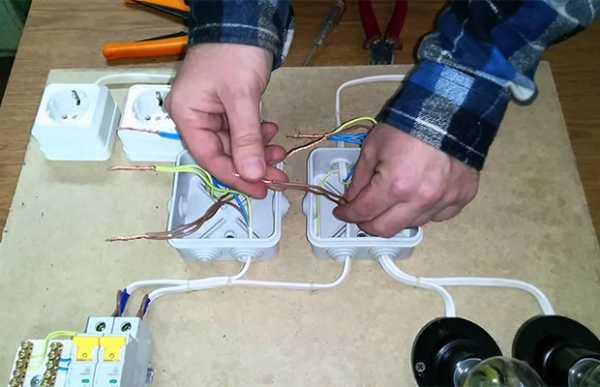

Бывает, что в одной распределительной коробке собираются провода и от розеток, и от выключателей. В этом случае нужно проявить чуть больше терпения и внимательности, чтобы последовательно и надежно сделать распайку в коробке. Если вы не участвовали в процессе монтажа проводки внутри стен, на начальном этапе будет сложно определить, какой из них к чему ведет. Выяснять это придется, скорее всего, опытным путем, поочередно подсоединяя и проверяя работоспособность розеток и выключателей. Главное, не забывайте про технику безопасности!

По завершении работ вмонтируйте коробку в отверстие, если еще не сделали этого ранее, закройте крышкой и пользуйтесь электричеством с удовольствием и чувством выполненного долга.

obustroen.ru

Способы соединения проводов в распределительной коробке

Способов соединения проводов в распределительных коробках, при монтаже электропроводки или просто удлинении электрических линий, достаточно много, но не все они разрешены, не все одинаково надежны. При этом, правила соединения однопроволочных проводов и многопроволочных, из-за их конструктивных отличий, различаются.

В первую очередь, выбирая способ соединения, нужно обратится к ПУЭ (Правила устройства электроустановок), основному документу, регламентирующему монтаж электропроводки.

Согласно пункту 2.1.21, из ПУЭ 7го издания:

Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Единственное, что я бы добавил к этому — требования ГОСТ Р 50571.15-97, в котором не рекомендуется пайка проводов при соединении, поэтому, этот способ мы рассматривать не будем. Наша задача выбрать только самые надежные и удобные способы, пайка же, по этим параметрам, не подходит.

Опрессовка

Для соединения проводов методом опрессовки используются специальные гильзы, представляющие собой полые металлические трубки, в которые помещаются жилы соединяемых проводов, а затем, с помощью ручных пресс-клещей или механического пресса опрессовываются.

Принцип этого метода соединения, заключается в механическом сжатии всех соединяемых жил, что обеспечивает необходимый электрический контакт, а так же надежность и долговечность соединения.

Главным недостатком опрессовки проводов для соединения проводов в распределительных коробках, является необходимость использования гильз разного сечения и размеров, а также специализированного инструмента – пресс-клещей. Кроме того, в этом методе, достаточно сложно добавить к соединению еще проводники после опрессовки, а использование пресс-клещей, при монтаже проводки в квартире, не всегда удобно и возможно, так как для их работы, требуется определенное пространство, которое, к сожалению, в реальных условиях не всегда бывает.

Наиболее эффективно опрессовка показывает себя в соединении многопроволочных проводов, для однопроволочных (моножильных) она используется достаточно редко. Чаще всего ей пользуются в случае, когда у монтажника уже есть весь необходимый инструмент и опыт работы. Кроме того, опрессовка не требует электричества и может выполнятся в тех местах, где его нет.

Сварка

Принцип соединения проводов и кабелей сваркой, основан на сплавлении медных жил при воздействии высокой температуры от электрической дуги сварочного аппарата. При этом получается надежное соединение, при котором все жилы объединяются не межатомном уровне, соответственно и сопротивление у такого соединения рекордно низкое (не нагревается под нагрузкой).

В настоящий момент сварка считается наиболее надежным и качественным видом соединения однопроволочных медных жил проводов и кабелей, применяемых при монтаже проводки.

К главным недостаткам сварки, можно отнести необходимость наличия узкоспециализированного сварочного оборудования и навыка владения им у специалиста, выполняющего монтаж. Кроме того, производство сварочных работ требует свободного пространства в месте монтажа и самое главное, наличия электричества. Места соединений сварного соединения проводов в распределительной коробке также необходимо дополнительно изолировать.


Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение. Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа.

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

rozetkaonline.ru

Правильное соединение проводов в распределительной коробке

Любое жилище, будь-то частный дом или городская квартира – это не только «коробка» с окнами и дверью, но и целая сеть различных коммуникаций. Энергоснабжение организуется едва ли не в первую очередь, так как заканчивать строительство или заниматься отделкой немыслимо без использования эл/инструмента, не говоря уже о постоянном проживании и необходимости включение бытовых приборов. Соединение кабелей (проводов) в общую схему является, наверное, самым важным и ответственным этапом монтажа всей проводки.

Вопрос правильности (или целесообразности) расстановки таких составляющих электрической цепи, как выключатели и розетки (а равно и сами приборы) – отдельная тема. Остановимся на том, как правильно соединить все провода в распределительной коробке, которые исходят из одной точки и разводятся в разных направлениях, к промежуточным элементам и далее, к «потребителям».

В каждое помещение прокладывается своя силовая линия (кабель или многожильный провод). Причем ее конец обязательно «заводится» в распределительную коробку (КР). Кстати, не все понимают ее предназначения, поэтому бытует мнение, что так только положено, но не обязательно. Естественно, «хозяин – барин». Но прежде чем остановится на способах соединения проводов, нелишне напомнить, а для чего все-таки нужны КР?

Во-первых, для безопасности. Корпус таких изделий – из токонепроводящего и устойчивого перед температурным воздействием материала. Если сделать по-быстрому скрутку и замазать ее, к примеру, штукатуркой (или заклеить обоями), то не факт, что когда-нибудь в этом месте не «полыхнет».

Во-вторых, для ускорения поиска неисправности эл/цепи. Сняв крышку, несложно рассоединить провода и проверить отдельные участки на целостность методом «прозвонки». А вот частично разрушать для этого облицовку, да особенно сразу после ремонта, вряд ли кто решится. Кстати, именно поэтому недальновидные хозяева часто предпочитают «прокидывать» по-над плинтусом новую нитку, лишь бы только не трогать стену.

В-третьих, на перспективу. Где гарантия, что впоследствии не понадобится установить в комнате еще одну точку эл/питания? «Переноски», протянутые по полу, мало кому нравятся. Подключить дополнительную «нитку», сделав присоединение провода, гораздо проще и удобнее во всех отношениях.

В-четвертых, для того, чтобы лишний раз не штробить стену. Даже если провода соединяются банальным скручиванием, то чтобы такую «конструкцию» заглубить заподлицо, придется сделать приличную выемку. Если речь идет о домах из древесины, то (даже не учитывая пожароопасность такой методики) вряд ли кто станет этим заниматься.

Способы соединения

Их существует несколько. Каким конкретно воспользоваться, решается на месте, так как многое зависит от опыта мастера, наличия всего необходимого и удобства монтажа. Поэтому стоит ограничиться лишь перечислением основных методик.

Скрутка

Самый простой способ, но есть и нюансы. При плохом контакте появится искрение. Так как коробка является изолятором, то до пожара, возможно, дело не дойдет, но неприятности начнутся с того, что появятся сбои в работе бытовых приборов с электроникой, а закончатся перегоранием проводника. Если уж решено соединить провода именно так, то на скрутку необходимо надеть пластиковую гильзу (по форме она напоминает наперсток и в продаже имеется). Она дополнительно уплотнит соединение.

Пайка

Способ более надежный. Кстати, мнение, что разнородные материалы так соединить не получится, неверно. Паяется все – и медь, и алюминий. Главное – знать, как и чем. Но у такой методики есть недостаток – в случае необходимости раскрутить подобное соединения уже не получится.

Опрессовка

Как правило, так работают профессионалы. Для этого соединения необходимы приспособления (пресс-клещи) и материалы (например, трубка термоусадочная) + практический опыт. В плане ремонтопригодности такому контакту – тоже «минус».

Через клеммы

Самая простая и надежная технология, которая даже далекого от техники человека не поставит в тупик. В магазине продаются целые колодки с парами клемм. Они из мягкого пластика и легко режутся ножом. Концы проводов оголяются, зачищаются и вставляются в отверстия, после чего зажимаются винтами. Во всех отношениях – самый лучший способ.

Полезные советы

Пренебрегать установкой распредкоробок (щитков) не стоит даже в случаях, когда обустраивается «времянка». Любая скрутка, да еще и сделанная наспех – причина многих пожаров. Да и вероятность поражения эл/током довольно высокая.

Место соединения, независимо от того, как оно сделано, должно быть надежно изолировано (за исключением клеммного) даже при том, что оно помещается внутри коробки. При отсутствии гильз подойдет и обычная лента ПВХ. Но если распределительная коробка устанавливается в холодном помещении или вне строения (на наружной стороне стены), то используется матерчатая изолента, так как поливинилхлорид при низких температурах трескается.

Перед тем, как приступить непосредственно к соединению, необходимо все провода проверить на отсутствие напряжения!!!

electroadvice.ru

Как соединить провода в распределительной коробке

Ни одна квартира или частное помещение обычно не обходятся без освещения. Чтобы провода не торчали по всей квартире, их прокладывают в стенах, прикрепляют к стене у верхнего угла комнаты (под потолком) или прячут под плинтусами. Провода выводятся в распределительные коробки – обычно это либо внешние коробки примерно 10х15 см, либо небольшие углубления в стене, закрываемые круглой втулкой (последний вариант верен для типичных многоэтажек постсоветского пространства). Доступ к ним должен быть ограничен в повседневном обиходе, но располагаться в зоне досягаемости, поэтому их обычно ставят под потолком, на том же уровне, где прокладываются провода. Когда вы устанавливаете новую проводку или удаляете старую, вам может понадобиться узнать, как соединить провода в распределительной коробке.

Чаще всего устанавливается по одной распределительной коробке на комнату. От главной коробки, которая обычно располагается у входа, разводятся группы проводов к остальным. Правило: нельзя устанавливать коробки и розетки в комнатах с повышенной влажностью!

В главной распределительной коробки обычно есть три типа проводов, различающихся по своему назначению.
1. Фаза – провод, по которому ток проходит с силового щита в квартиру. Провод с напряжением, может быть белый, красный или коричневый.
2. Ноль – провод, по которому ток идёт обратно. Провод без напряжения, обычно синий провод.
3. Заземление – страховка на случай сбоев электропитания, испорченной изоляции или неисправной проводки, отводит ток «в землю». Обычно жёлто-зелёный провод. В старых домах обычно не присутствует.

Запомните! Когда ведёте работы по оголению/ соединению проводов в распределительной коробке, обязательно отключайте напряжение на щитке!

Как соединить провода в распределительной коробке, если вы не знаете наверняка назначение каждого из них? Если у вас два провода, а не три – это нетрудно будет определить с помощью отвёртки-индикатора, а также ножа или плоскогубцев.
1. Выключите электричество на щитке.
2. Откройте распределительную коробку.
3. Снимите с проводов внешнюю изоляцию, если она присутствует (отмотайте изоленту).
4. Если провода не зачищены – зачистите их, то есть, снимите слой изолирующего пластика, чтобы добраться до жил (металлического проводника). Это можно сделать, если аккуратно надрезать провод по кругу (не повреждая металла) и стянуть обрезанную пластиковую трубочку плоскогубцами.
5. Разведите провода по разным углам распределительной коробки, чтобы при включении питания они не соприкоснулись.
6. Дайте питание на щитке (включите электричество).

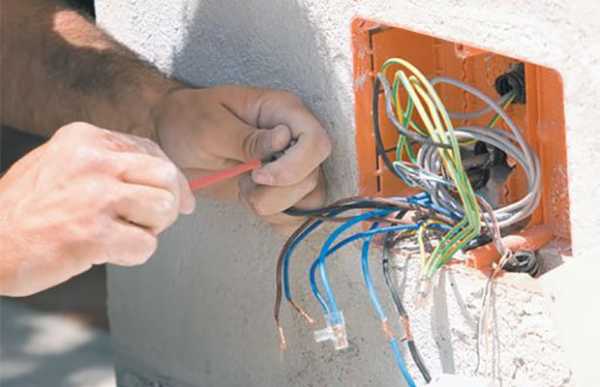

7. Возьмите индикаторную отвёртку и прикоснитесь её жалом поочерёдно к каждому проводу в распределительной коробке. Когда вы прикасаетесь жалом к проводу, нужно одновременно коснуться пальцем металлического «пятачка» на другом конце отвёртки. Не касайтесь оголённых проводов руками ни в коем случае! Если провод подающий – фаза – в таком случае середина отвёртки загорится красным светом. Если провод отводящий – ноль – света не будет. (Если отвёртка вообще не светится – скорее всего, у вас неисправная отвёртка).
Видеоурок, как соединить провода в распределительной коробке:

8. Запомните, где фаза, а где ноль.
9. Выключите питание на щитке.
10. Обозначьте провода по назначению: например, налепите на «фазу» (не в месте оголения) изоленту красного цвета, а на ноль – изоленту синего цвета.

От главной распределительной коробки (находящейся у входа) провода расходятся к отдельным распределительным коробкам (в каждой комнате), а уже в них собираются группы проводов ото всей этой комнаты: к светильникам, розеткам и выключателям. Если вы сомневаетесь, как соединить провода в распределительной коробке, запомните: провода всегда соединяются фаза к фазе, ноль к нулю, а заземление к заземлению (если оно есть).
Есть несколько видов соединения проводов: это скрутка, пайка, сварка, опрессовка, винтовые и болтовые соединения и автоматические зажимы. Расскажем об основных.

Скрутка – это способ, когда несколько проводов скручиваются между собой равномерно относительно друг друга (не забывайте, нужно делать это при отключенном питании). Это самый простой способ, т.к. он не требует дополнительных инструментов, но также и самый ненадёжный – от колебания температур металл может деформироваться, появятся зазоры между проводами, что будет означать большее сопротивление и быстрый износ проводки, изоляция может оплавиться. Тем не менее, скрутка обычно предшествует другим способам соединения. Провода скручиваются так:
1. Два провода с жилами из одного металла (медь+медь, алюминий+алюминий) зачищаются на 3-4 см. Если жилы из разного металла – скручивать нельзя, нужно использовать автоматические или болтовые зажимы.
2. Металлические концы накладываются друг на друга крест-накрест, если проводов два, и складываются вместе, если их больше.
3. С помощью плоскогубцев каждый провод закручивается относительно другого (равномерно, не обкручивая один провод вокруг другого – то есть, они закручиваются все вместе) на 4-5 витков (не меньше). Можно придерживать скрутку другими плоскогубцами у основания.

После скрутки обычно делается пайка или сварка. Согласно нормативам, простая скрутка запрещена.

Пайка – это объединение двух металлических частей (в данном случае – проводов) с использованием металлического припоя, расплавляется вокруг них и обеспечивает герметичное соединение. Вам потребуется паяльник для пайки, наждачная бумага, флюс (канифоль), и оловянно-свинцовый припой (для соединения медных проводов). Возможно, соединять таким образом провода в распределительной коробке будет не очень удобно, зато надёжно, и проводка будет служить дольше.

1. Снимите с проводов изоляционный материал.
2. Зачистите металл наждачной бумагой до блеска.
3. Скрутите жилы между собой.
4. Нанести флюс на всю поверхность, которую собираетесь спаивать.
5. Нагрейте паяльник до температуры, с которой плавится припой (это должно быть указано при покупке, обычно 180-200 градусов).
6. Поднесите припой к жалу паяльника (обычно припой – это проволока).
7. Когда припой расплавится – нагрейте паяльником жилы, поднесите припой к скрутке и проследите, чтобы расплавленный металл затёк в скрутку и закрыл её со всех сторон.
8. После остывания и затвердевания спайки изолируйте место соединения изолентой.
Помните: хорошая спайка должна быть блестящей, а не матовой, она должна быть аккуратной, не бугристой, и должна закрывать всю поверхность скрутки, а не только её отдельные части.

Как соединить провода в распределительной коробке с помощью сварки?
Для этого вам понадобится сварочный аппарат (трансформатор), угольный электрод, специальный флюс для сварки, сварочные перчатки и очки.
1. Сделайте скрутку и обкусите кусачками выступающие концы.
2. Наденьте очки и перчатки.
3. Включите сварочный аппарат.
4. Поднесите угольный электрод к концу скрутки и подождите, пока концы проводов сплавятся в шарик. Этот процесс сопровождается ярким светом и шумом искрения.
5. Уберите электрод и выключите сварочный аппарат.
6. Подождите, пока соединение затвердеет и остынет.
7. Изолируйте с помощью изоленты (можно добавить изолирующую трубку).

Существуют специальные зажимы для проводов (WAGО или болтовые). Зажимы WAGO неразъёмные, в них просто вставляются провода и закрепляются таким образом. Для болтовых зажимов нужно сперва выполнить скрутку, затем открутить болты в зажиме и вставить скрутку внутрь, затем плотно закрутить зажим.

В распределительной коробке всегда соединяются между собой такие фазы, нули и заземления, которые идут от входящего провода (главного, проводимого в квартиру), на следующую распределительную коробку и на розетки (розетки между собой соединяются последовательно). В случае, когда нужно связать между собой выключатель и светильник, нужно направить в общую скрутку фаз фазу выключателя, и в общую скрутку нолей ноль светильника (тогда цепь будет замыкаться в выключателе, и при замене лампочки не будет риска получить удар током). Оставшиеся провода – фазу светильника и ноль выключателя – нужно скрутить между собой.

Видео как соединить провода в распределительной коробке:

Для вас доступны похожие статьи:

swoidom.com
