Как правильно соединить провода в распределительной коробке схемы – Способы соединения проводов в распределительной коробке

После сварки или пайки оставлять оголенными провода запрещено. На них обязательно надеваются изолирующие колпачки из негорючих материалов, которые прочно фиксируется в месте соединения.

Опрессовка

Читайте также:  Создаем уютное рабочее место своими руками: креативно, эргономично и без вреда для здоровья (100 Фото & Видео)

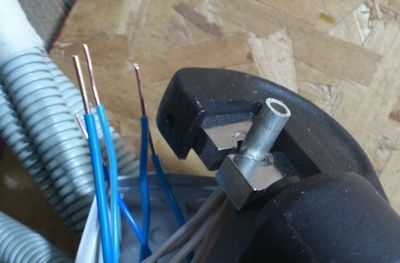

Опрессовка проводов

Опрессовка

Наиболее прочным и надежным способом соединения проводов в распределительной коробке является соединение с помощью гильз с последующим обжимом (опрессовкой). Он обеспечивает идеальный контакт и повышенную прочность сопряжения.

Использовать его можно для разных видов проводов, как медных, так и алюминиевых разных сечений. Но чаще всего подобный метод используется для средних и больших токов. Подобный способ широко применяется даже в промышленных масштабах для опрессовки проводов на высоковольтных линиях или подстанциях.

Технически этот способ довольно прост:

1. При выборе гильз используют правило соответствия материалов. Согласно требованиям обустройства электроустановок, медные провода следует опрессовывать только медными гильзами, а алюминиевые – соответственно алюминиевыми. Для сопряжения жил, изготовленных из разных видов материалов, используют комбинированные медно-алюминиевые виды гильз

   ---

2. Для многожильных проводов необходимо приобрести специальные изолированные наконечники

   ---

3. В подготовленную заранее гильзу вставляются зачищенные концы проводов

   ---

4. Далее ее обжимают пресс-клещами. Для гильз небольшого диаметра удобней пользоваться инструментом с фигурными губками. Если гильзы имеют большее сечение (от 12 мм²), применяются специальные механические клещи с гидравлическим приводом

   ---

5. Во избежание повреждения жил, особенно хрупких алюминиевых, слишком давить и усердствовать не нужно

   ---

6. Последний этап – изоляция. Для нее можно использовать изоленту или термоусадочные трубки

Если гильза слишком велика, ее можно набить дополнительными проводами.

вернуться к меню ↑

Использование винтовых или болтовых зажимов

Читайте также:  Двери для шкафа-купе: пошаговая инструкция расчета, сборки и установки своими руками (Фото & Видео)

Зажимные болты или винты требуют периодического поджима

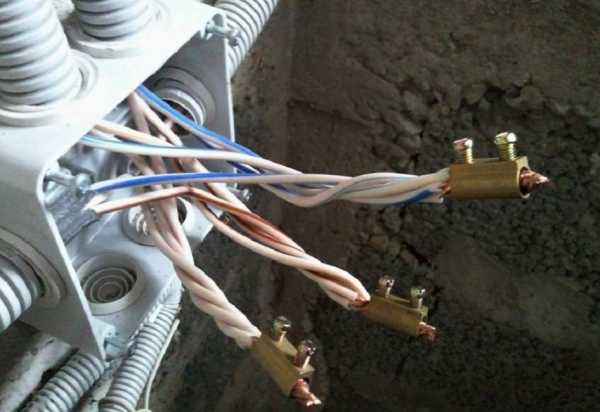

Использование винтовых или болтовых зажимов

Простейший способ, при котором провода располагают между болтами и гайками. Он подходит как для соединения медных или алюминиевых проводов в распределительной коробке, так и сопряжения жил из разных материалов, то есть соединения меди с алюминием.

Как известно, эти материалы не совместимы гальванически. При их соединении напрямую вы получите мини-батарейку, которая со временем просто окислится в процессе электролизной реакции. В результате произойдет ослабление контакта, его нагрев и, как следствие, обгорание провода или замыкание. Во избежание процесса окисления между медной и алюминиевой жилой необходимо проложить иной материал, в данном случае стальную шайбу.

Для этого конец каждой жилы закручивают колечком так, чтобы ушко полностью было закрыто шайбой и не соприкасалось с соседним проводником. Располагаться оно должно так, чтобы колечко стягивалось внутрь.

Промышленностью выпускаются специальные зажимы для стыковки меди и алюминия, содержащие пасту, тормозящую процесс окисления. Использование оцинкованных болтов и шайб запрещено. Ведь для сопряжения разных материалов допускается использование металлов с небольшим электрохимическим потенциалом.

Так как узлы с болтами и винтами получаются довольно громоздкими, последние годы их заменяют более компактными клеммниками, оснащенными гаечными зажимами. Внешне эти устройства выглядят как трубки, снабженные с двух сторон отверстиями с резьбой для вставки винтов. Для многожильных проводов выпускаются специальные наконечники из латуни. Жилы с большим сечением заключают в болтовые клеммники, оборудованные открывающиеся крышкой.

Метод использования обычных винтовых или болтовых зажимов имеет еще один существенный недостаток. Контакты в них со временем ослабляются, поэтому винты и болты требуется периодически поджимать. При соединении же клеммами гайки не ослабляются даже со временем, поэтому не требуют периодического поджима. Вероятность их замыкания минимальна.

Чтобы при обрывах или обгорании проводов была возможность повторного соединения, их концы должны иметь запас длины не менее 200%.

вернуться к меню ↑

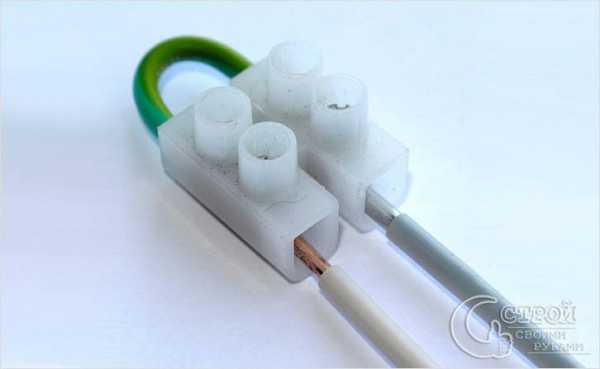

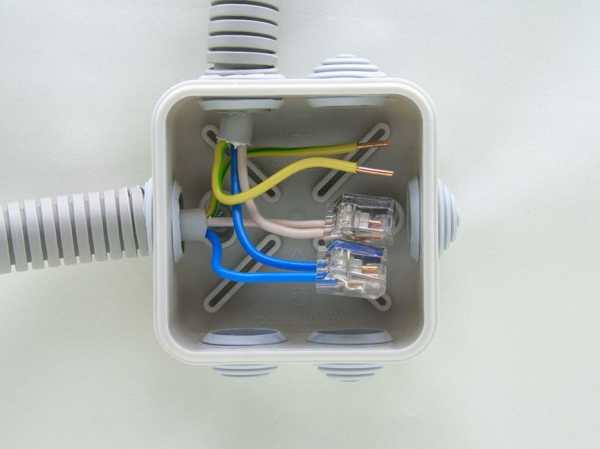

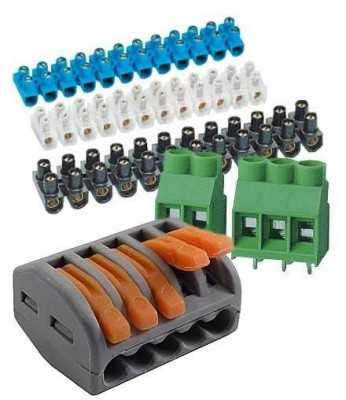

Клеммы

Читайте также:  Как правильно штукатурить стены своими руками: инструкция для новичков (Фото & Видео) +Отзывы

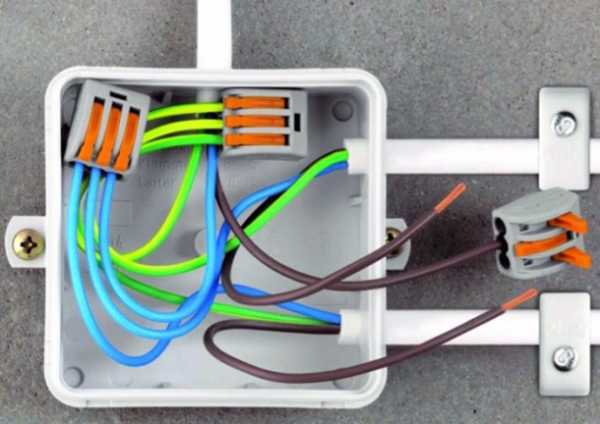

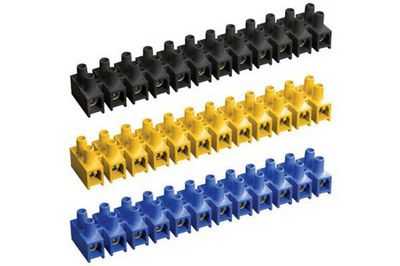

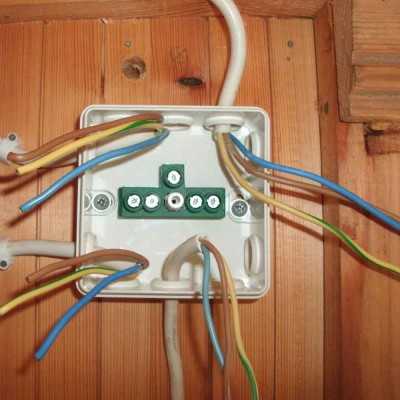

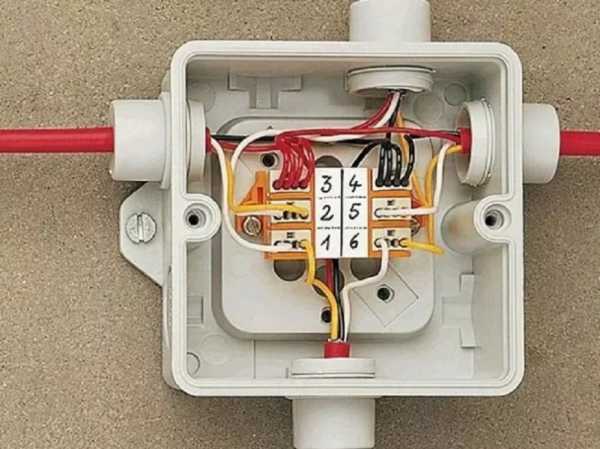

Использование клемм

Использование клемм

Использование клемм полностью удовлетворяет требованиям ПУЭ. Однако их применение оправдано только в том случае, если распределительная коробка оснащена уже готовыми контактными площадками. Кроме того, подобный способ больше подходит для укладки в коробке многожильных кабелей – одножильные провода обжать без повреждений сложнее, да и вместе с клеммой они займут немало места.

Развести кабели в стороны в этом случае будет проблематично. Идеальным вариантом использование клеммных колодок является соединение жилой под винт, без обжимных клемм.

Увидеть наглядно процесс соединения жил в распределительной коробке можно в следующем видеоролике. В нем подробно рассказывается о каждом из рекомендованных типов соединений электрических проводов в распределительной коробке:

8.6 Общий Балл

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Применение болтовых зажимов

8

Добавить свой отзыв

krrot.net

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

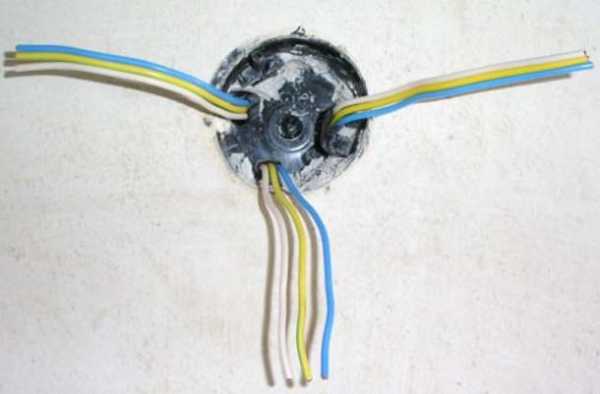

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

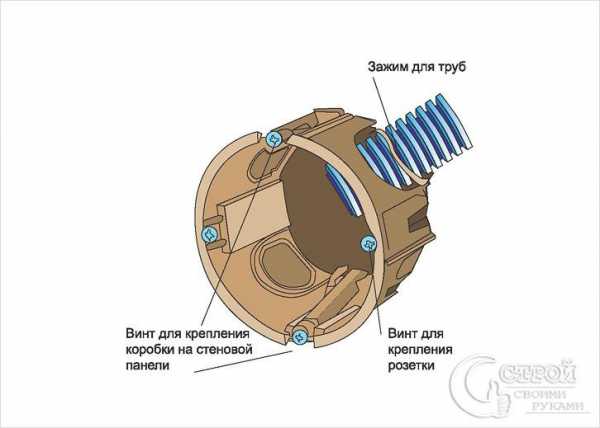

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

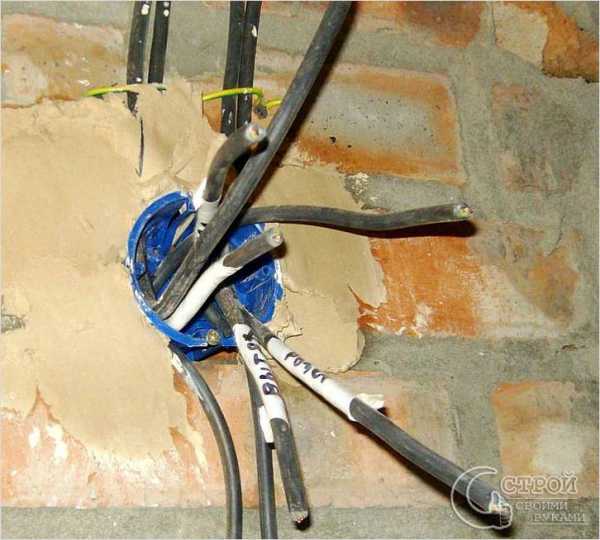

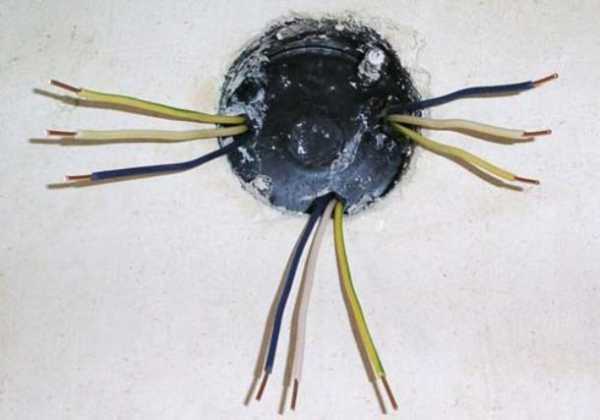

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

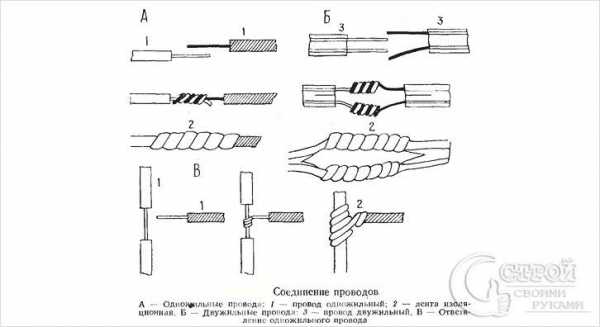

Способы соединения проводов

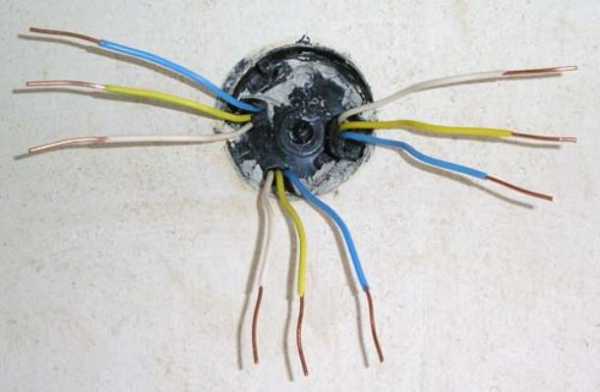

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

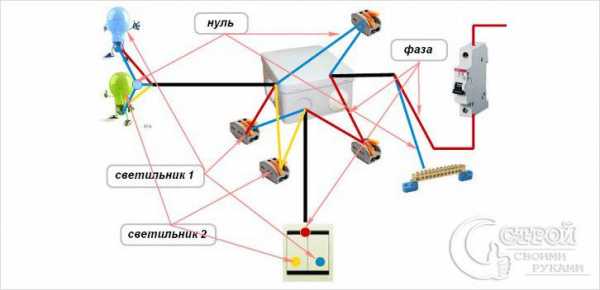

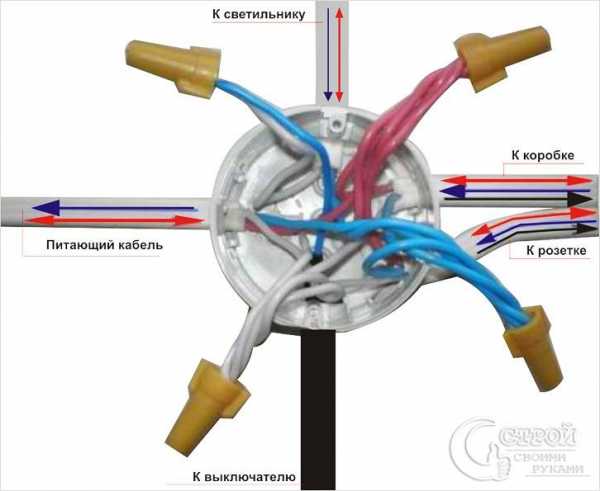

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

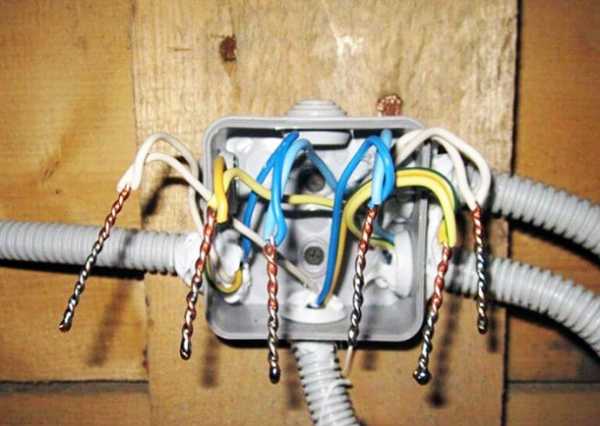

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

stroysvoimirukami.ru

Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

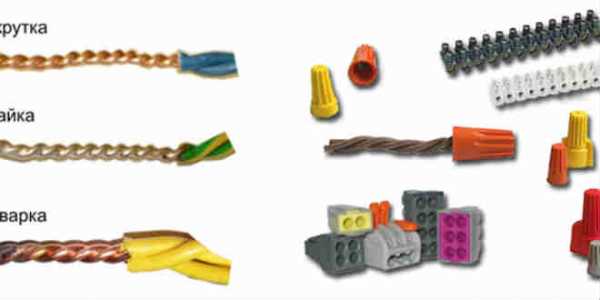

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

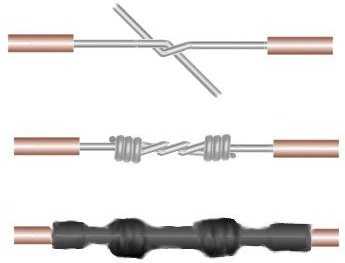

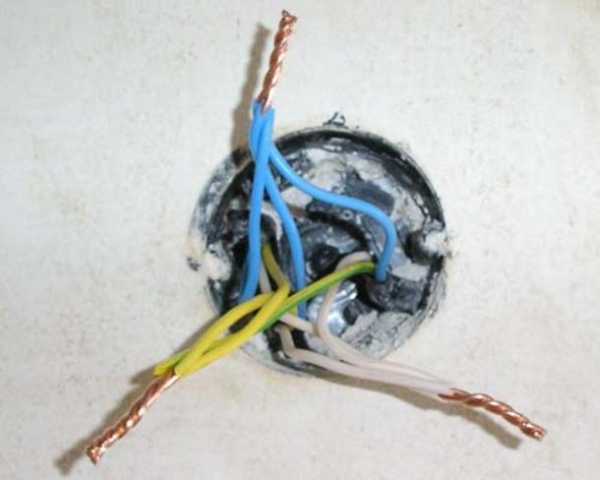

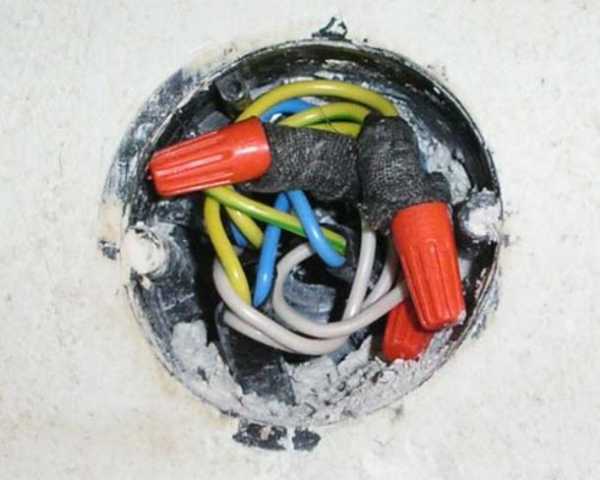

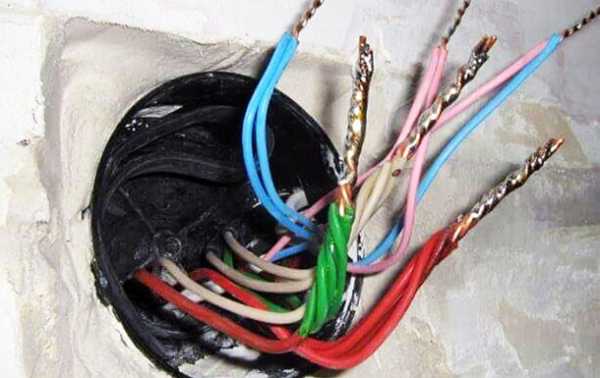

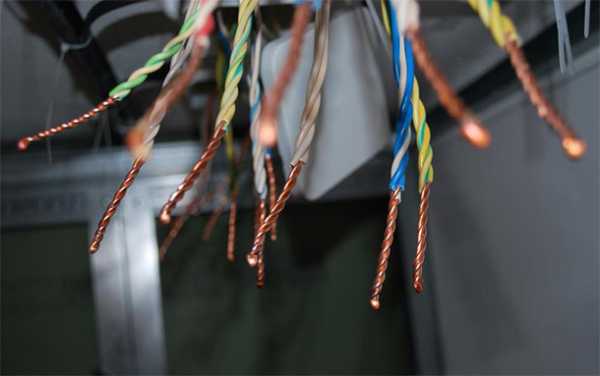

Скрутка

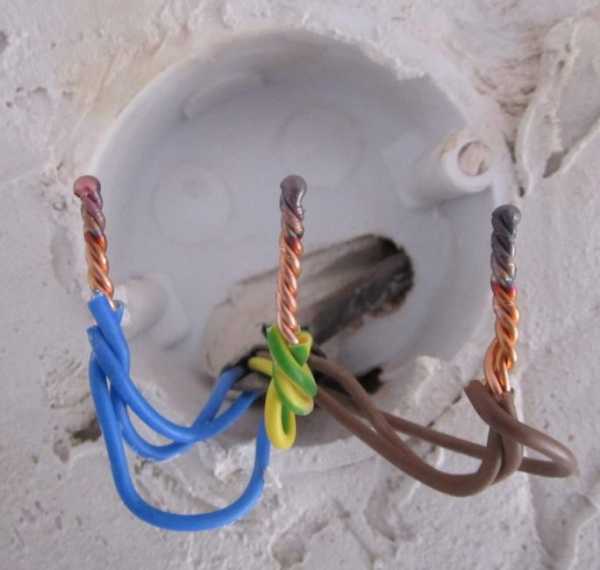

Скрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

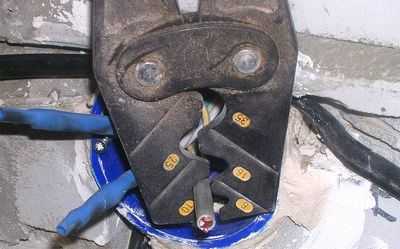

Инструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

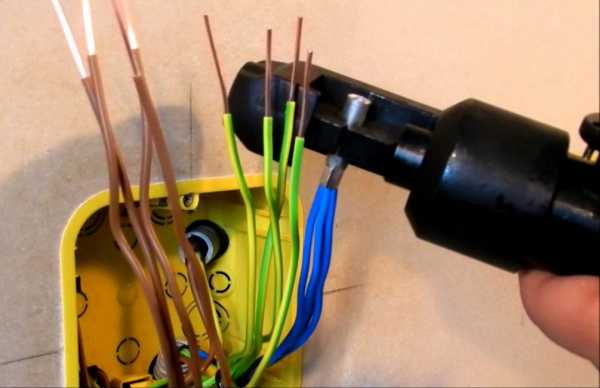

Процесс опрессовки

Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовки

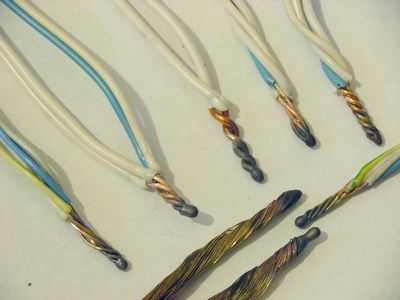

Сварка

Сварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг

Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг

Сварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

Пайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

• счистить с концов проводов примерно по 5 мм изоляции;
• вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

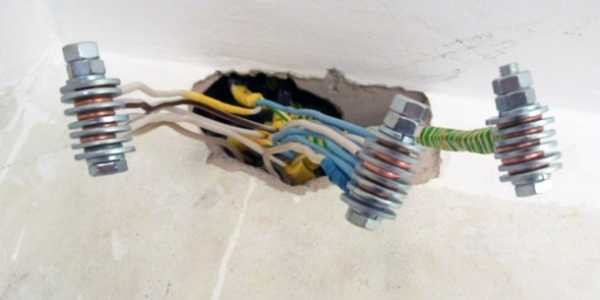

Болтовые соединения

Болтовые соединения

Оконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗО

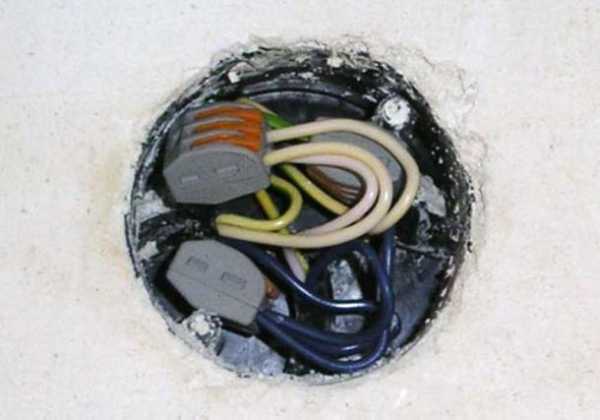

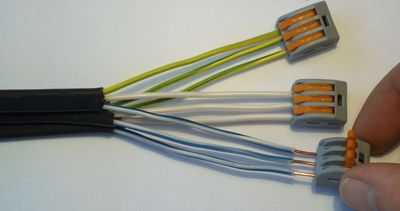

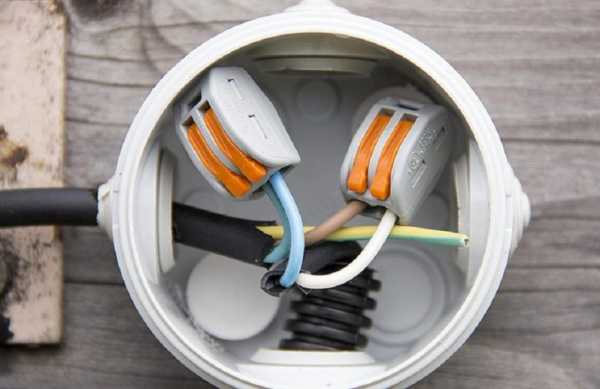

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединения

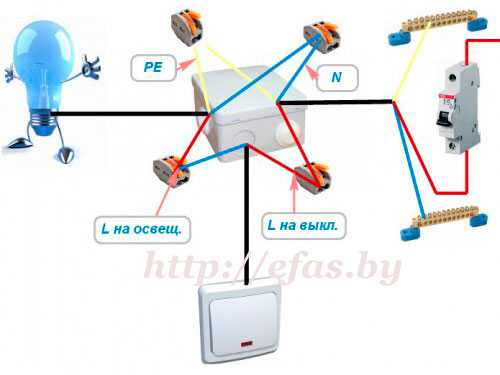

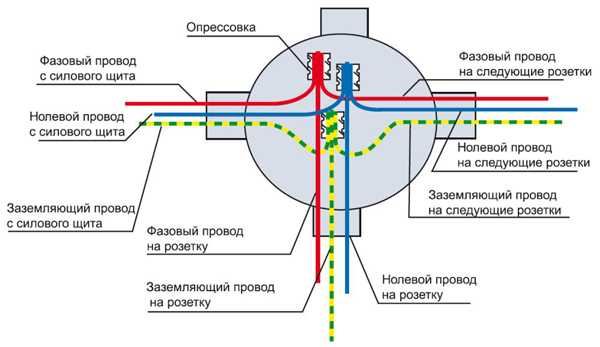

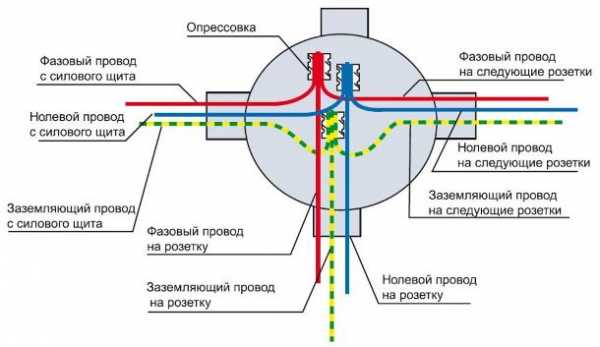

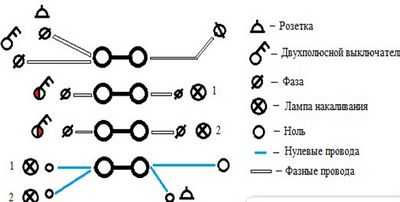

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)

Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильников

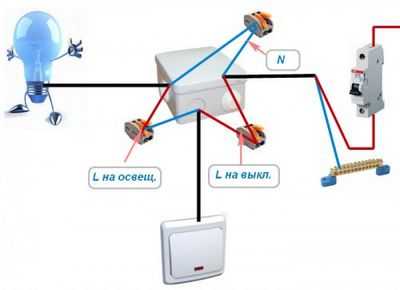

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробке

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

Разметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

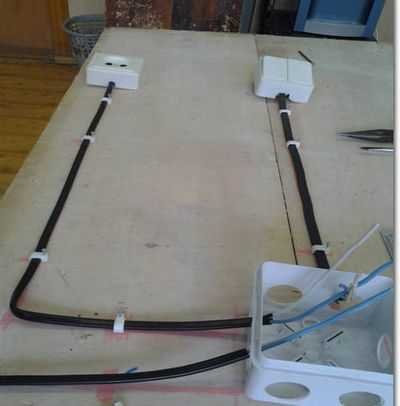

Начало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

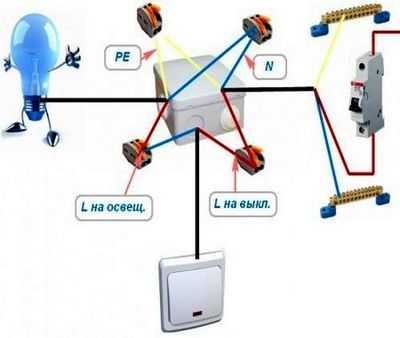

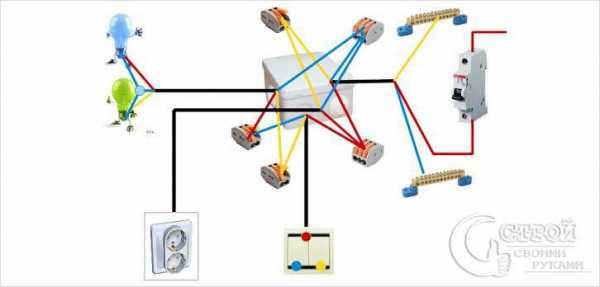

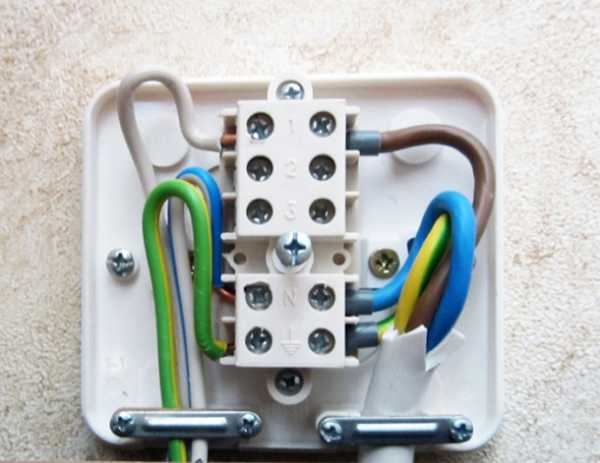

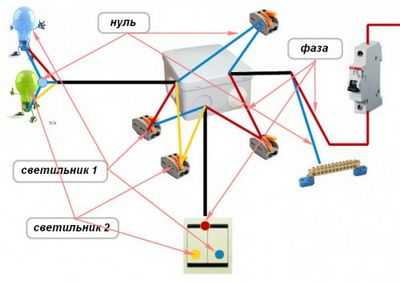

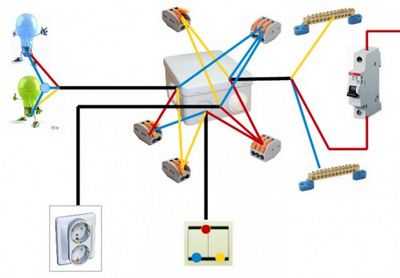

Условная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

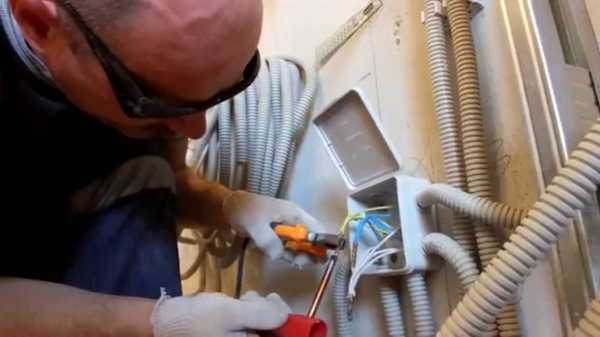

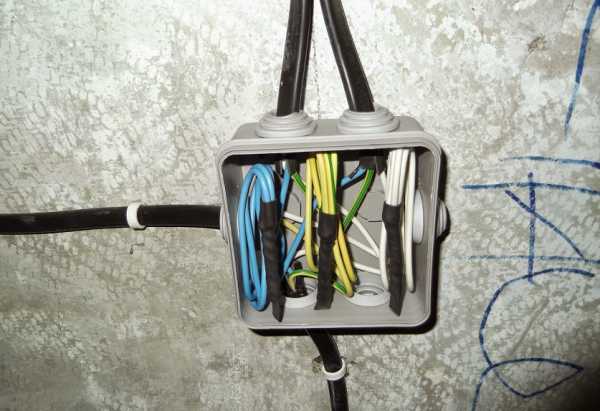

Соединение проводов

Соединение проводов

Соединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

abisgroup.ru

Правильное соединение проводов в распределительной коробке

Любая электромонтажная схема содержит какие-то соединения, разветвления проводов или кабелей. Даже человек, далекий от электротехники, знает, что в его квартире, в каждой комнате, под обоями или штукатуркой находятся специальные коробки, в которых соединяются электрические провода. Их еще называют «дюзовые». Они круглые, сделаны из полимерного материала и закрываются крышкой. Располагают их под потолком (на 20 см ниже). Вот и разберемся, зачем они вообще нужны, и как правильно соединять провода в распределительной коробке.

 Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке. Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить провода, заизолировать место соединения и «закатать» все штукатуркой. Но при этом упускаются из виду некоторые вопросы:

1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
2.  Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
3.  Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
4.  В плане пожарной безопасности преимущество такой коробки неоспоримо.



Способы соединения проводов

1. При помощи клеммных колодок. Этот способ наиболее предпочтителен во всех отношениях. Такие клеммные колодки продаются везде, и стоят они «копейки». Имея небольшие размеры, легко помещаются в распредкоробку. На клеммной колодке находится до двадцати пар контактов. Сама колодка изготовлена из мягкого «пластика», поэтому нужно просто отрезать необходимое количество пар и соединить провода, уложив сборку в коробку. Нужно только подумать о перспективе и оставить еще пару – тройку свободных контактов. Пригодится когда-нибудь;
2.  Пайка проводов. Это довольно проблематично, и маловероятно, что человек, не имеющий опыта в подобных делах, сможет качественно выполнить такую работу. Особенно, если речь идет об алюминиевых проводах. Да и времени это потребует довольно много, и работать неудобно под самым потолком. Поэтому этот способ скорее для профессионала. Лично я всегда пользовался клеммными соединениями — это достаточно надежно и удобно;
3.  Скрутка проводов. Более простой способ, чем пайка, но менее пригодный. Во-первых, если скрутка ненадежная, то провода могут искрить. А что может произойти от одной лишь искры, знает каждый;
4. Опрессовка. Довольно хлопотное занятие, которое требует приобретения термоусадочной трубки, специальных гильз, да и опыта тоже.

Все способы, кроме использования клемм, требуют изоляции соединений проводов. Для этого применяются специальные гильзы, которые надеваются на скрутку. Хотя некоторые «спецы» изолируют обычной изолентой. Опять-таки – это на «любителя», разница между специальными гильзами и хорошей изоляционной лентой в бытовых условиях будет невелика.

masterim.guru

Распайка коробки

 Расключение коробок

   Расключение  распределительной коробки (Распайка) производится опытным специалистом. Согласно ПЭУ, электрические соединения проводов должны выполняться только в распределительных коробках.

Обратившись в ООО «Эфас» вы можете быть уверенны в надежности, качестве, долговечности данной работы. Мы предоставляем гарантию на распайку распределительных коробок 5 лет.  Очень часто можно встретить некачественное соединение проводов, из-за чего может произойти пожар, или просто пропадет напряжение в квартире, доме или на производстве. Помните, что сейчас «специалистов» очень много, но качественную распайку коробки выполнят не многие.

Распайка коробки

Расключение распределительных коробок осуществляется несколькими способами:
Пайка, опрессовка, сварка, использование клемм, Зажимов. Все эти способы можно использовать при расключении распределительных коробок. Самым надежным способом считается опрессовка и сварка, однако это занимает больше времени и требует специального оборудования и опыта.

Коммутация сети

Коммутация это процесс переключения в электрических цепях при замыкании или размыкании различных участков цепи. Каждый элемент электрической цепи (Розетка, выключатель, светильник) сводится в распределительную коробку. Потом в этой распределительной коробке необходимо соединить провода в нужном соотношении, чтобы выключатель был выключателем, а не розеткой и наоборот. Для этого нужно руководствоваться ПУЭ.

Распайка проводов в коробке

Основной шаблон действий при распайки проводов.

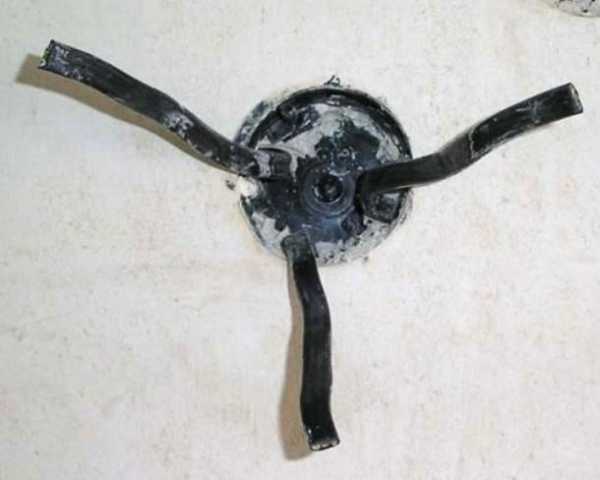

— Заводим кабеля в распределительную коробку (от розеток, выключателя, светильника, питающей линия)

— Обрезаем лишнюю длину кабеля (оставляем примерно 15-20 см)

— Снимаем верхний слой изоляции кабеля до основания коробки

— Снимаем изоляцию проводов нужной длины (примерно для клемм типа Wago 1,5-2 см, для скрутки-5 см)

— Производим соединение проводов согласно схемы

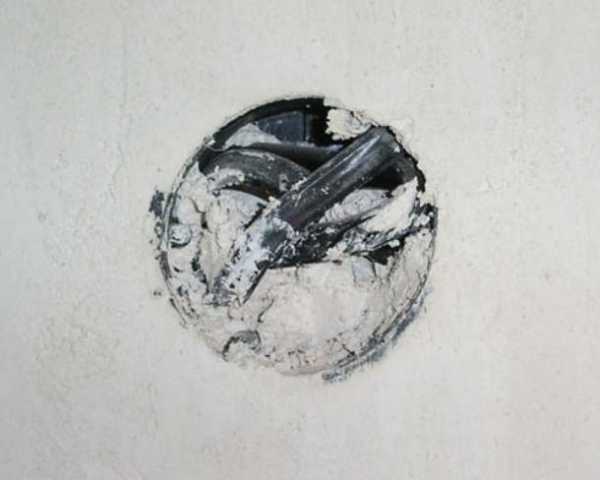

— Укладываем соединения в распределительную коробку и закрываем крышкой



















Вот например стандартная схема

 Схема коммутации

При расключении коробок руководствуйтесь электрической схемой. Как правило стандартный трехжильный кабель имеет следующую расцветку: белый, синий, желто-зеленый, где

белый-фазный проводник и обозначается как «L»

синий-нулевой проводник и обозначается как «N»

желто-зеленый-заземляющий проводник  обозначается как «PE»

Самый оптимальный способ будет при расключении коробок — это скрутка с использованием ЗАЖИМА СИЗ (самоизолирующий зажим) он будет поддерживать скрутку в надежном соединении при максимальных нагрузках.

Распайка электрических коробок

 Расключение распределительных коробок требует особого внимания и должно производиться квалифицированным электриком. После выполнения электромонтажных работ рекомендуем Вам проверить на максимальной нагрузке данную группу (автомат на котором сидит питание коробки). В случаи некачественного расключения на высоких нагрузках вы можете обнаружить запах, искрение, моргание света и другие видимые дефекты из-за некачественного соединения проводов.





Комментарии и размещение обратных ссылок в настоящее время закрыты.

efas.by

Правильное соединение проводов в распределительной коробке

Каждый дом уже оборудован коммуникациями. Чтобы подключить некоторые приборы, потребляющие электричество, важно разобраться в деталях и тонкостях. Сегодня поговорим о том, как совершить соединение проводов в распределительной коробке поэтапно.

Распределительная коробка считается важным объектом в домашней электрической сети, имеющая задачу распределения проводников с целью их использования различными электроприборами. Что же, предлагаем вам досконально разобрать все особенности процесса монтажа электропроводников и их соединения.

Важно! Чтобы облегчить задачу соединения проводников в распределительном коробе, можно воспользоваться пластиковыми клеммами.

Виды соединения проводов в распределительном коробе

Какими методами соединения пользуются?

На сегодняшний день, электриками применяется масса способов, предусматривающих работу с проводами в домашних цепях:

• скрутка проводов в распределительной коробке — это одна из традиционных методик соединения проводников между собой. Однако, опираясь на новейшие стандарты, такой вариант считается ненадежным. Раз уж вы рискуете применять такой метод, для начала выполните зачистку проводников от изоляции. Снимите примерно 10 мм, затем создайте несколько витков: для сечения жилы 1 мм выполняется 5 витков, а с большей толщиной, — достаточно и 3-х;
• прессование — более популярный и не запретный тип соединения. Применяется для такого случая гильза. В этом вопросе не следует использовать кусачки или пассатижи. Идеально приобрести специальные клещи. Для снятия изоляции ориентируются на размеры выбранной гильзы.

Важно! Гильза должна быть изготовлена из точно такого же материала, как и соединяющиеся проводники.

• Сварка проводов в распределительной коробке. После этого метода проводник становится цельным. Преимущество такого метода в том, что теперь кабелю не страшны механические повреждения изоляции или коррозия и окисление. Достаточно снять изоляцию на 15 мм.

  Соединение проводов в коробе по маркировке

• Пайка проводов в распределительной коробке. Данный способ аналогичен предыдущему сварочному. Соединение выполняется при помощи припоя и раскаленного паяльника. Но иногда, этот способ имеет слабые свойства, за счет неправильных манипуляций. Срезаем изоляцию до 15 мм.

Важно! Не рекомендуется использовать такие соединения в местах, где протекают токи с большой силой.

• Использование пластиковых зажимов. Такие средства могут использоваться и для слияния разнородных проводников. Преимущество в быстром соединении жил провода. С концов счищается не более 5 мм изоляции.
• Соединение жил специальными болтами. Такой способ рекомендуется применять в случаях невозможности осуществить иной тип соединения. Болтовое соединение не может гарантировать постоянную прочность, ведь из-за вибраций часто такие соединения разбалтываются. Для монтажа устраняется изоляционный слой 10-15 мм.

Очевидно, что способы соединения проводов в распределительной коробке могут быть различными, поэтому вам следует выбрать достойную методику, подходящую для ваших условий.

Схема соединения проводов в распределительной коробке

Собравшись совершить соединение проводников в распределительном коробе, следует не только разобраться в схеме, но и важно знать точную маркировку кабеля. Благодаря этому, у вас есть шансы создать безопасное, а главное, работоспособное подключение.

Смотрите изображение правильного соединения жил в распределителе.

Схема соединения проводов в коробе

В настоящее время проводка имеет прежнюю маркировку, что и раньше. Например, изоляция нейтрального провода имеет синюю окраску, заземление — чаще всего желто-зеленое, а фаза может быть коричневой или любого другого цвета. Поэтому для правильного подключения соединяются одинаковые по оттенку провода.

Важно! В некоторых отдельных случаях предусматривается соединение и распаивание двух фаз.

Как установить распределительную коробку: порядок действий

В процесс монтажа распределительной коробки, обязательно включаются косвенные действия, однозначно влияющие на правильность методики.

1. Первое что мы делаем, это совершаем подготовку к основным этапам работы. Для этого собираем все необходимые инструменты, в зависимости от вида соединения жил кабеля.
2. Затем выполняем разметку, где указываем размещение объектов потребления, выходящих из распределительного корпуса.
3. Начинается непосредственный монтаж. Все проводники прокладываются через штробы к коробке. Чтобы закрепить кабеля, следует применять специальные скобы из пластика. Иногда применяют мелкие гвозди, но этот способ опасен, так как имеется риск повреждения провода.

   Изоляция соединения проводов в распределителе

4. Вставляем все провода в короб, избавляемся от изоляционного слоя, выбираем определенный метод соединения и непосредственно его производим. После чего, можно использовать жидкую изоляцию для оголённых жил.

Важно! Устранение изоляционного слоя должно проводится в соответствии с выбранными методами соединения проводов. Для каждого из них существуют свои замеры.

5. Убеждаемся в том, что все проводники соединены правильно, проверяем их работоспособность. Для этого подключаем напряжение в электросеть и смотрим, как работают приборы. Если не наблюдается никаких дефектов, значит все совершили правильно.
6. После закрываем коробку и наслаждаемся своей работой.

   Пластиковые соединительные элементы для проводов

Кроме того, в случае производства действий по монтажу распределительной коробки и непосредственного соединения проводников, важно пользоваться стандартными нормативами и ПУЭ. Если есть неуверенность в успешном окончании дела, идеальный вариант — это вызов электриков-профессионалов, ведь неправильное обращение с электричеством опасно для здоровья.

prokommunikacii.ru
