Как правильно установить доводчик на входную дверь – Как правильно установить доводчик на входную дверь

Содержание

на металлическую и не только, схема, инструкция и видео

Качественный и правильно установленный доводчик двери позволяет не только продлить срок её службы, но и сохранить тепло в помещении благодаря обеспечению автоматического плавного и бесшумного закрывания. Процесс монтажа может отличаться в зависимости от типа самого устройства или двери, но, как правило, не вызывает больших затруднений. Именно поэтому его можно выполнить своими руками.

Назначение доводчиков

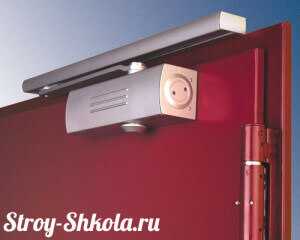

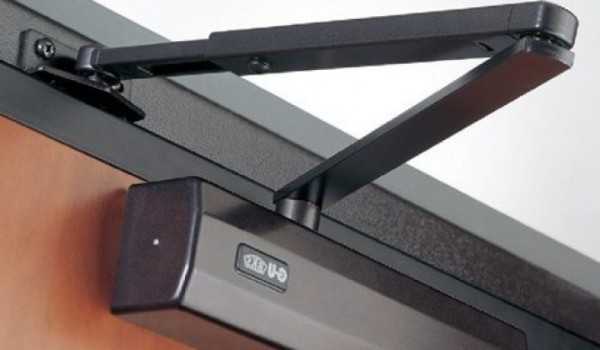

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

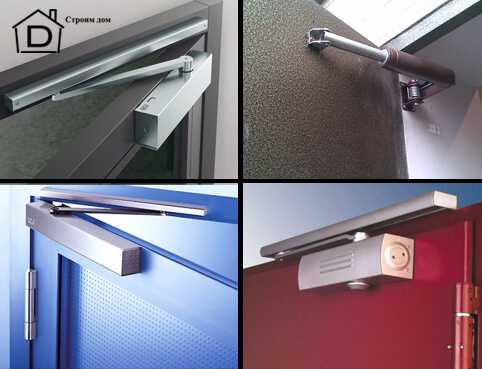

Виды

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

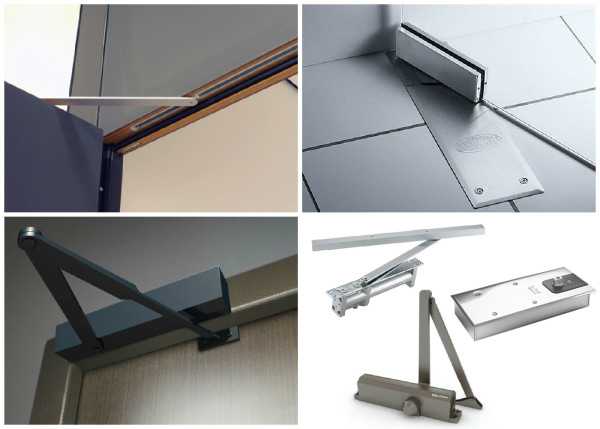

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

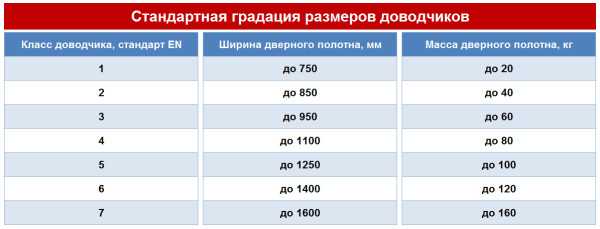

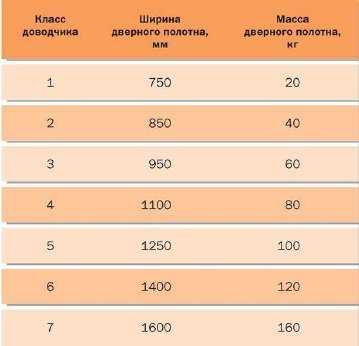

Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

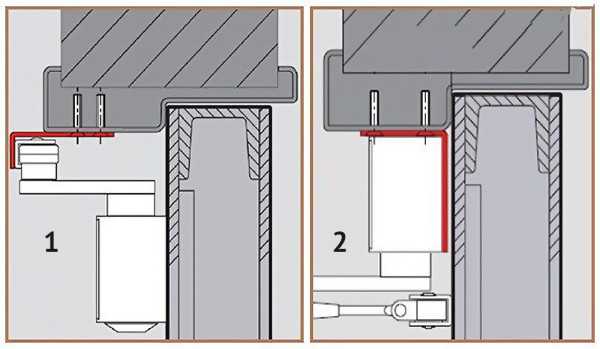

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально.

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

Регулировка

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

[embedyt]http://www.youtube.com/watch?v=6wKSVbaVRq0[/embedyt]

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Оцените статью:

Поделитесь с друзьями!

postroika.biz

Установка и регулировка дверного доводчика

Доводчики предназначены для автоматического плавного закрывания дверей. Использование доводчика является обязательным условием при установке домофона и кодового замка, кроме того, доводчики используют в общественных учреждениях, на входных дверях подъездов и калитках, в частных домовладениях.

Как установить доводчик на дверь

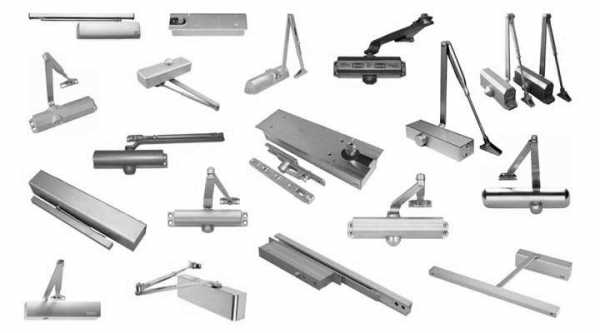

Виды доводчиков

Прототипом доводчика была пружина, закрепленная одним концом на двери или калитке, а вторым – на дверной коробке или столбе, рядом с петлями. Отрегулировать такой «доводчик» порой было сложно, и дверь тяжело открывалась, а  при закрытии громко хлопала. Современные доводчики бесшумны и обеспечивают плавное закрывание дверей без рывков. Конструктивно доводчики различаются по месту установки, типу механизма и способу действия.

Накладные доводчики устанавливают на верхней части двери или дверной коробки, скрытые – встраивают в дверное полотно. Бывают доводчики нижней установки, обычно их устанавливают на стеклянных дверях учреждений. В этом случае механизм располагается в точке нижней опоры двери.

Наиболее распространены и просты в установке накладные верхние доводчики, со скользящей или реечной шиной. Они состоят из механизма в силуминовом корпусе, рычага и скользящего прутка с крепежным башмаком или рейки. Для регулировки силы и скорости закрывания дверей предусмотрены регулировочные винты. В комплекте с доводчиком часто идет монтажный шаблон в масштабе 1:1, по которому удобно делать разметку. Виды монтажа накладного доводчика рассмотрены в этой статье.

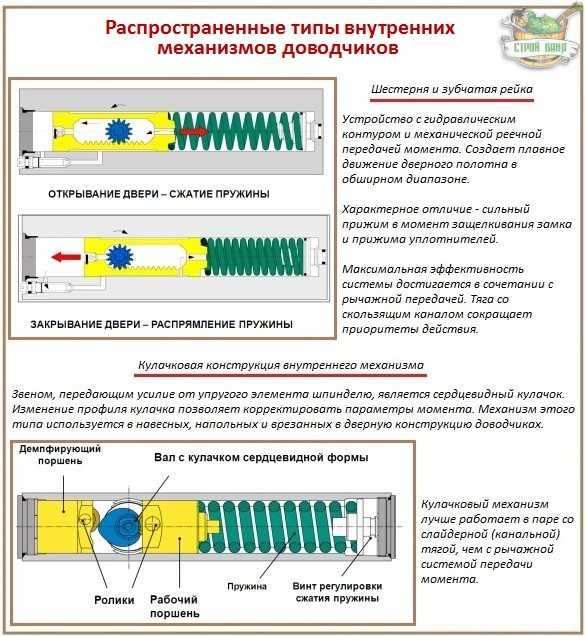

Внутренний механизм современного доводчика состоит из пружины, работающей при открывании двери на сжатие, и шестерни с зубчатой рейкой или кулачкового механизма. В доводчиках, идущих в комплекте с кодовым замком, обычно используют первый тип механизма, отличающийся повышенным усилием в конечный момент закрывания двери, что важно для защелкивания замка. Кулачковые механизмы обладают более плавным закрытием, их чаще применяют в реечных доводчиках.

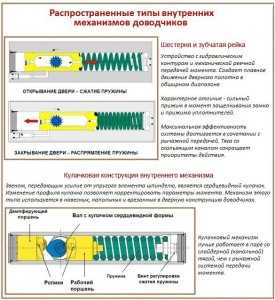

Конструкции внутренних механизмов доводчиков

Способы и виды монтажа

Доводчик накладного типа можно устанавливать как снаружи, так и внутри помещения. Если речь идет о межкомнатных дверях, выбирают стандартный способ установки: корпус доводчика крепят на дверь со стороны открытия, а пруток с башмаком – на дверную коробку.

На двери, ведущей на улицу, лучше устанавливать доводчик с внутренней стороны, это убережет его от вредного воздействия влаги и пыли. Кроме того, в морозы доводчик, установленный с уличной стороны, может промерзнуть, и дверь невозможно будет закрыть вообще.  Поэтому при малейшей возможности выбирают внутреннюю установку. В этом случае монтаж доводчика зависит от конструктивных особенностей и направления открывания дверей. По правилам пожарной безопасности внешние двери должны открываться наружу, следовательно, придется крепить корпус доводчика на дверной косяк или по параллельной схеме, на дополнительную монтажную планку.

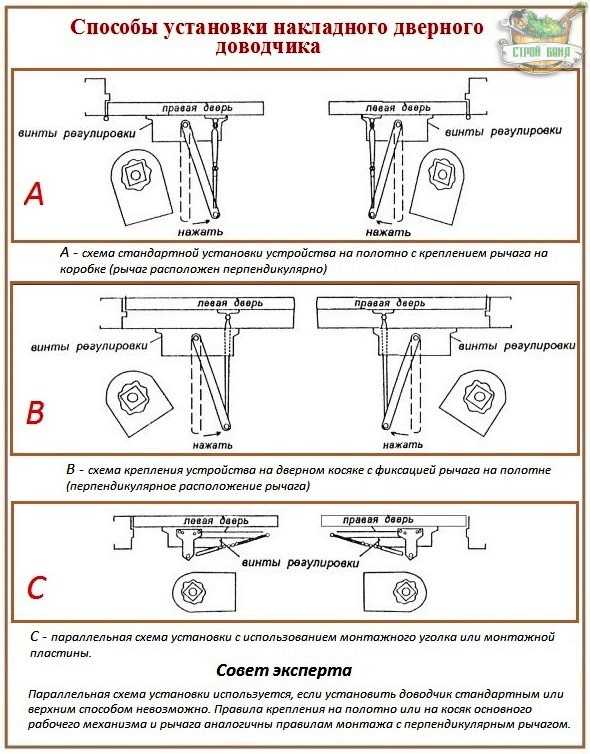

Способы установки накладного доводчика на дверь

Технология установки доводчика

  1. Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
  2. Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей.  Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» — корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

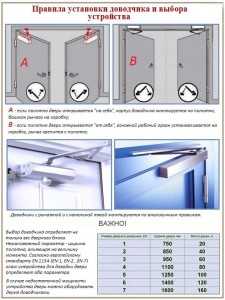

    Правила установки доводчика

  3. Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
  4. Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
  5. С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

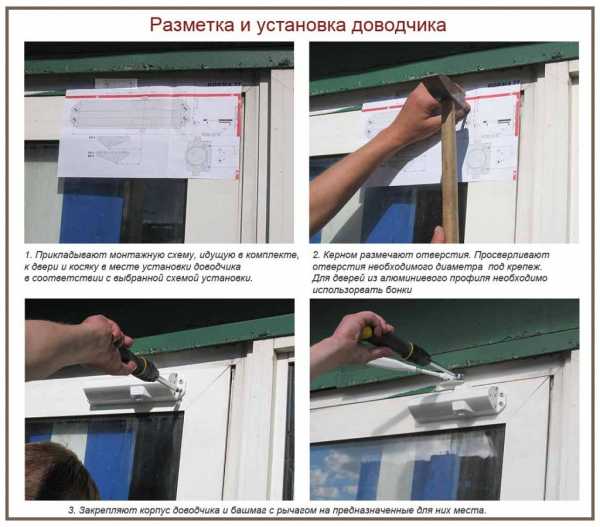

    Разметка и установка доводчика

  6. Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» ­­­– без дохлопа.

    Установка и регулировка рычага (с дохлопом) и без дохлопа

  7. Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

    Регулировка скорости закрывания дверей

  8. При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов. Скорость и усилие в конечной зоне для успешного захлопывания двери  должны быть чуть больше, однако существенной разности скоростей следует избегать.
  9. При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
  10. Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

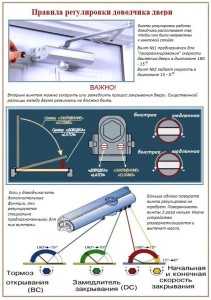

    Правила регулировки доводчика двери

Нестандартные схемы установки

При невозможности установить доводчик по стандартной схеме прибегают к установке дополнительных монтажных планок или уголка. Их конструкцию в каждом отдельном случае приходится разрабатывать по месту, учитывая все нюансы.  При нестандартной установке возможны следующие варианты:

А.      При невозможности крепления рычага к дверной коробке устанавливают монтажный уголок, закрепляя его саморезами в горизонтальной плоскости. Рычаг крепят к уголку изнутри.

Б.      Корпус доводчика устанавливают на уголок, закрепленный за верхний откос  дверной коробки, а рычаг крепят к двери.

В.      На дверь устанавливают монтажную пластину, выходящую за верхнюю кромку полотна, на нее крепят  корпус доводчика. Рычаг крепят обычным образом к дверной коробке.

Г.       Монтажную подвесную пластину крепят к дверной коробке, на нее устанавливают сам доводчик, а рычаг крепят к дверному полотну.

Д.     Доводчик крепят к двери стандартным способом, а рычаг – к монтажной пластине, увеличивающей площадь дверного откоса.

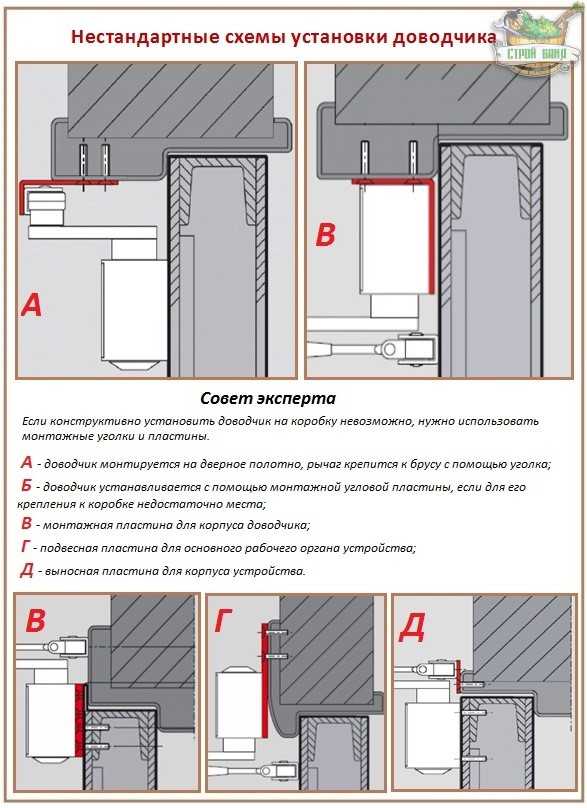

Нестандартная схема установки доводчика

Эти способы крепления позволяют закрепить доводчик на самых нестандартных дверях и калитках без уменьшения его функциональности и надежности.

Для продления срока службы доводчика в процессе эксплуатации не рекомендуется прикладывать усилия при автоматическом закрывании дверей, торопить или, наоборот, сдерживать дверь. При необходимости блокировки дверей, например, при переезде, необходимо отсоединить рычаг от доводчика, но не стопорить дверь различными распорками. Доводчик, установленный снаружи двери, нужно защищать от прямого попадания осадков, беречь от промерзания масла. При соблюдении этих несложных правил дверной доводчик будет служить верой и правдой долгие годы.

stroyvopros.net

Установка доводчика на металлическую дверь: фото, видео, инструкция

Оптимальной защитой для жилья наряду с другими средствами является металлическая дверь. Для людей, живущих на высоких этажах, это вообще единственный способ проникнуть в квартиру. Эксклюзивные случаи из истории криминального мира единичны и на общую статистику особо не влияют. Надежная металлическая дверь всегда ассоциировалась с непреодолимой преградой и вселяла уверенность в неприкосновенности квартиры. Поэтому все чаще жители новостроек, делая ремонт в квартирах, первым делом ставят входную дверь.

Эволюционное развитие во всех областях деятельности привело к повышению требований к каждому элементу окружающих устройств. Коснулось это и дверей. Особенно остро встал вопрос тогда, когда в массовом порядке стали ставить их при входе в подъезды. Часто нерадивые соседи забывали закрывать двери или так ими хлопали посреди ночи, что заставляли просыпаться даже жильцов из соседних домов. Установка доводчика на металлическую дверь легко решала эти вопросы.

Установка доводчика на входную дверь поможет решить проблему несанкционированного шума при открытии или закрытии

Оптимальным способом решения этих задач становилась установка небольшого, но функционально важного устройства – доводчика.

Устанавливаем на входную дверь доводчик

Появился он достаточно давно, но эксклюзивное производство штучных образцов могли позволить себе лишь не бедные люди или престижные офисы с претензиями и пафосом. Но сама идея была чрезвычайно интересна и рано или поздно должна была пробиться к массовому потребителю. В конце концов, так и случилось. Более того, производители максимально унифицировали изделия и упростили до минимума процедуру монтажа. Теперь, мало-мальски знакомый с хозяйственными вопросами мужчина, может самостоятельно установит этот прибор на входную дверь. Специальных навыков и особых инструментов не надо. Но для начала следует разобраться с нюансами предмета разговора.

Виды доводчиков

Разнообразие моделей различных производителей и заложенный в них потенциал для решения одной или нескольких задач, несколько затрудняют четкую и ясную классификацию. Поскольку выстраивая логически обоснованный список по одному параметру, можно с успехом переписать его в обратном порядке по другим характеристика. Впрочем, один важнейший критерий все же остается неизменным для всех типов доводчиков. Это его мощность, то есть способность поддерживать правильную работу при определенной нагрузке. По этому вопросу полная ясность. Габариты и масса двери являются определяющими при разделении на классы. Принято 7 категорий доводчиков, где первая цифра ширина двери, а вторая ее масса:

  1. 750 мм – до 20 кг.
  2. 850 мм – до 40 кг.
  3. 950 мм – до 60 кг.
  4. 1100 мм – до 80 кг.
  5. 1250 мм – до 100 кг.
  6. 1400 мм – до 120 кг.
  7. 1600 мм – до 160 кг.

Важным будет и то, где будет эксплуатироваться устройство. В естественных условиях, с полной нагрузкой при сезонных изменениях окружающей среды или же в стабильных условиях жилого помещения. Обратить на это внимание необходимо по простой причине – комнатный доводчик при морозе, дожде или сильной жаре просто заклинит и сломается. В квартире же он может прослужить долгие годы.

Выбираем доводчик по виду и типу

По месту фиксации на двери разделяют три вида:

  • Верхний. Самая популярная конструкция. Находясь над головой, не мешает передвигаться. Монтаж возможет на любой тип двери.
  • Нижний. Применяется гораздо реже по причине невозможности установки в некоторых случаях, поскольку требуется определенной место для крепления механизма.
  • Скрытый. Пожалуй, оптимальный способ установки доводчика. Его иногда называют рамный, потому, что основной механизм находится внутри двери. Монтаж на готовую дверь сопряжен с некоторыми трудностями. Металлическая дверь в готовом виде труднообрабатываема. Требуется специальный инструмент и квалификация мастера с опытом. Чаще всего устанавливается при производстве и поставляется потребителю уже в собранном виде.

Конструктивные особенности конечному потребителю не так важно знать, однако отметить можно то существуют два основных направления. Первый – это механизм с рычажной тягой. Наиболее распространенный вид по причине высокой надежности и демократичной цене. Механизмы просты в установке и возможна самостоятельная работа. Крепление со скользящей тягой более позднее поколений доводчиков. Требуют более точной установки и капризны к изменениям окружающей среды. Устанавливаются исключительно внутри помещения. Но в работе они чрезвычайно комфортны и имеют прекрасный внешний вид. Особенно они приглянулись дизайнерам офисов, поскольку такая технологическая деталь придает динамику и является элементом, подчеркивающим стиль.

Еще одна опция предусмотрена для всех видов доводчиков – это стопорный механизм. Наличие такой особенности позволяет фиксировать дверь в одном или нескольких положениях. Особенно удобно это во время перевозки мебели. Впрочем, для мам с колясками и детскими велосипедами и пожилых людей это будет нелишним. У многих еще остались воспоминания о пружинах на входных дверях. В некоторых случаях всегда стремившаяся захлопнуться дверь раздражала. Иногда пружину приходилось снимать. С установкой доводчиков на металлические двери таких проблем не существует.

Подготовка к монтажу

Эта процедура без сомнения важна, и ошибка на данном этапе может сильно затянуть операцию. Но производители сделали все, чтоб установщику было удобно работать. Поэтому главной задачей становится внимательное ознакомление с инструкцией. Аккуратно следовать рекомендациям и пошагово выполнять операции, значит успешно справиться с поставленной задачей. Нужно проверить наличие всех деталей комплекта поставки и приготовить необходимый инструмент.

размечаем места крепления и производим монтаж дверного доводчика

Разметка места крепления

Каждая модель доводчика имеет свои особенности. Проходя производственные проверки, специалисты определяют оптимальное положение устройства. Пренебрегать этим опытом не следует. Четкое следование предписанным пожеланиям позволит по окончании монтажа насладиться правильной работой доводчика. Почти всегда в комплекте есть шаблон, по которому размечаются отверстия для крепежных элементов. Расположение его относительно края двери также указывается в инструкции. Это важно. Ориентация доводчика по плоскости двери имеет оптимальные зоны, фиксируя устройство в которых КПД и срок службы максимальные. Возможны варианты крепления механизма к двери и к коробке. В инструкции, как правило, указание по этому вопросу есть. Но в случае отсутствия документа существует правило: если дверь открывается на себя, то механизм крепится на дверь, а рычажная планка к коробке, если открытие от себя, то соответственно наоборот. Хотя современные модели имеют четко расписанные рекомендации, что и куда крепить и вряд ли это вызовет проблемы.

Следуем инструкции при установке доводчика

Монтаж основных механизмов

Имеющийся шаблон скотчем фиксируется на двери в нужном месте. Затем по нему размечаются будущие отверстия. Лучше сделать сначала отметки керном. В противном случае сверло может «увести». Диаметр сверла и его заточку проверяют на ненужном куске металла. Заниженный размер существенно затруднит или сделает невозможным нарезку резьбы. В слишком большой диаметр нельзя будет надежно зафиксировать винт или болт. Ответные отверстия в коробке тщательно проверяются перед сверлением. Для этого прикручивается доводчик и в собранном состоянии при закрытой двери накладывается крепление рычага или специальная планка из поставляемого комплекта. Если разметка точно совпадает, то можно спокойно сверлить. В готовом виде механизм должен свободно функционировать в заданном режиме, а сам корпус надежно, без перекосов зафиксирован в нужном месте.

При выборы модели доводчика для продления срока службы важно решить, где он будет использоваться: в помещении или под открытым небом.

Регулировка доводчика

После окончания монтажа приступают к последней операции. Регулировка проводится вращением соответствующих винтов. Направление вращения и оказываемое при этом действие прописаны в инструкции.

Регулируем доводчик по скорости и амплитуде закрытия

Стандартная модель имеет всего два регулировочных винта. Один из них отвечает за общую скорость движения дверного полотна, а второй за последний этап закрытия – полную доводку до финального положения. Дополнительная регулировка есть у доводчиков оснащенных дополнительными функциями. Как то, принудительное замедление, не позволяющее резко открыть дверь и фиксатор положения. Стопорный механизм может быть различных конструкций. Наиболее распространено устройство с остановкой возврата двери при открытии двери больше критического угла. Легким движением, возвращая полотно в зону действия основного механизма, реанимируется стандартный процесс. Не стоит забывать об отделке дверного проема после установки входной двери и доводчика.

Время от времени, под действием износа или вызванных изменениями влажностных или температурных факторов изменяется алгоритм движения. В этом случае бывает достаточно легкой подстройки регулировочных винтов. Ухода за самим механизмом не предусмотрено. До окончания срока службы, заявленного в документации, самостоятельных действий потребителя не требуется. Однако заботливые и рачительные хозяева многократно превышают гарантии производителя. Для увеличения срока работы можно раз в два-три года менять смазку и удалять грязь с механизма. Доводчики, установленные на внешней стороне входа и подвергающиеся агрессивному атмосферному воздействию, часто требуют сезонной регулировки.

abvmaster.ru

Правильная установка доводчика на дверь

Здравствуйте читатели моего блога, сегодня я хочу посвятить время доводчикам и узнать, как правильно установить их на полотна. Наверняка кто-то думал, что они не нужны, что это бесполезная трата денег. Давайте разберемся, нужны ли они и на какие двери их устанавливают.

Виды доводчиков

Для начала, я расскажу немного о доводчиках, что они представляют собой. Доводчик крепится на дверные полотна, и делает закрывание двери тихим и плавным. С доводчиком дверь закрывается самостоятельно, и аккуратно. Благодаря ему полотно дольше прослужит.

Доводчики делятся на три вида, выбор не большой, но можно подобрать по вкусу.

Верхние доводчики, самые распространенные,  легки в установке. Их можно увидеть на входных дверях в здании.

Устройства механизма делятся на два вида:

  1. Зубчатый привод, популярный вид;
  2. Со скользящим стержнем. Есть шансы вырваться вперед по популярности.

Напольные (нижний), такой вид доводчика выйдет немного дороже, способ монтажа сложнее. Отличие между «верхним» и «нижним», в том, что у второго вида отсутствует рычаг приводящий ось в движение. Очень хорошо подходит для дверных конструкций, которые открываются в обе стороны. Напольный доводчик, можно увидеть на стеклянных дверях.

Скрытые доводчики. Такой вид практически не заметен. Монтируется в дверь при ее изготовлении, нижняя часть устанавливается в пол.

Они делятся на два вида:

  1. Скользящий стержень – схож с верхними доводчиками, отличается своей миниатюрностью, легко спрятать в дверном полотне или коробке;
  2. Петля-доводчик – маленькое на столько, что вся система встроена в дверную петлю. Очень удобный вид доводчика, имеет ряд недостатков. Первый, его нельзя установить на массивные полотна, а из-за размера теряется рабочий ресурс, такую систему стоит правильно установить иначе все будет «впустую».

Классификация доводчиков

Поскольку вес и размер полотен различен, а наугад покупать количество доводчиков нет смысла. Так как на дверную массу в 20 кг. не нужно большого количества доводчиков, ведь от их переизбытка дверное полотно будет открываться сложнее.

Класс Ширина двери (см.) Масса двери (кг.)
1 до 7,5 до 20
2 от 7,5 до 8,5 от 20 до 30
3 от 8,5 до 9,5 от 30 до 50
4 от 9,5 до 11 от 50 до 80
5 от 11 до 12,5 от 80 до 100
6 от 12,5 до 14 от 100 до 120
7 от 14 до 16 от 120 до 160

Думаю, эта таблица поможет разобраться с количеством приобретения доводчиков на дверь.

Какой доводчик выбрать

Выбор зависит от пропорций дверной коробки, от веса и размера. Можно взять два вместо одного, но более мощного.

Для дверей расположенных внутри помещения используют от 3 до 5 класса. Если дверная конструкция достаточно легкая, то можно использовать классы ниже, например 1 или 2. Если дверное полотно достаточно тяжелое, то необходимо выбирать из 5 и 6 класса. А 7 класс подходит для бронированной двери.

Принцип действия

Он состоит из корпуса с механизмом, и рычажной тяги. Механизм оснащен мощной пружиной, она расположена в капсуле с маслом, когда происходит сжатие (когда открывают дверь), пружина плавно возвращается в первоначальное положение (происходит закрытие полотна). Думаю, более подробно описывать механизма работы не имеет никакого смысла. А принцип работы понятен.

Установка доводчика на дверь (способы и виды монтажа)

Сколько фирм изготовителей столько и инструкций по установке доводчиков. Однако принцип установки конструкций похож, поэтому для некоторых видов крепление одинаково. Играет роль дверь, точнее в какую сторону она открывается. Для межкомнатных полотен это не играет ни какой роли. Для уличных дверей, механизм устанавливается с внутренней стороны, чтобы на него не попадала влага и пыль.

Дверь открывается «на себя», доводчик крепим сверху возле петель. Дверь открывается «от себя», корпус доводчика закрепляем к коробке (стене), а рычаг непосредственно на само полотно.

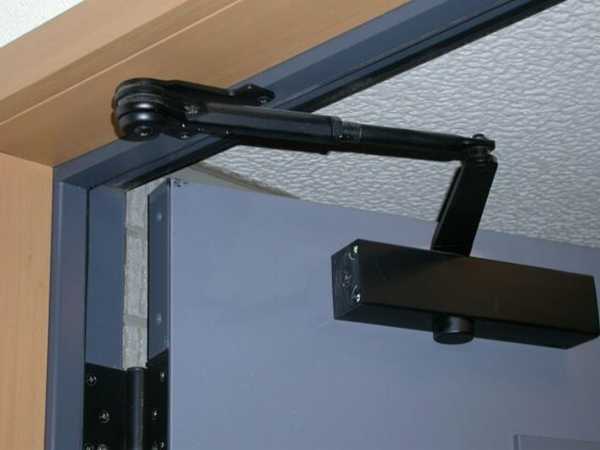

Установка доводчика на металлическую дверь


Первое, что приходит в голову — сомнение, по поводу установки доводчика и кажется, что эта задача невыполнима, но на самом деле с ней может справиться и новичок. С каждым доводчиком должна идти инструкция с шаблоном, который облегчит всю работу.

Как установить доводчик на металлическую дверь:

Схему приложить на внутренней стороне полотна, чтобы механизм расположился в верхнем углу (со стороны петель), а рычаг – на коробке или стене. Для удобства закрепить схему скотчем. Через нее нанести метки для будущих мест крепления и высверлить с помощью сверла по металлу. Далее прикручиваем корпус и лапку от рычага к коробке (а рычаг изначально поделить на 2-е части). Потом его одеваем на вал и закрепляем. Берем боковой рычаг и ставим таким образом, чтобы он был перпендикулярно двери, и крепим его с основным рычагом. После этих работ остается выставить угол и скорость закрытия, это все регулируется с помощью специального ключа. Работа выполнена, одеваем защитный колпачок.

Установка доводчика на пластиковую дверь

Прикладываем шаблон на дверное полотно и оставляем метки для отверстий. Отверстие не должно превышать глубины более чем 1,5 см. Корпус устанавливаем так, чтобы регулировочные винты были со стороны петель. А дальше устанавливаем, так же как и для металлической двери.

Варианты правильной установки доводчика на дверь

Правильная установка доводчика, требует грамотного подхода к работе, и учтите некоторые нюансы:

  1. Схема, которую вы найдете при покупке, будет выполнена по масштабу 1к 1;
  2. В комплект входят два крепления, один для пластиковых и деревянных дверей, а второй для железных конструкций. Вам стоит только разобраться и нанести метки для крепежа;
  3. Стоит за ранее приготовить инструмент, который пригодится для монтажа такой системы;
  4. Не регулируйте доводчик без надобности или, по крайней мере, пока не прочитали инструкцию.

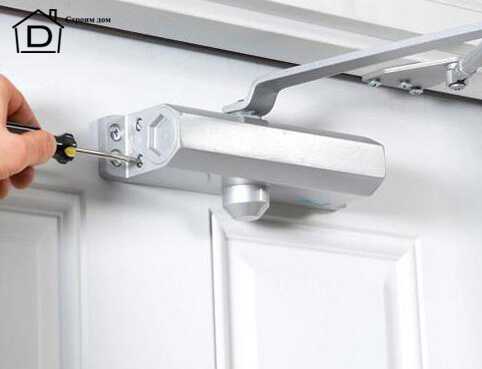

Регулируем доводчик на двери после установки

Для каждой фирмы свои настройки и регулировки. Внимательно ознакомитесь с ней во избежание поломки.

У некоторых конструкций регулировка одинаковая. На одной из сторон корпуса расположены 2-а регулировочных винта, их необходимо подкручивать, но только чуть-чуть, так как 2-а оборота приведут к разгерметизации капсулы, а это приведет к замене механизма, поскольку дома его отремонтировать невозможно. Думаю, за ремонт тоже придется немало заплатить, а даже если его и починят, то срок службы все равно снизится.

Пол-оборота уже заметно изменяют скорость закрытия, если повернуть винт по почасовой стрелке, то скорость закрытия дверного полотна будет увеличена, а если против часовой стрелки, то ход полотна замедлиться.

Перед регулировкой, убедитесь в том, что она действительно необходима. Если да, то крутите по пол оборота.

Подрегулировать «дохлоп», он начинает свою работу от 15 см. до закрытия полотна, подкрутите второй винт. Действия аналогичные, как и для обычной регулировки доводчика.

Правила, которые нужно соблюдать при эксплуатации доводчиков

Существует несколько вещей, которых делать нельзя, когда установлен доводчик.

  • Первая распространенная ошибка, когда пытаемся помочь двери быстрее закрыться, давим на нее. Этого не стоит делать, иначе механизм сломается гораздо быстрее, чем должен.
  • Вторая не менее распространенная ошибка – катание на двери, плохо отразится на доводчике и на петлях. Так что стоит уследить за детьми, или доходчиво объяснить, что так делать нельзя.
  • Третья ошибка, держать дверь в открытом положении или подкладывать под нее какие-нибудь предметы для фиксации в открытом положении. Для таких случаев, на доводчике есть функция фиксации. Но это стоит учесть еще до покупки доводчика, так как есть специальные механизмы, которые предназначены для удержания полотен в открытом состоянии. Для таких целей выбирайте функцию hold-open.

На этом моя статья завершается, мой вам совет, выбирайте доводчики, подходящие для Вашей двери и правильно рассчитайте их класс. Ведь как видите, есть много нюансов, на которые стоит обратить внимания.  Ведь когда знаешь, по какой причине может произойти поломка, можно этого избежать. Удачи вам!

Монтаж доводчика двери видео

Похожие записи

stroimdoom.ru

Установка доводчиков дверей своими руками: инструкция, схема

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

  • карандаш, линейка;
  • уровень;
  • дрель, сверло;
  • шуруповерт, отвертка;
  • шестигранник.

Краткая инструкция

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

  1. Закрепляем шаблон.
  2. Намечаем места для сверления.
  3. Делаем отверстия под саморезы.
  4. Закрепляем корпус.
  5. Закрепляем рычаг.
  6. Крепим его ответную часть.
  7. Настраиваем и фиксируем длину ножки.
  8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

dveridoc.ru

Как установить доводчик на дверь своими руками: инструкция

Доводчик позволяет добиться плавного движения двери и плотного прилегания при закрытии. Сама конструкция несложная, но в зависимости от модели и условий эксплуатации, различается и специфика монтажа. Далее мы подробно рассмотрим существующие виды механизмов, что выбрать и как правильно установить дверной доводчик.

Специфика монтажа зависит от конструкции изделия и условий использования

Основные функции

Перед тем как поставить доводчик, нужно разобраться в его предназначении и возможностях. В первую очередь, этот нехитрый механизм обеспечивает плавное и бесшумное закрывание двери, иначе говоря, доводит её до нужного положения. За счет плотного прилегания полотна к дверной коробке удается сохранить в помещении тепло зимой и прохладу летом.

Стандартные функции любой подобной системы: автоматическое закрывание и регулировка скорости движения полотна, иногда — фиксация в открытом положении. Дорогие модели оснащены рядом дополнительных возможностей, которые позволяют устанавливать контроль доступа, время на проветривание помещения, блокировать положение двери и многое другое.

Главная функция — автоматическое плавное закрытие входа в помещение

Виды механизмов

Чтобы разобраться, как правильно установить доводчик на двери, необходимо рассмотреть их модификации.

По типу монтажа различают:

  • Накладные – такие модели крепятся сверху дверной системы на полотно, коробку, стену или вспомогательные конструкции.
  • Напольные – идеально подходят для стеклянных дверей, монтируются внизу, с одной стороны к створке, с другой – непосредственно к полу.
  • Скрытые – самостоятельно установить такие доводчики вряд ли получится, поскольку они располагаются внутри полотна.

Основные разновидности моделей

По принципу передачи вращающего момента выделяют:

  • Рычажные – самый простой механизм, который состоит из пружины и гидросистемы, заполненной маслом с целью обеспечения амортизации.
  • Слайдовые – в корпусе скользит свободный элемент, сила трения тормозит движение полотна, за счет этого достигается плавное закрывание.

Внутренний механизм может быть двух типов: кулачковым или зубчатым. Первый вид обеспечивает плавное движение, поэтому чаще всего используется для слайдовой конструкции. Более грубым является зубчатый, такие доводчики устанавливают на тяжелые двери с кодовым замком, чтобы за счет шестеренок обеспечить дополнительное усилие при закрывании.

Также существуют упрощенные модели для межкомнатных конструкций, они представляют собой регулируемые пружинные петли.

Как выбрать

Чтобы правильно подобрать необходимую модель доводчика, следует обратиться к установленным стандартам. Для определения размера механизма учитываются ширина и масса дверного полотна.

Таблица градации классов доводчиков

Производитель обязан давать гарантию качества на свою продукцию. Если вы решите сэкономить, увеличивается вероятность, что в скором времени механизм выйдет из строя. К тому же дешевые изделия не способны полноценно выполнять возложенные на них задачи.

Конкретный тип доводчика подбирается под предъявляемые функциональные требования. Чем больше возможностей, тем дороже стоимость.

Подробнее о правилах выбора смотрите на видео:

Способы монтажа

Процесс установки доводчика начинается с определения направления открывания двери, от этого будет зависеть выбор схемы монтажа.

Чаще всего используют накладные модели, их допускается крепить с любой стороны.

Для межкомнатных дверей разницы нет, но входные открываются наружу, поэтому при монтаже доводчика могут потребоваться дополнительные материалы, поскольку его крепят изнутри, со стороны помещения. Это позволяет защитить механизм от пыли, осадков и замерзания.

Перед установкой определите тип открывания дверей:

  • «Внутрь» – корпус монтируется сверху створки со стороны расположения петель;
  • «Наружу» – механизм крепится на короб, а рычаг привинчивается к полотну.

Схема монтажа в зависимости от направления открывания

Как установить дверной доводчик:

  1. В большинстве случаев в комплекте прилагается схема крепления в натуральном размере, с её помощью удобно делать разметку.
  2. Просверлите отверстия согласно намеченным точкам.
  3. Привинтите корпус шурупами.
  4. То же самое выполните и для рычага.
  5. Соедините детали конструкции. В закрытом положении должен получиться угол в 90 градусов между предплечьем рычага и полотном двери.
  6. После этого с помощью специальных винтов, расположенных на корпусе, выполняется регулировка доводчика. Выставляется желаемая скорость движения двери, режим закрытия (с дохлопом или без), торможение, усилие и т. д.

Последовательность монтажа накладного доводчика

В дальнейшем при желании можно замаскировать корпус механизма. Для этой цели на рынке представлены специальные декоративные накладки.

Нестандартные ситуации

Далеко не всегда возможно установить доводчик обычным способом, в таком случае применяются:

  1. Металлический уголок. На дверную коробку строго горизонтально монтируется вспомогательный элемент, затем к нему крепят рычаг. Другой вариант – на уголок устанавливается корпус механизма, а рычаг привинчивается к двери.
  2. Монтажная пластина. Здесь возможно три варианта. Первый: вспомогательный элемент крепят к верхней кромке двери так, чтобы она слегка выступала, затем к ней привинчивают механизм. Рычаг устанавливается на дверной короб. Второй способ: пластину вместе с корпусом доводчика устанавливают на раму, а рычаг крепят к полотну. Третий вариант: с помощью пластины увеличивают площадь откоса, на который затем монтируется рычаг. Механизм располагается стандартно.

1) рычаг прикручивается с помощью уголка; 2) корпус крепится на угловую монтажную пластину

Как видите, установка дверного доводчика допускается разными способами. Можно воспользоваться любым из них. Если же в процессе возникли трудности, лучше обратиться за помощью к профессионалам.

Рекомендуем посмотреть видео:


dvervdome.ru

Установка доводчика на дверь + как его отрегулировать самостоятельно

Старейшим дверным механизмом, завершающим захлопывание двери, был привязанный к косяку на бечевке булыжник. Затем не желающее утруждать себя человечество заменило булыжник пружиной, концы которой крепились к коробу и к полотну. Пружина, сообщая импульс не только двери, но и не слишком шустрым спинам, по сей момент выполняет функцию основного элемента в большинстве модификаций дверных доводчиков. Только работа ее стала плавной и контролируемой за счет внедрения специальных приспособлений. Потому домашнему мастеру нужно знать, и как установить усовершенствованный механизм, и как отрегулировать доводчик двери, если решено оснастить свою собственность автоматикой для ленивых пользователей собственноручно.

Видео-инструкция для домашних мастеров

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Внимание. Перед оснащением двери устройством ее нужно отремонтировать и отрегулировать фурнитуру. Полотно не должно «шаркать» по полу, криво висеть на петлях. Ход петель не должен быть тяжелым.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

  • имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
  • через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
  • монтажные отверстия желательно высверлить заранее;
  • крепим сначала рычаг, следом за ним корпус;
  • После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Внимание. Регулировочные винты должны быть направлены в сторону петельного бруса коробки.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно. Важно ни на йоту не отступать от инструкции, и успех обеспечен.

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

  • положением первого винта зададим скорость закрывания в диапазоне 180-15º;
  • вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Внимание. Нельзя корректировать скорость движения полотна слишком усердно. Два оборота приведут к нарушению герметичности, выпадению винта с утечкой масла.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

  • BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
  • ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
  • DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Оцените статью:

Поделитесь с друзьями!

stroy-banya.com
