Как правильно установить дымоход из сэндвич труб через стену и потолок: правила обустройства, проход, варианты проходных узлов, изоляция

Как вывести дымоход через потолок

При установке дымовой трубы, самое главное – обеспечить надежную защиту от пожара. Именно поэтому, проход для дымохода через потолок должен быть сделан по всем правилам. Даже специальные сэндвич – трубы, необходимо тщательно изолировать в местах, где они соприкасаются с деталями перекрытий и кровли.

Основные правила обустройства конструкции

Соблюдая нехитрые инструкции, можно собрать безопасный и нормально функционирующий дымоход. Однако, если отступить от приведенных ниже инструкций, конструкция может не только стать неэффективной, а еще и опасной в плане возгораний.

• Общая высота сооружения не должна быть менее 5 метров от источника тепла до оголовка трубы.
• Не допускается использование труб меньшего диаметра, чем выходное отверстие патрубка печки.
• Высота, на которую труба поднимается над кровлей, должна превышать высоту конька на 50 сантиметров. Если дымоход располагается на скате крыши, то расстояние, выше которого она должна возвышаться на полметра, рассчитывается, исходя из следующей схемы:

• Если устройство имеет высоту над основанием более полутора метров, его необходимо укреплять растяжками.
• Соединения элементов конструкции не должны совпасть с проходами через кровлю или перекрытие.
• Длина горизонтальных или наклонных участков дымохода не должна превышать один метр. Это необходимо, чтобы исключить засорение труб сажей, а так же, для обеспечения наилучшего соотношения силы тяги и КПД печи.
• Если материал кровли горюч, то необходимо оснастить трубу искроуловителем, изготовленным из сетки, с ячейками не крупнее 5 миллиметров.

Учесть все эти моменты несложно, а эффективность и безопасность сооружаемого устройства будет соответствовать всем необходимым стандартам и нормам.

Также о других важных параметрах, которые необходимо учесть при создании дымохода, можно прочитать здесь.

Организация прохода

В большинстве случаев, для сооружения дымоходов используется специальная сэндвич труба. Она представляет собой конструкцию из двух труб разного диаметра, вложенных одна в другую. Между ними, прокладывается негорючий теплоизолирующий материал.

Внешняя оболочка изготавливается из тонкого металла, а внутренняя часть – из более толстой стали.

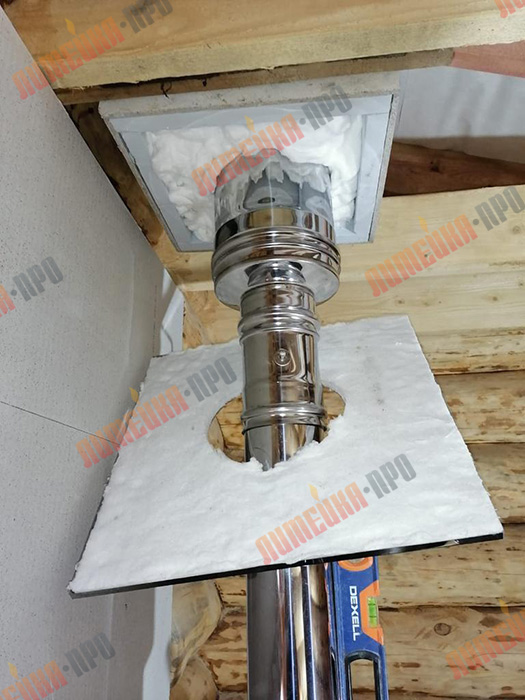

Проход через потолок такого сэндвич дымохода осуществляется точно также, как и обычной трубы. Разве что работы по обустройству проходного узла будет немного меньше. Можно воспользоваться как готовым решением, уже сделанным на фабрике, так и самостоятельно собрать необходимый узел.

В любом случае, необходимо предварительно подготовить место, где будет осуществляться монтаж всего устройства. В перекрытии вырезается квадратное отверстие, со стороной около 45 сантиметров. Такого размера достаточно, чтобы провести через него стандартный дымоход.

Сам потолочный узел для прохода, необходимо выложить снаружи и изнутри теплоизолятором, способным выдерживать высокие температуры. Наиболее популярна для таких целей специальная базальтовая вата.

По размеру квадратной части узла, на потолке наносятся ориентировочные линии. Проем должен располагаться строго над патрубком печи.

Само отверстие выпиливается чуть меньшего размера, чем соединительная квадратная пластина. Необходимо оставить такой зазор, чтобы имелась возможность прикрепить ее к перекрытию саморезами. Готовый проем выкладывается тем же теплоизолирующим материалом, что и узел прохода.

В это отверстие нужно вставить готовый узел для проверки всех соединений. Перед тем, как вывести дымоход через потолок и окончательно его закрепить, нужно убедиться в вертикальности положения трубы и нахождении ее точно по центру проема.

Если посмотреть со стороны верхнего этажа или чердака, то можно увидеть, что в проходном узле остались пустоты. Они заполняются негорючим теплоизолятором. Можно использовать керамзит, глину или остатками базальтовой ваты. Главное – заполнить пустоту очень плотно.

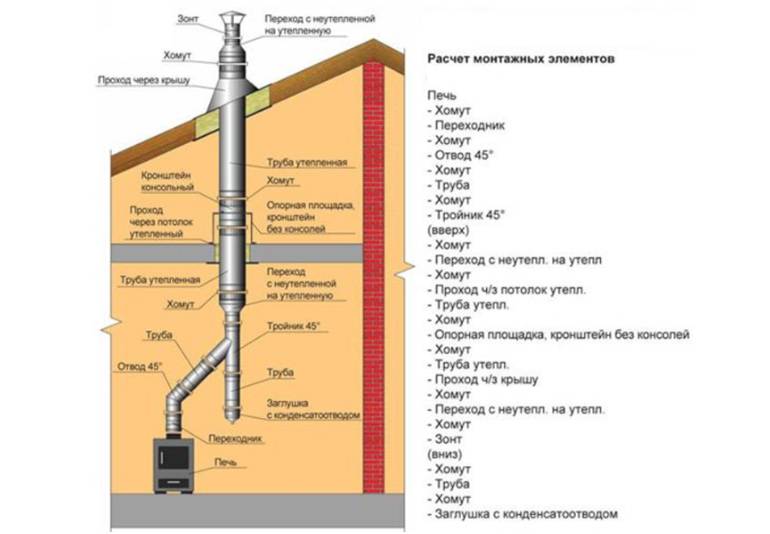

Чтобы иметь более полное представление о том, как выглядит вся сборка в разрезе и как выглядит проход для дымохода через потолок, можно посмотреть на представленный далее чертеж.

На схеме показаны основные элементы дымохода и проходного узла, а также – части перекрытия, через которые осуществлялся проход. Через кровлю, трубу проводят похожим образом. Единственным отличием станет отверстие в квадратной металлической плите – оно будет не круглым, а овальным, так как располагаться будет под наклоном.

Самостоятельное изготовление переходного узла

Необязательно покупать готовое изделие, если есть желание сделать все самостоятельно. Конструкция от этого практически не изменится. Необходимо также выпилить квадратное отверстие в перекрытии.

Следующий этап – подготовка пластины из негорючего материала, которая будет крепиться изнутри помещения. В ней вырезается отверстие круглой формы, равное внешнему диаметру сэндвич трубы.

Внутренняя поверхность вырезанного проема обкладывается теплоизолятором и зашивается металлическими полосами. Через него, пропускается сэндвич труба, с надетой на нее подготовленной монтажной пластиной. Ее необходимо надежно зафиксировать в проеме распорками из материала, который выдержит высокую температуру и не горит.

Между монтажной пластиной и плоскостью потолка, нередко прокладывается листовой теплоизолятор для исключения нагрева. Это – не самая обязательная мера, но, хуже от такой предосторожности точно не будет.

Со стороны верхнего помещения, пустота в перекрытии заполняется теплоизолятором. Как и в прошлом случае, это может быть керамзит, глина или специальная базальтовая вата. Некоторые используют песок, но, лучше, этого не делать – теплопроводность у него выше, чем даже у керамзита, а сыпучая структура приведет к тому, что рано или поздно он начнет высыпаться.

Также о том, как закрыть проход дымохода на потолке можно прочитать в этой статье.

В этом материал приведены только общие сведения относительно того, как проводить сэндвич дымоход через потолок. Есть и более сложные в техническом плане конструкции. Однако, общие принципы обеспечения пожарной безопасности и эффективной работы дымовой трубы не изменятся.

Проход трубы через потолок бани: потолочная разделка своими ркуами

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

Содержание статьи

• 1 О расстояниях до горючих конструкций
• 2 Типы проходных узлов через потолок
• 3 Правила прохода через потолок
• 4 Какой теплоизолятор использовать
• 5 Самодельные потолочные разделки

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Дымоход в бане своими руками, установка через потолок и стену

По мнению подавляющего большинства любителей банных традиций русская парная, как и финская сауна, должна топиться дровами. Для этой цели в помещении парной устанавливается печь, а продукты горения отводятся наружу. Вопрос заключается в том, чтобы правильно смонтировать такой дымоход в бане, что обеспечит хорошую тягу и прослужит долго, а главное, — безопасно. Данная статья позволит вам ознакомиться с существующими видами дымоходных труб и способами их монтажа.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

• труба из нержавеющей стали или обычного черного металла с толстыми стенками;
• двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
• традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

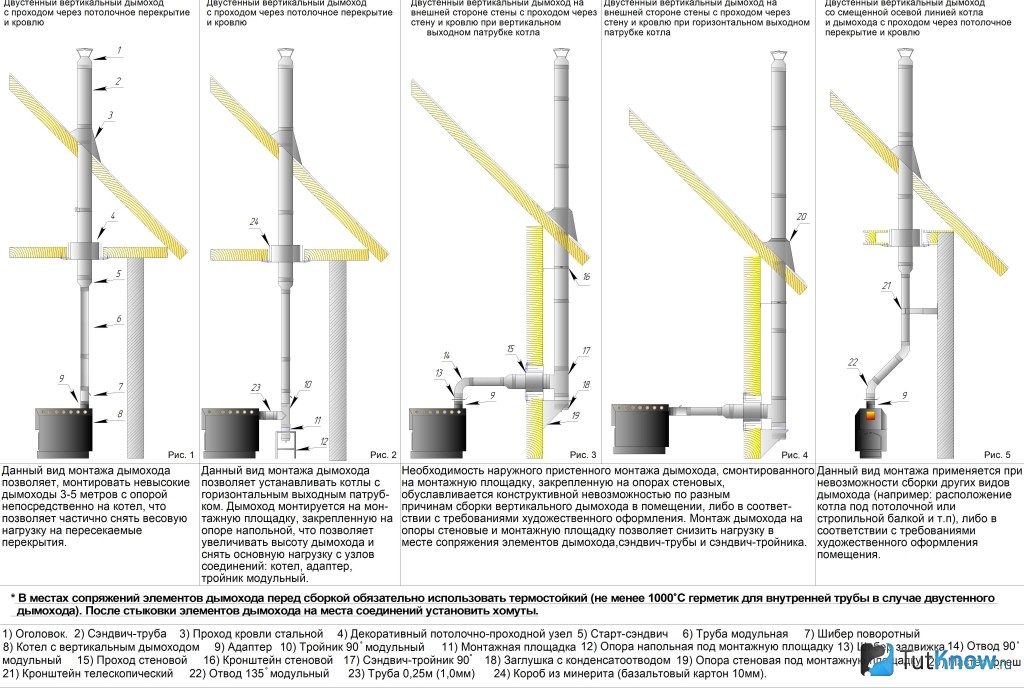

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

• перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
• горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
• одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0. 5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
• на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
• вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Важно. Никакой сборки «по дыму», то есть вставки секций одна в другую наоборот, не допускается.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Совет. Вместо сложного узла прохода можно применить бак для воды самоварного типа, встраиваемый в перекрытие и выполняющий сразу 2 функции. Подобные удачные решения предлагают многие производители печей, детали показаны на чертеже:

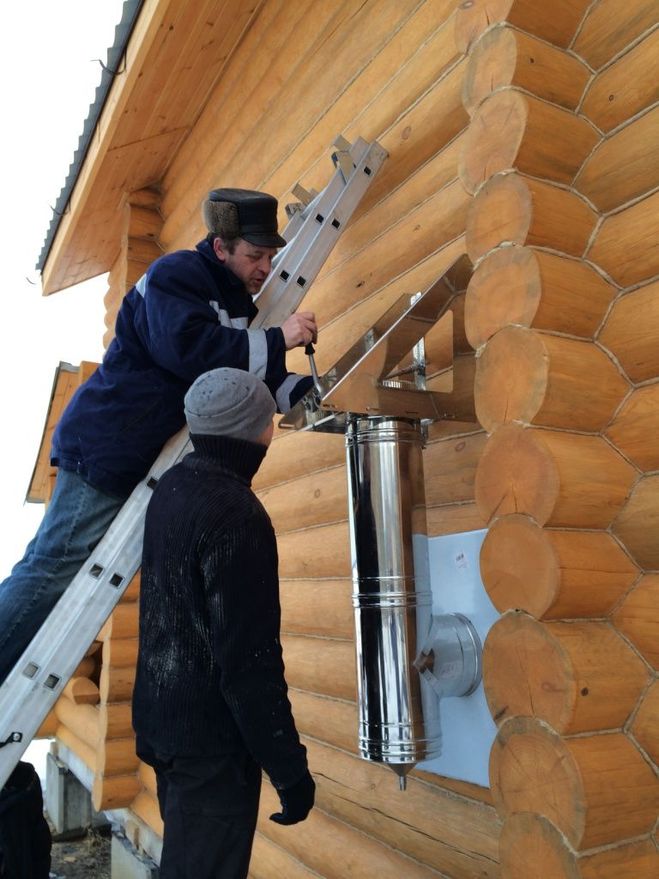

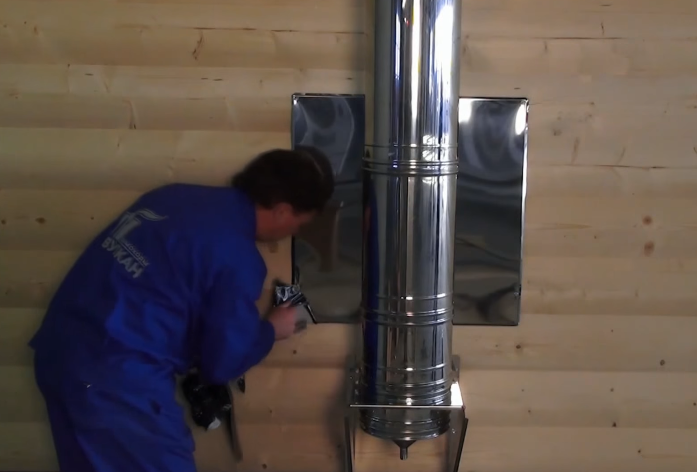

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Заключение

проход через потолок и крышу

Добавить в закладки

Речь пойдет не об обычном помещении, где можно помыться и куда извне поступает горячая вода, а о настоящей бане или сауне с печным нагревом. И, конечно же, от надежности его оборудования зависит не только нормальное функционирование, но и безопасность находящихся внутри людей.

Грамотное дымовое устройство обеспечит удаление ядовитых газов, образующихся при сгорании, и равномерную тягу. Это сведет к минимуму потери тепла и риск возгорания.

Выбор материалов, из которых изготавливаются дымоходы, достаточно велик – металл, кирпич, керамика, жаропрочный бетон. Основные требования к ним: Антикоррозионные качества и огнеупорность.

Типы дымоходов

Дымоход двух типов: коренной и насадной. В первом случае она находится непосредственно на топке, во втором – примыкает сбоку. Он должен быть выше уровня плоской крыши на метр-полметра выше конька. Диаметр выбирается исходя из инструкции к печи или размера ее выходного патрубка. Если дымоход обустраивается вдоль наружной стены бани, толщина кирпичной кладки должна быть не менее 380 мм, а если он расположен внутри помещения, то не менее 120 мм. Но можно избежать лишней работы, если использовать в качестве материала базальтовый наполнитель. Для нее не нужна кирпичная кладка.

В целях обеспечения пожарной безопасности необходимо проложить слой негорючего материала в области дымохода через перекрытия, толщиной 130 мм. Кроме того, на этих участках не должно быть никаких стыков. Необходимо выдерживать рекомендуемое расстояние от трубы до стропил, обрешетки и других кровельных материалов, которые могут осложнить: не менее 250 мм. Наверху поставили искру. Дымоход в бане, вне зависимости от архитектуры, не рекомендуется делать готовой формы и с большим количеством изгибов, так как копоть быстро скапливается, а чистка такого изделия очень затруднена.

Материалы и инструменты

Раньше кирпич использовали для дымоходов, но этот материал постепенно вышел из себя. Ведь для правильного устройства дымохода требуется только дорогой керамический полноразмерный кирпич высокой марки. К тому же приходится 2 раза в год удалять ЮГ и делать ежегодную профилактику, которая тоже стоит себе. Увеличивает стоимость изделия и специальный раствор, термостойкий и химически стойкий к продуктам горения.

Металлические трубы идеальной цилиндрической формы сейчас используются намного чаще. Конструкция их трехслойная, из стальных листов диаметром 0,5-0,7 мм и изоляцией из базальтовой ваты между слоями или однослойная, с толщиной листа не менее 1 мм. Сталь для них используется только нержавеющая, жаропрочная. Но особую популярность приобрел модульный дымоход. Устройство его таково: сердечник из огнеупорной и кислотоупорной керамики; утеплитель из базальтовой ваты толщиной 50-100 мм; Внешний корпус из легкого бетона, обеспечивающий достаточную жесткость.

Для установки из модулей потребуются следующие материалы и инструменты:

• емкость для раствора;
• мастер в норме;
• уровень;
• рулетка;
• смесь цементно-клеевая для каминов;
лист асбестовый
• толщиной 3-5 мм;
• модули для дымохода.

Заказать сборку

Сначала в перекрытии нужно вырезать отверстие необходимого размера под дымоход. В ведре или тазу замесите раствор, соблюдая пропорции, указанные на упаковке смеси. Из асбестового листа вырезается прокладка по размеру модуля, необходимого для утепления между топкой и дымоходом. Его нужно установить на топку, сверху нанести слой раствора, уложить первый модуль и сразу же выровнять с помощью уровня. Затем снова наносится раствор и укладывается следующий модуль. После проектирования конструкции на крышу изолируют крышу. Для этого можно использовать эластичный кожух, принимающий форму из любого материала – будь то шифер, металлочерепица или мягкая кровля.

Самым простым является монтаж стального изделия. Его секции образуют герметичный компаунд, а крепление к стене осуществляется с помощью крепежных хомутов, идущих в комплекте. Наиболее трудоемким является герметизация воронки, если конструкция проходит в ванну изнутри. Всегда желательно, чтобы труба проходила строго вертикально. Если такой возможности нет, необходимо помнить: для обеспечения хорошей тяги горизонтальные участки не должны превышать одного метра. При креплении конструкции к наружной части здания нужно соорудить и хорошо изолировать выходное устройство через стену для нее.

Некоторые до сих пор считают, что труба из того же материала более эстетична в кирпичной бане. В этом случае кладку дымохода лучше всего осуществлять одновременно со стенками стены. Для этого заранее делают соответствующие отметки. Размер трубы должен быть кратен размеру кирпича или его половины, но не менее 140х140 мм внутри. Та ее часть, которая находится в помещении, белеет известняком. Тогда, если в дымоходе появятся трещины, их будет хорошо видно на белом фоне.

При установке печи в уже построенном здании труба строится, начиная с 23-го ряда кладки. Внутри помещения для этого используется песчано-глиняный раствор. Снаружи используется известь, а еще лучше – цементный раствор, который не размоется дождями. В месте, где труба выводится на крышу, выкрашиваясь из кирпича, выкладывается так называемая «выдра». Она защищает баню от снега и дождя. Щели между трубой и кровлей закрыты кровельной сталью, листы которой заведены под выступы «Выдры». Сама труба шлангов от осадков приподнята защитным козырьком.

Как вывести трубу снаружи

В случае топочного отопления расстояние крыши от стропила должно быть не менее 30 см. Если кровельный материал горючий: например, вокруг дымохода нужна только рафинировка, от 25 до 30 см. У негорючих материалов достаточно оставить несколько сантиметров. Если устройство кровли многослойное и включает в себя изоляционный и гидроизоляционный слои, дымоходную зону изолируют от остальной части кровли отдельным коробом. Короб можно сделать из деревянных брусьев и стропил, расстояние от его стенок до дымохода должно быть 13-15 см. Пространство вокруг дымохода заполняется негорючим теплоизоляционным материалом, например, каменной ватой.

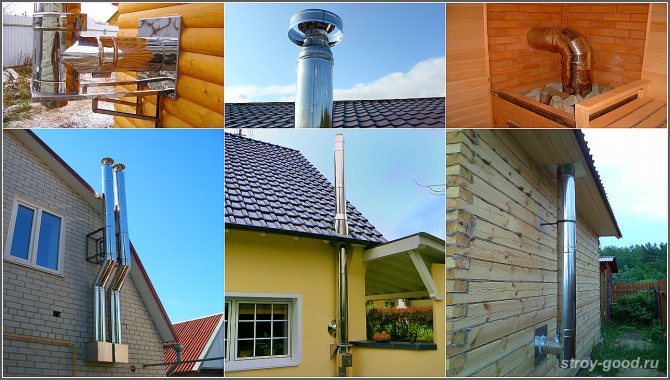

Внешний дымоход имеет наименьшую пожароопасность, его проще всего установить и закрепить.

Для создания гидроизоляции вокруг короба врезной конверт подгоняется к его краям и фиксируется гвоздями. Его прижим осуществляется обшивочным брусом. Места соединения пленки и коробки заклеиваются клеевым составом или специальной лентой. Над трубой в гидроизоляционном слое делается дренажный желоб из пленки или другого нержавеющего материала.

Вывести дымоход в бане через стену можно двумя основными способами. Более простой: Металлический уголок 40х40 мм одной стороной приваривается к трубе, а другой крепится к гвоздевой стенке. Посередине горизонтального участка трубы, выходящей наружу, установлено кольцо из нержавеющего металла. По нему дождевая вода будет перетаскиваться на некоторое расстояние от конструкции. Если постройка достаточно высокая, а труба массивная, для нее необходимо установить небольшой фундамент. Его выкладывают из столбов размером полтора на половину кирпича. Их соединяют с горизонтальной кладкой дымохода, идущего из здания. На дне кладка расположена в 4-х стальных уголках.

Меры безопасности

При неправильном устройстве системы противодымной защиты сохраняется риск возгорания, а также вероятность выхода дыма внутрь помещения. Особенно тщательно нужно производить теплоизоляцию трубы при ее прохождении через перекрытия. Чтобы уберечь баню от пожара, сделайте разделку трубы. Это специально созданное утолщение, предназначенное для защиты стропильной системы и других уязвимых элементов крыши от возможности возгорания.

Со стороны чердака фреза должна не менее чем на 70 мм возвышаться над его поверхностью. Топливную изоляцию чердака засыпают слоем шлака или песка 20 мм. Вокруг среза нужно установить цоколь из цементного раствора. Деревянные стены возле топки и дымохода защищают от огня металлическими листами с огнеупорным покрытием. Пол возле топки также покрыт металлическим листом.

Из-за сильного ветра тяга может ослабнуть, и дым пойдет обратно в трубу. Такое явление часто возникает, если верхняя часть дымохода находится ниже соседнего здания. Устранить его можно следующими способами – нарастив трубу стальной насадкой или придав ей трапециевидную форму. Чтобы изменить направление потока воздуха сверху, установите специальное устройство. Это может быть обычный флюгер или, что еще лучше, дефлектор, который обеспечит отсос дыма за счет энергии ветра.

Рад приветствовать уважаемого читателя!

Сегодня поговорим на чисто банную тему. Построив долгожданную парилку и купив для нее печь, многие задаются как вопрос. Как установить трубу в ванне через потолок, чтобы сделать все быстро и безопасно?

Из практики знаю, к чему может привести неграмотная установка дымохода. Некоторые гастарбайтеры (не хочу о них ничего плохого сказать, многие работают нормально и ответственно выполняют задание) для ускорения рабочего процесса нарушают элементарные требования. При этом пожар является частым явлением. Я помню два подобных случая в нашем маленьком городке. Возникли они именно из-за плохой теплоизоляции между трубой и потолочным перекрытием.

Что-то ни за что, давайте к делу. В первую очередь уделим внимание, а также всем тонкостям этой работы…

Первое, что необходимо сделать, это определиться с точным местом, где будет установлена ​​печь. Хотя этот вопрос необходимо решать еще на этапе планировки и проектирования всех помещений. Что следует учитывать?

Во-первых, дымоход, проходящий через перекрытие, не должен находиться рядом с балками и стропилами. В противном случае может возникнуть вопрос: как их снять (что крайне проблематично) или как уберечь от возгорания. Чтобы не греть на этом голову, заранее продумайте этот нюанс.

Во-вторых, печь должна располагаться в удобном для вас месте. Правильное расположение дровницы, какая-то печная фурнитура, открытые двери и т.д. не доставят вам неудобств. Также следует учитывать, где будет располагаться бак для горячей воды И будет ли он вообще (возможно, котел у вас электрический или газовый).

Что ж, место определили, печь установили. Теперь подготавливаем или покупаем сам дымоход и все «Приеги», которые потребуются. Здесь я имею в виду и дополнительные пункты, которые можно подробно прочитать в другой статье. Дымоход для бани такого типа является наиболее практичным и востребованным на сегодняшний день. Этот вариант будет рассмотрен далее…

Для того, чтобы точно разместить перекрытие потолка, возьмите обычный отвес (думаю не надо объяснять, что это такое) поднимите к потолку. При этом груз отвеса должен находиться посередине дымоходного топочного канала. Отмечаем на потолке, то место, которое нам показал «умный девайс». Это центр, где будет проходить ванна.

Далее берем потолок за проходную коробку, которая входит в категорию «Необходимые проги» и размещаем отверстие по своим размерам в потолке. Это отверстие можно сделать на 1-2 сантиметра больше. В этом нет ничего страшного, так как он закроет все до конструктивной особенности самой коробки, а со стороны чердака оставшиеся щели можно закрыть той же каменной ватой.

Далее вырежьте отверстие в потолке нужного размера. Все зависит от того, какой у вас инструмент. Лучший способ, конечно — бензопила. Быстро и эффективно. Только предварительно проверьте отсутствие гвоздей, шурупов и других металлических предметов в зоне распила деревянного потолка. Также должен отсутствовать любой утеплитель, особенно лен или джут. Работа цепной пилы по этим материалам неприемлема, можно испортить покрышку (есть уже печальный опыт). Вперед…

Основные точки выхода через крышу

Теперь следующий этап: надо «усыпать» крышу и крышу. Занятый, но необходимый. Нету опять от маркировки. Если сравнивать с потолком, то там уже по другому маркируются. Крыша, как правило, имеет уклон. И чем больше этот угол ската, тем больше площадь вырезаемого под дымоход отверстия.

С боковой вертикальной разметкой все просто: отступаем от трубчатого сэндвича 10-15 сантиметров и вырезаем деревянный срез. С горизонтальным верхом и особенно нижним разметка сложнее. Здесь необходимо учитывать уклон крыши и вести подъем с нижней доской корня. Убедитесь, что он не слишком близко к дымоходу.

FLOSE — Кровельный уплотнитель

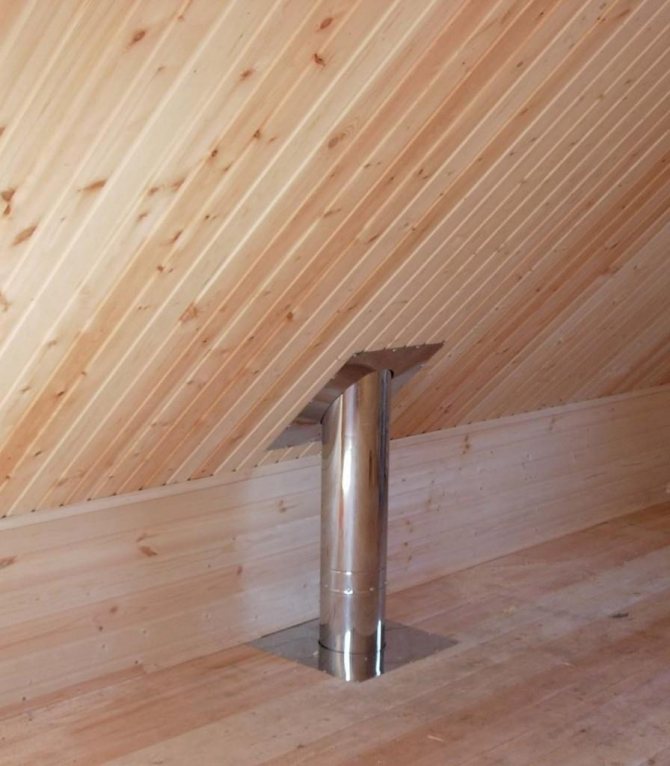

Саму крышу придется вырезать в виде овала. Опять же, чем больше угол крыши, тем более растянутым получится отверстие. Чтобы закрыть вырезанное отверстие с улицы, используются специальные резиновые уплотнители. В просторечии их называют «флэшками». Их называют — кровельные уплотнители. Очень удобная и практичная вещь.

Кстати, на счет «флешек». Всегда покупайте его с нужным наклоном, под углом вашей крыши. Часто менеджеры в торговых сетях предлагают прямой вариант запайщика. На практике его можно сильно подавать только на горизонтальной поверхности. Учитывайте этот момент.

Железная труба Дымоход

Довольно часто, особенно в сельской местности, железо. То есть используется обычная железная труба диаметром 100-110 мм. Вариант не совсем лучший, но имеет право на существование. Здесь уже потолочный проходной узел (ППУ) выполняется иначе. Расстояние от металлической трубы до деревянных конструкций должно быть 40-50 сантиметров.

Сам дымоход в районе потолочного прохода и на чердаке заклинен листовым асбестом. Его предварительно смачивают водой, чтобы он не трескался при изгибах. Сверху такую ​​обернутую трубу можно охлаждать проволокой. Она не даст асбесту «сползти» вниз.

Со стороны пара проделанное отверстие закрывают листом нержавейки или обычного тонкого металла. Но под этот лист также необходимо подложить асбест или паронит. Цель – уменьшить теплообмен между этим металлом и финишной отделкой, например, вагонкой. Сверху на металлический лист засыпается кламзит или укладывается базальтовый утеплитель.

Чтобы закрыть крышу, заглушка для этой трубы больше не подходит. Резина просто не выдержит высоких температур. Бывают они следующим образом: Вырезанное отверстие закрывают металлическим листом, а щели между трубами закрывают асбестовой веревкой, обильно смоченной в густом цементном растворе (просто обматывают трубу). Как говорится: дешево и сердито.

Паронит под экран Монтаж потолочного короба Утепление потолка

• До Используйте потолок через проходную коробку, даже если вы используете бутерброд. Наполняется глиной, пенопластом или ячейкой. Не засыпайте почвообрабатывающее пространство землей, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
• Наиболее оптимальная высота дымохода 4,5-5 метров. Старайтесь придерживаться этих параметров.
• Верхний край трубы должен возвышаться над коньком не менее чем на 50 сантиметров. Но, а если крыша плоская, то высота уже должна быть не менее метра. При большой высоте дымохода монтируется специальный дефайтинг.
• В парилке, если труба проходит возле стены или перегородки, ее обязательно устанавливают на стену. Он может быть в виде нержавейки или базальтового картона.
• При установке «флешек» рекомендуется использовать специальный термо- и атмосферостойкий герметик. Он отлично справляется с возложенной на него задачей. Кстати, при сборке дымохода-сэндвича часто используется тот же термоэгерметик, а иногда и обжимные хомуты.
• Если используется горючий кровельный материал, то обязательно наличие искрового разрядника. Это можно сделать самостоятельно, применив отработанный воздушный фильтр «КАМАЗ».
• Старайтесь избегать стыков трубного сэндвича в потолочном проходе. В этом месте дымовой канал должен быть сплошным.

Цитата мудрости: Если вы хотите, чтобы мир изменился, станьте этим изменением.

При обустройстве бани следует учитывать все нюансы оформления такой конструкции. Не нужно чем-то пренебрегать, так как даже незначительная мелочь влияет на полноценное функционирование бани как таковой. Например, невозможно отказаться от соблюдения установленных правил при возведении дымохода, так как эта на первый взгляд простая труба обеспечивает возможность работы топки, являющейся основой любой бани.

В то же время довольно часто люди пытаются построить дымоход самостоятельно, не обладая достаточными знаниями. Больше такое желание, это желание объясняется тем, что профессиональная установка дымохода – это дорогая услуга. В результате возникает желание сэкономить, которое имеет право на существование, но должно быть подкреплено серьезной подготовкой в ​​плане понимания намеченного процесса. Поэтому разберемся, как правильно провести трубу в бане через потолок и крышу.

Единого варианта исполнения дымохода для бани не существует, так как для данного вида труб характерно разнообразие конструктивных решений. При этом важно соблюдать существующие правила устройства того или иного дымохода вне зависимости от его типа, что многими не учитывается.

Некоторые владельцы бани считают, что дымоход – это просто соединенные определенным образом трубы и не более того. Поэтому они исключают необходимость в ряде элементов, входящих в конструкцию. Между тем в дымоходе нет ничего лишнего. Если вы откажетесь от того или иного устройства, входящего в состав этого устройства, вы обязательно столкнетесь с проблемами. В связи с этим постараемся сначала разобраться, из чего состоит дымоход и как он функционирует.

Считается, что оптимальный дымоход должен иметь исключительно горизонтальную конструкцию, но это теория, а в жизни все иначе. Часто дымоход, установленный в банях, прокладывается извилистым путем: он может идти сначала прямо, затем горизонтально, снова направо и, наконец, минуя потолок и крышу, выходить наружу. Для обеспечения такой конфигурации дымохода предусмотрены соответствующие колена, патрубки и тройники.

Колено, тройник, патрубок

Дымоход, который идет вертикально, например, может упираться в балку перекрытия, что будет необходимо. Именно для таких моментов и предусмотрено колено, характеризующееся различными углами. В случае, когда труба от печи движется горизонтально, ее монтируют на колено или тройник. Отдавая предпочтение колену, следует учитывать, что его придется регулярно чистить, поэтому заранее подумайте, как вы будете это делать.

Тройник по сути универсальный вариант колена, но с нюансом — его легко чистить. Это достигается наличием съемного стекла в нижней части этого элемента дымохода. Главное правило тройника и трубы – обязательность их герметичного соединения, которое невозможно обеспечить, если два этих элемента будут серьезно отличаться друг от друга своими размерами.

При необходимости установки дымохода в бане через перекрытие второго этажа следует соблюдать правила безопасности, что предполагает использование прохода. На практике это выглядит так:

• в потолке вырезается необходимое отверстие;
• в это отверстие устанавливается патрубок с обязательным его утеплением;
• труба выведена.

Таким же образом осуществляется проход по кровле, но с единственным исключением — используется насадка под углом.

Для упрощения процесса установки дымохода используются крепления в виде скоб, гарантирующих удержание трубы. При этом монтаж этих предметов должен производиться с соблюдением 2-метрового шага.

Последним участком дымохода является кровля, проход которой предполагает устройство так называемой кровельной разделки. Необходимо обеспечить герметичность прохода, чтобы исключить вероятность попадания дождя и таяния снега на второй этаж строения или на чердак. При этом для организации разделки кровли следует применять качественные материалы. В этом случае нельзя использовать, например, герметик, что особенно актуально, если ванна еще стоит, так как процессы усадки приведут к нарушению герметичности прохода, а это может стать причиной возгорания .

Покупая дымоход, убедитесь в наличии сертификата, подтверждающего соответствие нормам безопасности данного товара.

Рассмотрим 3 разных варианта, как вывести трубу в ванну с разными материалами.

Кирпичный дымоход

Классическая дымовая модель представляет собой конструкцию на основе кирпичной кладки. Устройство этого вида дымохода отличается определенной сложностью, но его конструкцию достаточно легко упростить, соблюдая определенные границы такого начинания. Произведенные изменения не должны повлиять на надежность конструкции и мощность тяги.

Дымоход дымохода от печи до потолка монтировать с помощью глиняного раствора. Его можно заменить на нем на цементно-песчаный, но над кровлей следует делать кладку исключительно цементно-песчаный.

Этапы строительства дымохода из кирпича

Для того, чтобы поправить трубу в бане через потолок, нужно придерживаться 8 шагов. Так как новичку сделать сложно, мы постарались дать максимально понятную инструкцию.

Этап 1. Разметка потолка и кровли под отверстие для дымохода. СНИЖАЙТЕ ДАННЫЕ ЧАСЫ, Соблюдая строгую вертикальность их прохождения. Приготовить раствор для кладки и коз.

Этап 2. Прокладка ассистентской части. Необходимо, чтобы проход прохода соответствовал минимально допустимым размерам, гарантирующим требуемую мощность тяги, независимо от того, какой режим работает и какие условия окружающего климата.

Поверхность внутри дымохода не должна иметь серьезных неровностей, так как это может привести к закручиванию воздушных потоков, что приведет к снижению тяги. В связи с этим не стоит откладывать расшивку швов на потом.

Кладка дымохода в Полкирпиче должна быть толстой, что считается нормой для бань. При этом необходимо постоянно проверять каждый ряд кладки на предмет его вертикального расположения, так как потом без снятия кирпича исправить ошибки невозможно. Простейшим приспособлением для проверки вертикали дымохода является обычная нить, натянутая от угла потолочного отверстия до угла придаточной части, образованного первым рядом.

Этап 3. Кладка части дымохода, так называемого ролика. Он обеспечивает дополнительную надежность самой конструкции и служит защитой от возгорания. Непосредственно валик создается за счет расширения наружных стенок дымохода, которые получаются устойчивыми за счет применения арматуры. При этом необходимо соблюдать следующие условия: клапан не должен быть виден на поверхности и не должен заходить внутрь.

Каждый ряд, идущий поверх следующего, должен располагаться таким образом, чтобы он составлял около четверти. В результате максимальная ширина дымохода должна быть достигнута к моменту укрепления кладки в перекрытие потолка.

Этап 4. Крепление дымохода с помощью обрезных досок, наваленных по периметру валиком с максимальной плотностью подгонки. Такое применение досок позволяет добиться фиксации дымохода, что исключает возможность колебаний конструкции под действием ветровых нагрузок, создаваемых ветром. Оптимальным решением является устройство валика в непосредственной близости от потолочных балок.

Этап 5. Уменьшение ширины дымохода по периметру с целью переноса валика на стояк с продолжением кладки на саму крышу.

Этап 6. Кладка оттиса – сейсмоучасток, с помощью которого производится дождевая вода. Размеры выдры несколько больше стояка (четверть кирпича). Размещается эта часть конструкции так же, как и валик. Для того чтобы сохранить внутренние размеры дымохода, задействуют тонкие вставки. Угол наклона крыши оказывает влияние на высоту выдры. Низ кровельного покрытия служит началом опорной кладки выдры, которая должна возвышаться над верхней точкой не менее чем на 2 ряда.

Этап 7. . Курительная шейная укладка с опциональным устройством оголовья и установкой решетчатого колпачка из металла.

Этап 8. Герметизация места напыления кровли и выдра с достижением максимальной герметизации этой части дымохода тем или иным методом, которых много. Именно от выбранного метода и от ряда факторов зависит, каким образом будет производиться герметизация.

Дымоход из кирпича – дорогая конструкция, отличающаяся сложностью конструкции, применение которой не является единственно возможным решением. Современные технологии и материалы позволяют устраивать не только более простые конструкции, но и более эффективные.

Тип дымохода Сэндвич

Конструкции, характеризуемые как новые, отличаются возможностью длительной эксплуатации, а их монтаж выполняется в короткие сроки. При этом эксплуатационные характеристики современных дымоходов сегодня полностью удовлетворяют требования потребителей этой продукции. Например, монтаж становится простым делом за счет комплектации рассматриваемых изделий так называемыми хорошими элементами в виде различных фиксаторов, колен, защитных экранов и т. д. В то же время такие конструкции обусловлены серьезный минус – их стоимость довольно высока.

Основное преимущество дымохода типа сэндвич заключается в том, что в его конструкции предусмотрено наличие слоя утеплителя, который:

• обеспечивает защиту наружной трубы от перегрева;
• уменьшает количество конденсата за счет быстрого нагрева внутренней трубы.

Теперь рассмотрим этапы монтажа трубы в бане из сэндвич-панелей.

Этапы работ по обустройству Сэндвич дымохода

Этап 1. . Для прохода трубы через перекрытие в бане необходимо предварительно нанести разметку по созданию отверстий для разложения дымохода, что необходимо сделать с помощью отвеса. Сделайте размеченные отверстия, которые должны быть соотнесены так, чтобы между частью перекрытия потолка и непосредственно сэндвич-дымоходом оставался промежуток не менее 10 см со всех сторон. С целью теплоизоляции место ввода труб в потолок выстилают стеклопакетом или минеральной ватой.

Этап 2. Определиться с конкретным расположением разгрузочного узла, который устанавливается на кровле для снижения нагрузок, поступающих на трубу, и исключения появления боковых колебаний.

Разгрузочный узел желательно устанавливать в случае значительного расстояния между полом чердака и кровлей. Такое расстояние может быть небольшим, например, в пределах 1,5 метра, если это так, то никаких дополнительных упоров устанавливать не нужно. В конструкцию разгрузочного узла входят металлические уголки и различные установочные элементы. Уголки необходимы для надежности крепления за счет установки этих элементов на стропильную систему.

Этап 3. Установите стартовый сэндвич на выходе из печи. При этом добиться плотности этого соединения, что предполагает наличие необходимого соответствия диаметров трубы и патрубка.

Этап 4. Убедитесь, что внутренняя трубка сэндвича не закрывает трубу печи, а входит в нее. Что касается остальных частей труб, то их необходимо монтировать таким образом, чтобы каждый элемент отдельно вставлялся один в другой с фиксацией соединений с помощью специальных хомутов.

Этап 5. Установка потолочной нарезки необходима не только для закрытия отверстия, но и для придания необходимой устойчивости конструкции в целом. Для этого в разделку потолка приваривается труба (концевик), имеющая больший диаметр по сравнению с наружной трубой сэндвича. В результате увеличивается площадь исследования и исключается возможность возникновения значительных боковых нагрузок, которые могли бы вызвать деформацию конструкции. Чтобы исключить потери тепла, его следует закрепить под потолочной прорезью с помощью шурупов или гвоздей из минеральной ваты.

Этап 6. Проделайте соответствующие отверстия как в обрешетке, так и в крыше, а затем произведите герметизацию места выхода трубы. В этом случае можно использовать герметик или установить на крышу дополнительный лист для большей надежности. Высота дымохода должна превышать уровень крыши на 50 см.

Этап 7. Сделайте настройку грибка.

Следующая процедура установки сэндвич-дымохода представляет собой упрощенную схему работ, связанных с монтажом данной конструкции. Это связано с тем, что была поставлена ​​цель — продемонстрировать пример быстрой установки для усредненного значения. В данном случае это обстоятельство никоим образом не повлияло на безопасность и функциональность собранного таким образом дымохода. Вы можете принести трубу из бани и, пользуясь этой инструкцией, просто подогнать и усовершенствовать свой проект.

Керамический дымоход

Конструкции на основе керамических дымоходов отличаются надежностью, простотой монтажа и высокими эксплуатационными качествами. Состав таких дымоходов формируется за счет керамической трубы, утеплителя и керамического кирпича, используемых для внешней облицовки. В углах имеются отверстия, назначение которых – установка арматуры. Стоимость решения по возведению дымохода из керамики выше по сравнению с сэндвич-дымоходами.

Недостатком керамических изделий является то, что они могут быть эксклюзивно представлены.

Этапы работ, связанные с простым способом установки керамического дымохода

Этап 1. Подготовьте место для установки, которое должно быть достаточно ровным. Керамические дымоходы устанавливаются либо в непосредственной близости от печи на отдельном фундаменте, либо на самой поверхности, что в большей степени зависит от бани как конструкции. В этом случае кладку следует производить не раствором, так как он не позволит обеспечить приемлемую прочность, а с помощью специального клея.

Чтобы исключить вероятность разрушения конструкции, для крепления дымохода желательно использовать арматуру, в частности, подходят стержни длиной около 1 метра. Что касается отверстий в потолке и кровле, то их не стоит делать с запасом, так как керамика сама по себе материал, способный защитить деревянные элементы в условиях их возгорания.

Этап 2. Поместите 2 керамические половинки в желаемое положение и соедините их с замком с помощью клея. Вставьте арматуру, а щели залейте клеем, но без лишнего энтузиазма. Достаточно просто соединить арматуру и керамику в нескольких точках, что не требует заполнения отверстий клеем до краев.

Этап 3. Оберните теплоизоляцией, в качестве которой можно выполнить минеральную вату, керамическую трубу и закрепите ее металлической проволокой или хомутом. При этом крепление должно производиться без жесткой фиксации. Необходимо исключить сильное сжатие теплоизоляционного материала.

Этап 4. . Произведите вставку трубы в отверстие керамики с обязательной проверкой ее положения. Для ускорения работ по монтажу дымохода все керамические трубы можно сразу обмотать теплоизоляционным материалом.

Этап 5. Установить второй слой керамики и взяться за монтаж следующей трубы, которую следует вставить в раструб первой с фиксацией клеевого состава. Чтобы добраться до дна, можно использовать устройство в виде полиэтиленового пакета, наполненного клеем. Достаточно просто отрезать уголок такой упаковки, и можно реализовать задачу, как эта хозяйка, украшающая торт кремом. При проведении этой работы не забудьте удалить остатки клея с внутренней поверхности трубы, так как в противном случае возникнут подсосы воздуха, что приведет к ухудшению тяги.

Этап 6. . Повторите шаги, описанные выше, столько раз, сколько потребуется, чтобы вывести дымоход на чердак.

Этап 7. Закрываем щели в месте прохода дымохода через потолочное перекрытие, например, с помощью деревянных плинтусов или с помощью бюста из дерева.

Этап 8. Закрепить дымоход на чердаке. Для чего обычные доски, ходовые до чердачного покрытия по периметру дымохода. Обычно этого вида крепления вполне достаточно, если высота чердака не превышает 1,5 м. В противном случае необходимо дополнительно закрепить дымоход металлическими уголками или деревянными упорами, закрепленными на стропильных ногах. Выбор конкретного варианта монтажа в полной мере зависит от конструкции стропильной системы и характера раскрытия дымохода.

Этап 9. Герметизация выхода трубы на крышу. Например, для этого можно использовать беззаводские элементы, что предпочтительнее. Непосредственно такие работы не требуют серьезной квалификации, но выполнять их необходимо в строгом соответствии с технологией, так как это позволит избежать больших проблем.

Выход

Установка бани Топка Это не главное мероприятие в обустройстве бани. Монтаж дымохода – не менее важная работа, которая может занять много времени. Выбор трубопровода остается на усмотрение владельца. Главное придерживаться следующих требований:

• обеспечение устойчивой тяги в соответствии с требуемой мощностью;
• выполнение норм пожарной безопасности.

Печь в бане играет первостепенную роль. Поддерживает в паре повышенную температуру, что в разумных дозах положительно сказывается на здоровье. Такие процедуры приносят пользу при условии, что в ванной нет продуктов сгорания топлива. Как вывести трубу с крыши через кровлю, чтобы обеспечить безопасность и комфортное пребывание людей, расскажет эта статья.

Виды шаровых дымоходов

Вытяжную трубу можно изготовить самостоятельно, для этого необходимо иметь навыки работы с инструментом и понимать суть операций.

Перед началом работы необходимо выяснить детали — определиться с типом отводного канала, его конструкцией, размерами, особенностями монтажных работ и дальнейшей эксплуатации устройства. Только так вы обеспечите надежное и безопасное поддержание температуры парилки.

Трубы в баню бывают двух видов, каждый из которых имеет недостатки и преимущества.

1. Наружный дымоход надежен с точки зрения пожарной безопасности, его проще установить и закрепить. Но так как он размещается на улице вне постройки, то легко охлаждается, и в этом его недостаток.

1. Внутреннее копчение размещается внутри помещения и поэтому сохраняет тепло, но монтировать данную конструкцию сложнее. При этом пристальное внимание уделяется пожарной безопасности бани.

Качество стройматериалов последнего поколения сводит к минимуму риски, связанные с устройством любого вида дымохода. Но опытные банщики рекомендуют делать трубу из крыши вторым способом.

Правила устройства дымохода

Выбор материала и теплоизоляции

Приступая к работе с каналом, выводящим продукты сгорания топлива из ванной, учитывайте конструкцию дымохода. Это напрямую зависит от следующих внешних факторов:

• воздействие повышенной температуры;
• соблюдение санитарно-экологических норм;
• строительный материал, так как бани обычно представляют собой деревянные сооружения.

Успешная установка дымохода зависит от того, насколько ответственно вы будете полагаться на следующие рекомендации.

1. Каналы, выходящие из кирпича, черного, оцинкованного металла или керамики (нельзя использовать алюминий и асбатовый цемент).
2. Предпочтение отдается изоляции, отличающейся огнестойкостью и экологической безопасностью. Такими свойствами отличаются каменная вата и керамзит.
3. Отражающие и сохраняющие тепло поверхности покрыты металлической фольгой. Стоит отметить, что теплоизоляция из алюминия с покрытием внешне напоминает покрытие из блестящей лавы, которая плавится при температуре менее 300 градусов.
4. Прежде чем вывести трубу через крышу из профнастила, убедитесь, что она не соприкасается с деревянными конструкциями бани.
5. Сэндвич-трубы считаются наиболее пожаробезопасными. При прохождении перекрытия их изолируют с помощью базальтовой ваты или глины.
6. При выводе канала через кровлю не допускается, чтобы он соприкасался с кровельным материалом. Для утепления используется специальный металлический кожух.
7. Для герметизации швов и стыков между защитным коробом, установленным в кровле или перекрытии, используется специальная алюминиевая лента или фольга.

Наружный дымоход из многослойных труб

Определение высоты и формы трубы

Форма открывающегося канала предпочтительно выполняется в виде цилиндра. Его диаметр может быть больше диаметра печи или котла, но ни в коем случае не меньше.

На заметку! При определении диаметра проема исходите из того, что каждый киловатт мощности котла составляет от 8 см 2 сечения. Знание формулы площади круга поможет получить правильный результат.

При определении высоты дымохода учитывают высоту здания, тип кровли, размеры близлежащих построек. По санитарным нормам и правилам этот показатель определяется следующим образом:

• если труба находится ближе полутора метров от конька, ее высота должна быть на 50 см выше этой точки;
• при расстоянии 1,5-3,0 метра конец трубы должен быть на одном уровне с коньком или чуть выше;
• при расстоянии более 3-х метров ориентироваться на линию, идущую от конька под углом 10 градусов к горизонту;
• в том случае, если трубу необходимо вывести через плоскую кровлю из шифера, ее высота должна быть не менее 1 метра;
• дымоход, возвышающийся над кровлей на высоту 1,5 и более метров, следует дополнительно закрепить растяжками.

Монтажные работы

Вы можете самостоятельно изготовить трубу для отвода газов и дыма при наличии специального инструмента и опыта в этом деле. Поэтому проще купить необходимые детали в магазине и собрать конструкцию на месте.

Работы по сборке и устройству дымохода выполняются в следующем порядке:

1. Подготовить отверстия для дымохода. Если баня строится с нуля, сделайте проходы заранее. При внутреннем дымоходе отверстия делают в потолке и крыше, при наружном — в стене, недалеко от места установки котла или печи.


   На заметку! Заранее подготовьте защитные металлические листы. Им нужно будет защитить потолок и стены в местах, которые соприкасаются с источником высокой температуры.

2. Подготовить элементы для дымоизоляции. К ним относятся специальный межэтажный переходник, а также сэндвич-труба, диаметр которой больше основного проема.
3. При внутреннем дымоходе сделать в перекрытии специальный короб, которому отводится роль переходника.
4. Для защиты кровли соорудить специальный металлический фартук.
5. Возьмите основную однослойную трубу, установите ее непосредственно в печь и закрепите на стене и выходе из печи. Когда труба имеет диаметр, который больше входного отверстия печи, то сначала монтируется переходник.
6. Установите канализацию (демпфер), а затем однослойную трубу. Введите его в переходник, расположенный на потолке. Если отверстие в потолке не выше плиты, используйте колено. Обратите внимание Количество колен должно быть ограничено тремя, а общая длина горизонтальной части, состоящей из них, не должна превышать одного метра.
7. После установки дымохода заполните переходник теплоизоляцией.
8. Вставьте бутерброд в дымоход.
9. Теперь вы знаете, как провести сэндвич-трубу через крышу. Его заключительный отрезок будет начинаться сверху, через металлический фартук и крышу.
10. В заключение установите защитный грибок на канал верхнего отверстия.

Переходник в перекрытие

Теплообменник можно поставить на обычный канал с отверстием для отвода дыма. В этом случае вода будет нагреваться газами, проходящими через флиппер. Такая конструкция используется, когда баня не находится сразу за топочной печью. При этом вода остается горячей и может быстро нагреваться по принципу действия самовара.

Защита стен от возможного возгорания

Если вы впервые ищете ответ на вопрос, как правильно вывести трубу через крышу, лучше заручитесь поддержкой опытного мастера. От качества выполненных работ будет зависеть не только удовольствие от будущих оздоровительных процедур, но и безопасность и долговечность конструкции. Желаем здоровья и светлой паре!

Видео: Проход трубы через потолок в бане

Как установить трубу дровяной печи через потолок собора

Труба крепится к потолку с помощью деревянной распорки, которая будет действовать как анкер. Это пространство можно найти между любым из стропил и каменной стеной, которая окружает ваш дымоход. Прокладка должна быть не более 6 дюймов в длину, а затем вам нужно будет просверлить в ней два отверстия для винтов, которые будут удерживать ее на месте. Затем дымоходная труба будет прикреплена к прокладке двумя винтами с каждой стороны. Другой конец трубы будет вставлен в вентиляционную трубу, которая также прикреплена к дымоходу.

Далее вы наденете теплоизоляцию — это необходимо, потому что тепло поднимается; если там недостаточно изоляции, ваше тепло может легко выйти наружу! Затем прикрепите металлическую ленту или ленточный зажим, чтобы убедиться, что все остается на месте при установке нового гипсокартона поверх него или любого другого материала.

Наконец, перед нанесением краски или обоев закройте все открытые трубы гидроизоляционной лентой, чтобы влага не попала в трубы через стену. Этот пост о том, как установить трубу дровяной печи через потолок собора. Например, для такой же установки (не больше и не меньше). Вы можете обойтись одним этажом, но тогда труба должна быть горизонтальной. Я не хотел резать сайдинг, так что это было мое решение.

Материалы, которые вам понадобятся для этого проекта:

1. Деревянная печь или огнестойкость
2. Деревянная плита
3. Окружение
4. РАРКА
5. T Сквал.

10 шагов по прокладке трубы дровяной печи через потолок собора

Шаг первый: установка дровяной печи

Установите дровяную печь в соответствии со спецификациями производителя. Это включает в себя установку его на что-то, что не загорится и не может гореть, например, на бетон, грязь или песок. Расстояние между печью и горючими предметами должно быть один фут.

Если вы не уверены, насколько близко вы можете разместить плиту, изучите заранее. В большинстве мест требуется, чтобы между печью и деревянными изделиями был зазор не менее трех дюймов. В других местах зазор может достигать фута. Если в комнате, где вы хотите разместить печь, есть изделия из дерева, следите за тем, чтобы они не располагались слишком близко к печи. Если деревянные изделия сильно нагреются, они могут легко загореться.

Шаг второй: построить потолок собора

Соборный потолок — это тип крыши, в которой боковые стороны наклонены к центру, создавая высокий сводчатый вид. Вы можете построить соборный потолок, используя стандартные строительные материалы, такие как дерево, а затем покрасить его краской или морилкой по вашему выбору. Этот тип потолка отлично подходит для прокладки дымохода, так как он не выступает так сильно, как традиционная крыша.

Соборный потолок — тип потолка, высота которого превышает ширину. Он может быть построен с использованием как системы ферм, так и системы фальш-крыш. В системе ферм используется ряд стандартных стропил, которые затем вставляются в верхнюю пластину внешней стены, а затем прибиваются гвоздями к верхней части потолка собора. Система ложной крыши строится с использованием обычных стоек размером два на четыре и настила из фанеры или OSB, скрытого изоляцией и гипсокартоном или панелями.

Шаг третий: проделайте отверстие в потолке

Вырежьте отверстие в потолке с помощью циркулярной пилы, согласно расположению трубы печи. Убедитесь, что отверстие достаточно большое для общего диаметра трубы дымохода, который в большинстве случаев должен быть чуть больше двух дюймов.

Вырежьте небольшое отверстие, чтобы обеспечить посадку и выравнивание трубы печи. Вставьте кусок трубы дымохода, выровняйте его по одному концу и убедитесь, что между двумя концами нет зазора или смещения. Вы можете использовать винты снаружи здания, чтобы закрепить фитинги на месте, пока вы проверяете такие вещи.

Шаг четвертый: Сделайте отверстие в дымоходе

В соответствии с сделанными ранее измерениями сделайте отверстие сбоку дымохода с помощью ножовки. Сделайте отверстие так, чтобы оно располагалось точно по центру диаметра трубы. Отверстие должно быть примерно на 1 дюйм ниже высоты отверстия в потолке собора, чтобы оно не мешало потолку.

Шаг пятый: Вставьте дымоход в отверстия в потолке

Вставьте дымоход в отверстия в потолке и трубе. Затем используйте молоток, чтобы забить его на место, работая по его окружности, пока вы не забьете большую его часть на место. При необходимости используйте металлический предмет L-образной формы, чтобы забить дымоход на место.

Они должны предоставить подробные спецификации для правильной установки своей продукции. Например, это поможет в том, как установить дровяную печную трубу через потолок собора.

Шаг шестой: Прикрепите дымоход к наружной стене

Присоедините дымоход к наружной стене вашего дома с помощью стандартных металлических соединителей. Подсоедините трубопровод к верхней части кожуха или фитингу верхней пластины. Нижний конец должен быть подсоединен непосредственно к выпускному отверстию трубы на боковой стороне дровяной печи, а также к вытяжке на внешней стене, если она у вас установлена.

Если расстояние по вертикали между вашей дровяной печью и наружной стеной составляет менее трех футов, вы можете использовать хомут для их соединения. Если расстояние превышает три фута, вам необходимо использовать сквозной соединитель, чтобы дымовые газы могли течь вверх.

Шаг седьмой: Завершение укрытия труб

Накройте дымоходы ковриком, занавесками или другими предметами, чтобы скрыть их. Пока их следует оставить открытыми; они будут в безопасности только тогда, когда вы закончите установку потолка собора. Вы также можете вставить пенопластовую плиту между лагами пола, если вы беспокоитесь о сквозняках, хотя это обычно не требуется для соборных потолков.

Соборный потолок — архитектурная особенность, обычно встречающаяся в домах, где для отопления используются дровяные печи. В доме высокие потолки, за исключением одного пространства, которое прилегает к крыше, образуя длинную щель между двумя частями комнаты. Площадь под этой крышей часто называют чердаком, хотя пространство обычно используется для хранения, а не для проживания.

Шаг восьмой: Завершите установку потолка собора

Завершите установку потолка собора в соответствии с этапами, указанными в руководстве по материалам для вашего конкретного проекта. Если у вас установлен потолочный вентилятор или светильник, убедитесь, что он надежно закреплен, а через отверстия для него проложена проводка, прежде чем закрыть отверстие гипсокартоном или панелями. Если вы хотите узнать больше о том, как установить трубу дровяной печи через потолок собора, продолжайте читать.

Должна ли труба для дровяной печи быть двустенной?

Когда вы покупаете дымоход для вентиляции вашей дровяной печи, вы можете заметить, что большинство труб, которые продаются в магазинах товаров для дома, представляют собой стальные трубы с двойными стенками. Если вы попытаетесь использовать это в штате Мэн, вы не сможете пройти проверку. Эта труба предназначена для установок принудительного воздушного отопления в условиях сухого климата и плохо переносит влагу.

Если ваш дом отапливается дровяной печью с прямым выходом наружу, вы можете использовать двустенные или одностенные алюминиевые трубы. Поскольку в большинстве домов, в которых используются дровяные печи, выхлопные газы проходят через один короткий отрезок металлической трубы, лучше использовать алюминий, а не сталь. Кроме того, алюминий не ржавеет во влажных условиях и не воспламеняет креозот в дымоходе.

Часто задаваемые вопросы

Какой высоты должна быть труба дровяной печи над крышей?

Чем выше высота печной трубы, тем лучше она сможет обогреть ваш дом. Хорошее эмпирическое правило заключается в том, что труба печи должна быть примерно в 10 футах над крышей.

Должна ли труба дровяной печи идти прямо вверх?

Да, труба дровяной печи должна идти прямо к дымоходу.

Существует два основных типа дровяных печей: с прямой вентиляцией и непрямой вентиляцией. Печь с прямым отводом воздуха имеет камеру сгорания без забора воздуха снаружи здания, а печь с непрямым отводом имеет забор воздуха, который выводится через дымоход или трубу непосредственно в дымоход помещения.

Чтобы убедиться, что ваша печь работает правильно, вам следует периодически проверять дымоход на наличие засоров и других препятствий, которые могут ограничивать поток воздуха.

Что такое код для установки дровяной печи?

Код для установки дровяной печи:

Прибейте переднюю и заднюю стенки к шпилькам стены дымохода.

Прибейте воротник дымохода к верхней части дымохода.

Чтобы защитить свою работу, вы можете использовать металлическую обшивку соответствующей длины или, по крайней мере, какой-нибудь замазочный материал под покраску, чтобы вода не попала в гипсокартон или изделия из дерева.

На каком расстоянии от стены должна быть дровяная печь?

Зависит от размера вашей печи. Стандартная дровяная печь должна быть на расстоянии около фута от стены, но если у вас есть более крупная модель, она может быть на расстоянии до трех футов.

Можно ли установить дровяную печь без дымохода?

Да, вы можете установить дровяную печь без дымохода.

Если вы хотите избежать установки дымохода, это возможно, но будет намного сложнее, чем с дымоходом.

Этот тип установки не рекомендуется и должен выполняться только опытными специалистами, имеющими необходимое оборудование и ноу-хау для правильного выполнения такого рода работ.

Заключение

Лучший способ установить трубу дровяной печи через сводчатые потолки – нанять профессионала. Это может быть дорогостоящим вариантом, но он гарантирует, что установка вашей новой печи пройдет гладко и без проблем. Для тех, кто все еще рассматривает возможность самостоятельной установки печи, ниже мы дали несколько полезных советов о том, как сделать это безопасно и эффективно.

Потратьте время сейчас, пока не наступила зима, чтобы убедиться, что вы готовы! Рекламный стиль поделился информацией о том, как установить трубу дровяной печи через потолок собора.

Вам также может понравиться – Как определить признаки перегрева дровяной печи.

Как провести трубу дровяной печи через стену

Вы только что купили дровяную печь и поняли, что труба печи не пройдет через крышу? Что ж, возможно, пришло время узнать, как установить трубу дровяной печи через стену.

В этом посте мы рассмотрим некоторые из наиболее распространенных способов установки дымоходов в современных домах, различные типы дымоходов, какие факторы следует учитывать и чего следует избегать.

Что такое печная труба?

Прежде всего, важно точно установить, что такое печная труба, а что нет.

Существует множество различных типов труб для печей, и они работают так же, как комплекты дымоходов. Они предназначены для безопасного удержания и направления горячих паров и дыма, образующихся в процессе горения, за пределы вашей собственности.

Трубы для печей также помогают обогреть ваш дом. Они делают это, проводя и излучая тепло в жилое пространство.

Трубы печи и трубы дымохода

Трубы дымохода являются лишь частью вентиляционной системы и всегда должны использоваться в сочетании с дымоходом или каменным дымоходом, соответствующим нормам. Трубы печи никогда не должны устанавливаться или проходить через стены, потолки или полы.

Обычно печные трубы имеют черный цвет, так как они окрашены термостойкой краской. Дымоходы используются внутри помещения до тех пор, пока вам не потребуется провести систему через стену, потолок или пол, в этот момент вместо этого используется дымоход, соответствующий нормам.

Типы печных труб

Существует два основных типа печных труб: одностенные и двустенные. Тот, который вы выберете, будет зависеть от ваших конкретных требований к установке, местных и государственных норм безопасности и, в некоторой степени, от ваших личных предпочтений.

Одностенные трубы для печей

Одностенные трубы обычно намного дешевле, чем двустенные альтернативы, а также их гораздо легче резать.

Следует отметить, что они должны находиться на расстоянии не менее 18 дюймов от горючих материалов. Они также не подходят для всех типов установок, поэтому вы должны свериться с местными и государственными нормами безопасности.

Трубы для печей с двойными стенками

Как следует из названия, трубы для печей с двойными стенками состоят из двух стенок, что делает их прочнее и обеспечивает им дополнительный слой изоляции. В результате площадь горючего зазора часто намного меньше, чем требуется для одностенных труб.

Однако недостатком является то, что они не так сильно излучают тепло в жилое пространство, их сложнее разрезать и, как правило, они дороже. Однако, как уже упоминалось, использование печных труб с двойными стенками иногда является требованием, чтобы соответствовать ключевым правилам безопасности, например. для установки в мобильных домах.

Рекомендуется ли установка печной трубы через стену?

Из-за характера чертежа всегда предпочтительнее вертикальная установка печной трубы и дымохода. Однако из-за препятствий и других структурных ограничений это не всегда возможно; в этом случае приемлема горизонтальная установка печной трубы.

Оборудование и инструменты, необходимые для установки труб печи и дымохода

Для выполнения этой установки вам потребуются следующие инструменты и материалы:

• угловая шлифовальная машина
• Электрическая пила
• Набор отвертки
• Spirit Level
• ЛЕДПЕРЫ
• A «Через комплект на стенах» или следующие компоненты:
  • CHIMNEY Pipe Connecter с поддерживающим брекетом
  • CHIMNE.
  • Кожух дымохода и переходник
  • Труба дымохода для прохода через стену
• Труба дымохода класса А, измеренная по длине наружной стены до колпака дымохода
• Труба печи с одинарными или двойными стенками, идущая от патрубка в стене к верхней части плиты или плиты на пеллетах
• Помните, что на каждые 4 фута высоты по вертикали вам понадобится настенный хомут для трубы дымохода

Установка трубы печи через стена

Установка дымохода, как правило, довольно простой процесс, если все сделано правильно.

Для прокладки дымохода через стену я лично рекомендую использовать комплект «Through the Wall Kit». Я считаю, что эти комплекты обычно работают довольно хорошо, и это экономит время, необходимое для изготовления множества нестандартных деталей и измерения каждой детали в мельчайших деталях.

Установка может незначительно различаться у разных производителей труб дымохода, поэтому всегда читайте инструкции производителя и, при необходимости, обращайтесь за советом и опытом к местному специалисту по ОВКВ.

1. Выберите место для трубы печи

Первый шаг — выбрать подходящее место для установки печи и трубы. Важно помнить, что для печной трубы потребуется площадь зазора, которая диктуется типом используемой трубы.

Как правило, это около 18 дюймов для одностенной трубы и может быть всего 6 дюймов для некоторых двустенных труб. Если вы устанавливаете свою трубу через внешнюю стену, вам потребуется 12-дюймовый зазор между трубой и потолком и полом.

2. Измерьте и разметьте

Следующим шагом является измерение необходимых зазоров и разметка карандашом областей, которые вы собираетесь вырезать в стене. Простой способ добиться этого — использовать в качестве шаблона настенный оклад и наперсток — просто разметьте круг и поставьте точку в центре. Затем вы можете легко определить, достаточно ли у вас площади зазора, измерив внешние края маркировки.

3. Приступайте к резке и удалению стены

После того, как все будет размечено, вы можете приступить к удалению стены. Для этого можно использовать болгарку и не забывать во время работы пользоваться необходимыми средствами индивидуальной защиты. Затем вы можете использовать пилу, чтобы пробить деревянную внутреннюю часть и легко удалить любые изоляционные материалы вручную.

Примечание: всегда проверяйте наличие внутренней проводки или трубопроводов, прежде чем выполнять какие-либо строительные работы на своем участке.

Чтобы снять внешнюю стену, вам также потребуется начертить шаблон. Самый простой способ сделать это — использовать длинный винт; Вы можете использовать дрель, чтобы вбить винт через стену снаружи вашего дома. Не забудьте использовать точку, которую вы отметили ранее, чтобы убедиться, что она находится в центре.

4. Крепление обшивки и дымохода к наружной стене

Когда стена будет готова, вы можете начать с крепления обшивки и трубы дымохода. Обычно помогает, чтобы кто-то поддерживал его, пока вы прикрепляете и привинчиваете его на место. Не забудьте также спиртовой уровень, так как вам нужно будет проверить, подходит ли уровень для каждого отдельного компонента.

Сначала прикрепите примыкание к стене, опору тройника, а затем оцинкованный тройник, который по существу является нижним сегментом трубы дымохода.

Затем вы можете добавить дополнительные сегменты трубы дымохода, пока не достигнете карниза крыши. Помните, что вам необходимо добавить настенные ремни каждые 4 дюйма, чтобы поддерживать трубу дымохода и поддерживать свободное пространство.

5. Соедините тройник трубы дымохода с коушем внутренней стены

Затем вам нужно будет установить трубу дымохода, которая будет проходить через вашу стену, и соединить тройник внешней трубы дымохода с наперстком внутренней стены, который вы прикрепите к внутренней стене.

Вы можете приобрести их в различных размерах, поэтому убедитесь, что вы измерили толщину стены, прежде чем выбирать комплект или компонент дымохода.
