Схема подключения проводов в распределительной коробке: рассмотрим подробно

Выполняем монтаж в распределительной коробке

Правильное подключение проводов в распределительной коробке является весомым фактором надежности вашей электрической сети. А если учитывать, что в распределительных коробках сконцентрировано более 50% всех соединений, то этот элемент вашей электрической сети дома или квартиры становится особенно важным. При этом нельзя забывать и о наглядности подключения, а также его ремонтопригодности. Исходя из всего этого давайте остановимся на распределительных коробках более детально.

Содержание

  • Правила монтажа распределительных коробок
  • Подключение различных электроприемников в распределительной коробке
    • Подключение групповых проводов
    •  Подключение розеток
    • Подключение выключателя
    • Подключение светильника и розетки
  • Вывод

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

Расположение распределительных коробок в квартире

 Итак:

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками.

Проходной же называется коробка, имеющая такую связь.

На фото проходная распределительная коробка с подключением розетки

Итак:

  • В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

  • Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
  • Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

 Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

Подключение розетки в распределительной коробке

  • Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
  • Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

  • Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

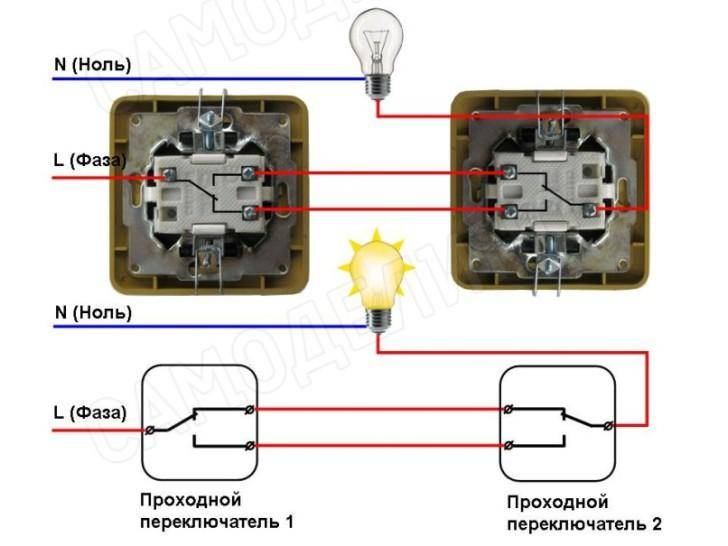

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна.  И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

Подключение двухклавишного выключателя

 Итак:

  • Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
  • Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
  • Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
  • Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
  • Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

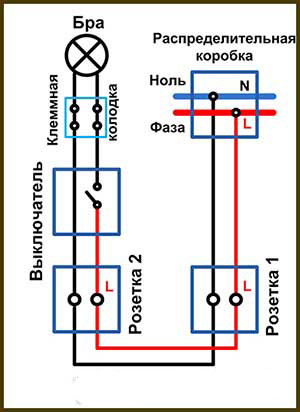

Схема подключения выключателя от розетки

  • Прежде всего по методике, описанной выше, подключаем розетку.
  • Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
  • Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
  • Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
  • Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Вывод

Как видите, все виды подключения в распределительной коробке вполне можно выполнить своими руками. Главное быть внимательным и не перепутать фазные, нулевые и защитные провода. Самым простым способом для этого является соблюдение рекомендаций ПУЭ. Ведь цветовое обозначение не даст вам скрутить вместе провода разных цветов. А это практически стопроцентная гарантия правильности вашей схемы.

Как подключить провода в распределительной коробке своими руками

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Содержание

  • Соединение проводов
    • Правила монтажа проводов в распределительной коробке
    • Варианты соединения проводов в распределительной коробке
  • Схемы соединения в распределительной коробке
    • Схема распределительной коробки
    • Схема подключения в распределительной коробке розетки
    • Схема подключения в распределительной коробке выключателя
  • Вывод

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

  • Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

  • На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

  • Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

  • Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

  • Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

  • В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
  • Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
  • Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

  • Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
  • Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
  • Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
  • Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

  • Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
  • Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
  • Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
  • Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

  • В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
  • При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сети.

Схема расключения или соединения электрических кабелей в распределительной коробке

Содержание

  • Пошаговое руководство по монтажу распредкоробки
  • Схема расключения распределительной коробки

Кабели и провода в жилых и нежилых строениях проложены от щита со счетчиком расхода электроэнергии, предохранительными пробками или автоматическими выключателями под полом, по стенам до распределительных коробок, где они соединены скручиванием или с помощью клеммников (электрических зажимов).

От раcпредкоробок электрическую проводку прокладывают к другим распаячным или расключительным коробкам, которые подключают на один автомат или одну и ту же группу и к выключателям, розеткам, светильникам. Выполнить расключение возможно и без специального образования и опыта работы электриком, достаточно следовать данной инструкции.

Обычно в квартиру приходят 3 – 4 группы (включая отдельную группу, приходящую на электроплиту, которую прокладывают независимыми кабелями или проводами). Таким образом, при повреждении на линии от электроснабжения отключается только часть строения или квартиры. Обратить особое внимание на пропорциональное и равномерное распределение нагрузки между автоматами или предохранительными пробками в электрическом щите.

 До начала работ необходимо обесточить линию, на которой будут производиться работы, вывинтив пробки или отключив автомат.

Как правило, устанавливают одну распределительную коробку на каждое помещение, в случае значительного отдаления розеток может быть установлена дополнительная, специально на розетки.

Пошаговое руководство по монтажу распредкоробки

  • Завести кабели или провода в коробку через уплотнители в отверстиях (для накладных коробок) или через заранее проделанные отверстия в коробках, устанавливаемых внутрь стены.
  • Закрепить коробку к потолку или стене при помощи 2-хсаморезов или дюбелей при накладном способе установки или замазать её в заподлицо со стеной или потолком при скрытой установке.
  • Осторожно снять внешнюю изоляцию кабеля до самого входа в распредкоробку.При этом необходимо сохранить целостность внутренней изоляции жил. Случайно поврежденные участки хорошо изолировать при помощи изоленты.
  • Подогнать длину проводов или жил, оставив максимальный запас, при этом учитывая возможность уложить их внутрь по окончании работ. Обычно оставляют запас около 15 см. При большом количестве проводов в одной распредкоробке их укорачивают до 12–10 см.
  • Зачистить концы проводов или жил кабеля.
  • Соединить жилы (провода) по схеме работы при помощи клеммников (электрических зажимов), изолирующих колпачков СИЗ или скруткой.
  • Изолировать скрученные концы изолентой или накрутить изолирующие колпачки.
  • Развести в стороны пучки фазных, нулевых, заземляющих проводов, затем осторожно уложить провода внутрь, для облегчения задачи можно аккуратно затолкнуть при помощи деревянной ручки какого-нибудь инструмента.
  • Закрыть и завинтить крышку.

Подробнее о выборе способа соединения и особенностях монтажа на видео

Схема расключения распределительной коробки

Все защитные или заземляющие (на схеме маркированы как PE, выделены желтым цветом) проводники и нулевые (на рисунке маркированы N, обозначены синим) соединяют между собой по цветам, как показано на схеме. Проводника“земля” не будет, если электропроводка двухпроводная.

Фазные проводники (выделены черным и красным цветом) расключаются немного сложнее, если от распредкоробки проводка идет только к розеткам, то фазы также соединяют между собой.

 В случае когда проводка идет на светильник с одноклавишным выключателем (как изображено на рисунке), провод, который отходит от выключателя, соединить с фазой, идущей на светильник (на рисунке L на освещение), а фазу, приходящую на выключатель, соединитьсо всеми фазными проводами (на схеме L на выключатель). Должно быть 4 соединения.

При распределении проводников на светильник с двухклавишным выключателем до него прокладывают четырехжильный кабель (2 фазных жилы включения, 1 фазная выключения,1 нулевая, 1 “ земля”). В случае двухпроводной электропроводки–трехжильный, так как проводник “земля” отсутствует. Соединяют между собой фазные проводники, идущие на розетки. Также соединяют фазы питающего кабеля, приходящие на общий зажим двухклавишного выключателя, 2 жилы с которого идут на лампы светильника отдельно. Ниже представленыс хемы распайки двухклавишного переключателя без “земли”.



















Все нулевые и заземляющие проводники (при наличии последних) соединяют вместе. Внутри коробки должно получиться 5 соединений (включая соединение заземляющих проводников). Ниже представлена схема расключения двухклавишного переключателя с“землей”.

Внимание! Перед подачей напряжения ещё раз внимательно проверить подключения. Во избежание короткого замыкания все соединения должны быть выполнены строго по схеме, изоляция должна быть неповрежденной, места скруток надежно изолированы или защищены изолирующими колпачками.



  • Причины мерцания света в квартире
  • Правила монтажа электропроводки в доме самостоятельно
  • Как выбрать электрические кабеля и провода
  • Как сделать ввод электричества в частный дом своими руками

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может включать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются соединительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и в целом они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью распределительной коробки.

Вкратце, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные участки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

  • Номинальное значение
  • Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

  • Стандартная распределительная коробка
  • Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки рассчитаны на ампер, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

  • Кольцевая сеть и радиальные цепи = 30 ампер
  • Цепи освещения = 20 ампер ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

    Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

    По сути, в распределительной коробке используются клеммы трех типов:

    1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подсоединять большее количество или размеры кабельных жил, чем клеммы других типов.

      Одновинтовые клеммы внутри распределительной коробки

    2. Винтовые зажимы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно закрепляются путем завинчивания их. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

      в распределительной коробке

    3. Простота подключения/необслуживаемые клеммы – каждая жила кабеля вставляется в свое отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

      Клеммный соединитель Easy Connect, не требующий технического обслуживания

    Круглые или квадратные распределительные коробки

    Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

    Сильноточная распределительная коробка — изображение предоставлено Bartec

    Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

    Распределительная коробка необслуживаемого типа

    Подключение распределительной коробки

    В этом разделе объясняется, как выполнить подключение традиционной или стандартной распределительной коробки. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

    Соединение двух отрезков провода вместе

    Дважды проверьте, отключено ли питание и подключите распределительную коробку, как показано ниже:

    Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

    Создание ответвления с помощью распределительной коробки

    Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

    Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

    Крепление кабелей к соединительной коробке

    С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

    Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

    Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

    Какие цветные провода какие?

    Цвета проводки для Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

    Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

      Before March 2004 After March 2004
    Live Red Brown
    Neutral Black Blue
    Земля Зеленая и желтая или оголенная жила Зеленая и желтая или оголенная жила

    Крепление распределительной коробки после установки

    Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

    Детали распределительной коробки

    Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

    Кабели, идущие в распределительную коробку и выходящие из нее, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

    Также внимательно ознакомьтесь с правилами для кольцевых и радиальных сетей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

    В этом случае вы просите схему использовать намного больше энергии, чем она рассчитана. Больше энергии = больше тепла, и кабели могут загореться!

    Для получения подробной информации о правилах и получения дополнительной консультации специалистов загрузите последнюю версию утвержденного документа P, доступную на веб-сайте портала планирования.

    Вы также можете прочитать краткий обзор правил по электротехнике и их значения, посетив наш проект Approved Document P здесь.

    После того, как распределительная коробка закреплена на надежной поверхности, а проводка подключена к клеммам и проверена, вы можете закрыть распределительную коробку, ее нельзя оставлять открытой и открытой. Крышка завинчивается с помощью прилагаемого крепежного винта (или, возможно, винтов) через крышку и прикрепляет ее к основанию. Часто необходимо отрегулировать проводку внутри распределительной коробки, чтобы закрыть крышку. Не закрывайте крышку винтом с усилием, так как это может привести к повреждению кабелей.

    Запутался или запутался в проводке и электрике?! Получите профессиональную помощь — изображение предоставлено Active Rain

    Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

    404 | Эта страница отсутствует | Мореходство

    Скрытый ярлык

    Отметить/снять все отметки

    Скрытый ярлык

    Абердин

    Скрытый ярлык

    Действующая военная служба

    Скрытый ярлык

    Аэрокосмическая промышленность

    Скрытый ярлык

    АГВ

    Скрытый ярлык

    АИС

    Скрытый ярлык

    полностью электрический

    Скрытый ярлык

    Америка

    Скрытый ярлык

    АМР

    Скрытый ярлык

    Ангола

    Скрытый ярлык

    Азиатско-Тихоокеанский регион

    Скрытый ярлык

    Ученики

    Скрытый ярлык

    азия

    Скрытый ярлык

    Азиатско-Тихоокеанский регион

    Скрытый ярлык

    целостность активов

    Скрытый ярлык

    управление целостностью активов

    Скрытый ярлык

    Интеллектуальный центр мониторинга активов

    Скрытый ярлык

    Австралия

    Скрытый ярлык

    автоматизированные транспортные средства

    Скрытый ярлык

    Автоматическая система идентификации

    Скрытый ярлык

    автоматика

    Скрытый ярлык

    Автономный

    Скрытый ярлык

    Автономный мобильный робот

    Скрытый ярлык

    автономный подводный аппарат

    Скрытый ярлык

    Автономный автомобиль

    Скрытый ярлык

    Автономные транспортные средства

    Скрытый ярлык

    Автономия

    Скрытый ярлык

    АПА

    Скрытый ярлык

    Индивидуальное проектирование

    Скрытый ярлык

    Индивидуальные инструменты

    Скрытый ярлык

    БЕЯ

    Скрытый ярлык

    Награда «Черный инженер года»

    Скрытый ярлык

    боп

    Скрытый ярлык

    страховочный трос

    Скрытый ярлык

    модем

    Скрытый ярлык

    БОРИС

    Скрытый ярлык

    расчистка от валунов

    Скрытый ярлык

    БП

    Скрытый ярлык

    Бразилия

    Скрытый ярлык

    растворы для захоронения

    Скрытый ярлык

    Помощь при лесных пожарах

    Скрытый ярлык

    Бизнес-сеть для морской ветроэнергетики

    Скрытый ярлык

    C-НАВ

    Скрытый ярлык

    заглубление кабеля

    Скрытый ярлык

    прокладка кабеля

    Скрытый ярлык

    кабели

    Скрытый ярлык

    Канада

    Скрытый ярлык

    Смена карьеры

    Скрытый ярлык

    Карьера

    Скрытый ярлык

    груз

    Скрытый ярлык

    Карибский бассейн

    Скрытый ярлык

    обследование катодной защиты

    Скрытый ярлык

    Чандигарх

    Скрытый ярлык

    дозирование химикатов

    Скрытый ярлык

    впрыск химикатов

    Скрытый ярлык

    закачка и хранение химикатов

    Скрытый ярлык

    химический дроссельный клапан

    Скрытый ярлык

    Клэр Ридж

    Скрытый ярлык

    очистка

    Скрытый ярлык

    Облачные данные

    Скрытый ярлык

    ГНКТ

    Скрытый ярлык

    Ввод в эксплуатацию

    Скрытый ярлык

    ввод в эксплуатацию

    Скрытый ярлык

    связь

    Скрытый ярлык

    КомпактМовер

    Скрытый ярлык

    вычисления

    Скрытый ярлык

    Системы соединения

    Скрытый ярлык

    Строительство

    Скрытый ярлык

    Системы управления

    Скрытый ярлык

    мониторинг коррозии

    Скрытый ярлык

    коррозия под изоляцией

    Скрытый ярлык

    КТВ

    Скрытый ярлык

    кюй

    Скрытый ярлык

    резка

    Скрытый ярлык

    темные аттракционы

    Скрытый ярлык

    данные

    Скрытый ярлык

    Передача данных

    Скрытый ярлык

    управление данными

    Скрытый ярлык

    услуги передачи данных

    Скрытый ярлык

    Вывод из эксплуатации

    Скрытый ярлык

    инструменты для вывода из эксплуатации

    Скрытый ярлык

    глубоководный

    Скрытый ярлык

    глубоководное строительство

    Скрытый ярлык

    Дания

    Скрытый ярлык

    управление цифровыми активами

    Скрытый ярлык

    цифровая инспекция

    Скрытый ярлык

    цифровая рентгенография

    Скрытый ярлык

    цифровая трансформация

    Скрытый ярлык

    цифровизация

    Скрытый ярлык

    контроль размеров

    Скрытый ярлык

    Без водолаза

    Скрытый ярлык

    Разнообразие

    Скрытый ярлык

    опора для сверла

    Скрытый ярлык

    услуги по бурению

    Скрытый ярлык

    е-ров

    Скрытый ярлык

    Профили сотрудников

    Скрытый ярлык

    Энергия

    Скрытый ярлык

    энергетический переход

    Скрытый ярлык

    Инженерные услуги

    Скрытый ярлык

    машиностроение

    Скрытый ярлык

    Инженеры

    Скрытый ярлык

    развлечения

    Скрытый ярлык

    Окружающая среда Социальное управление

    Скрытый ярлык

    эквинор

    Скрытый ярлык

    оборудование

    Скрытый ярлык

    ЭРОВ

    Скрытый ярлык

    ЕСГ

    Скрытый ярлык

    Европа

    Скрытый ярлык

    разведка

    Скрытый ярлык

    инспекция f&m

    Скрытый ярлык

    испытание на усталость

    Скрытый ярлык

    корм

    Скрытый ярлык

    годность к службе

    Скрытый ярлык

    гибкая перемычка

    Скрытый ярлык

    флг

    Скрытый ярлык

    плавающий ветер

    Скрытый ярлык

    Флорида

    Скрытый ярлык

    обеспечение потока

    Скрытый ярлык

    Управление потоком

    Скрытый ярлык

    восстановление выкидной линии

    Скрытый ярлык

    выкидные линии

    Скрытый ярлык

    закачка жидкостей

    Скрытый ярлык

    Вилочный погрузчик

    Скрытый ярлык

    Вилочный погрузчик АГВ

    Скрытый ярлык

    Робот-погрузчик

    Скрытый ярлык

    Свобода

    Скрытый ярлык

    АПА Freedom

    Скрытый ярлык

    проектирование передней части

    Скрытый ярлык

    ФРС

    Скрытый ярлык

    ФНС

    Скрытый ярлык

    ГЕРФ

    Скрытый ярлык

    Фонд экстренной помощи Gippsland

    Скрытый ярлык

    глобальные решения для данных

    Скрытый ярлык

    ЗОЛОТО-2

    Скрытый ярлык

    процесс управления

    Скрытый ярлык

    технология группового транзита

    Скрытый ярлык

    групповой транзитный автомобиль

    Скрытый ярлык

    Мексиканский залив

    Скрытый ярлык

    Гайана

    Скрытый ярлык

    Ганновер

    Скрытый ярлык

    ХРС

    Скрытый ярлык

    Гибрид

    Скрытый ярлык

    Восстановление гидратации

    Скрытый ярлык

    ИААПА

    Скрытый ярлык

    ИМДС

    Скрытый ярлык

    ИМР

    Скрытый ярлык

    Включение

    Скрытый ярлык

    Индия

    Скрытый ярлык

    осмотр

    Скрытый ярлык

    Осмотр Ремонт Техническое обслуживание

    Скрытый ярлык

    программное обеспечение для проверки

    Скрытый ярлык

    инструменты для осмотра

    Скрытый ярлык

    инспекции

    Скрытый ярлык

    установка

    Скрытый ярлык

    комплексные буровые услуги

    Скрытый ярлык

    управление целостностью

    Скрытый ярлык

    Международный партнерский форум

    Скрытый ярлык

    Вмешательство

    Скрытый ярлык

    Служба вмешательства

    Скрытый ярлык

    ИРИС

    Скрытый ярлык

    Исурус

    Скрытый ярлык

    ивокс

    Скрытый ярлык

    Джандакот

    Скрытый ярлык

    Закон Джонса

    Скрытый ярлык

    Латинская Америка

    Скрытый ярлык

    Свобода

    Скрытый ярлык

    Свобода E-ROV

    Скрытый ярлык

    срок службы на местах

    Скрытый ярлык

    Освещение скважины

    Скрытый ярлык

    лнг

    Скрытый ярлык

    Местонахождение

    Скрытый ярлык

    Адреса

    Скрытый ярлык

    логистика

    Скрытый ярлык

    Луизиана

    Скрытый ярлык

    Разъем M5

    Скрытый ярлык

    техническое обслуживание

    Скрытый ярлык

    Техническое обслуживание

    Скрытый ярлык

    производство

    Скрытый ярлык

    морской

    Скрытый ярлык

    оптимизация морского терминала

    Скрытый ярлык

    морская разведка

    Скрытый ярлык

    Мэриленд

    Скрытый ярлык

    Мексика

    Скрытый ярлык

    Военный

    Скрытый ярлык

    центр поддержки миссии

    Скрытый ярлык

    центры поддержки миссии

    Скрытый ярлык

    Мобильная робототехника

    Скрытый ярлык

    МСД

    Скрытый ярлык

    многофункциональное судно

    Скрытый ярлык

    НК

    Скрытый ярлык

    неразрушающий контроль

    Скрытый ярлык

    Северная Америка

    Скрытый ярлык

    северное море

    Скрытый ярлык

    Норвегия

    Скрытый ярлык

    нуклеоника

    Скрытый ярлык

    ЭиТО

    Скрытый ярлык

    эволюция океана

    Скрытый ярлык

    океанская манта

    Скрытый ярлык

    Мореходство

    Скрытый ярлык

    морские развлекательные системы

    Скрытый ярлык

    Океаническая мобильная робототехника

    Скрытый ярлык

    Океанические космические системы

    Скрытый ярлык

    OceanSMART

    Скрытый ярлык

    Офисы

    Скрытый ярлык

    оффшорный

    Скрытый ярлык

    оффшорная энергетика

    Скрытый ярлык

    морские операции

    Скрытый ярлык

    морская ветроэнергетика

    Скрытый ярлык

    терминалы отгрузки нефти

    Скрытый ярлык

    ОМР

    Скрытый ярлык

    Береговой центр дистанционного управления

    Скрытый ярлык

    ГНКТ для открытой воды

    Скрытый ярлык

    Операции

    Скрытый ярлык

    эксплуатация и техническое обслуживание

    Скрытый ярлык

    ОСС

    Скрытый ярлык

    ОТЕХ

    Скрытый ярлык

    пакистан

    Скрытый ярлык

    Панама Сити

    Скрытый ярлык

    шт

    Скрытый ярлык

    ПЕСА

    Скрытый ярлык

    нефтехимическая

    Скрытый ярлык

    Петрофак

    Скрытый ярлык

    фотограмметрия

    Скрытый ярлык

    трубопровод

    Скрытый ярлык

    системы соединения трубопроводов

    Скрытый ярлык

    осмотр трубопровода

    Скрытый ярлык

    ремонт трубопровода

    Скрытый ярлык

    Обследование трубопровода

    Скрытый ярлык

    Плуги

    Скрытый ярлык

    заглушка и отказ

    Скрытый ярлык

    порт фуршон

    Скрытый ярлык

    ПортВижн

    Скрытый ярлык

    Позиционирование

    Скрытый ярлык

    согласование проекта

    Скрытый ярлык

    управление проектами

    Скрытый ярлык

    радиация

    Скрытый ярлык

    рентгенография

    Скрытый ярлык

    анализ в реальном времени

    Скрытый ярлык

    данные в реальном времени

    Скрытый ярлык

    Рекрутинг

    Скрытый ярлык

    Набор

    Скрытый ярлык

    надежность

    Скрытый ярлык

    дистанционные проверки

    Скрытый ярлык

    Дистанционная метрология

    Скрытый ярлык

    дистанционное управление

    Скрытый ярлык

    удаленные операции

    Скрытый ярлык

    дистанционное пилотирование

    Скрытый ярлык

    удаленные услуги

    Скрытый ярлык

    съемка с дистанционным управлением

    Скрытый ярлык

    Удаленные опросы

    Скрытый ярлык

    дистанционно управляемый автомобиль

    Скрытый ярлык

    Транспортные средства с дистанционным управлением

    Скрытый ярлык

    возобновляемые источники энергии

    Скрытый ярлык

    Ремонт

    Скрытый ярлык

    Резиденция

    Скрытый ярлык

    Резидент

    Скрытый ярлык

    житель ров

    Скрытый ярлык

    Автомобили для резидентов

    Скрытый ярлык

    РЭВО-ГТ

    Скрытый ярлык

    буровая погоня

    Скрытый ярлык

    позиционирование буровой установки

    Скрытый ярлык

    буровые услуги

    Скрытый ярлык

    Осветительные работы без райзера

    Скрытый ярлык

    стояки

    Скрытый ярлык

    риск

    Скрытый ярлык

    оценка рисков

    Скрытый ярлык

    поддержание надежности риска

    Скрытый ярлык

    оценка рисков

    Скрытый ярлык

    Робототехника

    Скрытый ярлык

    Род Ларсон

    Скрытый ярлык

    рос

    Скрытый ярлык

    Росайт

    Скрытый ярлык

    ротатор

    Скрытый ярлык

    расчистка маршрута

    Скрытый ярлык

    ров

    Скрытый ярлык

    Персонал ROVl

    Скрытый ярлык

    Пилотирование ROV

    Скрытый ярлык

    ров опрос

    Скрытый ярлык

    Инструменты для ROV

    Скрытый ярлык

    ровс

    Скрытый ярлык

    Ройст

    Скрытый ярлык

    ррм

    Скрытый ярлык

    РВЛИ

    Скрытый ярлык

    саас

    Скрытый ярлык

    Безопасность

    Скрытый ярлык

    Спутник

    Скрытый ярлык

    Шотландия

    Скрытый ярлык

    Служба

    Скрытый ярлык

    сланец

    Скрытый ярлык

    умный фланец

    Скрытый ярлык

    Программное обеспечение

    Скрытый ярлык

    Южная Америка

    Скрытый ярлык

    Космические системы

    Скрытый ярлык

    зона брызг

    Скрытый ярлык

    СПТ

    Скрытый ярлык

    ст&р

    Скрытый ярлык

    Статойл

    Скрытый ярлык

    Стальные кантенарные стояки

    Скрытый ярлык

    подводная лодка

    Скрытый ярлык

    подводный

    Скрытый ярлык

    Подводная автономия

    Скрытый ярлык

    закачка химикатов под воду

    Скрытый ярлык

    подводное строительство

    Скрытый ярлык

    подводное оборудование

    Скрытый ярлык

    Подводное оборудование

    Скрытый ярлык

    подводное промышленное оборудование

    Скрытый ярлык

    Подводные операции

    Скрытый ярлык

    подводная добыча

    Скрытый ярлык

    подводные проекты

    Скрытый ярлык

    подводная откачка

    Скрытый ярлык

    подводная насосная техника

    Скрытый ярлык

    подводный ремонт

    Скрытый ярлык

    Подводная робототехника

    Скрытый ярлык

    подводная оснастка

    Скрытый ярлык

    Подводные деревья

    Скрытый ярлык

    подводные клапаны

    Скрытый ярлык

    цепочка поставок

    Скрытый ярлык

    Вспомогательные суда

    Скрытый ярлык

    суринам

    Скрытый ярлык

    опрос

    Скрытый ярлык

    такси

    Скрытый ярлык

    технология

    Скрытый ярлык

    Технологии и аренда

    Скрытый ярлык

    управление терминалом

    Скрытый ярлык

    облако

    Скрытый ярлык

    Верхняя часть

    Скрытый ярлык

    Верхние операции

    Скрытый ярлык

    рытье траншей

    Скрытый ярлык

    Тринидад и Тобаго

    Скрытый ярлык

    рентгеновский досмотр для предотвращения поездки

    Скрытый ярлык

    Рентгеновский осмотр во избежание поездки

    Скрытый ярлык

    ТРНД

    Скрытый ярлык

    Великобритания

    Скрытый ярлык

    УККС

    Скрытый ярлык

    Шланги

    Скрытый ярлык

    Подводные аппараты

    Скрытый ярлык

    УниМовер

    Скрытый ярлык

    Великобритания

    Скрытый ярлык

    США

    Скрытый ярлык

    Беспилотный

    Скрытый ярлык

    Клапаны

    Скрытый ярлык

    суда

    Скрытый ярлык

    Ветераны

    Скрытый ярлык

    Прожектор ветеранов

    Скрытый ярлык

    визуализация

    Скрытый ярлык

    автоматизация склада

    Скрытый ярлык

    Сварщики

    Скрытый ярлык

    Сварка

    Скрытый ярлык

    ликвидация скважины

    Скрытый ярлык

    вывод скважин из эксплуатации

    Скрытый ярлык

    внутрискважинные работы

    Скрытый ярлык

    интенсификация скважин

    Скрытый ярлык

    разгрузка устья скважины

    Скрытый ярлык

    демонтаж устья

    Скрытый ярлык

    западная африка

    Скрытый ярлык

    Западная Австралия

    Скрытый ярлык

    энергия ветра

    Скрытый ярлык

    ветряные электростанции

    Скрытый ярлык

    влр

    Скрытый ярлык

    Женщины в технологиях

    Скрытый ярлык

    рабочий класс

    Скрытый ярлык

    Мастерская

    Распределительные коробки электропроводки

    » Дом » Схемы электропроводки в жилом доме
    » Жилая электропроводка: руководство по домашней электропроводке
    » Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика


    Дэйв Ронджи
    Резюме: Типы электромонтажных коробок для жилых помещений. Понимание электрических распределительных коробок и того, для чего они используются. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику.

    Узнайте, чем делятся другие, на Спросите электрика:
    Слава Богу, что я нашел ваш сайт! Потрясающий. Джейн из города Панама, Флорида.


    Электрические распределительные коробки, коробки для креплений, розетки, коробки для сращивания


    Видео по электромонтажу

    Подключение розетки GFCI без провода заземления

    ПРИМЕЧАНИЕ. Список всех моих полезных видео

    Будет отображаться в конце этого видео

    Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

    Одним из очень важных компонентов является коробка, в которую будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

    Box Fill — Сколько проводов можно поместить в коробку? Код NEC требует проводки быть защищены и закрыты, когда такие устройства, как розетки, светильники И выключатели устанавливаются. Иногда необходимо соединение или сращивать провода в электрических коробках домашней проводки.

    При сращивании проводов доступное электрическое соединение Коробка Коробка необходима для закрытия сращенных проводов, поэтому торговое название — электрический корпус.
    Этот список показывает различные электрические коробки и отображает имя коробки и описывает типичное приложение.

    Наиболее распространенными материалами, из которых изготавливаются электрические коробки для домашней электропроводки, являются: пластик, стекловолокно, сталь, алюминий и пекарский свет. Металлические коробки поставляются с выбивными отверстиями для использования таких кабелепроводов, как ЕМТ (электрические металлические трубки), гибкой стали или алюминия.

    Почему вы не видите точно такую ​​же электрическую коробку у вашего поставщика? Доступность типов коробок будет зависеть от того, с каким производителем электроэнергии или каналом закупок у вашего поставщика заключен контракт.

    стиль = «очистить: слева»>

    Коробки и сетчатый наполнитель
    Сколько проводов можно установить в электрическую коробку, зависит от того, сколько кубических дюймов имеет коробка и какой размер проводов установлены.

    Ниже приведена схема нескольких распространенных электрических коробок с домашней проводкой. и фактическая информация, которая должна быть штампована или отлита в каждый корпус.

    Хорошее эмпирическое правило — никогда не переполнять коробку. оставьте себе много места и не обрезайте провод слишком коротко — всегда можно немного обрезать, но не растягивать. Хранить Имейте в виду, что заземляющие провода не учитываются.

    стиль=»очистить: слева»>
    ПРИМЕРЫ ЭЛЕКТРИЧЕСКОЙ КОРОБКИ

    Коробка CU.IN.

    #14 Провода

    #12 Провода

    #10 Провода

    3-ДЮЙМОВЫЙ БЛИН МЕТАЛЛИЧЕСКИЙ 4,5 2 2 0
    3-ДЮЙМОВОЕ ВРЕЗНОЕ СТЕКЛОВОЛОКНО 14,0 7 6 5
    1-МЕСТНАЯ ВРЕЗНАЯ СТЕКЛОВОЛОКНО 16,0 8 7 6
    1-МЕСТНАЯ ВРЕЗНАЯ СТЕКЛОВОЛОКНО 18,0 9 8 7
    ГВОЗДИ НА 1 ПЛАСТИК 20,5 10 9 8
    ВРЕЗНОЙ СТЕКЛОВОЛОКНА НА 2 ПОСТАВКИ 28,0 14 12 11
    2-СТЕКЛЯННАЯ ПЛАСТИКОВАЯ ДЛЯ НОГТЕЙ ДЛЯ ЛИЦА 32,0 16 14 12
    3-МЕСТНЫЕ ВРЕЗНЫЕ ИЗ СТЕКЛОВОЛОКНА 42,5 21 18 17
    ГВОЗДИ НА 2 ПЛАСТИКА 43,5 21 19 17




    Обычные бытовые электромонтажные коробки и способы их использования

    Электрическая коробка Название детали Электрические приложения
    1-местная пластиковая коробка для гвоздей, используемая для проводки кабелей типа NM. Также известен как Rough-In Box. Розетки и выключатели.
    1-местная врезная коробка из стекловолокна с задним кронштейном. Розетки и выключатели. Кабельная разводка типа NM. Используется с кабельной проводкой в ​​приложениях Remodel.
    1-местная металлическая врезная коробка с регулировочными монтажными проушинами. Розетки и выключатели с выбивными отверстиями для стального или алюминиевого гибкого кабеля.
    1-местная удобная коробка. Розетки и выключатели. Розетка для микроволновки с поверхностным монтажом. Гараж или магазин с трубопроводом.

    Пластиковый ящик для гвоздей на 2 места.

    		Розетки и выключатели.
    2-местная врезная коробка из стекловолокна. Розетки и выключатели.
    2-местная пластиковая коробка для ногтей для лица. Розетки и выключатели. Отлично подходит для узких мест с ограниченным пространством для гвоздя.
    3-местная пластиковая боковая коробка для гвоздей. Розетки и выключатели.
    3-местная коробка для ногтей для лица. Розетки и выключатели.
    3-местная врезная коробка из стекловолокна. Розетки и выключатели.
    4-местная пластиковая коробка для гвоздей. Выключатели и органы управления освещением.
    3-дюймовая коробка для гвоздей из стекловолокна. Светильники и соединения.
    3-дюймовая коробка из стекловолокна для врезки или переделки. Светильники и детекторы дыма.
    3-дюймовая металлическая коробка для блинов, также доступна из стекловолокна. Светильники. Устанавливается на поверхность каркаса заподлицо с готовым листовым камнем.
    4-дюймовая пластиковая коробка для гвоздей. Светильники
    Коробка для гаечного ключа. Светильники
    4-дюймовый потолочный вентилятор. Коробка для блинов с потолочным вентилятором, утвержденная для поддержки 70 фунтов.
    4-квадратная металлическая коробка. Используйте с выступающими кольцами для 1 или 2 групп, отверстий 3-0 или 4-0. Розетки и выключатели. Поверхностное крепление для использования в гараже или магазине с EMT или Flex Conduit.


    Домашняя электропроводка

    Подключение розетки GFCI без заземляющего провода

    Помощь в правильном подключении

    Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга:

    Полное руководство по домашней электропроводке

    Правильно подключите с помощью моей Иллюстрированной книги по электромонтажу
    Отлично подходит для любого проекта домашней проводки.


    Узнайте, как правильно подключить провода! Узнайте больше о проводке в жилом доме
    Идеально подходит для домовладельцев, студентов и электриков
    Включает:
    Домашняя электропроводка — по комнатам
    Цепи 120 В
    Цепи 240 В
    Многопроводные схемы
    Методы прокладки проводки для установки домашней электрической цепи
    Электрические коды для домашней электропроводки
    . …и многое другое.





    СВЯЗАННЫЙ

    Подробнее об электрических распределительных коробках

    Что делать с заземляющим проводом
    Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

    Удары молнии могут повредить электропроводку
    В наше дерево во дворе ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывается…

    Сращивание проводки 220 В
    Как сращивать электропроводку 220 В: Соображения при сращивании проводки кабеля 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи.

    Соединения проводки для электрического водонагревателя
    Что такое электрические соединения водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт.

    Выявление причины затемнения цепи
    Из-за чего мой свет тускнеет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи.

    Подключение потолочного вентилятора к другим светильникам и розеткам
    Как подключить потолочный вентилятор к домашней электропроводке? Электропроводка распределительной коробки для потолочного вентилятора и розеток, Электропроводка цепи потолочного вентилятора, Электропроводка потолочного вентилятора с общей цепью.

    Как подключить вытяжной вентилятор вытяжного шкафа
    Монтаж проводки вытяжного вентилятора вытяжного шкафа: Проводка от существующего источника питания или розетки. Я подключаю вытяжной вентилятор вытяжного шкафа к кухонной плите.

    Нет питания в электрической розетке
    У меня не работает электрическая розетка: Как отремонтировать электрическую розетку, в которой пропало электричество.

    электрические распределительные коробки — 1608


    Самый безопасный способ проверки электрических устройств и идентификации электрических проводов!
    Бесконтактный электрический тестер
    Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
    Самый быстрый способ проверить неисправность электропроводки!
    Тестер розеток
    Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи.
    Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании.
    Снимите изоляцию провода, не надрезав и не повредив электрический провод!
    Инструмент для зачистки проводов и кусачки
    Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.


    Обучение электромонтажу
    Обучающие видеоролики по электромонтажу



    » Как ПРАВИЛЬНО подключить!«
    Проводите уверенно!
    Полностью иллюстрированный
    Мгновенная загрузка

    Теперь вы можете
    Проводите как профессионал!

    Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети.
    РубрикаРазное
