Как прикрепить гофру к вытяжке – Как установить и спрятать гофру от вытяжки на кухне: правила и нюансы установки

Как своими руками произвести монтаж вытяжки

Монтировать кухонную вытяжку — дело нехитрое, а особенно для профессионала. Если вы не хотите тратить деньги на его услуги, и желаете проверить уровень своего мастерства — сделайте это самостоятельно. Все пройдет гладко, если руководствоваться советами и правилами, которые предлагаются в этой статье.

Итак, с чего же начать?

Чтобы понять, как крепятся устройства, фильтрующие воздух, ознакомьтесь с классификацией изделий, существующих на рынке. После этого вам будет легче выбрать, как же лучше монтировать вытяжку.

Виды техники

---

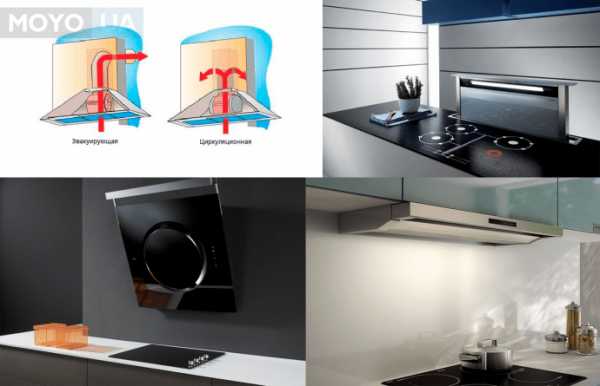

По способу работы вытяжки бывают:

• эвакуирующие — выводят воздух из комнаты на улицу. Такой электроприбор за несколько минут превращается в циркуляционный, если купить угольный фильтр и монтировать его в воздуховод. Если самостоятельно установить вытяжку эвакуирующего типа,  то заодно с запахом блинчиков она удалит избыточное тепло, что особенно приятно в летнюю жару;
• циркуляционные. У них есть небольшой фильтр, который очищает воздух от примесей дыма и запахов, а потом снова возвращает его в комнату. Такой тип устройств пользуется меньшей популярностью, ведь фильтры нуждаются в регулярной чистке и замене, да и 100% поглощение запахов, увы, не гарантировано.

Еще одно отличие вытяжки — в способе установки. В процессе изучением вопроса, как она устанавливается, необходимо учесть, где будет лучше выглядеть эта кухонная техника.

• встроенные — тут все понятно, устройство является частью мебели для кухни и прочно прикреплено к ней;
• настольные: большими, горизонтально расположенными раструбами оборудуют кухни кафе и ресторанов, работа которых сопряжена  с высокими мощностями. Для домашнего использования достаточно бессмысленное и неудобное дополнение;
• каминная — каким образом она будет располагаться, решают одновременно с устройством камина;
• потолочная. Такое устройство самому сложно установить, ведь оно представляет собой разветвленную систему воздухозаборников в натяжном или подвесном потолке. Кроме того, нужно продумать систему воздуховодов.

Совет: Чтобы не испытывать лишнего неудобства в эксплуатации и уходе за техникой, внимательно изучите, какие бывают типы устройств для фильтрации воздуха.

Вам будет интересно: Как правильно выбрать вытяжку.

Подготовка к монтажу — необходимый инструментарий

---

Корректно и правильно установить вытяжку вам помогут такие инструменты:

• гофрированная труба и несколько хомутов, чтобы прикрепить устройство на кухне;
• шуруповерт с перфоратором;
• ножовка для металла;
• решетка для канала вентиляции;
• уровень, с помощью которого устройство будет монтировано;
• отвертка для мелких работ;
• рулетка и карандаш с мягким грифелем для того, чтобы делать разметку.
• электролобзик, чтобы вырезать отверстия в шкафчике.

Совет: гофрированную трубу лучше выбрать пластиковую, а не алюминиевую. Пластиковый гофр выглядит более эстетично, его легче встроить в дизайн помещения, и он не шумит, в отличие от алюминиевого.  Впрочем, последний можно замаскировать в гипсокартонный потолок, но это потребует дополнительных затрат труда, времени и средств.

На всякий случай подготовьте баллончик с герметиком — он может понадобиться для тщательной обработки стыков частей конструкции вытяжки.

Варианты установки вытяжки на кухню

---

Инструкции по установке вытяжки будут разными в зависимости от того, каким способом придется его монтировать — в шкафчик, под шкафчик, на стену, к потолку.

В любом случае, потребуется заранее проложить проводку. Если ваша кухонная вытяжка будет питаться от розетки, провод нужно спрятать за мебелью — самому это легко сделать. В случае, если монтировать будете через автомат, то кабели прячутся под плинтусом, за обшивкой стены или в специальном коробе из пластика. Запомните: обязательно подключается заземление!

Установка вытяжки в шкафчик

---

Удобный способ установки во многих случаях является спасительным вариантом для маленьких кухонь с явным дефицитом пространства. Еще одно достоинство такого решения — расположение техники непосредственно над плитой, использование пространства на все 100% (когда навесной шкаф выступает многофункциональным предметом интерьера). Что можно ожидать от такого умного решения? Эффективной циркуляции не только на кухне, но и во всем доме. Итак, перейдем к делу.

В качестве примера к уроку, как закрепить встраиваемую модель, приведем Universo BUILT-IN-700. Она примечательна тем, что может работать откачивая воздух наружу и фильтруя его.

Для начала нужно изготовить специальный шкаф (без дна) для электроприбора, который будет монтироваться к средней полке.

Необходимо измерить высоту девайса, чтобы понять, на каком расстоянии от полки его разместить. Размер отличается для разных моделей, но в среднем — 13-15 см.

Если в конструкции присутствует вентиляционный канал, надо сделать прорези под воздуховод, предварительно измерив рулеткой диаметр гофры и сделав отверстие аналогичного размера (чаще всего, оно колеблется в пределах 10-13 см). Обозначив контур, наметьте отверстие диаметром 9-12 мм. Просуньте в него пилку лобзика и прорежьте по контуру. Не бойтесь огрех — они будут незаметны постороннему глазу.

Взгляните на крепеж, который идет в комплекте вытяжки. Если это металлические “ушки”, регулировка которых не предусмотрена — то высоту для навешивания прибора нужно замерять с точностью буквально до миллиметра. При наличии универсального крепежа — то есть навесов, которые крепят на полоску металла на стене, можно быть не столь точным в замерах.

При установке встроенной вытяжки на кухне не будет лишних элементов, которые испортят дизайн — все детали и трубы будут спрятаны. А если туда же  установить и розетку, то присутствие устройства не выдадут и свисающие провода.

Установка под шкафчик

---

Если вы готовите редко, лучше вмонтировать встраиваемый воздухоочиститель, без пыли и шума, под шкафчик — это легко сделать самостоятельно, ведь процесс установки значительно упрощается, а электроприбор не будет сильно загрязняться.  Важная деталь — в случае монтажа вытяжки в шкафчик: учтите высоту размещения вытяжки над конфорками. Это необходимое требование техники безопасности и чуть ли единственное условие для ее нормальной работы.

В зависимости от типа плиты, вытяжку размещают:

1. Для газовых плит — на высоте 80 см над конфорками;
2. Если воздухоочиститель монтируется над электроплитой, то высота от варочной поверхности до края вытяжки равняется не менее 70 см — это не навредит работе ни вытяжки, ни варочной поверхности.

Читайте также: Топ-7 лучших электрических варочных панелей в 2017 году

Соблюдение этих рекомендаций не только убережет вашу кухню от чрезвычайных ситуаций, но и значительно улучшит очистку воздуха в комнате. Ведь нагретый воздух, поднимающийся от кастрюль и сковородок, также будет влиять на вытяжку — он может повредить ее важные элементы.

Девайс устанавливается методом, как в пункте “Установка вытяжки в шкафчик”. Точно так же прорезаются отверстия для воздуховодов.

Исключение — переднюю панель прибора в этом случае можно скрыть за декоративной панелью или оклеить пленкой. Провода можно спрятать за мебель или скрыть в стене.

Крепление вытяжки на стену

---

Этот поставить прибор для фильтрации воздуха один из самых простых и надежных.
Итак, как крепить настенную вытяжку (на примере Best K 24):

• Сначала следует измерить расстояние, на котором вытяжка будет подвешена от плиты. Как и в предыдущем способе монтирования, высота будет зависеть от размеров вытяжки и от вида варочной поверхности. Теперь начертите горизонтальную линию;
• Прибор прикладывают точно к линии, которую проводят с помощью рулетки и уровня. Через заднюю панель прибора нужно обвести несколько меток для крепления;
• С помощью перфоратора просверлите отверстия 88 мм в диаметре  для дюбелей. Минимальный размер дюбеля — 50 мм, в этом случае можно быть уверенным, что вытяжка надежно закреплена;
• Шуруповертом вкрутите два дюбеля сверху. Теперь можно повесить на них прибор;
• Проверьте, надежно ли закреплено устройство;
• Теперь, не снимая его, через прорези в задней панели закрутите оставшиеся саморезы

Также можно соорудить П-образную металлическую раму, в которую будет помещена вытяжка. В этом случае к стене будет монтироваться непосредственно рама.

Совет: бывает, что обычные дюбели не подходят для того, чтобы повесить на них девайс. Этому могут препятствовать трубы подачи газа. В этом случае следует воспользоваться саморезами-шпильками, ведь на одном конце у них нанесена резьба с гайкой, к которой и прикручивают корпус устройства.

Воздуховоды и провода также скрывают в мебели или декорируют пластиковыми панелями.

Крепление вытяжки к потолку

---

Потолочную вытяжку используют в помещениях, размер которых позволяет особо не стесняться в дизайне. При этом вся рабочая зона кухни вынесена в отдельную автономную часть — так называемый остров. Над ним и монтируют прибор для очистки воздуха. У вас должна быть возможность свободно поднимать и опускать купол устройства, а также иметь доступ к рабочей поверхности со всех сторон.

Когда кухонная потолочная вытяжка не нужна, она расположена близко к потолку. В начале работы ее опускают на нужную высоту.

Если в помещении уже смонтирован натяжной или подвесной потолок, его придется разбирать для того, чтобы проложить воздуховоды и установить прибор. Монтаж линии электропроводки также требует разборки имеющегося подвесного потолка. В этом случае, купольная вытяжка крепится опытным мастером.

Еще одна жизненно важная необходимость — наличие заземленной розетки. Если ее нет, то вытяжку подключают к общей электросети. Такая работа также требует опыта и мастерства.

Читайте также: Самостоятельное подключение варочной панели — три шага

Порядок работы:

1. Определившись с местом, где будет висеть вытяжка, разбирают участок подвесного потолка (если он есть). Крепить прибор непосредственно на гипсокартонные панели опасно, его вес иногда достигает несколько десятков килограммов;
2. К потолку крепят короб для воздухоочистителя. Как правило, в комплекте к вытяжке идут регулировочные болты, на которые и монтируется прибор. С помощью уровня вытяжку устанавливают строго горизонтально;

3. Следующий этап — проложение воздуховодов и отверстий для них;
4. И заключительное — установка декоративного короба для вытяжки.

Совет: Отметим, что установку потолочного очистителя воздуха лучше доверить профессионалам — уж очень много нюансов и тонкостей в этой работе.

А вот для  небольших помещений (до 20м) подойдет прибор для фильтрации воздуха Best P 550.

Установка воздуховода

---

Этот этап работы может показаться даже сложнее, чем монтирование прибора. Перед началом работ нужно знать важные нюансы — они помогут соединить вытяжку с воздуховодом:

1. Воздуховод нежелательно крепить через всю стену, в случае, если вытяжка находится на одном конце комнаты, а  отверстие для оттока воздуха — в другом. В этом случае вы получите не только шумы и хрипы в гофре, но и значительное снижение работоспособности прибора.
2. Диаметр гофра должен быть равен или больше размера соответствующего отверстия в вытяжке. В противном случае будет создаваться дополнительное сопротивление воздуху, повысится шум и усилится нагрев двигателя.
3. На протяжении всего воздуховода старайтесь делать как можно меньше изгибов. Если возникла необходимость в таковых, следите, чтобы угол залома был меньше 90 градусов.

С обеих концов гофра расположены хомуты, которыми закрепляют воздухоотвод. Также продаются специальные переходники, с помощью которых можно зафиксировать шланг, отводящий воздух.

Когда все элементы подключены и вытяжка работает, нужно следить за сохранением ее работоспособности.

В зависимости от частоты использования прибор очищают от гари. Для чистки ослабляют хомут, который держит гофр на патрубке, вывинчивают саморезы и снимают колпак. После этого специальным моющим средством очищают все элементы прибора. Особенную осторожность нужно проявить при очистке гофра, ведь он тонкий. Если стыки были обработаны силиконовым герметиком, его легко счистить ножом и нанести заново.

Теперь вы можете вооружиться советами из нашей статьи, и не только выбрать для дома подходящее оборудование для фильтрации,  а и установить его самостоятельно.

На видео вы можете увидеть весь процесс монтирования оборудования для фильтрации воздуха на кухне.

www.moyo.ua

Подсоединение кухонной вытяжки к вентиляции

Во время приготовления пищи в воздух попадают частички жира. Смешиваясь с пылью, жир оседает на обоях, потолке и всех открыто стоящих предметах. Естественно, что через небольшой промежуток времени ремонт на кухне, кухонный гарнитур и прочая мебель теряют свой первоначальный вид. Решение проблемы одно – установить вытяжку. Однако сама по себе вытяжка, даже при наличии угольного фильтра, вряд ли справится с проблемой. Повысить эффективность вытяжки можно подключив ее к вентиляции.

Так как кухня относится к категории жилых помещений с значительным загрязнением воздуха, то на ней обязательно имеется вытяжное вентиляционное отверстие. Именно к нему и подключается кухонная вытяжка. Соединение кухонной вытяжки с вентиляцией осуществляется по средствам вентиляционных коробов-каналов.

Рис.1. Наибольшая эффективность кухонной вытяжки достигается подключением ее к системе вентиляции здания. К вентиляционному каналу вытяжка подключается по средствам специальных вентиляционных коробов.

Вентиляционные короба-каналы бывают различные, для бытового применения наибольшее распространение получили 2 вида: гофрированный и пластиковый вентиляционный короб-канал.

Гофрированный вентиляционный канал представляет собой гибкую трубу-гофру, которая имеет возможность растягиваться. Для установки гофры не требуется никаких промежуточных элементов. Ее проводят от кухонной вытяжки непосредственно к вентиляционному отверстию. Недостатком гофры является ее неказистый внешний вид, поэтому часто ее скрывают в специальном гипсокартонном коробе.

Рис.2. Гофрированная труба может растягиваться до 4 метров. Она гибкая, поэтому ее можно проложить практически по любому маршруту. Однако она портит внешний вид кухни.
Рис.3. Чтобы гофрированная труба не портила внешний вид кухни ее размещают в гипсокартонном коробе. Этот короб может использоваться и для установки подсветки кухонного гарнитура.

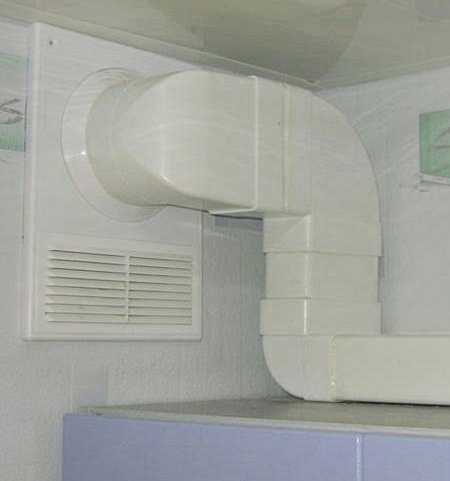

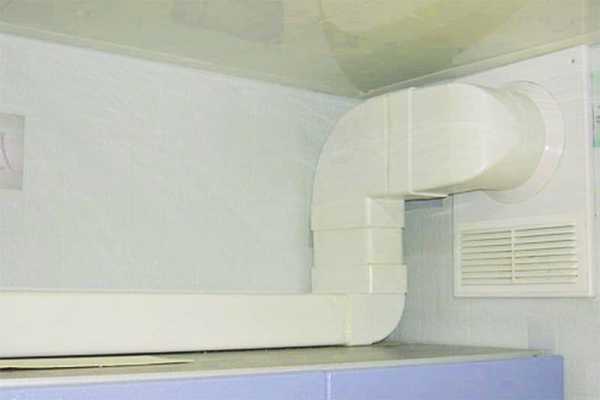

Пластиковый вентиляционный короб представляет собой трубу прямоугольного или круглого сечения. Этот тип вентиляционных каналов может устанавливаться как скрыто, так и открыто, благодаря своему привлекательному внешнему виду. Часто канал пропускают по поверхности кухонных шкафов, где он совершенно незаметен. Для соединений элементов пластикового вентиляционного короба существуют специальные переходники.

Рис.4. Более сложный, но более практичный вариант подключения вытяжки к вентиляции – это применения специальных вентиляционных коробов. Если их уложить на верх кухонного гарнитура, то они будут не заметны.

Подключение кухонной вытяжки к вентиляции начинают с определения диаметра фланца вытяжки. Для разных вытяжек этот размер может быть различен. Это самый важный геометрический размер, на втором месте по важности является длина вытяжного канала. Зная указанный параметр можно идти в магазин и приобретать нужные компоненты системы вентиляции.

Рис.5. При подключении вытяжки к вентиляции основную сложность создает место соединения вентиляционного канала и вытяжки. Для этого используется фланец, как правило он идет в комплекте с вытяжкой. Важно правильно подобрать диаметр переходника между вытяжкой и вентиляционным каналом.

Если Ваш выбор пал на гофрированный вентиляционный канал, то порядок действий следующий. Необходимо подобрать гофру диаметром равным диаметру фланца кухонной вытяжки. Сделать это не сложно, так как гофры имеют широкий спектр диаметров. Так же вам потребуется 2 хомута для закрепления гофры и накладка на вентиляционное отверстие. Важно отметить, что присоединительный диаметр накладки должен соответствовать диаметру гофры.

Соединение кухонной вытяжки и вентиляции гофрой очень простое. Сначала устанавливаете накладку на вентиляционный канал, затем прокладываете гофру по выбранному маршруту, после чего закрепляете гофру на кухонной вытяжке и канале с помощью хомутов. В принципе можно обойтись и без хомутов, однако существует вероятность, того что гофра будут плохо держаться и может сорваться как с фланца, так и с накладки.

Рис.6. Если в качестве вентиляционного канала используется гофрированная труба, то в местах соединения с вентиляцией и вытяжкой необходимо установить хомуты. Таким образом гофрированная труба будет хорошо закреплена.

Соединение вытяжки с вентиляцией по средствам пластикового короба несколько сложнее, однако вряд ли вызовет затруднения. Важно правильно подобрать переходник между фланцем вытяжки и вентиляционным коробом. Так же необходимо правильно рассчитать количество переходников и соединителей. Если короб будет проходить по стене или потолку важно не забыть приобрести специальный крепеж.

Рис.7. Для соединения пластиковых вентиляционных каналов с вытяжкой и вентиляцией, а также для прокладки каналов и стыковки их между собой необходимо использовать специальные переходники. С их помощью можно собрать вентиляционный канал любой сложности.

Одним из важнейших элементов вентиляционный системы является накладка на вентиляционное отверстие. Для подсоединения кухонной вытяжки к вентиляции необходимо выбирать накладку, которая имеет, помимо отверстия под вентиляционный короб, решетку. Эта решетка будет обеспечивать естественную вентиляцию в случае, когда кухонная вытяжка выключена. Если решетка отсутствует, то естественной вентиляции не будет, что не допустимо для кухни.

Рис.8. При подключение вентиляционных каналов к вентиляционной шахте необходимо использовать специальную накладку на вентиляционное отверстие. Накладка состоит из места соединения с вентиляционным каналом и решетки. Если вытяжка будет выключена, то решетка обеспечит естественную вентиляцию кухни.

Как вы смогли убедиться, подсоединить кухонную вытяжку к вентиляции просто. Важно правильно подобрать переходник, который обеспечит герметичность вытяжки и короба, а также установить накладку обязательно с решеткой на вентиляционное отверстие, обеспечив возможность работы естественной вентиляции. После чего достаточно проложить вентиляционный канал. Соединив кухонную вытяжку и вентиляционное отверстие Вы получите эффективную систему удаления загрязнений из воздуха кухни, что обеспечит чистоту и свежий внешний вид кухни и кухонной мебели.

mhremont.ru

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

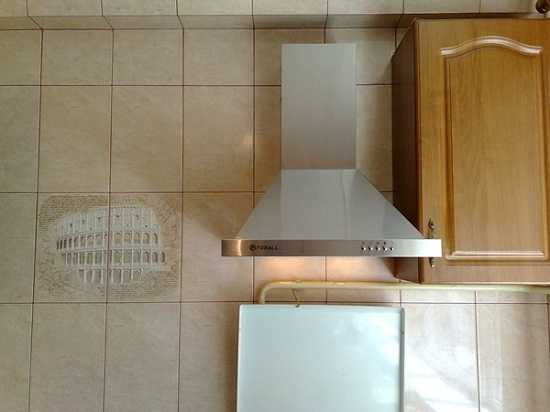

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

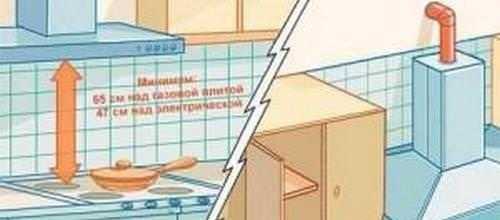

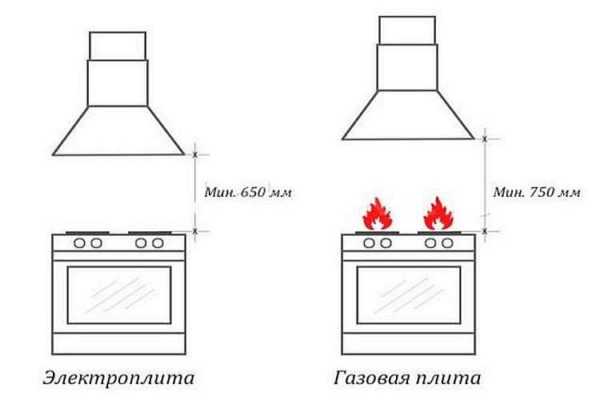

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

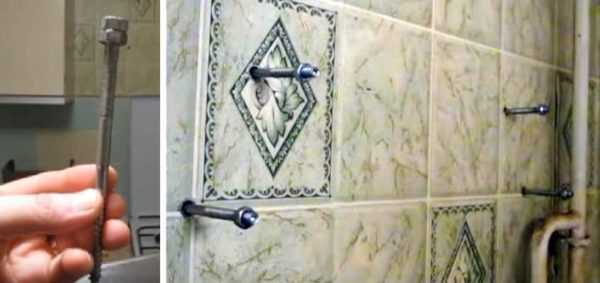

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

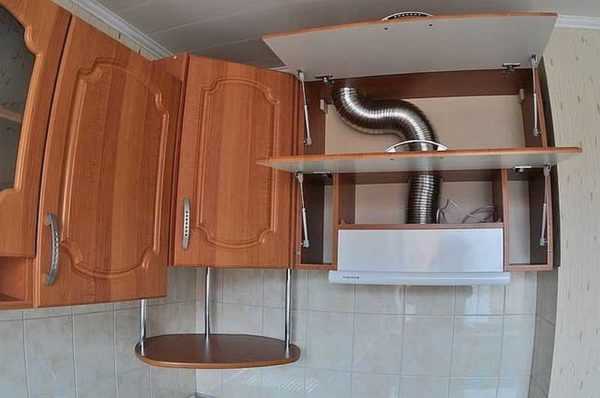

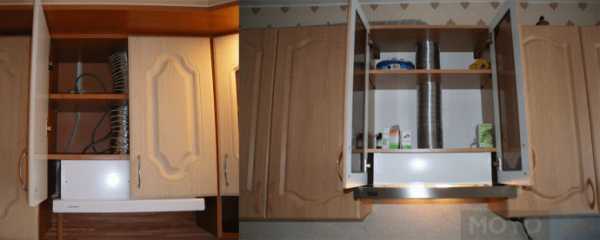

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

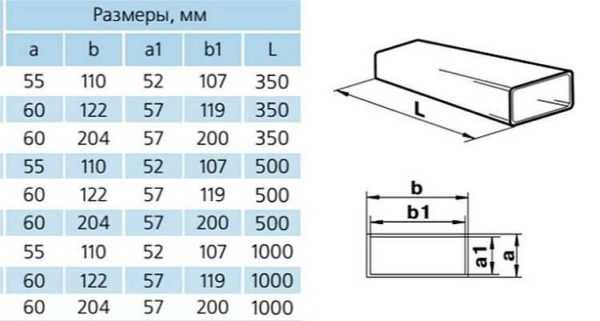

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

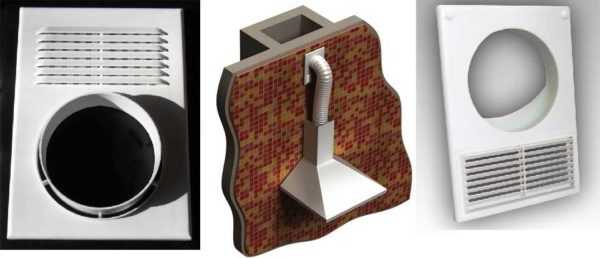

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

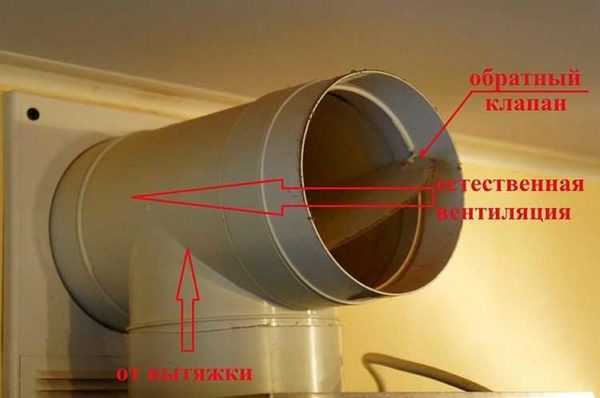

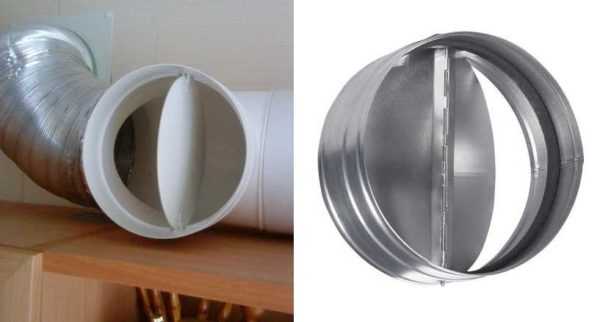

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

dekormyhome.ru

монтаж своими руками, видео, как крепить встроенную вытяжку, в частном доме, правила

Для того чтобы вытяжка выполняла свои функции достойно, ее нужно правильно установить

Правильно установленная вытяжка на кухне поможет избавиться от таких неприятных явлений, как пожелтевшие от продуктов горения обои и потолок, неприятные запахи во время приготовления еды, запотевшие от пара окна, и впредь не допускать их появления.

Содержание материала:

Площадь кухни и мощность вытяжки

Установка кухонной вытяжки своими руками под силу любому мужчине, при условии, что предварительно будут внимательно изучены правила выбора, монтаж и крепление устройства. Также важно учитывать размеры кухонного оборудования – ширина вытяжки не может быть меньше поверхности плиты.

Мощность выбираемой вытяжки в основном зависит от площади кухни

Мощность прибора – немаловажный фактор. В этом случае правила диктуют размеры самой кухни:

• справиться с задачей очистки воздуха от дыма и посторонних запахов на маленькой кухне поможет плоская вытяжка небольшой мощности;
• для квартиры типа хрущевки с целью экономии площади хорошим решением станет монтаж вытяжки средней мощности, воздуховод которой встраивается в шкаф;
• каминную вытяжку, также известную под названием купольная, целесообразно монтировать на кухне большой площади – такой агрегат является наиболее мощным.

Расчет высоты вытяжки над плитой

Высота вытяжки над плитой зависит от типа вытяжной системы

Схема установки вытяжки

Высота, на которую следует крепить вытяжку к стене, определяется двумя важными моментами:

1. Она должна быть достаточной для того, чтобы элементы конструкции не оплавились от высоких температур.
2. Выбирая верхний порог высоты, учитывайте свой рост, чтобы работать с ней было удобно.

Как правило, в инструкции к прибору указано расстояние, на котором следует монтировать вытяжку от плиты. В среднем оно составляет 65-90 см.

При использовании газовой плиты порог высоты выше (около 75-90 см), чем для электрической, которой требуется 65-70 см.

Секреты установки вытяжки (видео)

Установка вытяжки в шкаф

Монтаж встраиваемой вытяжки выполняется в обыкновенный кухонный шкаф. При наличии определенных навыков можно монтировать вытяжную панель на выдвижной телескопический механизм. В этом случае, когда прибор не используют, его легко скрыть от посторонних глаз.

Установить вытяжку в шкаф можно даже новичку, обладающему базовыми навыками владения инструментом

Перед началом работ обязательно нужно подготовить все необходимые инструменты и материалы

Быстрее и проще установить статичную модель в шкаф, который висит на стене над плитой. Для работы вам понадобятся:

• электролобзик или ножовка,
• болты,
• евровинты,
• отвертка,
• рулетка и карандаш.

Выполняем монтаж вытяжки:

1. Шкаф, в котором будет встроена вытяжка, придется переделать под монтаж вытяжки: в первую очередь снимают дно и крышку мебели.
2. При помощи электролобзика или ножовки в крышке шкафа вырезается отверстие под воздуховод.
3. В шкаф, на поверхность его дна карандашом переносят схему отверстий для крепления болтов, гофры и кабеля.
4. Шкаф крепится на требуемую высоту.
5. Корпус вытяжки закрепить в шкаф за боковые стенки евровинтами.
6. Через крышку протягивают воздуховод и герметично соединяют с конструкцией.
7. Кабель вытягивают к розетке.

Гофра воздуховода должна герметично соединяться с основной конструкцией

Как установить гофру на вытяжку

Технология установки гофры на вытяжку имеет ряд своих тонкостей:

• от размеров выходного отверстия вытяжки зависит выбор диаметра гофры;
• перед установкой гофру следует максимально растянуть – этот прием значительно понизит уровень шума в процессе работы вытяжки;
• гофру при помощи хомута фиксируют на патрубке вытяжки, а для крепления на вентиляционном отверстии используют специальные решетки;
• все стыки и соединения следует обработать герметиком.

Установка воздуховода для кухонной вытяжки (видео)

Монтаж каминной вытяжки

Каминные или купольные вытяжки являются наиболее распространенным выбором для кухни. Монтаж каминной вытяжки осуществляется на стене, так как кухонный шкаф для этой цели не подойдет из-за значительных размеров устройства. Однако благодаря большому разнообразию форм и размеров такой тип можно легко вписать в любой интерьер не нанося ущерб общему дизайну.

Для работы вам понадобятся:

• рулетка;
• строительный уровень;
• карандаш;
• дрель;
• сверла;
• отвертка;
• дюбели;
• шурупы.

Купольные или каминные вытяжки являются наиболее распространенными моделями

Приступаем к установке вытяжки:

1. В первую очередь на стену необходимо нанести разметку, где и как будет крепиться устройство. Над плитой согласно инструкции при помощи уровня проводят горизонтальную линию на необходимой высоте.
2. Замеряют общую высоту прибора. Если труба упирается в потолок, лишнее срезают, так как вытяжка не должна опускаться ниже прочерченной отметки.
3. На горизонтальной линии отмечают ось и с помощью уровня наносят вертикаль. Замеряют расстояние от низа корпуса до последних пар креплений и отмечают его от горизонтали вверх параллельно осевой линии.
4. В стене высверливают отверстия, в них вставляются дюбели под шурупы. Крепление вытяжки рекомендуется начинать с верхней части корпуса. Прибор выравнивают по горизонтали, после чего фиксируют весь корпус.
5. Выходное отверстие вытяжки соединяют с вентиляционной системой при помощи гофры или пластикового воздуховода. Чем ближе вытяжка установлена к вентиляции, тем менее изогнут и короче воздуховод, а это значит, что вывод всасываемого загрязненного устройства будет производиться качественнее.

Желательно предусмотреть устройство обратного клапана. Это предотвратить попадание воздуха в помещение с вредными испарениями и угарным газом из вентиляционного канала.

Установка воздуховода

Когда вентиляционное отверстие расположено недалеко от плиты, установка вытяжки на кухне своими руками не представляет особых сложностей. В противном случае возникает необходимость монтировать воздуховод. Его изготавливают из различных материалов, и каждый из них имеет свои особенности:

• сталь наиболее прочна, но этот материал более сложен в работе при монтаже;
• алюминий легок и подвижен, ему просто придавать любую форму;
• пластик удобен в работе, на конструкциях из этого материала легко выполнять герметичные швы.

Формы воздуховодов выпускают круглые и прямоугольные. Круглые модели отличаются большей производительностью, а конструкцию с прямыми углами проще вписать в интерьер кухни.

Гофрированный воздуховод производится из алюминия. Это позволяет растягивать и сжимать изделие, сгибать под нужным углом. Перед креплением специалисты рекомендуют такой воздуховод растянуть по максимуму, а излишки трубы отрезать. Таким образом, повышается производительность системы, так как складки не будут создавать сопротивления проходящим сквозь нее воздушным массам.

Преимуществом воздуховода из стали и пластика является то, что их легко скрыть от посторонних глаз за навесными шкафами. Прямоугольные конструкции выполняются из секционных частей, которые просто собираются необходимой длины.

При сборке пластикового воздуховода важно тщательно герметизировать все места соединений

В процессе монтажа важно учитывать следующие моменты:

• производительность системы как минимум на 10% снижает каждый изгиб , поэтому старайтесь, чтобы их было как можно меньше;
• эффективность работы зависит также от длины конструкции, нежелательно, чтобы она превышала 3 м;
• чтобы избежать дополнительного шума, обратные клапаны следует устанавливать вертикально;
• диаметр отверстия вытяжки должен соответствовать трубе или быть немного меньше, иначе нагрузка на систему возрастет, а производительность будет снижена;
• гофрированную трубу монтируют при помощи хомутов, для воздуховода прямоугольной формы потребуется для переходника: один для крепления на вентиляционном отверстии, другой – на вытяжном устройстве.

Как установить вытяжку на кухне (видео)

Установка вытяжки потребует некоторых усилий и материальных затрат. Однако это стоит того, ведь такое устройство не только убережет кухню от частых ремонтов, но и значительно повысит качество жизни и сохранит здоровье членов вашей семьи. Вытяжку можно установить в шкаф, как скрытую или оставить ее в открытом виде. В дальнейшем уход за прибором заключается в чистке и, при необходимости, замене воздуховода новым.

kitchenremont.ru
