Как приварить правильно петли – Как приварить петли на ворота

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

В качестве примера рекомендуется посмотреть видео о профессиональном приваривании петель на ворота:

ismith.ru

нюансы правильной сварки гаражных петель

Чтобы качественно установить воротную конструкцию, прежде всего, необходимо знать, как приварить петли на ворота. Правильно приваренные навесы являются самым важным фактором при установке ворот и гарантируют надёжность механизма на долгие годы. Существенным моментом качественного монтажа является наличие соответствующих комплектующих.

Выбор петель

Целью установки ворот любого типа является защита личного имущества от посторонних посягательств. Но, помимо качественного изготовления самих запорных конструкций, важным моментом является их правильный монтаж. Именно от этого зависят такие потребительские качества, как лёгкое отпирание и запирание, отсутствие заеданий при открытии, зазоров и щелей.

В этом видео вы узнаете, как приварить петли:

При выборе разновидности навесов необходимо руководствоваться конструкцией самих ворот, их весом, размерами, габаритами и др. По строению и назначению петли бывают:

1. Цилиндрические с шарикоподшипником. Это устройство пригодно для удержания створок весом не более 400 кг. Такие конструкции являются самыми распространёнными. Сами петли имеют вид разборного цилиндра, состоящего из двух частей. В первой части располагается стержень, входящий во вторую часть, в которой находится подшипник, придающий плавность хода навесам при большой нагрузке. В большинстве модификаций имеется специальный открывающийся паз для смазывания устройства, что обеспечивает более долговечную и стабильную работу. Петли такой разновидности только привариваются.
2. Цилиндрические усиленные (крылатые). Способны на удержание створок весом до 600 кг. Отличаются от предыдущих наличием пластин крепления, позволяющих равномерно распределять нагрузку от створок на опоры. Изготавливаются из сверхпрочной стали и имеют более долговечные стержень и стенки, а также маркировочный подшипник. Это обеспечивает запас устойчивости петель при работе с более тяжёлыми нагрузками. Навесы также привариваются при монтаже.
3. Навесные петли. Используются в тех случаях, когда нет возможности применить сварку. Фиксируются саморезами или болтами. Крепление предусматривает облегчённую конструкцию с максимальным весом до 200 кг. Стержень в петлях такой разновидности сквозной и соединяет две половинки. В нижней части должна быть установлена заглушка, препятствующая вылетанию штыря.
4. Скрытые петли. Обеспечивают наиболее надёжную защиту от взлома. Привариваются с внутренней стороны рамы к створке столбов. С внешней стороны их не видно.

Створки могут быть изготовлены из различного материала. При этом для тяжёлых железных полотен навесы должны быть выбраны соответственно конструкции и однозначно приварены.

Подготовка к работам

Самыми распространёнными и чаще всего устанавливаемыми считаются гаражные запорные механизмы. Одно из отличительных свойств этой конструкции — интенсивное использование. Ежедневно утром и вечером автовладельцы открывают и закрывают створки. Почти каждый хозяин гаража при установке сталкивался с вопросом, как правильно приварить петли на гаражные ворота, чтобы в дальнейшем не иметь неприятных моментов при эксплуатации.

Для того чтобы понять, как правильно приварить петли на ворота, необходимо разобраться с принципом работы навесов. Если при открытии или закрытии створок не возникает никаких посторонних скрипов, заеданий, значит шарниры действуют хорошо.

Правильная работа предусматривает равномерность распределения нагрузки на опоры. Это достигается только при расположении на створке обоих шарниров строго параллельно друг другу на необходимом расстоянии.

Монтаж петель на ворота осуществляется после предварительной подготовки всех необходимых инструментов:

• сварочный аппарат с необходимым количеством электродов;
• сварочные очки или маска;
• надёжный молоток или кувалда;
• исправный строительный уровень;
• строительный карандаш или мелок;
• сварочные рукавицы.

Пошаговый алгоритм сварки

После того как все сложено и приготовлено, можно начинать заниматься приваркой петель к воротам. Поэтапно это выглядит так:

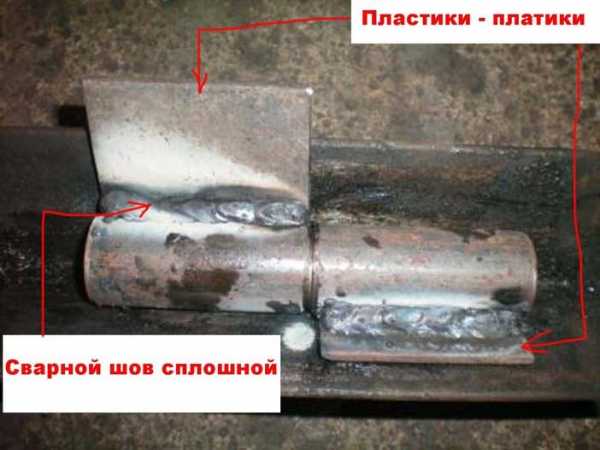

1. Сначала петли равномерным непрерывным швом привариваются к платикам. Так называется пластина из прочного железа, служащая своего рода распределителем нагрузки. Толщина и ширина подбирается исходя из тяжести и размера конструкции ворот.
2. После подготовки петель необходимо правильно установить ворота. Они должны стоять в проёме идеально точно во всех плоскостях. Незаменимым помощником при регулировке положения створок послужит длинный строительный уровень.
3. Когда подобрано необходимое положение конструкции, следует предварительно смазать петли густой автомобильной смазкой, например, солидолом или его аналогом. Это делается для придания лёгкости и плавности ходу петель после их монтажа.
4. Далее необходимо расставить отметки расположения шарниров. Делается это строительным карандашом или мелком. Петли должны быть расположены на расстоянии 30 сантиметров от верхнего и соответственно нижнего краёв конструкции створок.
5. На размеченные участки несколькими каплями металла привариваются петли. Это делается для фиксации воротной конструкции. После этого надо попробовать несколько раз открыть и закрыть ворота. Если где-то обнаружится перекос или неровность, исправить положение поможет молоток, которым отбивают петли. Затем они приваривают заново с учётом выявленных отклонений.
6. Когда ворота будут открываться и закрываться как положено, следует полностью приварить петли по всей длине. Необходимо добиться ровных непрерывающихся швов. Начинать сварочные работы необходимо с нижнего шарнира.

Техника безопасности

При правильном подходе результатом будет долговечная и безупречная служба ворот. П​роводя сварочные работы, с особой внимательностью стоит подойти к соблюдению техники безопасности.

Небрежность в обращении со сварочным аппаратом — это высокая вероятность не только возгорания и получения ожогов, но и электрического удара. Чтобы избежать неприятных последствий, перед включением необходимо осмотреть все соединения на отсутствие оголённых участков, убедиться в исправности электрической проводки и наличии предохранителей.

Вблизи от проведения сварки не должны находиться легковоспламеняющиеся жидкости и материалы

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[10] = []; blockSettingArray[10][«minSymbols»] = 0; blockSettingArray[10][«minHeaders»] = 0; blockSettingArray[10][«text»] = ‘

‘; blockSettingArray[10][«setting_type»] = 1; blockSettingArray[10][«element»] = «img»; blockSettingArray[10][«elementPosition»] = 1; blockSettingArray[10][«elementPlace»] = 2; var jsInputerLaunch = 15;

Как правильно приварить петли на ворота

Варим петли для ворот — быстро, качественно и правильно

Незатейливые на первый взгляд петли являются важным элементом будущей входной группы. Они отвечают за функциональность ворот и калиток, смысл которой состоит в открытии-закрытии. Как будут привариваться петли на ворота, зависит от полотна конструкции и материала, из которого сделана несущая часть (круглая профтруба, бетон, кирпич). При выборе воротных петель лучше остановится на простых надежных моделях, например, на изделиях с шариками.

Виды петель и свойства, которыми они должны обладать

Чтобы ворота простояли максимально долго и показали высокий уровень защиты, металлические петли должны обладать несколькими полезными свойствами:

1. Бесшумная работа.
2. Движение по требованию.
3. Устойчивость перед орудиями злоумышленников.
4. Возможность поворачивания в обе стороны без усилий.

Эти критерии определяют качество крепежного устройства и допустимую нагрузку, превышение которой быстро делает изделие неработоспособным. Для соединения тяжеловесных створок с каркасом воротной конструкции понадобится 6 петель, в то время как для легкого полотна хватает 4 штук.

Популярной разновидностью входных групп для гаража на сегодняшний день являются распашные ворота. Крепежные устройства для них различаются способом фиксации, формой и количеством секций. Надежнее всего производить крепеж при помощи сварки.

Рассмотрим, в каких разновидностях производители выпускают петли для распашных ворот.

От чего зависит стоимость петель для ворот

Цена воротной петли зависит от конструктивных особенностей. Дешевле других стоит устройство, которое имеет вид штыря с колпаком. Рассчитано оно на простые маловесные ворота.

Усовершенствованными и более дорогими являются петли с подшипником. Элемент отвечает за перераспределение нагрузки, что повышает срок эксплуатации всей конструкции. Входные группы на таких петлях ходят плавно, скрипа не издают. Дополнительно дорогостоящие устройства могут оснащаться противовзломными штырями, которые не позволяют выдавить или снять воротное полотно.

Как правильно приварить петли ворот

Чтобы работа по навариванию петель прошла успешно, необходимо иметь опыт обращения со сварочной техникой и небольшой набор инструментов:

• Сами петли.
• Молоток.
• Болгарка.
• Электроды.
• Металлические пластины монтажные.
• Защитные средства – перчатки, маска, обувь, костюм.

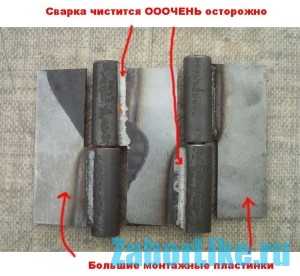

Монтажные пластины-распределители тяжести приваривают к петлям. Размер и форму подбирают с учетом габаритов полотна. Пластинки бывают обычными и декоративными.

Процесс приваривания петель на ворота осуществляют поэтапно.

1. Воротам придают вертикальное положение, контролируя ровность отвесом.
2. Петли накладывают на точки крепления и не допускают смещения. По отношению к линии края створки детали должны лежать параллельно.
3. Петли сначала наваривают на полотно, затем сцепляют со стойками.

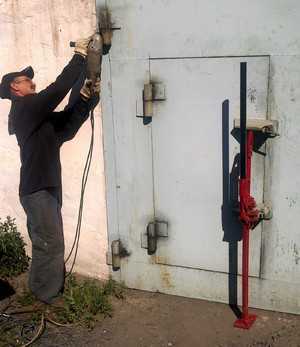

4. По мере завершения сварочных работ швы шлифуют болгаркой.

Если петли покупались для ворот из профнастила, их крепеж проводят другим способом. Две перемычки располагают на полотне так, чтобы оно разделилось на 3 равные части. Петли приваривают к перемычкам, а листы профнастила монтируют сверху на петли.

Полезные советы по сварке петель на ворота

Неправильное скрепление железных петель с воротами приводит к плохой работе створок. Со временем они станут двигаться с трудом или не смогут функционировать вообще.

Для предотвращения подобных неприятностей опытные мастера дают несколько полезных рекомендаций.

1. При работе с прямыми петлями сварку лучше производить на горизонтально лежащих воротах (полотно можно разместить на земле).
2. Перед сварочными работами рекомендуется сделать подложку длиной в 1/2 петли. Деталь следует подложить под нижнюю часть петли, а верх прихватить с торцевой стороны.
3. При крепеже петель на круглой стойке делают наружный припуск 5 мм. При работе с прямоугольной опорой фиксацию производят заподлицо.
4. До окончательного крепежа вдоль петель прикладывают прямоугольный брусочек и поправляют устройства, если они лежали криво.
5. Сварку лучше производить мелкими прихватками. Действия выполняют дважды и со всех сторон.
6. До фиксации петель с внутренней стороны необходимо проверить легкость хода ворот на весу. Некорректную работу исправляют сваркой, запаивая несколько точек с наружной стороны.
7. Во избежание провисания створок до окончательного приваривания петель полотна следует сомкнуть и разместить по центру подставку.

Пока петли горячие, ворота не открывают. Конструкцию можно эксплуатировать, как только устройства остынут.

Техника безопасности

Проведение сварочных работ любой степени сложности требует от мастера четкого следования правилам техники безопасности. В первую очередь рекомендуется обзавестись защитным инвентарем в виде щитка и перчаток. Нужен ли целый костюм – решайте сами.

Также для обеспечения безопасности сваркой следует заниматься на открытом воздухе или в хорошо вентилируемом помещении. Горючих и легковоспламеняющихся изделий и материалов поблизости не должно быть.

Чего нельзя делать в процессе приваривания петель?

При проведении сварочных работ важно не только выполнять их правильно, но и предупреждать разные неблагоприятные последствия.

При обращении со сварочным аппаратом запрещено делать следующее:

• Использовать неисправную технику.
• Заниматься сварочными работами на сырой окрашенной поверхности.
• Выполнять сварку в одежде, запачканной жиром, маслом, бензином и любой горючей жидкостью.
• Сваривать сосуды, находящиеся под давлением.
• Навешивать на баллоны тряпки, напитанные маслом.

Пренебрежение указанными правилами опасно возгоранием и утратой здоровья. Если вы делали всё по инструкции, вы сможете гордиться своей работой и обучать тонкостям приваривания петель на ворота своих знакомых.

Как правильно приварить петли на воротах

На воротной конструкции одним из главных функциональных элементов являются петли. С их помощью ворота крепятся к столбам или стойке, открываются и закрываются. Поэтому от выбора и крепления петель зависит качество работы ворот, надежность их крепления и срок службы. Чтобы правильно приварить петли, необходимо воспользоваться электрической ручной дуговой сваркой и выбрать подходящий для определенной воротной конструкции способ установки.

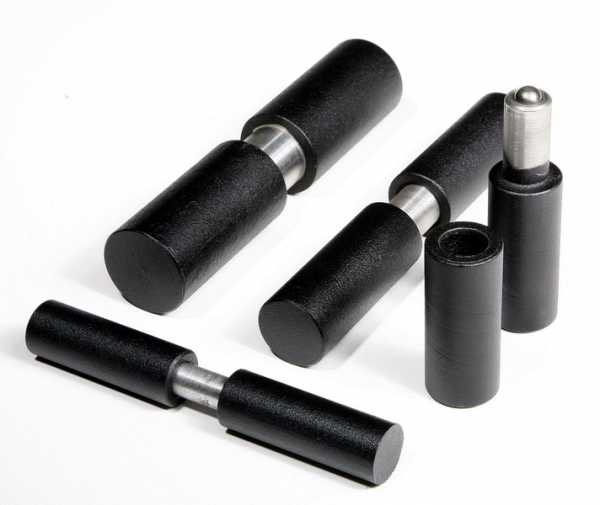

Виды и конструкции петель

На сегодняшний день чаще всего устанавливаются и используются распашные ворота. Для крепления такой конструкции существуют различные по количеству секций, форме и способу фиксации петли.

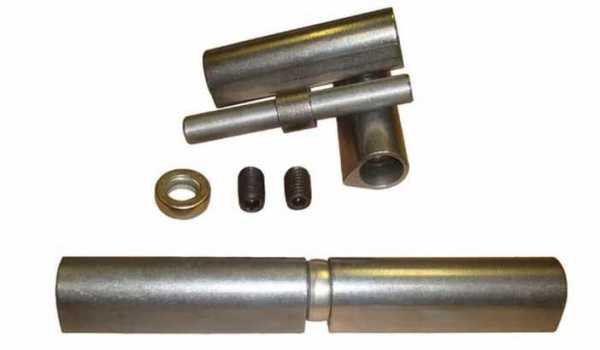

В форме цилиндра. Элементы оснащены опорными подшипниками, которые спрятаны внутри их корпуса. Предельная нагрузка на такие петли должна быть не более 400 килограмм, поэтому их устанавливают на ворота небольшого веса. Крепятся цилиндры только сваркой.

В форме цилиндра с усилением. Такие крепления дополнительно оснащены специальными пластинами, с помощью которых распределяется нагрузка между стойками и створками. На такие элементы допускается нагрузка до 600 килограмм. Крепить их можно не только сваркой, но и при помощи винтов.

Сквозные элементы. Используются для конструкций, которые невозможно закрепить ни винтовыми соединениями, ни сваркой. В этом случае стойка просверливается насквозь, а соединение с воротами происходит с помощью гаек. Такие крепежи рассчитаны на небольшой вес до 200 килограмм.

Накладные трехсекционные петли. Элементы обладают повышенной устойчивостью к попыткам взлома и предназначаются для больших и тяжелых створок. Прикрепленные такими петлями воротные конструкции будут плавно скользить, не провиснут и не начнут скрипеть.

Петли —стрелы. Эти шарнирные или полушарнирные стальные элементы предназначаются для тяжелых и толстых конструкций. Больше всего они подходят для больших гаражных ворот. Петли-стрелы имеют высокое качество, повышенную прочность и надежность. Они удобны при установке и могут быть простыми, съемными и фигурными.

Кованые петли или жиковины. Такие элементы отлично подойдут для деревянных ворот, за которыми скрывается дом, построенный в старорусском стиле. Работая по своему назначению, они еще способны украсить конструкцию и придать ей особый колорит.

Регулируемые крепежи. С помощью таких приспособлений можно изменять положение створок конструкции по высоте. Они выдерживают нагрузку не более 200 килограмм и применяются в том случае, если через какое-то время опорные стойки могут сместиться.

При выборе подходящих для воротной конструкции крепежных элементов следует проследить, чтобы они обладали следующими характеристиками:

• бесшумно работали;
• без усилий поворачивались;
• произвольно не двигались;
• были устойчивы к взлому.

Привариваем петли на ворота правильно

Чтобы ворота закрывались и открывались без усилий, рывков и скрипов, к ним необходимо правильно приварить крепежные элементы.

Инструменты и материалы. которые потребуются для работ:

• петли;
• монтажные пластинки из металла;
• электроды;
• болгарка;
• молоток;
• защитная одежда, маска, перчатки.

Особое внимание стоит уделить выбору монтажных пластинок, с помощью которых упрощаются работы по сварке, и распределяется нагрузка конструкции. Их форма и размер зависит от габаритов и веса ворот.

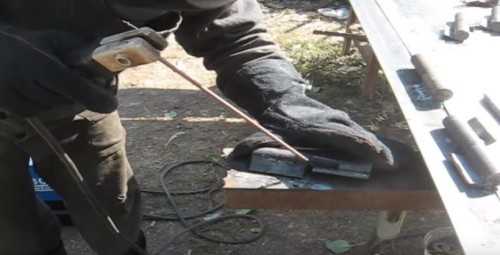

Цилиндрические элементы в первую очередь привариваются к пластинам. Делается это на горизонтальной ровной поверхности сплошным ровным швом.

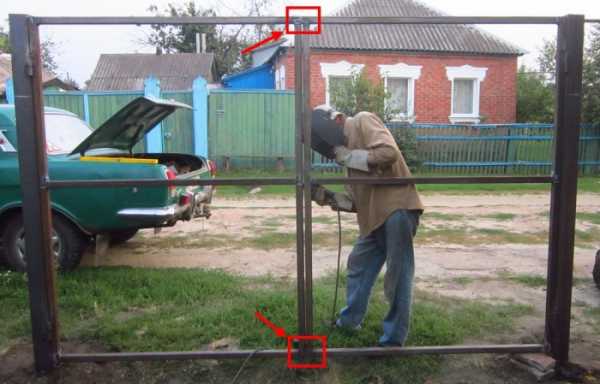

Далее сварка петель делается на месте размещения воротной конструкции. При этом створки необходимо поставить так, как они должны будут находиться после всех работ. Для их регулировки можно воспользоваться отвесом.

Сварочные работы начинаются с нижних петель. Элементы прикладываются к местам крепления и привариваются сначала к полотну конструкции, а потом к стойкам плавными движениями электрода сверху вниз. Перед сваркой следует убедиться в параллельном расположении линии краев створок. После завершения сварочных работ швы необходимо зачистить с помощью болгарки.

Привариваем петли на ворота из профнастила

В последнее время такие конструкции стали очень популярны. К ним крепежные элементы привариваются немного по-другому.

1. В первую очередь для нижней и верхней части необходимо сделать перемычки.
2. С помощью угольника перемычки зафиксировать так, чтобы они разделяли створки на три равные части.
3. Теперь можно приварить к перемычкам петли.
4. Сверху крепежей прикрутить профнастил.

Такие ворота могут быть разных размеров. Крепежные элементы для них должны быть не менее метра в длину и достаточно толстые.

Крепление петель на ворота сваркой – советы

Чтобы после выполненных работ створки конструкции легко закрывались, а металл в будущем не повело, при сварке рекомендуется следовать некоторым рекомендациям мастеров:

1. Образующийся при сварке шов должен быть направлен только вверх.
2. Варить лучше всего поочередно по два раза со всех сторон мелкими прихватками.
3. Прямые изделия привариваются к воротам, расположенным в горизонтальном положении.

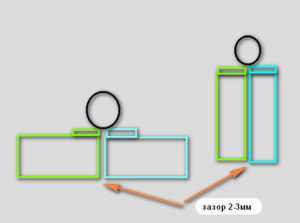

4. На прямоугольную стойку элементы фиксируются заподлицо, а на круглом столбе на 5 миллиметров выпускаются наружу.
5. Непосредственно перед началом работ рекомендуется сделать подложку под нижнюю часть петли. Она должна быть длиной в половину крепежного элемента. Верхнюю часть нужно прихватить сто стороны торца.
6. Чтобы крепежи выставить правильно, вдоль них нужно приложить прямоугольный кусок бруска.
7. Прежде чем приваривать петли изнутри, необходимо проверить легко ли открываются и закрываются створки конструкции. Если они работают некорректно, то их необходимо еще в нескольких местах с помощью сварки прихватить с наружной стороны.
8. Перед окончательным закреплением створки конструкции следует закрыть и чтобы они не провисали, подложить под их середину подставку.

Открывать ворота можно только после того, когда петли остынут.

Приварить петли на ворота достаточно легко. Чтобы работы были выполнены правильно, и ворота хорошо и легко открывались и закрывались, необходимо обладать некоторыми навыками сварщика и следовать рекомендациям специалистов. Если же таких навыков нет или нет возможности, то лучше всего обратиться за помощью к профессионалам.

Как правильно приварить петли на ворота – порядок действий

Гаражные ворота – незаменимый элемент любого гаража, который выполняет как защитную, так и декоративную функцию. При установке ворот для гаража или других целей (например, для двора) практически всегда остро встает вопрос о том, как приварить петли на ворота так, чтобы они прослужили вам как можно дольше.

Правильная сварка имеет определяющее значение, ведь неверное формирование сварного шва и различные другие дефекты могут значительно снизить прочность и надежность всей конструкции, а также повлиять на уменьшение срока эксплуатации ворот. Как обеспечить безопасность имущества в своем гараже (для этого можно установить замок ) и обеспечить правильную установку воротных петель? Данное подробное руководство к действию точно поможет вам.

Приваривание петель к створкам ворот

Чего точно делать нельзя

Перед тем, как приварить гаражные петли на положенное для них место, необходимо один раз и навсегда уяснить некоторые моменты, которые требуется соблюдать в любом случае. Правила следующие:

• Ни в коем случае не работайте на неисправном сварочном оборудовании. Это не только нецелесообразно с точки зрения эффективности, но и очень опасно для вашей жизни.
• Не выполняйте сварочные работы по установке гаражных петель сразу же после покраски – предварительно подождите, пока окрашенное покрытие полностью высохнет.
• При сварке петель убедитесь в том, что ваша одежда не пропитана воспламеняющимися жидкостями – сделайте это перед сваркой, чтобы обеспечить свою безопасность.
• Предварительно уберите из рабочей зоны все предметы, жидкости и вещества, которые могут легко воспламениться от контакта с искрами от сварочного аппарата.

Теперь, когда вы знаете основные правила безопасности при работе со сварочным аппаратом, можно приступать непосредственно к привариванию гаражных петель.

Необходимые для работы инструменты

Сварка петель на ворота невозможна без использования определенного набора инструментов. Так, перед тем, как начать процесс монтажа, необходимо подготовить следующие наименования:

• сварочный аппарат;
• молоток и рулетка;
• строительный уровень;
• защитная маска;
• защитные перчатки.

Также необходимо подготовить сами петли, необходимые для установки. Проследите за тем, чтобы они были высокого качества. Даже монтаж по всем правилам не сможет обеспечить хороших эксплуатационных свойств, если сами петли низкого качества. Поэтому следует правильно выбрать петли для установки на ворота .

Монтаж петель на железные ворота

Всегда используйте средства защиты при работе со сварочным аппаратом – маску и перчатки. Они уберегут от проблем со зрением, а также предотвратят ожоги рук.

Технология процесса

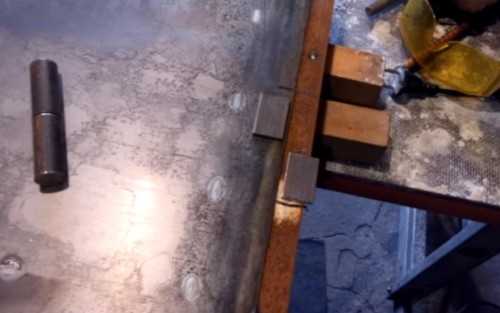

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

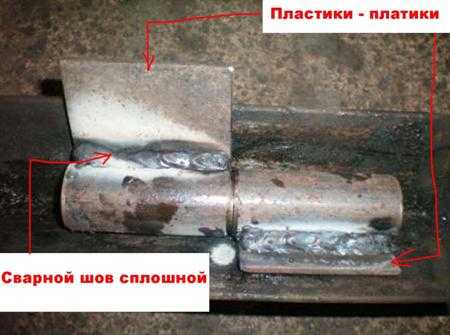

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

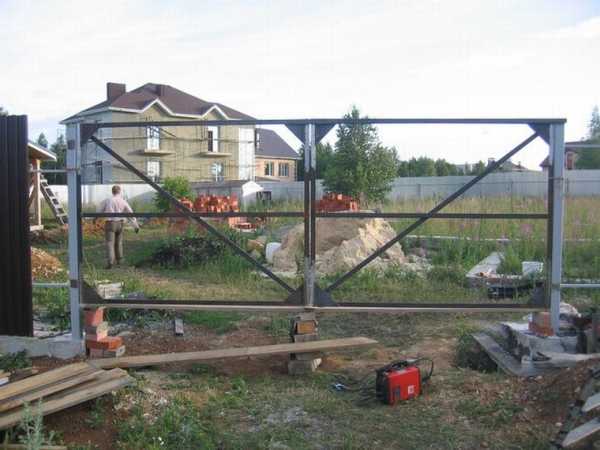

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

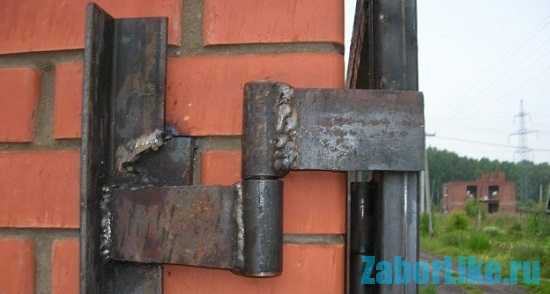

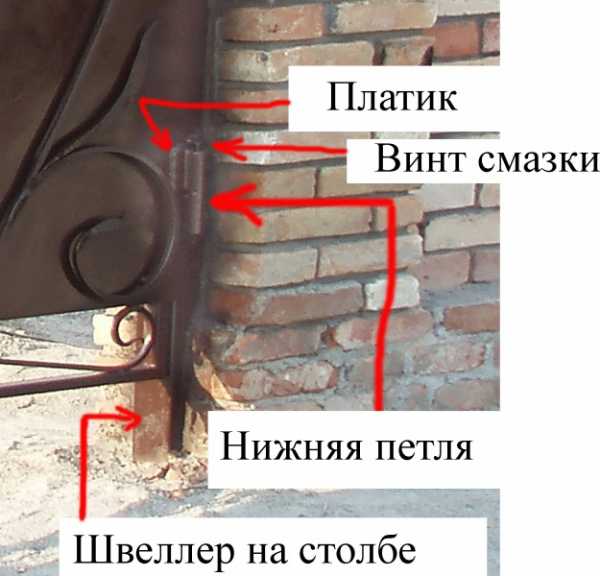

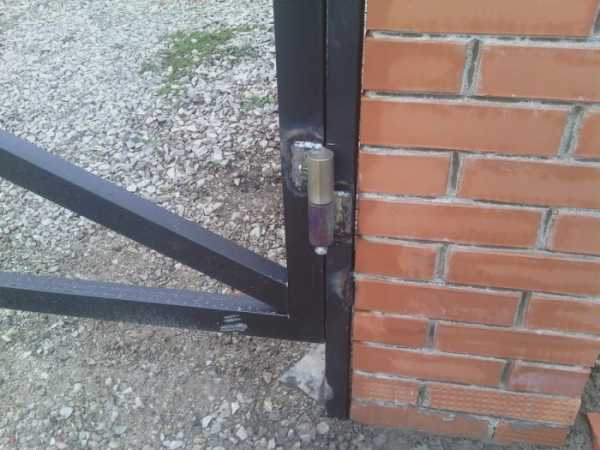

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Общие полезные рекомендации

Приваривание петель на ворота – достаточно многогранный процесс, для облегчения выполнения которого рекомендуется следовать указанным далее полезным рекомендациям:

• Заранее изучите чертеж — петли для ворот устанавливаются в определенном порядке. Тогда в процессе приваривания не возникнет неприятных ситуаций и необходимости переделывать уже выполненную работу.
• Прямые петли необходимо приваривать только на воротах, уложенных на землю.

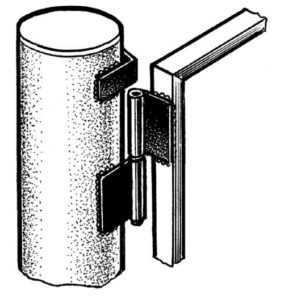

• Если осуществляется монтаж петли на круглую стойку, следует сделать отпуск на 5 мм.
• Первое открывание ворот необходимо выполнять только после полного остывания швов.
• Перед привариванием петель сделайте подножку под нижнюю петлю – так удобнее.

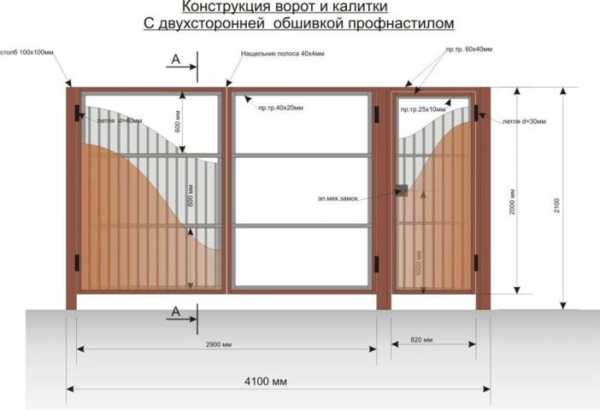

Чертеж ворот с петлями

Указанная в данном руководстве по привариванию петель технология используется уже на протяжении многих десятков лет, она активно применяется не только кустарными мастерами, но и профессиональными компаниями, которые специализируются на установке ворот.

Будьте уверены в том, что строгое следование приведенным инструкциям обеспечит вам положительный результат, который сохранится на многие десятилетия. Будьте внимательны и аккуратны при сварке петель, так как работа со сварочным оборудованием потенциально опасна для здоровья.

Источники: http://zaborlike.ru/montazh/kak-privarit-petli-na-vorota.html, http://stanok.guru/metalloobrabotka/svarka/kak-pravilno-privarit-petli-na-vorotah.html, http://furni-info.ru/kak-privarit-petli-na-vorota.html

zabor-pro.ru

Как правильно приварить петли на ворота, калитку или металлическую дверь

От того как приварены петли на ворота в гараж или двор зависят их надёжность и срок службы. То же самое можно сказать про калитку. При этом нужно учитывать особенности конструкции и характеристики материала, из которого они сделаны. Например, приваривая шарниры на дверь с металлическим листом небольшой толщины можно нечаянно прожечь обшивку или покоробить каркас.

Выбираем петли

Выбор осуществляется с учётом размера и массы створок. Например, к воротам для гаража из металла потребуются более прочные петли с опорным подшипником, чем для калитки. В магазинах предлагают разнообразные виды:

1. Каплевидные с опорным подшипником рассчитаны на вес до 400 кг.
2. Цилиндрические благодаря усилителю, который работает как распределитель нагрузки, и опорному подшипнику обеспечивают лёгкость открывания при нагрузке до 600 кг.
3. Сквозные выбираются, если невозможно приварить петли или закрепить болтами. Фиксация производится с помощью сквозного отверстия в стойке. К створке крепятся гайками. Максимальная нагрузка до 200 кг.
4. 3-хсекционные трудно взломать, используются для навески тяжёлых створок.
5. Кованые функциональны, и применяются как украшение деревянных ворот.
6. Стальные петли-стрелы часто устанавливают на гаражные ворота, сделанные из толстого металла.
7. Петли с возможностью регулирования по высоте полезны, если положение опорных стоек может изменяться.

Петля с опорным подшипником обеспечивает лёгкость открывания при нагрузке до 600 кг

Правильно привариваем петли своими руками

Чтобы конструкция не проседала под собственным весом и удобно открывалась, правильно приваренные петли на ворота должны отвечать следующим требованиям:

• сварные швы делаются непрерывными;
• по возможности петли провариваются по всему периметру;
• чтобы навесы не подвергались дополнительным нагрузкам, их устанавливают максимально ровно;
• при навешивании тяжёлых створок устанавливать дополнительные петли.

Привариваем ушки

У неопытного мастера может не хватить умения надёжно приварить петли с цилиндрическим корпусом к плоской поверхности. В таком случае используются пластинки из металла, называемые платиками или ушками. К петлям их приваривают в следующем порядке:

1. На ровную поверхность параллельно кладутся две пластины с промежутком между ними 2 — 3 мм;
2. В зазор помещают петлю;
3. Пластины приваривают непрерывным швом к цилиндрическому корпусу. Одну к верхней части петли, а другую к нижней.

Особенности приварки петель к круглым, квадратным и каменным столбам

Чтобы ворота функционировали без заедания, нужно приварить петли к круглым столбам через металлические подложки толщиной 2 — 3 мм. Место установки навесов на стойке нужно сдвинуть на 5 — 6 мм наружу. Это обеспечит максимальный раствор створок.

Место установки навесов на круглом столбе нужно сдвинуть на 5 — 6 мм наружу

На квадратные опоры петли устанавливаются заподлицо с наружной стороной. Сначала их только прихватывают. Затем с помощью деревянного бруска или уголка производится выравнивание по вертикали, контролируя его отвесом. Если после предварительной навески ворот их открыванию ничего не мешает, производится окончательная сварка.

Внутри каменных столбов, предназначенных для навешивания ворот, помещается металлическая труба. К ней привариваются закладные для установки петель. Если бетонный или каменный столб без закладных, навесы крепятся с помощью вбитых или вкрученных в отверстия прутьев. Для массивных ворот на кирпичные и каменные заборы в качестве опор применяются швеллеры, установленные на столбчатых фундаментах.

Для приваривания петель на ограде и воротах из профильного листа подготавливается пара перемычек. Их устанавливают параллельно длинным сторонам. Расстояние между ними выбирается таким, чтобы поместилось три перемычки. После закрепления снизу и сверху привариваются петли. Чтобы избежать повреждения сваркой, профлист прикручивается поверх установленных навесов. Для надёжности рекомендуется приваривать гаражные петли, способные выдерживать значительные нагрузки.

Примеряем ворота и делаем разметку

Готовые створки устанавливаются в проём и выравниваются по уровнемеру. На расстоянии около 20 см от верхнего и нижнего края намечается куда нужно приварить петли. Если вес створок превышает 200 кг, вверху устанавливается ещё один навес. После разметки отвесом или лазерным уровнем проверяется положение петель по вертикали, чтобы не было ни малейшего перекоса, иначе они быстро износятся.

Привариваем петли к воротам

С навесов удаляют ржавчину и грязь. Затем их покрывают солидолом или похожей смазкой, чтобы не было спекания во время сварки. Под круглые петли, для обеспечения плавности хода, подкладываются пластины из металла толщиной до 5 мм. Навесы сначала прихватываются к створкам, а затем — к опорам. Если после проверки открытия и закрывания изъянов не обнаружено осуществляется окончательная сварка. Установка петель на металлические двери и калитке делается по аналогичной схеме.

Навесы сначала прихватываются к створкам, а затем — к опорам

Еще пара полезных советов

Рекомендации специалистов помогут качественно приваривать навесы:

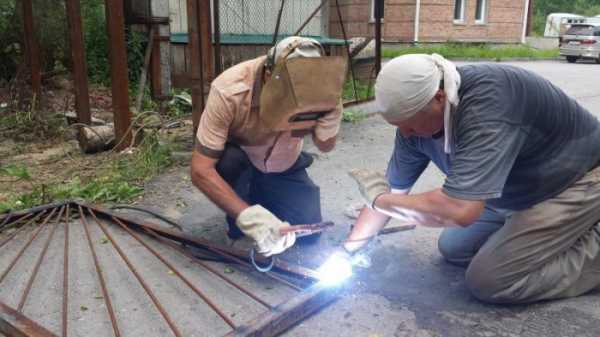

• петли на гаражные ворота лучше устанавливать, положив их на землю;
• вертикальные швы выполняются снизу вверх не давая стекать расплавленному металлу;
• для удобного закрывания створок под нижней петлёй перед приваркой помещается подложка.

Процесс приваривания петель несложен, но не стоит надеяться на точность своего глазомера. Лучше семь раз перепроверить измерительными инструментами, чтобы не пришлось всё переделывать. Торопливость при опробовании ворот, не дожидаясь полного остывания сварных швов, тоже приведёт к повторному выполнению работы.

svarkaprosto.ru

Как приварить петли на ворота или металлическую дверь

Операция по сварке петель – это обязательная часть монтажа входных дверей, калиток и ворот из металла. Для того чтобы приварить фурнитуру, мастеру обязательно понадобится электродный сварочный аппарат, сварочная маска, перчатки и спецодежда.

Необходимо подготовить подшипниковые металлические петли (они должны быть тем прочнее, чем тяжелее будет будущая конструкция). Пригодиться также болгарка, солидол, литол или иная масляная жидкость.

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).

Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

• две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
• в зазор кладётся петля;
• к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Разметка

На следующем шаге нужно поднять полотна ворот в вертикальное положение и установить их «вхолостую» туда, где они должны располагаться.

Не забудьте, что створки должны отворяться наружу. Если же они будут отворяться только внутрь, то зимой при сильном снегопаде это обернётся серьёзными проблемами.

Затем следует разметить места будущей установки петель на ворота – они должны располагаться на расстоянии примерно 20 сантиметров от нижней или верхней границы полотна.

Иногда, если конструкция слишком много весит (более 200 килограмм), в верхней части опоры помещают ещё одну дополнительную фурнитуру.

Все петли должны быть установлены строго вертикально, даже крошечный перекос при сварке приведёт к затруднённому закрыванию или открыванию, а значит, к быстрому разрушению опорных подшипников. Ровность их положения можно проверить отвесом или лазерным уровнем.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

Какие петли выбрать

При выборе петель обязательно нужно ориентироваться на параметры того объекта, на который их собираются приварить. Гаражные петли по определению должны быть больше и прочней шарниров для скромной калитки или дверцы.

Обычно для ворот и металлических дверей используют петли с шариком-подшипником. Причём такие петли и шарниры в них могут быть разных форм:

• цилиндрическими;
• квадратными;
• шестигранными;
• каплевидными.

Чаще всего в последнее время используют цилиндрические модели, квадратные и шестигранные варианты встречаются в магазинах фурнитуры значительно реже.

А про последние в списке каплевидные петли (навесы) следует сказать особо. Их использование позволяет чуть-чуть упростить процесс монтажа. К ним не нужно предварительно присоединять ушки – в этом и состоит главное преимущество каплевидной формы.

Без всякой подготовки такие петли можно приварить к опорному столбу. Причём со столбом должна соприкасаться только вершина нижней части навеса, а вершина верхней должна быть присоединена к полотну ворот.

Приваривать каплевидные изделия нужно аккуратно – после сварки они должны по-прежнему легко и свободно вращаться. И только если это действительно так, можно приступать к дальнейшим работам.

Другие особенности сварки фурнитуры

Есть ещё несколько нюансов, о которых нужно знать тем, кто собирается приварить петли. В первую очередь всегда следует приваривать нижнюю часть фурнитурного изделия.

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение даёт возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх.

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

svaring.com

Как правильно приварить петли на ворота

Ворота — неотъемлемая часть любого строения, и они выполняют не только защитную, но и декоративную функцию. При их монтаже особняком стоит проблема правильной сварки всех элементов крепления, ведь появление в работе ошибок и неверное создание сварного шва сильно ухудшают их надежность, а также сокращают срок эксплуатации. Как правильно приварить петли к воротам? Данная статья сможет ответить на большинство ваших вопросов.

Разновидности петель и их особенности

Гаражные петли в основном отличаются по форме и материалу изготовления. От данных параметров сильно зависят внешний вид и срок службы этих изделий. На сегодняшний день выбор огромен, начиная от простых и заканчивая коваными петлями. Для того чтобы определить, какие понадобятся в вашем конкретном случае, давайте рассмотрим самые популярные виды.

1. Цилиндрические петли привариваются к столбам и створкам. На сегодняшний день являются самым распространенным видом. Состоят из двух частей. Нижняя имеет штырь, на который надевается вторая половина с отверстием.
2. Усиленные цилиндры с подшипниками. Отличаются от первого типа крепления наличием дополнительных пластин и подшипников. Максимальная нагрузка увеличена до 600 кг.
3. Петли сквозного типа устанавливаются вовнутрь стоек, крепятся гайками и болтами. Используются при желании клиента скрыть петли внутри опор. Встречаются крайне редко. Их установка требует определенного мастерства. Непрофессиональному сварщику довольно сложно осуществить их монтаж.
4. Трехсекционные петли. От предыдущих видов отличаются не сильно. Чаще всего используются как дополнительная защита от вандалов.

Общие правила сварки

Перед осуществлением работ нужно подготовить рабочее место и инструменты. Во избежание травм при осуществлении сварки нужно придерживаться правил техники безопасности и избегать присутствия в рабочей зоне горючих материалов.

Для работы нам понадобятся следующие инструменты:

• сварочный аппарат и электроды диаметром 3 мм;
• рулетка;
• строительный или лазерный уровень;
• молоток;
• средства защиты: маска и перчатки;
• болгарка;
• солидол, грунтовка, краска и кисти.

Также для работ нам понадобятся сами петли. Убедитесь, чтобы они были надлежащего качества, ведь даже при выполнении всех рекомендаций некачественные детали не смогут прослужить долго.

Начало работ

До начала сварки вам необходимо разместить створки будущих ворот в гаражном проеме. Это делается для того, чтобы добиться правильного положения створок и определить фронт работ. На этом этапе запаситесь терпением и, по возможности, помощником. Только после того, как вы добились ровного положения створок, можно переходить к самой сварке. Особенность заключается в том, что провести данный вид работ в горизонтальном положении получается крайне редко. А выполнение вертикального сварного шва может вызвать трудности даже у опытных мастеров. Учитывая этот факт, следует с особой тщательностью осуществлять сварку, описывая круговые движения и как бы приподнимая металл.

На первый взгляд, этот вид работ кажется сложным и требующим особых навыков. Однако ее вполне реально выполнить, следуя правилам и обладая определенной сноровкой. Самое главное — это не торопиться при выполнении работ и выполнять действия в соответствии с планом.

1. От верхней и нижней части полотна нужно отмерить приблизительно 20—25 см и отметить карандашом или мелом. Для того чтобы петли не спекались, их нужно смазать, например солидолом, или подложить небольшие кусочки дерева размером со спичку. Эта хитрость поможет избежать заклинивания при работе и в целом упростит процесс.
2. Привариваем петли к воротам. На начальном этапе не следует полностью приваривать петли. Следует лишь слегка прихватить их сваркой. Важно помнить о том, что первой приваривается нижняя половина детали. Для тех, кто пользуется аппаратом для сварки в первый раз, нужно помнить, что петля приваривается по направлению от нижней части к верхней, а движение электрода должно быть плавным и без разрывов.
3. После того как закончен первый шов, ворота нужно раскрыть и проверить с помощью строительного или лазерного уровня, насколько хорошо они открываются и закрываются. Заканчивать работу можно в том случае, если результат вас устраивает. Идеально установленная конструкция должна открываться без усилий и дополнительных шумов.
4. Повторите все указанные манипуляции для остальных деталей.

Места, в которых была сварка, нужно аккуратно отшлифовать, воспользовавшись болгаркой. Финальным этапом является грунтовка и покраска ворот в выбранный цвет.

Что не нужно делать при сварке

Любой вид строительных или монтажных работ сопряжен с различного рода ошибками и недочетами. Все они ведут к тому, что результат вас может не устроить и работу нужно будет переделывать или начинать заново. Для того чтобы сварочные работы прошли без проблем, нужно придерживаться несложных правил.

• Не выполняйте работу «на глаз», даже если вы уверены в собственном глазомере. Измерительные приборы куда точнее человеческого глаза.
• Не используйте неисправное оборудование. Это не только неэффективно, но и по ряду причин небезопасно.
• Не приступайте к сварочным работам до полного высыхания краски, иначе сварочный шов будет выглядеть не так, как вы рассчитываете.
• Не использовать защитную одежду со следами горючих материалов (масла, бензина и т. д.) во избежание возгорания, а также освободите рабочее пространство от легковоспламеняющихся предметов и материалов.
• Запрещена сварка сосудов и емкостей, находящихся под давлением. Нарушение их целостности может привести к взрыву и нанести существенный ущерб здоровью.

Надеемся, что наша статья помогла вам разобраться в том, как приварить петли на ворота. Данная технология используется уже на протяжении десятков лет и хорошо себя зарекомендовала. При выполнении всех рекомендаций вы увидите, что установка гаражных ворот, хоть и является весьма многогранным процессом, по силам не только опытным сварщикам, но и начинающим.

electrod.biz

Петли на ворота как приварить

Ворота являются неотъемлемой частью любого забора. Они призваны выполнять роль не только осуществления въезда и выезда автомобиля, но также защиты от проникновения на участок злоумышленников. Помимо этого, ворота выполняют декоративную функцию. На сегодняшний день их конструкция может быть массивной, поэтому необходимо особое внимание обращать на качественный монтаж. Если ворота распашные, то очень важно правильно приварить петли для ворот, которые и будут держать створки.

Особенности приваривания петель

Для того чтобы ворота можно было без проблем эксплуатировать, а также для исключения их проседания, необходимо работе по привариванию петель производить в соответствии со всеми правилами. Во время сварки особенно следует обращать внимание на:

• Цельность сварного шва, который не может иметь пропусков.
• Глубину сварки. Идеальным будет приваривание петель по всей плоскости, которой они примыкают к столбу.
• Ровность приваривания, чтобы в дальнейшем исключить лишнее давление на сварной шов.
• Дополнение основных петель еще одной парой для слишком увесистых конструкций.

Также есть некоторый список того, что обязательно к исполнению, так как от этих правил зависит безопасность производимых работ:

• Нельзя работать на сварочном оборудовании, которое неисправно. Такие действия не только снижают эффективность и качество получаемого результата, но и очень опасны для жизни.
• Нельзя производить сварку сразу после окраски, необходимо дождаться полного высыхания прокрашенной поверхности.

• Перед тем как приварить петли на ворота, нужно удостовериться в том, что рабочая одежда не имеет на себе следов воспламеняющихся веществ, чтобы даже малая искра не привела к беде.
• Рабочая зона должна быть полностью очищена от легковоспламеняющихся материалов и жидкостей.
• Обязательно при сварке должен использоваться защитный комплект, в который входят плотная одежда, маска и специальные перчатки для сварки.
• Нельзя прикасаться к раскаленному сварному шву тканью и предметами, которые пропитаны маслом во избежание их возгорания.
• Для получения оптимального результата работа должна производится только после качественных замеров с использованием измерительных приборов, но ни в коем случае ни «на глаз».

Инструменты для работы

Любая работа, как всегда, начинается с чертежа, который должен подробно отображать все элементы конструкции и их расположение, а также иметь точные размеры. Уже в соответствии с проектом подбирается материал, и подготавливаются инструменты. Итак, для работы потребуются:

• Сварочный аппарат
• Измерительная рулетка
• Строительный уровень
• Защитная одежда с маской и перчатками
• Конечно же, обязательно должны быть куплены петли для ворот. Они должны быть высокого качества, так как использование низкосортных комплектующих способно испортить готовую конструкцию.

Самостоятельная сварка петель

Монтаж петель на ворота состоит из нескольких связанных друг с другом процессов, которые должны выполнять в технической последовательности. О том, как правильно приварить петли на ворота, поговорим дальше.

Установка платиков

Для правильной установки петель с круглым сечением, обязательно к ним должны быть приварены платики. Делается это только ровным швом. Эти элементы помогают правильно закрепить петли на сами ворота и стойки.

Важно! Подбираются платики в соответствии с массой конструкции ворот и прочностью материала изготовления.

Некоторые, наиболее опытные мастера приваривают круглые петли без установки платиков. Это также возможно, но с их применением крепление становится более надежным.

Установка ворот

В первую очередь до начала сварки необходимо расположить в проеме ворот створки таким образом, чтобы они стояли правильно, так как будут эксплуатироваться в дальнейшем. Для правильного расположения ворот в проеме обязательно иметь длинный строительный уровень, который поможет качественно расположить створки. Выравнивание должно производиться несколько раз, чтобы удостовериться в грамотном расположении. Только после этого можно приваривать петли.

Процесс приваривания петель

Эта процедура не так сложна, как кажется и ее самостоятельное воспроизведение вполне возможно. Приваривание петель производится по следующему алгоритму:

1. Смазывание петель солидолом для обеспечения их плавной работы после установки. Подготовка тонких подкладок под петли с толщиной не более 5 мм. В первую очередь такие детали требуются для петель с круглым сечением.
2. Выполнение разметки при помощи маркера или строительного карандаша. Петли располагаются сверху и снизу при отступах от краев на 30 см.
3. Приваривание петель к полотну. Сначала выполняются прихватывающие движения, а уже потом формируется цельный максимально ровный шов.
4. После осуществления первого шва, необходимо проверить, насколько правильно открываются и закрываются створки. Если все правильно, то можно продолжать сваривание.
5. После того как петли на ворота приварены, и швы остыли, их обрабатывают шлифовальной машинкой, чтобы добиться максимальной ровности.
6. После всех произведенных работ можно покрасить ворота и петли в любой цвет или произвести иную финишную обработку той разновидности, которая желательна.

Советы профессионалов

Приваривание петель является довольно сложным процессом, к которому следует подойти со всей серьезностью и ответственностью, чтобы не возникло проблем при будущей эксплуатации. Для качественного монтажа следует придерживаться советов, которые дают профессиональные мастера:

• Обязательно перед работой изучается чертеж, так как петли устанавливаются в определенном порядке. Если все заранее учесть, то не будет необходимости переделывать готовую конструкцию.
• Петли прямого вида привариваются только при уложенных на пол воротах.
• Если стойка для приваривания петли круглая, то производится отпуск элемента на 5 мм.
• Первый раз после приваривания петель ворота можно открывать только после полного остывания швов.
• Перед привариванием лучше выполнить для удобства своеобразную подставку под нижнюю петлю.

Приваривание на разнообразные стойки

В зависимости от формы стойки выбирается и тип приваривания петли:

• Приваривание на круглую опору. Для качественного крепления петель на таком столбе. Нужно подложить под петлю тонкую прокладку. Помимо этого, выход петли от середины столба к наружной стороне должен составлять около 6 мм. Таким образом получится правильный монтаж ворот без заеданий.
• Приваривание к квадратной стойке. В данном случае петли привариваются заподлицо сначала небольшими прихватами, а потом цельным швом. Но после прихватывания петля при помощи деревянного бруска выравнивается.

• Монтаж скрытых петель. Для большей привлекательности ворот устанавливают скрытые петли или фальш-элементы. Монтировать такие детали сложно, поэтому начинающему сварщику лучше не выполнять такую работу, так как велик риск, что ничего не получится. Лучше всего доверить работу профессионалу, который возьмет за нее деньги, но произведет все в соответствии с инструкцией и качественно.
• Установка петель на забор из профлиста. Монтаж петель на такой забор имеет некоторые отличия от обычной технологии. Весь период монтажа может быть разделен на несколько шагов. Среди них, выполнение двух перемычек и закрепление их сверху и снизу.

Важно! Расстояние между ними должно быть достаточным для установки третьего элемента.

После идет приваривание петель к установленным перемычкам.

Обшивка профильным листом производится только после того, как завершены сварочные работы, так как он может потерять свой декоративный внешний вид и обгореть.

Заключение

Приваривание петель на ворота не отличается простотой, но и с таким процессом можно справиться самостоятельно, если знать основные этапы проведения работ и четко следовать алгоритму. Производить сварку нужно качественно, так как именно от этого зависит дальнейшая эксплуатация ворот.

bouw.ru
