Как пробурить скважину на даче – как пробурить и обустроить своими руками

Содержание

как пробурить скважину своими руками, преимущества и недостатки скважин, прокачка скважины

Скважина своими руками на даче, своими средствами и силами — реально ли это? Доступность такого мероприятия для каждого домохозяйства зависит от того, какой тип скважины вы предпочли и какими ресурсами обладаете.

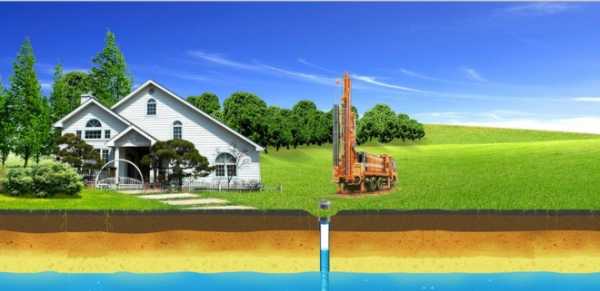

Выбор типа скважины

Скважина на даче своими руками — это основа для всей системы жизнеобеспечения. Чаще всего дачникам приходится обустраивать свою жизнь в условиях полной автономии. По этой причине подходить к проблеме выбора типа скважины необходимо сугубо рационально, совмещая возможность с целесообразностью.

Прежде чем планировать водоснабжение на даче из скважины, нужно ответить на вопрос, а есть ли здесь вода в состоянии, доступном для подъема. По этой причине первое, что вы должны сделать, это найти источник воды, который может обеспечить ваши потребности при ваших возможностях.

403 Forbidden


nginx

Если вы знаете, что вода на участке есть на вполне доступных глубинах, то теперь можно определяться с выбором самой скважины. Дело в том, что бурение скважины своими руками — процесс не всегда экономный. Дешевизна состоит только в том, что не надо платить за труд наемных работников и специальное оборудование.

Однако в бурение скважины вкладываются собственное время, ресурсы, расходы на приобретение необходимых частей и, наконец, свой труд. Так что, прежде чем принять решение о выборе скважины, желательно подумать о том, что для вас обойдется дешевле.

Преимущества и недостатки разных скважин

Бурение скважины — дело трудоемкое даже в самом простом случае. Прежде чем приступать к работам, необходимо оценить преимущества и недостатки каждого типа.

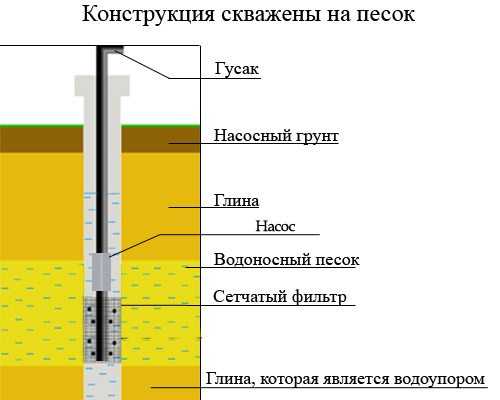

  1. Если вода вам необходима только для того, чтобы поливать растения и содержать небольшой дом дачного типа, то можно вырыть абиссинский колодец.
  2. Если ваши потребности выходят за пределы временных работ с присутсвием на даче, а ваш дом предназначен для постоянного проживания всей семьи, то необходима, как минимум, скважина на песок.

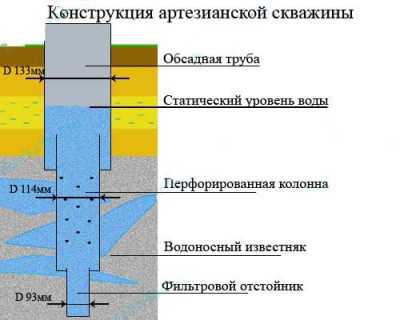

  3. Когда вам нужен водопровод из скважины, то лучше всего подойдет артезианская. Только она сможет обеспечить вас водой в том случае, если расход ее должен превышать 10 м³ в час. Это самый дорогой и трудоемкий вариант.

У каждого варианта скважины есть свои преимущества и недостатки. Например, самая чистая вода — артезианская. Она расположена так глубоко, что сюда загрязнения не проникают, за исключением работы промышленных нефтяных и газовых скважин. Однако на таких территориях обычно не располагаются дачные и приусадебные участки.

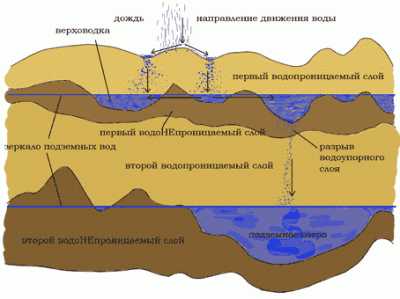

Наибольшая опасность загрязнения существует для воды, которая добывается с помощью абиссинского колодца. В эти воды может просачиваться канализация. На эти небольшие глубины даже могут попадать ядохимикаты и минеральные удобрения.

Таким образом, перед тем как сделать скважину на даче, вам нужно определиться с природными особенностями вашего участка, оценить фронт работ, выбрать подходящий тип скважины, которую можно сделать своими руками, и, наконец, приступать к работе.

Алгоритм бурильных работ

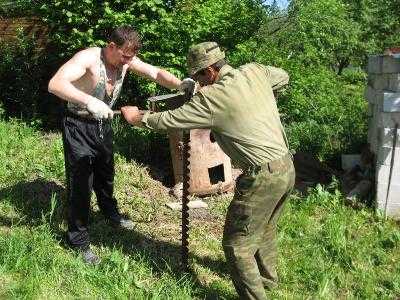

Какую бы скважину вы не выбрали, бурение будет происходить в следующей последовательности.

  1. Необходимо выкопать квадратный шурф примерно по полтора метра. Эти стены нужно обложить любым материалом, который будет сдерживать землю от осыпания. Обычно используют доски, реже — фанеру. Если выбрать более простой вариант, то бить скважину своими руками можно с помощью ручного бура малого диаметра (15-20 см).

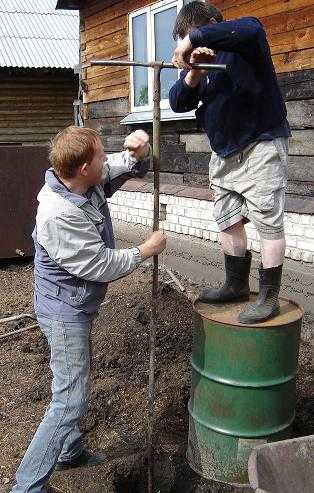

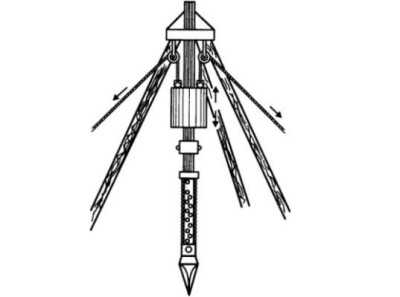

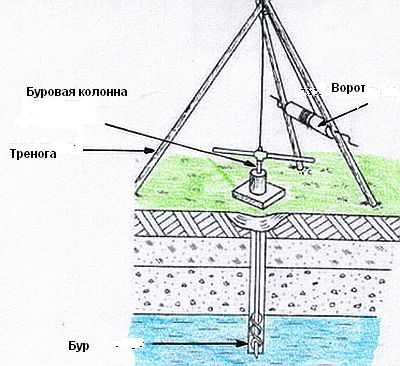

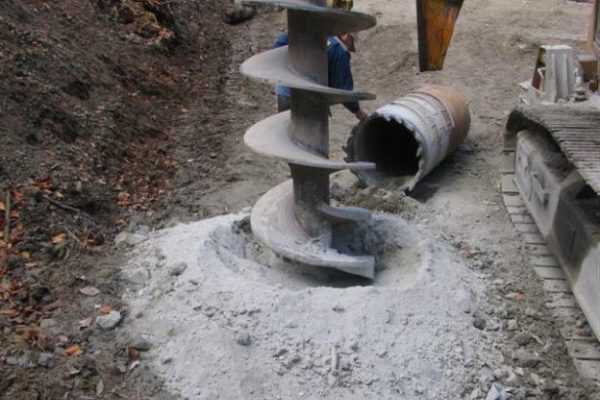

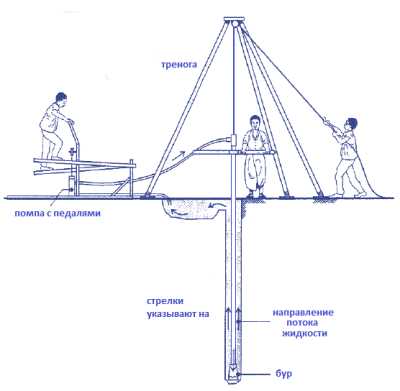

  2. Бурение скважины на большую глубину осуществляется с помощью буровой вышки. Ее можно сделать из металлических труб, а также из подручного материала древесного происхождения: бревен, досок и т.п. Собственно вышка — это тренога с лебедкой, куда подвешивается бурильная установка со штангами в 1,5 м каждая. Штанги крепятся резьбой и фиксируются хомутом. Сделанный таким образом механизм позволяет осуществлять спуск — подъем сооружения.
  3. Теперь все готово для начала процесса бурения. Как правило, оно осуществляется двумя людьми. Один человек наносит удар долотом по штанге, другой одновременно ее поворачивает. Оборудованный лебедкой механизм помогает осуществлять спуск и подъем. Через каждые 35-50 см бур необходимо вытаскивать и чистить. Для того чтобы войти в ритм, штангу надо снабдить хорошо заметными делениями.
  4. Как только из скважины начнет поступать очень мокрый грунт, сам процесс можно считать завершенным, поскольку это является признаком того, что бур дошел до зеркала грунтовых вод. Еще одним признаком завершения работ является легкость, с которой инструмент проходит сквозь горную породу.
  5. Остается завершить буровые работы проходом сквозь водоносный горизонт и углублением до водоупорного слоя.

Кок только появится вода, сам процесс бурения пора заканчивать. Бур нужно вытащить, а вместо него поместить обсадную трубу. На этом бурение считается завершенным. Теперь пора подумать над тем, как обустроить скважину.

Что такое обустройство и прокачка скважины

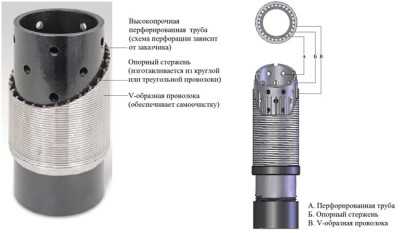

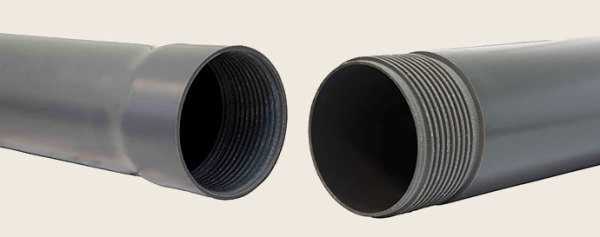

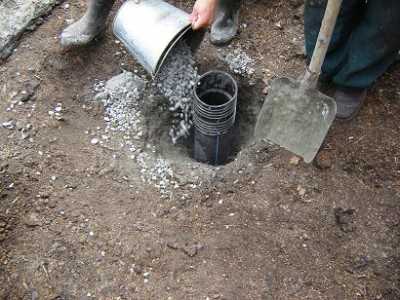

После того как вы установили обсадную трубу, необходимо сформировать фильтровую колонку. Главными ее компонентами являются трубы, отстойник и сам фильтр.

После этого обсадная труба должна обязательно закрепиться в грунте. Откладывать такую процедуру на потом нельзя, поскольку края ямы имеют свойство быстро обсыпаться и обваливаться. Чтобы этого не случилось, пустоты вокруг трубы нужно засыпать обычным рыхлым материалом и основательно утрамбовать.

С этого момента начинается процедура промывания затрубья и фильтра. Только что установленную скважину сразу прокачивают до тех пор, пока вместо мутной и грязной жидкости не пойдет чистая, прозрачная грунтовая вода.

Прокачка скважины осуществляется с помощью ручной помпы или электрического центробежного насоса. Использование ручной помпы значительно дешевле, чем электрический насос, зато последний сделает все быстрей и эффективней. Однако на даче, где обустройство всей инфраструктуры еще только началось, электричества может и не быть.

С помощью прокачки проводится проверка скважины на способность работать в условиях постоянной эксплуатации. Если она с честью прошла все испытания, в нее погружается насос, который соединяется с системой водопровода.

На этом скважину уже можно эксплуатировать. Однако окончательное ее обустройство зависит от типа, назначения, функций и особых требований.

Артезианская скважина может давать много чистой воды. Мало того, она будет это делать долго. С ее помощью можно обеспечивать живительной влагой не только участок, сам дом и вспомогательные постройки, но помочь соседям справиться со своим безводьем. Иными словами, артезианская скважина может выполнять функцию общественного источника воды. Однако характер эксплуатации сооружения для доставки влаги зависит от желания хозяина участка.

Для того чтобы это сооружение успешно выполняло свои функции, его устье необходимо оборудовать кессоном и оголовком. Также необходимо ввести специальную трубу, на которой будет закрепляться вентиль для регулирования напора воды. Этот вентиль выполняет очень важную функцию.

От его работы зависит работа всей скважины и, что немаловажно, электрического насоса. Поток воды нужно все время поддерживать в оптимальном состоянии. Если он будет слишком сильным, то может наступить момент, когда вода иссякнет, а насос, продолжающий качать несуществующую воду, выйдет из строя.

После того как обустройство скважины полностью завершено, устанавливают специальный кессон, в котором размещаются трубы водопровода. Обычно если хозяин участка может позволить себе артезианскую скважину, то построить систему подачи воды к значимым объектам ему просто необходимо.

После размещения труб в кессоне их укладывают в траншеи, изолируют и закапывают. После этого вокруг кессона формируется грунтовая отсыпка, а потом производится отмостка.

Вот теперь система готова. Можно качать воду и наслаждаться удобствами вдали от суетного мира. Однако для большего спокойствия первую чистую воду необходимо отнести на анализ в специальную лабораторию. Это нужно не только для обеспечения здоровья потребителей. Знания о состоянии и составе воды позволят правильно спланировать обслуживание скважины и снизить затраты на ее вероятную очистку.

Важные мелочи или на что нужно обратить внимание

Любое сооружение состоит из деталей и узлов, выполняющих особо значимые функции. В работе скважин такими ключевыми функциями и узлами являются несколько компонентов.

Во-первых, фильтрация. Явными признаками проблем с фильтрацией воды являются: уменьшение напора, появление в воде разных примесей, отсутствие плавного потока (жидкость вытекает с вибрацией и рывками). Аналогичные процессы происходят и в том случае, если забор воды осуществляется не из самой толщи грунтовых вод, а из донных отложений. Кроме того, могла быть допущена ошибка в выборе и оценке месторождения, то есть влаги под землей оказалось меньше, чем предполагали.

В этом случае скважину придется прочищать. Если после этой процедуры опять пошла чистая вода, это означает, что проблема была в фильтрации. Если же восстановить чистый поток с хорошим напором не удастся, скважина сначала снизит мощность, а потом и совсем остановится. Это означает только одно: придется бурить новое сооружение для поднятия воды.

Во-вторых, прочистка фильтров. Для того чтобы очистить проблемную скважину, обычно используют воздушный или водяной компрессор. Так удается удалить мелкие примеси, то есть ил и песок. Чаще всего такой прочистки вполне достаточно. Если этого не произошло, то для очистки сильных засоров можно применить кислоту или разряды тока.

Кислота хорошо действует там, где засор сформирован частицами органического происхождения или очень мелким песком. После использования кислоты можно опять запускать механическую прочистку компрессором.

Однако применять такие средства прочистки опасно, приче, не только для человека, но и для деталей скважины, соприкасающихся с кислотой. Надо заметить, что применяют обычно концентрированную серную кислоту. Попадание ее на кожу человека вызывает сильные ожоги. Трубы при частом использовании кислоты выходят из строя раньше времени.

Еще большую опасность проставляет собой электрический разряд. Вывод здесь очень прост: не рискуйте, зовите специалиста с профессиональным оборудованием. Иначе ваша самодеятельность обойдется гораздо дороже.

В третьих, обратите внимание на насосы. Размеры их должны соответствовать диаметру обсадной трубы. Это означает, что при подготовке к строительству скважины своими силами необходимо приобретать сразу трубы и насос, соизмеряя их параметры. Такое правило касается только насоса, погружаемого в трубу. Его используют при глубине скважины в 10 и более метров. Если скважина неглубокая, то самовсасывающий насос устанавливается на ее поверхности.

Важный момент: нельзя опускать трубу до самого основания грунтовых вод. Она не должна касаться дна, в противном случае фильтры будут забиваться слишком быстро.

При выходе наверх трубу нужно обустроить специальными отверстиями для протока воздуха. Если этого не сделать, воздух будет слишком влажным, что поспособствует развитию различных микроорганизмов и отразится на качестве воды.

В деле бурения скважины есть еще одна тонкость, на которую обязательно нужно обратить внимание — это соответствие грунтов и бура.

Как подбирать бур в соответствии с грунтами

Все стадии бурения пройдут без проблем, если бур будет соответствовать особенностям грунтов на пути к данному месторождению грунтовой воды.

Обычно однородные грунты на протяжении всего бурения встречаются крайне редко. Классический вариант — это чередование грунтов: песчаного, глинистого и твердого. В последнем случае бур должен пройти спрессованные породы различного происхождения.

Для того чтобы миновать песчаный слой, нужен так называемый бур-ложка. Добавляйте постоянно в скважину воду при прохождении любого грунта. Это снизит его плотность, что, в свою очередь, облегчит процесс бурения.

Если приходится проходить твердый грунт, используйте бур-долото. При этом неважно, какой из них выбрать — крестовый и плоский. Оба достаточно эффективно разбивают и разрыхляют твердые породы.

Слой глины лучше проходить спиральным буром, то есть змеевиком. Следите за тем, чтобы шаг спирали не был больше диаметра инструмента.

Если на пути встретились грунты с крупными камнями, то нужно чередовать буры, используя желонку и долото.

Здесь, конечно, описаны не все правила и нюансы бурения скважины своими руками. Предусмотреть все трудности, которые встретятся на пути мастера, производящего работы своими руками, трудно, потому что одинаковых ситуаций не бывает. Так что подходите к решению проблем изобретательно и творчески, а главное — с терпением.

kolodetsoved.ru

Обустройство скважины на воду на даче — своими руками от а до я (+видео)

Организация бесперебойной системы водоснабжения – важный и ответственный процесс.

Самым быстрым и надежным вариантом является бурение и обустройство скважины на воду.

Если работы по бурению можно поручить специализированным компаниям, то обустроить скважину на воду водонапорным оборудованием можно самостоятельно.

Содержание статьи

Рабочее оборудование для скважин

Благоустройство скважины предусматривает разработку водяной шахты и монтаж специальных установок. Для этих целей используется современное оборудование для скважины под воду:

  • кессон;
  • насосная установка;
  • гидравлический аккумулятор;
  • оголовок.

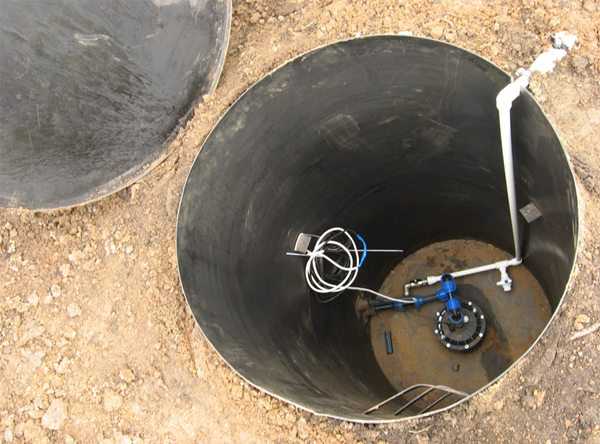

Использование кессона

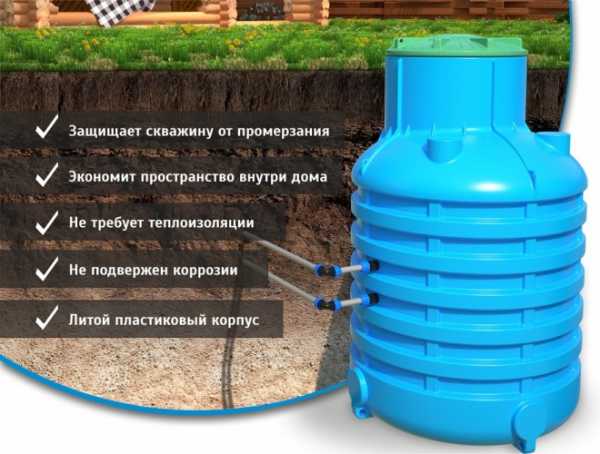

Кессон для скважины – главное приспособление для установки в водозаборной точке. Конструктивно он представлен герметичным резервуаром, который используется для защиты водного источника от загрязнений и промерзания.

По желанию владельца гидросооружения кессон может комплектоваться дополнительными устройствами:

  • фильтрами для очистки воды;
  • резервуаром на мембранной основе;
  • манометром;
  • реле рабочего давления для насоса;
  • автоматизированными средствами управления.

Кессон оснащается прочным горлышком с надежной фиксирующей крышкой.

Подобные установки производятся из различных материалов, инертных к повреждениям, коррозии и разрушению: пластика, металла, алюминиевого сплава.

Чтобы оборудовать скважину на даче своими руками, рекомендуется использовать цилиндрические емкости диаметром 100 см, высотой 200 см. При желании установку можно изготовить самостоятельно.

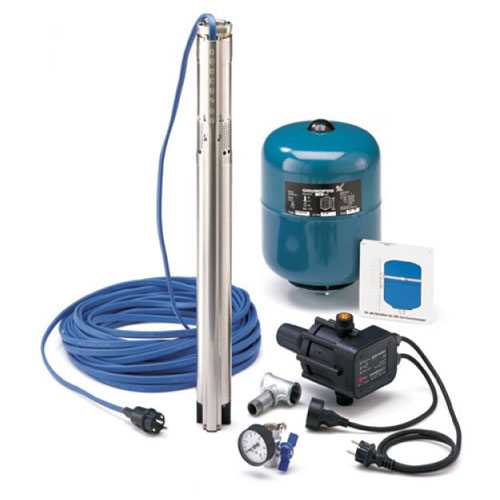

Погружное насосное оборудование

Чтобы готовая скважина на даче надежно функционировала, необходимо правильно выбрать насосное оборудование. Выбор погружного насоса определяется двумя параметрами – производительностью и напором водной струи. Кроме того, важно учитывать размеры гидросооружения, протяженность водостоков, расход жидкости при пиковой нагрузке.

Для бесперебойной подачи воды давление в системе должно составлять от 1,4 до 3 атмосфер при высоте водозаборного столба 33 метра.

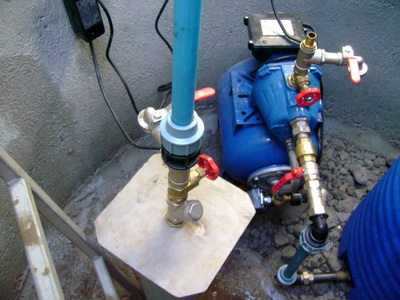

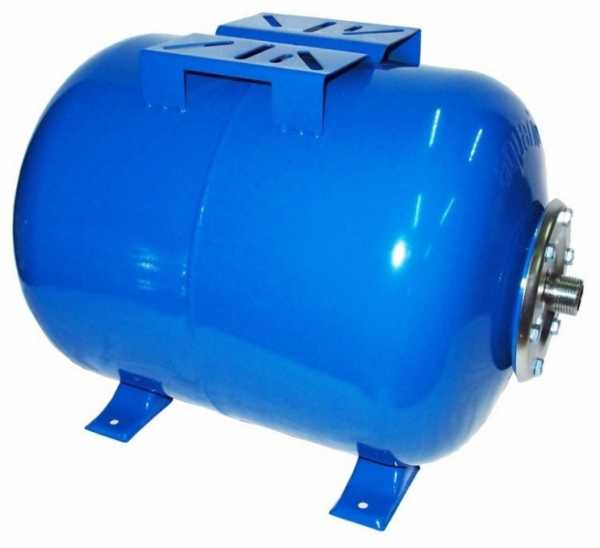

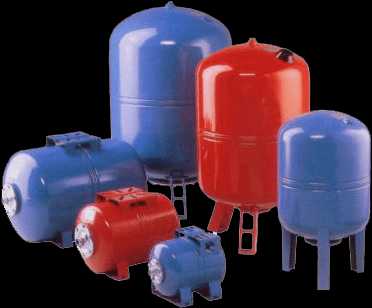

Гидроаккумулятор

Чтобы грамотно и красиво оснастить водозаборную точку, потребуется установка гидравлического аккумулятора. Он поддерживает и постепенно изменяет рабочее давление воды в обустроенном гидросооружении. Также емкость предназначается для хранения минимального водного запаса и защиты от гидроударов.

Современные гидроаккумуляторы представлены единой конструкцией, отличия заключаются в объеме жидкости, на который они рассчитаны. Для дачи и загородного домика достаточно гидробака вместительностью от 15 до 55 литров, для коттеджей, частных гостиниц и пансионатов – от 100 до 950 литров.

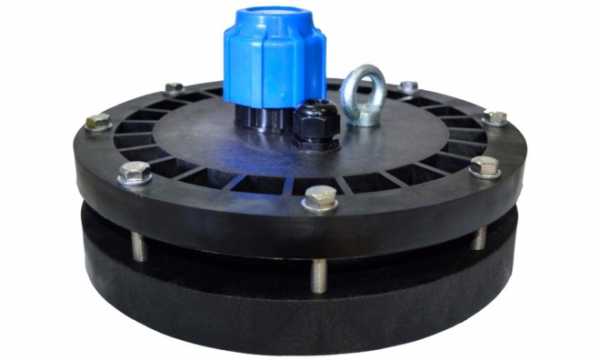

Оголовок

Он представляет собой защитное устройство, имеющее отверстия для протягивания водонапорных труб и силовых кабелей, монтажа насосного оборудования, обеспечивает защиту гидросооружения от биологического и прочего загрязнения, а также атмосферных осадков.

Для изготовления скважинных оголовков используются чугунные и пластмассовые сплавы, способные выдерживать предельную нагрузку до 210 кг.

Обустройство скважины своими руками предусматривает подготовку рабочих материалов и приспособлений:

  • оборудования для бурения шахты;
  • лопат;
  • веревки;
  • ведер металлических;
  • кирки;
  • лестницы;
  • водопроводных труб;
  • колец из бетона;
  • строительного отвеса;
  • треножной установки.

Обустройство скважины на воду своими руками от А до Я предусматривает поэтапное выполнение всех строительных и монтажных работ: бурение шахты под скважину, прокладку труб, монтаж кессона, погружного насоса, оголовка и гидробака.

Бурение шахты и проведение земляных работ

Процесс возведения сооружения для воды своими руками начинается с бурения шахты. Если предполагается использование кессонной установки, для нее потребуется выделить до 5 кв. м участка. Дачный участок должен быть подготовлен для проведения земляных работ – расчищен от мусора, сорняков и садовых растений.

Бурение скважины проводится различными приспособлениями: ручным буром, канатно-ударной установкой, оборудованием, оснащенным электрическим двигателем и треногой.

Определение подходящего диаметра и глубины скважины осуществляется с учетом типа грунта на участке, особенностей водоносного слоя и насосного оборудования, используемого для эксплуатации сооружения.

Прокладка водяных труб

На дно сооружения засыпают щебень мелкой фракции и песок, толщина каждого слоя должна составлять не менее 12 см.

Чтобы предотвратить возможное заиливание дна, готовая скважина на даче прочищается желонкой.

Далее выполняется укладка первой трубы, которая предотвратит осыпание внутренних стен шахты.

По всему периметру трубы на уровне 20 см от низа конструкции рекомендуется проделать небольшие отверстия для повышения напора воды. В торцевой части трубы устанавливается сетка-фильтр.

Для обустройства шахты используется водяная труба длиной от 2 до 2,5 метров и одно соединительное колено. Первая труба устанавливается на необходимую глубину скважины, чтобы упор осуществлялся в дно шурфа. Далее выполняется монтаж следующей трубы с фиксацией к первому элементу ввинчиванием на резьбу.

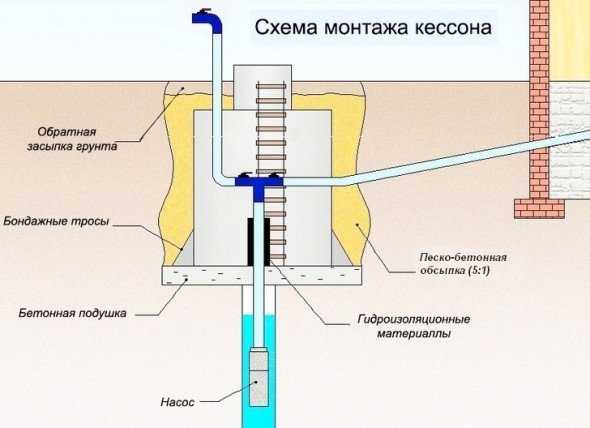

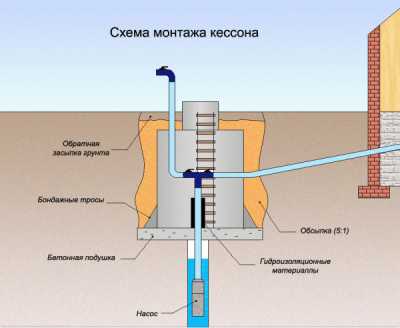

Пошаговая установка кессона

Стандартная схема обустройства скважины предусматривает установку кессона. Все работы выполняются в следующем порядке:

  1. Обустраиваем котлован для резервуара вокруг готового гидросооружения. Общие размеры котлована определяются габаритами кессона: глубина составляет 200 см, ширина – не менее 160 см. По центру котлована должна проходить обсадная колонна. При поверхностном уровне залегания грунтовых вод рекомендуется углубить котлован на 50 см, чтобы обеспечить своевременную откачку вод.
  2. В резервуаре проделываем отверстие, размер которого равен диаметру обсадной колонны. Установку опускаем в котлован в центральной части колонны.
  3. Колонну отрезаем и фиксируем к донной части кессонного резервуара сваркой. К готовой конструкции выполняем подводку питающего провода погружного насоса и водонапорной трубы. Емкость засыпаем грунтом до такого уровня, чтобы на поверхности была видна крышка.

Установка насосного оборудования

Как правильно обустроить скважину, используя надежный насос погружного типа? Процесс монтажа проводится с соблюдением следующих правил:

  1. Дно и стенки гидросооружения тщательно очищают от мусора, воду прокачивают до полного избавления от сторонних примесей.
  2. Монтаж оборудования производят так, чтобы расстояние между корпусом и дном сооружения составляло не менее 100 см, при этом насос полностью находился в воде.
  3. Параллельно монтируют водонапорную трубу и питающий насосный кабель.
  4. В конце выполняют установку клапана обратного типа и устройства пусковой защиты.
  5. Готовую систему проверяют на герметичность и работоспособность.
  6. Чтобы зафиксировать насос на конструкции оголовка, применяют трос из металлического сплава в защитной оплетке, устойчивой к коррозии.

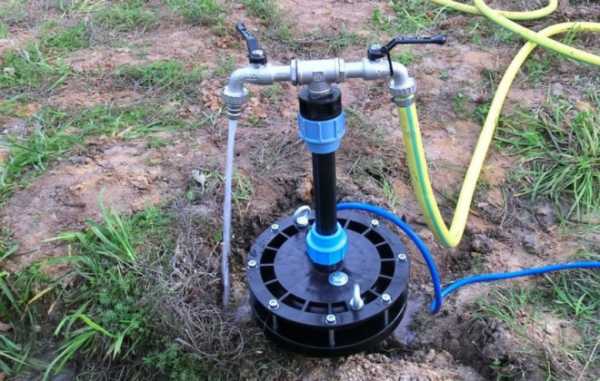

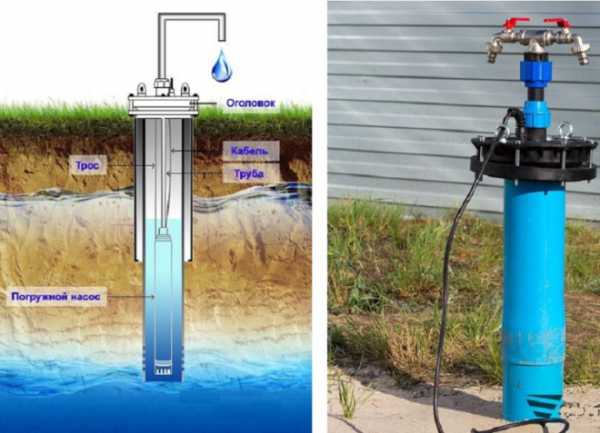

Монтаж защитного оголовка

Конструктивно оголовок состоит из следующих частей:

  • карабина и фланцевого соединителя;
  • кольца из плотной резины;
  • крепежей;
  • крышки.

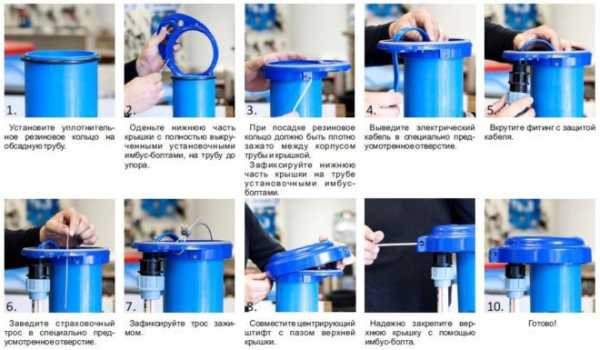

Облагородить скважину оголовком можно в следующем порядке:

  1. При проведении монтажа срезают колонну, очищают и обрабатывают защитным составом против коррозии и гниения.
  2. Через входную крышку конструкции проводят питающий кабель насоса и водонапорную трубу.
  3. Насосное оборудование стыкуют с трубой. Свисающий конец троса фиксируют к карабину при помощи рым-болта, расположенного внутри крышки. На колонну закрепляют фланец и кольцо уплотнения.
  4. Насос погружают на дно скважины, сверху на крепежные болты фиксируют крышку.

Завершающая установка гидробака

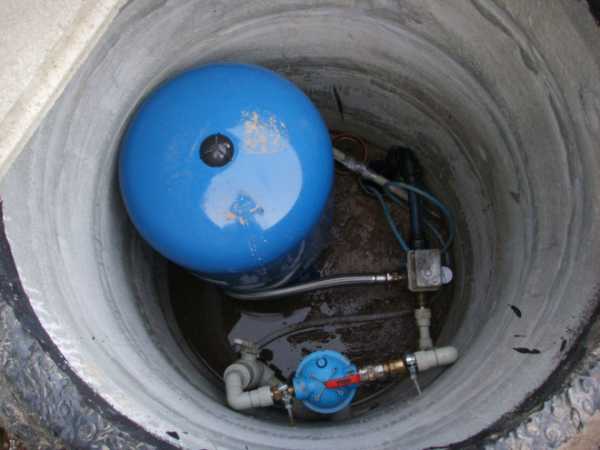

Монтаж гидробака в колодцы и скважины обеспечивает бесперебойную работу системы водоснабжения для частного дома или бани. Как обустроить скважину для воды, оснащенную гидроаккумулятором?

Гидробак подсоединяется к насосному оборудованию и обеспечивает постоянную подачу воды. При открытии крана жидкость поступает из гидросооружения в бак, а после – к потребителю.

При монтаже накопительного бака параллельно устанавливается обратный клапан для воды. До и после конструкции бака монтируется кран для дренажа. Для надежной фиксации гидробака рекомендуется использовать уплотнитель из резины.

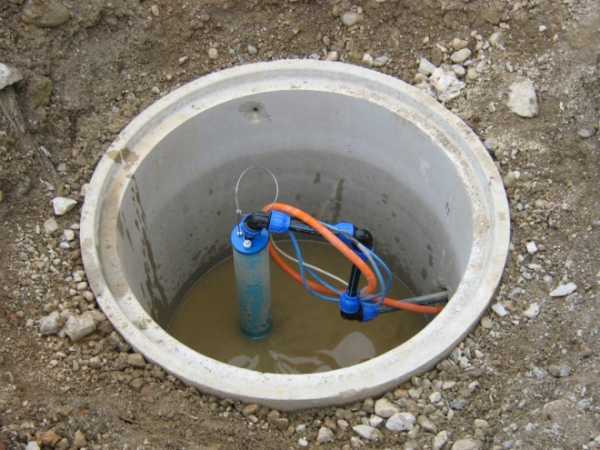

Организация скважины без кессона

Обустройство скважины без кессона возможно в том случае, когда сооружение используется не круглый год, а сезонно – летом, весной или осенью. Также отсутствие кессона оправдано при наличии отдельных строений на участке, в которых может быть установлено оборудование, необходимое для функционирования гидросооружения.

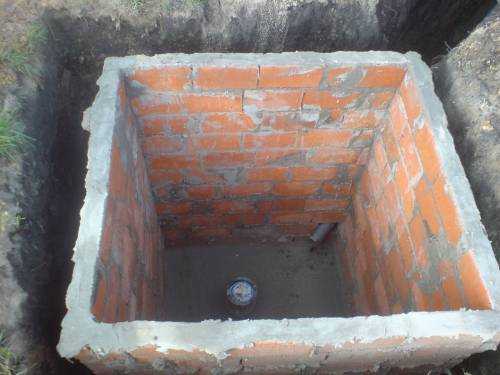

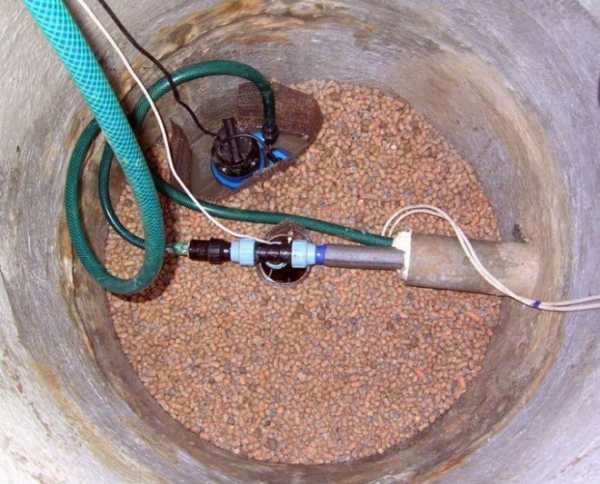

Обустройство скважины своими руками без кессона с приямком – самый практичный и доступный вариант. В этом случае приямок обеспечивает надежную защиту обсадной колонны скважины от негативного воздействия окружающей среды.

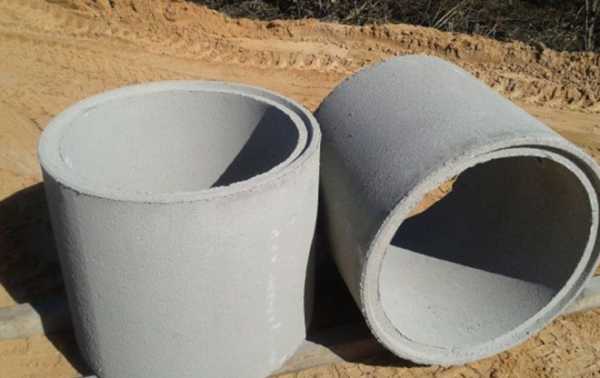

Для возведения приямка используются бетонные кольца с замочной системой, выполняется опалубка, заливка бетонной смеси и возведение кирпичных стен.

Рассматривая вопросы о том, как обустроить скважину на даче и как облагородить ее до начала эксплуатации, нужно грамотно оценить свои финансовые и технические возможности.

Процесс обустройства гидротехнического сооружения сложный и трудоемкий, он требует практических навыков и знаний. При правильном подходе и подготовке реализовать подобный проект под силу любому владельцу участка.

gidpovode.ru

Скважина на даче – несколько советов по обустройству и бурению

Вообще-то мы с женой не собира­лись обзаводиться скважиной в про­шедшем 2009 году. Сначала хотели построить дом и только потом занять­ся водой. Так что всё оказалось делом случая. Во время январского визита на дачу мы услышали характерный шум. Выяснилось, что на участке у соседей идут буровые работы. Для нас это бы­ло неожиданностью — мы и не предполагали, что такое можно делать в стужу. Однако оказалось, что зима — лучшее время для бурения скважины. Причин тому несколько.

Во-первых, буровики не загружены и предоставляют в связи с этим зимние скидки, во-вторых — земля в это время промерзает, а значит вред грядкам от работы техники — минимальный.

После некоторого сбора информа­ции мы решили воспользоваться услу­гами той же фирмы, которая работала у соседей. Эти специалисты, хотя и бы­ли из Москвы, много бурили в нашем районе и неплохо знали особенности местных грунтов.

Обычно скважину небольшой глуби­ны (около 20 м) буровики осиливают за один день. У нас же из-за морозов и некоторых особенностей грунта ра­боты растянулись на два дня. Только к вечеру воскресенья мастера уехали, оставив нам ржавый «пенёк» и оголо­вок конструкции для дальнейшего обу­стройства скважины.

Весенние хлопоты. Первейшей за­дачей по мере оттаивания грунта была уборка выбранной из скважины глины. Дело в том, что буровики не предупре­дили нас о целесообразности укладки на землю листового материала перед началом работ. Убирать же грунт походу дела у нас не получалось, поскольку его отбрасывали между задних колёс автомобиля. Так что остатки глины мы убирали уже в мае.

Прокачать как следует скважину в мороз нам также не удалось: мы и эту задачу решали весной. Из пояснений буровиков я уже знал, что скважину можно эксплуатировать только с цен­тробежным насосом, но на момент ввода в эксплуатации допустимо (и да­же желательно) недолгое использова­ние вибрационного насоса.

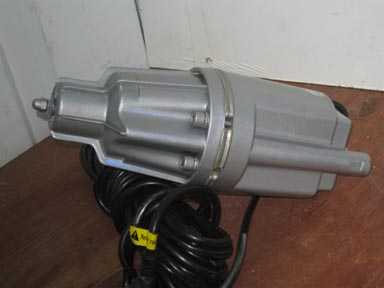

Дело в том, что вибрационный насос не так боится загрязнённой песком воды и способен эффективно подготовить сква­жину для работы более «нежного» цен­тробежного насоса. После нескольких часов прокачки густое молоко на выходе превратилось в слегка мутноватую жид­кость. Можно было двигаться дальше.

Основные способы обустройства скважины.

Большинство фирм, как пра­вило, предлагают устроить кессон. Дру­гой вариант — скважинный адаптер. И в том, и в другом случае оборудуют насо­сную станцию, в которой используют ли­бо погружной, либо поверхностный на­сос (в зависимости от глубины подачи).

Предлагаемый комплект стоит недё­шево. И если вы не живёте на даче по­стоянно, всё это хозяйство может стать обузой. Поскольку зимой строение про­мерзает, из труб (чтобы не разорвало) надо обязательно сливать воду. А холо­да у нас почему-то всегда наступают вне­запно, и тогда освобождать систему от воды приходится в авральном порядке.

Продумывая эти вопросы, я, разуме­ется, познакомился с опытом соседей, успешно решивших проблемы водо­снабжения своих участков. Поскольку фирмы, услугами которых воспользова­лись мои знакомые, были разными, то и начальные условия не совпадали. В двух случаях в качестве обсадной колонны использована пластиковая труба диаме­тром 4 дюйма. Адаптер в таком вариан­те поставить невозможно. У двух других диаметр пластиковой трубы — 3 дюйма, но завершается она наверху стальной трубой сечением 100 мм. При такой компоновке можно использовать адаптер. Его и по­ставил один наш сосед. Выглядит такая скважина безукоризненно, а точнее ни­как не выглядит — низенький «грибок» теряется в траве.

Планируя в перспективе разобрать старый дом и построить новый, я решил обустройство скважины сделать максимально просто и автономно от построек. Конечно, какие-то комплек­тующие надо было добывать. Первая позиция в наличии уже была — оголо­вок конструкции мне продали зимой буровики. Приобретать же в первую очередь надо было центробежный по­гружной насос. Сильно раскошели­ваться не хотелось, поэтому я оста­новил свой выбор не на популярных ныне насосах GRUNDFOS, а решил присмотреться к устройствам фирмы SUBLINE, которые значительно дешев­ле. Из линейки 4-дюймовых насосов этой фирмы я приобрёл самый млад­ший (F3/11). По мощности (370 Вт), производительности и высоте водяно­го столба он вполне нам подходил.

При покупке насоса совершил оплош­ность — не учёл информацию о том, что у насоса короткий электрокабель. Это оказалось неприятным сюрпризом. Пришлось докупать кабель и сращи­вать. Как это сделать правильно, я не знал. Поэтому пришлось искать инфор­мацию, в том числе и в интернете, но в конечном счете воспользовался со­ветами соседа, который в своё время успешно решил подобные проблемы.

Чтобы обеспечить герметичность соединений, я использовал термоусадочные трубки — сначала на каждую скрутку (вдвойне, с перехлёстом), а затем и на весь кабель (причём, с заливкой эпоксидной смолы внутрь). Для нагрева использовал мощную зажигалку. Сосед грел промышленным феном — у него эпоксидка перекрыла место соединения жил. У меня же с одной стороны смола не затекла. Поэтому я решил для страховки добавить туда герметик для аквариумов, а кроме того, сделал снаружи буртик из герметика, об­мотал его изолентой, поджал пальцами, а когда немного схватилось, изоленту снял.

Ещё одна покупка — трос. Осмотрев разные его типы, я остановился на тро­се 04 мм в пластиковой оболочке. Для крепления троса приобрёл крепёжные элементы. И трос, и кабель купил с за­пасом по длине, чтобы не оказаться в глупом положении при монтаже, если что-то неправильно рассчитал.

Для подачи воды нужно было вы­брать шланг Незадолго до этого на одной из строительных выставок я узнал об отечественных армирован­ных ПВХ шлангах, которые сертифици­рованы для питьевой воды — такой ру­кав и хомуты для его крепления я тоже приобрёл.

Поскольку диаметр выходного па­трубка насоса — 11/4″, а диаметр шланга — 3/4″, пришлось походить по рынкам с отрезком шланга в кармане и подобрать переходники, с помощью которых успешно подсоединил насос к подающей магистрали. Для соедине­ния кабеля, троса и шланга купил пла­стиковые стяжки.

При детальном осмотре всех дета­лей, которые надо было соединить, обнаружилось, что пластиковый шланг не налезает на стальной патрубок ого­ловка, который мне оставили бурови­ки. Так что здесь тоже пришлось при­думывать переход — нарезать трубной плашкой на патрубке резьбу. На неё я и навернул переходники со штуцера­ми для шланга.

Некоторое время я не знал, где лучше расположить пуско-защитное устрой­ство (ПЗУ), через которое предпола­галось включать насос. Была мысль расположить ПЗУ напротив скважи­ны на внешней стене дома в шкафчи­ке. Однако решил поинтересоваться, что думают по этому поводу соседи. Оказалось, что они используют «домики» над скважиной (не считая вариант со скважинным адаптером). При этом одна соседка расположила ПЗУ в со­седней постройке вместе с гидроак­кумулятором и остальной арматурой. Другой сосед смонтировал устройство прямо в «домике» вместе с разводкой на несколько кранов. Правда, получи­лось у него тесновато.

Учитывая опыт моих предшествен­ников, я сел за проектирование свое­го «домика» для скважины. По моим соображениям кроме ПЗУ внутри за­щитной конструкции следовало раз­местить удлинитель для подключения к электросети и разветвитель воды с кранами. Для удобства демонтажа наcoca крышу «домика» пришлось сде­лать съёмной.

Чтобы не ошибиться в размерах соору­жения, я в масштабе нарисовал «пенёк» скважины, пририсовал к нему разветвитель, учёл открывающуюся вверх крышку оголовка, определил место для ПЗУ. Сде­лал это, разумеется, с учётом необходи­мого пространства для манипуляций.

В результате получилось строение с размерами в плане 50×60 см и вы­сотой 60 см в самой нижней части и 75 см — в высокой. Сооружение собрал из обрезков вагонки и брусков. Для дверцы использовал лист стали толщиной 1 мм, оставленный мне бу­ровиками. Весь короб обшил старым кровельным железом.

«Домик» я прикрепил к вбитым в землю стальным уголкам. Сделал это так. Готовое сооружение без крыши установил на нужное место, подложив снизу бетонные плитки. После этого приложил к внутренним угловым бру­скам стальные уголки, а затем, ис­пользуя отрезок трубы в качестве уд­линителя, кувалдой вбил эти анкеры в землю. Заглублённые в землю уголки (через предварительно просверлен­ные в них отверстия) прикрепил шуру­пами к брускам каркаса «домика».

Крышу сделал из куска плоского ши­фера толщиной 10 мм, прикрепив его к каркасу «домика» длинными оцинко­ванными болтами М8 с шайбами и про­кладками для герметичности. У верхней кромки крыши снизу «болгаркой» про­пилил канавку-капельник. Сверху крышу покрыл краской ПФ-115 в три слоя (мне давно хотелось посмотреть, как эта кра­ска будет держаться на шифере).

Сборка системы.

Всухой день я рас­стелил на бетонной дорожке подстилку и уложил на одном конце насос, а на другом — оголовок и ПЗУ. Отмерил нуж­ную длину шланга и зафиксировал кон­цы хомутами к переходным штуцерам у насоса и у оголовка. Затем прикрепил к насосу трос, размотал кабель и скрепил их хомутами через каждые 50 см.

На верхнем конце шланг по отмерянной согласно рекомендованной глубине погружения длине прикре­пил хомутом к трубе оголовка. Трос же смонтировал петлёй для крепления на крючке оголовка. Затем надел петлю на этот крючок, зафиксировал проволо­кой, чтобы не соскочила, и через спе­циальную проточку вывел к ПЗУ кабель. Трос и кабель я обрезать точно по ме­сту не стал, свернув на всякий случай лишнее бухточками.

Перетаскивать длинную «змею» при малом количестве рук весьма затруд­нительно. Надо было собрать род­ственников и соседей, чтобы донести всё хозяйство до скважины, не цепля­ясь за землю, и аккуратно опустить в обсадную колонну. Я жалею, что не сделал именно так — не хотелось никого беспокоить. Мы же вдвоем с женой, как ни старались, всё-таки испачкали шланг. Поэтому при прокачке скважи­ны я сначала направлял выкачанную воду обратно в скважину для промывки шланга и кабеля.

В заключение надел на трубу оголо­вок и прикрепил его болтом с «секрет­кой». Бухточки запаса кабеля и троса повесил внутри домика на крючки. ПЗУ прикрепил саморезами к стенке «до­мика» так, чтобы иметь удобный доступ к кнопке пуска.

На прокачку скважины до состояния «чистая вода всегда» ушло почти всё лето. Распределитель воды с кранами на все направления я так и не поставил, а потом даже стал сомневаться в необ­ходимости этого узла. Пока же мы про­сто наполняем с помощью шланга все ёмкости: умывальники, вёдра, бочки. Или подсоединяем шланг к распылителям для полива деревьев или лужаек. Стационарную систему труб оборудую только тогда, когда хорошенько продумаю структуру системы. Родиться же она может только эволюционным путём исходя из удобства пользования.

Осенью мы вместе с женой достали из скважины насос с шлангами для зимнего хране­ния. Оказалось, что при манипуляциях с этим «хозяйством» можно обойтись и сравнительно малыми силами, ес­ли подстелить большой кусок плёнки и сложить шланг кольцами. При осмотре оказалось, что гайка-переходник насо­са (несмотря на заявленное продавцом защитное покрытие) покрылась ржав­чиной. Что-то такое я уже начал подо­зревать, так как при больших переры­вах между откачками воды наблюдал на выходе коричневую ржавую воду. Так что придётся искать по рынкам но­вую гайку.

Некоторые соображения о даль­нейшем устройстве водоподачи.

Дачный дом, как правило, — место сезонного проживания. Чаще всего мы там бываем в тёплое время года. Иногда навещаем загородное хозяй­ство зимой (на праздники или просто попариться в баньке). При этом ре­жиме эксплуатации всю систему во­доснабжения перед отъездом прихо­дится полностью сливать. Это очень хлопотно, поэтому большинство дач­ников зимой систему не задейству­ют.

Но всё-таки, на мой взгляд, есть воз­можность использовать систему и в холодное время года. Для этого надо сделать так, чтобы вода в трубах не за­мерзала.

Непрерывно поддерживать положи­тельную температуру в доме и в подво­дящих трубах — слишком дорого. Трубу для этого нужно глубоко закапывать в грунт и вводить в дом через тёплый подвал.

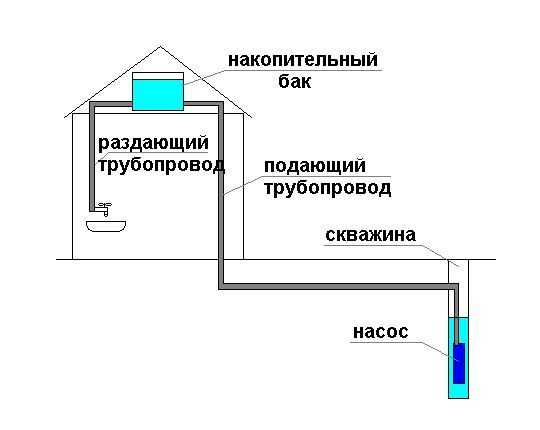

Другой вариант — систему труб в доме не заполнять, а оборудовать что-то вроде водяной уличной колонки. Главное здесь — сделать так, чтобы вода не оставалась выше уров­ня промерзания. Если насос не имеет обратного клапана, то вода сольётся по трубе сама и не замёрзнет. Если обрат­ный клапан заметно пропускает, то вода также не успеет за­мёрзнуть, пока опускается до глубины промерзания. Если же клапан — хороший, то сток воды надо организовать. Народ­ная мудрость утверждает, что отверстие в шланге 03-5 мм, расположенное ниже глубины промерзания, позволяет воде слиться, и она не успевает замёрзнуть. Однако такое отвер­стие снижает производительность системы.

Мой приятель уже более 10 лет эксплуатирует скважину, в которой вода сливается через калиброванное отверстие, сделанное (для соблюдения геометрии) в металлической части насоса. По его расчётам (которые подтверждены практикой) при температуре воды около 5°С, и темпера­туре наружного воздуха — 20°С через отверстие 00,8 мм вода успевает уйти, иногда немного замёрзнув на стенках. Причём при следующей подаче воды этот лёд тает. Для больших морозов выходную металлическую трубу следу­ет утеплить.

После постройки нового дома я хотел бы приезжать на да­чу зимой на несколько дней. Разумеется, при этом полно­ценное водоснабжение было бы совсем не лишним. Почитав соответствующую литературу и ознакомившись с опытом со­седей, я решил отказаться от такого сравнительно сложно­го узла, как насосная станция с идущими на разных высотах трубами. По моему разумению давление (достаточное для душа и мойки) можно получить и путём установки баков с во­дой на чердаке.

Такой накопитель хорош ещё и тем, что при отсутствии электроэнергии система будет работать. Безусловно, бак при этом должен быть утеплён, а на случай холодов — снабжён электронагревательным элементом. Вода туда должна будет подаваться по трубе, которая поднимается плавно по прямой. Тогда при отсутствии напора вода бу­дет свободно сливаться назад, не задерживаясь. Развод­ку же труб в помещениях желательно продумать так, чтобы слив воды из системы происходил путём открытия одного-двух кранов (то есть естественным путём без всякой про­дувки).

По материалам журнала Дом

ЗАКАЖИТЕ КАЧЕСТВЕННЫЕ И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ КОПЕЕЧНЫЕ. ПРОВЕРЕНО! ПРОСТО ПОСМОТРИТЕ САМИ И УДИВИТЕСЬ КАК МЫ.ЕСТЬ ОТЗЫВЫ. ПЕРЕЙТИ>>>

Ниже другие записи по теме “Дача и сад – своими руками”

  • Делаем фонтан на даче своими руками: Фонтан для сада своими руками…
  • Какой погружной насос выбрать для дачи: Погружной насос это незаменимая на…
  • Как сделать автономное водоснабжение на даче своими руками: Делаем своими руками автономный водопровод…
  • Схема и система водоснабжения дачного дома (двухэтажного):
    Система водоснабжения дачи из бочки…
  • Автоматический капельный полив на даче – зачем нужен и как сделать:
    Как сделать капельный автополивВесьма сложно…
  • Бассейн с водопадом на даче своими руками: Как мы делали бассейн на…
  • Как найти, подвести, и очистить воду на даче:
    Просмотреть полный альбомВода на даче…


    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • vsaduidoma.com

    Скважина на даче своими руками

    Водоснабжение в таком виде, в котором оно существует в больших городах, достаточно проблемно для сельской местности и дачных поселков. Часто землевладения удалены друг от друга и строить общий водопровод – дело затратное и хлопотное. Другое дело –  собственная скважина на даче. Индивидуальный источник воды, в котором можно быть уверенным, обеспечит водой все хозяйственные нужды. При этом, и бурение скважин на даче, и их устройство, и уход за ними ляжет на плечи хозяев и только от ответственности их самих будет зависеть водоснабжение участка. Да и в плане экономии – сплошная выгода. Платить за воду и учитывать каждый куб израсходованной воды не придется. Это и подталкивает толковых хозяев оборудовать водопровод на даче из скважины.

    Перед тем, как сделать скважину на даче, нужно исследовать территорию и проверить, глубоко ли на ней залегают грунтовые воды. От этого зависит объем работ, которые нужно выполнить, чтобы получилась скважина на даче своими руками. Пробурить скважину вручную вполне возможно, главное, знать технологию бурения и выбрать вид скважины.

    В зависимости от глубины залегания водосодержащего пласта подбирают вид скважин.

    Это может быть абиссинский колодец (3-12 м), песчаная (до 50 м) и артезианская скважина (до 200 м).

    И если первые два варианта сделать своими силами под силу каждому, то для устройства артезианской скважины понадобится задействовать буровую установку и труд профессионалов-бурильщиков.

    Абиссинский колодец ↑

    Поскольку скважина-игла неглубокая, место для нее выбирают очень тщательно. Оно должно быть удалено от септиков, выгребных ям, мусора. Вредные вещества могут просачиваться в источник, загрязняя его, а этого нужно избежать.

    Абиссинский колодец — принципиальная схема расположения воды и грунта

    Если грунт не содержит галечника и других твердых пород, пробурить такую скважину можно как на околодомовой территории, так и в подвале самого дома. Во втором случае упрощается использование воды даже при сильных морозах. Такой колодец оборудуют насосом и ручной колонкой, что даст возможность пользоваться водой независимо от наличия электроэнергии.

    Песчаная скважина ↑

    Для более глубокой выкачки воды предназначена песчаная скважина. Воду она добывает из песчаного водосодержащего слоя, который обычно залегает на глубину 50 м. Поскольку и данная глубина не может дать всех необходимых гарантий чистоты воды, то ее нужно периодически проверять на предмет содержания химических и органических соединений.

    Классическая схема устройства скважины на песок с использованием насоса «Малыш»

    Для очистки воды от мусора используется фильтр, который устанавливают на самой глубине и потом периодически чистят. Песчаная скважина может прослужить около 15 лет.

    Артезианская скважина ↑

    Если вы знаете, что у соседей или где-нибудь в поселке уже есть артезианская скважина, то можно предположить, что в данной местности присутствует содержащий воду известняковый пласт. Если же об этом ничего неизвестно, то можно заказать экспериментальную скважину у специалистов-бурильщиков. Артезианская скважина может обеспечить водой не одно, а несколько домовладений. Поэтому и заказать ее можно в складчину, что и сэкономит средства, и обеспечить надежное водоснабжение на много лет.

    Схема распределения диаметров бурения для артезианской скважины

    Выбирая вид скважины, учитывают и тип местности, и количество потребляемой в хозяйстве воды. При неглубоком залегании водосодержащего пласта и небольших расходах воды подойдут абиссинский колодец и песчаная скважина. Если же расход составит не менее 10 куб. м. в час, то понадобится артезианская скважина. Место выбирают подальше от потенциальных загрязнителей воды и поближе к дому, чтобы было легче прокладывать водопровод.

    Инструменты и бурильное оборудование ↑

    Перед тем, как пробурить скважину на даче, нужно позаботиться об оборудовании. Лопатой и киркой тут не обойтись. Понадобится специализированное оборудование, которым можно пробить грунт на большую глубину.

    Тренога с лебедкой и буровым инструментом позволит сделать много больше, нежели лопата и кирка

    Для бурения артезианских скважин профессионалы используют буровые установки, а для скважин помельче подойдет и обычная тренога с лебедкой. Эта лебедка будет поднимать и опускать буровой инструмент, который состоит из колонковой трубы, колонки для бурения, бурильных штанг и бура (чаще — это обычный змеевик).

    [include title=”РСЯ – в записи”]

    Помимо этого понадобятся трубы разных диаметров (обсадная труба и водопроводные трубы или шланги), кессон, вентили, фильтр, насос для обустройства самой скважины и водопровода.

    Бурильные работы ↑

    Первым делом нужно вырыть яму (шурф) размером 150х150 см. Чтобы стенки углубления не осыпались, их облицовывают досками, фанерой, кусками ДСП. Второй вариант – обычным буром роют ствол глубиной 1 м с диаметром 15-20 см. Это нужно для того, чтобы труба заняла устойчивое вертикальное положение.

    Над углублением устанавливают треногу. Она может быть металлическая или деревянная. Главная ее характеристика – прочность. В месте соединения бревен нужно закрепить лебедку. Бурильная колонка может состоять из штанг длиной 1,5 (полтора), 3 или 4 м. Они скрепляются в одну трубу резьбой и фиксируются хомутами, которые используют для спуска-подъема оборудования. Чтобы определиться с диаметром скважины и будущей колонковой трубы, заранее выбирают насос. Все зависит от его размера. Он должен свободно входить в трубу, поэтому разница между его диаметром и внутренним диаметром трубы должна быть не менее 5 мм.

    Классическая схема ручного бурения скважины

    Бурение скважин происходит методом спуска-подъема бурильного оборудования. Штангу поворачивают и одновременно ударяют по ней долотом. Удобнее это делать двоим: один крутит газовым ключом, другой сверху по штанге ударяет, пробивая тем самым породу.

    Лебедка данный процесс упрощает: подъем оборудования и спуск его в скважину осуществлять не так трудно.

    При бурении на штанге проставляют отметки. Это нужно для того, чтобы ориентироваться, когда нужно вытягивать штангу и очищать бур. Делают это через каждые 50-60 см.

    Бурение скважины всегда начинается с разработки почвы вот таким огромным «сверлом»

    При бурении разных пластов бурильщики используют разные технологии. Так, слой песка легче проходить бур-ложкой, добавляя в скважину воды и глины. Если песок слишком затвердел, используют долото. Пески-плывуны бурят ударным способом с помощью желонки, глину – змеевиком, бур-ложкой или желонкой. Твердые породы сначала разрыхляют долотом, а после этого поднимают породу наверх. Пласты галечника и гравия пробивают с обсадными трубами, чередуя долото и желонку. В некоторых случаях для упрощения бурения в отверстие заливают воду.

    Работа по бурению скважины с помощью помпы — также заслуживающий внимания вариант

    Если в поднимаемой наверх породе вы стали замечать влагу, то, значит, уже достигли водоносного пласта. Пробурите еще для того, чтобы перебурить водоносный горизонт. Об этом вы догадаетесь по тем усилиям, которые доведется прилагать для бурения. В момент достижения нужного пласта бурить станет легче, нужно не останавливаться, а бурить до того, пока снова бур упрется в твердую породу – водоупорный слой.

    Оборудование и обустройство скважины ↑

    После этого в готовую скважину опускают фильтровую колонку, которая состоит из отстойника, фильтра и собственно трубы. Фильтр может быть как готовый противопесочный для погружного насоса, так и изготовленный своими руками из обсадной трубы, перфорации и фильтровальной сетки.

    Схематическое строение скважинного фильтра

    Затрубное пространство засыпают щебнем фракции 5 мм или крупнозернистым песком. Данные материалы обязательно должны быть насыпаны до уровня выше фильтра.

    В затрубье засыпают крупнозернистый песок или щебень

    Одновременно с этим в трубу с загерметизированным верхним концом с помощью обычного насоса закачивают воду. Таким методом промывается фильтр и затрубье. Образуется так называемый естественный фильтр. После этого скважина желонируется. С помощью насадки (желонки) откачивается вода. Сделать это можно и с помощью шнекового насоса. Делают это до того, пока вода ни станет прозрачной и в ней не будет содержаться песка и твердых частиц.

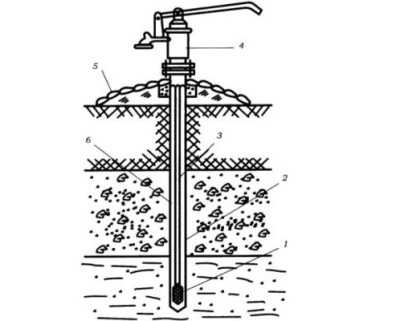

    Схема скважины: 1. Фильтр; 2. Скважина; 3. Обсадная труба; 4. Ручная колонка; 5. Отмостка

    После этого на страховочном тросу в скважину опускают насос. К насосу подключают водопроводную трубу. Вместо трубы может использоваться шланг. Диаметр их может быть и 25, и 50 мм. Все зависит  от дебета скважины – количества потребляемой воды за определенный отрезок времени. Если используется металлическая труба, то дополнительными средствами насос к ней фиксировать не нужно. В таком случае к трубе прикрепляют идущий от насоса водонепроницаемый кабель.

    Скважинный насос, известный в народе как «Малыш»

    Несколько слов о выборе насоса. При выборе его мощности нужно учитывать:

    • диаметр обсадной трубы;
    • дебет скважины и ее глубину;
    • удаленность ее от дома.

    Эти параметры влияют на то, с какой мощностью должен будет работать насос и осилит ли он предназначенные для него нагрузки.

    [include title=”РСЯ – в записи”]

    Если глубина скважины небольшая, то насос можно устанавливать на поверхности (самовсасывающий), если глубина  более 9 м, то используют скважинный (погружной) насос.

    После того, как насос опущен, труба выводится в скважинное устье, оборудованное кессоном, и приваривается к его оголовку. На трубе устанавливается вентиль, при открытии которого вода будет подаваться наверх. С помощью вентиля регулируют подачу воды. Потому как при большой скорости забора воды скважина с небольшим дебетом быстро иссякнет, а насос, продолжая в таком случае работать вхолостую, быстро выйдет из строя. Здесь же (в кессоне) подключаются и трубы, по которым вода будет подаваться в помещение. Трубы укладывают в траншеи, гидроизолируют и утепляют, а кессон по бокам засыпают грунтом и осуществляют его отмостку.

    Схема устройства скважинного кессона — правильная конструкция

    Скважина любого вида требует ухода и своевременной прочистки. Если вы стали замечать, что напор воды не такой, каким был раньше, вода выходит рывками, иногда с воздухом, а иногда – с примесями, песком или илом, то нужно подумать о прочистке. Если этого не сделать вовремя, то эффективность скважины упадет, и можно будет снова приступать к бурению уже новой скважины.

    Продувают скважину при помощи воздушного или водяного компрессора. Это помогает от песка и ила. Если данные методы оказались малоэффективными, можно использовать более радикальные – с помощью кислоты или короткого замыкания. Все это сопряжено с определенной долей риска для жизни и здоровья людей. Ко всему прочему, по незнанию можно попросту разрушить скважину. Чтобы этого не случилось, лучше доверить ее очистку специалистам.

    stroy-aqua.com

    как сделать, обустройство, как выглядит на дачном участке, видео-инструкция по монтажу своими руками, фото


    Может ли быть пробурена скважина на даче своими руками? Где ее лучше расположить? Что из оборудования потребуется для бурения? Как предотвратить осыпание стенок? На эти и многие другие вопросы мы постараемся ответить в статье.

    Бурильная установка проходит 20 метров грунта несколько часов. Увы, возможность привлечь технику есть далеко не всегда.

    Возможность

    Для начала выясним, возможно ли именно в нашем случае обустройство скважины на даче своими руками.

    Начнем с некоторого количество общих замечаний.

    • Различают два типа бурения скважины — на песок (то есть до верхнего водоносного слоя) и на известняк (артезианские скважины). Четкой граница глубины, отделяющей один тип от другого нет — все зависит от структуры слоев грунта под ногами. Без привлечения тяжелой техники вполне реально пробурить лишь скважину первого типа — в том случае, если водоносный слой расположен не глубже 20-25 метров.

    Совет: выяснить наличие воды и глубину ее залегания можно, опросив соседей. Наверняка среди них найдется хоть один владелец скважины или глубокого колодца. Альтернатива — проведение вертикального электрического зондирования (ВЭЗ), позволяющего без бурения с высокой точностью узнать состав пластов грунта.

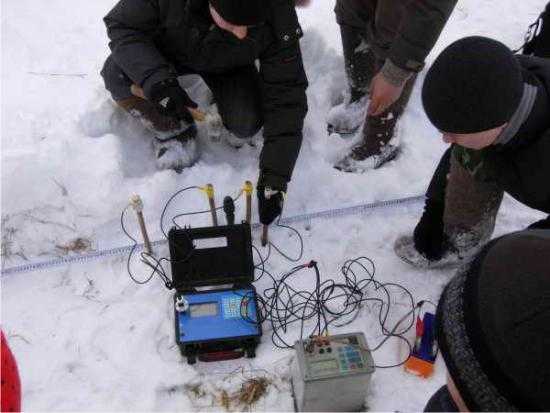

    Вертикальное электрическое зондирование.

    • Единственное непреодолимое препятствие при бурении — толстый скальный пласт. Одолеть его без привлечения тяжелой техники нереально. Глинистых грунтов на поверхности можно не опасаться: первый водоносный слой обычно отыскивается под ними на сравнительно небольшой глубине.

    Расположение

    Где расположить скважину?

    Если геологические исследования не проводились, то самое разумное место для расположения скважины — в нижней точке вашего участка.  Инструкция связана с простой логикой: при условии горизонтальной направленности водоносного слоя в низине он ближе к поверхности.

    На горизонтальном участке можно исходить:

    1. Из соображений собственного удобства, расположив скважину в 3-5 метрах от дома. Ввод обычно прокладывается ниже уровня промерзания грунта; копать глубокую и длинную траншею мы не заинтересованы.
    2. Из соображения максимальной чистоты воды. Точка бурения должна быть максимально удалена от источников загрязнения почвы: компостных и выгребных ям, уличных туалетов и фильтрующих колодцев септиков.

    Бурение

    Как сделать скважину своими руками на даче после того, как вы определились с ее расположением?

    Приямок

    Начнем с обустройства приямка — углубления в устье скважины, выполняющего сразу несколько функций.

    • Верхний слой грунта — наиболее рыхлый и будет стремиться осыпаться при каждой выемке бура. Удалив его и укрепив стенки приямка, мы полностью избавимся от этой проблемы.
    • Приямок позволит при необходимости поднять насос, несмотря на ввод, проложенный в грунте ниже точки промерзания.
    • Наконец, он обеспечивает утепление устья скважины, препятствуя намерзанию испарений.

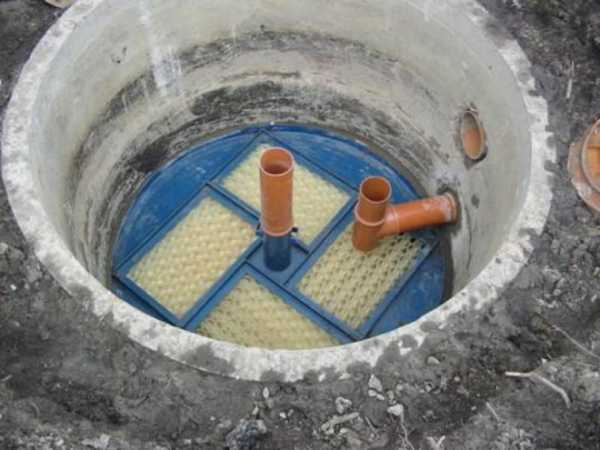

    Приямок дачной скважины.

    Как выполнить эту работу?

    1. Роется котлован. Его горизонтальные размеры в идеале должны позволять спуститься в него человеку; глубина — несколько ниже уровня промерзания грунта. Форма — на ваше усмотрение: сооружаются и круглые, и квадратные приямки.
    2. По периметру котлована прокапывается углубление в 10-15 сантиметров, в котором формируется кольцевая подсыпка из щебня или песка. Подсыпка максимально уплотняется.

    Совет: песок для максимальной усадки достаточно полить большим количеством воды.

    1. По подсыпке выкладывается бетонная подушка, на которой возводятся стены в полкирпича. Используется красный керамический кирпич. Альтернатива — строительство опалубки и заливка армированных бетонных стен.

    Здесь кладка и вовсе в четверть кирпича.

    После окончания бурения и монтажа всей обвязки скважины дно приямка вокруг обсадной трубы уплотняется глиной (формируется глиняный замок, который будет препятствовать току воды с поверхности к водоносному слою). Затем дно засыпается тонким слоем щебня.

    Сверху приямок накрывается железобетонной плитой с люком или просто застилается толстыми досками. Желательно, чтобы крышка приямка была утеплена, в первую очередь — если он ненамного глубже уровня промерзания грунта.

    Оборудование и процесс бурения

    В самом простом варианте набор оборудования включает:

    • Рукоятку бура — рычаг, с помощью которого буровая колонна будет приводиться в движение.
    • Наконечник — то, чем будет, собственно, вестись выработка грунта. Чаще всего используется обычные шнеки (внешне аналогичные шнеку мясорубки, но с заостренной режущей кромкой). На сложных и каменистых грунтах, впрочем, могут применяться и наконечники других форм.
    • Бурильные трубы — толстостенные стальные трубы с замками, которые позволят наконечнику бура опускаться на значительную глубину.

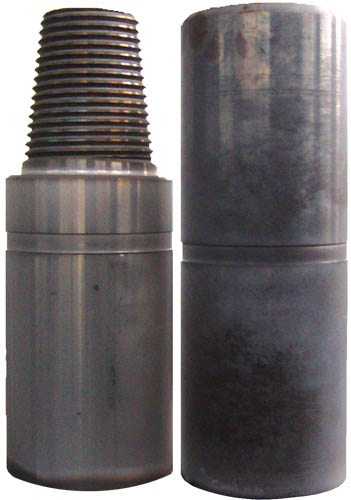

    Резьбовые замки, которыми снабжаются бурильные трубы.

    В случае, если часть грунтов между поверхностью и водоносным слоем имеет высокую плотность, используется тренога и забивной стакан. С помощью простейшего рычага стакан с заостренными краями поднимается и раз за разом роняется на дно скважины; при каждом подъеме он очищается от вбитого в него грунта.

    Подсказка: тренога с рычагом не будет лишней и при обычном бурении, благо цена несложной конструкции из нескольких стальных труб более чем не высока. Рычаг поможет извлекать многометровую буровую колонну. Пара десятков метров трубы тяжела сама по себе; картина усугубляется массой вынутого грунта и трением о стенки скважины.

    Собственно бурение без привлечения тяжелой техники — работа не только крайне утомительная, но и очень длительная. За один проход наконечник бура проходит от 10 сантиметров до полуметра; затем вся колонна извлекается (при этом приходится разбирать замки), наконечник очищается от вынутого грунта — и вперед, к дальнейшим свершениям.

    Работу лучше выполнять как минимум вдвоем.

    Как понять, что вы добрались до нужной глубины? Исключительно по состоянию вынутого грунта. При бурении на песок вам нужно не просто добраться до водоносного слоя: бур должен пройти его и заглубиться в непроницаемую для воды глину под ним как минимум на метр.

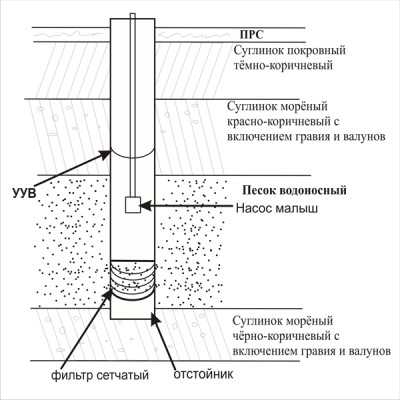

    Схема скважины на песок с указанием основных пластов грунта.

    После того, как результат достигнут, наступает следующий этап — обсадка скважины.

    Обсадная труба

    Ей предстоит удержать стенки скважины от осыпания, создать постоянно действующий канал для подъема воды и (при необходимости) извлечения насоса. Кроме того, нижний участок обсадной трубы выполняет функцию фильтра.

    Как выглядит скважина на дачном участке при движении снизу вверх, от дна к поверхности?

    1. Участок обсадной трубы с глухими стенками. Он расположен ниже водоносного слоя; в него часто засыпают 10-15 сантиметров щебня в качестве дренажа.
    2. Фильтрующий участок, снабженный сеткой или мелкой перфорацией. Обычно он имеет протяженность около метра.
    3. Глухая труба до самой поверхности.

    Для дачи при бурении на песок обычно используется недорогая пластиковая труба — полиэтиленовая или изготовленная из ПВХ. Она может быть цельной или собираться на резьбовых замках. Жесткость и толщина стенок приветствуется; диаметр трубы как минимум на сантиметр меньше диаметра скважины.

    Материал этой трубы — поливинилхлорид.

    После того, как обсадная труба опущена, ее лучше любым способом зафиксировать в скважине. Легкий пластик имеет свойство постепенно выдавливаться грунтом; понятно, что при этом голые стенки скважины начинают быстро оплывать. Простейший вариант — использование пары крепежных хомутов и нескольких распорок между ними и стенками приямка.

    Статьи по теме:

    Насос и ввод

    В большинстве случаев можно смело советовать покупку не погружного, а поверхностного насоса.

    Причин несколько:

    • Он легко демонтируется на зиму; тем самым мы будем защищены от возможной кражи оборудования.
    • Падение насоса и трудности с его извлечением нам тоже не грозят.
    • Наконец, в этом случае можно бурить скважину меньшего диаметра. Это сэкономит нам массу сил и средств: чем больше диаметр бура, тем больше сопротивление грунта, тем дороже обходятся бурильная колонна и обсадная труба.

    На фото — поверхностный насос в приямке.

    Если глубина водоносного горизонта существенно превышает 10 метров, выбор невелик: используется погружной насос центробежного типа.

    Ввод представляет собой простую полиэтиленовую трубу, которая крепится на выходном патрубке насоса с помощью компрессионного фитинга. Он укладывается, как уже сказано, ниже уровня промерзания.

    Важный момент: либо сам насос, либо сборка между ним и подающей воду трубой снабжается обратным клапаном, который не даст воде после остановки крыльчатки сливаться обратно.

    Аккумуляция воды

    Как правило, извлеченная из скважины вода аккумулируется.

    Этим достигается несколько целей:

    • Покрывается разница между дебитом скважины и пиковым потреблением.
    • Увеличивается ресурс работы насоса.
    • Экономится электроэнергия.

    Как обеспечить себя водой при выключенном насосе?

    1. Включив в обвязку гидроаккумулятор. Воздушный мешок в нем позволит создать в водопроводе избыточное давление даже в том случае, если устройство размещено в подвале.

    Гидроаккумулятор можно разместить в любой точке водопровода.

    1. Использовав накопительную емкость, поднятую на значительную высоту. Она обойдется в несколько большую сумму, зато позволит аккумулировать до нескольких тонн воды.

    Схема с накопительной емкостью.

    Заключение

    Если у читателя остались какие-то вопросы относительно того, как бурится или оборудуется скважина для дачи своими руками — дополнительные материалы найдутся в  видео в этой статье. Успехов!




    kolodec.guru

    Как пробурить скважину на даче: оборудование

    Как пробурить скважину на даче? Наличие воды на дачном участке – это необходимость, а не роскошь. От этого зависит не только комфорт дачников, но и урожайность посаженных культур. Отсутствие источника воды вносит не только серьезный дискомфорт, но и прямо влияет на эффективность вложенного труда. Поэтому знания о том, как пробурить скважину, позволят провести необходимые работы и оборудовать дачу собственной скважиной.

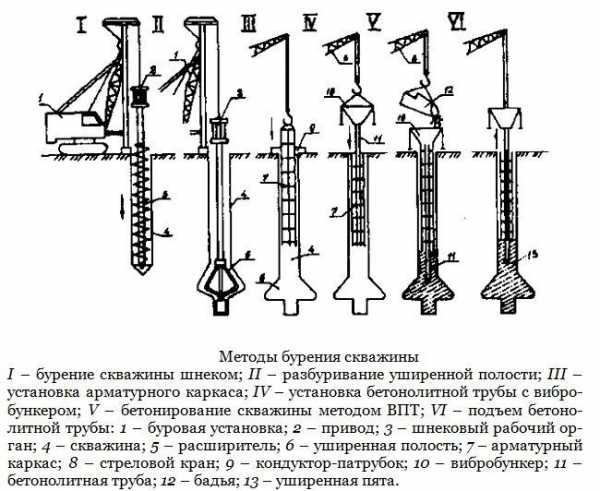

    Схема методов бурения скважин.

    Пробурить скважину на даче не очень сложно. Этот навык может освоить каждый. Более того, у соседа по даче, который имеет такую скважину, может быть практический опыт подобных работ, и он не откажется помочь вам обзавестись такой же. Сколько бы ни было прочитано рекомендаций и инструкций на эту тему, практический опыт незаменим. Поэтому прежде, чем приступить к тому, чтобы пробурить на даче скважину, подумайте, кто уже делал подобные работы, чтобы он помог вам в этом вопросе. Достаточно оглянуться по сторонам на дачном участке и посмотреть, где такие скважины установлены.

    Как определить глубину скважины?

    Схема расположения уровней различных подземных вод.

    Прежде чем перейти к бурению скважины, необходимо определить уровень залегания грунтовых вод. Сделать это несложно, достаточно обратиться к тем, кто установил такие скважины и кто живет по соседству. Они подскажут, на какую глубину производили бурильные работы, и вам останется сделать то же самое. Но нужно учесть несколько моментов. Первое – это разность высот дачных участков. Например, если ваш дом находится выше, чем у соседа, то к глубине его скважины необходимо добавить разницу между высотами местности вашей и его дачи. Второе – это качество воды. Если нужна только техническая вода, то бурить придется на глубину в 5 м. Но если требуется хорошая питьевая вода, без ила и грязи, углубляться придется не меньше чем на 10 м.

    При бурильных работах на глубину не более 5 м достаточно обойтись обыкновенным садовым буром, если слой воды находится в 2 м от поверхности земли, или профессиональным ложковым буром, если этот слой располагается на глубине от 2,5 до 5 м. Помощь второго человека не понадобится, все можно сделать самостоятельно. Более глубокие скважины потребуют усилия двух человек и более серьезного оборудования.

    Схема установки насосной станции.

    Если поставлена цель обеспечить дачный участок питьевой водой из артезианской скважины, то необходимо учитывать, что глубина залегания таких вод составляет от 20 м. Иногда она достигает глубины в 1000 м. Артезианские воды обладают очень сильным напором и расположены между двумя водоупорами. Установить место и глубину их нахождения можно, только применяя методы гидрологии. Но оборудовать артезианские скважины стоит недешево, не каждому хозяйству будет по карману. Кроме того, потребуется профессиональное оборудование и навыки, что не оставляет места для индивидуальной и самостоятельной работы дачника-любителя.

    В остальных случаях, чтобы определить глубину слоя воды, необходимо с использованием ложкового или садового бура проделывать скважины небольшого диаметра. После того как в подобной скважине обнаружится вода, ее уровень замеряется по прошествии суток. Далее замеры продолжаются на протяжении последующих 3-5 дней. И если в этот период уровень слоя воды не снизился или не увеличился, то данное значение используется при дальнейших работах.

    Какое оборудование используется для буровых работ?

    Работа по бурению скважины с помощью помпы.

    Ложковый или садовый буры, которые указаны выше, применяют для установки скважин глубиной до 5 м. А как быть, если глубина воды больше 5 м? В таких случаях изготавливают приспособление, позволяющее бурить на большую глубину, преодолевая встречающиеся на пути бура твердые породы. Для этой цели необходимо иметь треногу с лебедкой, а также набор штанг, с помощью которых и производятся бурильные работы. Сам бур состоит из режущих насадок, вставки-штанги и ручки. Все эти элементы соединяются между собой, для чего используют специальные муфты. Для производства вставок-штанг применяют обычные газовые трубы, которые в сечении имеют 2/3-3/4 дюйма. Соединительные муфты закрепляются специальными болтами для того, чтобы вставки-штанги не развинчивались. Это может произойти при вращении бура в обратную сторону.

    В качестве режущей части используют пластины из листовой стали толщиной в 3 мм. Кромку режущей части располагают так, чтобы при бурении она врезалась в грунт только тогда, когда сам бур вращают по часовой стрелке. Монтаж всех составляющих бурильной установки производится путем их сварки между собой. В качестве наконечника для бурильной установки чаще прочих применяется бур-ложка.

    Как пробурить скважину?

    Схема бурения скважины на водоносный песок.

    Как только выбрано место для проведения работ и подготовлены элементы бурильной установки, необходимо сделать треногу, изготавливаемую, например, из массивных бревен, которые должны быть достаточно крепкими. На сооруженную треногу прикрепляют либо лебедку, либо, если она отсутствует, монтируют одноблочную конструкцию. Такая одноблочная конструкция дает возможность поднимать бур с трубами на поверхность. Это нужно для того, чтобы имелась возможность для периодической прочистки режущих элементов установки. Но прежде, чем приступать к бурильным работам, на том месте, где намечена скважина, вырывается яма размером с куб, сторона которого равна 1,5 м. Это означает, что длина, ширина и глубина такой ямы будет равна 1,5 м, она предотвращает разрушение и осыпание поверхностного грунтового слоя, характеризующегося наибольшей хрупкостью.

    После того как вырыта яма, а установка собрана, приступают к работам. Ввинчивая бур по часовой стрелке, его углубляют, вытаскивая через каждые 60-80 см для выема земли и очистки насадок. Если в какой-то момент вытащить насадки со штангами на поверхность не получается, это означает, что скопилось много земли. По мере приближения к слою воды грунт становится все тяжелее, и вытаскивать бур при его углублении на указанную величину затруднительно. В таких случаях необходимо провернуть установку против часовой стрелки, что позволит приподнять ее на 10-20 см или больше, освобождая от избыточного количества земли, мешающей подъему.

    Углубляясь, насадки наталкиваются на различные породы, и некоторые из них могут быть слишком твердыми и делать дальнейшее углубление невозможным. В таких ситуациях все насадки со штангами вынимают из проделанной скважины и применяют другое устройство. Делают его с помощью лома, к которому приваривается стальное кольцо, а к кольцу привязывается крепкая веревка, у которой длина должна соответствовать проделанной скважине. Погружая лом и вынимая его на поверхность, преодолевают участки с твердыми породами.

    Заключительный этап перед эксплуатацией скважины

    Каждый раз, вынимая насадки со штангами на поверхность, обращают внимание на состояние грунта. Как только на нем появляется вода, сопоставляют, какой слой грунта вынимается. Лучше всего, если вода появляется на глине. Это означает, что слой воды расположен под слоем глины. Именно такую воду рекомендуется брать через скважину. Обнаружив такой слой воды, в полученное отверстие помещают трубку из пластмассы или из асбеста. Первый вариант наиболее распространенный.

    Ее необходимо устанавливать так, чтобы конец трубы, погруженной в воду, находился в 50 см от дна.

    Это обеспечивает наилучшее попадание воды в трубу и подъем ее на поверхность. Поднимать воду на поверхность рекомендуется с помощью электрического насоса погружного типа.

    Перед тем как поместить в скважину насос, проводят ее промывку. Далее на нее устанавливается специальный фильтр в виде донной металлической сетки. После того как насос помещен в скважину, она накрывается крышкой. Рекомендуется соорудить над ней навес, который предотвращает попадание внутрь грязи, мусора и осадков. Но это не уберегает скважину от естественного заиливания, из-за чего требуется проводить ее периодическую чистку.

    moyaskvazhina.ru
