Как пробурить скважину своими руками

Вода на дачном участке или в частном доме – необходимый ресурс, обойтись без которого невозможно. Однако организация общего водопровода часто нецелесообразна. Ввиду отдаленности землевладений друг от друга централизованный водопровод – дорогое удовольствие. Индивидуальный источник воды использовать проще и дешевле. Правда, сначала нужно его организовать. Собственная скважина обеспечит ее владельцу уверенность в том, что хозяйственные нужды участка и жилья будут удовлетворены. При этом хозяевам не придется оплачивать водоснабжение, считая каждый кубометр потраченной воды. Колодец копать сложно и дорого, а вот самостоятельно пробурить скважину — реально, если Вам знакома технология бурения и тип устройства скважины.

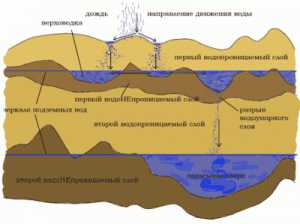

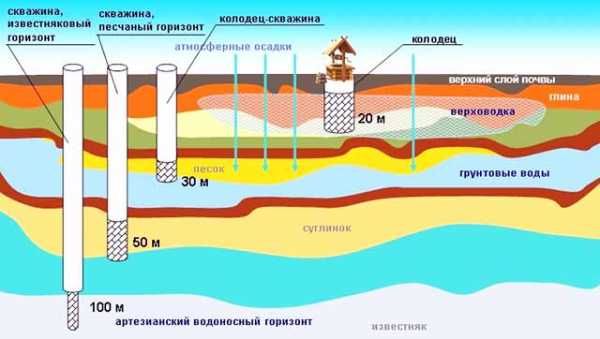

Различные типы скважин и их особенности

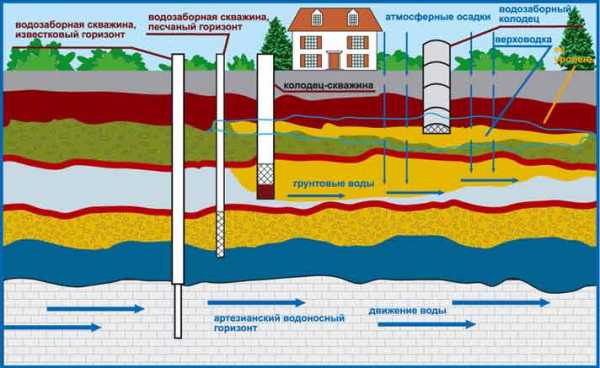

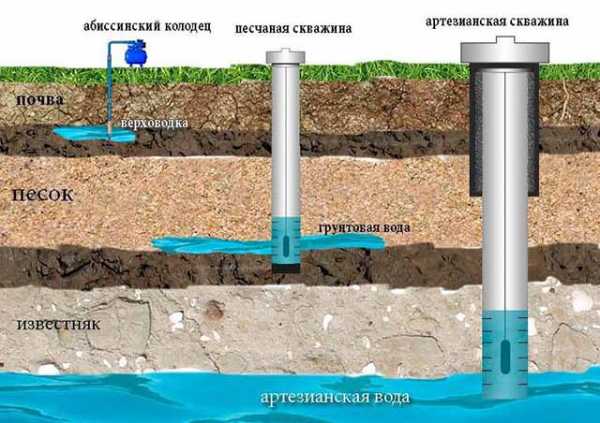

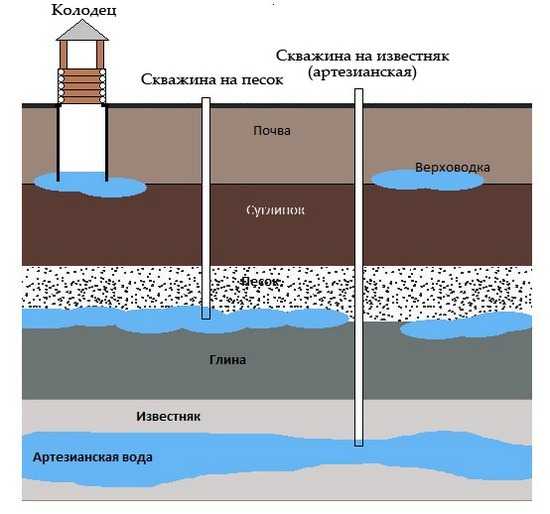

Виды скважин и их особенности

Перед бурением территорию участка нужно исследовать, определив уровень залегания грунтовых вод. От этого параметра будет зависеть объем работ, которые потребуется выполнить, чтобы скважина стала водоносной. Тип скважины выбирают, именно учитывая глубину залегания водосодержащего пласта.

Если вода встречается на глубине 3-12 м, выбирают тип «абиссинский колодец». При глубине до 50 м используется песчаная скважина, и артезианская, если вода залегает в грунте не ниже 200 м. Первые два типа исполнить вручную может почти каждый дачник, а вот артезианская скважина потребует буровой установки и профессиональных бурильщиков.

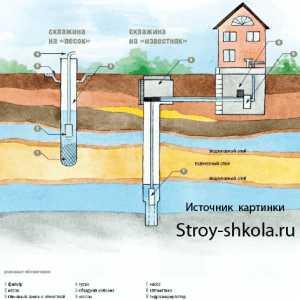

Внутреннее устройство скважины

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, — как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

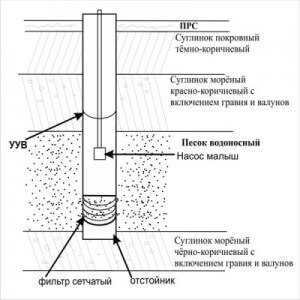

Схема бурения песочной скважины

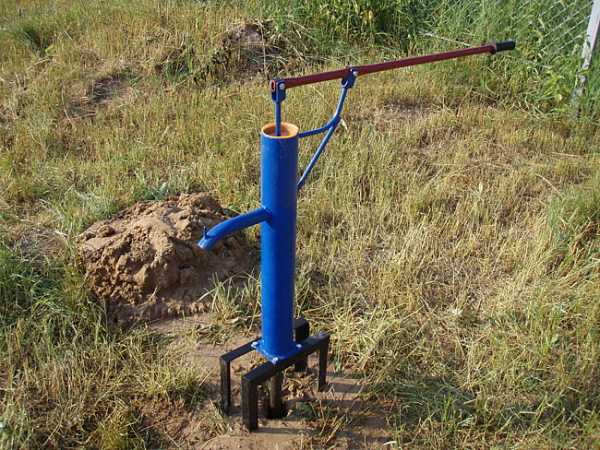

Организация скважины «абиссинский колодец»

Это самая простая в исполнении скважина-игла. Она неглубокая, поэтому нужно позаботиться о тщательном выборе места для нее.

Поблизости не должно быть септиков, мусорных куч, выгребных и сточных ям. Из-за маленькой глубины вредные вещества могут просочиться в источник, загрязнив его.

В случае если в грунте нет галечника и прочих твердых пород, бурение скважины можно осуществить на околодомовой территории или прямо в подвале дома. Скважиной в подвале удобно пользоваться даже в морозы. Оборудуется домашний колодец ручной колонкой и насосом, чтобы можно было пользоваться водой, вне зависимости от наличия электричества.

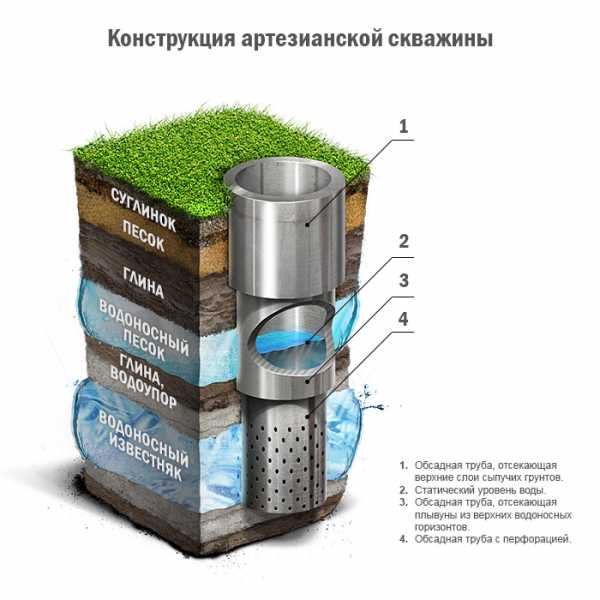

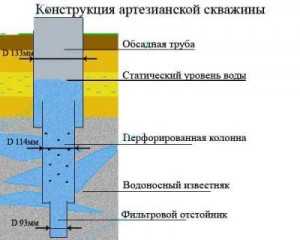

Образец конструкции артезианской скважины

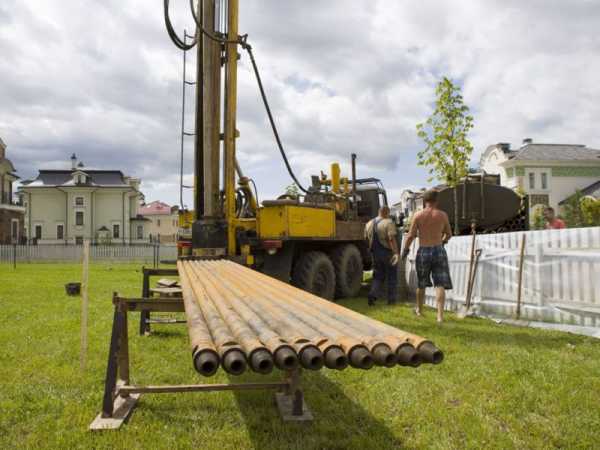

Бурение артезианской скважины

При условии, что на соседних участках уже есть скважины этого типа, велика вероятность залегания в данной местности воды в известняковом пласте. В остальных случаях, бурильщикам заказывают экспериментальную скважину, чтобы определить глубину залегания воды. Артезианская скважина может обеспечивать водой сразу несколько участков. Часто бурение заказывают в складчину, чтобы сэкономить и получить искомый результат.

Выбор вида скважины зависит от типа грунта и планируемого количества потребляемой воды. Абиссинский колодец и песчаная скважина хорошо обеспечат небольшой расход. А если расход будет от 10 кубометров в час, понадобится устроить артезианскую скважину. Любую скважину лучше бурить подальше от потенциальных загрязнителей и недалеко от дома, чтобы не возникло проблем с прокладкой водопровода.

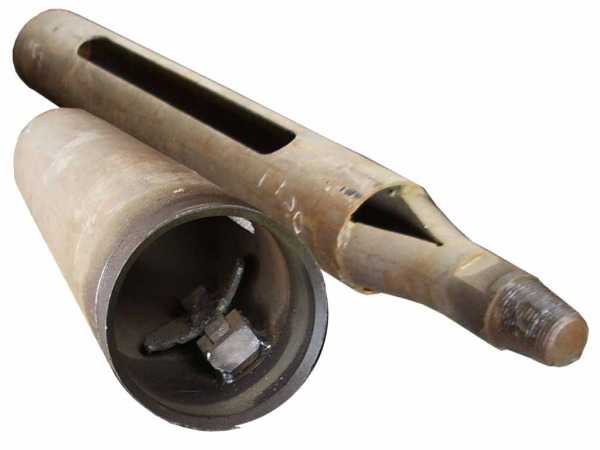

инстрмент для бурения артезианской скважины

Бурильное оборудование и инструменты

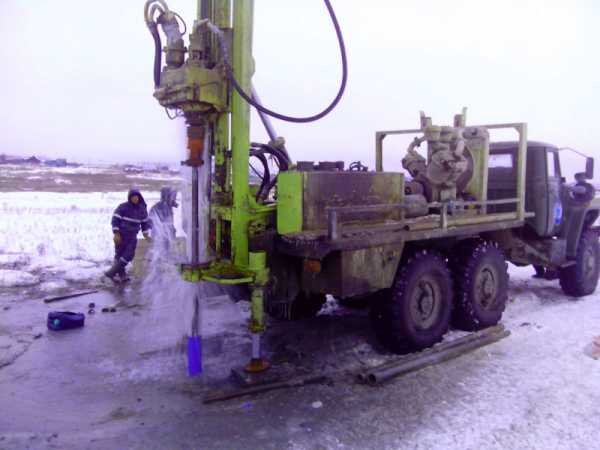

При бурении артезианских скважин профессионалами используются буровые установки. Для скважин помельче подходит обычная тренога с лебедкой. Она будет опускать и поднимать буровой инструмент, состоящий из колонковой трубы, бурильных штанг, колонки для бурения, бура.

Спецоборудование, без которого сделать скважину проблематично, — буровой инструмент, который поможет углубиться в грунт (шнек), тренога и лебедка. Для бурения скважины своими руками потребуется металлический шнек. В качестве шнека может выступать ледобур, которым пользуются при зимней рыбалке. Главное, чтобы бур был из высокопрочной стали. Это самый дешевый вариант бурения скважины. Кроме треноги понадобятся трубы разного диаметра (водопроводные трубы, шланги, обсадная труба), вентили, кессон, фильтры, насос для скважины.

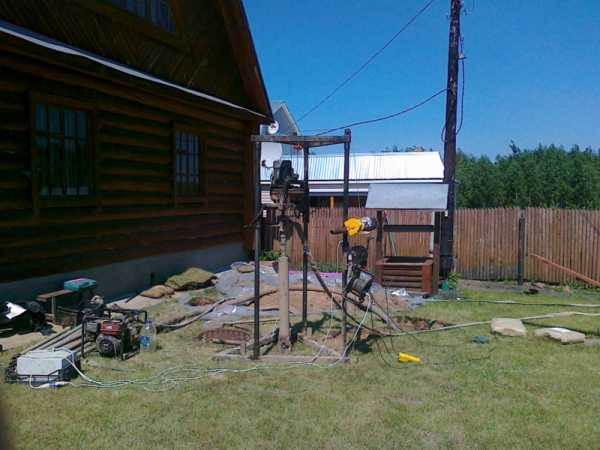

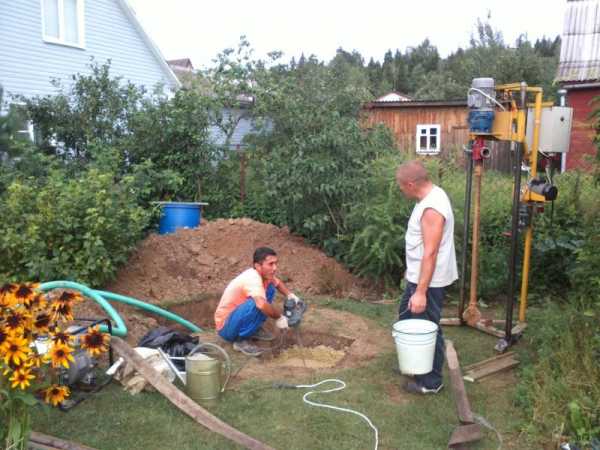

Процесс бурения артезианской скважины

Бурильные работы: этапы

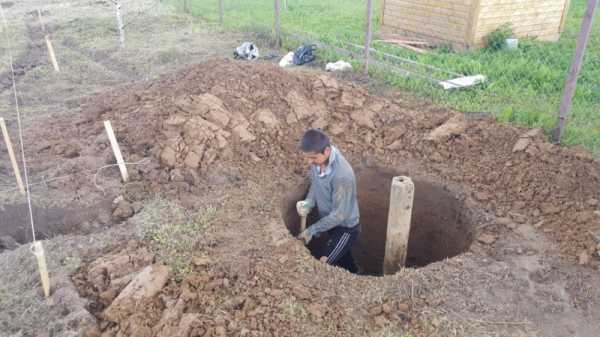

1. Сначала требуется вырыть яму или шурф, размеры которого 150 на 150 см. Для того, чтобы углубление не осыпалось, его стенки облицовывают фанерой, досками, кусками ДСП. Еще вариант – прорыть обычным буром ствол диаметром 15-20 см и глубиной глубиной 1 м. Это делается для того, чтобы труба устойчивее держалась в вертикальном положении.

2. Прямо над углублением ставят прочную металлическую или деревянную треногу (ее называют буровой вышкой), закрепляя в месте соединения ее опор лебедку. Чаще встречаются вышки из бревен. На треноге висит бурильная колонка с полутораметровыми (при самостоятельном бурении) штангами. Штанги скрепляют резьбой в одну трубу, фиксируют хомутом. Эта конструкция используется для подъема-спуска оборудования.

Насос выбирают заранее, для того, чтобы определить диаметром будущей скважины и колонковой трубы. Насос должен свободно проходить в трубу. Именно поэтому разница между диаметром насоса и внутренним диаметром трубы должна составлять хотя бы 5 мм.

Спуск-подъем бурильного оборудования — и есть бурение скважины. Штангу проворачивают, одновременно ударяя по ней сверху долотом. Вдвоем делать это гораздо удобнее: первый крутит газовым ключом, а второй ударяет по штанге сверху, пробивая породу. Пользование лебедкой упрощает процесс: с ней подъем и спуск оборудования в скважину осуществлять намного легче. Штанга при бурении маркируется. Отметки потребуются для ориентации. Маркировка помогает определить, когда пора вытягивать штангу и чистить бур. Обычно рекомендуют делать это примерно каждые полметра.

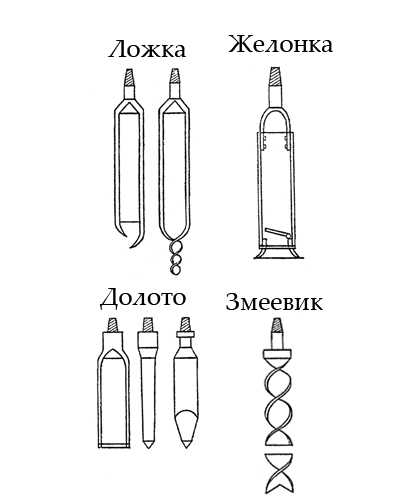

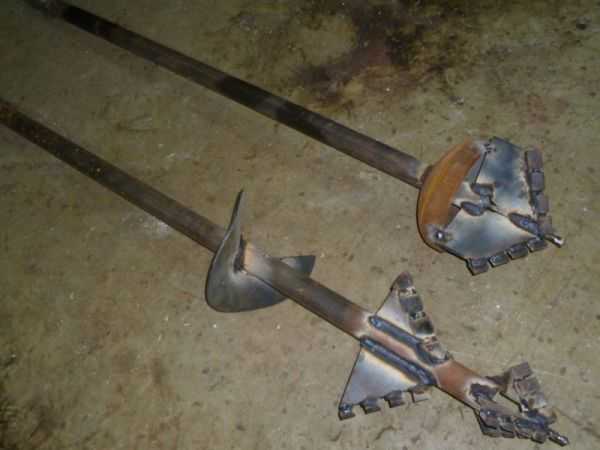

3. Чтобы проще преодолевать разные пласты грунта, применяются специальные буры.

спиральный бур (иначе, змеевик) – для глинистых почв;
бур-долото для разрыхрения твердых почв;
бур-ложки для песчаного грунта;

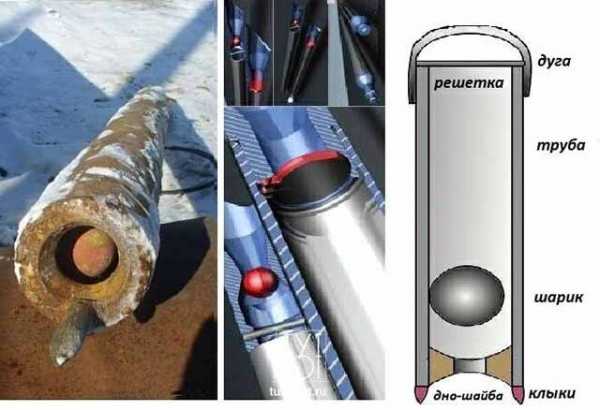

желонка помогает поднимать грунт на поверхность.

4. Песчаный слой легче пройти бур-ложкой, добавляя во время бурения воду. В случае если грунт твердый, пользуются долотом. Буры-долото бывают крестовыми и плоскими. В любом случае, их предназначение – помочь разрыхлить твердые породы. Ударным способом преодолевают пески-плывуны.

При глинистой почве потребуется змеевик, желонка и бур-ложка. Змеевики или спиральные буры, хорошо проходят глинистые почвы, поскольку имеют конструкцию, схожую со спиралью, причем шаг спирали равен диаметру бура. Размер нижнего основания бура от 45 до 85 мм, лезвие от 258-290 мм. Галечные пласты, содержащие гравий, пробивают, чередуя желонку и долото, с обсадными трубами. Иногда не обойтись без залива воды в отверстие. Это может существенно упростить задачу по бурению скважины. Заслуживает рассмотрения и вариант бурения скважины с помощью помпы.

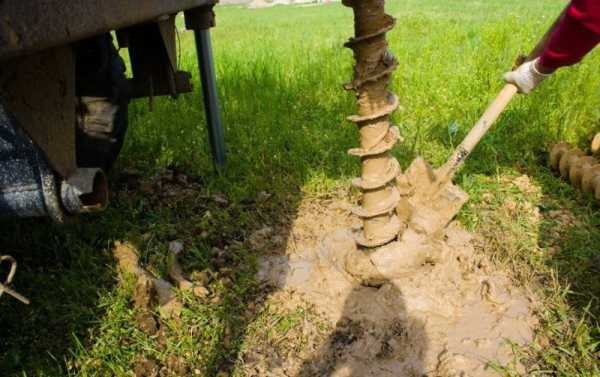

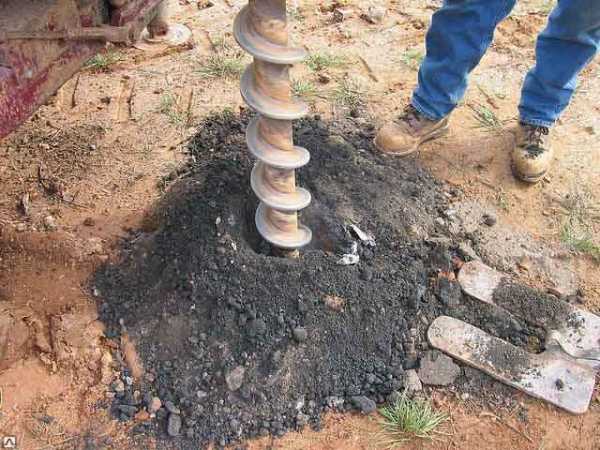

Процесс бурения почвы

5. Если порода, доставляемая на поверхность стала важной, значит водоносный пласт уже близок. Требуется еще немного углубиться, чтобы перейти водоносный горизонт. Бурение резко станет заметно легче, однако останавливаться нельзя. Нужно найти буром водоупорный слой.

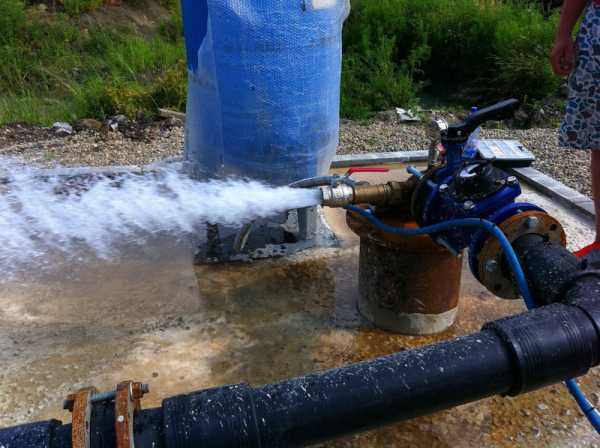

Обустройство скважины и раскачка

После того как нужная глубина достигнута, начинается следующий этап — обустройство. В готовую скважину спускают фильтровую колонку, состоящую из трубы, отстойника и фильтра. Его можно сделать своими руками из фильтрационной сетки, перфорации и обсадной трубы или использовать готовый, купленный в магазине противопесочный фильтр для погружного насоса.

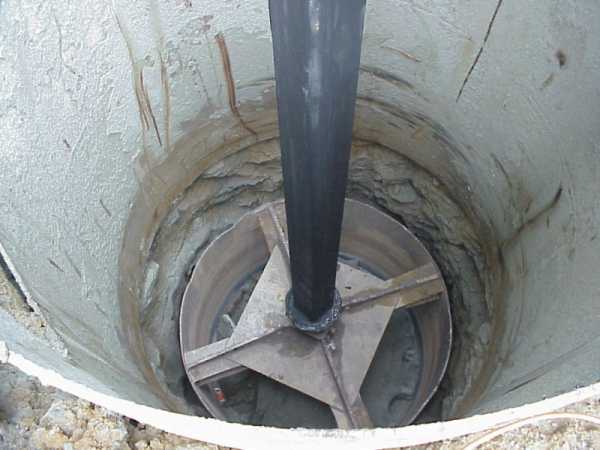

Процесс обустройства скважины

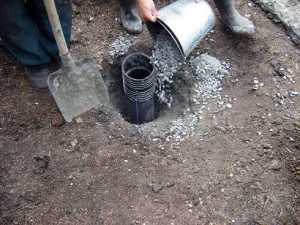

Для укрепления трубы, пространство за ней засыпают щебнем 5-миллиметровой фракции или крупнозернистым песком. Засыпка должна быть выше уровня фильтра. Фильтр — важнейший элемент любой скважины. Главная функция фильтра — защита от песка и крупных примесей. Параллельно с засыпкой проводят закачку воды в трубу с герметичным верхним концом. Эта манипуляция помогает промыть затрубье и фильтр. После промывания образуется естественная преграда для крупных примесей. Желонирование скважины насадкой-желонкой или шнековым насосом означает, что из свежей скважины откачивают воду до тех пор, пока вода не станет чистой и прозрачной. Этот этап называют раскачка. Для нее чаще всего пользуются электрическим центробежным насосом. Преимущество этого механизма в том, что он может перекачивать жидкие среды повышенной плотности. Обычный бытовой насос тоже допустим, но он потребует больше усилий и времени. При проблемах с подачей электроэнергии, возможно использовать ручной насос.

Труба для скважины

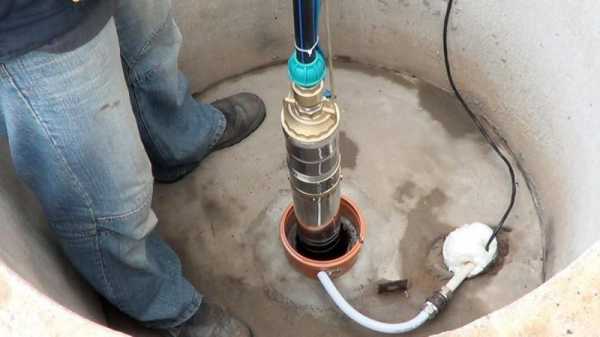

После прокачки на страховочном тросе на глубину опускают насос (см. картинку выше). К нему подключают водопроводную трубу или шланг, диаметром 25 или 50 мм. Выбор диаметра зависит возможностей скважины – количества воды, которую можно выкачать из скважины за определенный промежуток времени.

Если применяется металлическая труба, насос не фиксируется. Вместо этого, к трубе прикрепляется водонепроницаемый кабель, идущий от насоса.

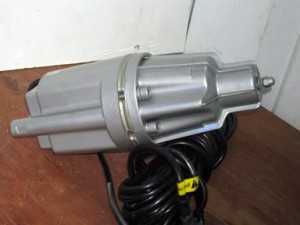

Образец насоса для скважины

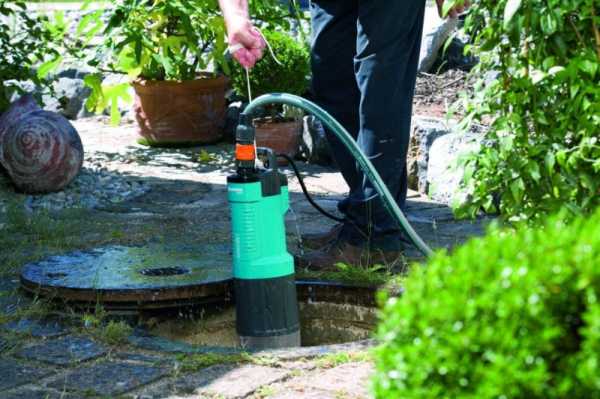

Насос для скважины. Особенности

Чтобы подобрать насос правильной мощности, обязательно нужно учесть такие параметры, как:

дебет скважины, показатели ее глубины;
диаметр обсадной трубы;
удаленность скважины от дома.

Требуемая мощность насоса напрямую зависит от этих параметров. При небольшой глубине (до 9 м) подойдет самовсасывающий поверхностный насос, в остальных случаях сослужит добрую службу погружной скважинный насос.

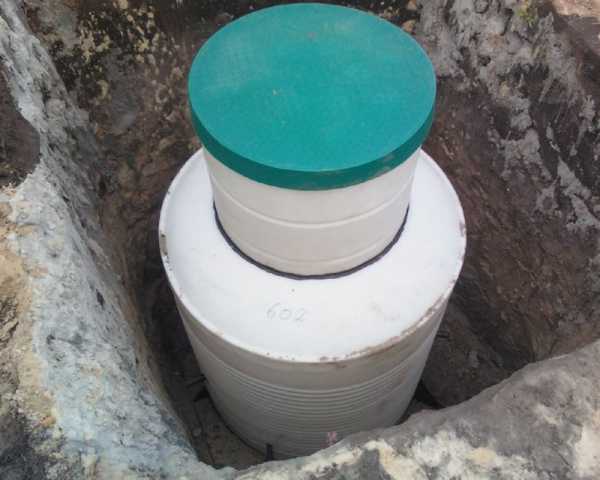

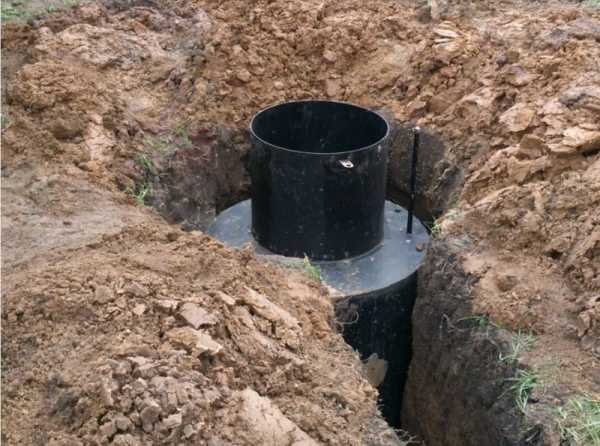

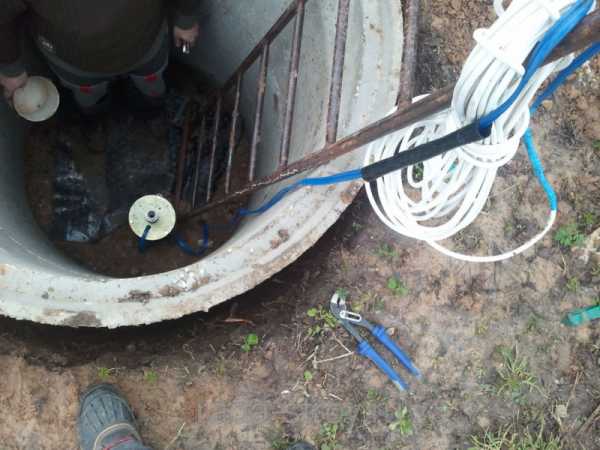

После погружения насоса, в устье скважины, оборудованное кессоном, выводится труба, привариваясь к его оголовку. На ней устанавливается вентиль, который будет открывать путь воде наверх и регулировать поток. При избыточной скорости забора воды малопродуктивная скважина быстро иссякнет, а насос, работая вхолостую, выйдет из строя. В кессоне подключают трубы, которые будут водоводом в помещение. Для них требуется предусмотреть гидроизолированные и утепленные траншеи. Прочитать про то, как выбрать насос для колодца можно здесь, а про то как выбрать насос для скважины — тут.

Эксплуатация скважины

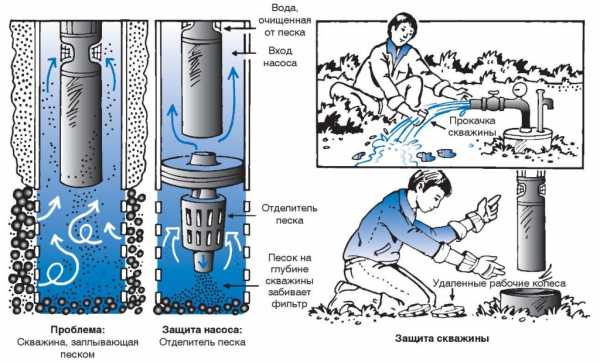

Своевременная прочистка нужна скважинам всех типов. Признаками того, что водоносному колодцу требуется сервис могут стать: рывки в выходе воды, наличие в потоке воздушных пробок, примесей (ила, песка). Если пропустить момент обслуживания, продуктивность скважины может больше не восстановиться. Для восстановления нормальных функций, скважине проводят продувку водяным или воздушным компрессором. Более радикальные методы чистки — кислотой или электричеством. Однако эти методы рискованны и их лучше доверить специалистам.

Советы для тех, кто делает скважину самостоятельно

Перед началом работ хорошо бы поинтересоваться у соседей, каков уровень залегания воды в вашей местности. Если поблизости есть колодцы скважины – загляните туда.

Уровень воды выше 5 м – хорошая новость, потому что из инструментов для бурения понадобится только садовый бур.

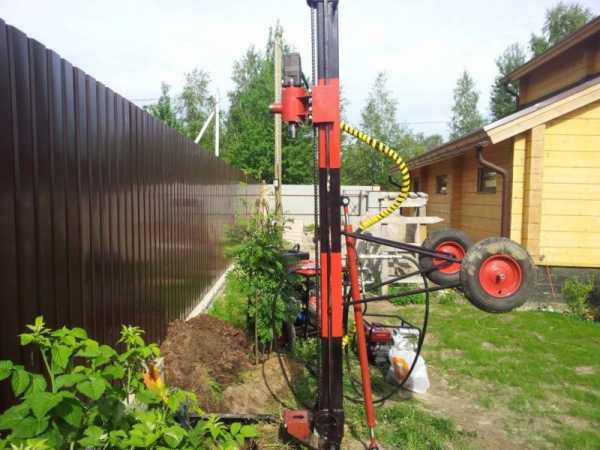

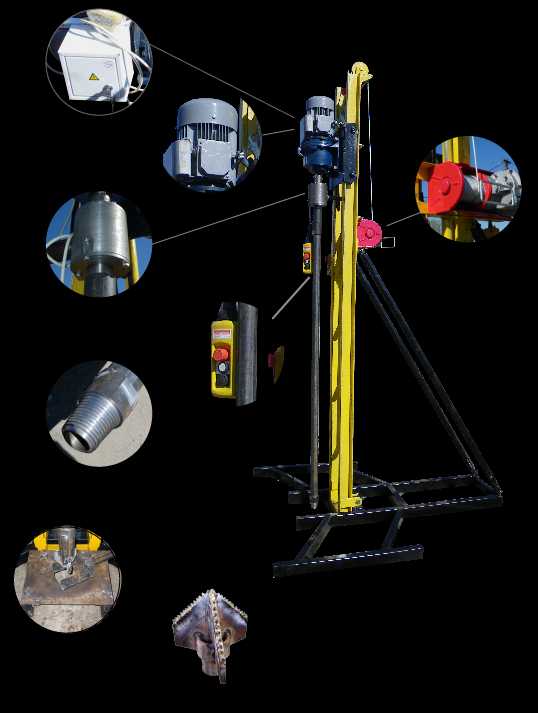

Малогабаритную буровую установку или буровое устройство механическое — «ручник», можно арендовать. Так Вы получите возможность пользоваться удобным оборудованием и не платить за это больших денег.

Нельзя опускать трубу-водовод в скважину до самого дна. Она должна не дойти до самой глубокой точки примерно полметра. Так вода будет лучше идти наверх.

Труба, ведущая в скважину, обязательно должна иметь на поверхности вентиляционные отверстия, в ином случае, без доступа воздуха вода быстро станет затхлой. Удобно оборудовать на трубе откидную крышку, чтобы к скважине был постоянный доступ.

Самая удобная для оборудования скважины — цельная пластиковая труба.

После того, как скважина заработала, обязательно отдайте свою воду на экспертизу. Вода признается питьевой, если ее прозрачность не менее 30 см, содержание нитратов — не более 10 мг/л, в 1-ом литре менее 10 кишечных палочек, а максимальная оценка запаха и вкуса – 3 балла.

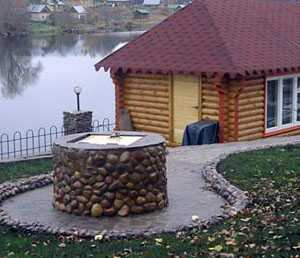

Обустройство и отделка скважины

Недостатки и преимущества ручного бурения скважины

Преимущества: дешевизна; отсутствие необходимости заезда на участок громоздкой спецтехники; ввиду относительно небольшой глубины, самодельные скважины прокачиваются быстрее, меньше затягиваются; если нет электричества, воду можно достать ручным всасывающим насосом.

Главный недостаток самостоятельного бурения — ограниченная глубина, дефицит специалистов, которые могут помочь в обслуживании самодельного колодца. Таким образом после прочтения этой статьи мы надеемся, что у вас не останется вопросов, как пробурить скважину своими руками.

Видео — скважина своими руками
https://www.youtube.com/watch?v=LB2rfnFOE5Q

stroyvopros.net

Скважина своими руками. Три способа пробурить скважину самостоятельно

На садовом участке или в частном доме невозможно обойтись без воды. Можно провести центральное водоснабжение если вы проживаете в городе, но тогда при поливе огорода, урожай окажется очень дорогостоящим, так как плата за воду повышается с каждым годом. Если человек живет в деревне или речь идет о дачном участке, то любое водоснабжение кажется несбыточной мечтой. Выход один – пробить свою скважину для подачи воды.

В настоящее время многие оценили выгоду от наличия водоносной скважины в личном пользовании. Десятки компаний готовы предоставить платные услуги, чтобы с помощью современной техники обеспечить подачу воды. Однако такое удовольствие не каждому человеку доступно. Поэтому, взяв на вооружение подручные средства, люди стараются пробить скважину своими руками.

Сначала надо определить место для будущей скважины. Водоносный слой обычно располагается на глубине порядка 10-20 метров. Если рядом есть река или озеро, то слой грунтовых вод будет располагаться недалеко от поверхности. Определить место, где выгоднее всего пробить скважину, поможет карта расположения грунтовых вод, которая имеется в каждом исполкоме населенного пункта. Здесь же указаны виды грунта, характерные для этой местности.

Скважина своими руками для полива

Если вода нужна только для полива, такую скважину можно сделать самому с помощью простейшего бура, при условии, что первый слой грунтовых вод, залегает близко (не более 3 м) от поверхности. Длину бура следует нарастить с помощью труб небольшого диаметра, или прутьев арматуры. При прохождении более плотных слоев грунта, на ручки бура можно повесить дополнительный груз, чтобы уменьшить нагрузку на человека. Нужно учитывать, что такая вода не годится, чтобы пить, потому что на такой глубине не происходит природной очистки.

С помощью топора, приваренного к металлической штанге, надо обрубить корни деревьев, которые попадаются на пути бура.

На глубине примерно двух метров начнет попадаться мокрый песок. Вынимать бур с налипшим грунтом надо примерно через каждые 10-15 см, иначе под тяжестью земли устройство может сломаться.

Когда появится песок голубовато-серого цвета, значит водоносный слой совсем рядом. При появлении воды, применение бура теряет смысл, так как жидкий грунт не держится на лопастях. Надо вставить обсадную трубу. Скважина для полива готова. Для поднятия воды можно применить ручную колонку или электрический насос.

Скважина для добычи питьевой воды с помощью насоса

Если залежи грунтовых вод находятся на глубине порядка 10 метров, существует другой эффективный и несложный метод пробить скважину.

Для начала надо выкопать яму глубиной около 1,5 метров, чтобы удалить рыхлый и сыпучий верхний слой почвы, размером примерно в квадратный метр. Оббить яму досками для удобства дальнейшей работы.

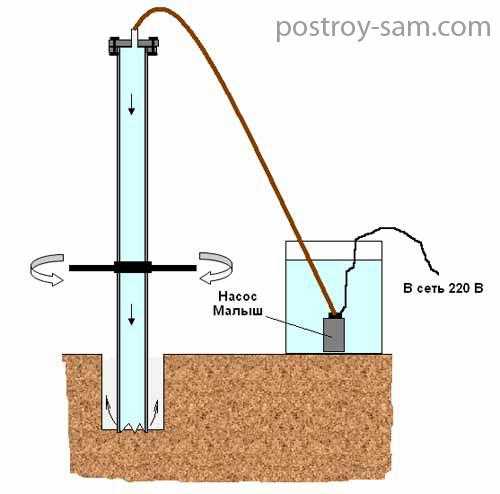

Стальную трубу с одной стороны нарезать зубьями по принципу ножовки, разогнув зубья в разные стороны. С другой стороны сделать резьбу для соединения с другими участками труб посредством муфты. С помощью хомута приделать к трубе ручки, чтобы можно было удерживать ее в вертикальном положении, на такой высоте, которая будет удобна человеку, который будет ее держать. На остальных трубах сделать резьбу с двух сторон. Длина должна быть около 3 метров.

Приготовить 200-литровую или больше бочку с водой, водяной насос типа «Малыш», шланг такой длины, чтобы была возможность опустить его из бочки в середину трубы почти до земли.

Диаметр трубы должен быть не менее 120 мм, в дальнейшем она будет использоваться, как обсадная.

Производить такие работы в одиночку неудобно, поэтому лучше найти помощника.

Поворачивая трубу немного из одной стороны в другую, углубить ее насколько возможно. Затем включить насос. Вода под напором будет размывать грунт у основания трубы, и она под своим весом и благодаря усилиям человека, который ее вращает туда-сюда, будет опускаться вниз все глубже и глубже.

Для наполнения бочки можно использовать ту воду, которая будет выливаться из трубы, предварительно процедив ее через сито, или заготовить другую. Соединяя последовательно трубы, можно довольно быстро добраться до водоносного слоя. Убрав ненужные уже доски, яму надо закопать, укрепив в середине трубу. Сверху приделать крышку, чтобы в скважину не попадал мусор. Воду качать с помощью глубинного насоса или насосной станции.

Это не единственный способ, как сделать скважину своими руками, но довольно простой и не требующий дорогостоящего оборудования или сложных видов работ – сварка, резка, заточка и так далее.

Пробивка скважины ударно-канатным методом

Такой метод добычи воды – самый распространенный. Из бревен средней толщины сооружается буровая вышка, вершина которой должна располагаться прямо над будущей горловиной скважины.

Выкапывается яма размером 1,5 х 1,5 метров с глубиной около 2 метров. Желательно стенки обшить досками, чтобы не осыпалась земля.

Обсадная труба должна быть стальной без боковых швов, толщиной стенки не менее 5 мм. В нижней ее части по окружности приваривается конус диаметром на 4-5 см больше диаметра трубы.

В верхней части на трубе накатывается резьба, чтобы можно было в дальнейшем соединить ее с другими кусками труб посредством муфты.

Труба устанавливается вертикально с помощью отвеса в яму, закрепляется не намертво, но так чтобы не качалась. В нее опускается желонка, привязанная крепким пеньковым канатом толщиной не менее 20 мм или стальным тросом диаметром не менее 10 мм, и начинается собственно пробивка скважины.

Поднимая желонку на высоту до одного метра, опускать ее вниз в свободное падение. Грунт, набивающийся в середину, надо периодически вытряхивать, поднимая приспособление наверх с помощью лебедки.

Чем больше вес желонки, тем быстрее можно добраться до водоносного слоя. Обычно весит она в пределах 50 кг. Длина ее должна быть не больше 2-х метров.

Наполнять желонку грунтом надо примерно на 2/3 длины, так как при чрезмерной нагрузке, содержимое может засорить пространство трубы и это затруднит дальнейшую пробивку скважины.

Если по пути будет попадаться твердая порода, ее надо разбить, заменив желонку зубильным долотом.

Когда появится вода, применение желонки будет нецелесообразным, надо прокачать ее до чистого состояния с помощью глубинного насоса. Затем в обсадную трубу надо вставить фильтр, чтобы в скважину не попадал песок.

Таким способом можно пробить скважину глубиной до 40 метров. Такая вода, пройдя природное очищение, – мягкая и вкусная. Она годится для любого применения – для приготовления пищи, питья или хозяйственных нужд.

dekormyhome.ru

Скважина на воду своими руками

Загородные дома все чаще напоминают полностью самостоятельную систему в сфере водоснабжения и канализации. Ведь многие счастливые обладатели собственного дома хотят жить с комфортом даже там, где нет централизованных систем подачи воды и утилизации стоков. Тем более приятно иметь на участке собственный источник чистой питьевой воды – скважину.

Бурение скважин

Содержание пошаговой инструкции:

Виды скважин

Мы привыкли к тому, что под скважинной водой понимают артезианскую воду. Но помимо артезианской существуют еще песчаная скважина и «абиссинский колодец». Ниже дается описание каждого из этих подземных источников воды более подробно.

Абиссинский колодец

Этот вид питьевого источника известен с давних времен. Глубина абиссинского колодца может составлять 8-12 м. Абиссинка имеет очень простую конструкцию:

тело скважины образовано трубой, диаметр которой равен дюйму;
эта труба переходит в нижней части в заостренный наконечник-фильтр;
на поверхности устанавливают ручное или электрическое водоподъемное оборудование.
Абиссинский колодец

Преимущества

Такую скважину можно сделать внутри дома, что позволит пользоваться ею даже в зимний период. Если на вашем участке бывают перебои со снабжением электроэнергией, то можно установить и электрический, и ручной насос.
Несмотря на свои небольшие размеры, абиссинский колодец является отличными источником питьевой воды для дачного участка. Ведь в связи с простой конструкцией абиссинку можно легко воспроизвести самостоятельно всего за 10 часов.

Колодцем абиссинку называют условно. Она не подвержена такому влиянию верховодки, поверхностных стоков, поэтому зачастую вода в скважине обладает лучшими показателями, нежели колодезная. Особенно по микробиологии.
В то же время, по минеральному составу вода в абиссинском колодце зачастую выигрывает у артезианской. Это касается неорганического железа и солей жесткости.
Для обустройства этой скважины не требуется получать лицензию и вносить ее в реестр.
При необходимости все составные части абиссинки можно без особых усилий демонтировать и перенести в другое место.
Обустройство такой скважины обойдется вам дешевле, нежели других видов скважин на воду.

Особенности

Но прежде чем сделать абиссинский колодец у себя на участке необходимо учесть ряд особенностей.

Водоносный слой не должен проходить ниже восьмиметровой глубины. Это связано с тем, что скважина очень узкая, поэтому водоподъемное оборудование к ней можно установить только снаружи.

Даже при соблюдении всех правил монтажа, вода в абиссинке может подвергаться изменению состава из-за просачивания загрязняющих агентов через относительно небольшой грунтовый слой. По этой причине нельзя допускать, чтобы рядом со скважиной располагались потенциальные загрязнители.
Пробурить абиссинский колодец невозможно в скальных породах, так как с ними не справится бур. Наилучшим вариантом грунта является средне- и крупнозернистый песок, в котором скважина меньше подвержена заиливанию.

Скважина на песок

Водоносный горизонт этой скважины находится в песчаном слое. К ее обустройству прибегают в том случае, когда слой воды находится более чем на десятиметровой глубине, максимум – 50 м.

Это еще один источник питьевого водоснабжения, который можно обустроить собственными усилиями без значительных материальных затрат. В состав песчаной скважины входят следующие элементы:

донный фильтр;
насос погружного типа;
обсадная и одновременно подающая воду труба;
оголовок.

Скважина этого типа может выдавать в сутки до 20 кубометров воды, что вполне может обеспечить нужды небольшого домика.

Особенности

Но есть в монтаже и эксплуатации скважины на песке ряд нюансов, которые нужно учитывать.

Химический состав воды не всегда соответствует санитарным нормам, поэтому для использования ее в питьевых целях необходимо проводить очистку.
Максимальный срок службы песчанки составляет 15 лет. Все зависит от того, в каком грунте находится фильтр: крупная фракция является защитой от заиливания, продлевая срок эксплуатационный период скважины.
Кроме того, песчанке необходима постоянная эксплуатация. Поэтому если нет возможности регулярно прокачивать ее, лучше отказаться от этой скважины.
Если ваши соседи пробурили похожую скважину на той же глубине, то дебет вашего источника воды значительно уменьшиться.
Фильтр скважины ежегодно нужно промывать. Иногда требуется проведение промывки раз в полгода.

Артезианская скважина

Скважины, о которых было сказано выше, подходят для домов небольшой площади. Если вы являетесь счастливым обладателем загородного дома внушительных размеров или по другим причинам песчанка и абиссинка вам не подходят, то единственным выходом может быть бурение и обустройство артезианской скважины.

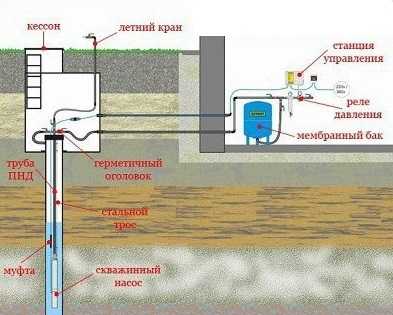

Схема подключения скважины

Пробурить этот источник своими силами невозможно, нужно нанять профессионалов, услуги которых недешевы. Но так как дебит скважины высок, то на услуги бурильщиков можно скинуться с соседями.

Артезианскую воду добывают из слоя, проходящего на глубине 0,1 км и больше. Она здесь не подвержена загрязнению патогенными микроорганизмами, нефтепродуктами, меди, цинка и имеет низкий показатель содержания органического вещества.

Но при этом для артезианской воды часто характерны превышения по жесткости и содержанию неокисленного неорганического железа и марганца. Вода также может иметь характерный запах, связанный с присутствием в воде сероводорода. В связи с этим артезианскую воду зачастую необходимо подвергать дополнительной очистке.

Артезианская скважина

Еще одним существенным минусом артезианки является необходимость получения лицензии на бурение и использование скважины, а также строгое соблюдение поясов санитарной защиты. Нормативы по радиусу последних вряд ли позволят обустроить скважину на небольшом участке.

Поэтому оптимальным вариантом является бурение одной скважины для обслуживания нескольких домов.

Абиссинка и песчанка своими руками

Абиссинский колодец (скважина ручного бурения)
http://d-otshelnik.forum2x2.ru/t186-topic
Абиссинский колодец (скважина ручного бурения) .

Несмотря на свою простоту, абиссинский колодец пользуется большой популярностью среди владельцев дачных домов. Ведь зачастую его дебет выше, чем у песчанки, а пробурить и обустроить его гораздо проще. Но если водоносный горизонт находится ниже уровня, с которого может поднять воду внешний насос, то можно обустроить песчаную скважину. Рассмотрим более подробно монтаж этих двух типов скважин.

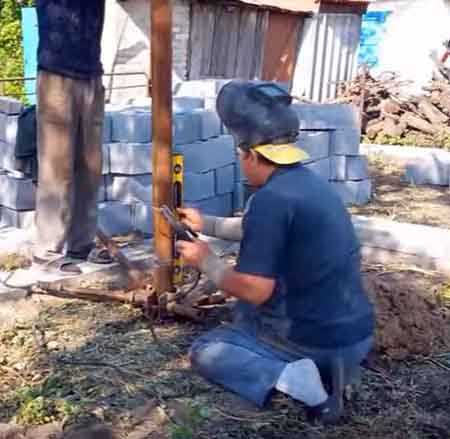

Забивка абиссинского колодца

Бурение скважины

Прежде чем начать забивку абиссинки, а именно так называется процесс получения этого источника воды, необходимо подготовить все элементы этой скважины. Они продаются в готовом виде, но и сделать их самостоятельно не особо сложно.

Шаг 1. Из метровой трубы, диаметр которой составляет дюйм, изготавливают основу фильтра. Для этого в стенках трубы на протяжении 80 см через каждые 20 мм друг от друга вырезают отверстия в виде щели.

Шаг 2. На трубу фильтра наматывают проволоку и натягивают сеть фильтрового плетения. Последнюю нужно зафиксировать хомутами через каждые 100 мм.

Ручная установка для бурения скважины

Шаг 3. На дальний конец фильтра устанавливают стальной конус, диаметр основания которого больше диаметра трубы, а высота составляет 100 мм. Наконечник можно заказать у токаря, а надежно фиксировать конус к трубе фильтра его можно припоем из олова.

Таким же способом дополнительно закрепляют сетку.

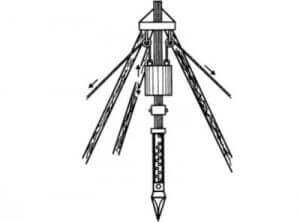

Разновидность самодельной конструкции для неглубокого бурения

Шаг 4. Для тела скважины готовят метровые или полутораметровые дюймовые трубы с резьбой на обоих концах для соединения.

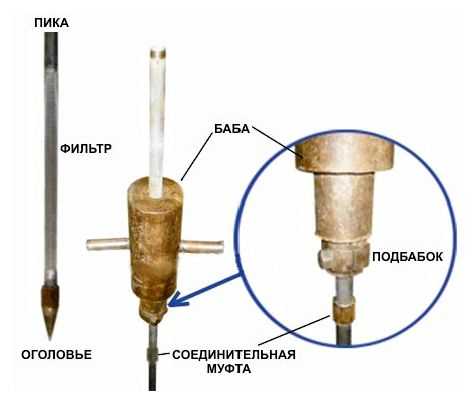

На подготовительном этапе можно сделать бабку – инструмент для забивки. Для этого берется небольшой отрезок трубы с толстой стенкой, к одному концу трубки приваривают сантиметровое основание, а сбоку – ручки. Вес бабки должен составлять не менее 30 кг.

На подготовительном этапе можно сделать бабку – инструмент для забивки

После подготовительных мероприятий приступают к забивке.

Шаг 1. В выбранном для скважины месте выкапывают приямок площадью в 1 кв.м, а глубиной в полметра.

Простейший вариант агрегата для бурения

Шаг 2. В приямке начинают бурить садовым буром, длину которого постепенно увеличивают при помощи полудюймовых труб, соединяемых их друг с другом с помощью муфт и болтов.

Различные варианты изготовления самодельных буров, приспособленных под определенный тип грунта

Шаг 3. С момента появления насыщенного влагой песка переходят непосредственно к забивке. Для этого подготовленный фильтр соединяют при помощи резьбы с первой трубой. На свободный конец трубы накручивают муфту с завершением, которое защищает трубу от действия удара. Нанизывают бабку и резко ударяют ей.

Фото ударного оголовка

Забивку можно также делать при помощи кувалды, но в этом случае выше вероятность погнуть трубу.

Важно! Забивание нужно совмещать с обсыпкой трубы грунтом и уплотнением его.

Шаг 4. Во время забивки постоянно заливают воду в скважину и прослушивают. Это необходимо для того, чтобы не пробурить мимо слоя с водой. Прослушка производится так: через каждые полметра трубу скважины поворачивают по часовой стрелке и слушают, какой издается звук. Так, шелест и скрежет свидетельствуют о горизонте песка мелкой и крупной фракции соответственно.

Шаг 5. Как только появится шум, доливают еще воду и смотрят на то, с какой скоростью она просачивается в грунт:

если медленно, то заглубляют еще на полметра;
быстро – надо углубиться на 30 см.

Когда забивка закончена, приступают к установке насоса.

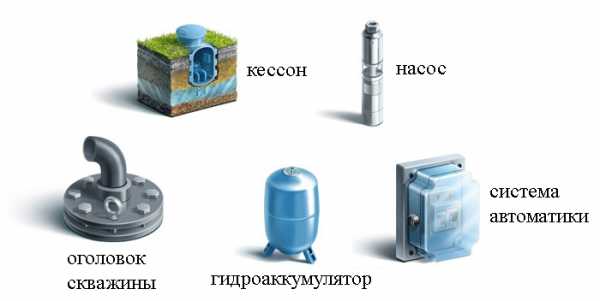

Оборудование для обустройства скважины

Как сделать фильтровую скважину

Первое, что нужно сделать перед тем, как бурить фильтровую скважину, – опросить ближайших соседей, если у них похожий источник воды. Главное – узнать, с какой глубины они добывают воду. Если придется забуриваться более чем на два десятка метров, то придется нанять бригаду профессионалов или взять в аренду специальное оборудование.

В случае расположения слоя с водой на меньшей глубине можно обойтись подручными инструментами.

Выбрав удобное место, удаленное от куч мусора, выгребных ям и других загрязнителей, выкопайте яму 150х150х150 см. Ее стенки рекомендуется укрепить листами из дерева или металла.

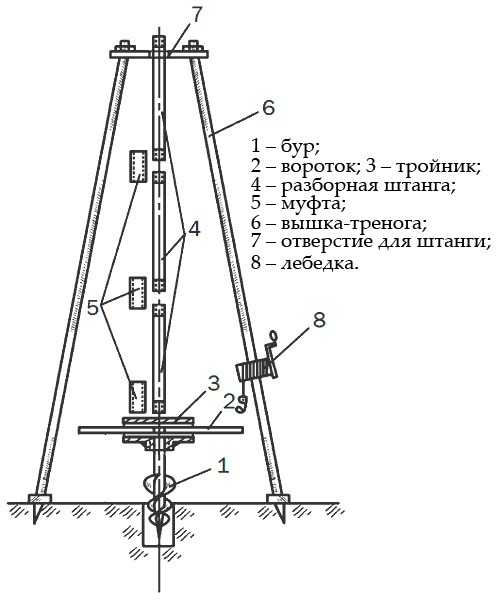

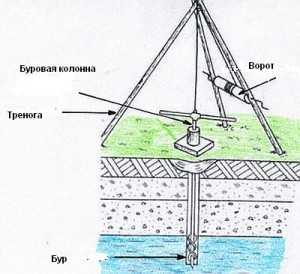

Лебедка и тренога для ударной проходки

Теперь необходимо соорудить треногу, на которой впоследствии закрепят лебедку. Ниже дается инструкция того, как соорудить эту конструкцию, необходимую для подъема бура.

Буровая установка, для бурения скважины, вращательного типа

Шаг 1. В концах трех брусков с двадцатисантиметровым сечением вырезают отверстия для трубки, которой соединят эти опоры треноги.

Шаг 2. Треногу ставят над местом бурения, закрепляя опоры, чтобы уберечь их от заглубления в грунт в процессе эксплуатации.

Шаг 3. Закрепляют к треноге лебедку: электрическую сверху, механическую внизу.

Шаг 4. К лебедке цепляют бур.

Можно приступать к бурению, являющемуся циклом, который повторяется, пока не будет достигнут водоносный слой, и включает в себя следующие действия:

к установленному строго вертикально буру крепят рукоятку;
два работника двигаются по часовой стрелке, вкручивая бур в почву;
примерно каждые полметра бур поднимают, чтобы стряхнуть с него грунт;
при достижении водоносного слоя спускают в пробуренную скважину насос для откачки грязной воды.
Откачка грязной воды

Как только начала поступать чистая вода, можно приступать к обустройству скважины, включающему в себя отсыпку донного фильтра, монтаж обсадных труб, насосного оборудование, оголовка и кессона.

Щелевые фильтры

Обсадные трубы

Герметизация скважины

Таким образом, пробурить скважину на песке или абиссинский колодец можно самостоятельно, применяя подручное оборудование. Если нужен больший дебет воды, то придется выделить существенную сумму средств и нанять организацию, чья деятельность связана с бурением артезианских скважин.

При выборе бурильщиков лучше остановиться на той компании, которая обладает несколькими бурильными установками и не предлагает пластиковые обсадные трубы. Кроме того, у этой фирмы должен быть гидролог.

Прочистка скважины

Восстановление скважин

Видео – Абиссинский колодец внутри дома

Видео – Бурение скважины на песке. Скважина на воду своими руками

svoimi-rykami.ru

как пробурить своими руками на дачном участке, видео

Первое, чем следует заняться владельцу загородного участка, будь это сельское подворье или просто огород, — обеспечить водоснабжение. Хорошо, если был построен централизованный водопровод, но присутствует он, увы, далеко не в каждой местности. В такой ситуации остается одно – добывать воду из-под земли. Вопреки расхожему мнению мероприятие это не всегда бывает чрезвычайно затратным, ведь технология бурения скважины под воду вполне может быть освоена самоучкой, привыкшим все делать своими силами.

О способах устройства скважин

Скважину для добычи воды можно соорудить по-разному. Как сделать скважину на даче своими руками и конкретный ее вид зависит от того, насколько глубоко залегает водоносный слой.

Гидрогеологи выделяют три диапазона:

до 12 м;
от 12 до 50 м;
от 50 до 200м.

До 12 м

На поверхностных водоносных горизонтах в большинстве случаев сооружают абиссинский колодец (скважина-игла). Важно отметить, что часто над этим горизонтом может располагаться «верховодка» — водоносный слой с большим количеством загрязнений, поступающих с поверхности земли. Воду из него употреблять нельзя.

Скважина должна пройти сквозь верховодку и достичь водоносного слоя с приемлемым качеством воды. Делается абиссинский колодец довольно просто:

Начинаем с устройства неглубокой скважины. Как пробурить скважину своими руками знают многие. Нужны две вещи: энтузиазм и садовый бур. Диаметр скважины может быть небольшим, сойдет и 40 мм. Вместо садового бура можно воспользоваться ледобуром, сняв его с воротка и закрепив на наращиваемой штанге. Бурение ведут до тех пор, пока извлекаемый грунт не будет иметь жижеобразную консистенцию. Это значит, что вы добрались до плывуна.
Далее в скважину опускают трубу диаметром 1 – 1,5 дюйма с коническим наконечником (или заостренным концом) и фильтром в самой нижней части. Фильтр делается так: на участке трубы длиной 80 – 100 см просверливают множество отверстий, затем на этот отрезок наваривают покупную сеточку или наматывают проволоку с просветом между витками в 1 мм.
На фото схема устройства абиссинского колодца (скважины-иглы)
Заполнив трубу водой, ее начинают забивать в плывун, прокалывая его, как иглой.
Как только вода из трубы резко уйдет вниз, погружение прекращают. Теперь скважину необходимо промыть чистой водой, после чего ею можно будет пользоваться.

[quote_box_center]На заметку: Если для абиссинского колодца используется стальная труба, ее конец можно «заострить», сплющив его несколькими ударами кувалды.[/quote_box_center]

Часто вода в трубе после прокола стоит достаточно высоко, чтобы ее можно было выкачать с помощью поверхностного насоса. Если же она оказывается глубже 8-ми метров, придется поступить одним из двух способов:

вырыть обычный колодец и добывать воду с помощью ведра и ворота;
построить скважину большего диаметра с обсадной трубой, в которой можно будет установить погружной насос.

Производительность абиссинского колодца обычно составляет 1 – 1,5 куб. м/ч.

От 50 до 200 м

Для этих глубин характерным является водоносный слой, образованный известняком. Скважина на известняке называется артезианской. Она обладает несколькими преимуществами:

содержит кристально чистую воду;
имеет высокую производительность на уровне 10 куб.м/ч;
может эксплуатироваться более 50 лет.

Этот вариант можно было бы считать идеальным, если бы не два обстоятельства:

артезианскую скважину могут построить только квалифицированные специалисты, располагающие специальным оборудованием;
сооружение такого объекта обходится довольно дорого.

Несмотря на то, что устройство скважины на даче своими руками в данном случае невозможно, сбрасывать со счетов этот вариант не следует. Дебет артезианской скважины легко покроет потребности нескольких участков, поэтому очень часто жильцы целой улицы скидываются на ее сооружение. В результате все получают качественную воду за вполне доступную стоимость.

[quote_center]В нашей отдельной статье вы найдете больше информации про артезианскую скважину на дачном участке. Разновидности конструкций, необходимые документы для оформления и примерная стоимость работ.

Про самостоятельное изготовление скважинных фильтров вы можете узнать, прочитав эту статью.
[/quote_center]

От 12 до 50 м

Средние глубины – царство водоносного песка. Вода здесь достаточно чистая, но добраться до нее с помощью одной только лопаты или заостренной трубы не получится. Тем не менее, желание построить скважину на песок своими силами — вполне осуществимо. Понадобится специальное оснащение и более глубокие знания технологии бурения скважин на воду своими руками. Именно о песчаных скважинах пойдет дальше речь.

Каждый из источников водозабора располагается на определенных водоносных слоях

О способах бурения

Перед тем, как пробурить скважину для воды своими руками, необходимо выбрать тип бурильной установки (их три).

Ударно-канатная

Тяжелый груз, называемый патроном, а также специальный инструмент – желонку – с помощью троса подвешивают к раме. Снизу на патрон, весящий около 80 кг, наваривают несколько прочных треугольных зубьев. Поднимая его и сбрасывая, разрыхляют грунт, который затем извлекают желонкой.

Перед началом работ необходимо сделать неглубокую скважину с помощью садового бура. Подъем патрона можно осуществлять и вручную, но лучше использовать для этого роторный мотор.

С помощью такого нехитрого оборудования можно построить скважину самостоятельно

Применяется данный способ при работах на легком или глинистом грунте.

Шнековая

Рабочий орган такой установки похож на садовый бур, только очень мощный. Изготавливается он из 100-миллиметровой трубы, на которую наваривают пару витков шнека диаметром 200 мм. Для изготовления одного витка используют круглую листовую заготовку с прорезанным в ее центре отверстием диаметром чуть более 100 мм. По радиусу заготовки выполняют разрез, затем кромки в месте этого разреза разводят в двух противоположных направлениях, перпендикулярных плоскости заготовки.

Бурение скважины шнековой установкой

По мере погружения бура штангу, на которой он закреплен, наращивают. Вращают инструмент вручную с помощью длинной ручки, изготовленной из трубы. Через каждые 50 – 70 см бур придется извлекать, а поскольку по мере углубления он будет иметь все больший вес, для этого необходимо будет установить треногу с лебедкой.

Роторная

При всей своей сложности данный вариант является наиболее эффективным и универсальным. Разработка грунта ведется посредством буровой коронки, закрепленной на постоянно наращиваемой трубе – буровой штанге или колонке. Буровые коронки могут иметь различную конструкцию, выбор которой зависит от типа преодолеваемого в данный момент грунта.

При роторном бурении сочетают вращательное и ударное воздействие на породу. Кроме того, конструкция буровой колонки позволяет закачивать в скважину воду или глинистый раствор, которые размывают грунт и значительно ускоряют продвижение инструмента.

Далее мы будем говорить именно о роторном способе бурения.

Где бурить

До начала каких-либо работ следует выяснить гидрогеологическую обстановку. Наилучший источник информации – владельцы окружающих участков, особенно если они уже имеют скважины или когда-то пытались их построить.

Второй путь, как правильно сделать скважину для воды, точнее, выбрать для нее место – поиск гидрогеологических карт вашего района, которые могут храниться в проектных организациях или соответствующих ведомствах.

Если четкого представления о наличии и характере водоносных пластов получить так и не удалось, придется пойти на самый затратный шаг – заказать разведочное бурение. Впрочем, до этого можно попробовать один из народных методов, например, биолокацию (лозоходство), которые, по некоторым свидетельствам, с приемлемой точностью могут указать наличие или отсутствие воды под землей.

Выбирая место для скважины, следует остерегаться соседства в виде септиков, выгребных ям, свалок или животноводческих комплексов. Если они все же есть поблизости, то должны быть на расстоянии не ближе 30-ти м. Разумеется, скважина должна располагаться поближе к дому. Оптимальное расстояние составляет 3 м.

Оборудование

Чтобы пробурить скважину на участке своими руками, необходимо подготовить следующие элементы:

Тренога: собирается из трех стальных труб или бревен диаметром от 16 см. В верхней точке конструкция соединяется шкворнем.
Буровая коронка следующих видов: бур-ложка (для песка и глины), долото (бывает прямым и крестообразным) для твердых пород, а также гравийных и галечных пластов и бур-змеевик — для глины. Плывуны проходят с помощью уже упомянутой желонки.
Различные виды головок для бура
Мотопомпа: используется для подачи промывочного раствора в зону разработки грунта.
Буровая штанга: набирается из 3-метровых отрезков, соединяемых посредством муфты или резьбы. Специально изготовленную штангу можно заменить водо- или газопроводными трубами.
Вертлюг.
Лебедка.
Мотор-редуктор.
Насос.
Стальная или полимерная труба для обсадки. Ее диаметр подбирается так, чтобы между стенками и установленным внутри насосом оставался зазор хотя бы в 5 мм (лучше – 10 мм).
Фильтровальная колонка, которая представляет собой трубу с закрепленными на ней фильтром и отстойником. Фильтр можно сделать самостоятельно по той же схеме, что и для абиссинского колодца.
Кессон.

Схема бытовой установки для бурения скважины

[quote_center]О том, какие характеристики и преимущества имеет обсадная труба ПНД с резьбой для скважин, читайте в нашей отдельной статье.

Сравнение колодцев и скважин есть на этой странице сайта. Все за и против данных источников водозабора.

Как подключить гидроаккумулятор, чтобы создать полноценную систему водоснабжения, описано здесь http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/shema-podklyucheniya-gidroakkumulyatora-dlya-sistem-vodosnabzheniya.html
[/quote_center]

Приступаем к бурению

Приведем общую инструкцию касательно того, как обустроить скважину на даче своими руками:

В грунте делается квадратная выемка с размерами в плане1,5х1,5 м и глубиной от 1 до 2 м – так называемый шурф. Он необходим для того, чтобы предотвратить осыпание рыхлой поверхностной почвы в скважину. Внутри шурф обшивается фанерой или досками, а сверху на него для удобства проведения монтажных работ укладывается дощатый настил.
После монтажа установки в верхнем и нижнем настилах шурфа вырезают два соосных отверстия, после чего приступают к бурению.
Буровую штангу вращают с помощью мотор-редуктора или вручную. При этом на штангу одевается подбабник, по которому один из рабочих наносит удары молотом. Альтернативный вариант: бур поднимается лебедкой и сбрасывается подобно тому, как это делается при ударно-канатном бурении. При необходимости в штангу подается вода или буровой раствор.
Параллельно с бурением в скважину устанавливается обсадная труба с установленным снизу специальным башмаком. Как и буровая штанга, она постепенно наращивается.
После плывуна (грунт с большой влажностью) бурение ускоряется (начался водоносный слой), а затем снова замедляется. Это значит, что достигнут водоупорный слой и бурение можно прекращать.
В скважину опускается фильтровальная колонка, после чего начинается ее промывка сильным напором воды.
В скважину опускается погружной насос, которым начинают откачивать воду до тех пор, пока она не станет абсолютно чистой

На заключительном этапе оборудования скважины на даче своими руками устанавливают кессон, все полости засыпают песчано-щебневой смесью, а к дому в траншее прокладывают трубопровод.

Распространенные ошибки

Недостаток опыта бурильщиков-самоучек чаще всего проявляется в следующем:

Бур опускают слишком глубоко, вследствие чего обсадная труба пересекает водоносный горизонт. Решение: приподнять обсадную трубу или вставить в нее новую, более короткую, после чего ранее установленную трубу следует удалить.
Обсадная труба не достигла необходимой глубины, вследствие чего грунт внизу обвалился и производительность скважины резко упала. Решение: вынуть грунт желонкой, после чего погрузить трубу на требуемую глубину.
Насос был установлен чересчур низко, вследствие чего скважина засорилась песком.

В последнем случае следует извлечь насос и, выбрав песок желонкой, установить его правильно. Правильное положение определяют так: работающий насос постепенно опускают до тех пор, пока в откачиваемой воде не обнаружится песок. После этого насос несколько приподнимают, пока подаваемая им вода не станет чистой. (обычно правильное положение насоса — 1-2 м от дна).

Как пробурить скважину под воду своими руками и с помощью какого оборудования вы можете посмотреть на видео.

okanalizacii.ru

Скважина на воду своими руками от а до я, видео на 30 м

Любой загородный дом должен быть обеспечены водой, которую можно использовать не только для полива участка, но и для приготовления пищи, проведения уборки в доме, мытья. Однако не везде имеется возможность подключения к системе централизованного водоснабжения, но эту проблему можно решить самостоятельно. Скважина на воду своими руками от а до я, видео на 30 м и как пробурить ее без использования специальной техники – те аспекты, которые подробно рассматриваются в статье.

Бурение скважины на воду своими руками, видео

Бурение скважины на участке – это грандиозный и трудоемкий процесс, слишком дорогостоящий и трудозатратный. Подобное утверждение ошибочно. Эти работы можно выполнить своими руками. Такой подход позволяет сэкономить на аренде дорогостоящего оборудования. Дом круглосуточно будет обеспечен чистой и дешевой водой благодаря скважине.

Набор для бурения скважины на воду

Скважина на песок глубиной 30 метров – один из популярных видов и может прослужить более 10-13 лет. Скважину нужно периодически прочищать, что значительно продлевает срок бесперебойной эксплуатации. Конструкция скважины на песок представляет из себя трубу, которая опускается в шахту. На дне устанавливается специальный фильтр грубой очистки из нержавеющей стали. Бурят скважину шнековым способом. Уровень залегания воды нужно проверить на содержание в ней химических и органических веществ. Иногда водоносный рукав может содержать воду, нуждающуюся в тщательной очистке и только после этого ее можно пить.

Многие владельцы загородных домов решают при бурении использовать бензобур. Это устройство значительно облегчает ручной труд, а временные затраты значительно сокращаются. Электро- или бензобур путем вращения достигает больших скоростей и быстро выводит на поверхность грунт.

Скважина на воду своими руками: принцип работы, схема

Водозаборные скважины любого диаметра работают по общим принципам. После бурения бензобуром или вручную производится монтаж обсадной трубы, которая будет сдерживать грунтовые массы от осыпания, тем самым защищая воду от загрязнения. Труба может быть металлической, пластиковой, асбестовой. Ее нижняя часть должна быть перфорированной для беспрепятственного поступления воды в водозаборный канал.

Схема водоснабжения дачи

Для лучшей фильтрации на самом дне канала оставляется пространство, которое будет служить в качестве отстойника. Все грубые, тяжелые частицы будут оседать на дне, а не поступать на поверхность. Для еще лучшей очистки жидкости от песка и ила в перфорированную часть трубы устанавливают фильтр грубой очистки, представляющий из себя мелкую сетку. Она будет отсекать засасывание грубых частиц насосом.

Для предотвращения обратного поступления воды по каналу при выключении двигателя дополнительно устанавливают клапаны. Мощность электронасоса подбирается индивидуально, в зависимости от удаленности дома от скважины и ее глубины. Для большего удобства лучше полностью автоматизировать процесс подачи воды. Это достигается путем установки специального оборудования, датчиков и манометров для контроля давления в системе. На завершающем этапе систему труб и саму скважину утепляют.

Бурение скважины на воду своими руками пошагово

Скважину на воду можно сделать самостоятельно в домашних условиях или использовать для этого соответствующие механизмы. Если принято решение обойтись без специального электрического или бензооборудования, нужно приготовить следующие инструменты, а именно:

металлический бур нужного диаметра;
разборную бурильную вышку;
достаточное количество штанг;
механическую или электро лебедку;
обсадные трубы.

Бурение скважины ручным буром глубиной на 30 метров – это довольно утомительное занятие, требующее достаточного количества времени. Используя бур и штанги, собирается установка, а по мере углубления добавляются новые секции. Бурение идет по часовой стрелке. Вращение бура выполняется вручную 2-3 помощниками. Мастера с опытом для размягчения грунта заливают в скважину воду. Бур периодически нужно доставать, чтобы извлекать грунтовые массы. Сделать это без бурильной вышки проблематично и тяжело. Использование лебедки значительно упрощает проведение этого мероприятия.

Цикл бурения повторяется шаг за шагом. После достижения водоносного слоя его нужно пройти полностью, пока бур не упрется в водоупорный слой. Такое устройство скважины более предпочтительное. Благодаря этой схеме вода будет быстрее поступать в водозаборник. Первые порции жидкости всегда грязные, но после продолжительной промывки начинает поступать чистая вода. Если этого не произошло специалисты рекомендуют углубиться еще на пару метров.

Для откачки воды лучше использовать электронасос, оснащенный фильтрами. Ручной помпой тоже можно извлечь воду, однако глубина скважины делает этот процесс трудным. Гораздо легче автоматизировать подачу воды на поверхность. В этом случае скважина подключается к системе водоснабжения для бесперебойной подачи в доме. Некоторые владельцы загородных участков изготавливают хранилище для воды. Это может быть пластиковая или металлическая емкость нужного объема. В дом вода подается непосредственно из бочки-отстойника. В саму емкость вода поступает автоматически после снижения уровня. Если оснастить емкость поплавком, то включение насоса для набора воды можно автоматизировать.

Видео о том, как сделать скважину на воду своими руками ручным методом:

Бурение скважины на воду своими руками от а до я, видео на 30 м интересует многих владельцев загородных домов. Имея источник чистой воды, можно не только обеспечить участок поливом, что значительно повысит урожайность огородных культур. Вода из скважины – это самый недорогой способ организовать бесперебойное водоснабжение дачи, что повысит уровень комфорта во время отдыха.

remontick.ru

Бурение скважины своими руками на даче: способы, технология, видео

Профессиональное бурение скважин – удовольствие очень недешевое. В зависимости от способа проходки стоимость услуг специализированных компаний колеблется в пределах 15—50 у. е. за каждый метр глубины. Заметим, что задача действительно непростая, а потому большинство хозяев дач и усадеб обращаются за ее решением к специалистам. Отсюда и цель данного материала – рассмотреть варианты, как можно пробурить скважину на участке своими руками без применения дорогостоящего оборудования. Мы опишем доступные способы, чтобы вы могли оценить сложность и объем работ, а затем начать движение по выбранному пути.

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Примечание. Границы залегания верховодки и грунтовых вод указаны весьма условно, их глубина может меняться в зависимости от рельефа местности и других факторов.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

О технологиях бурения

Прежде чем рассказать о способах ведения буровых работ, перечислим разновидности скважин:

на воду;
на песок;
на известняк (артезианская).

Неглубокая скважина на воду проделывается с целью достичь верхних горизонтов и организовать подачу с помощью насоса. Сюда же относится абиссинский скважный колодец из трубы малого диаметра. Соответственно, бурение на песок и на известняк означает заглубление до нижних пластов, как показано выше на схеме.

Так выглядит шнековое бурение

Существует несколько технологий пробивки узких вертикальных каналов в толще земли:

С помощью бура, изготовленного в виде шнека. Чтобы достичь нужной глубины, бур по мере погружения наращивается новыми секциями.
Колонковое бурение. В этом случае основной инструмент представляет собой полую трубу с острым торцом, куда приварены твердосплавные зубья. В процессе заглубления стакан заполняется породой, которая периодически вычищается.
Гидравлический способ (прямая либо обратная промывка). Суть в том, что бур опускается в канал вместе с обсадной трубой, а грунт из рабочей зоны постоянно вымывается путем давления воды, подаваемой дренажным насосом.
Ударно-канатный способ предполагает забивку того же стакана и периодическую выемку грунта на поверхность. Здесь используется сила удара от свободного падения инструмента, помещенного внутрь обсадной трубы. Обычно оператор вручную поднимает стакан, привязанный тросом к катушке, а затем отпускает его в свободный полет на дно скважины.

Справка. Для прохождения сыпучих пластов либо промежуточных водоносов, когда шнек или стакан попадает в жижу, применяется специальное приспособление – желонка или бур-ложка. Это кусок трубы с обратным клапаном в виде лепестка или шара, наполняемый жидкой породой при каждом погружении. Потом желонка поднимается и вычищается.

Конструкция самодельной желонки

Помимо перечисленных способов, бурение скважин на воду выполняется по технологии абиссинского колодца. Если коротко, то труба диаметром 32 мм с конусом на конце погружается до уровня грунтовых вод, впоследствии выкачиваемых из скважины поверхностным насосом.

Чтобы своими руками бурить на участке скважины и не применять специализированное оборудование, можно реализовать только 2 технологии: ударно-канатную и абиссинский колодец. О них мы и расскажем далее.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

тренога из металлопроката с крюком и блоком на вершине;
лебедка с тросом, снабженная ручкой;
забивной инструмент – стакан и желонка;
сварочный аппарат;
ручной бур.

Стакан для пробивки грунта

Совет. При наличии сварочного инвертора и навыков работы с ним эти нехитрые устройства вы можете сварить у себя в гараже. Но изготовление самодельных приспособлений оправдано, когда нужно пробить не одну скважину, а 10 или 20. Проще взять треногу с катушкой в аренду.

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м. Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Важный момент. Проходя верховодку, вы наверняка столкнетесь с жижей, которая выпадает из железного стакана. Смесь глины с водой надо выбрать из скважины методом желонки, установив ее вместо обычного инструмента.

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Абиссинский скважинный колодец

В отличие от традиционных подземных каналов абиссинская скважина имеет малый диаметр (не более 50 мм) и вода из нее откачивается поверхностным насосом, а не погружным. Есть мнение, что из-за создаваемого разрежения такая скважина не заиливается, а со временем ее дебет только растет благодаря принудительной размывке грунтовых капилляров. В действительности подобные утверждения не имеют под собой серьезных оснований.

Прежде чем сделать абиссинскую скважину, заготовьте нужное количество обсадных труб длиной по 2—2,5 м. Поскольку заглубления ниже 15 м не предвидится, достаточно иметь под рукой 6—7 готовых отрезков Ø50 мм плюс первая секция со стальным конусом на конце – игла. Она и будет играть роль бурового инструмента.

Готовая игла с сеткой

Технология выглядит так:

Изготовьте первую секцию обсадной трубы – так называемую иглу. К ее торцу приварите металлический конус, а по бокам сделайте отверстия и поставьте сетку, как описывалось в предыдущем разделе.
Выройте небольшую лидерную лунку, вставьте в нее иглу и приступайте к забивке, придерживаясь вертикали. Для этого можно использовать ту же треногу с подвешенной гирей либо другое приспособление.
По мере погружения приваривайте новые секции и продолжайте забивать обсаду. Приблизившись к расчетной глубине, проверяйте появление воды с помощью грузика на нитке.
Пройдя водоносный горизонт, опустите в скважину полимерный трубопровод, подключенный к ручной колонке. Залейте ее водой и прокачайте источник в течение 30—60 минут, пока не пойдет чистая вода. После чего приступайте к монтажу автономного водопровода.

Устройство абиссинского колодца

Совет. Когда станете заказывать изготовление стального конуса, учитывайте, что его «юбка» должна быть шире обсадной трубы на 3—5 мм, чтобы при забивке не ободрать сетку о стенки шахты. Для облегчения труда конец иглы сделайте как можно острее.

У абиссинской скважины есть один существенный недостаток: перед ее бурением надо точно знать, что в данном месте есть грунтовые воды. Иначе вы рискуете похоронить в земле все трубы, поскольку извлечь их обратно не всегда возможно. Плюсы источника – простота в исполнении и минимальный расход материалов. При желании подобную скважину вы можете пробить прямо в доме, как это демонстрирует бригада рабочих на видео:

Заключение

Метод ударного бурения действительно подойдет в ситуации, когда нужно сделать скважину на даче своими силами. Да и абиссинский колодец устраивается по той же технологии. Для применения других способов – шнекового, колонкового и гидравлического – необходимо специальное оборудование – буровой станок, дренажный насос и так далее. Но полностью отказаться от этих вариантов нельзя, невзирая на высокие расценки, ведь состав грунтов и глубина залегания водоносов бывает разной. Вручную не пробьешь скальную породу и не пройдешь до горизонта свыше 50 м.

qustu.com

Скважина на воду своими руками

Если вблизи отсутствуют водопроводные сети придётся снабжать водой дом из скважины пробуренной своими руками. Существующие методы самостоятельного бурения доступны и не требуют наличия специального оборудования.

Виды скважин

Для добычи воды применяются несколько видов скважин:

простой колодец подпитываемый родником;
фильтровые скважины на песок состоит из трубы d=10 см заглубляемых до 30 метров. Нижняя часть, с закреплённой на ней сеткой для фильтрации воды, погружается в песок;
бесфильтровые применяются при добывании воды из известняковых слоёв. Возможная глубина до сотни метров, служат до полувека.

Сразу определить глубину скважины невозможно, но можно сориентироваться по скважине или колодцу имеющихся у соседей. Водоносные слои могут залегать неравномерно, поэтому обсадные трубы должны иметься с избытком.

Как пробурить скважину для воды своими силами

Перед началом работы следует запастись буром, буровой вышкой, лебёдкой, набором штанг и трубами для обсадки. Вышка потребуется при подъёме и спуске буровой колонны.

При бурении мелких скважин использование вышки необязательно. Подъём и спуск буровой колонны производятся вручную. Для изготовления штаг используются трубы соединяемых шпильками или резьбовым соединением. На самой нижней монтируется бур. При изготовлении его режущих частей применяется 3 мм сталь. При заточке кромок учитывается направление вращения насадки.

По высоте вышка делается выше буровой колонны для облегчения подъёма бура. После установки вышки на место бурения нужно выкопать направляющее углубление и поместить в нём бур. Для выполнения начальных витков достаточно одного человека, но по мере углубления бура придётся привлекать помощников. Чтобы бур извлекался без затруднений его нужно перед подъёмом повернуть в обратную сторону.

С ростом глубины бурения вращать бур становится трудней. Для облегчения работы необходимо размягчать грунт водой. Через каждые пройденные 0,5 метра бур необходимо подымать и очищать от грунта. После того как рукоятка для вращения достигнет уровня земли буровая колонна наращивается за счёт дополнительных штанг.

Подъём и счистка бура отнимают много времени, значит при подъёме нужно захватывать больше грунта.

Бурить следует до достижения воды, что определяется по консистенции доставаемого грунта. Ниже находится водоупорный слой. При его достижении обеспечивается наибольшее количество воды выдаваемое скважиной.

Для промывки водоносного слоя надо ручным или погружным насосом откачать из него грязь до появления нормальной воды. Если после откачки 30 — 50 литров вода остаётся грязной нужно заглубить скважину ещё немного.

Иногда бурение скважины под воду своими руками производится мощной дрелью и гидропомпой.

Метод ударно-канатного бурения

Действие этого метода основано на разбивании породы падающим тяжёлым инструментом (забойным стаканом). Для производства бурения потребуются предназначенные для этого метода инструменты и треногая вышка.

При изготовлении вышки используются трубы из стали или брёвна. Её размеры выбираются в зависимости от размеров забойного стакана. При работе он попеременно опускается, разбивая породу, и поднимается, извлекая её.

При изготовлении механизма применяется труба из стали, на её конце крепится инструмент для резки породы. Его режущая кромка, похожая на половинку витка от шнека, соприкасается с грунтом. На расстоянии 0,5 метра от края в стеке трубы вырезается окно.

Из него достаётся отработанная порода. К стакану прикрепляется трос для спускания и подъёма. Содержимое стакана очищается после прохождения каждых полметра.

Устройство обсадных труб

Пробуренная скважина под воду своими руками нуждается в обсадке. Для этого используются асбоцементные трубы и их части. Звенья скрепляются скобами, которые защищаются затем кусочками из нержавеющей стали. Обсадка производится для:

защиты от осыпания в процессе бурения;
защиты от попадания мусора во время эксплуатации;
предотвращения попадания грязных почвенных вод.

В скважину спускается труба с закреплённой на ней сеткой с мелкими ячейками для фильтрации и фиксируется хомутом. Надземную часть скважины необходимо накрыть оголовком для предотвращения загрязнения.
