Как проверить давление воздуха в гидроаккумуляторе – Какое давление должно быть в гидроаккумуляторе?

Давление в гидроаккумуляторе: его настройки и приборы для его измерения- порядок расчета и регулировка и настройка +Видео и Фото

Гидроаккумуляторы для систем в водоснабжении применяют, для обеспечения постепенного изменения перепадов давления, которые происходят при работе насоса. Гидроаккумуляторы устанавливают для того, чтобы была возможность вмонтировать в систему датчик реле и давления. Данные датчики и позволят насосу функционировать в автоматическом режиме.

Так как вода является не сжижаемой средой, то при отсутствии каких-либо механизмов, происходит скачкообразное перемена давления в системе водопровода.

Если не было бы накопительного гидробака, то реле давления работало бы в режиме регулярного включения и выключения насоса.

Но в таком режиме двигатель насоса сильно перегревается и в итоге ломается. Когда устанавливают гидроаккумулятор, то это способствует сокращению числа быстрых подключений и прекращения работы двигателя станции, ведь это важно для водопроводной системы.

Содержание статьи:

Цель работы гидроаккумуляторов

Гидроаккумуляторы нужны для поддержания регулярного давления в водопроводной системе. Также они позволяют предупреждать преждевременный износ деталей, которые могут повредиться из- за перепадов давления и гидроударов. Если вдруг произойдет отключение электроэнергии, то в сосуде гидроаккумулятора сохраниться небольшое количество воды.

Устройство гидроаккумуляторов

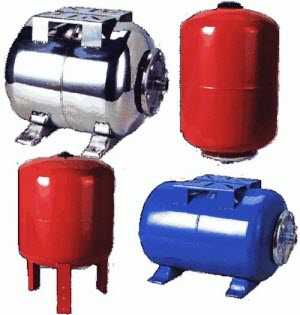

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

1. Накапливают и отдают гидравлическую энергию;
2. Подавляют гидроудары и пульсаций;
3. Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

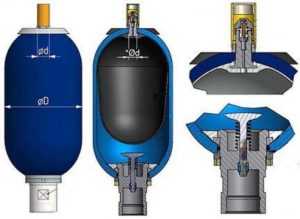

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

• Металлического корпуса;
• Специальной мембраны из резины;
• Ниппеля (через него воздух проходит в бак)
• Воздухоудалительный клапан;
• Фитинг (им закреплена мембрана).
• И другие элементы конструкции.

Вода, которая, подается из скважины в сосуд, увеличивает мембрану из резины и таким образом вытесняет воздух, который находится в полости. За счёт этого давление воздуха в гидроаккумуляторе становиться больше. Воздух сжимается до нужной величины и затем включается датчик давления и реле автоматом выключает насос.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Профилактика исправной работы насосной системы

Поддержание исправного состояния насосной станции создаётся мембраной из резины, которая всё время находиться под воздействием воздуха и воды. Резина является эластичным податливым материалом, но по истечение времени она может деформироваться и давление в гидробаке может немого снизиться. Вот по этой причине чтобы насосная станция работала исправно, необходимо примерно раз в год осуществлять профилактическую проверку агрегата и наблюдать за давлением воздуха в пустом баке.

Если существующее давление немного выше нормы, то его необходимо снизить. Для снижения давления необходимо добавить воздух в емкость, автомобильным насосом через ниппель.

Удаление воздушных пробок

В системах водопровода обязательно находиться разведённый в воде воздух. Воздух, попадая в бак выделяется и скапливается. Из-за этого происходит образование воздушных пробок в разных областях системы.

Для того чтобы пробки не образовывались, в устройство больших баков встраивают фитинги с клапанами. Технология отвода газа используется для баков вертикального типа от ста литров. Для баков горизонтального типа для удаления воздуха используют еще один узел трубопровода, который включает в себя слив канализации, шаровые краны и выводной ниппель. Для емкостей до ста литров фитинги и вспомогательные узлы не используются. Вывод газа и регуляция давления в гидроаккумуляторах для систем на 24,50, 80 литров делают во время профилактического осмотра агрегата при пустой емкости.

Монтаж гидроаккумулятора

Подбор аппарата оптимальной формы, зависит от особенностей помещения, в котором он будет вмонтирован. Конструкции не придают значение, а придают значение размерам помещения и аппарата, чтобы они обеспечивали удобное техническое обслуживание. А также, чем ближе к насосу расположен гидробак, тем лучше будет работа системы водопровода.

Так как гидроаккумулятор работает постоянно, а мембрана гидробака подвержена воздействию воды и воздуха, то при монтаже этого устройства необходимо учесть нужный запас прочности при воздействии вибраций и шума. Для того чтобы исключить разрушения конструкции и помещения, агрегат прикручивают к полу используя при этом резиновые прокладки.

А гибкие переходники от бака к системе трубопровода     являются неотъемлемой ее частью. К системе водопровода предъявляются специальные требования, система должна быть надёжной, стабильной, комфортной в использовании и безопасной. Вот поэтому установку гидроаккумулятора лучше всего доверить специалистам.

Если вы будете устанавливать устройство самостоятельно, то оно может из строя даже из-за мелочи. Перед выбором гидроаккумулятора необходимо сосредоточить свое внимание на его объёме. Потому что от объёма будет зависеть комфортная и эффективная работа системы водопровода.

Объём бака. Расчёт

Для правильного расчёта объёма бака для гидроаккумулятора необходимо учитывать для чего он будет установлен.

Бак может быть применён для того, чтобы не было частого включения насосной системы, для поддержания давления, когда насос будет отключён, также для сохранения воды и компенсации пиковых значений при эксплуатации водопроводной системы.

В быту применяют насосы средней производительности 30 литров в минуту и для этого подойдёт гидробак ёмкость которого составляет от пятидесяти до восьмидесяти литров. Но для производственных целей используют гидроаккумуляторах большего объёма. Давление воздуха в гидроаккумуляторах будет других показателей. Чтобы была компенсация пиковых значений расхода воды необходимо учесть характер ее потребления дома или на производстве.

Давление гидроаккумулятора для систем водоснабжения

Настройка давления в гидроаккумуляторе должна проходить по следующим правилам:

1. Для дома в один этаж подойдёт один бар, но если бак устанавливают в подвал, то добавляют ещё один бар.
2. Отметка должна быть больше, чем в высокой точке водозабора.
3. Давление внутри ёмкости рассчитывают по формуле: до самой верхней точки забора воды, к высоте труб прибавляют шесть и готовый результат разделяют на десять.
4. В том случае, если точек потребления множество или ветвей трубопровода много, то к результату предыдущих расчётов прибавляют еще немного. Количество добавлений определяют опытным путём. В том случае, если величина занижена, то вода стабильно будет доставляться до приборов. А если эта величина завышена, то гидроаккумулятор будет всё время пустой, натиск будет сильным и может возникнуть вероятность нарушения целостности мембраны.

Чтобы сделать давление в гидроаккумуляторе нормальным, воздух в нем подкачивают при помощи простого насоса, а чтобы снизить воздух немного спускают. Для этого пневмоклапан распложен под специальной накладкой. Но эту манипуляцию необходимо проводить, когда нет напора воды, для этого нужно закрыть краны. Показатели определяют таким прибором как манометр, который подключен к золотнику.

Корректируют давление после того, как насос закончит свою работу. Перепады давления обеспечиваются открыванием крана в точке, расположенной рядом.

Проверка давления в гидроаккумуляторе

Прежде чем подключить гидроаккумулятор в систему необходимо проверить в нем давление. От этого зависит настройка реле давления, а когда агрегат перевозили и хранили давление могло упасть, вот поэтому проверка давления обязательна. Контроль давления в гидроаккумуляторе можно осуществлять при помощи манометра, который подключают к специальному входу сверху бака или снизу его.

На некоторое время для контроля давления можно использовать автомобильный манометр, его погрешность небольшая и работать им комфортно. Но если данного манометра нет, то и обычный водопроводный манометр вполне подойдет. Но такие манометры не очень точны.

Если потребуется, то давление в гидроаккумуляторе можно увеличить или уменьшить. Вот для этого существует ниппель, который расположен сверху бака. Через ниппель можно подключить велосипедный или автомобильный насос и за счёт них давление в гидробаке станет больше. В том случае, если его необходимо уменьшить, то тонким предметом необходимо отогнуть клапан ниппеля, выпуская при этом воздух.

iseptick.ru

Какое давление должно быть в баке гидроаккумулятора?

Очень многие не задумываются, или же просто не знают, что нужно следить за давлением воздуха в воздушной полости бака гидроаккумулятора системы водоснабжения (гидробака). От этого в первую очередь напрямую зависит срок службы водяного насоса и мембраны гидробака.

Какое давление должно быть в гидроаккумуляторе?

Всё просто — давление воздуха в баке гидроаккумулятора должно быть на 10-15% ниже, чем давление, при котором должен включается насос. Давление включения насоса зависит от настроек реле давления или автоматики, которая им управляет. Чтобы узнать этот параметр, нужно включить приборы потребления воды и наблюдать показания манометра, установленного в системе до тех пор пока не произойдёт включение насоса. Обычно, при заводских настройках реле давления эта цифра — 1,6 бар.

Например, если давление включения насоса составляет 1,5 бар, то давление в гидробаке должно быть 1,4 бар.

Давление в гидробаке ниже нормы

Если давление в гидробаке будет ниже нормы, то гидроаккумулятор не будет выполнять роль разгрузки работы насоса, появятся так называемые гидроудары в системе. В таком режиме бак гидроаккумулятора будет выполнять роль накопительной ёмкости.

Давление в гидробаке выше нормы

Если давление в гидробаке будет выше нормы, то гидроаккумулятор не будет выполнять роль накопительного бака, так как давление в груше бака не позволит наполнить его.

Как замерить давление в баке гидроаккумулятора?

Замерять давление воздуха в воздушной полости гидробака нужно только на отключенном от системы пустом гидробаке. Если вы замеряете давление в гидробаке подключенном к системе или баке наполненным водой, то измерения давления будут неверными!

Отключите питание насоса, слейте воду с системы или, если позволяет ваша система не сливать полностью воду, а лишь слить из гидробака. В моём случае перед гидробаком установлены два крана: первый перекрывает подачу воды в бак, второй — позволяет слить воду из гидробака. Такое устройство системы делает удобным и лёгким обслуживание системы водоснабжения.

Снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля).

Как отрегулировать давление в баке гидроаккумулятора?

Для того, чтобы установить нужное давление нам понадобится отвёртка и насос. Я использую обычный велосипедный насос. Насосом поднимаем давление, а с помощью отвёртки снижаем. Вместо отвёртки можно использовать любое подручное средство, которым давим на иголку золотника, чтобы вышел лишний воздух. При этом периодически замеряем давление.

Все эти несложные операции не займут много времени, достаточно уделять им внимание два раза в год.

 23.04.2019 Мажордом  Мажордом  0  694

Оцените статью

madjordom.ru

Как выбрать гидроаккумулятор? Какой должен быть его объем?

Гидроаккумуляторный бак (или гидроаккумулятор) – это емкость для воды с эластичной резиновой мембраной в виде груши, расположенной внутри и герметично соединенной с металлическим корпусом гидробака фланцем, имеющим резьбовое соединение для подключения к водопроводной сети. Пространство между металлическим корпусом гидроаккумулятора и мембраной заполнено воздухом, давление которого составляет 1,5-2 бара. Гидроаккумуляторные баки применяются для смягчения гидравлических ударов и поддержания постоянного давления как в бытовых, так и в промышленных установках. Ведь именно гидроаккумулятор при выключенном насосе обеспечивает давление в системе водоснабжения. Об использовании гидроаккумулятора в составе бытовой насосной станции я уже рассказывал. Остановимся подробнее  на устройстве гидроаккумулятора и принципе  его работы. Итак…

Принцип действия гидроаккумулятора

Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.

В чем же заключается принцип работы гидроаккумулятора?

При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает. Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.

Гидроаккумуляторы в зависимости от способа их установки бывают горизонтальные и вертикальные. Какой гидроаккумулятор лучше  выбрать? Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух. И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Как выбрать гидроаккумулятор? Расчет объема гидроаккумулятора

Как рассчитать объем гидроаккумулятора? Для того, чтобы ответить на этот вопрос, нужно сначала определить его назначение:

— для исключения чрезмерно частого включения насоса;

— для поддержания в системе давления при выключенном насосе;

— для некоторого резерва воды;

— для компенсации пиковых значений при потреблении воды.

Стоит отметить, что чем ближе к насосу Вы установите гидробак, тем он лучше будет работать. К примеру, если Вы установите насос в подвале и рядом с ним поставите первый гидроаккумулятор, а второй закинете на чердак, то объем воды во втором гидробаке будет меньше, поскольку на уровне чердака давление воды будет ниже. В случае же, если оба гидроаккумулятора Вы установите на первом этаже, то и заполнение их будет почти одинаково.

Выбор гидроаккумулятора с точки зрения использования его для обеспечения резерва определенного количества воды в случае отключения электроэнергии зависит от того, какой резерв необходим именно Вам.

А как выбрать гидроаккумулятор для исключения частого включения насоса? Как известно, насос не рекомендуется включать чаще, чем один раз в минуту. В бытовых системах, как правило, применяются насосы, имеющие производительность примерно 30л/мин (1,8 м³/ч). С учетом того, что вода в гидроаккумуляторе занимает примерно 50% объема (остальное – воздух под давлением), то гидроаккумулятор объемом 60–80 литров с легкостью справится с этой задачей.

При выборе гидроаккумулятора с точки зрения компенсации пиковых значений при потреблении воды, необходимо рассмотреть некоторые расходные характеристики точек потребления воды в быту:

— туалет – 1,3 л/ мин;

— душ – 8-10 л/мин;

— кухонная мойка – 8,4 л/мин.

Допустим, что туалетов у нас два, и все вышеперечисленные точки одновременно потребляют воду. Суммарный объем получается примерно 20 литров. Учитывая процент заполнения воды в гидробаке и то, что производители насосов допускают не более тридцати включений насоса в час, объема 60–80 литров в нашем примере для бака будет вполне достаточно.

Как выполнить расчет давления воздуха в гидроаккумуляторе?

Какое давление воздуха в гидроаккумуляторе должно быть изначально? Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать. Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет. Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном Вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса. При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье о настройке и регулировке реле давления.

muzhik-v-dome.ru

Гидроаккумулятор. Назначение, установка, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе – поддержание и плавное изменение давления жидкости в системе.            Дополнительные функции, которые выполняет гидроаккумулятор, следующие: Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости) Обеспечение минимального запаса воды Ограничение повторно-кратковременных включений насоса. Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора, реле не может работать корректно, поскольку мгновенное изменение давления в системе (в момент открытия крана, отключения или подключения новых потребителей, включения или выключения насоса и т.п.) вызывало бы постоянное срабатывание реле. А это, в свою очередь, ведет к нестабильности подачи, перегреву или поломке электродвигателя, поломке реле. Так как Вода практически не сжимаема, то включение насоса в системе с реле давления, но без гидроаккумулятора, вызвало бы мгновенное увеличение давления в системе и реле тут же среагировало бы на это и отключило насос. С другой стороны, при открытии крана давление тут же упало бы и реле среагировав, включило насос. Коэффицент сжимаемости воды = 5 x 10^10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле. Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос! Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос – «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос! И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения. Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления). Любой гидроаккумулятор разделен мембраной на две полости – воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления. Каким должно быть давление воздуха в воздушной полости гидроаккумулятора? Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса! Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой. Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры. При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой! Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак. Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар. Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе? Например, если отключат электричество, сколько литров воды можно будет использовать? Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше. В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов Zilmet. P воздуха, бар 0,8 0,8 1,8 1,3 1,3 1,8 1,8 2,3 2,3 2,8 2,8 4,0 P вкл. нас., бар 1,0 1,0 2,0 1,5 1,5 2,0 2,0 2,5 2,5 3,0 4,0 5,0 P выкл. нас., бар 2,0 2,5 3,0 2,5 3,0 2,5 4,0 4,0 5,0 5,0 8,0 10,0 Общий объем бака, л Запас воды, л 19 5,70 7,33 4,43 4,99 6,56 2,53 7,09 5,37 7,46 6,02 8,11 8,35 24 7,20 9,26 5,60 6,31 8,28 3,20 8,96 6,79 9,43 7,60 10,24 10,55 50 15,00 19,29 11,67 13,14 17,25 6,67 18,67 14,14 19,64 15,83 21,33 21,97 60 18,00 23,14 14,00 15,77 20,70 8,00 22,40 16,97 23,57 19,00 25,60 23,36 80 24,00 30,86 18,67 21,03 27,60 10,67 29,87 22,63 31,43 25,33 34,13 35,15 100 30,00 38,57 23,33 26,29 34,50 13,33 37,33 28,29 39,29 31,67 42,67 43,94 200 60,00 77,14 46,67 52,57 69,00 26,67 74,67 56,57 78,57 63,33 85,33 87,88 300 90,00 115,71 70,00 78,86 103,50 40,00 112,00 84,86 117,86 95,00 128,00 131,82 500 150,00 192,86 116,67 131,43 172,50 66,67 186,67 141,43 196,43 158,33 213,33 219,70 750 225,00 289,29 175,00 197,14 258,75 100,00 280,00 212,14 294,64 237,50 320,00 329,55 1000 300,00 385,71 233,33 262,86 345,00 133,33 373,00 282,86 392,86 316,67 426,67 439,39 Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления: Включение насоса — 1,5 бар Выключение насоса — 3,0 бар Давление воздуха — 1,3 бар Запас воды составит 69 литров, что составляет примерно треть от всего объема. В заключение несколько слов о необходимом объеме гидроаккумулятора. Минимальный рекомендуемый объем вычисляется по следующей формуле: Vt = K x A max x ((Pmax+1) x (Pmin +1)) / (Pmax- Pmin) x (Pвозд. + 1) Amax – расчетный максимальный расход воды (литр/мин) К – коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже). Pmax –давление выключения насоса, бар Pmin – давление включения насоса, бар Pвозд. – давление в воздушной полости гидроаккумулятора, бар Мощность насоса, кВт 0,55-1,5 2,2-3,0 4,0-5,5 7,5-9,0 Коэффициент К 0,25 0,375 0,625 0,875 Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-40 У со следующими установками: Pmax = 3,0 бар Pmin = 1,8 бар Pвозд = 1,6 бар А max = 2,1 м³/ч (35 л/мин) K = 0,25 (так как мощность насоса находится в диапазоне 0,75 – 1,5 кВт) Vt = 31,41 литр Выбираем следующий ближайший объем гидроаккумулятора – 35 л. Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования. Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса. Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.   Удачных покупок!   Источник
