ST1803DHI — кремниевый NPN эпитаксиальный мезотранзистор — DataSheet

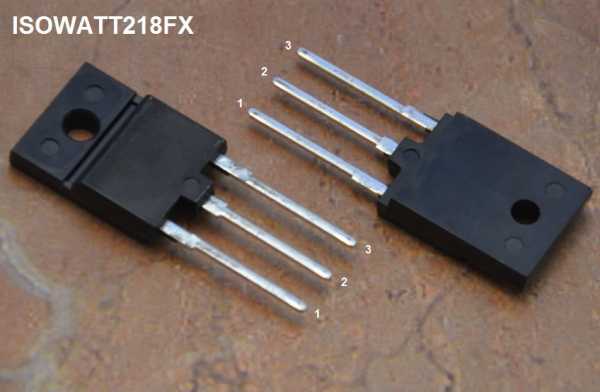

Корпус транзистора ST1803DHI и его обозначение на схемеОписание
Кремниевый NPN эпитаксиальный мезотранзистор для выходных каскадов строчной развертки телевизионных приемников.
Особенности:
- Новое поколение мощных высоковольтных транзисторов с высокой скоростью переключения.
- Высокое напряжение пробоя.
- Изолированный корпус.
- Широкая область безопасной работы.
- Встроенный демпферный диод.
Предельно допустимые и основные электрические параметры | ||||||
Символы | Параметр | Условия | Мин. значение | Тип. значение | Макс. значение | Единицы |
Vcbo | Напряжение коллектор-база | — | — | — | 1500 | В |
Vceo | Напряжение коллектор-эмиттер | — | — | — | 600 | В |
Vebo | Напряжение эмиттер-база | — | — | — | 7 | В |
Ic | Ток коллектора | — | — | — | 10,0 | А |
Ip | Ток коллектора импульсный (t≤5 мс) | — | — | — | 15,0 | — |
Ib | Ток базы | — | — | — | 4,0 | А |
Pc | Мощность, рассеиваемая на коллекторе | T = 25 °C | — | — | 50 | Вт |
Icbo | Обратный ток коллектора | Vcb = 1500 В, Veb = 0 В | — | — | 1,0 | мА |
Iebo | Обратный ток эмиттера | Veb = 4 В, Ic = 0 В | 130 | — | 400 | мА |
hFE | Коэффициент передачи тока в схеме ОЭ | Vce = 5 В, Ic = 4,5 А | 4 | — | 9 | — |
Vce_sat | Напряжение насыщения К-Э | Ic = 4,0 A, Ib = 0,8 А | — | 3 | 5 | В |
Vbe_sat | Напряжение насыщения Б-Э | Ic = 4,0 A, Ib = 0,8 А | — | — | 1,2 | В |
Vf | Падение напряжения на прямосмещенном диоде | I = 5,0 А | — | 1,5 | 2 | В |
Tf | Время спада импульса | индуктивная нагрузка | — | 0,3 | 0,6 | мкс |
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
rudatasheet.ru
аналоги, чем заменить, характеристики, аналог
Аналоги транзистора ST1803DHI:
Type | Pol | Struct | Pd | Vds | Vgs | Vgs(th) | Id | Tj | Qg | Tr | Cd | Rds | Caps |
BF993 | N | MOSFET | 0.2 | 20,00 | 20,00 | 0.05 | 150,00 | 6,00 | 50,00 | SOT143 | |||
BF994S | N | MOSFET | 0.2 | 20,00 | 17,00 | 0.05 | 150,00 | 1,00 | 50,00 | SOT143 | |||
BF994SR | N | MOSFET | 0.2 | 20,00 | 17,00 | 0.05 | 150,00 | 43587,00 | 50,00 | SOT143R | |||
SSTSD203 | N | MOSFET | 0.36 | 20,00 | 20,00 | 2,00 | 0.05 | 125,00 | 1,00 | 50,00 | SOT143 | ||
18N50 | N | MOSFET | 277,00 | 500,00 | 30,00 | 18,00 | 150,00 | 165,00 | 330,00 | 0.24 | TO3P TO263 TO220 TO230 TO220F1 TO220F2 | ||
18N50A | N | MOSFET | 173,00 | 500,00 | 30,00 | 18,00 | 150,00 | 53.3 | 264.6 | 0.26 | TO220 | ||
22N20 | N | MOSFET | 156,00 | 200,00 | 30,00 | 22,00 | 150,00 | 300,00 | 220,00 | 0.12 | TO220 TO220F | ||
640,00 | N | MOSFET | 139,00 | 200,00 | 30,00 | 18,00 | 150,00 | 150,00 | 190,00 | 0.18 | TO220 | ||
AM30N25-270P | N | MOSFET | 300,00 | 250,00 | 20,00 | 1,00 | 26,00 | 150,00 | 15,00 | 23,00 | 140,00 | 0.3 | TO220AB |
AM40N20-180P | N | MOSFET | 300,00 | 200,00 | 20,00 | 1,00 | 34,00 | 150,00 | 7,00 | 14,00 | 80,00 | 0.18 | TO220AB |
AM90N20-40P | N | MOSFET | 300,00 | 200,00 | 20,00 | 1,00 | 70,00 | 175,00 | 94,00 | 63,00 | 488,00 | 0.04 | TO220AB |
AOT11S60 | N | MOSFET | 178,00 | 600,00 | 30,00 | 11,00 | 150,00 | 20,00 | 37.3 | 0.399 | TO220 | ||
AOT11S60L | N | MOSFET | 178,00 | 600,00 | 30,00 | 43469,00 | 11,00 | 150,00 | 2,00 | 37.3 | 0.399 | TO220 | |
AOT11S65 | N | MOSFET | 198,00 | 650,00 | 30,00 | 4,00 | 11,00 | 150,00 | 20,00 | 42,00 | 0.399 | TO220 | |
AOT11S65L | N | MOSFET | 198,00 | 650,00 | 30,00 | 4,00 | 11,00 | 150,00 | 20,00 | 42,00 | 0.399 | TO220 | |
AOT14N50 | N | MOSFET | 278,00 | 500,00 | 30,00 | 43589,00 | 14,00 | 150,00 | 44,00 | 84,00 | 191,00 | 0.38 | TO220 |
AOT15S60 | N | MOSFET | 208,00 | 600,00 | 30,00 | 43680,00 | 15,00 | 150,00 | 22,00 | 58,00 | 0.29 | TO220 | |
AOT15S60L | N | MOSFET | 208,00 | 600,00 | 30,00 | 43499,00 | 15,00 | 150,00 | 22,00 | 58,00 | 0.29 | TO220 | |
AOT15S65 | N | MOSFET | 208,00 | 650,00 | 30,00 | 15,00 | 150,00 | 24,00 | 58,00 | 0.29 | TO220 | ||
AOT15S65L | N | MOSFET | 208,00 | 650,00 | 30,00 | 43527,00 | 15,00 | 150,00 | 24,00 | 58,00 | 0.29 | TO220 | |
AOT16N50 | N | MOSFET | 278,00 | 500,00 | 30,00 | 43589,00 | 16,00 | 150,00 | 42.8 | 84,00 | 191,00 | 0.37 | TO220 |
AOT20C60 | N | MOSFET | 463,00 | 600,00 | 30,00 | 5,00 | 20,00 | 150,00 | 76,00 | 145,00 | 0.25 | TO220 | |
AOT20N25 | N | MOSFET | 208,00 | 250,00 | 30,00 | 43589,00 | 20,00 | 150,00 | 31,00 | 167,00 | 0.17 | TO220 | |
AOT20N25L | N | MOSFET | 208,00 | 250,00 | 30,00 | 43589,00 | 20,00 | 150,00 | 31,00 | 167,00 | 0.17 | TO220 | |
AOT20N60 | N | MOSFET | 417,00 | 600,00 | 30,00 | 43589,00 | 20,00 | 150,00 | 61,00 | 125,00 | 273,00 | 0.37 | TO220 |
AOT20N60L | N | MOSFET | 417,00 | 600,00 | 30,00 | 43589,00 | 20,00 | 150,00 | 125,00 | 273,00 | 0.37 | TO220 | |
AOT20S60 | N | MOSFET | 266,00 | 600,00 | 30,00 | 20,00 | 150,00 | 32,00 | 68,00 | 0.199 | TO220 | ||
AOT20S60L | N | MOSFET | 266,00 | 600,00 | 30,00 | 43469,00 | 20,00 | 150,00 | 32,00 | 68,00 | 0.199 | TO220 | |
AOT22N50 | N | MOSFET | 417,00 | 500,00 | 30,00 | 43589,00 | 22,00 | 150,00 | 69,00 | 122,00 | 290,00 | 0.26 | TO220 |
AOT22N50L | N | MOSFET | 417,00 | 500,00 | 30,00 | 43589,00 | 22,00 | 150,00 | 83,00 | 122,00 | 290,00 | 0.26 | TO220 |
AOT25S65 | N | MOSFET | 357,00 | 650,00 | 30,00 | 4,00 | 25,00 | 150,00 | 30,00 | 87,00 | 0.19 | TO220 | |
AOT25S65L | N | MOSFET | 357,00 | 650,00 | 30,00 | 4,00 | 25,00 | 150,00 | 30,00 | 87,00 | 0.19 | TO220 | |
AOT27S60 | N | MOSFET | 357,00 | 600,00 | 30,00 | 27,00 | 150,00 | 33,00 | 80,00 | 0.16 | TO220 | ||
AOT27S60L | N | MOSFET | 357,00 | 600,00 | 30,00 | 4,00 | 27,00 | 150,00 | 33,00 | 80,00 | 0.16 | TO220 | |
AOT29S50 | N | MOSFET | 357,00 | 500,00 | 30,00 | 29,00 | 150,00 | 39,00 | 88,00 | 0.15 | TO220 | ||
N | MOSFET | 417,00 | 600,00 | 30,00 | 37,00 | 150,00 | 40,00 | 53,00 | 135,00 | 0.109 | TO220 | ||
AOT42S60L | N | MOSFET | 417,00 | 600,00 | 30,00 | 43680,00 | 39,00 | 150,00 | 53,00 | 135,00 | 0.099 | TO220 | |
AP16N50P | N | MOSFET | 173.6 | 500,00 | 30,00 | 4,00 | 16,00 | 50,00 | 630,00 | 0.4 | TO220 | ||
AP16N50P-HF | N | MOSFET | 173.6 | 500,00 | 30,00 | 4,00 | 16,00 | 150,00 | 50,00 | 630,00 | 0.4 | TO220 | |
AP18N20GP-HF | N | MOSFET | 89,00 | 200,00 | 20,00 | 18,00 | 150,00 | 21,00 | 185,00 | 0.17 | TO220 | ||
AP20WN170P | N | MOSFET | 83.3 | 200,00 | 20,00 | 3,00 | 18,00 | 150,00 | 28,00 | 160,00 | 0.17 | TO220 | |
AP60SL150AP | N | MOSFET | 143,00 | 600,00 | 20,00 | 5,00 | 20,00 | 150,00 | 19,00 | 65,00 | 0.15 | TO220 | |
AP65SL130AP | N | MOSFET | 178,00 | 650,00 | 20,00 | 5,00 | 43522,00 | 150,00 | 42,00 | 90,00 | 0.13 | TO220 | |
AP65SL130DP | N | MOSFET | 178,00 | 650,00 | 20,00 | 5,00 | 43522,00 | 150,00 | 36,00 | 90,00 | 0.13 | TO220 | |
AP65SL190AP | N | MOSFET | 147,00 | 650,00 | 20,00 | 5,00 | 20,00 | 150,00 | 29,00 | 60,00 | 0.19 | TO220 | |
AP65SL190DP | N | MOSFET | 147,00 | 650,00 | 20,00 | 5,00 | 20,00 | 150,00 | 19,00 | 60,00 | 0.19 | TO220 | |
AP80SL400AP | N | MOSFET | 152,00 | 800,00 | 20,00 | 5,00 | 12,00 | 150,00 | 23,00 | 60,00 | 0.4 | TO220 | |
APQ11BSN40A | N | MOSFET | 147,00 | 400,00 | 30,00 | 4,00 | 43507,00 | 150,00 | 101,00 | 181,00 | 0.4 | TO220 | |
AUIRFB4127 | N | MOSFET | 375,00 | 200,00 | 20,00 | 76,00 | 100,00 | 0.02 | TO220AB | ||||
AUIRFB4227 | N | MOSFET | 190,00 | 200,00 | 65,00 | 70,00 | 0.026 | TO220AB | |||||
AUIRFB4332 | N | MOSFET | 390,00 | 250,00 | 30,00 | 60,00 | 99,00 | 0.033 | TO220AB | ||||
AUIRFB4620 | N | MOSFET | 144,00 | 200,00 | 20,00 | 25,00 | 25,00 | 0.0725 | TO220AB | ||||
BRF20N60 | N | MOSFET | 208,00 | 600,00 | 30,00 | 20,00 | 150,00 | 140,00 | 1280,00 | 0.19 | TO220FL | ||
BUZ30AH | N | MOSFET | 125,00 | 200,00 | 21,00 | 0.13 | TO220 | ||||||
BUZ31H | N | MOSFET | 95,00 | 200,00 | 43599,00 | 0.2 | TO220 |
Автор: Редакция сайта
chem-zamenit.ru
Как проверить транзистор?
Проверка транзистора цифровым мультиметром
Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность.
Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя.
Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями.
Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром.
Для начала нужно понять, что биполярный транзистор можно условно представить в виде двух диодов, так как он состоит из двух p-n переходов. А диод, как известно, это ничто иное, как обычный p-n переход.

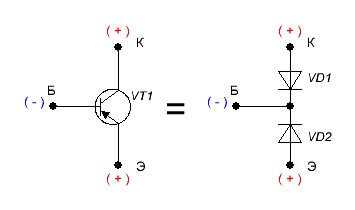

Вот условная схема биполярного транзистора, которая поможет понять принцип проверки. На рисунке p-n переходы транзистора изображены в виде полупроводниковых диодов.
Устройство биполярного транзистора p-n-p структуры с помощью диодов изображается следующим образом.
Как известно, биполярные транзисторы бывают двух типов проводимости: n-p-n и p-n-p. Этот факт нужно учитывать при проверке. Поэтому покажем условный эквивалент транзистора структуры n-p-n составленный из диодов. Этот рисунок нам понадобиться при последующей проверке.
Транзистор со структурой n-p-n в виде двух диодов.
Суть метода сводиться к проверке целостности этих самых p-n переходов, которые условно изображены на рисунке в виде диодов. А, как известно, диод пропускает ток только в одном направлении. Если подключить плюс (+) к выводу анода диода, а минус (-) к катоду, то p-n переход откроется, и диод начнёт пропускать ток. Если проделать всё наоборот, подключить плюс (+) к катоду диода, а минус (-) к аноду, то p-n переход будет закрыт и диод не будет пропускать ток.
Если вдруг при проверке выясниться, что p-n переход пропускает ток в обоих направлениях, то значит он «пробит». Если же p-n переход не пропускает ток ни в одном из направлений, то значит переход в «обрыве». Естественно, что при пробое или обрыве хотя бы одного из p-n переходов транзистор работать не будет.
Обращаем внимание, что условная схема из диодов необходима лишь для более наглядного представления о методике проверки транзистора. В реальности транзистор имеет более изощрённое устройство.
Функционал практически любого мультиметра поддерживает проверку диода. На панели мультиметра режим проверки диода изображается в виде условного изображения, который выглядит вот так.
Думаю, уже понятно, что проверять транзистор мы будем как раз с помощью этой функции.
Небольшое пояснение. У цифрового мультиметра есть несколько гнёзд для подключения измерительных щупов. Три, а то и больше. При проверке транзистора необходимо минусовой щуп (чёрный) подключить к гнезду COM (от англ. слова common – «общий»), а плюсовой щуп (красный) в гнездо с обозначением буквы омега Ω, буквы V и, возможно, других букв. Всё зависит от функционала прибора.
Почему я так подробно рассказываю о том, как подключать измерительные щупы к мультиметру? Да потому, что щупы можно элементарно перепутать и подключить чёрный щуп, который условно считается «минусовым» к гнезду, к которому нужно подключить красный, «плюсовой» щуп. В итоге это вызовет неразбериху, и, как следствие, ошибки. Будьте внимательней!
Теперь, когда сухая теория изложена, перейдём к практике.
Какой мультиметр будем использовать?
В качестве мультиметра использовался многофункциональный мультитестер Victor VC9805+, хотя для измерений подойдёт любой цифровой тестер, вроде всем знакомых DT-83x или MAS-83x. Такие мультиметры можно купить не только на радиорынках, магазинах радиодеталей, но и в магазинах автозапчастей. Подходящий мультиметр можно купить в интернете, например, на Алиэкспресс.
Вначале проведём проверку кремниевого биполярного транзистора отечественного производства КТ503. Он имеет структуру n-p-n. Вот его цоколёвка.
Для тех, кто не знает, что означает это непонятное слово цоколёвка, поясняю. Цоколёвка — это расположение функциональных выводов на корпусе радиоэлемента. Для транзистора функциональными выводами соответственно будут коллектор (К или англ.- С), эмиттер (Э или англ.- Е), база (Б или англ.- В).
Сначала подключаем красный (+) щуп к базе транзистора КТ503, а чёрный (-) щуп к выводу коллектора. Так мы проверяем работу p-n перехода в прямом включении (т. е. когда переход проводит ток). На дисплее появляется величина пробивного напряжения. В данном случае оно равно 687 милливольтам (687 мВ).
Далее не отсоединяя красного щупа от вывода базы, подключаем чёрный («минусовой») щуп к выводу эмиттера транзистора.
Как видим, p-n переход между базой и эмиттером тоже проводит ток. На дисплее опять показывается величина пробивного напряжения равная 691 мВ. Таким образом, мы проверили переходы Б-К и Б-Э при прямом включении.
Чтобы удостовериться в исправности p-n переходов транзистора КТ503 проверим их и в, так называемом, обратном включении. В этом режиме p-n переход ток не проводит, и на дисплее не должно отображаться ничего, кроме «1». Если на дисплее единица «1», то это означает, что сопротивление перехода велико, и он не пропускает ток.
Чтобы проверить p-n переходы Б-К и Б-Э в обратном включении, поменяем полярность подключения щупов к выводам транзистора КТ503. Минусовой («чёрный») щуп подключаем к базе, а плюсовой («красный») сначала подключаем к выводу коллектора…
…А затем, не отключая минусового щупа от вывода базы, к эмиттеру.

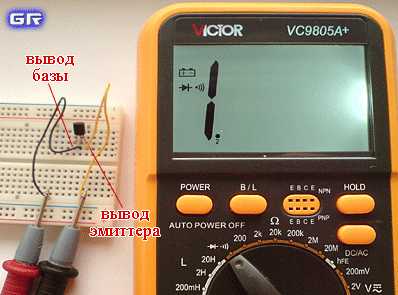

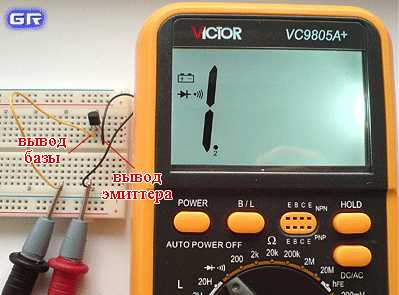

Как видим из фотографий, в обоих случаях на дисплее отобразилась единичка «1», что, как уже говорилось, указывает на то, что p-n переход не пропускает ток. Так мы проверили переходы Б-К и Б-Э в обратном включении.
Если вы внимательно следили за изложением, то заметили, что мы провели проверку транзистора согласно ранее изложенной методике. Как видим, транзистор КТ503 оказался исправен.
Пробой P-N перхода транзистора.
В случае если какой либо из переходов (Б-К или Б-Э) пробиты, то при их проверке на дисплее мультиметра обнаружиться, что они в обоих направлениях, как в прямом включении, так и в обратном, показывают не пробивное напряжение p-n перехода, а сопротивление. Это сопротивление либо равно нулю «0» (будет пищать буззер), либо будет очень мало.
Обрыв P-N перехода транзистора.
При обрыве, p-n переход не пропускает ток ни в прямом, ни в обратном направлении – на дисплее в обоих случаях будет «1». При таком дефекте p-n переход как бы превращается в изолятор.
Проверка биполярных транзисторов структуры p-n-p проводится аналогично. Но при этом необходимо сменить полярность подключения измерительных щупов к выводам транзистора. Вспомним рисунок условного изображения транзистора p-n-p в виде двух диодов. Если забыли, то гляньте ещё раз и вы увидите, что катоды диодов соединены вместе.
В качестве образца для наших экспериментов возьмём отечественный кремниевый транзистор КТ3107 структуры p-n-p. Вот его цоколёвка.
В картинках проверка транзистора будет выглядеть так. Проверяем переход Б-К при прямом включении.
Как видим, переход исправен. Мультиметр показал пробивное напряжение перехода – 722 мВ.
То же самое проделываем и для перехода Б-Э.

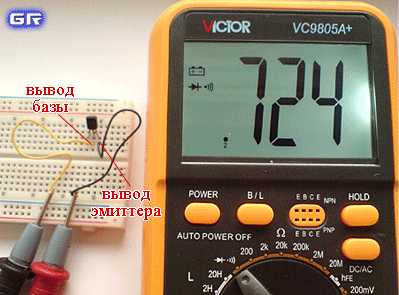

Как видим, он также исправен. На дисплее – 724 мВ.
Теперь проверим исправность переходов в обратном направлении – на наличие «пробоя» перехода.
Переход Б-К при обратном включении…
Переход Б-Э при обратном включении.
В обоих случаях на дисплее прибора – единичка «1». Транзистор исправен.
Подведём итог и распишем краткий алгоритм проверки транзистора цифровым мультиметром:
Определение цоколёвки транзистора и его структуры;
Проверка переходов Б-К и Б-Э в прямом включении с помощью функции проверки диода;
Проверка переходов Б-К и Б-Э в обратном включении (на наличие «пробоя») с помощью функции проверки диода;
При проверке необходимо помнить о том, что кроме обычных биполярных транзисторов существуют различные модификации этих полупроводниковых компонентов. К таковым можно отнести составные транзисторы (транзисторы Дарлингтона), «цифровые» транзисторы, строчные транзисторы (так называемые «строчники») и т.д.
Все они имеют свои особенности, как, например, встроенные защитные диоды и резисторы. Наличие этих элементов в структуре транзистора порой усложняют их проверку с помощью данной методики. Поэтому прежде чем проверить неизвестный вам транзистор желательно ознакомиться с документацией на него (даташитом). О том, как найти даташит на конкретный электронный компонент или микросхему, я рассказывал здесь.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
go-radio.ru
ST1803DHI транзистор (1803 NPN+VD+R 1500V 010A ISOWATT-218 ST1803DHI STM)
- Продукция
- Транзисторы
- ST…
Производитель: STM
Код товара: Т0000009876
Маркировка: ???
Количество приборов:
Параметры
Наименование | Значение | Единица измерения | Режим изменения |
---|---|---|---|
Проводимость | NPN | ||
Функциональное назначение выводов | 1=B 2=K 3=E | ||
> | B-E Rbe=25 Ohm K-E=VD | ||
Напряжение коллектор-база | 1 500 | V | @Ie=0 |
Напряжение коллектор-эмиттер | 600 | V | @Ib=0 |
Напряжение эмиттер-база | 7 | V | @Ik=0 |
Ток коллектора max | 10 | A | @25*C |
Ток коллектор импульсный max | 15 | A | @25*C |
Ток базы max | 4 | A | @25*C |
Коэфф. усиления при схеме вкл с ОЕ | 15 typ | @Ic=1A@Vce=5V | |
Коэфф. усиления при схеме вкл с ОЕ | 4…9 | @Ic=4A5@Vce=5V | |
Мощность рассеивания | 50 | W | @25*C |
Время включения | 5 | mks | @Ic=4A@IbOn-END=0A8@Lb=5mkH@Vbb=-2V5@16kHz |
Время выключения | 0,3 | mks | @Ic=4A@IbOn-END=0A8@Lb=5mkH@Vbb=-2V5@16kHz |
Температура рабочая | -65…+150 | *C |
elcom.zp.ua
Как проверить строчный трансформатор — TDKS. Ремонт строчной развертки.
КАК ПРОВЕРИТЬ TDKS
Нередко в ТДКС пробиваются выпрямительные диоды. Проверить их целостность можно прозвонив трансформатор мегомметром между аквадагом (присоской) и нижним выводом той же обмотки — выводом ABL.

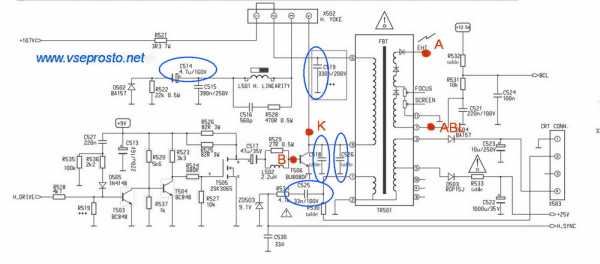

На картинке выводы обозначенные точками A и ABL. В исправном трансформаторе сопротивление будет в обе стороны бесконечно велико.
Шасси Beko 12.4 — проверка строчной развёртки
О НЕИСПРАВНОСТЯХ СТРОЧНОЙ РАЗВЕРТКИ,ШАССИ СОБРАННЫХ НА СОСТАВНОМ ТРАНЗИСТОРЕ BU808.
1. Если транзистор пробит, вытаскиваете его, и для начала меряете без него напряжение на коллекторе, точка К
2. Если напряжение выше нормы, регулируете до нормы, если не поддается, меняете регулируемый стабилитрон TL431 в блоке питания.
3. Конденсатор C517 МЕНЯЕТЕ ОБЯЗАТЕЛЬНО на новый.
4. Проверяете пайки на разъёме ОС, ТДКС, конденсаторов. Пропаиваете.
5. Если были плохие пайки на конденсаторах, обязательно выпаиваете, осматриваете и если найдёте почернение — меняете. То же делаете если обнаружите раздутость прямоугольных конденсаторов.
6. Конденсатор C514 проверяете на наличие КЗ. Пробивается часто.
7. Запаиваете транзистор BU808 или аналог спаянный вручную из двух транзисторов, диода и резистора:
http://www.vseprosto.net/2012/11/bu808dfi-2sc5388-analog-zamena-sostavnogo-tranzistora/
8. Не ленитесь убирать остатки канифоли и промывать щеткой со спиртом. Никто после вас не скажет что паял ламер, а вы будете видеть малейшие сопли от припоя, и непропаи.
9. Если транзистор выбивает повторно — проверяете ТДКС, и ВСЁ что подключено к коллектору транзистора, а так же собственную пайку. В первую очередь конденсаторы на 1600 вольт.
ПЕРИОДИЧЕСКИ ПРОБИВАЕТСЯ ВЫХОДНОЙ ТРАНЗИСТОР СТРОЧНОЙ РАЗВЁРТКИ.
Пробой транзистора может быть тепловой, а может электрический.
Электрический пробой бывает из за неисправного трансформатора, плохих паек в районе коллектора транзистора, транзистора не того типа, отсутствия диода в цепи Коллектор-Эмиттер, пробитых конденсаторов, завышенного напряжения питания.
Тепловой сами понимаете от чего бывает.
Если возникли сложности и нужна помощь — добро пожаловать на форум: http://vseprosto.net/forum
www.vseprosto.net
