Как прозвонить мультиметром – Что такое прозвонка, и как проверить цепь на обрыв мультиметром

Содержание

Как прозвонить проводку мультиметром в квартире (доме)

Если стоит задача проверить электрическую цепь на отсутствие разрывов (утечек), то необходимо ознакомиться с тем, как прозвонить провода мультиметром. Специализированный измерительный прибор незаменим при тестировании проводки. И даже если вы не профессиональный электрик, разобравшись с основными правилами безопасного использования мультиметра, вы сможете без труда определить проблемные участки в домашней электросети.

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

  • Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
  • Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
  • Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда цветовая маркировка проводов не позволяет точно определить нужный проводник.
  • Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие мультиметры способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

  • OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
  • ACV (может обозначаться V~) – измерение переменного напряжения.
  • DCV (может обозначаться V…) – измерение постоянного напряжения.
  • ACA (может обозначаться A~) – измерение переменного тока.
  • DCA (может обозначаться A…) – измерение постоянного тока.
  • Ω — измерение сопротивления.
  • hFE – измерение параметров транзисторов.
  • ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

  • COM(-) – общее гнездо для подключения черного провода.
  • VΩmA(+) – гнездо для подключения красного провода.
  • 10A…MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

Режим измерение сопротивления.
Режим проверки проводимости (прозвонка).
Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

  1. В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щит, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
  2. Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
  3. Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
  4. Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в распределительном щите через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить соединение проводов в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно  проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

  • На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в цветовой маркировке проводов, то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната)  опять должна быть обесточена.
  • Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
  • Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Показания мультиметра при прозвонке

Проверяя целостность провода, в первую очередь нужно позаботиться, чтобы его концы были очищены от изоляции. Прикасаясь щупами мультиметра к оголенным концам, вы получите определенный результат:

  1. Провод целый. В этом случае прозвучит сигнал, а показание прибора будет равно нулю (0) или значению сопротивления проводника (оно должно стремиться к нулю, например 0,01).
  2. Провод поврежден. Об этом свидетельствует единица (1), отображенная на экране и отсутствие сигнала зуммера. Единица показывает, что уровень сопротивления между щупами выше, чем предел измерений.

Как проверить целостность провода в режиме определения сопротивления

В мультиметрах, где отсутствует функция прозвонки, проверку целостности провода можно осуществлять в режим измерения сопротивления.

Определение сопротивления мультиметром

В данном случае щупы подключаются также, как и при прозвонке, а прибор выставляется в режим определения сопротивления (Ω).

Начинать измерения нужно на самом минимальном пороге шкалы прибора — например 200 Ом. Все действия такие же, как и при прозвонке. Нужно лишь следить за показаниями прибора. Если провод цел, то на дисплее отобразиться величина его сопротивления. Если есть обрыв, то сопротивление не отобразиться (OL — состояние перегрузки).

Видео по теме

Как видно, мультиметр, являясь специализированным прибором, очень востребован в быту. Рассмотренный режим прозвонки и определения сопротивления позволяет с легкостью диагностировать обрыв или замыкание в электропроводке (электрооборудовании).

poweredhouse.ru

Как прозванивать провода мультиметром на обрыв

Причин для прозвонки проводов может быть масса. Кому-то нужно проверить цепь на предмет разрывов и неисправностей, кому-то – определить короткое замыкание или узнать о неисправности самой проводки. Чтобы выполнить эту задачу, существуют мультиметры. С помощью них можно проверить неисправности у многих видов устройств – от утюгов до трансформаторов.

Как пользоваться устройством

Сам по себе мультиметр кажется сложным прибором. Но при определенных навыках пользоваться им очень просто.

Лучше всего использовать его для прозвонки. Чтобы её включить, ручку следует установить в нужное положение (где с диодом или звуковой волны). Тогда во время проверки прозвучит звуковой сигнал, оповещающий о замыкании контактов.

Можно обойтись без звука. Если в цепи обнаружатся разрывы, то на экране прибора высветится единица. Так происходит, когда сопротивление выходит из пределов. По идее, оно должно стремиться к нулю (при работе в бытовых сетях). Если поломок нет, на экране будут нормальные показатели.

Есть ряд моментов, на которые необходимо обратить внимание перед началом работы.

Вот они:

  1. Удобнее будет использовать специальные наконечники – «крокодилы». Они надеваются на концы измерительных проводов.
  2. Проверяемую цепь надо сначала обесточить и убрать даже слаботочные батарейки.
  3. Конденсаторы требуется разрядить. Иначе прибор может сгореть.
  4. К оголённым концам проводов прикасаться не стоит. Иначе показания могут оказаться искажены.
  5. Перед использованием необходимо проверять, работает ли сам прибор. Узнать это легко — один щуп прикладывается к другому в течение пары секунд.

Алгоритм того, как прозвонить провода мультиметром, выглядит следующим образом:

  • Включить режим прозвонки. Измерительные провода нужно поставить на соответствующие им гнёзда.
  • Провод чёрного цвета — гнездо с обозначением COM (или звёздочка), красного — гнездо R или Ω. Рядом с этим символом могут быть единицы измерения.
  • Включить прибор.
  • Проверить мультиметр, замкнув щупы. Сигнал обозначит, что всё в порядке.
  • У кабеля или провода, который будет проверяться, нужно оголить концы от изоляции, зачистить их до блеска, удалить окислу и т.д.
  • К очищенным участкам проводов надо прикоснуться щупами. Прибор будет показывать «0» и сигналить, когда всё в порядке. «1» и отсутствие сигнала говорят о поломке провода.

Иногда случается, что у устройства нет обозначения режима прозвонки. Это не беда, ведь можно воспользоваться режимом омметра. Принцип проверки изменится не сильно.

Способы определения поврежденных жил кабелей

Прозвонить многожильный кабель не так уж сложно. Сначала нужно зачистить все жилы. После проверяется, нет ли короткого замыкания: К каждой жиле друг за другом цепляется «крокодил», к остальным жилам в любой удобной последовательности прикасаются вторым щупом.

Прибор должен сигнализировать. Но отсутствие сигнала тоже будет сигналом, обозначающим отсутствие замыкания.

Если нужно определить, в порядке ли жилы, выполняются эти же шаги. Только перед этим все жилы, которые были зачищены, надо скрутить вместе. При поиске поломки учитывайте, что отсутствие сигнала хотя бы на одном из концов говорит о неисправности.

Как прозвонить предохранитель

Предохранители — устройства с защитной функцией. Они защищают элементы и электрическую цепь от перегревов, а также возгораний.

Он представляет собой маленькую колбочку с тонким проводом внутри. Большая сила тока, возникшая в цепи, заставит этот проводок разрушиться. Однако есть предохранители, где проводок не видно. По его целостности нельзя точно определить работоспособность всего предохранителя, потому что он мог оборваться у самого основания, где крепление.

Для этого:

  1. Включаем режим «прозвонки».
  2. Щупы прикладываются по обе стороны предохранителя.
  3. Когда сопротивление будет равно 0 Ом и прозвучит сигнал, это значит предохранитель рабочий.
  4. Если сопротивление окажется бесконечно большим, на что указывает цифра «1», а звука не будет, сомнений нет — этот предохранитель больше не рабочий.

Как прозвонить диод и светодиод

Диод может пропускать ток только в одном направлении, и эта особенность становится главным критерием при проверке его целостности. Чтобы проверить это, мультиметр должен работать в специальном режиме, в котором проверяются диоды.

Сначала нужно разобраться в конструкции самого диода. Это легко. У него есть анод и катод. На анод попадает плюс, на катод — минус, это обеспечивает течение тока. Если сделать наоборот, то эффекта не будет.

Для проверки обычного, не светодиода, щупы надо расставить по его концам — на катод и анод. Неважно, какие щупы к чему (аноду или катоду) подключать. Просто нужно подключить их раз, а после этого переключить, поменяв места. И сравнить показатели. В одном из случаев мультиметр должен измерить напряжение и показать его, а в другом на экране будет только единичка. По идее, красный щуп должен быть у анода, а чёрный — у катода, чтобы получить значение напряжения.

Светодиод проверяется так же. Единственное, что он будет действовать, когда плюс на аноде, а минус — на катоде.

Здесь щупы также подключаются к аноду и катоду, меняются местами, а потом сверяются значения. Если напряжение сначала есть, а потом — нет, значит, устройство исправно. Правда, когда в одном из случаев светодиод засветился, а в другом — нет, из этого уже легко сделать вывод.

Как прозвонить лампу

Когда режим прозвонки включён, поломки электрического соединения также можно определить мультиметром.

Чтобы проверить электролампу, следует пройти следующие шаги:

  1. Включить режим прозвонки.
  2. К центральному контакту подсоединяется первый щуп, второй — к боковому контакту.
  3. Если неисправность есть, то сигнал оповестит об этом, а на дисплее появится цифра в диапазоне от 3 до 200 Ом.

Такой тип проверки подходит для ламп с резьбовым цоколем, но не подходит для светодиодов и компактных люминесцентных ламп, ведь внутри них есть электронная схема. Провести проверку можно будет разве что стеклянной спирали КЛЛ. Тогда спираль отделяется от цоколя, а потом прозваниваются выводы, соединённые с платой.

Используя мультиметр, при необходимости можно определить сопротивление лампы. Это может быть полезным, если маркировка на колбе затёрлась и мощность лампочки не видно.

Как прозванивать электродвигатель

До проведения тестов электродвигателя следует его подготовить.

  • Обесточить.
  • Откалибровать мультиметр (щупы нужно замкнуть).
  • Осмотреть двигатель на предмет явных поломок, признаками которого может быть наличие горелого запаха, затопленности, отломанных деталей.

Все виды двигателей прозваниваются по тому же принципу. Однако есть некоторые моменты, на которые стоит обратить внимание. Рассмотрим их на принципе проверки трёхфазного и коллекторного двигателей.

Трёхфазный двигатель — это устройство, у которого есть катушки, соединённые между собой по схемам «звезда» или «треугольник». Качество обмотки, изоляции и контактов оказывают влияние работоспособность. Катушек в нём три.

  1. Проверить замыкание на корпус.
  2. Установить на мультиметре самое большое значение для замеров.
  3. Проверить его на готовность к работе.
  4. К корпусу подсоединяется один щуп, потом — второй.
  5. Щупами касаются всех фаз друг за другом (если сбои не обнаружились).

Если сопротивление окажется большим, то изоляция хорошая. Так же стоит помнить, что показания в этот момент будут выше нормы.

Далее следует проверить, всё ли в порядке с обмоткой, прозвонив концы. Если есть обрыв, то дальше проверять нет смысла.

Проверка витков — это следующий этап работ, который производится, если обрывов не обнаружено. Значения поломок при обмотке треугольником будут в больших значениях на концах А1 и А3. Если соединение по типу «звезда», то внимание обращается на цепь А3.

Для более серьёзной диагностики понадобятся иные приборы и услуги специалиста, а мелкие неисправности можно определить мультиметром.

Что касается коллекторных двигателей, то алгоритм их проверки выглядит так:

  • Требуется включить режим измерения сопротивления.
  • На ламелях коллектора оно измеряется при подключении попарно.
  • Между корпусом якоря и коллектором оно также замеряется.
  • Исследуются обмотки у статора.
  • Между выводами статора и корпусом тоже необходимо замерить сопротивление.

Замыкание определяется другим устройством.

Прозвонка трансформатора

Проверить трансформатор тоже не так уж сложно. Сначала нужно будет найти выводы обмоток. Чаще всего это понятно по обозначениям — маркерам. Они указывают номера выводов, а также тип. Иногда есть графические символы. Если трансформатор находится внутри устройства, то информация есть в спецификации и принципиальной схеме.

Мультиметр при проверке трансформатора может определить две проблемы. Это разрывы в обмотке и замыкания в ней же. Определяя разрыв, прозванивают все обмотки друг за другом. При этом нужен режим омметра. Тогда отсутствие сигналов, а также бесконечное сопротивление обозначит обрыв.

Стоит быть внимательным, если анализируется целостность той обмотки, у которой очень много витков. Тогда на экране прибора могут быть немного искажённые показатели из-за индуктивности.

Чтобы узнать, не произошло ли замыкание на корпусе, нужен немного иной алгоритм. Один щуп нужно подсоединить к выводу проводки, а второй касается всех остальных по очереди, а потом корпуса — важно очистить перед этим зону соприкосновения от лака, краски и т.д.

Прозваниваем проводку в квартире мультиметром

Поломки проводки в доме тоже легко распознать мультиметром. Однако процесс этот не самый быстрый. Допустим, одна из лампочек перестала гореть. Сначала нужно проверить её саму, предварительно отключив подачу тока, потом проверить щиток. Если с ним всё в порядке, а свет всё равно не горит, значит, неисправность всё-таки в проводке. Тогда надо начинать проверку абсолютно всех деталей цепи — патрона лампы, механизма выключателя, соединительной коробки. Такой подробный анализ не бесполезен и чаще всего целесообразен.

Прозвон проводки мультиметром происходит по такому алгоритму:

  1. Устройство переводится на прозвонку.
  2. Находится распределительная коробка. Там обычно расположен целый пучок проводов без маркировок.
  3. Используя индикаторную отвёртку, нужно протестировать провода. Автомат должен быть включён.
  4. Изоляционной лентой отметить необходимый провод. Это фаза.
  5. Нужно найти нуль. Мультиметр включается в другой режим, который измерит напряжение (ставится больше, чем надо найти).
  6. Первый щуп должен присоединиться к фазе, а другим проводится тестирование проводов один за другим.
  7. Мультиметр покажет значение 220 Вольт, когда провод обнаружится. Он тоже маркируется.
  8. Другие пары продолжают обозначаться изоляционными лентами и тестироваться по указанному алгоритму.

Используя мультиметр можно узнать о разрывах кабеля питания.

Выполняется это так:

Проводник первым делом нужно отключить от источника тока. Все провода отсоединяются, если проводник представляет собой многожильный кабель. Мультиметр переводится на прозвонку. К проводнику подлючаются щупы. Сопротивление будет равно нулю, если прибор в порядке.

Альтернативные способы прозвонки

Конечно, использование мультиметра – это не единственный вариант, который можно использовать для тестирования. Обойтись можно без помощи мультиметра, а создать устройство самостоятельно. А как прозванивать провода, уже известно из начала статьи.

Для этого потребуется:

  • Электрическая лампочка. С её помощью участок и будет проверяться. Лампочка нужна на 3,5 Вольт.
  • Соединительные провода.
  • «Крокодил» (коннектор).
  • Батарейка (в идеале 4,5 Вольта, квадратная).

Если правильно собрать устройство, то лампочка будет загораться, если проверяемый участок исправен и не реагировать, если есть какая-то поломка. Важно понять, что при использовании такого прибора нужно следовать технике безопасности, как при использовании мультиметра.

Подытоживая сказанное выше, легко сделать вывод, что мультиметр — необходимое и очень полезное устройство, которому стоит быть среди домашнего инструментария. С ним можно устранить маленькие и большие неисправности без помощи специалистов.

pauk.top

мультиметром, тестером на обрыв в квартире

Что значит прозвонить провод? Это значит проверить его целостность, что нигде на его пути нет обрыва.

Для того, чтобы быстро прозвонить начало и конец проводов или кабелей, какой-либо участок проводки, узнать какой провод в начале соответствует другому проводу в конце, нужно устройство, которым можно выполнить эту работу.

Такими устройствами являются мультиметры и тестеры для вызванивания электрических цепей.

Такие приборы прекрасно используются не только на производстве, но и в быту. Из нескольких режимов работы можно выделить режим «прозвонка». Как раз то таким режимом пользуются специалисты для проверки целостности электрической цепи.

Содержание статьи

Как прозвонить мультиметром

Для начала разберемся, какие величины измеряет прибор. Это: сила тока, напряжение и сопротивление. В данный момент нас интересует вызванивание проводов или кабелей с помощью этого аппарата.

Перед началом, нужно прибор установить в режим прозвонки. Он имеется у всех приборов со специальным значком диода.

Затем нужно проверить работоспособность нашего устройства. Щупы, которые идут в комплекте с прибором подсоединить в нужные гнезда. Показано на картинке ниже.

Замыкаем щупы между собой. Вы должны услышать характерный звук. Это означает, что электрическая цепь замкнута и обрыва между проводами щупа нет.

Тоже самое можно сделать с проверяемым проводом на его целостность. Если проверяемый провод длинный и проложен где-нибудь, например, в стене, то можно воспользоваться другим вспомогательным проводом-удлинителем.

Стоит не забывать, что все действия по поиску обрыва проводов или его целостности нужно проводить без подачи напряжения 220 В на проверяемый провод. Иначе прибор выйдет из строя.

Как прозвонить многожильный провод или кабель, если его конец находится на большом расстоянии от его начала?

Провода очищаются от изоляции с обоих концов кабеля. Затем проверяют провода на короткое замыкание между собой путем прикосновения щупами мультиметра к каждому проводу. Если прибор не издает звук, значит КЗ нет.

После этого можно проверить целостность проводов в кабеле. Все жилы с одного конца кабеля скручивают вместе, а жилы с другого конца проверяют путем прикосновения щупами проводов между собой. Прибор в таком случае должен издавать характерный звук, что означает целостность всех проводов в кабеле.

Если при прикосновении к какому-то проводу звука нет, значит на проводе обрыв.

Таким же способом можно вызванивать любые провода по парам, если это требуется.

Такая прозвонка хороша, когда много проводов одного цвета и невозможно определить, какой провод, куда идет.

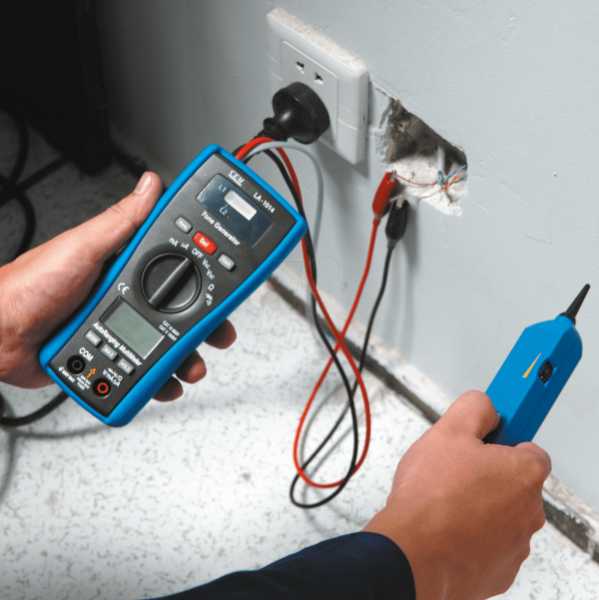

Тестер для прозвонки электрических цепей

На рынке большое разнообразие тестеров для прозвонки проводов и кабелей. Различие тестера от мультиметра заключается в том, что функционал у него по скромнее.

Основное предназначение — это вызванивание проводов и проверка напряжения. Поэтому многие виды тестеров являются не только прозвонкой, но и как индикатор напряжения.

Вполне естественно, что в каждом таком устройстве имеются батарейки для индикации и сигнала, которых по мере эксплуатации или времени нужно заменять.

Простую прозвонку можно изготовить самому в домашних условиях. Для этого нужно взять батарейку на 4,5 В, лампочку на 3,5 и кусок провода. Схема соединения самая простая.

Одним недостатком самых простых тестеров является невозможность проверить сопротивление высокоомных цепей.

Посмотрите видео о том, как пользоваться самой простой прозвонкой для электрических цепей.

Заключение

Вы узнали, что нужно, чтобы отыскать неисправность в электрических цепях, проверить целостность проводов. Конечно это не решит больших задач, если возникли более сложные проблемы.

Для этого придется использовать более сложную аппаратуру и без специалиста не обойтись. В следующих статьях мы постараемся раскрыть другие вопросы, не менее актуальные.

Автор публикации

0 Комментарии: 14Публикации: 26Регистрация: 06-02-2015

electromc.ru

цепь бронепровода при поломке электрической системы автомобиля

Мультиметр (ММ), часто называемый универсальным контроллером или тестером, позволяет проводить различные виды электрических измерений с помощью одного устройства. Каждому электрику, даже любителю, следует знать, как прозвонить провода мультиметром, проводить измерения напряжения, постоянного или переменного тока перед проведением ремонта электрооборудования.

Области применения мультиметра

Прибор чаще всего выполняет роль вольтметра, амперметра и омметра. Используется для проверки электрических сопротивлений или электрических компонентов. Они могут использоваться для тестирования батарей, бытовой электропроводки, электродвигателей и источников питания, а также в других измерительных приложениях:

  • постоянного напряжения и тока;
  • электрического сопротивления;
  • ёмкости;
  • частоты;
  • для прозвонки проводов и кабелей машин;
  • параметров транзисторов и диодов;
  • переменного напряжения и тока;
  • определение среднего и пикового значений;
  • измерения сопротивления с постоянным напряжением;
  • измерения сопротивления с постоянным током.

Виды измерительных тестеров

Мультиметр объединяет три разных типа счётчиков (амперметр, вольтметр и омметр) в одно устройство. Некоторые приборы могут выполнять другие типы измерений: например, могут измерять ёмкость конденсаторов, тестировать диоды или транзисторы.

Существует три типа мультиметров:

  1. Цифровой мультиметр (ЦММ), который отображает измерения на цифровом экране. Он наиболее часто используется для тестирования. Аналоговый мультиметр (АММ), часто используется для тестирования оборудования hi-fi. Он включает в себя преобразователь напряжения тока и магнитоэлектрический амперметр. Эта модель не требует батареи для измерения тока и напряжения.
  2. Мультиметры Fluke.

ЦММ имеет два щупа: положительный и отрицательный, обозначенные чёрным и красным цветом, источник питания 9 В (обычно батарейка «Крона»), ЖК-дисплей, ручки для выбора необходимого диапазона режимов, внутренней схемы, состоящей из схемы формирования сигнала, аналого-цифрового преобразователя. Преимуществами цифрового ММ являются его электронный дисплей, высокая точность прозвонки, способность считывать как положительные, так и отрицательные значения.

АММ сконструирован с использованием измерителя движущейся катушки и указателя для индикации показаний на шкале. Когда ток проходит через катушку, магнитное поле индуцируется в катушке, реагирующей с магнитным полем постоянных магнитов. Возникающая сила приводит к тому, что указатель, прикреплённый к барабану, отклоняется на шкале, указывая на текущее показание. Он состоит из пружин, прикреплённых к барабану, которые обеспечивают противоположно направленную к движению барабана силу для управления поворотом указателя.

Преимущества АММ в том, что он недорогой, не требует батареи, может измерять колебания показаний. Следует точно знать, как прозванивать мультиметром. Двумя основными факторами, влияющими на измерение, являются чувствительность и точность. Чувствительность относится к обратному току полного отклонения шкалы и измеряется в омах на вольт.

Fluke защищен от переходного напряжения. Это небольшое портативное устройство, используемое для прозвонки проводов мультиметром, измерения напряжения, тока и тестовых диодов. Он имеет несколько положений для выбора нужной функции. Fluke автоматически изменяет диапазон для выбора большинства измерений. Это означает, что величина сигнала не должна быть известна или определена для точного считывания, она непосредственно перемещается в соответствующий порт для желаемого измерения. Предохранитель защищён для предотвращения повреждения, если он подключён к неправильному порту.

Устройство мультиметра

Это инструмент, который можно успешно использовать для диагностики схем, изучения электронных компонентов. Также он отлично подходит для устранения неполадок. В измеритель встроен процессор, который позволяет пользователю измерять множество высокофункциональных электрических параметров.

Он состоит из таких частей:

  • дисплей;
  • ручка выбора;
  • порты;
  • зонды (провода или щупы) измерительные;
  • источник тока, «Крона».

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые устройства имеют освещённые дисплеи для лучшего просмотра в условиях низкой освещённости. Ручка выбора позволяет пользователю установить прибор на определение тока (мА), напряжения (V) и сопротивления (Ом).

Два датчика (щупа) подключены к двум портам на передней панели устройства. COM является обычным и почти всегда подключён к земле или минусу цепи. COM-зонд обычно чёрный, но нет никакой разницы между красным зондом и чёрным зондом, кроме удобства в измерении. 10A — специальный порт, используемый при измерении больших токов (более 200 мА). mAVΩ — это порт, к которому традиционно подключён красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (V) и сопротивление (Ω). У зондов есть разъем, который подключается к прибору.

Типы зондов

Большинство приборов включаются в режиме автокоррекции. Для этого устройства доступны множество различных типов измерительных проводов (щупов). Вот некоторые из них:

  1. IC-крючки. Это различные свинцовые кабели для подключения к источникам питания, осциллографам, генераторам функций и т. д. Кабели имеют красные / чёрные пары.
  2. Пинцетные зонды соединяются с существующим оборудованием с окантованными разъёмами и позволяют легко тестировать мелкие детали одной рукой. Большие пластмассовые пинцеты легко удерживаются и обозначены полярностью.
  3. Игольчатые зонды отлично подходят для подключения к источникам питания и осциллографам.

Проверка напряжения

Цифровой прибор заменил аналоговый в качестве тестового устройства, потому что им легче читать показатели измерений. Они более компактны и имеют большую точность. Прибор выполняет все стандартные функции аналогового устройства переменного и постоянного тока.

Проверка работоспособности прибора:

  1. Концы зондов заворачивают между собой, при исправности он покажет ноль или тысячные доли Ом, из-за сопротивления между зондами.
  2. При разрыве показывает единица.
  3. Некоторые приборы имеют опцию прозвонки, тогда при замыкании зондов звучит зуммер.

Устройство практически универсально. Оно способно работать в нескольких режимах. Режим измерения прибора:

  • включение OFF;
  • напряжение переменное ACV;
  • напряжение постоянное DCV;
  • ток переменный ACA;
  • ток постоянный DCA.

Пользоваться прибором просто. Определение напряжения (U), допустим, батареи в автомобиле, которое на клеммах приблизительно 12 В. Действия будут такими:

  • Подключаем щупы — красный к VΩmA, чёрный в разъём COM. Прибор используем в качестве вольтметра, с параллельной схемой подключения к сети.
  • Включить прибор, переключатель установить на 20 В.
  • Подключить щупы к батарее, чёрный (COM) к минусу -выход батареи, красный щуп (V) к плюсу. Устройство отобразит значение напряжения. Если на дисплее будет видна только 1 — это указывает на то, что выбран небольшой диапазон .

Измерение постоянного тока

В данной схеме измеряется постоянный ток (DC). Ряд приборов, например, как DT 830V, применяется для замеров исключительно тока DCA. При замерах тока прибор, применяют в качестве амперметра с параллельным подключением к объекту. Порядок действия при определении электротока:

  1. Соединение зондов: чёрный — гнездо COM, красный — гнездо VΩmA (до 200 мА) и переключатель на значке DCA, разъем 10А (200 мА — 10 А) и рычаг переключателя ММа на сектор 10А. При сомнении замеры должны начинаться с самого большого показателя шкалы. Подключить М. М. к цепи измерения и включите его, установить в нужное положение переключатель, разрываем электроцепь, в разрыв которой подключаем: красный кабель (V) — к плюсу у полюса источника питания, а чёрный провод (COM) к минусу. Дисплей отображается текущее значение тока.
  2. Надо быть предельно осторожным, если прибор ошибочно будет подключён в режиме вольтметра параллельно, может выйти из строя не только предохранитель и сам прибор.
  3. Нельзя измерять большие токи в переключателе мультиметра установленного на 200 мА, без этого будет отказ плавкого предохранителя ММ (потребуется его замена на 200 мА, 250 В). Вход мультиметра на 10A, вообще, не защищённый никаким предохранителем! Измерять большой ток нужно очень быстро и нельзя держать ММ включённым продолжительный период, иначе может произойти реальный сбой прибора. Многие производители прибора рекомендуют измерять ток более 5А примерно 15 сек.

Контроль сопротивления тестером

Его используют в качестве омметра для замеров активного сопротивления. Измерение можно начинать и с низкого, и с высокого диапазона, в отличие от измерений тока и напряжения. ММ включается параллельно измеряемому объекту. Предварительно обесточив электроцепь, иначе произойдёт сбой и поломка прибора измерения. Порядок действия:

  • Обесточить силовую цепь.
  • Отсоедините индикатор от цепи.
  • Подключить кабели: чёрный — COM, красный VΩmA. Переключатель — положение Ω.
  • Подключить датчики мультиметра, на его дисплее отобразится искомое сопротивление .

Следует помнить о правилах ТБ. При использовании ММ в режиме омметра обязательно:

  • Эклектическая цепь измерения полностью отключается от электросети.
  • Правильно выбранный диапазон мультиметра даёт более правильный результат.
  • Если показание — единица, то изменить диапазон на больший.
  • При замере небольших сопротивлений следует учитывать сопротивление датчиков.
  • При больших значениях сопротивления (Мом) установления показателя происходит медленно.
  • Проверка работоспособности проводится путём соединения омметровые зонды друг с другом, показания должно равняться нулю. Если они отличаются от нуля, например, из-за не родных зондов или разряженной кроны, делают поправку к показателю прибора на эту величину 0.

Тестирование высоковольтных проводов

Мультиметр в режиме омметра можно использовать для проверки проблем с высоковольтными проводами (бронепровод), если автомобиль имеет прерывистый сбой в сети высокого напряжения (свечной). Перед тем как приступать к такой процедуре, рекомендуется изучить инструкцию.Порядок измерения:

  1. Включите цифровой ММ, затем поверните диск управления в положение сопротивления. Сопротивление измеряется в омах и обозначается на циферблате столичной греческой буквой омега.
  2. Подключите красный (положительный) зонд ММ к положительному внешнему полю катушки зажигания.
  3. Прикоснитесь к чёрному (отрицательному) зонду ММ к внешней отрицательной стойке устройства для измерения сопротивления первичной катушки. Если показания отличаются от показанного в руководстве автомашины, необходимо заменить катушку зажигания.
  4. Подключите чёрный зонд ММ к центральной отрицательной клемме катушки зажигания. Это создаёт сопротивление для вторичной катушки. Опять же, если тестируемое сопротивление не является тем, что дано в руководстве для владельцев авто, катушка зажигания не рабочий и нарушена целостность системы

Проверка кабелей зажигания

Кабель зажигания должен быть подвергнут тщательному визуальному контролю. Если он пористый, имеет трещины на изоляции, окисленные контакты или другие повреждения, проводку необходимо заменить. Если кабель зажигания выглядит нормально, его функция может быть измерена с помощью прозвонки проводов мультиметром:

  1. Установите омметр на 20 кОм.
  2. Прикрепите один контакт к концу кабеля.
  3. Прочтите результат на цифровом табло прибора.

Важно помнить! Несовпадение показаний прибора свидетельствует о неправильной работе проводки. Значения допустимого сопротивления:

  1. Кабель зажигания сердечник медный: от 1 до 6, 5 кОм.
  2. Индуктивный резистор и углеродный резистор: значение определяется на основе сопротивления, умноженного на длину кабеля (плюс допуск).
  3. Кабели зажигания сопротивление индуктивное: от 2, 2 кОм до 8 кОм.
  4. Кабели зажигания резистор углеродный: от 10 кОм до 23 кОм.

Проверка провода на обрыв мультиметром

Разбитый провод может вызвать сбой в автомобиле или части его оборудования, что особенно опасно в движущемся транспортном средстве.

С помощью мультиметра можно найти повреждения проводы, даже если оно скрыто внутри изоляции. Проверить высоковольтные провода мультиметром можно следующим образом:

  1. Отключите источник питания к транспортному средству или части оборудования, которое содержит провод, необходимый для проверки. Используйте гаечный ключ, если вам нужно отсоединить кабель аккумулятора.
  2. Внимательно проверьте соединения на обоих концах провода на предмет повреждений, если они легко доступны. Слегка потяните за концы проводов, где они крепятся к разъёмам, чтобы убедиться, что они надёжно закреплены.
  3. Пощупайте длину провода с помощью указателя и большого пальца, уделяя особое внимание любым недостаткам изоляции провода. При необходимости используйте небольшое зеркало и фонарик, чтобы охватить места, где у вас минимальный доступ. Вы можете заподозрить любые проблемы, если в изоляции обнаружены признаки повреждения, в том числе затемнённые пятна, которые могут указывать на перегрев, что могло привести к разрыву провода внутри изоляции.
  4. Отсоедините разъем, к которому подключён провод, и проверьте наличие повреждений.
  5. Возьмите ММ и установите его на непрерывность или самый низкий диапазон шкалы Ом.
  6. Включите ММ и прикоснитесь к одному из зондов к металлической клемме, которая удерживает бронепроводы к разъёму, а другой — к открытой части провода, где он входит в разъем. Отодвиньте бронь провод, чтобы проверить ложное соединение, когда вы зондируете терминал. Показание М. М. должно показывать нулевое сопротивление. Если на дисплее отображается бесконечное сопротивление, провод неправильно подключён к терминалу. Проверьте терминал на другом конце провода, если он оснащён разъёмом.
  7. Подключите один из измерительных датчиков к одному концу провода, а другой — к другому концу провода. Используйте зажимы крокодильчика на датчиках, чтобы они подключались к концам проводов. Если в проводе есть разрыв, прибор будет показывать бесконечное сопротивление.
  8. Вставьте штырь около 5−7 см от точки на проводе, где вы подозреваете, что есть разрыв шлейфа. Вставьте другой контакт на другую сторону провода Подключите зонд ММ к контактам, прозвонить. Если на дисплее ММ отображается бесконечное сопротивление, то в этом месте и есть разрыв провода.

Вышеуказанный порядок измерения является общим, для более точного порядка проведения измерения необходимо тщательно ознакомится и выполнять инструкцию завода изготовителя мультиметра.

obinstrumentah.info

проверка проводки на обрыв, целостность и сопротивление изоляции

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно проверить сопротивление изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы ~ или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

  1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
  2. Ручку измерителя нужно установить в положение 20 Ом;
  3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
  4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

  1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
  2. Режим измерения выбирается тот же — проверка сопротивления;
  3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
  4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
  5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме, с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

pochini.guru

Использование мультиметра для прозвонки электродвигателя, проверка обмотки

Электродвигатели применяются во многих бытовых устройствах, поэтому если прибор, в котором установлен агрегат начинает барахлить, то, во многих случаях, диагностические мероприятия следует начинать с прозвона обмотки движка. Как прозвонить электродвигатель мультиметром, и сделать это правильно, будет подробно описано ниже.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе. Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора. Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Ещё одним важным условием для того чтобы прозвонить электрический агрегат правильно, является полное приостановление каких-либо других дел и полностью посвятить время на выполнение диагностических работ, иначе можно легко пропустить какой-либо участок обмотки электродвигателя, в котором и может быть причина неполадок.

Прозвонка асинхронного двигателя

Данный вид электродвигателя довольно часто используется в бытовых устройствах работающих от сети 220 В. После демонтажа агрегата из прибора и визуального осмотра, при котором не будут обнаружено короткое замыкание, диагностика осуществляется в такой последовательности:

  1. Произвести замеры сопротивления между выводами двигателя.
    Данная операция может быть осуществлена мультиметром, который должен быть переведён в режим измерения сопротивления до 100 Ом. Исправный асинхронный двигатель должен иметь между одним крайним и средним выводом подключаемой обмотки сопротивление около 30 — 50 Ом, а между другим крайним и средним контактом — 15 — 20 Ом. Данные измерения указывают на полную исправность пусковой и основной обмотки агрегата.
  2. Провести диагностику утечки тока на «массу».
    Чтобы прозвонить агрегат на утечки электрического тока, необходимо перевести режим работы мультиметра в положение измерения сопротивления до 2 000 кОм и поочерёдным соединением каждой клеммы с корпусом электродвигателя определить наличие или отсутствие повреждения изоляции. Во всех случаях, на дисплее мультиметра не должно отображаться каких-либо показаний. Если для измерения утечки используется аналоговый прибор, то стрелка не должна отклоняться в процессе проведения диагностических манипуляций.

Если в процессе измерений были выявлены отклонения от нормы, то агрегат необходимо разобрать для более детальных исследований. Наиболее распространённой поломкой асинхронных электродвигателей является межвитковое замыкание. При такой неисправности, прибор перегревается и не развивает полной мощности, а если эксплуатацию устройства не прекратить, то можно полностью вывести из строя электрический агрегат.

Чтобы прозвонить межвитковые замыкания, мультиметр переводится в режим измерения сопротивления до 100 Ом.

Необходимо прозвонить каждый контур статора, и сравнить полученные результаты. Если величина сопротивление в одном из них будет существенно отличаться, то таким образом можно с уверенностью диагностировать межвитковое замыкание обмотки асинхронного электродвигателя.

Как прозвонить коллекторный двигатель

Коллекторный агрегат также можно прозвонить мультиметром. Данный тип электродвигателей используется в цепи постоянного тока. Коллекторные двигатели переменного тока встречаются реже, например в различных электроинструментах. Наиболее качественно прозванивать такие изделия можно в том случае, если полностью разобрать электрический двигатель.

Проверить якорь электродвигателя, а также прозвонить обмотку статора можно будет с помощью мультиметра, который должен быть переведён в режим измерения сопротивления до 200 Ом. Наиболее часто статор коллекторного агрегата состоит из двух независимых обмоток, которые и требуется прозвонить мультиметром для определения их исправности. Точное значение данного показателя, можно узнать в документации к электродвигателю, но о работоспособности обмотки можно судить в том случае, если прибор покажет небольшое значение сопротивления.

В мощных двигателях постоянного тока электрооборудования автомобиля, значение сопротивления статора будет настолько малым, что его отличие от короткозамкнутого проводника, может составлять десятые доли Ома. Менее мощные устройства имеют сопротивление обмотки статора в пределах 5 — 30 Ом.

Для того чтобы прозвонить мультиметром обмотки статора коллекторного электродвигателя, необходимо соединить щупы измерительного прибора с выводами данных обмоток. Если в процессе диагностических мероприятий будет выявлено отсутствие сопротивления даже в одном контуре, дальнейшая эксплуатация агрегата не осуществляется.

Ротор коллекторного электродвигателя состоит из значительно большего количества обмоток, но проверка якоря не займёт много времени. Для того чтобы прозвонить эту деталь, необходимо включить мультиметр в режим измерения сопротивления до 200 Ом и расположить щупы мультиметра на коллекторе таким образом, чтобы они находились на максимальном удалении друг от друга.

Таким образом щупы займут место щёток двигателя и одну из нескольких обмоток якоря можно будет прозвонить. Если мультиметр покажет какое-либо значение, то не снимая щупов измерительного устройства с коллектора, следует провернуть слегка ротор, до момента соединения следующей обмотки со щупами устройства.

Таким образом проверить обмотку можно без особых усилий. Если мультиметр покажет примерно одинаковое значение сопротивления каждого контура, то это будет означать, что якорь устройства абсолютно исправен.

Для того чтобы правильно прозвонить данный тип двигателя, необходимо осуществить проверку возможной утечки электрического тока на «массу».

Это нарушение может привести не только к выходу из строя электродвигателя, но и к увеличению вероятности получения электротравмы. Проверить якорь и статор коллекторного двигателя на пробой не составит большого труда, для этого необходимо включить режим измерения сопротивления до 2 000 кОм. Для проверки статора достаточно подключить одну клемму к корпусу, а вторую к одной из обмоток.

Чтобы прозвонить эту часть электродвигателя правильно, во время выполнения данной операции запрещается прикасаться руками к металлической части щупов мультиметра, или к корпусу статора и проводки измеряемого контура. Если не придерживаться этого правила, то можно получить ложноположительные результаты, так как через тело человека будет проходить достаточный электрический потенциал. В этом случае мультиметр покажет сопротивление человека, а не «пробой» между корпусом статора и обмоткой.

Аналогичным образом измеряется и возможная утечка электротока на корпус якоря электродвигателя.

Чтобы прозвонить отсутствие «пробоя» на массу устройства, необходимо поочерёдно присоединять щупы мультиметра к корпусу и различным обмоткам ротора электромотора.

Для того чтобы прозвонить различные типы электродвигателей с помощью мультиметра, необходимо приобрести мультиметр, который имеет режим измерения сопротивления.

Сверхточность, при осуществлении подобных действий, не требуется, поэтому можно с успехом использовать дешёвые китайские устройства. Прежде чем прозвонить обмотки двигателя мультиметром, необходимо убедиться в его исправности.

Следует также иметь в виду, что неисправность электродвигателя может иметь различные признаки. Даже в том случае если электрический прибор находится в рабочем состоянии, но обороты двигателя не достигают максимального значения, следует незамедлительно прозвонить возможные повреждения обмоток.

После того как будет произведены все диагностические мероприятия, и электродвигатель будет отремонтирован, производится испытание устройства прежде чем устанавливать его в бытовой прибор или инструмент.

При осуществлении любых электромонтажных или диагностических работ, необходимо полностью отсоединить прибор от сети 220 В. или трёхфазного тока.

evosnab.ru

Как прозвонить мультиметром — Всё о электрике в доме

Как прозвонить провод мультиметром – нюансы процесса

Нередко в домашних условиях необходимо обнаружить причину, по которой какая-то из электрических сетей не работает. К примеру, не зажигается светильник в комнате. Причин здесь несколько: перегорела лампочка в светильнике, прогорели контакты в патроне или в выключателе, оказалась пробита электрическая проводка. Самая неприятная причина – последняя. Но как определить, что в проводке образовался обрыв? Вариант только один – прозвонить электрический питающий провод, для чего можно воспользоваться мультиметром. Конечно, кроме этого прибора есть и другие варианты, но этот самый надежный. Итак, как прозвонить провода мультиметром – решение вопроса.

Начнем с того, что с помощью мультиметра можно тестировать проводку на величину таких показателей как сила тока и напряжение. При этом провода должны быть под напряжением. Прозвонка на определение наличия обрыва – это определение величины сопротивления проводника, то есть, оно присутствует или отсутствует. Так вот, если мультиметр показывает на дисплее «0», значит, провода целые, и обрыва в них нет. Если сопротивление на дисплее показывается, то это говорит о том, что обрыв есть. В принципе, вот так все просто. Единственное, на что необходимо обратить внимание, это на то, что при тестировании проводки на сопротивление, в ней не должно быть напряжения.

Настройка мультиметра

В первую очередь необходимо настроить прибор в режиме омметра. Чтобы вы поняли, как это сделать правильно, посмотрите на фотографию ниже, где стрелками указаны все позиции. Но нас интересует позиция «Прозвонки», именно на нее и надо выставить рукоятку прибора.

Теперь необходимо проверить сам тестер. Для этого соедините между собой два щупа (красный и черный), на дисплее должен высветиться «ноль» или показатель чуть больше него. Это говорит о том, что прибор работает правильно.

Так как нашу задачу определяет вопрос, как прозвонить провод, то мы уверены в том, что в разводке не установлены другие электрические элементы, которые могут аккумулировать электрический потенциал. То есть, перед нами линейный проводник или из меди, или из алюминия.

Прозвонка проводов

Режим прозвонки проводов мультиметром заключается в том, что необходимо к двум концам провода подсоединить щупы прибора и определить, есть ли в проводе сопротивление. Кстати, многие тестеры (современные) обладают функциями сигнального оповещения. То есть, вы проводите тестирование, и наличие сопротивления подтверждает писк прибора. Очень удобно.

Но тут есть одна загвоздка. Хорошо, если проверяется провод, который только будет использоваться в монтаже электропроводки. Проблем с подключением щупов не возникнет, ведь длина проводков самих щупов достаточно короткая. Но как прозванивать провода, которые уже заложены, к примеру, проверяется старая электрическая проводка.

Давайте рассмотрим это на примере, все того же светильника. Итак, к нему подключаются два провода: фаза и ноль. Для тестирования надо будет разъединить подключение проводов к источнику света и концы двух линий скрутить между собой. То есть, надо будет закоротить линию, сделать из нее кольцо. Но учтите, что до этого надо будет в распределительной коробке оба провода отсоединить от питающих контуров. Теперь тут же в распредкоробке надо подключить щупы к двум проводам и провести тестирование мультиметром.

И если прибор показывает обрыв, то ваша задача провести ремонт электропроводки или провести монтаж новой. В том случае если решаете делать ремонт, то необходимо определить место обрыва. Для этого надо будет воспользоваться специальными приборами. К примеру, отечественный экземпляр, который носит название «Дятел». Сначала надо будет на проводку подать напряжение, а уж затем проводить определение места обрыва провода.

Этот способ проверки проводов подойдет и для автолюбителей. Нередко система зажигания выходит из строя только потому, что в ней не работают высоковольтные провода. Конечна, причина может быть и не в них, но проблема эта присутствует. Здесь делается все точно так же, как было описано выше. Единственное – это показатели на экране мультиметра. Так вот, если прибор на дисплее показывает цифры от 3,5 до 10 кОм (пределы надо будет сначала выставить на самом приборе), то такие провода считаются целыми. Если значение сопротивления превышает 10 кОм, то в проводах есть обрыв, их вам придется заменить на новые. Правда, необходимо оговориться, что указанный диапазон не является стандартным, все будет зависеть от марки автомобиля. Но как показывает практика, разброс допустимых значений может составить 2-4 кОм.

В принципе, все виды кабелей тестируются по одному и тому же принципу. Даже генератор, в основе которого лежит медный провод, проверяется на обрыв точно также. Не будем упоминать проверку бронепровода или других видов силовых кабелей.

Заключение по теме

Наша задача балы простой, разобраться в вопросе, как проверить мультиметром кабель на наличие обрыва? Скажем прямо, что это самый надежный способ, в котором используется самый универсальный прибор. Если в нем разобраться, то в домашних условиях определить, был ли обрыв провода или нет, не составит большого труда.

Как правильно проверить сопротивление мультиметром

  • Как проверить трансформатор мультиметром

  • Как измерить силу тока мультиметром

    Как прозвонить провода мультиметром

    Подготовка мультиметра

    Для того чтобы прозвонить провода и кабели годится недорогой мультиметр, в котором имеется режим измерений сопротивлений. В качестве примера возьмем мультиметр DT — 838.

    Как прозвонить провода мультиметром

    Для прозвонки проводов и кабелей используют два режима измерений — это «200 Ω» и изображение звука. Отличие этих режимов состоит в том, что в режиме «200 Ω» при прозвонке на дисплее отображается значение сопротивления близкое к нулю при целом проводе, и 1 при его обрыве.

    В режиме звуковой сигнализации на дисплее высвечивается величина сопротивления при прозвонке и добавляется звуковая сигнализация. Появление звукового сигнала означает сопротивление провода близкое к нулю. А отсутствие его, высокое сопротивление или обрыв провода.

    Такая звуковая сигнализация удобна при прозвонке в труднодоступных местах, где нет возможности наблюдать за дисплеем мультиметра. Однако перед тем как прозвонить высоковольтные провода мультиметром в автомобиле, предел измерения ставят на «20 К», так как сопротивление целого высоковольтного провода лежит в пределах от 3,5 до 10 К.

    Прозвонка проводов в режиме зуммера

    До прозвонки провода мультиметром, щуп с проводом черного цвета вставляют в гнездо «COM, а щуп красного цвета в гнездо в «ΩVmA». Переключатель режимов нужно поставить на предел измерения «200 Ω» или звуковой сигнализации. Перед прозвонкой проводов и кабелей щупы соединяют между собой для проверки работоспособности прибора.

    Как прозванивать провода

    Перед измерениями важно зачистить концы проводов от изоляции и снять окись с жил кабеля. Окись на проводах может иметь высокое сопротивление, которое будет выше предела величины выбранного режима сопротивления прибора, что даст неверные показания.

    До прозвонки нужно снять с электропроводки напряжение сети, в автомобиле снять клеммы с аккумулятора. Если в цепи прозвонки проводов имеются конденсаторы, тогда их нужно разрядить, накоротко закоротив вывода. Все эти предостережения помогут избежать поломки мультиметра и дадут более достоверные результаты.

    Для удобства при прозвонке используют специальные зажимы для проводов — «крокодилы». «Крокодил» одевается на щуп и зажимается на участке провода. Использование таких зажимов увеличивает удобство при работе с проводами, так как освобождаются руки.

    Короткие кабели и провода можно прозванивать с одного конца, а длинные провода нужно хорошо очищать от окислов и скручивать между собой с одной стороны. Тогда процесс прозвонки осуществляется только на одной стороне. Прозвонить провода можно и без мультиметра. Для таких целей электрики используют специально сделанную «прозвонку», состоящую из батарейки и лампочки. Также для проверки кабелей и проводов используют звуковой генератор и наушники.

    Прозвонка на батарейке с лампочкой

    Определение неисправности в электропроводке

    Нахождение неисправностей в сети квартиры рассмотрим на примере стандартной электропроводки. Перед электрическими работами нужно снять напряжение с вводного автомата в электрощите. Если выбивает автомат в щите, то порядок нахождение короткого замыкания таков:

    1. Снимают напряжение с выбитого вводного автомата, откручивают провода с нижних клемм автомата, с нижних клемм автомата кабель должен идти на нагрузку.
    2. Прозванивают отключенные провода фазы и нуля на щите. Если имеется короткое замыкание, раскручивают все провода в первой распределительной коробке от электрощита и прозванивают их. Каждый провод в коробке до того как раскрутить, маркируют, одну скрутку под одним номером. Находят направление (комнату) электропроводки с коротким замыканием.
    3. Перед прозвонкой во всех комнатах должны быть выключены все осветительные приборы, вытащены вилки из розеток. Если всё отключено, а короткое замыкание присутствует в распредкоробке этой комнаты, раскручивают провода в коробке и мультиметром ищут короткое замыкание, отдельно для каждой розетки и освещения. Если при включенном освещении происходит короткое замыкание, неисправность ищут в лампе патроне, люстре.
    4. Найденный участок электропроводки с коротким замыканием нужно менять. Если электропроводка скрытая, тогда нужно ее вскрывать (что затратно) или сверху по стене провести кабельный канал. Кабельный канал немного портит вид, но затраты минимальные.
    5. Если неисправность проводки в обрыве, то место обрыва находят при включенном вводном автомате на отсутствие напряжения. Режим мультиметра ставят на «

    750V», не путайте с режимом измерения сопротивления, иначе мультиметр сгорит. Точное местонахождение обрыва можно найти, если подать напряжение на этот участок цепи и пользоваться специальными приборами (отечественный «Дятел»).

    • При нахождении обрыва или короткого замыкания в проводке вспомните, какие виды работ проводились в квартире. Это поможет вам быстрее найти место повреждения проводки.

    Тоже интересные статьи


    Как проверить конденсатор мультиметром не выпаивая


    Как проверить емкость аккумулятора мультиметром

    Как прозвонить проводку

    Для того чтобы проверить электропроводку в вашем доме, проще всего обратиться к электрикам. Но вся проблема в том, что муниципального электрика придется очень долго ждать, а частный придет сразу, правда, и расценки у него высокие.

    Именно, поэтому вам не помешает освоить простые навыки работы с электропроводкой. Ведь вполне возможно, что однажды эти знания вам пригодятся в жизни.

    В первую очередь, при работе с электропроводкой — соблюдение правил техники безопасности.

    Как проверить электропроводку на этапе прокладки

    Разберемся, какие потенциальные проблемы могут ждать электрика во время прокладывания новой электропроводки.

    Обычно новую проводку прокладывают или в специальные штроба или по голым стенам. Затем стены штукатурят и выполняют дальнейшую отделку. Поэтому первую проверку проводят до начала штукатурных работ. В ином случае, может быть так, что для того, чтобы устранить неполадку, придется по новой штробить стены и вскрывать штукатурку.

    На этом этапе неполадки могут быть по двум причинам: из-за ошибок строителей (бетонщиков или отделочников) или из-за ошибок электриков.

    Чтобы избежать неполадок с проводкой, к которым могут привести ошибки строителей, нужно быть очень внимательным и бдительным. А чтобы избежать ошибок электрика, нужно прокладывать проводку по заранее прорисованной схеме, а также тщательно проверять и прозванивать электропроводку до начала отделочных работ.

    Что же нужно сделать для того, чтобы точно знать, что проводка исправна?

    1. Нужно проверить электропроводку на наличие короткого замыкания, то есть убедиться в том, что между фазой, нулем и землей нет контакта.

    При высоком напряжении от качества кабеля зависит качество изоляции проводов, поэтому не стоит экономить при покупке кабеля и приобретать самый дешевый вариант.

    Если у вас возникли сомнения по поводу изоляции проводов, то их можно проверить с помощью мегаомметра.

  • Визуально просмотреть проводку на наличие механических повреждений. Любые повреждения должны быть устранены до начала штукатурных или других отделочных работ.

    • Если вы убедились при проверке, что все в порядке, тогда можно переходить к прозвонке электропроводки. Ниже описан алгоритм о том, как прозвонить проводку, который можно применять и для новой проводки, и для той, что уже есть в вашей квартире.

    Как правильно прозвонить проводку?

    Чаще всего электропроводку прозванивают при помощи мультиметра. Мультиметр — это специальный прибор, который предназначен для регистрации разных параметров электрического соединения, например, силы тока или сопротивления.

    Поскольку простой мультиметр стоит совсем недорого, то найдите ему место в своих инструментах, ведь он еще не раз может вам пригодится.

    Мультиметр, который установлен в режим прозвонки, поможет вам во многих ситуациях. С помощью мультиметра можно без проблем проверить есть ли контакт, работу выключателя или розетки, а также целостность всей проводки. Кроме этого, этот прибор поможет вам разобраться в том, какой провод куда идет (это частая проблема в квартирах).

    Мультиметры бывают двух видов:

    Но работают они по одному принципу.

    Как прозвонить проводку мультиметром

    Чтобы прозвонить проводку, используя мультиметр, нужно сделать следующее:

    • Установить на приборе режим прозвонки. Это легко сделать, так как часто он обозначен светодиодом.
    • Подходим к распределительной коробке. Там предстает картина с большим количеством немаркерованных проводов.
    • Нужно найти фазу. Это можно сделать, включив автомат и проверив все провода индикаторной отверткой. Провод, который был найден, нужно маркировать изоляционной лентой или лентой для оклейки окон.
    • Затем нужно найти ноль. Берем мультиметр, который включаем на режим измерения напряжения. Кстати, если нужно найти 220 В, то на мультиметре ставим больше, например, 600 В. Один щупалец прибора нужно приложить к фазе, а второй поочередно ко всем проводам. Если на мультиметре появилось 220 В, то значит, что провод, который искали, найден. Его также нужно промаркировать.
    • По такому же принципу нужно проверить другие пары проводов.

    Помимо того, что с помощью мультиметра можно разобраться с проводами в распределительной коробке, этот прибор поможет определить существует ли обрыв в кабеле.

    Как проверить целостность проводника

    • Сначала нужно полностью отсоединить проводник от источника тока. Если проводник является многожильным кабелем, то отсоединить нужно все провода, которые входят в него.
    • Мультиметр нужно включить либо в режим прозвонки, либо же в режим измерения сопротивления. Если выбран режим измерения сопротивления, тогда нужно поставить максимальный предел.
    • Нужно соединить щупы мультиметра. Если прибор находится в режиме прозвона, то он издаст звуковой сигнал, а если в режиме измерения сопротивления, то на дисплее появятся нули.
    • Затем нужно разомкнуть щупы мультиметра и приложить их к проводнику. Если проводник целый, то он покажет нулевое сопротивление.
    • Если проводник является многожильным, то действия делают такие же. Единственное отличие, если жилы проводника не отличаются цветом изоляции, то их нужно сначала промаркировать.

    Если проверка кабеля показала, что проводник целый, тогда причину неполадки нужно искать в каком-то другом месте.

    Найти разрыв кабеля или найти место короткого замыкания, а также прозвонить проводку в квартире можно самостоятельно. На самом деле, это не так уж и трудно. Самое главное — это не пренебрегать правилами техники безопасности, даже если вы электрик со стажем.

    Источники: http://onlineelektrik.ru/eprovodka/cabeli/kak-prozvonit-provod-multimetrom-nyuansy-processa.html, http://electricavdome.ru/kak-prozvonit-provoda-multimetrom.html, http://remont-free.ru/rukovodstvo_po_remontu/как-прозвонить-проводку

    electricremont.ru

    РубрикаРазное

    Добавить комментарий
