Как проверить заземление самостоятельно

Содержание:

1. Общие сведения о заземлении
2. Для чего проверяется заземление
3. Приборы для проверки заземления
4. Методика проверки заземления
5. Проверка заземления в розетках

Практически все современные бытовые приборы подключаются через вилки, на которых присутствует маркировка заземления. Это означает, что домашние розетки должны быть оборудованы заземляющими контактами, в противном случае существует реальная опасность выхода из строя подключаемых устройств. При устройстве новой или полной замене старой электропроводки хозяин жилья может проследить за прокладкой заземляющего проводника.

Проблемы возникают с готовыми линиями, особенно с теми, которые проложены в старых зданиях. Чтобы полностью обезопасить себя и всю электронную технику, приходится решать задачу, как проверить заземление. Прежде всего, проверяется его наличие или отсутствие, техническое состояние и готовность осуществлять свое целевое назначение.

Общие сведения о заземлении

При оборудовании системы заземления нетоковедущие металлические части электроустановок соединяются с грунтом. В обычном состоянии они не попадают под действие напряжения, но вследствие разных причин могут превратиться в проводники электротока. В большинстве случаев основной причиной такого состояния является нарушенная изоляция.

Когда фаза будет замкнута на корпусе, в нем появится определенный потенциал, соотносящийся с землей. В случае касания металлических деталей человеком, опирающимся на землю или бетонный пол, наступит мгновенное поражение электротоком.

Защитное устройство заземления оборудования перераспределяет ток, возникающий между человеком и заземляющим контуром в обратной пропорции с их собственными сопротивлениями. Как правило, этот показатель у человеческого тела во много раз выше, чем у защитного устройства. Таким образом, через тело пойдет ток не выше 10 мА. Эта величина на превышает предельно допустимого значения и не опасна для жизни и здоровья. Одновременно большая часть потенциала через контур с минимальным сопротивлением пройдет в грунт.

Заземлительное устройство состоит из двух основных частей. В первую очередь, это заземлитель, состоящий из проводящих элементов, соединенных друг с другом и контактирующих с землей. Другой деталью является заземляющий проводник, необходимый для соединения контура с точкой заземления в доме.

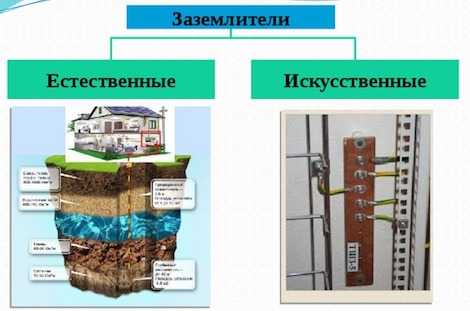

Заземлители могут быть естественными и искусственными. К первой категории относятся уже имеющиеся конструкции, проводящие ток и надежно связанные с землей. Детали для второго варианта изготавливаются из металлических труб, уголков, стержней и других профильных материалов. Соединение заземлителей между собой осуществляется с помощью стальных полос или проволоки, закрепляемых болтами или сваркой. В качестве заземляющих проводников служат специальные кабели с определенным сечением, а также медные или стальные шины.

Для чего проверяется заземление

Проверка состояния заземления является важным мероприятием, направленным на защиту людей от действия электрического тока. Для решения задачи, как проверить заземление в частном доме используется специальное оборудование. Полученные результаты дают возможность установить, в каком состоянии находится заземление, соответствует ли установленным нормам и способно ли выполнять свои функции. Обычно такие измерения проводятся квалифицированными специалистами из организации, обслуживающей домашнюю сеть.

Периодические проверки заземления должны обязательно проводиться, несмотря на то что вся электрика в доме монтировалась профессиональными электротехниками. Нередки случаи, когда неправильное соединение контура вызывает его преждевременный износ. В связи с этим рекомендуется в установленные сроки делать измерение и проверять, в каком состоянии находится грунт и размещенные в нем электроды, а также заземляющие проводники, шины и элементы металлосвязей.

Данная процедура, определяющая, есть ли заземление, проводится в жилых домах не реже 1 раза в 3 года, а на объектах промышленного производства – ежегодно.

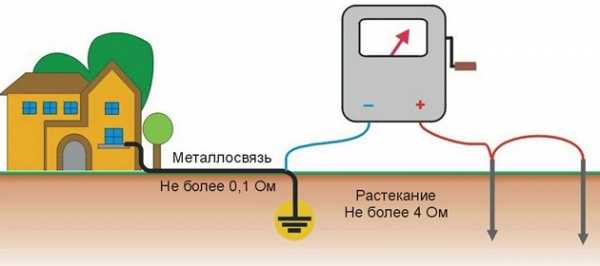

В процессе замеров тестером определяется сопротивление контура, значение которого должно соответствовать установленным нормам. Если показатели получились выше нормативных, их можно снизить. Для этого нужно просто увеличить площадь взаимодействия путем добавления электродов или поднимается величина общей проводимости грунта, с помощью увеличения концентрации солей, содержащихся в почве.

Следует учитывать, что устройство обычного заземления может лишь понизить напряжение, поступающее на корпус оборудования. Сделать защиту более надежной поможет устройство защитного отключения – УЗО, устанавливаемое в одной связке с заземлением. Любые защитные средства проектируются и выбираются индивидуально, в соответствии с условиями эксплуатации. Выбор осуществляется с учетом влажности, структуры грунта и других факторов.

Необходимо помнить и о том, что многие виды современных электрических устройств оборудованы встроенным УЗО, срабатывающим лишь при включении в розетку, имеющую заземление. Поэтому их нормальная работа полностью зависит от правильного подключения защиты и дальнейших проверок ее работоспособности.

Приборы для проверки заземления

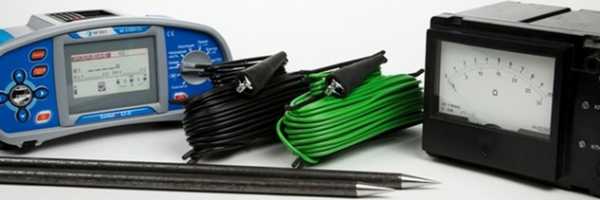

Современный рынок измерительных приборов представлен самыми разнообразными моделями, в том числе и для замеров сопротивления в системах заземления.

Существует несколько видов таких устройств, широко используемых профессиональными электриками:

• Стрелочные приборы с малогабаритными генераторами, применяемыми в качестве автономных источников питания. Для получения тока их приходится вращать вручную.
• Такие же стрелочные приборы, питающиеся автономно от гальванических батарей.
• Цифровые устройства. Каждое измерение выводится на жидкокристаллический дисплей, для питания используются батарейки. В комплект входят бесконтактные измерительные клещи.

Каждый вид представлен разнообразными модификациями, каждая из которых может использована для конкретных условий. В качестве примера рекомендуется рассмотреть измерительный прибор М-416, широко применяемый профессиональными электриками.

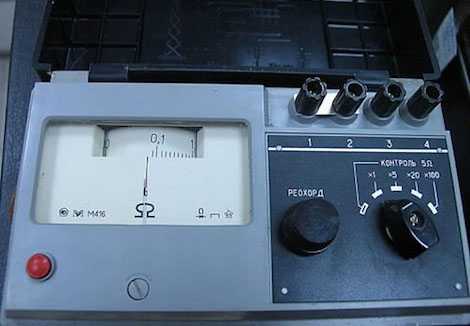

Это устройство стрелочного типа старого образца, надежное и простое в работе. С его помощью удается определить и получить довольно точные результаты измерений, позволяющие достоверно оценивать состояние заземления. Основой конструкции является стрелочный омметр, в котором установлено несколько пределов измерений.

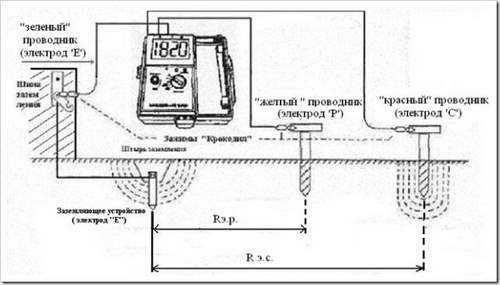

Схема подключения для проведения измерений нанесена на внутреннюю сторону под крышкой прибора. С помощью этого устройства можно получить точные данные не только о сопротивлении контура, но и почвы, в которой он размещен. Поверка прибора М-416 выполняется ежегодно.

Методика проверки заземления

Если визуальным осмотром не выявлено каких-либо видимых нарушений, следующим этапом проверки становятся замеры сопротивления, чтобы проверить контур заземления. Порядок выполнения замеров будет рассмотрен на распространенном устройстве М-416:

• Проверка наличия источников питания. При необходимости устанавливаются три батарейки по 1,5В.
• Оборудование устанавливается на плоскую поверхность точно в горизонтальное положение.
• Выполнение калибровки. Диапазонный переключатель устанавливается на позицию «Контроль 5Ω». После нажатия кнопки красного цвета, вращением ручки реохорда стрелка устанавливается в нулевое положение. Шкала прибора должна показывать 5±0,3 Ом. Это указывает на исправность устройства и его готовность к работе.
• Измеритель нужно разместить максимально близко к заземлителю. За счет этого соединительные провода становятся короче, и их сопротивление уже не так сильно влияет на общие показатели.
• Далее проводятся непосредственные замеры по схемам подключения, указанным под крышкой. Основной и дополнительный электроды забиваются в плотный грунт. Минимальная глубина составляет 50 см. Точка, в которой провода соединяются с заземлителем, очищается от краски. Если знаете, что сопротивление заземлителя меньше 10 Ом, результат умножается на 1, а переключатель находится в положении х1. Если же результаты замеров превышают 10 Ом, переключатель нужно установить на х5, х20 или х100.

Проверка заземления в розетках

Проверка наличия или отсутствия заземления особенно актуальна для розеток, установленных в старых квартирах. Да и в новом жилье работоспособность заземляющих систем нередко вызывает сомнения.

Перед тем как проверить заземление, требуется определить положение фазного и нулевого проводов. Если традиционные цвета изоляции не совпадают с фактическими, тогда узнать провода можно при помощи индикаторной отвертки. Необходимо вначале коснуться ее концом одной клеммы, а затем – другой. Когда индикатор загорается – значит в этой клемме фаза, если он не горит – это ноль. Провод заземления не подключается к основным клеммам и окрашивается в желто-зеленый цвет.

Проверка мультиметром

В первом варианте проверка заземления осуществляется с использованием мультиметра. Это необходимо, даже если все цвета совпадают по нормативам. Мультиметр должен быть включен в режим проверки напряжения. Вначале оба щупа устанавливаются на фазу и ноль и замеряется напряжение. Далее нулевой щуп переставляется на заземляющий проводник РЕ.

Если при измерении заземления мультиметром он покажет величину равную или немного меньшую предыдущего значения, следовательно заземление находится в рабочем состоянии. Если на экране высвечивается ноль или нет никаких цифр, значит в системе есть обрыв и она не работает.

Проверка контрольной лампочкой

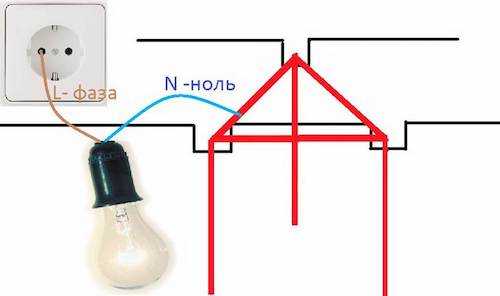

Проверка контура заземления с использованием контрольной лампочки, успешно заменяет тестер. Для изготовления простейшей контрольки потребуется сама лампочка, патрон к ней, медный провод в изоляции, разделенный на две части и два щупа.

Все элементы соединяются между собой. Все контакты должны быть заизолированы. После этого лампочка вкручивается в патрон.

Схема испытания такая же, как и у мультиметра. Оба щупа устанавливаются в розетку на фазу и ноль. Если все нормально – лампочка загорается. Далее щуп от нуля переставляется на заземляющий контакт. Если лампочка вновь загорелась, значит контур заземления находится в исправном состоянии. Если же она не горит, следовательно где-то обрыв или в щитке неправильно выполнено подключение заземляющего провода.

electric-220.ru

Как проверить заземление в частном доме и квартире

Потребность в проверке «земли» в домашней сети возникает в том случае, если Вы только переехали в новый дом или квартиру и не уверены, что защита работает. Существуют специальные измерители, которые позволяют замерить сопротивление контура заземления, однако стоимость их большая. В домашних условиях убедиться в наличии работающего провода PE можно довольно просто и без дополнительных измерителей. Далее мы расскажем читателям сайта Сам Электрик, как проверить заземление в частном доме либо квартире своими руками.

Методика проверки

Итак, чтобы узнать, есть ли заземление в доме для начала нужно отключить электроэнергию на вводном щитке и разобрать одну из розеток. После этого Вы должны визуально посмотреть, подключен ли желто-зеленый провод к соответствующей клемме на розетке, как показано на фото ниже:

Если к клеммам подключены только две жилы, к примеру, с синей и коричневой изоляцией (ноль и фаза, согласно цветовой маркировке проводов), тогда у Вас нет заземления в доме либо квартире. И еще один момент – если между нулем и заземляющей клеммой стоит перемычка, значит, до Вас в помещении сделали зануление электропроводки, что крайне опасно.

Итак, допустим, в винтовых зажимах находятся все три проводника, и Вы хотите проверить исправность заземления в розетке. Сначала рекомендуем выполнить проверку эффективности контура заземления мультиметром. Делается она очень просто:

1. Включите электроэнергию на щитке.
2. Переключите тестер в режим измерения напряжения.
3. Замерьте напряжение между фазой и нулем.
4. Выполните аналогичный замер между фазой и «землей».

Если в последнем случае мультиметр покажет напряжение, немного отличающееся от первого замера, значит, заземление в частном доме или квартире присутствует. На табло не появились цифры? Заземляющий контур отсутствует либо не работает. О том, как пользоваться мультиметром в домашних условиях, мы рассказывали в соответствующей статье!

Если же у Вас не тестера под рукой, можно проверить качество работы заземления с помощью контрольной лампочки, собранной из подручных средств. Итак, сделать самостоятельно контрольную лампу Вы можете по следующей схеме (1 — патрон, 2 — провода, 3 — концевики):

При помощи индикаторной отвертки Вам нужно проверить, где фаза, а где ноль. Не всегда подключение розетки выполнено по правилам. Возможно, то кто подключал контакты, перепутал их цветами и теперь фаза синего цвета, что не есть правильно.

Сначала дотроньтесь одним концом провода к фазной клемме, а вторым – к нулевой. Контрольная лампа должна загореться. После этого тот конец провода, которым Вы прикасались к нулю, переместите на усик заземления (показан на фото ниже).

Если лампочка горит – контур работает, тусклый свет – состояние заземляющего контура неудовлетворительное. Лампочка не горит, значит, «земля» не работает. Тут же следует отметить, что если цепь защищена устройством защитного отключения, при проверке надежности заземления может сработать УЗО, что также говорит о работоспособности заземляющего контура.

Если Вы прикоснулись проводами от контрольки к фазе и земле, но лампочка не горит, попробуйте с фазной клеммы переместить концевик на нулевую, чтобы проверить контур. Это тот случай, когда есть шанс, что подключение было неправильным и фаза не того цвета.

Косвенные доказательства

Вот еще несколько ситуаций, при возникновении которых Вы можете быть уверенным, что заземление в частном доме, квартире либо на даче не подключено или по крайне мере плохо работает:

Также рекомендуем просмотреть видео, в котором показано, как самому проверить сопротивление заземляющего контура специальным измерителем:

Технология проверки «земли» прибором

Вот по такой просто методике можно самостоятельно узнать состояние защитного контура. Надеемся, что теперь Вы знаете, как проверить заземление в частном доме либо квартире своими руками!

Будет интересно прочитать:

samelectrik.ru

Как проверить заземление в розетке с помощью приборов

Электрические розетки – привычные для потенциального пользователя аксессуары. Их используют повсеместно: в доме, на работе, в общественных местах и т.д. Согласно техническим нормативам, розетки обязаны иметь заземление – это обезопасит домочадцев от удара тока при поломке электроприборов.

Однако, согласитесь, вряд ли кто-то из потребителей может с уверенностью сказать, что все розетки в доме или квартире заземлены. Чтобы узнать о состоянии электропроводки, необходимо провести ряд тестов.

Мы расскажем вам, как проверить заземление в розетке различными способами – по внешним признакам и с использованием специальных инструментов.

Содержание статьи:

Типовая конструкция розетки

Использование техники проверки наличия розеточного заземления может потребоваться в любой момент. Особенно тем людям, кому придётся работать с конкретными электрическими розетками неоднократно.

Эта деталь электрической сети (бытовой или промышленной) имеет простейшую конструкцию.

Конструктивными сложностями электрическая розетка не блещет. Незамысловатая керамическая или пластиковая основа плюс металлический каркас с крышкой. И тем не менее, электрические розетки совершенствуются

Состоит розетка электрическая из плато круглой или прямоугольной формы. Сделано плато на основе материалов, которые не проводят электричество.

Обычно для изготовления плато розеток применяют:

• керамику;
• фарфор;
• пластик.

Задняя часть плато имеет ровную поверхность, а на передней части имеются фигурные посадочные площадки под электрические контакторы. Материал контакторов, как правило, медь. Закрепляются контакторы на плато жёстко – при помощи клёпок, плюс внедряются в тело плато.

Для соединения с электрической проводкой на контакторах имеются крепёжные винты. Вся эта конструкция закрывается крышкой, имеющей два проходных отверстия под электрическую вилку.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют .

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

Заземление розетки и способы проверки

Проверка наличия заземления на электрических сетях может потребоваться в разных случаях:

• при смене места жительства;
• на случай аренды какой-либо недвижимости;
• когда покупают офис или бизнес;
• когда делают работу на сторонней территории и т.д.

Рассмотрим общепринятые способы проверки.

Проверка по внешним признакам

Первоначальная и простейшая проверка присутствия заземления делается визуально по внешним признакам. Потенциальному пользователю достаточно оценить внешний интерфейс электрической розетки, чтобы сделать для себя определённые выводы.

Внешние признаки электрической розетки, по которым можно судить о наличии шины заземления: 1, 2 – рабочие контакторы; 3, 4 – биметаллические пластины шины заземления (+)

Так, если внутри розеточной чаши присутствуют характерные детали, указывающие наличие заземляющей шины, тестирование на 50% можно считать успешным. Такими деталями являются специальные прорези в корпусе изделия и проглядывающие сквозь эти прорези контактные биметаллические пластины.

Располагаются эти «усы» заземления обычно в верхней и нижней области розеточной чаши.

Анализ внутренней “начинки”

Чтобы удостовериться в наличии заземления розетки с вероятностью на 75%, придётся вскрыть корпус изделия – отвернуть один винт, удерживающий розеточную крышку и снять её.

Но перед тем как выполнить эту работу, следует обесточить электрические коммуникации – выключить автомат ввода электроэнергии, который обычно устанавливается внутри монтажной щитовой коробки, что находится на лестничной клетке подъезда (вариант для муниципального жилья).

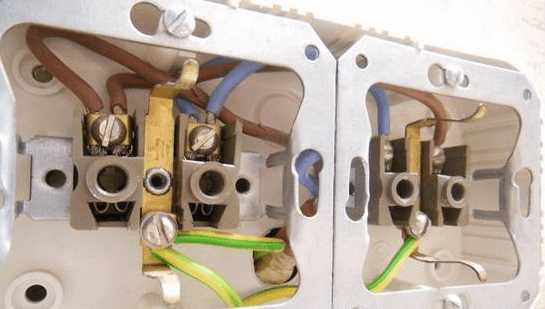

После вскрытия розетки перед пользователем откроется вся существующая раскладка проводников, подключенных к монтажным клеммам прибора.

Для схемы под исполнение «евро» характерным признаком разводки является наличие трёх проводников:

• фазного;
• нулевого;
• заземляющего.

Могут отличатся первых двух проводников. Правда, согласно установленным спецификациям, фаза обычно подводится проводом с цветами изоляции коричневый или белый, а нуль с цветами изоляции синий или чёрный. Но на практике всё может быть совсем иначе.

Наглядный пример из бытовой практики, когда полностью игнорируются стандарты подключения электрических розеток. В частности, подключение выполнено проводниками, расцветка которых не соответствует правилам

Третий проводник – заземляющий, конкретно окрашивается в зелёный цвет или в жёлто-зелёный. К тому же этот провод, как правило, имеет увеличенное сечение. Заземляющий проводник внутри корпуса розетки соединяется с контактом шины, которая, в свою очередь, имеет прямую связь с биметаллическими пластинами «евро» интерфейса.

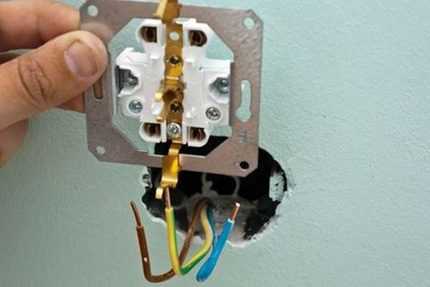

На этой картинке через монтажный канал выведены проводники, полностью соответствующие правилам монтажа электрических сетей. Расцветка проводов в данном случае корректная. Заземляющий провод имеет увеличенное сечение

Так вот, наличие подключенного провода (жёлто-зелёной, зелёной окраски) на шине «земли»  – это уже 75%  гарантии на тот счёт, что заземление в розетке выполнено.

Останется только проверить работоспособность (целостность) заземляющей шины с помощью специальных приборов.

Тестирование с помощью приборов

Методика тестирования контрольными приборами даёт 100%-ую гарантию присутствия заземления в розетке. Но сам способ проверки с помощью специальных приборов разрешается применять только лицам, имеющим соответствующие допуски. Это важный момент, ведь тестирование приборами, как правило, выполняется при подключенном напряжении.

Подача напряжения в квартирную электрическую сеть, в том числе на розетки, которые требуется проверить приборами на работоспособность заземляющей шины. Щиток может располагаться непосредственно в квартире или в подъезде

Розетки бытовые питаются напряжением 220 В (иногда напряжением 110 В). При подключенном питании становится реальной опасность для лиц, тестирующих элементы электросети. Тем более для тех, кто не имеет понятия о принципе действия электрических сетей.

Тест лампой накаливания

Первый простой способ проверки делается с помощью обычной лампы накаливания, рассчитанной под напряжение существующей сети.

Проверяющему лицу для работы нужно изготовить несложную оснастку:

1. Взять электрический патрон для лампы.
2. Подключить к патрону двухжильный провод (20-30 см).
3. Ввернуть в патрон лампу накаливания.

Концы проводников патрона необходимо зачистить на 7-10 мм от кромки. Если проводники многожильные, следует плотно скрутить жилы зачищенных концов. Для большей безопасности можно оснастить провод наконечниками. На этом подготовка оснастки завершается, можно приступать непосредственно к тесту.

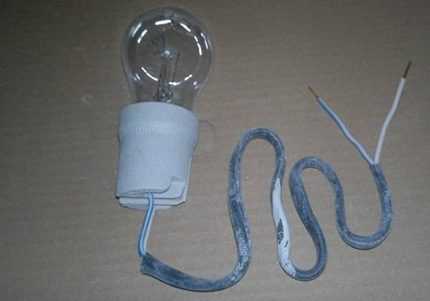

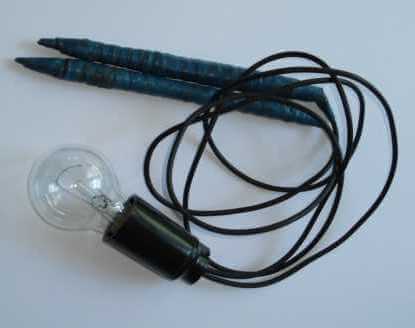

Пример изготовления контрольной лампочки, благодаря которой можно выполнить тестирование заземляющей шины. По сути, можно использовать патрон с проводом от старого светильника

Включают , куда входит розетка. Берут патрон с лампой и подсоединяют концы провода на привычные контакторы розетки (фаза – ноль). Лампа должна ярко светить. Такое подключение свидетельствует о целостности электрической цепи, а также об исправности сделанной оснастки. Этот шаг теста следует выполнять обязательно.

Далее проверяют работу заземления. Конец любого проводника от патрона с лампой соединяют с контактором шины заземления, а оставшийся свободным конец поочерёдно подключают на контакторы розетки.

Если любое из двух подключений зажигает лампу, это значит, шина заземления исправна и подключена к «земле». Тест пройден успешно. В противном случае, заземление розетки отсутствует.

Тестирование стрелочным (цифровым) вольтметром

Для второй методики тестирования заземляющей шины потребуется стрелочный или электронный прибор, измеряющий напряжение. Здесь подойдёт стандартный тестер, например, модели Ц4353.

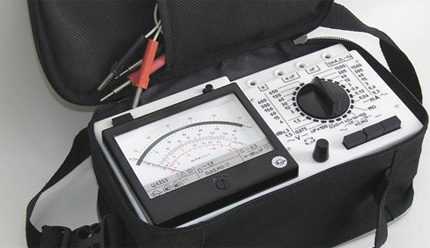

Специальный измерительный прибор стрелочного типа, которым измеряется не только напряжение (постоянное или переменное), но также сила тока, сопротивление, индуктивность. Желательно иметь такой прибор под руками всегда

Диапазон измерений прибора по напряжению (переменному) должен иметь верхнюю границу не менее 600 В. Сам же принцип тестирования аналогичен проверке лампой. Только вместо подсветки для контроля уже будет использоваться шкала прибора.

Пошаговое исполнение проверки стрелочным тестером:

1. Установить режим измерения переменного напряжения.
2. Диапазон измерений установить на 600 В.
3. Подключить щупы прибора на контакторы розетки (фаза – ноль).
4. Зафиксировать показания прибора на бумаге.
5. Подключить один щуп прибора на контактор заземления.
6. Поочерёдно подключить второй щуп прибора на контакторы розетки.
7. Показания зафиксировать на бумаге.

Теперь следует сравнить записанные показания, полученные в процессе проверки на шаге 6. Если любое из двух показаний равно или немного меньше, чем значение, полученное на шаге 4, это значит – шина заземления работает. Отсутствие каких-либо показаний прибора свидетельствует о нерабочей или оборванной «земле».

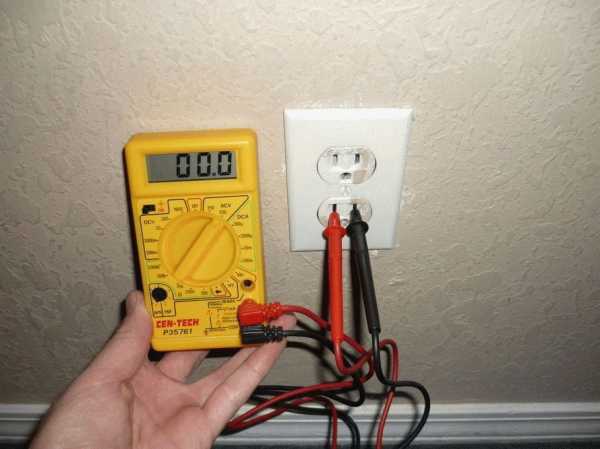

Цифровой аналог стрелочного прибора – мультиметр. Удобен тем, что выводит результат измерений на экран в виде цифровых значений. Между тем, по степени надёжности и точности измерений уступает стрелочному прибору

Аналогичным образом процедура выполняется цифровым вольтметром, оборудованным жидкокристаллическим дисплеем. Здесь единственное отличие в работе – более удобное восприятие результата измерений.

Подробная инструкция проверки напряжения в розетке представлена в .

Когда необходимо вскрыть розетку

По большому счёту, все вышеизложенные методы тестирования наличия заземления можно выполнить без съёма розеточной крышки. Но тогда гарантии на 100% не представляются возможными по одной простой причине.

Нередко на практике встречаются примеры, когда шину заземления чьи-то «умелые ручки» соединяют с шиной нуля. Делается это проводной перемычкой, установленной между нулём и контактором «земли».

Такие вот казусы нередко встречаются в бытовой практике при обслуживании электрохозяйства. Это недопустимое и грубое, с точки зрения безопасности, действие. Объединять нулевой контактор с контактором заземления недопустимо

Без демонтажа крышки такое «произведение искусств» не обнаружить. Вместе с тем, проверка приборами будет показывать наличие земли. Есть риск ошибки. Поэтому вскрытие крышки актуально всегда на случай проверки.

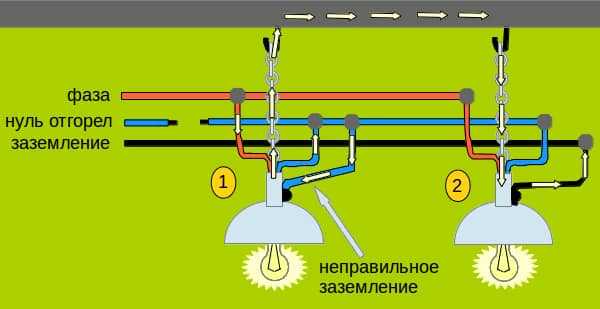

С точки зрения безопасности для пользователей розетками, соединение «нуля» с «землёй» выглядит крайне неудачным и недопустимым действием.

Земляная шина по правилам электрического монтажа всегда рассматривается отдельно взятой линией коммуникаций, косвенно привязанной к или доме.

А нулевой проводник в любой момент по неосторожности или неопытности обслуживающего персонала может быть перемещён на место фазного провода. Последствия понятны без лишних слов.

Использование в быту заземлённых электрических розеток постепенно становится нормой. Теперь уже каждая современная постройка оснащается электрическим хозяйством, где предусмотрен обязательный монтаж элементов схемы с подводкой к ним шины заземления.

Так обеспечивается высокая степень безопасности для лиц эксплуатирующих здания, пользующихся розетками для работы с разной бытовой техникой.

Выводы и полезное видео по теме

С нюансами установки розетки с заземлением можно ознакомиться с помощью видеоматериала:

Кстати будет замечено: при наличии заземляющей шины в розетках увеличивается степень надёжности бытовой техники. Особо критично на отсутствие «земли» реагирует цифровая аппаратура, а таковая сейчас присутствует повсеместно.

Расскажите, какой способ вы используете для проверки заземления в розетках. Делитесь с читателями собственными навыками, участвуйте в обсуждениях и задавайте вопросы. Блок для комментариев расположен ниже.

sovet-ingenera.com

Как проверить заземление: наличие, измерение сопротивления

Согласно Правил устройства электроустановок, любые электрические сети и оборудование, работающее с напряжением свыше 50 вольт переменного и 120 вольт постоянного тока, должны иметь защитное заземление. Это касается помещений без признаков условий повышенной опасности. В опасных помещениях (повышенная влажность, токопроводящая пыль и прочее), требования еще жестче. Но мы в данном материале будем рассматривать в основном жилые дома. По умолчанию принимаем, что заземление должно быть.

При монтаже новых линий энергоснабжения, заземление будет установлено, и владелец помещения может за этим проследить (или подключить его самостоятельно). В случае, когда вы проживаете (работаете) в уже готовом помещении, возникает вопрос: как проверить заземление? В первую очередь, надо убедиться в том, что оно у вас есть. Вне зависимости от формального соблюдения ПУЭ, это касается жизни и здоровья людей.

Проверка наличия и правильности подключения защитного заземления

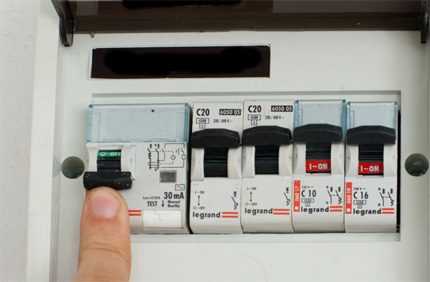

Как минимум, необходимо заглянуть в распределительный щит вашей квартиры (дома, мастерской).

По умолчанию принимаем условие: электропитание однофазное. Так будет проще разобраться в материале.

В щитке должно быть три независимых входных линии:

• Фаза (как правило, обозначается проводом с коричневой изоляцией). Идентифицируется индикаторной отверткой.
• Рабочий ноль (цветовая маркировка — синяя или голубая).
• Защитное заземление (желто-зеленая изоляция).

Если электропитающий вход выполнен именно так, скорее всего, заземление у вас есть. Далее проверяем независимость рабочего ноля и защитного заземления между собой. К сожалению, некоторые электрики (даже в профессиональных бригадах), вместо заземления используют так называемое зануление. В качестве защиты используется рабочий ноль: к нему просто подсоединяется заземляющая шина. Это является нарушением Правил устройства электроустановок, использование такой схемы опасно.

Как проверить, заземление или зануление подключено в качестве защиты?

Если соединение проводов очевидно — защитное заземление отсутствует: у вас организовано зануление. Однако видимое правильное подключение еще не означает, что «земля» есть и она работает. Проверка заземления включает в себя несколько этапов. Начинаем с измерения напряжения между защитным заземлением и рабочим нулем.

Фиксируем значение между нулем и фазой, и тут же проводим измерение между фазой и защитным заземлением. Если значения одинаковые — «земляная» шина имеет контакт с рабочим нулем после физического заземления. То есть, она соединена с нулевой шиной. Это запрещено ПУЭ, потребуется переделка системы подключения. Если показания отличаются друг от друга — у вас правильная «земля».

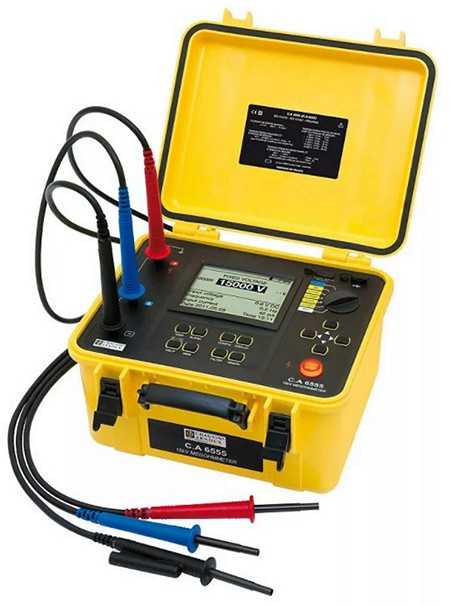

Дальнейшее измерение заземления проводится с помощью специального оборудования. На этом остановимся подробнее.

Как устроено заземление, и зачем проверять его параметры

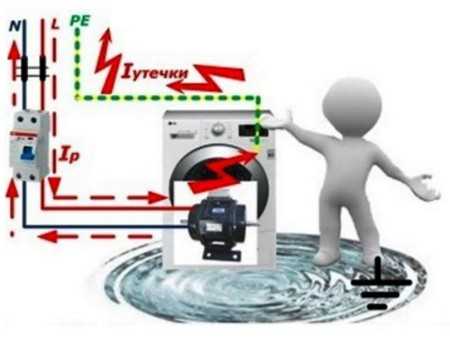

Не вдаваясь в подробности, можно сказать, что заземление нужно для соединения корпуса электроустановки с рабочим нулем. Глядя на несколько абзацев выше, можно подумать, что это абсурд. На самом деле имеется ввиду возможность протекания тока от защитного заземления, через физическую землю (грунт), до рабочего нуля ближайшей подстанции. Фактически, это будет короткое замыкание.

Соответственно, при попадании фазы на корпус электроустановки, сработает защитный автомат, и поражения электротоком не будет.

Зачем же нужна проверка сопротивления заземления? Для организации аварийного короткого замыкания, необходима большая сила тока. Если сопротивление контура заземления будет слишком велико, сила тока (в соответствии с законом Ома) снизится, и защитный автомат не сработает.

Еще одна опасность большого сопротивления защитной «земли» в том, что сопротивление тела человека может оказаться меньше. Тогда, при касании рукой аварийной электроустановки, вы гарантированно будете поражены электротоком.

Важно! Само по себе заземление не дает 100% защиты от поражения электротоком.

Когда на корпусе электроустановки окажется фаза, часть напряжения уйдет на компенсацию утечки в физическую землю. Если остаток потенциала превысит 50 вольт, опасность сохранится.

Равно как и защитный автомат без заземления не отключит фазу при попадании на корпус. Он сработает лишь при замыкании нуля с фазой. Полную защиту дает установка автомата и одновременное подключение контура защитной «земли». Существенно повышает уровень безопасности еще и УЗО.

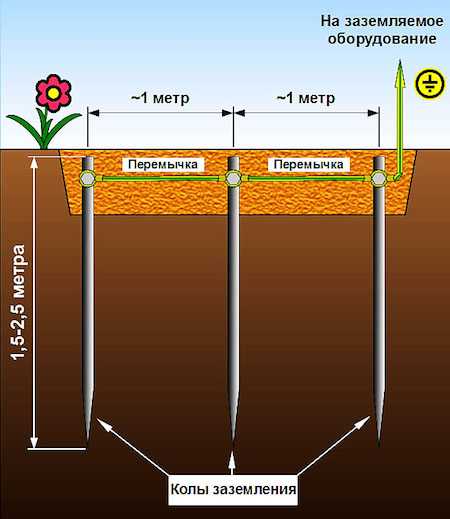

И, наконец о том, что представляет собой контур заземления.

Если вкратце, это несколько металлических штырей (при нормальных природных условиях — три), глубоко погруженных в грунт, соединенных проводниками между собой и шиной заземления в здании.

Проверка параметров защитного заземления

Кроме очевидных составляющих системы защитной «земли»: таких, как контактная колодка, провода, идущие к электроустановкам, соединение с контуром в грунте, важную роль в обеспечении защиты играет собственно земля. Соответственно надо убедиться в следующем:

1. Между всеми элементами контура (штыри, соединительные шины, проводник в помещение до клеммной колодки) есть надежное электрическое соединение с минимальным сопротивлением.
2. Попавшее на контур напряжение (в случае аварии), растекается по физической земле с максимальным током. Это возможно лишь при хорошем контакте между металлом и грунтом.
3. Физические условия местности (грунта) могут обеспечить надежный контакт даже при плохих (с точки зрения электротока) условиях. А именно, пересыхание грунта, растрескивание земли в местах установки заземлителей.

Разумеется, никто не проводит измерения параметров на каждом элементе заземляющей системы. Это потребуется лишь в случае несоответствия нормам, для поиска так называемого «слабого звена».

По какому принципу проводится проверка защитного контура заземления?

Необходимо создать полный аналог заведомо работающего контура, и сравнить показатели с тестируемым объектом. Для этого существуют комплексы проверки рабочего заземления.

Сразу оговоримся: изготовить такой комплект самостоятельно возможно, но дорого и нецелесообразно. Равно как и проверка параметров защитного заземления с помощью стандартных средств измерений (мультиметр), не покажет достоверной картины. Да и сформировать высокое напряжение, необходимое для измерения параметров растекания, тестер не сможет. Поэтому лучше либо брать оборудование напрокат, либо приглашать мастера.

Вы можете купить подобный набор, но вряд ли он себя окупит в обозримом будущем. Даже с учетом того, периодичность проверки заземляющих устройств составляет один раз в году (и для жилых, и для промышленных объектов), проще получать разовый доступ к оборудованию.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Мегаомметр лучше использовать для оценки иных факторов безопасности

Например, сопротивления изоляции. Речь пойдет не о прямой опасности. То есть, если вы схватитесь рукой за провод, в котором диэлектрические свойства изоляции в норме, вы не получите поражение электротоком.

Но есть и дополнительная опасность: пробой изоляции под нагрузкой. Этот неприятный факт приводит к сбоям в работе, и что более страшно — к возгораниям электроцепи.

Мегаомметр для измерения сопротивления изоляции представляет собой генератор напряжения и точный прибор в одном корпусе.

Классический вариант (с успехом применяется и сейчас), вырабатывает напряжение до 2500 вольт. Не стоит бояться, токи при работе мизерные. Но держаться нужно только за изолированные рукояти измерительных кабелей.

Высокий потенциал напряжения легко выявляет изъяны в изоляции, и стрелка прибора показывает истинное сопротивление. Перед началом работ следует отключить все подающие напряжение автоматы, и избавиться от остаточного потенциала: заземлить провод.

Для измерения пробоя между проводами в одном кабеле используются два провода. Они подсоединяются к жилам отключенного кабеля, и проводится замер. Если сопротивление ниже нормы, кабель отбраковывается. Никто не знает, когда место потенциального пробоя принесет неприятности.

Для измерения утечки на землю, один провод соединяется с защитным заземлением (в зоне прокладки тестируемого кабеля), а второй к центральной жиле. Напряжение для тестирования должно быть выше. Если провод невозможно приложить к «земле», измерение проводится при помощи прикладывания второго электрода к внешней поверхности изоляции.

При наличии экрана (бронировки кабеля), применяется трехпроводная система замеров. третий провод соединяется с экраном тестируемого кабеля.

Общая схема именно такая, но каждая модель прибора имеет собственную инструкцию. В современных мегаомметрах с цифровым дисплеем, разобраться еще проще, чем в старых стрелочных.

С помощью мегаомметра можно тестировать еще и обмотки двигателей. Но это отдельная тема. Информация для тех, кто думает, что все эти приборы узкопрофильные: с помощью системы шунтов, можно превратить мегаомметр в прецизионный омметр или вольтметр.

Видео по теме

profazu.ru

проверка в розетке, напряжение между нулем и землей, как замерить в частном доме

Проверить заземление можно несколькими способамиПлохое заземление или неправильная проводная розетка могут повредить чувствительную электронику или привести к их неправильной эксплуатации. Поэтому необходима проверка заземления. Если результаты показали, что заземления нет, необходимо заземлить розетку. Проверить заземление в домашних условиях можно с помощью недорогого цифрового мультиметра, одного из самых универсальных инструментов. Также важно не перепутать провода и очертания маркировки, которые имеет данный прибор.

Как работает заземление

Мультиметры иногда называют цифровыми вольтметрами. Они способны производить широкий спектр электрических измерений. Большинство моделей имеют большой ЖК-дисплей наверху, набор из 3 соединений внизу для тестовых зондов и циферблат в середине. Для проверки электрической розетки, нужно использовать только настройку напряжения переменного тока.

Особенности:

1. Наличие тестовых проводов счетчика обычно подразумевает красные и черные цвета.
2. На одном конце имеется короткий толстый разъем, называемый штепсельной вилкой, а на другом узкие острые металлические зонды с жесткими пластиковыми ручками.
3. Чтобы измерить данные, вставьте черную штепсельную вилку в разъем, обозначенный «COM» на счетчике.
4. Один из оставшихся 2 разъемов должен иметь «V» для напряжения, а греческая буква omega, которая выглядит, как подкова, символизирует сопротивление.
5. Необходимо найти этот разъем, и подключить в него красный провод.

Посмотрите на шкалу на счетчике и определите настройку напряжения переменного тока. Некоторые модели имеют отдельные положения для переменного и постоянного напряжения, в то время как другие имеют одно значение и кнопку, которая позволяет переключаться между настройками тока.

Большинство выходов поляризованы, это означает, что один слот шире другого. Более широкий слот является отрицательным или заземленным, а более узкий означает напряжение.

Проверить заземление можно с помощью мультиметра

Вставьте черный провод в более широкий слот, а красный в более узкий. Дисплей должен показывать значение от 109 до 121 вольт, стандартный диапазон.

Если на дисплее появляется знак минуса перед номером, полярность в розетке меняется на противоположную.

Какое это имеет значение, и почему это так важно? Это не проблема для ламп или других простых электроприборов, но это может вызвать проблемы для сложной электроники. Затем выньте черный зонд из широкого гнезда, и переместите его в круглое (заземление) в нижней части розетки. Напряжение должно быть одинаковым. Наконец, вставьте один зонд в более широкий нейтральный паз, а другой в круглое заземление. Напряжение должно быть равно нулю. Обычные лампочки могут не пострадать при отсутствии заземления, но электроприборы могут выйти из строя.

Советы: как проверить заземление в розетке

Провод заземления, подключенный к цепи на щитке, позволяет любому электрическому источнику с внезапным скачком, перемещаться через заземляющий провод в стержень для рассеивания. Тем не менее, неисправное заземление может сделать приборы уязвимыми.

Для проверки заземления в розетке:

1. Подключите датчики мультиметра к основному корпусу измерителя. Красный идет в положительном направлении, отмеченном «Вольт». Черный идет в отрицательном или заземленном отверстии, отмеченном «COM».
2. Поверните мультиметр на самый высокий диапазон напряжения переменного тока. Напряжение переменного тока обозначается как «VAC» или «V».
3. Вставьте 2 измерительных провода в основную и нейтральную части выхода.

Красный идет к меньшему зубцу, а черный к большему. Меньший контакт – это основной провод, который переносит ток от главного блока к розетке.

Процесс проверки заземления в розетке

Должны получить около 120 В, это подтверждает, что розетка получает питание.

Удалите черный провод и поместите его в заземление. Испытание должно показать одинаковые результаты. Если нет, розетка неправильно заземлена.

Основные правила проверки заземления

Чтобы обеспечить безопасность и надежность работы, проверьте мультиметром или тестером розетки переменного тока в своем частном доме. Прежде чем подключаться к источнику переменного тока, выполните проверки источника питания переменного тока.

А именно:

1. Выключите автоматический выключатель, который питает щит. К выключателю прикрепите тег S229-0237.
2. Используйте измеритель сопротивления заземления, чтобы проверить сопротивление между заземляющим штырем приемника с каждым из фазных штырьков. Тест проверяет короткое замыкание на землю или разводку проводки.
3. Используйте тестер заземления, чтобы проверить бесконечное сопротивление между фазными штырьками. Тест проверяет короткую проводку.
4. Используйте мультиметр для измерения соответствующих напряжений между фазами. С помощью мультиметра убедитесь, что напряжение на розетке переменного тока правильное.

Правильное напряжение между нулем и землей

Нуль – это обратный путь для цепи переменного тока, которая должна выдерживать его в нормальном состоянии и правильно поддерживать исправную работу электроприборов. Этот ток может быть вызван многими причинами, главным образом из-за дисбаланса фазового тока. Могут быть и другие причины, но величина этого тока находится в аналогии фазного тока, и в немногих случаях она может быть вдвое выше фазного. Таким образом, нейтральный провод всегда считается заряженным (в активной цепи). Этот нейтральный провод подается на землю (заземление), чтобы вторая клемма нейтрального провода была равна нулю.

Земля предназначена для защитного действия от утечки или остаточных токов, проходящих в системе через наименьший путь сопротивления.

В то время, как фаза и нуль подключены к основной силовой проводке, земля может быть подсоединена к корпусу оборудования или к любой системе, которая в нормальном состоянии не несет ток, но в случае некоторого отказа изоляции, должна иметь некоторый незначительный заряд. Напряжение между нулем и землей также называется общим. Источники для синфазных напряжений в линиях электропередач различаются. Они могут возникать на частоте линии электропередачи на более высоких показателях (с источниками питания в режиме переключения и нелинейными электронными нагрузками современного оборудования).

Между нулем и землей напряжение должно быть правильным

Особенности:

1. Частота 50/60 Гц является простой, но возможно падение ее до 45 Гц в нейтральном проводнике. Она в балансе в 3-фазных нагрузках увеличивается, поскольку нейтраль обычно уменьшена.
2. Ведь, для 3 фаз обычно используется 1 нейтраль, и в идеале этот ток равен 0 (для сбалансированных нагрузок).
3. Фазные токи взаимно компенсируют друг друга, но с балансировкой идет большее количество тока, что вызывает их падение, особенно, когда эта нейтраль уменьшена.

Если подключены другие источники на высокой частоте, значит синфазные напряжения рассогласовываются, из-за переключения электроники и индуцированного шума от внешних источников.

Нюансы, как проверить сопротивление заземления

Чтобы замерить удельное сопротивление грунта, подключите измеритель заземления. 4 штыря заземления расположены в грунте по прямой линии, равноудаленные друг от друга. Расстояние между заземлениями должно быть, как минимум в 3 раза больше, чем глубина кола.

Тестер заземления:

1. Генерирует определенный ток, через 2 внешних заземления.
2. Потенциал падения напряжения измеряется между 2 внутренними наземными вставками.
3. Автоматически вычисляет сопротивление почвы, используя Закон Ома (V = IR).

Чтобы замерить удельное сопротивление грунта, необходимо подключить измеритель заземления

Заземление – это самый низкий путь сопротивления, предлагаемый для любого остаточного или рассеянного тока, присутствующего на корпусе любого электрического устройства. Работает таким образом – когда человек прикасается к прибору, он безопасен, поскольку сопротивление с человеческим телом больше, чем заземляющей проволоки, и все токи проходят через провод, и организм остается в безопасности.

Основы проверки контура заземления в видеоприборах

Контур заземления – это любая цепь, в которой между электрическими устройствами выходит более одного источника заземления. Отсутствие заземления в оборудовании CCTV может вызывать многочисленные проблемы, в том числе волнистые линии и плохое качество видео.

Разрывы в контурах заземления влияют, например, на камеры и рекордеры, подключенные к разным автоматическим выключателям.

Камера, подключенная к заземленному стеновому трансформатору в 100 м от рекордера, скорее всего, будет заземлена на другой автоматический выключатель, чем рекордер. Это позволяет определить и узнать, что между 2 источниками питания может быть разница в несколько вольт.

Для проверки контура заземления:

1. Установите вольтметр на самую чувствительную настройку.
2. Отключите камеру, которую вы хотите протестировать.
3. Поместите один контакт на корпус (попробуйте использовать винт на корпусе для обеспечения заземления).
4. Поместите другой контакт на внешней стороне разъема.

Любое значение выше, чем ноль, как в квартире, указывает на отсутствующий разрыв контура заземления. Любое значение выше 0,1В выходит за пределы допуска для правильной записи.

Совет: как проверить заземление (видео)

Обязательно проверьте напряжение переменного и постоянного тока для контуров заземления (между фазой и землей). Также, стоит помнить, что при подключении УЗО, необходимо обязательно сделать заземление.

Добавить комментарий

6watt.ru

Как проверить заземление?

Вилки современных бытовых приборов оснащены заземляющими клеммами, а это значит, что их эксплуатация возможна только в сети, подключённой к заземляющему контуру.

После устройства заземляющего контура необходимо проверить его способность выполнять свои защитные функции. Одним из показателей его работоспособности является сопротивление.

Как проверить сопротивление заземления

Из школьного курса физики всем известно, что ток идёт по пути с наименьшим сопротивлением, поэтому, чем меньше сопротивление контура, тем эффективнее он справляется со своими защитными функциями.

Нормативные значения сопротивления регламентируются правилами устройства электроустановок (ПУЭ). Для сети с напряжением 220 вольт этот показатель не должен быть выше четырёх Ом.

Для проведения замеров сопротивления используют специальные приборы, бытовой мультиметр тут не подойдёт. Есть модели времён СССР, есть современные электронные приборы, но принцип проведения замеров один.

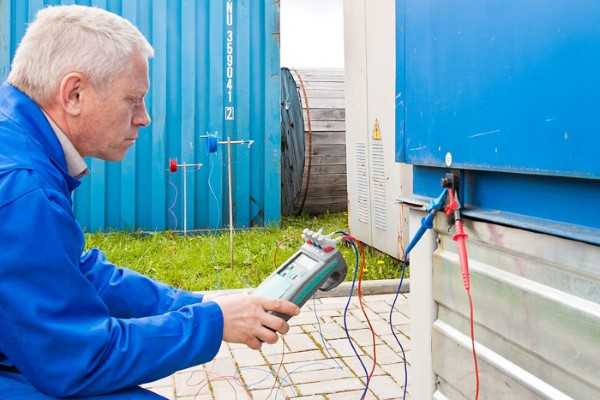

Проверка сопротивления происходит следующим образом:

• зачищается участок шины для обеспечения контакта;
• в землю вбиваются два вспомогательных штыря на глубину не менее полуметра;
• при помощи зажимов провода от прибора подсоединяются к шине и штырям как показано на рисунке;
• проводятся измерения в соответствии с инструкцией используемого прибора.

Электрод «С» должен располагаться на расстоянии от вертикального заземлителя, как минимум в 5 раз превышающем его длину. Чтобы измерения были более точными, штыри нужно забивать в местах, где нет подземных коммуникаций.

Как проверить заземление в розетке

Если на розетке есть заземляющий контакт – это не значит, что она заземлена. Существует несколько способов проверить это. Для проверки заземления в розетке понадобятся отвёртка, индикатор напряжения и бытовой мультиметр.

При помощи тестера определяется фаза в розетке. Она должна присутствовать только в одном из двух отверстий в розетке.

Также необходимо проверить заземляющий контакт: если при проверке лампочка тестера загорелась – то такую розетку нельзя эксплуатировать. Она либо неправильно подключена, либо повреждена.

Далее отключают автоматы и снимают розетку. Необходимо убедиться, что к розетке подключены три провода. Если провода два, а между нулевой и заземляющей клеммами стоит перемычка, то выполнено не заземление, а зануление.

Если монтаж проводов оказался правильным, то розетку монтируют на место, включают автоматы и продолжают проверку. Мультиметром проверяют напряжение между фазой и нулём, фазой и землёй, а затем между нулём и землёй.

Если отсутствует напряжение в первом случае, то оборван нулевой провод. При отсутствии напряжения во втором случае можно заключить, что заземление отсутствует. Если в первых двух случаях напряжение есть, а в третьем отсутствует, то скорее всего имеем дело с занулением.

Как проверить заземление на даче

Если возникла необходимость проверить, есть ли заземление на даче, когда под рукой нет ни тестера, ни вольтметра, можно воспользоваться обыкновенной лампочкой. Кроме нее понадобится патрон с двумя проводами.

Концы проводов зачищают от изоляции и вставляют в розетку — лампочка должна загореться. Затем один из проводов вынимают из отверстия и касаются заземляющего усика. Если лампочка не горит, нужно попробовать то же самое, только вынуть провод из другого отверстия.

В случае срабатывания УЗО можно быть уверенным в качестве заземления. Если защита не установлена и создано подключение между землёй и фазой, лампочка загорится, и ее свечение должно быть ярче, чем при подключении фаза – ноль.

Более достоверный способ проверки – это использование индикаторов для евророзеток. По ним можно определить все возможные неполадки с подключением розетки.

euroelectrica.ru

фаза, ноль, земля. Как определить где ноль, а где земля?

Примерно так, понадобится пробник-фазоуказатель и тестер. Фазоуказателем проверяем и находим фазу. С одним проводом-ясно. Помечаете провод. Выключаете напряжение со щита!!! Далее, включаем тестер на измерение переменного напряжения и с самого верхнего предела, переключаясь на более низкое напряжение измерения промеряем напряжение между этими оставшимися проводами. Если есть»чистая»земля, то напряжение между проводами-около 10-20 вольт (возможно и меньше — это зависит от качества выполнения заземляющего контура). Если напряжения нет, то переключаем тестер в режим проверки цепи (пищалка) и промеряем- пищит, соответственно выполнено защитное зануление и поэтому какой провод-какой-неважно! Далее — напряжение есть — идём глядеть в этажный или распределительный щиток, к которому подключена квартира и смотрим в него, обычно корпус щитка заземлён и заземляющие проводники подключены на корпус щитка. Нулевая сборка ставится на изолятор. Это должно быть хорошо видно. Находите свой провод-фаза на автомате ноль на сборке, земля на корпусе щита и отключаете землю. Включаете автомат и измеряя напряжение на искомых проводах (фаза помечена) находите ноль, помечаете его, подключаете землю обратно! Всё!ОСОБО ОБРАЩАЮ ВНИМАНИЕ!! ! ОТКЛЮЧАЙТЕ НАПРЯЖЕНИЕ И НЕ РАБОТАЙТЕ ПОД НАГРУЗКОЙ!!! Берегите себя!!!

Фаэу покажет пробник, землю проверить омметром, оставшийся будет ноль

Отключить ноль в щитке. Относительно земли напряжение на фазе будет, относительно отключенного ноля — нет.

Постолька у меня папа електрик, выходит синий ноль а желтий земля. З. Ы. Походу фаза определена методом научного тыка?

Ноль с Землей отличить можно только проследив до щитка. А вообще — нормальной Земли в домах нет.

в жилых домах, как правило, нет ноля — он просто выведен на землю

замерь напряжение между фазой и каждым проводом где будет наименьшее там земля где больше ноль

В щитке всегда землю вешают на шинку. Фаза определяется пробником. Оставшийся кабель ноль.

touch.otvet.mail.ru
