Как выбрать и установить кран Маевского на радиатор отопительной системы

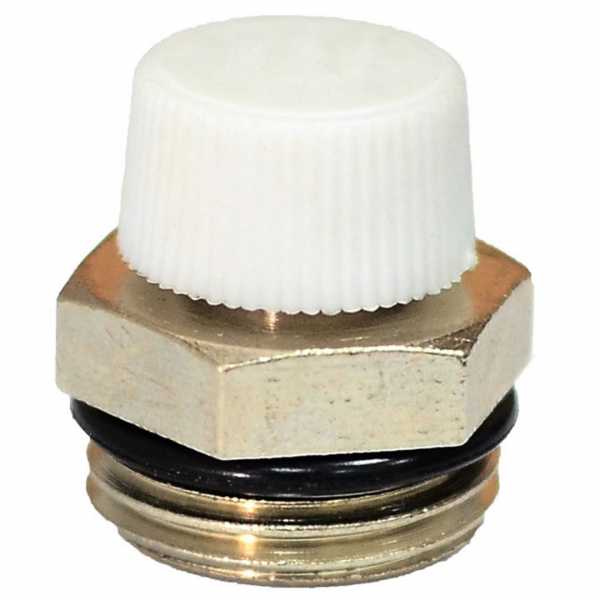

Кран Маевского – сантехнический прибор, который служит для стравливания воздуха из отопительных радиаторов, другими словами кран Маевского нужен, чтобы спустить скопившийся в батарее воздух.

Кран Маевского открывается специальным ключом или плоской отверткой.

Как в радиаторе появляется воздух?

При циркуляции теплоносителя в систему попадает некоторое количество воздуха, содержащегося в нем. Воздух может образовывать пузырьки, особенно в местах с низким давлением и маленькой скоростью теплоносителя.

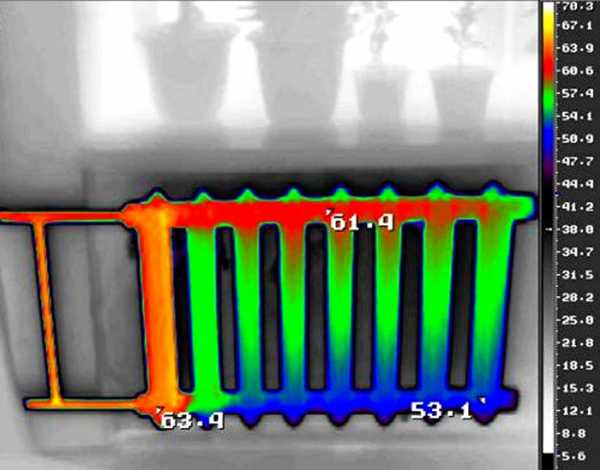

Эти пузырьки создают воздушные пробки, которые препятствуют свободному обращению теплоносителя в системе. Воздух также может появляться при простоях отопительной системы.

Поэтому воздух необходимо периодически удалять через отводящее устройство, которым и является кран Маевского.

Кран устанавливается в верхней точке системы или радиатора.

На чем основан принцип работы крана Маевского

На кране Маевского нарезается стандартная внешняя полудюймовая (¾, 1 дюйм) резьба, на корпус с резьбой надевается резиновое уплотнительное кольцо.

Стандартная резьба делает возможной установку крана Маевского на любую батарею.

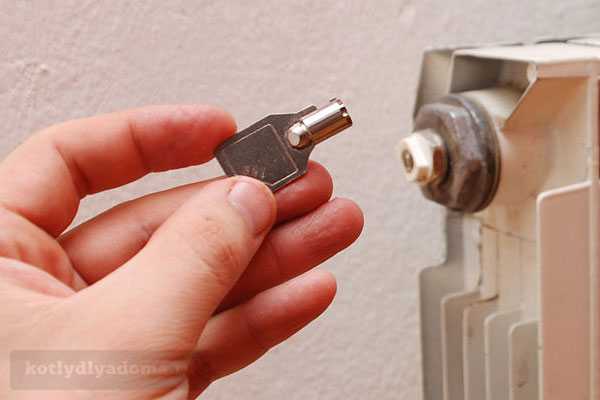

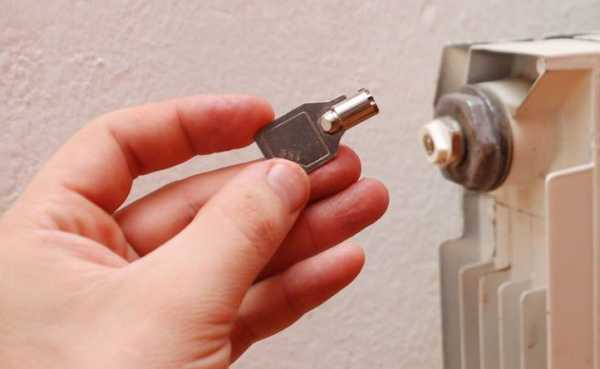

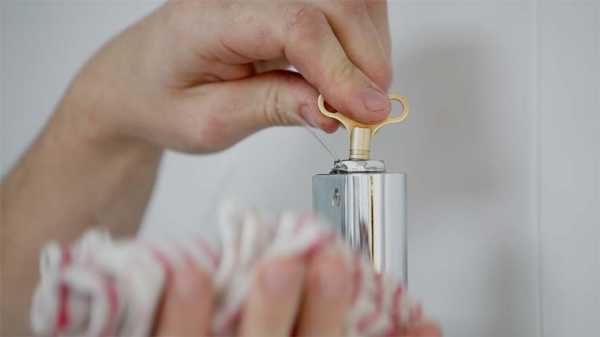

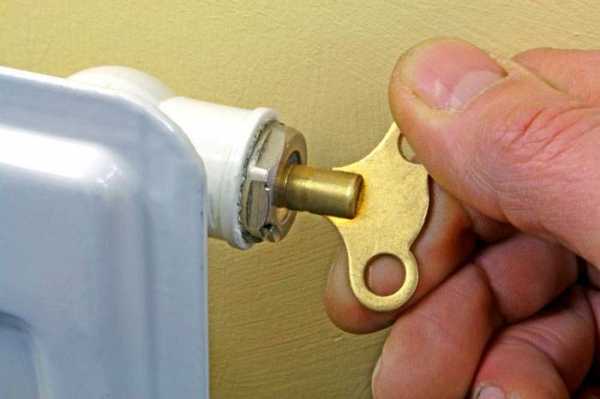

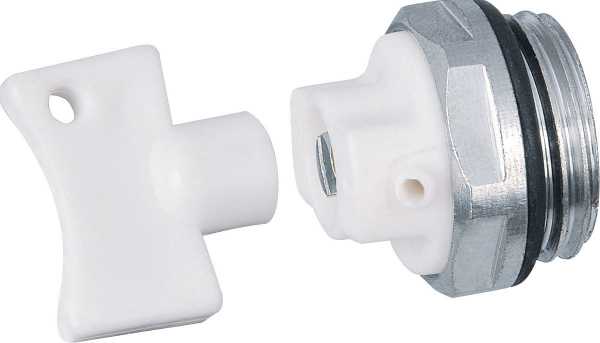

Небольшой специализированный ключ предназначен для обслуживания прибора, установленного на радиаторе в нише или в месте, где отверткой воспользоваться не получится.

Такая конструкция ключа для крана Маевского предохраняет отопительную систему от детских шалостей.

Как работает кран Маевского?

Запорный игольчатый клапан – вот главный механизм в кране Маевского.

Этот клапан можно перемещать внутри специальным запорным винтом, головка которого сделана под четырехгранный ключ и под отвертку одновременно.

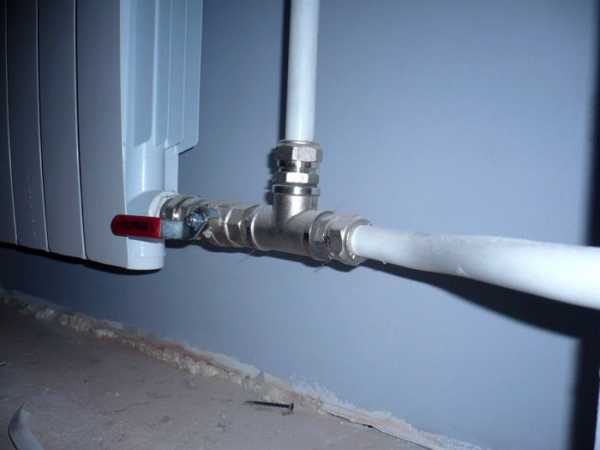

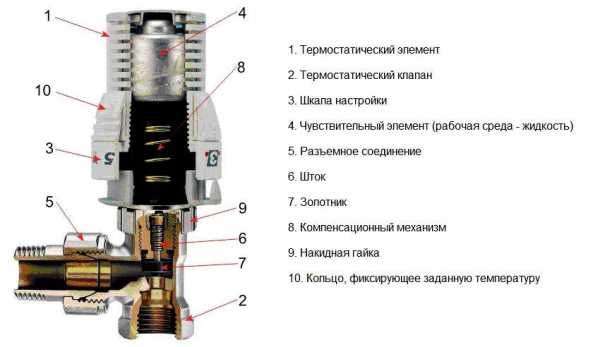

Кран Маевского устанавливается на радиаторы с верхней стороны, напротив подвода теплоносителя или терморегулятора.

Как уже говорилось, от воздушных пробок никуда не денешься, и воздух по законам физики поднимается вверх – туда, где установлен кран.

Во время использования крана Маевского вам остается только приоткрыть игольчатый клапан ключом или отверткой (открутить его на несколько оборотов), и через перекрытое игольчатым клапаном отверстие в кране начнет выходить воздух.

Для того чтобы система отопления работала вам на радость, нужно:

Прочитать статью о том как выбрать радиаторы отопления. Выполнить правильный расчет количества и мощности с помощью наших рекомендаций.

И определиться со схемой подключения, варианты доступны по адресу: http://obogreem.net/otopitel-ny-e-pribory/radiatory/shema-podklyucheniya-radiatorov.html.

Устройство и технические характеристики

Кран для открывания поворачивается против часовой стрелки, закрывается – по часовой.

Как только весь воздух из системы выйдет, кран можно закрывать.

Если у вас стоит насос принудительной циркуляции теплоносителя, то перед стравливанием воздуха его необходимо выключить и подождать 5 минут.

Это необходимо чтобы движение теплоносителя прекратилось, и воздух смог подняться в верхнюю часть радиатора.

При включенном насосе стравить весь воздух не получится, так как, увлекаемый потоком теплоносителя, он не успевает подниматься вверх и задерживаться в верхней части радиатора.

Особенности работы

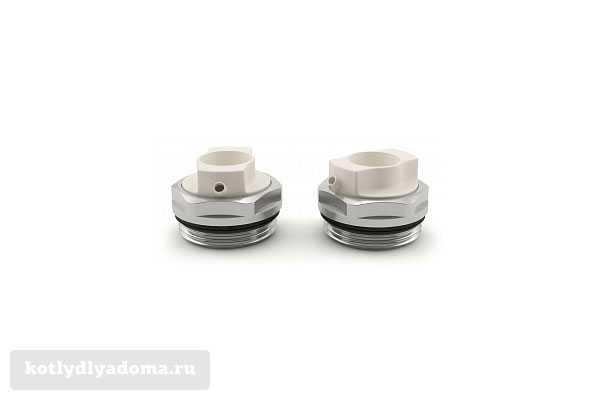

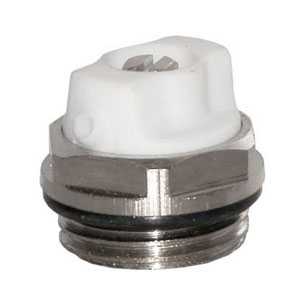

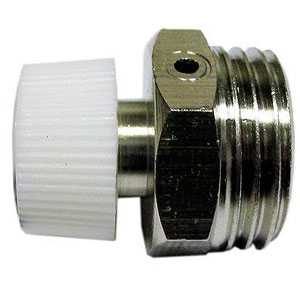

Отверстие диаметром 2 мм, которое служит для стравливания воздуха, бывает двух видов:

• в специальной пластиковой подкладке,
• в латунном корпусе.

И та, и другая модель служат исправно и долго. Если теплоноситель грязный, то отверстие может забиваться.

Прочистить его можно очень просто — обычной швейной иглой или булавкой. Кран при этом, естественно, должен быть открыт.

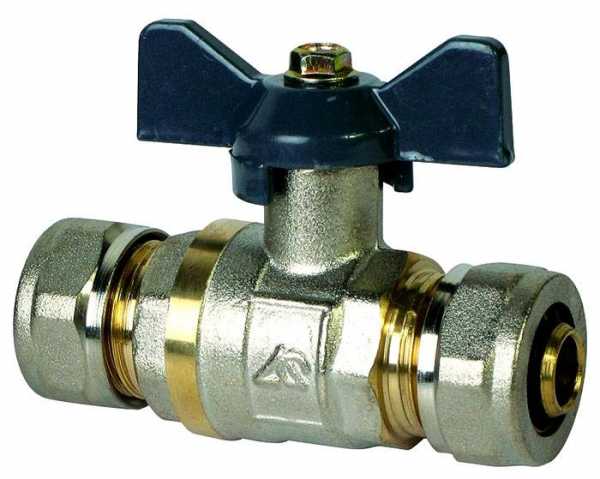

Еще одна интересная функция крана Маевского – при подключенном центральном отоплении через это устройство невозможно сливать теплую воду в больших количествах, чем грешили многие из нас, когда были установлены обычные краны для спуска воздуха из системы.

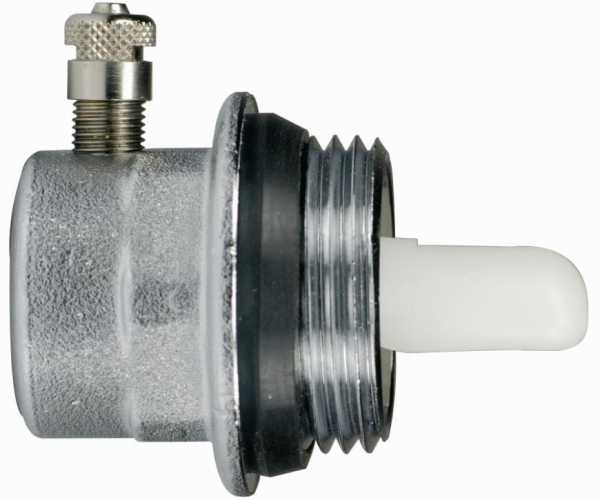

Автоматический кран Маевского

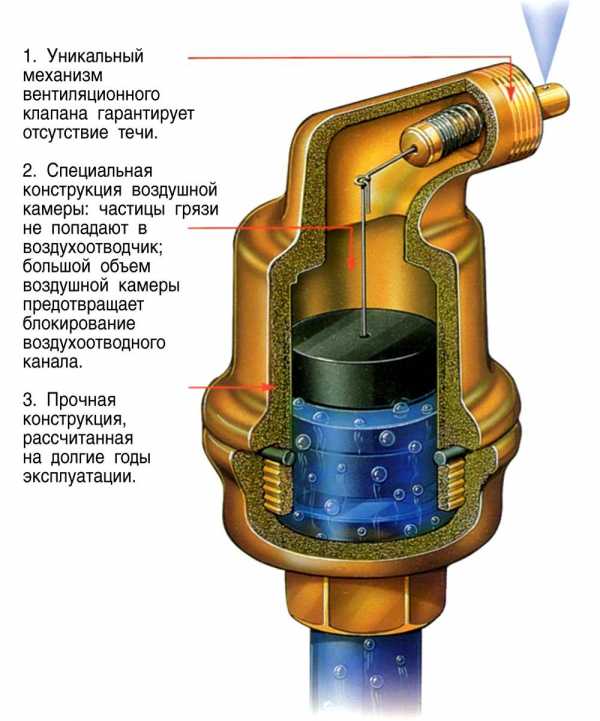

Существуют еще и автоматические краны Маевского — их еще называют воздухоотводчиками. Выглядит этот кран, как обычный металлический цилиндр с отверстием в верхней части.

Принцип действия автоматического крана Маевского тот же.

В основе его работы – все тот же поплавковый принцип. При определенном количестве набранного воздуха поплавок опускается, открывает клапан, и воздух стравливается.

Дальше все в обратной последовательности — поплавок поднимается, клапан закрывается. Такой кран не требует ухода – поставил и забыл.

Лучше устанавливать его в труднодоступных местах, где к ручному крану не добраться.

Выпускаются автоматические краны Маевского в латунном или хромированном (никелированном) корпусе, сам кран имеет форму, предназначенную или для отвертки, или для четырехгранного ключа, на случай принудительного открывания.

Для чугунных радиаторов

Не рекомендуется ставить автоматический кран Маевского на чугунные радиаторы старого образца, особенно при подключенной центральной отопительной системе.

В такой системе теплоноситель всегда грязный, и вам придется каждый месяц, а может быть, и чаще, снимать и чистить кран Маевского.

К тому же, центральное отопление часто отключают, а это значит, что в трубах будет все время собираться воздух. И воздуха будет гораздо больше, чем в автономной системе отопления. Учитывая, что выпускное отверстие в кране диаметром всего 2 мм, вы можете часами выпускать воздух из системы после очередной ее остановки.

Для таких систем выпускаются специальные автоматические краны в латунном корпусе, например, OMEC. Такие краны могут выдерживать гидравлические удары до 15 атмосфер, что в центральной отопительной системе не редкость.

Отечественные производители выпускают специальные краны для чугунных радиаторов МС140 по ГОСТ9544-93. Такой кран тоже имеет латунный корпус, выдерживает температуру до 150°С и предназначен для работы не только в водной среде, но и в паровом отоплении.

Среди именитых брендов производителей радиаторов, стоит присмотреться:

Радиаторы Рифар монолит — запатентованная технология.
Радиаторы Керми — стальные или панельные.
Или трубчатые стальные радиаторы Arbonia.

Установка и замена крана Маевского

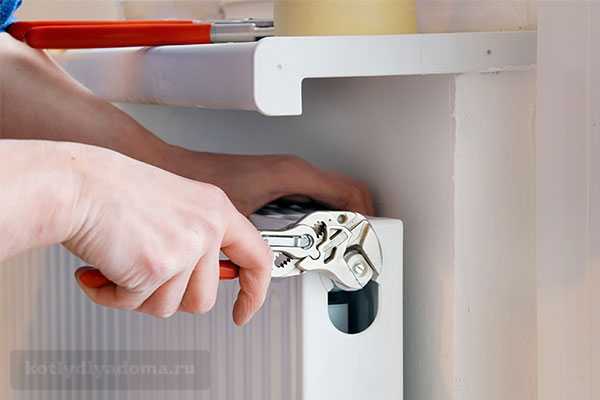

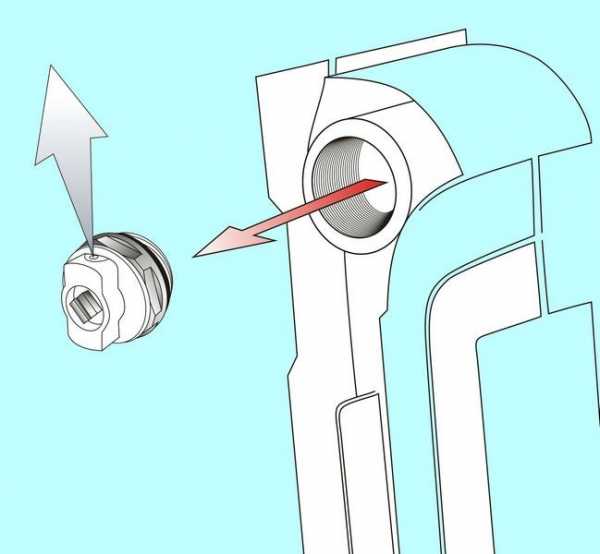

Устанавливается кран Маевского несложно – его нужно просто вкрутить в радиаторную пробку.

Если на вашем радиаторе в пробке отверстие под кран не предусмотрено, то пробку нужно поменять.

Сейчас краны Маевского выпускаются с резьбами ½ дюйма, ¾ дюйма и 1 дюйм. Выбирайте сами, какую пробку и какой кран покупать.

При покупке обратите внимание на прокладку крана – она должна быть резиновой или силиконовой, но не паронитовой.

При вкручивании крана установите его в таком положении, чтобы отверстие для спуска воздуха было направлено немного вниз. Это нужно для того, чтобы воду, которая пойдет после стравливания воздуха, удобнее было собирать в какую-то емкость – кружку, ковш или ведро.

Если вы хотите подстраховаться, используйте льняную подмотку или FUM ленту в качестве уплотнителя на резьбе.

Замена крана проводится точно так же, как и его установка. Может быть, вам придется придерживать газовым или разводным ключом саму пробку, чтобы она не начала выкручиваться вместе с краном.

И помните – все заглушки-пробки на радиаторах имеют левую резьбу, поэтому вкручивая кран, вы ослабляете пробку, поэтому ее нужно придерживать ключом. И наоборот – при выкручивании крана пробка затягивается.

Чтобы решить, необходима ли вам установка ручного крана Маевского в конкретно вашей отопительной системе, решите, исходя из вашей схемы отопления, сможет ли воздух самостоятельно выходить из труб и радиаторов отопления.

Не забывайте о простых законах физики – воздух сможет уходить из системы только вверх. Во всех других случаях можно выбрать, какой прибор вам подойдет лучше – ручной или автоматический кран Маевского.

obogreem.net

Кран Маевского: устройство, принцип работы, назначение

Основное правило эффективной работы водяного отопления с газовым, электрическим или твердотопливным котлом – хорошая циркуляция теплоносителя и отсутствие воздуха в системе. Это объясняется тем, что воздух создает пробки, а сам он не обладает хорошей теплопроводностью и теплоемкостью. Поэтому его нужно удалять при помощи специальных устройств – кранов игольчатого типа.

Что такое кран Маевского

Кран для отвода воздуха — это элемент запорной арматуры, конструкция которого выполнена таким образом, что позволяет, не перекрывая систему отопления, удалять воздух из нее путем выкручивания ручным способом винта с коническим торцом.

Термин «кран» не совсем подходит под определение устройства, так как оно не рассчитано на запирание канала прохождения жидкости. Кран Маевского – это клапан и одновременно датчик, с помощью которого человек сам спускает воздух. Устройство такого типа работает при условии наличия давления в системе.

Понятие крана Маевского встречается только в отечественных неспециализированных источниках. Профессиональная, а также зарубежная литература называет этот прибор воздушным клапаном игольчатого типа для радиаторов. Они бывают разной формы, но внутренним устройством не отличаются принципиально.

Область применения

Каждый узел отопительной системы может скапливать воздух, особенно он задерживается в местах с резкими поворотами, перепадах трубопровода сверху вниз, в области изменения сечения с большего на меньшее, в радиаторах.

Все эти участки нужно развоздушивать, в чем прямое назначение крана Маевского. Но не везде удобно его монтировать.

Основная сложность, что кран должен обслуживаться человеком, поэтому его принято врезать в те места отопления, куда легко добраться и где ничто не мешает работе с отверткой. Основные точки установки:

• Радиаторы отопления. Подходит кран Маевского для чугунных радиаторов, стальных и дюралюминиевых.
• Самодельные стальные отопительные регистры.
• Расширительный бак герметичной отопительной системы.

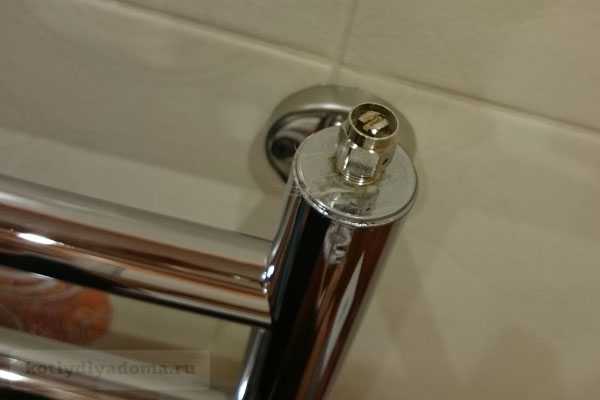

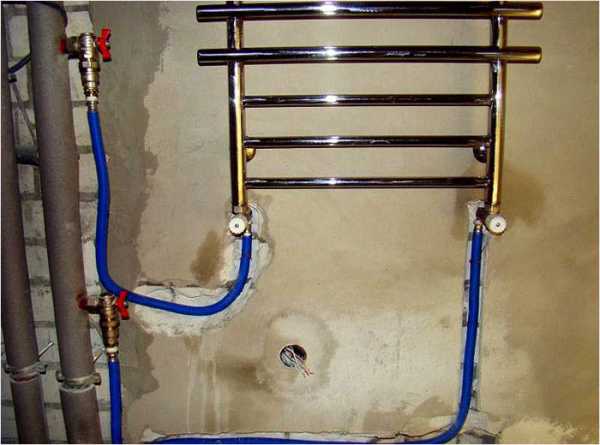

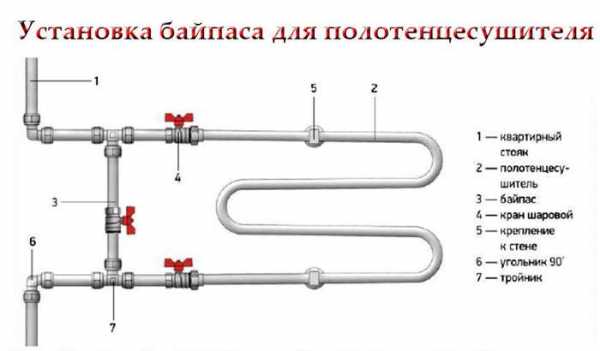

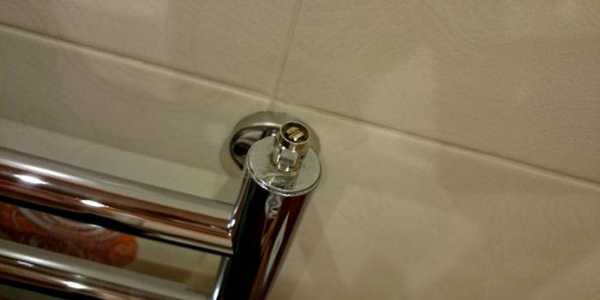

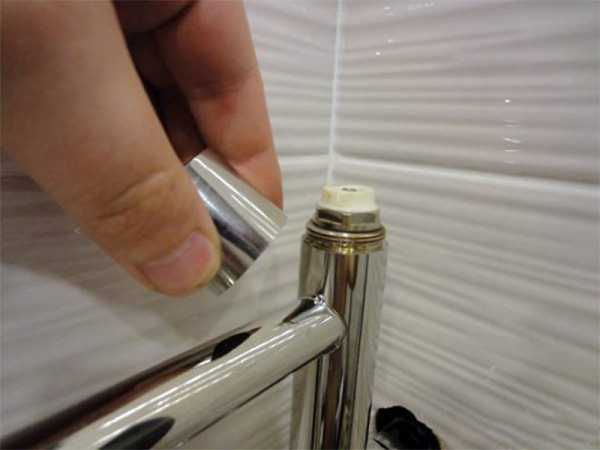

• Полотенцесушитель водяной.
• Верхняя точка отопления, например, тупики стояков, где может накапливаться воздух.

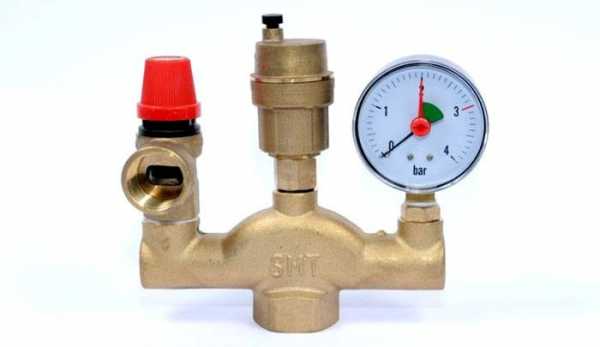

Кроме крана Маевского, обязательно система должна быть снабжена автоматическими развоздушивающими клапанами. Это связано с применением циркуляционных насосов, которые принудительно перегоняют теплоноситель. Вместе с ними воздушные пробки будут дрейфовать по контуру, и игольчатым клапаном поймать их просто нереально.

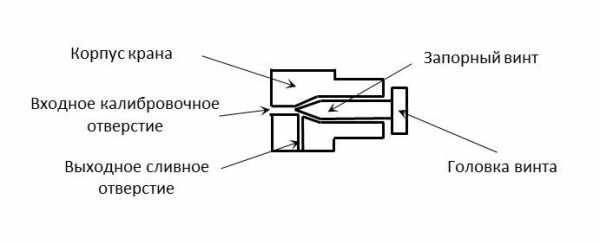

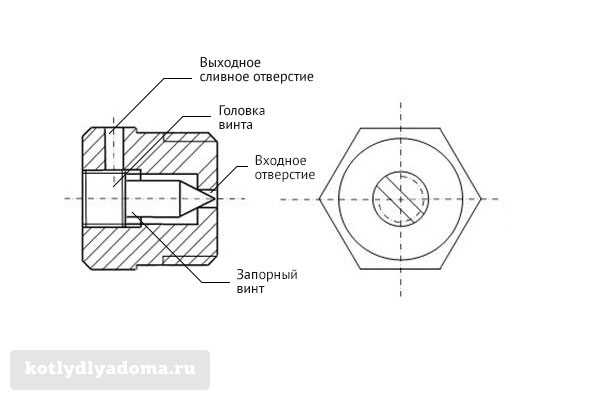

Как устроен кран

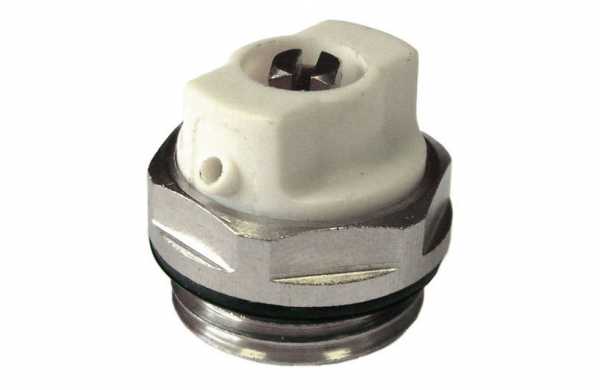

Кран Маевского устройство имеет довольно простое. Он состоит из:

• корпуса;
• винта запорного.

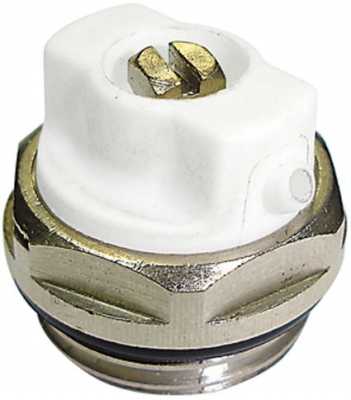

Корпус (основание) изготовлен из латуни или бронзы. Снаружи он имеет резьбу для присоединения к точкам отопительной системы. Резьба обычно на полдюйма либо три четверти, но иногда встречаются дюймовые резьбы. Также на кране предусмотрен шестигранник под рожковый ключ для возможности установки и демонтажа. Внутри корпуса нарезана резьба, которая оканчивается гладким конусом. Также имеются два отверстия: одно калибровочное для входа воздуха из системы, другое спускное.

Винт изготовлен из нержавеющей стали и имеет резьбу с мелким шагом. Он снабжен головкой обычно со шлицом под плоскую отвертку. Иногда головка сделана таким образом, что ее удобно вращать пальцами. С другой стороны винта, там, где оканчивается резьба, имеется конус. Он тщательно отшлифован, чтобы, совмещаясь с конусом в корпусе, не пропускать воду.

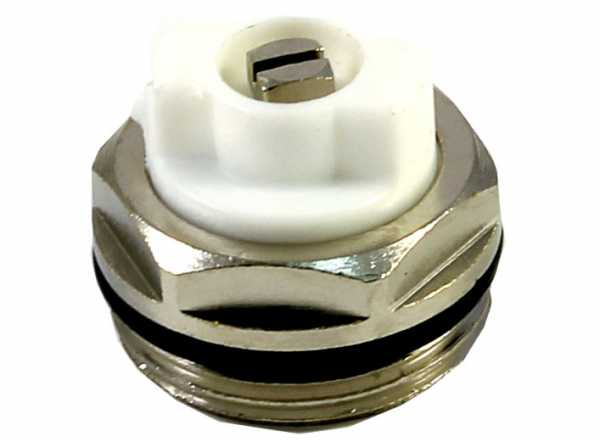

Иногда корпус может быть дополнен пластиковой муфтой, которая свободно вращается вокруг него. В этом случае спускное отверстие находится в муфте. Оно совмещено с каналом в корпусе. Это дает возможность отводить воздух в любую сторону, поворачивая муфту. Таким образом, проводя развоздушивание системы, можно не забрызгать стены или ценные предметы водой.

Принцип действия

Принцип работы крана Маевского основан на свойстве воздуха из-за его меньшей плотности подниматься вверх. Вода вытесняет воздух, и он скапливается в таких местах, как различные отводы, тупики, нередко делая здесь воздушные пробки. Вот эти участки первоочередным образом и оборудуют игольчатыми клапанами.

Газ непосредственно прилегает к калибровочному входному отверстию крана. С другой стороны канал закрыт конусом запорного винта. При выкручивании винта наступает момент, когда канал калибровочного отверстия соединяется с каналом спускного отверстия, и воздух может высвободиться.

Так как современные отопительные системы работают под давлением, то давление начинает устремлять воду к открытому каналу крана Маевского. Вода, соответственно, давит на воздух и вытесняет его, после чего сама устремляется наружу. Благодаря маленькому сечению ее потери в этом случае минимальны.

Когда через спускное отверстие пошла вода, винт вкручивают обратно, каналы перекрываются, и система приходит в первоначальное состояние. При последующем образовании воздушной пробки весь цикл повторяется.

Правила установки

По своей природе воздух стремится вверх, что также наблюдается в трубах отопления. И если он попал в замкнутое пространство, то есть когда выход есть только через нижнее положение трубы или радиатора, он уже никуда не уйдет и образует воздушную пробку. Такая пробка может попросту занять часть радиатора, и он будет плохо греться.

Поэтому краны Маевского устанавливают исходя из следующих принципов:

• На каждый радиатор отопительной системы в верхнем крайнем углу напротив точки подвода воды.
• В верхней точке расширительного бачка.
• Вверху системы отопления в конечных точках или тупиках.

Кранами Маевского снабжают систему отопления в период ее монтирования. Винт запорный во всех кранах должен быть закручен до упора. Сам кран устанавливают, наматывая на резьбу уплотнительную прокладку, чтобы не было протекания. Самое главное – кран должен быть установлен в том месте, где к нему есть свободный доступ для проведения работ по развоздушиванию системы.

Как пользоваться краном Маевского

После того как отопление запущено и циркуляционные насосы прогнали теплоноситель по трубам, весь воздух, который не вышел через автоматические развоздушивающие клапаны, скапливается в пузыри по всему периметру контура. Теперь его необходимо удалить.

Любая система состоит из ветвей или линий. Каждая из них имеет свое начало, то, которое ближе к котлу, и свой конец, где установлен последний радиатор. Развоздушивая систему при помощи крана Маевского, всегда идут от первого радиатора к последнему. Это обосновано тем, что в этом направлении насосы гонят жидкость, и выпущенный воздух не сможет здесь вновь образоваться.

Для работы с краном необходим следующий инструмент:

• плоская отвертка под шлиц запорного винта;
• отрезок материи для устранения течи.

Порядок проведения работ следующий:

1. Выпускное отверстие игольчатого клапана поворачивают в сторону от предметов, которые нежелательно мочить.
2. Отрезок материи подносят к отверстию так, чтобы в любой момент можно было его накрыть и предотвратить течь.
3. Отверткой медленно откручивают запорный винт до момента, пока не появится характерное шипение выходящего воздуха.
4. После того как воздух вышел и стала просачиваться вода, закручивают винт, устраняя подтеки.

После прохождения всех кранов Маевского на батареях одной линии, переходят к следующей, и так до конца. Прогрев систему, проходят и пробуют равномерность температуры на каждой батарее. Если есть плохо нагретые, из них удаляют воздух повторно.

Преимущества и недостатки изделия

Игольчатый клапан – довольно надежное устройство, он:

• прост в обслуживании для любого пользователя;
• имеет несложную конструкцию, принцип работы крана Маевского понятен;
• долговечен и практически не засоряется;
• относится к дешевой запорной арматуре, несмотря на его незаменимость в любом отоплении.

Самым главным недостатком игольчатого клапана является неспособность полностью удалять воздух, особенно тот, который непрерывно циркулирует по системе. Из-за этого приходится параллельно ставить автоматические воздухоотводчики.

Техническое обслуживание

Кран Маевского редко выходит из строя, но иногда такое случается, если вода в системе достаточно агрессивная и содержит много солей. В этом случае просто необходимо проводить техническое обслуживание клапанов. У крана Маевского для чугунных радиаторов выкручивают запорный винт и прочищают каналы. Удобнее это делать во время замены теплоносителя.

Заключение

Важно помнить, что установка отопительной системы — сложное мероприятие, которое под силу только квалифицированным специалистам. Если решено делать работу своими силами, желательно иметь в этом вопросе надежного консультанта.

fb.ru

принцип работы и технические характеристики

1. Устройство, принцип действия и технические характеристики
2. Установка на биметаллические и чугунные радиаторы
3. Как удалить воздушную пробку?

В замкнутую систему отопления самыми различными путями проникает воздух. Скапливаясь, он способен создавать препятствия для движения теплоносителя и мешать нормальной работе радиаторов и полотенцесушителей. Для решения этой проблемы на отопительные приборы устанавливается кран Маевского, при помощи которого можно легко удалить скопившейся воздух.

Из этой статьи вы узнаете для чего нужен кран Маевского, как он устроен и как работает. О том, как правильно его установить и использовать, а также об особенностях монтажа ручных воздухоотводчиков на полотенцесушители, чугунные и биметаллические радиаторы.

Устройство, принцип действия и технические характеристики

Чаще всего воздух попадает в систему отопления, смешиваясь с теплоносителем при ее заполнении. Не редки случаи подсоса через некачественные соединения и бракованную арматуру. При использовании определенных типов теплоносителей с алюминиевыми радиаторами, газ может выделяться прямо внутри отопительной системы в результате химических реакций.

Традиционно для удаления скопившегося воздуха в верхних точка системы отопления устанавливаются автоматические воздухоотводчики, которые в автономном режиме решают эту задачу. Для удаления воздушных пробок из радиаторов и полотенцесушителей долгое время устанавливали обычные краны. Однако, такое решение вызывало большой соблазн у владельцев использовать горячую воду из отопительных систем для санитарных нужд. Это быстро приводило к нехватке теплоносителя в теплосети, что требовало постоянного долива.

Кран Маевского позволяет без особого труда спустить воздух из батареи или полотенцесушителя, но в тоже время делает слив горячей воды достаточно неудобным и трудоемким процессом. Он состоит из металлической пробки с наружной резьбой и маленьким отверстием по центру. Для открытия и закрытия крана, с противоположной стороны вкручивается запорный винт, головка которого спроектирована под специальный ключ для крана Маевского и обычную шлицевую отвертку. Поверх винта имеется пластиковый кожух с небольшим отверстием, задающим направление выхода воздуха.

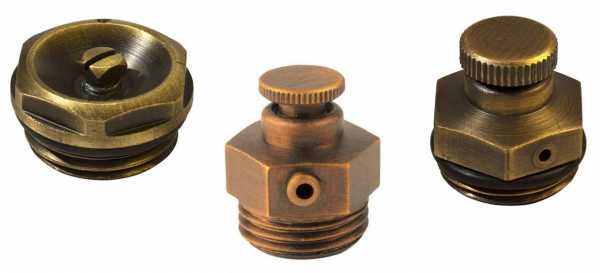

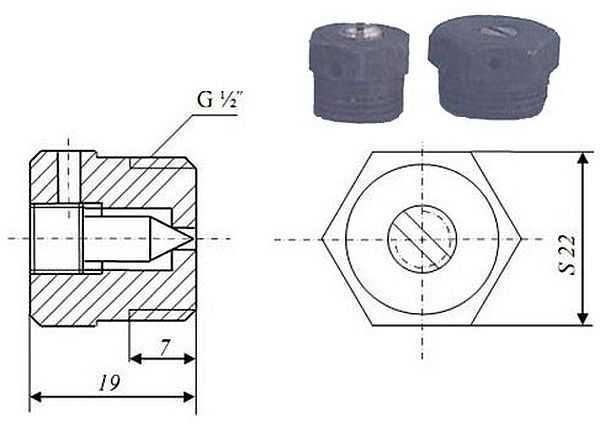

Различают несколько моделей, имеющих различный диаметр наружной резьбы. Чаще всего встречаются краны Маевского с наружной резьбой 1/2 дюйма (Ду15) и 3/4 (Ду20). Реже, но все же попадаются встречаются воздухоотводчики с резьбой 3/8 и даже 1 дюйм.

Кран Маевского это общепринятое, народное название этого прибора. Оно не закреплено в ГОСТе и редко встречается в технической документации и литературе. В научной терминологии устройство носит название радиаторный игольчатый клапан.

Установка на биметаллические и чугунные радиаторы

Чаще всего кран Маевского устанавливается в верхнюю часть радиатора, которая также как и теплообменник автоматического твердотопливного котла отопления наиболее подвержена скоплению воздушных пробок. В современных батареях на противоположном конце от места подключения подающей трубы для этих целей имеется специальное отверстие. Обычно в нем уже установлена проходная гайка и заглушка. Многие производители радиаторов выпускают монтажные наборы состоящие из нескольких проходных гаек, прокладок, заглушки, крана Маевского и ключа для его открытия.

Для монтажа крана на современный биметаллический радиатор, необходимо выкрутить заглушку и поставить ручной воздухоотводчик на ее место. При установке следует помнить, что у проходной гайки в которую монтируется кран резьба левая, а у самого крана — правая. Вкручивание крана в уже установленный фитинг будет ослаблять его резьбу. Во избежании этого следует вначале отдельно собрать комплект из проходной гайки и крана Маевского, а затем уже устанавливать собранный комплект на батарею.

Для герметизации, кран Маевского снабжен резиновой прокладкой, а для установки фитинга в комплекте с ним идет прокладка из силикона. Обычно этого более чем достаточно, однако многие специалисты рекомендуют дополнительно уплотнять соединение сантехнической ФУМ лентой или льном.

Для чугунных батарей выпускаются более прочные латунные воздухоотводчики, рассчитанные на повышенную температуру и давление. Установка крана Маевского своими руками на чугунный радиатор несколько сложнее, чем на стальной или биметаллический. Отверстия для монтажа в нем чаще всего не предусмотрено, поэтому необходимо самостоятельно просверлить его в пробке, а затем нарезать в нем резьбу нужного диаметра.

Чугунные батареи чаще всего используются в системах центрального отопления. Теплоноситель в них очень низкого качества и содержит большое количество различной взвеси. Кран Маевского будет очень быстро засорятся и не сможет выполнять свои функции. Плюс ко всему в центральных отопительных системах нередко случаются гидроудары, которые запросто могут выбить самостоятельно установленный воздухоотводчик.

Как удалить воздушную пробку?

Удаление воздуха из радиаторов отопления, полотенцесушителей и других элементов отопительной системы называется развоздушиванием. Чаще всего эта процедура выполняется сразу после монтажа или длительного простоя, например после летнего сезона. Также если вы вдруг обнаружили, что ваша батарея недостаточно теплая, при высокой температуре в системе отопления, скорее всего в ней скопился воздух. Процедуру развоздушивания легко можно сделать своими руками, для этого вам потребуется: шлицевая отвертка или специальный ключ для открытия воздухоотводчиков, тряпка или небольшая емкость.

С помощью отвертки или ключа, необходимо медленно начать выкручивать запорный винт до начала выхода воздуха. Этот момент можно легко определить по характерному шипению. После того, как вслед за воздухом из сливного отверстия польется теплоноситель необходимо перекрыть кран Маевского, и вытереть вытекшую воду.

Совет: Не стоит беспокоится, что вытечет много теплоносителя. Так как сливное отверстие в кране Маевского очень малого диаметра, вода будет выходить по капле или потечет небольшой струйкой — все зависит от давления в отопительной системе. Запорный винт достаточно выкрутить на пол оборота или на один целый оборот. Не надо выкручивать его полностью, так как велика вероятность того, что давление теплоносителя не позволит вам завернуть его обратно.

Более наглядно, о том как пользоваться краном Маевского, смотрите в следующем видео:

Обычный воздух может стать серьезной проблемой, когда он оказывается внутри системы отопления. Для его удаления используются как автоматические воздухоотводчики в составе группы безопасности котлов или бойлеров, так и ручные краны Маевского для радиаторов и полотенцесушителей. Купить такое устройство можно по очень низкой цене, но польза которую оно приносит, стоит гораздо дороже.
