Как работает кран маевского – принцип работы и его влияние на эффективность системы отопления +Фото

Кран Маевского принцип работы; установка его в радиатор, чтобы спускать воздух

Из-за накопленного воздуха происходят сбои в работе отопительной системы. Воздушные пробки не дают свободно перемещаться теплоносителю по контуру. Поэтому вся работа системы обогрева становится неэффективной. Решить эту проблему можно с помощью устройства под названием кран Маевского. Его принцип работы состоит в стравливании воздушных масс. На батарее это приспособление монтируется в верхней точке. Управлять им можно как вручную, так и автоматически.

Кран Маевского: принцип работы

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

• когда делается монтаж новой отопительной системы;
• когда устанавливаются новые батареи отопления;
• когда вода сливается из системы, и производятся ремонтные работы;
• в случае негерметичности контура;
• если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

• термостатический элемент;
• термостатический клапан;
• шкала настройки;
• чувствительный элемент, для которого жидкость служит рабочей средой;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидная гайка;
• кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

1. Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
2. Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.
3. Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

Как выбирать устройство?

Перед покупкой крана Маевского нужно обратить внимание на определенные параметры радиаторов. Если обогрев централизованный, то лучше всего установить устройство ручного типа. Его можно будет задействовать только в том случае, если понадобится стравить воздух.

Автоматический кран целесообразнее использовать при автономной системе отопления.

Если использовать автоматическую конструкцию для централизованного отопления, то нужно учесть, что теплоноситель очень сильно загрязнен, а это будет влиять на работу механизма. Дело в том, что отверстия в таких конструкциях будут постоянно забиваться, и кран просто перестанет выполнять свою работу.

Автоматический механизм можно установить на батареях, которые расположены в труднодоступных местах, но и там нужно будет постоянно следить за чистотой теплоносителя.

Если в системе отопления имеют место чугунные батареи, то для них подойдет модель ручного крана или автоматические конструкции, изготовленные из латуни.

Правильный монтаж крана Маевского

Если человек не имеет специальных знаний, то установить такую конструкцию самостоятельно ему будет очень сложно, или он вовсе не справится с таким заданием

. Покупая воздухоотводчик, нужно чтобы его размеры совпали с входным отверстием полотенцесушителя. Кроме этого, нужно приобрести прокладку, сделанную из резины или силикона.

Рассмотрим, как правильно установить кран Маевского на полотенцесушителе.

Конструкция должна быть установлена на радиатор в верхней его части, при этом отверстие под горячую воду должно находиться в противоположной стороне. Работа проводится в следующей последовательности:

1. Систему нужно освободить от воды.
2. В новых батареях предусмотрены прорези. Если на батарее имеется заглушка, то кран нужно устанавливать вместо нее, но так, чтобы отверстие было развернуто от стены и имело небольшой уклон вниз.

Если нужно установить устройство на старую батарею, то в заглушке делается прорезь, затем нарезается резьба. После этого, с помощью специального ключа устанавливается кран Маевского. Такие радиаторы в ванной уже не встретишь, там устанавливают полотенцесушитель.

Установка и принцип работы автоматического воздухоотводчика

Автоматический кран имеет герметичный корпус, изготовленный из латуни. Внутри располагается поплавок, который соединен со спускным клапаном. Работать такой прибор будет только при наличии открытого запирающего колпачка. Колпачок, перед работой, нужно открутить на несколько оборотов.

От вида изделия зависит и принцип работы автоматического воздухоотводчика. Различают три типа устройства:

• прямые модели, которые монтируются вертикально;
• угловые модели – монтируются под определенным углом;
• специальные устройства на радиаторы.

Некачественный теплоноситель будет постоянно забивать отверстие, из-за чего клапан будет неплотно прилегать. В этом случае полотенцесушитель нужно менять, или же вызывать сантехника.

Установка разных видов крана Маеквского

Как работает кран Маевского?

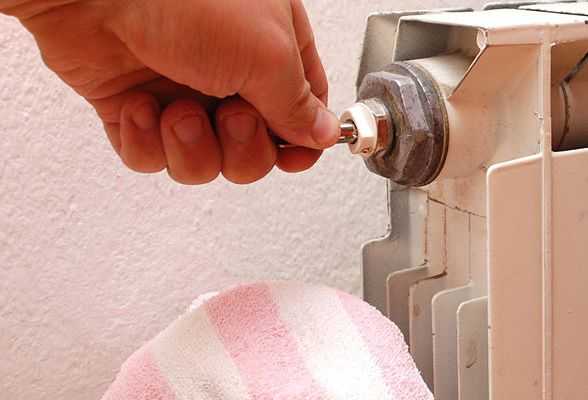

Пользоваться краном Маевского нужно правильно. Для этого под батарею нужно положить сухую ветошь

или поставить небольшую емкость. С помощью ключа винт требуется прокрутить в нужном направлении. Если это сделано правильно, то из устройства начнет выходить воздух, а за ним потечет и вода. Здесь важно спускать воду, пока она не начнет литься без прерывания.

Если в радиаторе установлен ручной тип крана, то подготовительные работы будут те же. Но чтобы открутить его, нужен ключ для крана Маевского, или отвертка. Ее нужно вставить в прорезь и прокрутить против часовой стрелки. Как только воздух начнет выходить из батареи, нужно прекратить прокручивание. Как и в предыдущем случае, вместе с воздухом будет спускаться и вода, к тому же это все может сопровождаться громкими звуками. Не пугайтесь, это нормально. Спускать воду можно заканчивать, когда она будет литься без прерывания. Кран можно закрывать, но крутить нужно уже в обратную сторону.

Если система оборудована насосами, то перед выпусканием воздуха их нужно отключить, минут за десять до «операции». Чтобы

кран прослужил долго, после каждого отопительного сезона нужно смазывать винт специальной силиконовой смазкой. Это поможет защитить резьбу от действия теплоносителя.

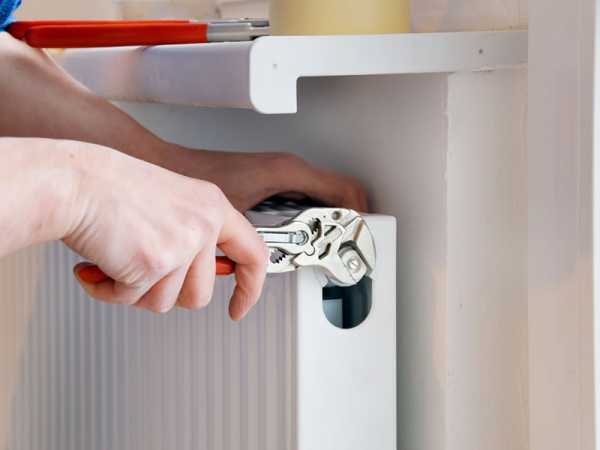

Замену крана следует производить специальными разводными ключами, это касается и полотенцесушителя.

Полезные советы

Кран Маевского монтируется на радиаторы в том случае, если конструкция имеет участки, которые находятся ниже подсоединения прибора.

Правильный монтаж воздухоотводчика на полотенцесушителе влияет на работу всей системы.

Если после удаления воздуха, радиатор не стал теплее, то можно допустить, что он засорен. Из этой ситуации есть два выхода:

• вызов сантехника;
• замена радиатора.

remontoni.guru

Кран Маевского: устройство, принцип работы, назначение

Основное правило эффективной работы водяного отопления с газовым, электрическим или твердотопливным котлом – хорошая циркуляция теплоносителя и отсутствие воздуха в системе. Это объясняется тем, что воздух создает пробки, а сам он не обладает хорошей теплопроводностью и теплоемкостью. Поэтому его нужно удалять при помощи специальных устройств – кранов игольчатого типа.

Что такое кран Маевского

Кран для отвода воздуха — это элемент запорной арматуры, конструкция которого выполнена таким образом, что позволяет, не перекрывая систему отопления, удалять воздух из нее путем выкручивания ручным способом винта с коническим торцом.

Термин «кран» не совсем подходит под определение устройства, так как оно не рассчитано на запирание канала прохождения жидкости. Кран Маевского – это клапан и одновременно датчик, с помощью которого человек сам спускает воздух. Устройство такого типа работает при условии наличия давления в системе.

Понятие крана Маевского встречается только в отечественных неспециализированных источниках. Профессиональная, а также зарубежная литература называет этот прибор воздушным клапаном игольчатого типа для радиаторов. Они бывают разной формы, но внутренним устройством не отличаются принципиально.

Область применения

Каждый узел отопительной системы может скапливать воздух, особенно он задерживается в местах с резкими поворотами, перепадах трубопровода сверху вниз, в области изменения сечения с большего на меньшее, в радиаторах.

Все эти участки нужно развоздушивать, в чем прямое назначение крана Маевского. Но не везде удобно его монтировать.

Основная сложность, что кран должен обслуживаться человеком, поэтому его принято врезать в те места отопления, куда легко добраться и где ничто не мешает работе с отверткой. Основные точки установки:

• Радиаторы отопления. Подходит кран Маевского для чугунных радиаторов, стальных и дюралюминиевых.
• Самодельные стальные отопительные регистры.
• Расширительный бак герметичной отопительной системы.
• Полотенцесушитель водяной.
• Верхняя точка отопления, например, тупики стояков, где может накапливаться воздух.

Кроме крана Маевского, обязательно система должна быть снабжена автоматическими развоздушивающими клапанами. Это связано с применением циркуляционных насосов, которые принудительно перегоняют теплоноситель. Вместе с ними воздушные пробки будут дрейфовать по контуру, и игольчатым клапаном поймать их просто нереально.

Как устроен кран

Кран Маевского устройство имеет довольно простое. Он состоит из:

• корпуса;
• винта запорного.

Корпус (основание) изготовлен из латуни или бронзы. Снаружи он имеет резьбу для присоединения к точкам отопительной системы. Резьба обычно на полдюйма либо три четверти, но иногда встречаются дюймовые резьбы. Также на кране предусмотрен шестигранник под рожковый ключ для возможности установки и демонтажа. Внутри корпуса нарезана резьба, которая оканчивается гладким конусом. Также имеются два отверстия: одно калибровочное для входа воздуха из системы, другое спускное.

Винт изготовлен из нержавеющей стали и имеет резьбу с мелким шагом. Он снабжен головкой обычно со шлицом под плоскую отвертку. Иногда головка сделана таким образом, что ее удобно вращать пальцами. С другой стороны винта, там, где оканчивается резьба, имеется конус. Он тщательно отшлифован, чтобы, совмещаясь с конусом в корпусе, не пропускать воду.

Иногда корпус может быть дополнен пластиковой муфтой, которая свободно вращается вокруг него. В этом случае спускное отверстие находится в муфте. Оно совмещено с каналом в корпусе. Это дает возможность отводить воздух в любую сторону, поворачивая муфту. Таким образом, проводя развоздушивание системы, можно не забрызгать стены или ценные предметы водой.

Принцип действия

Принцип работы крана Маевского основан на свойстве воздуха из-за его меньшей плотности подниматься вверх. Вода вытесняет воздух, и он скапливается в таких местах, как различные отводы, тупики, нередко делая здесь воздушные пробки. Вот эти участки первоочередным образом и оборудуют игольчатыми клапанами.

Газ непосредственно прилегает к калибровочному входному отверстию крана. С другой стороны канал закрыт конусом запорного винта. При выкручивании винта наступает момент, когда канал калибровочного отверстия соединяется с каналом спускного отверстия, и воздух может высвободиться.

Так как современные отопительные системы работают под давлением, то давление начинает устремлять воду к открытому каналу крана Маевского. Вода, соответственно, давит на воздух и вытесняет его, после чего сама устремляется наружу. Благодаря маленькому сечению ее потери в этом случае минимальны.

Когда через спускное отверстие пошла вода, винт вкручивают обратно, каналы перекрываются, и система приходит в первоначальное состояние. При последующем образовании воздушной пробки весь цикл повторяется.

Правила установки

По своей природе воздух стремится вверх, что также наблюдается в трубах отопления. И если он попал в замкнутое пространство, то есть когда выход есть только через нижнее положение трубы или радиатора, он уже никуда не уйдет и образует воздушную пробку. Такая пробка может попросту занять часть радиатора, и он будет плохо греться.

Поэтому краны Маевского устанавливают исходя из следующих принципов:

• На каждый радиатор отопительной системы в верхнем крайнем углу напротив точки подвода воды.
• В верхней точке расширительного бачка.
• Вверху системы отопления в конечных точках или тупиках.

Кранами Маевского снабжают систему отопления в период ее монтирования. Винт запорный во всех кранах должен быть закручен до упора. Сам кран устанавливают, наматывая на резьбу уплотнительную прокладку, чтобы не было протекания. Самое главное – кран должен быть установлен в том месте, где к нему есть свободный доступ для проведения работ по развоздушиванию системы.

Как пользоваться краном Маевского

После того как отопление запущено и циркуляционные насосы прогнали теплоноситель по трубам, весь воздух, который не вышел через автоматические развоздушивающие клапаны, скапливается в пузыри по всему периметру контура. Теперь его необходимо удалить.

Любая система состоит из ветвей или линий. Каждая из них имеет свое начало, то, которое ближе к котлу, и свой конец, где установлен последний радиатор. Развоздушивая систему при помощи крана Маевского, всегда идут от первого радиатора к последнему. Это обосновано тем, что в этом направлении насосы гонят жидкость, и выпущенный воздух не сможет здесь вновь образоваться.

Для работы с краном необходим следующий инструмент:

• плоская отвертка под шлиц запорного винта;
• отрезок материи для устранения течи.

Порядок проведения работ следующий:

1. Выпускное отверстие игольчатого клапана поворачивают в сторону от предметов, которые нежелательно мочить.
2. Отрезок материи подносят к отверстию так, чтобы в любой момент можно было его накрыть и предотвратить течь.
3. Отверткой медленно откручивают запорный винт до момента, пока не появится характерное шипение выходящего воздуха.
4. После того как воздух вышел и стала просачиваться вода, закручивают винт, устраняя подтеки.

После прохождения всех кранов Маевского на батареях одной линии, переходят к следующей, и так до конца. Прогрев систему, проходят и пробуют равномерность температуры на каждой батарее. Если есть плохо нагретые, из них удаляют воздух повторно.

Преимущества и недостатки изделия

Игольчатый клапан – довольно надежное устройство, он:

• прост в обслуживании для любого пользователя;
• имеет несложную конструкцию, принцип работы крана Маевского понятен;
• долговечен и практически не засоряется;
• относится к дешевой запорной арматуре, несмотря на его незаменимость в любом отоплении.

Самым главным недостатком игольчатого клапана является неспособность полностью удалять воздух, особенно тот, который непрерывно циркулирует по системе. Из-за этого приходится параллельно ставить автоматические воздухоотводчики.

Техническое обслуживание

Кран Маевского редко выходит из строя, но иногда такое случается, если вода в системе достаточно агрессивная и содержит много солей. В этом случае просто необходимо проводить техническое обслуживание клапанов. У крана Маевского для чугунных радиаторов выкручивают запорный винт и прочищают каналы. Удобнее это делать во время замены теплоносителя.

Заключение

Важно помнить, что установка отопительной системы — сложное мероприятие, которое под силу только квалифицированным специалистам. Если решено делать работу своими силами, желательно иметь в этом вопросе надежного консультанта.

fb.ru

Что такое кран Маевского: принцип работы

Если кто-то говорит, что он не знает, что такое кран Маевского, это не значит, что человек никогда его не видел.

Устройство крана.

Название это общеупотребительное, но не закреплено никаким ГОСТом, и даже в учебных пособиях такой кран чаще всего называется радиаторным игольчатым воздушным клапаном. В системах отопления прошлых лет и вплоть до настоящего времени эта деталь имеет немаловажное значение. Изобретение это появилось в 30-ые годы прошлого столетия, и тогда, как и сейчас, выпускало скопившиеся в радиаторах центрального отопления воздушные пробки.

Кран Маевского состоит из таких деталей, как:

• запорный клапан игольчатого типа;
• запорный винт с четырехгранной головкой.

С помощью крана Маевского можно быстро и эффективно удалить воздух из отопительной системы целого здания или отдельно взятого стояка в многоэтажке. Воздухоотводчик представляет из себя конусный шток, при завинчивании полностью перекрывающий собой сквозное отверстие.

Работает кран Маевского одинаково во всех случаях, но в дизайне и инженерной конструкции изделие может различаться. Чаще всего современные модели изготавливаются из стали или латуни, так как эти материалы устойчивы при эксплуатации в жидкой среде.

Принцип действия крана

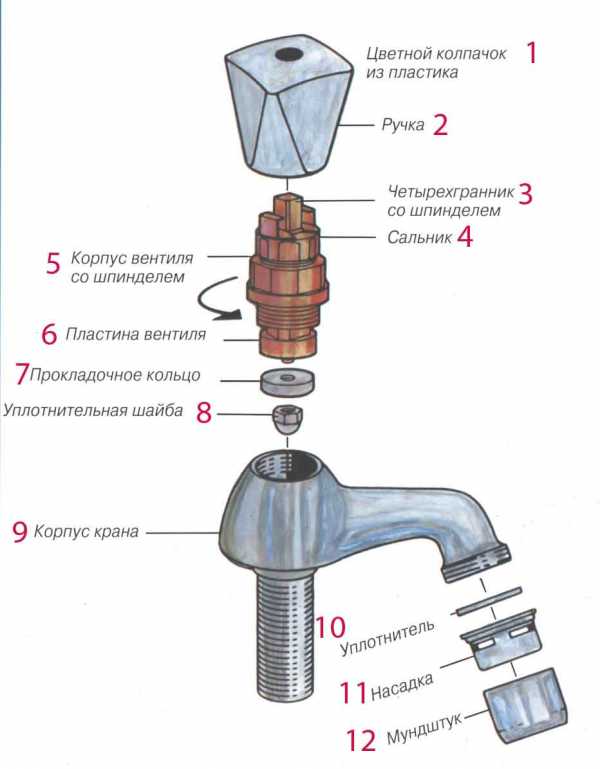

Схема замены прокладок в кране.

Вворачивают в радиатор кран Маевского сверху, напротив терморегулятора или подводки. Когда отопительный сезон начался, но отопления в квартире нет, этот кран открывают специальным ключом, поворачивая против часовой стрелки до тех пор, пока не будет слышен отчетливый звук того, как воздух освобождает трубу. Это значит, что кран работает. Когда весь воздух выйдет, циркуляция восстановится и потечет вода. Это значит, что кран можно закрывать.

С этой работой может справиться даже неспециалист. Кроме одного поворота винта, ничего делать не придется. Если винт не поддается, можно попробовать капнуть на него керосином.

Приступая к действию, следует заранее подготовить таз, ведро или кастрюлю — любую емкость для воды. Также нелишним для работы будет приготовить ветошь, ненужные тряпки, на случай если вода потечет слишком сильно.

Альтернативные методы удаления воздуха

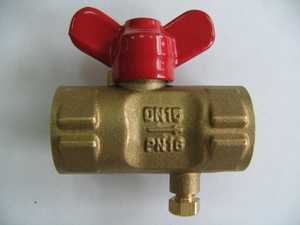

Водоразборные краны могут использоваться с той же целью, и найти их в продаже значительно проще. Недостатком использования повсеместно является то, что такие краны позволяют пользователям осуществлять забор воды из отопительной системы. Вода из этих систем недопустимо низкого качества, а при возникновении повышенного расхода воды система отопления ржавеет и зарастает накипью.

Кран Маевского и водопроводный кран не являются автоматическими устройствами. На приборах, где воздух скапливается постоянно, или при пуске крупных систем отопления их эксплуатация неудобна, так как нужно всякий раз приводить их в действие и отслеживать, когда пора выключать. Расширительные баки или автоматические воздуховодчики являются для этих случаев лучшей альтернативой.

bezsantexnika.ru

Кран Маевского — принцип работы

С наступлением холодов вопрос исправности отопительной системы в доме становится особенно актуальным. Но зачастую даже при абсолютно исправном отоплении часть радиаторов остается холодным. Виной всему воздух, попадающий в систему вместе с теплоносителем и образующий пробки, препятствующие его свободному обращению. Один из способов спустить из системы лишний воздух — установка в некоторых точках специальных воздухоотводчиков, в качестве которых можно использовать как обычные водопроводные краны, так и краны Маевского. Подробнее о том, какое устройство имеет кран Маевского и как правильно им пользоваться, вы сможете узнать из нашей статьи.

Характеристики крана Маевского

Итак, что же собой представляет кран Маевского? В основе своей это обычный запорный клапан игольчатого типа. Привести клапан в действие достаточно легко — достаточно вставить в отверстие специальный четырехгранный ключ или шлицевую отвертку и провернуть их до упора против часовой стрелки. Кран Маевского по своим размерам рассчитан для установки на отопительных радиаторах различных конструкций, выходные отверстия которых имеют диаметр Ду 15.

Как работает кран Маевского?

Теперь подробно рассмотрим, как правильно пользоваться краном Маевского. Итак, один из отопительных радиаторов подозревается в наличии в нем воздушной пробки. Чаще всего такие подозрения возникают, если радиатор остается частично или полностью холодным при том что вся остальная система отопления работает исправно и теплоноситель в ней хорошо нагрет. Что же делать?

1. Начнем с подготовительных работ, ведь вытекающую из отопительной системы воду даже с натяжкой трудно назвать чистой. Поэтому, сначала убираем из комнаты с проблемной батареей все ценные вещи, сворачиваем ковры и отодвигаем стоящую рядом с радиатором мебель.
2. Если речь идет о автономной отопительной системе с принудительной циркуляцией, то начинать работы по развоздушиванию радиаторов необходимо с выключения насоса. После этого придется подождать 10-15 минут, чтобы вода в системе замедлилась и пузырьки воздуха поднялись вверх. Иначе спустить воздух из системы просто не получится.
3. Запасаемся емкостью, в которую будем собирать вытекающую из батареи воду. Также нам пригодится и половая тряпка.
4. После того, как все необходимое у нас в пределах досягаемости, нужно открыть кран Маевского. Для этого возьмем в руки специальный четырехгранный ключ (шлицевую отвертку), вставим его в резьбу на кране и начнем медленно проворачивать против часовой стрелки.
5. Как только из крана начнет выходить воздух, а происходит обычно это с достаточно громким шипением, кран дальше проворачивать уже не нужно.
6. В тот момент, когда из крана Маевского вместо воздуха начнет выходить вода, его нужно провернуть по часовой стрелке и закрыть. Возможен такой вариант, что воздух из трубы будет выходить в смеси с водой. В этом случае нужно подставить заранее заготовленный тазик и подождать, пока весь воздух выйдет.
7. Обычно этих нехитрых действий вполне достаточно, чтобы полностью удалить воздушную пробку и решить проблему холодных батарей. Но если все усилия не увенчались успехом, то придется обратиться за помощью к специалисту-сантехнику — возможно загвоздка кроется в механическом засоре внутри радиатора.

Автоматические краны Маевского

Другая разновидность воздухоотводчиков — автоматические краны Маевского. Они, как и свои механические собратья, также помогают извлечь воздух из системы отопления, но делают это без участия человека. Работают они по принципу поплавка: как только количество воздуха в системе превышает определенный уровень, поплавковый механизм открывает клапан. Но такие краны более требовательны к качеству воды, поэтому устанавливать их на старых отопительных системах просто нет смысла, так как возникнет необходимость их постоянно прочищать от ржавчины.
