Как работает насос для отопления – устройство и принцип работы, схемы отопления с его применением, советы по выбору

Содержание

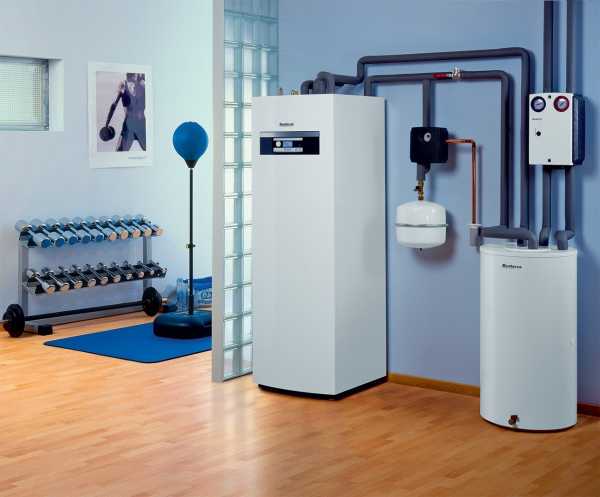

Как работает тепловой насос для отопления дома

Тепловой насос – универсальный прибор, функционально объединивший в себе характеристики кондиционера, водонагревателя и котла отопления. Этот прибор не использует обычное топливо, для его работы необходимы возобновляемые источники из окружающей среды – энергия воздуха, грунта, воды.

Поэтому тепловой насос сегодня – наиболее экономически выгодный агрегат, поскольку его работа не зависит от стоимости топлива, также экологичный, поскольку источником тепла выступает не электричество или продукты сгорания, а природные источники тепла.

Для лучшего понимания, как работает тепловой насос для отопления дома, стоит вспомнить принцип работы холодильника. Здесь испаряется рабочее вещество, отдавая холод. А в насосе наоборот, оно конденсируется и продуцирует тепло.

Принцип работы теплового насоса

Весь процесс работы системы представлен в виде цикла Карно – названного по имени изобретателя. Описать его можно следующим образом. Теплоноситель проходит через рабочий контур – воздушный, земляной, водный, их сочетания

, откуда направляется в 1-й теплообменник – испарительную камеру. Здесь он передает накопленное тепло хладагенту, циркулирующему во внутреннем контуре насоса.

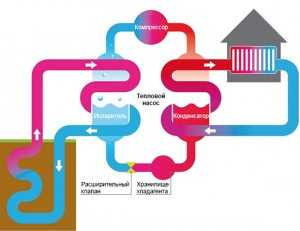

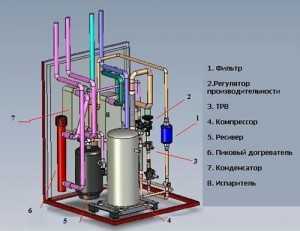

Принцип работы теплового насоса отопления дома

Жидкий хладагент поступает в испарительную камеру, где низкие значения давления и температуры (50С) переводят его в газообразное состояние. Следующий этап – переход газа в компрессор и его сжатие. В результате чего температура газа резко возрастает, газ переходит в конденсатор, здесь он обменивается теплом с системой отопления. Охлажденный газ переходит в жидкость, и цикл повторяется.

Достоинства и негативные стороны тепловых насосов

Работой тепловых насосов для отопления дома можно управлять посредством специально установленных терморегуляторов. Насос автоматически включается при падении температуры среды ниже заданного значения и отключается, если температура превышает заданную отметку. Тем самым прибор поддерживает постоянную температуру в помещении – это одно из преимуществ устройств.

Достоинствами прибора являются его экономичность – насос потребляет небольшое количество электроэнергии и экологичность, или абсолютная безопасность для окружающей среды. Основные преимущества устройства:

  • Надежность. Срок службы превышает 15 лет, все части системы обладают высоким рабочим ресурсом, перепады энергии не наносят системе вреда.
  • Безопасность. Отсутствуют сажа, выхлоп, открытое пламя, утечка газа исключена.
  • Комфорт. Работа насоса бесшумная, уют и комфорт в доме помогают создать климатконтроль и автоматическая система, работа которой зависит от погодных условий.
  • Гибкость. Прибор отличается современным стильным дизайном, его можно совместить с каждой системой отопления дома.
  • Универсальность. Применяется в частном, гражданском строительстве. Поскольку обладает широким диапазоном мощностей. За счет чего может обеспечить теплом помещения любой площади – от небольшого дома до коттеджа.

Сложная структура насоса определяет его главный недостаток – высокую стоимость оборудования и его монтажа. Для установки прибора необходимо проводить земляные работы в больших объемах.

Тепловые насосы – классификация

Работа теплового насоса для отопления дома возможна в широком температурном диапазоне – от -30 до +35 градусов по Цельсию. Наиболее распространены приборы абсорбционные (переносят тепло посредством его источника) и компрессионные (циркуляция рабочей жидкости происходит за счет электроэнергии). Наиболее экономичны абсорбционные устройства, однако они более дорогостоящие и обладают сложной конструкцией.

Классификация насосов по типу источников тепла:

  1. Геотермальные. Забирают тепло воды или земли.
  2. Воздушные. Забирают тепло атмосферного воздуха.
  3. Вторичного тепла. Забирают так называемое производственное тепло – образующееся на производстве, при отоплении, прочих промышленных процессах.

Теплоносителем может выступать:

  • Вода из искусственного или естественного водоема, грунтовые воды.
  • Грунт.
  • Воздушные массы.
  • Комбинации вышеперечисленных носителей.

Насос геотермального типа – принципы устройства и работы

Насос геотермальный для отопления дома использует тепло грунта, которое он отбирает вертикальными зондами или горизонтальным коллектором. Зонды размещаются на глубине до 70 метров, зонд находится на небольшом удалении от поверхности. Такой тип устройства наиболее эффективен, поскольку у источника тепла довольно высокая постоянная в течение всего года температура. Поэтому необходимо затратить меньше энергии на транспортировку тепла.

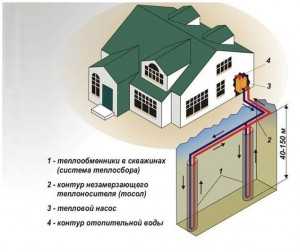

Тепловой насос геотермального типа

Такое оборудование требует больших затрат на установку. Высокой стоимостью отличаются работы по бурению скважин. Кроме того, площадь, отведенная под коллектор, должна быть в несколько раз больше площади отапливаемого дома либо коттеджа. Важно помнить: земля, где находится коллектор, не может использоваться для посадки овощей или плодовых деревьев – корни растений будут переохлаждены.

Использование воды в качестве источника тепла

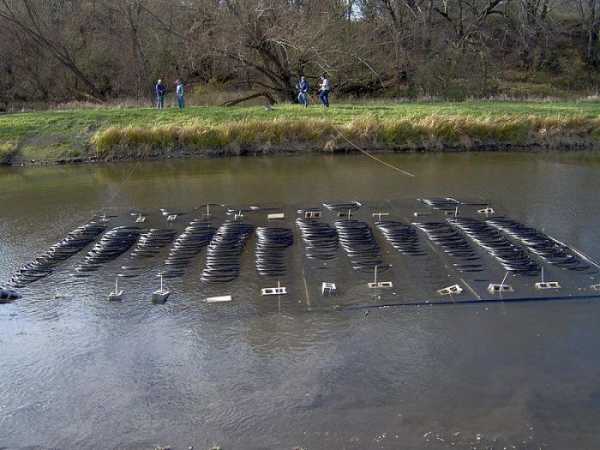

Водоем – источник большого количества тепла. Для насоса можно использовать незамерзающие водоемы от 3 метров глубиной либо грунтовые воды при их высоком уровне. Реализовать систему можно следующим образом: трубу теплообменника, отягощенную грузом из расчета 5 кг на 1 метр погонный, укладывают на дно водоема. Протяженность трубы зависит от метража дома. Для помещения в 100 м.кв. оптимальная протяженность трубы – 300 метров.

В случае использования грунтовых вод необходимо пробурить две скважины, расположенные одна за другой по направлению грунтовых вод. В первую скважину помещают насос, подающий воду на теплообменник. Во вторую скважину поступает уже охлажденная вода. Это так называемая открытая схема сбора тепла. Ее основной недостаток в том, что уровень грунтовых вод нестабилен и может значительно меняться.

Воздух – наиболее доступный источник тепла

В случае использования воздуха в качестве источника тепла теплообменником выступает радиатор, принудительно обдуваемый вентилятором. Если работает тепловой насос для отопления дома по системе «воздух-вода», пользователь получает преимущества:

  • Возможность обогреть весь дом. Вода, выступающая в качестве теплоносителя, разводится по приборам отопления.
  • При минимальных затратах электроэнергии – возможность обеспечить жильцов горячим водоснабжением. Это возможно за счет наличия дополнительного теплоизолированного теплообменника с емкостью накопительной.
  • Насосы аналогичного типа могут использоваться для нагрева воды в бассейнах.

Схема отопления дома воздушным тепловым насосом.

Если насос работает по системе «воздух-воздух», теплоноситель для нагрева помещения не используется. Обогрев производится за счет полученной тепловой энергии. Примером реализации такой схемы может служить обычный кондиционер, установленный на режим обогрева. Сегодня все устройства, использующие воздух как источник тепла, – инверторные. В них переменный ток в постоянный преобразуется, обеспечивая гибкое управление компрессором и его работу без остановок. А это увеличивает ресурс устройства.

Тепловой насос – альтернативная система отопления дома

Тепловые насосы – альтернатива современным системам отопления. Они экономичны, экологичны и безопасны в использовании. Однако высокая стоимость монтажных работ и оборудования на сегодня не позволяют использовать приборы повсеместно. Теперь вы знаете как работает тепловой насос для отопления дома и подсчитав все плюсы и минусы сможете принять решение о его установки.

otopleniesam.ru

ЦИРКУЛЯЦИОННЫЙ НАСОС ДЛЯ СИСТЕМ ОТОПЛЕНИЯ

ХАРАКТЕРИСТИКИ И РАСЧЕТ — УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Работа водяного отопления основана на движении горячего теплоносителя от источника нагрева (котла) к радиаторам. Остывшая вода возвращается для повышения температуры по обратному трубопроводу. Для увеличения скорости движения жидкости монтируют циркуляционный насос. Также он может выполнять некоторые дополнительные функции.

Назначение насоса.

Рассматриваемое устройство предназначено для создания циркуляционного потока в отоплении. Насос устанавливается в системах закрытого принудительного типа, в гравитационных используется редко. Исключение – площадь отапливаемого дома свыше 100 м

2.

В этом случае естественная циркуляция не может обеспечить требуемую скорость горячей воды – происходит неравномерное распределение тепла. Поэтому радиаторы, расположенные дальше от котла, получают меньше энергии.

Во многих случаях насос является непременным компонентом обвязки газового отопительного котла.

Принцип работы.

Крыльчатка насоса создает напор, который преодолевает гидравлическое сопротивление элементов системы. В результате происходит увеличение скорости движения воды.

Кроме основного назначения циркуляционный насос выполняет также следующие функции:

  • оптимизирует расход энергоносителя, вода не успевает до конца остыть при вторичном попадании в теплообменник, следовательно на ее нагрев тратиться меньше энергии;
  • минимизирует разницу давления межу горячей и остывшей жидкостью;
  • предотвращает изменение направления движения горячей воды.

Его установка обязательна для систем лучевого отопления и водяного теплого пола. Насосы стабилизируют давление на отдельных участках сети, предотвращая неравномерное распределение тепловой энергии.

Виды, конструкция и особенности работы.

Помпа состоит из литого корпуса, внутри которого расположен ротор из керамики или пластика, крыльчатка, статор и управляющий блок для подключения электропитания. Всасывающий патрубок сделан в форме улитки, нагнетающий находится с обратной стороны.

Во время работы возникает тепловая нагрузка на ротор, поэтому требуется его охлаждение. В зависимости от способа отвода тепла различают два типа насосов – с мокрым или сухим ротором.

Сухой ротор.

В этих моделях ротор не соприкасается с теплоносителем. Компоненты электродвигателя изолированы от камеры с водой. Установлена уплотнительная система из нескольких стальных колец. Для уменьшения трения между ними всегда присутствует тонкая пленка смазывающей жидкости.

По расположению компонентов помпы разделяются на три типа – консольные, вертикальные и блочные. Вертикально установленный двигатель повышает производительность, но могут возникнуть сложности с его монтажом.

Особенности такого конструктивного исполнения:

  • продолжительный эксплуатационный срок;
  • КПД – до 80%;
  • при отсутствии энергоносителя не выходят из строя;
  • монтаж возможен в любом положении.

Недостаток – высокий уровень шума. Модели монтируются на распределительных станциях централизованного отопления, в автономных системах теплоснабжения промышленных и коммерческих зданий.

Мокрый ротор.

Такие помпы предназначены для работы в системах со стабильным давлением жидкости, подходят для автономного отопления жилого дома или квартиры. Рабочее колесо и ротор постоянно омываются жидкостью. Она отводит тепло, частично выполняет функции смазки. Статор изолирован герметичным стаканом из углеродного волокна или немагнитной стали.

В блоке управления можно регулировать число подключенных обмоток, тем самым меняя мощность. Регулировка производительности дает возможность адаптировать помпу под параметры отопления.

Ключевые моменты:

  • низкий уровень шума;
  • не требуется периодической смазки;
  • автоматическое охлаждение конструкции;
  • относительно низкая стоимость и простое обслуживание.

Недостатком является низкий показатель КПД – до 30%. Насосы не смогут работать без теплоносителя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИРКУЛЯЦИОННОГО НАСОСА

Выбор подходящей модели насоса для котла отопления начинается с изучения базовых параметров. Предварительно делается расчет отопительной системы и на основе полученных данных подбираются компоненты.

Учитывается не только техническая составляющая, но и производитель. От качества сборки и соблюдения технологии зависит продолжительность безремонтной работы.

Основные технические характеристики:

  • производительность;
  • высота подачи;
  • число скоростей;
  • установочные размеры;
  • потребляемая мощность;
  • максимально допустимая температура теплоносителя.

Определяющая характеристика – производительность. Она указывает максимальный объем перекачиваемой жидкости за единицу времени. Для бытовых моделей варьируется от 25 до 60 л/мин. Зависит от фактического гидравлического сопротивления элементов системы.

Высота подачи или гидравлическое сопротивление, определяет максимальную высоту, на которую насос может поднять водяной столб. Может составлять от 3 до 7 м. Каждые 10 метров высоты соответствуют одной атмосфере давления.

Установочные параметры учитываются для правильного подключения помпы к системе отопления. Важно – диаметр патрубка насоса должен быть меньше сечения основной магистрали. В противном случае напор создаст область пониженного давления.

Потребляемая мощность незначительная, не превышает 0,8 кВт. Но ее нужно учитывать при расчете нагрузок теплоснабжения. В особенности это касается электрического отопления.

Количество скоростей для бытовых моделей не превышает трех. Этого достаточно для регулировки напора и оптимизации параметров работы. Максимально допустимая температура воздействия зависит от режима работы отопления. Для низкотемпературного теплоснабжения, до +75/400С этот параметр несущественен. Но для запаса рекомендуется покупать модели, рассчитанные на максимальные тепловые воздействия – до +1100С.

Расчет параметров насоса.

Для определения значений характеристик насоса нужно знать базовые параметры отопления – мощность котла и режим работы теплоснабжения. Они же зависят от тепловых потерь здания. По СНиП 2.04.07-86 при должном значении сопротивления теплопередачи наружных стен и оконных конструкций на 1 м² жилой площади необходимо 177 Вт тепловой энергии.

При повышении этажности норма увеличивается до 101 Вт.

Для одноэтажного здания площадью 120 м² с соблюдением норм теплоизоляции мощность котла будет равна:

N=120*177= 21, 74 кВт.

Расчет производительности, или расхода, насоса выполняется по следующей формуле:

Q=N/(t2-t1).

Где:

  • Q – производительность помпы, м³/ч;
  • N – расчетная мощность отопительного оборудования, кВт;
  • t1 и t2 – температура воды на выходе из котла и в обратной трубе, 0С.

Для котла с номинальной мощностью 22 кВт и при температурном режиме работы 90/70 можно рассчитать расход помпы:

Q=22000/(70-90)= 1100 л/час или 19 л/мин.

Рекомендуется взять небольшой запас производительности, чтобы оборудование не работало постоянно на максимальной мощности.

Высота подачи или напора, рассчитывается по сложным формулам. Для автономного теплоснабжения частного дома или квартиры можно взять приближенные значения. Опытным путем были выявлены данные гидравлического сопротивления определенных участков системы в зависимости от их конфигурации и назначения.

Величины гидравлического сопротивления, Па/м, для компонентов отопления:

  • прямые участки трубопроводов – до 150;
  • фитинги – до 45;
  • трехходовые смесители – 30;
  • терморегулирующая аппаратура – 105.

Значения для всех компонентов системы нужно суммировать. Для расчета напора полученный результат умножается на 0,0001.

Важно – перепады высот не берутся в расчет, так как они компенсируются вертикальным участком обратной трубы. Но кроме них нужно учитывать поворотные узлы. Для них гидравлическое сопротивление зависит от диаметра магистрали и значения угла поворота.

В начало

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

  • выбор места для монтажа;
  • количество насосов;
  • положение помпы;
  • подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты. Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos. Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды.

В начало

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


eltechbook.ru

Что собой представляет водяной насос для системы отопления частного дома, как он работает

Отопление – система непростая. Очень важно правильно собрать схему расположения источников тепла, трубной разводки и нагревательного элемента (печи или котла). Но все становится проще, если в систему вставить водяной насос для отопления, который чаще всего называется циркуляционным. С помощью него в отопительной системе образуется небольшое давление, которое прогоняет теплоноситель по всем элементам. То есть, неважно, как будет собрана схема – правильно или неправильно – горячая вода все равно попадет в радиаторы и отдаст свое тепло в помещения.

Конструктивные особенности насоса для отопления

Устройство водяного насоса для отопления достаточно простое. Во-первых, это малогабаритный и маломощный прибор. Во-вторых, в его конструкции нет сложных деталей и узлов. На фото ниже показана деталировка агрегата, в который входит чугунный корпус (1), латунная крыльчатка (2), специальная крышка (3), с помощью которой отделяются два отсека друг от друга: где расположена крыльчатка и электродвигатель. Сам электродвигатель (4) и электрическая часть: клеммная коробка (5), к ней присоединяется питающий электрический кабель, блок управления в виде электронной платы (6) и крышка (7), закрывающая клеммную коробку.

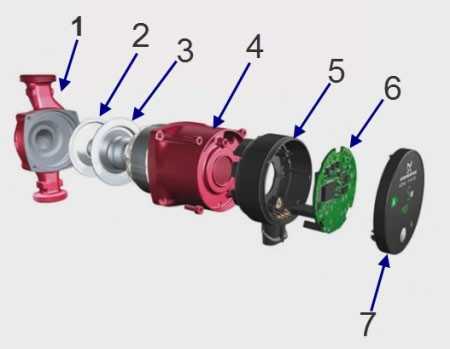

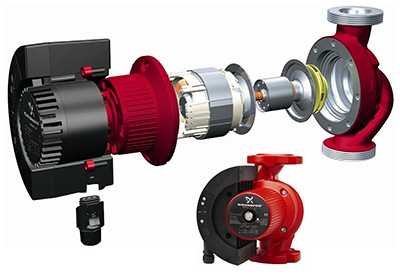

Деталировка водяного насоса для отопления

Данная модель является более современной, потому что в ней все процессы контролируются и управляются электронной платой. Но есть модели проще, в которых плату заменяют конденсатором, а настройку скоростей производят вручную, для чего используется тумблер, расположенный на крышке блока управления.

Принцип работы водяных насосов для отопления частного дома, как и сама конструкция, достаточно прост. Все дело во вращении крыльчатки, которая создает центробежную силу, которая отбрасывает воду на периферию своего колеса, где и создается большое давление жидкости. Это давление и прогоняет теплоноситель по трубам и другим элементам системы отопления. В центре же крыльчатки, наоборот, создается разряжение, то есть, снижение давления. Поэтому горячая вода как бы сама втягивается в этот участок, то есть, происходит засасывание жидкости.

Но фото ниже показано, как работает насос для отопления, как теплоноситель из одной камеры перетекает в другу. Обратите внимание и на один элемент, через который в автоматическом режиме воздух в теплоносителе покидает трубную систему. Необходимо отметить, что такие воздухоотводчики редко используются в конструкциях водяных насосов. Чаще в них устанавливается винт, открывая который, можно стравливать скопившийся воздух. Данная конструкция проще и по использованию, и по технологическому исполнению.

Принцип работы отопительного насоса

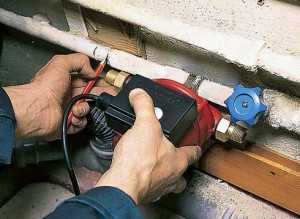

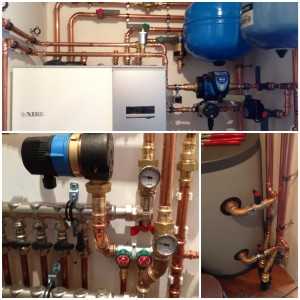

Как правильно установить

Правильная установка водяного насоса в систему отопления – это не просто вмонтировать его в трубу и подключить в питающую электрическую сеть. Кстати, все бытовые циркуляционные агрегаты работают от обычной розетки напряжением 220 вольт. Электрики рекомендуют устанавливать отдельно на них автоматический выключатель. По всем остальным позициям это обычный бытовой прибор, как, к примеру, электрический чайник или холодильник.

Место установки

Основное требование правильного монтажа – это место установки. Все дело в том, что в водяном насосе для отопления, как и во всех насосных установках, присутствуют уплотнительные манжеты, обеспечивающие герметичность всей конструкции. Чаще их изготавливают из резины или паранита. Так вот оба материала реагируют на высокую температуру, под действием которой быстро выходят из строя.

А так как в системе отопления частного дома теплоноситель на разных участках имеет разную температуру, то насос надо устанавливать там, где температура самая низкая. А это на обратном контуре схемы трубной разводки около нагревательного элемента. Здесь температура не превышает +50С, тогда, как на выходе из котла или печи теплоноситель достаточно горячий – до +95С.

Что касается схемы водяного отопления частного дома с насосом, то она может быть собрана проще, чем безнасосная. Все дело в том, что во второй схеме придется выдерживать уклон труб, по которым самотеком вода должна будет перемещаться. В схеме с насосом это делать нет необходимости, потому что в системе всегда присутствует давление, перегоняющее теплоноситель в определенном направлении.

Внимание! Установка циркуляционного насоса должна производиться в определенном пространственном положении. Ротор устройства должен располагаться всегда горизонтально. На фото ниже показаны правильное и неправильное расположение установки.

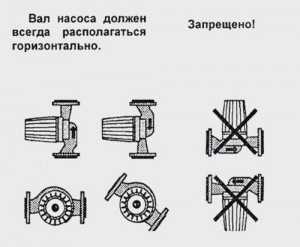

Схема расположения насоса

В принципе, никто не запрещает устанавливать насос и вертикально. Просто при таком расположении он теряет 30% своей мощности и напора.

Особенности монтажа

На что еще обратить внимание при монтаже.

  • В комплекте прибора всегда идет необходимые крепежные изделия: гайки и прокладки. Покупать их дополнительно не надо.
  • К месту монтажа должен быть свободный доступ для обслуживания и ремонта, монтажа и демонтажа.
  • Обязательно с двух сторон агрегата устанавливаются отсекающие вентили или краны. С их помощью можно перекрыть участок, чтобы демонтировать сам насос.
  • Перед прибором обязательно устанавливается фильтр грубой очистки.

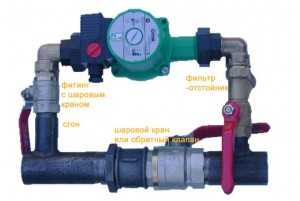

  • Оптимально, если насосную установку поставить на байпас. Это отводящий трубный участок, который можно отключить, не влияя на работоспособность всей отопительной системы. На фото ниже такой участок показан.

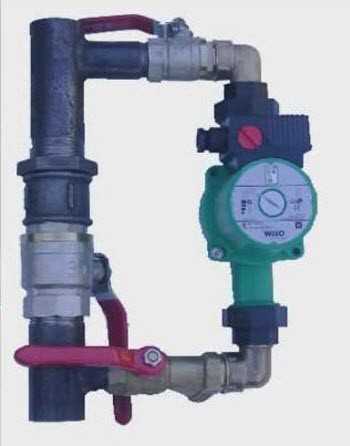

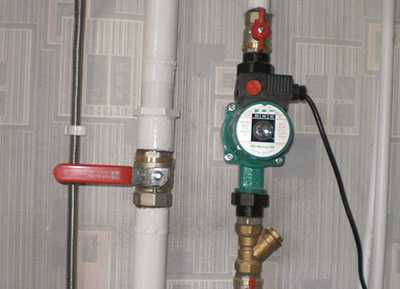

Насос на байпасе

Это удобная конструкция, особенно, если в доме отключился свет, и насос перестает качать теплоноситель. Да и в случае с неисправностью агрегата такая схема спасает дом. Просто надо закрыть два крана на байпасе с разных сторон от насоса, и, наоборот, открыть кран на основной магистрали. Такая манипуляция займет одну минуту, но в доме будет работать отопительная сеть, даже без насоса.

Тепловые насосы

Казалось бы, что слово «насос» — это определение оборудования, которое перекачивает жидкости. Но с добавлением слова «тепловой» этот агрегат становится совершенно другим видом оборудования. С его помощью можно организовать отопление и горячее водоснабжение. То есть, не надо путать два вроде бы одинаковых понятия, это разные типы оборудования.

В категории тепловых насосов есть два типа, отличающихся друг от друга сферой забора тепловой энергии. Это может быть вода или воздух, которые тепловую энергию передают воде для отопления и ГВС. Отсюда и их названия.

  • Тепловой насос вода-вода для отопления дома.
  • Система воздух-вода.

В первом случае тепловая энергия забирается из воды, которая на глубине ниже 3 м никогда не замерзает, то есть, всегда имеет положительную температуру. Поэтому в воду опускается трубная разводка, по которой перемещается хладагент. Даже при малых положительных температурах он испаряется и направляется в компрессор, где происходит его сжатие. Именно на этой стадии хладагент нагревается до высоких температур. Он подается в теплообменник, где отдает свое тепло воде, используемой в системе отопления и горячего водоснабжения.

Схема теплового насоса вода-вода

Что касается второй системы – теплового насоса воздух-вода для отопления дома, то она работает точно по такому же принципу. Только хладагент забирает температуры не из воды, а из окружающего теплообменник воздуха. Поэтому данный тип оборудования напоминает обычный кондиционер в виде сплит-системы. Инверторный блок устанавливается на улице, гидравлический модуль устанавливают в котельной. Правда, необходимо отметить, что установки воздух-вода являются низкотемпературными. То есть, они могут нагревать воду до температуры +50С. А ее можно будет использовать в системе теплых полов и для ГВС.

Необходимо отметить, что обе системы являются универсальными в плане совместимости с любой циркуляционной сетью. У них очень высокий КПД – до 350%. С экологичностью все понятно, нет выбросов вредных веществ в атмосферу. Работают такие установки только от электроэнергии, поэтому ее постоянное и бесперебойное поступление – основное требование эффективной работы тепловых насосов.

Добавим сюда и уникальность конструкций. Они могут работать и на обогрев дома, и на его охлаждение. В качестве практичности можно отметить полное отсутствие других видов энергоносителей, кроме электричества. То есть, нет необходимости запасаться дровами или углем, соляркой или баллонами с газом. Полное отсутствие складов.

Схема теплового насоса воздух-вода

Но в любом случае тепловые насосы не часто можно увидеть в частном домостроении. Это нетрадиционный способ отопления и горячего водоснабжения. Проще смонтировать трубную разводку с установкой радиаторов или теплых полов. Даже электрические нагревательные котлы отопления чаще встречаются в домах, чем тепловые насосы. К тому же они – не самый дешевый вариант, тем более, полностью зависящий от подачи электрического тока. А это большая проблема за городом. К сожалению, отечественные линии электропередач не могут гарантировать постоянную и полноценную подачу. И в этом вся проблема.

otepleivode.ru

принцип работы для отопления дома :: SYL.ru

Сегодня тема отопления так называемого частного сектора крайне актуальна. Как показывает практика, там не всегда есть газопровод, поэтому люди вынуждены искать альтернативные источники тепла. Давайте в данной статье поговорим о том, что такое грунтовый геотермальный теплонасос или, как его называют в быту — тепловой насос. Принцип работы данного агрегата известен далеко не каждому, ровно как и его конструкция. С этими моментами мы и попытаемся разобраться.

Что нужно знать?

Вы можете говорить о том, что раз тепловые насосы такие эффективные, то почему так слабо распространены. Все дело заключается в высокой стоимости оборудования и монтажа. Именно по этой простой причине многие отказываются от данного решения и выбирают, скажем, электрические или угольные котлы. Тем не менее отбрасывать данный вариант не стоит по многим причинам, о чем мы обязательно скажем в данной статье. Тепловые насосы после установки становятся весьма экономичными, так как используют энергию грунта. Геотермальный насос — это 3 в 1. Он сочетает в себе не только отопительный котел и систему ГВС, но и кондиционер. Давайте поближе познакомимся с данным оборудованием и рассмотрим все его сильные и слабые стороны.

Принцип действия агрегата

Принцип работы теплового насоса для отопления заключается в использовании разности потенциалов тепловой энергии. Именно поэтому подобное оборудование может применяться в любой среде. Главное, чтобы её температура была не менее 1 градуса по Цельсию.

Мы имеем теплоноситель, который движется по трубопроводу, где, собственно, и нагревается на 2-5 градусов. После этого теплоноситель поступает в теплообменник (внутренний контур), где отдает собранную энергию. В это время во внешнем контуре есть хладагент, который имеет низкую температуру кипения. Соответственно, он превращается в газ. Поступая в компрессор, газ сжимается, в результате чего его температура становится еще выше. Дальше газ идет на конденсатор, где теряет свое тепло, отдавая его системе отопления. Хладагент приобретает жидкое состояние и поступает обратно во внешний контур.

Вкратце о видах тепловых насосов

Сегодня известно несколько популярных конструкций геотермальных насосов. Но при любом раскладе их принцип действия можно сравнивать с работой холодильной техники. Именно поэтому независимо от вида насос в летнее время может быть использован в качестве кондиционера. Так вот, тепловые насосы классифицируются по тому, откуда они могут добывать тепло:

  • Из грунта;
  • Из водоема;
  • Из воздуха.

Первый вид наиболее предпочтителен в холодных регионах. Дело в том, что температура воздуха зачастую опускается до -20 и ниже (на примере РФ), а вот глубина промерзания грунта обычно несущественная. Что касается водоемов, то они есть не везде, да и использовать их не слишком целесообразно. В любом случае, лучше выбирать грунтовый тепловой насос для отопления дома. Принцип работы агрегата мы немного рассмотрели, поэтому идем дальше.

«Грунт-вода»: как лучше разместить?

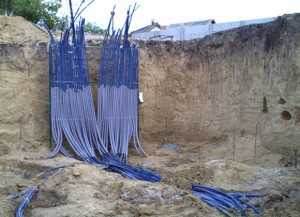

Получение тепла из грунта считается наиболее целесообразным и рациональным. Обусловлено это тем, что на глубине 5 метров практически не происходит температурных колебаний. В качестве теплоносителя используется специальная жидкость. Её принято называть рассолом. Она является полностью экологически безопасной.

Что касается метода размещения, то есть горизонтальный и вертикальный. Первый вид характерен тем, что пластиковые трубы, представляющие внешний контур, укладываются на площади горизонтально. Это весьма проблематично, так как работы по укладке должны проводиться на площади 25-50 квадратных метров. В случае с вертикальным расположением бурятся вертикальные скважины глубиной 50-150 метров. Чем глубже будут уложены зонды, тем эффективней будет работать геотермальный тепловой насос. Принцип работы мы уже рассмотрели, а сейчас поговорим еще о важных деталях.

Тепловой насос «Вода-вода»: принцип работы

Также не стоит сразу отбрасывать возможность использования кинетической энергии воды. Дело в том, что на большой глубине температура остается достаточно высокой и изменяется в небольших диапазонах, если это вообще происходит. Вы можете пойти несколькими путями и использовать:

  • Открытые водоемы, такие как реки и озера.
  • Грунтовые воды (скважина, колодец).
  • Сточные воды пром.циклов (обратное водоснабжение).

С экономической и технической точки зрения проще всего наладить работу геотермального насоса в открытом водоеме. При этом существенных конструктивных отличий между насосами «грунт-вода» и «вода-вода» нет. В последнем случае погружаемые в открытый водоем трубы снабжаются грузом. Что касается использования грунтовых вод, то конструкция и монтаж более сложные. Необходимо выделить отдельную скважину для сброса воды.

Принцип работы теплового насоса «Воздух-вода»

Такой тип насосов считается одним из наименее эффективных по целому ряду причин. Во-первых, в холодное время года температура воздушных масс существенно понижается. В конечном итоге это приводит к уменьшению мощности насоса. Он может не справиться с отоплением большого дома. Во-вторых, конструкция более сложная и менее надежная. Тем не менее расходы на монтаж и обслуживание существенно снижаются. Это обусловлено тем, что вам не нужен водоем, колодец, а также не требуется копать траншеи под трубы на дачном участке.

Размещается система на крыше здания или в другом подходящем месте. Стоит заметить, что подобная конструкция имеет один существенный плюс. Он заключается в возможности использования отработанных газов, воздуха, который покидает помещение, повторно. Этим можно компенсировать недостаточную мощность оборудования в зимний период.

Насосы «воздух-воздух» и кое-что еще

Подобные установки встречаются еще реже, нежели «Воздух-вода», на что есть целый ряд причин. Как вы уже догадались, в нашем случае в качестве теплоносителя используется воздух, который нагревается от более теплой воздушной массы из окружающей среды. Есть большое количество недостатков такой системы, начиная от низкой производительности и заканчивая высокой стоимостью.Тепловой насос «воздух-воздух», принцип работы которого вы знаете, неплох только в теплых регионах.

Тут есть и сильные стороны. Во-первых, дешевизна теплоносителя. Скорее всего, вы не столкнетесь с проблемой течи воздухопровода. Во-вторых, эффективность такого решения крайне высока в весенне-осенний период. Зимой же использовать воздушный тепловой насос, принцип работы которого мы рассмотрели, нецелесообразно.

Самодельный тепловой насос

Проведенные исследования показали, что срок окупаемости оборудования напрямую зависит от отапливаемой площади. Если речь идет о доме в 400 квадратных метров, то это примерно 2-2,5 года. А вот для тех, кто имеет жилье площадью поменьше, вполне можно использовать самодельные насосы. Может показаться, что сделать такое оборудование сложно, но на самом деле это несколько не так. Достаточно закупить необходимые комплектующие, и можно приступать к монтажу.

Первым делом приобретается компрессор. Можно взять такой, какой на кондиционере. Монтируют его аналогичным образом на стену здания. Помимо этого, нужен конденсатор. Его можно соорудить самостоятельно или же купить. Если пойти первым методом, то понадобится медный змеевик толщиной не менее 1мм, его помещают в корпус. Это может быть подходящий по габаритам бак. После монтажа бак сваривается, и делаются нужные резьбовые соединения.

Заключительная часть работ

При любом раскладе на окончательной стадии вам потребуется нанять специалиста. Именно знающий человек должен осуществлять пайку медных трубок, закачку фреона, а также первый запуск компрессора. После сборки всей конструкции её подключают к внутренней системе отопления. Наружный контур устанавливается в последнюю очередь, а его особенности зависят от типа используемого теплового насоса.

Не стоит упускать из виду такой важный момент, как замена устаревшей или поврежденной проводки в доме. Специалисты рекомендуют устанавливать счетчик мощностью не менее 40 ампер, чего должно быть вполне достаточно для эксплуатации теплового насоса. Не лишним будет отметить, что в некоторых случаях подобное оборудование не оправдывает ожидания. Это обусловлено, в частности, неточными термодинамическими расчетами. Чтобы не случилось так, что вы потратили кучу денег на отопление, а зимой пришлось поставить угольный котел, обращайтесь в проверенные организации с положительными отзывами.

Безопасность и экологичность прежде всего

Отопление с помощью описанных в данной статье насосов является одним из наиболее экологических методов. Обусловлено это по большей части сокращением выбросов в атмосферу углекислых газов, а также сбережением невосстанавливаемых энергоресурсов. Кстати, в нашем случае используются возобновляемые ресурсы, поэтому бояться, что тепло вдруг закончится, не стоит. Благодаря использованию вещества, кипящего при низких температурах, появилась возможность реализовать обратный термодинамический цикл и при меньших затратах энергии получать достаточное количество тепла в дом. Что касается пожаробезопасности, то тут и так все понятно. Нет вероятности утечки газа или мазута, взрыва, нет опасных мест для хранения горючих материалов и многое другое. В этом плане тепловые насосы очень хороши.

Заключение

Теперь вы полностью знакомы с тем, что такое и каким может быть тепловой насос (принцип работы). Своими руками подобный агрегат сделать можно, а в некоторых случаях даже нужно. В этом случае вы можете сэкономить порядка 30% средств на покупку оборудования. Но опять же монтажными работами желательно должен заниматься специалист, это же касается и проводимых расчетов.

Как ни крути, сегодня это еще достаточно дорогостоящий вид отопления с большим сроком окупаемости. В большинстве случаев куда проще провести газ или топить углем или дровами. Тем не менее для больших загородных домов это очень перспективный вид отопления. Его говорить об экономичности оборудования, то получается что на 1 кВт потраченной энергии мы получаем порядка 5-7 кВт тепловой. По охлаждению это 2-2,5 кВт на выходе, что тоже очень даже неплохо. Стоит отметить еще и бесшумность работы насоса. Вот, в принципе, и все, что можно рассказать по данной теме.

www.syl.ru

как устроен, работает в системе, принцип работы, где должен работать, конструкция

Решить проблему замедленного прогрева и уменьшить сечение магистралей просто — достаточно поставить циркуляционный насос.

Это такое устройство, поддерживающее постоянное упорядоченное перемещение теплоносителя внутри труб и компенсирующее сопротивление потоку самой системы.

В результате котёл работает с меньшей нагрузкой, скорость прогрева увеличивается, магистрали становятся более компактными и незаметными. И эффективно обогреть уже можно больший объем. Плюс КПД вырастает минимум на треть.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Конструкция циркуляционных насосов в доме: как они устроены?

Конструкция циркуляционного насоса ничего сложного не представляет. Автомобильная помпа или дренажная система работают по тому же принципу.

Есть электродвигатель, использующийся в качестве привода, и турбина.

Точнее, центробежное крыльчатое колесо. Крыльчатка заключена в корпус-улитку от которого отходят два патрубка.

У одного из патрубков во время работы создаётся разрежение, у другого — компрессия.

Справка! Помимо этого, у каждого устройства есть ещё электрическая часть, отвечающая за коммутацию и изменение режимов работы.

Два основных вида устройства для системы отопления

Циркуляционные насосы различают по условиям работы. Если ротор соприкасается с рабочей средой, то он называется мокрым. Если ротор изолирован от перекачиваемой жидкости, то он называется сухим.

Принцип работы сухого ротора

  • КПД выше;
  • способен работать с загрязнённой жидк

ogon.guru

устройство насоса, его установка и свойства

В настоящее время тепловые насосы — это самая распространенная система теплоснабжения для отопления помещения. Потому что именно насосная установка обладает высокой эффективностью работы и имеет достаточно простую конструкцию. Рассмотрим в данной статье, как работает тепловой насос для отопления дома во избежание недоразумений после монтажа.

Принцип работы теплового насоса

Разберем общий принцип работы теплового насоса для отопления дома. Для образования тепла в насосе встроен внутренний контур, по которому движется хладагент, соединенный с трубами в доме при помощи специального теплообменника. Так же функционирует внешний контур, отвечающий за образование тепла от внешнего источника.

Разберем по пунктам, как работает отопление с помощью теплового насоса:

  1. внешний контур генерирует тепловую энергию, которую поглощает хладагент, находящийся в газообразном состоянии. А температура газа, поднявшаяся до +10ºС, уже будет оптимальна для начала процесса работы;
  2. любой вид тепловых насосов имеет составную часть в виде компрессора. При повышении давления хладагент превращается в воду. При этом температура воды достигает +65ºС;
  3. теплообменник в свою очередь отдает тепло воде, находящейся в этот момент в системе отопления;
  4. процесс, описанный выше, происходит заново, потому что дроссельный клапан и капельник понижают давление. От этого хладагент опять переходит в газообразное состояние.

Рассмотрев принцип работы теплового насоса для отопления, становится ясно, что никаких сложностей нет в этой системе обогрева.

Установка насосов

Многие задаются вопросом, насколько эффективно можно использовать тепловые насосы для отопления дома. При установке важно знать, что в большинстве случаев эту систему устанавливают как вспомогательную к основной системе отопления. Из этого следует, что у большинства людей в домах работают два насоса в системе отопления одновременно. Очень редко такую установку монтируют своими силами, потому что нужно произвести точные и сложные расчеты, а это займет немало времени. Легче прийти в магазин и приобрести тепловой насос, изготовленный на заводе.

И лучше воспользоваться услугами специалиста, потому что установка насосов в системе отопления предполагает наличие определенных знаний в данном вопросе. Можно осуществить все работы самостоятельно, но если установка насоса отопления займет больше времени, чем предполагалось, то заводской брак купленной в магазине системы вряд ли будет виновником в данной ситуации. Как происходит монтаж теплового насоса можно прочитать здесь.

Технические характеристики

По техническим характеристикам насос для батареи отопления гарантирует бесперебойную работу в диапазоне температур от -30º до +35º. Производители позаботились о том, чтобы их устройство насоса для отопления работало и в холод, и в жару. Отличным примером для этого служит насос для отопления Dab, который будет обеспечивать тепло в доме год за годом. Перед покупкой отопительной системы покупателя предупреждают о том, что насос отопления шумит, для того чтобы не возникало недоразумений.

Нередко заказчики обращаются с жалобами на неисправности циркуляционного насоса отопления после приобретения и последующего монтажа. Необходимо знать, что если гудит насос отопления, то скорее всего виновата газовая служба по установке системы.

Обязательно вызовите специалиста, чтобы подтвердить опасения или их опровергнуть.

Виды тепловых насосов

В основном в домах большинства людей «поселились» 2 вида тепловых насосов. Это компрессионный и абсорбционный насосы. Компрессионный использует для работы механическую и электрическую энергию. Абсорбционный насос имеет более сложную конструкцию, но зато является более экономичным, потому что передает тепло, образовавшееся за счет самого источника тепла.

В зависимости от источника тепла тепловые насосы подразделяются на следующие категории:

  • геотермальный – из названия можно догадаться, что энергия черпается из недр земли, а также из наземных и подземных водных источников;
  • воздушный – энергия берется из окружающей среды;
  • тепловой насос по забору вторичного тепла. Устанавливается обычно на промышленных предприятиях. Потому что использует тепло из стоков канализации и центрального отопления, т. е. ненужное.

По видам теплоносителя насосы классифицируются на след типы: земля, вода, воздух, в некоторых случаях допускаются их сочетания между собой.

Геотермальные насосы и их разновидности

Такой вид теплового насоса, как геотермальный подразделяется в свою очередь на закрытый и открытый тип. Система открытого типа предполагает, что вода возвращается в недра земли, после того как становится отработанной в системе отопления. Эта система идеальна для большого количества чистой воды. Но стоит учитывать, что использование этого типа не должно противоречить законодательству по охране окружающей среды.

Закрытые системы отопления делятся следующим образом:

  1. геотермальный с горизонтальным расположением (коллектор размещен на глубине в допустимых пределах около 1,5 метров) – самый хороший способ для незанятых земельных площадей в больших масштабах;
  2. геотермальный с вертикальным расположением (коллектор размещен на глубине до 200 метров в специально пробуренной скважине) – распространенный тип при использовании неровной гористой местности;
  3. геотермальный с водным расположением (коллектор закладывается чаще всего кольцами, как в горизонтальном типе, но ниже уровня промерзания воды в водоеме) – может быть ограничен только максимальной глубиной в разных местах установки и отсутствием достаточного количества воды в водоеме.

Правильный подбор и установка теплового насоса своими руками

Перед установкой будет обязательным исследование и тщательное изучение земельного участка, который имеется в распоряжении для монтажа теплового насоса.

Лучше всего, если на участке имеется водоем, это значительно уменьшит объем земляных работ.

Но даже если нет, то можно использовать воздушный насос в том месте на участке, где постоянно ветрено.

Но самым распространенным является тепловой насос с использованием энергии земли. В этом виде монтажа допустимо использовать специальные зонды или коллектор. Что лучше выбрать напрямую зависит от участка. Если площадь небольшая, установите зонды, а если позволяет масштаб, то отличным вариантом для установки теплового насоса станет коллектор.

Системы различаются, поэтому нужно разобраться подробнее с этим вопросом перед установкой.

  • Если выбран способ, при котором устанавливаются зонды, то лучше учесть сразу, что своими силами произвести установку не получится. Это связано с тем, что при работе данного типа используется спецтехника по бурению скважин глубиной 100 м и диаметром около 20 см. Потом в них и будут помещены зонды. А количество таких скважин на участке будет зависеть от его площади.
  • Самым оптимальным способом является горизонтальный насос. Выкапывается траншея на 1,5 м глубиной или больше. Затем прокладывается трубопровод. Тепловой насос в данном случае использует энергию земли и работает бесперебойно и эффективно.
  • Коллектор с использованием водоема не доставит никаких хлопот. В этом случае допустима самостоятельная сборка. В готовом виде коллектор транспортируется доступными средствами на самую середину водоема и опускается на дно.
  • Если все перечисленные способы установки не доступны по каким-либо причинам, то стоит задуматься о воздушном насосе на том месте земельного участка, где часто бушует ветер. Единственным обязательным условием, будет то, что устанавливается насос на расстоянии не больше 20 м от дома.

Заранее необходимо составить схему установки, что значительно облегчит работу в дальнейшем и поможет сэкономить время. У каждого типа тепловых насосов есть свои плюсы и минусы. Стоит тщательно обдумать все «за» и «против» перед тем, как сделать выбор. Как подобрать насос для отопления мы уже писали здесь. В заключении хочется отметить, что именно тепловые насосы завоевали большую любовь потребителей по той причине, что работа тепловых насосов для отопления дома не требует вложения дополнительных денежных средств и считается самой эффективной.

spetsotoplenie.ru

Принципы работы теплового насоса 🚩 как работает тепловой насос 🚩 Квартира и дача 🚩 Другое

Что такое тепловой насос


Тепловой насос представляет собой парокомпрессионную установку, которая переносит тепло от холодных, низкопотенциальных источников тепла к горячим, высокопотенциальным. Тепло передается за счет конденсации и испарения хладагента, в качестве которого чаще всего используется фреон, циркулирующий по замкнутому контуру. Электроэнергия, от которой работает тепловой насос, тратится только на эту принудительную циркуляцию.

Принцип работы теплового насоса основан на так называемом цикле Карно, который прекрасно знаком вам по работе холодильных установок. На самом деле, бытовой холодильник, стоящий на вашей кухне, также является тепловым насосом. Когда вы помещаете в него продукты, пусть даже холодные, но температура которых все-таки выше, чем температура в камере холодильника, по закону сохранения энергии выделяемое ими тепло никуда не девается. Поскольку температура внутри повышаться не должна, тепло выводится наружу через решетку радиатора, нагревая воздух в кухне. Чем больше продуктов вы поместите одновременно в холодильник, тем больше будет теплоотдача.

Простейшим вариантом теплового насоса станет открытый холодильник, помещенный на улице, радиатор которого находится в комнате. Но пусть холодильник исполняет свои прямые обязанности, ведь уже существуют специальные устройства — тепловые насосы, имеющие кпд гораздо выше. Принцип их действия достаточно прост.

Как работает тепловой насос


Любой теплонасос состоит из испарителя, конденсатора, расширителя, понижающего давление, и компрессора, который давление повышает. Все эти устройства соединены в один замкнутый контур трубопроводом. По трубам циркулирует хладагент, инертный газ с очень низкой температурой кипения, поэтому в одной части контура, холодной, он представляет собой жидкость, а во второй, теплой, он переходит в газообразное состояние. Точка кипения, как известно из физики, может меняться в зависимости от давления, вот зачем нужны в этой системе расширитель и компрессор.

Предположим, что снаружи теплоноситель циркулирует по трубам, уложенным в земле, поскольку он имеет низкую температуру, то проходя по ним, он нагревается, даже когда внешняя температура составляет всего около 4-5оС. Поступая в испаритель, который выполняет функцию теплообменника, теплоноситель отдает полученное тепло во внутренний контур системы, который заполнен хладагентом. Даже этого тепла достаточно, чтобы хладагент перешел из жидкого в газообразное состояние.

Двигаясь дальше, газ перемещается в компрессор, где под действием высокого давления сжимается, а его температура при этом повышается. Став горячим, газ поступает в конденсатор, который также является теплообменником. В нем происходит передача тепла от горячего газа к теплоносителю обратного трубопровода, входящего в отопительную систему дома. Отдав тепло, газ охлаждается и снова переходит в жидкое состояние, в то время, как нагретый теплоноситель поступает в систему горячего водоснабжения и отопления. Проходя через редукционный клапан расширителя, сжиженный газ снова попадает в испаритель – цикл замыкается.

В холодное время года тепловые насосы работают на обогрев дома, а в жару – на его охлаждение. В этом случае принцип работы тот же, только летом тепло в теплоноситель поступает из внутренних помещений, а не снаружи.

Конструктивные особенности тепловых насосов


В настоящее время используются тепловые насосы, имеющие разные конструкции. Так, насос с открытым циклом применяют, когда дом расположен рядом с водоемом. В этом случае теплоноситель, вода, поступает в открытый контур, проходит весь цикл и, охлаждаясь, вновь сливается в водоем.

Геотермальные насосы закрытого типа прокачивают теплоноситель – воздух или воду, по трубам, заложенным глубоко в землю и проложенным по дну водоема. Закрытый цикл в экологическом плане считается более безопасным. К закрытому типу относятся насосы с вертикальным и горизонтальным теплообменником, которые используются, когда поблизости нет водоемов. Вертикальные тепловые насосы применяются, когда площадь земельного участка, на котором расположен дом, невелика. Иногда вертикальные насосы устанавливают в пробуренных поблизости скважинах.

В комплекс работ по установке теплового насоса входит проведение внутренних электромонтажных работ, прокладка внешнего трубопровода и внутренних воздуховодов.

Преимущества использования тепловых насосов


Экономическая выгода от использования тепловых насосов очевидна – их эксплуатация достаточно дешево обходится, поскольку электроэнергии тратится чуть больше, чем при работе холодильника. Цена оборудования также невысока, так же, как и стоимость монтажа и установки. Использование теплового насоса, позволяет избавиться от забот о приобретении и хранении топливных ресурсов, установке и эксплуатации отопительного оборудования, у вас в доме освобождаются дополнительные помещения, в которых раньше располагалась котельная.

www.kakprosto.ru
