Как работает терморегулятор на батарее

Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

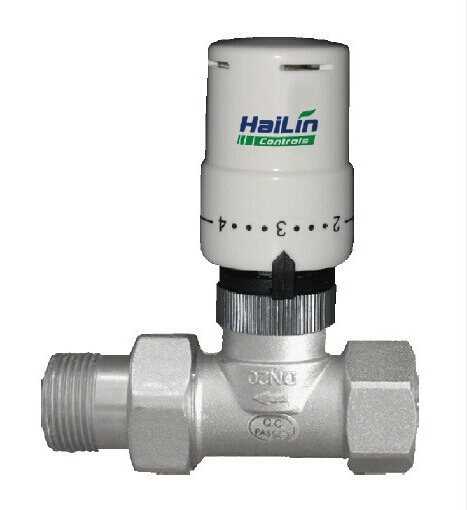

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

  • Компенсационный механизм.
  • Шток.
  • Разъемное соединение.
  • Золотник.
  • Чувствительный элемент.
  • Термостатический элемент.
  • Клапан термостатический.
  • Шкала настройки.
  • Накидная гайка.
  • Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

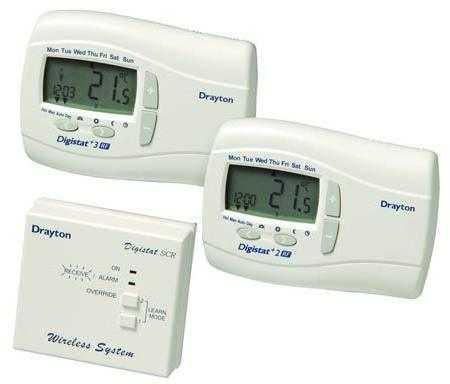

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

  • С закрытой логикой.
  • С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

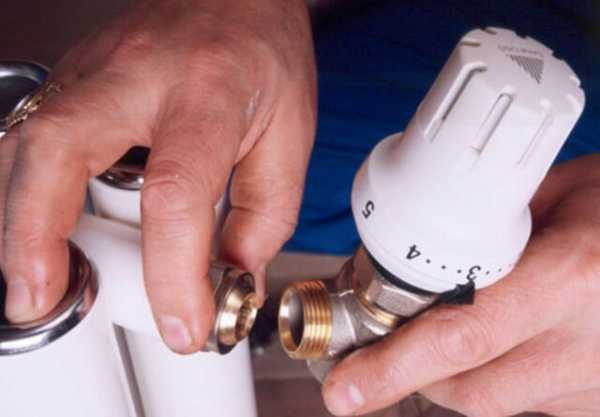

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

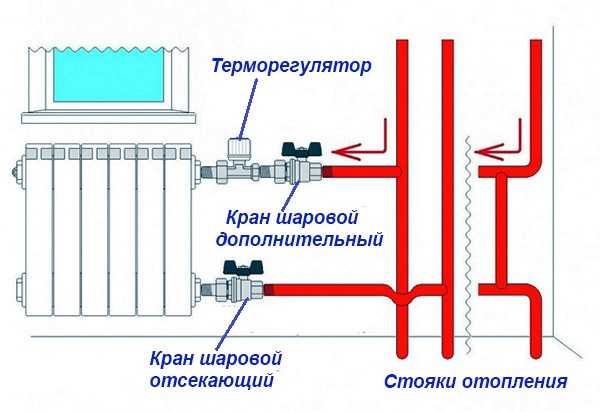

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

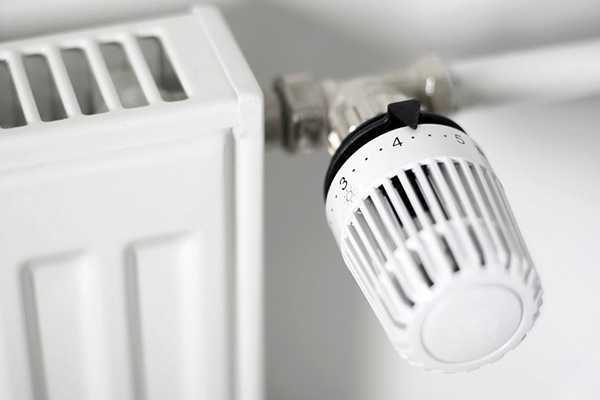

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

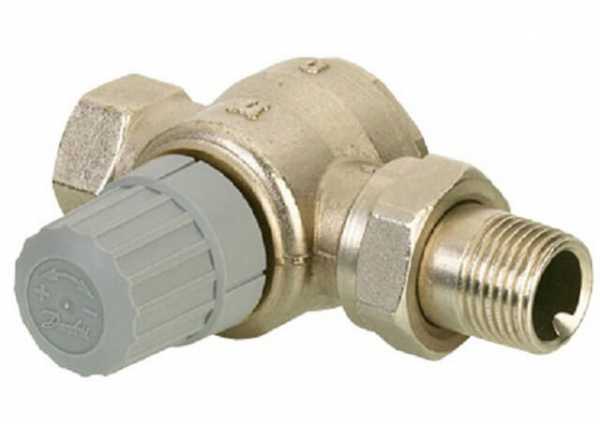

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

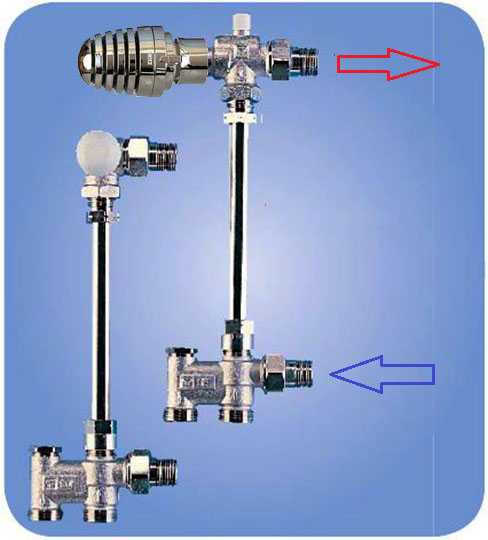

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

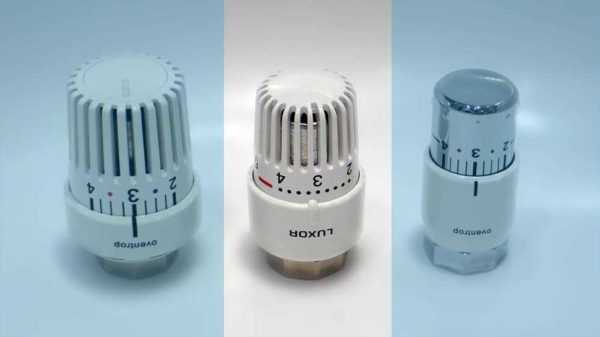

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

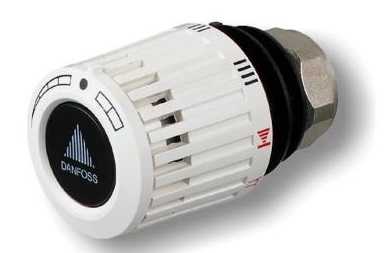

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.

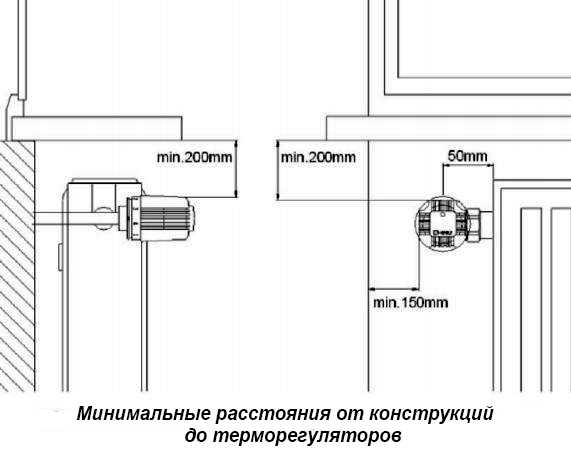

  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

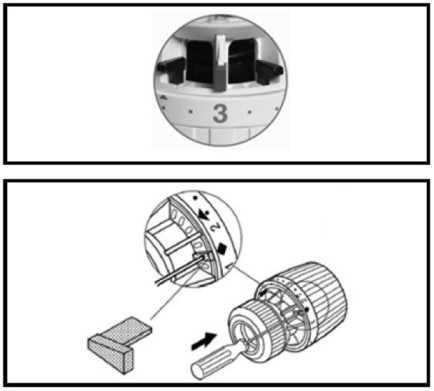

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Рекомендуем:

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать Как выбрать предохранительный клапан сброса давления в котле Как подобрать трехходовой клапан для теплых полов и дровяного котла

Системы отопления > Как выбрать и установить терморегуляторы на батареи отопления

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

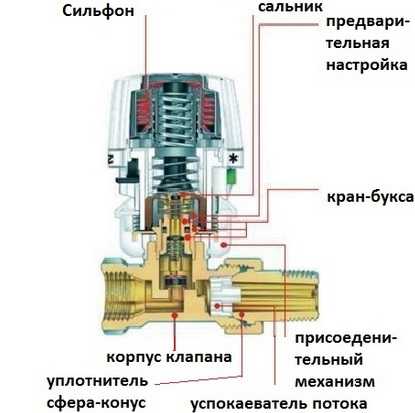

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

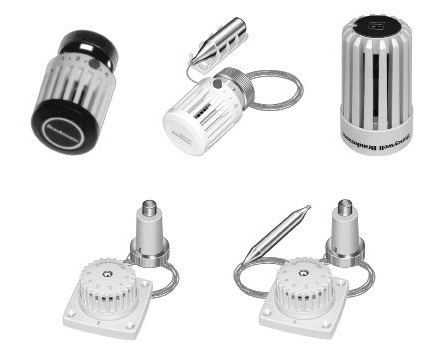

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

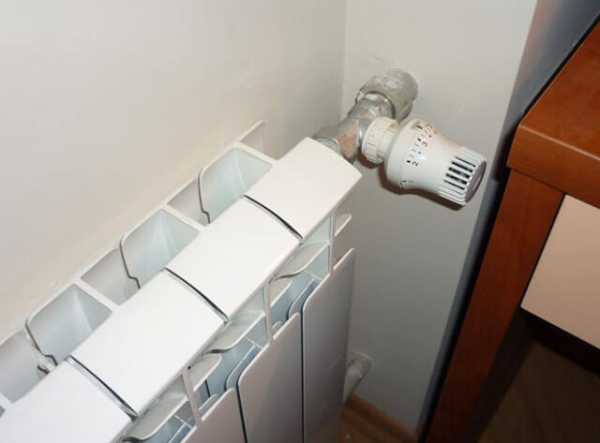

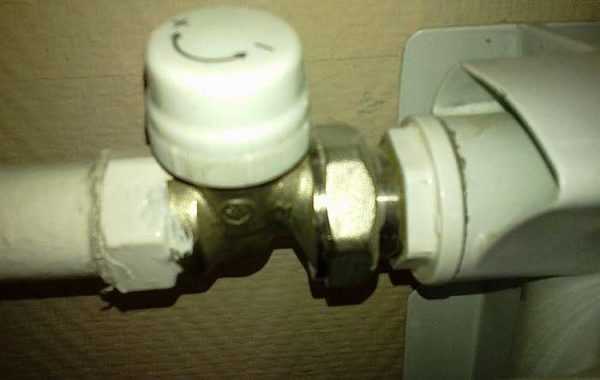

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

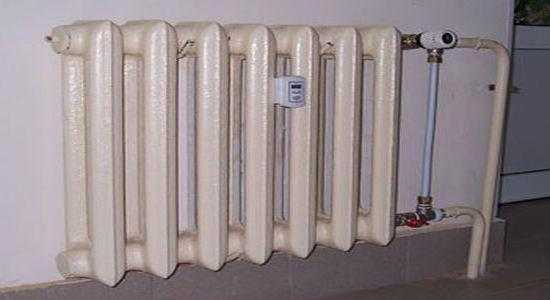

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei, http://cotlix.com/termoregulyator-dlya-radiatorov

msklimat.ru

Как работает терморегулятор на батарее

Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет – только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

  • Компенсационный механизм.
  • Шток.
  • Разъемное соединение.
  • Золотник.
  • Чувствительный элемент.
  • Термостатический элемент.
  • Клапан термостатический.
  • Шкала настройки.
  • Накидная гайка.
  • Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

  • С закрытой логикой.
  • С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров “Фотошопа” подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Рекомендуем:

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать Как выбрать предохранительный клапан сброса давления в котле Как подобрать трехходовой клапан для теплых полов и дровяного котла

Системы отопления > Как выбрать и установить терморегуляторы на батареи отопления

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei, http://cotlix.com/termoregulyator-dlya-radiatorov

teplosten24.ru

Как регулировать терморегулятор на батарее

Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

  • Компенсационный механизм.
  • Шток.
  • Разъемное соединение.
  • Золотник.
  • Чувствительный элемент.
  • Термостатический элемент.
  • Клапан термостатический.
  • Шкала настройки.
  • Накидная гайка.
  • Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

  • С закрытой логикой.
  • С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

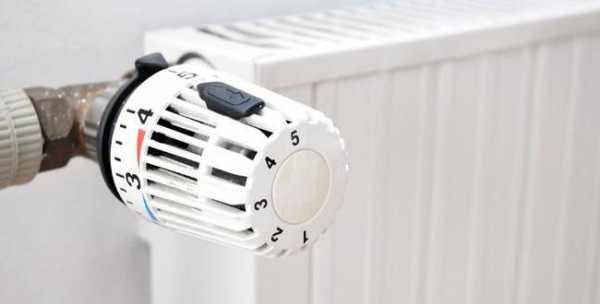

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Терморегулятор на батареи отопления

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

  • Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
  • Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://cotlix.com/termoregulyator-dlya-radiatorov, http://stroychik.ru/otoplenie/termoregulyator-dlya-radiatora

msklimat.ru

термоклапан для радиатора, как правильно установить, поставить терморегулятор, как пользоваться

Содержание:

Для регулировки скорости подачи в радиаторы теплоносителя перед ними устанавливают вентили. Благодаря их наличию имеется возможность обеспечить комфортное проживание и определенную степень защиты в случае аварийной ситуации, когда возникает необходимость в отключении участка трубопровода и батареи.


Чтобы решить вышеперечисленные проблемы можно задействовать запорно-регулирующую арматуру:

  • автоматический регулятор температуры на батарею;
  • конусный вентиль;
  • шаровой кран.

Что касается регулировки за счет шарового крана, то она малоэффективна, поскольку он рассчитан всего на два рабочих режима – открыто/закрыто. Если данное изделие держать в промежуточном положении, то оно потеряет свою герметичность – мелкие частички, содержащиеся в теплоносителе, наносят повреждение перекрывающему шару.


Конусный вентиль ручного типа способен корректировать температурный режим намного эффективнее. Перекрывать его можно не полностью. Главное при этом – возвращение вентиля в первоначальное положение. Данному устройству нужно уделять внимание постоянно.

Удобнее всего пользоваться радиатором отопления с регулировкой температуры автоматического типа. Терморегуляторы, они же термостаты, размещают перед батареями.

Механические терморегуляторы для батарей отопления

Конструкция терморегулятора для отопительного оборудования зависит от типа системы теплоснабжения. Разработаны устройства для однотрубных и двухтрубных способов разводки контуров. Состоят они из чувствительной головки и клапана, которые функционируют без источника электропитания - между ними имеется автоматическая взаимосвязь.

Термическая головка в свою очередь имеет регулятор, привод и жидкостный элемент, который можно поменять на газовый или упругий. При выборе терморегулятора следует учитывать результаты термодинамических и термостатических вычислений и показатели функционирования конкретной системы.


Механический термостат состоит из:

  • термоклапана для радиатора отопления;
  • термоэлемента;
  • термочувствительного элемента;
  • золотникового клапана;
  • разъема;
  • накидной гайки;
  • фиксирующего кольца;
  • передающего штока;
  • шкалы;
  • компенсационного механизма.

У термоэлемента имеется цилиндр (сильфон) с гофрированными внутренними стенками. Внутри у него находится среда, реагирующая на изменение температуры окружающего пространства. В случае роста температуры увеличивается объем жидкости и сильфон растягивается.


В результате рабочий шток, регулирующий функционирование клапана, смещается и перекрывает поток теплоносителя. При падении температуры сильфон сжимается, что вызывает обратный ход штока, и поступление горячей жидкости в радиатор увеличивается. У современных устройств число циклов сжатия и растяжения достигает одного миллиона, а на это может уйти не менее одной сотни лет.

Установка термостата

Чтобы устройство правильно работало, нужно знать, как поставить регулятор на батарее отопления и как им пользоваться. Его помещают в отверстие, закрывающее пробку на радиаторе по ходу циркуляции горячей жидкости. Монтаж осуществляют так, чтобы термостатический элемент оказался закрепленным горизонтально. При этом будет скомпенсировано влияние нагрева на клапан и трубы.


Установку регуляторов температуры на батареи в однотрубных конструкциях  производят исключительно при наличии байпаса. Так называется трубная перемычка, обеспечивающая независимое передвижение теплоносителя от труб, которые подводят его к радиаторам.

На клапане терморегулятора можно увидеть стрелку, указывающую на направление движения нагретой жидкости. Когда термостат помещают на функционирующую отопительную систему, тогда этот нюанс определяют относительно вертикальных трубопроводов.


Работа терморегуляторов механического типа зависит от ряда факторов:

  • движения воздушных потоков в помещении;
  • прямого солнечного света;
  • наличия в комнате источников холода или тепла;
  • температуры снаружи помещения.

Принцип работы  регулятора температуры

Прежде, как правильно поставить терморегулятор на батарею, нужно ознакомиться с принципом функционирования этого устройства. Когда в отапливаемом помещении меняется температура воздуха, это отражается на состоянии теплоносителя.

В итоге объем сильфона увеличивается или уменьшается и происходит перемещение золотника, регулирующего поступление жидкости. Поскольку цилиндр термоэлемента наполнен газом, это обстоятельство позволяет правильно регулировать температурный режим внутри помещения. Термодатчик должен реагировать на наружную температуру.


Каждому показателю температуры соответствует конкретное значение давления рабочей среды в сильфоне. Оно компенсируется пружиной, регулирующей ход штока. С увеличением температуры конус клапана начинает перемещаться в направлении закрытия, пока давление среды в цилиндре не уравновесится за счет усилия пружины. Когда температура понижается, происходит обратный процесс.

Преимущества использования современных терморегуляторов

До того, как установить на батарею регуляторы температуры, не помешает  разобраться с их достоинствами:

  1. Наличие эргономичного дизайна, поэтому устройства подойдут к интерьеру помещений разного назначения. Ими удобно корректировать показатели температуры.
  2. Поставить на батарею регулятор температуры в монтируемых или эксплуатируемых системах несложно, поскольку данное отопительное оборудование адаптировано для местных климатических условий. Они эксплуатируются в течение всего продолжительного срока службы без проведения технического и профилактического обслуживания.
  3. Когда радиаторы оборудованы термостатами, нет необходимости открывать окна в доме, чтобы регулировать в нем температуру.
  4. Устройства работают в диапазоне от 5 до 27 градусов. Чтобы правильно их эксплуатировать, нужно знать особенности, как пользоваться терморегулятором на батарее. Можно устанавливать температуру любого значения в указанном диапазоне, она будет поддерживаться с точностью до одного градуса.
  5. Термостаты способствуют равномерному распределению теплоносителя по системе теплоснабжения. В этом случае даже расположенные в конце ветви приборы будут эффективно функционировать.
  6. Термометр для радиатора отопления предупреждает излишний нагрев воздуха в помещении в случае проникновения в него прямых солнечных лучей, либо при поднятии температуры в результате других факторов, например от работы электробытовых приборов.
  7. Если терморегуляторы используют в автономных системах, тогда обеспечивается экономия расхода топлива до 25%, что положительным образом отражается на затратах на обогрев и на количестве вредных продуктов горения.


Поскольку цена термостатов невысокая, плюсы их использования значительны:

  1. Экономно расходуется тепловая энергия.
  2. В помещениях дома улучшается микроклимат.
  3. Обеспечивается более простой монтаж.
  4. Эксплуатация терморегуляторов не требует затрат.

Использование термостатов особенно эффективно показало себя в проектах создания автономных теплоснабжающих систем на объектах загородной недвижимости, поскольку их установка окупается за один отопительный сезон.

При центральной подаче тепловой энергии терморегуляторы способны обеспечить комфортный микроклимат в комнатах. В квартирах многоэтажек необходимо начинать монтировать эти устройства с помещений, где изменение температуры достигает больших величин – кухня, гостиная, в которой количество людей постоянно изменяется. Также это касается комнат, расположенных с солнечной стороны дома.


Общая инструкция относительно того, как поставить терморегулятор на батарею, такая: в собственных домовладениях их в первую очередь монтируют на верхних этажах. Это объясняется тем, что теплый воздух направляется вверх и в результате получается большая разница температур на нижнем этаже и наверху.

В частных домах с финансовой стороны лучшим решением будет установка панельных радиаторов небольшой емкости вместе с терморегуляторами, мгновенно реагирующими на изменение положения клапанов. Данные устройства должны продаваться с соответствующими сертификатами, являющимися подтверждением качества.

Газонаполненные или жидкостные термостаты

На отечественном рынке отопительного оборудования предлагаются газовые и жидкостные терморегуляторы, срок эксплуатации которых достигает примерно 20 лет. Первые из них быстрее реагируют на изменение температурного режима внутри помещения.

В свою очередь жидкостные терморегуляторы более точно и лучше откликаются на изменение давления, происходящее внутри сильфона, после чего передают данные на исполнительный механизм.


Техническое решение, предусматривающее наполнение термостата газом, имеет ряд серьезных преимуществ:

  1. Конденсация газа осуществляется в самой прохладной части устройства, которая больше всего удалена от корпуса клапана. Реагирование происходит быстрее, поскольку его работа не зависит от температуры воды.
  2. Терморегулятор данного типа мгновенно откликается на изменение температуры в комнате, благодаря этому поступление тепла осуществляется эффективнее.

Регулятор давления на радиатор

В закрытых теплоснабжающих системах также важен показатель давления. Дело в том, что при нагреве теплоносителя, происходит его расширение. Это явление улучшает циркуляцию горячей жидкости, но, если не установить регулятор давления на батарею аварии не избежать.

Существует несколько типов устройств, регулирующих давление в системе – спускной клапан, воздухоотводчик и гидрострелка.


teplospec.com

конструкция, принцип работы, регулировка температуры

Выражение «все хорошо в меру» можно применить, говоря о качестве обогрева квартиры и дома. Если в помещениях очень жарко, то это вынуждает людей открывать форточки, что чревато для здоровья простудными заболеваниями, а в плохо отапливаемых комнатах – сидеть в свитерах. Терморегулятор для радиатора отопления – это вариант решения проблемы по доступной цене.

Зачем регулировать температуру батарей

Для многих жильцов многоквартирных домов сегодня актуальны два вопроса:

  1. Как создать в квартире приятный микроклимат?
  2. Что сделать, чтобы обогрев практически ничего не стоил?

С каждым годом «тепло», предоставляемое городскими службами, дорожает, и если владельцы частных домов еще как-то могут экономить энергоресурсы и платить меньше, то жильцы высотных зданий зачастую лишены этой возможности. Регулировка температуры батарей отопления в квартире помогает решить проблему.

Благодаря поддерживанию температуры в теплосети на одном уровне можно не только создать необходимый микроклимат в каждом отдельном помещении, но и:

  • Устранить такую проблему централизованного отопления, как завоздушивание радиаторов. Это позволит воде течь беспрепятственно и с одинаковым напором по всему отопительному контуру.
  • Понизить энергозатраты до 25%.
  • При необходимости повышать температуру теплоносителя, если на улице похолодало, или понижать, если стало теплее.

Бесполезно устанавливать регулирующие краны, если в помещение не изолированы все места, создающие теплопотери. Никакой терморегулятор не поможет сэкономить средств на отоплении, если через окна просачивается холодный воздух или наружные стены не утеплены.

Конечно, каждый человек индивидуален и воспринимает окружающую среду по-своему, но существуют нормы, определенные СНиП по количеству тепла в помещении, которые должны соблюдаться. Так комфортной признана температура от +18°C до +25°C, но в разных регионах страны он несколько отличается. Так в областях, где мороз -31°C держится от пяти дней подряд, в жилых помещениях тепло должно быть на уровне +21-+24°C.

Поддержанием тепла на должном уровне занимается управляющая компания, но если она не справляется, а отопительная система позволяет, можно взять процесс в свои руки и установить регулятор температуры на радиаторе отопления.

Особенности конструкции терморегуляторов

Первые устройства по регулированию температуры воды в теплосети появились еще в 1943 году в холодной Дании. С того далекого времени терморегулятор для батарей отопления претерпел значительные перемены, но в его основе остались те же принципы, что и раньше.

Устройство состоит из двух частей:

  1. Сильфон – это небольшая гофрированная емкость в форме цилиндра, заполненная специальным сверхчувствительным к изменениям температуры веществом. Оно может быть как газообразное, так и жидкостное.
  2. Клапан – это часть устройства, которая под воздействием сильфона то открывается, то закрывается в зависимости от температуры теплоносителя.

Принцип работы терморегулятора батареи отопления заключается во взаимодействии этих двух деталей:

  • Когда в комнате происходит повышение температуры, чувствительный состав внутри сильфона расширяется. Увеличенный в размерах, он достает до клапана и перекрывает его. Под воздействием этого процесса подача горячего теплоносителя прекращается, а тот, что в нем остался, начинает остывать.
  • По мере понижения температуры воды в системе и, соответственно, в комнате, сильфон вместе со своим содержимым сжимается до тех пор, пока клапан не освободится. В этом случае в батарею начинает поступать тепло, вновь разогревая ее.

Таким способом происходит регулировка батарей отопления в частном доме и квартире, не зависимо от того, автономная или централизованная в них система отопления.

Особенно большое значение подобное устройство имеет в отопительных контурах со старыми чугунными батареями. Так можно продлить им «жизнь» и заодно, увеличить теплоотдачу и сэкономить средства на оплате отопления.

Типы термостатов

Условно регуляторы температуры для батарей отопления можно классифицировать по двум критериям:

  1. По способу работы они делятся на механические и автоматические устройства.
  2. По составу вещества с термоголовке сильфона на газообразные и жидкостные.

Устройство механического типа состоит из термостатического клапана и термической головки повышенной чувствительности к разнице температур. Ему не нужна энергия извне, но существует ряд факторов, которые могут повлиять на его работу, не зависимо от того, какая температура в батареях отопления:

  • Если терморегулятор находится под воздействием солнечных лучей, сильфон будет расширяться, даже если теплоноситель достиг необходимого уровня нагрева.
  • Так же на него воздействуют любые источники тепла, например, электроплита или обогреватель.
  • Холод способен вызывать такие же перебои в работе, только в обратную сторону. Нельзя устанавливать механический терморегулятор на сквозняках или рядом с балконной дверью.

Электронные системы оснащены программным микропроцессором, которые по заранее заданным параметрам автоматически регулируют все процессы в обогревательной системе. Достаточно внести нужные показатели, и механизм будет на протяжении всего отопительного сезона самостоятельно контролировать климат в помещении.

Термодатчик, встроенный в корпус прибора, следит за тем, как регулировать температуру радиатора отопления, в зависимости от ее колебаний.

На современном рынке представлены цифровые устройства с закрытой или открытой логикой. Первые подходят для бытового использования. В их основе лежит управление основными параметрами, например, алгоритмом температур в заданном диапазоне градусов. Достаточно внести параметры допустимых колебаний температур, и они будут соблюдаться, не зависимо от того, насколько на улице похолодало или потеплело.

Устройства с открытой логикой оснащены сложной программой регулировки температуры на большом пространстве, поэтому больше подходят для промышленных целей. Их настройка предполагает множество переменных, поэтому требует специальных навыков и знаний.

Большой популярностью у потребителей пользуются термостаты с электронным дисплеем. По принципу работы они не отличаются от механических устройств, но все данные выводятся на небольшой экран в корпусе.

Электронные устройства работают от аккумуляторных батарей, которые должны идти в комплекте к нему с подзарядкой. Не рекомендуется приобретать термостат одной фирмы, а датчики температуры – другой. Хотя они могут быть совместимы, в случае поломки на протяжении гарантийного срока действия, производители не оплатят ремонт.

Как правило, гарантия на регулирующие устройства составляет год, но на практике они способны бесперебойно работать от 10 отопительных сезонов до 30-ти и более.

Отличия газонаполненных и жидкостных термостатов

Регулируемые радиаторы отопления – это решение вопроса качества нагрева помещения и удешевления стоимости тепла. Как жидкостные, так и газонаполненные термостаты эффективно справляются с этой работой, но у них есть некоторые отличия.

Как показывает практика, жидкостные терморегуляторы более востребованы в связи со своей невысокой стоимостью, но если сравнивать их КПД, то будет видно, что у аналогов с газовым наполнителем он намного выше.

Связано это с особенностью газа быстрее и более точно реагировать на любые, даже самые незначительные изменения температуры в окружающей среде. Еще одним важным фактором газонаполненных устройств является то, что конденсация газа расположена в части корпуса, удаленной от клапана, а значит, на показатели прибора не влияет нагрев теплоносителя.

Если батареи отопления прикрыты шторами или декоративным экраном, то следует устанавливать терморегулятор, у которого датчик температуры является выносным.

Регулировка температуры в батарее – это важный отопительный процесс, создающий нужный микроклимат в помещении и экономящий средства на его эксплуатации. Сегодня на рынке можно выбрать прибор по цене, по качеству работы, по способу регулировки и даже по стране производителю. Если есть сомнения, то всегда можно спросить совета у специалистов.

netholodu.com

Кран для батареи отопления с терморегулятором

Как правильно настроить терморегулятор для системы отопления батареи

Терморегулятор для батареи позволит любому желающему непосредственно оказывать влияние на микроклимат в жилище, изменяя температурные балансы, используя как дневные, так и ночные режимы температур воздуха. Дополнительно, возможна и значительная оптимизация расходов связанных с отоплением, так как терморегуляторы способны более эффективно и экономичнее использовать такие ресурсы.

В некоторых случаях приходится держать систематически открытыми окна либо форточки из-за неравномерного и жаркого отопления, а если еще имеются счетчики, то, естественно, это становится более чем невыгодно, так как придется платить еще и за отопление улицы.

Терморегулятор для системы отопления батареи

Из представленной вашему вниманию статьи вы будете знать, где размещаются такие устройства, как терморегулятор, его предназначение. А также сами способы и порядки выполнения монтажных работ такого оборудования, а также вариации его настройки и многие полезные рекомендации и советы.

Самыми востребованными для установки таких устройств, являются жилища, что имеют значительные колебания температурного режима в течение суток. Для полноценного сна требуется восемнадцать — девятнадцать градусов, что лучше всего для спальни.

Терморегулятор для чугунных батарей

Наиболее рациональным и рекомендованным местом для монтирования такого устройства является, конечно же, непосредственно терморегулятор отопительный, к примеру, радиатор, но при том факторе, что шторы его не закрывают, так как несоблюдение такого условия попросту не даст возможности рационально и адекватно оценить обстановку температурного режима.

Для обхода подобного правила следует интегрировать термостатический элемент оснащенный датчиком дистанционным, что способен располагать клапанами в пределах расстояния равного двум — восьми метрам, чего вполне достаточно. Контроль необходимого уровня в таких случаях способен производится непосредственно в районе, где расположен сам датчик. Возможна установка и на горизонтального типа секциях-участках, достаточно близко от точки самого входа в отопительном агрегате.

При соблюдении норм монтажа оборудования по требуемой инструкции, что предполагают строительные специфики и нормы, то регулировка температурных режимов возможна в таких интервалах: от пяти до тридцати градусов. В определенных устройствах такой диапазон вполне способен отличаться, почему, прежде чем приобретать такое устройство обратите внимание именно на такой фактор.

Установка терморегулятора на батарею

Монтаж терморегулятора

Устанавливая терморегулятор, предназначенный для радиаторов отопительных, следует изначально отключить ток. После чего уже потребуется слить воду, что находится в самой отопительной системе, а уже затем приступить к выполнению монтажных работ, что выполняют в определенной последовательности.

Изначально следует отрезать все трубные подводки (горизонтальные), что расположены на определенном удалении от элемента отопительного. После чего отсоединят сам отрезанный трубопровод и кран, в случае, если он был прежде примонтирован, от самого радиатора. Отсоедините все хвостовики с гайками, что заворачиваются в батарейные пробки.



После таких действий собирают саму обвязку, которую следует установить на выбранное месторасположение, а уже затем проводится соединение установленных обвязок с расположенными подводками, что следуют от стояка.

Отопительные системы разделяют на две разновидности-типа: одно и двухтрубные. В однотрубных следует заменять схему радиаторного подключения, в за счет того, что будет установлена специализированная перемычка, что соединяет подводки агрегата. Такая блок-перемычка именуется байпасом, что позволит непосредственно теплоносителю курсировать в случае перекрытой батареи терморегуляционным агрегатом.

Двухтрубного типа системы, имеющие регулировку путем поступления теплоносительного элемента в радиатор, возможно осуществлять за счет самого регулятора температурного режима батареи-радиатора, что устанавливается на верхних подводках.

Как работает терморегулятор на батарее

Необходимая настройка

Высокоточная и качественная настройка терморегуляторов заключается в снижении до минимального показателя утечки тепла из жилища, что достигается путем закрытия дверей и окон. В комнате постоянной температуры размещается термометр, после чего полностью открывается клапан, при помощи поворота влево самого терморегулятора, до упора. В такой позиции обеспечивается возможный уровень по теплоотдаче, благодаря чему интенсивно греется воздух.

Закрывается клапан после того, как уровень температуры будет изменяться на пять — шесть градусов от изначального температурного показателя. По достижении требуемой температуры следует приступить к медленному открытию клапана.

После ощущения резкого нагревания корпусной части, следует прекратить вращение и рекомендуется запомнить такое положение.

Наиболее верным и рациональным решением станет все же прибегнуть к помощи высококвалифицированным специалистам-профессионалам, что смогут вполне выполнить подобные манипуляции, что связаны непосредственно с подключением исходя из заданных рекомендаций самого производителя.

Грамотно установленный терморегулятор для отопительной системы будет служить дольше, поможет сэкономить определенный уровень тепла, что вполне положительно будет влиять на состояние семейного бюджета, окупив такие расходы неоднократно.

aquarem.ru
