Как развести проводку в квартире – схема и монтаж своими руками

Содержание

Как правильно развести проводку в квартире

Как сделать разводку электропроводки в квартире

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

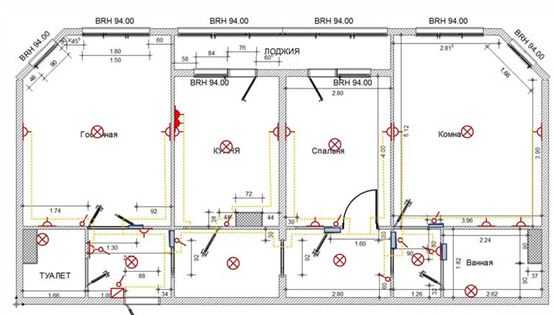

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками. А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

  • длину скрутки необходимо делать не менее 4–5 см;
  • соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
  • надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

  1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
  2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
  3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
    Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
    если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
  4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
  5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

  • выполнение всех работ должно производиться в обесточенной квартире или доме;
  • не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
  • следует заранее разработать схему заземления, если оно еще не установлено;
  • оголенных проводов быть не должно в принципе;
  • все открытые участки проводов должны быть скрыты защитными коробами;
  • во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Как сделать электропроводку в квартире?

Монтаж электропроводки в квартире своими руками не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

  • составление схемы;
  • расчет количества необходимых материалов и электрической фурнитуры;
  • разметка и штробление стен;
  • крепление кабеля;
  • установка розеток, выключателей и распределительных коробок;
  • сборка вводного щитка;
  • проверка линии тестером.

Следует отметить, что на сегодняшний день открытое проведение электропроводки в квартире уже не используют, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана новостройки, на котором можно удобно отмечать места установки розеток. выключателей, светильников и других составляющих элементов.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении рекомендуем Вам учитывать следующие советы и правила:

  1. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора.
  2. Поворот трассы должен осуществляться только под прямым углом.
  3. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразиться на удобстве ремонта). Также можно провести проводку по полу. а не потолку, используя специальный электротехнический плинтус.
  4. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать изделие пониже, к тому же детям будет удобнее включать свет при необходимости.
  5. Розетки крепятся внизу (30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 6 кв. метров помещения устанавливать минимум одну розетку. В кухне количество изделий должно соответствовать количеству бытовой техники, но обычно ставят 5-6 штук. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  6. В каждой комнате должна быть обязательно распределительная коробка.
  7. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  8. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена).
  9. Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты.

Наверняка вам будут полезными эти статьи:

Советы по выбору фурнитуры

Перед тем, как Вы решите идти в магазин за выключателями, розетками и другими элементами, необходимо определиться с их видом.

Прокладка трассы

Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны жила оголяется на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 5 до 15 см).

Для начала определитесь с тем, как электропроводка будет фиксироваться к стене. На сегодняшний день существуют специальные хомуты, но мы рекомендуем Вам использовать «дедовский способ» — крепление разведенным алебастром. Для этого необходимо поместить линию в штробы и через каждые 25-30 см «прихватить» комком алебастра, как показано на фото.

Обращаем Ваше внимание на то, что алебастр затвердевает очень быстро, поэтому действовать нужно в темпе.

После того, как линия будет полностью зафиксирована, рекомендуем Вам сфотографировать все стены, чтобы в случае ремонта вы смогли точно определить место прокладки проводки.

Подсоединение фурнитуры

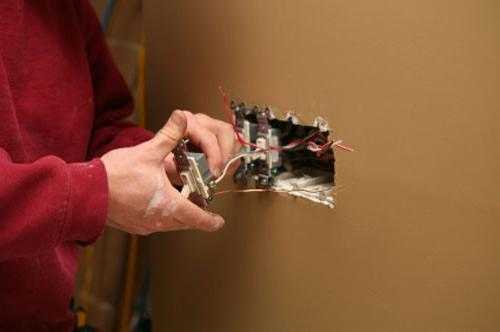

Данный этап довольно простой, необходимо подключить в квартире все розетки и выключатели. Для этого в штробы устанавливаются подрозетники и специальные коробки. Рекомендуем Вам «садить» данные элементы на алебастр, т.к. он быстро и надежно прихватывается к стене.

Чтобы Вы наглядно увидели процесс, предоставляем к вашему вниманию данный видео урок:

Крепление выключателя и розетки своими руками

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

Устанавливаем УЗО в щиток

После того, как все электротехнические изделия в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром. чтобы убедиться в правильности проделанной работы. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществлять первые испытания готовой линии.

Также хотелось бы Вам предоставить данный видео урок, который показывает как сделать электропроводку в квартире своими руками с нуля:

Наглядная видео инструкция

Установка выключателя и розетки своими руками

Устанавливаем УЗО в щиток

Наглядная видео инструкция

Схема разводки электропроводки в квартире

Действовавшими еще пару десятилетий назад нормативами на электроснабжение жилых домов, которыми определялась схема разводки электропроводки в квартире, подразумевалось, что максимальная суммарная мощность потребляемой одним абонентом электроэнергии не превышает 1-1,5 кВт. Впоследствии нормы для однокомнатных квартир были увеличены до 6-10 кВт, однако они мало соответствуют современным реалиям: только кухонные электроприборы могут потреблять электроэнергии в два, а то и в три раза больше…

  • Нужно ли ее менять?
  • Основные требования к готовому проекту разводки
  • Способы монтажа проводки
    • Скрытый монтаж
    • Открытый монтаж
    • Комбинированный монтаж
    • Какой способ выбрать?
  • Немного о раздельном питании. Электропитании…
  • Выбор провода

Нужно ли ее менять?

Сегодня любое человеческое жилье является очень прожорливым в плане расхода электричества – для небольшого коттеджа с общей площадью менее 200 кв. м, например, только проектная потребляемая мощность составляет обычно не менее 20 кВт. И это с учетом использования современного экономичного оборудования, источников света, отличающихся малым потреблением электроэнергии!

Высокие требования к нагрузочной способности электропроводки в новостройках учитываются уже на стадии разработки проекта. Куда хуже дело обстоит со старым жилым сектором, чей возраст насчитывает зачастую несколько десятилетий – заложенная типовая на момент строительства алюминиевая электропроводка совершенно не отвечает современным требованиям, и нередко попросту опасна. Эксплуатация таких помещений, особенно в домах из ЖБ-панелей, практически невозможна без полной замены внутренней системы электроснабжения.

Сгоревшая электропроводка — последствия неправильного распределения нагрузки

Удовольствие это достаточно дорогостоящее даже для однокомнатного жилья, требующее от исполнителя специфичных профессиональных навыков; тем не менее, разводка электропроводки в квартире вполне может быть реализована своими руками – с минимальными усилиями и максимальным эффектом.

Основные требования к готовому проекту разводки

Как и при любых инженерных строительных работах, все начинается с создания проекта. Для внутриквартирных сетей электроснабжения это особенно актуально – электричество, как известно, шутить не любит! Проектирование своими руками с начинается с определения на плане помещения мест расположения потребителей электроэнергии (бытовых электроприборов) и источников искусственного освещения.

При этом в проекте следует учитывать следующие моменты:

  • Правильная схема разводки электрических проводов должна иметь минимум пространственных «перехлестов» с другими инженерными коммуникациями (отопительные и вентиляционные системы, системы водоснабжения и канализации). По идее пересечений не должно быть вообще.
  • В современном жилище, особенно на кухне, розеток много не бывает!
  • Традиционно розетки размещаются таким образом, чтобы они не бросались в глаза – например, прячутся за мебелью. В однокомнатной квартире своими руками это сделать не так уж сложно – но при этом ко всем электроустановочным изделиям обязательно должен обеспечиваться оперативный доступ…
  • При монтаже с использованием разветвительных коробок к ним также необходимо предусмотреть свободный доступ.
  • В панельных домах проект должен максимально использовать имеющиеся в железобетонных плитах пустоты.
  • Не следует забывать о безопасности эксплуатации монтируемой своими руками электропроводки – по плану розетки и выключатели не стоит помещать в сырых или сильно нагревающихся местах.
  • Освещение помещения, особенно большого, одной расположенной по центру люстрой малоэффективно – намного лучше будет, хоть и несколько дороже, если добавить к ней зональные источники света. Это правило может нарушаться в однокомнатных квартирах, но в комнатах с высокими потолками нарушение недопустимо.

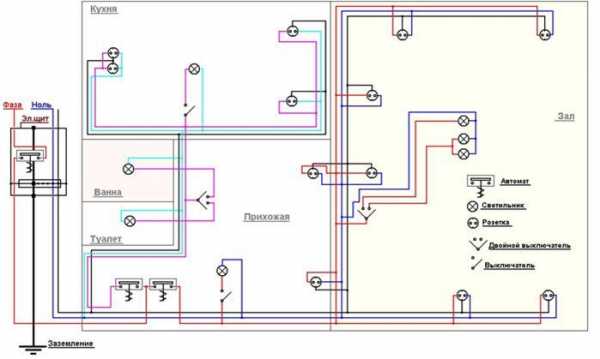

Примерная схема разводки электропроводки в доме

Способы монтажа проводки

Второй этап создания проекта – принятие решения, как сделать разводку электропроводки с учетом материала, из которого построено здание. Проще говоря, в соответствии с планом выбирается способ монтажа проводов, розеток, выключателей, регуляторов и распредкоробок. Таких способов всего три:

  • Скрытая электропроводка;
  • Открытая электропроводка;
  • Комбинированный монтаж.

Скрытый монтаж

Все без исключения ответвительные и магистральные провода маскируются всеми возможными способами – вмуровываются в стены, заливаются устраиваемой на полу бетонной стяжкой, закладываются в пустоты плит панельных домов, при наличии подвесных потолков – прячутся в запотолочном пространстве.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

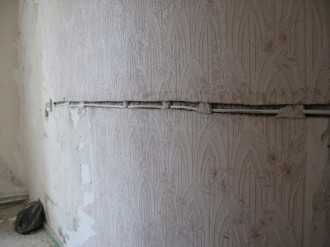

Скрытый монтаж электропроводки — вмуровывание проводов в стену

Видимыми при таком проекте монтажа остаются только розетки — выключатели и светильники. Распределительные коробки при скрытом монтаже устанавливаются крайне редко – обычно провода от каждой «точки» сводятся в один большой распределительный щит, где они и соединяются друг с другом в соответствии с планом работы электрооборудования.

Открытый монтаж

Открытая электропроводка, по сравнению со скрытой, подразумевает визуальную доступность большей части проводов. В декоративных целях и для облегчения монтажа они обычно укладываются во внутрь пластиковых коробов (другие названия – электрокороба, кабель-каналы), все соединения делаются в доступных для обслуживания распределительных коробках.

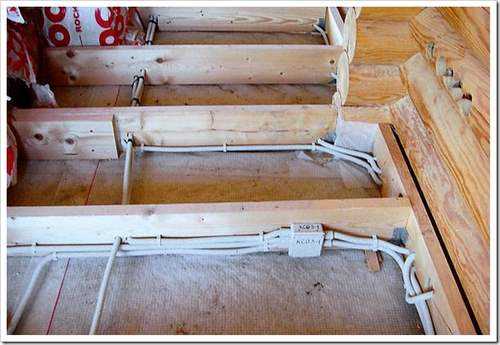

Пример открытого монтажа электропроводки

Из-за своей технологической простоты это самый распространенный способ монтажа электропроводки своими руками. однако он требует тщательного продумывания плана трассировки проводов – если они будут пересекаться друг с другом, то место перехлеста будет очень трудно «окультурить»…

Комбинированный монтаж

Комбинированный монтаж в проектах используется сравнительно редко. Суть его следующая: основная масса проводов прячется в запотолочном или подпольном пространстве. Видимыми делаются только спуски (с потолка) и подъемы (с пола) проводов к розеткам, выключателям и светильникам.

Такая разводка электропроводки используется обычно в подсобных и хозяйственных помещениях – в случаях, когда требования к красоте интерьера в комнате минимальны.

Какой способ выбрать?

Все три типа монтажа имеют свои недостатки и достоинства, сориентироваться в которых поможет следующая таблица:

Источники: http://trastroom.ru/dom/sovety/kak-sdelat-razvodku-elektroprovodki-v-kvartire.html, http://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html, http://electricvdele.ru/montaj/shema-razvodki-elektroprovodki-v-kvartire.html

electricremont.ru

Как грамотно развести электропроводку в квартире своими руками? Советы от профи.

Электричество в жизни человека играет одну из ключевых ролей для обеспечения комфортной жизнедеятельности. Потому, ни один дом или квартира не могут быть полноценными без разводки электричества.

Непосредственно, перед отделочными работами, производится электропроводка в квартире.

Первоначально необходимо определить все точки розеток и выключателей в соответствии с размещением потребителей электроэнергии.

Для этого рисуется эскиз помещений в квартире с нанесением всех точек. По нему легче монтировать электропроводку.

Этапы создания проекта разводки электрических кабелей

Распределительный щит — это первый источник подачи электроэнергии. В него заводится вводной, силовой кабель. В щитке расположены все автоматы, которые управляют энергоснабжением каждого помещения.

Также могут разделять отдельно розеточные групы в целом, и по отдельности к более потребительным, мощным бытовым приборам (газовый котел, электроплита, холодильник).

Количество розеток. Необходимое количество розеток рассчитывают исходя из потребностей, эргономики и места расположения. Согласно требованиям, должна быть рассчитана одна розетка на каждые 6 м2 площади.

Такой показатель для кухни удваивается – необходимо рассчитывать по две розетки на каждые 6м2 помещения. На кухне нужно установить розетки для каждого вида оборудования отдельно.

Прокладка кабеля. Рекомендуется для квартиры применять кабель сечением, не менее:

  • 2х1,5 квадрата для освещения;
  • 3х2 для всех розеток или розеточных групп остальных помещений квартиры;
  • 3х2,5 для силовой бытовой техники на кухне и в санузле.

Все кабеля от распределительного щитка к потребителям прокладывают по отдельности для каждого вида оборудования (бытовые приборы, освещение, дополнительные потребители). По возможности кабеля прокладывают по одному каналу, чтоб не делать много строб.

Способы укладки кабелей по квартире.

Домашнюю электропроводку можно осуществлять несколькими способами:

  • Скрытый способ. Прокладка кабелей по специальным каналам (стробам). Делаются они при помощи перфоратора с отбойником по нарисованному маршруту к потребителям. Кабель укладывается в стробе и заделывается штукатуркой;
  • Открытый способ. Если нет возможности скрыть проводку в стену, производится открытая проводка при помощи специальных дюбелей (дюбель ёлочка). Это крайний случай укладки электрокабелей;
  • Комбинированный способ. Осуществляется он либо в специальном кабель-канале, либо в гофрированной пластиковой трубке. Применяется для прокладки кабеля за подвесными потолками.

Возможно, вам будет интересно:

Развести электропроводку по квартире под силу не только профессионалам, но и собственноручно. Достаточно только тщательно и правильно подойти к этому вопросу.

Также смотрите видео о способах и схемах проведения электропроводки в квартире своими руками.


По материалам: http://www.all-4-home.ru/elektroprovodka-v-kvartire-svoimi-rukami.html

euroelectrica.ru

Как провести проводку в квартире

Здравствуйте, уважаемые читатели сайта sesaga.ru. В этой статье я расскажу Вам, как самому провести проводку в квартире. Отмечу сразу, что к этому вопросу надо отнестись серьезно, так как будем делать для себя.

В первую очередь определяемся:

1. Сколько будет розеток, какие (двойные, одинарные), в каком месте будут стоять;
2. Сколько будет люстр, бра, светильников, на какое количество ламп и где будут расположены;
3. Какое дополнительное электрооборудование, например, сплит система, нагреватель, телевизоры и т.д. будет установлено. Место установки;
4. Начертите план расположения розеток, выключателей, люстр, бра и возможного дополнительного электрооборудования в каждой комнате;
5. Обязательно предусмотрите телевизионные розетки, коаксиальный провод для телевидения и провод Ethernet для интернета. Как правило, про этот пункт мы забываем, а потом уже поздно.

Для начала, давайте рассмотрим структурную схему проводки и запитки электричеством любое бытовое помещение — будь то дом или квартира.

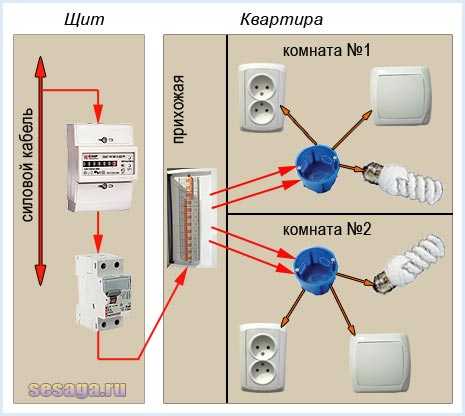

Структурная схема электрической проводки в помещении.

Как Вы знаете, в любом жилом здании есть распределительный щит, в котором находятся счетчики и автоматы. Так вот, этот щит является как бы посредником между поставщиком электроэнергии и нами – потребителями электроэнергии.

К распределительному щиту подходит силовой кабель, с которого берется питающее напряжение «фаза» и «ноль», и напрямую подключается на вход Вашего счетчика электроэнергии.

С выхода счетчика питающее напряжение подается на вход основного автоматического выключателя или УЗО, и уже с выхода основного выключателя напряжение поступает в квартиру или жилое помещение. Далее буду рассказывать про квартиру, так как схема распределения напряжения стандартна для всех помещений.

Как правило, рядом с входной дверью ставится центральная соединительная коробка, в которую заходит питающий кабель от автомата или УЗО. На рисунке выше центральная распределительная коробка расположена в прихожей. Так вот, монтаж всей электрической проводки по квартире начинается от этой распределительной коробки.

Теперь от центральной коробки в каждое помещение прокладываются линии к распределительным коробкам помещения. И уже от распределительных коробок провода пробрасываются по комнате к местам, где будут расположены выключатель, розетки, люстра или светильники.

Это стандартная схема электрической проводки, но она не совсем удобна тем, что если надо будет заменить розетку, тогда придется выключать общий автомат питания, расположенный в распределительном щите на лестничной площадке и подающий напряжение в квартиру. И здесь получается, что на время замены розетки вся квартира остается без напряжения.

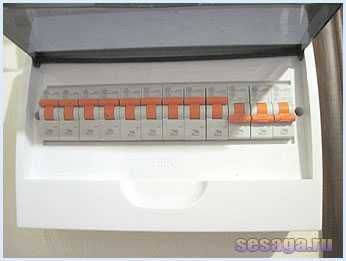

Но эту схему немного усовершенствовали и вместо центральной распределительной коробки сейчас устанавливают небольшой распределительный щит с автоматами, который монтируют прямо в квартире.

Очень удобно. Надо заменить розетку, люстру или вдруг произошло короткое замыкание — отключается только конкретный автомат, а все остальное работает.

Смысл этой статьи, как раз, и заключается в том, чтобы Вам рассказать об устройстве такого щита, и показать, как с его помощью можно сделать проводку в квартире своими руками.

Структурная схема электрической проводки в помещении. Усовершенствованная.

Принципиально нового Вы здесь ничего не увидите. В схему добавляется свой распределительный щит с автоматами, и уже от него прокладываются линии к распределительным коробкам каждого помещения.

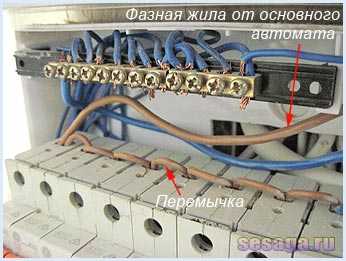

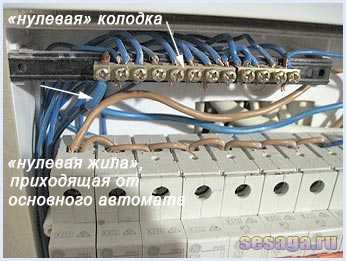

Как видите все просто. Питающий кабель от основного автомата приходит на Ваш щит, и уже от щита напряжение двумя линиями уходит к распределительным коробкам в каждую комнату. Где первая линия — освещение, а вторая — розетки.

Но эта структурная схема проводки будет справедлива только для жилых помещений старого фонда, то есть построенных еще при Советском Союзе и начала 90-х годов — так называемая система заземления TN-C. В то время, для жилых помещений, к заземлению не придавалось особых требований, да и бытовой техники, для которой необходимо было вести отдельную шину заземления, практически не было.

Устройствами защитного отключения были только автоматические выключатели, и поэтому такой вид защиты считался нормой. Но техника не стоит на месте и уже на рынке появились усовершенствованные и улучшенные устройства такого типа.

Поэтому сейчас для защиты человека от поражения электрическим током, с учетом имеющегося оборудования, нормы дополнены и переработаны, и в новостроях разрешено использовать только систему заземления TN-S.

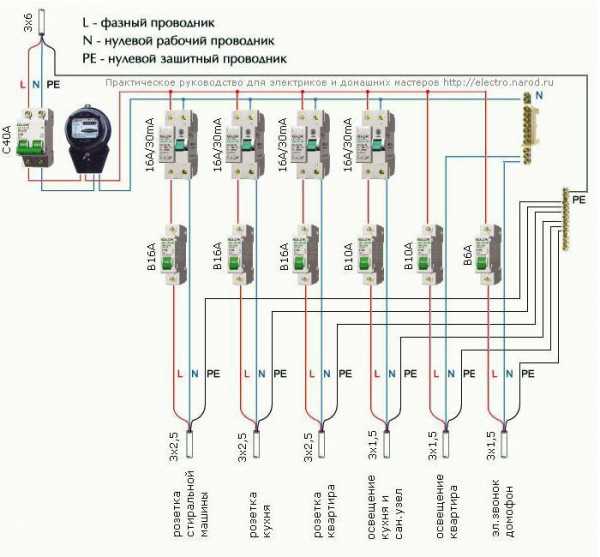

Структурная схема электрической проводки в помещении. Усовершенствованная. С шиной заземления «РЕ».

Теперь в современных новостроях обязательными являются устройства защитного отключения типа УЗО, а также шина заземления «РЕ», к которой через евро розетки подключаются корпуса бытовой аппаратуры.

Эта шина формируется в трансформаторной подстанции и тянется по всем общим распределительным щитам дома вместе с силовым кабелем. И уже от общего щита она заходит в каждое жилое помещение и подключается третьим проводом на розетки и к корпусам светильников. Как правило, это провод желтого цвета с зеленой полосой.

Теперь после счетчика обязательно устанавливается устройство защитного отключения типа УЗО. Если обычный автоматический выключатель отключается только при больших токах нагрузки или токах короткого замыкания, то УЗО отключается при появлении тока утечки на землю. Причем этот ток составляет не более 30mA.

Например. У стиральной машинки или холодильника на корпусе по неизвестным причинам появился потенциал. Когда Вы прикоснетесь к корпусу машинки или холодильника, то через Вас на «землю» пойдет ток и Вас «ударит» — но автомат не сработает, так как утечка на корпус и Ваше прикосновение, по силе, не являются током короткого замыкания или большим током нагрузки.

Если же стоит УЗО, то когда проходящий через Вас ток превысит порог 30 mA, сработает автоматика УЗО и отключит напряжение, а Вы ничего не успеете почувствовать.

Устройство и подключение распределительного щита с автоматами.

Конечно, любого напугает такое количество проводов когда открываешь переднюю крышку. Но поверьте, здесь все очень просто.

Будем разбирать все по порядку, а в конце нарисуем общую монтажную схему. Начнем сверху вниз.

1. Нулевая колодка.

«Нулевой» она называется потому, что к ней подключается нулевая жила, приходящая от основного автомата. Как правило, нулевая жила большего сечения и подключается под первый винт.

Также на «нулевую колодку» приходит провод заземления, но на фото его не видно — он не подключен, потому, что мой дом относится к старому жилому фонду, хотя и был построен в середине 90-х.

Запомните. На «нулевой колодке» собираются все нули от проводов, которые прокладываются по квартире. Заземление сидит здесь же, но на отдельной пластине, и физически с нулем никак не связано.

2. Разбираемся с фазными жилами.

Фазная жила, приходящая от основного автомата, подключается на вход первого автомата, и перемычками размножается по входам всех автоматов распределительного щита.

А вот уже с выходов всех автоматов фаза распределяется по распределительным коробкам каждого помещения.

Для примера показываю, как сделано у меня.
Первые четыре автомата идут на освещение, вторые четыре автомата идут на розетки, и последние три идут на сплит системы и бак накопитель.
В данный момент они не нужны и поэтому выключены.
Видите как все удобно.

Монтажная схема электрической проводки. Старый фонд.

На примере одной комнаты рассмотрим работу и монтажную схему электрической проводки.

От основного автомата «фаза» и «ноль» приходят в распределительный щиток, в котором фаза подключается на вход первого автомата, а ноль к «нулевой колодке».

Освещение.

Автомат с номером 1 рассчитан на освещение.
С выхода автомата фазная жила заходит в распределительную коробку, где в точке (1) соединяется с одним концом провода, приходящего с нижнего контакта выключателя. С верхнего контакта выключателя фаза в точке (2) соединяется с другим концом провода, приходящим от лампы.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, где в точке (3) соединяется со второй жилой провода, приходящим от лампочки. И теперь если замкнуть контакт выключателя — лампочка загорится.

Розетки.

С розетками вообще легко.
Автомат с номером 5 рассчитан на подключение розеток.
С выхода пятого автомата фазная жила заходит в коробку, и в точке (4) соединяется с двумя другими жилами, приходящими от розеток.

От «нулевой колодки» нулевая жила заходит в распределительную коробку, и в точке (3) соединяется с двумя другими жилами, приходящими от розеток.

От каждой розетки тянется свой провод в распределительную коробку.

В итоге получилось, что в распределительную коробку зашло 6 проводов, и получилось 4 скрутки. Таким образом, проводку делаете в каждом помещении.

Давайте на этом закончим, а во второй части разберем монтажную схему электрической проводки с заземлением, на каком этапе прокладывается проводка, как проверять работоспособность схемы и используемое оборудование.
Удачи!

sesaga.ru

Как развести проводку?

Проводка в квартире отыгрывает самую важную роль. Без нее не будет в квартире ничего работать, не будет света, не будет тепла. Потому очень тщательно нужно отнестись к процессу планирования проводки в помещениях.

Для этого нужно составить предварительный план размещения всего оборудования.

Существует множество вариантов разводки проводов по помещениям квартиры. Нужно подобрать самый оптимальный и подходящий вариант, чтоб потом не кусать локти и не переделывать уже проделанную работу.

Как развести проводку в квартире.



Проводка в квартире отыгрывает важнейшую роль, поскольку служит своеобразным транспортным средством для доставки электроэнергии к конечному потребителю.

Непосредственно перед установкой и протяжкой проводки в квартире необходимо:

  • сделать разметку по квартире на стенах. Пометить все точки размещения розеток, выключателей, осветительных приборов, распределительных коробок;
  • следуя разметке необходимо прикрепить на стену специальные крепежные дюбеля для установки кабеля. Они располагаются на расстоянии около 50 см. друг от друга;
  • этап подготовки проводов заключается в растягивании необходимых отрезков от точки до точки, закрепляя их на стенке, при этом необходимо оставлять около 15 сантиметров запаса. Все края проводов нужно зачистить;
  • определяем сразу фазные провода, ноль и заземление. Все они должны быть разных цветов, чтобы не путаться при подключении электрических электроустановок;
  • на местах расположения коробок необходимо сделать отверстие под установку пластмассовых вкладышей под розетки и выключатели, а также распределительных коробок;
  • разведенные провода заводим в коробки и соединяем их в правильном порядке на клемниках;
  • провода изо всех комнат должны быть проведены до распределительного щитка и присоединятся к автоматам. На каждую комнату должен быть свой автомат. Распределительный щиток обычно находится возле входных дверей в квартиру. Щиток в квартире запитывается от основного щитка с коридора на лестничной клетке.

Как развести проводку в деревянном доме.

Деревянный дом это место повышенной опасности, поскольку дерево легко горючий материал. Потому правильная разводка электричества здесь отыгрывает важную роль.

Если постройка новая, необходимо провести силовой кабель к дому, согласовав это с соответствующими органами электро надзора. Вся силовая линия подходит к дому алюминиевыми проводами.

Потому, следует перейти на медные провода непосредственно перед входом проводки в дом, если проводка в нем будет разводится медными кабелями.

Для этого на месте проводки силового кабеля в дом, делается специальная коробка, где провода соединяются между собой при помощи специальной резиновой клеммы.

По деревянному дому проводка должна быть сделана в одном из двух вариантов: скрытая или наружная.

Скрытая проводка проводится в стенах, панельных перекрытиях или в полу дома. При этом сверлятся необходимые отверстия. Кабель проводится в специальных гофрированных трубах, которые предотвращают механическое повреждение кабеля при разводке.

Наружная проводка осуществляется при помощи пластикового короба, который крепится к стене. В него укладывается кабель и разводится к необходимым точкам.

Перед разводкой кабелей нужно сделать предварительную схему, чтобы правильно развести провода и не пропустить установку розетки или выключателя.

Провода используются для освещения 1,5 квадратов, а для света – 2,5 квадратов.

Как развести проводку для точечных светильников.

Точечные светильники работают под напряжением 12В. Это экономичное освещение. Устанавливаются они в подвесных потолках. Соединяются светильники последовательно, потому могут включаться с комбинациями разных режимов.

Осуществить подключение точечных светильников помогут некоторые рекомендации:

  • — все провода разводки должны быть спрятаны в гофрированные, защитные рукава из металлопласта;
  • — скрутки и иные разветвления запрещено делать за пределами распределительных коробок. Все соединения должны осуществляться на клемниках. Делается это для безопасности проводки от короткого замыкания из-за возможного ослабления скруток;
  • — провода, которые применяются для проводки кабелей под точечные светильники, должны быть рассчитаны на суммарную номинальную нагрузку системы освещения;
  • — подключение к выключателю. К нему должен подводиться фазный провод, и выключатель должен размыкать его, а не нулевой провод;
  • — во влажных помещениях (кухни, ванные комнаты) следует применять провода с двойной изоляцией. Если провода прячутся в гофрированный рукав, он не должен быть металлическим;
  • — необходимо четко определять фазные провода и нулевые провода, чтобы избежать нештатных ситуаций.

Когда человек выполняет все необходимые правила по проводке электричества к точечным светильникам, нужно соблюдать все правила ПУЭ.


euroelectrica.ru

Разводка электропроводки в квартире своими руками

Сегодня практически в каждой квартире много электрических приборов. Их суммарная мощность превышает возможности внутренней сети, которая рассчитана еще на советские нормы энергопотребления. Новая разводка электропроводки в квартире может быть выполнена полностью своими силами без привлечения специалистов. Представители снабжающей организации понадобятся лишь на завершающем этапе.

Они проводят подключение внутриквартирной проводки и опломбировку приборов учета. Однофазная схема разводки электропроводки в квартире выполняется без заземления. Обязательно устанавливаются приборы защиты от короткого замыкания. К каждому потребителю прокладывается два проводника: первый – фаза, второй – ноль. Разводка осуществляется скрытым образом в канавки-штробы.

Подготовка: организационная и техническая часть

Для проведения работ потребуются электротехнические материалы и инструменты. В первую очередь понадобится провод марки ПВС или ШВВП с медной многожильной проводящей частью и двойной изоляцией. Сечение подбирается в соответствии с нагрузкой. Как правило, для розеток оно составляет не менее 2,5 кв. мм и для осветительных приборов – 1,5 кв. мм. Разводка электропроводки в квартире обычно совмещается с ремонтом.

Техническая часть подготовки к проведению реконструкции сети состоит в удалении из всех помещений мебели и иных предметов. По стенам и потолку проводится разметка штробов, которые удобнее всего вырезать при помощи угловой шлифовальной машинки с алмазным кругом. Перед началом работ старая проводка должна быть обесточена. Закупать все необходимое лучше всего в строительном супермаркете, где цены несколько ниже.

Основные операции

По заранее размеченным каналам производим штробирование поверхностей стен и потолка. Выполняется оно следующим образом: «болгаркой» делаем два параллельных надреза на глубину. Затем при помощи перфоратора производим выборку, в местах установки распределительных коробок расширяем желоб до необходимого размера. Все работы выполняем в очках и респираторе, это позволит избежать поражения органов зрения и дыхания.

На следующей стадии раскладываем провода согласно электросхеме и закрепляем их в штробах. Это сделать несложно, если воспользоваться специальными пластиковыми держателями. Их стоимость невысока, зато скорость выполнения работ увеличивается значительно. Общее направление процесса — это разводка электропроводки в квартире: от места установки счетчика к электроприборам и розеткам.

Электромонтажные работы

Это соединение отдельных проводников в рабочую схему. В местах расположения распределительных коробок, выключателей, розеток, осветительных приборов провода зачищаются от изолятора. Это можно сделать и обычным ножом, но удобнее воспользоваться специальным инструментом. Разводка электропроводки в квартире делается таким образом, чтобы выключатель разрывал фазу, а цоколь на внешнем кольце имел ноль.

Следование этому правилу поможет избежать электротравматизма в будущем. Каждый, кто прочел эту статью, получил достаточное представление о том, как правильно сделать разводку электропроводки в помещениях. Однако проверку и подключение внутренней сети все-таки лучше поручить профессионалам.

fb.ru

РубрикаРазное

Добавить комментарий
