Металлическая лестница на второй этаж своими руками. Выбираем тип лестницы и делаем проект.

Металлическая лестница на второй этаж своими руками — это отличный способ сэкономить на строительстве такого элемента. Как правило, лестницы делают под заказ, но вы можете потратить гораздо меньшую сумму на подобный проект, если реализуете его самостоятельно. К тому же металл, в отличие от, например, дерева, позволяет не ограничивать себя в дизайнерской фантазии в плане формы лестницы. Итак, перейдём к инструкции по строительству и выделим важные моменты.

Основные требования

Металлическая лестница на второй этаж должна соответствовать строительным нормам и правилам, которые установлены для определённых типов строения. Стандарты для своего случая вы можете посмотреть в соответствующих документах СНиП, а мы приведём вам просто общие требования по таким нормам.

Ширину лестницы планируйте не менее 1 метра, а угол лестничного марша устанавливайте от 30 до 45 градусов — это оптимальный вариант для хождения. Высота ступеней должна быть примерно 160 см, а расстояние между стойками ограды — 150 мм. Боковую нагрузку на лестницу необходимо выдержать в показателе не менее 100 кг.

Мы приводим общие требования, но в вашем случае они могут быть другими, тем более, что многое зависит от размера и формы конструкции. Теперь перейдём к непосредственным работам.

Выбираем тип лестницы и делаем проект

Своими руками довольно легко можно сделать лестницу на косоурах, больцах или винтовую. Следует отметить, что третий вариант считается самым сложным в реализации, поскольку требует высокоточных расчётов. Лестница на больцах крепится непосредственно к стене и может не подойти для некоторых типов домов, тем более что она требует серьёзных работ именно со стеной. Мы остановимся на первом варианте — лестнице на косоурах, что считается довольно универсальным типом конструкции и подойдёт для любых типов строений. На фото вы видите один из примеров таких лестниц.

Также виды лестницы можно делить по форме конструкции. Если вы не имеете существенного опыта в подобных работах, советуем остановиться на прямой одномаршевой — это самый простой вариант.

После выбора типа лестницы обязательно сделайте чертёж. Очень удобным будет использование специальных компьютерных программ (их достаточно много), где по заданным параметрам вы будете видеть все необходимые размеры деталей.

Из материала нам понадобится два косоура, которые представляют собой стальные балки заданной длины, кобылки — узлы для крепления ступеней, сами ступени и материал для перил. Разработав проект вы будете сами видеть необходимо количество строительного материала — мы не можем дать универсального совета, поскольку каждый вариант индивидуален. Толщину и тип материала тоже следует выбирать под каждый отдельный случай.

Изготовление

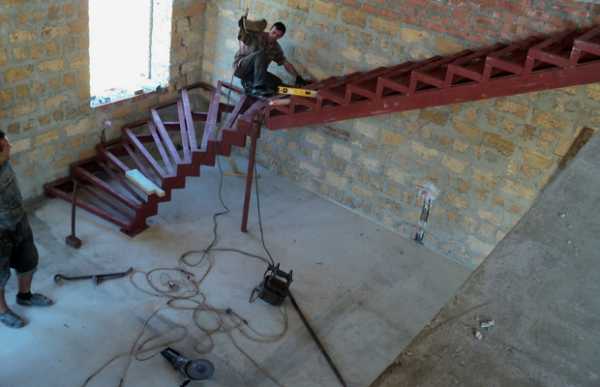

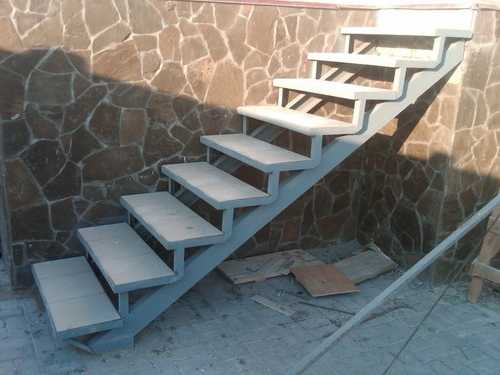

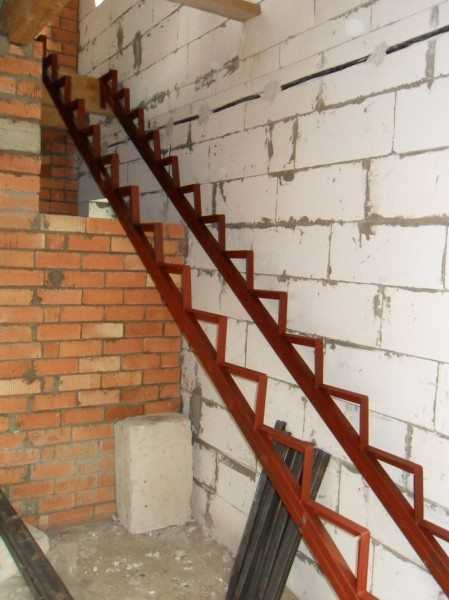

Железная лестница на второй этаж своими руками, фото изготовления и монтажа которой мы представим в пошаговом варианте, изготавливается сварным способом, поэтому приготовьте соответствующее оборудование и пригласите сварщика, если не умеете варить металл самостоятельно.

Итак, приступаем. В первую очередь займёмся изготовлением кобылок для крепления ступеней. Для этого нам понадобятся стальные уголки, которые необходимо нарезать в соответствии с количеством ступеней на ваше лестнице — по две кобылки на каждую ступень. Если вы не найдёте столько уголков, можно сварить их самостоятельно, но обращайте внимание, что детали должны быть строго одинаковыми, чтобы не допустить перекосов в будущем. В итоге у вас должен получиться набор Г-образных уголков, длинная сторона которой будет опорой для ступенек, а короткая — приваренной вертикально к косоуру. Дополнительно необходимо изготовить набор поперечных перекладин из уголков соответствующих размеров.

Теперь проводим разметку на одном из наших косоуров и привариваем к ним кобылки как показано на рисунке. Обратите внимание на точность разметки и строго выдержанные углы сварки, чтобы не получить перекосов у ступенек. Сделав разметку и выдержав углы сварки переносим работу на второй косоур и работаем аналогичным способом. Обязательно используйте строительный уровень для проверки результата.

Этот этап работ можно проводить как уже на смонтированных косоурах, так и без их монтажа. Поступайте так, как вам будет удобнее. Если вы делаете небольшую лестницу для интерьера дома, то собирайте её перед установкой, а если вам понадобился довольно внушительный по размерам вариант для установки снаружи — лучше всего монтировать косоуры сразу, чтобы избежать дальнейших сложностей в работе.

Крепление

Металлическая лестница в доме на второй этаж своими руками, фото установки которой мы показываем, желательно крепить к стальным балкам двутаврового сечения — такие мы используем в качестве косоуров. Балки монтируются в стену при помощи мощных креплений, при этом желательно использовать специальные распорки при возможности их установки.

Советуем сделать специальную площадку в нижней части лестницы. Если это предусмотрено вашим проектом, то её можно сделать из сваренных уголков, которые мы использовали для изготовления кобылок. К площадке привариваются ножки которые надёжно вмонтируются в бетонный пол.

Теперь устанавливаем косоуры. Сделав необходимые замеры срезаем болгаркой край балки под заданным углом. Каждый косоур должен чётко налагаться углами среза на вертикаль установленной опорной балки. Проводим сварочные работы.

Ступеньки

Ступеньки лучше приваривать на этом этапе, поскольку если сделать это сразу, конструкция будет очень тяжёлой и её будет неудобно крепить с стойкам. В первую очередь привариваем к кобылкам поперечные стальные рейки, которые будут удерживать ступеньку. Кстати, в некоторых вариантах конструкции лестницы этот этап можно пропустить и приваривать стальную ступеньку непосредственно к кобылкам.

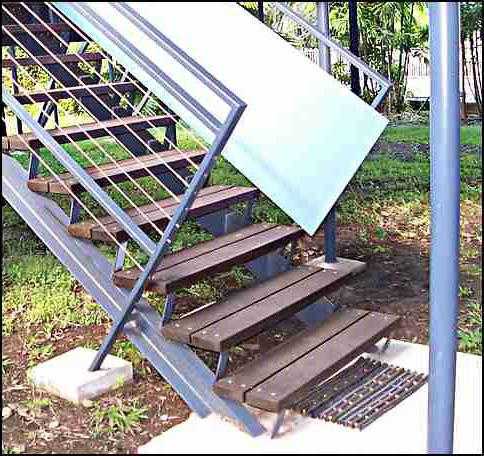

Если на железную лестницу вы хотите установить деревянные ступеньки, то сразу предусмотрите в конструкции отверстия для винтового соединения. Ступеньки из дерева необходимо устанавливать на самом последнем этапе работы, чтобы древесина не получила повреждений во время монтажа.

Внимательно следите за точностью сварки и соблюдением уровня. В настоящий момент вся ваша конструкция должна быть идеально жёсткой, поэтому горизонталь ступенек выверяйте с особенной тщательностью.

Если лестница устанавливается вплотную к стене, а так делают в подавляющем большинстве случаев, обратите внимание на расстояние ступеней от стены. Учитывайте тот факт, что вы будете выполнять отделку стен, например, клеить обои. При этом старайтесь оставлять минимальный зазор.

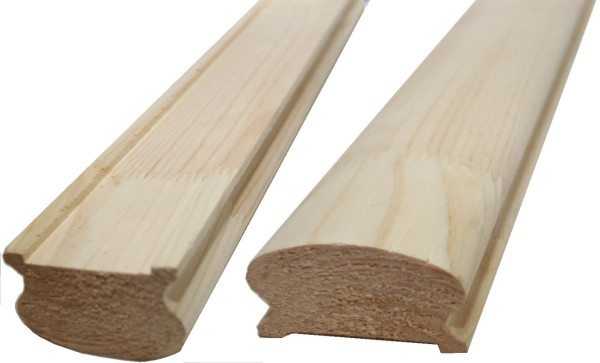

Перила

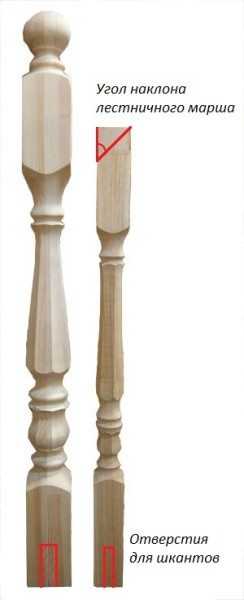

Стойки (балясины) для ограды крепите с шагом 120 — 150 мм. В большинстве случаев для этого используются трубки. Верхние концы трубок спиливаются под определенным углом, чтобы перила точно и ровно ложились на опоры. Рекомендуется дополнить ограду дополнительными креплениями из тонких трубок, которые привариваются к стокам параллельно перилам.

При желании вы можете приварить к ограде специальный декор в виде витиеватых сплетений из стальных прутов. Разумеется, такие варианты необходимо заказывать отдельно, поскольку самостоятельно их сделать очень сложно.

Обратите внимание на прочность ограды. Конструкция не должна шататься и ни в коем случае не должна иметь острых, выступающих углов. Лучше сделать больше балясин, поддерживающих прочность ограды, чем в будущем столкнуться с расшатыванием отдельных её элементов.

Перила под стену можно не ставить — на безопасность это не влияет, тем более что вы будете сильно стеснены в пространстве. Хотя, некоторые модели лестниц могут потребовать и таких перил, поэтому следует ориентироваться на каждый отдельный случай.

Отделочные работы

Первичные отделочные работы заключаются в тщательном шлифовании поверхности лестницы. Тщательно обработайте все сварочные швы и избавьтесь от малейших заусениц и зазубрин. После этого наносим на поверхность металла специальную грунтовку и дождавшись её высыхания можно переходить к покраске.

В качестве дополнительно отделки можно использовать разнообразные варианты декора. Очень хорошо будут смотреться деревянные вставки. При необходимости, такой вариант лестницы можно в любой момент перекрасить или изменить дизайн декора, что выгодно отличает металлические конструкции от, например, полностью деревянных.

Уход за лестницей

Такая конструкция не требует особого ухода. Просто регулярно проверяйте её на наличие повреждений или сколов краски, чтобы предупредить появление ржавчины. Если вы использовали надёжный каркас и правильно его установили, лестница прослужит вам очень долго без необходимости проведения капитального ремонта.

Если лестница установлена на улице, где у вас находится подъём на второй этаж дома, тогда необходимо быть более внимательным. Регулярно осматривайте конструкцию на предмет изменения геометрии, поскольку резкие перепады температур могу вредно влиять на металлическую основу. Не забывайте и о краске — нужно следить, чтобы не возникало даже малейших повреждений покрытия.

Теперь вы знаете как собрать и установить металлическую лестницу своими руками. Надеемся, что материал был вам полезен и вы легко сможете воплотить в жизнь свои задумки по оформлению интерьера дома.

Вам понравится

svoimirukami.lesstroy.net

Как сделать металлическую лестницу на второй этаж своими руками в частном доме

Некоторые люди не хотят строить одноэтажный дом и строят многоэтажный, а передвигаться по дому без лестниц будет невозможно. Лестницы бывают разных форм и изготовленные из разных материалов. Лестницы, которые находятся между этажами, делают деревянными, металлическими и бетонными.

Металлическая лестница на второй этаж своими руками

В статье мы расскажем о лестнице из металла, которая будет расположена между этажами. Но свойства, которые имеет металл, дают возможность изготовления лестниц любых конструкций и при этом крепких, нетяжеловесных, красивых, даже воздушных лестниц.

Сооружение простой лестницы на другой этаж с одним маршем дело не сложное, при наличии некоторых навыков. А вот лестницу с несколькими маршами, изготовить сложнее, но можно же всему научиться, было бы желание.

Лестницы бывают деревянные, металлические или бетонные .

Проект и расчёты для лестниц находящихся между этажами из любых материалов, ни чем не отличаются.

Для них существуют обычные требования:

В частном доме самая небольшая ширина лестницы составляет 900 сантиметров.
Нормальная высота ступенек является 160 — 180 миллиметров.
Минимально допустимая глубина ступеней составляет 270 миллиметров.
Перила на лестнице боковой напор должны выдерживать примерно в сто килограмм.
Расстояние между стойками перил должно составлять 150 миллиметров и, если в семье дети необходимо сделать это расстояние в 120 миллиметров.
Лестницы изготавливают кованными и сварными.

Лестницы существуют следующих типов:

На косоурах. На одном косоуре, то есть на двутавре или швеллере. Они играют роль опоры, их размещают посередине конструкции и прикрепляют ступени. Данные лестницы выглядят воздушными, лёгкими, но нагрузку выдерживают с достоинством.
На тетиве.
На больцах.

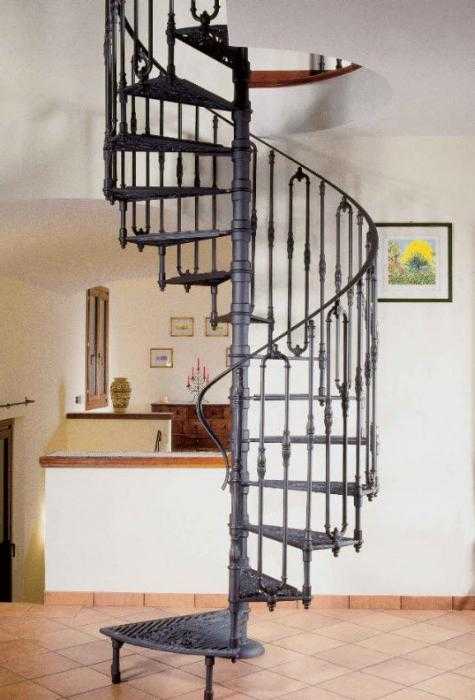

Винтовые.

Существуют лестницы:

одномаршевые и двухпролётные;
прямые и с поворотом.

Если вы не обладаете особыми навыками по возведению лестниц, то начните с простого варианта, то есть с одномаршевой конструкции.

Необходимые расчёты

В организациях, которые занимаются разработкой проектов, используют специальные компьютерные программы, при помощи этих программ проектируют 3D модели конструкций. В 3D модели, очень легко изменить параметры разных деталей.

После утверждения финишного варианта, компьютерная программа подготавливает спецификацию и чертежи лестницы из металла.

Но в нашем случае, расчёты придётся делать без помощи компьютерной программы. Мы рассмотрим простой вариант прямой одномаршевой конструкции.

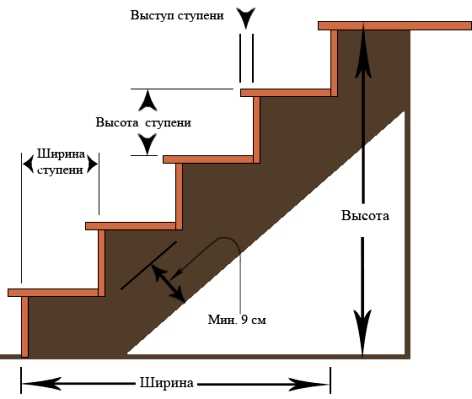

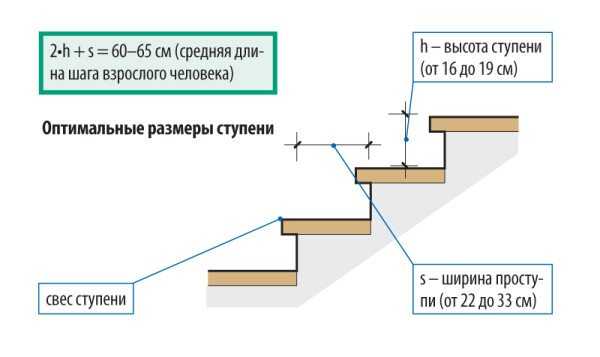

Основные требования к глубине и высоте ступеней уже известны. Необходимо сделать замеры между точками, то есть от начала до конца лестницы от пола первого этажа и высоту между полом первого и второго этажей. Теперь определяем длину лестницы, нужно помнить, что средний угол наклона является от тридцати до сорока пяти градусов.

Чтобы посчитать длину лестницы необходимо вспомнить геометрию, то есть про прямоугольный треугольник. Ведь в прямоугольном треугольнике квадрат гипотенузы равен сумме двух квадратов катетов.

Производим расчёт имеющихся параметров и извлекаем квадратный корень и получаем длину лестницы.

Дальше необходимо рассчитать подходящее количество ступеней.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

сварочный аппарат;
лестница;
болгарка;
маска для сварки, рукавицы и специальные очки;
дрель со свёрлами по металлу;
шлифовальные диски;
устойчивый стол из металла;
тиски;
струбцина;
карандаш;
рулетка и угольник;

Материалы:

Грунтовка;
Уайт — спирит;
Краска по металлу
Так же для двух косоуров используют квадратную трубу из профиля.
Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

Резка заготовок;
Изготовление кобылок, то есть узлов для присоединения ступеней;
Сваривание опорных уголков;
Монтаж косоуров;
Приваривание ступеней и перил;
Шлифовка;
Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет.
Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы. А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Источник

remontidekor.ru

Лестница на второй этаж – делаем прочную и долговечную конструкцию сами!

Главная » Строительство » Лестница на второй этаж – делаем прочную и долговечную конструкцию сами!

Требования к лестницам из металла

Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.

Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.

Лестничное сооружение из металла

Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше). Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям. Если вы сами создаете проект, вам также следует придерживаться их.

Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.

Своими руками проще всего сделать лестницы из металла следующих видов:

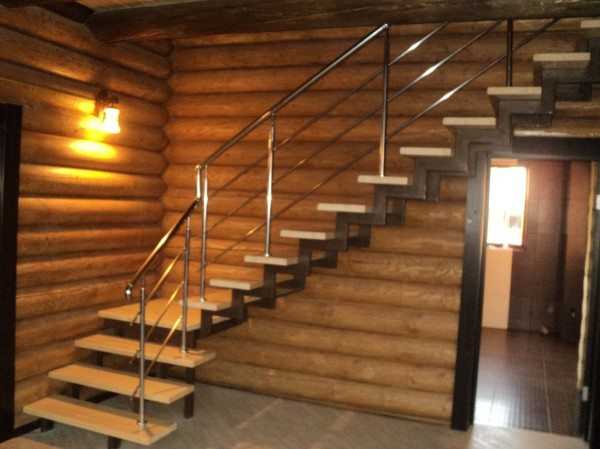

На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.

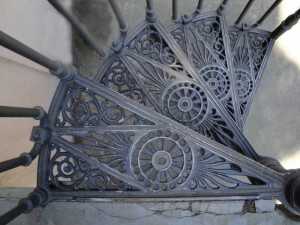

Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

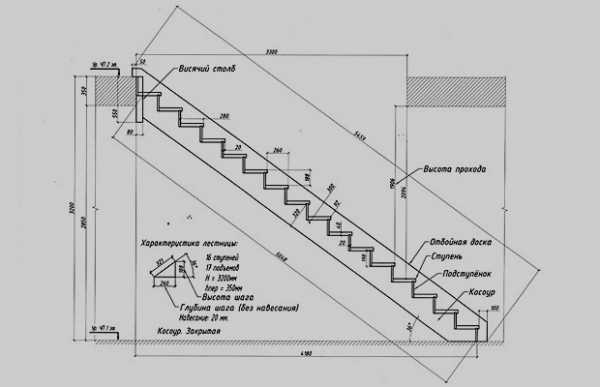

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

Замеряем расстояния между «чистым» полом второго и первого этажей (получаем высоту марша).
Определяем дистанцию между началом и концом проектируемой лестничной конструкции – замеры ведутся по уровню пола («чистого») на первом этаже (получаем длину марша).
Полученные значения (допустим, они равняются 250 и 400 см соответственно) позволяют нам вычислить длину лестницы. Ее находим по теореме о катетах и гипотенузе прямоугольного треугольника. В нашем случае катеты имеют значения 250 и 400 см. Складываем их, из полученной суммы извлекаем корень и получаем показатель 472 см. Это и есть протяженность конструкции, которую мы хотим изготовить своими руками.
Теперь высчитываем число ступенек, помня о рекомендуемой высоте. Для конструкции длиной 4,7 м их получится 14–15. Глубина ступеней у нас выходит 28,6 см (разделили 400 см на 14), что соответствует требованиям. Размер ступенек нужно будет дополнительно увеличить на 3–4 см. Эти сантиметры уйдут на организацию «свеса» – небольшого участка верхней ступени, которая будет нависать над нижней.

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Изготавливаем лестницу с двумя косоурами – технология для домашних умельцев

Косоуры мы будем делать из квадратной профильной трубы, опоры для ступенек – из металлических уголков, а подступенки и непосредственно ступеньки – из стали в листах толщиной 4 мм (впоследствии их желательно обшить натуральной древесиной). Весь процесс возведения конструкции производится в несколько последовательных этапов:

Нарезаем по требуемым параметрам железные заготовки.
Делаем узлы для фиксации ступенек (их называют кобылками).
Свариваем уголки.
Устанавливаем косоуры.
Крепим к каркасу ступеньки, а затем и ограждение.
Доводим конструкцию до нормального вида – шлифуем, грунтуем, окрашиваем.

Возведения конструкции на металлическом каркасе

На первой стадии работ важно грамотно сделать кобылки. Их изготавливают своими руками очень аккуратно, одинаковыми по размеру, без перекосов и неточностей из металлических уголков. Схема выполнения работ простая: вырезаете выборки из уголка; стыкуете элементы друг с другом; получаете сварные Г-образные элементы, в которых полки должны «смотреть» внутрь и вниз. Для лестницы с 14 ступенями нужно сделать 14 пар кобылок.

Между ними следует установить кронштейны, к которым будут фиксироваться ступени, а также перекладину (поперечную). Последнюю изготавливают также из стального уголка. При необходимости можно добавочно «упрочнить» конструкцию, смонтировав по направлению к косоурам снизу ступеньки небольшие «косынки». После этого производим разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Затем приставляем второй косоур к первому и «копируем» разметку. За счет этого все элементы лестницы на второй этаж, которую вы решили сделать, будут иметь по-настоящему четкую геометрию.

Нам осталось только сварить второй косоур с кобылками и обязательно проверить получившуюся конструкцию по уровню. Следующий шаг – крепление косоуров к опорной платформе и к опорной стойке (последняя крепится металлическими анкерами к межэтажному перекрытию). Чтобы увеличить жесткость лестницы, можно установить своими руками на стене кронштейны и приварить один из косоуров к ним (конечно, если конструкция монтируется возле стенки, а не посередине помещения). Теперь нужно приварить к кобылкам ступеньки.

Если вы планируете облицовывать лестницу древесиной, ступеньки допускается фиксировать строительными высокопрочными болтами подходящих размеров.

Также разрешается монтировать при помощи винтов ступеньки из дерева прямо на кобылки. Обратите внимание – последнюю ступень сверху нужно устанавливать на минимальной дистанции от стенки. Привариваем ограждение сбоку лестничной конструкции, ведущей на второй этаж. Выполнять эту работу необходимо так, чтобы ширина лестница осталась неизменной. Заметим – если ширина конструкции больше 120 см, лучше предусмотреть дополнительный косоур. Его устанавливают посередине лестницы.

Финал строительства своими руками лестничной конструкции на второй этаж – шлифование всех заусенцев и швов, обработка поверхности стальных элементов грунтовкой и их окраска. Обшивку лестницы на второй этаж древесиной либо другие варианты ее декорирования целесообразно осуществлять во время чистовых отделочных мероприятий.

Источник

(Visited 2 340 times, 1 visits today)

Видео: построить лестницу на второй этаж своими руками

proremontvideo.ru

инструкция по монтажу металлической конструкции и из профиля (фото и видео)

Для обеспечения максимально комфортного перемещения по дому многие делают самодельные лестницы на второй этаж. На сегодняшний день можно найти не один десяток конструкций таких лестниц, а потому при необходимости проблем с информацией быть не должно.

К наиболее простым в изготовлении вариантам относятся металлические и деревянные однопролетные лестницы. Технологии их изготовления и посвящена наша статья.

Ради такой красоты стоит потрудиться

Расчеты перед работой

Любые строительные работы стоит начинать с составления подробного плана. Не будем отступать от этого правила и мы: определимся, какими основными параметрами должна обладать наша лестница.

Что же рекомендуют нам специалисты?

Для максимально комфортного движения (а ходить по ступеням нам нужно будет каждый день, ведь второй этаж – это не мансарда и не чердак) стоит соблюдать такие размеры:

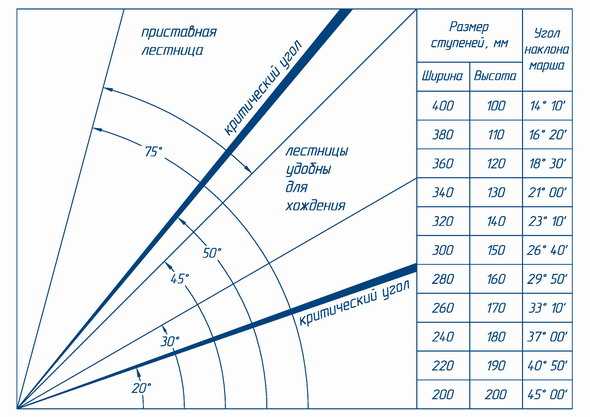

Оптимальный уклон лестницы – 1:2 или 1:2,5. Такое соотношение длины и высоты должно соответствовать углу подъема от 30 до 40⁰.
В одном лестничном марше стоит делать не более 18 ступеней. Если у вас в доме высокие потолки, то желательно обустроить небольшую площадку между двумя отдельными маршами.

Совет! Удобнее всего перемещаться по лестнице с нечетным числом ступеней в марше. Такая конструкция дает возможность начинать и заканчивать шаг с одной и той же ноги.

Высота ступени должна быть в пределах 150 – 210 мм.
Оптимальная ширина ступени составляет около 300 мм. Чем более пологий подъем мы делаем, тем шире могут быть проступи (горизонтальные части ступенек).

Одномаршевая лестница: простое решение

Что качается несущих характеристик, то они таковы:

Нагрузка на саму лестницу – не менее 200 кг.
Нагрузка на перила или ограждение – 120-150 кг.

Исходя их этих параметров, мы делаем эскиз конструкции лестницы и подбираем соответствующие материалы для ее изготовления.

Конструкции из металла

Что нам понадобится?

Первый вариант, который мы опишем – это самодельная металлическая лестница. Для ее изготовления нам понадобится следующее:

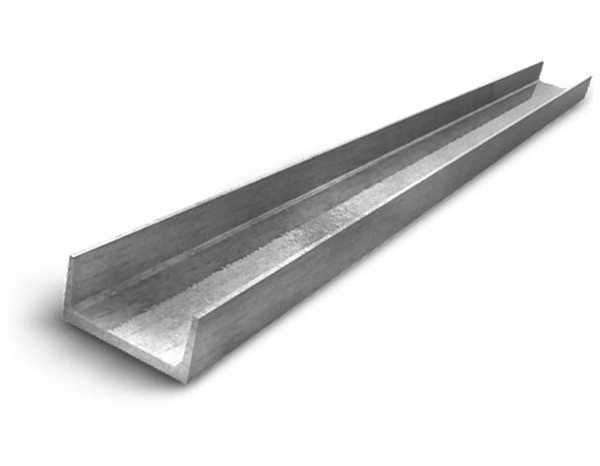

Швеллер для направляющих

Швеллер 16 (высота 160 мм, ширина полки 64 мм) – две балки, длина которых соответствует длине марша.
Труба профильная толстостенная 40х40 мм – в зависимости от количества ступенек. Для изготовления небольшой лестницы нам понадобится около 20 метров погонных.

С инструментарием все несколько сложнее. Для работы с металлом нам будут нужны:

Пила по металлу (маятниковая, и желательно помощнее).
Станок сверлильный.
Аппарат сварочный.
Дрель для монтажа деревянных проступей.

Поскольку большинство элементов конструкции обладают весьма внушительной массой, то участие помощника будет точно не лишним.

Технология выполнения работ

При наличии навыков работы со сваркой монтаж лестницы своими руками не представляет особой сложности и может быть завершен за два-три дня.

Инструкция предполагает такую последовательность операций:

Установленные направляющие с приваренными опорами

Швеллеры обрезаем до нужного размера таким образом, чтобы после установки они опирались на пол плоской частью среза.
Для более надежного монтажа на первом и втором этаже к бетонному основанию под полом закладываем металлические балки (можно использовать швеллер размером 220 мм), длина которых должна быть чуть больше ширины лестничного марша.
Привариваем несущие швеллеры к закладным балкам.
Из профильной трубы делаем заготовки для ступеней в форме прямоугольников.
Заготовки устанавливаем на направляющие и привариваем к ним. Для обеспечения максимальной прочности можно усилить конструкцию вертикальными опорными частями из той же трубы.

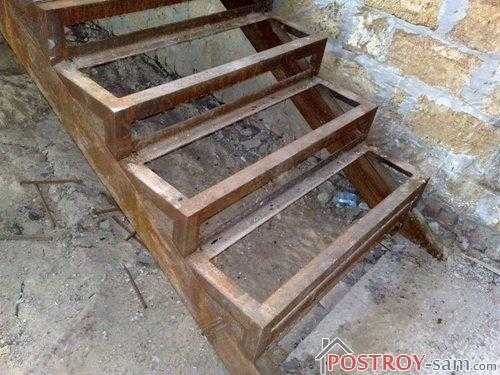

Фото почти готового изделия

Совет! Чтобы облегчить конструкцию, стоит вместо трубы приобрести стальной толстостенный профиль или уголок.

Каркас зачищаем и окрашиваем для защиты от коррозии.
На металлические основания укладываем деревянные проступи и крепим их саморезами через предварительно просверленные отверстия.
По бокам направляющих швеллеров привариваем опорные столбы, на которые укладываем перила.
На лестничные ступени устанавливаем вертикальные балясины. Вместо балясин можно использовать горизонтальные прутья или листовой материал – плексиглас, пластик, шпонированную фанеру, триплекс и т.д.

Ступеньки для лестницы – форма, материал, особенности конструкции

Полученная конструкция отличается высокой механической прочностью, однако весит изрядно. Монтировать ее можно только тогда, когда это позволяет несущая способность самого здания. Кроме того, высокая цена металлопроката может сделать такую лестницу «неподъемной» для нашего бюджета.

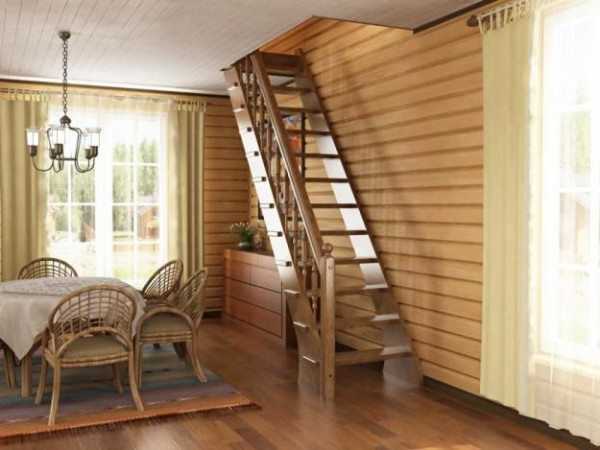

Делаем деревянную лестницу

Материал и заготовки

Для экономии сил и средств можно изготовить деревянную конструкцию. При правильном выборе материала ее механические характеристики не будут уступать свойствам металлической лестницы. А вот работать с деревом не в пример проще.

Нам понадобятся такие детали:

Два или три бруса сечением 50 х 200 мм и длиной не менее 4 метров – для формирования несущих элементов.
Обрезная доска, из которой мы будем вырезать проступи и подступенки. Заготовки следует нарезать в соответствии с шириной лестничного марша. С наружных краев проступей можно снять фаску.

Заготовка проступи со снятой фаской

Комплект заготовок для перил – поручни, опорные тумбы и балясины.

Заготовки поручня

Работа будет осуществляться с использованием самых простых деревообрабатывающих инструментов – пилы, молотка, шуруповерта, стамесок и т.д. Для крепления лучше использовать клей для деревянных изделий и саморезы.

Сборка

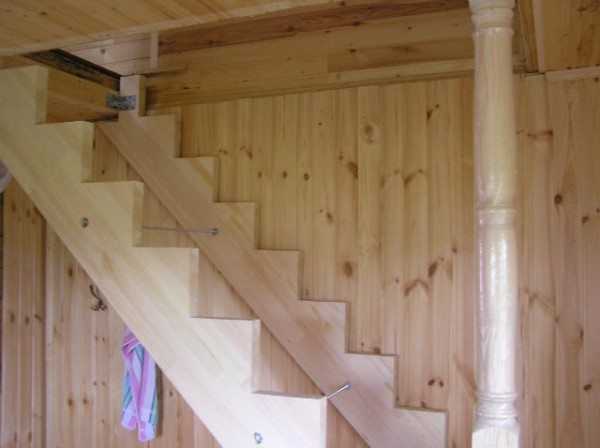

Собирать конструкцию начинаем с установки несущих балок – косоуров:

Брусья обрезаем под размер нашей будущей лестницы. Для установки ступеней на косоурах делаем прямоугольные вырезы или же выбираем пазы в боковых поверхностях.

Схема обработки косоура

Устанавливаем косоуры в пролет между этажами и закрепляем на нижней и верхней опорных балках.

Совет! Чтобы все ступеньки были идеально ровными, нужно очень тщательно выставить косоуры по плоскости с помощью уровня.

Монтаж несущих конструкций

На закрепленные косоуры укладываем проступи и закрепляем их с помощью клея или саморезов. При использовании шурупов стоит высверливать потай буром большего диаметра, а получившееся отверстие закрывать пробкой из той же древесины, что и сама ступень.
С нижней стороны лестницы закрепляем установленные подступенки. Для повышения прочности соединения нужно использовать металлические уголки, которые прикрепляются к соединяемым частям «с изнанки».

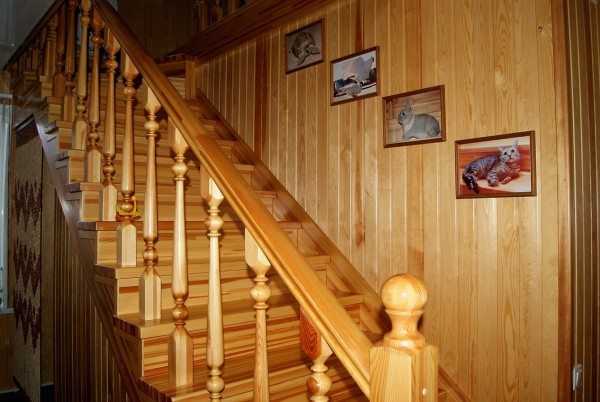

Схема обработки тумб и балясин

На верхней и нижней площадке монтируем опорные тумбы для перил. Между тумбами на высоте 900 – 1200 мм натягиваем шнур.
Закрепив балясины на ступенях путем вклеивания шипов в пазы, обрезаем верхние части по шнуру.
Укладываем поручень и крепим его к балясинам и опорным тумбам.

Далее нам необходимо провести финишную обработку. Все щели и неровности тщательно шпатлюем, после чего выполняем чистовую шлифовку лестницы. Отшлифованные поверхности очищаем от пыли и стружки, грунтуем и вскрываем лаком или красим.

Результат работы

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (читайте также о преимуществах складных чердачных лестниц).

sdelai-lestnicu.ru

Делаем металлическую лестницу на второй этаж. Изготовление металлической лестницы своими руками

Сварить металлическую лестницу на второй этаж – значит получить практически вечную и при этом максимально прочную и эстетичную конструкцию. Изготовить ее при желании можно попробовать и самостоятельно. Существует несколько разновидностей таких лестниц. Некоторые из них просты в изготовлении, сварка других требует наличия определенных навыков. Конечно же, для изготовления такой конструкции понадобится специальное оборудование.

Открытые и закрытые конструкции

Каркас металлической лестницы может быть как закрытым, так и открытым. В первом случае вся конструкция впоследствии закрывается чистовым материалом. То есть лестница обшивается гипсокатоном и деревом. Для изготовления такого каркаса допускается использование не слишком привлекательных на вид дешевых швеллеров и уголка.

Для того чтобы сделать каркас открытого типа, нужно будет приобрести металл, покрытый эмалью. Все сварочные работы при этом выполняются с максимальной аккуратностью. Ведь на открытом каркасе, который в данном случае становится частью интерьера, не должно быть видно никаких швов. Зато смотрятся такие металлические лестницы (фото представлено ниже) просто великолепно.

Маршевые лестницы

Маршевая лестница считается наиболее удобным в эксплуатации вариантом. С подобной конструкцией знаком каждый. Именно такие лестницы установлены в подъездах многоэтажек. Конечно же, изготовлена подобная конструкция может быть и из металла. Различают всего три основных вида маршевых лестниц: на тетивах, на косоурах и на опорах.

Лестницы на тетивах

Характерной особенностью лестниц на тетивах является то, что ступени с боковой стороны в них не видны. Изготовление лестниц металлических этой разновидности – процесс несложный. В этом случае опоры под ступени просто крепятся к внутренней стороне основных балок.

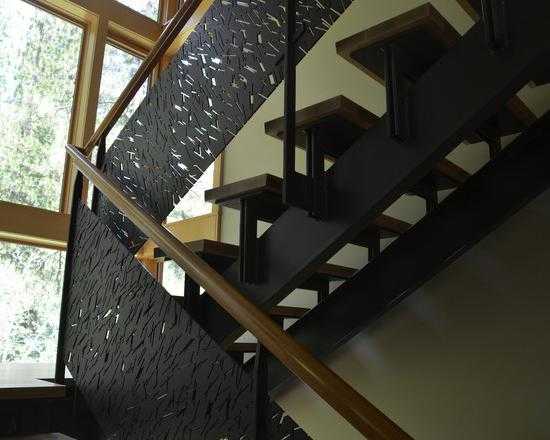

Лестницы на косоурах

При изготовлении лестницы на косоурах к установленным заранее швеллерам (служащим в качестве опорных балок) уголки под ступени привариваются сверху. Таким образом получается очень надежная конструкция. Можно сварить металлическую лестницу на второй этаж как на двух косоурах, так и на одном. В последнем случае опорная балка-швеллер только одна, и устанавливается она посередине лестничного марша. Подобная конструкция выглядит очень легкой и изящной и обычно не требует наличия подступенек.

Лестница на опорах

Металлическую лестницу на второй этаж этой разновидности в жилых домах используют не слишком часто. Дело в том, что для ее изготовления необходимо очень много металла. Подступени и ступени такой лестницы крепятся к горизонтальным опорам, начинающимся от самого пола.

Винтовые лестницы

Винтовые лестницы чаще всего используются там, где размеры помещения не позволяют установить маршевую конструкцию. Смотрятся они очень интересно, однако в эксплуатации не слишком удобны и менее безопасны. В этом случае вся конструкция строится вокруг одной опорной горизонтальной трубы.

Изготовление лестницы на тетивах

Итак, как же сделать металлическую лестницу на второй этаж? Прежде всего необходимо подготовить исходный материал. Для изготовления конструкции на тетивах понадобится:

Швеллер сечением 150х200 мм с толщиной стенок 8 мм.
Уголок стальной 45х45 мм.
Сварочный аппарат.
Электроды.
Шлифовальные сварочные диски.
Грунтовка для металла.

Швеллера крепятся к несущей бетонной балке сверху и к плите снизу параллельно друг другу. Оптимальным считается угол наклона лестницы в 20–45 градусов. При установке швеллеров это нужно учитывать.

Далее к внутренним сторонам получившихся опор следует приварить отрезки металлического уголка под ступени. При этом обязательно следует пользоваться уровнем. Важно также помнить о том, что высота ступени не должна быть больше 18 см. Оптимальной же шириной считается 30 см. Если соблюсти это условие, получится очень удобная металлическая лестница. Своими руками такую конструкцию соорудить будет не слишком сложно.

Изготовление лестницы на косоурах

Для изготовления лестницы на косоурах понадобится тот же материал, что и для конструкции на тетивах. В этом случае также предварительно устанавливаются несущие швеллера. Далее нужно будет изготовить опоры под ступеньки. Делают их из уголка, который необходимо согнуть под углом в девяносто градусов. Получившиеся опоры-косынки приваривают к швеллерам сверху или с внутренней стороны, тщательно следя за их горизонтальностью. В конечном итоге получается очень надежная металлическая лестница. Своими руками такую конструкцию сделать несколько сложнее, чем вариант на тетивах.

Существует также и другой способ установки опор под ступени. В этом случае на швеллера сверху привариваются стойки, высота которых равна высоте ступени. При монтаже пользуются уровнем, добиваясь строгой вертикальности элементов. Отдельно из уголка сваривается каркас под ступени. Получившиеся четырехугольные рамы с одной стороны привариваются к стойкам, а с другой — к швеллерам.

Если один из швеллеров примыкает к стене, имеет смысл дополнительно прикрепить его к ней анкерами. После того как каркас будет полностью сварен, все его элементы необходимо покрыть грунтовкой и окрасить двумя слоями краски.

Из чего могут быть сделаны ступени

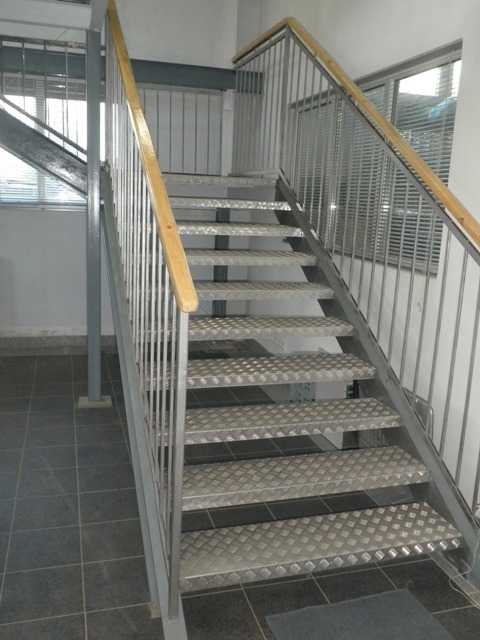

Металлические ступени для лестниц должны быть изготовлены из материала толщиной хотя бы в 3 мм. Лучше всего, если их поверхность при этом будет рифленой. Можно также накрыть такие ступеньки сверху антискользящим материалом. Для их крепления к опорам используются саморезы по металлу, закручивать которые нужно снизу.

Металлические ступеньки используются в жилых помещениях достаточно редко. Ведь материал это довольно-таки холодный. И ходить по нему, скажем, босиком будет не слишком приятно. Поэтому чаще всего в домах устанавливается металлическая лестница с деревянными ступенями. Крепится дерево к каркасу в этом случае также с использованием саморезов.

Как сделать поручни

Ограждение для металлической лестницы можно сделать с использованием арматурных прутков, трубок или металлопроката. К несущему швеллеру поручни могут быть прикреплены тремя способами: болтами, при помощи сварки или в виде целой конструкции. Для перил можно взять трубы диаметром 35–80 мм. Их приваривают к верхним концам предварительно закрепленных стоек. Для того чтобы поверхность перил была приятной на ощупь, их можно обтянуть пластиковой трубой, разрезав ее предварительно вдоль.

Как оформить готовую лестницу

После того как будет сварен каркас и установлены ступени и поручни, можно приступать к окончательному оформлению лестницы. При сварке элементов конструкции швы стоит располагать внутри. В этом случае они не будут мешать чистовой обшивке. Отделывают лестницу обычно деревом или гипсокартоном. При выборе материала руководствуются прежде всего общим стилевым решением интерьера.

Материал раскраивается в соответствии с конструктивными особенностями лестницы. Крепится обшивка на саморезы или шурупы таким образом, чтобы в местах стыков не оставалось щелей.

Металлическая лестница своими руками изготавливается без особенных сложностей. Но только в том случае, если вы обладаете основными навыками сварки. Неумелые действия могут привести к порче каркаса. В результате придется переделывать всю работу заново, либо лестница получится небезопасной в эксплуатации. В том случае, если вы не уверены в своих силах, имеет смысл все же потратиться, обратившись к специалистам.

fb.ru

Как сделать лестницу на второй этаж своими руками из металла: видео инструкция

Лестницы на второй этаж в своем доме традиционно делают из дерева, металла или бетона. Выбор материала для конструкции обычно зависит от материала, из которого сделан сам дом. Как правило, сооружать бетонную лестницу в деревянном доме никто не будет. Такой вариант подходит для кирпичных и бетонных домов, а для деревянного дома больше подойдет деревянная лестница.

Но есть, так сказать, универсальный вариант, который подойдет для любого дома, – лестница из металла. Такая конструкция достаточно легкая, особенно по сравнению с бетонной, и в то же время надежнее и долговечнее деревянной.

Типы металлических лестниц

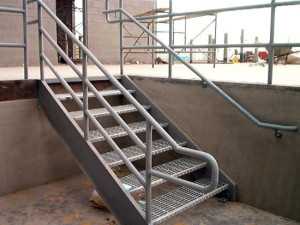

Металлические лестницы бывают двух типов по месту своего сооружения: наружные и внутренние. По методу изготовления они делятся на две основные группы – сварные и кованые. Кованые лестницы достаточно сложны в производстве. Чтобы соорудить такую конструкцию, нужно иметь достаточно большой навык в кузнечном деле – освоить не только его азы, но и «высший пилотаж».

Сварная лестница гораздо проще кованой как по технологии ее строительства, так и по эстетическим качествам. Соорудить сварную лестницу на второй этаж из металла, можно имея только начальные навыки сварщика и некоторые познания в геометрии на уровне школьной программы. По своей конструкции они бывают:

На косоурах – металлических наклонных балках, на которые опираются ступени.
На больцах – из отдельных металлических ступеней, отдельно вмонтированных в стену.
На тетивах – металлических гнутых балках, применяемых в основном для сооружения винтовых конструкций.
С опорой каждой ступени на вертикальные металлические столбы (трубы, швеллеры, уголки).

Требования к металлическим лестницам

Прежде всего, металлическая лестница должна быть безопасна в использовании, так как любая лестница является объектом повышенной опасности, особенно для детей и людей преклонного возраста. Поэтому подойти к данному сооружению нужно максимально ответственно. Ступени и перила должны быть идеально зачищены во избежание порезов. Сварочные швы должны быть качественными и также тщательно зачищенными. Во избежание коррозии все металлические части желательно покрасить влагоотталкивающими составами.

Подготовка к монтажу

Рассмотрим, как произвести установку самой простой конструкции металлической лестницы для дома на косоурах. Для этого нам понадобятся следующие материалы:

два металлических швеллера равной длины. Также их можно заменить их профильной трубой квадратного сечения;
металлические уголки для ступеней;
круглая или квадратная труба для поручней и вертикальных стоек.

Из инструментов будут необходимы:

дрель;
болгарка, отрезные диски;
сварочный аппарат, электроды, маска;
измерительные приборы: рулетка, карандаш, уровень.

Читайте также: Как сделать чердачную лестницу с люком

Основные работы

Начинается весь процесс с составления чертежа или схемы, после чего происходит сборка каркаса. Прежде всего, нужно вмонтировать в стену металлические закладные, к которым и будут прикреплены косоуры. Крепиться закладные могут как во время возведения стены, так и после. С помощью дрели или перфоратора в стене делаются отверстия, в которые забивают металлические штыри, а уже к ним приваривают закладные – металлические пластины. К этим пластинам и прикрепляют наклонные косоуры с помощью сварки.

К установленным под наклоном косоурам привариваются через равные расстояния горизонтальные уголки («кобылки») – основу для будущих ступеней. В каркас из уголков вставляются сами ступени: деревянные, каменные или толстого закаленного стекла. Для разметки расположения кобылок вам понадобятся рулетка и карандаш (мел), а также познания в прикладной геометрии.

После приступают к созданию перил. Для этого к косоурам через равные промежутки приваривают вертикальные стойки одинаковой высоты из трубы круглого или квадратного сечения. К ним сверху приваривается наклонный поручень перил. Делают ее из трубы, уголка либо стальной полосы, поверх которой крепятся шлифованные деревянные бруски. Также деревянные перила можно крепить прямо к вертикальным стойкам с помощью саморезов по металлу или болтов.

Финишная отделка

Изготовление всей конструкции еще не означает окончания работ. Не менее трети затрат времени на сооружение лестницы занимает итоговая отделка. Она включает в себя следующие этапы:

обработка и шлифовка всех сварных швов. Необработанные швы являются повышенным источником опасности – острые неровности могут весьма тяжело травмировать человека;
произвести антикоррозийную обработку всех металлических деталей. Для этого тщательным образом обезжириваем их, после чего наносим на поверхность грунтовку по металлу. После ее высыхания можно приступать к окраске лестницы;
декор. В качестве его можно использовать кованые металлические или резные деревянные элементы.

Другие типы металлических лестниц

Кратко рассмотрим другие конструкции металлических лестниц:

Винтовая лестница. Самый трудный для самостоятельной установки вариант. Она весьма сложная даже для профессионалов – как в плане проектирования, так и в плане монтажа самой конструкции. Поэтому если вы не имеете достаточных навыков в создании чертежей и монтаже сложных сварных конструкций, то браться самостоятельно за подобный вариант не стоит. Кроме этого, такая лестница менее функциональна и более опасна в эксплуатации.

Двухпролетная. Такие лестницы включают в свою конструкцию промежуточную лестничную площадку или поворотную ступень. Среди ее плюсов – более пологий наклон, что делает такой вариант менее травмоопасным. Наиболее простой вариант сооружения лестничной площадки – это разместить ее на вертикальных несущих столбах.

Трехсекционная. Сооружается вдоль трех стен и применяется в том случае, если высота потолка первого этажа достаточно большая. В такой ситуации монтируют две площадки или поворотные ступени в смежных углах стен, ступени располагаются вдоль стен на косоурах или на больцах. Такая лестница позволяет сделать подъем на высоту более пологим.

krovlyamoya.ru

РубрикаРазное
