Металлическая лестница своими руками: пошаговая инструкция

Навигация по странице

Металлическая лестница может гармонично смотреться в любом интерьере.

Лестницы, возводимые в различных помещениях, отличаются по прочности. Все зависит от предназначения конструкции. В частных домах, как правило, делают лестницы из дерева. Это разумно — больших затрат на такую постройку не требуется, сделать ее можно самостоятельно, а результат может получиться очень даже симпатичным. Однако многим хозяевам по душе интерьерные изделия из металла. Вот только большинство начинающих мастеров думают, что построить такую конструкцию своими силами практически нереально. Итак, металлическая лестница своими руками — настолько ли это сложно? Давайте разбираться. Лестницу из металла изготовить действительно сложнее, чем деревянную, будь то винтовая конструкция или более простой вариант. Чтобы сварить конструкцию, необходим хотя бы минимальный сварочный опыт и некоторые другие навыки работы с металлом. Если коснуться таких технологий, как ковка и литье, то тут все намного сложнее. А готовые чугунные и бронзовые изделия дороже стальных.Алюминий в лестничных конструкциях используется только для перил и ограждений. Несущие конструкции из него не делают — это нецелесообразно с экономической точки зрения. Для получения необходимой прочности опорных балок приходится увеличивать размеры их сечений, что отражается на стоимости изделия.

Какой выбрать каркас

Стальные лестничные каркасы бывают двух типов:

  • открытые;
  • закрытые.

Открытый металлический каркас, будучи собранным, останется на виду. Это требует аккуратности при проведении сварочных работ, а также последующей зачистки и шлифовки швов, покраски всей конструкции.

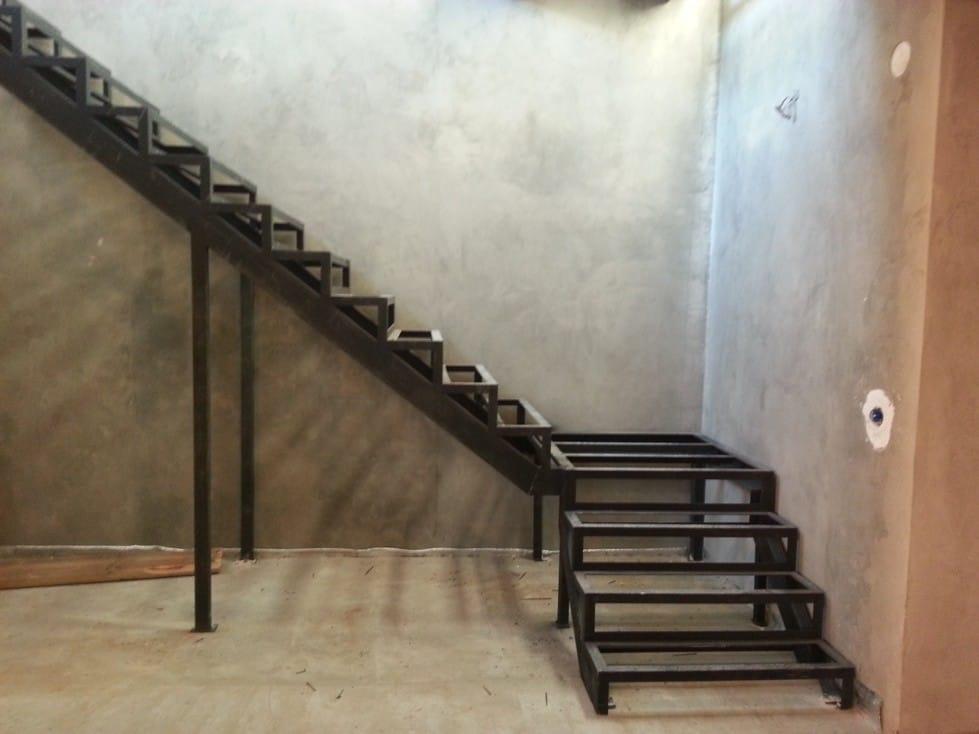

Лестница с открытым металлическим каркасом.

Вариант закрытого каркаса проще — его можно не «облагораживать» после сборки, так как он будет скрыт облицовочными материалами. Чтобы его изготовить потребуется лишь швеллер с уголками и соответствующие инструменты.После сварки открытого каркаса, его поверхность сначала грунтуют, после чего покрывают краской, не ограничиваясь одним слоем.

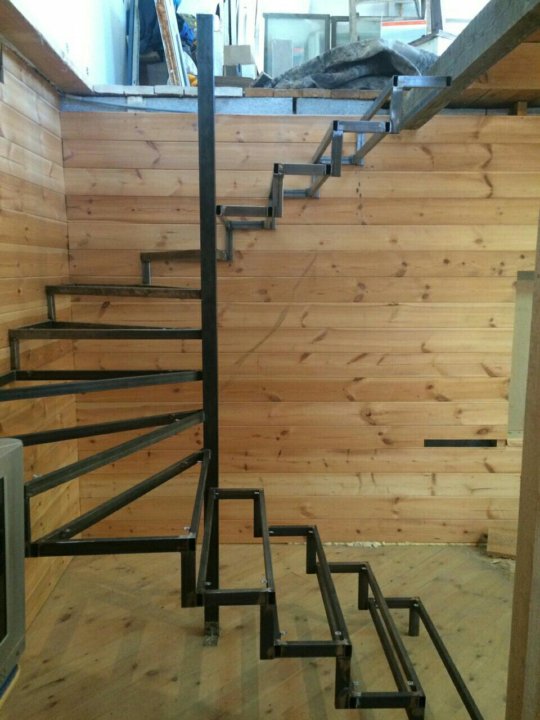

Такой каркас впоследствии будет обшиваться деревом, чтобы спрятать все артефакты.

В законченном виде такую лестницу не отличить от деревянной.

Маршевые металлические лестницы

Маршевые лестничные конструкции можно делать либо на тетивах, либо на косоурах. Первый вариант предполагает крепление ступеней торцами к внутренним сторонам тетив (опорных балок). В случае использования не тетив, а косоуров, ступени привариваются сверху, а их торцы остаются открытыми. Последний вариант наиболее прочный, поэтому в качестве опоры часто используют всего один косоур, располагая его посередине марша. Но в изготовлении такая конструкция сложнее. [ot-gallery url=»//metasold.com/gallery/originalnye-marshevye-lestnicy-iz-metalla-v-interere»>

Конструкция на тетивах

В качестве опорных балок чаще всего используются швеллеры. Они крепятся параллельно друг другу к верхней балке (межэтажному перекрытию) и плите, находящейся снизу. Угол наклона конструкции должен быть в пределах 20—45°. Основу ступенек — уголки приваривают к внутренним сторонам опорных балок. Делать это нужно по уровню, иначе ступеньки получатся неудобными для ходьбы. Оптимальным считается соблюдение следующих параметров: высота ступени — 18 см, ширина — 30 см.

В жилых помещениях чаще всего комбинируют металлические тетивы с деревянными ступенями.

Очень эффектно смотрится конструкция на одной тетиве, с дополнительным креплением ступеней непосредственно к стене больцами.

Конструкция на косоурах

Создание конструкции на косоурах потребует применения тех же материалов, что и при изготовлении лестниц на тетивах. При использовании двух косоуров, они устанавливаются аналогично тетивам, но не на всю ширину марша. Торцы ступенек опорными балками не закрываются. Опоры для ступенек делаются из уголков — их сгибают под углом 90°, получая так называемые косынки, и приваривают к опорам. Горизонтальность их положения проверяется строительным уровнем.

Изготовить такие косоуры достаточно просто, главное — уметь обращаться со сварочным аппаратом.

Гораздо интереснее смотрятся косоуры, изготовленные из листа металла при помощи лазерной резки.

Сборка металлического косоура Возможен другой вариант крепления ступеней к косоурам. Сначала к опорным балкам привариваются стойки, по высоте равные высоте будущих ступеней. Из уголков нужно сварить четырехугольные рамы для ступеней. Затем эти рамы приваривают одной стороной к стойкам, другой — к опорным балкам.

Данный метод позволяет создавать достаточно оригинальные каркасы.

Ступени, перила и ограждения

Если ступени планируется сделать тоже из металла, его толщина должна быть не менее 3 мм. Желательна рифленая поверхность. Другой вариант обезопасить себя и близких от скользких ступеней — использовать специальное покрытие. Это могут быть резиновые или каучуковые коврики, накладки из резиновой крошки, абразивная клеящаяся лента, алюминиевые отделочные профили.

Подобные абразивные накладки на ступени только украсят наружную лестницу.

Крепятся металлические ступени к основанию с помощью саморезов по металлу. Вариант ступеней из металла применяется, как правило, для уличных конструкций. Внутренние же (межэтажные) лестницы стараются делать более приятными для хождения — оборудуют ступенями из дерева, например. Деревянные ступени крепятся тоже саморезами.

Сейчас наиболее стильным считается вариант, где на металлический каркас устанавливаются стеклянные ступени.

Металлические перила монтируются либо с помощью болтов, либо сваркой. Материалом ограждающей конструкции могут быть арматурные прутья, трубы и другие металлопрокатные изделия. Если в качестве перил используются металлические трубки, то диаметр их должен находиться в диапазоне 35—80 мм. Как правило, их покрывают пластиковыми трубками, чтобы перила были приятны на ощупь.

Чаще всего перила для металлических лестниц изготавливаются из того же металла или нержавеющей стали.

Но иногда используются и более оригинальные кованые изделия.

Как делать винтовую лестницу

Особой ценностью обладает межэтажная винтовая лестница, называемая также спиральной. Во-первых, винтовая лестница очень привлекательно выглядит, часто она является центральным элементом интерьера. Возможны самые разные вариации исполнения винтовой лестницы, так что подходящий вариант найдется практически для любого интерьера. Во-вторых, благодаря компактной конструкции можно высвободить часть жилого пространства, которая была бы занята в случае использования простой маршевой лестницы. [ot-gallery url=»//metasold. com/gallery/varianty-vintovyx-lestnic»>Винтовая лестница для изготовления потребует толстостенную трубу диаметром не меньше 80 мм. Она будет выполнять функцию центральной стойки. Ее длина определяется высотой всей конструкции.Ширину марша (длину ступеней) можно определить исходя из диаметра всей конструкции. В случае малой загрузки лестницы его выбирают равным 140 см. Для более интенсивного использования подойдет диаметр 2 м.

Важно! Верхний виток не должен быть помехой при ходьбе по нижнему,поэтому расстояние между ними должно быть порядка 2 м.

Чтобы добиться правильного вертикального положения, монтаж центральной стойки должен производиться с использованием отвеса и уровня. Кроме того, пол в месте установки должен быть достаточно прочным, чтобы выдерживать предполагаемую нагрузку — вес самой конструкции и вес находящихся на ней людей.

Существуют также конструкции без опорного столба, но для самостоятельного изготовления они слишком сложны.

Ступени и гильзы

Из металла можно сделать либо каркас ступени, либо полностью всю ступень. Первый вариант предпочтительнее. Каркас сваривается из уголков. Форма ступеней — трапециевидная, почти треугольная. Средняя часть должна быть не уже 20 см. В качестве облицовки часто используется дерево. Ступени будущей лестницы следует сначала крепить к гильзам. Гильзы делаются из трубы, диаметр которой немного больше, чем диаметр центральной стойки. Высота гильз выбирается из диапазона 200—260 мм. После того как ступень приварена к гильзе, полученную конструкцию можно просто надеть на центральную стойку.

Совет! Если диаметр гильз слишком большой и ступени болтаются на стойке, то используют кольца-уплотнители из трубы соответствующего диаметра. Кольца приваривают к внутренней стороне гильз, чтобы последние плотно садились на стойку.

Стойка крепится, когда все гильзы со ступенями нанизаны на нее. Крепить к деревянному полу несложно — используются анкерные болты и радиальное крепление. Установка на бетонный пол потребует дополнительного бетонирования.

Элементы, необходимые для монтажа винтовой лестницы.

Дополнения

Если одна из опорных балок примыкает вплотную к стене, используют дополнительное крепление анкерами. Вообще, в связи с тяжестью металлических конструкций часто применяют дополнительные опоры. Устанавливают их, например, под межпролетными площадками или забежными ступенями. С той же целью возводят перегородки из кирпича или бетона.

К сожалению, дополнительная опора может слегка подпортить внешний вид всей конструкции.

Очевидным преимуществом металлических лестничных конструкций является их прочность при внешней изящности. Кроме того, металлический каркас, в отличие от деревянного, лишен скрипов. Делать ступени и перила из дерева, а опорную конструкцию из металла — оптимальный вариант. При этом у металлической лестницы устраняется еще один минус — “прохладность” элементов. С деревянными перилами пользоваться лестницей будет намного приятнее.

Деревянные перила будут отлично сочетаться со ступенями из той же древесины.

Простейшая лестничная конструкция

Приставная металлическая лестница — вариант, который изготовить проще всего. Делается приставная лестница с использованием сварки. Для получения двухметровой конструкции понадобятся опоры — две трубы диаметром 5—6 см, а также 6—7 поперечин — трубок круглого сечения 2,5—3 см и длиной 0,7 м. Отмерив от верха каждой из опор по 25 см, приваривают верхнюю ступеньку. Откладывая дальше по 25 см определяют положение остальных ступенек, после приваривания которых получается приставная лестница. Делаем приставную лестницу из металла

Готовые комплекты

Сегодня в продаже имеются готовые сборные металлические каркасы. Процесс их установки не предполагает использования сварки, а также проведения таких работ, как шлифовка, зачистка от заусенцев, грунтовка, покраска. Все уже готово, осталось лишь правильно смонтировать, для чего к таким изделиям прилагается подробная инструкция.

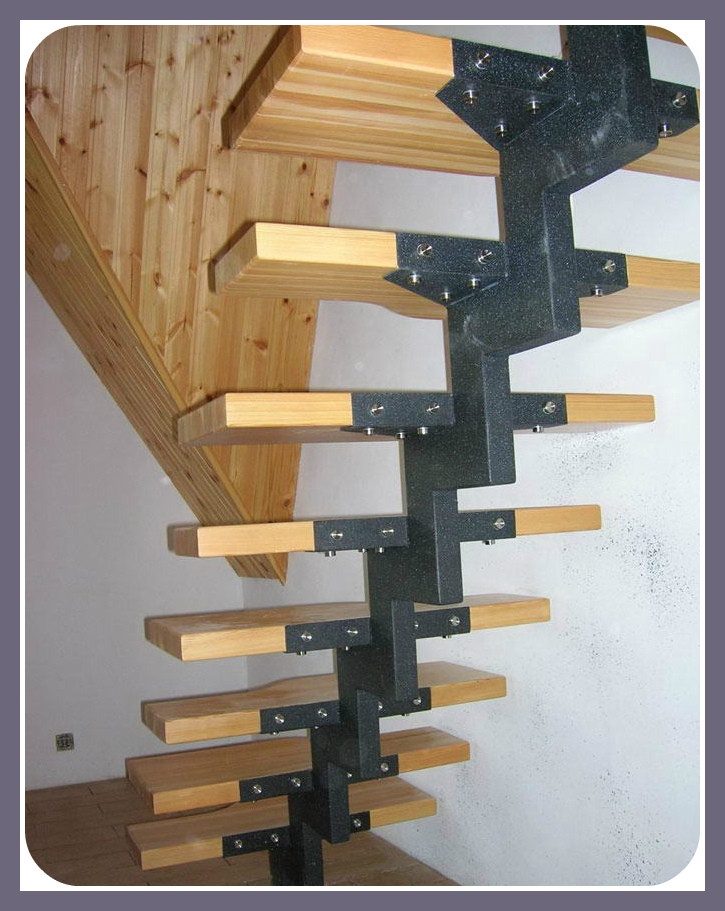

Современная модульная лестница.

Если это винтовая конструкция, то краткая пошаговая инструкция будет состоять из следующих пунктов:

  1. Устанавливается стойка, для этого используется специальный крепеж, которым она прикручивается к полу.
  2. На стойку насаживаются ступени, шайбы, втулки.
  3. Все ступени поворачиваются на нужный угол. Положение верхней и нижней ступеней задается в первую очередь.
  4. Монтируются дополнительные кронштейны — верхняя ступень должна быть хорошо прикреплена к перекрытию между этажами.

Монтаж модульной лестницы Металлические межэтажные и уличные конструкции делают и на заказ. Это может быть как винтовая лестница, так и конструкция с прямыми маршами. Обратившись к профессионалам, можно заказать, например, открытый вариант каркаса. Или же более простую опорную конструкцию без отделки. Можно просто проконсультироваться у специалистов перед тем, как возводить лестницу своими руками. Такая консультация будет полезна даже человеку, имеющему большой опыт в строительных делах.


Как сделать лестницу на второй этаж своими руками (+фото)

Все чаще при строительстве собственного дома хозяева отдают предпочтение проектам, имеющим несколько этажей. Благодаря этому можно значительно увеличить жилую площадь на небольшом участке земли. Чтобы люди могли беспрепятственно подниматься на второй этаж, необходимо наличие лестницы.

Вы можете обратиться за помощью к профессионалам, однако учтите, что они могут не придать значение мелким дефектам при строительстве, которые в последствие могут привести к серьезным поломкам и последующему ремонту. Лестница на второй этаж сделанная самостоятельно, даст вам несколько преимуществ:

  • результат будет соответствовать ожиданиям;
  • поможет сэкономить финансовые средства и нервы;
  • лестница, изготовленная самостоятельно, станет предметам вашей гордости.

Если вы ограничены в денежных средствах на приобретение материалов, можно купить более дешевые аналоги: вместо дерева использовать ДСП, который можно покрыть лаком или краской.

В погоне за экономией можно упустить из виду качество. Хотя дешевая деревянная лестница тоже может прослужить довольно долго, но очень скоро начнет скрипеть. Чтобы не столкнуться с этой неприятностью, лестницу нужно собирать с использованием силиконового герметика, что без предварительной покраски деталей невозможно сделать.

В данной статье мы поговорим о том, как сделать лестницу на второй этаж своими руками из дерева и из металла, а также покажем фото и видео инструкции.

Содержание

  1. Выбор материала
  2. Конструкция
  3. Монтаж
  4. Дизайн межэтажной конструкции
  5. Критерии выбора древесины
  6. Из дерева
  7. Монтажные работы
  8. Из металла
  9. Пошаговая инструкция
  10. Винтовая
  11. Проектирование и расчет
  12. Изготовление ступенек
  13. Сборка
  14. Фото
  15. Схемы
  16. Видео

Выбор материала

Для изготовления межэтажной лестницы может использоваться бетон с облицовкой из плитки или мрамора, металл (необходимо наличие сварочного аппарата), а также дерево. Последний вариант самый практичный и удобный. Деревянная конструкция отличается небольшой массой, простотой монтажа и красивым внешним видом.

Конструкция

При наличии помещения с высотой потолков 2,8 м стоит отдать предпочтение прямым конструкциям, либо с поворотом на 25% лестницы. Лестничный марш изготавливается с длиной в 80 см. такой вариант позволяет применять пространство под лестницей для хранения вещей. Нельзя не отметить и минус: на верхнем и нижнем этаже значительно сократиться свободное пространство.

Для экономии драгоценных квадратных метров идеально подойдет винтовой вариант лестницы, но он также не лишен недостатков:

  • слишком крутой подъем;
  • маленькая ширина лестниц.

Для монтажа винтовой лестницы потребуется 3 м² свободного пространства и много труда.

Возможен еще один вариант устройства лестницы, при котором она располагается вдоль поверхности стены. В этом случае стоит предусмотреть два марша и поворот. Таким образом, вы сделаете ее максимально компактной и комфортной для передвижения.

Монтаж

  1. Расчет габаритов лестницы. Измерьте расстояние между полами первого второго этажей вместе с перекрытием. Таким образом, вы определите высоту конструкции. Ступенька должна иметь высоту 18–20 см. Далее поделив высоту лестницы на высоту ступенек, вы получите общее число ступеней.
  2. Проекция размеров на поверхность пола. Чтобы спроектировать конструкцию необходимо определить ширину ступенек (примерно 30 см), после чего их количество надо умножить на их ширину. В итоге вы получите проекционный размер.
  3. Изготовление элементов лестницы. Чтобы сделать косоур вам потребуется брус размером 14×16, ступени – доски 4 см, подступенники – доски 2,5 см. Вы самостоятельно определите длину ступени, помните при этом, что чем она больше, тем лучше.
  4. Предварительная примерка. Если в ходе предварительной примерки деталей все подошло, обработайте каждый элемент шлифовальной машиной и соберите конструкцию. Чтобы зафиксировать детали лестницы между собой все места соприкосновения их друг с другом промажьте клеем (ПВА или столярный) и дополнительно закрепите шурупами.
  5. Морилка и лаковое покрытие. Сначала нанесите на поверхности морилку, а дождавшись ее высыхания, покройте несколькими слоями лака.

Дизайн межэтажной конструкции

В качестве дизайнерского решения можно рассмотреть врезные ступеньки, которые вставляются в вырезанные в косоуре пазы:

  1. Сделайте разметки на косоуре в местах установки ступенек. Используя ножовку и стамеску, вырежьте пазы.
  2. В центре паза сделай несколько отверстий размером 9 мм.
  3. Вкрутите в сделанные отверстия турбомуфты.
  4. Установите ступеньку в паз и закрутите болтами.

Критерии выбора древесины

При покупке струганной древесины необходимо учесть следующие требования:

  • на поверхности не должно быть темных пятен;
  • недопустимо наличие трещин, сколов, шероховатостей и иных дефектов.

Сучки (диаметр до 1 см) могут присутствовать лишь при условии того, что из материала будут изготовлены ступени или подступенники. Также обратите внимание на влажность, большая масса доски говорит о том, что от приобретения стоит отказаться.

При изготовлении конструкции без наличия опыта, вы можете столкнуться с определенными трудностями, но ваше желание и стремление поможет достичь желаемого результата.

Из дерева

Теперь предлагаем вам ознакомиться с технологией изготовления лестницы из дерева. В первую очередь необходимо сделать чертежи с отдельными деталями конструкции. Для этого возьмите хорошо просушенную древесину и перенесите на нее соответствующие размеры. При этом следует учесть несколько факторов:

  • От правильности выпиливания косоуров, полностью будет зависеть прочность и надежность лестницы. Поэтому к их изготовлению необходимо подойти ответственно. Более того, для косоура необходимо подобрать цельную доску, которая не имеет крупных сучков в большом количестве.
    Толщина доски может быть 45–50 мм.
  • Доска для подступеней может иметь толщину больше на 15–20 мм, чем для них отведено на косоуре, а также учитывается толщина подступенника. Сами проступи должны иметь идеально ровную поверхность с аккуратно закругленными краями. Толщина доски может быть в пределах 30–35 мм.
  • Если вы хотите сделать закрытую лестницу с подступенниками, то их изготовление также должно быть предельно аккуратным. Ее толщина не должна быть большой, достаточно 15–20 мм. В этом случае основная нагрузка будет идти на косоуры. Сами же подступенники играют роль поддерживания.
  • Что касается балясины и поручней, то их рекомендуется приобрести уже готовыми со стационарными креплениями.

Если у вас дома есть маленькие дети, то на каждую ступеньку, в целях безопасности, установите по 2 балясины. Во всех других случаях можно установить по одной.

Монтажные работы

Когда все заготовки конструкции готовы, можно приступать к самому ответственному этапу работ – монтажу лестницы. Вся последующая работа выглядит так:

  • На выбранном месте монтируются косоуры. Для этого на полу закрепляете опорный брус, именно на него и будет крепиться косоур. Вверху крепление осуществляется в вырезанный паз в балке. В некоторых случаях для крепления применяется металлическая опора. В таком случае для крепежа используется анкерный болт. В процессе установки косоура обязательно проверяйте все по уровню или отвесу.
  • Прежде чем класть полотно проступей, следует прикрутить подступенники.

  • После этого на косоуры и сверху подступенников саморезами фиксируются проступи по направлению снизу-вверх.
  • После этого осуществляется установка балясин.

Так, сверху лестницы и внизу монтируете опорные стоки. Они будут служить границей поручней, а также поддерживать перила.

Помимо этого, опорные стойки служат в качестве декоративности. Поэтому нередко их изготавливают с применением резки по дереву.

Балясины, в свою очередь, могут иметь разную форму, размеры и методы крепления. Некоторые, например, просто прикручиваются саморезами, другие монтируются в заранее высверленные отверстия. Но в любом случае место крепления необходимо закрыть декоративной заглушкой. Дальнейшая работа выглядит следующим образом:

  • Сверху установленных балясин крепите перила на крайние опорные стойки. Дополнительно можно установить 1 или 2 дополнительные опорные стойки посередине.
  • При использовании двух, трех или более опорных стоек, вместо балясин между стойками можно установить несколько досок параллельно наклону лестницы.
  • На следующем этапе можно начинать производить шлифовку при помощи наждака или шлифмашинки. После этого наносится лакокрасочное покрытие.

Первый слой выступает в роли антисептика от гниения и появления плесени/грибка. Конструкция должна просохнуть, после чего можно приступать к основной покраске.

Лестница покрывается лаком на водной основе, горячим воском или краской. Также можно покрыть древесину морилкой, что слегка затемнит конструкцию. Все зависит от вашего желания.

Таким образом, деревянная лестница готова к эксплуатации.

Из металла

Лестница, изготовленная из металла, требует больших трудозатрат, плюс ко всему далеко не каждый владеет навыками работы со сварочным аппаратом. И все же если вы готовы выполнить работы такого плана, то вам необходимо подготовить такой набор инструмента:

  • Сварочный аппарат и электроды для постоянного тока Ø3,2 и 1,6 мм.
  • Защитная маска сварщика.
  • Рукавицы.
  • Болгарка и отрезные диски 125×1,6 мм.
  • Шлифовальный диск 125 мм.
  • Дрель и комплект сверл по металлу.
  • Металлический стол.
  • Струбцина, которую можно регулировать на высоте от 0 до 800 мм.
  • Тиски.
  • Карандаш.
  • Угольник.
  • Рулетка.
  • Краска по металлу.
  • Уайт-спирит.
  • Грунтовка.

При наличии всего этого, а также подходящего материала можно приступать к монтажным работам. Что касается подборки материала, то это можно сделать согласно выполненному чертежу. Предлагаем вам ознакомиться с принципом изготовления металлической лестницы на двух косоурах.

Стоит сразу заметить, что весь процесс состоит из следующих поэтапных действий:

  1. Изготовление заготовок.
  2. Изготовление кобылок, т.е. узлов крепления ступенек.
  3. Сварка опорного уголка.
  4. Установка косоура.
  5. Приваривание ступенек и перил.
  6. Шлифовка и грунтовка/покраска.

Пошаговая инструкция

Вся работа должна выполняться не спеша, строго придерживаясь всех размеров чертежа. В противном случае любой небольшой перекос будет проблематично исправить, более того, он испортит внешний вид готовой конструкции. Итак, работы проводятся следующим образом:

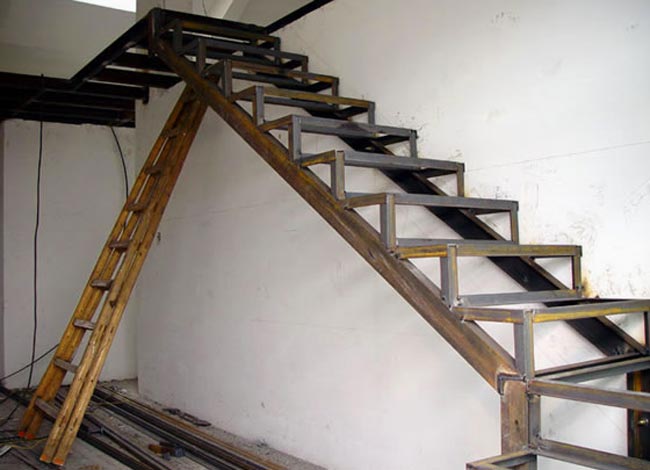

  • Из уголков необходимо сделать крепления для ступенек (кобылки). По соотношению друг к другу они должны быть зеркальными.
  • Сделать кобылки можно из уголка. Для этого вырежьте выборки и состыкуйте уголки между собой. В результате должны получиться Г-образные заготовки с полками вниз и внутрь. В зависимости от количества ступеней изготавливаете парное количество кобылок. Одна из них будет левой, друга правой.
  • Между каждой парой уголка привариваете кронштейны для крепления ступени и поперечины. Поперечина аналогично изготавливается из уголка.
  • Для увеличения прочности можно установить снизу ступени небольшие косынки по направлению к косоуру.
  • Теперь возьмите квадратную профильную трубу и выполните на ней разметку, вернее, на ее ребре. По ней вы сможете приварить кобылки к косоуру. Точно такую же разметку переносите на другой косоур. В результате получится достичь геометрии всей конструкции.

Если металлическая лестница имеет ширину больше 1,2 м, то потребуется установить дополнительный косоур.

Дальше необходимо произвести крепление косоура. Внизу он приваривается к опорной платформе, а вверху закрепляется к плите перекрытия или к стене анкерами. В каждом отдельном случае, метод крепления может отличаться. Поэтому ориентируйтесь от особенностей вашего проема. Во время этого процесса, важно придерживаться уровня. Более того, два косоура должны быть строго на одном уровне. В заключение остается приварить ступеньки к кобылкам. Как вариант можно установить деревянные ступеньки на кобылки. Но для этого необходимо использовать болты крепления.

Самая верхняя ступенька должна быть установлена максимально близко к стене (в том случае если косоуры закреплены анкерами к стене). Далее привариваете ограждение. При этом устанавливайте его сбоку, чтобы не уменьшать ширину ступенек.

При обустройстве перил можно использовать ковку или приобрести заготовленные элементы. Здесь опять же, все зависит от вашего личного вкуса и видения конечного результата.

Когда все сварочные работы завершены, пришло время шлифовки всех сварочных стыков. Также необходимо устранить все заусеницы и зазубрины. Используя металлическую щетку, сметите все частицы. После этого осуществляется грунтовка поверхности лестницы и окраска в нужный цвет.

Если ступеньки будут деревянные, то их установка выполняется после того, как краска высохла.

В завершение можно произвести декорирование лестницы. Например, выполнить обшивку ступеней с нижний стороны деревом. Также можно выполнить ограждения из нержавеющей стали. Ступеньки выложить керамической плиткой. За счет этого, небрежная, казалось бы, и громоздкая конструкция приобретет красивые очертания и будет отличным дополнением интерьера дома.

Хотя может показаться что весь этот процесс не представляет никаких сложностей, работа с металлом очень утомительна. В отличие от работы с деревом, когда исправить дефекты при недочетах легко, с металлом гораздо проблематичней. Однако срок эксплуатации всей конструкции значительно превышает ее аналог из дерева.

Винтовая

Если говорить за привлекательность и яркий элемент интерьера, то конкурентов винтовой лестнице вряд ли можно найти. При правильном сооружении она прослужит долгие годы. Изготавливать ее можно как из дерева, так и из металла с элементами ковки. Можно выделить 4 основных типа винтовых лестниц:

  1. Конструкция с клинообразными ступеньками, которые узкой стороной опираются на опорную центральную колонну, а широкой стороной на стену или изготовленный каркас. В таком случае сооружаются спиральные тетивы на косоурах.
  2. Отдельно стоящая конструкция, удаленная от стен с консольно укрепленными ступенями на монолитном столбе, размещенном по центру.
  3. Конструкция без центрального опорного столба. Опорой для ступенек служат изогнутые тетивы или косоуры, которые плавно переходят в перила. Этот вариант очень красивый и изысканный. Однако в изготовлении очень сложный.
  4. Конструкция с центральным опорным стержнем (в качестве опоры может выступать асбестоцементная или стальная труба Ø50 мм). Этот тип лестницы наиболее распространенный.

Проектирование и расчет

Как показывает практика, максимально удобные винтовые лестницы с пролетом шириной в 0,8–0,9 м. В результате диаметр всей лестничной конструкции будет доходить до 2 м, это с учетом центральной опорной стойки и перил. Если говорить за форму лестницы, то она может быть круглой, квадратной, прямоугольной или овальной.

Если интенсивность движения в вашем доме небольшая, то общий диаметр лестницы достаточно сделать до 1,5 м. В таком случае проступи будут иметь ширину до 0,6 м.

Также необходимо продумать и эргономичность винтовой лестницы. Принцип размера и высоты ступеней такой же, как и на обычных прямых лестницах, выше мы уже говорили о таких измерениях. Но есть некоторые особенности, а именно комфортная высота подъема для человека. Для примера, предлагаем вам рассмотреть вариант винтовой лестницы, высотой 3 м и шириной марша 0,8 м.

Расчеты представлены ниже:

  • Общий диаметр лестницы при таких размерах равен двойной ширине марша, а толщина опорной стойки 20 см. В итоге получаем следующее – D = 0,8 × 2 + 0,20 = 1,8 м.
  • Радиус подъема равняется половине ширины марша лестницы и опоры: Rn = 0,4 + 0,1 = 0,5 см.
  • Теперь разделив длину траектории передвижения на глубину проступи, можно определить количество ступеней в одном витке: L = 2 π : 200 = 2 × 3,14 × 500 : 200 = 17,2. В результате в одном витке лестничного марша может быть 17 ступенек.
  • Также необходимо рассчитать эргономичную высоту ступени. Делать это нужно из того учета, чтобы человек во весь рост мог свободно передвигаться. Возьмем для примера рост в 1,8 м, к этому значению добавляем оперативные 20 и делим на количество ступенек, находящихся в одном витке. В итоге получается так: h = 2000 : 17 = 120 мм.

Если винтовая лестница имеет высоту 3 м, то для определения количества ступеней выполняете следующие действия n = 3000 : 120 = 25. В результате получается 25 ступеней, высотой в 12 см.

Чтобы винтовая лестница было долговечной и удобной в эксплуатации, важно соблюдать следующие правила:

  1. На винтовой лестнице лучше не устанавливать подступенки. Это увеличит безопасность конструкции, а нога будет хорошо упираться на ступень и не соскальзывать со ступеньки в узком месте.
  2. Если высота прохода равна 2 м, то даже высокий человек сможет комфортно передвигаться по лестнице.
  3. Для установки опорной стойки выберите место, которое будет удерживать вес всей конструкции и 2–3 людей.

Изготовление ступенек

Для ступеней лучше всего выбрать прочную породу дерева, например, дуб или бук. Хотя намного проще купить ступеньки готовые. Например, приобретаете ступеньку прямоугольной формы, и вырезаете из нее необходимую конфигурацию. Толщина изделия может быть в 40 мм или 30 мм. Если одну ступеньку разделить по диагонали, то в результате получится сразу две ступеньки. Края заготовки необходимо закруглить и отшлифовать шлифмашинкой. Потом можно покрыть их лаком или покрасить. На ступеньку следует закрепить специальную втулку, которая будет удерживать ее на опорной стойке.

Что касается балясин, то их можно сделать из дерева или металла. Также можно дополнить конструкцию лестницы элементами ковки.

Сборка

В первую очередь на опорную стойку одеваете ступени. После этого стойка монтируется в выбранное вами место и закрепляется к полу и потолку.

Предварительно продумайте метод крепления стойки к полу и потолку.

При монтаже ступеней следите за тем, чтобы они перекрывали друг друга на 50–60 мм. Фиксировать их следует больцами. Широкая сторона ступени фиксируется балясинами, а к ним перила. Следуя такой технологии, вам получиться выполнить работу качественно.

Итак, изготовление винтовой лестницы требует особых навыков в строительстве. Здесь очень важно произвести все расчеты и следовать изготовленному чертежу.

Хотим предложить вам ознакомиться с рядом статей, посвященных изготовлению различных лестниц:

  • Модульная лестница своими руками.
  • Лестница на мансарду своими руками.
  • Хотите украсить лестницу? Подумайте о перилах!
  • Забежная лестница своими руками.
  • Лестница из профильной трубы своими руками.

Фото

Схемы

Видео

Предлагаем вашему вниманию видеофильм, главной героиней которого является деревянная лестница.

Проект лестницы Бостонского общества архитекторов

Лиан Чикако Чанг / 13 июля 2012 г.

станет новой штаб-квартирой BSA. Обсуждались различные идеи, но, в конце концов, члены комиссии договорились о двухэтапном конкурсе проектов. Первым этапом стал конкурс идей. Участники анонимно представили одну доску размером 24″ x 36″, описывающую в плане, разрезе, фасаде, трехмерной визуализации и тексте видение новой штаб-квартиры. На втором этапе жюри составило шорт-лист участников, провело подробные интервью с каждым и присудило участнику номер один контракт на проектирование. Понятие конкурса идей было центральным для жюри, потому что, как говорилось в объявлении о конкурсе, «одна важная задача дизайна заключается в том, чтобы соединить пространство консьержа на первом этаже и офисное помещение на втором этаже. Консьерж на первом этаже пространство должно привлекать прохожих и иметь возможность привлечь их в офисное/художественное пространство на втором этаже». Хотя все участники решали задачу проектирования первого и второго этажей по-своему, в конечном итоге победу одержала концепция Höweler + Yoon Architecture. Как показано в следующей статье Лиан Чикако Чанг, в целом процесс, в котором участвовала BSA, который завершился созданием новой штаб-квартиры, центральным элементом которой является 13-тонная лестница из зеленой стальной пластины диаметром три четверти дюйма, был тем, который поощрял как свободный поток идей и совместный подход к решению многих проблем проектирования, торгов и строительства, с которыми столкнулась команда. После многих лет предоставления архитектурных услуг клиентам из государственного сектора и работы в рамках ограничений, связанных с этим сектором, было приятно работать с клиентом, который всегда настаивал на полном командном сотрудничестве. Этот проект или, точнее, эту модель сотрудничества следует с гордостью рассматривать как образец того, как должен работать процесс проектирования и строительства. Джон Нуннари , руководитель проектов владельцев BSA; исполнительный директор, AIA Массачусетс.


Компания Couturier Iron Craft недавно завершила этот уникальный проект лестницы в Бостоне, штат Массачусетс, для штаб-квартиры Бостонского общества архитекторов, известной как BSA Atlantic Wharf. Этот проект лестницы был разработан, чтобы создать вид лестницы под открытым небом, свисающей с потолка второго этажа, с использованием 13 тонн стального листа толщиной 3/4 дюйма. Прочтите ниже всю информацию о дизайне, проектировании и изготовлении этого проекта.

BSA Space раскрывается поэтапно. Первое, что бросается в глаза с Конгресс-стрит, это, вероятно, вспышка зелени, простирающаяся до второго этажа. Когда вы приближаетесь к входу, зеленый становится в центре внимания как лестница — смелая, но нематериальная, как это выглядело в оригинальных визуализациях архитектора, представленных на конкурсе на проектирование BSA Space. Однако, поднявшись по лестнице, можно спутать согнутую и окрашенную сталь толщиной в три четверти дюйма за что-то, кроме твердого тела. Твердая под ногами, блестящая, слегка шероховатая и массивная лестница переходит в зеленую стену, переходящую в потолок второго этажа, тоже зеленого цвета. Наконец, как только вы погружаетесь в экспонаты и помещения для встреч на втором этаже, этот зеленый потолок становится маркером окружающей среды — менее графическим и более концептуальным — закрепляющим пространство BSA через эту входную лестницу.

Как сделать так, чтобы минималистская лестница весом 13 тонн, подчеркнуто материальный объект, скрывающий свои детали на виду, выглядела как единая поверхность? Чтобы выяснить это, я поговорил с архитектором Эриком Хёвлером (AIA) из Höweler + Yoon Architecture, инженером-строителем Патриком МакКафферти из Arup USA (Бостон), руководителем проекта Джейсоном Смитом из Commodore Builders и изготовителем Томом Кутюрье из Couturier Iron Craft.

Хотя лестница BSA имеет отголоски других лестниц с одной поверхностью, в том числе одной Карло Скарпа в Кастельвеккьо и другой Диллера Скофидио + Ренфро, где Хёвелер ранее практиковал, в Джульярдской школе музыки, эта лестница отличается удлинением. единой поверхности на двух этажах. Чтобы пригласить посетителей на второй этаж BSA Space с улицы, поясняет Хёвелер, «софит должен быть фасадом, и этот фасад также должен быть лестницей… Все три вещи — один жест».

Этот жест является результатом нескольких структурных решений. Маккафферти, известный инженер проекта, объясняет, что лестница «свисает со второго этажа, слегка опирается на первый этаж… и консольно поднимается до потолка третьего этажа». Соединения на плите второго этажа самые тяжелые, но окрашены в белый цвет и скрыты от глаз. Поскольку соединение на потолке обеспечивает только боковое ограничение, а лестница встречается с землей с помощью рифленого соединения, которое допускает осевое смещение, любые «дифференциальные отклонения между третьим и вторым этажами не создают чрезмерной нагрузки на лестницу».

McCafferty сообщает, что самой большой структурной проблемой было «удовлетворение пределов вибрации и ускорения лестницы под воздействием пешеходного движения», и что Arup использовала собственное программное обеспечение для анализа методом конечных элементов для изучения динамической реакции лестницы на нагрузки. Как показывает видео этого анализа, напряжения проходят через однородную трехчетвертную сталь лестницы явно неравномерно. Чтобы решить эту проблему, конструкция скрыта в элементах, которые выполняют не двойную, а тройную функцию: поверхность болтов между верхней стеной и лестницей поднимается, чтобы поддерживать перила, а этот дополнительный материал также служит балкой. «Обычно вы пытались заставить инженера минимизировать глубину стрингера, — шутит Хёвелер, — но в этом случае мы сказали: «Вы можете иметь два этажа стрингера с одной стороны»» 9.0005

Патрик МакКафферти: «Внутреннее программное обеспечение Arup для конечных элементов использовалось для анализа динамического отклика лестницы с целью точной настройки конструкции и требований к детализации». Это видео, любезно предоставленное Arup Boston, показывает контуры напряжений при воздействии нагрузки на лестницу.

Минималистский дизайн также подвергался сомнению с точки зрения соответствия кодексу, согласно которому требуется пространство между ступенями для отклонения мяча диаметром четыре дюйма. Изгибы означали, что стеклянные подступенки не могли соединяться от ступени к ступени, а вместо этого должны были выступать консолью с одного края. Альтернативным решением было бы использование стояков из перфорированного металлического листа, что, по словам Хёвелера, предлагали «все». Но стекло дематериализовалось в большей степени, поэтому они разработали эту деталь, чтобы учесть «огромный момент», передаваемый суставу при ударе по стоякам. Для Хёвелера: «Если лестница кажется чем-то вроде фетиша, я думаю, что это так… Мы прекрасно осознавали тот факт, что это BSA, а архитекторы гораздо более критичны, чем широкая публика… так что в этом есть дидактическое качество».

Для меня это дидактическое качество заключается в том, что чистое выражение лестницы достигается за счет отвлечения внимания от необходимых второстепенных элементов: конструктивные элементы выполняют двойную функцию в качестве поверхностей для болтов и тройную функцию в качестве опор для поручней, окрашивая соединения в белый цвет, настаивая на максимально прозрачной обработке стояков вместо того, чтобы скрывать их дополнительными материалами. Лестница может восприниматься как единая поверхность, но для тех, кто исследует ее, ее сложность видна как на ладони.

Чтобы быть на виду, все должно быть построено по строгим стандартам. Как рассказывает менеджер проекта Джейсон Смит: «Все знали, что лестница станет жемчужиной пространства, и самой большой проблемой было найти подходящего подрядчика… . Одно дело иметь возможность сделать это, но проблема заключалась в том, чтобы сделать это вовремя и в рамках бюджета». В конце концов, команда поговорила с Couturier Iron Craft в Комсток-парке, штат Мичиган.

Том Кутюрье сказал мне, что его главной заботой как фабриканта было все, чтобы все было ровно. «В изогнутой лестнице есть много вещей, которые не будут видны. Прямую лестницу легче изготовить, но если у вас есть какие-либо проблемы, это видно. Нам пришлось перемещать деталь во время сварки, чтобы минимизировать концентрация тепла. Если бы мы начали сваривать все в одном месте, мог бы быть большой пузырь». Такого рода размышления Кутюрье убедили остальную часть команды в том, что его фирма может выполнить работу за шесть недель, отведенных на переход от рабочих чертежей к макетам, изготовлению, транспортировке и установке.

Самым сложным этапом изготовления было придумать, как сделать изгибы между боковыми косоурами и ступенями лестницы; Кутюрье говорит, что это был составной шаг, и радиус должен был быть точным каждый раз. «Мы заказали специальные штампы, чтобы сделать этот изгиб». Команда Кутюрье также начала с самой плоской стали, которую они смогли найти, посетив своего поставщика, чтобы выбрать материал вручную. Лестница была приварена сбоку, чтобы ее можно было лучше закрепить, и после того, как она была сварена, она была полностью собрана в Couturier Iron Craft, а затем разобрана для транспортировки.

Последнее препятствие заключалось в том, чтобы доставить детали в Атлантик-Уорф и установить их на место. Смиту пришлось заложить в бюджет «разборку стены здания, чтобы поставить лестницу и снова собрать все вместе», и он хвалит Кутюрье за ​​«потрясающую работу по планированию такелажа» для крана. Все затаили дыхание, когда принесли первый и самый большой кусок. «Мы чувствовали себя уверенно — было много планирования — но всегда есть «А что, если?» Допуски были очень жесткими», — говорит Смит. «Если бы он был на дюйм длиннее, я не думаю, что мы смогли бы это сделать», — добавляет Кутюрье. Но на самом деле установка «произошла быстрее, чем ожидалось», по словам Смита, и проект был завершен вовремя и в рамках бюджета.

Я спросил Смита и Кутюрье, почему проект проходит так гладко. Смит говорит, что самое главное — поощрять «свободный поток идей», чтобы инновации могли исходить от любого члена команды. Ранний пример этого произошел, когда Смит настаивал на сварке лестницы за пределами площадки и установке ее с помощью болтов. Сварка на месте была бы намного дороже, поскольку работа ограничивалась бы периодом с 1:00 до 6:00 и была бы менее точной. Как вспоминает Хёвелер, «моим инстинктом было настоять» на сварке на месте, чтобы уменьшить количество болтов: «Сначала я собирался топать ногами». Но он позволил себя убедить. Как и Смит, Кутюрье похвалил остальных членов команды за налаживание сотрудничества. «У всех нас был вклад… до такой степени, что мы чувствовали, что это был наш собственный проект. Архитектор и подрядчик создали чувство сопричастности, [чтобы мы могли] взяться за это, как если бы это было чем-то, что входит в наш собственный бизнес или наше собственный дом.»

Для входной лестницы Бостонского общества архитекторов, чье новое пространство предназначено для обмена и сотрудничества между дизайнерами и строителями, профессионалами и общественностью, это звучало в самый раз.

Лиан Чикако Чанг имеет докторскую степень по истории и теории архитектуры Университета Макгилла и в настоящее время учится на первом курсе магистратуры Высшей школы дизайна Гарвардского университета. Она любит теннис, садоводство и еду.

Билет по лестнице Эйфелевой башни на второй этаж

Преимущества лестничного билета на второй этаж

Самый дешевый билет

Откройте для себя Башню по-новому, по лестнице

От 2,70 евро

Забронировать билеты сейчас

Захватывающий опыт посещения

С билетом на второй этаж по лестнице в руке вы можете свободно исследовать сердце Башни. Все очарование творения Гюстава Эйфеля и красота всего Парижа будут постепенно раскрываться по мере подъема по 674 ступеням.

Это также самый дешевый и простой способ посетить Эйфелеву башню: места всегда есть, их можно забронировать онлайн заранее (билеты на лестницу поступают в продажу за 14 дней) или купить билеты на месте, и обычно их мало или нет времени ожидания на входе в столб. Подъем на второй этаж по лестнице доступен всем, кроме родителей с очень маленькими детьми и младенцами и людей с ограниченной подвижностью.

Впечатления от посещения

01: Готов?

Набор… Вперёд! Ваше восхождение на ЮЖНЫЙ столп началось! Не волнуйтесь, вы можете подниматься в своем собственном темпе, ступени большие, и вы можете делать перерывы. Воспользуйтесь возможностью полюбоваться металлической конструкцией Башни, прочитать информационные панели и начать знакомство с парижским горизонтом и окружающими памятниками. Выделите от 15 до 20 минут, чтобы подняться на каждый этаж.

02: Посещение в полной свободе

Оказавшись на первом этаже, вы можете организовать свое посещение по своему усмотрению, независимо от того, исследуете ли вы сначала первый этаж или поднимаетесь прямо на второй. Помните, что первый этаж преподносит фантастические сюрпризы и стоит того, чтобы его открыть. Вы найдете места, где можно поесть и выпить на террасе, в бистро или Madame Brasserie, а также музейные экспонаты, где можно узнать больше об истории Башни, и большой магазин.

03: Горжусь, что добрался до второго этажа!

Поднявшись по 674 ступеням, вы можете с гордостью сказать, что достигли второго этажа! С двух уровней второго этажа можно увидеть весь Париж, так что найдите время, чтобы полюбоваться 360-градусным обзором. Вы также можете купить еду и напитки, соблазниться макаронами Pierre Hermé Paris x Eiffel Tower и пройтись по магазинам. Вечером второй этаж — идеальное место, откуда можно полюбоваться иллюминацией и искрами Башни. Вы вернетесь вниз по другой лестнице, что позволит вам насладиться разными точками зрения.

Также доступно

с 7.10

Билет на вершину на лифте

Насладитесь самым полным посещением Эйфелевой башни!


от 4.50

Билет на второй этаж на лифте

Удивительные впечатления в самом сердце Башни


Стоимость билетов

Билет на второй этаж по лестнице

+

  • Посетите Эйфелеву башню до второго этажа в полной свободе и в своем собственном темпе по максимальной цене 11,30 евро (цена для взрослых, от 25 лет).

    Для всех билетов со скидкой подтверждение права может быть запрошено на входе в памятник.

  • Взрослый: 11,30 евро
  • Молодые от 12 до 24 лет: 5,60 евро
  • Дети от 4 до 11 лет: 2,80 евро
  • Дети до 4 лет: бесплатно

Верхние наконечники

Придерживайтесь своего временного окна

Если вы выбрали билет с отметкой времени, пожалуйста, прибудьте на эспланаду в начале временного интервала, указанного в вашем билете.
