Как самому сделать отопление – Отопление частного дома своими руками: схемы систем отопления, монтаж

Когда в схеме теплоснабжения этого прибора нет, тогда система называется самотечной, она имеет несколько преимуществ:

• низкий КПД и соответствующая эффективность;
• неравномерное распределение носителя тепла;
• повышенные расходы, поскольку требуется установка расширительного бака и нужно использовать металлические трубы, которые намного дороже пластиковых изделий. Плюс потребуются дорогостоящие газосварочные работы. Существует определенный порядок, как посчитать отопление для дома.

В системах с естественной циркуляцией следует установить трубы разводки с 25-миллиметровым диаметром, а для стояка – с 32-миллиметровым. В схемах с циркуляционным насосом эти параметры составляют соответственно – 20 и 25 миллиметров.

Отопление помещений «теплый пол»

Важным моментом является подбор схемы и правильность проведения монтажа. Также необходимо соблюдать правила относительно того, как запустить систему отопления «теплый пол». Малейшая ошибка способна привести к тому, что отопление функционирует плохо.  Читайте также: «Как правильно сделать отопление в доме – выбираем оптимальную систему отопления».

Необходимость заправки систем отопления

Заправка систем отопления производится после промывки под напором, пока вода не станет чистой.

Итоги

При обустройстве системы водяного отопления в собственном доме нужно уделять внимание каждой мелочи. Имеет значение, как тип отопительного оборудования, так и вид радиаторов, используемые трубы, элементы запорной арматуры и выбранное топливо для котла. От всех этих нюансов зависят расходы на обустройство теплоснабжающей конструкции.

Например, при использовании солярки для ее хранения необходимо устроить отдельную постройку для жидкого топлива. Обязательно нужно придерживаться правил пожарной безопасности.

При использовании угля или дров нужно их хранить в отдельно расположенном помещении или под навесом.

teplospec.com

видео-инструкция по монтажу, особенности самодельных отопительных систем, цена, фото

Строительство частного дома предполагает обязательное обустройство эффективной системы отопления, иначе круглый год проживать в нём будет попросту невозможно из-за низких температур, свойственных нашим зимам. Для установки необходимого оборудования всегда, конечно же, можно пригласить квалифицированных специалистов, но цена оплаты их услуг весьма существенна. В целях экономии можно выполнить все или хотя бы часть монтажных работ самостоятельно, о чём и пойдёт речь в данной статье.

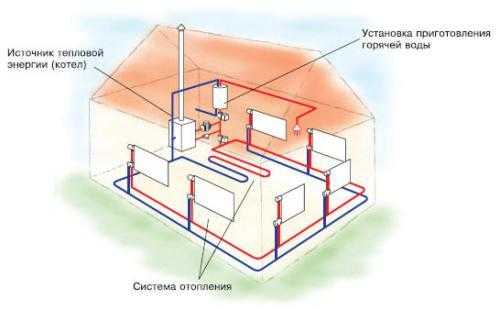

Примерная схема отопительной системы частного дома

Общие положения

Печное отопление в загородной постройке

Как сделать отопление в доме самому? Для решения этой задачи можно выбрать один из нескольких вариантов:

Совет: твердотопливные печи отлично подойдут для отопления бань, теплиц и малогабаритных дачных домов вдалеке от города.
Их мощности для этого вполне хватит, зато вам не придётся к таким объектам выполнять подводку дополнительных коммуникаций.

Итак, каждая система имеет свои плюсы и минусы, но, если вы хотите быть уверенными в постоянном, безопасном и экономном отоплении вашего коттеджа, то выбор, безусловно, стоит остановить котлах с водяными контурами. А чтобы установка такого оборудования не казалась вам такой уж сложной, мы сейчас разберём все её тонкости.

Газовый котёл водяной системы отопления

Основные понятия

Фото теплового пункта частного дома

Перед тем, как делать отопление в доме, необходимо ознакомиться с некоторыми основными понятиями:

Радиатор, обогревающий помещение за счёт подающегося в него теплоносителя

Виды циркуляции теплоносителя

Возможно два варианта осуществления движения жидкости в отопительных трубах:

Естественная циркуляция

Как самому сделать отопление в доме так, чтобы оно не зависело от электричества? Для этого требуется реализовать естественную циркуляцию жидкости в контуре.

Соответствующая схема и принцип работы будет выглядеть следующим образом:

Схема естественного движения теплоносителя по трубам

• Нагретая вода, обладая меньшей плотностью, выталкивается в расширительный бак.
• Оттуда она движется по прямому току, установленному под определённым уклоном в сторону радиаторов.
• После того как жидкость отдаст тепло, она возвращается по обратному току, также обладающему соответствующим углом наклона, в котёл.

Плюсы такой конструкции:

• Отсутствие зависимости от наличия электричества.
• Относительно низкая стоимость установки.
• Экономная эксплуатация, не требующая дополнительных затрат на оплату электроэнергии.

Основными минусами же в данном случае являются:

• Ограничение длины возможного контура. Система эффективна будет только в том случае, если общая длина трубопровода не будет превышать тридцати метров.
• Сложная инструкция монтажа, требующая точного соблюдения уклона трубопровода.

Совет: описанная схема наилучшим образом подходит для дачных домов, которые всё равно обычно не отличаются большими размерами, зато могут оказываться отрезанными от электрической сети из-за часто случающихся внегородской черты аварий.

Принудительная циркуляция

Схема принудительного движения теплоносителя по трубам

Если же вопрос стоит, как самому сделать отопление дома больших размеров, то предыдущий вариант однозначно не подходит. В этом случае вам следует прибегнуть к обустройству принудительной циркуляции. Примечательно, что для этого лишь потребуется установка дополнительного насоса, а сам трубопровод монтируется в соответствии с дизайнерскими пожеланиями без каких-либо дополнительных требований.

Плюсы:

• Появляется возможность регулировки температуры в радиаторах.
• Отсутствуют ограничения охватываемой площади. Всё зависит от мощности насосного оборудования.

И вытекающие минусы:

• Зависимость от наличия подачи электричества.
• Дополнительные затраты на необходимое оборудование.

Несмотря на некоторые ограничения, данный вариант набирает всё большую популярность, постепенно вытесняя устаревшую самотечную циркуляцию жидкости в отопительном контуре.

Выбор оборудования

Чтобы отопление сделать в доме, нужно сначала обзавестись необходимым для выполнения этой задачи оборудованием.

Котлы

Это наиболее важная часть системы отопления, являющаяся, по сути, её сердцем. Представляет собой замкнутый резервуар, в котором осуществляется нагрев воды.

В зависимости от используемого топлива могут быть:

1. Газовые. Наиболее популярный, практичный и экономный вариант. Для своей работы используют природный газ, стоимость которого относительно низкая. Единственное условие – это наличие газовой магистрали.
   Могут устанавливаться как на полу, так и на стене. Они просты в эксплуатации и оснащены автономным управлением.

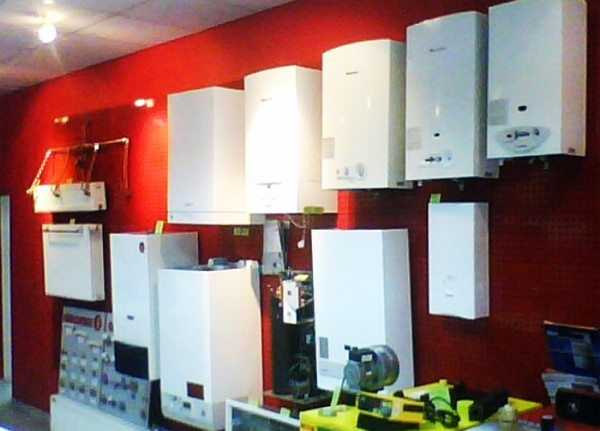

Ассортимент различных моделей газовых котлов

2. Твердотопливные. Агрегаты из чугуна или стали, предназначенные сжигать, вырабатывая тепло, твёрдые виды топлива, такие как дрова, уголь или торф. Не могут функционировать без периодического вмешательства человека, устанавливаются исключительно на полу.

Конструкция твердотопливного котла

3. Электрические. Полностью автономные, лёгкие, максимально безопасные, но при этом и очень дорогие в использовании приборы.

Пример электрического настенного котла

Трубы

Как сделать отопление в своем доме самому максимально экономно?

В этом случае отлично подойдут пластиковые трубы для отопления, обладающие рядом преимуществ:

• Низкая стоимость.
• Простота обработки и монтажа.
• Лёгкий вес.

И недостатками:

• Ограничение температурного режима девяноста пятью градусами Цельсия.
• Относительно слабая механическая прочность.

Пластиковый трубопровод

Также самодельное отопление дома может быть создано из металлических изделий.

Плюсы:

• Нет температурных ограничений.
• Высокая механическая прочность.

Минусы:

• Высокая стоимость.
• Подверженность коррозийным процессам.

Стальные трубы для отопительного стояка

Совет: для частного дома идеально подойдут комбинированные металлопластиковые трубы, удачно сочетающие в себе преимущества обоих материалов.

Металлопластиковая труба состоит из слоёв полипропилена и металла

Радиаторы

По своей конструкции приборы аккумулирующие тепло могут быть следующие:

1. Секционные. Сами секции изготовляются путём литья под высоким давлением, между собой же они соединяются в единые конструкции резьбовыми соединениями. Очень удобны в установке.

Секционный настенный радиатор

2. Панельные. Представляют собой листовые элементы, сваренные между собой.
3. Трубчатые. Выдерживают давление до 15 атмосфер, что делает их наиболее надёжными, но при этом они и стоят очень дорого.

Монтажные работы

Теперь непосредственно разберём, как правильно сделать отопление в доме.

Установка котла

Разберём монтаж более удобного настенного агрегата:

• С помощью анкеров фиксируем специальную планку для подвешивания оборудования, которая комплектуется к каждому котлу.
• Вешаем прибор и подсоединяем его к дымоходу.

Фиксация настенного котла

• Подводим и крепим трубопровод.

Важно знать: газовую трубу в обязательном порядке подключают уполномоченные представители соответствующей службы, поэтому сами даже не пытайтесь это выполнить.

Монтаж радиаторов

Так как сделать правильно отопление в доме можно только с полной комплектацией всех комплектующих, отметим, что кроме самих батарей вам понадобятся ещё: кронштейны, вентили, дюбеля, краны Маевского, пробки и заглушки.

Примеры кранов Маевского

Далее:

• Под окнами наносим разметку под установку кронштейнов.
• Сверлим соответствующие отверстия.
• Собираем радиатор.

Сборка отопительной батареи

• Фиксируем прибор на стене.

Создание трубопровода

Данный процесс зависит от того, трубы из какого материала вы выбрали:

1. Пластик. Здесь берётся специальный трубный паяльник, который разогревает края изделий до температуры плавления, что позволяет их надёжно спаять друг с другом. Готовые части контура фиксируются на стене специальными хомутами.

Процесс пайки полипропиленовых труб

2. Металлические.
   Тут можно пойти двумя дорогами:
   • Выбрать резьбовое соединение и с помощью плашки выполнить нарезку резьб в местах соединения.

Пример выполнения нарезки резьбы

• Выбрать сварку и с помощью сварочного аппарата выполнить необходимые соединения. Этот вариант быстр и практичен, но требует наличия специальных навыков.

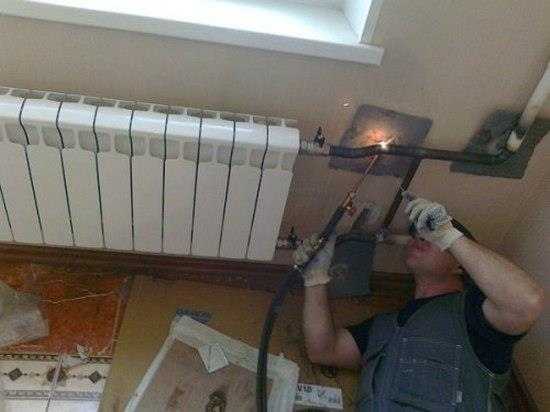

Сварка трубопровода отопительной системы

Вывод

Мы рассмотрели, как сделать отопление дома самому, начиная от выбора схемы подключения и необходимого оборудования, до монтажа основных элементов системы.

Готовая к эксплуатации отопительная система

На видео вы можете ознакомиться с дополнительными материалами.Следуйте приведённым рекомендациям, и у вас всё получится.

gidroguru.com

Как сделать отопление дома своими руками

Наиболее актуальным вопросом для частного дома является выбор отопления. Сейчас производители предлагают большой ассортимент различных обогревательных приборов, которые могут работать в самых разнообразных системах отопления. Многих хозяев загородных домов интересует, какие же отопительные системы эффективнее, дешевле,  экономичнее в процессе эксплуатации,  и возможно ли, используя, предложенное отопительное оборудование,  сделать отопление дома своими руками. В этом вопросе трудно разобраться, если не ознакомится со всеми вариантами отопительных систем с их характеристиками, достоинствами и недостатками.

Виды отопительного оборудования

Все используемое отопительное оборудование для обогрева частного дома классифицируется по виду потребляемого топлива. Есть отопительные системы, работающие на электричестве, твердом топливе, жидком топливе и на природном газе. Последний вид топлива считается самым экономичным и самым затребованным. Если ваш дом находится в газифицированном поселке, тогда проблема выбора отопительной системы сужается до выбора газового котла. На данный момент существует множество разных модификаций газовых котлов. Которые стоит подбирать для своего дома только после консультации со специалистом.

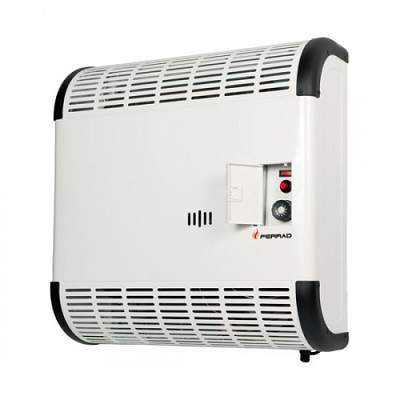

Газовый конвектор

Есть еще на рынке газовые конвекторы, которые также эффективно справляются со своей основной задачей. Но при всех достоинствах отопительной системы работающей от газа, в ней есть и негативные стороны. Любое газовое оборудование для отопления нельзя устанавливать самостоятельно. Можно сделать водяное отопление частного дома своими руками и подключить его к газовому котлу, установленному специалистами. Сейчас для водяного отопления не обязательно использовать металлический трубопроводы, монтаж которых требует сварочных работ.

Для отопительных систем используются полипропиленовые и металлопластиковые трубы, а соединить их в системе отопления сможет даже человек, не обладающий профессиональными навыками. Отопительные приборы на жидком дизтопливо – самый затратный способ обогрева помещения. Дизельное топливо является самым дорогим энергоресурсом, поэтому используют его для отопительных систем очень редко. Кроме того для дизтоплива необходимо обеспечить безопасное место для хранения.

Самыми доступными по цене являются твердые энергоносители (дрова, уголь, торф), поэтому отопительные системы, работающие на этих видах топлива,  пользуются наибольшим спросом.

Отопительные приборы,  потребляющие электроэнергию, есть различных видов, отличаются они не только размерами формой, но и принципом действия. Есть новейшие модификации обогревательных электроприборов, которые довольно экономично расходуют энергоресурсы и эффективно справляются со своими задачами. К таким прибором относятся инфракрасные обогреватели и пленочные отопительные системы инфракрасного излучения.

Достоинства и недостатки разных видов отопления

Печное отопление

В частных домах печное отопление остается наиболее распространенным. Такое  отопление частного дома своими руками сделать несложно. История печи насчитывает  тысячелетия. Ее пользовались наши далекие предки и сейчас используют как основной вид отопления во многих домах. Одна печь может быстро прогреть весь дом. Основными преимуществами печного отопления можно назвать:

1. Не сложный монтаж, возможность соорудить печь своими силами.
2. Хорошо обогревает дом небольших габаритов.
3. Простота эксплуатации, не требует сервисного дорогостоящего обслуживания.
4. Долговечность.
5. Возможность длительного простоя без утраты работоспособности.
6. Удобна для приготовления пищи.
7. Быстрый прогрев помещения, хорошая теплоотдача.

Есть и недостатки в печном отоплении:

• необходим запас дров,
•  неравномерный прогрев дома,
• большие габариты,
•  возможность отравления угарным газом.

Отопление на природном газе

Достоинствами агрегатов на газовом топливе являются:

1. Экономичность,
2. Высокий КПД,
3. Возможность обогревать большие дома и коттеджи,
4. Возможность контроля температуры в отопительной системе.

Недостатки газовой отопительной системы:

• Наличие газопровода,
• Дорогостоящее отопительное оборудование,
• Монтаж газового оборудования должен осуществляться только квалифицированными специалистами.

Котлы на природном газе

Отопление на жидких энергоносителях

Основными достоинствами жидкотопливных отопительных систем можно назвать:

1. Хорошую производительность,
2. Возможность  установки оборудования  в любом строении,
3. Хорошо поддаются регулировке, работают на автоматике.

Недостатки:

• Необходимость создания безопасного места  для хранения емкости с соляркой,
• Токсичность продуктов горения,
• Повышенная пожароопасность.

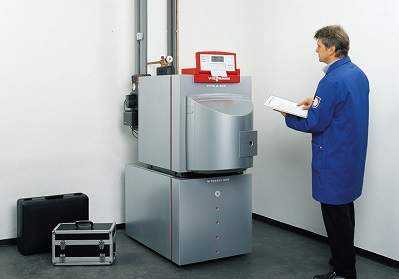

Котлы на жидком топливе

Системы отопления на твердом топливе

Достоинства агрегатов, работающих на твердом топливе:

1. Сравнительно низкая стоимость  оборудования,
2. Доступность основных видов топлива,
3. Легко  хранить топливо.

Недостатки:

• Системы отопления сложно автоматизировать,
• Отопительные системы нуждаются в  постоянном стороннем наблюдении и контроле.

Чтобы создать автоматизированную  систему отопления для загородного дома можно использовать твердотопливные котлы,  для которых в качестве топлива используются пеллеты. Котлы этого типа легко автоматизируются.

Оборудование работающее на твердом топливе

Электрические системы отопления для загородного дома

Достоинства  электрообогревателей состоят в следующем:

1. Технически простая схема отопительной системы, возможен монтаж отопления своими руками,
2. Не нуждаются в устройстве дымохода,
3. Быстрый обогрев помещения,
4. Экологичность, отсутствие токсичных продуктов горения,
5. Доступность регулировки.

Недостатки:

• Сильно нагружают электросеть,
• Высокая стоимость электроэнергии.

Сейчас очень востребованы для отопления частного дома пленочные отопительные системы,  которые экономичны в отношении расхода электроэнергии.

Монтаж отопительных систем в загородном доме своими руками

Для того, чтобы сделать отопление своими руками  нужно разбираться в технологиях монтажа инженерных систем. Более подробно узнать о правилах монтажа отопительных систем вам поможет видео, а основные принципы установки разнообразного отопительного оборудования рассмотрим ниже.

Прежде чем осуществить монтаж систем отопления своими руками, следует хорошо взвесить свои силы. Если неправильно установить систему отопления, то нежелательные последствия долго ждать себя не заставят. Например, лопнувшая труба, по которой  циркулирует кипяток, может доставить очень много проблем. Если же вы хорошо все взвесили и тщательно изучили все технологии и рекомендации по установке отопительной системы, тогда можно приступать к работе. Для устройства водяного отопления необходимо определиться с выбором котла, который является крайне важным элементом отопительной системы. Именно от того, насколько правильно будет сделан ваш выбор, зависит как эффективность отопления, так и его экономичность.

Выбираем тип котла

Сначала определимся с источником тепла. Если  дом подключен к газопроводу, то альтернативы газовому котлу искать не требуется.

Отопление с газовым котлом

Лучшим вариантом станет газовый  котел на автоматике с защитой и насосами. Например, для небольшого дома можно приобрести котел Baxi Eco Four. Стоимость этого котла сравнительно невысокая, но для его установки необходим дымоход.  Если нет желания сооружать дымоход, тогда отличным решением станет котел, имеющий закрытую камеру сгорания. Для такого котла предусмотрена  коаксиальная труба, обеспечивающая для оборудования забор воздуха и отвод газов. Трубу можно вывести  сквозь стену дома, поэтому сооружать дымоход  не нужно.

Как правило, в частных домах используются настенные котлы, которые оснащены всей необходимой автоматикой и защитой. Установку газового котла, как уж говорилось ранее,  должен осуществлять специалист.

Электрические котлы можно установить самостоятельно. Лучшим вариантом для самостоятельного  монтажа котла, работающего на электричестве, будет для вас агрегат со встроенной автоматикой, укомплектованный насосом,  расширительным баком и группой безопасности. Так, не представляют сложности в установке  котлы СКАТ фирмы Protherm. Отдав им предпочтение, вы сможете легко установить их самостоятельно. Если же вы приобретете обычный котел, например “ЭВАН”, то придется на подающем трубопроводе монтировать группу безопасности, а для  обратного трубопровода устанавливать насос и  расширительный бак.

Твердотопливные котлы можно установить самостоятельно, если вы можете работать со сваркой по металлу. Так как при установке отопительной системы на твердотопливном котле потребуется сварить металлические трубы отопления. Пластиковые трубы для такой отопительной системы не подойдут, так как температура теплоносителя на выходе котла может превышать 100 градусов, а для пластикового трубопровода максимальная рабочая температура составляет 95 градусов. Пластиковые трубы можно использовать с твердотопливным котлом только в том случае, если вы тщательно продумаете и разработаете схему обвязки котла.

Выбираем трубы

Металлопластиковые трубы

Легко осуществлять монтаж систем отопления своими руками, применяя пластиковые трубы. Для самостоятельной установки отопительной системы самыми простыми являются металлопластиковые трубы, которые соединяются с помощью фитингов. Для их установки не требуется сложное оборудование, только минимальный набор инструментов:  развальцовщик, пружины для гибких труб и ключи.

Металлопластиковые трубы для отопления

Сами металлопластиковые трубы стоят относительно недорого, но цены на фитинги к ним довольно высокие. Слабым элементом в фитинге является резиновый уплотнитель, который при высоких температурах быстро приходит в негодность. Поэтому, при выборе металлопластиковых труб для отопления, следует обратить внимание на эти недостатки. Можно соединять металлопластиковые трубы с помощью пресс-фитингов, которые по своей структуре относятся к неразборным соединительным элементам и поэтому более надежны. Но для их монтажа необходим специальный пресс инструмент.

Полипропиленовые трубы

Полипропиленовые трубы, как материал для системы отопления  пользуется  большой популярностью. Их стоимость  не высокая, а при правильном монтаже и  эксплуатации служат они довольно долго. Но для установки полипропиленовых труб в системе отопления необходим специальный инструмент для их пайки, так как соединяются они не с помощью фитингов, а сваркой. Сам процесс сварки таких труб сложности не представляет. Имея нужное оборудование можно сделать полипропиленовый трубопровод самостоятельно, но при этом, главное не перегреть трубу, тогда соединения получаются очень надежными и прочными.

Определяем схемы отопления

Схемы отопление частного дома могут быть разных видов: коллекторные, однотрубные и двухтрубные. При коллекторной схеме увеличивается длина труб, но распределение тепла — равномерное, а регулировка – довольно простая. При выборе однотрубной схемы  каждый последующий радиатор будет холоднее предыдущего. Данная  схема позволит использовать меньшую длину труб, но тепло будет распределяться неравномерно, поэтому использовать такую схему специалисты не рекомендуют. Самой оптимальной считается двухтрубная система отопления. При такой схеме трубы прокладываются  по периметру помещения.

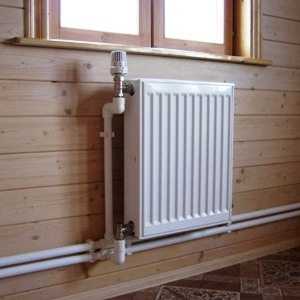

Устанавливаем радиаторы отопления

Прежде чем устанавливать  радиаторы отопления, необходимо  рассчитать количество секций для каждой комнаты. Так как комнаты в доме имеют  разные размеры, то и  радиаторы для них требуются с разным количеством секций.  Это обеспечит одинаково комфортные условия проживания во всех помещениях. Если не сделать правильный расчет количества секций в радиаторе, то в одной комнате может быть слишком холодно, а в другой — очень жарко. Чтобы узнать, какой размер батареи нужен, необходимо рассчитать теплопроводность  радиатора, а также уровень теплопотерь помещения. Но можно пойти и более простым путем.  Одна секция радиатора может прогреть 2 кв. метра комнаты,  высота которой около 2,5 метров.

Радиаторы нельзя устанавливать в наклоненной плоскости, так как  они  прогреваться будут неравномерно. Закрепляют радиаторы  под окном, чтобы тепло, которое они излучали, препятствовало проникновению холодного воздуха  со стороны окна.

По всему дому  радиаторы  крепятся на одинаковой  высоте от пола. Минимальное расстояние от радиатора до  пола должно быть не меньше 5 см. И расстояние от радиатора до подоконника также должно быть не менее 5 см. При соблюдении этих простых правил, вы сможете успешно подключить радиаторы к отопительной системе.
