Как самому сделать сэндвич трубу для дымохода – как изготовить сендвичные трубы для дымохода, как самому сделать кронштейн для самодельной трубы

сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

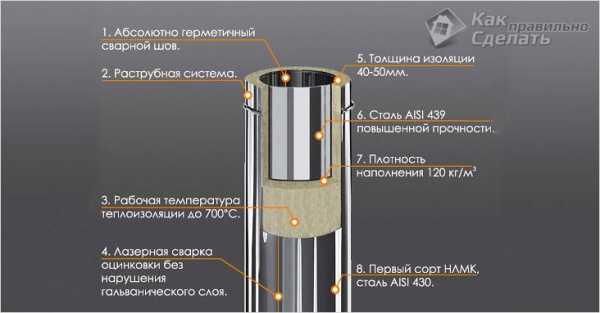

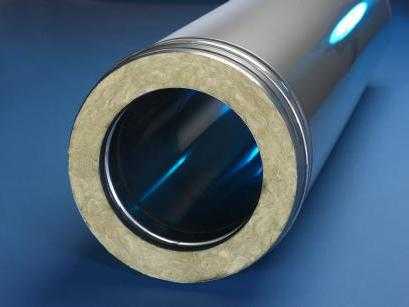

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей.

Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

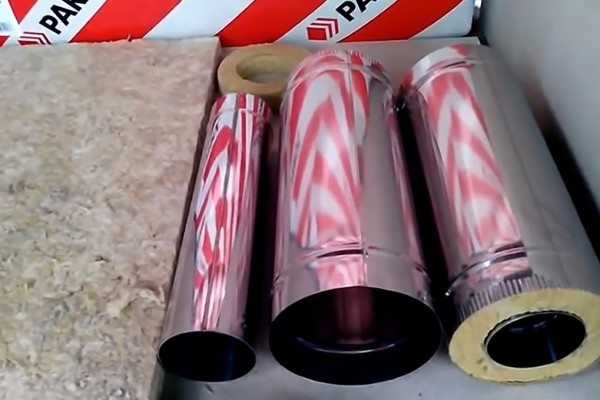

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

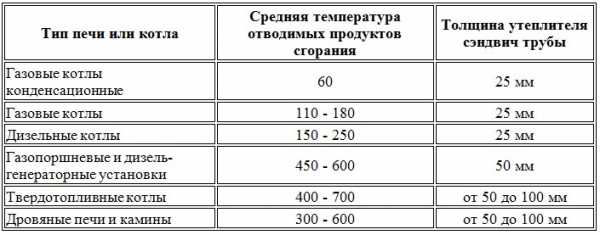

В таблице показано несколько усредненных данных:

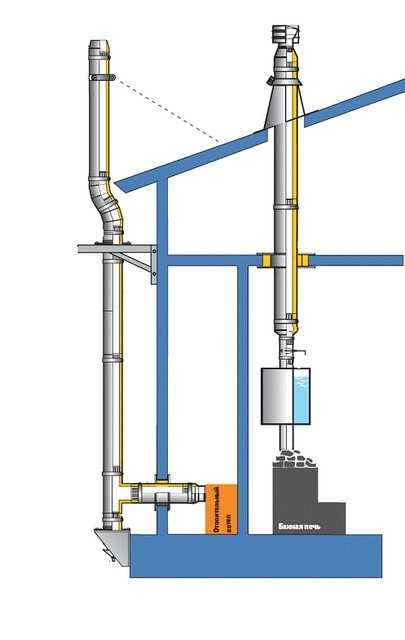

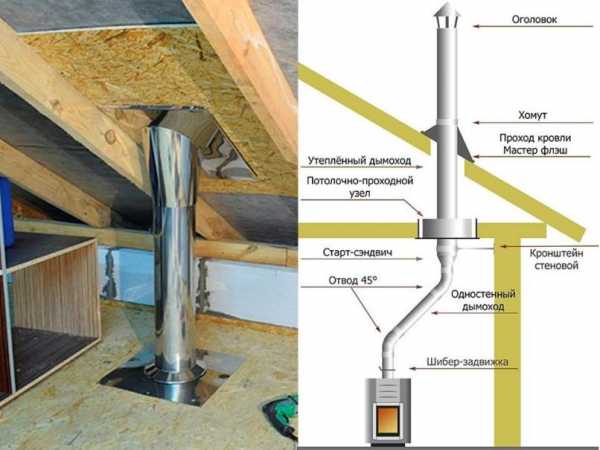

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

• внутренний, когда труба проходит через потолок и крышу;
• внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

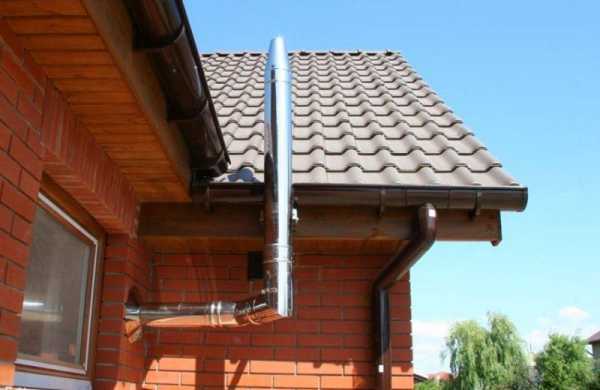

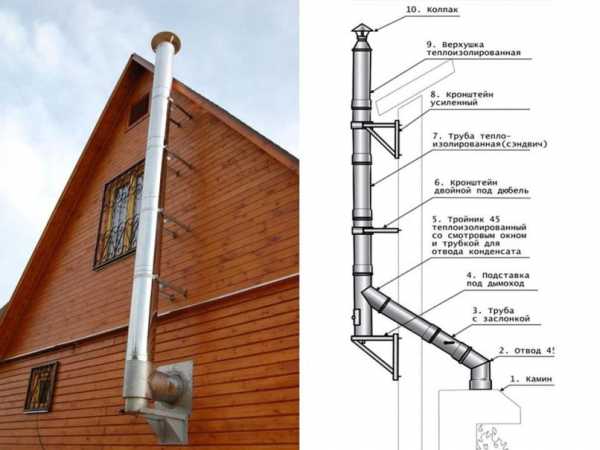

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

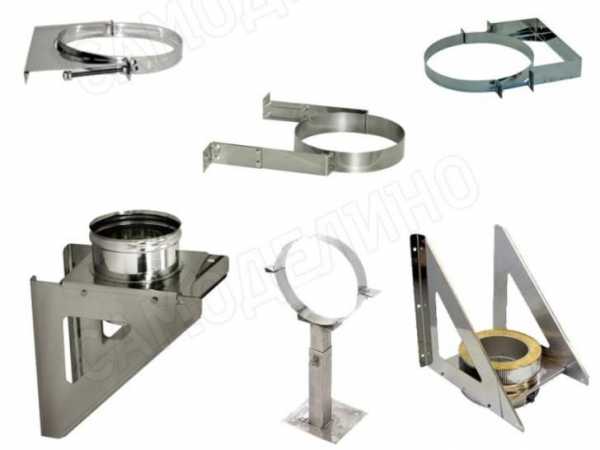

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

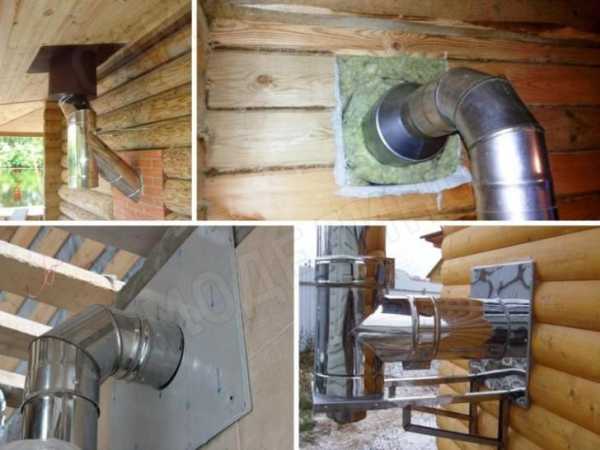

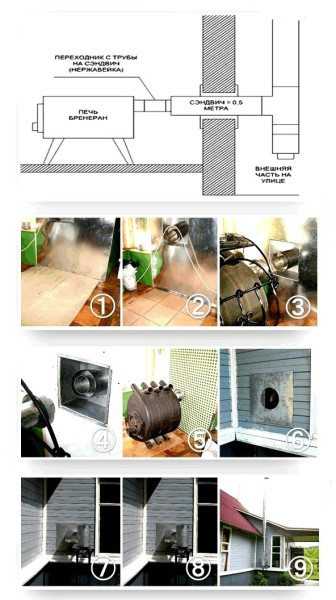

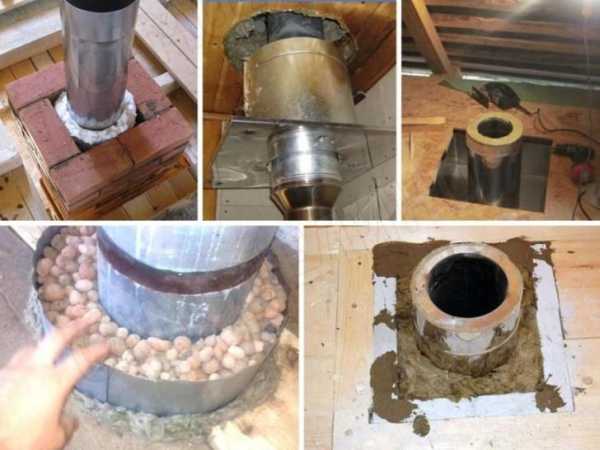

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

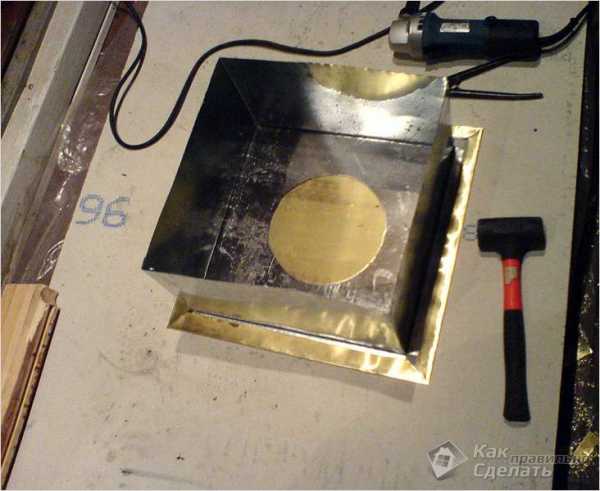

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

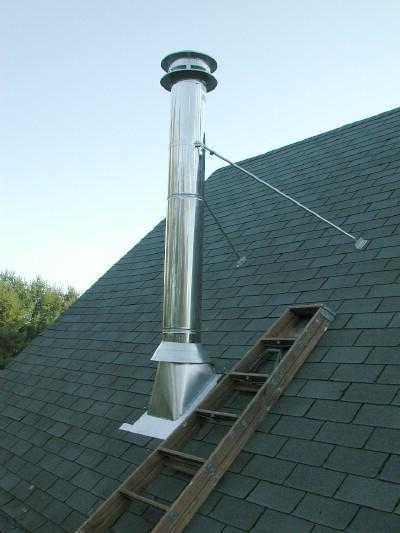

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

• соединение труб – одним обжимным хомутом;
• канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

1. Внутренние трубы – покрывается внутренняя поверхность.
2. Наружные трубы – обрабатывается лишь внешняя сторона.
3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

vseprotruby.ru

Сэндвич труба для дымохода своими руками: из чего состоит и как собрать самому

При создании отопительной системы дома, где требуется обустройство дымохода, стальные трубы всё чаще находят применение в качестве основного материала. Наибольшую популярность обрела конструкция, состоящая из нескольких слоёв по принципу сэндвича. Однако цена на неё не всегда доступна. Решением станет сборка сэндвич-трубы для дымохода своими руками.

Для чего нужна

Монтаж указанного изделия в качестве дымохода проводится для того, чтобы снизить количество конденсата, возникающего при процессах теплообмена. Температура воздуха и различных газов, выходящих по трубе, достаточно высока, чтобы превращать любую воду, находящуюся в близком доступе, в пар. Однако чем выше поднимаются раскалённые газы, тем быстрее они остывают. Тепло отдаётся стенкам дымохода, а вода конденсируется на его поверхности вместе со многими продуктами горения. Сэндвич-труба за счёт своего строения и свойств уменьшает величину загрязнения и распространения коррозии.

Сэндвич-трубы — идеальный вариант для обустройства дымохода

Трубы из нескольких материалов применяются при установке печи или котла, а также могут монтироваться в бане или любом другом помещении, где есть обогревательный элемент, дающий высокую температуру и большое количество вредных веществ. Например, в бане температура газов на выходе из дымохода может достигать 800 градусов, тогда как в котле может не превышать 120 градусов. От того, какая именно температура воздуха будет проходить через сэндвич-трубу, зависит выбор материала для утепляющего слоя.

Из чего состоит

Основная идея сэндвич-трубы предполагает наличие трёх материалов:

1. Внешний слой — оцинкованная сталь, медь или латунь.
2. Средний слой — минеральная вата. Выполняет роль утеплителя и в то же время теплоизолирующей прокладки. Базальтовое волокно, применяемое при создании сэндвич-труб, укладывается толщиной от 25 до 60 мм, благодаря чему температура наружной трубы не поднимается слишком высоко и не доставляет неудобств жильцам дома. Дополнительно утеплителем может служить полиуретан или керамзит.
3. Внутренний слой — нержавеющая сталь. Этот материал подходит больше всего, поскольку подвержен минимальным деформациям при нагреве. Толщина стенки должна быть достаточно большой для того, чтобы труба, на которую в дальнейшем будет наложен утеплитель, не прогорела быстро.

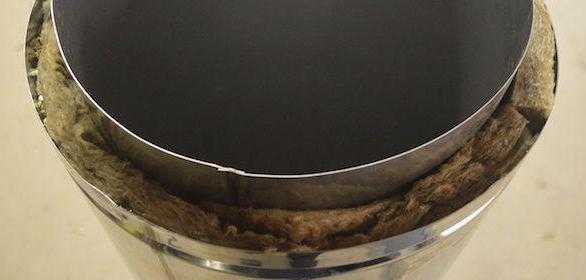

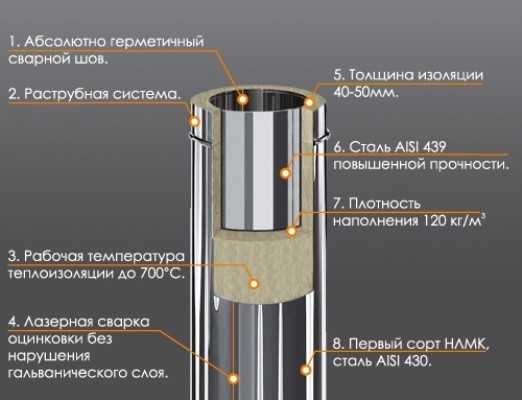

Схема устройства сэндвич-трубы

Преимущества и недостатки

Многие строители, использующие готовые сэндвич-трубы, а также владельцы домов, решившие сделать дымоход из стальных труб самостоятельно, опираются в своём выборе на ряд выгодных преимуществ перед другими вариантами:

• В отличие от кирпичного дымохода, его аналог из стальных труб с теплоизолирующей прокладкой занимает гораздо меньше места;
• Внешний слой из оцинкованной стали имеет достаточно привлекательный внешний вид, благодаря чему трубу можно удачно вписать в общий интерьер дома;
• При обустройстве отопительной системы с дымоходом важно учитывать правила пожарной безопасности, и сэндвич-труба позволяет успешно справиться с этой задачей.
• Простота монтажа позволяет провести процедуру своими руками, даже если владелец дома не профессиональный строитель, достаточно внимательно изучить основные этапы установки и делать работу аккуратно и внимательно;
• В случае необходимости трубу будет удобно транспортировать;
• Такой материал для дымохода можно использовать в домах и постройках из любых материалов;
• Установить трубу-сэндвич можно даже при наличии стропил в доме, поскольку они никак не помешают монтажу;
• Наличие нескольких слоёв в трубе не позволяет продуктам горения выходить наружу и вредить жильцам дома, также такой дымоход реже требует очистки и практически не покрывается конденсатом.

В качестве утеплителя и теплоизолирующей прокладки применяют минеральную вату

Это важно! Единственными заметными недостатками материала, по мнению профессионалов, являются относительно высокая стоимость и срок службы не более полутора десятков лет.

Первый либо не доставляет неудобств при наличии финансов, либо решается изготовлением сэндвич-трубы своими руками. Второй поправим, особенно с учётом развития строительных технологий. Вполне возможно, что за указанные 15 лет появятся более удачные варианты решения для строительства дымохода, или же материалы, применяемые при изготовлении такой трубы, будут совершенствоваться.

Как сделать сэндвич-трубу для дымохода

Первоочередная задача — сделать правильные расчёты, чтобы труба могла выдерживать нагрузку от отопительной системы. Требования к расчётам выдвигаются следующие:

• Если планируется сделать камины или другие печи с открытыми топками, либо газовые котлы, оснащённые открытой камерой сгорания, диаметр внутренней трубы-сэндвича должен составлять не менее 1/100 от величины объёма камеры сгорания;
• Если дымоход устанавливается к газовому обогревателю фабричного типа, рекомендуемую величину диаметра можно узнать из прилагающейся документации на оборудование;
• Если используется закрытая печь, в которой воздух подаётся в камеру сгорания посредством поддувала, площадь сечения внутренней трубы из нержавеющей стали обязательно должна быть больше значения площади сечения поступления воздуха при работе печи.

В случае, когда искомые значения получаются дробными, рекомендуется округлять цифры в большую сторону.

Это важно! Слишком большой диаметр дымохода неизбежно приведёт к возникновению завихрений, в результате чего будет снижаться тяга. Такой эффект достигается уже при превышении реального диаметра трубы в 1,5 раза по сравнению с расчётным.

При вычислении подходящих размеров внутренней трубы в дымоходе типа сэндвич можно ориентироваться на следующие нормативы:

• Котлам с мощностью до трёх с половиной киловатт — 196 см²;
• Котлам мощностью от трёх с половиной до 5,2 киловатт — 280 см²;
• При мощности котла от 5,2 до семи киловатт — 378 см².

Подсчёты длины

Высоту дымохода над крышей необходимо рассчитывать не менее внимательно. Чем больше возвышается сэндвич-труба над кровлей, тем тщательнее нужно её фиксировать. В противном случае ей могут навредить потоки ветра. Следовательно, потребуются механические усилители, например, растяжки. В то же время для промышленных котельных разработаны специальные алгоритмы расчётов, используемые в проектных организациях.

Стоит учитывать разницу динамического сопротивления в квадратных или прямоугольных дымоходах по сравнению с круглыми аналогами. Для первых площадь сечения должна превышать в 1,2–1,4 раза соответствующую величину для труб с круглым сечением. Дополнительно принимается во внимание высота дымохода. С её увеличением возрастает и сила тяги при движении горячих газов по дымоходу. А с ростом тяги снижается коэффициент полезного действия печи.

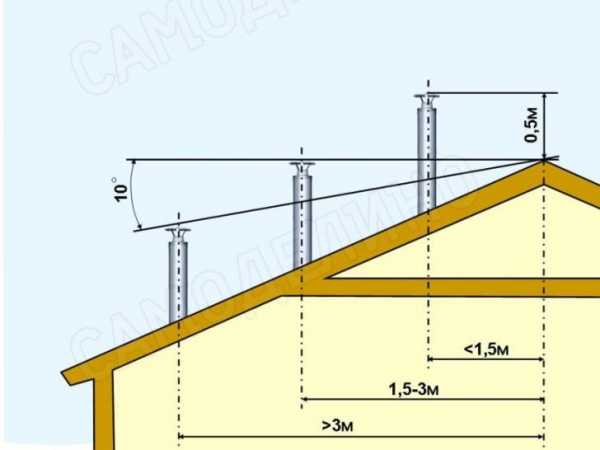

Расчёты высоты дымохода

Правила для расчётов длины трубы дымохода таковы:

• Оголовок дымохода размещается не ниже, чем на уровне 5 метров над землёй;
• Если кровля крыши сделана из горючих материалов, оголовок должен возвышаться над плоской крышей или коньком примерно на один или полтора метра.

В случае, когда материал кровли не относится к горючим:

• На плоской крыше при отсутствии парапета оголовок поднимается на полметра выше покрытия;
• Для варианта с парапетом или покатой крыши оголовок возвышается на полметра над коньком или парапетом;
• Если труба находится в 1,5 – 3,5 метра от парапета или конька, головок на негорючей кровле должен находиться на той же высоте, что и парапет или конёк;
• При расстоянии от сэндвич-дымохода до парапета или конька более 3 метров оголовок трубы находится ниже указанных ориентиров таким образом, чтобы плоскость, проведенная через парапет или конёк и оголовок трубы, наклонялась на 10 градусов по отношению к горизонтали.

Сборка

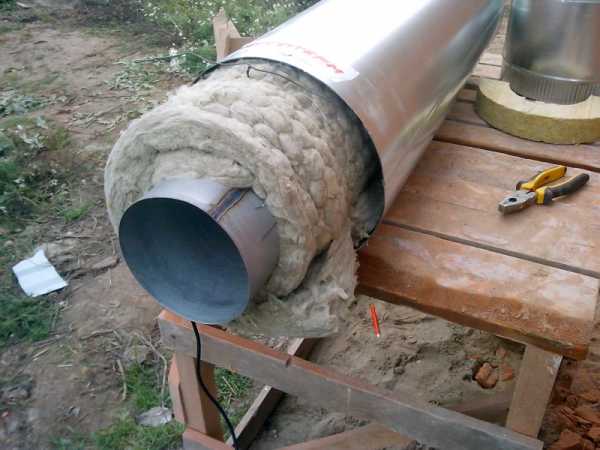

Изготовление сэндвич-трубы своими руками происходит следующим образом:

1. Листы нержавеющей стали сворачиваются для получения цилиндров с нужным диаметром. Стыки и швы соединяются с помощью замковых механизмов или сварки.
2. Полученную внутреннюю трубу следует обернуть утеплителем. Последний обычно продаётся в рулонах.
3. Получившуюся конструкцию остаётся вставить в большой цилиндр из оцинкованной стали.

Видео: как изготовить сэндвич-труба

Создание сэндвич-трубы своими силами может освоить даже новичок, недавно начавший практиковаться в строительном деле. Основная сложность может заключаться только в правильности расчётов, по которым будет изготавливаться дымоход. Однако если нет уверенности в собственных силах, можно воспользоваться помощью профессионалов.

teplo.guru

Сэндвич труба своими руками или как собрать и установить дымоход через крышу

Общеизвестно, что для функционирования источников тепла любого типа, за исключением, быть может, электрического котла, требуется система удаления продуктов сгорания топлива. Можно обустроить дымоход в виде традиционной кирпичной трубы, также возможно применить для решения этой задачи современные композитные материалы.

В настоящее время широкое распространение среди профессиональных строителей и владельцев частных домов получили металлические сэндвич дымоходы. Они отличаются прекрасными эксплуатационными качествами и долгим сроком службы. Установка дымохода сэндвич своими руками не представляет заметных сложностей и может быть выполнена заметно быстрее строительства обычной трубы из кирпича при соблюдении правильной технологии сборки.

Дымоход из сэндвич труб может быть элегантным

Преимущества и недостатки дымохода из сэндвич трубы

Применение металлических труб для удаления продуктов сгорания топлива практикуется с давних времен. Это обуславливается тем, что их форма оптимальна для истечения горячих газов, на гладкой внутренней поверхности меньше образуется наростов сажи. Помимо этого, по сравнению с кирпичной кладкой, значительно упрощаются монтажные работы.

Дымоходы, изготовленные из металлических труб, подвергаются воздействию агрессивных раскаленных газов. Это приводит к развитию коррозионных процессов и, в конечном итоге, к прогоранию вытяжной системы. Применение для ее изготовления стойких к коррозии металлических сплавов решает проблему лишь частично, при этом остаются следующие негативные факторы:

• Снижение тяги в дымоходе из-за высокой теплопроводности металла. Это обуславливается быстрым охлаждением горячих газов во внешних участках конструкции, контактирующей с окружающей средой.
• Конденсация паров влаги на внутренних поверхностях труб вследствие разницы температур. Это приводит к снижению их проходимости и способствует образованию сажевого налета.
• Раскаленный металлический дымоход представляет пожарную опасность. Могут возгореться элементы строительной конструкции, прикосновение к поверхности которых заканчивается для человека ожогом.

Конструкция сэндвич дымоходов, представляющая собой разделенные теплоизолирующей прокладкой коаксиально расположенные трубы, позволяет избавиться от подобных неприятных явлений. Внутренняя труба изготавливается из сплава металла, стойкого к коррозии, внешняя — зачастую делается тоже. Термоизоляционная прокладка выполняется чаще всего из плотной минеральной ваты. Сэндвичные трубы для монтажа дымохода позволяют предохранить канал удаления дыма от температурных колебаний внешней среды. Дымоходные трубы сэндвич обладают следующими преимуществами:

• минимальным образованием конденсата;
• хорошей тягой;
• пожарной безопасностью;
• возможностью монтажа снаружи здания;
• длительным сроком службы.

Сэндвич трубу можно изготовить своими руками

К недостаткам элементов сэндвич дымоходов относится возможная разгерметизация конструкции в процессе длительной эксплуатации. При резких температурных колебаниях внешней среды может нарушиться механическая целостность изделия. К тому же они имеют достаточно высокую стоимость. Разумеется, сэндвич труба, установленная своими руками, снижает материальные издержки.

Качество материалов трубы имеет решающее значение

Работоспособность и срок службы сэндвич дымохода во многом зависит от качества материала, из которого изготовлены его трубы. Популярность у потребителей порождает большое количество контрафактной продукции, поэтому следует обращать особое внимание на свойства металла, из которого изготавливаются сэндвичные трубы.

При ее прогорании велика вероятность возникновения пожара и отравления жильцов угарным газом.

Визуально определить качество металла не представляется возможным, поэтому нужно разбираться в его марках. Марки нержавеющей стали имеют следующие характеристики:

• К наиболее дешевым относится сталь АISI 430. Ее можно использовать для изготовления внешней трубы, атмосферные воздействия не принесут вреда, а вот для обустройства внутреннего дымоходного канала стойкости этого материала явно недостаточно.
• В марке металла АISI 439 стойкость к коррозии и механическую прочность повышают включенные в его состав добавки титана . Эту сталь можно использовать для удаления продуктов сгорания топлива в газовых печах и небольших котлах.
• Высокую сопротивляемость агрессивным химическим средам и воздействию высоких температур обеспечивают добавки молибдена и никеля в сталь марки АISI 316. Ее применение возможно в системах удаления дыма любого котельного оборудования.
• Универсальными эксплуатационными характеристиками отличаются нержавейки марок АISI 316i и АISI 321. Они выдерживают нагревание до очень высоких температур и обладают высокой коррозионной стойкостью.
• Наиболее высокой ценой и эксплуатационными качествами отличается нержавеющая сталь АISI 310S. Она выдерживает нагрев до тысячи градусов по Цельсию, поэтому применяется в любых генераторах тепловой энергии.

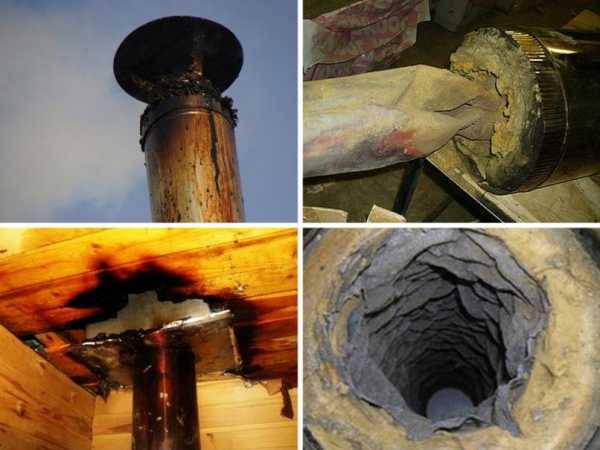

Результат применения некачественных труб

В технической документации качественных изделий обязательно обозначается марка стали, из которой они изготовлены. Следует насторожиться, если эта информация отсутствует, в этом случае легко нарваться на контрафактную продукцию.

Заметим, что магнит не притягивается к нержавеющей стали с легирующими добавками, поэтому проверить метал можно и таким простым способом.

Влияние вида топлива на выбор дымохода

На выбор дымохода большое влияние оказывает вид сжигаемого в генераторе тепловой энергии топлива. Очень важен химический состав продуктов сгорания. При горении природного газа образуется вода, углекислый газ и немного сажи, а при сжигании дров, угля или жидкого топлива образуется множество химически агрессивных компонентов.

В любом случае внутренняя поверхность дымохода должна обладать низкой адгезией и химической инертностью к воздействию кислотных компонентов. Твердые или жидкие сорта топлива предъявляют повышенные требования к качеству материалов, из которых изготавливаются дымоходные трубы.

Большое практическое значение имеет температура образующегося дыма. Вытяжку котлов на газовом топливе можно подключать в дымовой канал через гофрированный алюминиевый рукав, а вот для твердого топлива он уже не подойдет. Здесь потребуется применение материалов более устойчивых к воздействию высоких температур, особенно поблизости от выхода продуктов сгорания.

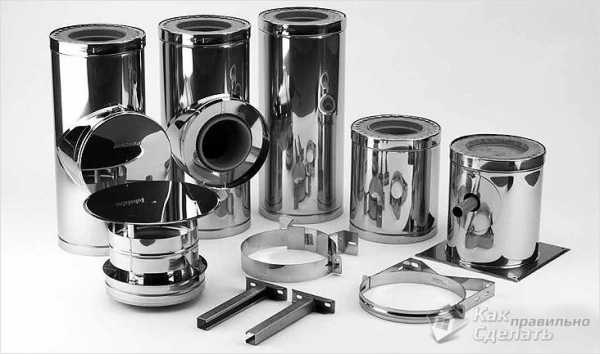

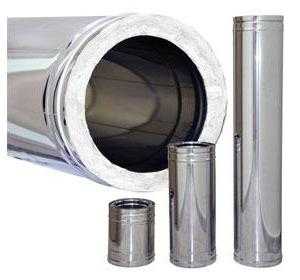

Перечень конструкционных элементов сэндвичных дымоходов

Сэндвич дымоход представляет собой конструкцию, собираемую из отдельных сегментов. Сегменты дымохода сэндвич: внутри трубы большего диаметра помещается труба меньшего сечения, между ними находится плотный термоизолирующий материал, чаще всего базальтовая вата. Она не боится химических и физических воздействий, легко переносит значительные перепады температур.

Материалом для изготовления труб служит нержавеющая сталь, медь, латунь или алюминий. Медные и латунные трубы стоят дорого. Алюминий значительно дешевле, но он сильно изменяет геометрические размеры при нагреве и остывании, поэтому возможно нарушение герметичности изготовленного из него дымохода.

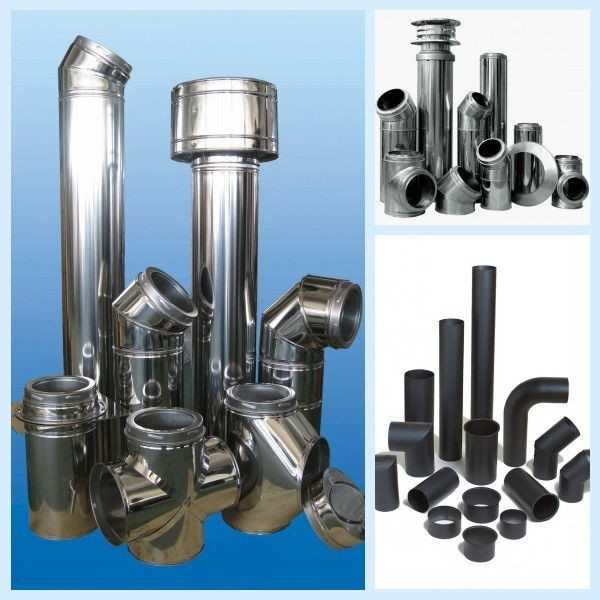

Перечень элементов дымохода из сэндвич труб

Обустройство системы удаления дыма требует применения для ее монтажа множества элементов. Основными деталями вытяжного канала для удаления продуктов сгорания являются:

• отрезки труб прямой формы;
• тройники и коленные сочленения;
• патрубки для проходов через межэтажные перекрытия;
• уплотнитель для трубы, проведенной сквозь крышу.

Наравне с этими элементами есть множество других монтажных приспособлений, облегчающих выполнение работы и дальнейшую эксплуатацию системы вытяжки. На элементах здания трубы дымохода закрепляются при помощи кронштейнов, которые размещаются через каждые два метра канала отвода газов. Использующиеся для монтажа хомуты фиксируются на стене крепежными элементами, соответствующими строительному материалу, из которого эта стена изготовлена.

Собирать своими руками сэндвичные дымоходы нужно, соблюдая схему соединения деталей конструкции. Для надежного функционирования системы монтаж труб дымохода сэндвич нужно выполнять аккуратно и тщательно.

Подбираем диаметр трубы для конкретных условий

Диаметр двухконтурной трубы должен соответствовать выходному патрубку котельного оборудования, внутренний кожух сэндвича ни в коем случае не должен быть меньше по размерам. Нельзя допускать сужения просвета трубопровода в месте сочленения, это может уменьшить тягу дымохода. Необходимый для конкретных условий диаметр трубы выбирается в зависимости от мощности котельного оборудования.

Устройство сэндвич трубы

Сечение трубы в восемь сантиметров используется для установок с мощностью менее трех с половиной киловатт. Трубы с диаметром от девяти с половиной сантиметров применяются для котлов мощностью не более 5,2 киловатта, при больших значениях этого параметра потребуются трубы сечением в одиннадцать сантиметров. В процессе устройства дымохода нельзя допускать его сужения, а вот расширять его вполне возможно.

Монтаж сэндвич трубы своими руками

Чтобы правильно смонтировать сэндвичные трубы, нужно соблюдать следующие далее рекомендации. Перед монтажом сэндвич дымохода своими руками необходимо рассчитать нужное количество всех элементов с учетом особенностей конструкции дома. Следует внимательно изучить техническую документацию на изделие и ознакомиться с рекомендациями по технике безопасности при монтаже дымоходной трубы через стену или перекрытие потолка.

Следует сделать все необходимое для предотвращения возможности возгорания близлежащих к нему деталей строительной конструкции во время эксплуатации дымохода. Сэндвичные трубы при монтаже дымохода через стену надежно укрепляются.

Обустройство сэндвич дымохода внутри здания

Существует два варианта размещения: внутренняя установка с проводкой через чердачное перекрытие и установка трубы сэндвич с выходом через стену и закреплением на ней снаружи. При внутреннем размещении трубопровод не испытывает отрицательного воздействия внешней среды, на внутренней поверхности образование конденсата сведено к минимуму. Для выполнения работы понадобятся следующие инструменты:

• перфоратор для проделывания отверстий в перекрытиях;
• электрическая дрель для крепления кронштейнов;
• шлицевая и крестовая отвертки;
• строительный уровень и лестница.

Сборка элементов системы

Сборка элементов дымоходной системы всегда начинается с нижней части с последующим продвижением наверх. Непосредственно к источнику тепловой энергии сэндвич дымоход подключать нельзя. Сначала на выходной патрубок печи или котла надевается переходник, обмазанный герметиком, стойким к воздействию высокой температуры, затем устанавливается основная труба. Место соединения надежно фиксируется металлическим хомутом.

Варианты монтажа сэндвич труб

Существует два способа монтировать сэндвичные трубы: «по дыму» или «по конденсату». В первом случае каждая предыдущая труба вставляется внутрь следующей за ней. Так собирается и внутренняя, и наружная части. Данный вариант соединения дымохода применяется для печей с повышенной температурой горения топлива.

По конденсату трубы соединяются следующим образом: внутренняя труба собирается последовательной вставкой верхнего отрезка в нижний, внешняя – противоположным образом, то есть вставкой предыдущего элемента в последующий. При таком монтаже дымохода образовавшийся конденсат стекает по внешнему кожуху в дренаж, и поэтому его применяют в перечисленных случаях:

• при низкой температуре продуктов сгорания;
• в случае расположении дымохода снаружи здания;
• в системах длительного или тлеющего горения.

В ситуации, когда дымоход уходит вертикально вверх, как в банной печи, на ее выходе устанавливают трубу с одной стенкой и уже к ней подключают сэндвич трубу. Если последнюю подключить напрямую к печи, слой изоляционного материала между стенками двух труб спечется и перестанет выполнять свои функции. В том случае, когда требуется получить большее количество тепла за счет дымохода, длина одинарной трубы увеличивается, и на ней можно разместить бак для подогрева воды. При этом близлежащие стены помещения защищаются от воздействия высокой температуры экраном.

Как правильно вывести сэндвич трубу через потолок и стену

Вывести и закрепить трубы возможно с помощью короба, внутри которого проделано отверстие. Высота короба должна быть приблизительно на семь сантиметров больше толщины перекрытия для предотвращения его возгорания. Надо учитывать то, что, несмотря на наличие термоизоляционной прокладки, внешняя поверхность дымохода может прогреваться до достаточно высоких температур. Вследствие этого обязательно выполнение дополнительной изоляции в местах соприкосновения с горючими материалами, такими, как дерево, пластик и так далее.

Варианты обустройства выхода дымохода через потолок

Внутри короба находится специальный отрезок трубы, который не должен иметь стыков, и это -важное требование при выполнении монтажа. Предварительно следует выполнить маркером точную разметку. После установки отрезка трубы в коробе стыки нужно тщательно изолировать.

Размер вырезаемого для прохода трубы отверстия должен превышать ее сечение не менее, чем на двести пятьдесят миллиметров. В образовавшийся промежуток закладывается жаропрочный материал, наиболее часто — базальтовая вата. Кроме обеспечения термоизоляции, это предотвращает повреждение дымохода при усадке элементов строительной конструкции, их деформации под воздействием температуры или влажности.

Монтаж сэндвич дымохода через стену

Для прокладки дымохода через перекрытия, изготовленные из подверженных горению материалов, применяются специальные узлы с воздушным зазором между наружной частью и внутренней поверхностью. В случае, когда материал не воспламеняется, вместо проходного элемента возможно установить разгрузочную платформу, которая будет служить дополнительной опорой конструкции.

Как сделать проход дымоходной системы сквозь кровлю

Для вывода дымоходной системы через кровлю следует правильно обустроить отверстие. Со стороны чердака вокруг трубы нужно закрепить лист металла или специально подготовленную панель с отверстием. Укрепляется конструкция брусками или обрешеткой.

Дымоход при прохождении через крышу нарушает ее герметичность. Для предотвращения возникновения протечек применяют изоляционный материал, который носит название кровельной проходки. Последняя представляет из себя пирамидку, которая состоит из нескольких ступеней, размещенных на гибком фланце круглой или квадратной формы. Материалом подобного изделия служит силикон или атмосферостойкие типы резины.

Монтаж сэндвич трубы через кровлю

Благодаря эластичности этих материалов проходка надежно согласуется с кровлей любого типа и сопротивляется агрессивному воздействию внешней среды. Подбирается эта деталь в зависимости от диаметра трубы и угла уклона крыши. Отличными эксплуатационными свойствами обладает проходка, изготовленная из металла, но ее установка возможна только на крышу без рельефного рисунка или мягкую кровлю. При этом для качественной герметизации нужно точно подобрать соответствие расположения фланца уклону покрытия.

Крепление дымохода к стене

При наружном размещении через каждые два метра сборки дымоход монтируется к стене надежными кронштейнами. Если в монтажной схеме предусматриваются тройники или сгоны, то каждый такой элемент тоже монтируется к стене. Это дает возможность поддерживать дымоход в вертикальном положении, снизить нагрузку на стыковые соединения и сделать невозможным разрушение в результате шквальных порывов ветра.

Установка сэндвич дымохода снаружи здания

Стыковые соединения стягиваются металлическими хомутами. Отводы и тройники фиксируются при помощи индивидуальных кронштейнов. Между стеной и дымоходом обязательно оставляется промежуток, который называется отступком, величина его зависит от степени горючести материалов отделки, толщины перегородки котельного оборудования и так далее.

Варианты крепежа дымохода на стене

Рекомендуется приобретать крепежные элементы с запасом около тридцати процентов, так как в этом случае не придется отвлекаться от работы при повреждении деталей. Нужно четко следовать инструкции по сборке изделия и использовать крепежные элементы только высокого качества. Кронштейны должны соответствовать строительному материалу, из которого изготовлена стена.

Как монтировать дымоход на крыше

При установке дымохода на крыше необходимо принимать во внимание его вид и размещение зданий по соседству. Труба не должна находиться в такой зоне, где произойдет ухудшение естественной тяги. Высота расположения над кровлей определяется расстоянием между трубой и коньком, над которым она должна возвышаться не меньше, чем на пятьдесят сантиметров. Над плоской крышей возвышение должно составлять не менее ста двадцати сантиметров, если кровля комбинированная – не менее двухсот сантиметров.

В том случае, когда конек находится от трубы на расстоянии от полутора до трех метров, дымоход допускается располагать на общем уровне с ним. При большей удаленности от конька проводится горизонтальная линия с углом снижения десять градусов, и дымоход размещается не ниже этой черты. При несоблюдении этих правил возможно образование обратной тяги в системе удаления продуктов сгорания топлива.

Высота установки трубы на крыше

В трубе дымохода устанавливается уловитель искр в том случае, если при изготовлении кровли использовались горючие материалы. Над выходным отверстием монтируется конусообразный оголовок. Для защиты от атмосферных воздействий применяются грибки или дефлекторы.

Эксплуатация системы и решение проблем плохой тяги

Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода. О том, как это делать, читайте в статье «Как почистить своими руками печную трубу, дымоход и печь от сажи народными средствами».

Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:

• Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
• Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
• Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
• Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.

Ревизия и шибер для организации чистки сэндвич дымохода

Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.

Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Поделитесь с друьями!

samodelino.ru

Как сделать сэндвич-трубу своими руками?

Кирпичные дымоходы постепенно вытесняются новыми конструкциями. При их изготовлении применяются новые строительные материалы. Такие дымоходы называются сэндвич-трубой. Они имеют массу преимуществ. Однако высокая стоимость не позволяет каждому приобрести представленную конструкцию.

При большом желании собрать сэндвич-трубу своими руками не составит большого труда. Подробная инструкция поможет домашнему мастеру выполнить все действия правильно. При этом он сможет не только собрать трубу, но и смонтировать ее самостоятельно на кровле.

Общая характеристика

Конструкция, как сэндвич-труба, появилась на рынке строительных материалов относительно недавно. Технологии производства постоянно совершенствуются. Выпускаются новые виды материалов, которые позволяют смонтировать любую систему, придать ей необходимые качества.

Монтаж сэндвич-трубы своими руками позволит сэкономить средства семейного бюджета. Производство подобных дымоходов не отличается высокой сложностью. Представленные конструкции можно изготовить из материалов, которые представлены в строительных магазинах.

Сэндвич-труба представляет собой конструкцию из металла и утеплителя. В качестве последнего применяются негорючие материалы, например, базальтовая вата. Также в составе конструкции есть две трубы разного диаметра. В образовавшуюся полость между ними устанавливается утеплитель. Именно благодаря простоте такой трубы собрать ее можно своими руками.

Преимущества

Изготовление сэндвич-трубы своими руками является оправданным по многим причинам. Представленная конструкция отличается массой преимуществ. В первую очередь необходимо отметить универсальность сэндвич-трубы. Она совместима с дымоходами практически из любых материалов.

Это компактное и легкое изделие. Его несложно смонтировать самостоятельно. Причем работа будет выполнена буквально за один день. Она выглядит эстетично, способна дополнить общий вид кровли из разных материалов.

Одним из главных преимуществ представленных дымоходов является его негорючесть. Базальтовая вата, которая применяется в качестве утеплителя, при высоких температурах не горит и не тлеет. Она просто превратится в камень.

Стропильная система не препятствует установке сэндвич-трубы. На стенках дымохода не будет оседать сажа, появляться конденсат. Поэтому систему не потребуется часто чистить. Материалы, из которых создана труба, не подвержены воздействию агрессивных сред, химикатов, перепадов температуры.

Недостатки

Список недостатков сэндвич-труб достаточно скромный. Представленные в продаже конструкции стоят относительно дорого. Этот недостаток не имеет значения для тех хозяев, которые захотят сделать подобный дымоход своими руками.

Также следует отметить, что сэндвич-конструкции не эксплуатируются свыше 15 лет. Это также сомнительный недостаток. Рынок стройматериалов постоянно совершенствуется. Если при изготовлении трубы применять новые, высококачественные материалы, они могут прослужить дольше.

Как утверждают профессиональные строители, представленные системы отличаются массой преимуществ, которые затмевают недостатки. Именно по этой причине многие хозяева создают именно сэндвич-трубы своими руками. Для бани деревянной постройки представленный вариант считается лучшим. Для других видов материалов он также подходит.

Подготовка

Монтаж сэндвич-трубы своими руками выполняется по определенной технологии. Она включает в себя несколько этапов. Сначала потребуется сделать чертеж. Для этого проводят соответствующие замеры, продумывают необходимые детали.

После создания плана, можно приобрести необходимое количество материалов. Также следует подготовить все необходимые в работе инструменты. Далее производится сборка конструкции и ее установка на кровле.

Для изготовления подобной системы потребуется приобрести лист для внутренней части трубы из нержавейки, теплоизоляцию и внешний лист для трубы, который может быть из оцинкованной стали, латуни или меди. Выбору материалов необходимо уделить особенное внимание. От этого будет зависеть функциональность и долговечность дымохода.

Выбор материалов

Изучая вопрос, как сделать сэндвич-трубу своими руками, необходимо ответственно подойти к выбору материалов. Внутренний участок трубы должен быть изготовлен из листа нержавейки. Этот материал при нагреве минимально меняется свои размеры, не деформируется. Оцинкованную сталь лучше использовать только для внешней части трубы. Для этого также может подойти латунь или медь.

Утеплитель между двумя металлическими частями дымохода может быть выполнен из минеральной ваты. Это базальтовое волокно, которое отличается минимальной теплопроводностью. Его толщина может составлять от 25 до 60 мм. Этот материал экологически безопасен, не возгорается. Это отличный вариант для создания дымохода.

Также в качестве утеплителя может применяться керамзит или полиуретан. Нельзя использовать для крепежа, утеплителя и прочих элементов системы возгораемые материалы. Обычный заводской котел может нагревать систему до 120ºС. Но вот самодельная печь для бани, например, выдает температуру до 800ºС в дымоходе. Поэтому материалы необходимо выбирать очень тщательно.

Проведение расчетов

Монтаж дымохода из сэндвич-труб своими руками следует начать с расчетов. В соответствии с планом дома можно узнать расстояние дымохода до поверхности кровли. Однако важно правильно рассчитать параметры участка, который будет возвышаться над поверхностью крыши.

Если кровля имеет плоскую поверхность или минимальный наклон, дымоходная труба должна возвышаться над ней на высоту 50 см. Если же скаты покрыты воспламеняющимся материалом, этот показатель увеличивается в 2 раза. Труба должна быть в этом случае не менее 1 м.

Если дымоход расположен на расстоянии 3 м и более от конька кровли, нужно правильно определить линию его монтажа. Она проходит под углом 10º от центра крыши.

Также следует уделить внимание сечению трубы. Для котла мощностью 3,5 кВт подойдет дымоход сечением 14х14 см. Если этот показатель достигает 5 кВт, габариты должны составить 14х20 см. Если котел имеет номинальную мощность до 7 кВт, следует делать сечение 14х27 см.

Сборка трубы

Сделать сэндвич-трубу для дымохода своими руками достаточно просто. Подготовив все необходимые элементы, проведя расчеты, можно приступать к работе. Сначала со всех материалов нужно снять пленку. Если будет установлен котел заводского производства, можно использовать обычную стекловату. Но для самодельных печей крайне важно применять именно базальтовое волокно. Его после распаковки оставляют на 5 минут. Это позволит волокнам расправиться.

Стальную трубу (чаще всего цельная) потребуется обернуть слоем утеплителя. Внешняя часть дымохода может собираться из нескольких фрагментов. Оцинкованную сталь собирают при помощи небольших саморезов. Монтировать с их помощью потребуется как фрагменты, так и поверхность листа.

В некоторых случаях стальные листы соединяют при помощи сварки. Важно обеспечить высокую герметичность системы. В этом случае она будет эффективной и безопасной. В том месте, где труба будет проходить сквозь кровлю, необходимо оснастить специальный короб. Его наполняют керамзитом или иным негорючим материалом.

Соединение дымоходных труб

Знать, как изготовить сэндвич-трубу своими руками, недостаточно. Важно правильно установить представленную конструкцию на кровле. Для этого потребуется приобрести специальные переходники. Трубу с меньшим диаметром вставляют в расширение предшествующего участка дымохода. Такой способ соединения позволяет избежать появления сажи внутри системы.

Если дымоход будет проходить через стену, нужно разобрать место для проведения этого процесса. Этот участок потребуется укрепить. Далее собирается наружный кронштейн. К нему крепятся специальные конструкционные элементы, которые позволят легко переместить тройник в процессе крепления дымоходной трубы.

Стену, через которую будет выполняться монтаж, можно закрыть листом фанеры толщиной 10 мм. По его периметру устанавливается лист асбеста. На этот слой также потребуется смонтировать пластину из оцинкованной стали. Все слои укрепляют шурупам в том месте, где будет проходить труба. Кронштейн следует покрасить. Далее трубу продевают в подготовленное отверстие.

Установка через крышу

Можно выводить сэндвич-трубу для дымохода своими руками через крышу. Изнутри к созданному отверстию следует прикрепить лист оцинкованной стали. Его крепят только после того, как труба будет выведена на крышу. При необходимости его можно будет завести под край материала кровли.

Если труба будет высокой (более 1 м), нужно продумать систему распорок. В противном случае такая система будет ненадежной. Также применяются обжимные хомуты. Это позволит избежать наклона трубы от ветра. При установке распорок следует учесть розу ветров в данной местности.

Если кровля выполнена из битума или рубероида, материал дополнительно защищают от возгорания. Для этого устанавливают над покрытием дефлектор. Он имеет в своей конструкции сетку-гаситель.

Стыки трубы не должны проходить в материале потолка или кровли. Это самые пожароопасные места дымохода. Собственник дома должен иметь возможность контролировать стыки.

Крепление

Сэндвич-трубу своими руками нужно правильно зафиксировать. Все колена, тройники и стыки нужно затянуть хомутами. Особенно важно учитывать высоту дымохода. Такие конструкции необходимо правильно фиксировать, укреплять.

В местах соединения сэндвич-труб затягиваются хомуты. Если есть тройники или переходники, потребуется применять два монтажных элемента.

Опоры можно создать из уголков 50, 30 мм. Также важно применять термостойкий герметик. Это вещество предотвращает попадание воздуха в трубу. Если не обеспечить герметичность системы, тяга в ней будет недостаточной. В помещение может попасть угарный газ.

Завершительный этап

Сэндвич-труба своими руками должна быть правильно смонтирована. Следует учесть, что расстояние всего дымохода должно составить в общей сложности 5-6 м. Расстояние замеряется от оголовка до колосника. Герметиком потребуется обработать все стыки. Также пространство между двумя трубами сверху нужно обработать представленным средством. Окружность с утеплителем не должна оставаться открытой.

Трубы обрабатывают как внутри помещения, так и снаружи. Также следует герметизировать стыки на наружной стороне дымохода. Причем после запуска системы все места соединений нужно тщательно проверить. При наличии утечек, стыки еще раз обрабатывают герметиком, который выдерживает температуру нагрева до 1000 ºС.

Изучив, как собрать сэндвич-трубу своими руками, можно создать дымоход самостоятельно в соответствии со строительными нормами. При этом удастся сэкономить средства семейного бюджета, смонтировать прочную, долговечную систему, которую не потребуется реставрировать еще много лет.

fb.ru

Сэндвич-труба для дымохода своими руками: инструкция по монтажу

Утепленные системы для дымоудаления, именуемые «сэндвич-дымоходами», приобрели широкую популярность.

Они не только имеют привлекательный дизайн, но и чрезвычайно функциональны: легко монтируются, обеспечивают хорошую тягу и отлично противостоят воздействию высоких температур и кислот.

Что же представляют собой эти системы, и как устанавливается сэндвич труба для дымохода своими руками?

Конструктивные особенности сэндвич-дымохода

Устройство данной системы проста: берется труба из высококачественной нержавеющей стали, кислотостойкой и способной работать в высокотемпературных режимах, оборачивается минераловатным теплоизолятором (обычно базальтовым). Затем вся конструкция помещается в еще одну трубу, уже из стали оцинкованной, играющую роль защитного кожуха.

У систем заводского изготовления есть ряд преимуществ:

1. В ассортименте помимо труб имеются все необходимые элементы, которые только могут потребоваться при сборке дымохода любой конфигурации: отводы и тройники, ревизии и сборники конденсата, вспомогательные элементы для пересечения стен, перекрытий и кровли, а также крепежные кронштейны и многое другое.
2. Все детали идеально подогнаны друг к другу и сконструированы таким образом, что их можно быстро и легко собрать в прочную и герметичную систему. К примеру, каждый элемент с одной стороны несколько заужен, благодаря чему его можно просто вставить в соседнюю деталь и надежно в ней зафиксировать.

Как и любые изделия, выпускаемые в заводских условиях, сэндвич-дымоходы имеют безупречный внешний вид, чего при самостоятельном изготовлении добиться крайне сложно.

СНиП и технические характеристики базальтового теплоизолятора

Правила устройства дымоходов изложены в СНиП «Отопление, вентиляция и кондиционирование». Одно из них гласит: в системах с естественной тягой длина горизонтальных участков не должна превышать 1 м.

Также СНиП предписывает оснащать такие сооружения теплоизоляцией с целью обеспечения хорошей естественной тяги. В сэндвич-дымоходах для этого применяют вату из базальтового волокна, которая:

1. Имеет низкий коэффициент теплопроводности.
2. Хорошо переносит воздействие высоких температур и кислот.

Важную роль играет экологическая чистота материала.

Сэндвич трубы с теплоизолятором

Предварительные расчеты

Нормативы определяют минимальную площадь сечения дымоотводящего канала, которая составляет:

• для котлов мощностью до 3,5 кВт: 196 кв. см;
• от 3,5 до 5,2 кВт: 280 кв. см;
• от 5,2 до 7 кВт: 378 кв. см.

Толщина теплоизолятора может составлять от 25 до 60 мм. Она подбирается соответственно температурному режиму, в котором будет работать дымоход.

Также перед закупкой всех компонентов необходимо определиться с длиной дымохода.

Расчет длины

При оценке необходимой длины нужно учитывать следующие правила:

1. Оголовок дымохода должен располагаться на высоте 5 метров и выше над землей.
2. Для крыш с покрытием из горючих материалов высота оголовка дымохода над коньком или плоской кровлей должна составлять 1 – 1,5 м.

При наличии на кровле негорючего покрытия оголовок дымоотводящей трубы размещают:

• на плоской крыше без парапета – на 0,5 м выше покрытия;
• на скатной крыше или плоской с парапетом: при близком расположении к коньку или парапету (до 1,5 м) – на 0,5 м выше конька (парапета).

На расстоянии 1,5-3,5 м от конька (парапета) на негорючей кровле оголовок располагают на той же высоте, что и конек (парапет).

Если расстояние от конька (парапета) до дымохода более 3-х м, узел обустраивают ниже конька (парапета), но на таком уровне, чтобы плоскость, проведенная через конек (парапет) и оголовок трубы имела наклон в 10 градусов относительно горизонтали.

Месторасположение

Дымоход рекомендуется размещать с таким условием, чтобы он:

• включал как можно меньше горизонтальных элементов;
• как можно большей частью находился внутри отапливаемого помещения;
• не соприкасался с горючими элементами, в том числе являющимися частью строительных конструкций.

Вертикальный дымоход после монтажа

Дымоход не должен контактировать с инженерными коммуникациями, особенно электропроводкой и трубами газоснабжения.

Монтаж дымохода из сэндвич труб своими руками

При монтаже системы придерживайтесь следующих правил:

1. Сборку следует начинать от теплогенератора.
2. Применение сэндвич-элементов для непосредственного подключения к теплогенератору не допускается.
3. Шаг крепления к стене должен составлять 2 м. В обязательном порядке закрепляются все отводы и тройники.

На оголовке дымохода должен быть установлен дефлектор, назначением которого является защита от попадания в трубу осадков и предотвращение запирания продуктов горения сильным ветром.

Дымоход в перекрытии

Соединение деталей

При соединении элементов их внутренние трубы заводятся одна в другую. Если последующий по ходу движения дыма элемент вставляется в предыдущий, такое соединение называют «по конденсату». Оно позволяет влаге легко стекать вниз и исключает ее попадание через швы в теплоизолятор.

Если же наоборот – предыдущий в последующий, тип соединения называется «по дыму».

Оно максимально благоприятствует истечению продуктов горения.

Обычно до тройника, служащего для отвода конденсата, систему собирают «по дыму», а после него – «по конденсату». Наружная труба предыдущего элемента всегда заводится внутрь наружной трубы последующего.

Место соединения внутренних труб следует герметизировать при помощи термостойкого герметика, рассчитанного на температуры свыше 1000 градусов. Затем его стягивают хомутом из оцинкованной стали, который фиксируется болтами или проволокой.

После сборки элементы скрепляются один с другим посредством фланцев, байонетного соединения либо «холодового моста».

Установка любого котла предполагает наличие дымохода. В чем преимущества коаксиального дымохода для газового котла и как правильно осуществляется его монтаж, вы узнаете на нашем сайте.

Какие характеристики нужно учитывать при выборе настенного газового котла, читайте тут.

Отопление частных домов чаще всего осуществляется газом, так как это самый экономичный способ обогрева помещения. В этой статье https://microklimat.pro/otopitelnoe-oborudovanie/kotly/odnokonturnyj-gazovyj-kotel-dlya-chastnogo-doma.html поговорим об одноконтурных газовых котлах: рассмотрим принцип работы и особенности выбора прибора.

Вывод дымоходной трубы

Место пересечения трубой наружной ограждающей конструкции – кровли или стены – следует правильно оформить. Рассмотрим оба варианта:

Через стену

Снаружи на стене необходимо закрепить кронштейн, к которому привинчиваются два уголка. Лежащий на уголках тройник удобно будет смещать из стороны в сторону – это потребуется при монтаже.

В самом дымоходе между деталями нужно закрепить специальные элементы, которые называются посадочными для кронштейна.

В проеме стены устанавливается гильза (ее еще называют разделкой), поставляемая в комплекте.

Она предназначена специально для организации прохода трубы через стены и перекрытия. Пространство между гильзой и стеной забивается минераловатным утеплителем.

Перед установкой трубы проем с наружной и внутренней стороны закрывается листами из негорючего материала, в которых проделаны отверстия для дымохода. После этого можно прокладывать сэндвич-трубу.

Труба по месту прохода через стену должна быть цельной, стыковать здесь отдельные элементы нельзя: все места соединений должны поддаваться визуальному контролю.

Через кровлю

Выпуск через кровлю оформляется посредством специального элемента – крышной разделки.

Ее конфигурация зависит от уклона крыши – его нужно указать при оформлении заказа.

Разделка устанавливается снаружи проделанного в кровле проема, в то время как изнутри он перекрывается листом из стали или прочих негорючих материалов с отверстием для прохода трубы.

После монтажа разделки на дымоходе фиксируют регулируемый фартук, который призван защитить все швы и места примыканий деталей от атмосферных осадков.

Крепление дымохода

Для крепления дымохода к стене используются хомуты и кронштейны, устанавливаемые через каждые 2 м.

Тройники крепятся посредством особых кронштейнов, называемых опорными.

На них приходится нагрузка от веса всей конструкции.

При значительной продолжительности наружного участка сэндвич-дымохода, возвышающегося над крышей, его нужно закрепить при помощи растяжек.

Для того чтобы система отопления не требовала ремонта долгие годы, нужно правильно выбрать и установить трубы для отопления. Какие лучше выбрать? Рассмотрим изделия из стали, пластика, меди и оценим их плюсы и минусы.

Принцип работы системы отопления с естественной циркуляцией разберем по этой ссылке.

Видео на тему

microklimat.pro

Монтаж дымохода сэндвич своими руками

Своим названием дымоходы типа «сэндвич» обязаны особенностям устройства их трубы, которая представляет собой комбинацию из внутреннего и наружного каналов с проложенным между ними слоем теплоизоляции. Всем тем, кто хотел бы узнать о том, как соединить сэндвич трубы обязательно следует ознакомиться с их конструкцией.

Конструкция дымохода

Характеристики дымохода

Основные отличия дымоходных изделий от различных производителей связаны с техническими характеристиками трубных каналов и с видом материала, используемого в качестве теплоизоляционной прокладки.

В большинстве изделий этого класса внутренняя труба изготавливается из «нержавейки», в то время как материалом для внешнего трубного канала служат обычно более дорогие медь или латунь. Кроме того, эти конструкции отличаются диаметром входящих в их состав труб, а также толщиной слоя теплоизоляции. Дымоходы в различном исполнении могут отличаться также и теми температурными режимами, в которых протекает их нормальная эксплуатация.

В качестве утеплителя в сэндвич конструкциях используется минеральная вата, которая по своим физическим характеристикам напоминает хорошо известное асбестовое волокно.

Толщина теплоизоляционной прокладки из ваты может составлять от 30 до 60 мм, что обеспечивает необходимую устойчивость конструкции к воздействию агрессивных сред и повышенных температур.

Сэндвич дымоход

К числу несомненных достоинств сэндвич-дымоходов можно отнести следующие их замечательные свойства:

• снижение вероятности образования конденсата до минимума;
• низкая степень загрязнения дымохода сажей;
• повышенный уровень пожаробезопасности;
• привлекательный дизайн;
• малый вес конструкции.

Лёгкость конструкции дымохода типа «сэндвич» позволяет обходиться без фундаментного основания, что является ещё одним подтверждением её несомненных достоинств.

Подготовка к монтажу

Обустройство отверстия в перекрытии

Подготовительные мероприятия в данной ситуации сводятся к защите мест прохождения дымохода через межэтажные перекрытия. Для безопасной прокладки труб на таких участках применяется особый конструктивный элемент (так называемый «проходной патрубок»), порядок монтажа которого выглядит следующим образом:

1. Перед установкой патрубка последний должен быть тщательно подготовлен (закрыт снаружи слоем термоизоляционного материала, размещаемого вдоль его стенок).
2. После этого осуществляется изоляция внутренней полости патрубка и подготовка его к установке. С этой целью сначала производится разметка места его прокладки в потолке, а затем вырезается проём требуемого размера.
3. Сразу же вслед за этим в зоне контакта патрубка с перекрытием укладывается наружный теплоизоляционный слой, после чего монтируется сам патрубок.
4. С целью дополнительного отвода тепла между патрубком и основной трубой необходимо предусмотреть небольшой воздушный зазор.

Стыковка элементов дымохода в местах их прохода через перекрытия категорически запрещена.

Сборка дымохода

Схема сборки дымохода

Особенности монтажа дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

Монтаж элементов конструкции производится снизу вверх, т.е. от источника тепла по направлению к выходу дымохода.

При сборке очередная секция внутренней трубы вставляется в уже смонтированную часть, в то время как внешняя трубная заготовка просто одевается на предыдущую. Подобный порядок сборки конструкции позволит вам обеспечить защиту дымоходного канала от проникновения в него посторонней влаги.

Ко всему сказанному следует добавить, что при монтаже дымохода «сэндвич» может быть выбран один из вариантов размещения выходной части над плоскостью кровли.

Трубы дымохода на крыше – схема

Особенности монтажа

Короб для перекрытия

При монтаже дымоходов рассматриваемого нами типа необходимо учесть ряд особенностей следующего плана:

1. Герметизация основных каналов обеспечивается за счёт использования специального герметика, рассчитанного на температуру 100 градусов.
2. Для надёжного крепления всех элементов конструкции (трубных колен, тройников и т.п.) применяются хомуты специальной формы. Для фиксации основания дымоходного канала на стене используются типовые кронштейны, устанавливаемые обычно через каждые два метра.
3. Длина горизонтальных участков конструкции дымохода не должна быть более 1-го метра.

С целью обеспечения возможности регулярной прочистки труб от накопившейся за время эксплуатации гари дымоход должен оборудоваться специальным отверстием с дверцей (так называемой «ревизией»).

Видео

Подробную инструкцию по установке дымохода сэндвич и его особенностях смотрите в следующем видеоматериале:

Фото

Схема внутренней установки дымохода сэндвич

Схема наружного монтажа дымохода

Проход дымохода через перекрытие

Элементы дымохода сэндвич

Дымоход в перекрытии

kakpravilnosdelat.ru

видео-инструкция по монтажу своими руками, устройство, стоимость, схема, производители, фото и цена

Если говорить об удобстве монтажа и безопасности эксплуатации, то сэндвич труба для дымохода — своими руками сооруженная, будет самым оптимальным вариантом для вашего загородного дома или дачи. Дымоходы такого типа обладают целым рядом преимуществ, это почти полное отсутствие сажи на стенках, а, следовательно, повышенная пожаробезопасность.

К тому же, там не собирается конденсат и его очень легко обслуживать. Благодаря своим характеристикам такое устройство идеально подходит для деревянных зданий, например, бани, о чём и пойдет речь ниже. А в качестве дополнительного материала мы продемонстрируем вам видео в этой статье.

Возможная схема дымохода из сэндвич труб

Этапы монтажа

Примечание. Монтаж сэндвич труб предполагает применение термостойкого герматика для стыковки, чтобы не возникло подсоса воздуха. В противном случае это повлечёт за собой понижение тяги и качества теплоотдачи самой печи.

Устройство трубы

Сендвич в разобранном виде и целиком

• На верхней фотографии вы видите устройство дымохода из сэндвич труб, точнее, самой трубы — это (слева направо) базальтовая вата (из расплавов вулканических образований), которая служит набивкой, далее — внутренний цилиндр и гильза, а на заднем плане видна заглушка. Цилиндры выполнены из жаропрочной нержавеющей стали без добавления присадок М 430 (не аустенитная) — это наиболее дешёвый сплав из всех качественных марок и он полностью соответствует тем нагрузкам, которые будут оказываться на него в дальнейшем.
• Также для дымоходов такого типа может быть использована аустенитная сталь, но при этом цена конструкции вырастает, примерно в полтора раза, но вместе с ней растёт и коррозийная устойчивость. Помимо этого на стоимость дымохода из сэндвич труб будет влиять бренд, но следует отметить, что торговая марка не имеет прямого отношения к качеству продукции, поэтому, в первую очередь внимание нужно обращать на металл, а не на фирменную надпись.
• Внешний цилиндр (толщина металла 0,5 мм) может быть использован, как для сэндвича, так и для газовых дымоходов, а преобразование листа металла в цилиндр происходит при помощи роликовой сварки. Внутреннюю гильзу (толщина листа 0,8-1,0 мм) варят электродом без покрытия (проволока) и в зависимости от обстоятельств, это может быть аргонная или дуговая сварка.

Примечание. В качестве набивки производители сэндвич трубы для дымохода обычно применяют именно базальтовую вату типа «PAROC». Преимущество такого материала состоит в том, что при его изготовлении не используются смолянистые связующие, которые разрушаются при нагреве и мат превращается в песок.

Установка через стену

Конструкционные элементы для сборки

Существует также множество причин для того, чтобы осуществлять монтаж дымохода из сэндвич труб через стену, а не через потолок, и в этой ситуации вам помогут различные переходники для сборки конструкции. Эти элементы вы видите на верхней фотографии — угловые переходники, проходные муфты, тройники и четверики для труб.

Этапы сборки

В первую очередь для сборки трубы вам нужно будет разобрать стену и укрепить периметр проходного отверстия, а также обшить его оцинкованной листовой сталью для пожаробезопасности.  После этого — собрать наружный кронштейн и приделать к нему два уголка в качестве полозьев для свободного скольжения тройника.

Для соблюдения той же пожаробезопасности в непосредственной близости от трубы, нужно закрыть саму стену и для этого можно использовать 10-миллиметровую фанеру или ОСП такой же толщины, а поверх него по всей площади прикрутить саморезами лист из асбеста.

Поверх асбеста же прикручивается оцинкованный листовой металл (листы обычно имеют 2000×1200 мм в периметре). В листе также нужно будет вырезать квадратное отверстие для проходника, а сам проходник вскрыть лаком по металлу для защиты от коррозии.

Примечание. При монтаже металлического дымохода сквозь стену используется метод называемый «уступкой». Это означает то пространство, которое в обязательном порядке нужно оставить между трубой и стеной.

Установка через крышу

Защита ближней стены и потолка

Как и многие устройства подобного типа, монтаж дымохода из сэндвич труб — своими руками осуществляется снизу вверх, то есть, от нагревательного прибора (печки) через потолок или через стену. При сборке конструкции обратите внимание на концы цилиндров — с одной стороны они обязательно заужены, что даёт возможность монтировать конструкцию, вставляя трубы одна в другую, что на практике выглядит очень легко.

Этапы монтажа через крышу. Фото

В крыше (потолке и кровле), точно так же, как и в стене, вам нужно проделать отверстие закрыть его листом оцинкованного металла, предварительно подложив под него асбест для соблюдения пожаробезопасности конструкции. Снаружи оцинковку (в зависимости от кровельного материала) вы либо загибаете поверх лицевой кровли, либо заводите концы под неё, но в любом случае обязательно (после монтажа трубы) закрепите лист саморезами.

Если вы строите баню, то крыша там чаще всего плоская (односкатная) и высота дымохода должна быть не менее метра от верхней точки ската, а для двухскатной крыши нужно подняться хотя бы на 30 см выше конька.

Когда дымоход имеет высоту более метра, то это очень хорошо — так как увеличивается тяга, но одновременно с этим растёт его парусность, следовательно, понижается сопротивляемость ветру. В таких случаях трубу укрепляют растяжками, которые крепятся к хомуту в верхней части дымохода.

Для увеличения тяги на верхний конец дымохода монтируют дефлектор, но если лицевая кровля сделана их горючих материалов, например, битумная черепица, то дефлектор доукомплектовывается искрогасителем. Это такая мелкая стальная сетка, которая не позволяет горящим частичкам топлива вылетать наружу.

Крепёж

Крепёжные работы

Полная длина дымохода от колосника до дефлектора не должна превышать 5-6м. Для стыковки обязательно пользуйтесь жаростойким герметиком (не менее 1000⁰C), а после сборки не забудьте снять защитную плёнку.

Чтобы максимально облегчить обслуживание трубы при её эксплуатации, в неё врезается ревизия — это проходной тройник с дверцей сбоку, через которую в дальнейшем можно будет осуществлять чистку.

Опорный кронштейн для дымохода можно сделать самостоятельно — для этого понадобятся стальные уголки 50×30 мм, болгарка и дрель для высверливания отверстий под болты. Раму кронштейна можно собрать с помощью болтов М10 или скрепить электросваркой.

Заключение

При наличии всего нужного материала осуществить монтаж сэндвич дымохода своими руками достаточно просто, если вы будете соблюдать все инструкции от завода-изготовителя. Гораздо больше трудовых затрат будет вами израсходовано на проделывание отверстий в потолке или стене и обшивке их защитными материалами (см.также статью «Напорные полиэтиленовые трубы – изучаем все их особенности»).

gidroguru.com
