Подключение варочной панели к электросети самостоятельно

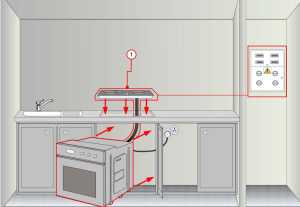

Интегрированные в столешницу электрические варочные панели (ВП) отличаются по принципу подключения от монтажа обыкновенного кухонного электрооборудования. Во-первых, они являются более мощными потребителями, поэтому выставляются особые требования к прокладываемому токопроводящему кабелю. Во-вторых, электропанели не оснащаются обыкновенным шнуром с вилкой, который нужно просто вставить в розетку.

Именно поэтому, подключение варочной панели к электросети требует тщательного соблюдения инструкции и общих электромонтажных норм. В противном случае техника будет работать некорректно или выйдет со строя.

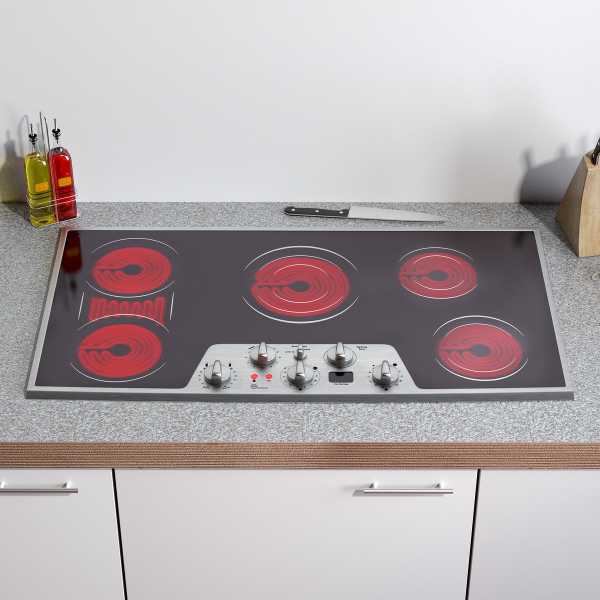

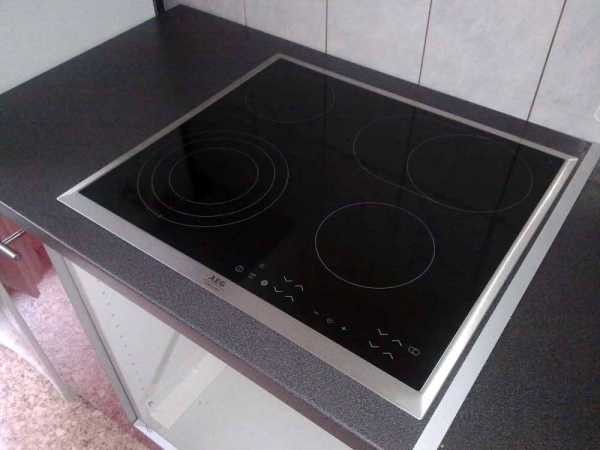

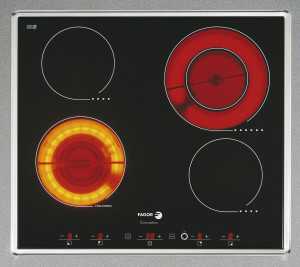

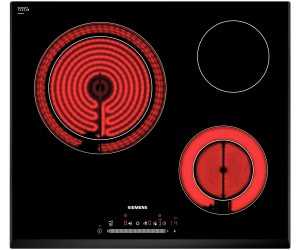

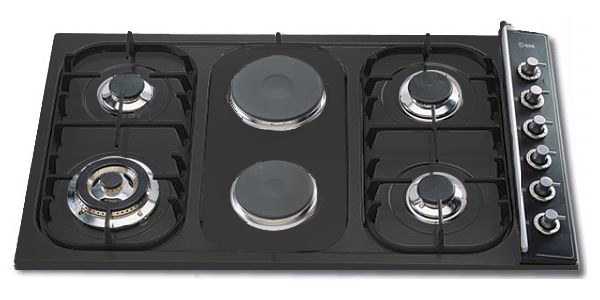

Установленная ВП

Содержание статьи

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

кабель для прокладки линии;
автоматический выключатель;
розетку;
вилку;
гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

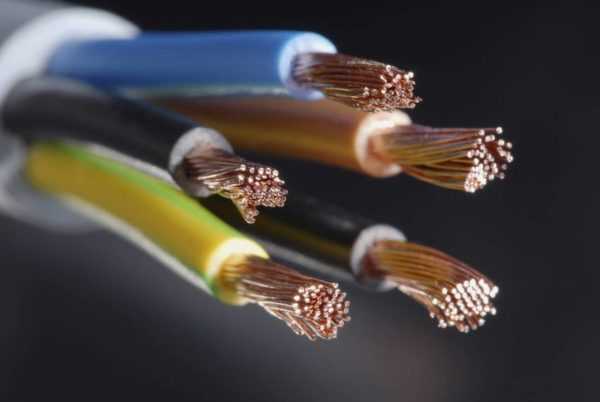

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

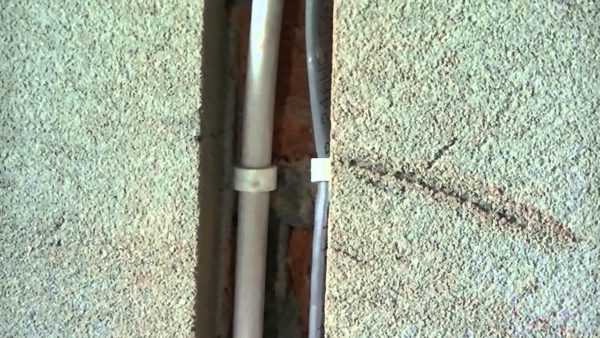

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВт	Сечение жил, мм2
	1-фазная сеть	3-фазная сеть
3-5	2,5	1,5
5-7,5	4	2,5
7,5-10	6	2,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

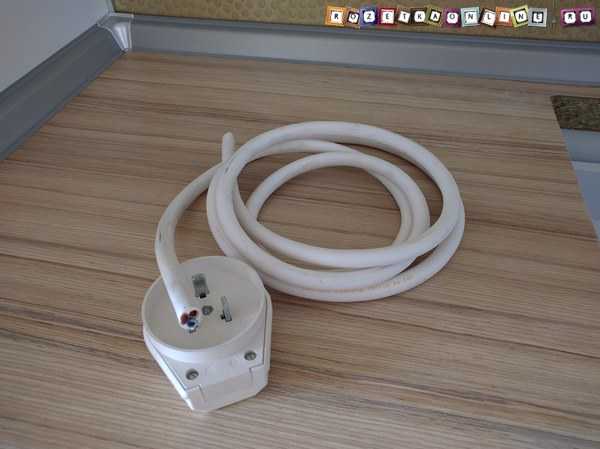

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

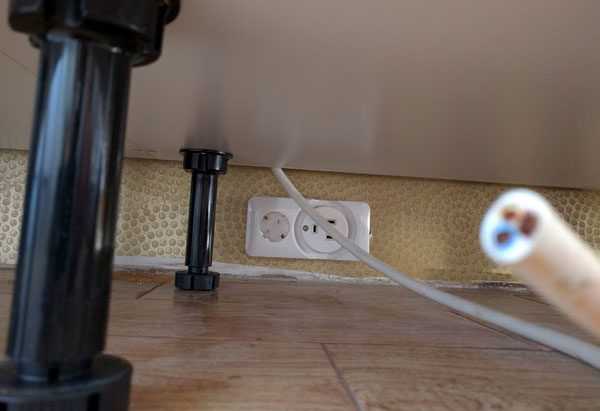

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

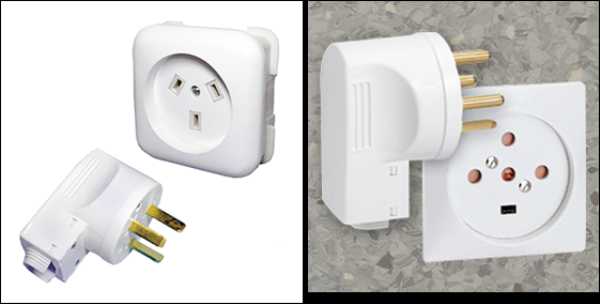

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

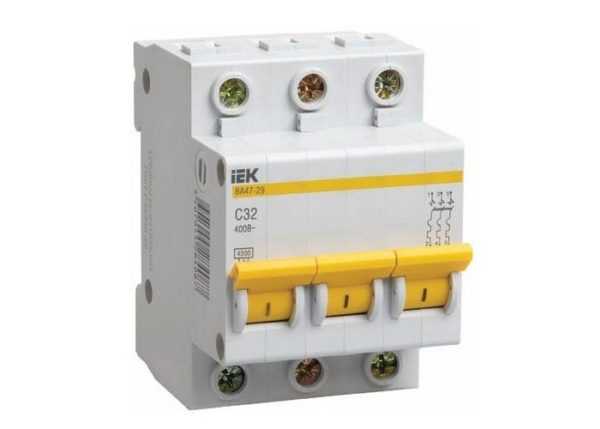

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, А	Мощность цепи
	220В	360В
5	1.1	2.6
6	1.3	3.2
8	1.7	5.1
10	2.2	5.3
16	3.5	8.4
20	4.4	10.5
25	5.5	13.2
32	7	16.8
40	8.8	21.1

Видео — Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

Прокладка электрокабеля от щита.
Подключение розетки.
Установка автоматического выключателя и присоединения провода.
Подключение гибкого кабеля к электроплите.
Присоединение к концу удлинительного кабеля вилки.
Непосредственное включение и проверка работоспособности.

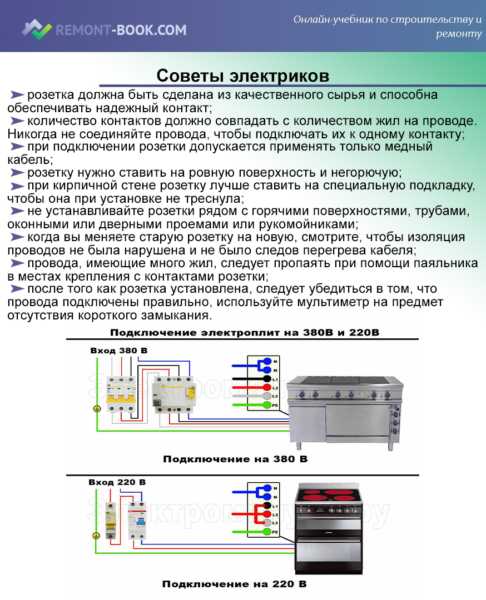

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

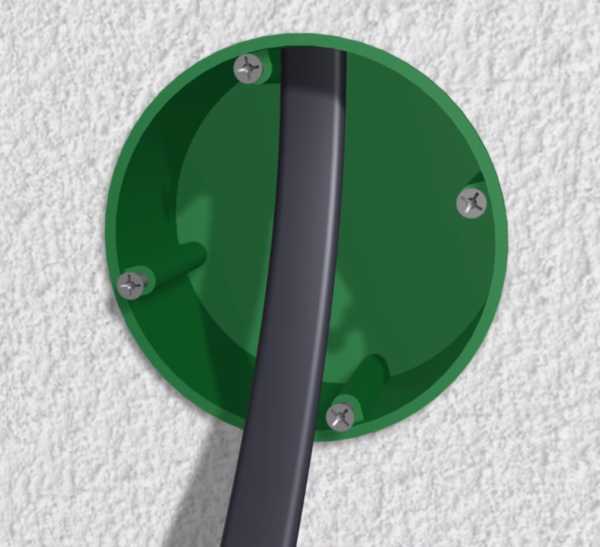

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

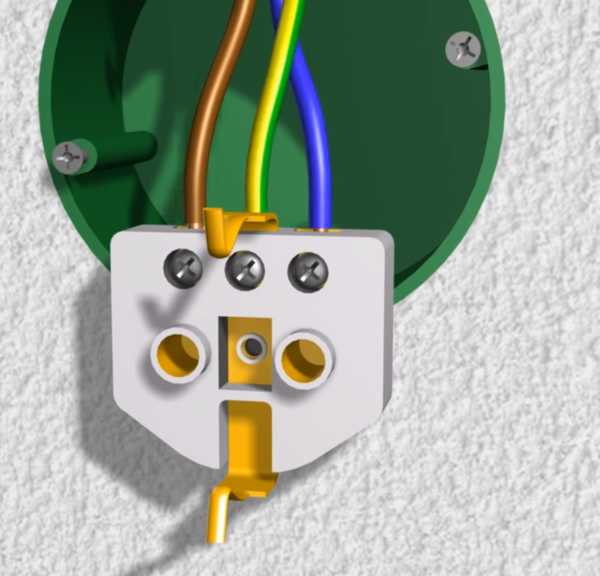

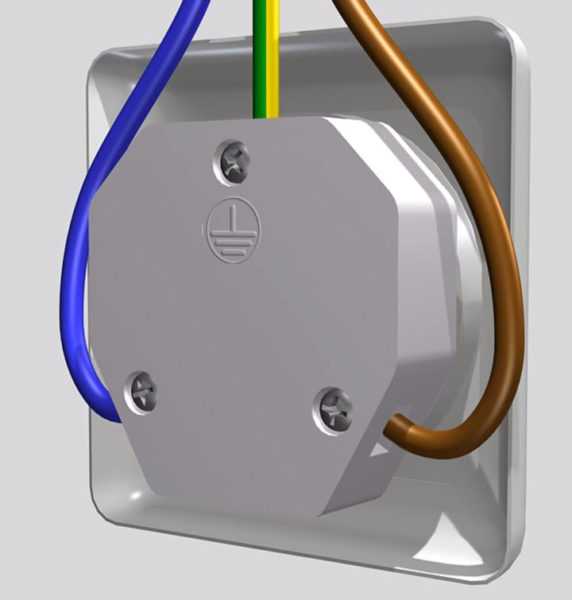

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Установка автомата в электрощит

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по

10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

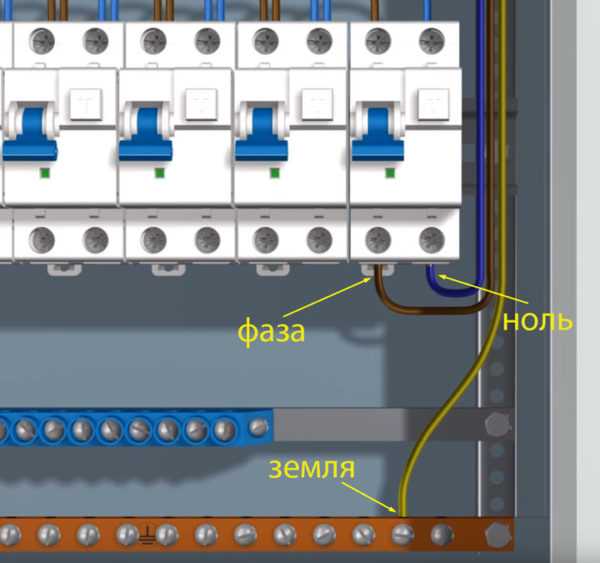

Установка автомата в щите

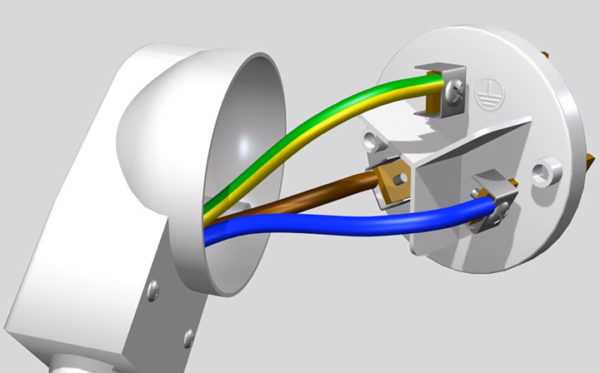

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

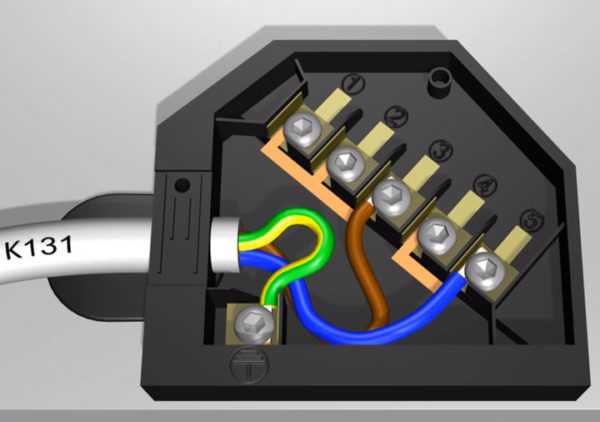

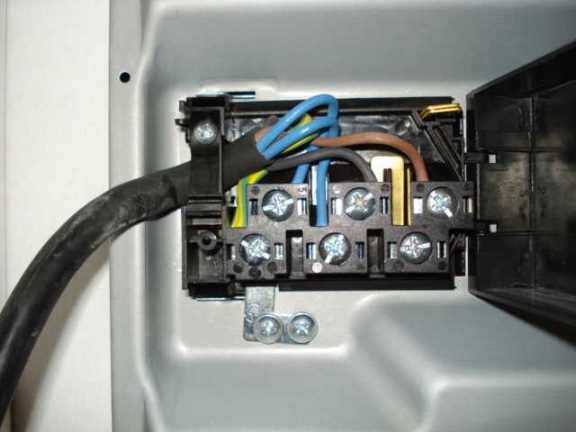

Монтажная коробка на обороте панели

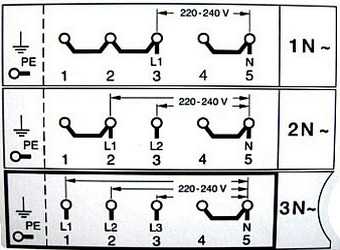

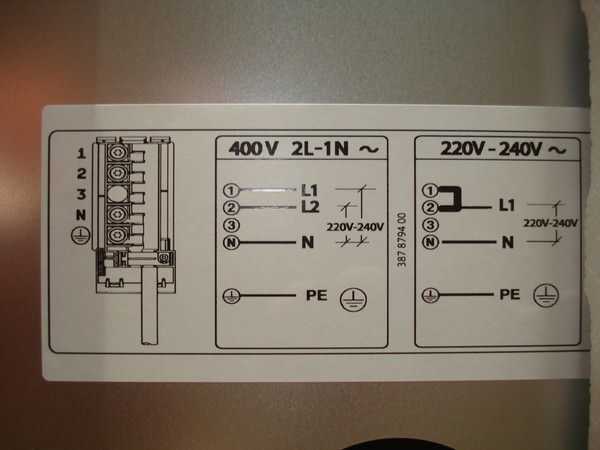

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

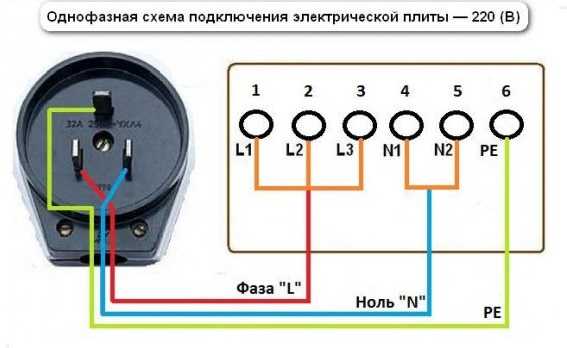

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

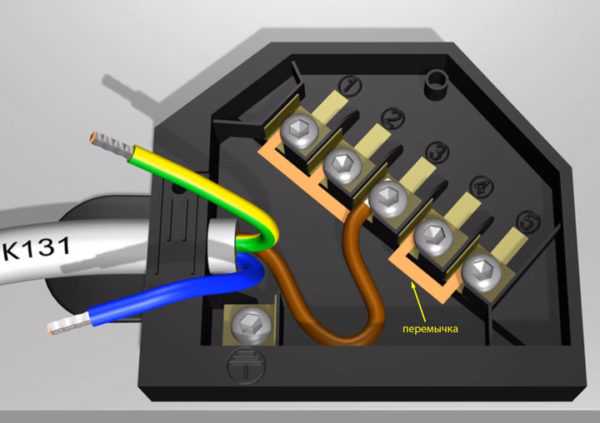

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

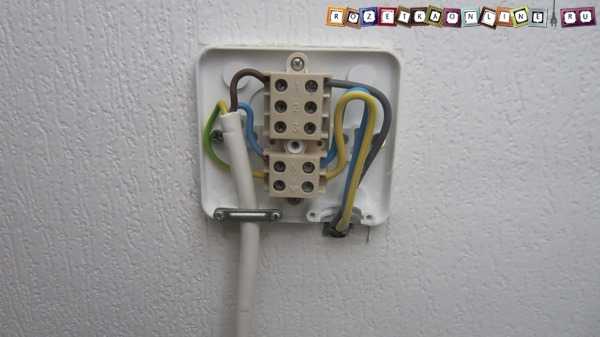

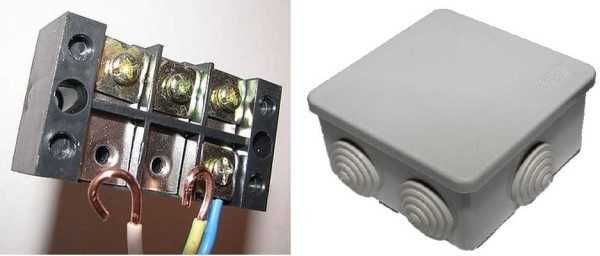

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

remont-book.com

Подключение варочной панели к электросети

Итак, после ухода монтажников кухни вы, коре всего, увидите следующую картину:

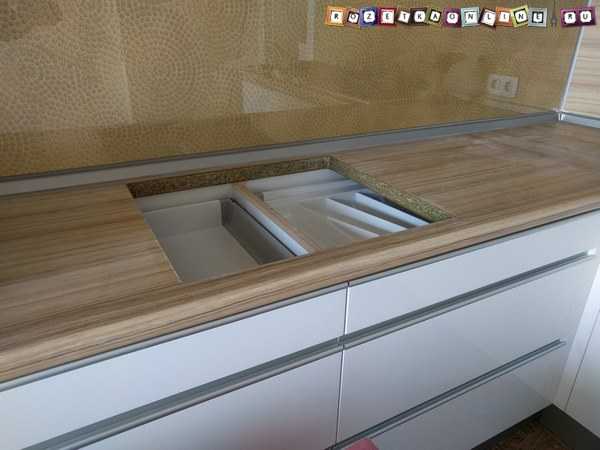

Либо же варочная поверхность будет вмонтирована в столешницу, но опять же не подключена к сети.

Сейчас мы вместе, пошагово, очень подробно рассмотрим все этапы подключения электрической варочной панели к сети, на примере модели Gorenje ECT6SY2W, чтобы вы могли подключить её сами.

В первую очередь узнаём, какие условия для подключения у нас имеются:

1. Какой электрический кабель проложен на кухню, его марку, сечение и количество жил? (Подробно, какой должна быть электропроводка для электроплиты или варочной панели, мы рассказывали ЗДЕСЬ)

На этом этапе мы выясняем, какой тип подключения нам доступен (Количество фаз, максимальная мощность и т.д.)

В нашем случае, для подключения заложен трехжильный кабель сечением 6мм.кв. Таким образом, нам доступно однофазное подключение плиты, с максимальной мощностью около 9кВт.

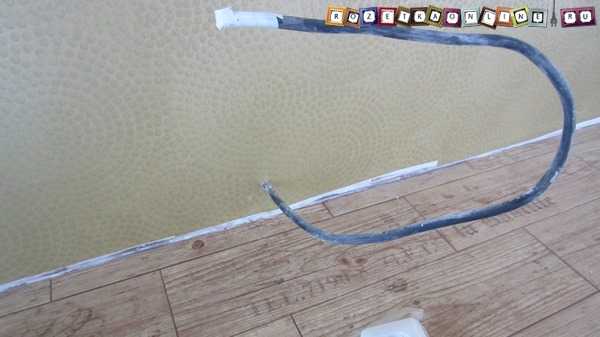

2. Смотрим как оформлен вывод электри.ческого кабеля из стены. Обычно бывает несколько вариантов:

— установлена силовая розетка

— установлена распределительная коробка, в которой прячется соединение

— сделан простой электрический вывод из стены

Таким образом решаем, как именно будем выполнять подключение.

В нашем случае, заранее установлена комбинированная розетка, включающая в себя и силовую розетку для электрической плиты и «евро» розетку для отдельной духовки. Подробнее о монтаже такой розетки мы писали ЗДЕСЬ.

Если у вас будет стоять распределительная коробка, посмотрите ЭТУ нашу статью, в которой подробно расписан аналогичный пример подключения электроплиты.

3. Переходим к осмотру варочной панели. В первую очередь, нас интересует доступные варианты подключения и наличие в комплекте поставки проводов для подсоединения к сети.

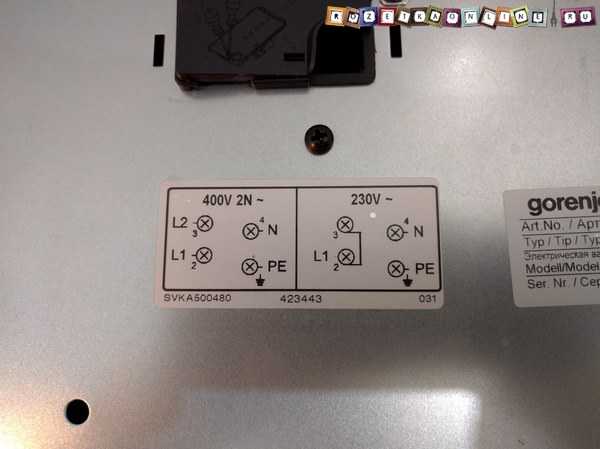

Для этого смотрим схему подключения, которая чаще всего располагается рядом с клеммной коробкой, на тыльной стороне.

Наша плита Gorenje поддерживает одно- и двухфазное подключение, это видно из схемы монтажа.

Кабеля для подключения варочной поверхности к сети в комплекте нет, поэтому его необходимо приобрести отдельно. Какой марки и сечения провод лучше купить, вы узнаете из ЭТОЙ статьи.

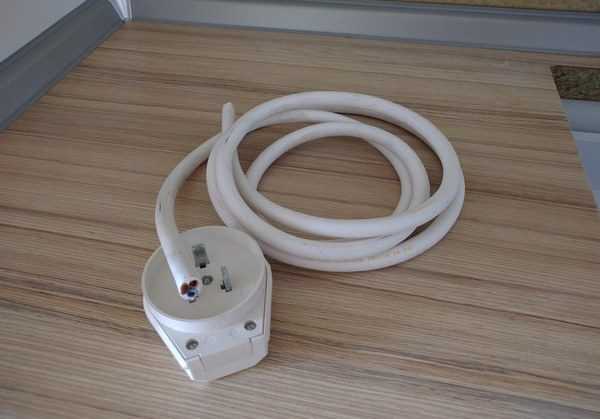

В нашем случае, мы будем использовать для монтажа трехжильный провод ПВС сечением 6мм.кв.

Кроме того, так, как у нас для подключения установлен силовой разъем — розетка, заранее подготавливаем шнур питания, устанавливая на него соответствующую силовую вилку, подробнее об этом читайте ЗДЕСЬ.

Выполнив все эти пункты, можно переходить непосредственно к подключению варочной панели. В нашем случае, необходимо подключить к ней трехжильный питающий провод ПВС с силовой вилкой на конце, которую затем просто воткнуть в розетку.

Главная сложность, в подключении варочной поверхности заключается в том, что очень важно не просто правильно подсоединить провода к разъемам плиты, но и грамотно организовать прокладку питающего кабеля.

У нас в примере, монтаж осложняется тем, что плита располагается в столешнице кухни на стыке напольных кухонных шкафов, при этом сразу под плитой находятся выдвижные ящики и места для прокладки провода остается очень мало. Кроме того, велика вероятность того, что кухонная утварь в выдвижных ящиках, может повредить кабель, в процессе эксплуатации кухни.

Поэтому, в первую очередь, нам необходимо продумать, как удачнее всего проложить провод. Розетка для плиты располагается в цоколе кухни (нижняя часть кухонного гарнитура, в месте расположения ножек напольных шкафов), кабель необходимо протянуть к ней.

Обычно, напольные кухонные шкафы устанавливаются не вплотную к стене, за ними всегда оставляют технологический зазор, вот там, и лучше всего проложить питающий кабель.

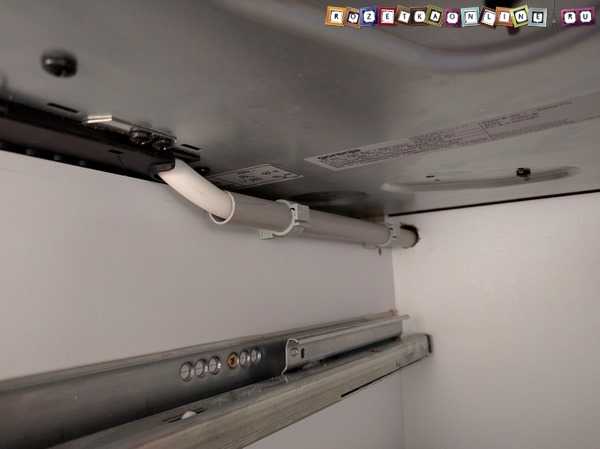

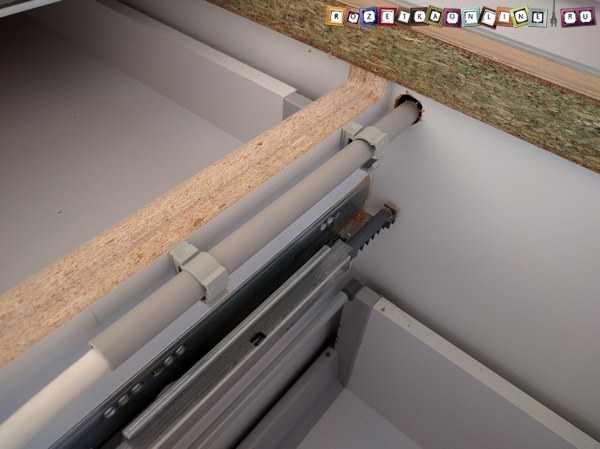

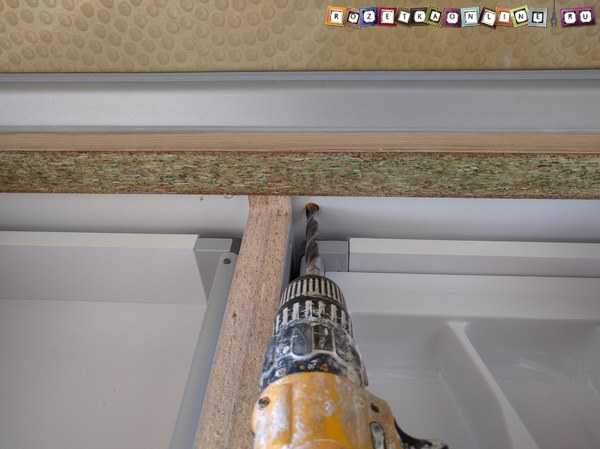

Для его защиты от повреждений, мы будем прокладывать провод в электротехнической ПВХ трубе, диаметром 16мм. Для этого делаем сквозное отверстие в задней стенке кухонного шкафа, как показано на изображении ниже.

После чего, устанавливаем варочную плиту на место и снимаем выдвижные ящики шкафа под ней, для того, чтобы удобнее было выполнять монтаж. Теперь становится видно, куда необходимо подвести питающий провод.

Замеряем длину защитной трубы и устанавливаем крепления для неё, прикручивая их к стенке шкафа. Далее, отрезаем кусок ПВХ трубы необходимой длины и фиксируем его в креплениях, предварительно проложив в нем питающий провод.

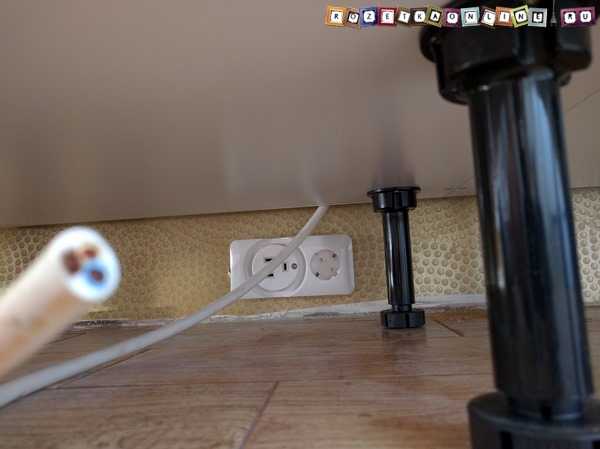

Второй конец провода, с силовой вилкой, подводится к розетке, в цоколе кухни. Если же ваша силовая розетка, обязательно читайте о том, как можно перенести розетку для электроплиты.

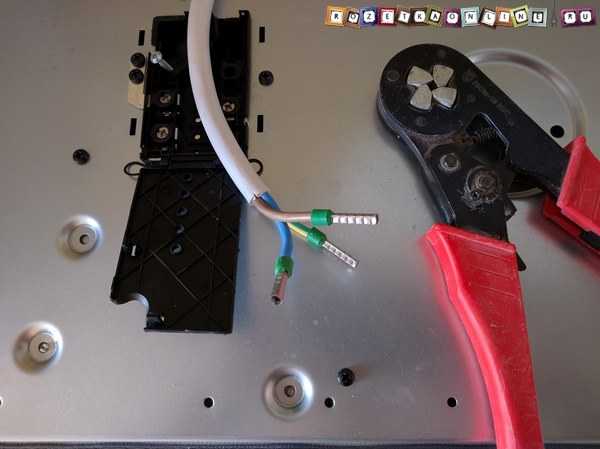

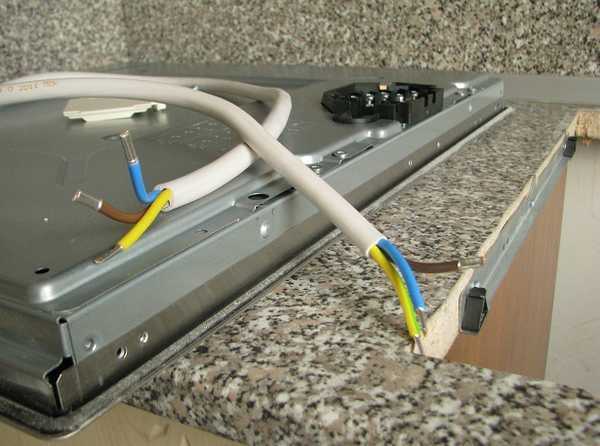

Подготавливаем провода к подключению к контактам варочной панели. Снимаем защитную изоляцию так, чтобы длины жил хватало для подключения к клеммам. За точку отсчета принимаем фиксатор-скобу, которым зажимается провод. Затем, нам необходимо снять изоляцию с жил, чтобы можно было подключить проводники в клеммам электроплиты.

Так как провод многожильный, крайне желательно обжать его, используя наконечники НШВИ или пропаять. Если же у вас нет для этого специализированного инструмента, продолжайте монтаж, только будьте особенно аккуратны с подключением проводов к клеммам.

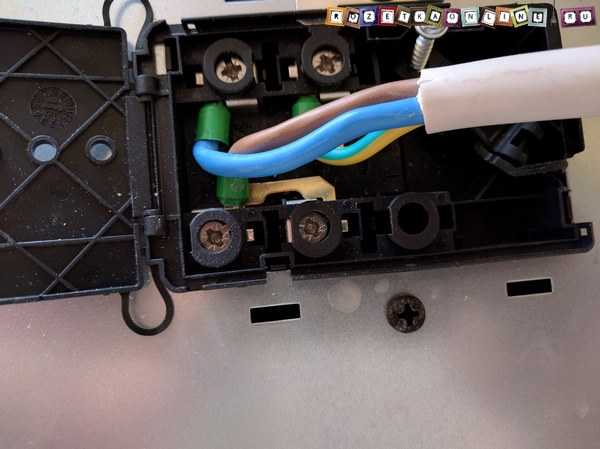

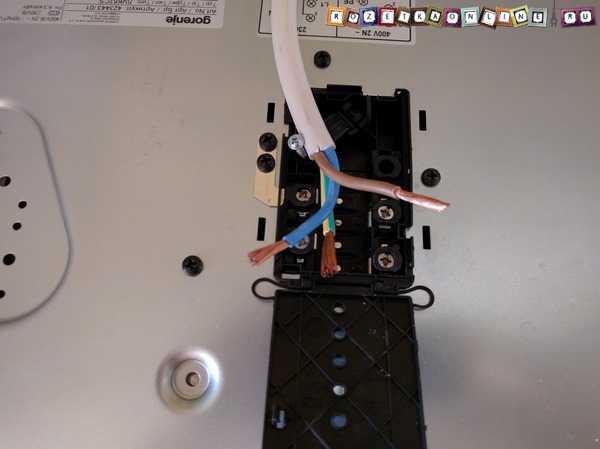

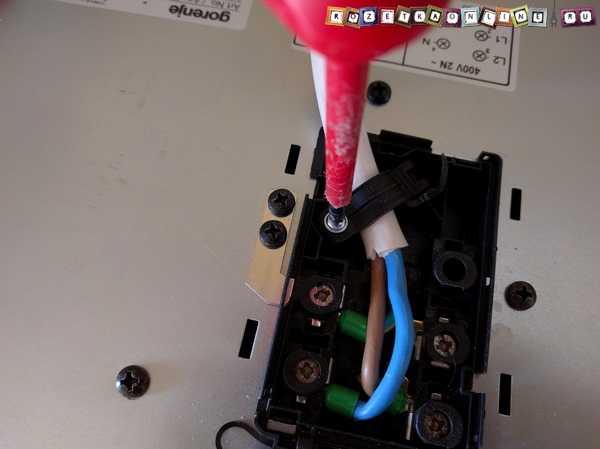

Приступаем к подсоединению проводов к контактам панели. Схема, представленная рядом с клеммной коробкой, сообщает о всех возможных способах подключения варочной панели Gorenje.

Панель поддерживает одно- и двухфазное подключение, но так как у нас однофазная подводка на кухню, мы выбираем однофазный вариант монтажа (правый вариант на схеме).

Согласно нему:

— Клеммы 2 и 3 соединяются перемычкой и к ним подключается фазу (КОРИЧНЫВЫЙ провод). (Перемычка находится в коробке подключения плиты)

— К клемме 4 подключается ноль (СИНИЙ провод).

— К клемме со значком заземления подключаем защитный ноль – заземление (ЖЕЛТО-ЗЕЛЕНЫЙ провод).

После чего, зажимаем провод скобой-фиксатором, как показано на изображении ниже. От надежности крепления провода напрямую зависит безопасность всех соединений в будущем.

Закрываем контакты подключения крышкой и устанавливаем варочную панель на место. На этом её подключение завершено.

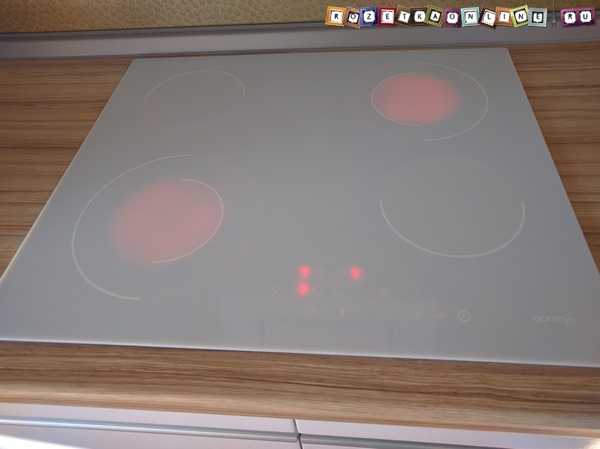

Теперь можно подсоединить силовую вилку к разъему розетки и включить варочную поверхность, проверив правильность подключения.

Как видите, ничего особо сложного в монтаже варочной панели нет и вы, вполне, обладая минимальными навыками и инструментом, сможете сделать это сами.

Если же у вас остались вопросы или замечания по подключению и монтажу варочной панели или вы столкнулись с проблемой не описанной в данной статье – обязательно пишите об этом в комментариях, постараюсь оперативно ответить.

rozetkaonline.ru

Установка встраиваемой варочной панели своими руками

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Пошаговая инструкция по установке

Говоря об инструментах, если встраиваемая панель устанавливается в новый гарнитур, и отверстие для монтажа корпуса в столешнице еще не проделано, необходимо наличие дрели и электрического лобзика. Чтобы выполнить подключение к электросети, также понадобятся отвертка, пассатижи, указатель напряжения.

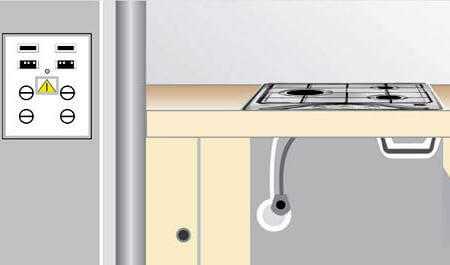

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность. Выбор места ее расположения и установка должны быть выполнены до монтажа мебели. В комплект кухонной плиты кроме панели входит духовой шкаф. Если первая ставится без шкафа, она может быть включена в одну розетку. Установить электрическую розетку следует ниже, чем будет находиться встраиваемая варочная панель, чтобы исключить воздействие на нее влаги и жира в процессе приготовления пищи.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе. Установить встраиваемую варочную поверхность можно по следующей пошаговой инструкции:

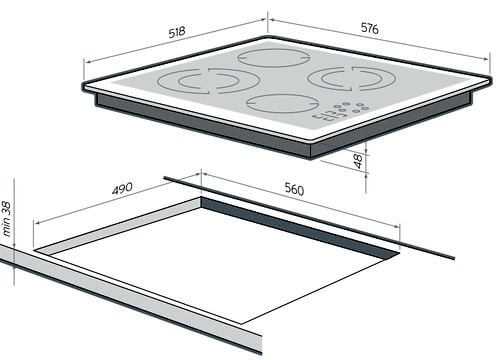

Вначале нужно определить размеры монтажного проема, который необходимо вырезать в столешнице. Эту информацию можно найти в инструкции, которая снабжается производителем. Если инструкция отсутствует, нужно тщательно измерить посадочные места. Неплохо изготовить по этим размерам картонный макет (иногда он присутствует в комплекте), который затем нужно установить на столешницу и обвести карандашом. Необходимо обеспечить зазор между посадочными частями корпуса и краями стола от 1 до 2 миллиметров.
Тщательно размечаем будущее отверстие. Понадобится длинная линейка и карандаш. Не забываем, что столешница изготовлена из прессованных опилок, и декорирована покрытием из искусственного камня. По этой причине не следует вырезать отверстие ближе 50 мм к краю, так как тонкие участки стола могут разрушиться.
Аккуратно просверливаем дрелью отверстия по углам размеченной области, не заходя за ее пределы. Используем для этой цели сверло 8 – 10 мм. В процессе сверления его нужно установить и удерживать строго перпендикулярно поверхности.

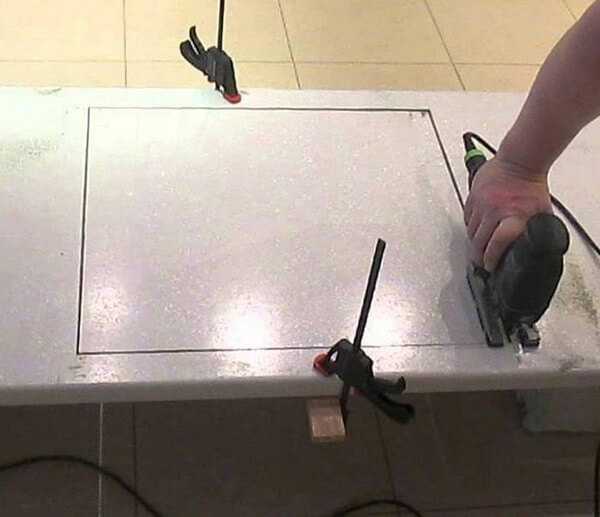

Вставляем в электрический лобзик полотно по дереву с мелкими зубьями, чтобы избежать сколов поверхности столешницы на границе прорези. Вставив полотно в одно из подготовленных отверстий, осуществляем разрез по разметке, плотно прижимая лобзик к поверхности. После окончания резки убеждаемся, что встраиваемая варочная панель легко входит в посадочное место с небольшим зазором. В противном случае, края отверстия следует подрезать.

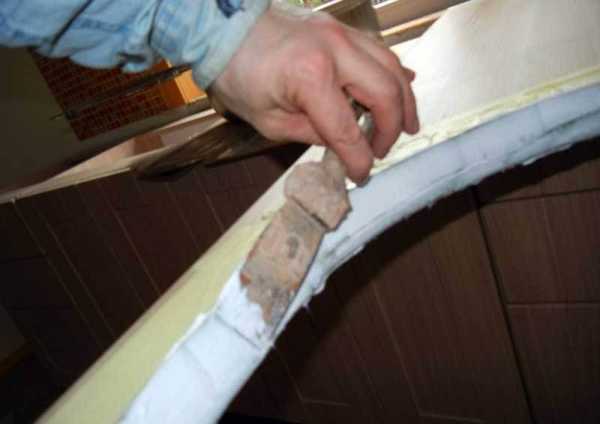

Торцевые участки проделанной прорези желательно защитить от воздействия влаги. С этой целью проводится обработка краев герметиком, как показано на фото ниже. Затем можно наклеить уплотнитель, находящийся в комплекте.
Теперь встраиваемая варочная панель готовится к монтажу, после чего производится ее установка и подключение. Аккуратно вставляем ее в отверстие и мягким нажатием рук осаживаем до полного прилегания выступающих краев к поверхности столешницы. Перед этим можно нанести слой силиконового герметика на поверхность, которую затем закроет встраиваемая варочная панель. Этим будет обеспечена герметизация соединения. Надавливая на поверхность, следует соблюдать осторожность, особенно если она стеклянная. Важно, чтобы встраиваемая панель легла равномерно на поверхность столешницы. В противном случае, установка на нее тяжелой кастрюли может создать усилие на излом.

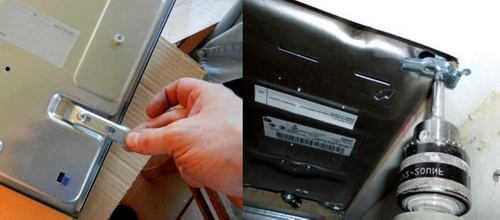

Последний этап монтажа заключается в том, что встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект. Установка зажимов производится снизу, после чего корпус оказывается зафиксированным. Выступающие излишки герметика, который был нанесен на поверхность столешницы, нужно аккуратно удалить. В случае, если под варочной поверхностью будет устанавливаться духовой шкаф, между ними прокладывается слой теплоизоляции.

Подробное процесс установки электрической варочной панели в столешницу демонстрируется на видео уроках:

Подключение к электросети

Чтобы подключить встраиваемую варочную поверхность к сети достаточно проверить наличие напряжения и подключить вилку в розетку. При подготовке к монтажу необходимо убедиться, что сечение проводов соответствует подключаемой электрической мощности, которую имеет встроенная панель. В противном случае нужно провести отдельную линию от вводного щитка до плиты. Тогда установка розетки может не потребоваться. Более подробно о подключении варочной панели мы рассказывали в отдельной статье, с которой настоятельно рекомендуем ознакомиться.

Встраиваемая варочная панель может быть подключена к отдельной линии при условии, что на распределительном щитке предусмотрен отдельный автоматический выключатель для плиты,с подходящим номиналом. Если к дому походит электропитание 380 вольт, то есть 4 провода, при подключении электроплиты следует равномерно распределить нагрузку по фазам.

О подключении электрической варочной панели вы можете узнать из видео:

Вот по такой технологии выполняется установка встраиваемой варочной панели и подключение к электрической сети своими руками. Надеемся, наша пошаговая инструкция и предоставленные видео примеры помогли вам осуществить монтаж без привлечения мастера!

Будет полезно прочитать:

samelectrik.ru

как правильно подключить встраиваемую варочную панель без вилки и с 5 проводами

Большинство современных потребителей отдают предпочтение варочным электрическим панелям. Подсоединение этого бытового устройства зачастую ограничивается включением вилки в розетку. Большинство покупателей приобретают только верхнюю рабочую часть панели, комплектация которой не предусматривает наличие шнура. По этой причине обязательно нужно знать, как производится правильное подсоединение варочной панели без вилки.

Варочная панель без вилки со штатным питающим проводом

Подсоединение варочной панели к сети без вилки

Самостоятельное подключение варочной панели без штепсельного разъема к сети электроснабжения требует определенных навыков в области электротехники. Желательно предварительно рассмотреть схему правильного подключения простой варочной панели.

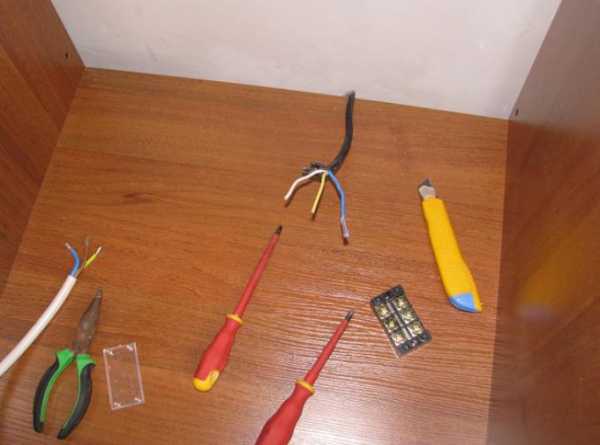

Для монтажа устройства потребуются ряд подручных инструментов и приборов:

отвертка;
мультиметр;
опресовочные гильзы либо наконечники;
изоляция ПВХ;
термоусадка с сечением 6-8 мм.

Если от панели отходит кабель с 4 жилами, а клеммник имеет 3 зажима, то следует соблюдать следующую последовательность соединения проводов:

коричневый и черный провод от варочной панели соединяют вместе в одной точке;
жилу синего цвета соединяют с проводом N;
провод желто-зеленого цвета соединяетсяс маркировкой клеммы «заземление».

Количество жил кабеля для подключения варочной повехности без вилки

При подключении без вилки варочную панель располагают на максимально близком расстоянии от распределительной коробки путем штрабления стены. Если штрабление технически невозможно, в таком случае прокладываются кабель-каналы.

Далее вскрывается коробка, в которой при помощи прибора определяется «фаза», «ноль», заземляющий проводник, если он не установлен отдельно, и «нейтраль». Проводится подключение провода от варочной поверхности согласно цветовой гаммы в распределительной коробке. В месте соединения кабеля наложить изоляцию и закрыть коробку.

В случае, если клеммная колодка не имеет обозначений или нумерации, при помощи мультиметра необходимо определить, где находится «фаза», «ноль», «земля». После соединения проводников накладывается изоляция ПВХ либо используется термоусадочная трубка необходимого диаметра.

Перед тем как подключить электрическую варочную панель, необходимо провести установку автономного защитного автомата и УЗО либо диффавтомата. При этом необходимо учитывать, что размер сечения питающего провода не должен быть меньше, или он должен быть равен мощности варочной панели.

Схемы подключения варочной панели к электросчетчику

Для предотвращения поражения электрическим током, корпус устройства обязательно должен быть заземлен или «занулен», если это предусмотрено инструкцией по эксплуатации.

Пошаговый алгоритм подключения;

Наиболее современным вариантом подключения встраиваемой панели является схема в 4 провода;
Целесообразно для подключения приобрести кабель сечением, которое не будет слишком велико, для предотвращения потерь электрических ресурсов. При слишком маленьком размере сечения (менее 2,5 мм²) кабель будет нагреваться.
На тыльной стороне панели находим прямоугольник штатного контактного соединения. Применив отвертку, откручиваются четыре болта, снимается крышка.
После вскрытия крышки определить наличие медной перемычки между черными и коричневыми проводами, затем подключаем кабель на любой из зажимов. При отсутствии перемычки ее необходимо установить. Зафиксировать шнур при помощи зажима для предотвращения выпадения из клеммной коробки. Ослабить винты.
Провод «заземление» имеет желто-зеленую расцветку и всегда подключается в первую очередь, после него подключаем синий провод «нейтраль». Фазный провод коричневого либо черного цвета соединить в последнюю очередь на соответствующую клемму. Затянуть винты.
Проконтролировать целостность контактных соединений в клеммной и распределительной коробке. Сильное натяжение и провис провода не допускается. Если монтаж выполнен открытым способом, расположение вблизи нагревательных элементов запрещено. Также не рекомендуется расположение поблизости с газовым оборудованием (газовые колонки, котлы, водонагревающие приборы).

Выбор кабеля, автомата, УЗО для подсоединения панели марки Electrolux

Расчет выбора токовой нагрузки автомата для подключения варочной поверхности, рассчитывается следующим образом:

панель, имеющая электроснабжение на 220 В, потребляет 5 кВт;
рассчитать токовые нагрузки можно по закону Ома;
следовательно показатель потребляемой мощности устройства составит 5 кВт/220 В=22,7 А;
номинал автоматов для модели Electrolux идет в следующей последовательности – 16/25/30 Ампер.

Осуществление электропитания к варочной панели, где не предусмотрена вилка, необходимо установить автомат номиналом на 25 Ампер.

Максимальный ток автоматического выключателя, А	Мощность, кВт	Ток,1 фаза, 220В	Сечение жил провода, мм²
16	0-3	0-15	1,5
25	3-5	15-24	2,5
32	5-6	24-31	4
40	6-7,5	31-39	6
50	7,5-9	39-48	10
63	9-11,5	49-61	16
80	11,5-15	61-78	25
100	15-18	78-96	35

Кабель выбирается с учетом метода монтажа проводки — скрытая или открытая. Для открытой проводки необходим кабель сечением 6 мм², для скрытой соответственно — 10 мм² по меди. Для надежности и безопасности рекомендовано выбирать кабель с усиленной либо двойной изоляцией.

При открытом способе прокладки проводки используется гофрированная изоляция, которая защищает провод от механических повреждений и повышенного нагрева. В случае перегрузки питающего проводника гофрированный рукав обеспечивает защиту от возможного возгорания, так как он препятствует горению. При скрытом монтаже дополнительные меры безопасности не применяются.

При выборе УЗО необходимо учитывать номинальный ток автомата, он должен быть на порядок меньше. При автомате с номиналом 25 Ампер, устанавливается УЗО на 40 Ампер.

Схема подключения УЗО и автоматического выключателя

Рекомендуется устанавливать УЗО на каждую отходящую линию индивидуально, для предотвращения ложных срабатываний устройства защитного отключения на вводе, если оно имеется.

Установка варочной панели: последовательность и правила

Установка стандартных варочных панелей должна производиться в соответствии со следующими правилами и рекомендациями:

крепление варочной панели необходимо выполнить на горизонтальной ровной поверхности, игнорирование этого требования может привести к деформации металлических частей устройства и нарушению функционирования керамической поверхности.

короткие шурупы привинтить к штатным отверстиям, которые расположены с боковых сторон;
для максимально ровной установки панели в кухонный гарнитур необходимо легким нажатием на центр аппарата выровнять горизонтальную поверхность лазерным уровнем;
после полной установки зафиксировать при помощи крепежных элементов. Болты центровочных пластин должны остаться доступными;
если варочная поверхность будет смонтирована без соблюдения указаний в инструкции по эксплуатации, это может отразиться на эффективности работы этого устройства.

Варианты подключения одной из моделей

Включение индукционной плиты после монтажа

Включение индукционной плиты после установки выполняется согласно важным правилам:

перед вводом в эксплуатацию изделие необходимо очистить от загрязнений, остатков клея и консервационной смазки с использованием специальных моющих средств, не имеющих в своем составе абразивов;
включение плиты производится нажатием на кнопку «Сеть»;
если выполнение подсоединения панели проведено правильно, то после подачи напряжения срабатывает звуковой сигнал;
через несколько часов работы устройства может появиться неприятный запах жженой резины или пластмассы, который скоро сжигается и исчезает;
включение одной из варочных зон происходит при помощи кнопки и регулятора мощности с градуировкой от 0 до 9;
при одновременной работе нескольких варочных зон, дисплей показывает отсчет времени на той зоне, которая ближе к завершению процесса. Индикация смежных варочных зон мигает.

Установку варочной панели стоит доверить профессионалу

Возможные причины неисправностей и их устранение

Какие могут быть неисправности при установке варочной панели? Необходимо рассмотреть самые основные:

Самопроизвольное отключение панели индикации не реагирует на нажатие кнопок – неисправна плата управления, для устранения причины необходимо вызвать специалиста сервиса;
Сенсорная панель варочной поверхности
Перегревается плата сенсора – нужно измерить сопротивление и напряжение питающей сети, параметры измерений должны соответствовать ГОСТ и номинальным значениям, указанным в инструкции по эксплуатации;
Слабо нагревается варочная зона – большая вероятность выхода из строя термостата, либо понижение сопротивления нагревательного элемента. Термостат ремонту не подлежит, необходима замена новой термопары. Еще одной из причин может быть неправильно подобранная посуда;
Посуда для стеклокерамических варочных панелей
Плита произвольно включается – одной из более вероятных причин неисправности может быть наличие постороннего металлического предмета на варочной поверхности. Он создает вихревые токи, и панель автоматически включается. Остатки пищи, жидкости, соли могут спровоцировать самопроизвольное включение устройства. Еще одна из возможных неполадок может заключаться в блоке управления;
Повреждение стеклокерамической поверхности может произойти по вине потребителя вследствие несоблюдения правил эксплуатации либо по вине завода-изготовителя;
Наиболее распространенный вид повреждений варочной поверхности
Не включается панель – проверить наличие напряжения питающей сети мультиметром, прозвонить вводной предохранитель, убедиться в целостности всех контактных соединений на отсутствие видимых механических повреждений, наличие посторонних предметов на плате управления и остальных коммутационных аппаратов.

Повреждение предохранителя первичных соединений

Установка и подключение электрической варочной панели своими руками процесс не трудоемкий, но требующий определенных знаний и навыков в электротехнике. Для качественного монтажа необходимо иметь минимальный набор подручного инструмента и предварительно внимательно ознакомиться с инструкцией по монтажу, эксплуатации и ремонту данного бытового кухонного прибора.

technosova.ru

Как подключить варочную панель и духовой шкаф самостоятельно и правильно?

Встраиваемые варочные панели выпускаются прямоугольной или шестигранной формы, их ширина составляет от 25 до 90 сантиметров, а глубина – 60.

Выбор панели определяется наличием в квартире того или иного энергоносителя. Если газ подключен, выбор очевиден в пользу использования газовой панели по причине ее экономичности.

При подключении установки в загородном доме, можно выбрать комбинированную, тогда кухня в любом случае будет обеспечена энергоносителем, поскольку можно использовать газ в баллонах.

Панели бывают зависимыми и независимыми:

Зависимыми называются устройства, которые работают в комплекте с духовкой. Управление располагается обычно на корпусе духового шкафа, иногда на самой панели. Следует учитывать, что варочные панели даже одного производителя не всегда совместимы с духовыми шкафами, и при покупке нужно обращать на это внимание.
Независимые варочные панели имеют собственную панель управления и могут работать автономно.

Особенности подключения

Одним из важнейших условий подключения силовых электроприборов, в том числе и варочных панелей, является наличие заземления розеток. В старых домах, построенных до 1950 года, заземление не выполнялось. Здесь понадобится консультация профессионального электрика и, возможно, дополнительные работы. Необходимо также проверить наличие клеммы заземления на штепсельной розетке.

Важные условия правильного подключения:

При подключении мощных розеток, обязательным условием является установка отдельного для этой цепи автомата защиты. Он устанавливается перед счетчиком. В идеале, подключение мощных потребителей произвести с установкой отдельного щитка во избежание высоких нагрузок на сеть.
Для выполнения подключения, необходимо применять медный провод сечением не менее 6 мм².
В однофазной проводке должно быть 3 провода, в трехфазной их 5.
Выбор кабеля для проводки и розеток должен быть с учетом технических параметров подключаемого прибора.
Установка мощных розеток возможна на любых негорючих поверхностях, устойчивых к нагреву.

Подбирая кабель и розетки, необходимо учитывать суммарную мощность электроприборов, которые могут быть включены в силовую цепь. Это могут быть и холодильник и стиральная или посудомоечная машина и многое другое. Было бы нелогичным для каждого прибора изготавливать новую проводку.

Соответственным образом нужно подбирать и розетки.

Пример правильного выбора мощного разъема:

По конструктивному исполнению, такие розетки могут быть трех видов:

Розетки скрытой установки – монтируются в заглублении стены. Такие разъемы наиболее безопасны в эксплуатации, хотя требуют выполнения дополнительного объема работ.
Накладные – монтируются непосредственно на стене. При невысокой трудоемкости, установки подвержены различным загрязнениям, попаданию влаги внутрь. Требуют регулярного обслуживания в виде чистки и подтяжки контактов.
Комбинированные – фактически, это более сложная модель скрытых розеток. Имеют двойную защиту, поэтому являются наиболее безопасными.

Установка розетки для варочной панели и духового шкафа самостоятельно

Сам процесс несложен, но обязательно нужно изучить ПУЭ7 (правила установки электроприборов).

Схема подключения может быть применена следующая:

Набор материалов и инструментов не оригинален и имеется обычно в наличии:

Перфоратор с корончатым сверлом нужного диаметра для выполнения проема в стене для подрозетника.
Дрель и сверло нужного диаметра для сверления отверстий под подрозетник.
Пластиковые вкладыши в соответствии с отверстиями под подрозетник.
Винты для крепления подрозетника.
Винты для установки корпуса розетки.
Отвертка, соответствующая профилю применяемого крепежа.
Кримпер для зачистки концов проводов, если с этой целью применяется нож, нужно следить, чтобы при зачистке не происходи подрез металла провода.
Паяльник и припой, если выполняются скрутки их необходимо пропаять.
Изолента.

Таким образом можно подключить любую электрическую варочную панель, включая индукционную.

Порядок выполнения работ:

Как наружную, так и внутреннюю розетки, можно соединить напрямик через клеммы на плите. Для получения к ним доступа достаточно открутить крышку в задней части электроприбора и снять защитное устройство.
Для правильного подключения нужно обратить внимание на цветную маркировку проводов, и соединять контакты только одного цвета. При использовании однофазной сети, нужно красный провод подключить к клеммнику, между клеммами стоит установить перемычки.
Перемычки можно заменить петлями из провода, применяя для них сечение не менее 6 мм².
Для изготовления отводка, в сеть 380 вольт перемычки не устанавливаются, а провода подключаются непосредственно к клеммам. При этом, необходимо контролировать цветовую маркировку проводов и их нумерацию
При применении вилки с контактом заземления, его также нужно подключить, провод заземления имеет желто-зеленую окраску.

Подключение газового оборудования и 4-х жильных проводов

Если выбор пал на газовую варочную панель, ее подключение не составит труда при условии, что ранее также применялось подобное оборудование. Достаточно приобрести гибкий газовый шланг, специально предназначенный для этих целей.

Непременным требованием является перекрытие крана на газовом стояке перед выполнением работ. После выполнения соединений, стыки обязательно проверить на герметичность при открытом кране на стояке.

Проверку производить нанесением мыльной пены на стыки и наблюдением с целью обнаружить вздувающиеся пузырьки на слое пены. Их отсутствие свидетельствует о надежности произведенного подключения.

При отсутствии в помещении газовой разводки, произвести подключение самостоятельно невозможно, нужно привлекать газовые службы.

Если варочная панель не имеет вилки, а кабель состоит их 4-х жил, значит прибору нужно 2-х фазное подключение. В то же время, в квартире применяется однофазное.

В таком случае, можно поступить следующим образом: два провода варочной панели – черный и коричневый, нужно скрутить вместе и подключить к фазе вилки. Желто-зеленый провод заземления подключить к клемме заземления вилки, клеммы обычно подписаны.

Последний синий провод означает «ноль», его нужно подключить к соответствующей клемме вилки. Все, проблема решена.

Различия по типу управления

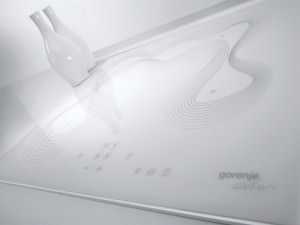

Сенсорная варочная панель

Панель управления может быть исполнена в двух вариантах – механическая или сенсорная. Механическая, с вращающимися рукоятками, гораздо более привычна и этот показатель часто бывает решающим.

Сенсорная управляется прикосновением к кнопкам, стоит к этому привыкнуть и это покажется очень удобным. К тому же, уход за такой варочной поверхностью гораздо проще.

Материалы для варочной поверхности применяются различные, это может быть:

Алюминий – поверхности из него хорошо держат тепловые и механические нагрузки, он хорошо переносит удары, вместе с тем, при уходе за такой поверхностью, нельзя применять абразивные чистящие средства, поскольку остаются царапины. Алюминиевые варочные поверхности вполне доступны по цене.
Панели из стеклокерамики – наиболее дорогостоящие изделия этого класса, их выбирают за стильный вид и простоту обслуживания. Наиболее весомый недостаток – их легко разбить даже несильным ударом. В остальном же, такая панель довольно удобна, она быстро нагревается и также быстро остывает, причем нагрев происходит только на включенной конфорке, остальная поверхность остается холодной.
Эмалированная металлическая поверхность – имеет приятный внешний вид, может быть исполнена в различных цветовых вариантах. Они легки в обслуживании и представляют собой наиболее бюджетный вариант изделий такого класса.
Поверхность из нержавеющей стали – легка в уходе, долго сохраняет внешний вид, для таких изделий также не рекомендуется применять чистящий средства с абразивными добавками, считается средней по уровню цены.

Панели оснащаются различными нагревательными элементами, каждый из которых имеет свои особенности:

Если выбор останавливается на эмалированной, алюминиевой или нержавеющей варочной поверхности, то они оснащаются нагревательными элементами в виде дисков, их обычно называют «блинами». Внутри такого устройства размещается спираль. Нагреваются и остывают они довольно долго, недостатком считается также то, что эти устройства быстро теряют внешний вид, и уход за ними доставляет немало хлопот.

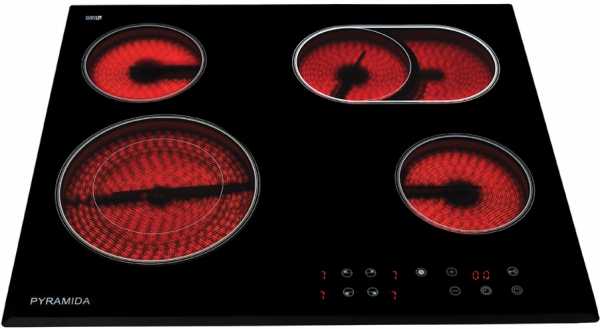

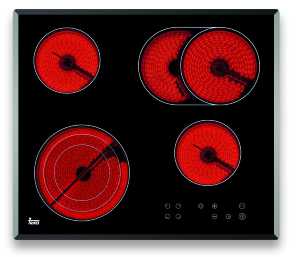

Стеклокерамические панели могут быть укомплектованы различными нагревательными элементами: индукционными, рапидными, галогеновыми или конфорками Hi-Lite.

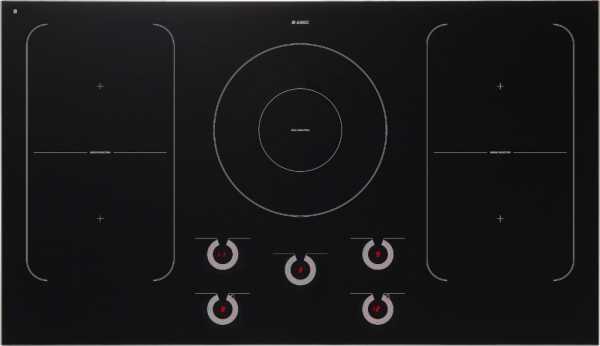

Индукционные нагреватели

Считаются самыми экономичными и эффективными. Индукционный блок нагревает только днище посуды, варочная поверхность при этом остается холодной. Особенность в том, что для работы с такой поверхности требуется специальная посуда, предназначаемая именно для этих нагревательных элементов. Панели с таким нагревом самые дорогие на рынке.

Рапидные конфорки

Наиболее простые по устройству. Это просто электрическая спираль, которая в отличие от «блина» нагревается и остывает за 12-15 секунд.

Галогеновые конфорки

Характерны тем, что кроме спирали для нагрева применяются специальные галогеновые лампы, выделяющие большое количество тепла. Они нагреваются и остывают быстрее рапидных. Недостатками считается нагрев всей поверхности варочной панели, в отличие от индукционных нагревателей и небольшой срок службы галогеновых ламп, которые подлежат периодической вынужденной замене.

Hi-Lite поверхности

В качестве нагревателя применяется лента, размещенная в асбестовом корпусе. Регулировка температуры бесступенчатая, что позволяет наиболее точно устанавливать температуру. Они характерным быстрым нагревом и остужением.

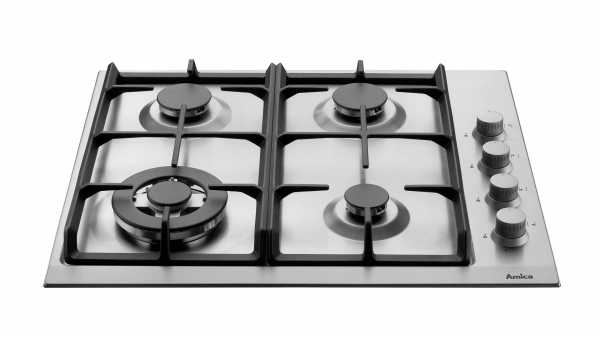

Газопламенные горелки

Применяются наиболее часто и являются самыми популярными. Характерная особенность – быстрое регулирование пламени, следовательно, быстрое приготовление пищи. Предпочтение газовых горелок объясняется удобством в применении и дешевизной источника энергии.

Советы

Если в вашем многоквартирном доме штатно применяются электроплиты, значит, имеется определенная льгота на оплату электроэнергии и есть смысл приобретать электрические варочные панели. В противном случае их применение невыгодно.
При выполнении скруток проводов во время подключения, обязательно пропаивайте их. В противном случае, скрутка рано или поздно начнет искрить, перегреваться с предсказуемыми последствиями. Не нужно забывать, что большинство пожаров происходит по причине неисправности электропроводки.
Перед началом выполнения электротехнических работ, вовсе нелишне получить совет сведущего человека и последовать ему.

househill.ru

Как самому подключить варочную панель?

Варочная панель зачастую приобретается отдельно от духового шкафа. Эта особенность определяет сложность подключения к электросети. Также, важно учесть, что вид приобретенного оборудования оказывает влияние на сложность выполнения работы.

Провести работу по подключения электронных варочных панелей можно самостоятельно.

Для этого нужно иметь следующий материал и инструменты:

отвертка;
плоскогубцы;
изоляционный материал;

Если придется проводить укладку нового кабеля, понадобится:

перфоратор;
дрель;
шпатель;
цемент;

Процедура подключения зависит от того, какой тип панели был приобретен.

подключение с тремя контактами

схема подключения

Рассмотрим подключение индукционной модели, которая пользуется особой популярностью:

Шнуры питания могут быть 2-х видов. Первый вариант имеет 3 жилы – старые модели имеют именно этот вариант. Второй состоит из 4 жил – более новый вариант. Стоит отметить, что можно приобрести шнур питания под тип установленной розетки.
Проводим снятие крышки с задней части. Как правило, блок, через который происходит подключение, выделен в виде специального прямоугольника.
После того, как была снята крышка с задней части, находим клеммы этого прибора. Вставляем кабельный зажим в отверстие, шнур удерживают при помощи пластины. Кабель запускают через кабельный зажим, винты не затягиваем.
Проводим отвинчивание всех зажимов, проводим подключение двух фазных, одного нейтрального и жилу «земля».
Закрываем крышку.

Подключение газовых панелей проводить самостоятельно в многоквартирных домах нельзя.

соединение с клеммами

Возможные трудности при подключении:

В некоторых случаях, проблема связана с тем, что оборудование предназначено для трехфазной сети, но в жилых домах всегда проведена двухфазная сеть. В этом случае, нужно провести адаптацию под 220 Вольт. Правильно провести подобную работу можно только при наличии знаний и умений в области электрики. При допущенной ошибке, часто можно встретить ситуацию, когда варочная панель выходит из строя.
Другая, часто встречающаяся проблема – плохое состояние проводки. Если игнорировать эту проблему может произойти ситуация пробоя изоляции. Именно поэтому, нужно провести в подобном случае замену электропроводки.

Советы и рекомендации:

Часто, вместе с варочной панелью в комплекте идет инструкция по ее использованию и установке. Также, в подобной инструкции есть правила безопасности.
Если нет опыта по работе с электричеством, лучше доверить ее выполнение настоящим профессионалам, так как стоимости подобного оборудования довольно большая и допущенная ошибка приведет к неисправности.
Для питания следует использовать силовые розетки. Только они могут выдержать сильную нагрузку. Именно поэтому следует проводить замену обычной розетки на специальную.

Выбор варочной панели

При выборе нужно учесть нижеприведенные нюансы:

Первое, на что стоит обратить внимание, на стоимость. Вариант исполнения из стеклокерамики всегда стоит дорого, а обычные газовые плиты – самые дешевые. Поэтому, изначально стоит определиться с тем, нужна ли дорогая эмалированная панель или дешевая стеклокерамическая, так как они находятся в одной ценовой категории.
При выборе моделей следует обращать внимание на функциональность. Чем больше функция, тем дороже.
Мощность нагревательного элемента. При этом, важно отметить возможность регулировки мощности нагрева.
Важным моментом можно назвать то, под каким брендом выпускается определенная модель. Большей популярностью пользуются модели зарубежных производителей.

Качественная панель стоит достаточно дорого, однако будет работать долго и без серьезных неисправностей.

Классификация

Есть огромное количество вариантов исполнения варочных панелей. Классификация может проводиться по многим признакам, но некоторые из них можно назвать определяющими.

С каждым годом в продаже появляется все большое количество моделей варочных панелей. Некоторые из-за использования дорогих материалов и современных технологий стоят довольно дорого, другие относятся к эконом-классу. Поэтому стоит обратить внимание на особенности всех доступных вариантов.

По типу нагревательной поверхности

комбинированная модель

Можно провести следующую классификацию:

Газовые. Многие устанавливают именно газовые панели, так как они дешевые и просты в использовании. Кроме небольшой цены на это оборудование стоит также учесть то, что природный газ обойдется дешевле, чем электричество. На газу пища готовится гораздо быстрее и проще, горелки быстро нагреваются и остывают практически сразу.
Электрические панели часто используются в том случае, если в квартире нет природного газа. Однако, в отличие от газовых вариантов исполнения, показатель функциональности электрических гораздо больше. Электрическая панель современного типа довольно экономичная.
Комбинированные варочные панели пользуются в последнее время особой популярностью, так как они позволяют проводить приготовление пищи на газу и от электричества. Они, как правило, имеют больше габаритные размеры.

Газовые можно встретить практически в каждом доме. Эта особенность связана с тем, что природный газ используется для обогрева частных домов, а в многоквартирных домах изначально прокладывают магистраль подачи газа с подключением плит.

Природный газ – более дешевый источник энергии, чем электричество. Также, стоит отметить, что еще несколько лет назад процесс приготовления еды на электрической плите создавал ряд сложностей: долгий нагрев, малый диапазон регулировок, медленное охлаждение и многие другие проблемы определили малую популярность.

По способу и типу управления

сенсорная модель

Также можно назвать важными параметрами.

По данному критерию можно выделить следующую классификацию:

Зависимые нельзя применять без духового шкафа. Это связано с тем, что все блоки управления размещены на корпусе шкафа. Они редко распространяются отдельно от духового шкафа.
Автономные могут использоваться отдельно, имеют свой блок управления. Они встраиваются в мебель, имеют небольшой вес и габаритные размеры.
Сенсорные в последнее время стали пользоваться огромной популярностью. Индукционные и электрические варочные панели зачастую имеют сенсорный блок управления. В этом случае, варочная поверхность не имеет выступов, представлена одной плоскостью. Данная особенность значительно упрощает процесс варки. Старые модели имели нагреваемую поверхность, при соприкосновении с которой можно было получить ожог.
Кнопочное управление проще и дешевле. Встречается на многих моделях, в основном, эконом класса.

Чаще всего, устанавливают зависимые варианты исполнения, так как духовой шкаф – нелишнее оборудование на кухне. Что касается типа блока управления, постоянное развитие технологий привело к повышению популярности сенсорных устройств.

Сенсорное управление используется повсеместно. Если ранее многие обращали внимание на плохой отклик, сейчас все модели плит имеют качественные блоки управления.

По виду материала

индукционная модель

Который используется при изготовлении варочной поверхности, можно провести следующую классификацию:

Эмалированные. Подобный вариант исполнения наиболее простой и дешевый. В данном случае металлическая основа покрывается эмалью. Эмалированная поверхность практичная, служит довольно много.
Нержавеющая сталь используется также довольно часто. Это связано с тем, что подобный материал долговечен, практичен в использовании и служит довольно долго. При этом, она может устанавливаться при различных дизайнах интерьера.
Стеклокерамика. Подобный материал – современный подход к организации рабочей поверхности. Варочная панель, которая создана из стеклокерамики, максимально эстетичная, гигиенична, может быть различных цветов. Современный дизайн кухни не обходится без применения стеклокерамики. Рассматриваемый материал имеет хороший показатель теплоотдачи и теплопроводности. Убирать подобную поверхность просто и интересно, особенно при использовании специальных чистящих средств. Единственный минус – высокая стоимость. Стоит также учитывать тот момент, что для подобной панели следует подбирать специальную посуду, так как обычная может повредить поверхность.
Индукционные можно называть разновидностью стеклокерамических. Под данным материалом расположена специальная катушка, которая создает определенные электромагнитные колебания. Особенностью подобного варианта можно назвать то, что нагревается только посуда, а стеклокерамика остается холодной. При этом, особые требования предъявляются посуде. При индукционном нагреве потери тепла минимальные и можно проводить быстрый нагрев большого объема воды.

Вышеприведенную классификацию стоит учитывать при выборе типа встраиваемого кухонного оборудования. Стеклокерамика может быть оформлена при использовании различных цветов. Поэтому этот вариант пользуется особой популярностью.

Эмалированные чаще всего имеют белый, черный или коричневый цвет поверхности. В некоторых случаях, подобные панели не вписываются в общую картину интерьера. Индукционные – современный вариант исполнения, которые сочетает в себе стеклокерамику, сенсорное управление, безопасность работы и экономичное потребление энергии.

slarkenergy.ru

Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.
И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку. Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом.
Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

Верхняя схема 1N— однофазное подключение на 220 Вольт.
Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

jelektro.ru

РубрикаРазное
