Как Пробурить Скважину Своими Руками: Технология Работ

Пробурить самому скважину

Пробурить самому скважину конечно можно. Только для начала надо иметь понятие, как это делается и какую воды вы хотите получить в конечном итоге.

Некоторые думают, можно ли в колодце ее сделать. Теоретически конечно можно, но не нужно. Это будет просто нести дополнительные затраты. Лучше установите ее возле колодца.

Давайте поэтапно рассмотрим процесс выполнения этой работы. Вам будет предложена инструкция, так же вы сможете все увидеть по фото и видео и понять, как это делается. Ведь здесь довольно высокая цена вопроса, это качественная вода в доме.

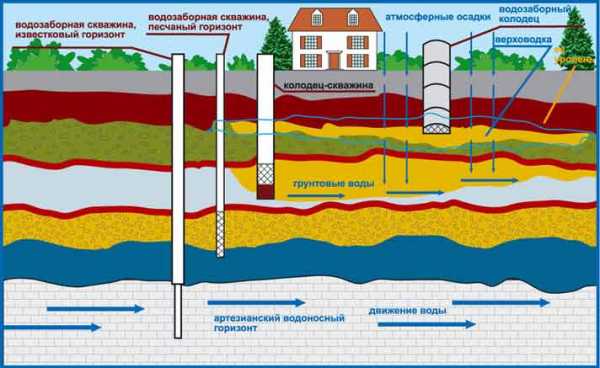

Виды скважин

Пробурить на даче скважину не так и сложно. Ее цена будет зависеть от глубины залегания воды. Скважина на песок будет значительно дешевле от артезианской скважины и это тоже следует учесть.

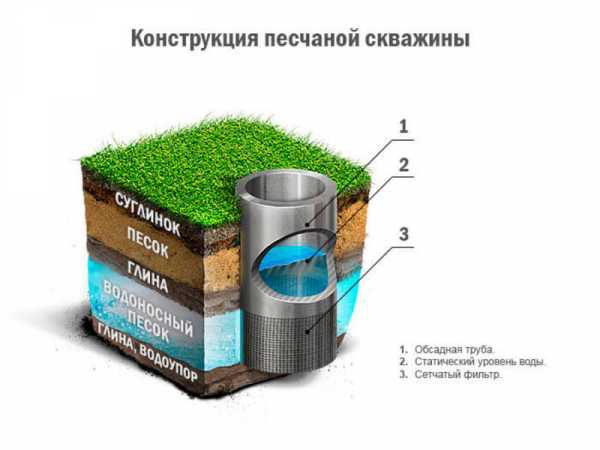

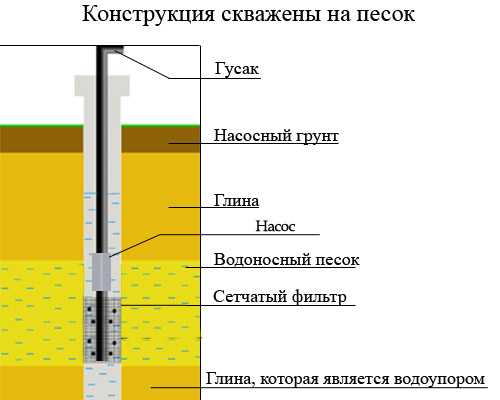

Скважина на песок	Делается на не большую глубину. Поэтому вполне можно сделать всю работу своими руками и это значительно удешевит вашу затею. Перед началом работы следует узнать, какого качества вода находится на не большой глубине. Для этого лучше всего у соседей взять пробу и отнести ее на экспертизу и проверит качество. Параметры мы приведем ниже.
Артезианская скважина	Подойдет для помещения, где вы проживаете постоянно. Такая вода является более качественной. Но работа будет стоить дороже. Здесь будет лучше нанять специализирующуюся организацию. Причем сразу надо будет предусмотреть ее очистку. Она находится в известковых слоях и поэтому имеет повышенное содержание железа. Сразу предусмотрите и правильную фильтрацию.

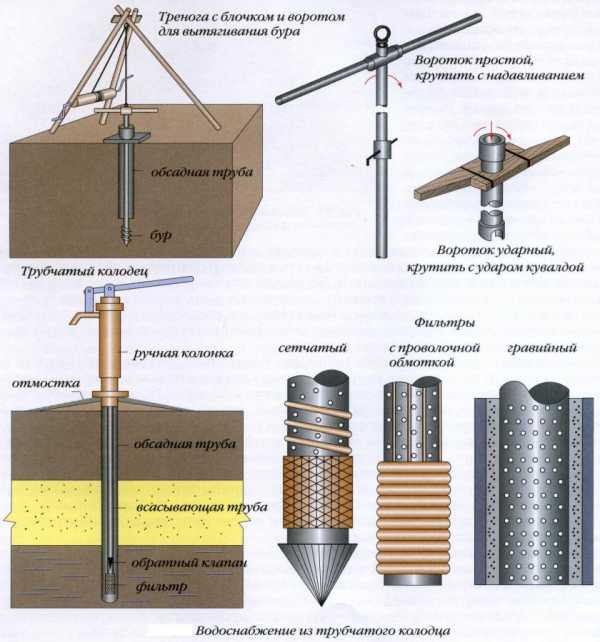

Абиссинский колодец	Абиссинский колодец или трубчатый, имеет глубину порядка 8-12 метров. Его отличием является, что вода в нем гораздо чище. Здесь верховодка не попадает, так же не может проникнуть и грязь с пылью;

Внимание: Если вы живете не постоянно на даче и вам вода надо только для полива, тогда смело можете делать такую конструкцию.

Подбираем скважину

Определяем качество воды

Вода в колодце или скважине считается питьевой в следующих случаях:

• Когда вода прозрачна на тридцать сантиметров в глубину;
• Когда примеси нитратов не превышают 10 мг/л;
• Когда в одном литре воды содержится не более 10 кишечных палочек;
• Когда на вкус и запах по пятибалльной шкале вода оценивается не меньше трех баллов.

Для определения этих показателей воду необходимо подвергнуть лабораторному анализу в санитарно-эпидемической службе.

Каким образом пробить скважину

Разберем данный процесс с теоритической точки зрения:

• Работа начинается с рытья шурфа, чья глубина и диаметр должны составлять не менее двух метров, либо стороны в полтора метра. Эта мера предупреждает дальнейшее осыпание грунта верхнего слоя.
• Укрепление шурфа производится дощатыми щитами. Далее при помощи колонки и буровой вышки бурится скважина. Буровая колонка подвешивается на вышке в центральной точке будущей скважины.

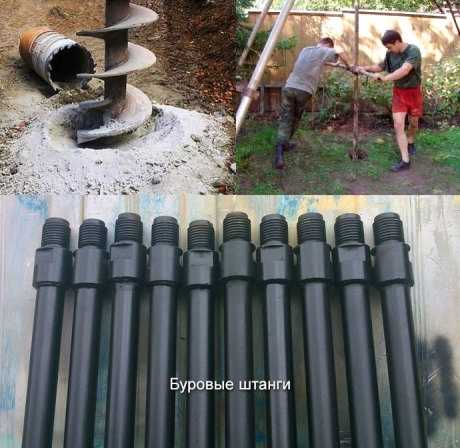

• Буровая колона представляет собой несколько штанг, которые с помощью переходных муфт удлиняются в процессе бурения. Буровая головка монтируется на конце колонки.

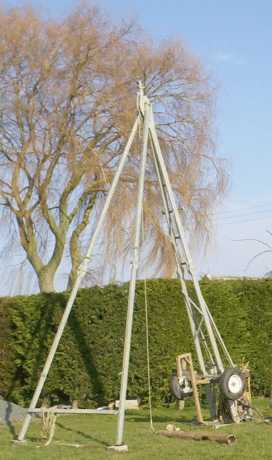

• Монтаж вышки производится из бревен, стальных труб, швеллера или уголка, которые составляют в треногу, в вершине которой крепится лебедка.

Внимание: В случае если вода залегает неглубоко, бурение можно производить без вышки. В данном случае пользуются специальными укороченными штангами в полтора метра длиной. Если без вышки при бурении не обойтись, длинна штанг в данном случае, должна составлять не менее трех метров.

Чем бурить

Оснащение и метод бурения выбирается исходя из типа грунта. Используемый инструмент должен быть изготовлен из углеродистой стали.

Подбираем инструменты и материалы

Бурение производится с помощью следующих буровых головок:

• Для бурения в глинистых почвах используется бур в виде спирали с основанием 45-85 мм и лезвием длинной 258-290 мм.
• При ударном бурении используют бур-долото. Бур может иметь плоскую, крестообразную и другие формы.
• Бурение в суглинках, песчаной глине или глинистом песке производится при помощи бура-ложки изготовленного в виде ложки и имеющего спиралевидную или продольную прорезь. Данный бур имеет диаметр в 70-200 мм и длину в 700 мм и углубляется за проход на 30-40 см.

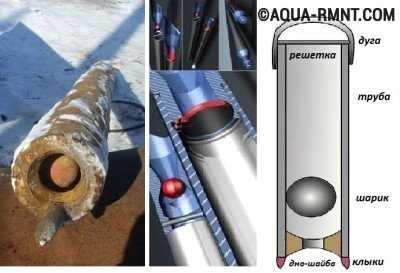

• Извлечение рыхлого грунта производится при помощи бура-желонки с применением ударного метода. Желонки изготавливают из трехметровой трубы и имеют поршневой и обычный вид. Внутри желонка должна иметь диаметр 25-96 мм, снаружи 95-219 мм, ее вес должен составлять 89-225 кг.

Бурение представляет из себя циклический процесс, периодически сопровождающийся очисткой от грунта бурильного инструмента. Очистка производится при полном извлечении бура из грунта. Соответственно от длины шланг зависит сложность извлечения их из скважины.

Бурение скважины

Скважину на участке можно пробурить одним из методов бурения:

• Шнековым.
• Роторным.
• Ударно-канатным.

Отличаются технологии бурения между собой способами разрушения внутри скважины породы и вариантом извлечения из скважинного ствола грунта. Использование разного оборудования оказывает влияние на качество и стоимость сооружения устройств.

Что такое шнековое бурение

Самым дешевым и простым методом устройства скважины считается шнековое бурение. Технология проведения работ заключается в том, что классическим Архимедовым винтом, именуемым шнеком, производится выемка грунта.

Процесс напоминает бурение лунки для лова рыбы подо льдом любителями зимней рыбалки. Этот способ используется для бурения скважины глубиной не более 10 метров. Для промывки сооружения буровой раствор или вода не используются.

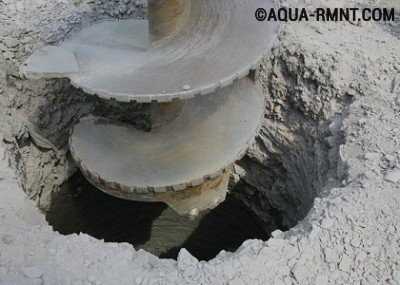

Шнековое бурение

Инструкция указывает, что такой метод без проблем можно использовать в сухих и мягких грунтах. Скальные, твердые породы, встречающиеся в процессе бурения, и плывуны бурению шнеком не поддаются.

Совет: При пробивке длина отверстия в грунте должна быть четко выдержана таким образом, чтобы оно дошло до необходимого водоносного горизонта и защищало водонос от сточных вод и попадания верховодки.

Как изготовить из шнека от комбайна бур

Для бурения скважины под воду, со старых комбайнов шнеки можно использовать как буровой инструмент. После небольшой модернизации шнек от сельскохозяйственной машины превращается в достаточно пригодный бур.

Еще понадобятся трубы-штанги с нарезкой резьбы для увеличения высоты колонны для бурения.

Затем необходимо:

• Преобразовать нижний трубчатый конец в подобие винта. Для этого на расстоянии примерно 80 см от винтообразного конца привариваются два ножа с углом к горизонтальному направлению равным 25º.
• На верхнем конце бура устанавливается муфта с резьбой. Приваривают ее для того, чтобы можно было прикрутить штанги.
• На одну из них приваривается поперечная ручка. С помощью, которой будет завинчиваться шнек в землю. Все последующие штанги наращиваются между этой штангой и шнеком.

Совет: С увеличением длины поперечной ручки, которая приварена к направляющей штанге, облегчается ее проворачивание.

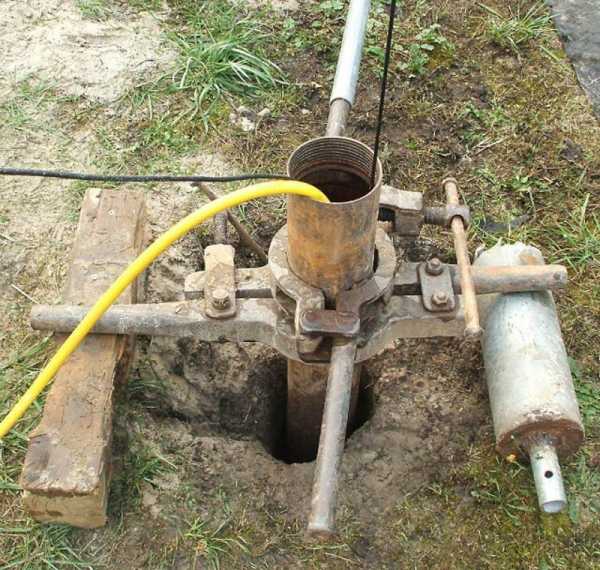

Что такое роторный способ бурения

Для бурения глубокой скважины роторным способом используется специальная бурильная труба. В ее полости погружается в скважину вращающийся вал, конец которого оборудован наконечником – долотом.

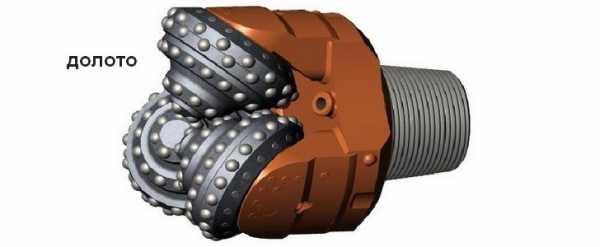

Долото

На долото создается нагрузка воздействием гидравлической установки. С помощью этого метода можно пробурить скважину на воду любой глубины. Большинство подобных сооружений выполняется роторным способом бурения.

Вымывание породы или грунта из скважины выполняется специальным бурильным раствором, подающимся в трубу одним из двух способов:

• Закачиванием насосом внутрь бурильной трубы, а затем выходящим самотеком раствором с породой наружу посредством затрубного пространства — прямая промывка.
• Попаданием в затрубное пространство самотеком, а затем выкачиванием из бурильной трубы насосом раствора с породой — обратная промывка.

Вымывание породы во втором случае позволяет получить выше дебит скважины. В этом случае более качественно удается вскрыть нужный водоносный слой.

Недостатком данной технологии является привлечение сложнейшего оборудования, что сильно увеличивает стоимость работ. При прямой промывке, сооружение скважины дешевле, поэтому владельцы частных домов чаще всего его заказывают для возведения конструкции на своем участке.

Совет: Артезианская скважина выполняется с помощью буровых машин, которыми располагают специализированные компании.

Что такое ударно-канатный способ бурения

Самый старый, трудоемкий и очень медленный способ бурения – ударно-канатный (см. Скважина ударно канатным способом своими руками: как устроить правильно). Но, с его помощью можно получить качественную скважину, готовую прослужить до полувека.

Технология заключается в следующем:

• Порода или грунт разбивается под действием тяжелого снаряда, который поднимается на определенную высоту, а затем с силой падает вниз.
• С помощью желонки разрушенная порода вынимается из скважинного ствола.

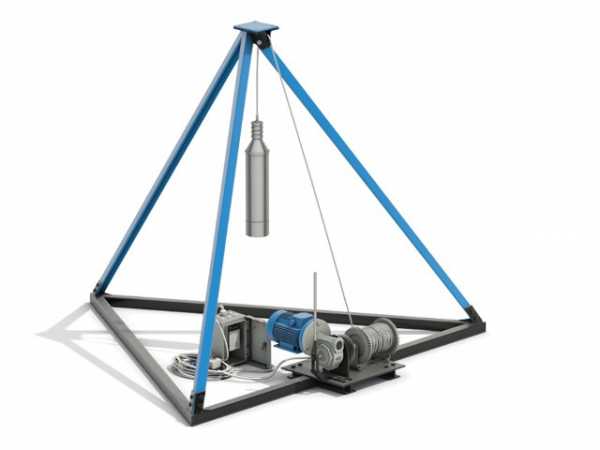

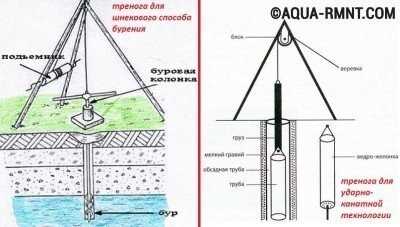

Установка для ударно-канатного бурения

Преимуществом метода бурения является то, что нет необходимости использовать во время работы воду или специальный бурильный раствор, что позволяет более точно вскрыть водоносный горизонт, и этим обеспечить максимальную величину дебита скважины и увеличить продолжительность срока ее службы.

К недостаткам метода относятся:

• Большая трудоемкость.
• Высокая стоимость бурения.
• Для выхода на второй и следующие водоносные горизонты нужна изоляция выше расположенных водоносов. Для этого используются дополнительные обсадные колонны, что увеличивает траты средств на приобретение труб другого большего диаметра.
• Увеличивается и объем работ, который должны выполнять специалисты.

Пробурили скважину, что дальше делать смотрим ниже.

Раскачка скважины

Раскачкой называется процесс очищения скважины от грязи. Для него необходимо применение мощного центробежного насоса. Также возможно применение вибрационного насоса, но данный вид насоса продлит время процесса.

Делаем раскачку скважины при помощи насоса

 Итак:

• Для скорейшего очищения скважины вибрационным насосом его необходимо несколько раз поднять для того чтобы вода разболталась и твердый осадок не имел возможности опуститься на дно.
• Раскачка скважины будет влиять на усадку отсева гравия, находящегося между скважиной и трубой, по этой причине гравий следует периодически подсыпать. Обычно раскачка занимает немало времени и так как при этом процессе выделяется большое количество воды, следует заранее организовать ее отвод в канаву.

После того, как процесс откачки завершен, скважину можно оборудовать насосом, который подходит для ее каждодневной эксплуатации. Теперь вы знаете, можно ли самостоятельно сделать эту работу. Видео в этой статье поможет не упустить деталей выполнения этой работы.

Делаем оформление скважины

Облагородить свою конструкцию конечно надо. Это вы можете сделать согласно вашей задумки.

Есть несколько вариантов выполнения этой работы:

• Соорудить маленький домик из дерева или другую постройку над скважиной, залакировать его или раскрасить;
• Вокруг скважины можно выложить необычный рисунок из кирпича, камней, гальки, бетона, создать орнамент или что-то построить;
• Закрыть скважину можно с помощью высаженных растений, к примеру, посадить иву и соорудить вблизи цветник.

Какие особенности эксплуатации скважин

Существует несколько правил пользования скважинами, выполняя которые уменьшается цена ее эксплуатации:

• Независимо от типа конструкции,  очистка должна проводиться регулярно.
• Признаками загрязнения системы являются: наличие воздушных пробок при открывании воды; наличие в воде других примесей.
• Если вовремя не проводить очистку, такие загрязнения могут стать причинами поломок, не подлежащих ремонту, а значит, нужна будет полная замена.
• Для восстановления функциональности системы, достаточно выполнить продувку.
• Радикальным методом очистки является использование кислоты или электричества. Но это должны проводить только высококвалифицированные специалисты.

moikolodets.ru

Бурение скважин под воду своими руками: технология, как правильно делать?

Бурение скважины под воду может потребоваться владельцам участков, на которых нет водопровода или колодца, или вода в них непригодна для питья.

Хозяевам приходится выбирать между некомфортной жизнью без воды и бурением скважины. Как самому правильно бурить скважину и добыть питьевую воду, вы узнаете из этой статьи.

Технология бурения

Водяная скважина — это серьезный гидротехнический объект, эффективность и срок службы которого зависят от конструкции и соблюдения технологии.

Первое, что нужно сделать при бурении отверстия в земле под воду — определить место будущего источника воды. Бурить начинают после распланировки участка.

Место нужно не только для самой скважины, но и для буровой установки и дополнительных механизмов, поэтому к будущей скважине должен быть подъезд. Нужно предусмотреть место под слив технической воды.

Ориентировочно для бурения ствола под воду потребуется ровный участок размером 40 – 50 квадратных метров.

Чтобы на него смогли зайти водовозная техника и буровой станок, ширина въездных ворот должна быть не менее 3 метров. Над местом бурения не должно проходить электропроводов.

По строительным нормам:

• ствол нельзя бурить ближе 3 метров от дома;
• над ним нельзя ничего строить;
• должен быть подъезд для техники.

Технология бурения скважины под воду предполагает три вида работ.

Разрушение пород — чаще всего применяют разрушение различными механизмами.

Видео:

В промышленности породу разрушают механически, термически или взрывным способом, но при бурении скважин под воду на индивидуальных участках две последние технологии не применяют.

Выемка грунта — для этой работы можно использовать механический и гидравлический методы.

При гидравлическом способе грунт из скважины на поверхность поднимают жидкостью под давлением: водой или водно-глиняным раствором. При механическом способе используют спецоборудование: буры, шнеки, желонки.

Укрепление стенок — мало пробурить в грунте отверстие. Чтобы его стенки не осыпались, потребуется провести обустройство ствола.

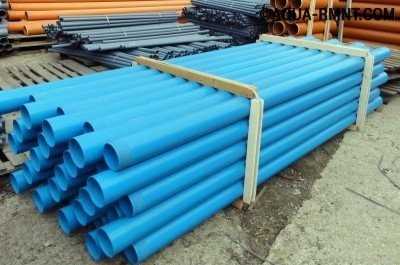

Для закрепления стенок в отверстие вставляют металлическую обсадную трубу, сделанную из черной стали, электросварную или цельную.

Отрезки трубы могут соединяться резьбовым соединением или при помощи сварки. Если предполагается, что воду из скважины будут пить, то нельзя использовать оцинкованную трубу.

Идеальный вариант для труб, по которым будет проходить артезианская вода, — нержавеющая сталь, но этот материал слишком дорогой.

Сейчас чаще всего применяют обустройство скважин под воду по технологии двойной обсадки, когда в основную металлическую колонну вставляют вкладыш из пластиковой трубы, сделанной из ПНД или ПВХ.

Это позволяет значительно увеличить срок службы скважины.

Четыре способа самостоятельного бурения скважины под воду

Выбор способа бурения зависит от технических и финансовых возможностей, а также от желаемых технических характеристик будущего гидротехнического объекта.

Шнековый способ пригоден, когда нужно пробурить на участке мелкую скважину. Бурение ведется шнеком, лопасти которого одновременно разрушают почву и выносят ее наверх.

Шнек — устройство, по форме и механизму действия напоминающее штопор. Его лопасти могут быть приварены под прямым углом — в этом случае они входят грунт тоже под прямым углом и измельчают его перед подачей на поверхность.

Фото:

При этом часть почвы может просыпаться на дно и потребуется ее дополнительное извлечение на поверхность.

Более прогрессивный способ бурения — когда лопасти приварены к оси наклонно. Такой шнек входит в грунт и вынимает его без измельчения и просыпания.

Колонковый способ — для бурения используют специальный инструмент в виде трубки с насадкой на конце, представляющей собой колонковую колонку с резцами из твердого металла.

Способ подходит, если предстоит бурить твердые каменистые породы. При этом грунт сначала разбивают долотом, а затем поднимают на поверхность с помощью коронки.

Трубка вращается, в нее забивается шлам и выводится на поверхность. Полностью забитую трубку вынимают и очищают от породы, ударяя тяжелой кувалдой.

В процессе бурения скважины колонковым способом в отверстие нужно подавать воду со взвесью глины — это защищает стенки скважины от осыпания.

Ударно-канатный способ заключается том, что грунт сначала разбивают тяжелым инструментом, а затем вынимают с помощью режуще-захватывающего приспособления, находящегося на конце трубы.

Это приспособление называется желонка. Над местом будущей скважины ставят двухметровой высоты треногу. На ней оборудуют блок, через который пропускают трос с закрепленной на нем желонкой.

Если предполагается обустройство скважины длиной менее 10 метров, то строительство треноги необязательно.

Видео:

Но в любом случае, если скважину пробивают своими руками, то это приспособление облегчит процесс, так как при работе с треногой не нужно прикладывать много физических сил.

Ударно-вращательный — в этом случае бурение ускоряется за счет того, что установка делает одновременно ударное и оборотное продвижение.

Способ считается самым продуктивным приемом бурения каналов под воду в скалистом грунте.

Бурение скважины под воду ледобуром

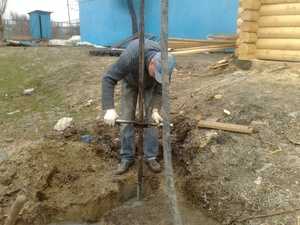

Если нужно своими руками пробурить неглубокую скважину под воду на участке с мягкой почвой с минимальными затратами, то можно взять обычный ледобур.

В процессе бурения инструмент наращивают самодельными штоками. Ножи ледобура заменяют шнек, а штоки можно смастерить вручную из стальных трубок диаметром 2,5 сантиметра.

Ледобур используют для бурения льда и мерзлой земли во время зимней рыбалки или в альпинизме. Для бурения земли подойдет рыболовный ледобур.

Ледовый бур — легкий инструмент с острыми ножами. У него правильный угол атаки, благодаря которому ножи легко вгрызаются в землю.

Им вполне можно выкопать на участке неглубокую скважину под воду или отверстие для столбов. Ледобур хорошо берет сухую почву, но во влажной застревает. Он непригоден для бурения глины.

Для ускорения работы к краю лезвий ледобура нужно приварить резцы. Кроме ледобура и штанг, потребуются обсадные трубки для закрепления ствола отверстия, лопата и тележка для погрузки и вывоза грунта с участка.

Видео:

Как правильно пробурить своими руками отверстие в земле ледобуром?

Работа складывается из следующих этапов:

• выкапывают лопатой яму глубиной 40 – 50 сантиметров;
• в яму помещают бур и, вращая, вводят его в грунт по правилу закручивания винтов;
• сделав 3-4 оборота, инструмент вытаскивают и вручную очищают от земли;
• после проходки первого метра нужно приступать к формировке канала для воды, для этого в отверстие опускают обсадную трубу.

Совет: правильно, когда диаметр трубы несколько больше ледобура. При обустройстве скважины своими руками лучше использовать легкие пластиковые трубы, соединяющиеся друг другом с помощью резьбового соединения.

Когда инструмент полностью опустится под землю, прекращают бурить и прикрепляют к буру удлинитель (с помощью резьбы, пайки или стального стержневого пальца).

Бурить нужно до тех пор, пока на поверхности не останутся верхние 10 сантиметров обсадной трубы. На ней закрепляют следующий отрезок.

Делая обустройство стенок, периодически проверяют их вертикальность, выравнивая с помощью кусков дерева. Клинья вбивают в зазор между землей и внешней стенкой трубы.

Бурить продолжают до тех пор, пока в скважине не покажется вода. После этого работу прекращают, инструмент вынимают и ставят фильтр.

Совет: щель в грунте возле трубы нужно засыпать щебнем.

Трубы можно вставить в отверстие не во время, а после бурения, но в этом случае скважину придется еще раз освободить от просыпавшегося вниз грунта.

Затем трубы поочередно опускают в ствол и соединяют друг с другом после того, как очередной отрезок трубы опустится вниз.

Видео:

Заключительные работы

Вы пробурили скважину под воду своими руками, но это только первый этап. Теперь нужно провести обустройство вашего гидротехнического сооружения.

Обустройство включает в себя:

• установку кессона;
• запуск насоса;
• монтаж электрооборудования;
• прокладку труб для воды.

Обустройство артезианской скважины проводится в обязательном порядке, но если не хватает средств, то этим можно заняться немного позже.

Обустройство не нужно, если принято решение бурить на участке маленькую скважину исключительно для полива огорода и других небытовых нужд.

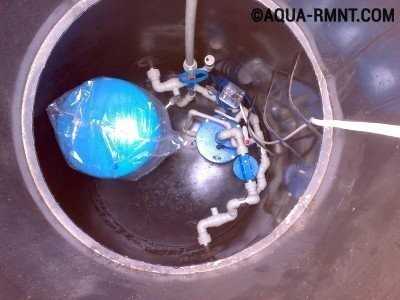

Обустройство начинается с установки кессона. Для кессона делают оголовок, то есть вокруг верхнего края обсадной трубки удаляют грунт и производят спуск кессона на глубину около двух метров.

Таким образом, отверстие, из которого будет поступать вода, окажется в центре кессона. Трубу герметично соединяют с внутренними краями кессона.

Установка кессона нужна, чтобы предотвратить залив скважины грунтовыми водами. Без кессона вода в устье отверстия зимой может замерзнуть.

Что представляет собой устройство кессона? Кессон можно сделать своими руками из отрезка обычной трубы, диаметр которой равен приблизительно одному метру.

Толщина стенок кессона должна быть около 4 миллиметров. Изнутри кессон покрывают антикоррозийным составом, снаружи изолируют от воды, сверху он должен закрываться крышкой.

Труба, по которой поднимается вода, выходит из кессона – ее верхний конец находится ниже промерзания грунта.

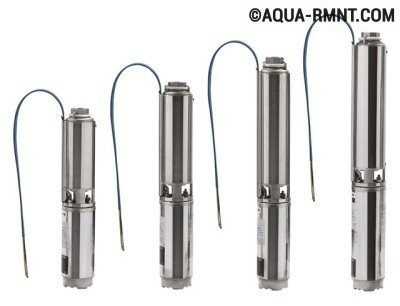

Насос для скважины должен подавать воду под достаточным давлением. К насосу монтируют водостойкий кабель и прикрепляют для страховки металлический трос.

Конец троса закрепляют на оголовке обсадной колонны.

При желании можно установить своими руками элементы автоматического управления, чтобы не включать насос вручную.

Пульт управления насосом позволяет прибору автоматически включаться и отключаться в зависимости от того, под каким давлением находится гидроаккумулятор.

Видео:

Гидроаккумулятор (мембранный бак) защищает электродвигатель насоса от работы в сухом режиме и от перепадов напряжения в электросети.

Практика показывает, что пробурить гидроскважину своими руками достаточно трудозатратно, но возможно.

Если нет средств нанять буровую технику и приходится все делать своими руками, то нужно подойти к делу ответственно — правильно выбрать вариант бурения в зависимости от почвы на участке, прочитать инструкции.

Но в результате вы получите качественную воду из гидротехнического объекта, сделанного своими руками.

stoydiz.ru

материалы, инструменты, процесс самостоятельного бурения

Многие владельцы частных домов загородных участков хотят иметь собственный независимый источник чистой воды. Самым лучшим решением получить практически неиссякаемый источник будет профессиональное бурение глубокой артезианской скважины. Но стоит она весьма недёшево, и многие решаются пробурить скважину на своём участке самостоятельно.

Предварительная подготовка к работам

В средних широтах на равнинной местности довольно качественные источники воды получают, буря скважины «на песок» вручную ударно-канатным методом. Этим методом проводить самостоятельное бурение скважины целесообразно максимум до глубины 30—40 м. Как правило, их глубина редко бывает более 20 метров. Бурение такой скважины «на песок» глубиной 15—20 метров вполне посильно выполнить бригаде из трёх-четырёх человек за 2—3 дня.

Место для скважины выбирают, исходя из удобства её использования и достаточной удалённости от источников загрязнения сточных вод — септиков, уборных, выгребных ям и пр. (не менее 15 м). При использовании для её оснастки электрического насоса должна быть предусмотрена возможность подвода к нему электричества.

Чтобы качественно пробурить скважину под воду, нужно хорошо знать её устройство и метод бурения, а также структуру грунта и расположение подземных вод. Это позволит правильно подготовить нужные материалы и инструменты.

Определение требуемой глубины бурения

Для определения глубины будущей скважины профессиональные бурильщики проводят специальную геологическую разведку. Любителю же придётся максимально хорошо всё выяснить косвенными методами. Они не всегда позволят определить точную глубину предстоящего бурения, но помогут увидеть общую картину будущих работ и правильно к ним подготовиться.

Также рекомендуем прочитать:

Эти исследования можно провести с помощью:

• гидрогеологических карт местности;
• расспросами владельцев скважин поблизости;
• изучением окрестных колодцев;
• консультацией у специалистов;
• методами биолокации.

Нелишним будет также провести биохимический анализ воды из уже готовых источников по соседству. Это даст возможность определить, будет ли вода из устроенного трубного колодца пригодна для питья и работы бытовой техники. Возможно, для её очистки нужно будет устанавливать специальный фильтр.

По картам также необходимо определить и глубину промерзания грунта в данной местности. Это важно для обустройства надземной части трубного колодца и подвода воды к дому.

Водоносные слои

Для правильной работы и эффективного использования самодельная скважина «на песок» должна быть установлена в один из напорных песчаных водоносных слоёв.

Будучи зажат между двух водоупорных пластов плотной глины — покровом сверху и ложем снизу (рис. 1), этот слой при его вскрытии обеспечивает подъём уровня воды в скважине (артезианский эффект).

Структура водоносных пластов в целом такая:

• Верховодка. Сточные загрязнённые поверхностные воды слабой фильтрации.
• Грунтовые воды. Просочившаяся глубже в грунт верховодка. Тоже сильно загрязнены.
• Воды напорных слоёв. Они уже довольно чистые для организации водоснабжения. Расположены слоями в глубину — чем глубже слой, тем больше в нём воды, и тем она чище.
• Межпластовые воды безнапорных слоёв. Располагаются в грунте между водоносными слоями. Их не стоит использовать — вода будет грязная, и её уровень будет непостоянный.

Не всегда самый первый водоносный слой окажется подходящим, возможно, придётся бурить глубже. Водоносом в хорошем пласте является чистый крупный белый песок.

Устройство и работа трубного колодца

Все песчаные скважины на воду или трубные колодцы, как их ещё называют по аналогии с колодцем традиционным, шахтным, устроены примерно одинаково (рис.1). Вертикально пробурённое отверстие в земле укрепляется трубой для укрепления его стенок. Для фильтрации воды от песка внизу трубы установлен специальный фильтр из очень мелкой сетки, не окисляющейся в воде.

Рис.1

Из-за напора снизу в скважине, как в колодце, устанавливается столб воды. С помощью погружного или наружного насоса она подаётся на поверхность. Устье скважины оборудуется для подачи воды к месту её назначения.

Основная характеристика скважины — её дебит, который определяет соотношение скоростей поступления и выкачивания из неё воды. Выражается в единицах объёма за единицу времени (л/ч, куб. м/сут).

Подбор материалов и инструментов

Перед тем как самостоятельно пробурить скважину, нужно подобрать требуемые материалы и инструмент. От материалов зависит долговременность функционирования трубного колодца, поэтому на них лучше особо не экономить.

Главный элемент конструкции — обсадная труба. Она определяет стоимость скважины, её долговечность, работоспособность и объём буровых работ. Фильтры делаются самостоятельно или заказываются, насосы выбирается по целевому назначению скважины.

Обсадная труба

Для обсадки стенок скважины обычно используют металлическую или пластиковую трубу внутренним диаметром 90—160 мм. Его нужно подбирать, исходя из будущей оснастки трубного колодца.

Труба при погружении наращивается добавлением сегментов. Их соединение может быть резьбовым (буровые и пластиковые трубы) или сварным. В случае сварного соединения — сварочный шов не должен быть толстым. Толстый шов, а также наружные резьбовые муфты или накладки будут цепляться за грунт и препятствовать погружению трубы при бурении. Это будет его замедлять и усложнять.

Пластиковая труба для обсадки используется в местах, где нет риска смещения грунта, и он не содержит плывунов. У неё есть ряд преимуществ по сравнению с металлической. Эта труба:

• легче;
• дешевле;
• имеет гладкую внутреннюю поверхность;
• проще наращивается;
• не подвержена коррозии.

Наличествует у неё так же и ряд существенных недостатков. Основные из них такие:

• меньшая, чем у металлической трубы, прочность;
• малый вес — с ней проще управляться, но она плохо заходит в грунт.

Поэтому лучшим вариантом будет использование для обсадки обеих труб: снаружи — металлическая, внутри — пластиковая. Для этого необходимо правильно подобрать их диаметры. В случае сварного соединения металлической трубы нужно следить, чтобы она не имела изгибов.

Водяной фильтр

Вторым по значимости для работоспособного трубного колодца является фильтр. Он может быть:

• Наружным. Его делают с наружной нижней (забойной) части низа обсадной трубы.
• Внутренним (погружным). Он изготавливается отдельно и устанавливается внутри обсадки скважины.

Несмотря на большую трудоёмкость установки внутреннего фильтра, его использование предпочтительнее. Он съёмный и позволяет провести ремонт, чистку или углубление скважины. Установка его прямо в песок после бурения позволяет избежать его засорения при опускании трубы, что часто случается при использовании наружного фильтра.

Фильтрующая часть в обоих случаях должна быть достаточно длинной и соответствовать предполагаемой толщине водоносного слоя. Как правило, её длина 1−1,5 м.

Материалы для оснастки

Готовая и прокачанная скважина с фильтром оснащается насосом и трубами для подачи воды на поверхность. Насосы бывают наружные и погружные, ручные и электрические. Тип насоса выбирается в зависимости от целевого назначения трубного колодца:

• Электрические погружные насосы. Опускаются внутрь скважины. Используются для подачи воды как в здание, так и на участок. Для организации водоснабжения дома ниже уровня промерзания грунта к нему делается подземный трубный отвод. Для подачи воды погружным насосом на участок устанавливают колонку.
• Наружные насосы. Устанавливаются на устье скважины или внутри кессона под землёй, ниже уровня промерзания грунта. Могут применяться для подачи воды в дом и на участок.

В зависимости от выбранного типа насоса, к нему подбирают питающие трубы. Для погружного насоса можно использовать шланг.

Подготовка инструментов

Для успешного бурения нужно правильно подобрать инструменты. Они должны быть качественными и проверенными. Если в самый неподходящий момент подведёт какой-нибудь инструмент, блок, трос или болт, то работа может не только существенно замедлиться, но и её продолжение может стать вовсе невозможным. Можно безнадёжно испортить скважину или получить серьёзные травмы и увечья. Поэтому к подготовке инструментов и материалов нужно подойти крайне внимательно и ответственно.

Основные инструменты и приспособления для бурения:

Рис. 2

Рис. 3

Рис. 4

Рис. 5

• Тренога с блоком (рис. 2). Устанавливается над скважиной для проходки желонкой, может также помогать при работе буром. Её ноги могут быть деревянными или металлическими, она должна складываться. Внутри неё в вершине должен быть прочно закреплён металлический блок для троса желонки.
• Желонка (рис.3) с металлическим тросом. Нужна для ударно-канатной проходки.
• Металлический шнековый бур с резцами (рис. 4) и наращиваемой длиной штанг. Его диаметр должен быть на 1—2 см шире обсадной трубы. Длина шнека — до полуметра.
• Штыковые и совковые лопаты.
• Два гидравлических домкрата для подъёма обсадной трубы.
• Толстое металлическое стопорное кольцо на трубу с болтами. Оно препятствует излишнему погружению трубы и нужно для опоры домкратов при её подъёме.
• Металлические ручки для вращения обсадной трубы (рис. 5). Крепятся на неё обжиманием при помощи болтов. Ручки должны быть достаточно длинными и прочными.
• Электронасос со шлангом. Применяется для прокачивания скважины и для заполнения её водой при бурении.

Точный подбор ручных и электрических инструментов делают в соответствии с каждым конкретным случаем бурения. Обычно нужен такой набор:

• Набор ручного инструмента (отвёртки, пассатижи и пр.) и рожковых ключей.
• Тяжёлые молотки или кувалды.
• Мотобур. При его наличии он может быть использован в начале бурения.
• Сварочный аппарат. Нужен при сварном сочетании сегментов металлической трубы.
• Угловая шлифмашина (болгарка).
• Электродрель.

Понадобятся и различные соединители — саморезы, болты, гайки, шайбы, гвозди, проволока и пр.

Перед тем как самому сделать скважину для воды, необходимо также позаботиться о доступности в месте бурения электроэнергии для освещения и работы электроинструмента и воды.

Бурение вручную комбинированным методом

Этот метод называют комбинированным, потому что он включает в себя шнековое бурение и ударно-канатную проходку желонкой. Само бурение проводят в три этапа. Они имеют различную сложность, и на каждом из них применяются разные методы работ.

На первом этапе ручное бурение шнековым буром проводят в грунте до первой воды. Этот этап самый быстрый, но на нём важно выдержать вертикальность бурения. Проводится без обсадной трубы. Примерная глубина бурения — от 3—4 до 6—8 м. Порядок работ здесь такой:

• В месте бурения копается маленькая ямка, в которую устанавливается шнековый бур. При работе он должен заходить в грунт не более чем на полметра. После забуривания его вынимают и чистят.
• По мере углубления отверстия длина бура наращивается с помощью штанг.
• После появления в скважине воды шнековое бурение становится невозможным. Бур вынимают, а в получившееся отверстие в грунте вставляют металлическую трубу для обсадки. Вокруг неё на земле делают прочную решетчатую опалубку.

Второй этап — ударно-канатное бурение желонкой до вскрытия водоносного слоя. Проходка ведётся через обсадную трубу в суглинках, плывунах и плотной глине. Ориентировочно, это ещё 3—5 м. Последовательность работ:

• На месте бурения устанавливают треногу, через блок который продевают трос желонки.
• Желонку заводят в трубу, спускают до дна скважины и начинают ею делать удары о грунт, периодически невысоко поднимая её и резко пуская. Когда желонка заполняется жижей или её ударная часть (башмак) забивается грунтом, она извлекается на поверхность и промывается водой.
• Грунт постепенно выбирается из-под трубы, и она понемногу опускается. Для улучшения посадки её периодически нужно проворачивать. Чтобы край трубы не ушёл под землю, на неё надевают стопорное кольцо.
• По мере погружения труба наращивается привинчиванием или перевариванием новых сегментов.
• Водоупорный покров песчаного водоносного пласта состоит из плотного слоя глины, с трудом пробиваемого желонкой. Если после его вскрытия в скважине резко появляется напор воды снизу и белый песок, то это свидетельствует о начале проходки в напорном водоносном слое.
• Дальнейшие работы будут проводиться в условиях постоянного давления снизу. Поток прибывающей из водоносного слоя воды приносит в скважину песок. Поднимаясь снизу, он может засыпать и прочно прихватить желонку. Дабы этого не случилось, её нужно вовремя вынуть и на протяжении всего дальнейшего бурения внимательно следить за тем, чтобы она не оставалась в трубе даже на короткое время.

Третий этап начинается после вскрытия первого напорного водоносного слоя и заканчивается при достаточном углублении в подходящий для скважины слой. Как и на втором этапе, проходка ведётся желонкой внутри обсадки, но уже заполненной водой. Этот этап может потребовать проходки ещё как минимум 2 м. Действия на этом этапе:

• Для компенсации давления снизу и уменьшения поступления песка, в трубу до самого верха заливают воду и поддерживают максимальный её уровень до конца проходки.
• Забурившись в водоносный слой, нужно определить его толщину. Для этого слой проходится на длину активной части фильтра.
• Если толщина пласта подходящая, то бурение останавливают. Прокачивая скважину, определяют её дебит. При удовлетворительном дебите проводят биохимический анализ воды. При подходящем качестве воды устанавливают внутреннюю пластиковую трубу и погружной фильтр. Или просто заглушают низ скважины, если у неё фильтр установлен снаружи трубы.
• Если не подходят толщина, дебит или чистота воды, то бурение продолжают до следующего водоносного слоя.

Для установки погружного фильтра нужно предварительно вычерпать желонкой весь песок из скважины, по возможности — немного глубже забоя. Фильтр опускают до упора в песок. Удерживая его с усилием на месте, домкратами поднимают трубу вверх на высоту длины активной части фильтра.

После завершения установки фильтра скважина прокачивается насосом и полностью оборудуется.

pion.guru

Как пробурить скважину своими руками правильно и недорого

Центрального водопровода на вашем участке нет и не будет. Либо он только планируется. Строительство колодца весьма трудозатратно, необходимо переворотить массу грунта, купить, доставить и довольно глубоко вкопать тяжёлые бетонные кольца. Собственная скважина — прекрасное решение, однако услуги геологов весьма недёшевы. Специально для тех, кто не может себе позволить больших трат и умеет работать руками, расскажем, как пробурить скважину своими руками.

Оговоримся сразу, что бурение водяных скважин руками в буквальном смысле невозможно, человек не крот, а руки его —  не лопаты. Понадобятся те или иные приспособления и механизмы. Экономия в том, что бурение можно произвести собственными силами, а аренда необходимого оборудования обойдётся намного дешевле, чем услуги буровой установки на платформе грузового автомобиля. Однако следует понимать, что в 99,9% случаев ответ на вопрос о том, как пробурить скважину своими руками до артезианской воды, будет звучать так: никак. Дело в том, что запасы качественных подземных вод за редким исключением располагаются на глубине, гораздо большей, чем это можно сделать без использования сложных и дорогостоящих механизмов. К тому же артезианские воды залегают в пластах довольно твёрдых горных пород, которые «по зубам» только мощным установкам. Какие типы подземных вод потенциально доступны для самостоятельного устройства водозабора?

Верховодка ↑

Верховодка (почвенные воды) располагается близко к поверхности над фрагментарными водоупорными линзами, чаще глинами. Найти её можно отнюдь не везде, верховодка часто носит сезонный характер и в засушливый период года может вообще исчезнуть. Имеет, как правило, низкое качество, непригодна для питья. Зачастую использовать её можно только для хозяйственных целей, главным образом — полива сада и огорода. В случае с верховодкой, благодаря ее небольшой глубине залегания, вопрос, как пробурить скважину под воду своими руками, решается простыми и дешёвыми методами.

Грунтовые воды ↑

Грунтовые воды залегают в песчаной прослойке над верхним обширным водоупорным пластом, глубина может варьироваться от 5 до 50 м. В лесистой местности грунтовые воды можно найти довольно близко к поверхности, в степной же они зачастую располагаются глубоко либо вообще отсутствуют. Качество грунтовых вод сильно разнится, они редко соответствуют стандартам питьевой воды, требуется установка системы фильтрации. Скважины, которые бурят на грунтовые воды, именуют песчаными, из-за умеренной стоимости они наиболее распространены среди владельцев частных усадеб, имеющих собственный водозабор.

Межпластовые воды ↑

Межпластовые воды, как следует из названия, залегают между водоупорными слоями грунта. Расположенный сверху пласт (или несколько) служит эффективным фильтром, поэтому такие воды имеют, как правило, высокие качественные показатели. Если повезёт, при определённых условиях (невысокое залегание, грунты без каменистых включений) межпластовые воды могут быть доступны для самостоятельного бурения. Однако чаще они располагаются на расстоянии свыше 40 м от поверхности, бурить скважину вручную на такую глубину проблематично.

Схема распределения поземных вод

Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.

Как бурить скважину под воду вручную ↑

Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.

• Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.

Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет

Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.

Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ

• Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.

Как пробурить скважину под воду с помощью малогабаритной буровой установки ↑

Главный недостаток ручного бурения — невозможность пройти на значительную глубину. Причины этого — в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама — иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную. Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.

Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем

Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.

МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля

В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м. Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт — высококачественных межпластовых.

Существует также метод ударно-канатного бурения, когда в скважину сбрасывают тяжёлое остроконечное долото, разбивающее породу. Оно закреплено на стальном тросе, который, в свою очередь, намотан на вал со стопором либо закреплён на блоке. Вся эта конструкция должна быть закреплена на довольно высокой вышке, габарит её больше, чем у МБУ. Возвратно-поступательные движения долота может обеспечивать двигатель либо трос наматывают-отпускают вручную. Из преимуществ ударно-канатного метода можно назвать возможность устройства скважин большого диаметра и возможность вести работы в довольно твёрдых породах. Однако небольшая глубина бурения и весьма невысокие темпы производства работ делают этот способ маловостребованным.

Как пробить скважину своими руками с помощью ударно-канатного метода? Понадобится тренога с блоком или валом, трос, долото и подъёмный механизм. Высота установки тем больше, чем глубже планируется «долбить» водозабор

Дадим пару рекомендаций, как правильно бурить скважину, используя малогабаритную установку:

1. Производители оборудования и умельцы, которые подряжаются на выполнение работ, нередко используют метод гидробурения. На нижеприведенном видео показано, как бурят скважину на воду, закачивая в неё жидкость и удаляя её вместе с частицами грунта. Вода действует как смазка, тем самым можно увеличить глубину бурения почти в два раза. Однако вместе с жидкостью с поверхности в водоносный слой неизбежно заносится вредоносная микрофлора, что может привести к заражению чистых подземных вод. Если водозабор делается для получения питьевой воды, желательно не использовать гидрометод, а бурить «всухую». Когда этого не удаётся избежать, необходимо сразу же после окончания работ установить обсадную трубу с фильтром, опустить в скважину вибрационный насос и непрерывно прокачивать водозабор минимум в течение недели. Если этого не сделать, источник придётся долго «лечить».

2. При установке насадок на бур самым строгим образом соблюдайте технику безопасности, в противном случае рискуете остаться без пальцев.

Довольно мощная полуавтоматическая малогабаритная установка «Крот», показано шаг за шагом, как бурят скважину для воды.

Наглядно показано, как пробить скважину своими руками, используя мотобур с насадками.

Вы можете попытаться пробурить и обустроить скважину для водоснабжения собственными силами, если обладаете определёнными навыками, временем и желанием. При отсутствии таковых, доверьте выполнение задачи профессиональным геологам, грамотные специалисты предварительно определят примерную глубину залегания различных типов вод, предложат варианты устройства водозабора, качественно выполнят бурение скважины, установку эксплуатационной колонны. Прокачают источник, определят характеристики, оформят паспорт и дадут гарантию на выполненные работы.

aqua-guru.ru

как самостоятельно вручную провести работы » Аква-Ремонт

К сожалению, далеко не ко всем участкам подведен водопровод. Владельцам такой недвижимости приходится выбирать малокомфортную жизнь «без удобств» либо проводить ручное бурение скважин на воду. Можно считать этот метод самым дешевым и распространенным способом обустройства источника для автономного водоснабжения. Для проведения работ обычно приглашают специалистов, но при желании их можно выполнить самостоятельно. Сегодня мы будем разбирать, как пробурить скважину своими руками и какие способы существуют.

Способы самостоятельного бурения

Шнековый метод

Очень распространенный метод бурения, чаще всего используется для обустройства неглубоких скважин. Его суть в том, что при помощи лопастей шнека почва разрушается и выносится на поверхность. Существует две технологии такого бурения. Для первой используется шнек, лопасти которого приварены к основе под прямым углом. В процессе работы лопасти разрезают почву под углом 90°, после чего измельчают и транспортируют наверх. Основной недостаток метода: часть грунта падает внутрь скважины и ее требуется извлекать на поверхность.

Разрушающие грунт лопасти шнекового инструмента могут быть приварены к оси под разными углами, на технологию бурения данный факт не влияет. Шнековое бурение в любом случае напоминает закручивание «штопора» с последовательным подъемом разрушенной породы

Более удобна вторая технология. В этом случае используется шнек с лопастями, которые  привариваются к трубе под углом в 30-70°. Устройство разрезает грунт и, не измельчая его, транспортирует на поверхность.

Достоинство метода состоит в том, что при этом внутрь скважины ничего не попадает. На промышленной буровой установке обязательно используется подача в выработку промывочной жидкости, чаще всего воды. Струя, закачиваемая насосом внутрь обсадных труб, вымывает на поверхность отвал. В процессе ручного бурения скважин насосная промывка вряд ли будет использоваться. Однако профессионалы рекомендуют применение жидкости для промывки, которая существенно облегчает процесс бурения.

Колонковое бурение

При использовании этого метода бурение производится с помощью специального инструмента, представляющего собой трубу, на конце которой находится колонковая коронка с острыми резцами из прочного металла. Сверхтвердые скальные породы сначала разбивают долотом, затем бурят с помощью коронки и поднимают забившийся в колонковую трубу шлам.

Коронка, вращаясь вместе с трубой, углубляется в грунт, образуя скважину соответствующего ей диаметра. Шлам собирается внутри снаряда и поднимается вместе с ним на поверхность. Ударами тяжелой кувалды освобождают полый «стакан» от породы. В процессе бурения скважины своими руками внутрь снаряда должна подаваться вода либо чистая, либо с примесью глины. Это укрепляет стенки скважины и мешает их обрушению.

Колонковые коронки могут быть самых разных видов, их выбор зависит от физико-механических характеристик породы, в которой предстоит бурить скважину

В своей верхней части колонковая труба оснащается крепежными приспособлениями, на которые наращиваются штанги. Так достигается необходимая глубина бурения. Наращивание происходит поэтапно. После того, как был заглублен первый участок трубы, на нее крепится новая штанга, длина которой от 1,2 до 1,5 м. Затем действия повторяются. Таким образом из снаряда и штанг формируется технологическая колонна. Очень важно, чтобы стакан и трубы соединялись между собой как можно более прочно. В точках их крепления не должен присутствовать заметный люфт и нежелательные подвижки.

Ударно-канатный способ

Тяжелый буровой инструмент поднимается на высоту от 2 метров и с силой опускается на участок бурения. Он разбивает породу и захватывает ее режуще-захватывающим приспособлением, находящимся на нижнем крае трубы. Оно называется желонка и может быть самого разного вида, в зависимости от типа почвы.

Для облегчения процесса бурения в скважину вливается глиняная смесь или вода, которая позже вычерпывается с помощью особого приспособления, выполненного в виде ковша.

Схема желонки с шариковым клапаном, одного из типов инструмента, специально предназначенного для работы с мягким и сыпучим грунтом

Ударно-канатный метод предполагает использование треноги. Она сооружается над местом бурения. Высота устройства – порядка двух метров. На верхней части оборудования монтируется блок, через который перекидывается трос. На его конце прочно закрепляется желонка. Инструмент поднимается на поверхность земли и опускается в скважину с помощью троса. Очищение желонки от шлама производится через технологическое отверстие, расположенное  в полуметре от ее нижнего края.

Некоторые умельцы утверждают, что знают, как вручную пробурить скважину, для чего вовсе не требуется возведение треноги. Многолетняя практика показывает, что это возможно только для глубин менее 10 м и потребует от строителей чрезмерных физических усилий.

Узнать подробнее о технологии бурения водоносных скважин можно из следующего материала: https://aqua-rmnt.com/vodosnab/kolod-skvaj/texnologii-bureniya-skvazhin.html

Ударно-вращательный метод

Метод очень похож на предыдущий способ бурения. Главное отличие: буровая установка выполняет сразу вращательные и ударные движения. Таким образом усилия, приложенные к снаряду, увеличиваются и процесс бурения ускоряется. Грунт, выбитый желонкой, при помощи особого ковша транспортируется на поверхность. Метод считается самым лучшим для обустройства скважины в каменистых твердых грунтах.

Для облегчения процесса бурения используется самодельная тренога — конструкция, с помощью которой вынимать из скважины бур намного проще и легче

Нужно отметить, что наименее результативным из всех способов является шнековый. Однако он наиболее простой, поэтому именно его чаще всего выбирают, когда собираются самостоятельно пробурить скважину. Впрочем, выбор метода бурения так же зависит от состава почвы на участке. Шнековый способ чаще всего бесполезен на твердых грунтах, а применение ударно-вращательного нецелесообразно на мягких почвах. Таким образом прежде, чем начать бурение следует обязательно выяснить состав грунта на участке.

Раскачать скважину после бурения поможет следующий материал: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-raskachat-skvazhinu-posle-bureniya.html

Бурим скважину приспособлением из ледобура

Существует метод бурения, который потребует минимальных финансовых вложений. Это бурение скважин вручную при помощи ледобура. Инструмент используется в качестве бура, а для его наращивания применяются самодельные штанги.

Нож ледоруба будет служить шнеком, а в качестве штанг для наращивания можно брать стальные трубы диаметром до 25 мм. Чтобы процесс шел быстрее к заводным кромкам импровизированного шнека привариваются усиленные резцы

Кроме всего прочего для работы потребуются обсадные трубы, чтобы формировать ствол скважины, лопата и приспособление для вывоза с участка шлама.

Бурение шнеком, сделанным из ледобура, включает в себя следующие операции:

• Подготовка. Копаем направляющее углубление: яму в два штыка глубиной.
• Опускаем в получившееся углубление бур и начинаем его ввинчивать в грунт, используя правило закручивания винтов.  Следует помнить, что после каждых трех или четырех оборотов инструмент извлекается на поверхность и очищается.
• После того, как пройден первый метр в глубину, начинаем формирование ствола.Для этого в скважину опускается обсадная труба, ее диаметр должен быть несколько больше диаметра бура. Лучше всего выбирать легкие детали из пластмассы, оборудованные резьбой для соединения.
• Когда буровой инструмент начинает опускаться в забой на всю свою высоту, прикрепляем к нему удлиняющую штангу. Сделать это можно двумя способами: прикрутить деталь, если присутствует резьба, или надставить при помощи стального пальца-стержня при ее отсутствии.
• В ходе работ продолжаем формирование обсадной колонны. Как только на поверхности остается порядка 10-15 см трубы, крепим к ней следующую. Соединение должно быть прочным. Обычно оно выполняется при помощи резьбы или пайки.
• Периодически проверяем вертикальность ствола. Если бур начинает биться о стенки обсадной колонны, выравниваем сооружение при помощи клиньев из дерева. Они забиваются между грунтом и обсадной трубой.
• После того, как в скважине появилась вода и было принято решение о прекращении работ, устанавливаем фильтр и аккуратно засыпаем зазор между грунтом и обсадной трубой гравием.

Обсадная колонна может быть смонтирована и после завершения работ по бурению. В этом случае пластиковые трубы вводят в скважину и последовательно соединяют после того, как предыдущая деталь будет опущена вниз. Это не самый рациональный способ, поскольку придется еще раз чистить забой от шлама.

Узаконить использование скважины можно разобравшись в действующем законодательстве. Подробности: https://aqua-rmnt.com/vodosnab/kolod-skvaj/kak-uzakonit-skvazhinu.html

Пластмассовые трубы очень легкие, достаточно прочные и недорогие, поэтому их чаще всего выбирают для обустройства обсадной колонны скважины

Опыт показывает, что бурение скважины своими руками вполне возможно, хоть и достаточно трудозатратно. К делу следует отнестись со всей ответственностью: грамотно подобрать способ бурения, выбрать необходимые материалы, изучить инструкции и после этого приступить к работе. Результатом потраченных усилий станет чистая вода из собственной скважины на участке.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

как самому пробурить скважину на песок » Аква-Ремонт

Благоустроенная скважина на даче — условие практически обязательное для комфортного отдыха, ведь централизованный водопровод за городом организован далеко не всегда. Однако буровые работы стоят дорого, а ожидаемый результат владельцам участка не гарантирован. Желание сэкономить и руководить процессом побуждает многих дачников заняться бурением скважины самостоятельно. Выполнить эту задачу сложно, но вполне возможно.

Глубоко ли вода на вашем участке?

Для начала следует определиться с типом скважины, выяснив, насколько глубоко залегает в конкретной местности водоносный пласт. Возможностей для этого несколько:

• гидрологические карты;
• разведочное бурение;
• опрос соседей.

Первое, как и консультации инженера-гидролога, можно получить в профильных ведомствах. К разведочным бурильным работам обращаются лишь в крайнем случае, поскольку это удовольствие дорогое. Чаще всего владельцы участка просто расспрашивают своих соседей, которые уже являются счастливыми обладателями действующей водяной скважины или колодца, о характеристиках объекта.

Подробнее по этому вопросу читайте в статье: Как найти воду для скважины — обзор 5-ти способов поиска + метод биолокации в подробностях.

Немного о видах водяных скважин

По результатам оценки глубины водоносного пласта владельцам дачи придется выбирать из трех вариантов:

• вода залегает близко, на глубине до 12 метров — абиссинский колодец;
• водоносный слой не глубже 50 метров — скважина «на песок»;
• вода находится очень глубоко, до 200 метров — скважина «на известняк».

Близкое к поверхности пролегание водоносного слоя встречается редко. Счастливые владельцы такого участка могут сделать скважину-иглу, на создание которой понадобится всего один день или даже несколько часов. Технология создания абиссинского колодца состоит в том, что грунт как бы прокалывают довольно тонкой трубой: всего 1-1,5 дюйма. На конце трубы устанавливают конусовидный фильтр, который облегчает проникновение сквозь толщу грунта. Сверху монтируется всасывающий насос. Однако воды из абиссинского колодца поступает немного, поэтому может понадобиться сооружение еще одного источника воды этого типа. Компактные формы абиссинского колодца позволяют пробурить такую скважину даже в подвале дома.

Скважина «на известняк», т. е. артезианская, также встречается не часто. Этот вариант хорош тем, что позволяет получать большое количество очень чистой воды. Но своими силами успешно пробурить такую скважину практически невозможно, понадобится привлекать бригаду с профессиональным бурильным оборудованием. Кроме того, артезианские источники воды необходимо лицензировать в соответствующих органах. Обратите внимание, что если под дачным участком пролегает слой артезианской воды, имеет смысл обсудить с соседями совместную оплату услуг бригады, поскольку такая скважина может с легкостью обеспечить водопотребление нескольких домовладений одновременно.

Для создания абиссинского колодца в грунт забивается тонкая полуторадюймовая труба с наконечником-фильтром. Компактные размеры и простая технология позволяют устроить такую скважину в подвале дома или сделать дополнительный источник воды на дачном участке

Чаще всего вода пролегает на горизонте в пределах пятидесятиметровой глубины. Такая скважина может быть выполнена даже начинающими бурильщиками одним из методов, разработанных для подобных ситуаций. Каких? Читаем дальше.

Какой способ бурения выбрать?

Для таких масштабных бурильных работ понадобится специальная установка, которую можно изготовить самостоятельно. Тип установки зависит от выбранного метода бурения:

• ударно-канатное;
• шнековое;
• роторное.

Чтобы сделать агрегат, способный создать узкую скважину глубиной несколько десятков метров, помимо обычных инструментов понадобится дрель, болгарка и сварочный аппарат. Неопытным мастерам рекомендуется приобрести навыки работы с этими сложными устройствами. Хотя создание самодельной бурильной установки потребует немало времени и сил, устройство можно будет эффективно использовать и в дальнейшем, например, при монтаже свайного фундамента. Некоторые умельцы с такой установкой начали собственный бизнес по устройству водяных скважин на соседних дачах.

Вариант #1 — ударно-канатная установка

Рабочий инструмент такой конструкции — довольно тяжелый патрон и желонка, укрепленные на тросе. Трос с грузом подвешивают вертикально на специальной станине. Грунт разбивают с помощью патрона и вынимают желонкой, пока глубина шурфа не достигнет водоносного слоя. Вес патрона должен составлять не менее 80 кг. Вручную такие устройства сейчас практически не используют, операции выполняют с помощью роторного мотора, который поднимает и опускает канат с грузом.

Для создания ударно-канатной бурильной установки понадобится желонка и патрон с заостренными краями, а также трос, рама, на которой будет укреплен груз, и мотор для управления тросом

Нижний край патрона рекомендуется наточить, а также закрепить на нем несколько острых треугольных элементов, чтобы повысить эффективность работы. Сначала в земле делают отверстие подходящего диаметра с помощью обычного садового бура, а затем начинают работу с патроном и желонкой. Ударно-канатное бурение вполне эффективно как на легких, так и на глинистых грунтах.

Интересный вариант такой установки представлен на видео:

Вариант #2 — шнековая бурильная установка

При работе этого устройства грунт вынимают с помощью специального бура, который делают из 100-миллиметровой стальной трубы. К ее нижнему концу приваривают пару витков шнека диаметром примерно 200 мм. По краям шнека устанавливают два наклонных стальных ножа. Сверху монтируют съемную ручку, также изготовленную из отрезка стальной трубы.

Для изготовления бура к металлической трубе приваривают несколько витков металла с заостренными краями. По мере углубления ствола скважины трубу наращивают до необходимой длины

По мере углубления конструкции в грунт основную трубу наращивают с помощью резьбового соединения или муфты. Устройство закрепляют с помощью вышки-треноги, сделанной из дерева или металла. Для выемки довольно тяжелой трубы из шурфа рекомендуется использовать лебедку с электромотором.

Вот пример проведения работ по шнековому бурению с одновременным проведением обсадки:

Вариант #3 — установка для роторного бурения

Это самый сложный, но и самый надежный вариант установки для бурения скважин. Самостоятельно можно сделать только раму для такого устройства, а прочие элементы, такие как буровая штанга, вертлюг, лопастной бур, мотопомпа и мотор-редуктор, рекомендуется приобрести у надежного производителя. С помощью такой установки можно осуществлять бурение с промывкой, ударное, вращательное бурение и т. д. Возможность подавать раствор, который размывает грунт и облегчает его выемку, увеличивает скорость бурильных работ в несколько раз.

Пример работы:

Обратите внимание, что если кто-то из соседей уже имеет опыт самостоятельного бурения скважины, имеет смысл поинтересоваться возможностью одолжить уже готовое буровое оборудование.

Порядок работ при бурении «песочной» скважины

Как и любое важное дело, бурение скважины следует начинать с составления проекта-схемы. Для начала нужно выбрать подходящее место для скважины. Оно должно располагаться довольно близко к дому и как можно дальше от источников потенциального загрязнения: септика, мест содержания домашнего скота и птицы, бани, берега водоема и т. п. Следует учесть не только уже существующие объекты, но и те, которые еще планируется построить на участке, поскольку перенести скважину на новое место будет, мягко говоря, проблематично.

Когда план составлен, наступает время начать его выполнение. Для этого необходимо:

1. Нанести разметку для будущих работ.
2. Выкопать по разметке шурф, в который будет входить инструмент для бурения (желонка, шнек, бур и т.п.).
3. Установить бурильное оборудование.
4. Произвести бурение в соответствии с выбранной технологией.
5. Опустить в шурф фильтровую колонку, которая представляет собой конструкцию из фильтра, отстойника и трубы.
6. Засыпать песком или щебнем пространство между наружными стенками обсадной трубы и грунтом.
7. Загерметизировать верх трубы и с помощью насоса закачать в нее воду, чтобы промыть фильтр.
8. Откачать воду из скважины с помощью желонки или шнекового насоса.
9. После того, как вода стала чистой, опустить в скважину погружной насос с помощью страховочного троса.
10. Подключить к насосу шланг или водопроводную трубу.
11. Установить на трубу вентиль, которым регулируется подача воды.
12. Выполнить гидроизоляцию выступающей над поверхностью части обсадной трубы.
13. Оборудовать скважинное устье кессоном и приварить его к оголовку.
14. Уложить водопроводные трубы, ведущие к дому, в предназначенные для них траншеи.
15. Выполнить наружную обсыпку кессона грунтом и бетонную отмостку.

Это общий порядок работ, в зависимости от условий в него могут быть внесены необходимые изменения.

Правильно обустроенный кессон предотвращает намокание или промерзание оборудования скважины. Очень удобны в монтаже промышленные модели кессонов, выполненные из прочного пластика

Обзор популярных ошибок новичков

Как известно, грунт неоднороден и состоит из разных пластов. Чтобы успешно провести скважину через них, рекомендуется использовать различные методы бурения:

• песчаные горизонты лучше всего преодолевать с помощью бура-ложки с одновременной промывкой буровым раствором или обычной водой;
• для бурения твердого песка рекомендуется использовать долото;
• на плывунах наиболее эффективным считается использование желонки;
• для бурения глины лучше использовать змеевик, подойдет также желонка или бур-ложка;
• твердые породы бурят в два этапа: сначала долбят с помощью долота, затем производят выемку грунта;
• галечные и гравийные пласты также проходят с помощью поочередного применения долота и желонки;
• в большинстве случаев подача в шурф воды облегчает бурение и ускоряет его.

Следует помнить, что размеры шурфа должны быть немного больше, чем наружный диаметр обсадной трубы. Выбирая насос для скважины также необходимо учитывать, что минимальный просвет между внутренней стенкой трубы и насосом должен составлять не менее 5 мм, оптимально — 10 мм.

О том, что бурильщики достигли водоносного слоя, свидетельствует состояние грунта. Если из скважины появляется влажный грунт, значит, вода близко. Вскоре после этого буровой инструмент пойдет заметно легче, чем ранее, когда бур попадет в водоносный слой. Следует продолжать работы до тех пор, пока бурение не будет снова затруднено, т. е. пока не будет достигнут водоупорный слой. Только после этого можно прекратить бурение.

Погружной насос для дачной скважины необходимо опустить на правильную глубину. Если устройство расположено слишком высоко, вода не будет поступать в достаточном объеме, а слишком низкое положение приведет к быстрому заиливанию песком

Бывает, что недавно пробуренная скважина вдруг перестает функционировать. Это может говорить о низком качестве проведенных работ. И новички, и профессионалы нередко совершают ряд ошибок во время бурения. Вот самые частые из них:

1. Перебуривание, т. е. бурение на чрезмерную глубину, в результате чего труба «проскочила» водоносный слой. Чтобы исправить ситуацию, следует либо приподнять уже имеющуюся трубу до нужного уровня, либо вставить внутрь трубы новую трубу меньшего диаметра, а старую вынуть полностью или частично.
2. Неполная посадка обсадной трубы в шурф, в результате чего не достигается необходимый дебет скважины. Это происходит из-за грунта обвалившегося в ствол при выемке бурового инструмента. Грунт следует вынуть желонкой (промывание не поможет) и осадить трубу.
3. Недобур, т. е. труба опушена на недостаточную глубину. Скважину добуривают до правильной глубины и внутрь уже имеющейся обсадной трубы вставляют новую, снабженную фильтром.
4. Насос опущен слишком низко, в результате скважина заилена песком. Насос вынимают, песок выбирают желонкой, насос устанавливают правильно.

Чтобы установить погружной насос правильно, его следует опустить на минимальную глубину. Затем медленно погружать, проверяя состояние воды каждые 20-50 см. Когда пойдет песок — достигнуто неправильное положение, насос необходимо поднять до того уровня, на котором поступала чистая вода.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Скважина своими руками без помощи буровой установки

.

Едва ли можно найти большую проблему для дачника или владельца загородного дома, чем отсутствие нужных объемов питьевой воды. Это актуально в теплое время года, когда выращивают овощи, фрукты и ягоды, а также регулярно пользоваться душем или бассейном. Не обойтись без воды и в таких делах, как приготовление пищи, уборка или стирка. И если центрального водоснабжения у вас нет, а использовать колодец соседей неудобно, то отличным решением будет пробить скважину для воды.

Схема скважины на даче

Сделать это можно как с привлечением специалистов, так и самостоятельно. Первый вариант экономит максимум времени и сил владельца дома или дачи, но серьезно «бьет» по кошельку. Что же касается второго способа реализации данной задачи, то это скважина своими руками, позволяющая сэкономить немалые финансовые средства.

Как самостоятельно пробурить скважину: методики

Насколько легко осуществить задумку? Как пробить скважину для воды? Как показывает опыт, это реально – несмотря на кажущуюся сложность процесса. Известно несколько методик,которые позволяют пробить скважину своими руками – эффективно и с наименьшими затратами времени – о которых и будет рассказано ниже. Следует отметить, что для бурения скважин за городом подходят три их варианта:

• абиссинская;
• песчаная;
• артезианская.

Конструкция абиссинской скважины

Конструкция песчаной скважины

Конструкция артезианской скважины

Последняя для самостоятельной реализации проекта не годится, так как предусматривает значительную глубину бурения, доходящую, в зависимости от особенностей грунта, до сотни и даже 250 метров.

По этой причине, мы будем рассматривать абиссинские источники и скважины «на песок» – как простые с точки зрения осуществляемого бурения и имеющие глубину до 12 и 50 метров соответственно. Оправдано использование второго варианта – способного прослужить до 15 лет, обеспечивая владельцев дома и участка необходимыми объемами качественной воды.

Как самостоятельно пробурить скважину? В соответствии с используемым инвентарем и спецификой его применения, таковыми являются следующие способы бурения:

• шнековый;
• ударно-канатный;
• ударно-вращательный;
• колонковый;
• при помощи ледобура.

Как сделать скважину с использованием данных методов, будет рассказано подробно.

Шнековая методика

Если вам нужно пробурить скважину для воды, являющуюся неглубокой, то рассматриваемый способ будет кстати. Для бурения на 50 метров без задействованных профессионалов и спецтехники он, конечно же, не подойдет, но в простых случаях (до 20 метров) его применение оправдано. Он является наиболее простым из всех представленных в данном материале методов и предусматривает использование лопастей шнека, эффективно разрушающих слой почвы и выносящих ее на поверхность.

Бурение скважин на воду своими руками подобным образом можно двумя способами – в зависимости от угла наклона лопастей шнека. В первом случае данный показатель составляет 90 градусов, а во втором – в районе 50 (плюс-минус 20 градусов). Рациональнее использовать второй вариант, позволяющий обеспечить выход грунта на поверхность без измельчения.

Такая технология примечательна и тем, что исключает попадание чего-либо в скважину. Рекомендуется использовать воду для промывки, делающую процедуру бурения максимально легкой. Стоит добавить, что рассматриваемым образом можно пробурить скважину на воду только в тех местах, где почвы являются мягкими. Против грунтов, обладающих высоким показателем твердости, рассматриваемый способ неэффективен.

Ударно-канатная методика

Скважина под воду своими руками делается посредством использования тяжеловесного бурового инструмента, который сначала поднимают на высоту двух метров, а затем опускают на место бурения. На нижнем окончании данного приспособления имеется заострение, которое разрушает породу и захватывает ее. Этот инструмент называют желонкой, а его типы могут быть различными – в соответствии с грунтовой спецификой на участке.

Как и в описанном выше случае, здесь также необходимо вливание воды и глины – для того, чтобы забуренная желонка работала более эффективно. В дальнейшем вся эта смесь выводится на поверхность с помощью специально предусмотренного для данной цели ковша.

Тренога — приспособление, необходимое для ударно-канатного бурения скважины

Желающим знать, как пробивают скважину рассматриваемым методом, следует помнить о важности применения треноги – приспособления, имеющего высоту два метра и более, располагаемого над областью бурения.

К верхней его области прикрепляется блок, через который перебрасывается крепкий трос с закрепленной на конце желонкой. Данный инструмент входит в скважину и поднимается обратно при помощи троса, а очистка от шлама осуществляется посредством отверстия, располагающегося в 50 см от нижнего края желонки.

Отдельные авторы заявляют, что им известно, как пробить вручную без использования треноги. Отмечаем, что в принципе подобное допускается, но лишь для скважин небольшой глубины (до десяти метров) и при условии наличия у исполнителей значительной физической силы. Скважина в 50 метров предусматривает свой метод бурения.

Ударно-вращательная методика

Во многом ударно-вращательный способ бурения скважины на песок своими руками очень напоминает описанный выше – с тем лишь отличием, что помимо забивания установка совершает и вращательные движения.

Благодаря этому, прилагаемые усилия приносят больший эффект, а путь к воде преодолевается значительно более оперативно. А посредством применения специального ковша, разбитый желонкой грунт выводится на поверхность.

Опыт показывает, что такая методика является наиболее эффективной в случаях, когда приходится иметь дело с твердыми и каменистыми грунтами, против которых использование шнека практически бесполезно. Она позволяет с успехом производить бурение на больших глубинах – вплоть до 50 метров – что достигается благодаря грамотному сочетанию наносимых ударов и действия вращающегося инструмента.

Перед тем, как приступать к бурению скважин своими руками, вам стоит определить специфику грунта, имеющегося на участке – дабы выбранный вами способ оказался рациональным.

Колонковая методика

Посредством данного способа, скважина на воду без помощи буровой установки делается с использованием специализированного инструмента, являющегося трубой, на одном из концов которой размещается колонковая коронка. Последняя имеет заостренные резцы, выполненные из металла, благодаря которым и разрушается грунтовый слой. Если же имеют место твердые породы, то их предварительно разбивают (применяя долото), и затем производят колонковое бурение.

Буровое долото, необходимое для разбивания твердых пород при бурении

Суть рассматриваемой нами технологии проста: коронка, вращающаяся совместно с трубой, «вгрызается» в грунт, результатом чего является скважина. Шлам, которым набивается снаряд, впоследствии выводится наверх и высвобождается из него ударами увесистой кувалды. Также, всем желающим узнать, как пробурить скважину своими руками таким методом, следует подавать воду прямо внутрь снаряда – чистую или с незначительным добавлением глины. Данный шаг позволяет сделать стенки скважины прочными и устойчивыми к обрушению.

Говоря о самой бурильной трубы, то она предусматривает оснащение соединительными элементами, на которые поэтапно наращиваются штанги. После заглубления первой части трубы к ней прикрепляется следующая штанга длиной 120-150 сантиметров, а далее операция повторяется. Учитывайте, что трубы и стакан должны соединяться максимально надежно – без хоть сколько-нибудь значительных люфтов.

Применение ледобура

Если вы желаете пробурить скважину своими руками без оборудования, являющегося профессиональным и дорогостоящим, то вам есть смысл обратить внимание на ледобур.

Бурение с его помощью можно осуществлять, наращивая к нему самодельные штанги. Для формирования ствола скважины вам понадобятся специальные обсадные трубы, а для сбора шлама — лопата.

Само же бурение скважины для воды своими руками посредством данной методики предусматривает выполнение и соблюдение основных шагов.

1. Выкапывание ямы, глубина которой составляет два штыка лопаты. Данное действие является подготовительным и нужно для формирования направления дальнейшего бурения.
2. Ввод бура в грунт по принципу закручивающегося винта. После 3-4 полных оборотов производят извлечение инструмента наружу и его очистку.
3. После того, как пробуренный путь составил 1 метр, можно приступать к формированию ствола. Сделать это можно, опустив обсадную трубу с большим, нежели у бура, диаметром, в скважину. Говоря о материале деталей, то здесь подходит прочный пластик, имеющий соединительную резьбу.
4. Когда инструмент заходит в забой, приступайте к удлинению – посредством прикрепляемой штанги.
5. Обсадная колонна продолжает наращиваться по мере погружения бура в грунт. Сигналом к тому, что можно приступать к добавлению следующего элемента, является расстояние, остающееся на поверхности: 10-15 сантиметров. Учитывайте, что соединение делают надежным – посредством резьбы или использования паяльника.
6. Регулярная проверка вертикального положения ствола. В случае, если ледобур бьется о стены колонны, конструкцию выравнивают посредством применения клиньев, выполненных из дерева и вбиваемых между трубой и почвенным пластом.
7. Когда в пробуренной скважине появляется водяной слой, можно приступать к монтажу фильтра. Следует тщательно засыпать гравием пространство, расположенное между трубой и грунтовым слоем.

Отмечаем, что обсадную колонну реально смонтировать уже после того, как основные мероприятия по бурению скважины завершатся. Правда, такой вариант нельзя назвать наиболее рациональным, так как забой потребуется очищать от шлама повторно.

Напоследок остается сказать, что описанные выше методики, дающие ответ на вопрос «как пробить скважину», позволяют вам добиться требуемого результата при минимальных финансовых затратах.

Чтобы пробурить или забить скважину самостоятельно, следует потратить немало собственных сил и времени. Подобные затраты с лихвой компенсируются результатом выполненных работ – позволяя вам добывать воду с помощью насоса высокого давления и использовать ее для своих хозяйственных нужд.

vodospec.ru
