Как самостоятельно установить кольца в колодец: установка колец и фильтра для воды

Колодец из бетонных колец своими руками: технология

У того, кто строит дом в пределах города или недалеко от центрального водоснабжения, проблем нет – подключился к водопроводу и все в порядке. А вот если ваше жилье далеко от цивилизации, или просто хотите иметь экологически чистую воду для питья и приготовления пищи, то без колодца не обойтись. Прежде чем приступать к копке колодца, следует собрать сведения о водах под землей той местности, где будет вырыт источник воды.

Проще всего поинтересоваться у соседей, на какой глубине у них находится вода, и какая она по качеству. Если у них есть грунтовые воды, копайте смело — вода будет и вас! Имея минимальные строительные навыки, можно соорудить колодец из бетонных колец собственноручно.

Содержание

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами. Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

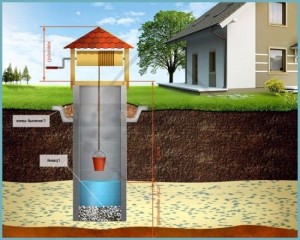

Схема устройства колодца.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Вернуться к оглавлению

Выбор материалов

Возведение питьевых бетонных колодцев требует выбора материалов высокого качества, а именно бетонного состава тяжелых марок. Чтобы соорудить бетонную конструкцию потребуются экологически чистые, плотные, обладающие высокой прочностью материалы, которые не пропустят никаких загрязнений. Колодцы делают из сруба, камня, кирпича или бетона. Можно сделать бетонные кольца и своими руками, однако, важно соблюдать правильные пропорции при изготовлении раствора и придерживаться технологического процесса при работе с кольцами. Останавливая свой выбор на стеновых кольцах, выполненных по государственному стандарту, обращают внимание на маркировку изделий, буквы которой обозначают аббревиатуру слова, а числа – диаметр и высоту кольца.

Вернуться к оглавлению

Технология и этапы строительства

При работе с бетонными колодцами, чтобы правильно сделать конструкцию, монтаж начинают с определения удобного места для будущей скважины и рытья круглой ямы. Скважину роют на глубину полтора метра и с таким же диаметром. Дно скважины равняют, и убирают землю. Над ямой ставят подставку на трех ножках с подвесным грузоподъемным устройством. Бетонное кольцо доставляют на край скважины и крепят к крюку, после чего поднимают вверх и спускают ко дну колодезной ямы.

Скобы для колодца.

Выставляют правильно по уровню кольца и осуществляют заливку бетонным раствором, после чего опускают второе кольцо. Далее нужно подкопать почву под нижним кольцом и убрать ее в емкость, после чего разработать грунт ломом, киркой или кайлом. После того как уровень колец стал ниже земли, устанавливают следующее.

Лишнюю воду откачивают насосом и продолжают рыть скважину, пока ее глубина не достигнет полутора метров. Далее засыпают водоупорную глину, тщательно утрамбовывают и приступают к заделыванию стыков бетонной смесью с добавлением герметизирующего вещества.

Придают кольцам фиксацию с помощью скоб и покрывают краской против коррозии. Как только швы затвердеют, приступают к выкапыванию глины, укладке на дно пористого деревянного щита, который в последующем обсыпают песком и гравием. По окончании работ с колодцем своими руками устанавливают навес и оголовок, монтируют механизм, поднимающий воду.

Для очищения питьевой воды в колодце устанавливают донный фильтр. Монтаж которого заключается в постоянном выкапывании скважины и не прекращении работ даже, когда появилась жидкость. Копают на глубину двадцать сантиметров, выравнивают и очищают дно. После чего высыпают тридцатисантиметровый слой очищенного песка и слой щебня мелкой фракции. После засыпки фильтра откачивают несколько раз воду. Пользуются колодцами первое время только для орошения цветов и огорода, разрешается пить и готовить на колодезной жидкости только после проверки качества.

Вернуться к оглавлению

Строительство с поочередной установкой колец

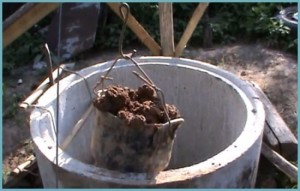

Строительство колодца по методу поочередной установки колец.

Своими руками колодезную шахту роют лопатой с короткой ручкой, что упрощает работу в малом пространстве. Копают до тех пор, пока глубина скважины не достигнет полутора метров, после чего выравнивают дно и фиксируют первое кольцо. Установку первого кольца важно сделать ровно посередине. Далее продолжают убирать почву изнутри бетонной конструкции. В процессе рытья земли кольцо опускается вниз под собственным весом, как только оно сровняется с уровнем земли, крепят скобы к последующему кольцу.

Случается, что в процессе рытья скважины, кольца стоят на месте и не опускаются, тогда это свидетельствует о неправильном их расположении от вертикальной оси. Чтобы выровнять положение колец, их накрывают тяжелой плитой или камнями, под весом которых кольца начинают проседать.

Углубление по колодцу продолжается вниз, пока жидкость не начнет проступать через дно колодца, при этом откачивают насосом поступающую воду. Роют яму до тех пор, пока не достигнут грунта, насыщенного водой. Его заметить легко, жидкость пойдет с большой скоростью. Но откачку не останавливают, так как нужно еще уложить фильтр дна и выровнять его.

Вернуться к оглавлению

Установка колец в готовую шахту

Метод строительства колодца: установка бетонных колец в шахту.

Возведение колодца также может выполняться установкой колец в готовую шахту. Данная технология подразумевает поочередный спуск колец в окончательно подготовленную скважину. Однако установка колец в уже готовую шахту не пользуется популярностью и применяется не для всех видов почв. Существует риск обрушения земли еще до момента укладки колец, поэтому такой метод более опасен.

Недостатком метода установки колец в готовую конструкцию является необходимость в подъемном механизме, который необходим для опускания деталей в яму. С помощью крана кольца погружают в шахту друг на друга и фиксируют скобами.

Вернуться к оглавлению

Работы по гидроизоляции

Гидроизоляцию колодца можно сделать своими руками, бывает она внутренняя и внешняя. Гидроизоляция изнутри – это заливка бетонным раствором или специально предназначенным составом. Гидроизолирующими материалами промазывают трещины, ямки, способные разрушаться при контакте с влагой. Чтобы не ухудшить вкусовые качества питьевой воды, для гидроизоляции не советуют использовать составы с битумом.

Чтобы оформить внешнюю гидроизоляцию, делают замок из глины. Для этого роют траншею по кругу верхних колец, ширина которой 50 сантиметров и глубина 200 см. Траншея заполняется глиной и трамбуется. Получившуюся поверхность заливают бетоном и откачивают жидкость на протяжении двух-трех недель. Первое время пользуются колодцем только в бытовых целях и только после лабораторных исследований употребляют воду пищу.

Колодец своими руками из колец: копка, гидроизоляция, очистка

Даже если в доме есть централизованное водоснабжение, колодец лишним не будет: слишком накладно поливать огород или клумбы водой из крана, да и на случай отключения очень нелишним он будет. На даче, это вообще, основной и единственный источник живительной влаги. Так что ценность его сложно переоценить. Построить колодец своими руками непросто, но можно. Даже если вы решите нанять бригаду (тяжело это в физическом плане), вам нужно будет их контролировать. Не все делают так, как надо. Чаще, как проще и быстрее. Вот и необходимо вам знать, как должно быть.

Как выбрать место

Содержание статьи

Самый надежный способ — заказать гидрогеологические исследования. Вы получите точное место, где вам нужно копать с анализом воды, которая там будет. Но эта услуга недешевая и оправдывает себя, если воду планируете использовать как питьевую, то есть, возле дома постоянного проживания. На даче вам она необходима большей частью для технических нужд, а до питьевой можно будет очистить только ту часть, что идет в дом.

Если исследования заказывать не будете, ориентируйтесь сразу на несколько примет:

положение колодцев на соседних участках;
анализ растущих растений;
наблюдения за насекомыми и животными;
народные методы.

Все эти методы — только способы приблизительного определения места, где могут залегать водоносные слои. Ни один из них не дает гарантий, но если в результате от нескольких способов вы получите более-менее конкретное место, имеет смысл пробовать копать колодец именно тут.

Колодцы на соседних участках

Вы наверняка знаете, что пласты пород залегают совсем неравномерно, так же как и водоносные слои. Если у соседей вода на расстоянии 6 метров, это не значит, что и у вас она будет точно там же. Может быть выше или ниже, а может уйти резко куда-то в сторону. Так что это — только приблизительная «пристрелка» на местности.

Водоносный слой может залегать на разных уровнях

Растения

Этот способ подходит, если участок еще не распахан. Осматриваете «местную» растительность, выявляя островки характерной травы. Не единичные растения (могут быть случайно занесены), а именно островки, поляны и т.п.

Растения, указывающие на какой глубине находится водоносный слой

Наблюдения за живностью и природой

Самые лучшие предсказатели — мелкая мошкара. В теплое время года, в безветренную погоду, вечером, перед заходом солнца, посмотрите на участок. Если есть места, где «зависают» столбами мошки, скорее всего в этом месте, причем довольно близко, находится вода.

Мошка вьется в тех местах, где вода подходит ближе всего

Чтобы убедиться в этом, можно пронаблюдать за этим местом утром. Если вода действительно близко, тут будет клубиться туман.

По «концентрации» тумана можно определить, где вода ближе

Народные методы

Находим глиняную посудину. Желательно не глазированную. Но найти такую сейчас сложно, так что любой кувшин или горшочек подойдет. Нет и этого? Можно и обычную кастрюлю использовать, только с широкую.

В посуду насыпают высушенный в духовке силикагель. Нет его, не знаете где взять? Берете керамические кирпичи, разбиваете до состояния мелкой крошки (не муки, а крошки), просушиваете пару часов в духовке. Засыпаете в посудину доверху, завязываете сухой х/б тряпкой. Только так, чтобы не развязалась. Взвешиваете и результат записываете.

В предполагаемом месте/местах нахождения воды выкапываете яму глубиной 1-1,5 метра, в нее ставите кастрюлю и присыпаете землей. Оставляете на сутки. Потом откапываете и снова взвешиваете. Чем сильнее изменилась масса, тем больше воды в данном месте (или ближе к поверхности она находится).

Лучшее время

Есть два периода, когда копать колодец лучше всего: это вторая половина августа и середина зимы — после двух недель морозов. В это время уровень грунтовых вод самый низкий, верховодки почти нет. Так что работать будет просто и вы не промахнетесь с определением дебита — он в это время минимальный и страдать от недостатка воды в детальнейшем вам не придется.

Зима и позднее лето — лучшее время для копки колодцев

Если работает бригада, они могут справится за несколько дней: два-три, изредка — больше. Если работать планируете в одиночку, времени в августе может не хватить. Это зона «пограничная» — перед дождями. Тогда надо начинать работу раньше. Может, с начала августа. В это время уже верховодки мало, а к середине месяца (даже если работать одному вечерами) вы будете уже возле водоносного слоя. В общем, старайтесь рассчитать так чтобы выход на водоносный горизонт пришелся на самое «безводное» время. Желательно еще и гидроизоляцию стенок закончить.

Тип и строение

Если с местом вы определились, остается выбрать какой именно вы будете делать свою шахту. Копать можно только шахтный колодец, а абиссинский — бурить. Техника тут совсем другая, так что дальше речь пойдет именно о шахтном колодце.

Тип колодезной шахты

Самый сегодня распространенный — колодец из бетонных колец. Распространенный — потому что так проще всего. Но у него есть серьезные недостатки: стыки совсем не герметичны и через них в воду попадает дождевая, талая вода, а вместе с ней и то, что в ней растворено, и то, что утонуло.

Недостаток колодца из колец и бревен

Стыки колец, конечно, стараются загерметизировать, но те методы, которые будут эффективны не применишь: вода-то должна быть пригодной хотя бы для полива. А просто замазать соединения раствором — очень ненадолго и неэффективно. Щели постоянно увеличиваются, а потом через них не только дождевая или талая вода попадает, но и животные, насекомые, черви и т.д.

Есть кольца с замком. Между ними, говорят, можно проложить резиновые прокладки, которые будут обеспечивать герметичность. Кольца с замками есть, но стоят дороже. А вот прокладки практически не встречаются, как и колодцы с ними.

Той же «болезнью» страдает и шахта из бревен, только щелей еще больше. Да, так делали наши деды. Но у них, во-первых другого способа не было, во-вторых, не использовали на полях столько химии.

С этой точки зрения лучше шахта из монолитного бетона. Ее отливают прямо на месте, ставя съемную опалубку. Вылили кольцо, закопали, снова поставили опалубку, воткнули арматуру, залили еще одно. Дождались, пока бетон «схватиться», снова сняли опалубку, копаем.

Съемная опалубка для монолитного бетонного колодца

Процесс идет очень медленно. Это — главный недостаток. В остальном только плюсы. Во-первых, получается совсем дешево. Затраты только на два листа оцинковки, да потом на цемент, песок, воду (пропорции 1:3:0,6). Это намного дешевле колец. Во-вторых, герметично. Никаких швов. Заливка идет примерно раз в сутки и из-за неровного верхнего края получается практически монолит. Просто перед заливкой следующего кольца соскребите с поверхности поднявшееся и почти схватившееся цементное молочко (серая плотная пленка).

Как определить водоносный горизонт

По технологии грунт вынимают внутри кольца и под ним. В результате под своей тяжестью, он оседает. Вот тот грунт, который вы вынимаете и будет служить ориентиром.

Как правило, вода залегает между двух водоупорных слоев. Чаще всего — это глина или известняк. Водоносный слой — обычно песок. Он может быть мелким, как морской, или крупным с вкраплениями мелкой гальки. Часто таких слоев несколько. Как пошел песок, значит скоро появится вода. Как появилась она на дне, надо копать еще какое-то время, вынимая уже мокрый грунт. Если вода прибывает активно, на этом можно остановиться. Водоносный слой может быть не слишком большим, так что есть риск его пройти насквозь. Тогда придется копать до следующего. Глубже вода будет чище, но насколько глубже — неизвестно.

Далее колодец прокачивают — закидывают погружной насос и выкачивают воду. Этим чистят его, немного углубляя, а также определяют его дебит. Если скорость прибывания воды вас устраивают, можно на этом остановится. Если недостаточно — надо быстро проходить этот слой. При работающем насосе продолжают вынимать грунт, пока не пройдут этот слой. Потом копают до следующего водоноса.

Донный фильтр в колодце

Устройство донного фильтра для колодца

Если вас устраивает скорость прибывающей воды и ее качество, можно делать донный фильтр. Это три слоя камей разных фракций, которые уложены на дне. Нужны они для того, чтобы как можно меньше ила и песка попадало в воду. Чтобы донный фильтр для колодца работал, необходимо правильно выложить камни:

В самый низ кладут крупные камни. Это должны быть довольно большие булыжники. Но чтобы не отбирать сильно высоту водяного столба используйте более плоской формы. Выкладывают как минимум в два ряда, причем не старайтесь чтобы они стояли вплотную, а с зазорами.
Средняя фракция насыпается слоем в 10-20 см. Размеры такие, чтобы камни или галька не проваливались в зазоры между нижним слоем.

Верхний, самый мелкий слой. Галька или камни небольшого размера слоем в 10-15 см. В них будет оседать песок.

При таком расположении фракций вода будет более чистой: сначала на крупных камнях оседают самые большие включения, затем по мере продвижения вверх, все более мелкие.

Способы копки

Есть две технологии, по которым копают колодец. Оба способа используются, просто на разных глубинах. И у обоих есть недостатки.

Поочередная установка колец

Первое кольцо ставят на грунт, который постепенно вынимают изнутри и под бортиком. Постепенно кольцо опускается. Тут очень важный момент: необходимо следить за тем, чтобы оно опускалось строго вниз, без перекосов. Иначе шахта получится наклонной и, рано или поздно, осадка колец прекратиться.

Чтобы избежать перекоса необходимо контролировать вертикальность стенок. Делают это привязав к бруску отвес и уложив его на кольцо. Дополнительно можно контролировать и вверху уровнем.

Инструменты, необходимые для рытья колодца

Когда верхний край кольца сровнялся с уровнем грунта, накатывают следующее. Его ставят строго сверху. Работу продолжают. Если на первом кольце грунт можно перекидывать через борт лопатой с укороченным черенком, то на следующих приходится уже вынимать при помощи ворота или треноги и блока. Таким образом работать должны не менее двух человек, а ворочать кольца нужны, как минимум трое, а то и четверо. Так что выкопать колодец самостоятельно, в одни руки, невозможно. Разве что приспособить лебедку.

Так, постепенно, наращивается глубина колодца. Когда опускается кольцо в уровень с грунтом, на него ставят новое. Для спуска используют вбитые скобы или приставные лестницы (правильнее — скобы).

Достоинства такого способа копки колодца:

Можно проконтролировать насколько плотно и ровно стало кольцо.
Можно уложить те самые резиновые прокладки, которые обеспечат герметичность или ставить их на раствор.
Стенки не осыпаются.

Это все плюсы. Теперь о минусах. Работать внутри кольца неудобно и сложно физически. Потому по этому методу копают в основном на небольшую глубину — 7-8 метров. Причем в шахте работают по очереди.

Строение «ножа» для более легкой проходки грунта при рытье колодцев

Еще один момент: при копке колода с кольцами, ускорить процесс оседания и облегчить проход грунта, можно при помощи ножа. Его делают из бетона, он заливается в грунт в самом начале. Для его формирования копают канавку по кругу. В сечении она имеет треугольную форму (смотрите рисунок). Ее внутренний диаметр совпадает с внутренним диаметром используемых колец, наружный — чуть больше. После набора бетоном прочности, на это кольцо ставят «штатное» и начинают работу.

Установка колец после достижения водоносного слоя

Сначала копается шахта без колец. При этом следят за стенками. При первых признаках осыпания ставят внутрь кольца и продолжают углублять по первому способу.

Если на всем протяжении грунт не осыпается, достигнув водоносного слоя, останавливаются. При помощи крана или манипулятора в шахту укладывают кольца. Затем, углубляют еще на пару колец по первому методу, увеличивая дебит.

Сначала копают шахту до водоносного слоя, потом в нее ставят кольца

Техника выемки грунта тут такая же: пока позволяет глубина, его просто выбрасывают лопатой. Потом ставят треногу и ворот и поднимают в ведрах. После установки колец промежуток между стенками шахты и кольца засыпается и трамбуется. Верхние несколько колец можно при этом герметизировать снаружи (битумной пропиткой, например или другой обмазочной гидроизоляцией).

При работе также необходим контроль вертикальности стен, но он в определенных пределах может корректироваться. Способ контроля аналогичен — отвес, привязанный к бруску и спущенный в шахту.

Достоинства этого метода:

Шахта более широкая, работать в ней удобнее, что позволяет делать более глубокие колодцы.
Можно сделать наружную герметизацию нескольких верхних колец, что минимизирует возможность попадание самых загрязненных вод.

Недостатков больше:

Сложно проконтролировать герметичность стыка колец: в шахте во время установки находится запрещено. Ворочать в ней уже установленное кольцо невозможно. Оно весит сотни килограммов.
Можно пропустить момент, и шахта осыпется.
Плотность засыпки промежутка между стенкой шахты и кольцами остается меньше, чем «родной» грунт. В результате талые и дождевые воды будут просачиваться вглубь, где через щели попадут внутрь. Чтобы этого избежать, делают вокруг колодца защитный круг из водонепроницаемого материала (гидроизоляционная мембрана) с уклоном от стенок колодца.

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

После того, как стены вымыты, вода несколько раз прокачана, можно водой пользоваться. Но чтобы внутрь ничего не нападало, необходимо его закрывать. О том, как сделать домик для колодца, читайте тут.

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Безопасность при работах

Копка колодца (своими руками или бригадой) — работа тяжелая и опасная, особенно после того как вкопаны первые три кольца. Ведра приходится вытаскивать лебедкой, воротом или при помощи блока, а оно тяжелое. Может оборваться — или веревка или ручка может не выдержать. Потому необходимо соблюдение правил безопасности:

Работающий внизу должен надевать на голову каску.
Ведра должны иметь мощную ручку, лучше — приваренную, из толстой проволоки в несколько слоев.
Привязывать ведра на прочный канат, на конце которого закреплен мощный карабин с надежной системой фиксации.
Периодически проверять состояние веревки, ручки ведра и карабина.
При подъеме ведер работающий внизу должен находится с противоположной стороны.
Работать внизу поочередно.
Главное — соблюдать технику безопасности

Поверьте, меры предосторожности не лишние. Лучше перестраховаться.

Как копали колодец: фото-отчет

Рыли по первому способу — сразу ставили кольца. Работали три человека, поочередно меняясь: внутри дольше чем на «одно кольцо» никто не оставался. Это коротко все нюансы. Остальное — по ходу дела.

Сначала завезли кольца и разложили на участке. Из деревянных дощечек специальной формы собрали нож.

Кольца для колодца на участке

Так выглядят дощечки для ножа

Получилось кольцо, по размерам которого и начали обкапывать выбранное место.

На заднем плане лежит деревянный нож для копки колодца с кольцами

Копают строго по размеру ножа

На это кольцо уложено первое бетонное кольцо. Грунт сначала только отбрасывался — пока глубина позволяла.

Первое готово

Поставили второе, промазали швы внутри и снаружи, пошли копать дальше.

Второе кольцо установлено

Когда второе ушло в уровень с грунтом, Поставили треногу с лебедкой и блоком. Так подымали-опускали копщика и ведра с породой.

Тренога поставлена перед установкой третьего кольца

Вот теперь: один копает, второй на лебедке «крутит», третий — отваливает грунт. На той же лебедке опускали в шахту колодца.

Поехали))

Закопали шестое кольцо и после этого появилась вода. Если смотреть по грунту, получилось так: чернозем, песок, глина, водоносный песок. Это значит, что слой, где протекает вода отделен плохо проводящей верховодку глиной. Это очень хорошо — вода должна быть хорошая, как потом и оказалось.

Видны проблески воды

После этого установлены еще три кольца. Одно оставлено на конец августа, когда вода будет пониже, опустим колодец еще на метр. далее процедура стандартная — моем стенки, откачиваем воду. Так раз шесть — семь. После седлали оголовок на колодце и установили всю начинку — ворот, дотянули из дома кабель, поставили розетку. В планах — завести воду в дом.

Так выглядит колодец «в домике»

выбор места, варианты изготовления и монтаж

Когда перед владельцем загородного дома возникает задача обеспечения его чистой водой для питья и орошения сада и огорода, большинство начинают рассматривать вариант с возведением колодца из бетонных колец. При этом даже отсутствие опыта в подобном деле не может стать серьёзной помехой, поскольку можно заранее ознакомиться с технологией его строительства, разобравшись с ключевыми нюансами этих работ.

Выбор места колодца

Приступая к строительству колодца, первым делом необходимо подобрать для него подходящее место. Для этого потребуется вначале получить наиболее полные сведения о воде и водоносном горизонте. Вы упростите себе решение этой задачи, если обратитесь в геологоразведочные организации района или области. Также ценную информацию вам могут предоставить соседи касательно качества воды, а также ее сезонных перепадов.

При наличии такой возможности вам не помешает взять у соседей воду на пробу. Анализ же ее можно выполнить в местной и областной СЭС. Причем брать ее нужно не в одном, а в нескольких местах, что позволит обеспечить максимальную достоверность результатов. В том случае, если у вас не получится взять на пробу воду, вам не останется ничего другого, как рассчитывать на итоги геологоразведки. И эта надежда не будет напрасной, учитывая, что эти специалисты располагают собственной картой залегания и пригодности воды.

Правильно поступают те, кто заостряет большое внимание на качестве воды. Именно она влияет на наше здоровье. В процессе своей жизнедеятельности человек создает большое количество отходов, которые попадают в грунт, а через него и в водоносные горизонты. Также негативные последствия могут возникать и из-за геологических изменений. Может быть и такая ситуация, что вы владеете участком, расположенным в относительно экологически чистом месте, однако на расстояние 5 километров при сооружении дороги было создано большое углубление и осуществлялось перемещение грунта. Это привело к проникновению в верхний водоносный слой большого количества вредных компонентов. Степень их вредности и может определить анализ.

Предположим, что после проведения разведки выяснилось, что вода достаточно чистая, и она залегает на глубине до 6 метров. Иными словами, имеются хорошие условия для рытья колодца. Далее нужно выбрать место для него. Тут вы можете положиться на свои личные предпочтения или же обратиться к специалистам-лозовикам, которые, используя рамки или лозы, смогут точно подобрать подходящее место для устройства колодца. Имейте в виду, что создаваемый колодец должен находиться на расстоянии 20 метров от места пребывания животных.

Монтаж колодца из бетонных колец

Еще до того как вы приступите к рытью колодца, вам следует выяснить состав грунта в месте, выбранном для землеройных работ. Особых трудностей у вас не возникнет, если основу грунта будет составлять песок. Другое дело, если там будет глина или камень-дикарь. В этом случае рытье колодца для вас станет довольно сложной задачей, поскольку такой грунт придется откалывать.

Немало трудностей для вас создаст плывун. Здесь имеется в виду мокрый песок, постоянно находящийся в движении, из-за чего будут перемещаться и конструкции, расположенные на таком грунте. Лучше всего использовать для устройства колодца железобетонные кольца. Причем желательно, чтобы это были изделия с замком, в конструкции которых предусмотрен кольцевой паз, а также соответствующий выступ, позволяющий надежно закрепить конструкцию колец по отношению друг к другу.

Если приобрести вышеописанные кольца ЖБИ у вас не будет возможности, то в этом случае можно остановить выбор и на обычных железных бетонных кольцах. Здесь следует обращать внимание на то, чтобы их диаметр составлял 0,9 метра. Пластиковые кольца могут рассматриваться в качестве одной из альтернатив для устройства колодца, учитывая их низкую стоимость и легкость в сборке. Однако ввиду отсутствия точной информации относительно эксплуатации подобных объектов, сложно рекомендовать такой вариант.

По завершении всех подготовительных мероприятий можно приступать к землеройным работам. Наилучшим для этого временем является период, когда грунтовые воды находятся на минимальном уровне. Ему соответствуют месяцы с августа по октябрь. Еще до начала работ следует позаботиться о месте, где вы будете складировать извлеченный грунт. Общий объем земли составит примерно 5 кубических метров.

Устраивать такое место следует на расстоянии не менее 5 метров от будущего колодца. Причем ширина колодца должны иметь несколько больший диаметр, нежели колец для него. Это позволит легко вогнать их вниз. Лучше всего для этих целей использовать кольца ЖБИ с пазами подходящих размеров. В случае их отсутствия можно просто загнуть монтажные петли внутри и соединить их при помощи сварки. Подобное решение исключит смещение колец в случае движения грунта. По мере извлечения из-под колец грунта они сами будут опускаться вниз, поскольку на них будет давить их собственный вес. Чтобы выдержать объект по вертикали, необходимо пользоваться отвесом.

Следует уделить большое внимание наличию зазоров между бетонными кольцами. Их необходимо тщательно заделать. В противном случае через них будет поступать вода вдоль стенок колец. Также эта операция позволит не допустить просыпания грунта, а также просачивания верхнего, «непитьевого» водоносного слоя. Наилучшую герметичность обеспечивают резиновые уплотнения для бетона, которые следует разместить в пазы между кольцами ЖБИ.

Однако, прежде чем купить такой материал, следует удостовериться о наличии у него медицинского сертификата соответствия. Если такой документ отсутствует, то в этом случае желательно остановить выбор на более простом способе — цементной заделке. Довольно эффективным решением представляется толстая натуральная веревка, которую нужно несколько раз намотать в паз.

После сборки конструкции и заглубления объекта в водоносный слой на расстояние как минимум один метр, можно заняться гидроизоляцией верхней части колодца. С этой задачей можно справиться довольно легко, помня о том, что верхняя часть была предварительно раскопана в целях обеспечения ей большего диаметра по сравнению с используемыми кольцами. Сперва нужно создать верхний гидрозамок, для чего придется заполнить глиной выкопанное пространство между стенками колодца и грунтом и основательно уплотнить его.

Монтаж колодца из бетона со скользящей опалубкой своими руками

Этот вариант устройства колодца мало чем отличается от предыдущего. Его особенностью является то, что стенки не имеют швов. Если увеличить толщину стенок, то это позволит отказаться от использования арматуры. Лучше всего, чтобы стенки сооружения имели монолитную основу. Хотя эффективность этого метода не вызывает сомнений, однако, это займет достаточно много времени. Если заливать бетон, то на затвердевание потребуется выделить не менее 1 недели.

Другие способы

Если хочется сэкономить и избежать серьезных проблем при устройстве канализационного колодца своими руками, то можно создать стенки из бетона. При этом можно рассмотреть и альтернативные решения. Однако следует помнить, что воспользоваться нижеприведенными методами можно лишь при наличии специальных знаний и навыков.

Сруб из дерева

В большинстве своем его делают на основе древесины дуба, вяза или лиственницы. Здесь нет особых отличий в плане технологии монтажа: после того, как конструкция подходящих размеров будет заглублена на необходимое расстояние, нужно нарастить сруб, используя в качестве материала бревна или брус, сооружая его в соответствии с технологией перевязки венцами.

Каменные колодцы

Сразу следует быть готовым к тому, что сооружение такого колодца своими руками будет сопряжено с определенными трудностями. Технология требует выполнения кладки снизу вверх, причем это делается на большой глубине при помощи кирпича или камня-дикаря. Необходимо следить за тем, чтобы были выдержаны размеры колодца, а также технология укладки и одинаковая толщина стенок на всех участках конструкции:

для кирпичных объектов она не должна быть меньше 25 см;
для колодцев из камня-дикаря — как минимум 35 см.

Оголовок

Под ним понимается верхняя, видимая часть колодца, благодаря которой он приобретает уникальный облик. Причем оголовок выполняет не только эстетическую роль, но и выступает функциональным элементом:

благодаря его наличию исключается попадание внутрь мусора;
обеспечивается защита от промерзания.

Следует позаботиться о наличии над колодцем навеса, который должен быть настолько широкими, чтобы в 2 раза перекрывал его площадь. Для ограничения доступа в колодец, следует разместить поверх него створки. Сделать это сооружение более привлекательным можно, если добавить к нему ворот, при помощи которого будет подниматься ведро. Причем желательно, чтобы она крепилась не на веревку, а на цепь, что более соответствует традициям.

Для украшения прилегающей к колодцу территории, а также дорожки, ведущей к нему, можно использовать тротуарную плитку или же доски. Причем для обеспечения большей выразительности следует выполнять отделку в соответствии с общим стилем усадьбы.

Реалии жизни

Учитывая, что на даче не будет других альтернативных источников обеспечения воды, желательно предусмотреть специальное приспособление, которое автоматизирует процесс ее доставки.

Несмотря на весь свой привлекательный вид, поливать с его помощью растения можно лишь при наличии специального оборудования. Если потребность в воде для орошения огорода составляет порядка 50 ведер, то наилучшим решением этой проблемы будет установка насоса.
При выборе варианта его монтажа следует обращать внимание на уровень воды. Это определит, какой лучше приобрести: погружной или поверхностный.
Занимаясь прокладкой магистрали, следует учесть, что она должна проходить ниже точки промерзания грунта.

Заключение

Хотя колодец и представляется не таким современным вариантом решения проблемы водоснабжения, все же он способен не только украсить участок, но и эффективно справляться со своей задачей. Довольно простым вариантом его устройства является использование бетонных колец. Именно по этой причине справиться с этой задачей способен каждый владелец. Если тщательно ознакомиться с технологией устройства колодца своими руками и подготовить все необходимые материалы, то довольно скоро на вашем участке будет вода в неограниченном количестве, которую можно использовать для решения самых различных задач.

Установка Колец В Колодец: Инструкция По Монтажу + Видео

Установка колец в колодец

Установка колодца не всегда вызывает трудности, если точно есть проект конструкции, в котором указываются все ее параметры, размеры материалов и их количество.

Типы колодцев и их способы сооружения

Они могут быть двух типов:

Канализационные конструкции подразделяются на несколько типов:

Сливные ямы.
Септики с одной или несколькими камерами.

Водонаборные разделяются на:

Шахтные.
Трубные (скважины).

На фото показаны примеры колодезных конструкций такого типа.

Шахтный колодец

Примечание. Они отличаются не только способами использования и предназначения, но и методами своего сооружения.

Канализационные колодцы и способы их обустройства

На данный момент стали пользоваться популярностью на загородном участке в виде канализационных колодцев септики(см.Расстояние от колодца до септика: правильный выбор). Изготавливаются они их пластика и могут иметь до четырех камер.
Для установления такой канализации существуют определенные требования:

На поверхности грунта не должно быть никакой съедобной растительности. Могут выращиваться только цветы.
Расположение септиков должно быть на расстоянии не менее 15-20 м от жилого строения.
Если используются септики с большим количеством камер, то и участок должен быть большого размера, так как площадь, которую они могут занимать составляет 16 квадратов.

У современных готовых септиков довольно высокая цена и не каждый способен на своем участке соорудить конструкцию такого типа.

Совет. Септики с определенным количеством камер хоть и являются практичными конструкциями, но занимают на участке слишком много места и по этой причине в большинстве случаев отдается предпочтение простым канализационным колодцам.

Они могут изготавливаться из таких материалов:

Железобетонных колодезных колец определенного диаметра.
Кирпича, которым обкладываются стены конструкции в «шахматку».
Древесины.

Формы могут быть:

Квадратные.
Круглые.
Прямоугольные.

Тут все зависит от типа материала, который будет использоваться для сооружения конструкции.

Совет. Для обустройства квадратных или прямоугольных используют кирпич, камень или древесину. Для круглых применяют кольца.

Сооружение канализационного колодца самостоятельно

Как правило, работы по сооружению выполняются своими руками, здесь нет ничего сложного.
Используют для этого:

Лопаты и другой подручный инструмент и приспособления.
Специализированную технику, которая за короткий промежуток времени выкопает яму необходимой глубины.

Пример проведения работ

Совет. Самодельный септик, который в последствии будет обкладываться кирпичом или камнем должен иметь конусовидную форму. Таким образом стоки смогут свободно фильтроваться и очищенная стоковая вода будет поступать в грунт.

Итак:

Если использовать технику для рытья, то форма его будет ровной.
В основном, форма получается квадратная или прямоугольная, но это не помешает использовать в обустройстве конструкции железобетонные кольца округлой формы.

Конструкция самодельного канализационного колодца

Глубина колодца по стоковые воды может быть любой. Все зависит от дневного расхода воды каждого члена семьи. Как правило, оптимальной глубиной является 5-6 м.

Самодельный канализационный колодец

Совет. Если конструкцию сделать правильно, то очищать конструкцию нужно будет только через несколько лет.

Рекомендации:

Как только канава вырыта в нее насыпаются щебень, гравий и песок. Эти материалы являются естественными фильтрами и способны очищать стоковые воды, которые поступают в грунт.
Слои этих материалов могут быть разные. Все зависит от глубины. Оптимальным вариантом считается толщина слоев в 10 см.

Совет. Для канализационных колодцев не обязательно устанавливать дно.

Стенами могут быть:

Железобетонные кольца.
Пластиковые кольца.

Рассмотрим:

Если установка пластиковых канализационных колец выполняется довольно быстро и просто, то установка колодцев канализационных с применением железобетонных колец не обойдется без применения специальной техники.
Обусловлено это тем, что кольца изготавливаются из тяжелого бетона, который в процессе смешивается с гравием или щебнем небольшого размера.

На данный момент используются такие железобетонные кольца:

Опорные (стеновые).
Горловина.

Опорные кольца могут быть с замками или без них.

Совет. Лучше всего использовать замковые кольца из бетона. Они надежно скрепляются между собой при помощи специальных замков.

Итак:

Установка бетонных колец в колодец для канализации должна сопровождаться качественной обработкой их стыков. Не смотря на замки, которые находятся внизу и вверху кольца бетонный раствор способен защитить конструкцию от разрушения в результате смещения грунта или подтопления.
Можно устанавливать кольца не вплотную друг к другу, а на определенном расстоянии. Это обеспечит большую эффективность отвода стоковых вод.
Только тут стоит учесть, что их очищение проходить не будет и в случае перенасыщения грунта водой могут возникнуть плавни или в окружающей местности канализации будет постоянно влажный грунт.
Крышка может быть из пластика или металла. Также есть возможность изготовить ее своими руками и для этого нужно сделать форму из деревянных досок и планок и в нее заливается раствор бетона. Крышка получается монолитная и довольно тяжелая.

Водонаборные колодцы

Они могут быть в форме скважины или шахтные. Именно для последнего типа проводится установка колец.

Устройство водонаборного колодца

Кольца могут быть:

Бетонными.
Пластиковыми.

Бетонные кольца для колодцев

Пластиковые кольца могут быть использованы только в готовых композитных конструкциях.
Они уже имеют определенный набор колец:

Днище.
Стеновые кольца (опорные).
Горловина.

Готовые пластиковые колодцы

Рекомендации:

Для сбора такой конструкции есть определенная инструкция, согласно которой кольца скрепляется между собой, при помощи специальных крепежных элементов.

Совет. Установка колец для колодца из пластика может выполняться и не в сборной конструкции, а отдельными элементами. Кольца не имеют большой массы и все вполне возможно сделать самостоятельно.

Железобетонные кольца, которые используются для сооружения колодцев для водоснабжения, более популярны и просты в использовании.
Они могут быть:

С дном.
Опорные.
Горловина.

Итак:

Опорные кольца могут также иметь отличия. В некоторых случаях есть отверстия, которые позволяют отводить лишнюю воду или наоборот, позволяют набирать ее в внутрь конструкции.
Размеры колец очень разные.

Их диаметр может быть:

70 см.
80 см.
90 см.
100 см.

Колодезные кольца с замками

Совет. Такие размеры показывают только внутренний диаметр кольца. Внешний будет гораздо больше и это стоит учесть в рытье канавы под колодец.

Толщина колец может быть 4-5-7 см. Все зависит от глубины конструкции.
Установка колодезных колец в конструкцию проводится только с применением специального оборудования, так как кольца имеют слишком большой вес.

Совет. При сооружении любого колодца из железобетонных колец лучше использовать краны и специализированные машины, которые помогут ровно и качественно установить каждый элемент конструкции.

Рассмотрим:

На этом работы по организации водонаборного колодца не заканчиваются. Так же, как и при сооружении канализационного колодца нужно использовать для закрепления колец бетонный раствор.
Видео в этой статье показывает, как можно организовать самостоятельно колодец для водоснабжения и использовать при этом железобетонные кольца.

Совет. Обязательным будет полностью сделать расчеты конструкции.

В них входит:

Количество используемого материала, которое зависит от глубины: железобетонные или пластиковые кольца, щебень, гравий, песок, бетонный раствор.
Размер и глубина конструкции, которые должны четко совпадать с количеством используемого материала, если применяются кольца.

Допустим:

Ширина колодца составляет 120 см, а глубина — 5 м.
Кольцо из железобетона имеет высоту в 70 см.
Получается понадобиться 7 железобетонных колец и одна горловина.

Совет. Если в конструкции не хватает 30-40 см, то можно для набора колодца использовать не одну, а несколько горловин или вылить кольцо нужной высоты самостоятельно.

Если используется специальное оборудование, тогда расход денежных средств на его аренду также должен входит в общий расчет конструкции.

Другие способы сооружения колодцев на загородном участке

Никто не будет спорить с тем, что самостоятельное сооружение конструкции любого типа не ударит по семейному бюджету. Но, если нет опыта в таких работах, то лучше обратится к специалистам в этой области.

Схемы колодцев

Итак:

На данный момент есть большое количество предприятий, которые предоставляют услуги по организации колодцев на загородных участках.
Изначально нужно определиться какого типа будет сооружение, так как от этого зависит стоимость установки колодца.

В услуги фирм входит:

Копание ямы установленного размера.
Установка колец или других приспособлений во внутрь конструкции.
Полное закрепление колодезных колец.
Проведение проверочных работ, чтобы устранить дефекты в работе по сооружению.

После оговоренного вида колодца и способу его изготовления составляется смета на установку колодца. В не входит не только стоимость работ специалистов, но и расход на закупку материала, а также износ используемого оборудования.

Как установить бетонные кольца в колодец вручную

Использование особых железобетонных блоков при самостоятельном обустройстве колодезной шахты вынуждает дачников задуматься, как опустить кольца в колодец без крана. Следование рекомендациям строителей при соблюдении требований техники безопасности позволит выполнить процедуру своими руками.

Загрузка бетонных колец в колодец.

Нюансы спуска колец в колодец без крана

Приступая к работам, следует учитывать большие габариты и немалый вес бетонных кольцевых блоков.

Справиться с установкой одному практически невозможно. Особенности технологии предусматривают участие как минимум двух человек. А для качественного выполнения монтажных мероприятий потребуется 3 работника.

Распределение обязанностей имеет следующий вид:

первый подсобник на поверхности занимается лебедкой, поднимая и плавно опуская железобетонную конструкцию;
второй, работающий внизу, отвечает за формирование колонны, устанавливая и скрепляя погружаемые кольца, герметизируя стыки;
третьему отводится роль помощника.

Благодаря массивности бетонных кругов опускание колодезных блоков вручную сопровождается риском падения с высоты, поскольку поднятое изделие вначале повисает на тросе.

Неустойчивость треноги и недостаточная надежность креплений становится причиной травматизма. Для предотвращения механических повреждений конструкции и травм рабочего персонала рекомендуется выбирать вышку с повышенным запасом прочности и подъемный механизм с металлическим тросом.

Вариации погружения колец в колодец

Спуск бетонных колец в шахту колодца выполняется по 2 методикам. На плотных, неподверженных осыпанию грунтах применяется открытый способ монтажа.

Пошаговое руководство:

лопатами выкапывается скважина глубиной, соответствующей размеру колодезного шурфа, шириной на 20 см превышающая диаметр кольцевого блока;
лебедка или ворот устанавливается на треноге, размещаемой над шахтным отверстием;
подъемным механизмом кольца поднимаются и поочередно опускаются в шахту;
соседние ЖБИ скрепляются между собой, для герметизации стыков используется специальный раствор;
промежуток между внешней стороной бетонной колонны и грунтом заполняется песком.

Каждое кольцо поднимают и опускают при помощи подъемного устройства.

Преимуществом метода открытого монтажа является возможность наружной гидроизоляции конструкции. Привлекает дачников и скорость выполнения работ.

К недостаткам относят трудоемкость процедуры и необходимость тщательного контроля вертикали при установке. Для безопасности находиться в шахте во время спуска колец рабочему персоналу запрещено.

Технология установки закрытым способом базируется на действии силы тяжести.

Для монтажа потребуется:

Удалить слой грунта, формируя отверстие, диаметром немного превышающее соответствующий размер кольцевого блока. Глубина приямка должна быть меньше высоты ЖБИ, позволяя изделию возвышаться над поверхностью.
В выкопанную яму поместить первое кольцо. Для подъема используется лебедка или колодезный ворот.
Произвести выемку почвы изнутри конструкции. Сила тяжести способствует погружению.
При опускании верхней границы железобетонного блока до уровня земли появляется возможность накатить следующий элемент. Рекомендуется координировать перемещение подъемным механизмом или ломом.
Продолжить копать шахту, аккуратно вынимая грунт внутри кольца. Под собственным весом изделие постепенно опускается, погружаясь в породу.
Повторять процедуру до достижения колодцем требуемой глубины. Каждый следующий блок соединяется с предыдущим. Стыки герметизируют специальным раствором.

Недостатком технологии строители признают ограниченное пространство, затрудняющее проведение земляных работ внутри кольцевого блока. Следует тщательно следить за вертикальным расположением бетонных колец. По завершении процедуры требуется проверить герметичность соединений, при необходимости обработать стыки цементно-песчаной смесью.

Важные особенности при монтаже колец

Не стоит приступать к рытью колодца без предварительного анализа геологических характеристик участка. За достоверной информацией рекомендуется обратиться в местную геодезическую организацию. Специалисты компании, проведя соответствующие исследования указанной местности, предоставят сведения о состоянии грунтовых пород и глубине залегания водоносных пластов.

При обустройстве колодезной шахты с использованием железобетонных колец следует учитывать специфику технологии монтажа.

Мастерами выявлены особенности, способствующие эффективной установке ЖБИ в колодце:

для прочной фиксации рекомендуется приобретать готовые блоки, оснащенные специальными пазами, обеспечивающие надежность соединения;
изделия из одной партии характеризуются идентичными размерами, расхождения в габаритах не допускаются при самостоятельном монтаже бетонных колец;
для препятствия проникновения в шахту грунтовых вод надлежит плотно закупорить технические отверстия;
на случай непредвиденных ситуаций при копке колодезного шурфа рекомендуется обеспечить небольшой резерв свободного пространства;
необходимо постоянно контролировать строго вертикальную установку кольцевых блоков с помощью отвеса или строительного ватерпаса;
своевременная обработка стыков и деформаций специальным раствором повышает герметичность конструкции.

Нижнему кольцу, опущенному в котлован первым, уделяется особое внимание. В некоторых случаях требуются дополнительные отверстия для забора воды. Для таких ситуаций предусмотрен монтаж фильтрующего устройства, изготовленного из сетки с мелкими ячейками.
