Как сделать электроразводку в квартире – Проводка в квартире своими руками

В каких случаях нужно менять электропроводку в квартире

Часто электропроводка в квартире не соответствует  установленным нормам. Например, это  квартиры старого жилого фонда, где или где проводка проводилась по старому ГОСТу.  В то время в принципе не было  бытовых электроприборов, которые сейчас повсеместно используются. В основном использовались провода из алюминия, которые имеют целый ряд недостатков и не пригодны в современных условиях.

В таких домах, квартиры не имеют достаточного количества точек для подключения электричества, поэтому жильцы часто используют тройники удлинители, из которых составляют целые каскады электропроводок.

Всё это увеличивает нагрузку на используемую точку, и усугубляет возможность короткого замыкания и пожароопасность. Тянущиеся по комнатам провода не увеличивают комфортность проживания в квартире.

Все эти факторы приводят к необходимости замены проводов.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

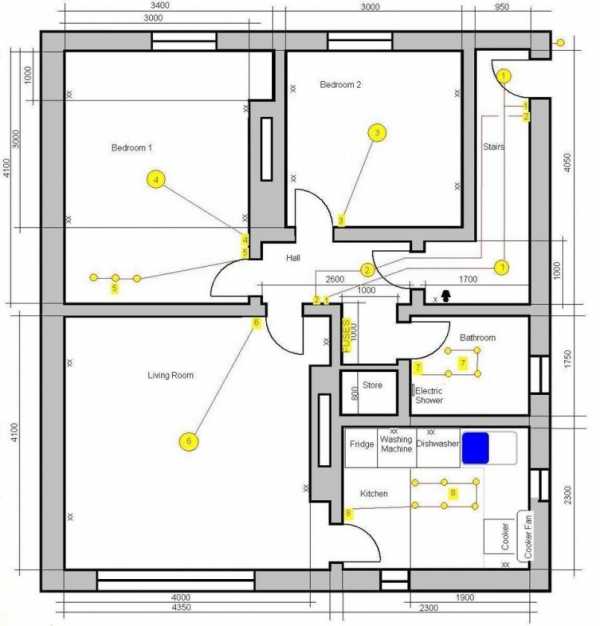

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Рассчитать нагрузку на электропроводку с учётом всех ваших электроприборов.  На каждом электроприборе указывается его потребляемая мощность в Ватт, которая рассчитывается по  упрощенной формуле: Ватт = Ампер * Вольт.

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

2 основных вида кабеля

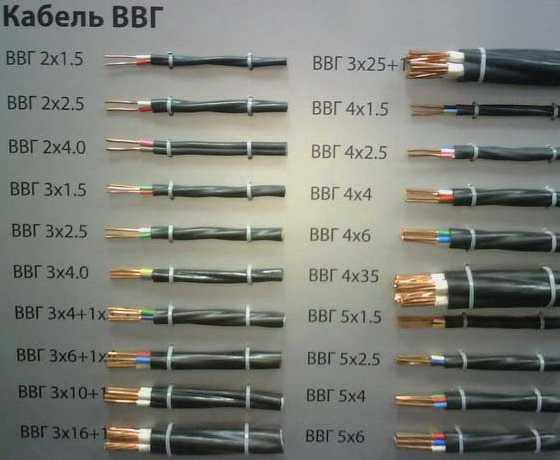

Это ВВГ и NYM.  Это трехжильные кабели. Лучше всего использовать ВВГ кабель, он не требует обжима, В то время как NYM —  мягкий и требует обязательного обжима, используя специальную гильзу. Кроме того ВВГ кабель имеет плоскую форму, что гораздо  удобнее при его прокладке.

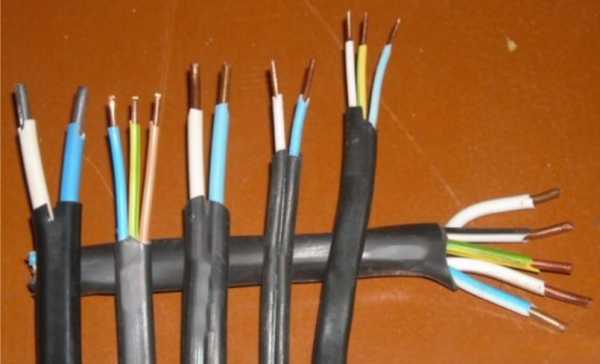

Надо знать, что трехжильные кабели имеют провода разных цветов, где синий всегда 0, жёлтый или коричневый всегда земля, фаза — провод любого другого цвета.

Разметка

Прежде чем  начать штробить стены для укладки кабеля, нужно произвести разметку,  т.е. нарисовать на стенах места, где будут стоять розетки, выключатели и пути прокладки провода. Прокладка проводов к розеткам и выключателям производится  обязательно сверху вниз — от потолка к полу.

Иногда из-за особенности строения дома, электроточки приходится смещать, например, если она (или штроба к ней) приходится на бетонную стену, заложенный кусок арматуры, возможные коммуникации и т.п., поэтому так важна разметка.

Закладка кабеля, выключателей и розеток

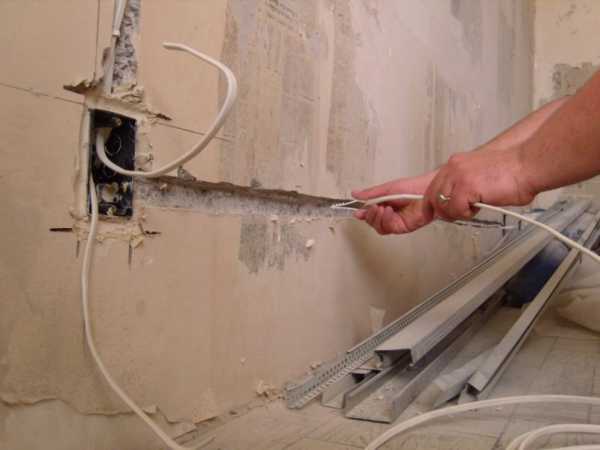

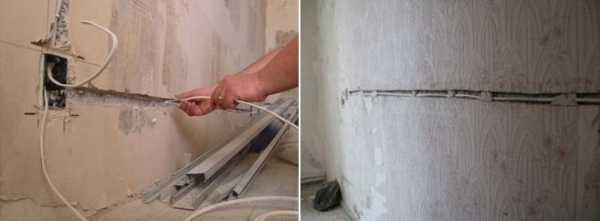

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

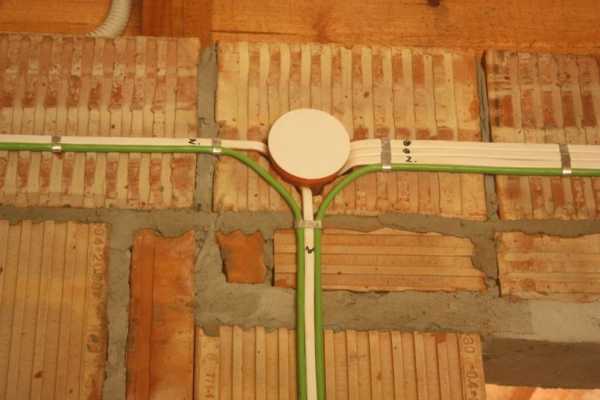

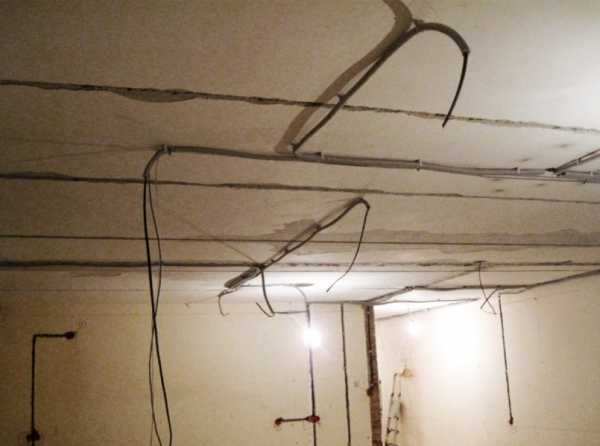

Кабель закладывается в штробы и фиксируется через определенные промежутки. В качестве такого фиксатора м.б. гипсовый раствор, т.к. он быстро «схватывается»,  затем этим же раствором, при помощи шпателя, замазывается вся штроба.

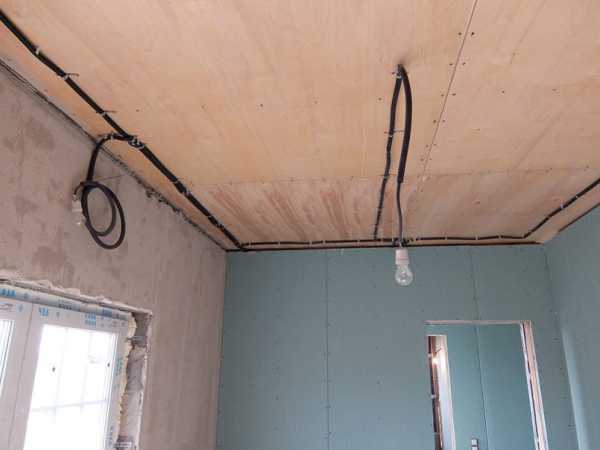

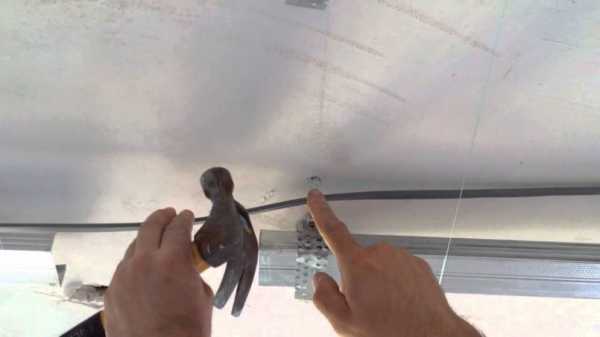

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

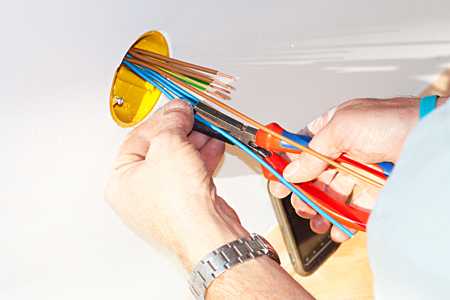

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Проверка

Обязательно проверяйте проводку, прозванивайте ее на каждом этапе, делать это нужно постоянно, чтобы быть уверенным в том, что все соединения выполнены безукоризненно. Это гарантированный контроль того что ваша схема была продумано правильно, что не придется ничего переделывать по окончании работ.

После окончательной установки проводки, ее проверка бывает весьма затруднительна. Проверка производится простым тестером.

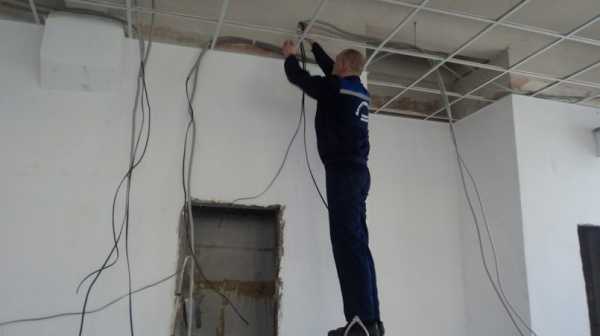

Фото электропроводки в квартире

electrikexpert.ru

Как сделать разводку электропроводки в квартире

Пошаговая инструкция по монтажу электропроводки в квартире своими руками

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.

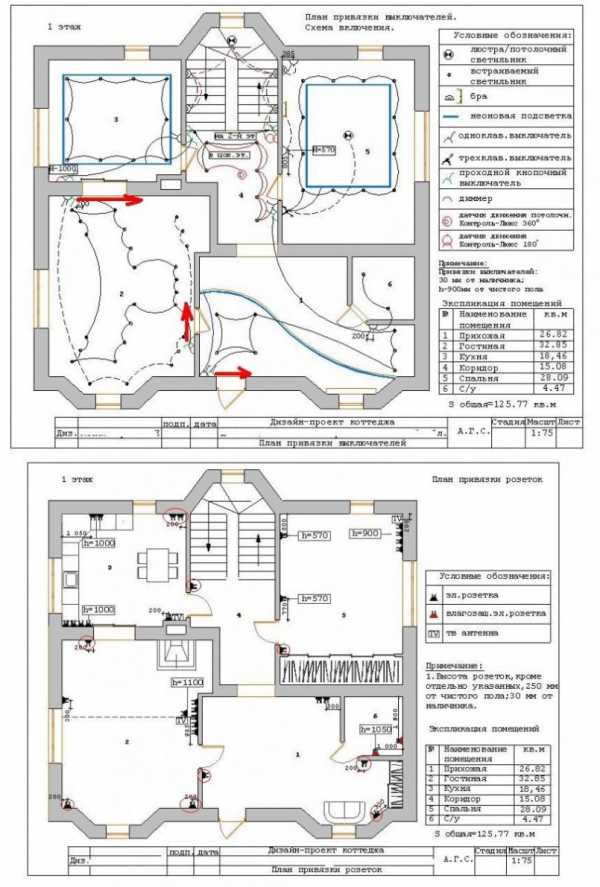

4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

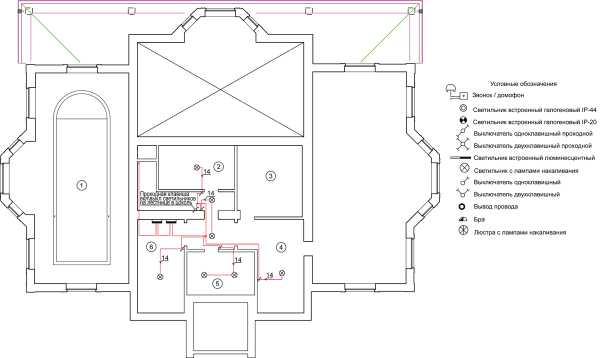

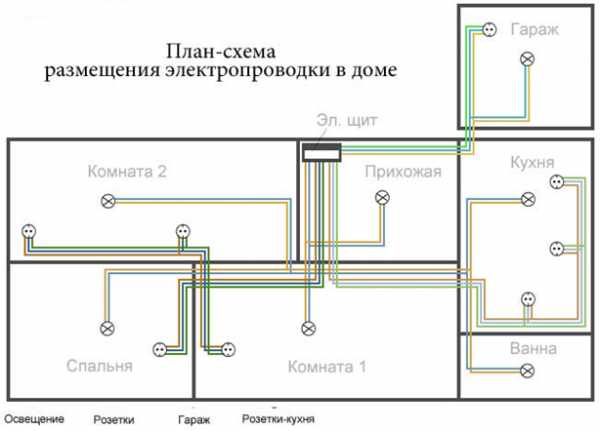

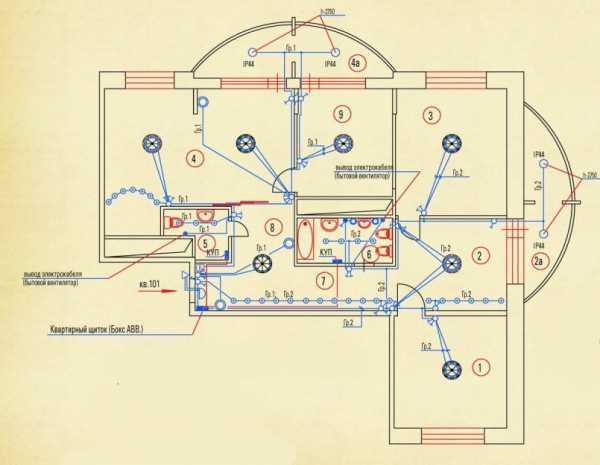

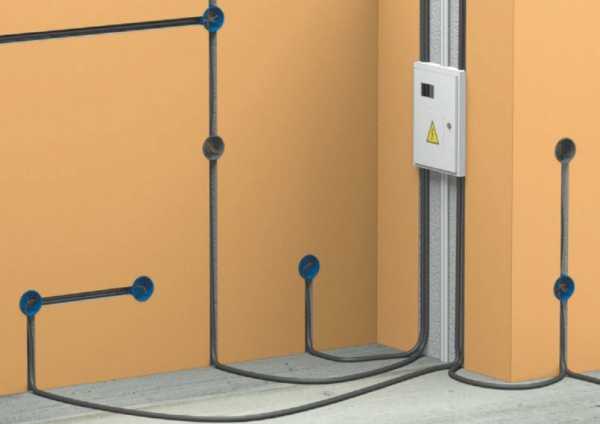

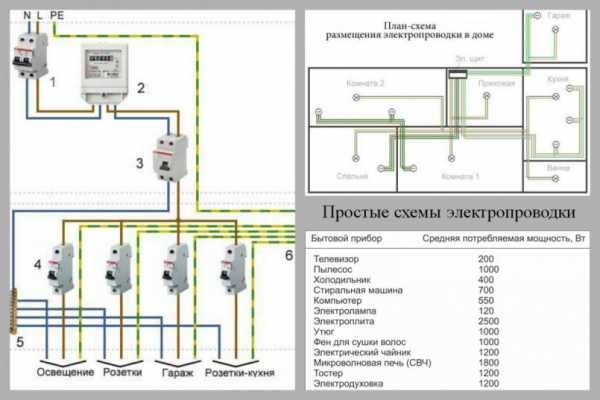

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

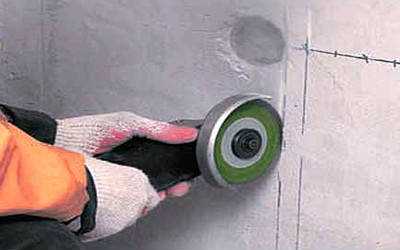

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

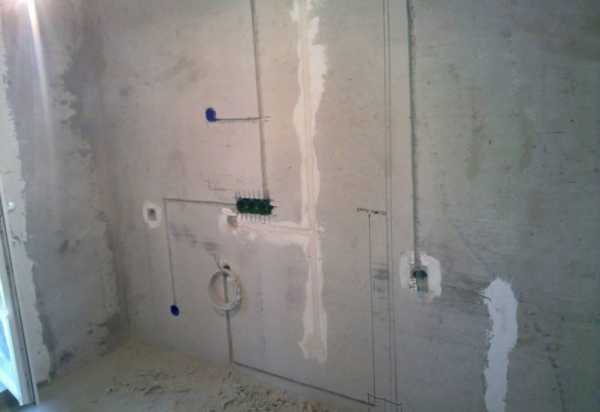

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

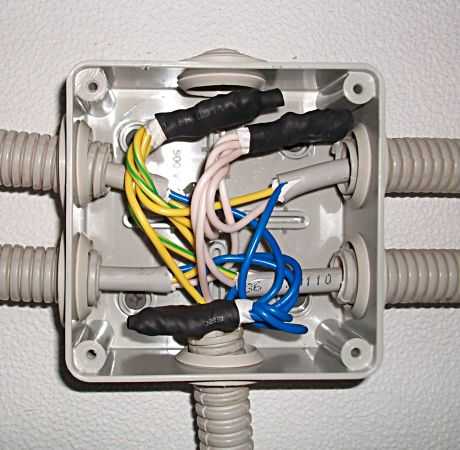

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

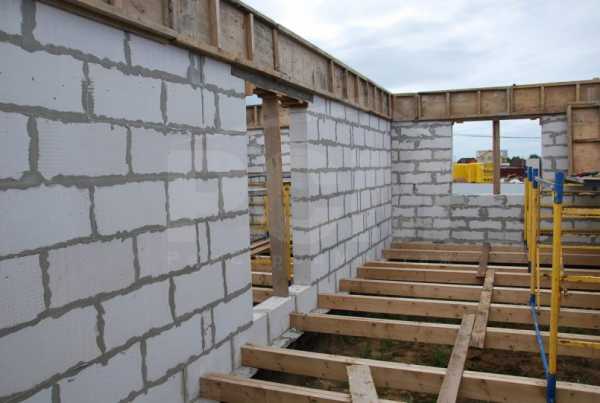

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

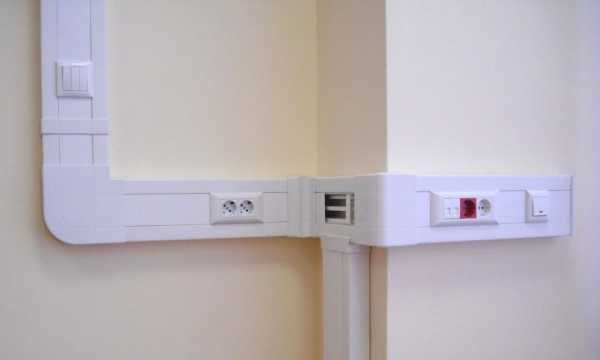

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Как сделать разводку электропроводки в квартире

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

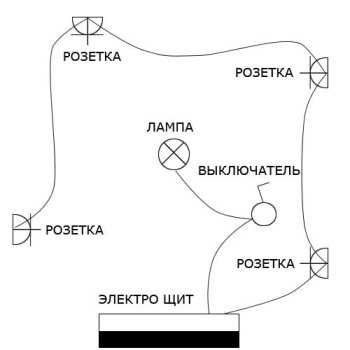

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

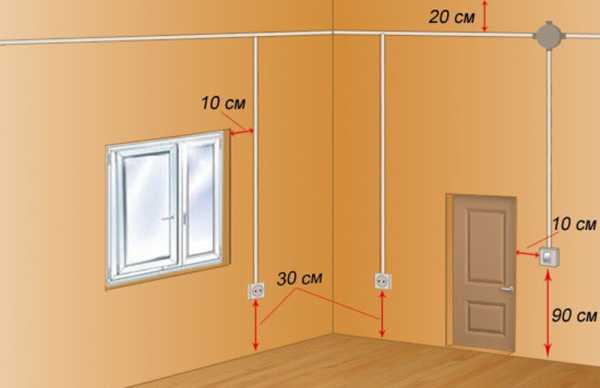

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

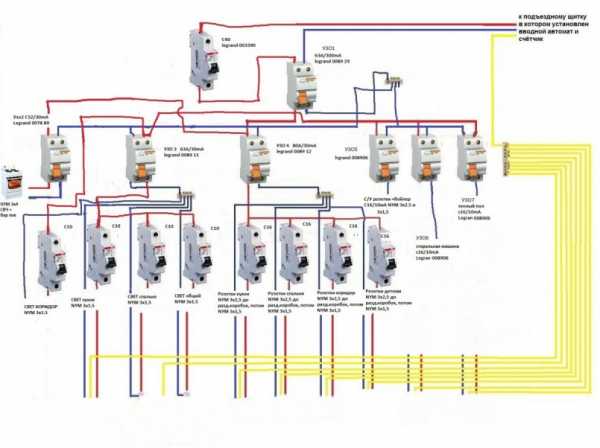

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

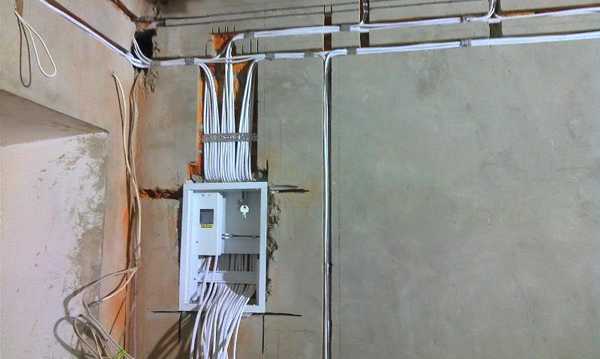

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

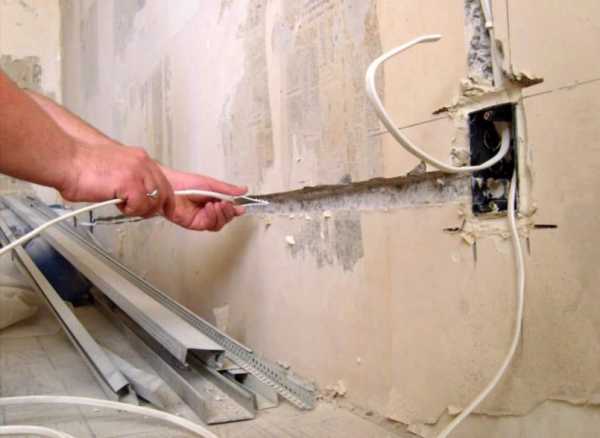

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками. А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Электрика в квартире: составляем схему и монтируем своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


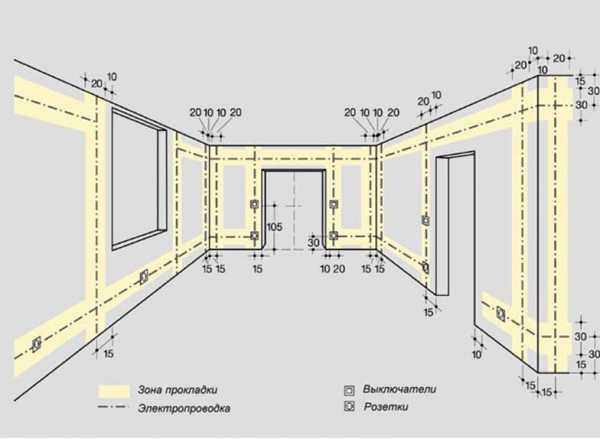

Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков – подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Возможно вам будут интересны:

Декорирование стен в квартире своими руками: обновляем интерьер без капитального ремонта Отделка стен призвана выполнять две функции: защитную – предохранять от деформирования и загрязнений, и декоративную – украшать помещение, помогая создавать эксклюзивный.

Как обустроить фальш-камин в квартире своими руками Камин – один из самых красивых, романтичных и сложных для обустройства интерьерных элементов (особенно, если речь идет о городской квартире). Поэтому.

Арка в квартире своими руками С началом эры евроремонтов домовладельцы по-иному взглянули на своё жилище. Всем изрядно поднадоели тёмные коридоры с множеством задраенных дверей, как в.

Как установить светильники своими руками Потолки покрашены, стены оклеены – значит, ремонт выходит на финишную прямую, и можно приступить к установке светильников. И вот на этой.

Римские шторы своими руками Римские шторы, которые еще называют латинскими или романскими, были придуманы мореплавателями, которые сшивали их по принципу крепления корабельных парусов. Шторы эти.

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://trastroom.ru/dom/sovety/kak-sdelat-razvodku-elektroprovodki-v-kvartire.html, http://samsmogy-remont.ru/electricity/sostavlyaem-shemu-i-montiruem/

remontonly.ru

Как правильно сделать разводку электропроводки в квартире своими руками видео.

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками . А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

trastroom.ru

Как правильно сделать разводку электропроводки

Разводка электрики в квартире… Увы, какой бы спец ни был в этой области, он всегда сталкивается с трудностями. Чтобы у вас их не возникло, прочитайте руководство о том, как сделать разводку электропроводки – причем правильно. Тем более оно состоит всего из 6-ти шагов.

Шаг №1 — Определите, какой тип разводки использовать в квартире целесообразнее

Есть три типа разводки:

1. Через распределительные коробки. В электрический щиток помещают счетчик и несколько автоматов. Щиток устанавливают в подъезде, а от него пускают питающий кабель в квартиру. Питающий кабель подходит к распределительным коробкам. Они расположены в каждой комнате и подключены друг к другу последовательно. От распределительных коробов идут провода на розетки, выключатели и освещение. Такой тип разводки используется чаще всего.

2. Звезда. Каждый выключатель и розетка соединяются с электрическим щитом напрямую. При этом у каждого свой автоматический выключатель. Плюс этого типа: не придется обесточивать всю квартиру, если надо исправить неполадки в проводке одного из элементов. Минус – много проводов и трудов во время монтажа, что многократно повышает стоимость монтажа электрики.

3. Шлейф. Принцип такой же, как и в звезде, только к щитку подходит не по одной розетке и выключателю – они объединяются в группы.

Чтобы разводка электропроводки была максимально эффективной, советуем совмещать в квартире два или все типы. Например, как на фото ниже, где используется тип разводки звезда и шлейф.

Шаг №2 – Нарисуйте план квартиры в двух экземплярах

На первом плане — схема разводки выключателей и освещения, на втором – розеток.

Шаг №3 — Разделите источники потребления энергии на несколько групп

На каждую группу отдельный автомат. Например:

Вариант №1

• Группа 1 – вытяжка и холодильник – потребуется автомат на 25 А
• Группа 2 – стиральная машинка – автомат на 25 А
• Группа 3 – освещение – автомат на 10 А
• Группа 4 – розетки – автомат на 25 А
• Группа 5 – посудомоечная машина – автомат на 25 А
• Группа 6 – электроплита – автомат на 32 А

Вариант №2

• Освещение всех комнат, кухни и коридора – автомат на 10 А
• Комнатные розетки – автомат на 25 А
• Кухонные и коридорные розетки – автомат на 25 А
• Освещение и розетки санузла (Эта группа в любом случае должна быть отделена от других, потому что ванная и туалет – помещения с повышенной влажностью и к проводке предъявляются более жесткие требования, чем к проводке других помещений) – автомат на 25 А
• Для каждой техники (электроплиты, посудомоечной машины, стиральной машины) выделяется по одной группе — автомат на 25 или 32 А

Разделить потребителей электричества на группы необходимо по двум причинам:

1. Если всех потребителей подключить к одному автомату, то от него потребуется вести очень толстый провод, чтобы он выдержал нагрузку. Да и автомат придется покупать мощный. А чем толще провод и мощнее автомат, тем дороже они стоят.
2. Если одна розетка или выключатель выйдут из строя, то придется обесточивать всю квартиру, чтобы устранить поломку.

Шаг № 4 – Определите число и месторасположение розеток, осветительных приборов и выключателей

Исходя из имеющейся в доме техники (питающейся электричеством), а также с учетом будущих покупок рассчитайте оптимальное количество розеток и выключателей для каждой комнаты. Помните, нельзя, чтобы в ванне были розетки. Допускается только одна – для электробритвы. И то – она должна подсоединяться через трансформатор.

Теперь вам надо расположить розетки и выключатели как можно удобнее. В этом помогут рекомендации ниже:

• розетки и выключатели ставить слева от входной двери
• розетки на высоте 40 см во всех помещениях, кроме кухни – тут в зависимости от гарнитуров – 95-115 см
• выключатели на высоте 90 см

Места, где вы решили поставить розетки, выключатели и освещение, помечаете в плане соответствующими знаками.

Шаг №5 – Ведите провода от розеток и выключателей к электрическому щиту (на плане, разумеется)

Если вы используете тип разводки с распределительными коробками, то от розеток и выключателей провода сначала пойдут к ним, а от них к щиту.

В этом вам помогут советы ниже:

1. Провода должны идти только по вертикали или горизонтали, но никак не под углом.
2. Нежелательно, чтобы провода пересекались. Если так не получается, то располагайте их на расстоянии минимум 3 мм друг от друга.
3. Расстояние от пола или потолка до проводов должно быть не меньше 15 см, а от углов, дверных и оконных проемов — не меньше 10 см.
4. К розетке провода идут снизу, а к выключателю сверху.

Для примера две схемы разводки электрики

• В однокомнатной квартире

• В двухкомнатной квартире

Шаг №6 – Считаете, сколько провода и автоматов нужно

Количество провода рассчитаете, исходя из размеров помещений, а количество автоматов – исходя из количества групп. При этом помните: все автоматы должны быть подключены к одному – самому мощному. Если в доме используется электроплита, то такой автомат должен быть минимум на 63 А. Ниже представлены другие советы.

Прочие советы по электрике

• Используйте медную проводку. Нежелательно совмещать ее с алюминиевой.
• Желательно, чтобы сечение провода, идущего к электрическому щиту, было 4 кв. мм., сечение провода для освещения – 1.5 кв. мм, остальные – 2.5 кв.мм.
• Будет неплохо, если установить на каждый автомат устройство защитного отключения (УЗО). В обязательном порядке установить на автоматы для санузла и кухни.
• Не подключайте заземление розеток к нулевым проводам, к системе водоснабжения и отопления.
• Между трубами отопления и проводами должно быть не меньше 3 см

Статья принесла пользу? Поверьте, если вы поручите ремонт квартиры нам, то мы принесем гораздо больше пользы.

titanstroy.su

Разводка электропроводки в квартире: схема — как сделать своими руками, видео-инструкция как развести, фото

Перед отделочными работами в новой квартире или доме практически всегда стоит вопрос об организации проводки. Дело это весьма хлопотное и требует высокого профессионализма, поскольку неправильный монтаж электропроводки опасен для жизни.

В данной статье мы рассмотрим, как развести проводку в квартире, какие при этом существуют особенности и подводные камни.

Прокладка электропроводки

Схема электропроводки

Как и другие строительные работы, устройство электропроводки начинают с создания проекта. В данном случае должна быть подготовлена схема разводки электропроводки в квартире.

Подготавливают ее по следующим правилам:

• На плане обозначают месторасположение распределительного щита и уже от него набрасывают всю дальнейшую схему.
  При расположении щита за пределами квартиры рекомендуется провести от него медный провод с сечением 6 мм кВ (не менее) и организовать в квартире дополнительную распределительную точку под потолком у входа в жилище.
• Далее подсчитывают необходимое количество розеток из расчета для комнат не менее 1 шт на каждые 6 м2, для ванны и кухни по 2 шт на 6 м2. Может быть предусмотрено и конкретное количество, если будущая планировка с расположением энергопотребляющих единиц заранее известна.
• Линии проводов от щита к розеткам и осветительным приборам прокладывают по отдельности, предусматривая отдельные линии для розеток с большим энергопотреблением (от 2 и более кВт) – для бойлеров, мощных климатических систем и т.п.

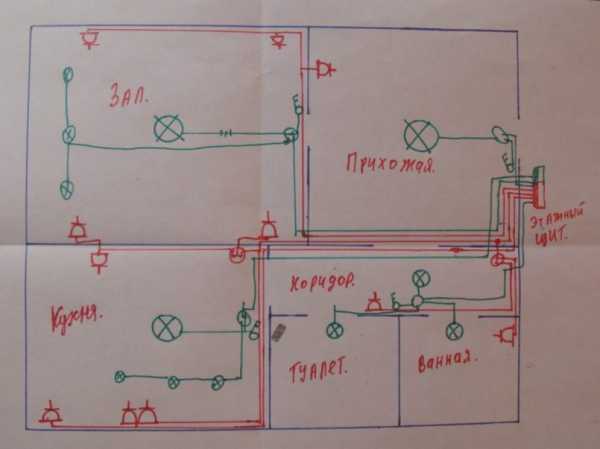

Схематичный план электропроводки в однокомнатной квартире

• После подсчета точек электропотребления, их наносят на план, а после того, как схема разводки электропроводки в однокомнатной квартире или более завершена, проецируют план в виде разметки на стены.
  Розетки, как правило, монтируют в 30-40см над уровнем пола, выключатели осветительных элементов – 1-1,5м.

Совет!

Прокладку проводов следует выполнять либо строго вертикально, либо горизонтально, тогда будет проще ориентироваться в расположении проводов в стене и удастся избежать их повреждения, к примеру, при сверлении стены.

Технология монтажа бытовой электропроводки

Методы прокладки проводов

Электропроводка в квартире может быть смонтирована тремя способами:

• Открытым. Применим в местах, где нет возможности выполнить скрытую прокладку проводов. Часто можно наблюдать в квартирах очень старых домов, в которых ремонт электропроводки не производился ни разу.
  В данный момент подобный метод практически не применим.
• Скрытым. При этом провод прокладывают в штробах, выполненных в стенах квартиры. Данный способ используют практически повсеместно.
• Комбинированным. Здесь предполагается прокладка проводов в специальных наружных кабельных каналах.
  Такой метод часто применяют в офисных помещениях, поскольку имеется возможность в короткие сроки преобразовать схему электросети под изменившиеся нужды.



  Пример комбинированной прокладки проводов

Для жилых квартир наиболее подходящим считается скрытый способ прокладки.

Выполнение разводки электропроводов в квартире

Теперь рассмотрим, как сделать разводку электропроводки в квартире.

Для этого необходимо четко следовать правилам, представленным ниже:

1. В квартирах новых панельных домов строители обычно выполняют специальные каналы для укладки проводов. Однако если штроб нет, их придется делать самостоятельно при помощи перфоратора.



   Коробка для соединения магистралей к основной жиле

2. Стены под штробление размечают так, чтобы под розетки каналы располагались горизонтально на одном уровне с розеткой.
   Под выключатели штробы проделывают вертикально до уровня 10-20 см ниже потолка, затем горизонтально к щиту. В глубину штроба под проводку должна составлять 1,5-2 см.
3. В местах расположения розеток монтируют подрозетники и крепят их при помощи алебастра.
4. Крепление проводов в штробе выполняют посредством пластиковых хомутов или замазки алебастром.
5. Соединяют провода тремя различными способами – при помощи клемм, пайкой и скруткой. Первые два более предпочтительны в использовании, поскольку более надежны и безопасны, хотя и более сложно выполнимы. Альтернативой здесь может стать специальная бандажная скрутка, при которой провода соединяют друг с другом и дополнительно скручивают медным проводом меньшего сечения.

Разводку проводов можно смонтировать на стены, после чего закрыть ее слоем штукатурки

Выбор проводов и средств защиты проводки для квартиры

Как выбрать средства защиты для электропроводки

Разводка проводки в квартире предусматривает обязательную установку УЗО. Устройства защитного отключения защитят электропроводку и владельца от коротких замыканий и токов утечки.

Подбирают их, руководствуясь следующим:

• В ванной комнате следует задействовать УЗО, выдерживающее силу тока до 30мА класса А.
• Для группы розеток необходим автомат на 25А типа В, а также УЗО на 30мА.
• Линия освещения должна быть оборудована автоматом на 10-16А типа В.

Дифференциальный автомат для проводки

Совет!

Более практичным считается использование дифференциального автомата, который представляет собой УЗО с функцией автоматического отключения.

Он в одиночку сможет обеспечить безопасность линии и владельца квартиры от коротких замыканий и утечек тока.

Как выбрать провода для электропроводки

Перед тем, как развести электропроводку в квартире, необходимо приобрести качественные провода. Медный провод лучше всего подходят при разводке, поскольку является более гибким, менее ломким и лучше проводит ток.

Его монтаж более удобен в сравнении с алюминиевым аналогом.

В квартире, как правило, используют 2-3хжильный провод ВВГ или ВВГ НГ, имеющий сечение не меньше 2,5 кв.мм под розетки и 1,5 кв.мм под освещение.

Для розеток, к которым планируется подключение приборов с высокой мощностью, сечение провода следует увеличить до 4 кв.мм.

Кабели для проводки

Более наглядно узнать о технике выполнения разводки электропроводки можно из тематического видео. Мы же рекомендуем вам тщательно соблюдать меры безопасности в процессе монтажа, использовать средства зашиты, а при отсутствии должного опыта – обращаться за помощью к опытным электромонтерам.

dom-elektrik.ru

Как сделать правильно электропроводку в квартире

Пошаговая инструкция по монтажу электропроводки в квартире своими руками

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.
6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

Примерная схема размещения электропроводки в доме

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.
5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Как сделать электропроводку в квартире своими руками

Для того чтобы сделать электросеть в доме необходимо составить схему расположения электрических линий. Проводка в квартире своими руками может быть сделана при соблюдении рекомендуемых инструкций. Также следует консультироваться с квалифицированными специалистами в этой сфере, чтобы избежать частых ошибок при составлении чертежа.

Проект электропроводки

Распределение счетчика и автоматов на схеме

При создании проекта электропроводки нужно использовать копию плана новостройки. В нем отмечаются места протяжения кабелей. Это поможет лучше сориентироваться, в каком месте расположить выключатели, розетки, светильники, а также другие составляющие элементы. Схема необходима при смене старой проводки на новую. Электропроводка в квартире своими руками может быть проведена после составления проекта. Этот процесс достаточно сложный и небольшие просчеты могут существенно повлиять на всю работу.

Предварительная схема позволит с большей точностью сделать монтаж электрической сети, а также сохранить информацию о расположении проводов в помещении. Начало чертежа начинается от щитка. Устройство защитного отключения (УЗО) является очень важным устройством, которое обеспечивает безопасность квартире. Щиток предотвращает протекание тока с повышенным напряжением в сети, а также снижает вероятность воспламенения при замыкании проводки. УЗО в старых квартирах почти не использовался.

Во время составления проекта рекомендуется учитывать определенные правила. Вся электропроводка в многокомнатной квартире должна располагаться в вертикальном и в горизонтальном положении. Это требование позволяет снизить вероятность повреждения проводов. Таким образом, по установленной розетке можно определить, как проходит электрический кабель, чтобы при других строительных работах его случайно не пробить.

Нужно учитывать поворот трассы, который должен проводиться под прямым углом. Не рекомендуется изгибать в нескольких положениях провод при протягивании его из одной точки в другую. Это увеличивает протяженность линии, прибавляет лишние места изгиба и уменьшает площадь для монтажа стен или пола. Лучше всего стелить электропроводку под потолком. Верхняя часть стены в меньшей степени подвержена повреждениям, поэтому рекомендуется прокладывать кабеля на расстоянии 20-25 см от потолка. Эта высота является оптимальной, чтобы снизить вероятность повреждения, и не усложнять процесс ремонта.

Если проводка стелется по полу, тогда рекомендуется сделать это с использованием специального электротехнического плинтуса. Включатели обычно располагаются при входе в комнату, и чаще всего с той стороны, где расположена дверная ручка. Расположение выключателей не определятся точной высотой, но обычно это 80-85 или 150 сантиметров от пола. Евростандарты предусматривают установку выключателей пониже, чтобы у детей была возможность легко дотянуться до них.

При составлении проекта следует учитывать, что розетки монтируются в нижней части стены (25-30 см от пола). Если есть необходимость размещать выше, тогда провода лучше протягивать снизу вверх. Размещение розетки на более высоком уровне может быть вызвано расположением мебели (столешница в кухонной комнате) или для удобства. Рекомендуется устанавливать по одной розетке на каждые 6 квадратных метров многокомнатной квартиры. Для кухни обычно несколько другие требования. Так как в этом помещении используется достаточно много электротехники, там может быть установлено до 5-6 розеток, в зависимости от планировки кухни и ее размеров. Учитывается и расстояние от дверного проема или окна до места крепления (не меньше 10 см).

Распределительная коробка должна быть в каждой комнате. От этого зависит разводка электропроводки в квартире, что обязательно нужно учитывать при создании схемы. Перед составлением проекта желательно сразу спланировать будущее расположение мебели или бытовой техники. Это поможет предотвратить перекрывание мебелью доступа к розетке, также некоторые шнуры приборов могут не доставать до источника питания.

Настоятельно не рекомендуется делать розетки в ванной комнате. Это обусловлено техникой безопасности. После принятия ванны в этом помещении очень высокий уровень влажности, что может привести к негативным последствиям (короткое замыкание, гниение).

После того как была удалена старая проводка нужно сделать монтаж новых кабелей по определенной схеме.

Открытый метод проведения электросети

Это способ может применяться для освещения наружных помещений (балкон, лоджия), для подвалов и мастерских. Также этот метод подходит для временного создания освещения. Из высокой вероятности механического повреждения электропроводов наружное расположение кабелей не подходит для многокомнатных квартир или частных домов. Также открытая проводка делается в таких местах, где нет возможности их скрыть. Этот вид может встречаться в старых домах, поскольку в новых зданиях этого уже не делают.

Скрытый метод

Самый распространенный способ укладывания проводки в помещениях. Обычно используется для жилых квартир. Провода монтируются в стены, под половые покрытия, чтобы избежать возможного повреждения. Техника безопасности требует снижения контакта с линиями электропередач. Комбинированный метод. Этот способ обычно применяется для проведения кабелей в офисах. Проводка делается в рукавах плинтуса. Достаточно удобный способ укладывания электропроводки, но не безопасен.

Подготовка

После составления проекта электропроводки в многокомнатной квартире нужно обзавестись всем необходимым инструментом, строительными материалами. Самым важным, конечно же, является выбор проводов для помещения. К этому следует подходить со всей серьезностью. Если нет необходимых познаний в этой сфере, то лучше обратиться к специалистам.

Перед тем как провести новую проводку нужно удалить старую. Для этого следует обесточить сеть, и провести демонтаж кабеля. Если старое расположения линии не подходит, тогда нужно подготовить место для прокладывания проводки. Старые места заделываются цементом и алебастром. Желательно дать время высохнуть.Перед началом работы следует нанести разметку простым карандашом на стенах. Можно даже расчертить точное место будущих углублений, куда будет помещаться электропроводка. Это поможет точно перепроверить соответствие проекта с натуральным масштабом. Затем можно приступать к проведению электросети.

Видео «Своими руками: часть 1»

Пошаговая инструкция монтажа

Сделать монтаж электропроводки в помещении самостоятельно без опыта весьма сложное занятие. Желательно следовать пошаговой инструкции по проведению электросети в многокомнатных квартирах и частных домах. Рекомендуется перед началом работ освоить технологию укладывания кабеля, проконсультироваться с электриками, узнать некоторые тонкости, которые могли бы облегчить этот процесс.

Обычно рассматривается при монтаже скрытая проводка. Для этого в стенах помещения по составленной схеме делается штроба. Это специальная канавка, в которую будет укладываться кабель. Штроба делается от электрического щитка. Ее глубина и ширина делается с учетом толщины провода и защитного кожуха, если такой будет использоваться в помещении. Выбивание штробы обычно делается при помощи перфоратора. Он имеет специальный режим, который позволяет не просверливать отверстия, а выдалбливать ложбину. Этот инструмент используется профессионалами. Особое сверло позволит делать штробу ровной, чтобы провести кабель ровно, а не по диагонали.

Проложенные провода закрепляются густым алебастром. Этот материал оптимален, так как быстро высыхает, а при необходимости его можно быстро удалить и вытащить шнур.
После закрепления провода от щитка до всех ключевых точек в многокомнатной квартире или частном доме нужно сделать углубления для будущих розеток, распределительных коробок, выключателей.

Для этого используется перфоратор со специфической коронкой. Эта насадка имеет форму кольца с зубцами. Она высверливает круглое отверстие для помещения в него коробки. Неровности, которые возникают в процессе монтажа, исправляются при помощи нанесения штукатурки в несколько слоев. После завершения прокладывания проводов можно подсоединять контакты к щитку на лестничной площадке. Но он должен быть постоянно выключен, а также находиться в сухом и доступном месте. Для возможных ремонтных работ, которые могут проводиться в будущем, лучше всего оставлять запас провода не менее 15 сантиметров.

При стабильной подаче тока можно приступить к монтированию розеток и выключателей, поочередно проверяя функционирование каждой, используя мультиметр.

Также можно подключить к сети вольтметр для того, чтобы следить за стабильность напряжения. Тестирование проложенной линии можно провести после изоляции всех выходов кабеля и подключении всех розеток, выключателей.

Если никаких проблем при включении защитной системы не обнаружено, тогда можно приступить к испытаниям всей линии различной электротехникой. Монтаж всегда должен проходить с обесточенной электросетью. Это обязательное условие техники безопасности. Eсли при включении сети обнаруживается запах горелого или звук искрения, нужно немедленно отключить щиток и провести проверку. Очень важно устранить причину неполадки на первом этапе проведения электросети, так как от этого зависит безопасность жилого помещения. При недостатке опыта и безрезультатного поиска поврежденного участка следует пригласить мастера, который поможет устранить неполадку.

Видео «Своими руками: часть 2»

Данное видео поможет всем, кто желает смонтировать электропроводку у себя дома самостоятельно. Не пропустите.

Как сделать электропроводку в квартире?

Монтаж электропроводки в квартире своими руками не такой длительный и затратный, как монтаж проводки в доме. Это связано с тем, что здесь не нужно подводить линию внутрь жилья, т.к. это обеспечивает компания-застройщик.

Разводка кабеля по комнатам состоит из следующих этапов:

• составление схемы;
• расчет количества необходимых материалов и электрической фурнитуры;
• разметка и штробление стен;
• крепление кабеля;
• установка розеток, выключателей и распределительных коробок;
• сборка вводного щитка;
• проверка линии тестером.

Следует отметить, что на сегодняшний день открытое проведение электропроводки в квартире уже не используют, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

Весь кабель подходящий для такой проводки вы можете посмотреть на сайте http://cable.ru/cable/kabel-dom.php Там указаны подробные технические характеристики каждой марки. Далее мы предоставим подробную пошаговую инструкцию с нуля, которая подойдет для новичков, желающих проверить свои силы в электрике.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана новостройки, на котором можно удобно отмечать места установки розеток. выключателей, светильников и других составляющих элементов.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении рекомендуем Вам учитывать следующие советы и правила:

1. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора.
2. Поворот трассы должен осуществляться только под прямым углом.
3. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразиться на удобстве ремонта). Также можно провести проводку по полу. а не потолку, используя специальный электротехнический плинтус.
4. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать изделие пониже, к тому же детям будет удобнее включать свет при необходимости.
5. Розетки крепятся внизу (30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 6 кв. метров помещения устанавливать минимум одну розетку. В кухне количество изделий должно соответствовать количеству бытовой техники, но обычно ставят 5-6 штук. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
6. В каждой комнате должна быть обязательно распределительная коробка.
7. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
8. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена).
9. Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты.

Наверняка вам будут полезными эти статьи:

Советы по выбору фурнитуры

Перед тем, как Вы решите идти в магазин за выключателями, розетками и другими элементами, необходимо определиться с их видом.

Прокладка трассы

Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны жила оголяется на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 5 до 15 см).

Для начала определитесь с тем, как электропроводка будет фиксироваться к стене. На сегодняшний день существуют специальные хомуты, но мы рекомендуем Вам использовать «дедовский способ» — крепление разведенным алебастром. Для этого необходимо поместить линию в штробы и через каждые 25-30 см «прихватить» комком алебастра, как показано на фото.

Обращаем Ваше внимание на то, что алебастр затвердевает очень быстро, поэтому действовать нужно в темпе.

После того, как линия будет полностью зафиксирована, рекомендуем Вам сфотографировать все стены, чтобы в случае ремонта вы смогли точно определить место прокладки проводки.

Подсоединение фурнитуры

Данный этап довольно простой, необходимо подключить в квартире все розетки и выключатели. Для этого в штробы устанавливаются подрозетники и специальные коробки. Рекомендуем Вам «садить» данные элементы на алебастр, т.к. он быстро и надежно прихватывается к стене.

Чтобы Вы наглядно увидели процесс, предоставляем к вашему вниманию данный видео урок:

Крепление выключателя и розетки своими руками

Подключение автоматов и УЗО

Последний этап монтажа электропроводки в квартире — сборка вводного щитка. Согласно составленной схеме Вы должны подключить автоматические выключатели и УЗО. Сложностей в подсоединении этих аппаратов не должно возникнуть — вводной провод заводится сверху, а отходящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказывали. Подключение автоматического выключателя также не составит труда, даже чайникам в электрике. Наглядно увидеть процесс монтажа данных устройств Вы можете на видео ниже:

Устанавливаем УЗО в щиток

После того, как все электротехнические изделия в квартире будут подключены, необходимо осуществить прозвонку электропроводки мультиметром. чтобы убедиться в правильности проделанной работы. Если никаких проблем не будет обнаружено, смело включайте автомат и осуществлять первые испытания готовой линии.

Также хотелось бы Вам предоставить данный видео урок, который показывает как сделать электропроводку в квартире своими руками с нуля:

Наглядная видео инструкция

Установка выключателя и розетки своими руками

Устанавливаем УЗО в щиток

Наглядная видео инструкция

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://otoke.ru/provodka/montazh/elektroprovodka-v-kvartire-svoimi-rukami-20/, http://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html

remontonly.ru

Как сделать разводку электропроводки в квартире

Пошаговая инструкция по монтажу электропроводки в квартире своими руками

Все типовые квартиры оснащаются проводкой еще на стадии строительства, согласно проектной документации. Соответственно будущие жильцы никак не могут повлиять на местоположение кабелей, розеток, выключателей до покупки недвижимости. Но каждый, новоиспеченный собственник вправе по своему усмотрению сделать новую проводку либо модернизировать старую, естественно, в соответствии с правилами. А для этого необходимо «вооружиться» рекомендациями по монтажу электропроводки в квартире своими руками и пошаговой инструкцией по их применению.

• Кому полезно это руководство?
• Составление план-схемы
• Подбор и закупка комплектующих
• Выбираем тип устройства проводки
• Подготовка к работе
• Монтаж скрытой проводки
• Монтаж открытой проводки

Кому полезно это руководство?

Прежде всего тем, кто приобретает квартиру на вторичном рынке жилья либо хочет сделать все по-своему в новостройке.

Во-первых, полностью меняется вся ветхая проводка, так как срок эксплуатации кабеля составляет около 20 лет. После этого срока жилы проводов становятся более хрупкими, вследствие чего возрастает вероятность короткого замыкания и возгорания. Поэтому в старых домах рекомендуется обращать на состояние проводки особое внимание.

Во-вторых, новых жильцов может не устраивать вариант разводки от застройщика, и они делают перепланировку электропроводки и всех помещений. Раньше это называлось евроремонтом и было модно опускать вниз выключатели, переносить розетки и т. д.

В-третьих, всем тем, кто хочет получить новые знания в электрике, чтобы потом все делать самостоятельно.

Составление план-схемы

Эта часть не менее важна, чем все остальные, поэтому не стоит относиться халатно к этому пункту. Правильно спроектированная схема разрешает несколько важных задач:

• Позволяет рассчитать точное количество материалов (проводов, электротоваров, установочных деталей и прочее).
• Упрощает монтаж всей системы электроснабжения помещений.
• Облегчает проведение технического обслуживания и поиска неисправностей электропроводки.

На схеме следует отобразить максимально подробно следующие элементы:

1. Розетки. Они могут располагаться в любом удобном месте, но не менее чем за 15 – 20 см от дверных и оконных проемов, а также отступив от тепло-, газопроводов – 40 см. Что касается количества, то на каждые 6 м2 площади принято устанавливать по одной розетке.
2. Осветительные приборы. Стандартные планировки рассчитаны на один большой светильник в центре потолка. Но вы можете, по желанию, сделать дополнительные источники света (точечные светильники, бра, ночники и т. п.), предусмотрев под них проводку.
3. Выключатели. Обычно их монтируют с правой стороны от дверного проема и на расстоянии 60 или 150 см от пола.
4. Пути прокладки кабелей. Указывая их на своем чертеже, помните, что проводка должна идти строго вертикально либо горизонтально, никакие зигзаги не допускаются. Если планируется укладка проводов вовнутрь стен, то следует отступать от перекрытий и проемов 15 – 20 см.
5. Распределительные коробки. Их также нужно отобразить на плане, потому что в них производятся все основные соединения кабелей. На каждое ответвление от основной линии ставится коробка, но не больше одной на комнату.

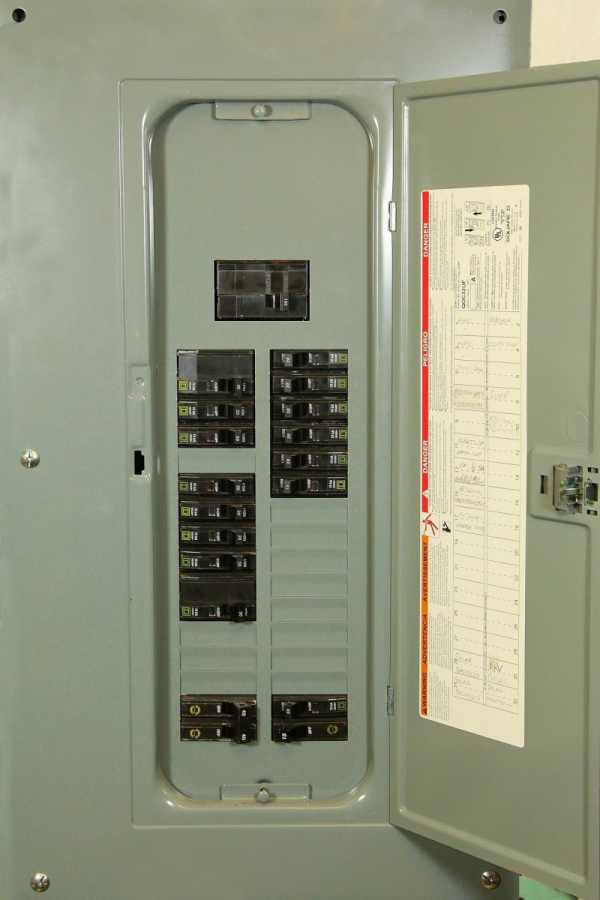

6. Распределительный щиток. Обычно силовые шкафы устанавливаются за пределами квартиры, в общем коридоре, тогда можно будет начинать оттуда. Но некоторые планировки рассчитаны на внутреннее размещение щитка, в этом случае задача немного упрощается.

Еще, при составлении проекта-схемы желательно учесть будущую расстановку мебели и предметов интерьера. Это сведет к минимуму использование удлинителей и позволит избежать перекрытия розеток громоздкой мебелью.

Подбор и закупка комплектующих

Сначала нужно правильно выбрать материал кабелей. Отдавайте предпочтение медным проводам, они обладают:

• Повышенной пластичностью (меньше вероятность излома при укладке).
• Коррозионной стойкостью (медленнее окисляются).
• Большим сроком службы относительно алюминиевых.
• Выдерживают большую нагрузку при меньшем сечении.

Но стоимость медных проводов несколько выше.

Затем необходимо разобраться с сечением, а для этого надо рассчитать максимальную мощность всех бытовых приборов. Лучше всего будет разделить силовые кабели на группы и подключить их к отдельным автоматам:

1. Розетки (сечение должно быть не менее 2,5 мм, автоматический выключатель – 20 А).
2. Освещение (от 1,5 мм, автомат – 16 А).
3. Мощные электроприборы (не менее 4 мм, 25 А).

Помните, что кабели разного сечения нужно прокладывать отдельно друг от друга, во избежание перегрева! Для этого подойдут гофрированные трубки.

Далее, можно переходить к подбору розеток, выключателей и расходных материалов (распаечных коробок, кабель-каналов, трубок и пр.) согласно составленному проекту.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Выбираем тип устройства проводки

Электрические кабели можно прокладывать двумя способами:

• Открытым. Это значит, что все провода будут проходить снаружи стен и перекрытий. Если вы решите сделать такую проводку у себя в квартире, то лучше использовать для крепежа пластиковые кабель-каналы. Способ хорош тем, что требует меньше физических и денежных затрат, но менее эстетичный, так как все творчество остается на виду.
• Закрытым. В этом случае электропроводка закладывается в специальные прорези на стенах и перекрытиях или проходит по технологическим отверстиям бетонных панелей. Для получения углублений придется штробить стены специальным инструментом. Это более трудоемкая задача, требующая значительных ресурсов, но зато вы получите идеально ровную поверхность без «гирлянд» из проводков.

Подготовка к работе

Перед тем как начать монтаж электропроводки в квартире, подготовьте следующие инструменты:

1. Штраборез, болгарка, перфоратор или дрель (для штробления борозд).
2. Набор отверток.
3. Пассатижи, кусачки.
4. Строительный уровень.
5. Индикатор фазы.
6. Сверла, насадки на перфоратор.
7. Нож и ножовка.

На следующем этапе очистите стены от всех посторонних предметов, которые могут помешать проведению разметки и монтажу проводов. Затем, согласно составленной схеме можно начинать разметку:

• Используя лазерный уровень либо натянутый шнур, отметьте на поверхности стен линии, прохождения кабелей, согласно вашему проекту.
• В местах расположения розеток и выключателей также сделайте соответствующие пометки.

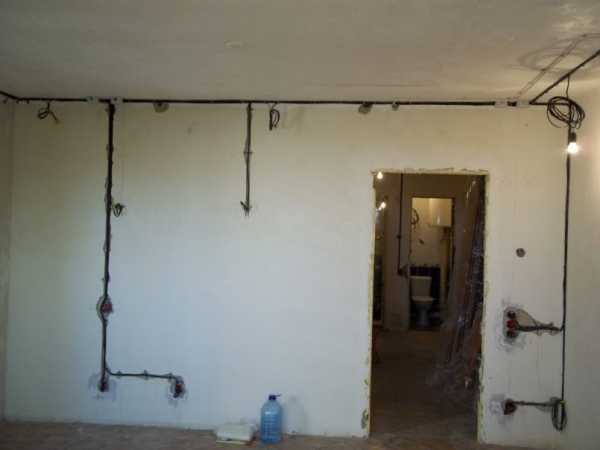

Примерная схема размещения электропроводки в доме

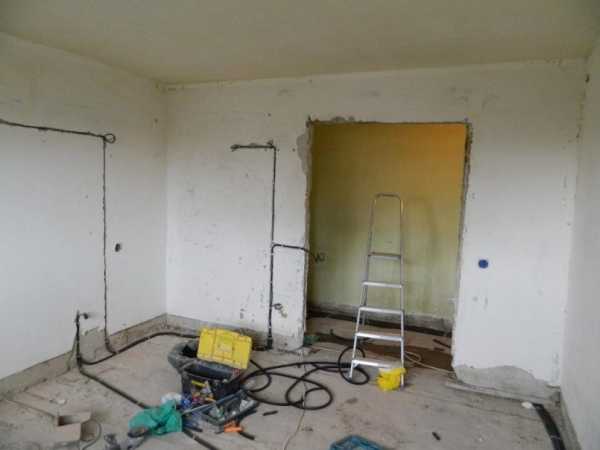

Когда закончите с разметкой переходите к подготовке стен. При организации скрытой проводки необходимо проштробить борозды по намеченным линиям, а также ниши под розетки, распределительные коробки и выключатели.

Для этого используйте штроборез или болгарку, с их помощью получаются наиболее ровные углубления. Если такого инструмента не оказалось, не беда, можно попробовать все сделать перфоратором, но для больших участков – это не самый лучший вариант.Лунки для розеток, коробок и выключателей делают перфоратором, используя специальную насадку – фрезу (коронку) по бетону.

При отсутствии профессионального инструмента, попробуйте взять его напрокат.

Для монтажа открытой электропроводки достаточно выровнять стены, чтобы кабель-каналы ложились ровно, без перекосов.

Монтаж скрытой проводки

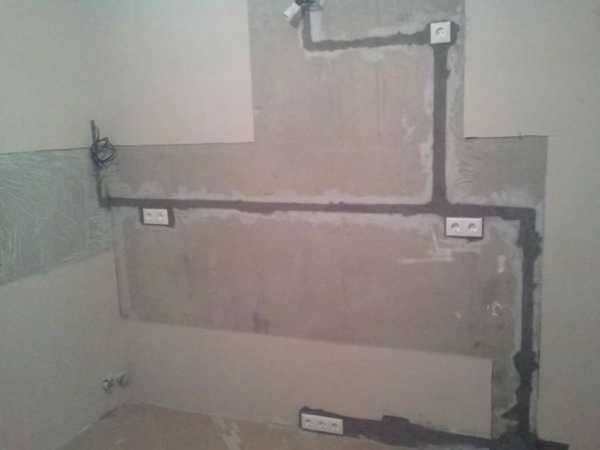

На данном этапе у вас должны быть готовы все бороздки и ниши в стенах. Пора узнать, как прокладывается электропроводка в квартире своими руками:

1. Отключите главный рубильник в распределительном щитке.
2. После счетчика, у вас должны быть установлены автоматы, от которых мы и будем вести провода.
3. Все они заводятся в первую распаечную коробку, а уже оттуда распределяются по разным комнатам.
4. На подходах к каждому помещению устанавливайте свою монтажную коробку.

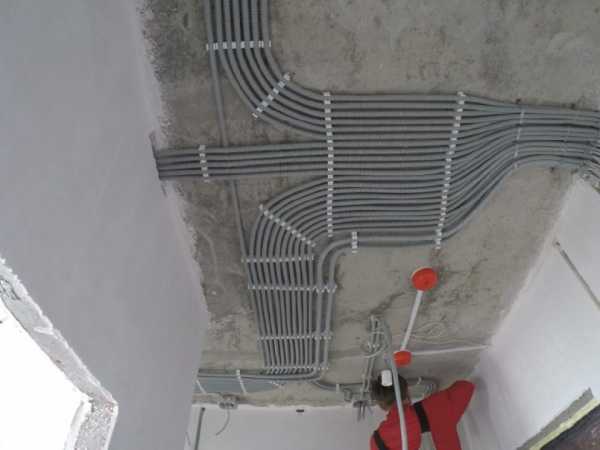

5. Провода следует помещать в гофрированные трубки из негорючего материала. Это предотвратит перегрев и упростит дальнейшее обслуживание сети.
6. Закрепляем электропроводку в углублениях строительными хомутами либо раствором алебастра.
7. Устанавливаем розетки и выключатели. Для удобства монтажа, оставляйте запас провода, выходящего из стены – около 20 см.
8. Подаем напряжение и проверяем работоспособность системы электроснабжения.
9. Заделываем борозды на стенах.

Соединения проводов рекомендуется производить при помощи специальных зажимов. Они могут надежно скреплять сразу несколько кабелей. Избегайте скруток!

Иногда, некоторые мастера предлагают проложить силовые кабели в полу. Это довольно неоднозначное решение, потому что наглухо замурованная в стяжке квартирная электропроводка может впоследствии доставить немало забот. Хотя, грамотно проложенная, она вполне имеет право на существование.

Силовые кабели на полу

Такой способ чаще всего выбирают владельцы частных домов с деревянными полами, ввиду более легкого монтажа и обслуживания.

Монтаж открытой проводки

Рассмотрим самый популярный вариант прокладки наружной электропроводки –кабель-каналы. Они бывают двух типов: настенные и напольные. Количество расходного материала должно быть подсчитано заранее. Итак, порядок действий следующий:

1. По размеру отмеченных линий нарезаем каналы. Для этого можно воспользоваться ножовкой или строительным ножом.
2. Теперь нужно зафиксировать их на стенах. Самый надежный способ – это дюбель с шурупом. Можно также воспользоваться двухсторонним скотчем или клеем,но такая конструкция вряд ли долго продержится.
3. Укладываем провода в каналы и закрываем крышкой.
4. Можно устанавливать и подключать электрические приборы.

Существует еще один вид открытой проводки – в ретро стиле. Но в городских квартирах это большая редкость, чаще всего такой способ применяют при обустройстве деревянных загородных домов.

Как видите, проводка в квартире своими руками – не такая уж и плохая затея. Используя пошаговую инструкцию вполне можно проделать эту работу самому, не прибегая к высокооплачиваемой помощи квалифицированных специалистов. Хотя времени уйдет гораздо больше, но гордость за себя превысит томительное ожидание конца ремонта.

Как сделать разводку электропроводки в квартире

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

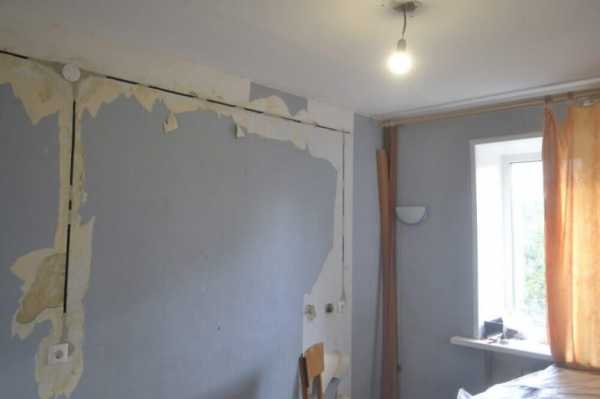

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей. Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии. Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

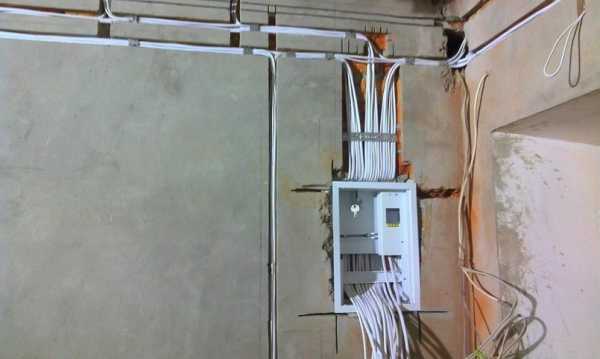

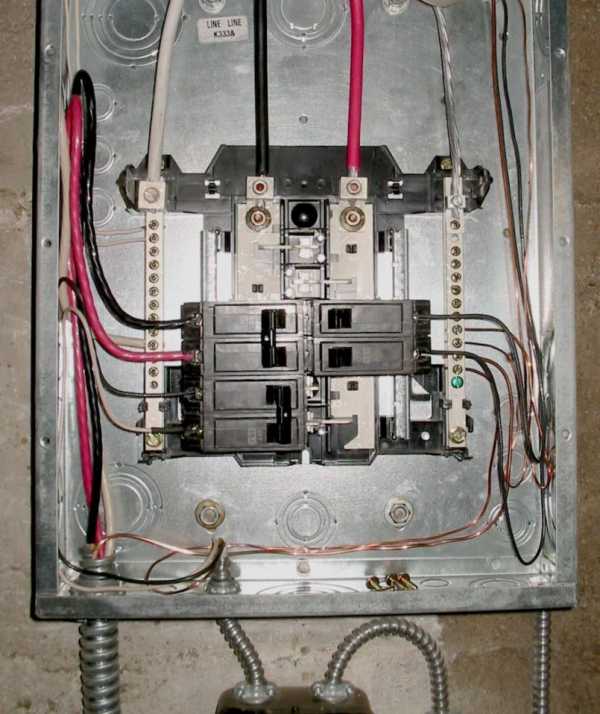

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

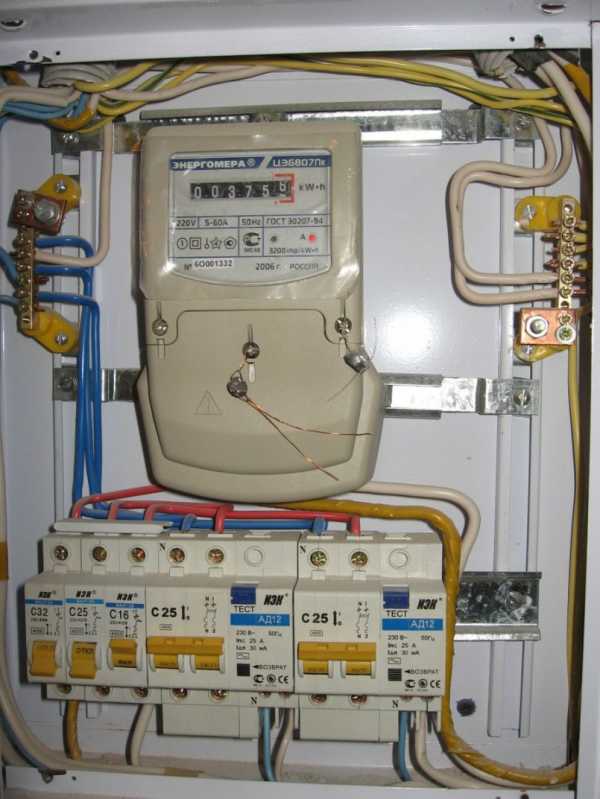

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

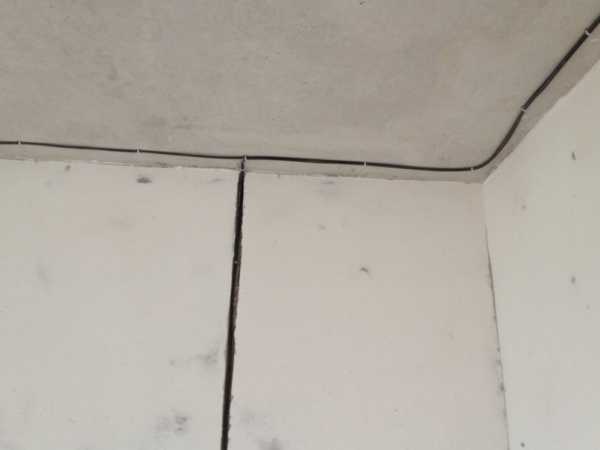

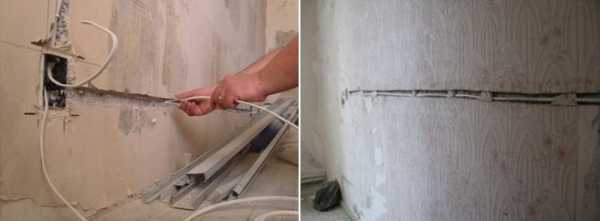

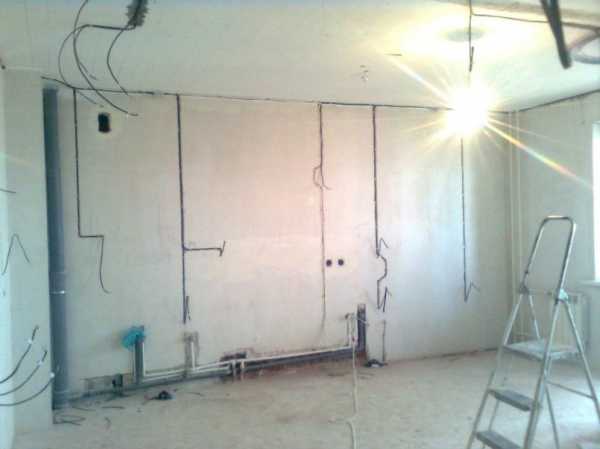

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет. Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками. А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

• длину скрутки необходимо делать не менее 4–5 см;
• соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
• надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети.
   Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:
   если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.
4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

• выполнение всех работ должно производиться в обесточенной квартире или доме;
• не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
• следует заранее разработать схему заземления, если оно еще не установлено;
• оголенных проводов быть не должно в принципе;
• все открытые участки проводов должны быть скрыты защитными коробами;
• во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Электрика в квартире: составляем схему и монтируем своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:


Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.

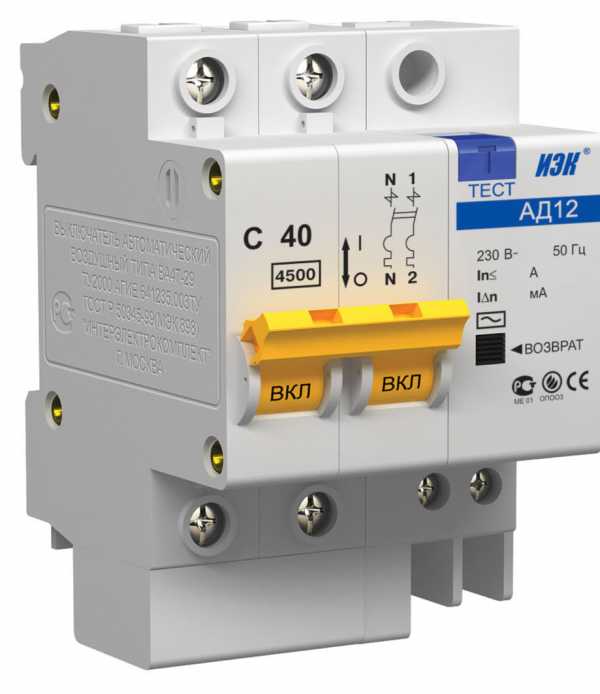

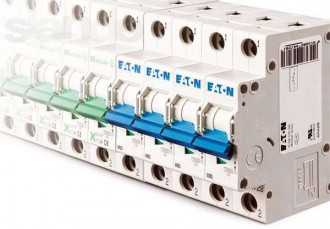

• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Возможно вам будут интересны:

Декорирование стен в квартире своими руками: обновляем интерьер без капитального ремонта Отделка стен призвана выполнять две функции: защитную — предохранять от деформирования и загрязнений, и декоративную — украшать помещение, помогая создавать эксклюзивный.

Как обустроить фальш-камин в квартире своими руками Камин – один из самых красивых, романтичных и сложных для обустройства интерьерных элементов (особенно, если речь идет о городской квартире). Поэтому.

Арка в квартире своими руками С началом эры евроремонтов домовладельцы по-иному взглянули на своё жилище. Всем изрядно поднадоели тёмные коридоры с множеством задраенных дверей, как в.

Как установить светильники своими руками Потолки покрашены, стены оклеены – значит, ремонт выходит на финишную прямую, и можно приступить к установке светильников. И вот на этой.

Римские шторы своими руками Римские шторы, которые еще называют латинскими или романскими, были придуманы мореплавателями, которые сшивали их по принципу крепления корабельных парусов. Шторы эти.

Источники: http://electricvdele.ru/montaj/elektroprovodka-v-kvartire-svoimi-rukami-poshagovaya-instrukciya.html, http://trastroom.ru/dom/sovety/kak-sdelat-razvodku-elektroprovodki-v-kvartire.html, http://samsmogy-remont.ru/electricity/sostavlyaem-shemu-i-montiruem/

openfile.ru
