Как сделать кессон своими руками для скважины – устройство, как сделать с нуля

изготовление кессонов из кирпича, пластика, бетона, устройство, глубина

Содержание:

На загородных участках, расположенных вдали от городской инфраструктуры, владельцы в качестве источника воды обустраивают скважины. С целью защиты их оголовка от давления грунта и других неблагоприятных воздействий обустраивают кессон.

Что такое кессон для скважин

Это утепленное сооружение, в котором размещают все оборудование для функционирования скважины. При желании домашний мастер может изготовить своими руками кессон, не пользуясь услугами специалистов. Существует четыре варианта такой конструкции. Для их строительства требуются разные строительные материалы.

Кессон надежно защищает размещенное в нем оборудование от проникновения воды. Изначально данные конструкции использовали только для проведения подводных работ. Но со временем для этих изделий нашлись иные сферы применения. Например, их стали монтировать на оголовок водозаборных скважин.

Кессон стандартно имеет несложную конструкцию. Его сверху закрывают люком, который не только защищает оголовок от проникновения грунтовых вод, но и от влияния минусовых температур. Посредством него человек может проникнуть внутрь камеры, чтобы произвести текущее обслуживание или ремонт.

В донной части кессона находится ввод обсадной трубы, а входы для водопровода и кабеля имеются в боковых стенках. Крышку, а при необходимости и другие элементы сооружения, теплоизолируют. Обычно для утепления задействуют вспененный полимер или пенопласт. Классический вариант камеры делают в форме цилиндра, имеющего высоту 2 метра и диаметр, равный минимум 1 метру.

Данные параметры при изготовлении кессонов для скважины своими руками выбраны были не случайно. Такая его высота объясняется необходимостью обеспечить защиту оборудования, установленного в нем от воздействия отрицательных температур. Место врезки трубы водопровода и оголовок следует размещать ниже, чем находится уровень промерзания грунта, обычно это около 1 — 2 метров. Именно на такой глубине располагают дно камеры.

Диаметр кессона, равный минимум одному метру, тоже не случайный. Его нужно делать таким, чтобы для размещения человека, спустившегося вниз, и монтажа соответствующего оборудования было достаточно пространства.

Делая выбор, следует помнить, что маленькой емкостью будет неудобно пользоваться, а слишком большая обойдется владельцу загородного дома в значительную сумму, поскольку герметичные камеры являются дорогостоящим приобретением.

Загубленный в грунт кессон выполняет важные функции:

1. Защищает оборудование от негативного влияния холодных погодных условий. В зимнее время вода из скважины, подвергаясь воздействию низких температур, может замерзать и повредить трубопровод, а иногда и разорвать его.
2. Является защитой от грунтовых вод. Особенность конструкции не допускает попадания жидкости из почвы в оголовок и тем самым продлевается время работы оборудования.

Помимо этого, особенности устройства кессона позволяют размещать в нем всю аппаратуру, необходимую для функционирования скважины, в том числе насос, разные системы водоочистки, трубы и автоматику, запорную арматуру, оснащенную пневматическим или электрическим приводом.

Поскольку камера влагонепроницаема, она защищает все вышеперечисленное оборудование от несанкционированного доступа. Конструкция не дает проникать внутрь насекомым и грызунам. Сооружения, изготовленные из материалов с высоким значением теплоотдачи, необходимо утеплять. Для теплоизоляции подходят исключительно не гигроскопичные материалы.

Широкий выбор вариантов конструкции

Для изготовления кессонов можно задействовать любые материалы при условии, что они способны обеспечить качественную герметизацию и теплоизоляцию внутренней части конструкции.

Как правило, на оголовок монтируют емкости, сделанные из:

1. Пластмассы. Изделие из нее отличается превосходной герметизацией и незначительным весом, что облегчает его транспортировку и установку. Несмотря на то, что конструкция имеет недостаточную степень жесткости и склонна к всплытию, эти недостатки компенсируют путем заливки бетонным раствором уже стоящей на месте камеры вдоль ее контура. Емкости, произведенные из пластика, бывают разнообразных форм и размеров, но изготовить их собственноручно невозможно.
2. Металла. Обычно задействуют сталь, которая является очень прочным и долговечным материалом. Если камера изготовлена грамотно, она получается герметичной, не всплывает и не подвергается деформации. Чтобы предупредить возникновение коррозийных процессов, выполняют гидроизоляцию.
3. Бетона. Из бетонного раствора конструкция получается долговечной и очень прочной. Значительный вес такого изделия не позволяет ему всплывать. Бетон отличается гигроскопичностью и поэтому камере из него нужна качественная гидроизоляция, а в противном случае влага попадает внутрь.
4. Кирпича. Возводимая из него емкость прочна, экономична и долговечна. Кессон для скважины из кирпича обладает отличными теплоизоляционными качествами, что позволяет не производить дополнительное утепление. Сооружение кирпичной камеры является сложным процессом и его может выполнить мастер, у которого имеются навыки кладки.
5. Полимерпеска. Из этого материала конструкция получается недорогой, легкой, прочной и одновременно долговечной. Она проста в монтаже, поскольку ее собирают из элементов, которые соединяются замками типа «паз-шип». Читайте также: «Какой кессон для скважины лучше выбрать – виды, различия, правила установки».

Самостоятельное изготовление кессона

Домашний умелец, при наличии желания может изготовить конструкцию любого типа. Главное, принять решение, из какого материала лучше сделать емкость и определиться с ее параметрами.

Существует несколько разных вариантов, несложных в реализации:

1. Строительство монолитной конструкции из бетона.
2. Сборка сооружения из бетонных колец.
3. Возведение из кирпича недорогой конструкции.
4. Создание герметичной емкости из металла.

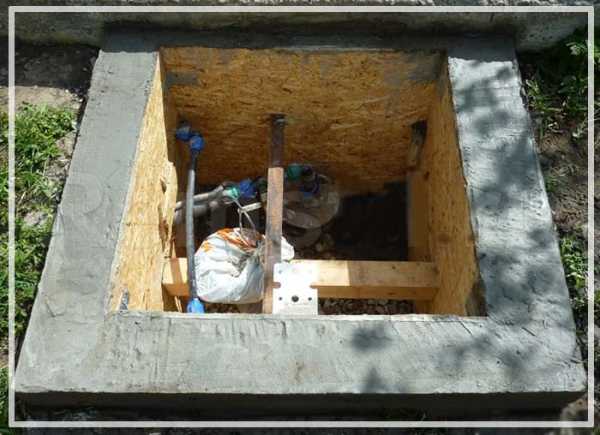

Строительство монолитного сооружения из бетона своими руками

Когда запроектировано создание своими руками бетонного кессона, для него наиболее оптимальной является четырехугольная форма, поскольку это в значительной степени облегчает работу по строительству опалубки. Сначала необходимо разобраться с размерами котлована под сооружение, который нужно выкопать.

Длина и ширина основы конструкции обычно равны и их рассчитывают так: к ее внутреннему размеру добавляют толщину двух стенок, составляющую 10 сантиметров и двух пазух по 15 сантиметров — их в дальнейшем заполнят грунтом.

После определения параметров ямы, приступают к вычислению ее глубины. Она должна превышать высоту стенки камеры на 30 — 40 сантиметров. За счет этой разницы на дне котлована обустраивают дренаж. Данную технологию выбирают, если не запланировано бетонирование основы конструкции.

При необходимости сделать бетонное дно, его высоту следует учитывать. Помимо этого, глубину приямка рассчитывают таким образом, чтобы поверхность крышки находилась заподлицо с линией поверхности земли.

Чтобы определиться с типом возводимой конструкции, необходимо произвести гидрогеологическую оценку дна ямы. Желательно это сделать весной в то время, когда максимально высоко поднимаются грунтовые воды. Если на дне сухо, тогда будет достаточно дренажного слоя. Когда там влага, емкость лучше сделать полностью герметичной, иначе ее, скорее всего, заполнят грунтовые воды.

При выполнении разметки места будущего котлована нужно помнить, что камеру относительно обсадной трубы размещают не симметрично, в результате чего свободного пространства для работы спустившегося в конструкцию мастера будет больше. В этом случае также получится более удобно расположить оборудование.

Когда обустраивается бетонный кессон для скважины, после того, как известны размеры и расположение ямы, приступают к проведению земляных работ. В ходе их реализации можно одновременно прокапать траншею к дому для прокладки трубопровода.

Если котлован готов, начинают обустраивать дренаж, состоящий из двух компонентов:

• песчаной подушки высотой до 10 сантиметров, для чего насыпают песок и утрамбовывают его;
• щебня высотой примерно 15 сантиметров.

Такой дренаж не даст воде, попавшей в кессон, оставаться внутри, поскольку она быстро переместится в почву. Затем приступают к созданию опалубки, которую можно монтировать одним из двух методов.

В первом варианте стенки котлована задействуют в качестве наружных элементов опалубки. Бортики ямы прикрывают плотной полиэтиленовой пленкой, чтобы вода, содержащаяся в бетонном растворе, не проникала в грунт. После этого собирают из арматуры каркас. Для него используют стальную крупноячеистую штукатурную сетку или своими руками связывают ее с 30-сантиметровым шагом.

Арматуру закрепляют так, чтобы она располагалась внутри создаваемого бетонного слоя, и потом устанавливают еще одну стенку опалубки, для которой задействуют древесно-полимерные плиты или обычные доски.

Для второго способа строительства опалубки используют щиты, сбиваемые из досок. Их помещают в котлован так, чтобы получились двойные стенки, между которыми размещают арматуру, после чего можно выполнять заливку раствора. Данный вариант требует применения большого количества досок, но зато позволяет обустроить дренажные пазухи, а это в первом варианте невыполнимо. Эти пазухи востребованы, когда грунтовые воды залегают высоко, иначе сооружение окажется затопленным.

Далее приступают к приготовлению раствора, ручное замешивание которого является трудоемким процессом. Лучше арендовать бетономешалку или собрать ее собственноручно из металлической бочки нужного размера. Для подачи смеси в опалубку делают лоток, можно задействовать и старую водосточную трубу, заранее разрезав ее вертикально.

Бетон следует заливать несколькими не толстыми слоями, при этом каждый из них уплотняют. С этой целью пользуются электрическим вибратором — дорогостоящим специальным инструментом. Его лучше брать напрокат.

Если такой возможности нет, применяют метод штыкования. Для выполнения уплотнения изготавливают особое приспособление из тонкой трубы, штыря или куска арматуры, приварив к нему ручки.

Этот инструмент нужно резко погружать в залитый бетонный раствор и потом медленно его извлекать, раскачивая приспособление из одной стороны в другую. Вода и воздух при выполнении штыкования перемещаются к поверхности, а бетон становится плотнее.

Когда вся конструкция полностью залита, ее следует правильно высушить. В течение первых 3 — 5 дней раствор еще не схватился и поэтому бетону требуется поддержание уровня влажности. Причиной данного процесса является то, что при застывании в его верхних слоях происходит активное испарение жидкости.

Если количество влаги недостаточное, поверхность бетонного сооружения начинает покрываться трещинами, а это приводит к понижению его прочностных характеристик. Поэтому на бетон после завершения заливки периодически брызгают воду или в жаркую погоду покрывают влажной тканью.

При сооружении своими руками бетонного кессона для скважины, через неделю опалубку можно снимать, но бетон абсолютную прочность наберет примерно по истечении месяца. После этого проводят финишные работы.

Легче и проще всего монтировать плиту перекрытия с люком, изготовленную в заводских условиях. Другим вариантом является заливка перекрытия цементным раствором, но для этого потребуется сооружение горизонтальной опалубки. Выполняются такие работы аналогично тому, как описано выше. После окончательного высыхания конструкции необходимо произвести гидроизоляцию.

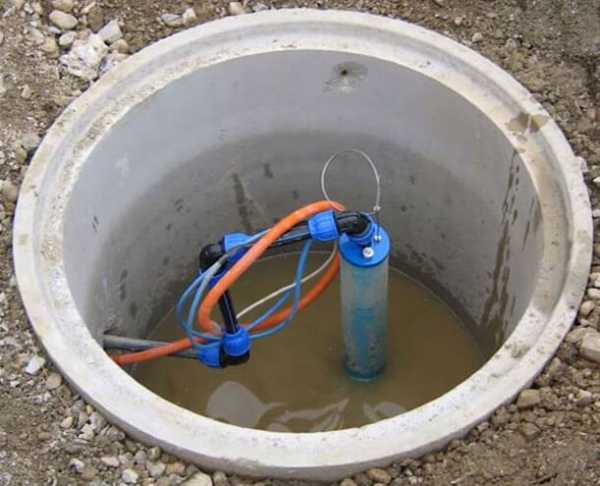

Сборка конструкции из бетонных колец

Перед тем, как сделать для скважины кессон из бетонных колец, следует подготовить котлован для их размещения. Для определения его глубины применяют ту же методику, как и в случае с монолитной конструкцией. Высота дна в данном случае зависит от его типа. Оно бывает либо полностью герметичным, либо состоять из дренажного слоя.

Выбор определенного типа производится с учетом уровня нахождения грунтовых вод. Если предпочтение отдано варианту с созданием герметичной конструкции, выкапывают яму требуемой глубины и обустраивают на дне песчаную подушку, имеющую высоту примерно 10 сантиметров, и плотно ее утрамбовывают.

До того, как опускать, бетонные кольца непременно обрабатывают гидроизоляционным материалом, таким, как, например, битумная мастика. Если этого не сделать, они начнут пропускать внутрь сооружения влагу и быстро разрушаться. Далее бетонное дно подготавливают к установке. В плите делают отверстие для скважинной трубы.

С помощью специальной техники опускают вниз днище, пропустив обсаду в готовое отверстие. Плиту помещают на подготовленную подушку. Далее занимаются подготовкой монтажа колец. Каждое из этих изделий тщательно покрывают гидроизоляционным материалом, к примеру, битумной мастикой и ожидают, пока она высохнет.

При устройстве кессона для скважины своими руками из колец их погружают в котлован и обрабатывают каждое место стыка скрепляющим составом. Специалисты рекомендуют запенивать швы, поскольку раствор в случае подвижки грунта разрушается, а обладающая большей пластичностью пена остается невредимой.

Затем получившиеся швы покрывают гидроизоляцией. Сверху помещают перекрытие, которое оснащено люком. Конструкция готова к эксплуатации, остается лишь заполнить землей пустоты, имеющиеся вокруг кессона.

До того, как сделать своими руками для скважины кессон из тяжелых бетонных колец, следует заказать специальную технику. Главное при их монтаже укладывать изделия так, чтобы они максимально точно состыковались между собой.

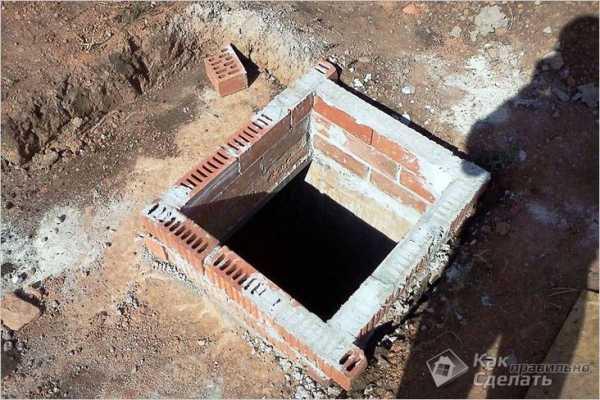

Возведение недорогой камеры из кирпича

Строительство кессона из кирпичей во многом напоминает обустройство бетонной конструкции. Сначала требуется выкопать котлован. Он может быть сделанным точно под будущую емкость или созданным немного большим.

Второй способ считается наиболее предпочтительным — на завершающем этапе предполагается засыпка пустот, в которых может собираться дождевая вода, после возведения стен и их просыхания. А вот в первом случае, когда сооружают кессон из кирпича, его выкладывают к стенкам котлована, но никто не может гарантировать, что за ними не останется пустот.

Вне зависимости, каким будет дно сооружения — герметичным или другим, при создании кирпичной камеры необходимо обустраивать ленточный фундамент, ширина которого должна немного превышать толщину будущей кладки. Вдоль периметра строящегося кессона выкапывают траншею, имеющую глубину около 50 сантиметров, засыпают ее песком слоем высотой 10 — 15 сантиметров и тщательно трамбуют.

Создаваемый фундамент не обязательно бетонировать. Вместо этого можно уложить в траншею битый кирпич, крупный щебень и залить раствором из песка и цемента. После того, как такое дно схватится, приступают к кладке. На фундамент помещают гидроизоляцию — ею может быть рубероид или любой аналогичный материал.

Работу по кладке кирпичей начинают от угла, хорошо заполняя все швы раствором. Качество периодически контролируют с помощью отвеса и уровня. После того, как высота кладки достигнет места ввода трубопровода и электрического кабеля, между кирпичами помещают специальные гильзы для обустройства входов.

Кладку доводят до требуемой высоты и дают ей просохнуть, потом конструкцию штукатурят или обрабатывают раствором для гидроизоляционных работ. Дальше необходимо обустроить дно емкости. Когда его делают герметичным, на расстоянии 4 — 5 сантиметров от дна монтируют армирующий пояс и заливают бетоном. Его высота должна составлять около 15 сантиметров.

Если при обустройстве кессона для скважины своими руками из кирпича нет необходимости делать дно герметичным, нужно уложить слой щебня и утрамбовать его. Перекрытие конструкции можно делать разным — например, использовать готовую плиту или залить основание самостоятельно.

Существует другой вариант, когда сверху на камеру укладывают доски, отрезки швеллеров, кусок балки. На определенном уровне прикрепляют вентиляционный канал, а также люк и гильзу под трубу для полива. Потом накрывают возведенную конструкцию листом пластика или жестью, если обрешетка сделана без зазоров.

С целью укрепления сооружения на расстоянии 4 — 5 сантиметров от его основы располагают армирующую сетку, заливают все бетоном и ожидают полного высыхания раствора. Затем обустраивают горловину кирпичной конструкции и засыпают емкость до уровня поверхности почвы и устанавливают люк.

Если нужно уменьшить стоимость кирпичной конструкции, можно верхнее перекрытие не заливать бетоном. Его просто засыпают землей, возводя холм высотой 30 — 40 сантиметров.

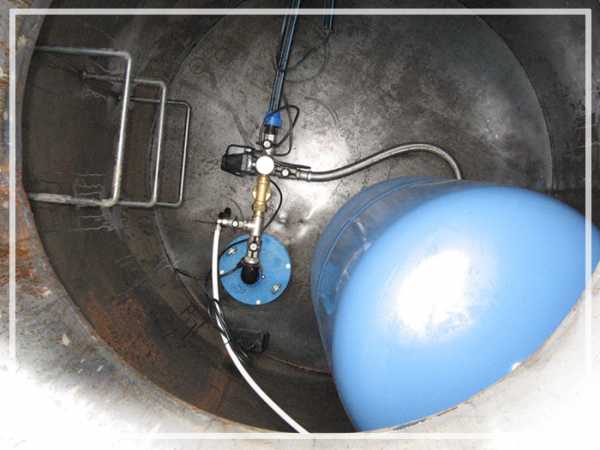

Создание герметичной конструкции из металла

Металлические емкости бывают самой разной формы, но ее обычно определяет материал, имеющийся у домашнего умельца в распоряжении. Если планируется сооружение четырехугольной камеры, тогда потребуется 3-5 миллиметровый металлопрокат и арматура или пруток, имеющий сечение 10 миллиметров.

При обустройстве круглой емкости для корпуса задействуют отрезки трубы диаметром 1250 миллиметров, а для горловины — около 600 миллиметров. При выборе формы будущей конструкции, необходимо помнить, что, чем меньше сварных швов, тем вероятность их разрушения меньше. Это очень важно для обеспечения ее герметичности.

Работу по созданию металлической емкости начинают с подготовки котлована. Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика.

Подготовленные заранее металлические детали очищают от ржавчины и складывают на настил из досок, чтобы они в процессе работы не стали грязными. Сначала изготавливают дно, для чего подготавливают элемент требуемой формы и вырезают в нем отверстие под гильзу для обсадной трубы. Чтобы ее смонтировать, задействуют двусторонний сварочный шов.

При устройстве кессона четырехугольной формы боковые стенки выкраивают из металлопроката. Материал размечают и вырезают отверстия для ввода трубопровода и кабеля. Соединяют боковые стенки и днище.

Крышку емкости устанавливают на место. Не следует забывать, что сварочные швы, чтобы обеспечить конструкции герметичность, нужно делать только двухсторонними. Потом вваривают горловину, а под вентиляцию — пенал. Гильзы под трубопровод и кабель приваривают к стенкам кессона.

Закрепляют петли, сделанные из арматуры или прутка, предназначенные для крепления строп, а также крышку или люк и приступают к выполнению гидроизоляции. Наружные и внутренние швы полностью освобождают от шлака и несколько раз покрывают их защитным составом. Им же обрабатывают всю конструкцию.

Металлические камеры нужно тщательно гидроизолировать, при этом для наружных работ применяют битумную мастику, а для внутренних — грунтовку, краску и антикоррозийное средство. В случае необходимости кессон утепляют экструдированным пенополистиролом или другим изолятором, главное, чтобы этот материал не был гигроскопичным.

Когда конструкция из металла готова, ее опускают в котлован. Чтобы смонтировать кессон, следует использовать подъемный кран, который оснащен мягкими стропами. Над котлованом размещают деревянные бруски и на них устанавливают емкость. Потом подпорки убирают и осторожно и медленно опускают ее вниз, насаживая на обсадную трубу.

Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня. В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом.

Существует много вариантов, как сделать своими руками кессон — из кирпича, бетона, металла, бетонных колец и других материалов. Если все работы выполнены правильно, герметичное сооружение надежно защитит оголовок скважины от промерзания и проникновения грунтовых вод, и тем самым обеспечит подачу чистой воды в бесперебойном режиме.

kanalizaciyadoma.com

устройство бетонного, сделать фото, установка на высоком уровне от грунтовых вод

Кессон можно сделать своими руками. Для этого понадобится лишь большой бак. Если такового нет, то его можно приобрести на рынке. Кессон – это теплоизолированная ёмкость. Сверху на ней присутствует крышка или люк, который нужен для прохода человека внутрь. Внутри него находится все необходимые устройства для работы водоснабжения.

Что включено в устройство кессона

Кессон – это такое сооружение, которое необходимо делать при строительстве дачного участка, когда копается скважина.

Устройство кессона представляет собой ёмкость, крышку, которая теплоизолированная, или съёмный люк.

Камера также включает вентиляцию, отверстия для выхода, которые называются гильзы, ниппели или бочата. Включается также водопровод и ввод для питающего кабеля. Неподалёку от крышки иногда ставят выход с шаровым краном, который походи на водопроводную колонку. Вся эта конструкция помогает качать воду для полива грядок или других потребностей во время летнего сезона.

Как сделать бетонный кессон

Бетонный кессон – один из прочных видов камер. Его преимущество – это использование бетона, который позволяет быстро изготовить кессон. Недостаток – если вы купили некачественные бетон, то со временем он может дать трещины и камеру придётся переделывать.

Оборудование опалубки для такого кессона делается из досок, дсп или других листовых материалов. Главное, чтоб его поверхность была обработана маслом или другим масляным средством. Размер и форма должны быть полностью подходящими для всей аппаратуры и иметь запас. Запас берётся от стенок выработки в земляном покрытии. Он должен составлять около 15 см. с одной стороны.

Для повышенной жесткости бетонные кессоны армируются. Это придаёт долговечность для скважины. Срок работы может составлять больше 50 лет.

Устанавливать опалубок надо за один заход. При этом, его, конечно, заливать. Это придаст прочность и надёжность всей конструкции. Бетон должен высохнуть на протяжении 10 дней. Но в это время за ним надо ухаживать. Нужно смачивать бетонные части и не допускать попадания дождя, влаги и частиц с земли или грунта. Через 7-10 дней опалубку следует снять. Корпус застынет, и плиту можно будет заливать.

После бетонных махинаций надо засыпать все видимые зазоры, которые появились между стенами и грунтом. Но до этого надо произвести укладку рубероидных листов с нахлёстом в 100 мм. Это надо для внешней гидроизоляции всей конструкции. Но помните, что между рубероидом и стеной не должен попасть обычный грунт или другая песчаная смесь или цемент.

Покупайте всегда качественный бетон. От этого будет зависеть надёжность и долговечность кессона. Лучше переплатить одни раз, чем мучаться каждый год, переделывая камеру.

Как сделать кессон своими руками

Кессон своими руками сделать можно. Если у вас есть силы и свободное время, то вперёд за работу. Отметим, что для того, чтобы сделать кессон, желательно иметь определённые навыки в этой области.

Дачники могут сделать кессоную камеру из кирпича, бетона, применить сварочные навыки или установить пластиковую камеру. У каждого вида кессона есть свои особенности.

Особенности у каждой кессоной камеры:

• для сварочного кессона берём металлическую заготовку и специальный агрегат (дуговой). Они используются для дальнейшей сварки. Главная особенность сварочного метода в том, что он прочный и надёжный;
• можно сделать кирпичный кессон. Его сделать достаточно просто и легко, по сравнению с другими методами. Нужно всего лишь иметь способности к кирпичной кладке;
• особенность железобетонной камеры в том, что самостоятельно её сделать не получится. Будет нужна помощь со стороны. Кольца колодца имеют огромный вес. Для их установки понадобится специальная техника для поднятия колец;
• среди особенностей пластиковой камеры можно выделить легкость в установке. Кессон из пластика даже можно купить в магазине.

Перед изготовлением кессона для скважины, надо выполнить подготовительные земельные работы. Что в них входит?

1. Выкапываем приямок для кессона. Копать надо вокруг выхода трубы, которая будет выходить из скважины. Само дно приямка надо сделать глубже на 40 см. от основного уровня, на котором промерзает грунт. Как правило, этот уровень находится на земельном интервале в 1-2 метра. Помните, что ширина приямка полностью зависит от размеров оборудования и кессона. Размер приямка 1,4х1,4 метров – это самый маленький размер для камеры. В среднем, кессоны делают размером 1,9х1,9 метров. Но лучше делать на 2,4х2,4, чтобы можно было спокойно обслуживать камеру. Данные размеры указаны с учётом просвета в 20 см во время засыпки и утепления камеры.
2. Далее делаем ленточный фундамент на дне приямка. Его ещё называют опорная бетонная плита.

Данные работы трудоёмкие. Поэтому если вы не уверены, что сможете справиться самостоятельно, обязательно вызовите специалистов. Они смогут установить всё профессионально и максимально быстро.

Как происходит установка кессона при высоком уровне грунтовых вод

Установка кессона при высоком уровне грунтовых вод должна включать в себя создание таких условий, при которых кессон был бы зафиксирован от всплытия. В этом случае рекомендуют применять железобетон, фундаментные блоки.

Надо понимать, что всплытие кессона – это серьёзная проблема. На её устранение придётся потратить как время, так и хорошие деньги.

Если камера всплывает, то значит, вышла из строя и сама скважина. Поэтому придётся переделывать и её. Надо будет делать всё заново: убирать кессон, бурить новую скважину, чинить систему коммуникаций и монтировать всё сначала.

Установка кессона для скважины своими руками (видео)

Если вы хотите обезопасить себя от повышения грунтовых вод — обязательно фиксируйте кессон на должном уровне, чтобы он не всплыл. Это сэкономит вам нервы, деньги, силы и ваше здоровье.Кессон – это необходимый элемент для защиты системы водоснабжения. Благодаря ему осуществляется бесперебойная подача воды. Забота о водоснабжении на своём участке, позволит вам пользоваться водой в любое время суток и года.

Примеры кессона (фото)

homeli.ru

Кессон для скважины своими руками

Часто бывает так, что при обустройстве скважины, хочется оснастить ее дополнительным оборудованием, но чтобы появилась такая возможность, придется приобрести очень дорогой промышленный, или сделать кессон для скважины своими руками, размеры которого позволят разместить в нем все запланированное. Возможна и другая причина – желание все делать самому. В таком случае необязательно нужно делать кессон большого размера.

Кессон предназначен не только для удобного расположения в нем различных устройств, но и для защиты от замерзания системы водопровода.

С этой целью его располагают в слоях грунта, которые не промерзают, и плотно закрывают крышкой, во избежание попадания холодного воздуха внутрь.

Подготовительные работы

Яма вокруг трубы

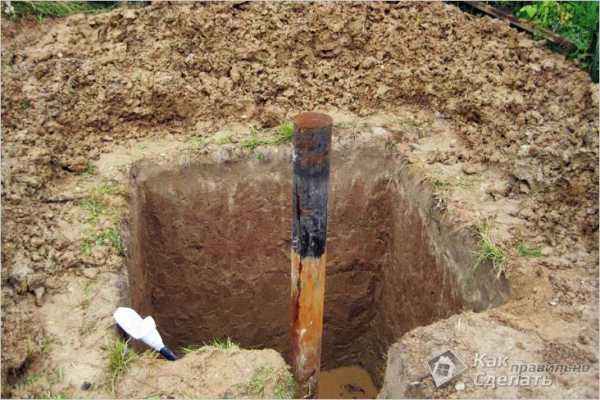

Вначале потребуется выкопать яму под кессон, форма и размеры которой зависят от его габаритов. В заводских условиях кессон изготавливается из пластмассы, или металла, и, как правило, его размеры невелики. Для кессона может быть использован различный материал:

1. Бетонные кольца.
2. Бетон.
3. Кирпич.
4. Металл.
5. Полимерпесчаная основа.

Остановимся на них более детально.

В зависимости от того, каким будет кессон, нужно вырыть под него яму, из расчета, что над поверхностью земли должен выглядывать только люк, а корпус оставить под землей.

Кессон из бетонных колец

Дно укладывается бетоном по уровню, и после того, как он основательно схватится, нужно помыть дно от упавшей глины. Потом начертите контур для установки кольца, и по этой разметке накладывайте цементный раствор, для того, чтобы уложенное кольцо стало в него. Сверху первого кольца вновь наносится раствор и ставится второе.

Если на нанесенный раствор во время установки следующего кольца упадет глина, то ее нужно убрать. Для этого можно зафиксировать бетонное изделие, подложив под него доски. После удаления глины раствор разравнивается, и верхнее кольцо опускается.

После установки колец, основательно заделайте швы, и сделайте из кирпичей колодец, такой, чтобы люк был выше уровня земли на 15 см.

Бетонный кессон

В его технологии изготовления нового и незнакомого ничего нет. Стандартный набор:

1. Выкопать яму.
2. Изготовить опалубку.
3. Установить решетку из арматуры.
4. Залить бетоном.
5. Сделать из кирпича оголовок.

Все делается по такому же принципу, что и выгребная яма. Разница заключается в том, что нужно заранее позаботиться о том, чтобы осталось отверстие для подвода труб и электрокабеля, а верхняя плита должна быть ниже уровня земли. Сверху устанавливается утепленный люк, и бетонный кессон к вашим услугам.

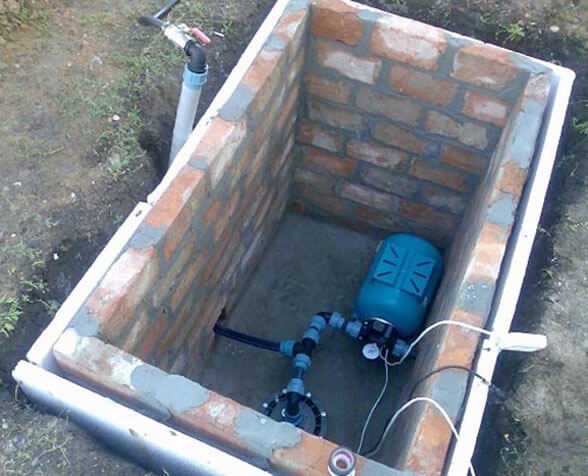

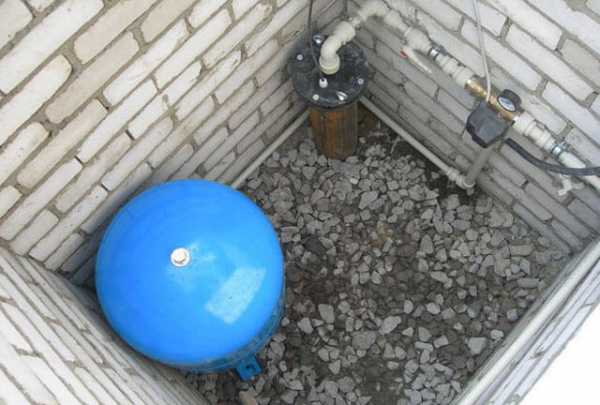

Кирпичный кессон

Для изготовления такого кессона чаще всего используется бывший в употреблении кирпич, но это уже на усмотрение хозяина. Что касается ямы, то есть 2 варианта ее размеров:

1. Четко по форме, с учетом того, что кирпич будет прилегать к стене.
2. Больше размера кессона. В таком случае производится кладка ровных стен, а после высыхания раствора пустоты заполняются грунтом.

Первый вариант менее трудоемкий, так как приходится меньше трудиться с лопатой, но остались незаполненные пустоты между стеной, и кладкой, в которые попадет дождевая вода.

Для кессона небольших размеров можно не делать бетонную крышку. Достаточно сузить кверху отверстие, смещая при кладке кирпич к центру.

Получившуюся горловину нужно обязательно закрыть утепленным люком.

Полимерпесчаная основа

На полимер-песчаной основе

Более простым, и менее дорогим вариантом является применение сборного кессона, изготовленного на полимерпесчаной основе. Этот материал:

1. Устойчивый к воздействию внешней среды.
2. Не вступает в химическую реакцию.
3. Долговечный.
4. Недорогой.
5. Отличается простотой монтажа.
6. Большой диаметр колец.

Для монтажа колец не нужна техника, а их конструкция позволяет собрать кессон правильной формы, притом полностью герметичный. Кроме того, для него не нужна дополнительная гидроизоляция, а дно и люк идут в комплекте.

Металлический кессон

Если вы не понаслышке знаете сварочные работы, то можно сделать металлический кессон. Конструкция его должна быть с ребрами жесткости, чтобы грунт не вдавил его внутрь.

Для установки такой конструкции потребуется кран, но, предварительно его нужно защитить от воздействия влаги, обработав как снаружи, так и изнутри.

Дешевым такой кессон не будет, учитывая стоимость металла, электродов, грунтовки с покраской, и работу техники. Кроме того, это изделие нужно будет периодически красить изнутри. По этой причине металлические кессоны непопулярны.

Мы не будем говорить, что лучше для вас, так как каждый умелец решает сам, как ему лучше делать, а этот обзор лишь поможет принять правильное решение.

Видео

В этом ролике рассказывается о преимуществе колодца из полимерпесчаных колец.
