Как сделать крышу четырехскатную – Как сделать крышу четырехскатную — самая подробная инструкция!

90 фото постройки своими руками

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

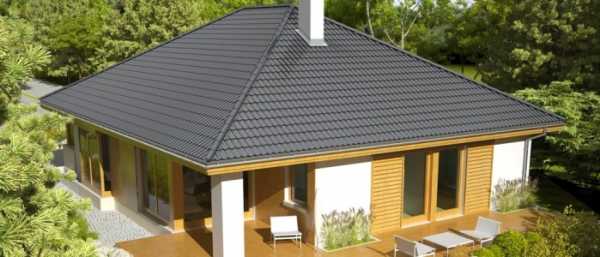

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

• Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
• Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

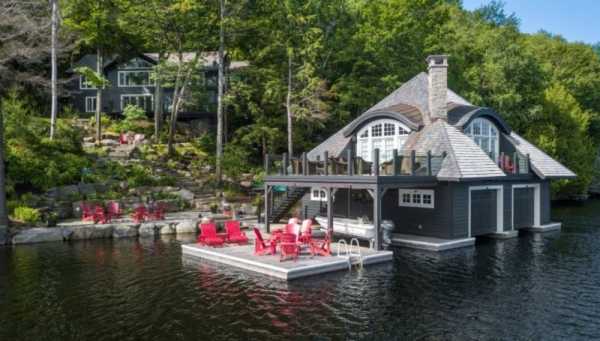

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

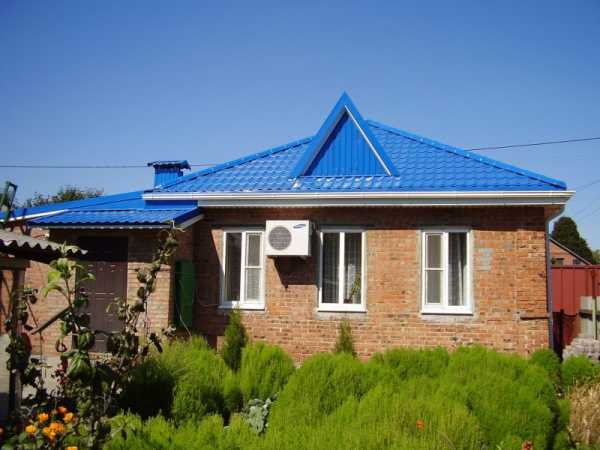

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

• Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
• Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

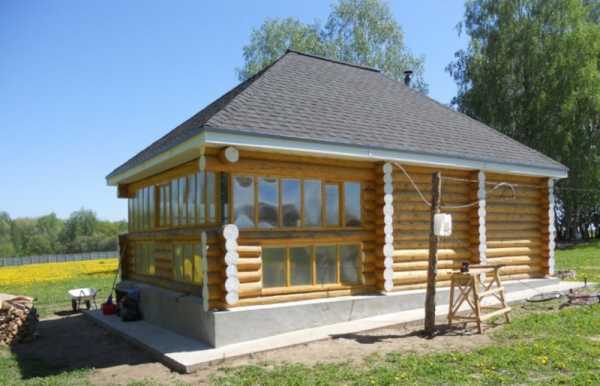

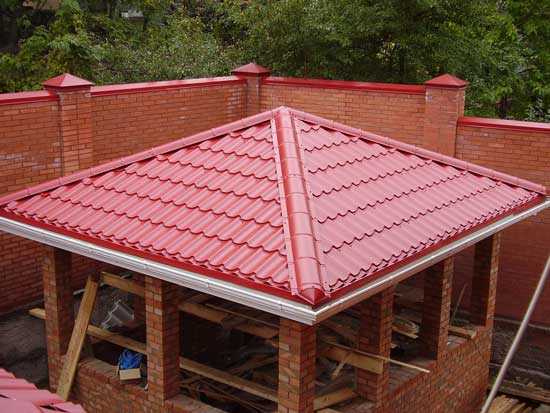

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

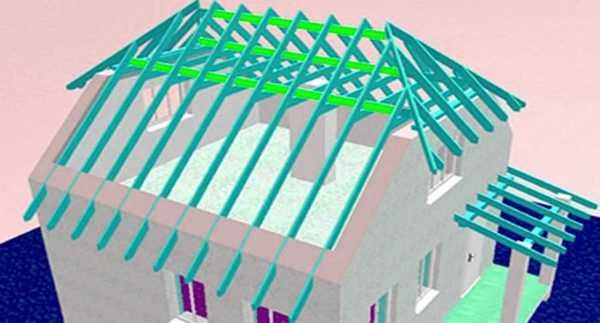

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

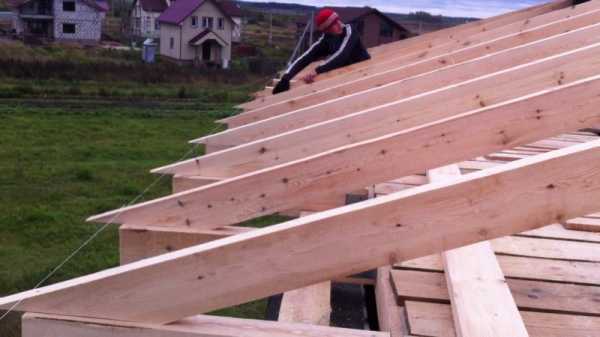

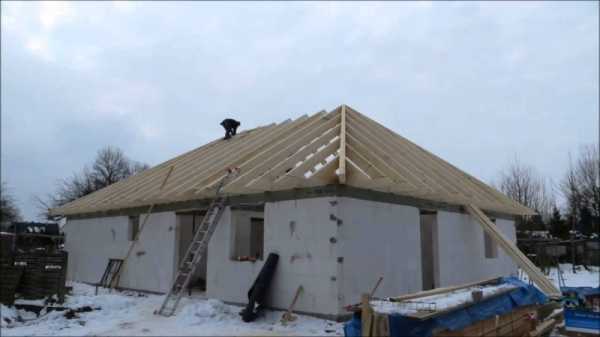

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

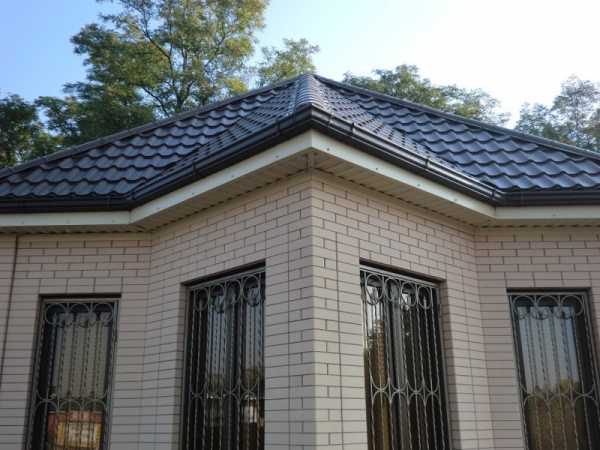

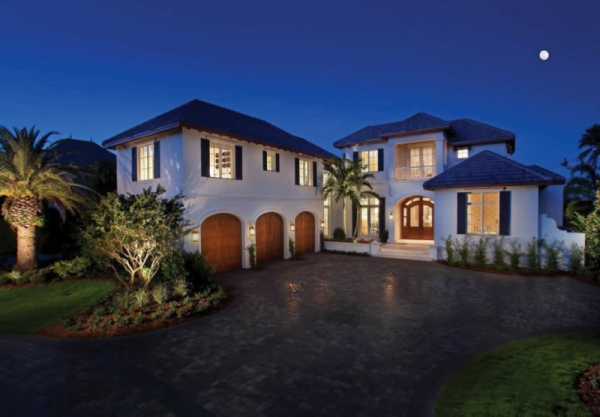

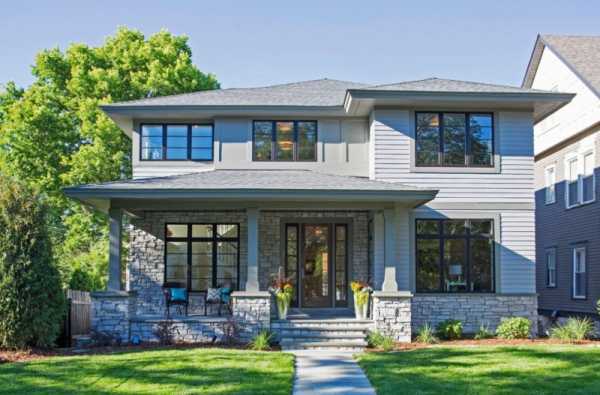

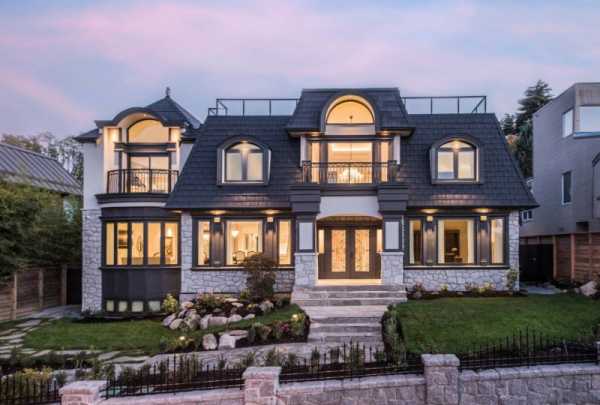

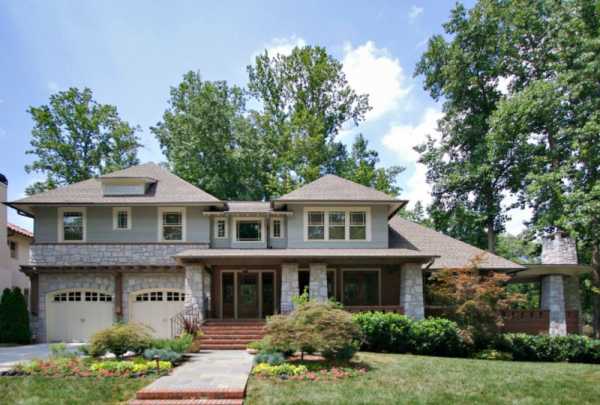

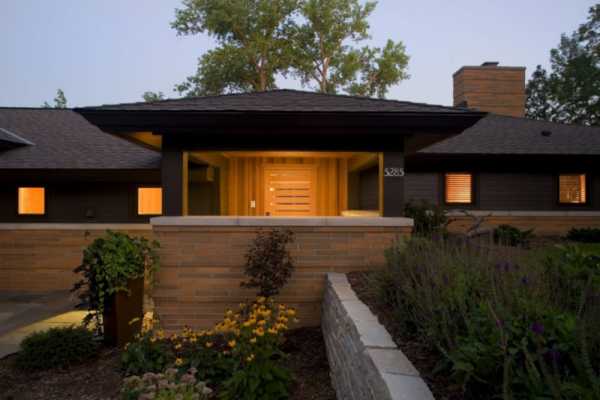

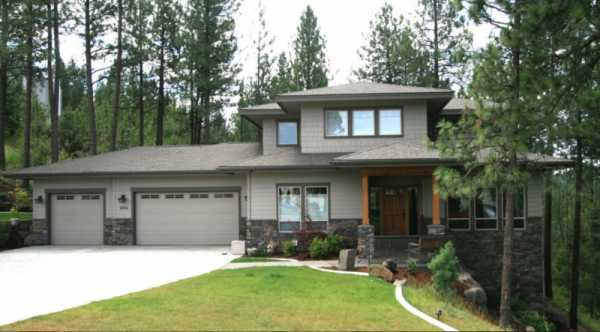

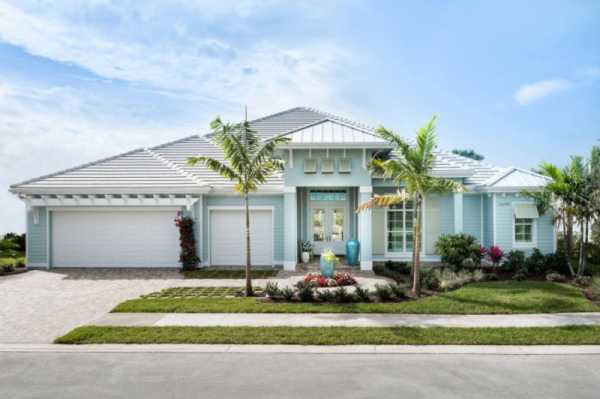

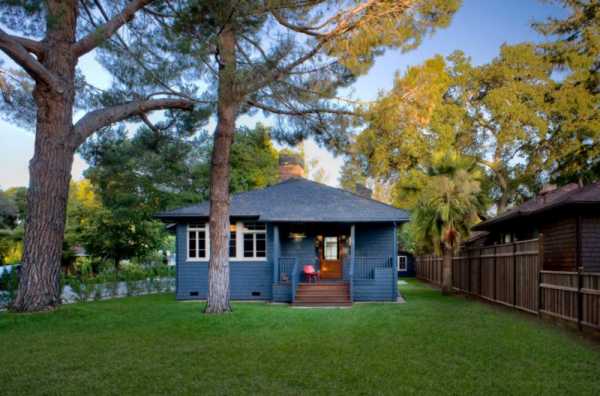

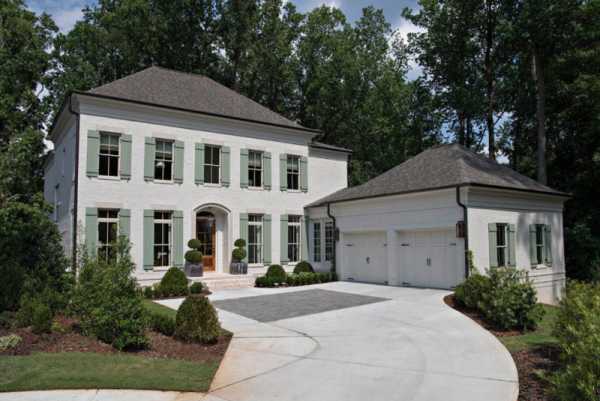

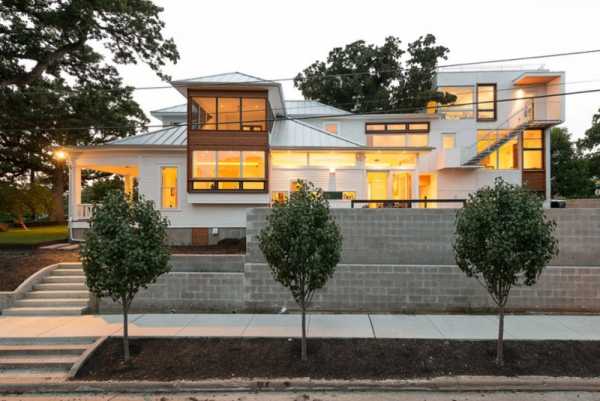

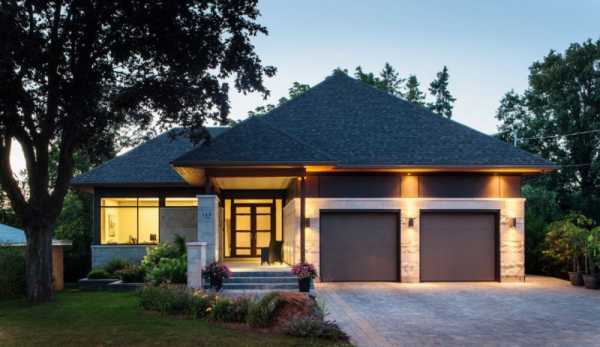

Фото четырехскатной крыши

Также рекомендуем посетить:

mojdominfo.ru

Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

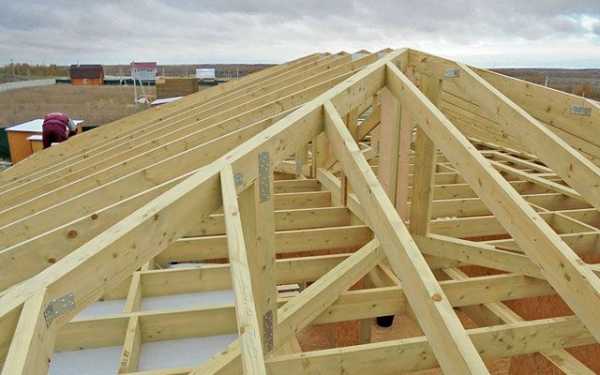

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

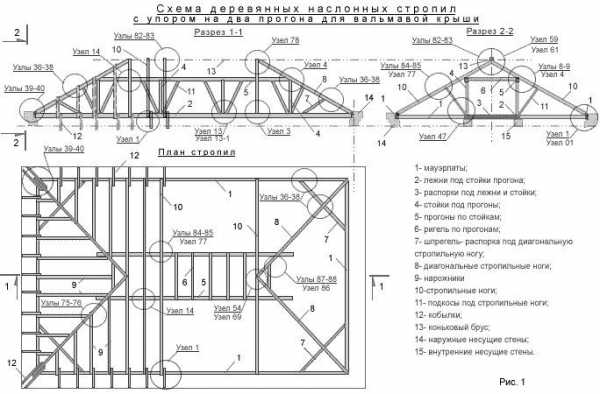

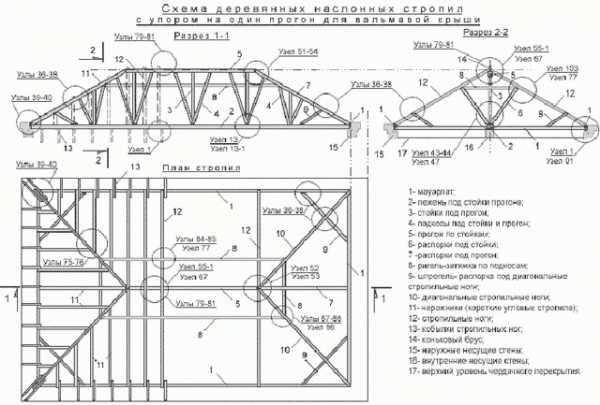

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

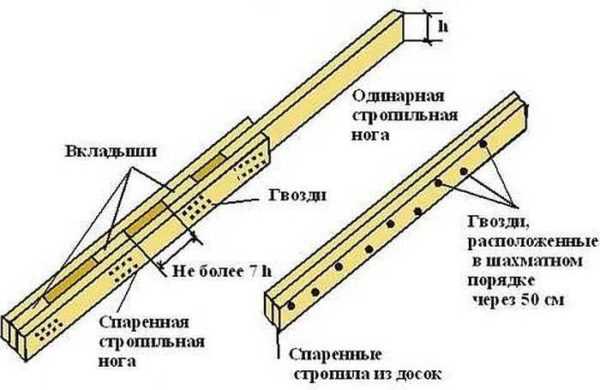

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

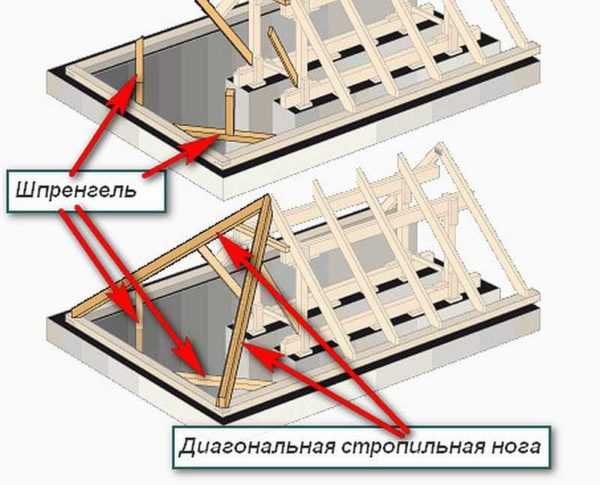

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

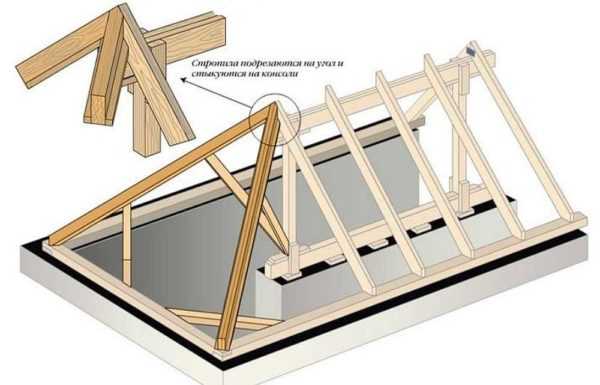

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

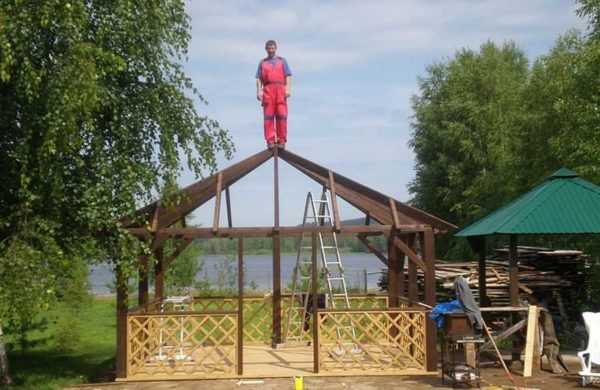

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

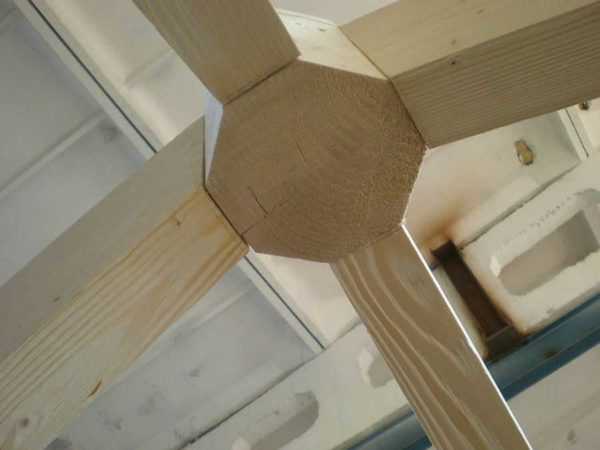

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

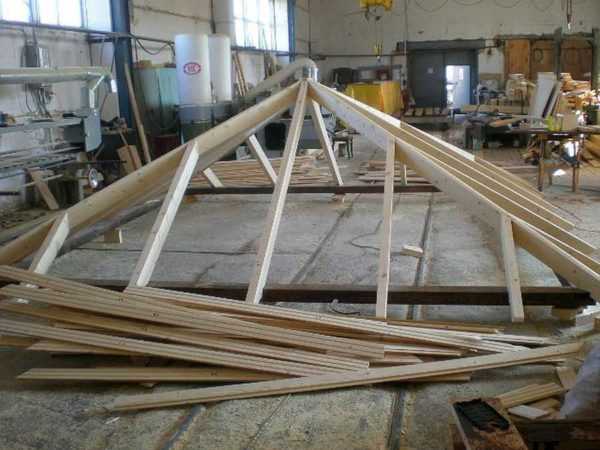

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

dekormyhome.ru

Как сделать четырехскатную крышу дома своими руками

Выбор крыши для строения — самый важный момент в проектировании дома, ведь от ее вида будет зависеть внешний облик нового «детища». Существует несколько вариантов крыш, которые отличаются как количеством скатов, так и формой конструкции. Вальмовую (или четырехскатную) крышу без преувеличения можно «обозвать» хитом во многих европейских странах. В последнее время она начала довольно шустро отвоевывать место под солнцем даже на постсоветском пространстве. Конструкция эта гораздо хитроумнее, чем более привычная двускатная, потому в вопросе, как сделать четырехскатную крышу дома своими руками, придется досконально разбираться, иначе придется вспомнить печальный опыт пары сказочных нерадивых поросят.

Четырехскатная крыша и четыре ее варианта

Вальмовая крыша

Эта конструкция состоит из 4 скатов, два из которых имеют форму трапеции, а два — треугольную. Стропила здесь прямые, свесы также располагаются на одной высоте.

Шатровая крыша

Она весьма похожа на вальмовую, отличие же в том, что все скаты здесь идентичны: они являются равнобедренными треугольниками.

Полувальмовая крыша

От своей классической разновидности она отличается довольно сильно, потому как треугольные (вальмовые) скаты у нее срезаны в пользу фронтона, благодаря которому чердак легко можно превратить в благоустроенную мансарду с большими окнами.

Комбинированная крыша

Такая сложная конструкция требует внимания профессионалов, так как может содержать элементы сразу нескольких типов крыш, что делает задачу практически невыполнимой для новичков в «крышестроении».

Есть и еще разновидности, которые также не по силам человеку без опыта: датские, многоскатные и мансардные вальмовые крыши.

Рассмотрим элементы четырехскатной крыши

Набор элементов похож на «экипировку» двускатной крыши, а из-за особенностей сооружения к ним добавляются и те, что присущи конструкциям с 4 скатами.

1. Балки, подкосы. Важные распорки, отвечающие за прочность будущей крыши.
2. Коньковый прогон (или конек). На него опираются стропильные ноги конструкции, у шатрового сооружения элемент не нужен.
3. Лежни — брусья, служащие опорой всей конструкции. Кладутся на несущие стены.
4. Мауэрлат — «фундамент» крыши. Монтируется к наружным стенам.
5. Нарожники — короткие стропила — доски, служащие для крыши каркасом. Укладываются на диагональные стропила.
6. Стропила. Вальмовая классическая конструкция предполагает два их типа — диагональные и боковые. Первые формируют треугольные скаты, вторые образуют трапециевидные. Шатровая конструкция, по понятным причинам, лишена стропил боковых.
7. Стойки и шпренгели. Служат поддержкой для элементов стропильной системы.
8. Ригели. С их помощью фиксируются боковые стропила.

Наличие или отсутствие дополнительных элементов определяется только выбранным проектом четырехскатной крыши. Поэтому сначала делается эскиз, потом чертеж, позволяющий составить полный список необходимых материалов.

Монтаж мауэрлата

Любая крыжа со скатами начинается с этого этапа, но в случае вальмовой крыши мауэрлат монтируется на все 4 внешние стены. Для операции понадобится подходящий деревянный брус. Лучше, если сечение будет одним из следующих: 10х10 см, 10х15 см или же 15х15 см. Если стены строения выполнены из камня, то оптимальным решением станет монолитный пояс из железобетона, в который заранее монтируются шпильки, резьба их должна быть, по крайней мере, не менее М12.

Но в частном строительстве более популярно дерево, потому что материал и легок, и удобен в обработке. Но предварительно необходимо сделать гидроизоляцию. Эта роль достается рубероиду, который кладется в несколько слоев. Монтируются части мауэрлата внакладку, чем больше точек соединения, тем надежнее будет сооружение. Углы дополнительно должны быть связаны скобами, уголками и пластинами из металла.

Укладка лежней

Это следующая важная веха при создании четырехскатной крыши. Лежни укладывают на внутренние перегородки, где будут располагаться опорные стойки. Когда несущих перегородок не существует, или же они находятся не по центру, то придется заниматься установкой усиленных балок перекрытия, подходящие доски имеют размеры 5х20 см. Балка для стоек должна обладать «недюжинной силой», потому для нее или сращиваются две доски, или берется брус 10х20 см.

Установка опор для конькового прогона

К балкам (или же лежням) крепятся опоры, после чего правильность положения проверяется отвесом или уровнем. Если все в порядке, стойки временно закрепляются досками-подпорками, которые монтируются саморезами. К перекрытиям или лежням они присоединяются пластинами из металла и уголками.

Если ваша крыша вальмовая, то необходимо, чтобы расстояние между стойками для конькового бруса не превышало 2 метров. В случае шатрового сооружения стойки должны располагаться на диагональных линиях, на одинаковом расстоянии от углов. Высота стоек зависит от проекта крыши.

После окончания «войны» со стойками можно начать укладывать коньковый прогон на вальмовую крышу, и сооружать прямоугольный — для шатровой. Крепятся элементы саморезами и уголками.



Приступаем к стропильной системе

Процесс укладки боковых стропил для четырехскатной крыши ничем не отличается от операции с обычной двускатной. Начинается укладка с создания шаблона из доски, ширина которой должна быть аналогичной будущим стропилам, а вот толщина подойдет любая, например, 25 мм. На нем размечаются верхний и нижний запилы, затем они выпиливаются, проверяют их соответствие во всех местах, где будут находиться стропила.

В случае идеального попадания в размер останется быстро выпилить по шаблону все боковые элементы. Монтируют готовые изделия к коньковому брусу и мауэрлату саморезами, уголками или с помощью скоб. Рекомендуемый стропильный шаг — 50-150 см.

Диагональные стропила — всему голова

На них нагрузка высока, потому придется срастить пару досок в толщину. Шаблон делается так же, как и боковой, отличие единственное — делать выпил в нижней части его нужно под углом в 45°, так как эти стропила будут опираться на угол здания.

Между этими стропилами монтируются нарожники, верхняя часть которых должна опираться на них, а нижняя — «покоиться» на мауэрлате. Толщина доски здесь может быть не такой большой, потому что нагрузка на нарожники не столь велика. Верхняя часть запиливается, половина этих укороченных стропил выполняется по данному шаблону, другая делается зеркально противоположной.

Установка дополнительных стоек: шпренгели

Диагональные стропила, расположенные «во главе угла», подвергаются большей нагрузке. Особенно в нижней части. Этот недостаток способны исправить стойки, называющиеся шпренгелями. Нижний их конец должен упираться в лежень или балку, верхний же в стропило, угол — 45°.

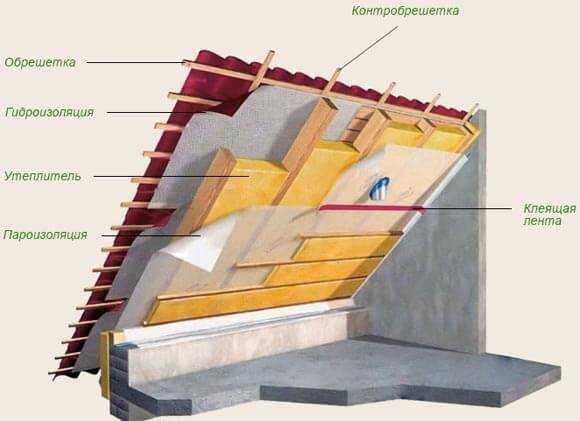

Окончание работ — обрешетка

Четырехскатные крыши не ограничивают хозяев в выборе материала для кровли. Все чаще стала использоваться мягкая черепица, которая требует фанерной обрешетки. Необходимость в утеплении зависит от проекта строения: если предусмотрена мансарда, то утеплению — быть. В иных случаях утеплитель укладывается на перекрытия.

Лучше понять, как сделать четырехскатную крышу дома своими руками, помогут видео, которых видимо-невидимо на просторах Интернета. Оптимальным же вариантом будет участие в процессе у знакомых, хотя бы минимальное. Тогда вы сможете сказать себе, что это нелегкое дело вам покорится.

Посмотрите видео по теме, будьте так любезны:







dom-i-remont.info

Как сделать четырехскатную крышу и рассчитать конструкцию

На завершающем этапе возведения здания необходимо обустроить крышу. Существует большое количество ее конструкционных решений, но среди многообразия владельцы частных коттеджей часто предпочитают строительство четырехскатной крыши. Отличается такой вид кровли сложностью монтажных работ, но результат превосходит все ожидания, поскольку конструкция имеет прекрасный внешний вид, благодаря множеству вариаций, в чем можно убедиться, посмотрев фото. Кроме этого четырехскатная крыша имеет длительный срок эксплуатации.

Решая вопрос относительно того, как сделать четырехскатную крышу дома, надо рассмотреть возможные варианты. Основные ее разновидности: шатровая, вальмовая, полувальмовая.

Крыша вальмовая четырехскатная. Строительство четырехскатной крыши своими руками такого типа кажется сложным, но при наличии навыков создания обычной кровли эта задача вполне выполнима. Когда основание дома имеет форму прямоугольника, то обычно используют вальмовую конструкцию. В ее торцах устраивают две треугольные плоскости, а два фасадных ската делают в виде трапеции. Эти две треугольной формы поверхности называют вальмами.

Расчеты конструкции четырехскатной крыши

Монтаж кровли такой формы невозможно реализовать, если нет проекта ее строительства.

Порядок, как рассчитать четырехскатную крышу правильно, знают только сотрудники специализированных проектных организаций. В технической документации, подготовленной специалистами, имеются чертежи стропильной конструкции, основных ее узлов соединения, схема кровельного «пирога» и других элементов для обустройства кровли.

При расчете прочностных показателей, учитывают, что на систему стропил оказываются постоянные (среди которых вес самой кровли) и временные нагрузки. К последним факторам относятся атмосферные осадки, сильные ветра, вес людей, осматривающих или ремонтирующих крышу. Вес кровли определяют путем умножения удельного веса каждого используемого материала на площадь поверхности скатов. Для этого нужно знать, как посчитать площадь крыши дома. Прежде всего, для кровли рассчитывают угол наклона крыши, исходя из климатических особенностей конкретного региона. Среднее значение данного показателя составляет от 5 до 60 градусов. Если в районе расположения дома наблюдаются обильные осадки, специалисты настоятельно рекомендуют строить четырехскатные крыши с углом наклона в пределах от 45 до 60 градусов. Согласно СНиПу, снеговая нагрузка для средней полосы России равна 180 кг/м², если уклон составляет не более 60 градусов. С возрастанием угла наклона увеличивается количество материала для создания кровли, а соответственно стоимость ее строительства значительно возрастает.

Когда известен уклон скатов, требуется узнать высоту кровельного конька. Для этого величину, равную половине пролета дома, умножают на табличный коэффициент, который соответствует этому углу. Например, для угла в 25 градусов коэффициент равен 0,47, а при 30 градусах – 0,59, таким образом, если дом имеет ширину 10 метров, тогда высота конька составит 2,35 и 2,95 метра.

Затем производятся расчеты относительно длины стропил и их рекомендуемого сечения. Такой параметр как сечение стропил зависит от угла наклона крыши и оказываемых нагрузок. Запас прочности элементов стропильной конструкции не может быть меньше коэффициента 1,4. При определении размеров крыши – ее высоты, ширины и длины учитывают угол постройки. До того, как посчитать площадь четырехскатной крыши, необходимо знать площадь каждого из кровельных скатов, которые, как говорилось ранее, могут иметь форму треугольника или трапеции. Так как рассчитать площадь крыши иногда без схемы весьма сложно, рекомендуем это выполнять по заранее составленному проекту.



Самостоятельный монтаж четырехскатной крыши

Наличие чертежей четырехскатной крыши и документации позволяет точно знать, как сделать четырехскатную крышу на конкретном здании. Когда расчеты произведены, наступает очередь выбора кровельного материала и самостоятельного монтажа четырехскатной кровли. Жесткость будущей конструкции обеспечивают такие элементы как стропила, подкосы, затяжки и т.д. Читайте также: «Как сделать крышу дома».

Стропила, которые являются самой важной деталью стропильной системы, делают из прямоугольного бруса, имеющего сечение от 50 до 150 миллиметров. Благодаря этому элементу обеспечивается необходимая жесткость, поэтому пиломатериалы для него должны быть изготовлены из качественной древесины, без дефектов.

Технология как построить четырехскатную крышу предусматривает последовательность монтажа стропильной конструкции. Сначала необходимо установить на место мауэрлат (нижний каркас кровли дома), представляющий собой опору из бруса и бревен. Чтобы проверить правильность установки элементов системы стропил, используют строительный уровень (прочитайте также: «Как сделать четырехскатную крышу своими руками – пошаговая инструкция строительства»). Мауэрлат при монтаже располагают так, чтобы нижний каркас выходил за наружные стены постройки минимум на 40 сантиметров вдоль периметра здания. Для того чтобы стены не промокали, между ними и мауэрлатом укладывают два слоя рубероида. В деревянных срубах нижним каркасом стропильных конструкций выступает верхний венец.

Когда мауэрлат уложен, приступают к установке каркасных стропильных ног, которые называются диагональными или накосными. Для придания дополнительной прочности их закрепляют стойками или подкосами и таким образом конструкция имеет большую жесткость и нагрузка распределяется равномерно. Если есть в этом необходимость, для опор стропил строят боковые прогоны. Также выполняют установку на трех подпорках центральной балки – по обе стороны и по центру. Затем собирают основной каркас, для этого закрепляют наклонные стропила к опорным балкам и одновременно к коньковому прогону. Шаг монтажа при этом не превышает 50 сантиметров, в противном случае конструкция получится непрочной и не сможет противостоять внешним нагрузкам.

Стропильная система четырехскатной крыши, подробная видео инструкция:

Когда мауэрлат уложен, приступают к установке каркасных стропильных ног, которые называются диагональными или накосными. Для придания дополнительной прочности их закрепляют стойками или подкосами и таким образом конструкция имеет большую жесткость и нагрузка распределяется равномерно. Если есть в этом необходимость, для опор стропил строят боковые прогоны. Также выполняют установку на трех подпорках центральной балки – по обе стороны и по центру. Затем собирают основной каркас, для этого закрепляют наклонные стропила к опорным балкам и одновременно к коньковому прогону. Шаг монтажа при этом не превышает 50 сантиметров, в противном случае конструкция получится непрочной и не сможет противостоять внешним нагрузкам.

Стропильная система четырехскатной крыши, подробная видео инструкция:

Чтобы избежать в ветреную погоду излишней вибрации и с целью увеличения прочностных характеристик системы кровли, можно скрепить между собой нарожные стропила на расстоянии одного метра от конькового прогона, для чего подойдут доски с сечением не меньше 40х120 миллиметров.

До того, как сделать четырехскатную крышу, необходимо убедиться, что материал для наклонных стропил не имеет меньшую длину, чем расчетная величина. Правда, абсолютно точного подбора относительно размера не требуется, поскольку стропильные ноги будут подрезаться. Специалисты рекомендуют при постройке четырехскатной крыши для обеспечения предельной надежности конструкции использовать много таких крепежных изделий как гвозди.

Когда завершена сборка каркаса, приступают к укладке кровельного пирога: пароизоляции, утеплителя, гидроизоляции и материала для покрытия. Выбор последнего зависит от угла наклона скатов, и его нужно выбрать прежде как построить крышу. Рулонное покрытие – идеальный вариант для плоских конструкций (5-18 градусов), а при 30-60 градусах используют асбестоцементный шифер, профлист или металлочерепицу.

Количество кровельного материала, которое необходимо приобрести, определяют, исходя из площади крыши. До момента, как рассчитать площадь четырехскатной крыши, вычисляют площадь каждого ската и полученный результат суммируют.

При создании четырехскатной кровли достойный результат можно получить только при наличии проекта и чертежей.

kryshadoma.com

Четырехскатная крыша своими руками: расчёт крыши дома

При строительстве собственного жилья на плечи ложится много ответственности. Приходится заниматься кучей вопросов и участвовать в процессе строительства. Ведь надежная крыша над головой обеспечит комфортную жизнь.

Сложности всегда привлекают человека. Ведь не зря говорят: «Мы не ищем легких путей». Так происходит и в строительстве. Четырехскатная кровля имеет сложную форму, придавая зданию особый вид. Такая архитектура привлекает многих. Данный вид особо популярен при постройке загородных домов. На одноэтажный дом неплохим вариантом станет построить четырехскатную крышу.

Вид

Расположение с разных сторон 4 скатов придает вашему жилью солидный вид. Зачастую скаты имеют разную форму: пара из них получается в форме треугольника и играет роль фронтона, а некоторым придают форму трапеции.

 Сложности с четырехскатной крышей при расчетах и монтаже отпугивают многих желающих, но если вы не сомневаетесь в своих силах, то можно смело производить постройку.

Преимущества конструкции

Четырехскатная крыша своими руками имеет следующие плюсы:

• отсутствие фронтонов делает кровлю более прочной и устойчивой к порывам ветра. Такой вид кровли подходит для местности с ветреными погодными условиями;
• наличие 4 скатов эффективнее справляется с отводом талой и дождевой воды, а также снега;
• чердачное помещение становится более просторным, что идеально подойдет для расположения мансарды;
• строительство 4-скатной кровли обойдется не дороже остальных видов.

Типы

При исполнении четырехскатной крыши своими руками можно выделить несколько ее подвидов:

• вальмовая — является классическим вариантом. Имеет 2 треугольные вальмы и 2 ската в форме трапеции;
• полувальмовая — имеет немного укороченные скаты. Отлично используется для мансарды;
• шатровая — исполняется в виде пирамиды. Идеальна для квадратного здания.

четырехскатные крыши

Проект

Перед тем как перейти непосредственно к строительству, необходимо создать проект кровли, для того чтобы в дальнейшем не совершать ошибок. Как построить кровлю? В таком деле поможет поэтапная инструкция. Ознакомившись с конструкцией дома, приступаем к следующему:

• рассчитываем угол наклона скатов, опираясь на такие показатели, как ветровая нагрузка, осадки в вашей местности, тип кровельного материала. В местностях с сильными порывами ветра угол наклона желательно делать меньше 30 градусов, таким образом, снизится парусность. В районах, которые постоянно заваливает осадками желаемый угол кровли — не ниже 65 градусов, чтобы предотвратить скопление снега и воды. В местности с более-менее стабильным климатом отлично подойдет крыша от 40 до 50 градусов. Для каждого вида материала производитель указывает самый низкий угол эксплуатации;
• рассчитываем высоту конька с помощью ряда несложных формул геометрии.

Конструкция системы стропил

Стропильная система четырехскатной крыши образует каркас кровли. Она складывается из таких элементов:

• мауэрлат — брус, расположенный по периметру стен и распределяющий на них нагрузку. Четырехскатная крыша насчитывает 4 бруса. Если дом деревянный, то мауэрлатом будут колодки верхних венцов. В кирпичном доме поверх стен создают бетонный пояс, в который муруют специальные шпильки. На них потом и крепится мауэрлат;
• балка конька, или прогон, — находится выше всех элементов. К нему крепится верхняя часть стропил. У 4-скатной крыши он меньше длины дома;
• стропильные ноги — доски, создающие геометрию скатов. Их сечение — 50 х 150 мм. У четырехскатной крыши используется 3 вида стропил: накосные, рядовые, нарожные. Установка рядовых стропильных ног осуществляется на скаты в виде трапеции. Накосные стропила производятся из более прочного материала, так как на них нагрузка больше. Верхняя часть накосных опирается на прогон конька, а нижняя — на угол мауэрлата. Вальму формируют нарожные стропила. Они делают упор на стропильные ноги по диагонали и опорный брус;

стропильные ноги четырехскатной кровли

• лежень — брус, что укладывают опорную стену, находящуюся внутри постройки. Функционально лежень переводит вес и распределяет его на фундамент;
• вертикальные опоры — стойки, монтирование происходит на лежень. Являются подпоркой для средины стропила и прогона;
• подстропильная нога, или подкос. Угол его установки — 45 градусов к стропилу. Упор делается в стойку. Используется для того, чтобы стропила не прогибались, для переноса части веса на несущую стенку;
• шпренгель используют для поддержки накосных стропил. Это вертикальная опора, похожая на стойку. Шпренгельные фермы используют чаще всего;
• затяжка, или ригель, — бруски горизонтального положения, которые схватывают стропильные пары в верхней и нижней частях;
• кобылки — доски, удлиняющие стропила и защищающие стены от сырости, формируя свес кровли.

Порядок выполнения монтажа

Четырехскатная крыша начинается с установки мауэрлата, который укладываем по периметру стен. Его сечение — 150 х 150 мм. При размещении необходимо контролировать его уровнем. Находиться брус должен в 5–7 см от края стены. Крепление производим на заранее замурованные шпильки. Сверху прикручиваются гайки. Такой брус свяжет конструкцию стропил и стены дома в единое целое.

Чтобы установить стойки, нужны лежень и балки перекрытия. Размер бруса таких элементов составляет 100 х 200 мм. Установка опор производится вертикально с креплением пластинами или уголком. При использовании вальмовой крыши стойки ставятся в 1 ряд, а сверху крепится прогон. Шатровая крыша предполагает размещение опор по диагонали. Равные расстояния откладываются от угла. Таким образом, получается прямоугольник, на который укладываем прогоны. Все крепим с помощью уголка.

Монтаж стропильной системы крыши

Следующим этапом нужно сделать шаблоны стропил. По ним устанавливаем боковые стропила. Для заготовки подойдет тонкая доска. Прикладываем ее к прогону и отмечаем запил. Со вторым концом, что находится у мауэрлата, также отмечаем запил. Изготавливаем нужное количество стропил, используя шаблон. После выбора шага крепления производим установку. Шаг может составлять от 60 см до 1 м. Соединение делаем саморезами.

 Угол наклона ската определяют накосные стропила. Располагают их диагонально для дополнительной нагрузки. Часто для них используются сдвоенные доски. Запилы также делаем по шаблону. Верхняя часть накосных стропил для придания прочности соединяется ригелем.

Шатровая крыша соединяет накосные стропила возле конька, используя затяжки. Установка происходит под углом 90 градусов. Проволочными хомутами соединяем со стенами.

Нарожники крепим к диагональным стропилам. Их длина может быть разнообразной, но они должны располагаться параллельно друг к другу. Рядовые и нарожные стропила вместе образуют боковые скаты.

Четырехскатная крыша своими руками подошла к завершению. Последним этапом является ее утепление с помощью базальтовой ваты или вспененного полистирола. Укладку материала производим между стропил. От влаги защитит слой гидроизоляции. Обрешетка напрямую зависит от типа материала крыши.

В этом видео можно узнать подробнее о строительстве и проектировании чертырехскатной вальмовой крыши:

stroicod.ru

Как грамотно сделать четырехскатную крышу своими руками?

Четырехскатная крыша (вальмовая) – это одна из наиболее популярных кровельных конструкций в области частного домостроения. Крыша четырехскатного типа в отличие от двускатных кровельных конструкций имеет дополнительные треугольные скаты. Как сделать самостоятельно четырехскатную крышу? Для этого предварительно нужно изучить ее конструктивные особенности, технологию возведения. После создать проект крыши: рассчитать необходимое количество строительного материала, создать чертежи с точным размещением всех элементов конструкции, обозначить прочие моменты.

Виды четырехскатных кровельных конструкций

• Вальмовая кровля – это классический вариант четырехскатной крыши с двумя трапециевидными и двумя треугольными скатами.
• Полувальмовая конструкция крыши – вальмовая кровля, у которой скаты треугольной формы укорочены. Такой вариант используется при наличии мансарды.
• Шатровая крыша – конструкция кровли напоминает пирамиду, все четыре ската треугольной формы. Используется для перекрытия зданий квадратной конструкции, можно сделать четырехскатную крышу для беседки.

Преимущества применения четырехскатной (вальмовой) крыши

Конструкция четырехскатной кровли состоит из прямоугольного основания, четырех наклонных плоскостей, скатов, два из которых трапециевидной формы, а два треугольной, расположенные на том участке, где у двускатной кровельной конструкции размещены фронтоны. На скатах устанавливают мансардные, слуховые окна, эркеры, кукушки. Это придает кровле особый вид.

Основные достоинства применения четырехскатной конструкции кровли

• В связи с отсутствием фронтонов такая кровля более устойчива в отличие двускатной крыши перед сильными ветровыми нагрузками, поэтому рекомендуется для возведения в регионах, где преобладают сильные порывистые ветры.
• Большее число скатов эффективнее помогает в плане отвода талых, дождевых вод и снега. На таких конструкциях снег практически не удерживается.
• Под такой конструкцией можно обустроить достаточно просторное мансардное помещение.
• Еще один немаловажный плюс четырехскатной крыши – это доступная стоимость конструкции благодаря использованию для обустройства стропильной системы строительного материала из древесины, на которую можно класть кровельное покрытие по любой цене.

Создание проекта вальмовой кровли

Как построить четырехскатную крышу своими руками? Для этого необходимо предварительно подготовить проект конструкции с чертежами и подробно расписанными деталями ее монтажа. Чтобы правильно определить оптимальный угол наклона скатов, нужно внимательно изучить рекомендации производителя кровельного покрытия, климатических условий. Например, для шифера рекомендованный угол уклона может быть от 15 до 60 градусов, для рулонной мягкой кровли — до 18 градусов, для черепицы – 30-60 градусов.

Важно! Огромное значение представляет количество осадков в зимний период. При интенсивном выпадении снега скаты лучше делать более крутым, чтобы снег спокойно скатывался с крыши.

Подобрав оптимальный скатный угол кровли для своего региона, необходимо произвести расчет высоты конька, прочих его параметров. При расчете системы стропил обязательно нужно учесть длину стропил, сечение деревянного бруса, величину прогона, шаг монтажа.

При создании проекта четырехскатной кровли также нужно учесть следующие нагрузки:

• массу используемого кровельного материала, покрытия в целом;
• вес гидроизоляционного, утеплительного покрытия;
• количество годовых атмосферных осадков;
• ветровую, снеговую нагрузку;
• обустройство на кровле дополнительных элементов: мансардные окна, фонари, антенны и т.д.

Важно! Рассчитав все возможные нагрузки на кровельную конструкцию, необходимо добавить некоторый запас прочности, который будет гарантировать устойчивость кровли в непредвиденных обстоятельствах.

Также все приобретенные пиломатериалы для возведения стропильной системы необходимо предварительно обработать антисептиком.

Стропильная система

Конструкция четырехскатной крыши предполагает выбор определенного сечения составляющих стропильной системы. Сечение подбирается в зависимости от расчета предполагаемых нагрузок на систему стропил в эксплуатационный период. В данном случае обязательно учитываются ветровые, снеговые нагрузки, используемый угол наклона кровельных скатов.

Обязательно необходимо предусмотреть запас прочности стропил, рассчитать шаг, учитывая их несущую способность. Конструкция системы стропил подбирается относительно параметров здания: рекомендуется применять наклонные стропила, если присутствуют столбчатые опоры, внутренняя несущая стена. Если возможность формирования такой опорной конструкции отсутствует, тогда необходимо обустраивать стропильную систему висячего типа. Для некоторых типов зданий применяются оба варианта стропильных систем.

При создании проекта нужно не только лишь правильно подобрать систему стропил, но и определить необходимость в дополнительных элементах крепления, к примеру, затяжек, раскосов, которые конструкции придают большей жесткости, не допускают ее расшатывания после длительной эксплуатации, а также уменьшают процент нагрузки на сами стропила.

Расчет нагрузок

Подробно рассматривая, как сделать четырехскатную крышу самостоятельно, рекомендуется уделить особое внимание расчетам возможных нагрузок на кровельную конструкцию.

Виды возможных нагрузок на кровлю:

• нагрузки, которые воздействуют на кровлю постоянно – это масса обрешетки, защитных материалов (гидроизоляция, утеплитель), кровельный материал;
• временные (непостоянные) нагрузки – масса снега, скопившегося на крыше в зимний период, ветровые нагрузки, прочие воздействия природной среды;
• дополнительные нагрузки – это дополнительные элементы, закрепляемые на стропилах, к примеру, емкость для воды, камеры вентиляционной системы и т. д. (дополнительные элементы также следует обязательно учитывать в процессе создания проекта, расчета стропильной системы).

При проектировании системы стропил производится два расчета, один из которых направлен на анализ прочности (нужно убедиться, что система способна выдержать предполагаемые нагрузки). Другой расчет направлен на анализ возможной деформации всех элементов кровли.

После произведения всех предусмотренных расчетов выполняются чертежи стропильной системы четырехскатной (мансардной) кровли. Подробная схема должна содержать размеры каждой составляющей, а также метод их крепежа.

Существенно упростить выполнение расчетов для стропильной системы четырехскатной кровельной конструкции сегодня можно с помощью компьютерной программы, которая также поможет не допустить случайных ошибок.

Завершающим этапом обустройства четырехскатной (мансардной) кровли является ее утепление. Для этого рекомендуется использовать пенополистирол или базальтовую вату. Утеплительный материал размещается между стропилами. Также обязательно нужно положить слой гидроизоляции, чтобы защитить крышу от попадания влаги.

В итоге

Четырехскатная крыша – достаточно сложная конструкция для возведения своими руками. Поэтому перед тем как начать самостоятельно накрывать свой дом кровельным материалом, стоит досконально изучить технологию возведения подобной конструкции, проконсультироваться у специалистов в этой области. От того, насколько правильно и качественно будут проведены все этапы возведения кровли, будет зависеть в дальнейшем продолжительность срока ее эксплуатации.

stroicod.ru

дома, конек, монтаж, как рассчитать, как сделать соими руками?

Сложность возведения четырехскатной крыши многократно окупается создаваемым эффектом. Каждый дом с такой крышей индивидуален, благодаря возможности играть с базовой конструкцией.

Виды и особенности четырехскатной крыши

Базовый вариант четырехскатной крыши предусматривает соответствие одному из трех типов:

1. Вальмовый тип крыши часто напоминает двускатную, но фронтоны заменены треугольными скатами, вершины которых стремятся к центру конька. Каждый из четырех элементов кровли называется вальмом, что и объясняет название типа.
2. Шатровый тип отличается от вальмового полным отсутствием конька. Ни в одной из пар его скатов нет трапеций, только треугольники, вершины которых сходятся в одной точке.
3. Полувальмовый тип отличается присутствием в конструкции ломаных линий. Треугольные вальмы на торцах напоминают срезанные части первоначального проекта.

Проект четырехскатной крыши

Создание предварительного проекта позволяет избежать массы проблем во время строительства , точно рассчитав необходимое количество материалов, и исключить преждевременные ремонтные работы.

• На первом этапе определяется тип крыши.
• Дальше рассчитывается возможная нагрузка со стороны ветров и осадков. На основе полученных данных корректируют угол наклона стропильных ног.
• Завершающим этапом корректировки общего вида крыши является скидка на кровельное покрытие.
• Затем продумывается внутренне пространство крыши. Рассматривается вариант размещения раскосов для частичного снятия нагрузки с конструкции, соответствие плана расстановки стоек с планировкой жилой мансарды. И, конечно, необходимо сделать чертеж устройства крыши.

Считать проект завершенным или точным невозможно без максимально точной информации по основным критериям:

1. Стропильная система четырехскатной крыши и облицовка.
   Существуют два вида стропильных систем: висячая и наслонная. С учетом большого веса конструкции чаще всего при монтаже кровель на жилых домах и зданиях используют второй вариант. Висячая стропильная система подходит небольшим и невысоким строениям (беседка, баня) для возможности вписаться в общий ансамбль.
2. Угол наклона четырехскатной крыши
   На данную характеристику существенное влияние оказывается всего четыре параметра:
   – дальнейшее использование чердачного помещения. В случае, когда ему отводится роль неизбежно присутствующего пространства между потолком и крышей, угол может быть от 5 градусов и выше. Если планируется использовать его как жилую мансарду, угол может быть 60 градусов или ниже.
   – погодные условия. Сильные ветра требуют выбора минимального угла, а обильные осадки рекомендуют остановиться в диапазоне 45-60.
   – кровельный материал. Желаемый материал диктует свои условия для угла наклона. Для гибких материалов и шифера предельным является угол в 18 градусов. Предельным углом для черепицы является 30 градусов. Угол в 60 градусов подходит для покрытия из металла.
   – финансовые возможности владельца. Чем больше угол, тем больше площадь крыши, а это влияет на количество материалов, необходимых для монтажа конструкции.
3. Расчет нагрузок на стропильную систему.
   Для определения данной величины своими руками суммируется вес стропильной системы, обрешетки, утеплителя, кровельного материала. К ним добавляется нагрузка со стороны лежащего снега. Строительные нормативы рекомендуют брать данную характеристику равную 180 кг на каждый квадратный метр.


   Здесь есть несколько нюансов. При выборе кровельного покрытия из металла снегу будет сложно задерживаться на поверхности крыши, поэтому расчет будет верен. Но для крыши, покрытой шифером, с постоянным слоем снега на скатах нагрузка увеличится до 400 кг на квадратный метр. Порывы ветра добавляют нагрузку до 32 кг на каждый метр крыши. Последнюю величину не берут в расчет при угле менее 18 градусов.

Для расчета кровли сущствуют различные онлайн калькуляторы, которые помогут облегчить работу.

Материалы и инструменты для изготовления стропильной системы

• Для конькового бруса и угловых стропил, диагональные стропила изготавливаются из бруса или двойной доски. Необходимость их усиления обусловлена высокой нагрузкой.
• Остальные стропильные ноги изготавливаются из доски, имеющей толщину в 5 см с шириной 15 или 20 см. Для надежного закрепления стропил у основания используют подкосы из той же доски. Во избежание дальнейшего прогиба стропильной системы рекомендуется использовать только сухой материал.
• Конструкция требует четкого следования шаблона, поэтому помимо пилы и карандаша мастеру необходимо иметь: отвес, рулетку, уровень и уголок. Крепление деталей производится с помощью трех гвоздей на каждом участке.

Монтаж четырехскатной крыши

• Первой выставляется опора по периметру здания.
• В случае с деревянным строением проверяется уровень верхнего венца, надежность его крепления.
• В случае с кладкой – настилает слой гидроизоляции, и надежно крепится мауэрлат.
• Затем укладывается лежень. Он является центральной опорой всей стропильной системы.
• Только после этого можно выставлять коньковой брус. Его положение тщательно вымеряют с помощью отвесов и рулетки. Коньковой брус поднимается на необходимую высоту стояками, упирающимися в лежень.
• Конструкцию фиксируют подкосами. От надежности крепления зависит конечный результат.

Монтаж стропил четырехскатной системы

• Диагональные стропильные ноги берут свое начало за углом строения. Длина выпуска определяется размером будущего карниза. При правильно произведенных предварительных расчетах и точном выставлении конькового бруса длина обеих стропильных ног будет одинаковой. Допустимое расхождение не превышает 1,5 см на длину до 6 метров, и не превышает 2,5 см на длину 7 – 12 метров.
• После того, как установлены и закреплены диагональные стропила для надежности их крепления устанавливают дополнительный брус, единственная задача которого – быть опорой для стропил.
• Затем высчитываются точки расположения центральных промежуточных стропил на основе и их установка.
• После того, как данные элементы установлены, монтируются остальные стропила. Для шестиметровых стропильных ног допускается шаг в 0,6 – 0,8 метра.
• При необходимости удлинения стропильной ноги с обеих ее сторон у основания наращиваются два одинаковых элемента по принципу хот-дога. Для таких стропил допускается шаг в 1 метр.
• После установки одной стропильной ноги необходимо сразу же устанавливать ей противоположную, чтобы избежать перекоса конструкции под собственным весом.

Коньковый узел

Его обустройство необходимо для крыши дома шатрового типа. Возможность установки центральной стойки многократно упрощает задачу. Диагональные стропила просто ложатся на нее и врезаются друг в друга. Центральная стойка укрепляется раскосами.

Возможно создание конькового узла и без центральной стойки. Диагональные стропила врубаются друг в друга в центральной точке. Для фиксации положения под каждым из них устанавливается стойка. После соединения стропил их закрепляют металлическим уголком и стягивают ригелем.

Создание кровельного пирога

• Четырехскатная крыша, как и любая другая, требует включения в свою конструкцию слоя гидроизоляции для защиты деревянных конструкций и вентиляционных каналов для защиты кровельного покрытия. Гидроизоляционный слой укладывается непосредственно на стропильную системы. Покрытие раскатывается параллельно карнизу, начиная с самой нижней точки ската.
• Каждый следующий слой укладывается поверх первого с некоторым нахлестом.
• Крепление производится при помощи мебельного или строительного степлера. Большинство производителей гидроизоляционных материалов наносят на их поверхность специальную пунктирную линию, помогающую ориентироваться с нахлестом.
• После того, как все слои уложены места соединений проходят скотчем. На диагональных стропилах листы гидроизоляции смежных скатов могут пересекаться, но без образования неровностей и с обязательным закреплением скотчем.
• Затем укладывается обрешетка, соответствующая типу кровельного покрытия. Ее нижняя и верхняя части должны быть максимально приближены к краям стропил.
• Крепление обрешетки обеспечивает надежность крепления кровельного покрытия и безопасность перемещения по крыше во время ее эксплуатации.
• От покрытия зависит и величина вентиляционного канала, что в некоторых случаях удается решить лишь с помощью двойной обрешетки.
• Затем монтируется само кровельное покрытие, начиная с самого низа. Здесь важно учитывать, что почти все элементы подвергаются фигурному вырезанию. При аккуратной работе удается использовать часть из обрезков на симметричной стороне.
• При желании утеплить чердачное помещение все работы рекомендуется проводить до настила кровельного покрытия. Утеплитель укладывается между стропилами максимально плотно. С внутренне части стропил натягивается пароизоляционный материал. Следом монтируется уже материал внутренней отделки стен.

Особенности возведения четырехскатной крыши

Четырехскатная крыша отличается большим весом конструкции, отсутствием направляющей и сложностью выставления основных элементов. Справиться с монтажом на крыше большого размера одному или вдвоем – почти нереально.

Четырехскатная крыша требует предварительного расчета нагрузок, чтобы определить конечную конструкцию и угол наклона. Выбор материала зависит от формы крыши, а не от прихоти хозяина.

Преимущества четырехскатной конструкции

Только четырехскатные крыши раскрывают перед дизайнерами возможность отпустить свою фантазию в творческое путешествие. Каждый из трех базовых типов легко комбинируется друг с другом, обеспечивая дому мечты уникальность и завершенность.

Помимо этого конструкция отличается:

• высокой устойчивостью к сильным ветрам и обильным осадкам,
• равномерным прогревом всех скатов, что особенно важно при обустройстве жилой мансарды в чердачном помещении,
• возможностью обустройства широких карнизов для защиты всех стен от воздействия осадков,
• длительным сроком эксплуатации без деформаций.

Угол наклона, кровельный материал покрытия, нагрузки, оказываемые на поверхность крыши, требуют от нее большого запаса прочности. Повысить его помогает использование раскосов. Включение их в общую систему не зависит от выбранного вида четырехскатной крыши и диктуется необходимостью, возможностями чердачного пространства.

Элементы четырехскатной крыши

Основными составляющими конструкции являются:

• мауэрлат или деревянная основа в виде последнего венца. Мауэрлат имитирует последний деревянный венец для зданий из блоков или кирпича. Обязательным условием является соблюдение идеального горизонтального уровня по всему венцу;
• стропильные ноги;
• прогоны и стойки;
• подкосы;
• конек;
• обрешетка;
• кровельное покрытие;
• карниз.

Конструкция четырехскатной крыши

В зависимости от выбранного типа конструкция немного меняется.

1. Для вальмого типа крыши коньковый брус упирается в угловое стропило. Одна его вершина находится у конькового бруса, а вторая – на углу строения. Угловое стропило отличается более пологим уклоном, чем остальные. В этой же точке (вверху) стыкуются центральные промежуточные стропила трех скатов. Промежуточные стропила находятся на трапециевидных скатах. Их верхняя часть упирается в коньковой брус, а нижняя – в последний деревянный венец или мауэрлат. Остальные стропила носят название коротких и упираются своим верхним концом в угловое стропило.
2. Для шатрового типа характерно соединение диагональных стропил, берущих начало на углах здания, в одной точке. В каждом из полученных треугольником проводится линия высоты. Ее роль играет центральное стропило. Конструкция предусматривает обязательное наличие стоек. Короткие стропила упираются в диагональные. Часто стараются расположить короткие стропила прилегающих скатов таким образом, чтобы они встречались в одной точки диагонального стропила.



krovlya777.ru
