Как сделать лебедку из стартера своими руками – Самодельная лебедки из стартера: пошаговая инструкция

Автомобильная лебедка с реверсом из стартера

В данной статье описывается процесс создания самодельной автомобильной лебедки с реверсом и напряжением питания 12 вольт. Проект выходит достаточно бюджетным, и может быт полезен для водителей внедорожников, охотников , рыбаков, в общем всех тех кто любит ездить по бездорожью. Как утверждает автор, грузоподъемность лебедки получилась где-то в 500 – 1000 килограмм.

Для сборки лебедки будут необходимы следующие компоненты:
— Стартер от ВАЗ-21015;
— Редуктор с передаточным числом 1х20;
( в представленном проекте использовался редуктор от старой советской дрели)
— Вал с шестерней, передаточное число 1х5;
— Лист метала толщиной 2-3мм, размером примерно 400х600мм;
— Шпилька с резьбой 8-10;
— Пульт управления с 2-мя кнопками ;
— Кабель 6 – 10 мм2, лучше 4х жильный, длину подбираете сами;
— Барабан для троса и сам трос;
— Так же в проекте используются сварочные работы;

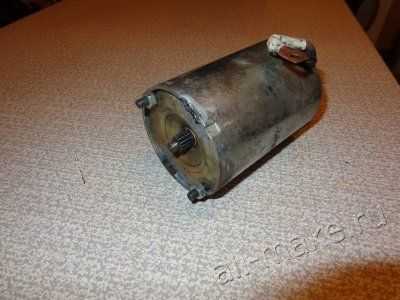

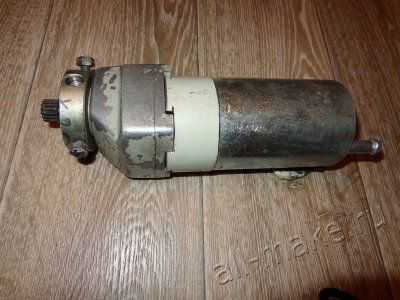

Для начала разбираем стартер, нам с него нужен только электромотор:

Находим подходящий редуктор:

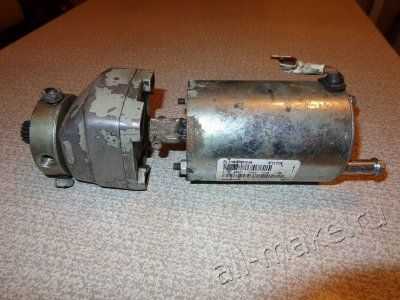

Для соединения редуктора с электродвигателем используется вот такой переходник:

Вот что получилось:

Далее делается защитный кожух из металлического листа или подходящей трубы:

Из трех составляющих собираем барабан для троса.

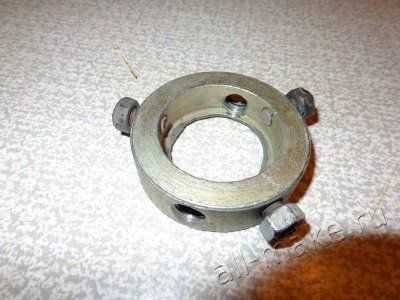

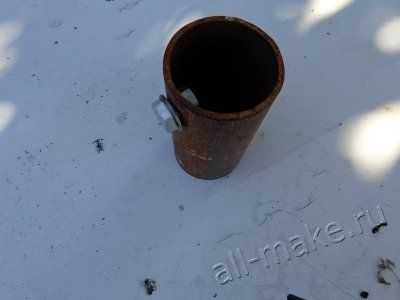

Болт служит для фиксации конца троса:

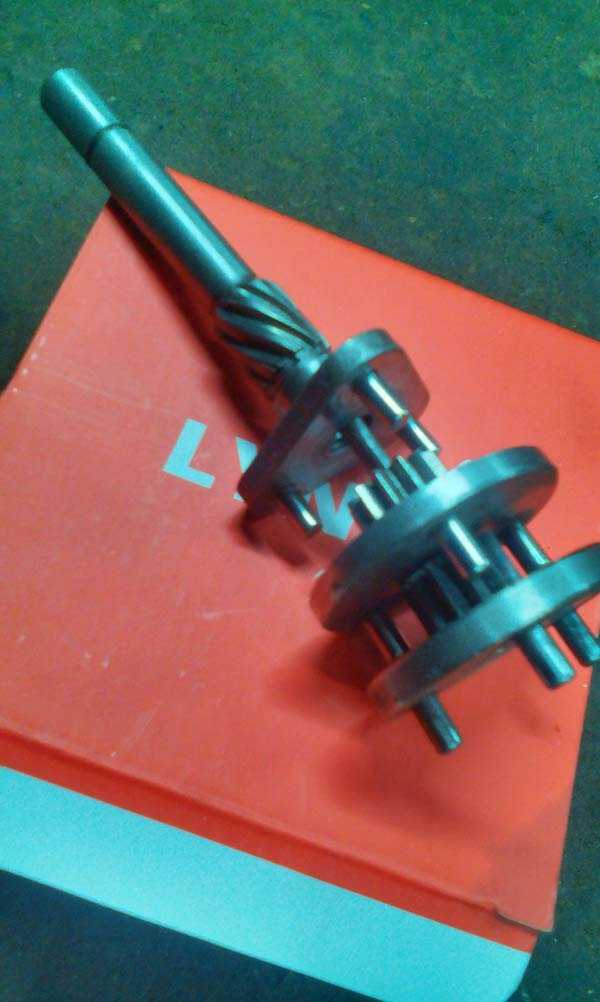

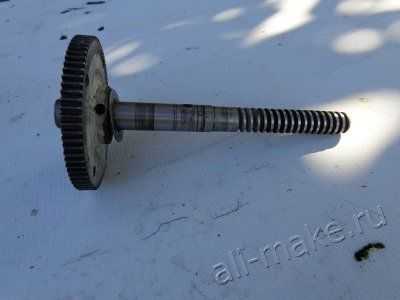

Вал, передаточное число шестерни по отношению к редуктору из дрели 1х5:

Вырезаем из листового метала боковые ограничители троса:

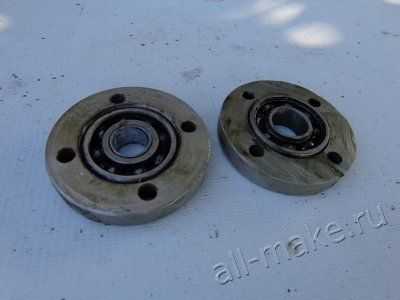

Использовались так же 2 подшипника в корпусах:

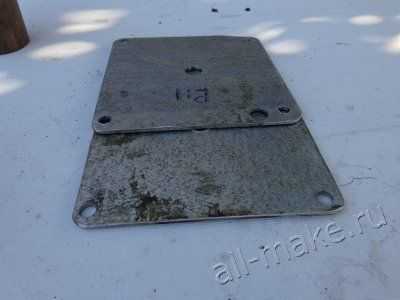

Вырезаем боковые крепления барабана, сверлим отверстия для шпилек:

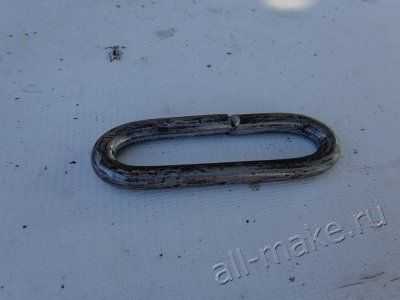

Направляющая троса:

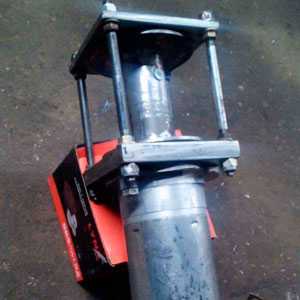

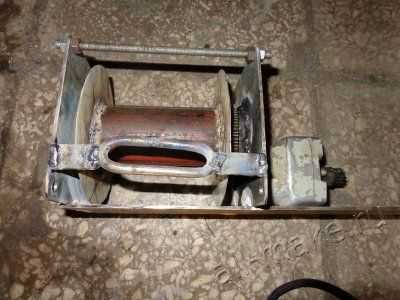

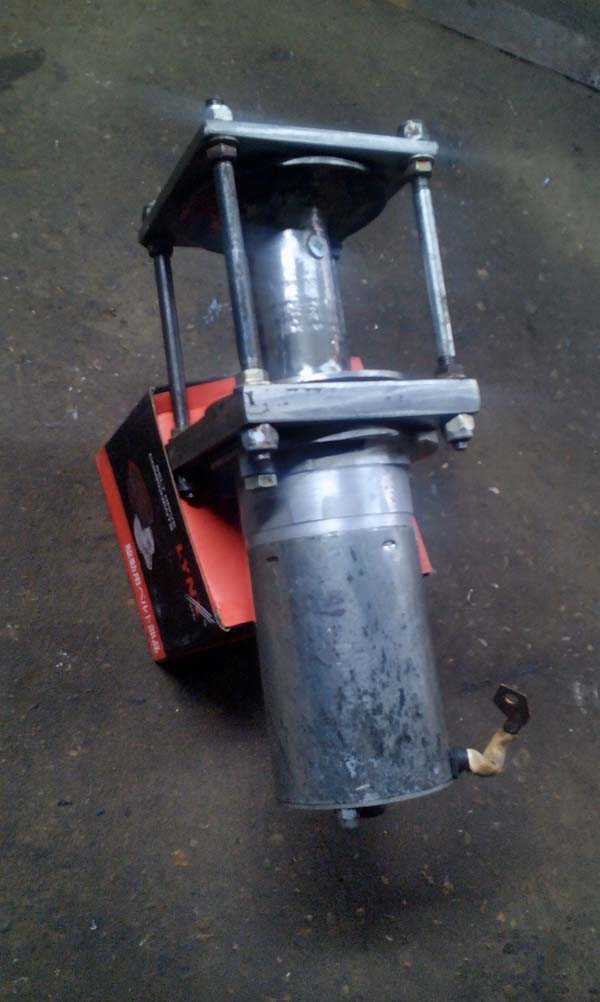

Собираем, и вот что получилось:

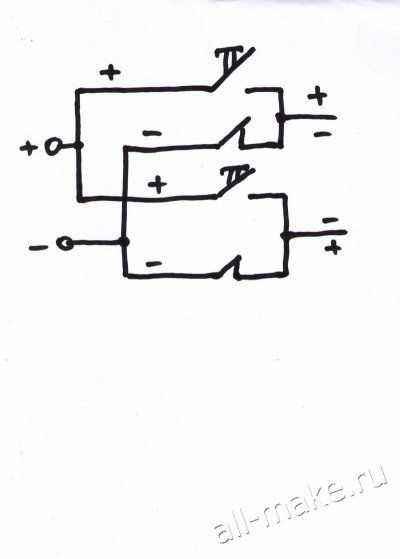

Подключение пульта управления производится по такой схеме:

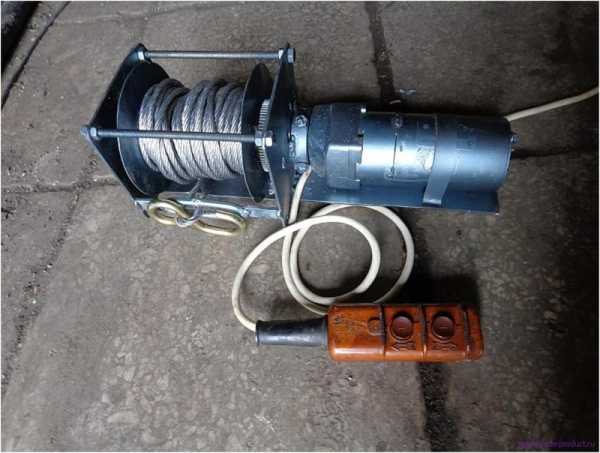

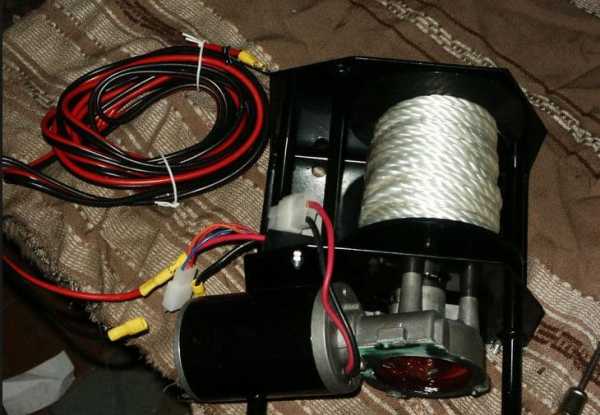

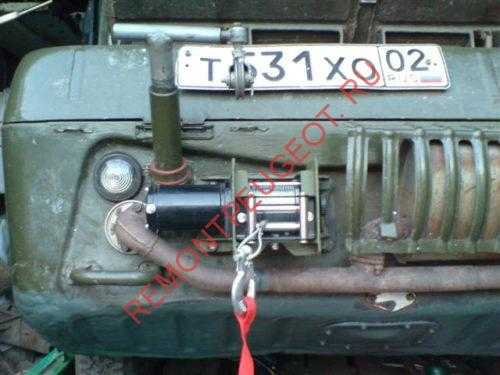

Далее все составляющие красятся, собираются и вот что получаем в итоге:

В использовании именно этой конкретной лебедки автор указывает на один нюанс в ее эксплуатации: ее нельзя цеплять напрямую к буксировочному тросу машины от которой она запитана, нужно использовать токоНЕпроводящий трос!

И еще желательно не глушить двигатель авто при работе лебедки, чтобы не посадить аккумулятор.

Как утверждает автор, лебедка испытана, работает вполне приемлемо и с оптимальными оборотами.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Лебедка своими руками электрическая, ручная, из стартера

Движение по пересеченной местности даже на внедорожнике с высокой проходимостью может создавать массу проблем. Для повышения проходимости очень часто проводится установка на автомобилях дополнительного оборудования, которое позволяет преодолевать сложные участки пути. Примером назовем лебедку. Сегодня устанавливается лебедка на УАЗ и многие другие автомобили. При желании изготавливается лебедка своими руками и устанавливается не только на Ниву, но и другие внедорожники. Стоит учитывать, что самодельная лебедка может быть предназначена для подъема груза и других целей. К примеру, есть переносные варианты исполнения, которые могут устанавливаться на колесо или другой элемент автомобиля. Рассмотрим особенности изготовления лебедки, ее виды и многие другие моменты подробнее.

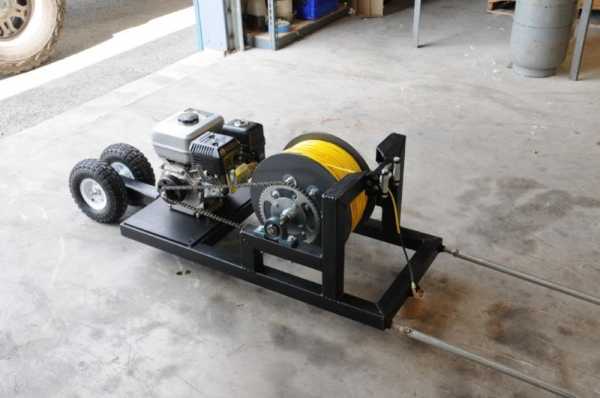

Лебедка своими руками

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
5. Самодельная таль.

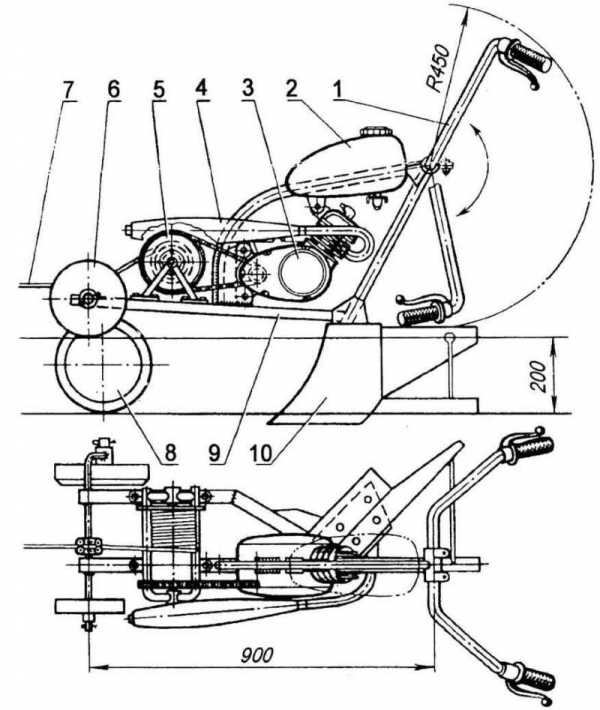

Чертеж самодельной лебедки

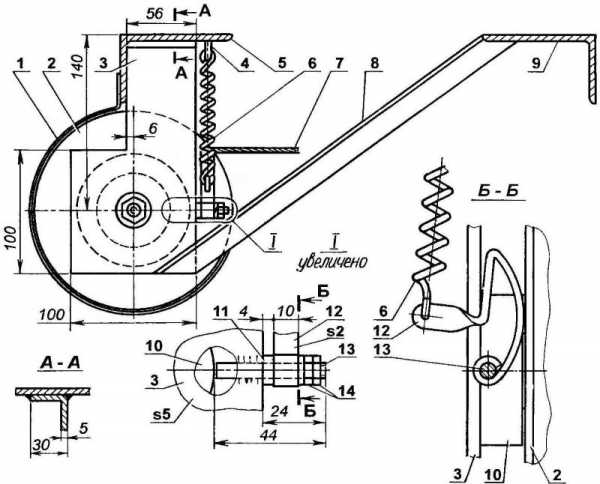

Чертеж лебедки

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

1. Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
2. Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
3. Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

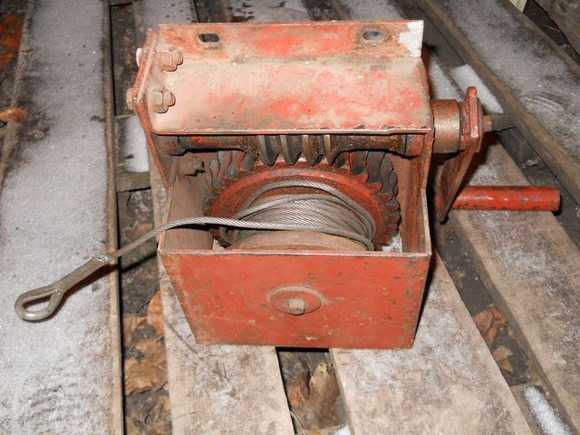

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

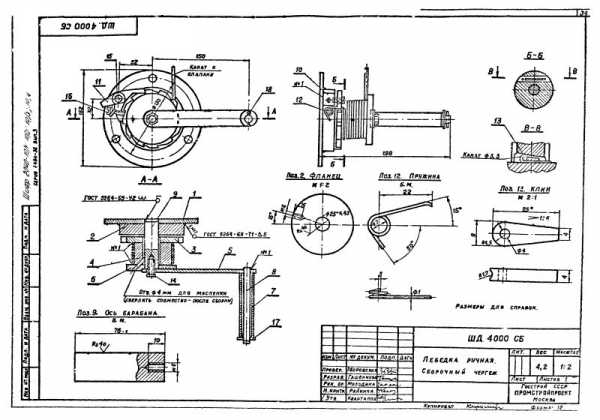

Чертеж ручной лебедки

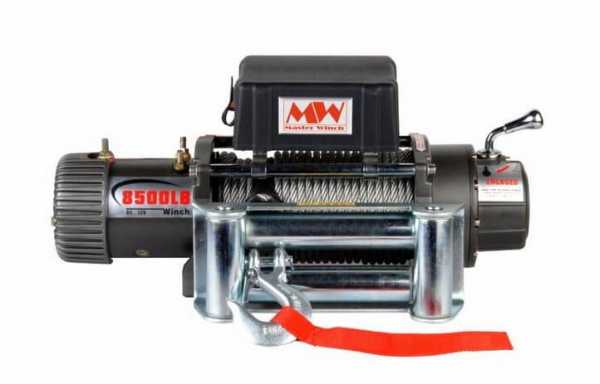

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

1. Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
2. В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
3. Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

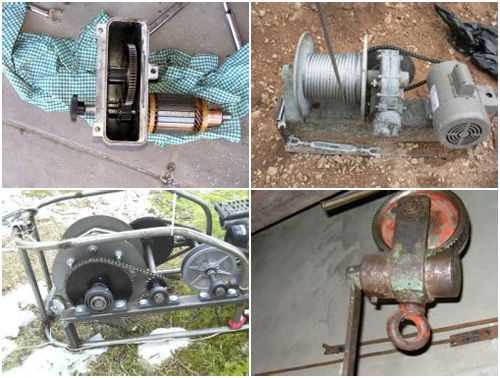

Самодельная лебедка

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

1. Барабана с тросом.
2. Механического элемента, передающего вращение барабану.
3. Гидравлического привода.
4. Масляным насосом или компрессором.
5. Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Лебедка из стартера своими руками

Довольно большое распространение получила конструкция, в которой применяется стартер для передачи усилия. Лебедка из стартера своими руками изготавливается в том случае, когда нельзя подобрать наиболее подходящий редуктор.

Рассматривая то, как сделать лебедку из стартера своими руками, отметим нижеприведенные моменты:

1. Создается шасси согласно скаченному или разработанному проекту. Соединение всех элементов проводится сваркой.
2. Изготавливается барабан. Для этого можно использовать трубу требуемого диаметра, но есть и более сложные механизмы.
3. Барабан фиксируется на валу со звездочкой, на которую будет передаваться усилие.
4. Конструкция барабана крепится на корпусе вместе со стартером.
5. Стартер соединяется с валом.
6. Проводится подключение источника питания к управляющими блоку, проверяется работа устройства.
7. Создаются защитные элементы основных механизмов. Не стоит забывать о том, что при движении по пересеченной местности на лебедку может оказываться различного рода воздействие. Качественная защита позволяет существенно продлить срок службы конструкции.
8. Лебедка устанавливается на автомобиле и проверяется в деле.

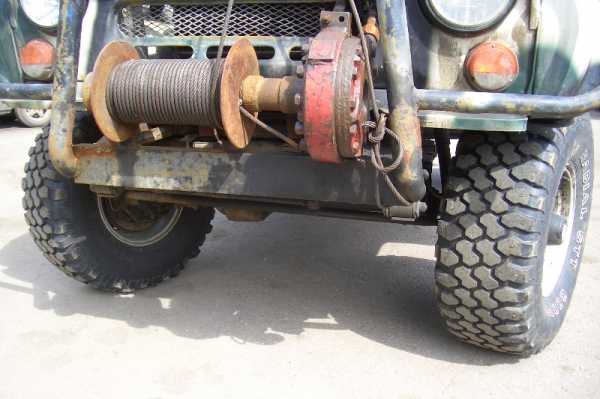

Лебедка из стартера

Самодельная лебедка из стартера характеризуется относительно небольшими габаритными размерами, а также высокой эффективностью в применении. Именно поэтому она создается чаще других конструкций.

Преимущества и недостатки самодельной лебедки

Многие автомобилисты задаются вопросом, стоит ли изготавливать лебедку из подручных материалов или лучше приобрести уже готовый вариант исполнения. Для начала отметим, что самодельная лебедка обладает нижеприведенными достоинствами:

1. Высокая ремонтопригодность. Если устройство изготовлено своими руками, то провести его ремонт будет не сложно. При этом все необходимые материалы также будет найти не сложно.
2. Низкая стоимость. Покупные конструкции обходятся довольно дорого. Лебедку изготовить самостоятельно можно при использовании подручных материалов, что существенно снижает стоимость изделия.
3. Проще провести установку на автомобиле. Самодельная лебедка изначально изготавливается под конкретный автомобиль.

Что касается покупных вариантов исполнения, то они зачастую обладают более компактными размерами и высоким показателем КПД. Многие конструкции также пригодные для ремонта. Единственным их недостатком, конечно же, является высокая цена. Кроме этого, некоторые лебедки могут устанавливаться только на подготовленное место, для чего придется изменять бампер или приобретать новый.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Лебедка из стартера своими руками (17 фото)

Лебёдка из стартера от ВАЗа: фото изготовления самоделки с описанием.

Сделал отвал для квадроцикла, чтобы чистить снег, возник вопрос как поднимать отвал, решил сделать своими руками лебёдку из стартера.

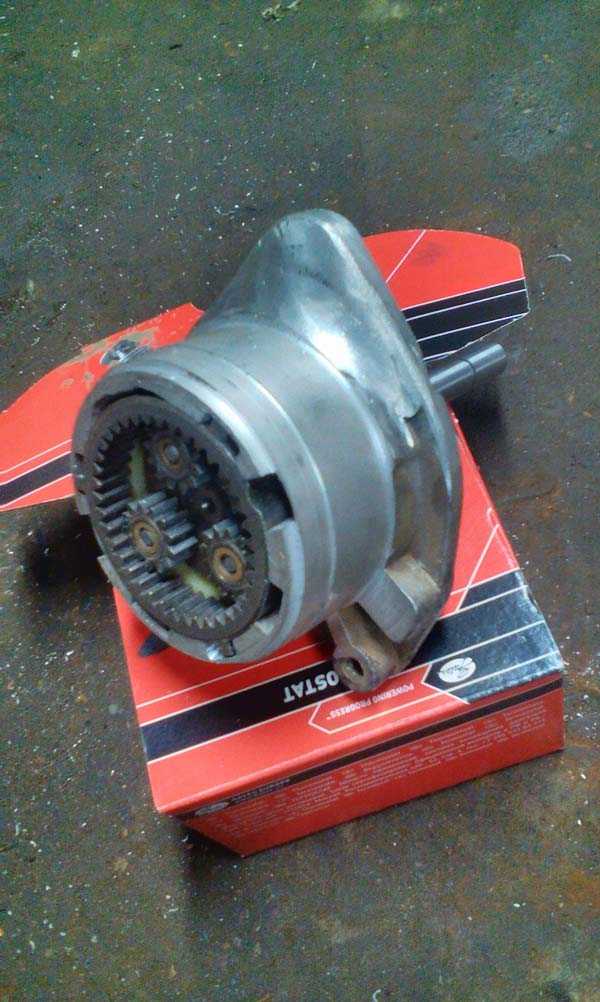

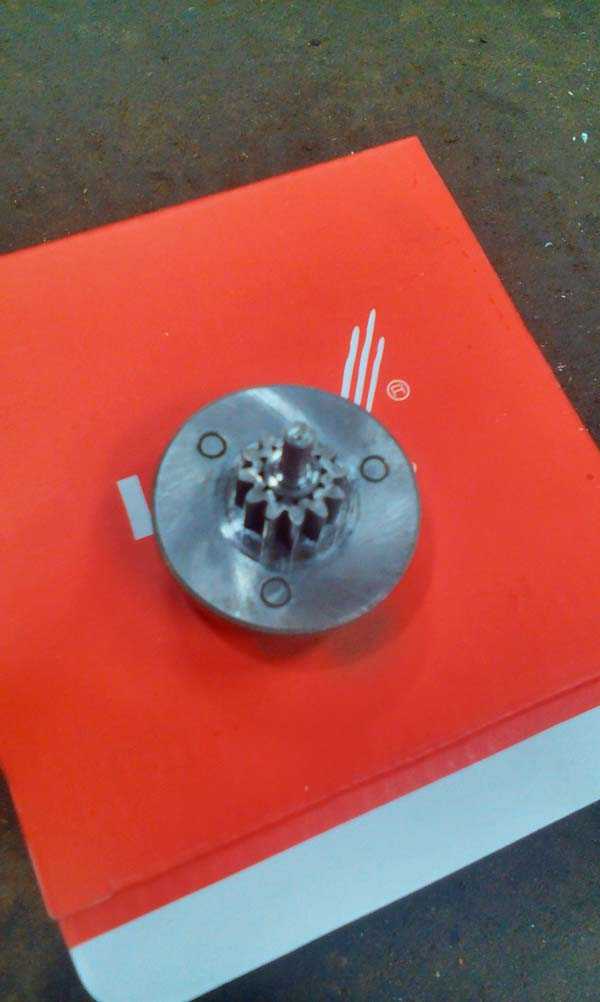

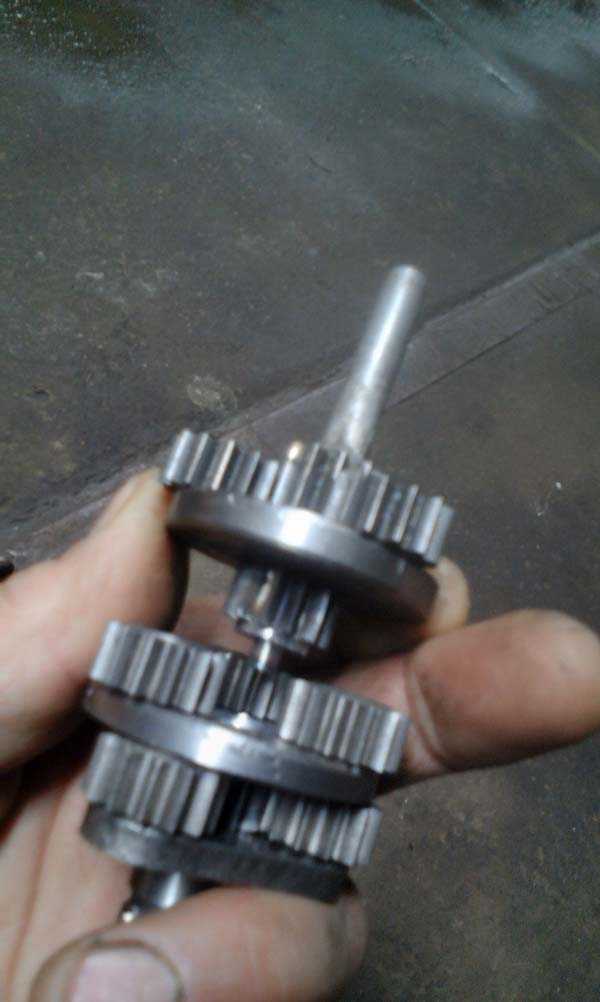

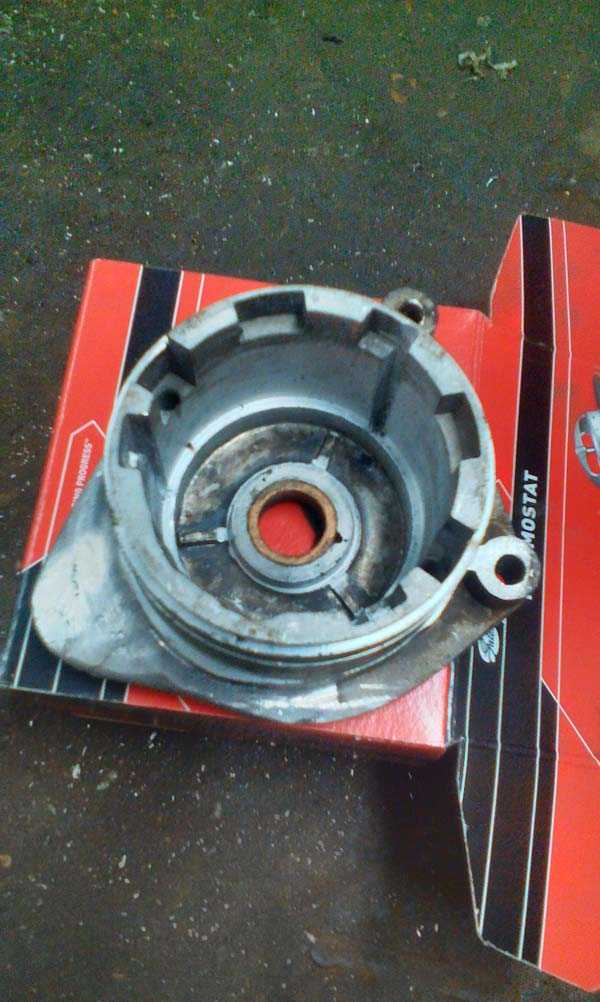

В наличии был стартер редукторный от жигулей и планетарный редуктор, дополнительно купил еще два планетарных редуктора по 650 р, доработал их и поставил в корпус стартера. Лебёдка получилась довольно мощная.

Конструкция лебёдки показана на фото.

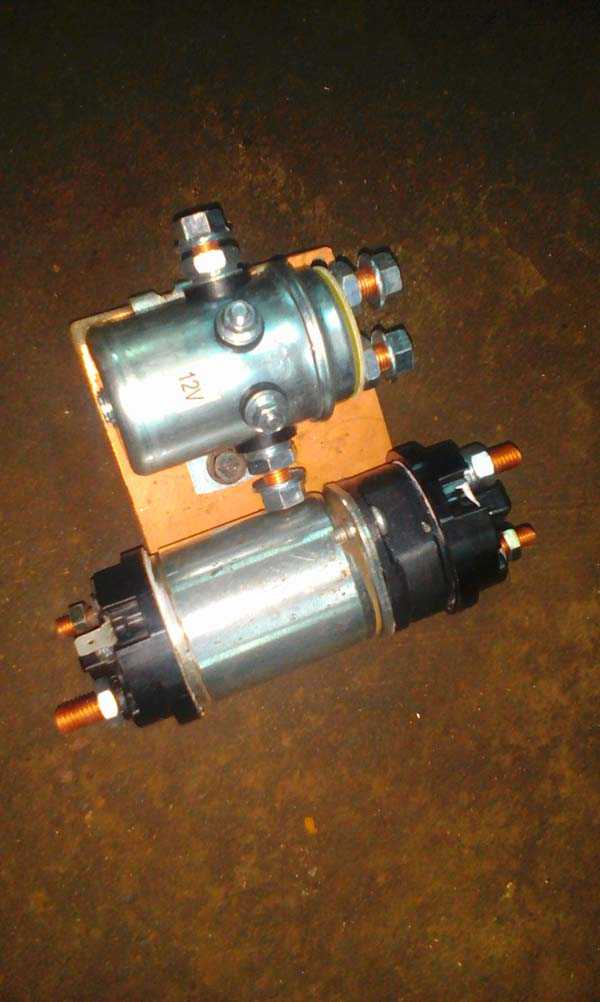

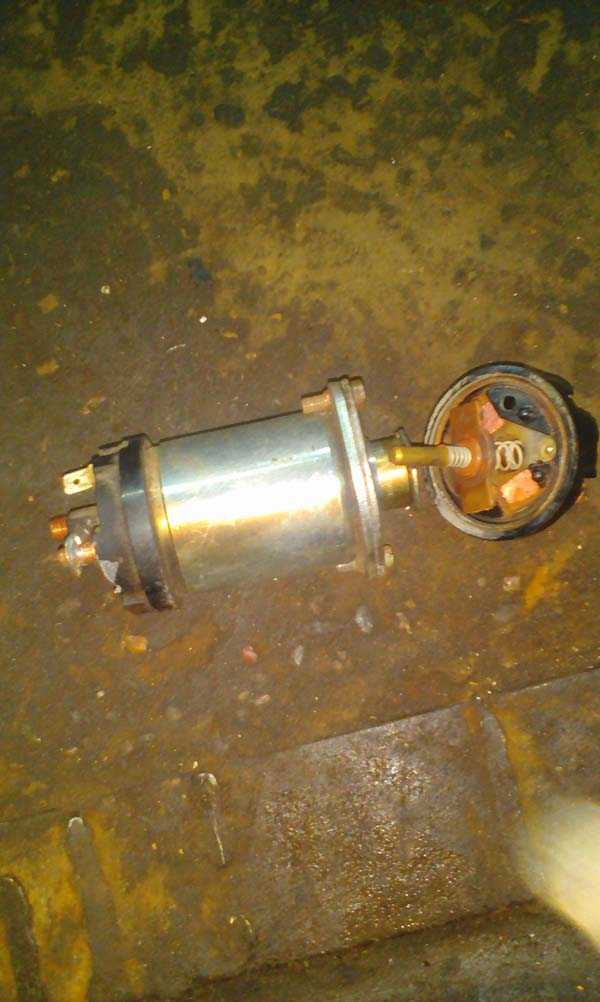

Убрал минус с корпуса, для подключения один соленоид купил, второй сделал сам, соленоид переключает полярность, поднимает и отпускает отвал с кнопки.

Двойной черной линией обозначены перемычки. Если замкнута левая катушка (пунктирная линия), то плюс идёт через левую катушку через контакты 4 и 3 и на лебёдку. Через правую катушку в этот момент идёт минус через контакты 1, 2 и 4 и на лебёдку.

Если замкнута правая катушка, то через неё идёт плюс через контакты 3 и 4. Минус идёт через левую катушку через контакты 2, 1 и 3.

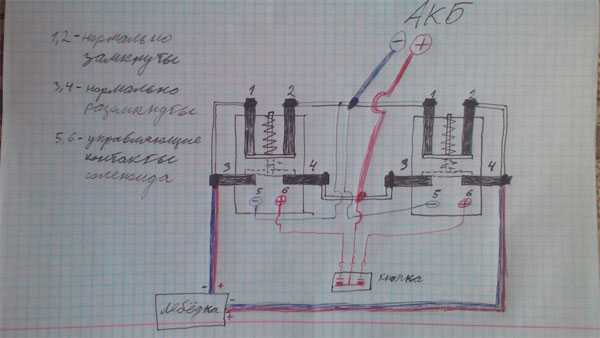

Схема подключения лебёдки.

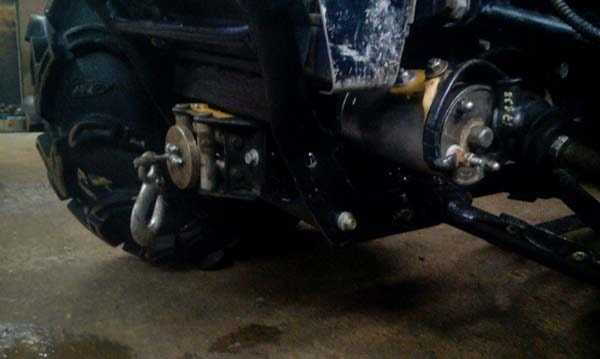

Самодельную лебёдку установил на квадроцикл.

Автор самоделки: Михаил Долгополов.

Загрузка…

sam-stroitel.com

Лебёдка из стартера (25 фото изготовления + видео испытаний)



Понадобилась лебёдка чтобы затягивать в гараж автомобили для ремонта, решил сделать лебёдку из стартера и прочих деталей что были в гараже.

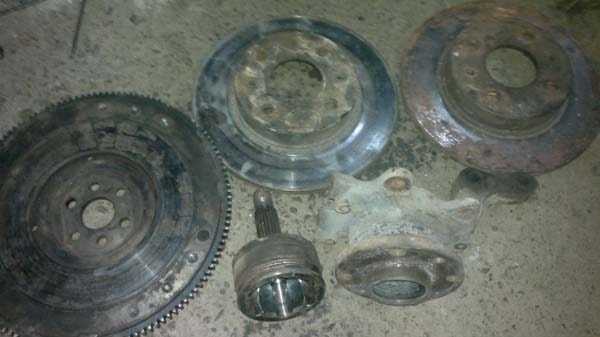

Нашёл вот такие запчасти из них и буду делать лебёдку.

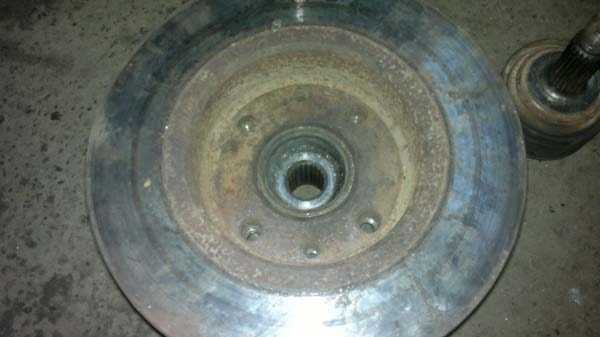

Механизм решил сделать на базе ступицы ВАЗ-2109.

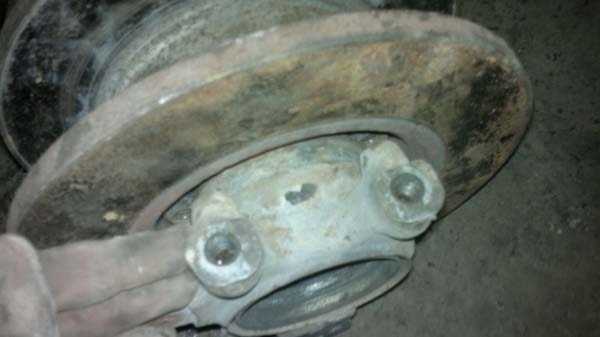

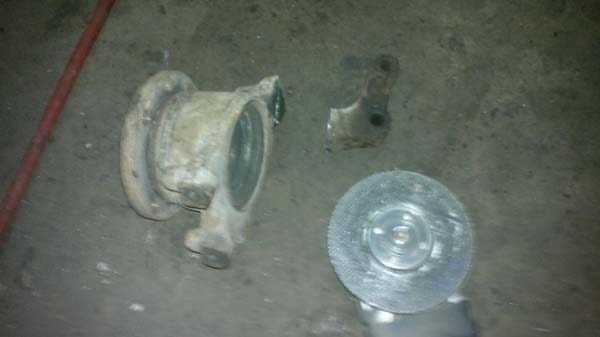

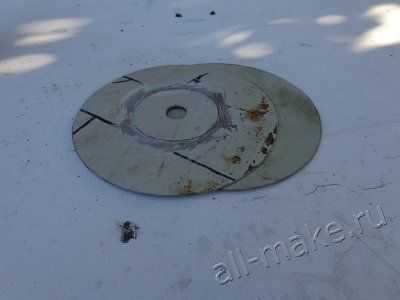

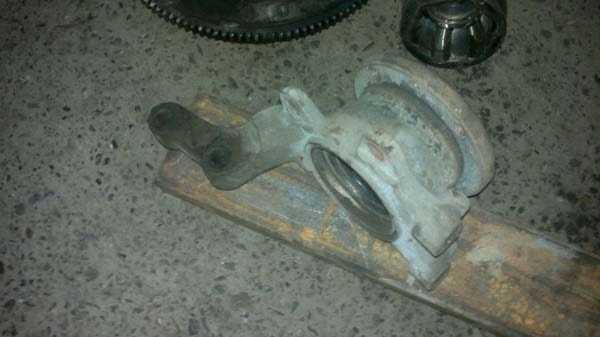

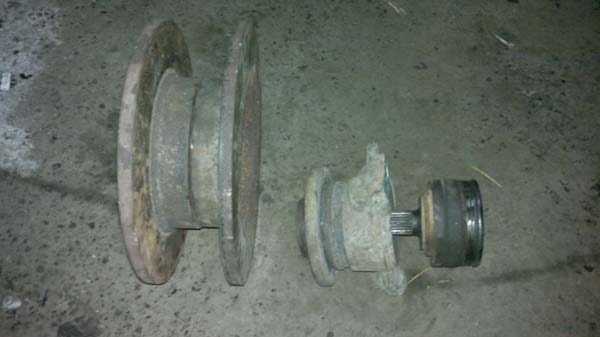

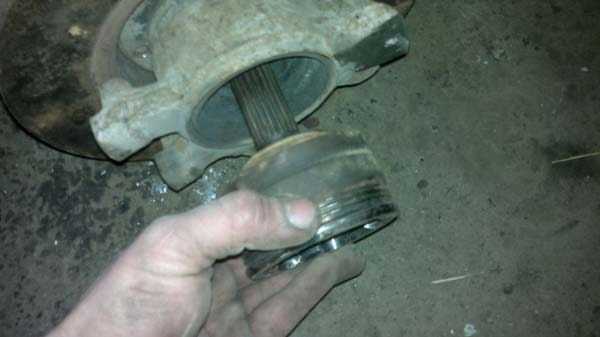

Распилил ступицу.

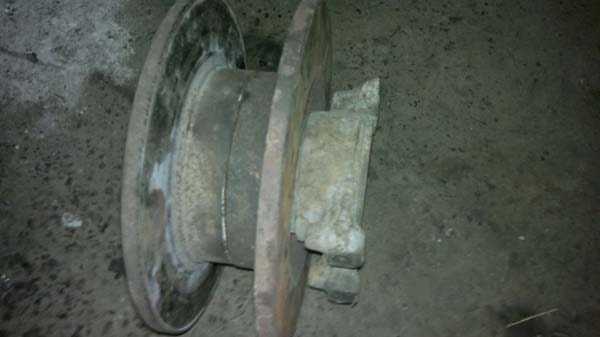

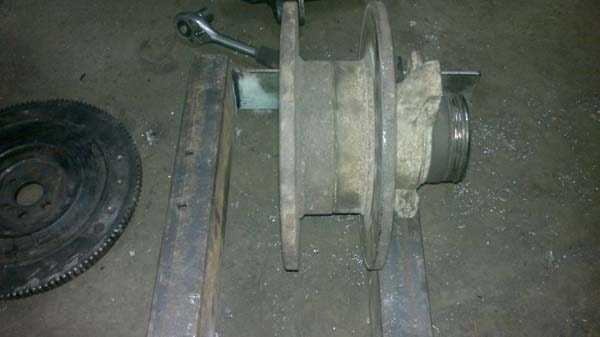

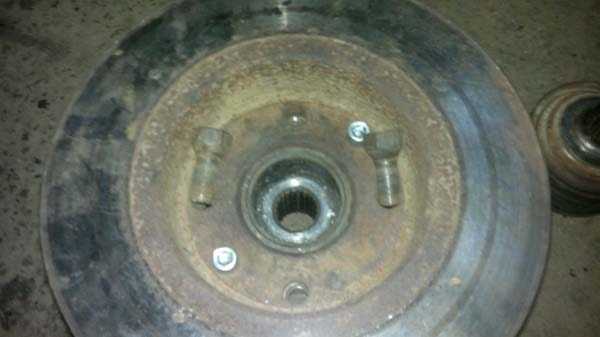

Тормозные диски будут выполнять роль барабана для троса.

На крепежные ушки буду крепить к раме лебёдки.

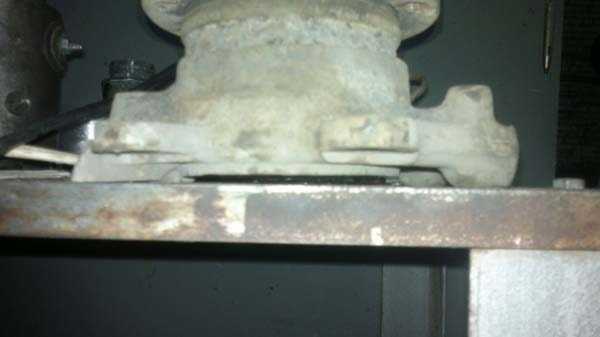

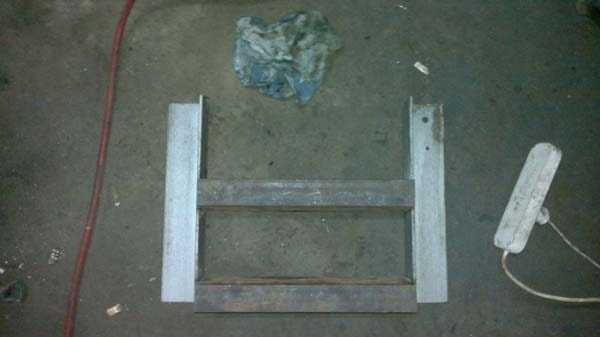

Крепим ступицу к раме, для этого просверлил на раме 2 отверстия диаметром 10 мм, расстояние между отверстиями 65 мм.

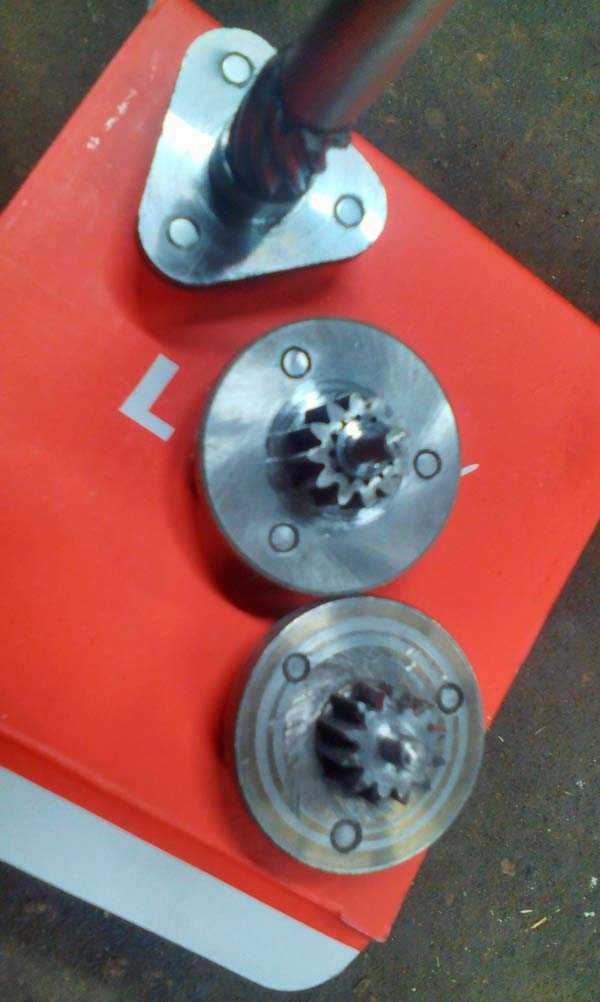

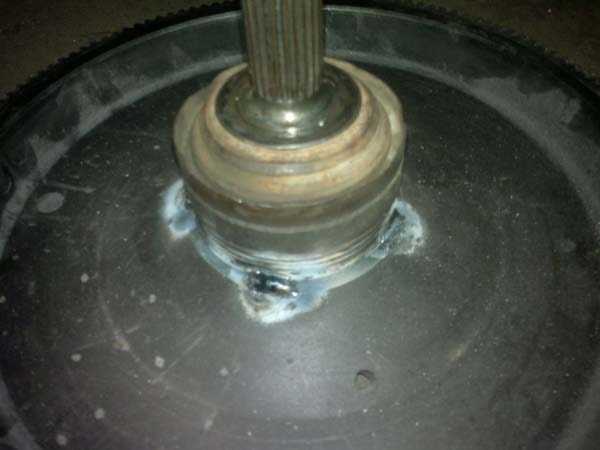

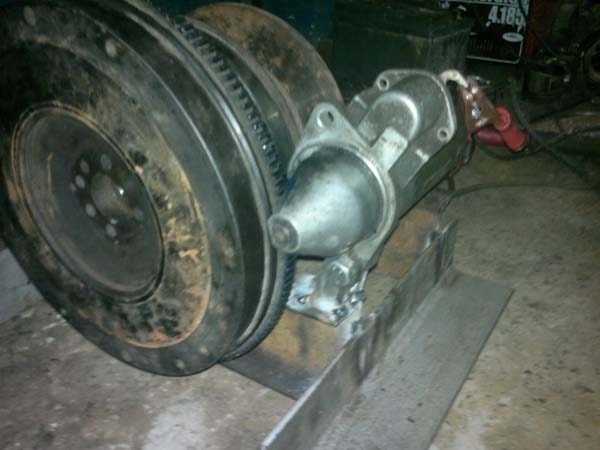

Стартер и бендикс разобрал, шестерню приварил к валу стартера на нужную длину, чтоб был полный зацеп с маховиком.

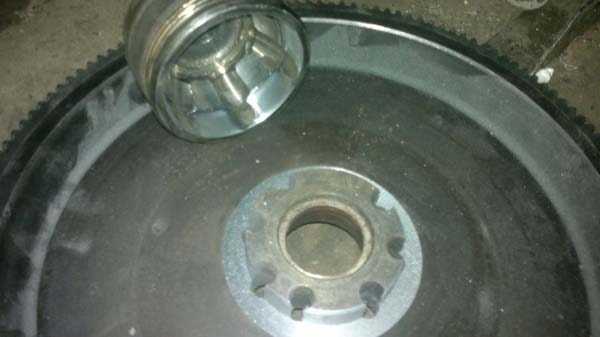

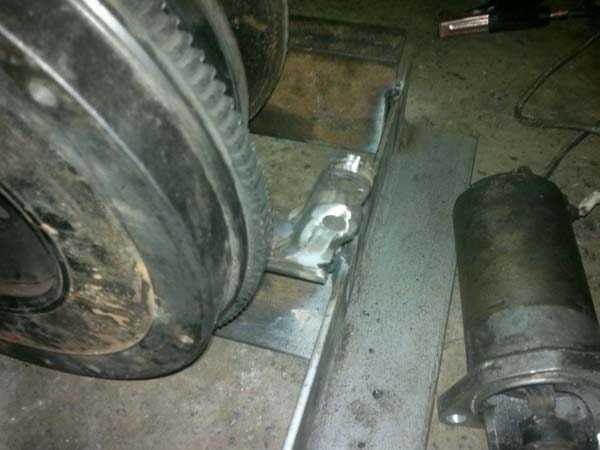

Поставил маховик от Газели, понадобилось сделать немного токарных работ.

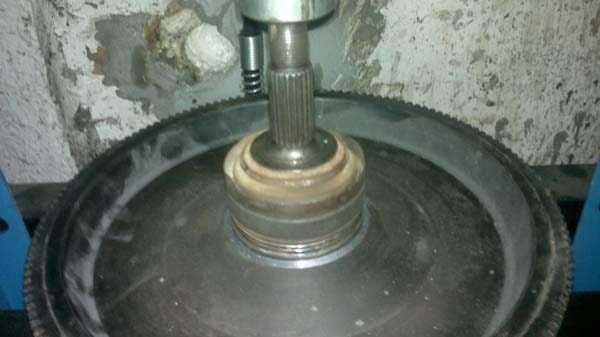

Запрессовал.

Делаю крепление стартера. За нижнюю точку опоры взял оставшуюся часть от поворотного кулака и отпилил кусочек.

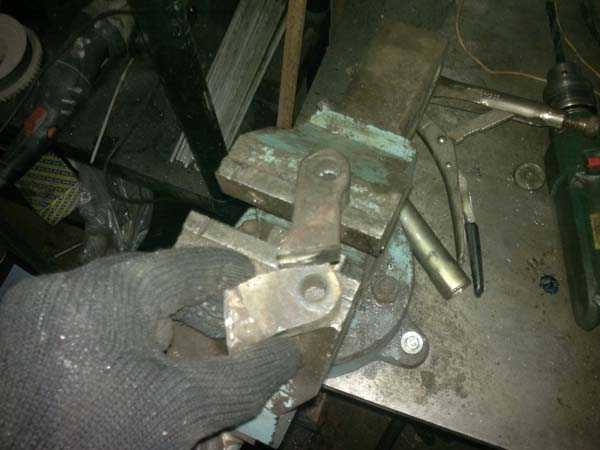

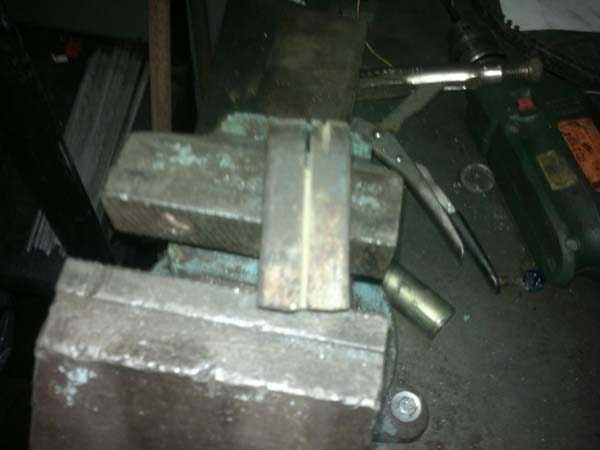

Распилил еще вдоль, чтоб получилось 2 крепления.

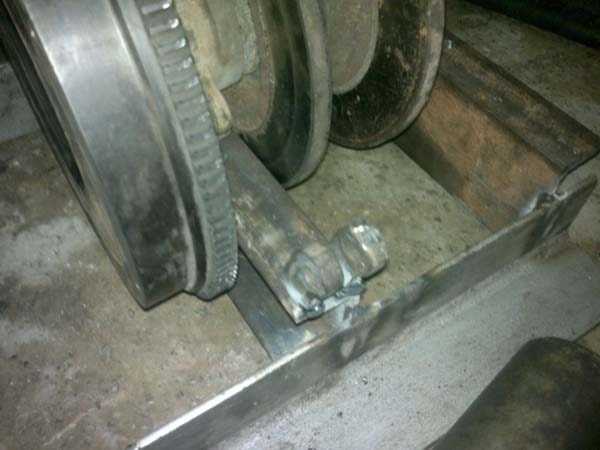

Затем эти 2 половинки прихватил сваркой к нижней части рамы.

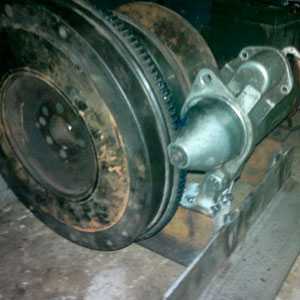

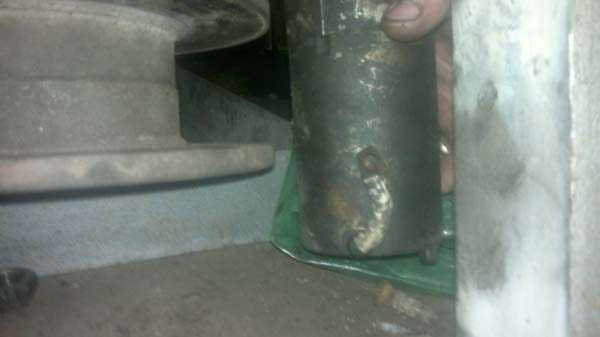

Установил стартер, подключил, крутит в обе стороны, лебёдка работает.
