Как сделать мансардную крышу своими руками – Свой дом мечты

Сооружение мансардной крыши дает возможность расширить функциональность дома и увеличить его площадь. Существует несколько вариантов конструкций крыш, которые позволяют устроить мансарду. Наибольшей популярностью среди них пользуется двускатная ломаная крыша. Ее монтаж достаточно прост, а внешний вид дома приобретает изысканность.

Разработка проекта

Мансардные крыши: виды и особенности

Строительство мансардной крыши сложно выполнить правильно без понимания характерных особенностей различных конструкций. Крыши отличаются числом скатов, углом их наклона, имеют различную форму и материал кровли. На выбор типа крыши оказывает влияние архитектурное решение строения, особенности климата, бюджет строительства и ряд других факторов. Для устройства мансарды можно использовать практически любую конструкцию крыши.

Мансардная крыша увеличивает жилое пространство дома

Мансардная крыша может быть:

  • Односкатная. Наиболее простая конструкция крыши. При сооружении мансарды имеется возможность устроить только одну полноценную стену.
  • Двускатная. Под ней без труда можно устроить мансарду. Однако полезная площадь помещения при этом будет небольшой, так как нет возможности использовать его углы.
  • Двускатная ломаная. Самый оптимальный вариант крыши для обустройства жилой мансарды.
  • Шатровая. Крыша такого типа сооружается над зданиями, имеющими квадратную форму. Она состоит из четырех одинаковых скатов.
  • Вальмовая. Устройство такой крыши подразумевает сооружение четырех скатов с заменой фронтонов скатами. Такая конструкция хорошо подходит для строительства мансарды.
  • Многощипцовая. Конфигурация такой крыши отличается сложностью.

Кроме этих видов крыш, имеется конструкция собственно мансардная крыша. При ее сооружении скат выносится далеко за пределы стен дома при помощи консольного крепления.

Специалисты считают, что для обустройства мансарды своими руками, наиболее оптимальный вариант крыши – двускатная ломанная, так как она наиболее проста в исполнении и позволяет получить просторное дополнительное помещение.

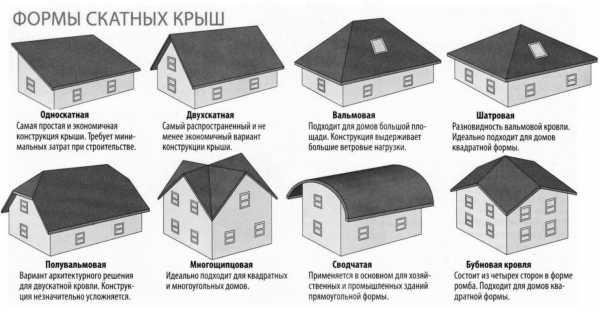

Виды крыш

Правила проектирования

В ходе разработки проекта мансардной крыши необходимо учитывать следующие факторы:

  • при выборе конструктивной схемы, материалов и элементов мансарды должно быть соблюдено единство создаваемой конструкции и основного строения;
  • организуется взаимосвязь коммуникаций со зданием-основой;
  • при выборе конфигурации помещения и окон, а также их расположения следует принимать во внимание архитектурный облик дома в целом;
  • геометрические параметры и формы крыши оказывают большое влияние на визуальное восприятие мансардного этажа;
  • при сооружении крыши с большим углом ската требуется ответственно подходить при выборе материала кровли, а также организации тепло-, шумо- и гидроизоляции;
  • если строительные работы не предусматривают отселения жильцов, то их проведение требует создания максимально безопасных условий.

Для безопасной эксплуатации мансарды в противопожарном отношении необходимо придерживаться следующих требований:

  • в случае совпадения функционального назначения основного здания и мансарды в качестве пути эвакуации используется лестница, ведущая на мансарду;
  • если функции здания-основы и мансардного помещения разные, то следует предусмотреть специальные коммуникации, которые могут располагаться как внутри, так и за пределами дома.

Расчет кровли

Для определения потребности в кровельном материале, а также материалов для утепления, создания паро- и гидроизоляции, требуется вычислить площадь поверхности крыши мансарды. Сложности могут возникнуть при проведении расчетов крыши, которая имеет ломаную форму или сложную конфигурацию. В этом случае следует изобразить ее схематично и разбить поверхность на геометрические фигуры простой формы. После этого определяются площади этих фигур и суммируются.

При определении угла наклона ската во внимание принимается:

  • Материал кровли. Как правило, производитель дает информацию о характеристиках материала и допустимых углах наклона, при которых допускается его эксплуатация.
  • Условия климата. Этот параметр значительно влияет на величину ската. С увеличением угла наклона крыши возрастает парусность конструкции, и ветровая нагрузка возрастает. В жарком и засушливом климате угол наклона крыши уменьшают.
  • Назначение. Мансарда в нашем случае – это жилое помещение, поэтому следует принимать такое конструктивное решение крыши, чтобы оно удовлетворяло требованиям, предъявляемым к жилью. Угол наклона должен быть таким, чтобы расстояние от балки перекрытия до верха крыши составляло минимум 2,5 м.

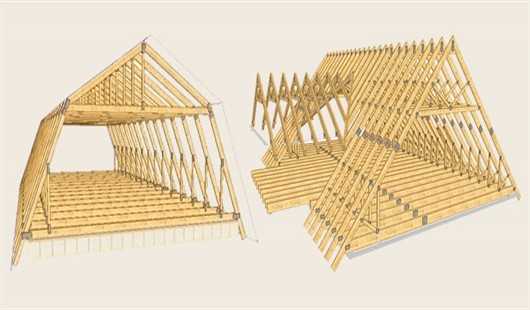

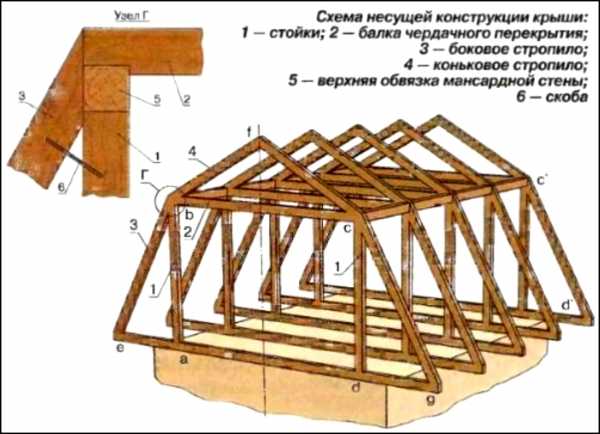

Основные элементы стропильной системы

Стропильная система мансардной крыши, по сути, представляет собой каркас, на который воздействуют усилия, создаваемые атмосферными осадками и собственной массой. Основная задача этой конструкции заключается в равномерной передаче нагрузок несущим стенам.

Все типы двускатных крыш состоят из одинаковых элементов:

  • Мауэрлат. Представляет собой опорный брус, который располагается в горизонтальной плоскости на несущих стенах и воспринимает все нагрузки. Он может крепиться по центру стены или по ее краю.
  • Стропильные ноги. Эти детали служат основой всей крыше. Монтаж этих элементов осуществляется под углом, который соответствует скату. При этом один конец имеет упор в мауэрлат, а другой – в коньковый брус.
  • Коньковый брус. Этот элемент необходим для фиксации стропильных ног и располагается на вершине крыши.

При монтаже этих деталей формируется простейшая конструкция мансардной крыши дома с небольшой площадью. Ширина такого сооружения не может превышать шести метров и требует использования брусьев большого поперечного сечения.

Составные части крыши

Для создания дома с более широким пролетом необходимы следующие детали:

  • Ригель. Он необходим для уменьшения распирающих усилий. Брус, из которого выполняется растяжка, фиксируется между стропильными ногами. При перемещении высоты крепления увеличивается его сечение.
  • Стойка. Этот брус необходим для опоры в вертикальной плоскости. Вверху он крепится под коньком или посередине стропила, внизу – имеет опору на внутреннюю перегородку или затяжку, если внутренние стены отсутствуют.
  • Подкос. Он необходим для поддержания стропильной ноги и монтируется под углом к ней. Опорой подкосу служит стойка или несущая стена.
  • Лежень. Эта деталь имеет функцию, подобную той, что выполняет мауэрлат, только на внутренних опорах для монтажа вертикальных опор.
  • Схватка. Представляет собой горизонтальный брус, расположенный между двумя вертикальными стойками.

Технология строительства

Устройство мауэрлата

При строительстве дома из дерева мауэрлатом служит верхний венец стены. Во всех остальных конструкциях мауэрлат является отдельной деталью крыши. Для его монтажа еще на стадии возведения стен происходит заливка бетонным раствором шпилек или анкеров с шагом минимум два метра. При монтаже мауэрлата к стенам, выполненным из кирпича, можно использовать в качестве крепежа скобы.

Важно: обязательно до монтажа мауэрлата на верхней части создается слой гидроизоляции. Его можно создать из рубероида, сложенного в два слоя.

Возведение опорной конструкции

На следующем этапе сооружения мансардной крыши устанавливают балки перекрытия. Материалом этой детали служит, как правило, брус сечением 200х200 мм. Монтаж брусьев происходит с опорой на мауэрлат или выемки в стене, которые выполняются в виде кармана.

Процесс начинается с укладки крайних балок с выравниванием их по уровню. После этого между ними натягивается шнур, который служит ориентиром для монтажа промежуточных брусьев. Если технология предполагает укладку в карманы, то края балок обрабатываются с помощью битумной мастики и оборачиваются рубероидом в два слоя.

Совет: наиболее оптимальным принято считать шаг равный 600 мм. Это позволит не делать подрезку плит утеплителя перед созданием слоя теплоизоляции.

Установка стропильных ног

Надежность конструкции мансардной крыши во многом зависит от правильности монтажа стропильной системы. Порядок выполнения работ на этом этапе заключается в следующем.

Установка стропильных ног

На каждой из балок монтируется вертикальная стойка, которая выполняется из бруса сечением 150х150 мм. Затем устанавливаются прогоны из доски размерами 50х150 мм. На них укладываются ригели, материалом для которых служит доска сечением 50х200 мм. В сборе конструкция из этих элементов выглядит как параллелепипед, который является каркасом жилого помещения мансарды.

Далее устанавливаются наслонные стропила. Их делают из бруса с поперечным сечением 50х150 мм.

Рекомендуется перед этим подготовить шаблон. Для этого доску с небольшой толщиной прикладывают одним концом к мауэрлату, а другим – к прогону. В соответствии с конфигурацией линии пересечения размечают и выпиливают шаблон, по которому ведется крой стропил.

После этого производится разметка центра крыши. Это необходимо для монтажа висячих стропил. Для получения требуемой формы верхних концов стропил подготавливают шаблон, который выполняют из доски.

При помощи металлических пластин осуществляется их фиксация по центрам. Для укрепления нижних стропил используются подкосы, материалом которых служит доска размерами 50х150 мм. В завершении зашиваются фронтоны.

Устройство обрешетки

Конструкция обрешетки зависит от кровельного материала, используемого для сооружения мансардной крыши. Если применяется металлочерепица или профнастил, то сооружают разреженную обрешетку, при монтаже рулонных материалов – она выполняется сплошной.

Устройство обрешетки

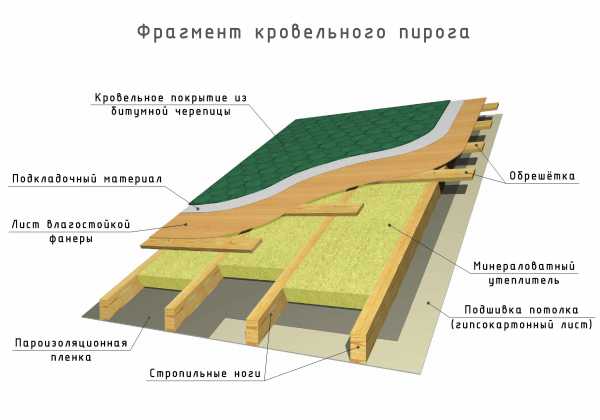

Кровельный пирог и другие элементы

Без качественной гидроизоляции невозможно создать надежную мансардную крышу. В большинстве случаев материалом гидроизоляции служит диффузионная мембрана. Монтаж ее осуществляется снизу и обязательно должен предусматривать нахлест, величина которого зависит от угла наклона ската. Для фиксации пленки используются специальные скобы. Сверху мембраны устраивается контробрешетка, на которой крепится материал кровли.

Важно: в ходе монтажа пленки не следует допускать натяжения. Правильный ее монтаж предусматривает небольшое провисание, чтобы обеспечить вентиляцию пространства под кровлей.

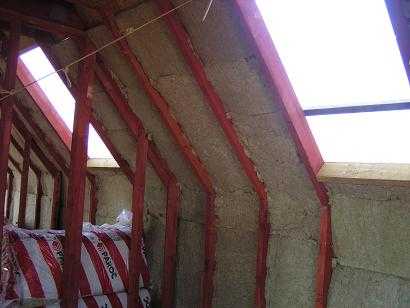

Теплоизоляция мансардной крыши, чаще всего, устанавливается внутри помещения. Для этого укладывают теплоизоляционный материал, который прикрепляется к стропилам проволокой.

Совет: для создания теплоизоляции наиболее подходящим материалом является минеральная вата. Ее можно уложить максимально плотно между стропил, чего нельзя достичь при использовании пенопласта. Таким образом, не допускается возникновение мостиков холода.

При устройстве мансардной крыши обязательно должна предусматриваться пароизоляция. Для этого сверху минеральной ваты натягивают изоспан так, чтобы фольга была обращена в помещение. После этого создается контробрешетка, чтобы была возможность обшить поверхность. Такая конструкция позволяет создать требуемый уровень вентиляции.

small-house.ru

Как сделать мансарду на крыше

Мансардная крыша позволит расширить жилую площадь дома. Вы не только сэкономите пространство, но и потратите меньше финансов на строительство дома. Общая площадь строения становится намного больше, а размеры фундамента и крыши остаются те же. Технология монтажа двускатной ломаной крыши не отличается особой сложностью и нуждается только в тщательном расчете и проектировании. В данном материале мы поэтапно рассмотрим как сделать мансарду на крыше.

Разработка проекта

Площадь мансарды можно увеличить за счет правильного излома скатов под разными углами на одном или нескольких уровнях. При этом следует учесть, что ломанная конструкция мансардной крыши будет намного тяжелее чем обычная двускатная крыша. Если вы строите новый дом, при проектировании необходимо заложить более прочный фундамент и стены дома. Делая реконструкцию старого здания, нужно тщательно обследовать основание и состояние несущих стен.

Обратите внимание! Нельзя допускать погрешности при подборе параметров, составляющих стропильной системы, и проведении расчетов, чтобы избежать разрушений стен дома и самой конструкции крыши во время эксплуатации дома. Доверьте этот подготовительный этап работ профессионалам.

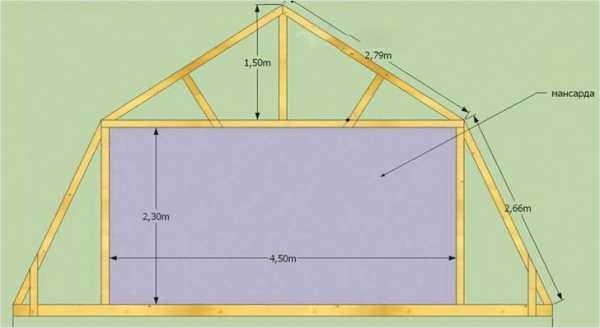

Устройство каркасно-ломанной крыши

Расчеты мансардной крыши проводятся с учетом СНиП раздела «Нагрузки и воздействия». Размеры помещения зависят от выбранного угла наклона скатов крыши. Для устройства жилой комнаты необходимо сохранить высоту потолка не ниже 220 см. Ломаная конструкция крыши дает возможность максимального использования потолочного перекрытия с нужной высотой помещения.

Нижние стропила устанавливаются под углом в 60 градусов и более. На выбор угла наклона влияет предпочтение владельцев дома, расположение здания в определенной сейсмической зоне и другие факторы.

Элементы крыши

Элементы мансардной крыши

При проектировании мансардной крыши дома учитываются выбранные для строительства материалы. Конструкция крыши в разрезе напоминает многослойный пирог с начинкой разного предназначения. Давайте посмотрим из чего состоит кровельная система:

  • На стропильную систему укладывается слой гидроизоляционного материала.
  • Вторым слоем идет материал пароизоляции.
  • Для жилых помещений необходимо уложить слой утеплителя.
  • Завершает конструкцию кровельный материал.

От того какой утеплитель будет выбран для мансарды зависит шаг стропил. Чтобы не было обрезков и перерасхода материала стропила устанавливаются на расстоянии равном ширине или длине плит материала.

На устройство обрешетки влияет выбор кровельного материала. Это может быть разреженная обрешетка с разным шагом или сплошная.

Инструменты и материалы

Используемые для обустройства мансардной крыши материалы должны быть обработаны средствами против гниения, для влагоустойчивости и против возгорания.

Используемая древесина и другие материалы должны соответствовать санитарным требованиям и быть экологически чистыми.

Для возведения стропильной системы мансардной крыши вам понадобятся:

  • Молотки и топоры.
  • Плотницкие ножницы и ножовки.
  • Отвес и уровень.
  • Рулетка и отожженная проволока.
  • Крепежные детали.
  • Необрезная доска.
  • Доска размером в 159 на 50 мм.
  • Брус с поперечным сечением в 100 на 50 мм.

Инструмент выбирайте качественным и тогда работы по монтажу стропильной системы будут проведены намного быстрее и качественней.

Устройство мауэрлата

Основанием любой системы стропил выступает мауэрлат. В качестве опоры по периметру здания используют толстую доску или хорошего качества брус. При проектировании двускатной ломаной крыши мауэрлат устанавливают на стены здания имеющие больший размер. С помощью уложенного на верху стены бруса весь груз стропильной системы с кровельным материалом равномерно передается на стены и основание строения. Кроме этой функции, мауэрлат выполняет функцию прочного крепления всей системы стропил.

В верхнем поясе стены из камня или блоков специально делают монолитный железобетонный пояс с вложенными вертикальными металлическими шпильками, предназначенными для прочной посадки мауэрлата. В кладку стены из кирпича вмуровывают отожженную проволоку. Для установки мауэрлата в верхнем венце деревянного строения используют нагели, сделанные из дерева. Также необходимо уложить надежный гидроизоляционный слой на верхний брус несущей стены.

Крепление стропильной ноги к мауэрлату

Если стропильные ноги запроектированной крыши будут упираться в верхний пояс несущей стены специально сделанным вырезом или скошенным под определенным углом концом, необходимо устанавливать мауэрлат. В том случае, когда ширина помещения практически равняется размеру стены, стропильные ноги будут упираться в вынесенные за пределы здания опорные балки. Такие опорные балки укладываются по всему периметру здания поперек длинной стороны строения. Они должны быть прочными и качественно обработанными специальными средствами защиты. Обычно число опорных балок ровняется числу собранных стропил. Для крепления балок на стену используют такие же крепежи, как и для мауэрлата. Обязательно укладывается гидроизоляционный слой.

Обратите внимание! Крепление опорных балок и мауэрлата к стене должно быть выполнено с особой тщательностью, чтобы избежать смещения всей кровельной системы во время сильных порывов ветра и обильных осадков.

Опорная конструкция

Монтаж ломаной крыши мансарды начинают с установки опорных стоек. Устанавливаются опоры параллельно оси здания и напротив друг друга. Расстояние между противоположными опорами должно быть таким как запроектированная ширина мансарды.

Сначала на фронтонах делается монтаж арок П-образной формы. Арочная система состоит из двух опор, для соединения которых используется горизонтальная перемычка. Чтобы арочная конструкция получилась прочной, для опор и перемычек нужно выбирать брус, по сечению равный ширине уложенной на потолочное перекрытие опорной балки. Рассмотреть узлы соединения вы можете на представленной внизу схеме. (схема крепления конструкции).

Обратите внимание! Все стойки крепятся строго вертикально, а перемычки должны располагаться горизонтально. Для проверки правильного монтажа используются отвес и уровень.

Точно также делается монтаж следующей арки на противоположный фронтон. Обязательно сделать нивелировку установленных элементов стропильной системы. От П-образной арки на одном фронтоне протягивается веревка к конструкции на другом фронтоне. Проверить расположение шнура, оно должно быть только горизонтальным. Если обнаружена ошибка, одна из арок снимается и подгоняется до нужного размера. Снова делается проверка.

Шнур оставляют и по нему устанавливаются промежуточные конструкции. Количество П-образных арок ровняется количеству стропил, рассчитанных в проекте. Расстояние между двумя опорными стойками равно шагу стропильных ног. Все установленные стропила своей верхней частью должны быть прикреплены к верхней части опорной стойки. Именно такое крепление позволяет достичь запроектированной жесткости всей системы стропил крыши, используемой для обустройства мансарды.

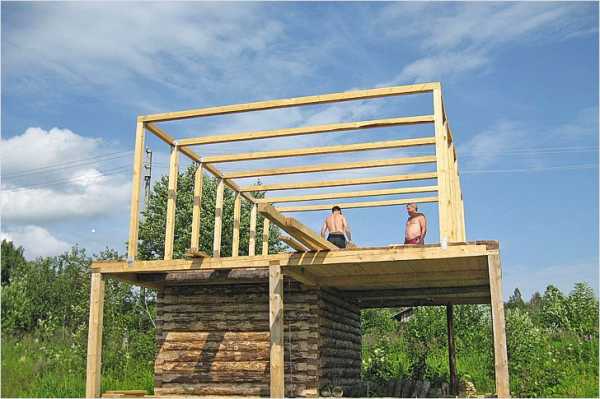

Установка стоек

Для крепления стоек П-образной арки к балке применяют шиповые соединения, большие гвозди или скобы, сделанные из металла. Представленное в конце статьи видео поможет вам лучше разобраться в креплении отдельных элементов стропильной системы мансардной крыши. Установленные на стойки раскосы помогут им сохранить вертикальное положение во время эксплуатации здания.

Обратите внимание! П-образные арки соединяют друг с другом в горизонтальной плоскости перемычками, располагая их параллельно уложенному мауэрлату.

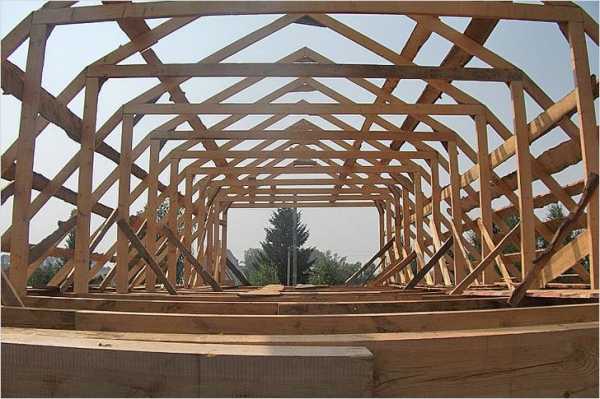

Подъем и крепление стропильных ног

Монтаж стропил

Наступил момент поговорить о установке стропильных ног будущей системы стропил. Ломаная конструкция изготавливается из стропильных ног, расположенных на разных уровнях и несущих разную нагрузку.

Стропила нижнего уровня

Стропила первого уровня крепятся внизу к поперечной опорной балке или мауэрлату. К опорным стойкам установленной арки крепится верхний конец ноги. Угол крепления зависит от размещения стоек. Чем ближе к центральной оси здания находится стойка, тем меньше угол крепления стропила. При размере мансарды практически равной ширине дома угол крепления приближается к показателю — 90 градусов. Установка стропил начинается со сторон обоих фронтонов.

Подрезание элемента конструкции с обоих сторон делается под таким углом, чтобы достичь плотного прилегания края к стойке и нижней опоре. В тех случаях, когда проект крыши дома предусматривает свес скатов крыши, срез в нижней части элемента имеет несколько другую форму. Посмотрите, как сделан срез и как устанавливается нога на мауэрлат на картинке, расположенной внизу. Для крепления используются скобы или гвозди.

Обратите внимание! Чтобы соединение стропила первого уровня и опоры было более прочным, в качестве дополнительного крепления нужно использовать обожженную проволоку.

Сделать монтаж всех элементов первого уровня конструкции и продолжить установку системы переходом на фронт работ второго уровня. Если ширина потолочного перекрытия больше 8 метров, нужно устанавливать коньковый брус. Он поможет распределить все виды нагрузок на каркас крыши равномерно. Для монтажа конька на фронтонах в месте прохождения оси здания строго вертикально крепятся большие стойки. Между двумя большими опорами горизонтально укладывается коньковый брус. Обязательно правильность монтажа проверяется уровнем.

От того, как правильно будет установлена высота укладки конька, зависит наклон верхних стропильных ног конструкции. Второй уровень элементов системы верхней частью крепится к коньковому брусу, а основание ноги соединяется с верхом арочной конструкции. Для качественного крепления торцы стропильных ног срезаются под углом.

Верхняя часть стропильной системы ломаной мансардной крыши может иметь вид похожий на букву Л. В этом случае парные стропильные ноги вверху соединяются между собой встык или врубкой в полдерева. Для соединения встык используются металлические или деревянные накладки. Для врубки понадобятся болтовые соединения.

Первая пара стропильных ног подгоняется наверху. Потом снимается вниз и по ней крепятся остальные стропильные ноги. Готовые конструкции поднимаются наверх и крепятся. Монтаж верхнего уровня начинают с крайних стропил. После установки каждой пары делают нивелировку.

Готовая нижняя часть конструкции

Наступает момент последнего этапа установки мансардной ломаной крыши. На готовую стропильную систему устанавливают обрешетку и укладывают слой гидроизоляционного материала. Потом делают вентиляционный просвет и укладывают подготовленное кровельное покрытие.

Внутри стропильной системы сначала укладывается слой теплоизоляционного материала, а затем укрывается вся система слоем пароизоляционного материала. Наступает момент, когда можно делать внутреннюю обшивку мансарды. Материал для обшивки выбирается по личному предпочтению или согласно составленному дизайнерскому проекту оформления всего здания.

Во время строительных работ могут возникать дополнительные вопросы. Узнать ответы вы сможете прочитав другие статьи на нашем сайте.

Видео

Рекомендуем посмотреть видео об устройстве мансардной крыши:

Последняя редакция: 03.12.2014 Автор: Максим Викторович

kryshasvoimirukami.ru

Как сделать, построить мансардную крышу своими руками

Мансарда – превосходное решение для расширения жилой площади дома. Это возможность обустроить отдельные комнаты своим взрослеющим детям, сделать уютный и тихий рабочий кабинет, творческую студию. Да и просто ради удовольствия первым увидеть солнце, и последним прощаться с ним стоит приложить усилия, и построить мансарду! А поскольку основной конструктив мансарды – крыша, задача сводится в основном к одному вопросу: как сделать мансардную крышу своими руками.

Содержание
1. Основные виды крыш, подходящие для устройства мансарды.
2. Особенности возведения мансардных крыш.
3. Мауэрлат для мансардной крыши своими руками.
4. Стропильная система мансардной крыши.
5. В заключении об устройстве мансардной крыши.

Основные виды крыш, подходящие для устройства мансарды

1. Двухскатные. Конструктив крыши в данном случае напоминает букву «А». Преимущество этого варианта в простоте изготовления. Стропильная система имеет простые узлы соединения элементов силовой конструкции крыши. Главный недостаток при значительных размерах, небольшое «рабочее» пространство. Из-за особенностей конструктива трудно эффективно использовать пространство в местах сопряжения пола и наклонных стен.

2. Ломаные. Двухскатные крыши с изломом. Преимущество: значительное мансардное пространство, частично вертикальные стены, сравнительно короткие стропильные элементы. Недостаток: большее количество узлов соединения элементов конструкции крыши (рис.1).

3. Вальмовые. Четырёхскатные крыши. По конструкции – две трапеции, соединённые по коньку и два торцевых ската, берущих начало от концов конька. Преимущество: равномерное распределение ветровых, снеговых, собственных нагрузок по плоскостям. Недостатки: сложность возведения из-за множества рёбер. Высокая стоимость, и, главное, еще меньше удобной площади для использования.

4. Полувальмовые. Тоже, что и вальмовые, только торцевые скаты срезают не весь торец, а часть. Преимущество: большее подкровельное пространство по сравнению с четырехскатными. Недостатки: сложность строительства за счёт множества конструктивных элементов, большой расход материалов для стропильной системы и кровли.

5. Купольные, шпилеобразные, сводчатые. Эти виды крыш применяются редко из-за сложности изготовления стропильных конструкций и выполнения кровельных работ. Однако они придают зданию индивидуальность, красоту, а свободного пространства в таких крышах нередко больше чем в других типах.

Обдумывая как сделать мансардную крышу своими руками, лучше предпочесть двускатную или ломаную, поскольку для самостоятельного изготовления они наиболее просты.

В качестве материала крыши мансарды предпочтительнее использовать дерево. Его легко обрабатывать, конструкции из него имеют низкую теплопроводность и небольшой вес.

Особенности возведения мансардных крыш

Хорошо строить новый дом «с нуля». В этом варианте проект мансарды – составляющая часть общего проекта дома.

Если требуется реконструкция крыши под мансарду, подход нужен более скрупулёзный. Поскольку мансарда добавляет нагрузку на перекрытие, несущие стены, фундамент и основание.

Реконструкцию дома делим на следующие этапы:

1. Составляем проект мансарды;
2. Исследуем несущие стены и фундаменты на наличие дефектов, ослабляющих несущую способность конструкций;
3. Полностью или частично демонтируем существующую кровельную систему;
4. Монтируем новую мансардную стропильную систему;
5. Проводим тепло-, гидро- и пароизоляцию подстропильного пространства;
6. Возводим стены мансарды;
7. Заполняем внешние проёмы мансардными окнами;
8. Устанавливаем кровельное покрытие.

Мауэрлат для мансардной крыши своими руками

После демонтажа старой кровли приступаем к установке мауэрлата.

Мауэрлат – своеобразный фундамент для крыши. Именно этот брус воспринимает нагрузку через стропила от веса крыши, ветровую и снеговую нагрузку, равномерно распределяя ее на несущие стены.

При двускатных крышах мауэрлат устанавливают на двух противоположных стенах, четырёхскатных – по периметру.

Важно: элементы мауэрлата должны быть строго параллельны, находится в одной плоскости. Угол между примыкающими частями должен быть строго прямым. От соблюдения этих требований прямо зависит качество крыши.

Устанавливают мауэрлат на гидроизолирующую подложку. Она предохранит древесину от сырости, содержащейся в стене. Установку выполняем в каменный замок несущей части стены и крепим к ней анкерными шпильками. Шпильки располагаем так, чтобы они не совпадали с местами крепления стропил и не ослабляли несущую способность мауэрлата. Для мауэрлата желательно использовать по возможности цельный брус, с минимальным количеством соединений.

Если площадь мансарды невелика, при сооружении мансардной крыши своими руками исключаем такие элементы, как лежень, центральные стойки, подкосы, тем самым увеличивая полезный объем подстропильного пространства (см. рис.2)

Если без этих элементов не обойтись, проектируем мансарду так, чтобы по возможности включить их в конструктивы пола и стен.

Стропильная система мансардной крыши

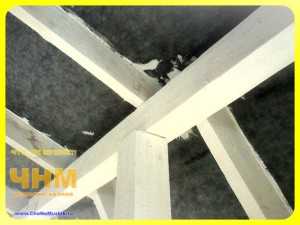

Стропильные фермы ломаной крыши необходимо начинать собирать в горизонтальном положении.

Прежде всего изготовим шаблон. Для этого соединим гвоздём концы двух досок. Полученные «ножницы» разводим на необходимый угол и фиксируем перекладиной на саморезах, поскольку забивая гвозди рискуем нарушить размер шаблона.

По ходу изготовления внимательно контролируем все размеры.

Когда шаблон готов, изготавливаем по нему конструкции. Шаблон даёт возможность точно выдержать углы и линейные размеры, правильно сделать запилы на элементах для их соединения.

Сначала устанавливаем крайние стропильные фермы. Между их верхними точками натягиваем шнурку (конёк) и ориентируясь на нее монтируем остальные элементы. По ходу монтажа стропильные конструкции для жёсткости временно фиксируем между собой. Если мансардные окна будут в плоскости крыши, устанавливаем оконные проёмы. В результате, мансардная крыша которую мы устраиваем своими руками получит надежный «скелет».

Следующий этап – обрешётка. Её тип зависит от выбранного типа кровли. Под мягкую кровлю, например битумную черепицу, обрешётку делаем сплошную из листовых материалов (водостойкая фанера, ОСП-3). Под шифер, металлочерепицу из досок или брусков «вразбежку». По обрешетке укладываем кровельный материал.

В заключение об устройстве мансардной крыши

Выполняя устройство кровли мансарды своими руками, работаем осторожно, внимательно и аккуратно, поскольку работы проводятся на высоте. Падение даже с крыши небольшого дачного домика может повлечь самые тяжелые последствия. Для предохранения от травм используем временные ограждения, страховочные приспособления.

Конечно, в короткой статье охватить все нюансы устройства крыши мансарды нереально, поэтому задавайте вопросы в комментариях, а так же электронными письмами через систему вопрос-ответ на нашем сайте. Так же у нас есть материал об устройстве мансарды.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

устройство, конструкция, варианты, как собрать

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Строительство мансарды – это один из наиболее удачных и малозатратных способов увеличить жилую площадь в доме. Задумываясь, как сделать мансардную крышу своими руками, нужно сразу настроиться на то, что процесс это достаточно трудоемкий и сложный.

Строительство дома с мансардой или реконструкция старого здания путем постройки мансардного этажа – это отличный способ несколько расширить жилое пространство дома. Помещение в мансарде может быть использовано для самых разных целей.

Например,  можно сделать здесь кабинет или зал для спортивных занятий. Или оборудовать тут дополнительную спальню для гостей, посадить красивый зимний сад, сделать игровой зал для детей.

Словом, каждый сам решит, как ему использовать дополнительные квадратные метры. Кроме того, мансардный этаж может украсить внешний вид дома.

Составление проекта

Не стоит приступать к строительству, не имея подробного проекта мансардного этажа.

Пренебрежение данным этапом работы приведет к тому, что во время строительства могут возникнуть непреодолимые трудности, для устранения которых потребуется вложение значительных средств. Итак, как рассчитать мансардную крышу?

Прежде всего, необходимо проанализировать планировку здания, которое подлежит переоборудованию. Следует определить размеры и форму будущей конструкции, запланировать дополнительные элементы – окна, балкон и пр.

При планировании следует ориентироваться на требования строительных норм, в частности СНиП 2.08.01-89. Например, многие частные планировщики почему-то часто забывают требование о том, что пересечение стены фасада и линии крыши должно находиться на уровне, не превышающем1,5 метровот уровня поля.

Проектировать расположение данной линии выше категорически запрещено.

Выбирая варианты мансардных крыш и создавая проект, необходимо учитывать следующие факторы:

  • Геометрия крыши;
  • Обеспечение совместной работы инженерных систем мансардного и основного этажа;
  • Материал постройки дома и деталей мансарды. Основным требованием при выборе материалов для строительства мансард является их небольшой вес.
  • Используемые кровельные материалы. Так, мансарды, имеющие крутосклонные крыши требуют повышенного внимания к подбору материала для гидроизоляции, теплозащиты и покрытия кровли.

С учетом этих факторов и составляется проект. Мансардная крыша может быть одно- или двухуровневой, просто двухскатной или двухскатной с ломаным силуэтом. Вариантов проектов достаточно много.

Естественно, что неспециалисту чрезвычайно сложно разобраться во всех нюансах и составить грамотный проект. Поэтому данный этап работы, желательно, провести под руководством профессионального проектировщика.

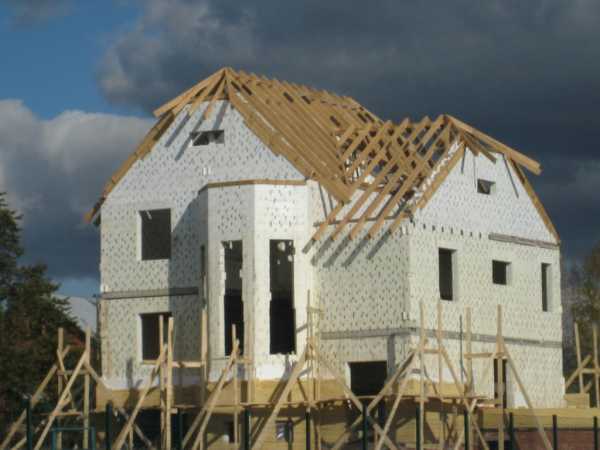

Сборка стропильной конструкции

Сборка стропильной конструкции

Стропильные фермы – это основной элемент мансардной крыши. Поэтому, при ответе на вопрос, как правильно сделать мансардную крышу, следует основной упор сделать на грамотной сборке этой несущей конструкции.

Крайне важно, чтобы собранная система была крепкой и надежной, так ей предстоит выдерживать не только вес кровли, но и противостоять внешним воздействиям – ветру, снегу, дождю.

Поэтому при расчетах и составлении проекта учитывается не только разновидность строительных материалов, которые планируется использовать, но и климатические условия в местности, где осуществляется строительство дома.

Как правило, для изготовления стропил применяется древесина хвойных деревьев, чаще всего, лиственницы и сосны. При этом влажность подготовленного материала не должна превышать 22%.

Важным условием является предварительная пропитка деревянных составляющих конструкций составами, позволяющими защитить их от:

  • Огня;
  • Поражения плесенью;
  • Поражения насекомыми.

Для этих целей используются антипиреновые и антисептические составы.

Стропила могут быть:

  • Наклонными;
  • Висячими.

Если выбран первый вариант, то стропила одним концом будут опираться на несущую стену через мауэрлат (несущий подстропильный брус). Второй конец опирается в стойку или прогон.

В коньке крыши концы стропил соединяются при помощи гвоздей внахлест или с использованием накладных плашек.

Совет! Стойки устанавливают на несущие балки, если перекрытие деревянное. Если использованы железобетонные плиты для перекрытий, то стойки можно ставить в любом удобном месте.

При креплении мауэрлата к кирпичной (газо- или пенобетонной) кладке между брусом и стеной прокладывается двойной слой рубероида. Крепление мауэрлата к стене осуществляется при помощи шпилек или антисептированных пробок, которые устанавливаются во время строительства стены.

Для обеспечения устойчивости системы используется установка диагональных связей и подкосов. А для предотвращения прогиба монтируется горизонтальный ригель.

Если дом имеет большую ширину, выгоднее использовать висячие стропила, которые стянуты дополнительным элементом – затяжкой.

Необходимо помнить, что конструкция крыши мансарды требует точного расчета. Недопустимо сооружать стропильные системы, ориентируясь на имеющийся практический опыт без проведения необходимых расчетов.

В последнее время строители начали при изготовлении стропильных систем использовать, помимо деревянных элементов, еще и металлические.

Такое решение может быть оправдано, однако, следует помнить, что из-за разницы коэффициента теплопроводности металла и дерева могут возникнуть серьезные деформации. Кроме того, при сборке таких систем крайне важно производить тщательную гидроизоляцию на месте стыков металлических и деревянных элементов.

Утепление мансарды

Следующим этапом работы при решении проблемы, как собрать мансардную крышу, является утепление крыши и ее защита от проникновения влаги извне.

Утепление мансарды

Мансардный этаж нуждается в качественном утеплении, так как он имеет слишком большую площадь соприкосновения с окружающей средой.

Чаще всего, для утепления используется минеральная вата. Этот волокнистый материал обладает прекрасными изолирующими качествами и позволяет создать плотный слой.

Но чтобы минвата оставалась сухой, ее нужно защитить от проникновения влаги, как изнутри комнаты, так и снаружи. Для этого используют специальные мембранные пленки.

К качеству утепления мансардного этажа предъявляются самые высокие требования, особенно, если речь идет о строительстве дома, который планируется использовать круглый год.

Как правило, устройство мансарды крыши предполагает использование следующей многослойной конструкции:

  • Первый слой – внутренняя отделка. Это может быть гипсокартон, листы фанеры или другой листовой материал, который образует потолок в мансардном помещении.
  • Второй слой – пленка пароизолирующая;
  • Третий слой – минеральная вата или аналогичный утеплитель;
  • Четвертый слой – гидроизоляционная пленка, уложенная так, чтобы влага могла беспрепятственно выходить наружу;
  • Пятый (наружный) слой – кровельное покрытие. Это может быть металлочерепица, мягкий рулонный материал и пр.

Нужно заметить, что утепление чердачного помещения включается в себя не только грамотное изготовление мансардной крыши, но и утепление фасадной стены дома, а также пола.

Не менее важно обеспечить и достаточную вентиляцию мансардной крыши.

Это убережет помещения от сырости и роста грибка на стенах. Одним из условий правильно сделанной вентиляции является обеспечение достаточно большого зазора между слоем утеплителя и кровлей.

Совет! Толщина воздушной прослойки между поверхностью кровли  и утеплителем должна быть в пределах 2,5-5 см, в зависимости от вида используемого кровельного материала.

Установка окон

При строительстве мансардного этажа важным моментом является установка окон.

Тут возможно два варианта:

  • Вертикальная установка окна;
  • Наклонная или скатная установка окна.

Первый вариант является более сложным, так как требует монтажа отдельной стропильной системы для размещения каждого окна. Второй вариант установки выполнить легче.

Кроме того, при установке наклонных окон в помещение будет попадать больше света, поэтому будет проще решить проблему освещения.

Считается, что для того чтобы достигнуть оптимального уровня освещенности и микроклимата в мансардном помещении необходимо, чтобы окна занимали около 12,5% всей поверхности стен.

При изготовлении окон для мансарды используется особый вид стекла, которое способно выдерживать сильные ветровые и механические нагрузки. Но даже при сильном воздействии такие стекла не разбиваются с образованием осколков, а рассыпаются на гранулы, которые не имеют острых краев, способных нанести травму.

Выводы

Как видно из вышесказанного, строительство мансардного этажа и монтаж крыши требует не только серьезных трудозатрат, но и профессионального подхода.

Поэтому необходимо тщательно изучить теоретические вопросы строительства этого элемента дома и обязательно консультироваться со специалистами и на этапе составления проекта, и на этапе строительства.

krovlyakryshi.ru

Мансардная крыша своими руками - как сделать (+фотографии)

Крыша, под которой находятся жилые комнаты, называется мансардной. В этом строении потолок не предусмотрен. Такая конструкция позволяет увеличить общий объем помещения и сделать это с минимальными материальными вложениями. Крыши могут иметь различную форму, но наиболее популярная – двускатная ломаная крыша. В статье мы расскажем как правильно сделать мансардную крышу своими руками.

Проведение проектных работ

Прежде всего, необходимо провести исследования фундамента и стен. Конструкция ломаной крыши значительно сложнее и тяжелее типовой, поэтому для ее возведения требуется крепкая основа. В процессе изучения стен и фундамента требуется установить, выдержат ли они такой вид крыши. Если мансардная крыша планируется в ходе подготовки к строительству здания, то все особенности должны быть уже учтены при проектировании.

Мансарда

К выбору формы крыши нужно отнестись ответственно. Так как при ошибках в расчетах или при неверном выборе параметров, крыша может разрушиться, а вместе с ней и все несущие конструкции.

Лучше всего составление проекта доверить профессионалам. Современные технологии позволяют все необходимые расчеты произвести с использованием специальных компьютерных программ. С их помощью рассчитываются по исходным параметрам оптимальные углы наклона и другие характеристики. Тем более что все расчеты производятся с соблюдением СНиПов.

Уровень потолочной высоты

Уровень потолочной высоты есть главное требование удобного обустройства мансарды. Он должн быть от двух с половиной метров и выше. Ломаную линию крыши необходимо располагать на уровне около 2,8 метра. При этом в расчет берется толщина утеплительного слоя, выступы полов и отделки стен изнутри.

Перед началом монтажных работ надо составить четкий план-схему, с указанием всех линейных параметров здания, скатных углов и общей высоты дома.

Технические термины

Наименование
  • Брус, выполняющий опорную функцию, передающий нагрузку от нижних окончаний стропил на верхнее окончание стен сооружения, принято называть мауэрлат.
  • Сооружение из брусов деревянных, которое образует основную форму крыши, носит называние стропил.
  • Мощный брус, поддерживающий затяжки, а также равномерно распределяющий нагрузку между отдельными стропилами, называется подвеска.
  • Фанерные листы или плоские доски, служащие для укладки кровельного материала, называются обрешеткой.

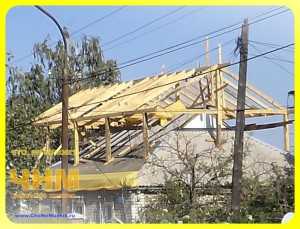

Каркас крыши

Строительство мансардной крыши

Сначала по всем четырем сторонам здания устанавливается мауэрлат, который представляет собой опорный брус, позволяющий передать нагрузку стенам дома от стропильной системы. Если основное строение выполнено из древесины, то мауэрлатом может быть или верхний брус, или верхнее бревно. В помещениях из кирпича или блоков, опорный брус крепится с использованием шпилек или анкеров, которые уже вмонтированы в стены при проведении кладки. Такой брус имеет сечение 10–15 сантиметров и изготавливается только из хвойных пород древесины. По внутренней поверхности стены дома выравнивается мауэрлат. То, что остается снаружи впоследствии, облагораживается с использованием декоративной кладки.

Опорный брус укладывается сверху на анкерные шпильки и плотно прижимается, так чтобы на его поверхности остались вмятины от шпилек. По этим отметинам сверлятся необходимые отверстия для последующего крепления. Разметить брус можно и с помощью рулетки, но первый вариант предпочтительней и точней. На поверхность стены укладывается гидроизоляция. В качестве ее можно использовать рубероид, уложив его в два слоя. На гидроизоляционный слой на шпильку надевается мауэрлат, и гайки затягиваются.

На стену из кирпича опорный брус устанавливается с использованием пробок из дерева. Балки перекрытия выполняются из хвойного бруса с размерами в поперечном сечении 100×200 мм. Эти балки укладываются на мауэрлат таким образом, чтобы они выступали за пределы стены на тридцать-пятьдесят сантиметров. Можно их уложить в специальные карманы, которые изготовлены при возведении стен. При укладке на мауэрлат балки крепятся при помощи металлических уголков и саморезов. Для того чтобы укладка бала ровной, сначала крепятся крайние балки, затем по натянутому шнурку устанавливаются промежуточные.

Обратите внимание! Балки перекрытия устанавливаются с шагом от пятидесяти до ста сантиметров. Однако специалисты советуют оптимальный шаг – шестьдесят сантиметров. Такое расположение межбалочного пространства позволяет укладывать теплоизолятор, не подрезая его.

Чтобы выровнять их по высоте, их подтесывают или применяют деревянные подкладки.

При монтаже стоек с использованием карманов в кладке, концы их обрабатывают специальной жидким гидроизоляционным материалом и заворачивают в рубероид. Выравнивание их производится по аналогичной схеме, с использованием шнура.

Стойки монтируют на балки, которые расположены по краям. Они производятся из бруса размерами сто на сто пятьдесят миллиметров в поперечном сечении.

Линия установки и высота заранее определены на соответствующем чертеже. Обязательно используется прибор под названием уровень, а также отвес для выравнивания стоек. Затем их на время скрепляют в перпендикулярном направлении с помощью укосов, закрепив их поперек и вдоль осевого сечения крыши.

Все эти меры принимаются для того, чтобы стойки были установлены без отклонений. Для укосин можно использовать любое дерево. Они крепятся к стойкам гвоздями. После того, как установлены стойки по краям, опять между ними натягивается шнур. По нему ориентируются при монтаже промежуточных стоек. Их шаг должен быть равен шагу балок. При проведении последовательности таких работ в итоге должно получиться два ряда стоек, которые имеют одинаковую высоту, и параллельные между собой.

Монтаж

Приступим к работе

На уже установленные стойки укладываются и крепятся так называемые прогоны – доски пятьдесят на сто пятьдесят в поперечнике. Крепление производится гвоздями на сто пятьдесят мм, а также на металлические уголки, которые крепятся саморезами. Сверху на прогоны кладутся ригеля, которые изготавливаются из досок размерами: пятьдесят мм, толщиной и двести мм шириной. Узкая сторона их обращена вниз, что позволяет получить большую жесткость. На ригеля в процессе эксплуатации нагрузка оказываться не будет, поэтому такие их размеры считаются оптимальными. Но для исключения прогиба и увеличения надежности при монтаже, под ригеля дополнительно ставятся временные опоры. Это доски, толщина которых должна быть не меньше двадцати пяти миллиметров. Временно и сверху ригеля скрепляются досками, до тех пор, пока не начнется процесс установки стропил. Дополнительные крепления не устанавливаются по середине затяжки, чтобы они не стали помехой при проведении дальнейшего монтажа.

После того как ригеля, стойки и прогоны установлены и закреплены, должна получиться достаточно жесткая конструкция, которая ограничит помещение внутри мансарды. В дальнейшем она подлежит еще большему укрепления с использованием схваток и подкосов.

Нижние стропила делаются из досок размерами в поперечнике: пятьдесят на сто пятьдесят миллиметров. Для начала изготавливается шаблон из досок меньшей толщины. Так они быстрее и легче поддаются обработке. Прикладывая такую доску к верхнему прогону, мелом или карандашом на ней рисуют форму пропила, и потом по отметкам эта форма выпиливается. Шаблон прикладывается к прогону, в тех местах, где предполагается устанавливать стропила. Если во всех местах имеется полное совпадение, то верхнюю часть всех приготовленных стропил выпиливают по этому шаблону. Нижний конец стропил, который должен опираться на мауэрлат вблизи с балками перекрытия, вырезается по месту, где он будет крепиться. Стропила крепятся при помощи металлических уголков, саморезов и гвоздей.

Обратите внимание! Когда дело доходит до верхних стропил, нужно сначала отметить геометрический центр крыши. Делается это с использованием временной стойки, которая прибивается к мауэрлату одним концом и затяжке, расположенной с торца крыши.

Работа производится таким образом, чтобы один из краев этой временной доски соответствовал центру будущей крыши. По этому краю стропила выравниваются. Снова готовится шаблон из плоской доски, поперечными размерами двадцать пять на сто пятьдесят миллиметров. Он прикладывается к кромке ранее установленной доски на соответствующем уровне и к прогону, на который производится опирание нижних стропил.

Крепление стропил

Отмечаются запилы с обоих концов доски, и шаблон выпиливается по разметке. Проверка правильности определения центра производится путем прикладывания выпиленных частей шаблона к обеим сторонам крыши. Если при установке стоек выполнено условие параллельности, то никаких проблем с монтажом верхних стропил быть не должно. Ведь все они имеют совершенно одинаковые размеры.

Используя изготовленный шаблон, выполнятся нужное количество и соответствующей конфигурации стропильных ног. На смонтированные прогоны и устанавливаются стропила. В верхней части они скрепляются накладными металлическими пластинами с применением саморезов. В самом прогоне стропильные части вставляются в пропилы и крепятся с применением специальных металлических уголков и саморезов.

Обратите внимание! Для того чтобы стропила стояли строго вертикально, их дополнительно укрепляют подкосами. Нижним концом они устанавливаются на затяжки.

Аналогичным способом производится монтаж остальных стропил. Выбирая отрезки досок, размерами двадцать пять на сто пятьдесят миллиметров, крепятся подвесные стойки. Верхние края подвеса крепятся в месте, где соединяются стропила, а нижние края к затяжке.

На стропила, которые расположены в нижней части, устанавливаются подкосы. Изготавливаются они из досок размерами в поперечном сечении пятьдесят на сто пятьдесят миллиметров. Они упираются косым нижним срезом в несущую балку и крепятся металлическими уголками. Верхние же края прибиваются гвоздями к стропильным ногам с боку. Дополнительно просверливаются сквозные отверстия. В них вставляются болты и затягиваются гайками. Когда нижние подкосы установлены, все временные крепления убираются.

Обшивка фронтонов

Теперь очередь за зашивкой фронтонов. Они обшиваются таким образом, чтобы оставались места для дверных и оконных проемов. При укладке балок перекрытия в стенные карманы, на нижние стропила укрепляют специальные доски, которые продолжают линию стропил и образующих свеса крыши. Они называются кобылки.

Если укладка производится на мауэрлат, то необходимости в использовании кобылок нет.

Теперь нужно сделать обрешетку. Тип ее зависит от кровельного материала. При использовании рубероида или толи обрешетка монтируется сплошная, без просветов. В обязательном порядке на обрешетку укладывается гидроизоляционный материал. После этого можно приступать к укладке кровельного материала. Если построена мансардная крыша ломаной конфигурации, то она в утеплении не нуждается. Утеплению подлежат стены и потолок.

Подстропильное помещение довольно просторное, что обеспечивает хорошую вентиляцию чердачного помещения. При этом в летнее время уменьшается нагрев всех комнат мансардного помещения, а зимой обеспечивается дополнительная теплоизоляция. С этой целью во фронтонах оставляют окошки, для улучшения вентиляционного процесса.

Особенности обрешетки

Обрешетка предназначена для выполнения ряда функций:

  • перераспределение и передача веса кровельного настила на стропила;
  • выполнение дополнительной связки системы стропил;
  • основание для монтажа кровельного полотна.

Обрешетка бывает одно- или двухслойная, сплошная или с разряжением. При устройстве крыши из волнового шифера, металлочерепицы обрешетка выполняется из досок, которые крепятся к брусьям стропил гвоздями. В этом случае расстояние между соседними досками может варьироваться в диапазоне 15-30 сантиметров. Окончательно принимается решение при использовании конкретного вида покрытия.

Сплошной вид обрешетки применяется при монтаже мягкого кровельного рулонного материала. В этом случае используется влагостойкие листы фанеры или ориентировано стружечные плиты. Может использоваться сосновый древесный материал, в виде обрезной доски.

Обратите внимание! При монтаже такой обрешетки надо учитывать, что материал, уложенный на обрешетку, будет повторять все контуры ее внешней поверхности. Тогда каркас должен быть прочным и ровным.

При укладке материала обрешетки нужно применять специальный строительный шнур, с помощью которого доски или плиты лягут ровно, строго параллельно друг другу. Материал перед креплением надо обработать антисептиком, что позволит защитить его от грибковых образований, преждевременного гниения и появления сырости.

Мансарда изнутри

Материал для изготовления обрешетки должен быть качественным и ровным, предпочтение отдается древесине первого или второго сорта, без многочисленных сучков и каких-либо других дефектов.

Обратите внимание! Обязательное требование – дерево должно быть предварительно высушено, в противном случае произойдет коробление досок при высыхании.

Для наглядности процесса монтажа мансардной крыши можно в интернете посмотреть видеоролики.

Фото

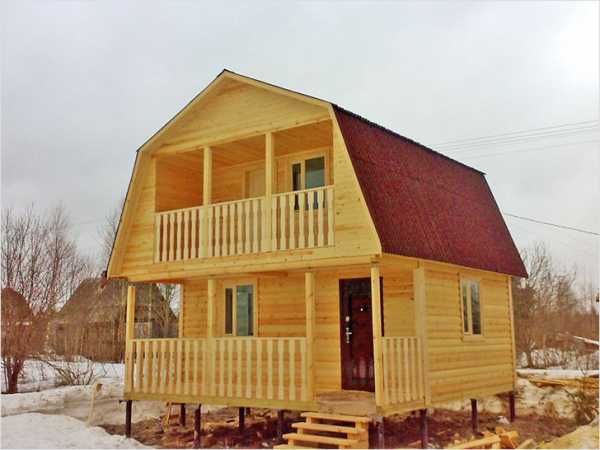

Помещение в мансарде Мансардная ломаная крыша Делаем крышу с двумя окнами Мансарда с балконом Дом с мансардой

Видео

Как утеплить мансардную крышу для комфортного нахождения в помещении:

Последняя редакция: 03.12.2014 Автор: Максим Викторович

kryshasvoimirukami.ru

Как сделать мансардную крышу своими руками

Для того чтобы увеличить площадь жилого пространства, существует множество приемов. Одним из самых эффективных — это сооружение мансардного помещения. Мансардой называют комнату, стенами которой служат скаты кровли. В данной ситуации форма крыши может быть любой, но наиболее приемлемым вариантом является возведение двускатного ломаного варианта.

Как сделать мансардную крышу своими руками? Для того чтобы сделать крышу с мансардой своими силами, необходимо соблюдать некоторые технологические принципы. В данной статье собран материал по данным видам работ.

Материалы и инструменты

Главный принцип выбора материалов — это их экологичность и огнеупорность. Все деревянные элементы должны быть обработаны средствами для защиты от пожара, а также от воздействия грибков, плесени и насекомых.

Для сооружения стропильной системы понадобятся следующие материалы и оборудование:
  • Брусья деревянные диаметром 50 на 100 мм;
  • Доски 150 на 50 мм;
  • Доски необрезные;
  • Элементы крепежа: гвозди, саморезы и т.д.;
  • Проволока с сечением не более 4 мм;
  • Уровень водный или лазерный;
  • Отвес;
  • Рулетка;
  • Ножовка;
  • Топор;
  • Молоток;
  • Ножницы.

Проведение проектных процедур

Первым шагом будет определение состояния фундамента и стен. Это необходимо для выяснения максимально допустимой нагрузки на конкретное сооружение. Стоит учитывать, что ломаная крыша значительно тяжелее обычной двускатной конструкции.

Поэтому для собственной безопасности требуется ответственный подход к этапу проектирования кровли. Ведь ошибки на этом этапе могут повлечь за собой ее обрушение, а, возможно, и несущих конструкций всего здания.

Чтобы сделать мансардную крышу своими руками сегодня все необходимые расчеты и создание модели кровельной конструкции можно выполнить с помощью специальных компьютерных программ. Поэтому данный процесс лучше доверить профессионалам.

В мансардном помещении ключевым параметром, определяющим его удобство, является высота потолка и угол наклона стен. Как правило, приемлемой считается высота более 2,8 м. При проектировании объема мансардного помещения учитывают толщину полового покрытия, отделку стен и потолков, которые несколько уменьшат площадь комнаты.

Таким образом, перед началом работ по возведению крыши у хозяина дома должны иметься: четкий план действий, определен угол скатов кровли, измерены все габариты дома, а также определена высота кровли.

Устройство мауэрлата

Этапы возведения основы крыши. Основой будущей стропильной системы крыши является мауэрлат. Его изготавливают из брусьев или прочной доски. Обычно его располагают по длинным стенам здания. Он необходим для распределения нагрузки кровли на фундамент и стены строения, а также для надежного крепления нижних частей стропил.

Для крепления основы используются шпильки из металла, которые закрепляются на верхней части стены. Или же используют отожженную проволоку, которую вмуровывают в кладку кирпичей. Если стены деревянные, то используют нагели из дерева.

После закрепления мауэрлата производят его гидроизоляцию. Для этих целей подойдет любой изоляционный материал, например, рубероид.

Установка подобной основы необходима в том случае, если крыша будет опираться непосредственно на стены здания, а ширина мансарды будет равна ширине крыши. В основу будут входить стропильные брусья, опираясь на нее специальным спилом, выполненным под определенным углом.

Для того чтобы выиграть немного объема мансарды, стропильная система может опираться не на мауэрлат, а на специальные опоры, которые вынесены за пределы стен. Материалом для подобных опор служат крепкие балки, которые укладывают перпендикулярно длинным стенам.

Количество опор должно быть равно числу стропил. Принцип крепления опор аналогичен монтажу мауэрлата. После их установки также производят гидроизоляцию деревянных частей.

Опорная конструкция

Как уже было сказано ваше, ширина и высота будущего мансардного помещения будет равна расстоянию между опорными элементами конструкции и их высоте.

Их установка включает в себя следующие действия:
  • Первым шагом будет, монтаж на фронтонах дома арок в форме буквы П. Она состоит из 2-х опорных элементов, которые связываются перемычкой. Материалом для стоек служит брус, диаметр которого должен, равен сечению опорных частей под ним;
  • Необходимо контролировать вертикальность установки стоек при помощи отвесов. Далее к ним монтируется перемычка. Параллельно первой конструкции осуществляют установку второй на другом фронтоне. Они должны иметь одинаковые параметры и быть равны. Важным шагом на данном этапе будет выравнивание конструкции относительно друг друга. Между арками пропускают нить, она должна иметь строгую горизонталь;
  • Подобным образом осуществляют установку других арочных стоек. Их количество зависит от того, сколько стропильных элементов будет иметь будущая кровля. Ведь каждый из них верхней частью будет опираться на данную арку;
  • Подобные мероприятия гарантируют конструкции необходимую выносливость и прочность. Для дополнительного укрепления каркаса можно использовать монтаж раскосов. Для этого верхние части арочных стоек объединяются друг с другом при помощи перемычек. Их располагают параллельно длинным стенам здания.

Монтаж стропильных ног

Технология установки предполагает следующие шаги.

Производят разметку мест на мауэрлате, куда будут опираться стропильные ноги. Необходимо подготовить брусья к установке. Для этого можно использовать шаблон: верхний край должен быть спилен таким образом, чтобы он плотно прилегал к стойке сверху, а нижний спил встал на основу или сконструированную опору.

Закрепляют их скобами или гвоздями. Дополнительным креплением частей может служить проволока с сечение 4 мм. Подобным образом устанавливают все нижние стропильные части.

Верхние стропильные элементы кровли имеют, как правило, имеют форму буквы Л. Нижняя их часть соединяется при помощи крепежной накладки из дерева или металла либо используется метод врубки, который дополнительно укрепляется болтовым соединением. Каждая стропильная пара должна быть равна предыдущей и строго выровнена относительно друг другу.

Посмотрите видео:

После завершения монтажа основы крыши, переходят к созданию обрешетки, затем гидроизоляции кровли, после этого к укладке чистового покрытия. С внутренней стороны осуществляют укладку тепло — и пароизоляции, затем производят обшивку плоскостей.

После четкой инструкции не должны возникнуть трудности в том, как сделать мансардную крышу своими руками.

domunit.ru

Как сделать мансардную крышу своими руками

Современные жители мегаполисов стремятся стать владельцами частных или загородных домов. Такая покупка позволит им в полной мере отдохнуть от городской суеты. Независимо от того, какого размера является дом, всегда есть возможность увеличить полезную площадь. Сделать это можно с помощью мансардной крыши, под которой будет находиться жилое пространство. Ее возведением можно заниматься, как во время постройки здания, так и спустя несколько лет после его постройки. Второй вариант подразумевает разборку старой крыши с заменой ее мансардной кровлей.

Максимального увеличения полезной площади можно добиться путем устройства мансардной крыши с ломанными, а не прямыми скатами. Пространство под мансардой может быть летним и зимним. Независимо от типа мансардного пространства, строительство кровли выполняется по одной схеме. Единственное отличие – наличие утеплительного слоя. Поэтому, если вы хотите в чердачном пространстве сделать постоянное жилое помещение, мансардную крышу необходимо утеплить. В противном случае, начиная с середины осени, в помещении будет прохладно.

Строительство мансардной крыши можно выполнить двумя способами — прибегнув к услугам специалистов или выполнив самостоятельно. Если вы приняли решение сделать крышу своими руками, необходимо знать основные этапы и технологии выполнения работ. Строительство мансардной крыши дома своими руками состоит из двух этапов: подготовительный и монтаж.

Подготовительный этап

Прежде чем приступить к строительству мансардной кровли своими руками, необходимо провести ряд мероприятий, которые позволят в конечном итоге получить надежную и долговечную конструкцию.

Определение геометрии мансардной крыши

В первую очередь, необходимо решить, какой вы хотите видеть будущую мансардную крышу. Она может быть с ломаными и прямыми скатами, а мансардное пространство – одноуровневым или двухуровневым. Также заранее следует продумать, какой кровельный материал вы планируете использовать. Ведь от этого будут зависеть нагрузки, влияющие на фундамент и несущие стены.
На основании принятого решения о геометрии мансардной крыши и кровельного материала, составляется техническое задание, которое становится основой для проведения дальнейших мероприятий.

Обследование фундамента и несущих конструкций

Данный этап выполняется отдельно в том случае, если мансардная крыша строится вместо предыдущей конструкции. Когда кровля возводится вместе с ограждающими конструкциями, обследование выполняется в составе рабочего проекта.
Процедура обследования фундамента и несущих конструкций – очень важный этап, ведь он позволяет узнать реальное состояние дома и возможность установки мансардной крыши. Как правило, при строительстве частных домов, значение нагрузки на фундамент и несущие стены увеличивается, поэтому данные конструкции способны выдержать мансардную крышу. Стоит помнить, что особое внимание требуют фундаменты и несущие конструкции с видимыми дефектами.

Составление проекта

Проектная документация является одной из основных составляющих, без которой невозможно начинать строительные работы. Если не выполнить данный этап, то во время производства работ очень часто упускается один из важных моментов, что приводит к ухудшению технических характеристик конструкции. Исправление подобных ошибок приведет к потере времени и денежных средств.
Проектная документация на строительство мансардной крыши составляется согласно требованиям, изложенным в действующих СНиПах. Обследование дома и составление проекта лучше доверить специалистам, имеющим необходимые знания и опыт.

Монтаж мансардной крыши дома своими руками

После того, как выполнен подготовительный этап и у вас на руках имеется соответствующая проектная документация, можно приступать к выполнению работ по монтажу мансардной крыши своими руками.
Если мансардная кровля будет устанавливаться вместо другого вида крыши, то первым этапом является демонтаж старой конструкции. После этого выполняется установка несущих кровельных конструкций, согласно следующему плану.

Устройство мауэрлата

Начинается монтаж мансардной крыши с основания – мауэрлата, на который будут устанавливаться все несущие конструкции. Для этого понадобится деревянный брус сечением в пределах от 15*15 см до 20*20 см, а также анкера диаметром более 1,2 см.

Видео как самому построить мансарду


Мауэрлат устанавливается на стыке несущей конструкции и будущей кровли. В первую очередь необходимо установить анкера, которые предварительно загибаются в виде крюка. Такая форма крепежного элемента позволяет исключить выдергивание анкера. Для их крепления необходимо на несущую стену залить слой бетона, предварительно армированный. Расстояние между крепежными элементами должно быть в пределах от 100 см до 150 см. Расстояние между креплениями должно быть выбрано таким образом, чтобы они располагались между стропильными креплениями, то есть в шахматном порядке. Такое расположение позволит свести количество врезок в мауэрлате к минимуму, тем самым не ослабляя брус.
Прежде чем укладывается мауэрлат, на основание необходимо уложить слой гидроизоляции. В данном случае гидроизоляционным материалом может служить рубероид. Для того чтобы зафиксировать брус, в нем необходимо сделать отверстия под анкера, которые будут соответствовать шпилькам. После установки брус необходимо закрепить гайками.
Внимание: крепежные элементы лучше всего выбирать оцинкованные, так как это позволит повысить устойчивость деталей к влиянию влаги. В свою очередь, деревянный брус необходимо обработать антипиренами и антисептиками.

Устройство стропильной системы

Следующим этапом монтажа мансардной крыши своими руками идет установка стропильной системы, которая является несущей конструкцией. Устройство стропильной конструкции – это очень ответственный этап, ведь на нее будет действовать не только нагрузка кровельного материала, но и другие воздействия (нагрузки ветровая и снеговая). Поэтому при выполнении проектной документации учитывается климатический район, в котором расположен частный или загородный дом.

Для изготовления стропильной системы потребуется древесина. Специалисты советуют, что лучше всего использовать древесину хвойных пород. Ее влажность не должна превышать 22%. Перед тем как устанавливать стропильную систему, необходимо обработать древесину специальными составами, которые способны защитить материал от вредителей и огня.

Конструкция стропильной системы определяется при выполнении проектной документации. Система может быть двух видов – висячие и наклонные. Наклонные стропила упираются одним краем в несущую стену, в то время как висячие стропила создают навес небольшого размера над несущими стенами дома. Место, где два стропила соединяются в одну конструкцию, называется кровельный конек. Он может быть закреплен двумя способами – внахлест или накладными плашками.

При строительстве мансардной крыши своими руками необходимо позаботиться о том, чтобы предотвратить прогиб конструкции. Для этого возникает необходимость установки горизонтального ригеля. Если ширина дома превышает 6 м, тогда применяются висячие стропила, которые стягиваются затяжками.


Строительство подобных конструкций должно выполняться только на основании выполненных расчетов.

Устройство обрешетки

Обрешетка представляет собой основу для укладки кровельного материала. Для ее изготовления могут использоваться доски или фанера. Обрешетка бывает двух видов – сплошная и разреженная. Выбор вида напрямую зависит от кровельного материала. Для рулонного материала и плоского шифера требуется сплошная обрешетка, для волнистого шифера, профнастила и черепицы – разреженная обрешетка.
При устройстве обрешетки следует помнить об установке мансардных окон и оставить для них проемы необходимых размеров.

Устройство фронтонных стен

Для строительства фронтонных стен мансардных крыш, как правило, используется кирпич. Их возведением можно заниматься, как до установки стропильной системы, так и после. Их строительство следует выполнять согласно проектной документации, строго соблюдая изложенные требования и размеры.
Неотъемлемой частью фронтонных стен являются окна. Их площадь должна составлять не менее 12% размера фронтонной стены. Именно такой размер позволит качественно выполнять проветривание комнаты, а также наполнить ее необходимым количеством солнечного света.
С внутренней стороны, фронтонная стена должна быть утеплена пожаробезопасным утеплителем. Облицовка фронтона выполняется по желанию владельца. Его можно оставить кирпичным или обшить сайдингом, металлопрофилем, пластиком.

Устройство мансардных окон

При строительстве мансардной крыши следует продумать источники естественного освещения. Кроме окон, установленных во фронтонных стенах, можно установить мансардные окна. Для этого необходимо заказывать специальные окна для мансарды. Их конструкция позволяет не только выдерживать постоянные и временные нагрузки, но и осуществлять качественное проветривание жилого помещения. Размер и конфигурация мансардных окон зависит только от пожеланий и предпочтений владельца дома.
Следует помнить, что при планировании установки мансардных окон, необходимо выполнить укрепление стропил, используя для этого бруски, установленные поперечно.

Устройство кровельного пирога

Особое внимание устройству кровельного пирога следует уделять в том случае, когда мансардный этаж будет использоваться в качестве круглогодичного жилья. Для утепления мансардных крыш чаще всего используются плитные и рулонные материалы. Их установка начинается сразу же после того, как установлена стропильная система. Очень важным фактором, при выборе утеплителя, является его теплопроводность.
Каждому известно, что при попадании утеплителя во влажную среду, его характеристики значительно ухудшаются. Поэтому необходимо защитить его от водяного пара, действующего изнутри дома, а также от влаги, попадающей снаружи. Поэтому сверху утеплитель защищается гидроизоляционным материалом, а снизу – пароизоляционным. При устройстве гидроизоляции следует позаботиться об отводе влаги с поверхности материала.

Установка кровельного материала

Выполнив предыдущие виды работ, смело можно переходить к укладке кровельного материала. Во время установки данного вида материала необходимо строго придерживаться рекомендаций производителя. Ведь от вида крепежных элементов и размера нахлеста зависит дальнейшее качество кровли.

Выполнение монтажа мансардной кровли своими руками, в соответствии с проектной документацией и технологическими требованиями, позволит получить не только качественную и надежную кровлю, но и комфортный и уютный мансардный этаж.

podkryshej.ru
