Как сделать мотособаку из мотоблока – Снегоход из мотоблока своими руками. Как сделать самодельный снегоход из мотоблока?

Самодельная мотособака-мотобуксировщик к мотоблоку: схемы, чертежи, видео

Мотобуксировщик является неотъемлемым приобретением в местах, где автомобиль не может проехать – это поля, леса, районы, в которых большее время года находится глубокий снег. Преимуществами такой техники является то, что она имеет относительно небольшие размеры, мало весит, способна справится с различными заносами, а также легко проходит в труднодоступных местах. Особенно мотобуксировщик хорошо иметь людям, которые увлекаются зимней охотой, рыбалкой, а также для перевоза малогабаритных грузов, дров. Пригодится устройство зимой и летом. Купить мотособаку можно в магазине, однако, кто не хочет переплачивать, ее можно собрать своими руками.

Что такое мотособака для мотоблока

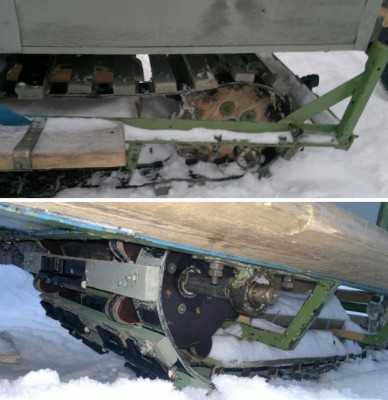

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

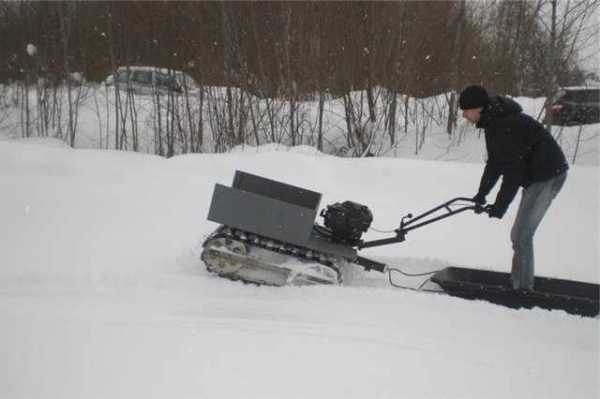

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

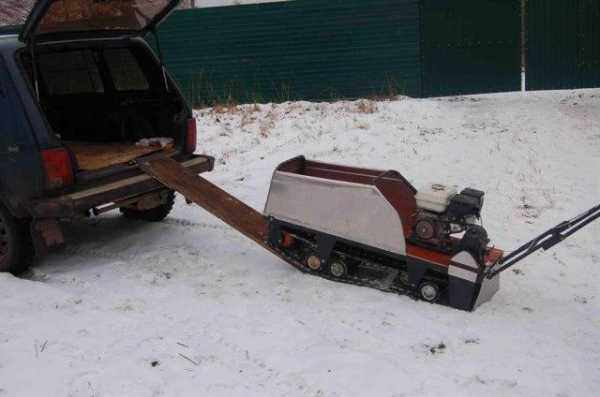

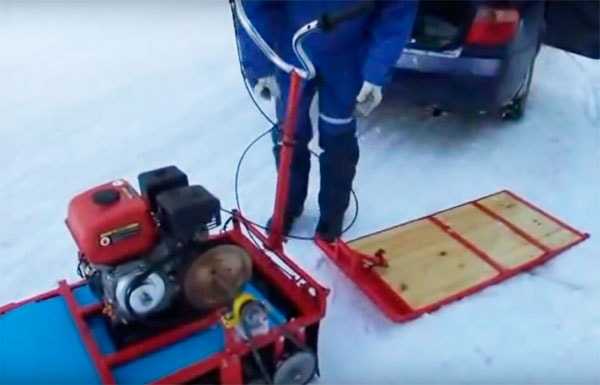

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

Заводские мотобуксировщики

После ажиотажа на гусеничные приставки, их стали выпускать на территории нашей страны. Одними из популярных по праву можно назвать мотобуксировщики для мотоблоков Салют (Агат) и Нева.

Снегоходные приставки для Салют (например, модель СП-МБ-С) и Нева (модели СП-МБ-2, СП-МБ-23 и другие) стали выпускаться 15 лет назад и успели завоевать сердца многих людей за легкость в использовании и простой ремонт.

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотоблоки имеют небольшой двигатель, поэтому лучше для них купить двухгусеничную приставку. Каждый трак имеет отверстия, а стандартные модели располагают на оси обычные 2 звездочки из пластмассы, куда насаживаются гусеницы. Такой технический момент является более практичным, так как часто поломки мотособаки происходят по этой проблеме.

Но есть существенный недостаток: двигатель имеет малую мощность (7 л), поэтом разгон будет не более 20 км/ч, а то и еще ниже. Этим моделям тяжело тянуть несколько волокуш, т.к. они относятся к облегченным вариантам. При выборе гусеничной приставки надо обратить внимание на этот факт, т.к. для серьезных грузов устройства не пригодны.

Мотобуксировщик к мотоблоку своими руками

Самостоятельно сделать мотобуксировщик несложно. Важно определиться с двигателем. Можно купить двигатель как отечественный, так и зарубежный. Неплохие отзывы о работе имеют двигатели марки Yamaha и Honda. Они универсальны, поэтому подойдут к любой модели аппарата. Что касается гусениц, то их можно сделать своими руками, понадобятся лишь материалы, немного времени и терпения.

В других статьях вы можете узнать, как сделать снегоход своими руками или вездеход на базе мотоблока.

Самодельные гусеницы для снегоходной приставки

Способов сделать гусеницу много, но сегодня расскажем, как сделать ее из клиновидных ремней, цепей. Для этого берем ремни, скрепляем их на грунтозацепы или колеса, таким образом, получаем простые самодельные гусеницы.

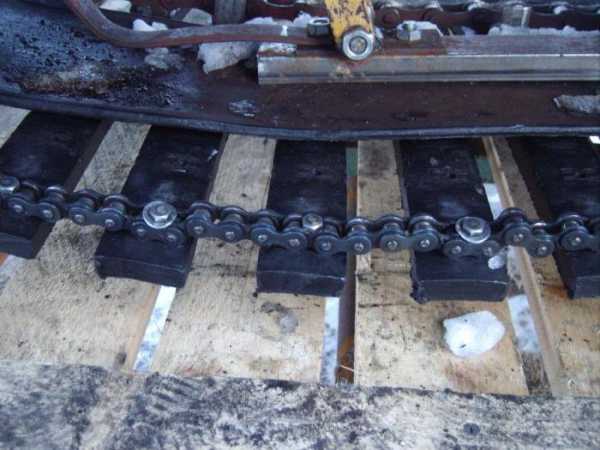

Схема сборки гусеницы из цепей осуществляется не менее просто. Необходимо взять две идентичные цепи, найти последние звенья, разжать их согнуть, чтобы получился замкнутый круг. Затем звенья закрепляем, паяльником завариваем. Укрепление цепей делается грунтозацепами, сделанных из стальных пластин. Закрепляются они болтами. Для представления можно ознакомиться со схемами:

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

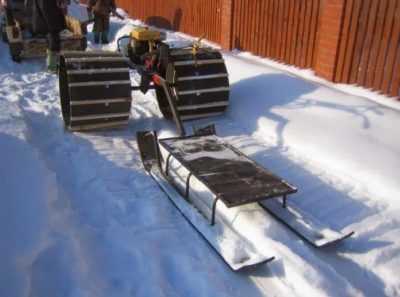

Более подробно о том, как сделать самодельные гусеницы из покрышки. или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Когда осуществляется сборка снегоходной приставки, надо наметить чертеж, который предотвратит лишние ошибки.

1. Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
2. Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
3. Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Сделать снегоходную приставку просто, нужно немного времени, смекалки и предусмотреть все мелочи, так как экономить на хорошей технике глупо. Мотобуксировщик, собранный самостоятельно, будет служить без перебоев.

Купить навеску и прицепное к мотоблоку в интернет-магазинах

Подборка видео



Загрузка…

moymotoblok.ru

Мотособака своими руками: фото сборки, видео испытаний

Самодельный мотособака сделанный своими руками Александром из Воронежа. Умелец собрал очень удобный, компактный и в то же время резвый мотобуксировщик для поездок на зимнюю рыбалку на реку Дон.

Для постройки самодельной мотособаки понадобились материалы:

• Двигатель «Lifan» мощностью 6,5 л. с.
• Гусеница шириной 380 мм.
• Ведущие звёзды, ролики от снегохода.
• Профильные трубы сечением 25 х 25 мм.
• Фанера.
• Цепь от мотоцикла.

Габаритные размеры буксировщика:

• Длина от крайних осей – 685 мм.
• Ширина – 480 мм.

Далее на фото показан процесс изготовления самоделки.

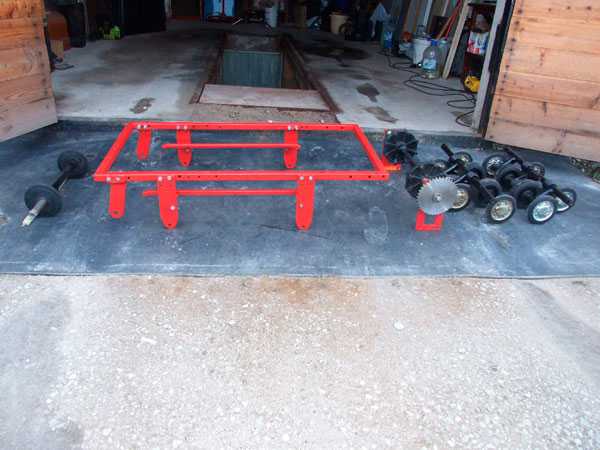

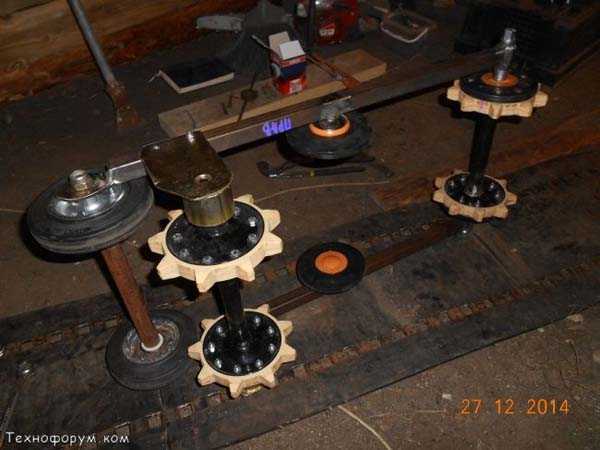

Рама мотособаки сварена из профильной трубы, на раме закреплена ось с ведущими звёздами и оси опорных колёс.

Примерка гусеницы.

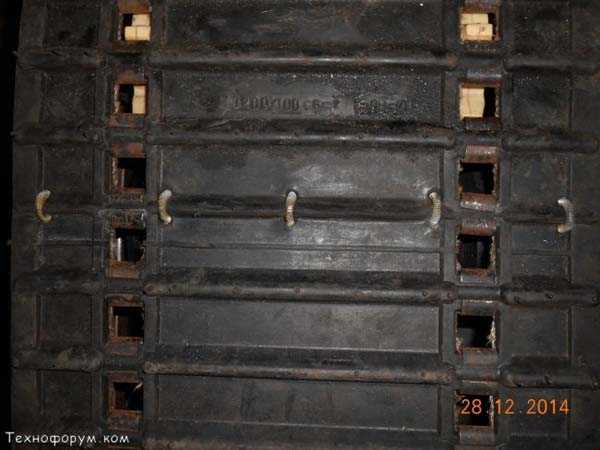

Гусеница укорочена по длине, и соединена через просверленные отверстия скобами.

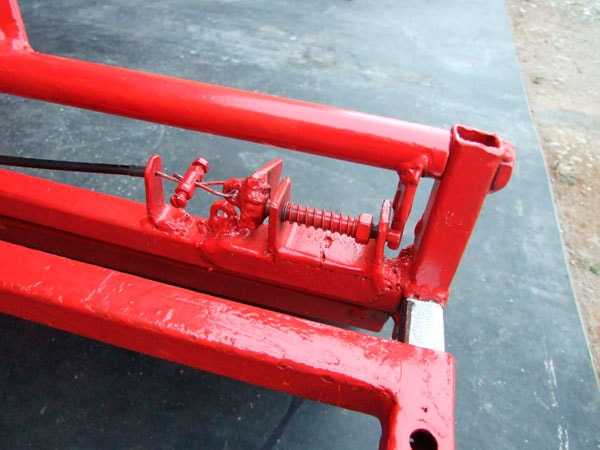

Натяжка гусеницы.

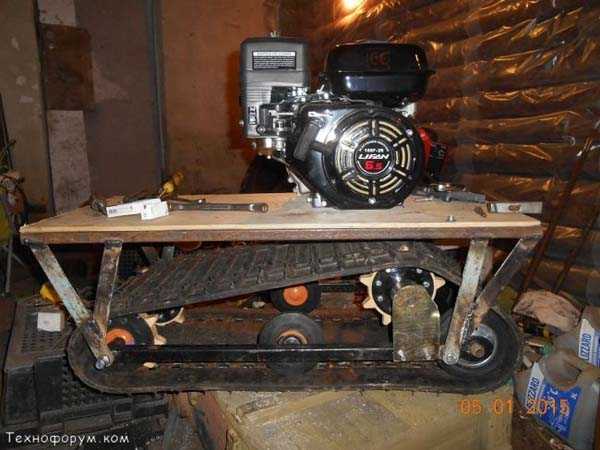

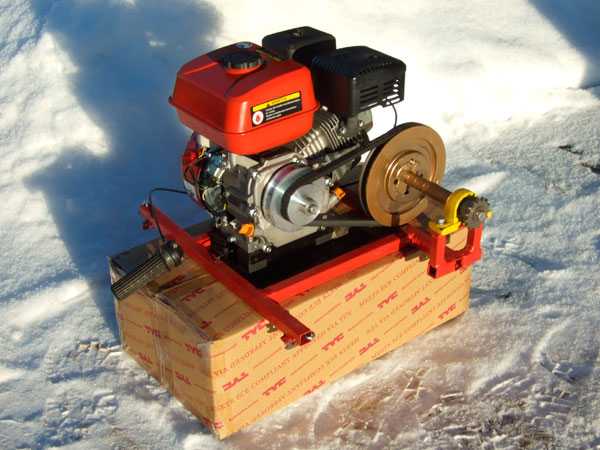

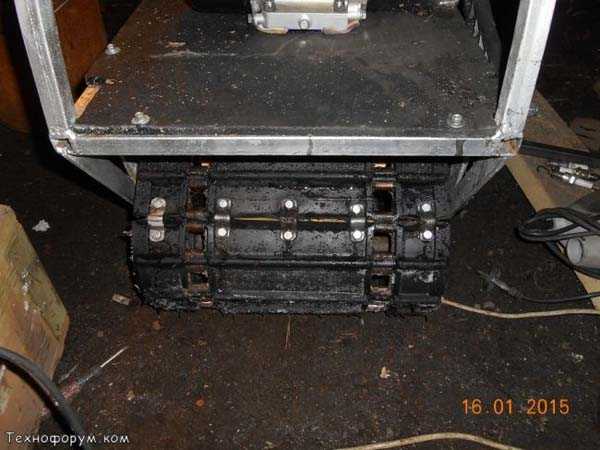

На раме болтами закреплена площадка из фанеры и установлен двигатель.

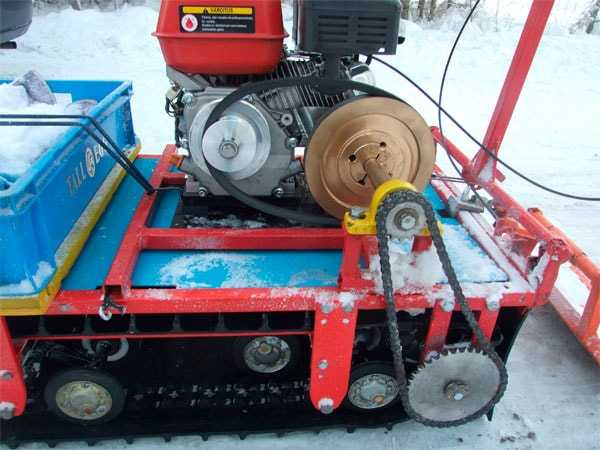

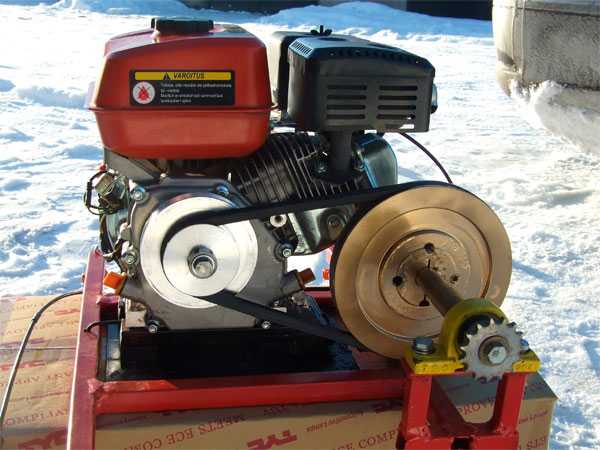

Привод от двигателя идёт по цепной передаче, передаточное число 1:7, для натяжки цепи предусмотрен натяжитель.

На видео автор решил протестировать ещё не полностью готовую самоделку.

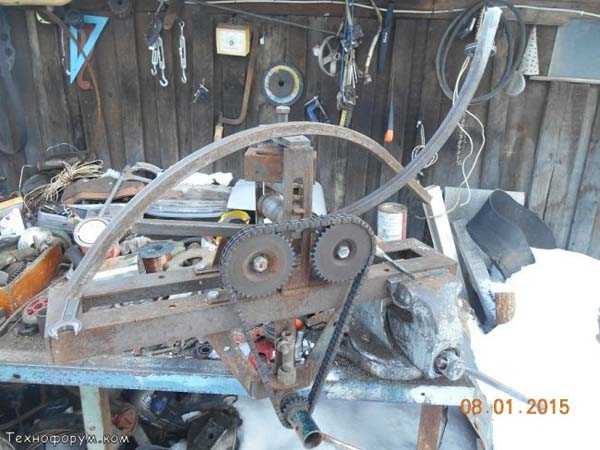

Продолжение постройки мотособаки: с помощью приспособления, из труб были выгнуты дуги верхней части рамы.

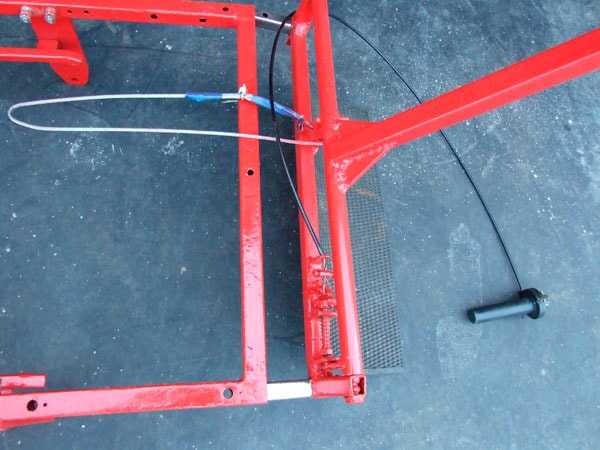

Сварена верхняя часть рамы.

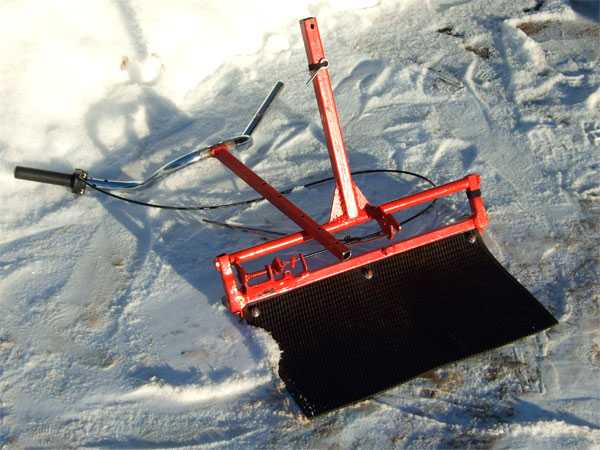

Сделана складывающаяся ручка.

При предварительной обкатке скобы на гусенице не выдержали и начали лопаться, соединение гусеницы пришлось переделать.

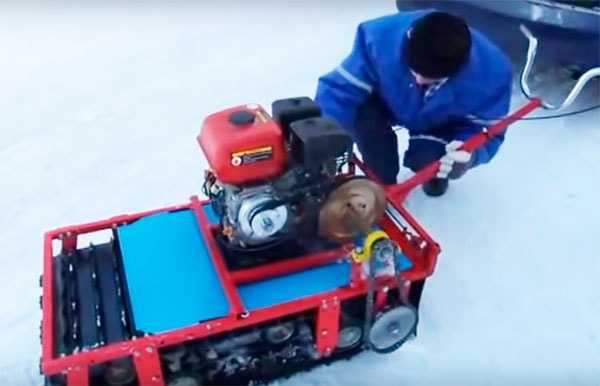

Самоделка готова, автор решил назвать свою мотособаку – «Пчелёныш».

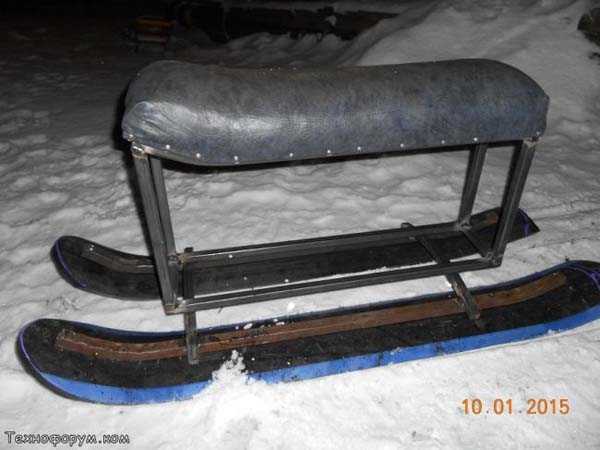

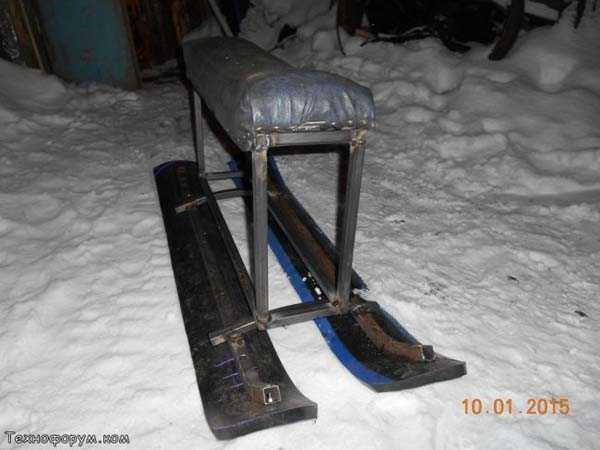

Дополнительно были сварены из профильных труб сани для мотособаки, лыжи изготовлены из пластиковых труб диаметром 28 см и толщиной стенки 2 см. Сидение съёмное, под сидением из фанеры будет сделан короб под снаряжение для зимней рыбалки.

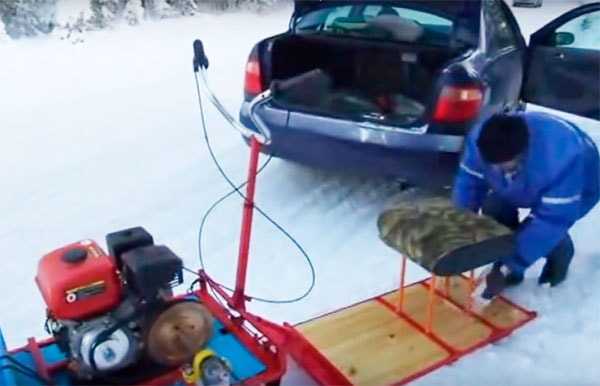

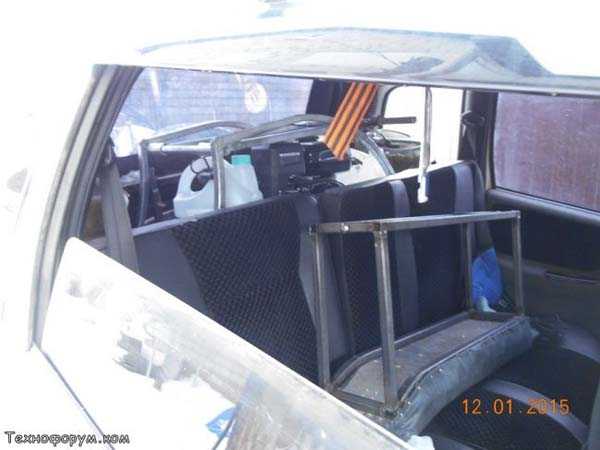

Конструкция мотобукса частично разборная, в разобранном состоянии он легко помещается в автомобиль.

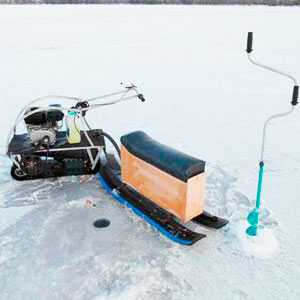

Можно отправляться на рыбалку.

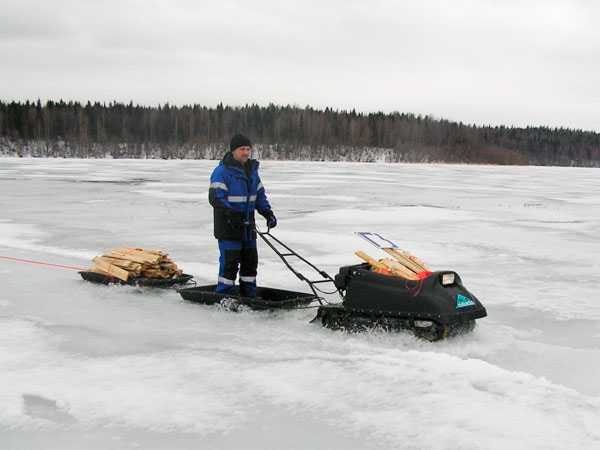

На мотобуксе можно очень быстро и удобно передвигаться по льду реки и искать наиболее рыбные места.

На фото: автор самодельного мотобуксировщика — Александр.

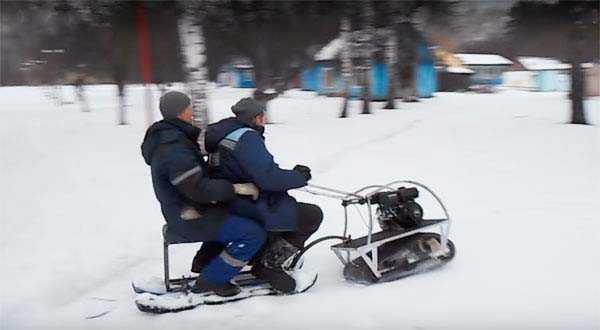

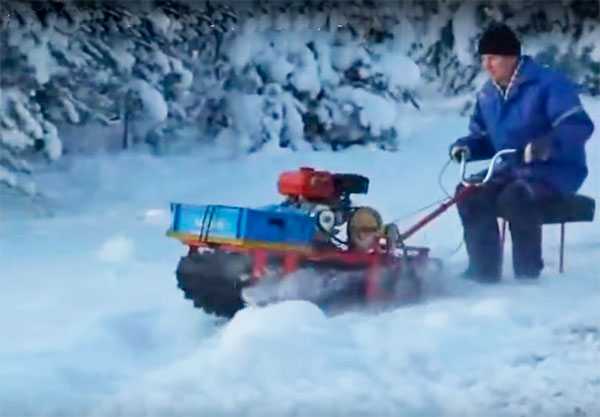

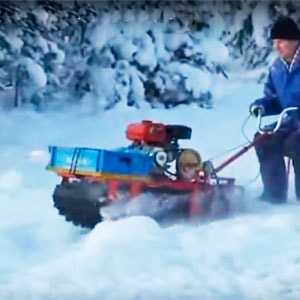

На видео мотособака уверенно тянет по снегу двоих наездников.

Популярные самоделки из этой рубрики

Судно на воздушной подушке своими руками: фото, ви…

Вездеход переломка 4×4: фото пошаговой сборк…

Вездеход на базе Нивы

Трицикл вездеход своими руками…

Квадроцикл из мотоцикла МТ

Лёгкий вездеход каракат с двигателем Лифан…

Самодельный гусеничный вездеход из Запорожца…

Гусеничный мини вездеход своими руками…

Узел перелома на вездеход из кулака УАЗ…

Самодельный квадроцикл из скутера…

Самодельный мотобуксировщик из бензопилы: чертежи,…

Квадроцикл сделанный своими руками: 40 фото сборки…

sam-stroitel.com

Как сделать мотособаку из мотоблока своими руками видео

Мотособака своими руками | Автор топика: Инна

Мотособака своими руками

Самодельный снегоход мотобуксировщик, в простонародье называемый мотособакой, пользуется большой популярностью, среди зимних рыбаков любителей и охотников, по очень простым причинам: он компактен, не слишком тяжел, расходует мало бензина.

Так что же такое мотособака? Это автономный моторизованный гусенечный блок, т.е мотобуксировщик.

Устройство его не слишком сложное. Любой, мало-мальски умеющий держать инструмент в руках мастер, способен изготовить его самостоятельно.

Основной элемент мотособаки, это мопедный двигатель В-50, возможны варианты более раннего выпуска такие как Ш — 58 или Ш — 52. Двигатель Ш-58 расчитан на применение ручного переключателя КП, поэтому он наиболее подходящий, для других такой переключатель придется монтировать.
Кроме двигателей отечественного производства, сейчас имеются широкие возможности использовать импортные двигатели из линейки производителей, таких, как Хонда, Ямаха. Много предложений лицензионных двигателей производства КНР. Эти двигатели предназначены для многоцелевого использования, могут применятся на различных устройствах, электростанциях, мотоблоках и прочей технике. Для привода мотособаки они тоже, с большим успехом, подойдут. Предпочтительней выбирать двухтактные двигатели, которые несмотря на более меньший ресурс, относительно четырехтактных двигателей, обладают многими преймуществами.

Наиболе важное преймущество, это меньший размер и масса при одинаковой мощности, отсутствие клапанов в ГБЦ.

Потребуется так же руль с органами управления, т.е переключателем передач, рукояткой сцепления и ручкой газа, тросики управления газом и сцеплением, декомпрессором и коробкой передач.

Сборку самодельного мотобуксировщика следует начать с подбора подшипников для валов. Исходя из размеров пордобранных подшипников нужно изготовить втулки. Раму гусеничного блока состоящую из верхней и нижней, а так же вертикальной стоек изготавливаем из стальной водопроводной трубы диаметром 30 mm и толщиной стенки 2 mm. Чтобы согнуть заготовки без заломов, набиваем заготовку сухим песком и глушим отверстия трубы деревянными пробками. Заготовку зажимаем в тисках, нагреваем места сгиба паяльной лампой или резаком и загибаем. В качестве рычага можно использовать трубу большего диаметра. Контролировать правильность изгиба следует с помощью шаблона выпиленного из фанеры. Вертикальные части изготавливаем из трубы того же диаметра. Соединяем всю конструкцию сварочными прихватками, а после проверки геометрии конструкции и точности сборки, свариваем конструкцию окончательно.

Для крепления двигателя изготавливаем заготовки из листа стали толщиной 2-3 mm. Сначала из картона вырезаем шаблоны, которые подгоняем к двигат елю и раме, а уже по ним делаем заготовки. Заготовки крепим на моторе, затем мотор устанавливаем на раму закрепляем сварочными точками. После чего снимаем двигатель и окончательно провариваем крепежные узлы.

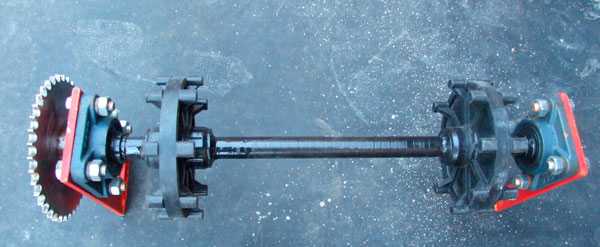

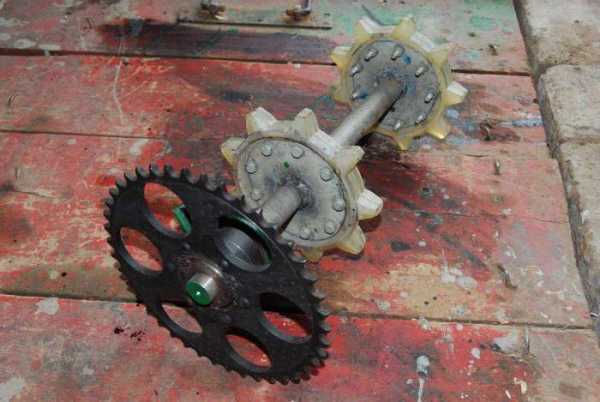

Валы гусеничного блока — части составные: собираются из вала, втулок, и подобранных подшипников. Внутренний диаметр выточенных втулок должен соответствовать внешнему диаметру подшипника, а толщина стенок втулок должна быть толщиной 5mm. Ведущим следует выбрать задний вал, так как на него нагрузка больше. Исходя из этого, на задний вал навариваем приводную звездочку. На валах крепятся флянцы, на которые, в свою очередь, устанавливают колеса гусеничного блока.

Колеса мотособаки так же составные: каждое имеет две щеки из толщиной 3mm и двенадцать грунтозацепов, изготовленных из отрезков стальной трубы нужного размера. В трубы вставлены резиновые втулки которые изготовлены из резинового шланга подходящего диаметра. Части колес собираются с помощью стальных шпилек и гаек с резьбой M10.

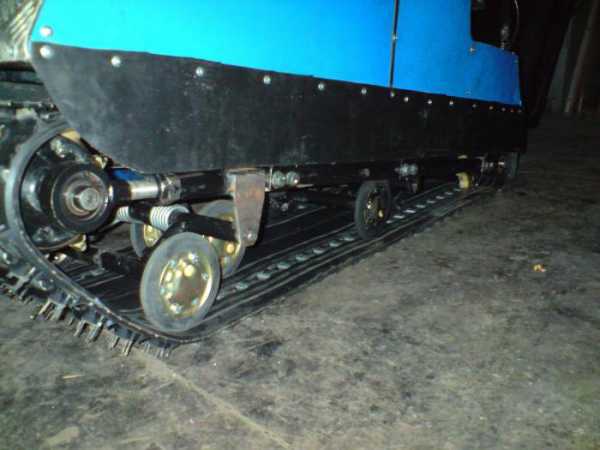

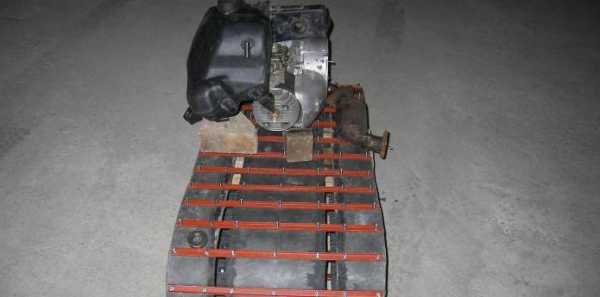

Гусеницы самодельного мотобуксировщика ( мотособаки ) представляют собой две резинотканевые ленты сечением 6×220 мм, хорошо для этих целей подходит транспортерная лента нужного размера. Траки сделаны из прямослойных березовых реек сечением 35*75mm и длиной 1260mm. Бруски усиленны стальными гребнями, выгнутыми из полосы толщиной 3 мм. Гусеница, мотособаки, собирается на болтах и гайках с резьбой M6. Готовая гусеница натягивается на гусеничный блок и скрепляется форточными петлями и болтами M5.

Управляется мотособака так же как и мопед. На руле справа располагается рукоятка газа, а слева ручка привода сцепления и переключатель коробки передач. Руль, в свою очередь, крепится на двух трубах. Трубы приваренны к П-образной вилке, согнутой из такой же стальной трубы диаметром 20mm. Вилка закрепляется на задней оси мотособаки с помощью приваренных к вилке шайб. Шайбы же, шарнирно установленны на ведущем валу.

Исходя из того, что двигатель находится внутри гусеницы, запускать его с помощью штатного кикстартера будет невозможно. Для запуска двигателя нужно сделать приспособление состоящее из отрезка трубы с прорезью на конце. Размер отрезка нужно выбрать таким, чтобы труба могла свободно одеваться на привод рычага кикстартера. К трубе нужно приварить рычаг.

Tags: Как сделать мотособаку из мотоблока своими руками видео

где купить: наш сайт www.druzhba35.ru телефон для связи: +7 (8172) 28-81-33, +7 (8172) 71-63-82, +7 (8172) 70-05-80.

привет всем, хочу сделать гусеницу для мотособаки, из чего посоветуете??? | Автор топика: Евгений

Оксана смотря какой груз ты будешь таскать на нем

Роман Транспортерная лента, продается метражом, разной ширины и толщины

Полина Легко. Резинка от трусов и скоч.
PS Кишка тонка. Хотеть не вредно.

Какие самоделки можно сделать из мотоблока

Feb 5, 2015 — Самоделки из мотоблока своими руками … Самодельная мотособака в помощь охотникам и рыбакам; Каракат — ещё одно … Её можно приобрести целиком или же купить только шасси на гусеничном ходу и … Бани и сауны · Бассейны · Ванная и Туалет · Видео советы · Водоснабжение и …

мотобуксировщик своими руками — Форум умных людей

Фото вставить через расширенная форма-обзор-сохранить-добавить … Самое реальное это в салоне сделать крюк и мотособаку …

uvlechenie.info

Сборка мотособаки своими руками :: SYL.ru

Мотособаки своими руками изготавливаются сегодня многими умельцами. Эти устройства представляют собой снегоходные малогабаритные гусеничные машины, с помощью которых можно буксировать сани. Этот вид техники стал известен сравнительно недавно, около 20 лет назад, однако уже сегодня он смог завоевать популярность среди широкого круга потребителей. Технику вы можете не только приобрести, но и изготовить.

Почему стоит изготовить мотособаку

Оборудование отличается компактностью, неприхотливостью и не предполагает необходимости наличия отдельного помещения для хранения. Если вы изготовите такой мотобуксировщик самостоятельно, то он будет способен облегчить вам жизнь, это особенно касается рыболовов и охотников, а также любителей активного зимнего отдыха. Собрать данный прибор можно из подручных средств, этот подход окажется рентабельнее по сравнению с приобретением модели заводской сборки.

Подготовка к работам

Перед тем как приступить к сборке мотособаки своими руками, вы должны определиться с ее характеристиками. Важно решить, какой грузоподъемностью будет обладать техника, за счёт какого двигателя будет работать, а также какой тип трансмиссии будет использован в конструкции. Мастеру нужно решить, будет ли двигатель запускаться электрическим стартером или вручную.

Когда изготавливаются мотособаки своими руками, они обычно дополняются приспособлениями, которые будут отвечать на запросы владельца. Сюда можно отнести:

• лебедку;
• защиту цепи;
• дополнительный свет.

Возможно, вам понадобится мотобуксировщик в виде толкача. Все эти характеристики позволят определить необходимый набор инструментов и материалов.

Подбор двигателя и сборка основы

На первом этапе мастеру предстоит собрать раму, на которую будут укрепляться двигатель, ходовая часть и коробка скоростей. Для этого обычно используется швеллер или металлическая балка, из одного из которых можно будет собрать прямоугольную раму, а использовать для этого нужно сварочный аппарат и углошлифовальную машину. При сборке мотособаки своими руками на раму устанавливаются крепления для коробки скоростей и мотора, при этом следует использовать стальной уголок. Двигатель может быть любым, его можно позаимствовать у бензопилы «Дружба» или «Урал». Именно так поступали производители первых мотобуксировщиков.

Однако вы можете использовать и мощный мотор, который можно взять от импортного скутера или мопеда. Если речь идет о двигателе Ш-58, можно выделить его основное преимущество – возможность использования коробки передач с ручным переключением. Если же применить двигатель зарубежного производства, то он должен быть малолитражным, желательно предпочесть двухтактный мотор, ведь четырехтактный при одинаковой мощности будет иметь более внушительную массу. Если говорить о мощности, то вполне достаточно будет 6,5 л. с., это позволит обеспечить скорость движения, которая равна 30 км/ч, что верно даже при передвижении по глубокому снегу.

Работа над ходовой частью

Если вы задумались над вопросом о том, как сделать мотособаку своими руками, то должны позаботиться о системе управления и ходовой части. Последняя основана на опорных подшипниках. На токарном станке, учитывая подобранные подшипники, выполняются втулки, толщина стенок которых должна быть равна 5 мм.

Они используются для установки опорных подшипников по углам рамы. Передние и задние оси вытачиваются на токарном станке, в итоге удастся получить валы. У описываемой конструкции на заднюю часть будет приходиться больший объем нагрузок. Поэтому задний вал необходимо сделать ведущим, на него надевается приводная звездочка, которая фиксируется сваркой. Ее следует соединить с помощью цепи с коробкой передач.

Самодельные мотособаки своими руками изготавливаются по определенной технологии, которая предусматривает дополнения к технике в виде гусениц. Их можно выполнить из транспортерной 22-см ленты, которую дополнительно усиливают металлическими шинами. Вы можете позаимствовать гусеницу у снегохода «Буран», но для расширения ходовой части ее разрезают пополам и делают вставки.

Методика проведения работ

Гусеничные траки иногда изготавливаются из твердой древесины или кареток от «Бурана», которые распиливаются и соединяются вставками. На четырехступенчатую коробку и мотор необходимо установить шкивы, которые соединяются ременной передачей. Руль дополняется встроенными органами управления по типу ручек газа и сцепления, а также переключателя коробки передач. Его снимают со скутера или мопеда.

Сборка мотособаки своими руками предусматривает фиксацию рукоятки на правой стороне, тогда как ручка переключения сцепления и коробки передач должна находиться слева. Руль фиксируется с помощью двух трубок, которые должны иметь вид буквы П. Полученная вилка фиксируется к задней оси шайбами, которые укрепляются сваркой. В результате разница в управлении обычным мопедом и мотобуксировщиком будет отсутствовать.

Вы можете изменить технологию проведения работ. Например, мотособака-толкач своими руками изготавливается почти по такой же методике, однако разница выражена лишь в навесном оборудовании. Для этого применяются узлы и детали, которые были позаимствованы у других механизмов и устройств, ранее пришедших в негодность.

Использование мотоблока

В конструкции можно использовать мотоблок, который ляжет в основу. Однако при этом удастся добиться скорости, равной 5 км/ч. Из транспортерной ленты необходимо изготовить две гусеницы, а корд будет однослойным. Применив отходы пластиковых труб, вы сможете выполнить траки. Применив полиэтилен, нужно будет выпилить ведущие звезды с помощью лобзика.

Мотособака из мотоблока своими руками изготавливается по технологии, которая предполагает дополнение техники сидячими санками. Кондуктор выполняется из старой двери, на поверхность которой необходимо набить штапики и бруски, расстояние между ними составит 35 мм. На ведущую звездочку надеваются гусеницы и натяжное колесо.

Заключение

Если вы решили изготовить мотособаку, то элементы между собой соединяются уголками, на которых располагается площадка для крепления двигателя. Натяжное колесо будет иметь диаметр, равный 290 мм. Диаметр впадины у ведущей звездочки составляет 290 м, звёздочка надевается на оси мотоблока.

Учитывая параметры агрегата, вы должны подобрать размеры конструкций, которые изготавливаются из швеллера, уголка и трубы. Например, подшипники будут иметь размеры 107 и 205 мм. Иногда последний параметр оказывается слишком велик для такой техники, однако если запчасти есть под рукой, то можно использовать именно их. Учитывая диаметр оси агрегата, необходимо подобрать подшипник, который надевается на ось.

www.syl.ru

Какие самоделки можно сделать из мотоблока

Мотоблок представляет собой практически незаменимую вещь для любого фермера. Благодаря его использованию удаётся значительно облегчить труд, связанный с сельским хозяйством. В настоящее время к мотоблоку имеется огромное количество самых разнообразных дополнений, превращающих данное устройство в агрегат, предназначенный для вспахивания земли или уборки выращенной продукции. При наличии же небольшой суммы денег, желания творить и начальных навыков работы с машинами, можно преобразовать своими руками его в:

• минитрактор;
• снегоход;
• вездеход;
• болотоход;
• мотособаку;
• каракат;
• квадроцикл.

[contents]

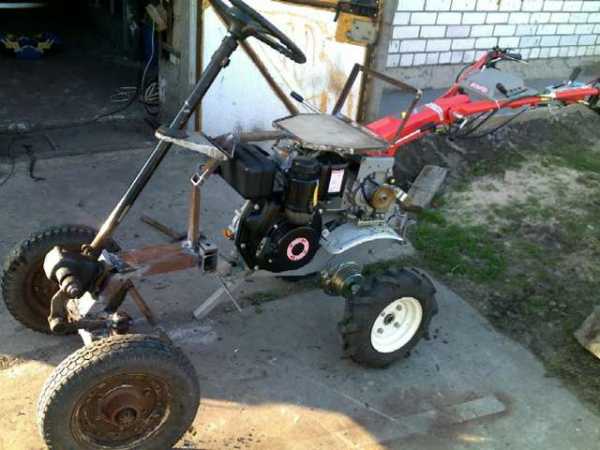

Как сделать минитрактор из мотоблока?

В настоящее время самоделки из мотоблока очень распространены. Одним из наиболее популярных вариантов преобразования является минитрактор. Он отличается от мотоблока повышенным уровнем комфортабельности в процессе эксплуатации.

Создавая самодельный трактор на базе мотоблока, приходится решать несколько проблем. Основной из них является смещение центра тяжести. Оно происходит при посадке водителя в кресло созданного минитрактора. Для решения данной проблемы необходимо, прежде всего, установить вторую ведомую ось. При этом она должна быть достаточно широкой (примерно 100 — 120 см).

Также нужно увеличить и переднюю ось, которая была установлена на мотоблоке изначально. В настоящее время для подобных целей на рынке в продаже имеются специальные удлинители (втулки). Монтируют их на ведущий вал.

Кроме этого может понадобиться  установка дифференциала, так как на некоторых моделях мотоблоков он попросту отсутствует. Благодаря ему удастся повысить устойчивость и манёвренность самодельного трактора. Так же трактор можно дополнить прицепом для мотоблока сделанный своими руками.

Производство таких устройств  из мотоблоков получило столь массовое распространение, что сегодня продаются целые комплекты для более комфортного их изготовления.

Как сделать своими руками снегоход?

При помощи мотоблока можно изготовить прекрасное средство передвижения по зимним дорогам. Самодельный снегоход из данного агрегата получается достаточно просто. Основной задачей здесь станет формирование 4-ёхколёсного шасси, оказывающего на подлежащую поверхность минимальное давление. Для этого придётся изготовить грунтозацепы. При этом лучше делать их такими, чтобы они подходили к стандартным колёсам.

Проще всего снегоход из мотоблока сделать обладателям тяжёлых агрегатов. Им вообще практически не придётся изменять структуру своей техники. Всё что им нужно будет, так это спустить стандартные колёса мотоблока и установить грунтозацепы. Затем нужно вновь воспользоваться насосом и снегоход готов к эксплуатации.

Абсолютно также изготавливается и болотоход из мотоблока. Фактически, установив на данный агрегат грунтозацепы, его владелец получает многофункциональное средство, способное передвигаться и по снегу, и по болотистой местности, и по небольшим ухабам.

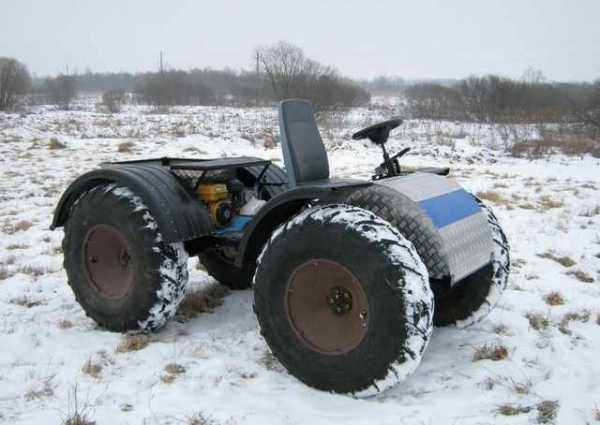

Вездеход из мотоблока — проще простого!

Модернизировать агрегат, предназначенный изначально для вспахивания земли в нечто, способное преодолеть практически любые препятствия, не так уж и сложно. Для этого понадобится:

1. Установить на мотоблок вторую ведомую ось (лучше сделать её достаточно широкой).
2. Оснастить агрегат большими по размеру дисками.
3. Установить на них специальные шины для внедорожника.

При этом, если изначально планируется сделать подобное устройство из мотоблока, то лучше брать агрегат, в котором охлаждение двигателя осуществляется не при помощи воздуха, а с использованием воды. В данном случае вездеход будет отличаться повышенной износостойкостью и сможет функционировать практически в любых условиях.

Самодельная мотособака в помощь охотникам и рыбакам

Зимняя охота и рыбалка представляют особый интерес для любителей отдыха на природе. При этом добираться по глубокому снегу до реки или блуждать по сугробам в лесу не особенно приятно. Отличным помощником в данном деле станет мотособака. Её можно приобрести целиком или же купить только шасси на гусеничном ходу и изготовить необходимый агрегат из мотоблока.

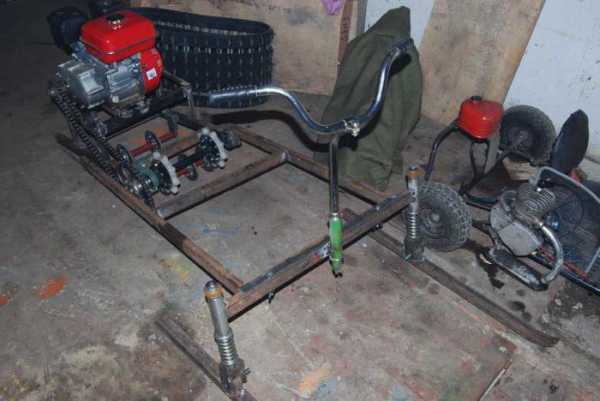

В случае выбора самодельного варианта придётся сварить раму, на которую будет монтироваться двигатель, ведомая и ходовая звёздочки, а также руль и два промежуточных вала, оснащённых резиновыми катками.

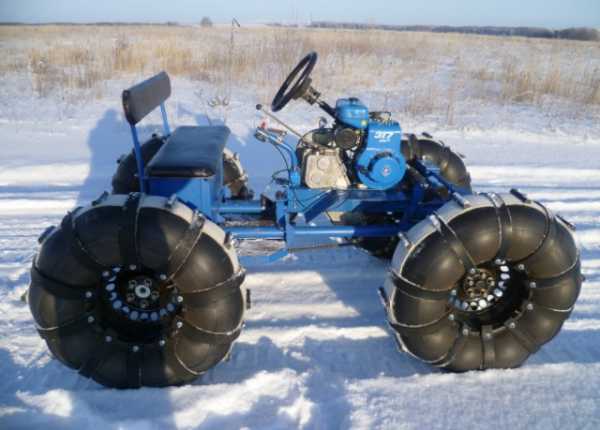

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.

Квадроцикл своими руками!

На вопрос о том, что можно сделать из мотоблока ещё, есть один ответ, который понравится практически каждому — квадроцикл. Сегодня это средство передвижения очень быстро набирает популярность. При этом изготовить его из мотоблока не так уж и сложно. Придётся провести процедуру по монтажу второй оси. В дальнейшем можно устанавливать новые колёса, предназначенные для езды по пересечённой местности. Диски самостоятельно делать не придётся. Достаточно просто взять подходящие автомобильные диски.

Стоит отметить, что самодельный квадроцикл будет отличаться от оригинального двумя основными качествами — относительно невысокой скоростью и стандартной для мотоблока посадкой. Что касается манёвренности, то здесь он ничем не уступит фирменным образцам.

banivl.ru

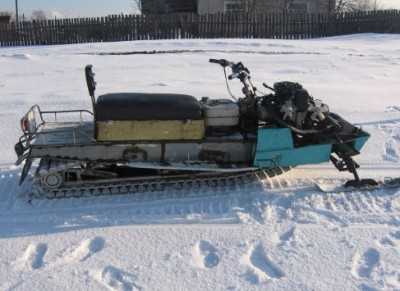

Как сделать снегоход из мотоблока своими руками видео, описание и фото

Оглавление:

Как переделать мотоблок в снегоход

Лучшее зимнее транспортное средство для нашей страны является снегоход. Его отличительной особенностью является высокая проходимость и повышенная маневренность. К этому еще и экономичен в расходе топлива. Современный рынок наполнен дорогими марками снегоходов, поэтому приобрести его сможет не каждый. Если же у вас есть мотоблок, свободное время, необходимый инструмент и немного смекалки можете сами построить снегоход, ниже опишем как переделать мотоблок в снегоход.

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

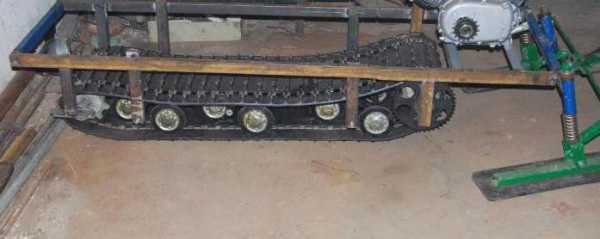

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.

Как сделать снегоход из мотоблока своими руками видео

motoblok-kultivator.com

Мотобуксировщик своими руками: фото сборки «мотособаки»

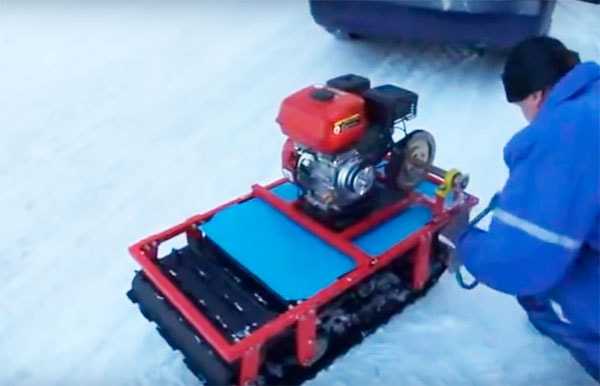

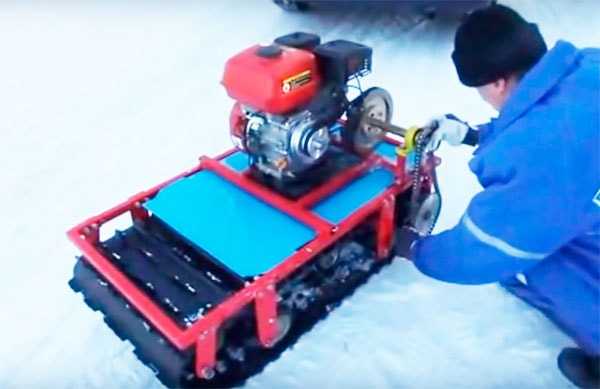

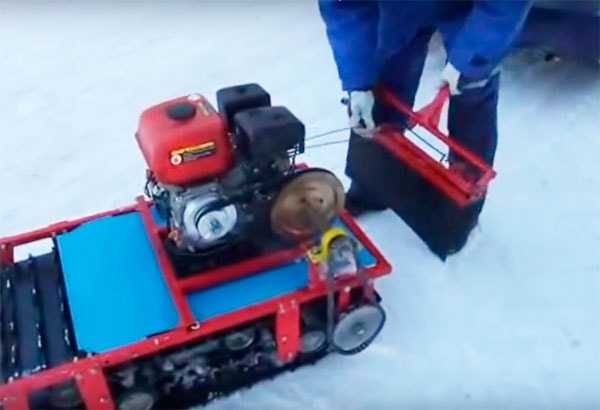

Самодельный мотобуксировщик сделанный своими руками: фото сборки, видео испытаний.

Мотобуксировщик – это транспортное средство на гусеничном ходу состоящее в сцепке с санями волокушами.

Самодельный буксировщик обычно оснащается карбюраторным двигателем от мотоцикла или бензопилы. В качестве движителя используется гусеница с катковой или склизовой подвеской.

Это транспортное средство в народе прозвали — мотособакой, мотонартами, мини-снегоходом, это незаменимый помощник для жителей северных районов, охотников и рыбаков.

Мотобуксировщики относятся к средствам малой механизации и не подлежат регистрации в ГИБДД или в Гостехнадзоре, для управления водительское удостоверение не требуется, но и по дорогам общего пользования на них передвигаться запрещено.

Сборка мотобуксировщика.

Характеристики самоделки:

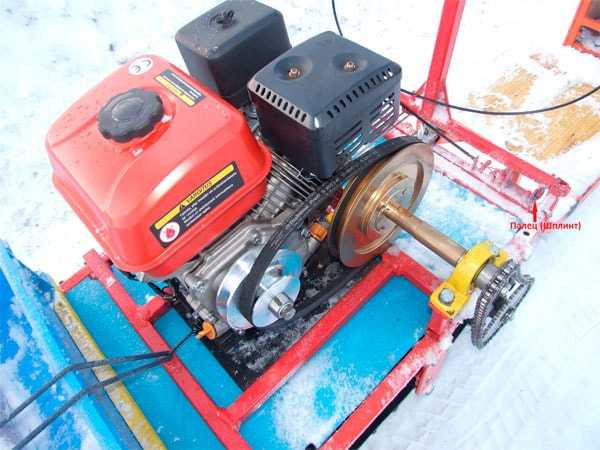

Двигатель «Lifan» мощностью 6.5 л/с, с клиноременным вариатором.

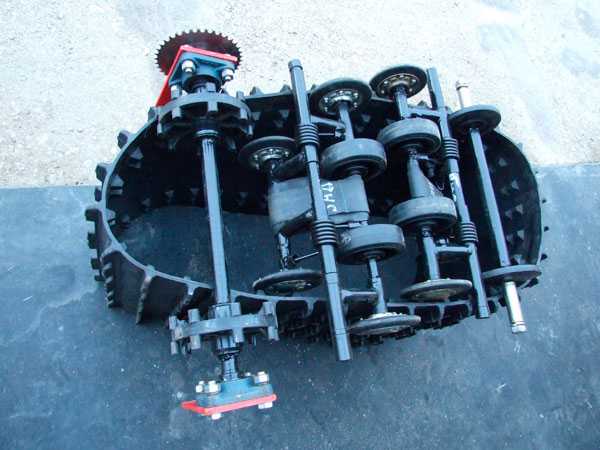

Гусеница от мотобуксировщика «Барс партизан».

Габаритные размеры:

Рама – 540 х 1000 мм.

Гусеница – 500 х 1040 мм (по грунтозацепам).

Расстояние между осями:

• переднего вала до оси первой тележки катков 180 мм.
• первой тележки до оси второй тележки — 480 мм.
• от второй тележки до оси заднего (ведущего) вала — 190 мм.
• от заднего вала до конца рамы — 100 мм.
• между осью переднего вала и верхом рамы — 150 мм.
• от осей тележек до верха рамы — 200 мм.
• Между осью заднего вала до верха рамы — 150 мм.

Для постройки самоделки автор использовал двигатель Лифан (6,5 л/с) китайского производства.

Приобрёл гусеницу и элементы подвески.

Из профильной трубы сварил раму.

На фото вал с ведущими звёздами для гусеницы.

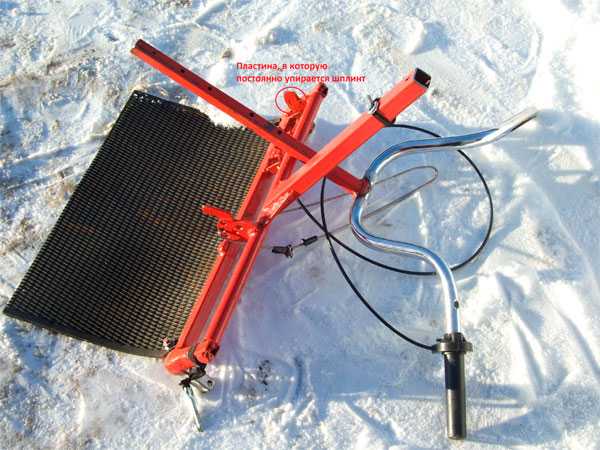

Разборная ручка с тросиком натяжителем.

На фото показан фиксатор руля, он нужен, чтобы удерживать руль в верхнем положении, когда вариатора ремень ослаблен. Чтобы тронуться с места, нужно тросиком убрать палец и опустить руль.

На руль одевается ручка газа с кнопкой отключения двигателя.

С помощью вариатора можно более плавно менять крутящий момент и увеличивать силу тяги для преодоления сложных участков дороги.

Крутящий момент передаётся цепной передачей с ведущей звезды на ведомую звезду ведущего вала гусеницы.

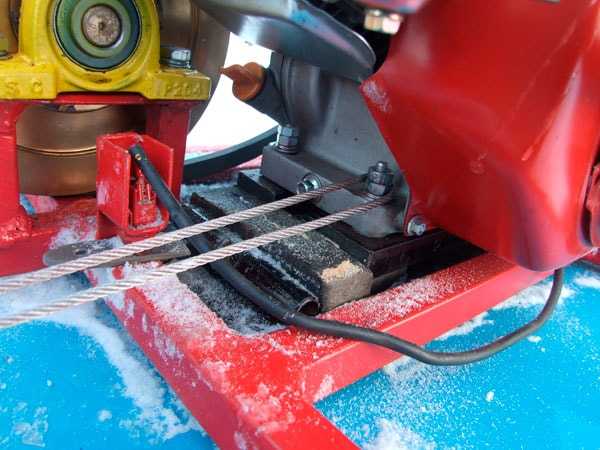

Тросик рукоятки оттягивает двигатель что позволяет менять крутящий момент.

Сделаны сани волокуши с креплениями для сидения.

Поскольку автор сделал конструкцию разборной специально для возможности перевозки в авто, то она легко помещается в автомобиле и собирается уже непосредственно на месте. Далее на фото процесс сборки который занимает не более 5 минут.

Двигатель устанавливается на раму.

Одевается цепь.

Подсоединяется рулевая ручка с тросиком и защитным брызговиком.

К буксировщику цепляются сани волокуши.

Устанавливается грузовая платформа.

Раскладное сидение фиксируется ножками к саням.

Поворот осуществляется разворотом буксира относительно волокуш.

Самодельная мотособака уверенно преодолевает глубокий снег, максимальная скорость на ровных участках может достигать — 30 км/час.

На видео автор подробно показывает сборку своего мотобуксировщика.

Ещё одно видео.

Автор самоделки: Юрий Антонов.

Популярные самоделки из этой рубрики

Самодельный квадроцикл из скутера…

Вездеход переломка 4×4: фото пошаговой сборк…

Вездеход на базе Нивы

Квадроцикл из мотоцикла МТ

Мотособака своими руками: фото сборки, видео испыт…

Самодельный гусеничный вездеход Танк V8…

Самодельный болотоход на гусеницах: подробное опис…

Трицикл вездеход своими руками…

Самодельный гусеничный вездеход «Хома»: фото сборк…

Вездеход на базе ГАЗ 66

Снегоход своими руками из двигателя «Lifan»…

Самодельный квадроцикл из двигателя ИЖ Планета 3…

sam-stroitel.com
