Односкатная крыша своими руками: чертеж, расчет, монтаж, фото

Из всех предлагаемых скатных крыш односкатная самая простая и дешевая. И если в России ею обычно покрывают хозяйственные постройки, то в Европе это основной вид кровельных конструкций в секторе частного домостроения. Построенная односкатная крыша своими руками смотрится не так презентабельно, как дома с многоскатными и сложными крышами, но у кровельной конструкции данного типа много преимуществ, где кроме дешевизны, надо обозначить простоту сооружения.

Преимущества и недостатки односкатной крыши

Кроме выше обозначенных двух преимуществ необходимо в список добавить еще несколько позиций:

Дом с односкатной крышей строится быстро. Если дом или другой тип постройки небольшой, то на это уйдет один рабочий день.
Минимальное количество практически одинаковых стройматериалов.
Если правильно сориентировать скат по отношению к южной стороне света, то такая крыша – плоскость с минимальными теплопотерями.
Минимальный угол наклона – 5 градусов

Что касается недостатков, то они в конструкции также присутствуют:

Невозможно организовать под кровлей мансарду или чердачное помещение.
В регионах с большими снеговыми осадками крыша подвергается большим нагрузкам, для чего приходится усиливать ее конструкцию, увеличивая денежные вложения.
При небольших углах наклона зимой приходится часто очищать односкатную кровлю от снега.

Выбор правильного угла наклона крыши

Этот параметр кровельной конструкции напрямую зависит от погодных условий региона, где проводится строительство дома. В северных районах надо учитывать обильные снегопады, которые наваливают на крышу толстые слои снежной массы, создавая огромные нагрузки на кровлю в целом. Поэтому в таких областях односкатную крышу сооружают под наклоном не меньше 30 градусов.

Этот показатель снижает нагрузки от снега до 50 кг/м², что является приемлемым значением даже для плоских крыш. Если угол увеличить до 45, то снежная масса не будет задерживаться на скате. В средней полосе России рекомендуется использовать наклон односкатной крыши в пределах 25-30 градусов.

Если дом возводится в регионе, где преобладают сильные ветра, то подход к выбору угла наклона кровли прямо противоположный. То есть, чем круче скат, тем хуже, потому что увеличивается парусность конструкции. К примеру, крыша с наклоном 45 подвергается пятикратным нагрузкам от ветра, в сравнении с углом в 11 градусов.

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.

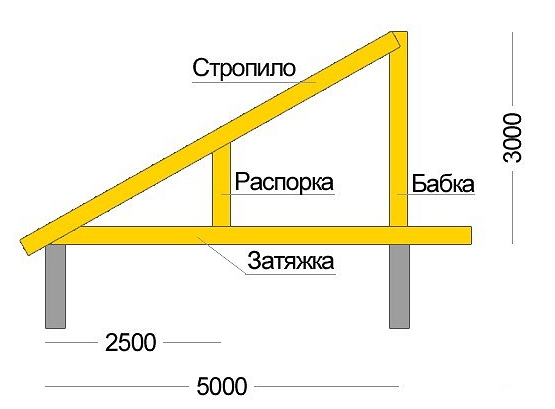

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Перед тем, как прочитать про монтаж односкатной крыши, рекомендуем прочитать статью двухскатные крыши, возможно этот вариант вам, подойдет больше. Также у нас на сайте есть раздел крыши, где описаны и другие виды крыш, виды кровли и стропильных систем, рекомендуем к прочтению.

Односкатная крыша своими руками пошагово

Перед тем как сделать односкатную крышу самостоятельно, надо провести расчет ее элементов. Это касается стропильной системы, а точнее, шага установки стропил и сечения используемого пиломатериала. Оба параметра зависят от того, какой кровельный материал будет покрывать крышу, и каким нагрузкам кровля будет подвергаться.

Что касается ветровой и снеговой нагрузок, то существуют специальные карты страны, в которых эти параметры раскиданы по регионам. В соответствии с регионом строительства и выбираются оба параметра. Карты находятся в свободном доступе. Суммарное значение двух нагрузок определяет общую природную нагрузку.

Вес кровельного материала – также величина не секретная. В сертификате качества ее нет. Она присутствует в технических условиях, которые применяют, как основу требований к технологическому процессу производства. К примеру, 1 м² профнастила марки Н57-750 толщиною 0,7 мм весит 8,67 кг. Зная площадь ската, можно легко подсчитать давящий на нее вес кровельного настила.

Теперь надо сложить все нагрузки в одно значение и подобрать параметры стропильной системы по таблицам. То есть дальше ничего рассчитывать не надо, потому что таблицы находятся также в свободном доступе. К примеру, если общая нагрузка составляет 100 кг/м², а длина стропил в пределах 4,5 м, то монтажный шаг составляет 40 см, при этом используются доски сечением 40х150 мм. Если шаг увеличить до 60 см, то для конструкции придется использовать доски 50х200 мм.

Есть вариант проще – воспользоваться онлайн-калькулятором. Сервис выдает достаточно точные параметры.

Кровельный мауэрлат

Расчет односкатной крыши проведен. Можно переходить к монтажному процессу. Начинать его надо с укладки мауэрлата. В конструкции односкатных крыш мауэрлат собой представляет два бруса, которые укладывают поверх торца фасадной и задней стен. Его задача – равномерно распределить по стенам нагрузки, действующие от стропильных ног. То есть нагрузка будет не точечной под каждой стропилой, а общая по всей длине стены.

В качестве мауэрлата можно использовать брус шириною, равной толщине стены, и высотою в пределах 50-200 мм. Здесь важно грамотно его закрепить к торцам стен дома. Вариантов несколько, но самый распространенный:

залить по периметру дома армирующий каркас из бетонного раствора, предварительно установив опалубку из досок шириною 100-150 мм;
в отрезки фасадной и задней стены установить предварительно шпильки с нарезанной резьбой, которые крепятся к армокаркасу из стальной арматуры сваркой или проволокой, шаг установки – 1 м;
после высыхания армирующего пояса на шпильки надевают брус мауэрлата и сверху затягивают гайки с уложенными под них широкими шайбами.

Установка мауэрлата при монтаже односкатной крыши.

Если армирующий пояс не заливать, тогда в кладку кирпича или блоков, приблизительно ниже 5-6 кирпичных рядов и 2-3 блочных, закладывают скрученную в два или три слоя проволоку диаметром 4-6 мм. Длина закладки должна быть такой, чтобы обернуть проволоку вокруг мауэрлата сверху и закрутить ее. Количество скруток – через каждый метр. Но в углах строения проволоку укладывают обязательно.

Монтаж стропильной системы

Сборка стропил – процесс несложный. Но есть в нем некоторые нюансы, которые влияют на качество конечного результата. Вот алгоритм проводимых строительных операций:

Сначала устанавливают две крайние стропильные ноги по фронтону крыши. Их к мауэрлату не крепят.
Между их концами натягивают нити, которые привязывают к врезанным саморезам. Главное, чтобы они не провисали.
Приподнимая одну или другу ногу и подкладывая под них деревянные вкладыши, выставляют их края (сначала по фасаду, затем по задней стенке) по горизонту, проверяя нити строительным уровнем.
Проводят крепления стропил к мауэрлату с помощью специальные стальные перфорированных уголков и саморезов.
По уложенным ногам натягивают еще два-три нити, которые с уже натянутыми создадут плоскость кровли.
Устанавливают с выбранным шагом промежуточные элементы стропильной системы по натянутым нитям.
Проводят их крепление к мауэрлату.

Второй вид стропильной системы

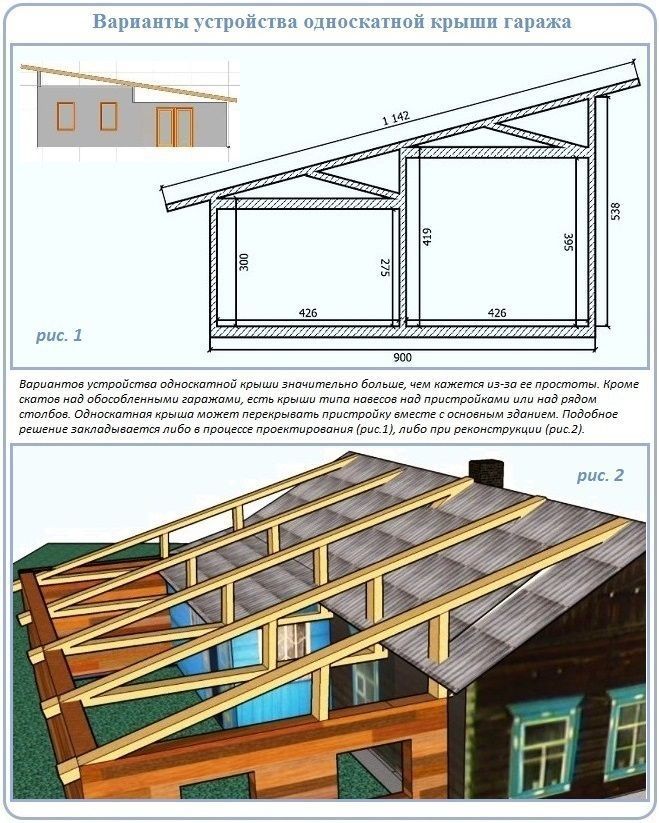

Существуют проекты домов и построек с односкатной крышей, в которых стены возводятся на один уровень. Чтобы создать наклон ската, необходимо собрать фермы из стропильных ног, балок перекрытия и стоек. Это треугольная конструкция, в которой стропила будет гипотенузой, балка перекрытия – длинный катет, стойка по фасаду катет короткий. Фермы собираются не на крыше, а на земле. Затем понимаются на крышу, где устанавливаются с рассчитанным шагом. Обязательно треугольные конструкции выставляются под один горизонтальный уровень по такому же способу, как в предыдущем случае. Если пролет строения большой, то в конструкцию фермы добавляют укосины или стойки, равномерно распределенные по длине.

Если постройка небольшая, то можно фермы не собирать. Для этого по фасаду строения на мауэрлат устанавливаются вертикальные короткие стойки с шагом, равным расчетному расстоянию между стропилами. К нему они и крепятся металлическими уголками. Их длина определяет наклон крыши. Между собой стойки связывают поперечным брусом, который укладывают на торцы стоек. К ним же и крепят. То есть по фасадной стене собирается ферма, прямоугольной формы, как опора для концов стропильных ног.

Монтаж обрешетки

Когда вся стропильная система будет готова, следующий этап – монтаж обрешетки. В зависимости от того, какой кровельный материал по проекту был выбран, выбирается и тип обрешеточной конструкции.

Под гибкую черепицу, битумные рулонные покрытия и фальцевую кровлю укладывается сплошная обрешетка или из досок толщиною 25 мм, или влагостойкой фанеры, или из плит ОСП-3 (влагостойкая). Обязательное условие – оставить между элементами зазор 1 см на случай теплового расширения деревянных изделий. Второе условие – стыковать материалы только на стропильных ногах.
Под все остальные виды кровельных материалов монтируют разряженную обрешетку. Для этого используют доски толщиною 20-25 мм, шириною 100-1200 мм, или рейки сечением 50х50 мм. Расстояние между элементами определяется размерами кровельных материалов штучного типа: металлочерепица, шифер, ондулин. При этом под два последних обязательно устанавливают три элемента минимум: один посередине, два по краям. Для профнастила основа выбора – несущая его способность. К примеру, под марку профилированного листа НС-45 толщиною 0,7 мм укладывается обрешетка с шагом 40-60 см. Под НС-114 той же толщины с шагом 1,5-2,0 м.

Крепление обрешетки к стропильной системе производится обычными саморезами по дереву. Их длина – в два раза больше толщины элемента обрешетки. К примеру, если выбраны доски толщиною 25 мм, то длина крепежного изделия не должна быть меньше 50 мм.

Утепления односкатной крыши

В России часто односкатная крыша своими руками строится для хозяйственных построек: гараж, баня и прочие. Поэтому многие владельцы не задумываются об утеплении. Хотя для бани это делать надо обязательно.

Схема утепления односкатной крыши.

В зависимости от угла наклона ската технология теплоизоляции будет немного видоизменяться. Все дело в том, что чем круче скат, тем больше пространства под ним. А значит, легче будет проводить некоторые операции в чердачном помещении (если так его можно назвать). Рассмотрим именно этот вариант, но предварительно обозначим, что начинать утепление односкатной крыши надо до монтажа обрешетки.

Изнутри чердака по стропильным ногам укладывается полосами гидроизоляционная мембрана. Укладку начинают от нижних концов стропильных ног с нахлестом между полосами 10-15 см. Крепление проводится по стропилам стальными скобами, используя степлер.
Нахлест полос закрывается самоклеящейся лентой.
Изнутри, чтобы теплоизоляционный материал не провалился и не порвал со временем гидроизоляцию, на стропила набивают доски или рейки с шагом 1 м. Можно использовать б/у материал.
Сверху стропильной системы между ногами укладывается утеплитель из мат или плит. Главное требование – ширина утеплителя должна быть чуть больше расстояния между стропильными ногами. То есть он должен входить в зазор впритык к торцам стропил. Таким образом закрываются все щели, которые впоследствии станут мостиками холода. Толщина теплоизоляционного слоя должна равняться ширине стропил.
Сверху утепленную кровельную конструкцию закрывают пароизоляцией по такой же технологии, что и гидроизоляцию.
Монтируется обрешетка.
Монтируется кровельный материал.

Теперь вторая ситуация – небольшой угол наклона односкатной крыши. То есть невозможно проводить какие-либо операции в чердачном помещении.

По стропильным ногам по торцам у нижнего края вдоль набиваются так называемые черепичные бруски сечением 30х30 мм минимум.
На них сверху укладываются поперек стропильной системы отрезки досок толщиною 25 мм. Вместо досок можно использовать фанеру, ДСП, ДВП, ОСП и другой листовой или плитный материал. Можно б/у.
Собой крыша сверху представляет конструкцию в виде нескольких ниш, сформированных стропильными ногами и уложенными на черепичные бруски доски.
Поверх полученной конструкции укладывается гидроизоляция, как и в предыдущем случае. Только пленку настилают так, чтобы она полностью повторила конфигурацию формы ниш.
Теперь в последние укладывают утеплитель.
Сверху кровлю покрывают пароизоляцией.
Монтируют обрешетку.
Монтируют кровельный материал.

В обоих случаях нередко, чтобы создать вентилируемый зазор между кровельным материалом и утеплительным пирогом, устанавливают контробрешетку. По сути, это рейки сечением, равным толщине стропил, которые на последние набиваются. Только не поперек, как обрешетка, а вдоль. И уже на контробрешетку крепят обрешетка.

Критерии выбора кровельного материала

В принципе, основной критерий один – минимальный угол наклона ската.

Мягкую кровлю можно укладывать даже на плоскую крышу.
Профнастил – 5 градусов, если одним листом покрывается полностью длина ската. Если сборка производится элементами, то есть с поперечными стыками, то угол не меньше 20.
Металлочерепица – 10-15 градусов в зависимости от типа и модели материала.
Шифер, ондулин – 20.
Битумная черепица – 11.
Фальцевая кровля – 5.

Полезные советы

Несколько рекомендаций, которые повлияют на качество конечного результата.

Строится односкатная крыша своими руками строго по проекту.
Для ее элементов лучше приобрести пиломатериал не ниже 1 сорта.
Все деревянные конструкции обрабатываются антисептиками и антипиренами. Первые отвечают за биологическую защиту, вторые являются противоогневым средством. Они так и наносятся: сначала антисептик, после высыхания антипиренное средство.

Заключение по теме

Итак, была разобрана тема – как построить односкатную крышу: пошаговая инструкция, нюансы монтажного процесса и правила сборки. Выполнение всех требований сооружения обязательны, строго нужно придерживаться последовательности проводимых операций. При кажущейся простоте конструкции в один скат, не значит, что стоит относиться к ней «с прохладцей». Крыша возводится на долгое время, поэтому конструкция должна быть прочной и надежной.

как сделать своими руками пошагово, устройство кровли и стропильной системы частных двухэтажных домов

Для небольших строений, например, сарая или гаража, часто используют односкатную кровлю. Простая в устройстве, она легко изготавливается без привлечения профессиональных строителей и смотрится весьма привлекательно. Для обустройства жилых домов подобное решение применяется реже: зачастую срабатывает сила традиции и небольшой для наших мест опыт ее проектирования и возведения. Наступило время оценить преимущества такой конструкции.

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания.

Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
Наименьший расход строительных материалов по сравнению с другими видами крыш.
Скромные финансовые затраты.
Простой и быстрый способ возведения, доступный для выполнения своими руками.
Не существует ограничений в выборе кровельных материалов и системе стропил.
Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
Низкий скос может стать причиной слабой теплоизоляции.
Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Устройство кровли

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Опоры

Подбираются после вычисления веса конструкции и определения финишного покрытия.

Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Крепежи

Ригель

Вид горизонтальной опоры для элементов несущих конструкций. Элемент распределяет нагрузку стропил между другими балками.

Распорки

Опоры, которые размещаются в пролетах и увеличивают устойчивость всего каркаса.

Подкосы

Это балки, служащие подпорками для стропильной системы.

Виды

Односкатные конструкции популярны во многих странах и используются при возведении как бюджетного, так и ультрамодного элитного жилья. При высоком наклоне крыши, отказавшись от чердачного помещения, есть возможность оптимизировать планировку. При низком – произойдет увеличение объема жилых помещений.

Плоская кровля часто выступает в паре с другими видами, как элемент разноуровневой системы. Это прекрасное дополнение для ломаной, полукруглой и других разновидностей крыш с разными скатами.

Красиво смотрятся двухуровневые варианты «односкаток» с разными углами наклона, направленными в противоположные стороны. Простые конструкции способны украсить козырьки, служащие частью веранды или выступающей мансарды.

По типу проветривания различают 2 типа:

вентилируемые – скос от 5 до 20 градусов, отверстия располагаются в коленчатой стенке;
не вентилируемые кровли – угол наклона от 3 до 6.

Стропильная система

Создание проекта и построение системы зависит от масштабности постройки и определяется:

климатической зоной и розой ветров;
линейными размерами основания – влияет на число стропильных ног, количество дополнительных опор и расстояние между ними;
углом наклона – определяет наличие фронтона и способ крепления к опорам;
типом материала кровли – диктует выбор характеристик строительного материала и строение обрешетки.

Шаг стропил также зависит от их длины и сечения:

при длине, 3 м шаг – от 1100 до 2150 мм, сечение – от 80 х 100 до 90 х 160 мм;
при 6,5 м, расстояние – от 1100 до 1400 мм, поперечный срез – не менее 120 х 220 мм.

Часто для больших строений нужна балка длиннее 7–8 м. Чтобы нарастить, ее сшивают, а места стыка усиливают и скрепляют дощечками или металлическими пластинами. Чем габаритнее элементы стропил, там меньше расстояние между ними.

Для обеспечения жесткости конструкции предусмотрены:

стойки, ригели и подкосы с минимальным сечением – 50 х 100 мм;
лежни и прокладки из бруса – 100 х 150 мм.

Классификация систем по ширине:

До 4,5 метра. Простейшие безопорные сооружения – кровля фиксируется на мауэрлате из двух бревен или досок, которые закреплены на стенах.
От 4,5 до 6 м. Конструкция усиливается:
- лежнем – на высоте перекрытия;
- подстропильной ногой – она служит подпоркой балки по центру основания; уклон ноги определяется шириной дома и высотой лежня над перекрытием.

От 6 до 9 м. Предусмотрены два подкоса, которые устанавливаются по обе стороны стропильной ноги.
От 9 до 12 м. Обязательно нужна еще одна опора, которая может быть частью выступающей внутренней стены или дополнительной консольно-прогонной конструкции, которая удерживается подкосами.
Более 12 метров. Значительно возрастает число подстропильных ног. Увеличение до конца свесов кровли ведет к наращиванию балок по краям специальными элементами – кобылками. Закрепление производится накладками – не меньше 60 см, которые фиксируются с помощью болтов или гвоздей, иногда монтажными пластинами.

Кроме того, стропильные системы различают по типу опор.

Наслонный

Система из стоек и подкосов опирается на брус мауэрлата, который закреплен на внешних стенах, а в некоторых случаях и с внутренней стороны. Дистанция между стропилами – от 600 до 1400 мм. Величина зависит от веса кровельного покрытия и характеристик дерева. Такие простые конструкции доступны для наклона крыши до 26 градусов и пролетом до 5 м. Чаще всего используется для хозяйственных построек: сараев, мастерских, гаражей.

Для эксплуатируемых кровель, то есть угол наклона которых стремится к нулю, стропильные ноги упираются:

с одной стороны – на более высокую несущую стену;
с другой – в мауэрлат.

Висячие стропила

Применяют, когда невозможно установить дополнительные опоры между боковыми стойками. В таком случае конструкции любых размеров собирают на земле или в мастерской, а уже готовые фермы поэтапно доставляются к месту стройки.

Возможные материалы:

металл;
железобетон;
дерево (сосна), сечением для стропил – 50 х 150 мм, для обрешетки – 50 х 50 мм.

Скользящие системы

Необходимы для обустройства крыши в зданиях со значительной усадкой в первое время после постройки. К ним относятся дома, возведенные из бруса или бревен – неравномерное проседание до 10%. Для деревянных конструкций очень важен и способ крепления стропильных ног.

Принципы устройства усвоить несложно:

Монтаж стропил производится на бревно конька.
Соединение ног может производиться встык или внахлест (на гвозди, болты и стальные пластины).

Шаг и подбор толщины дерева для стропил определяется весом кровельного покрытия. При толщине верхнего слоя 50 мм, выбирается обрезная доска шириной 200 мм.
Крепление к мауэрлату особое – слегка свободное, без жесткости. Это обеспечивает своеобразное скольжение, что позволяет избежать деформации крыши во время усадки и уменьшить распирающую нагрузку стен. В качестве крепежей используются специальные кронштейны из стали, толщиной 2 мм, с уголком.

Угол наклона

Чем больше угол, тем выше парусность. Поэтому скос кровли всегда должен быть направлен в сторону наиболее частых ветров. Таким образом снижается нагрузка во время большого шторма. Важно учесть при расчетах и климатическую зону.

Небольшой наклон может стать причиной скопления большого количества снега. Если его вовремя не убрать, дождаться образования наледи, крыша под ее значительным весом в лучшем случае прогнется, а в худшем – проломится.

Для средней полосы России не рекомендуется возводить конструкции более 35 градусов.

Естественный сход по кровле осадков – не менее важная причина при учете поверхности и прочности покрывных материалов. Шершавые виды лучше подойдут для засушливых регионов, гладкие – для мест, славящихся обильными дождями и снежными зимами.

Оптимальные значения для черепицы:

металлическая, керамическая и цементно-песчанная – не менее 6 градусов;
битумная – не меньше 12.

Предельные значения для листовой кровли:

шифер, профнастил, ондулин – минимум 6 градусов;
медь, оцинкованные листы (цинк-титановые) – от 17;
плиты из асбестоцемента – от 27.

При выборе кровельных материалов стоит перепроверять информацию. Иногда заявленные величины уклона для покрытия, указанные изготовителем, не совпадают с ГОСТом. Сам расчет лучше доверить профессионалам, потому что нюансов много, особенно у габаритных строений.

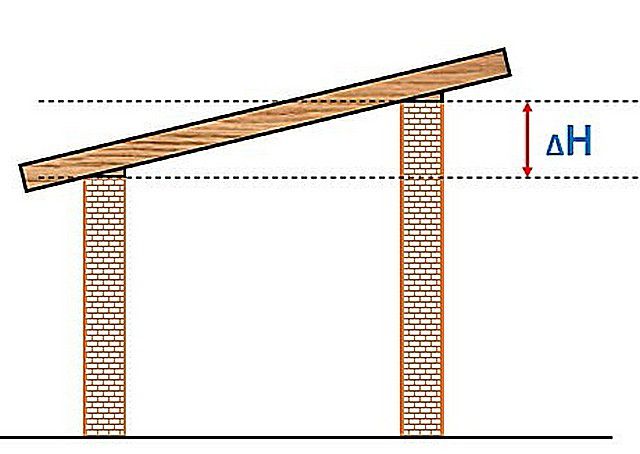

После определения величины наклона одну из несущих стен доводят до уровня, который обеспечит выполнение проекта.

Необходимые расчеты для выяснения длины стропил без учетов свесов производят по правилам прямоугольного треугольника.

Чтобы обеспечить сток воды и защитить стены от намокания, кровля выносится в среднем на 600 мм. Для технических построек минимум для свеса составляет – на 20–25, для двухэтажных жилых коттеджей и особняков – до 1200 мм.

Значение имеет и эстетика всего здания. Для определения собственных предпочтений, перед созданием проекта, можно воспользоваться компьютерными программами. Это позволит увидеть не только целиком всю кровлю, но и ее гармоничное сочетание с домом.

Материалы

Качество стройматериалов определяет прочность и долговечность всего здания, поэтому кровельные покрытия выбирать стоит внимательно, с учетом характеристик как коробки здания, так и возможностей будущей стропильной системы.

Дерево

Для каркаса подбирается древесина 1–3 сорта с частотой сучков на метр – не более 3, причем их высота не должна превышать 3 см. Трещины могут присутствовать, но неглубокие и небольшой длины – не превышающие половину длины доски.

Общие рекомендации:

Несущие балки должны иметь толщину от 50 мм.
Длина досок:
- из хвойных пород – до 650 мм;
- из лиственных – до 450 мм.
Дополнительные элементы – прогоны, мауэрлат, подушки – изготавливают только из твердых лиственных пород и обрабатывают антисептиком.

Кровля

Современный ассортимент покрытий для крыш весьма разнообразен, поэтому несложно подобрать подходящий материал по цвету, форме, необходимой прочности и цене.

Керамическая черепица

Материал может быть разных видов: плоская ленточная, пазовая, одно- или двухволновая. Хорошо подходит при угле наклона крыши от 25 до 60 градусов для домов из камня, кирпича или дерева. При меньших значениях скоса требуется усиливать вентиляцию и гидроизоляцию, при больших – понадобится дополнительно укреплять узлы, устанавливать добавочные крепления, ведь черепица весьма тяжелый материал.

Вес одного фрагмента 30 х 30 см может варьироваться от 2 до 4,5 кг, то есть 1 м2 может потянуть на 50 кг. Для сравнения металлочерепица весит в 10 раз меньше – 5 кг/м2. Поэтому шаг стропил для керамики требуется минимальный и деревянная обрешетка с мелкими ячейками. Зато черепица имеет отличную звукоизоляцию, красивый цвет и фактуру. Прочность одного элемента небольшая, но срок службы всей крыши превышает среднюю продолжительность жизни человека и достигает 150 лет.

Металлочерепица

Это рифленые оцинкованные стальные листы, которые с внешней стороны имеют полимерное покрытие. Количество защитных слоев, как и способ крепления между собой элементов, разнится в зависимости от изготовителя. Бывают как с глянцевые, так и матовые. Размеры всевозможные, толщина – от 0,4 мм, вес 1 м2 – от 3 до 5 кг.

Сборка производится на обрешетку, крепление гвоздями или саморезами, нахлест – в одну волну. Рекомендуемый наклон – от 15 градусов. Если он не превышает 20, то осадки могут слишком медленно стекать, поэтому стыки настилов дополнительно герметизируют.

В целом металлическая кровля довольно прочная и долговечная. Гарантийный срок – от 5 до 15 лет, но не всегда учитывается износ полимерного слоя. Из недостатков только плохая звукоизоляция и большое число отходов.

Мягкая черепица

Ее еще называют битумная. В основе материала – полиэстер, стекловолокно и целлюлоза. Они наносятся на битумные элементы, а сверху покрываются красящим веществом. Особенностью является сцепление, склеивание элементов под воздействием солнечных лучей. Выпускается в виде прямоугольников или полукруглых листов. Срок службы производителями определяется в пределах 15–20 лет без учета стойкости цвета.

Параметры:

длина – 100 мм;
ширина – от 300 мм;
вес на 1 м2 – 8–12 кг.

Универсальный материал с хорошей изоляцией в равной степени подходит для жилых и хозяйственных построек. Рекомендуемый угол наклона – от 12 градусов. По технологии предусмотрена гидроизоляционная подложка или подкладочный слой. Роль такого ковра может выполнять старое битумное покрытие. Среди недостатков – горючесть, неустойчивость к ультрафиолету и монтаж только в теплое время года.

Профнастил

Выпускается в виде гофрированных оцинкованных листов стали всевозможных размеров. Волны обеспечивают покрытию жесткость и прочность, их высота и форма зависят от конкретной модели. Различают трапециевидные, синусообразные или закругленные.

Некоторые производители внешнюю сторону покрывают стойкой полимерной пленкой.

Чтобы обеспечить гидроизоляцию, при укладке используется пергаминовая прокладка. Крепление к обрешетке осуществляется саморезными винтами, места стыков обрабатывают битумным составом. Рекомендованный наклон крыши с профнастилом – от 10 градусов.

Как и все металлические кровли, материал обладает небольшой звукоизоляцией, поэтому он чаще используется для промышленных объектов и сараев. Гарантийный срок эксплуатации – 15–20 лет.

Ондулин

Универсальные покрывной материал, который может применяться даже для облицовки дома. В его основе – целлюлоза, которая пропитана очищенным битумом с добавлением смол и пигментов. Цвет стойкий. Стандартные размеры листа – 2000 х 950 мм, вес – 6,5 кг/м2, что легче традиционного шифера в 4 раза.

К положительным свойствам относятся:

легкость;
прочность;
влагонепроницаемость;
отличная звукоизоляция;
высокая устойчивость к температурным перепадам;
невосприимчивость к воздействию химических реагентов.

Хотя минимальный допустимый уровень уклона – 6 градусов, ондулин не рекомендуют применять для крыш с небольшим скосом: отсутствует возможность удерживать длительное время снег. При более высоких значениях и правильной эксплуатации срок службы составит около полувека, гарантия гидронепроницаемости – 15 лет.

Шифер

Гофрированные листы из композитного материала на основе портландцемента и асбестового волокна. Форма волнистого листа всегда прямоугольная – 120 х 70 мм, вес – от 10 до 15 кг/м2. Уровень наклона кровли – от 12 до 60 градусов. Технологией при монтаже предусмотрен подкладочный слой из рубероида или пергамина.

К обрешетке шифер крепится внахлест при помощи гвоздей через мягкие герметичные прокладки.

Брус для каркаса выбирается:

для стандартного листа – 50 х 50 мм, стропильный шаг – от 500 до 550 мм;
для усиленного – 75 х 75 мм, длина шага – от 750 до 800 мм.

Не рекомендован для жилых построек. Гарантийный срок эксплуатации – до 10 лет. Однако стоит учесть его хрупкость, что не всегда дает устоять материалу перед градом.

Рубероид

Один из популярных бюджетных вариантов. Представляет собой кровельный картон, пропитанный и покрытый битумом. Чтобы избежать слипания, на верхнюю часть нанесена крупнозернистая присыпка.

Современная разновидность – еврорубероид, который состоит из стеклоткани или полиэстера, пропитанного битумом. Сверху присутствует полимерный слой. Этим эластичным и водонепроницаемым материалом часто покрывают небольшие участки кровли со сложной формой. Основной недостаток – быстрая воспламеняемость, поэтому проводить полную укладку можно только на технических объектах.

Как сделать своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
шруповерт;
строительный степлер;
стропильные гвозди и скотч.

Этапы монтажа включают в себя одиннадцать шагов

Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
По периметру верхней части здания оборудуется армопояс или мауэрлат.
По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.

Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
После присоединяется деревянная обрешетка.
На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.

После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Примеры красивых строений

Частный двухэтажный каменный дом в современном стиле. Отсутствие конька позволяет без проблем возводить многоуровневые системы. Четкие горизонтальные линии фасада прекрасно рифмуются с дуэтом односкатных крыш. Этот же прием прекрасно подойдет для Г-образного основания из пеноблоков.

Сгладить сложный рельеф порой по силам только односкатке, внешний вид от этого только выигрывает.

Наклонные кровли прекрасно вписываются в проекты просторных коттеджей и небольших каркасных зданий на 50 кв. м. Эти финские дома в эко-стиле покоряют своим комфортом и элегантностью дизайна.

Односкатные крыши гармоничны в сочетании с наклонными навесами. Это позволяет выгодно подчеркнуть некоторые части дома, сделать акцент на дизайне входной группы. Стильно смотрятся дополнения в виде козырьков, словно невесомых пристроек, навесов с покрытием из поликарбоната или профнастила.

Выступающие скосы предоставляют простор для размещения внешнего освещения. Вмонтированные фонари мягко освещают площадку вокруг здания и создают эффект парящей кровли. Вариации на эту тему многообразны.

Дома из бруса довольно капризны с точки зрения экспериментов со стилем, но и для них придумали оригинальные решения. На фото односкатная крыша необычной формы, покрытая битумной черепицей.

Чаще один скат используют на рубленых баньках узких форм.

Эксплуатируемые или эко-кровли имеют небольшой наклон, усиленную гидро- и теплоизоляцию. Правильно подобранный растительный ковер защищает от шума. Впитывая воду, снижает нагрузку на ливневую конструкцию.

Предложения мини не менее интересны. Садовый домик с забавной ломаной крышей и уютный дачный, с дуэтом двухуровневых скатов, имеют особое очарование.

О том, как построить односкатную крышу своими руками, смотрите в следующем видео.

Как строится односкатная крыша своими руками: пошаговый монтаж и выбор кровельного материала

Односкатные крыши имеют самую незамысловатую конструкцию и используются чаще всего в проектах хозяйственных построек, гаражей, дачных домиков, для придомовых построек.

Система односкатной крыши представляет собой плоскость прямоугольной или квадратной формы, противоположные части которой находятся под наклоном.

Такое расположение возникает за счет разной высоты противоположных стен здания. Односкатную крышу не составит труда соорудить самостоятельно.

В данной статье вы узнаете, как делается односкатная крыша своими руками — пошагово.

Содержание статьи

Кровельный материал для односкатной крыши

От того, какое кровельное покрытие предусмотрено для внешней отделки крыши, определяют угол наклона односкатной конструкции. Для разного покрытия уклон различен.

Чаще всего для такого рода крыш используют:

Кроме того, при выборе покрытия для крыши с одним скатом следует учитывать природные явления (ветряные нагрузки, снеговые осадки, направление порывов ветра).

Кровельный материал

Как рассчитать количество материала для односкатной крыши

Для верного расчета расходного материала для крыши, имеющей один уклон, необходимо знать размеры ската.

Размеры стропил

Длина стропильной доски зависит от внешнего покрытия, шаг укладки стропильных досок или брусьев. Так, для металлочерепицы рекомендуемый шаг — 30 см, для шифера — 44 см, для кровли с гибким покрытием — произвольный. Кроме того, для крыши с одним уклоном расстояние между стропильными ногами конструкции не должно превышать одного метра. Если брус тонкий, что расстояние между такими досками должно быть меньше.

ВАЖНО!

При расчете количества стропильных досок на односкатную крышу важно учитывать материал, который будет являться финишным покрытием кровли.

Для каждого покрытия определяются свои особенности стропильной системы.

Размеры стропил

Количество материала для ветровой доски

Расчет заготовок для ветровой доски производится путем определения разности периметра всего ската и нижней части, которая относится к карнизу. Данный показатель и будет являться размером ветровой доски.

Монтаж ветровой доски

Количество материалов для утепления, гидроизоляции, пароизоляции

Количество расходных материалов для обустройства пирога односкатной конструкции рассчитывается, исходя из периметра ската. Если требуется укладывать основу в два или несколько слоев, то, соответственно, количество умножается на число слоев. В зависимости от особенностей укладки того или другого материала, берется небольшой их запас.

Кроме того, необходимо запастись досками для доборных элементов, чтобы обеспечить вентиляцию, водосток, задерживающие снег элементы.

Гидроизоляция

Устройство стропильной системы

Стропильная система односкатной крыши подразумевает наличие минимума элементов, необходимых для ее монтажа.

Система может быть устроена с дополнительно установленными опорами или же без них.

Система с опорами

Если пролет между крайними стенами больше чем 4,5 м, то целесообразно устанавливать дополнительные элементы (подкосы, стойки, прогоны) для распределения нагрузки по периметру.

Если пролет более 6,5 метров, то надо устанавливать дополнительные опоры в центре помещения. Односкатная система при таком устройстве более надежная и прочная.

Система с опорами

Система без дополнительных опор

Если пролет составляет менее 4 метров, то устанавливаются наслонные стропильные доски, которые имеют опору только на противоположные стены. Такая конструкция является висячей и опорой служат брусья, уложенные на мауэрлат.

Система без опор

Скользящая система

Система, при которой основная нагрузка падает на мауэрлат. При этом брусья крепятся к стенам с помощью скользящих элементов, допускающих временное проседание здание без изменения конструкции кровли. Такая система наиболее распространена для бревенчатых сооружений.

Скользящая система

Устройство односкатной крыши

Кровельный пирог — внутренние слои кровельного покрытия, которые обеспечивают надежность самой крыши, тепло в здании, сухость и уют. Определяющими факторами обустройства кровельного пирога являются назначение сооружения и внешний покровный материал крыши.

Более подробно о расчете кровельного покрытия вы можете прочитать здесь.

Для классической холодной односкатной крыши кровельный пирог состоит их следующих слоев:

Стропильная система;
Гидроизоляция;
Контробрешетка;
Финишное покрытие.

Если проект предусматривает теплое помещение, то схема кровельного пирога выглядит следующим образом:

Стропильная система;
Гидроизоляционный слой;
Утеплитель;
Пароизоляция;
Финишное кровельное покрытие.

В зависимости от того, чем будет покрыта крыша, укладывают контробрешетку на слой пароизоляции.

Устройство кровельного пирога

Односкатная крыша своими руками: пошаговый монтаж

Как сделать односкатную крышу? Для правильного монтажа односкатной конструкции следует сделать ее проект, в котором указаны все размеры расходных элементов.

Также важно определиться, как будет обустроена крыша: с вентиляцией (для бань и жилых помещений) или без нее. При обустройстве вентиляции обеспечивают вентиляционные зазоры между слоями изоляции и боковые отверстия по бокам кровли.

Если в вентиляции нет необходимости (при постройке гаражей, террас), то угол ската такой крыши минимален и ее обустройство требует минимум усилий.

Подготовка работ по обустройству крыши включает в себя наличие нужных материалов и инструментов.

Каркасный дом с односкатной крышей

Материалы, необходимые для монтажа

Основные материалы для оборудования односкатной крыши:

Бревна (брус). Необходимы для монтажа стропильной системы, мауэрлата. Очень важно, иметь древесину хвойных или лиственных пород и чтоб она не имела показатель влажности более 20%, а брус предпочтительнее выбирать клееный. Диаметр бруса — не меньше 10 см, а бревно не должно быть сечением не меньше, чем 12х12 см. Обязательно все деревянные элементы следует обработать специальными антисептическими препаратами;
Доска или брус для обрешетки. Желательно, чтобы материал не имел сучков, обладал хорошими качественными показателями. Сечение бруса или ширину доски определяет финишное покрытие крыши;
Доски обрезные. Необходимы для создания планки торца. Если при покрытии используют металлочерепицу, то для торцевой планки можно воспользоваться доборными элементами;
Элементы для закрепления. Для крепления всех элементов каркаса используют саморезы, гвозди или анкерные болты. Для каждого вида материала используют разные крепления или совокупность разных креплений для увеличения прочности.

Кроме того, для обустройства пирога теплой кровли следует приобрести пароизоляционный материал, гидроизоляцию, утеплитель, а также кровельный материал с доборными элементами (по необходимости).

Порядок работ

Работы по монтажу односкатной кровли выполняются в порядке:

Монтаж мауэрлата;
Установка балок для перекрытия и ног подстропильных;
Оборудование стропильной системы;
Монтаж обрешетки;
Последовательный монтаж слоев кровельного пирога;
Внешнее покрытие.

ОСТОРОЖНО!

При монтаже кровли следует серьезно отнестись к каждому этапу работ, так как от того, насколько правильно и качественно будет выполнен монтаж всей конструкции, будет зависеть функциональность кровли.

Не следует экономить на материалах, так как односкатная кровля должна служить не один десяток лет и сохраняет при этом все свои характеристики.

Односкатная крыша своими руками: чертежи и фото.

Как построить односкатную крышу поэтапно

Чертеж

Стропильная система

Монтаж стропильной системы для односкатной крыши при наличии небольшого пролета подразумевает укладку балок на противоположные стены на расстоянии около 80 см.

Балки крепят к заранее установленному мауэрлату.

На закрепленные балки устанавливают стропила, количество которых должно быть равно количеству балок.

Далее устанавливаются наклонные балки, которые прикрепляют гвоздями к мауэрлату.

Таким образом, готовая стропильная система имеет опору на заднюю стену здания. При этом угол уклона зависит от того, какое покрытие имеет сооружение.

Стропильная система

Крепление мауэрлата

Мауэрлат относится элементу кровли, который устанавливается на несущую стену или устанавливается между балками перекрытия. Мауэрлат является опорой стропильных ног и передает нагрузку от конструкции кровли на стены здания.

Для односкатной крыши мауэрлат изготавливается из брусьев, которые крепят анкерными болтами. При заливке стены необходимо заранее ввинтить анкера для монтажа мауэрлата. Перед укладкой брусьев необходимо уложить слой гидроизоляции.

Следует учесть, что мауэрлат может быть изготовлен из разных материалов, в зависимости от того, из чего сделаны стены. Так, для деревянной конструкции подходят анкерные болты, для пеноблоков — арматура, а для кирпичной стены — отожженная проволока.

Мауэрлат

Монтаж обрешетки

Обрешетка является опорным элементом, на который укладываются все слои кровельного пирога, поэтому необходимо правильно выбрать материал и рассчитать шаг укладки.

Сечение брусьев должно быть примерно 5х5 см. Брусья укладываются поперек стропильной ноги.

Стропильная доска должна на полметра выходить за линию стены.

В зависимости от того, какое кровельное покрытие необходимо укладывать, определяют шаг обрешетки:

Если покрытие листовое, то достаточно шага в 1,5 метра;
Для шифера шаг следует делать около 1 метра;
Под профнастил укладывают сплошную обрешетку.

Стропила крепят к мауэрлату путем врезки в доску под углом.

Обрешетка

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

Гидроизоляционный слой;
Утеплитель;
Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Крепление кровельного материала

Кровельный материал — финишное покрытие крыши.

Является определяющим показателем всех работ по обустройству односкатной крыши.

Именно от того, какая кровля, зависит порядок работ, характеристики используемых материалов.

Кровельное покрытие устанавливается в соответствии с инструкцией и особенностями укладки.

Разные производители приводят пример укладки в соответствии с основой.

Кроме того, после укладки покрытия следует монтировать доборные элементы.

Виды доборных элементов

Доборные элементы играют существенное значение в оборудовании кровли, поэтому ими не стоит пренебрегать. Элементы для водостоков, планки, флюгеры, элементы для задержания снега должны быть установлены для того, чтобы поддержать функциональность кровли.

Таким образом, монтаж односкатной кровли можно произвести своими руками довольно качественно.

Не следует опускать такие показатели, как направление ветра в регионе, количество осадков при расчете проекта конструкции, так как каркас несет основную нагрузку кровли. Кроме того, не следует экономить на комплектующих.

Доборные элементы

Полезное видео

В данном вы увидите строительство односкатной крыши:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Односкатная крыша своими руками + чертежи и фото

Если в процессе постройки дома вы задумываетесь о том, как правильно и интересно сделать кровлю, то у вас есть два распространенных варианта – это односкатная и двускатная форма кровли. Хотя двускатная крыша пользуется большой популярностью, она достаточно сложная и для ее сооружения потребуется немало времен. Односкатная форма кровли приобретает все большую популярность, благодаря необычному виду и простоте установки.

Поэтому в этой статье мы рассмотрим устройство односкатной крыши, как правильно подобрать материалы для кровли, как утеплить данную часть, и как сделать работу своими руками. А чтобы односкатная крыша своими руками получилась правильной, мы предоставим чертежи и фото.

Выбираем правильный угол наклона кровли

Односкатные крыши довольно простые, их легко сооружать, но, главное, заранее все продумать. Угол наклона кровли можно определить в зависимости от снеговой, ветровой нагрузки и климатических условий вашей местности. Кроме того, важно учесть, что каждый материал для обшивки односкатной кровли имеет свой минимальный рекомендованный угол наклона. Рассмотрим некоторые из них:

Шифер и ондулин – минимум 6 градусов.
Керамическая или цементно-песчаная черепица – минимум 10 градусов.
Битумная черепица – минимум 12 градусов.
Металлочерепица – минимум 6 градусов.
Асбестоцементные плиты –минимум 27 градусов.
Медные, оцинкованные или цинк-титановые листы – минимум 17 градусов.
Профнастил – минимум 6 градусов.

В том случае, когда минимальный угол наклона кровли больше рекомендованного, никаких проблем не будет, если меньше – необходимо переделать его, чтобы получить рекомендуемые показатели. Когда вы не будете придерживаться технологии монтажа кровли и кровельного материала, то она может не только начать течь на стыках, но и при выпадении большого количества снега просто деформируется. Самый оптимальный угол наклона кровли – около 20°. Но перед началом работ лучше подсчитать тот угол, который подойдет к вашей местности. Кроме того, при покупке уточняйте данную информацию у консультантов, так как производители иногда указывают другие цифры наклона кровли. Бывает такое, что производители могут указать уклон в 14°, хотя ГОСТ по минимальному углу наклона данного материала равен около 6°.

Совет! При уклоне кровли меньше 12°, все стыки кровельного материала следует промазать специальным составом, который не допустит протекание односкатной кровли. Для этого можно воспользоваться битумной мастикой или же кровельным герметиком.

Очень важно составить чертежи, благодаря которым можно будет выбрать угол наклона кровли и сделать правильные расчеты. Если вы строите новый дом или сельхозпостройку, на который планируете устанавливать односкатную крышу, то одну из стен нужно поднять выше. Для правильного расчета можно использовать формулы прямоугольного треугольника. Примите во внимание, что при расчете не учитывается длина свесов кровли. Они нужны для защиты стен строения от снега и дождя. Минимальный размер свеса должен быть как минимум 20 см. В любом случае он не должен выделяться на общем фоне и гармонично смотреться с крышей.

Совет! Существует множество дизайнерских программ, при помощи которых можно посмотреть свою задумку в 3D измерении. Данные программы помогут вам решить, какой свес кровли подойдет лучше и наглядно покажет ваш дом на мониторе.

Односкатная крыша своими руками пошагово

Монтаж стропильной системы

Устройство односкатной крыши начинается со сборки стропильной системы. Это основной каркас кровли, на который и будет установлен кровельный материал. Для работы вам понадобится:

брус 100×100 мм или 150×150 мм;
гвозди;
укладочные доски, толщиной как минимум 50 мм;
теплоизоляционные и гидроизоляционные материалы;
рулетка, степлер, строительный уровень;
стамеска, топор, кровельный молоток;
пила, нож, шуруповерт.

Выбор стропильной системы для крыши, полностью зависит от размера постройки и кровельного материала. Кроме того, учитывайте из чего сделаны стены. В качестве опор для стропил, всегда служит мауэрлат.

Кровельный мауэрлат

Мауэрлат – это брус, уложенный сверху по всему периметру стены. Он играет роль нижней опоры для стропил. Если для вашей постройки используется металлический каркас стропил, то мауэрлат делается из швеллера или другого металлического материала. Данный элемент связывает кровлю со стенами и распределяет нагрузку на всю их площадь. При установке кровельного мауэрлата обязательно под низ стелиться водонепроницаемый материал (гидроизоляция). Часто для этого используют рубероид, который укладывают в несколько слоев. Если этого не сделать, древесина начнет гнить, а металл со временем покроется ржавчиной. Важно связать каждое звено с двумя соседними, которое в совокупности со стропилами превратится в достаточно надежную конструкцию.

Дополнительные советы

Для того чтобы понять, как сделать односкатную крышу, важно принять во внимание то, какую постройку вы кроете. Например, если это сарай, хозблок или гараж – то для такой постройки не требуются слишком большие балки. Если ширина здания достигает до 6 метров, использовать односкатную кровлю выгодно. Все дело в том, что конструкция достаточно простая и не требует использования подпорок или прогонов. Благодаря этому вы сможете сэкономить свои силы, время и средства. Если здание до 5,5 м, можно использовать балки от 50 до 150 мм. Если до 4 метров – от 50 до 100 мм. Но в любом случае, учитывайте погодные условия в конкретно вашем регионе. Кроме того, если угол наклона кровли небольшой, экономить на балках не стоит. Ведь в противном случае из-за снега кровля может просто- напросто прогнуться и деформироваться.

Для конструкции односкатной кровли до 4,5 м, между стенами каркас достаточно простой. Он состоит из двух бревен мауэрлата, которые закрепляются на стенах, и стропильных балок, опирающихся на мауэрлат.

Для конструкции односкатной кровли до 6 м, между стенами дополнительно нужен лежень и подстропильная нога, упирающаяся в балку посередине.

Для конструкции односкатной кровли от 6 м, было бы хорошо, если внутри была еще одна несущая стена, на которую можно будет опереть стойки.

Для конструкции односкатной кровли больше 12 м, стропильная конструкция будет намного сложнее из-за наличия дополнительных подстропильных ног. Если по бокам требуется дорастить балки, для этого нужно использовать древесину такого же сечения. Для надежности важно закрепить по бокам две деревянные накладки, длина которых минимум 60 см.

Для того чтобы стропильный брус прикрепить к мауэрлату, необходимо в стропилине сделать вырез, которым он упрется в мауэрлат. Если вы не хотите заморачиваться с каждой стропилиной, создайте шаблон, по которому будете делать необходимый вырез во всех брусках.

Совет! Если вы делаете каркас кровли на деревянном доме, то жесткое крепление стропил к мауэрлату производить нельзя. Это связано с тем, что большинство данных построек проседают. Впоследствии конструкция может перекоситься. Поэтому для таких строений используют крепления, которые в народе называют «скользячки». Они представляют собой уголки, которые крепятся к мауэрлату и подвижно связанных металлических полос, прикрепленных к стропилам. «Скользячки» фиксируются по две на стропильную ногу.

Установка стропил

Установка стропил проходит следующим образом: крепим стропильные балки к мауэрлату. Промежуточное расстояние следует определить в зависимости от выбранного кровельного материала. Обычно это от 50 до 80 см. Для крепления вам понадобятся анкера или большие гвозди. Укладывать стропилину нужно торцом кверху или, другими словами, «на ребро».

Важно внимательно следить за углом наклона каждой стропильной доски. Если это выпустить из внимания, будет трудно потом выставить ровную поверхность для укладки кровельного материала. Чтобы упростить себе работу, установите первую и последнюю балку и натяните леску. Это послужит ориентиром и существенно упростит вашу работу.

Совет! Если все стены постройки ровные, и вы не хотите взводить одну из стен выше, то выход есть. Стропильные фермы сэкономят вам как деньги, так и силы. Фермы можно купить готовыми или сделать своими руками. Для гаража или сарая, в качестве материала подойдет древесина. Для жилого помещения лучше использовать металл.

Выбор кровельного материала

При выборе кровельного материала важно учесть тип постройки. Например, если это строение сарайного типа – то можно выбрать не слишком дорогой кровельный материал. Если же это жилой дом – то нужно выбрать долговечный, эстетически красивый кровельный материал, который будет обладать хорошей звукоизоляцией. Ниже поданы наиболее распространенные материалы для устройства кровли:

Рубероид. Это недорогой материал, состоящий из пропитанного битумом картона, покрытого специальной защитной посыпкой. В минусы входит недолговечность и боязнь повышенных температур. Кроме того, материал легковоспламеняемый.
Шифер. Также недорогое покрытие для кровли, в состав которого входят асбестовые волокна. Из плюсов можно отметить простоту в установке, неплохая прочность и огнеупорность.
Мягкая кровля. Отличнейший материал для жилых помещений. Долговечное покрытие, не боящиеся УФ излучения и обладающее звукоизоляционными свойствами. Мягкое покрытие материала глушит все звуки падающего дождя или града.
Ондулин. Из плюсов небольшой вес, шумоизоляция и небольшая стоимость. Из минусов то, что покрытие недолговечное, боящиеся повышенных температур.
Металлочерепица. Представляют собой оцинкованные листы, покрытые полимерным составом. Данная кровля не боится коррозии и ультрафиолета. Благодаря наличию профиля, обладает хорошей прочностью. Из минусов – чрезмерная шумность. Материал довольно часто используют для покрытия жилых домов.
Профлист. Материал представляет собой оцинкованные листы, покрытые полимерным слоем. Благодаря волнистости не только повышается жесткость и прочность – но и упрощается процесс стыкования. Обладает долгим сроком эксплуатации. Из минусов – повышенная шумность, так как материал металлический.

Все что от вас требуется – взвесить все за и против, определиться с бюджетом и выбрать подходящий материал для себя. После чего можно начинать устройство односкатной крыши.

Монтаж обрешетки

К установке обрешетки следует серьезно отнестись – ведь именно на нее будет крепиться как гидроизоляция, так и кровельный материал с утеплителем. Шаг обрешетки напрямую зависит от выбранного вами кровельного материала. Доски крепим к стропилам при помощи гвоздей. При установке на жилое помещение, желательно обработать древесину специальными пропитками. Они защитят дерево от гниения, паразитов и сделают материал огнеустойчивым. Если в качестве кровельного материала выступает рубероид или мягкая кровля, то нужно установить сплошную обрешетку, но важно оставлять зазоры для циркуляции ветра в 2–3 мм между досками.

Очень важно как можно лучше выровнять основание под кровельный материал. В противном случае кровля будет неровная и возможны даже потеки. Кроме того, при установке кровельного покрытия важно придерживаться технологии, рекомендуемой производителем.

Утепление кровли

Для жилого помещения крышу лучше утеплить. Процесс утепления производится в следующем порядке:

Степлером крепим гидроизоляцию.
Устанавливаем утеплитель.
Набиваем контробрешетку.
Устанавливаем паробарьер.

Наиболее распространенный материал для утепления – это минеральная вата или пенопласт. Обычно для кровли хватает 10 см слоя, но для каждого региона информацию следует уточнять. Ниже приводится схема правильного утепления.

Вывод

Как мы увидели из этой статьи, односкатная форма крыши отлично подойдет как для гаража или сарая, так и для крыши частных домов. Не забывайте делать осмотр уже сделанной поверхности на наличие повреждений. Кроме того, важен своевременный ремонт и при правильно выбранном материале и выполнении технологии, отличный результат вам обеспечен!

Баня с односкатной крышей своими руками

О горячей любви русского народа к бане ходят легенды, утверждают, что именно в этой процедуре скрывается секрет богатырского здоровья и долголетия жителей нашей северной страны. В мире, где никого не удивишь наличием современной душевой кабины в дачном доме, баня, построенная своими руками, необходима не просто для поддержания гигиены, а как ритуал приобщения к национальным традициям и закалки настоящего русского духа. Не каждый любитель банных процедур располагает большим земельным участком, но добротная баня с односкатной крышей уместится на самой скромной территории.

Содержание статьи

Преимущества односкатной крыши для бани

Конечно, настоящие ценители тратят огромные деньги на возведение парной согласно их особым требованиям, но, если необходима простая конструкция для строительства, лучше всего подойдет односкатная крыша для бани. Ее преимуществами опытные строители считают:

Простота. Сделать своими руками бюджетную баньку с односкатной крышей под силу неопытному мастеру, имеющего скромные познания в кровельном строительстве. Технология возведения позволяет выполнять работы в одиночку, что дополнительно сокращает затраты.
Низкий бюджет. Издержки на строительство односкатной крыши в 1,5-2 раза ниже, чем двухскатной для бани одной и той же площади. Экономия достигается за счет снижения расходов на элементы стропильной системы, выполняемые из высококачественной древесины, и кровельный материал, цена на который достаточно высока.
Надежность. Если сделать проект односкатной крыши для бани, правильно рассчитав угол наклона ската и толщину элементов опорного каркаса, она прослужит долгие годы, надежно защищая баню от дождя, снега и ветра.
Удобство. Компактную баню с односкатной крышей можно легко пристроить к имеющемуся дому, сэкономив свободное пространство и строительный материал. Если грамотно сделать проект, можно организовать пространство таим образом, что баня будет иметь выход на улицу и в дом.
Баня с односкатной конструкцией крыши, пристроенная к дому

Обратите внимание, плоская крыша совершенно не подходит для строительства бани своими руками. Возможно, это самый экономичный вариант, однако, особенности эксплуатации помещения требуют обустройства хотя бы одного ската для обеспечения эффективной циркуляции воздуха.

Отличительные черты конструкции

Конструкция односкатной крыши для бани предельно проста, она состоит из одного ската, плоскости, наклон которой придает разность в высоте опорных стен. Опытные строители рекомендуют сделать уклон 20-30 градусов, он обеспечит самотечный сход снежных масс и влаги с поверхности кровли. Строительство своими руками односкатной крыши для бани обычно происходит следующими способами:

За счет разной высоты стен. Чтобы обеспечить уклон крыше, во время возведения одну стену делают несколько выше, чем вторая. Затем прямо на верхний край этих стен укладывают мауэрлат и монтируют стропила.
Устройство стропильной системы на разновысоких опорных стенах
За счет монтажа стоек. Этот вариант отличается от первого тем, что опорные стены делают одной высоты, а уклон ската крыши формируют за счет установки специальных стоек на одну из стен. Этот вариант экономит материал, однако, считается, что сделанная таим образом баня нуждается в утеплении и заделки щелей, так как хуже держит тепло.
Стропильная система с опорой на вертикальные стойки

У профессиональных кровельщиков есть одно правило, которым нужно пользоваться и при строительстве своими руками — чем меньше угол наклона крыши, тем более гладкий кровельный материал необходим. Уточним, что минимальный уклон составляет 10 градусов, на более пологих крышах скапливаются лужи и снежные наносы, отрицательно влияющие на срок эксплуатации.

Элементы конструкции и материалы

Прочность односкатной крыши и сохранение тепла внутри бани зависит от выбора качественного материала, соответствующего нелегким условиям эксплуатации. Для работы своими руками подойдут следующие материалы.

Для мауэрлата. В качестве опорного бруса, укладываемого на поверхность стен, на которые крепят стропила, используют прочный хвойный брус сечением 150х150 мм или толще. Для того, чтобы его не поразили гнили, его гидроизолиуют с помощью обмазки мастикой или рубероидом.
Правила монтажа мауэрлата
Для стропил. Для изготовления стропильных ног, на которых лежит вся тяжесть кровельного материала, используют ровные доски сечением 50х150 мм из твердой древесины. Такой размер пиломатериала гарантируют достаточный запас прочности и позволяет легко использовать утеплитель толщиной 150 мм, если это необходимо. Длина стропил должна учитывать запас на свесы, защищающие стены бани от влаги. На каждом конце стропильной ноги изготовляют выпилы под мауэрлат и закрепляют на него с помощью гвоздей или металлических накладок.
Узел опирания стропил на стену
Для обрешетки. Обрешетку приколачивают к стропильным ногам перпендикулярно им, она служит для распределения нагрузки кровли между опорами. Для некоторых видов кровельных материалов, которые подвержены деформации, необходимо обустройство сплошной обрешетки из влагостойкой фанеры, для остальных подойдет решетчатая конструкция из реек толщиной 25-30 мм.
Для кровли. Для бани с односкатной крышей следует выбирать долговечные, прочный и в то же легкий кровельный материал с достаточно гладкой структурой поверхности. Оптимальный выбор – ондулин, мягкая черепица, металлочерепица или профнастил.

Варианты конструкций стропильной системы односкатной крыши

Важно, что для односкатной крыши без чердака потребуется дополнительно утеплитель в виде плит или рулонов волокнистых веществ с низкой теплопроводностью. Если проект предусматривает чердак, то утепление ската не потребуется. Учтите, что в любом случае для строительства односкатной крыши своими руками потребуется гидроизоляционная пленка, антисептический и огнеупорный состав для обработки древесины, специальный крепеж для кровельного материала и минимальный набор инструментов.

Технология возведения

Чтобы крыша служила надежной защитой для бани долгие годы, строительство ведут согласно технологии, проверенной годами:

Одну из длинных стен каркаса бани сооружают более высокой согласно проекту. Этот вариант удобен тем, что он предусматривает использование более коротких стропильных ног, для изготовления которых не требуется сращивать несколько доборных частей. Это придает большую прочность конструкции односкатной кровли.
На верхнюю поверхность стен, защищенную гидроизоляционным слоем, устанавливают мауэрлат. Этот брус, обеспечивающий распределение нагрузки, можно установить на анкерные болты или металлические шпильки, в зависимости от материала стен бани.
Изготовляют шаблон стропильной ноги, согласно которому изготавливают их необходимое количество, учитывая, что допустимое расстояние между стропилами 50-80 см. Паз, выпиленный в ноге, надевают на мауэрлат, закрепляют с помощью гвоздей, саморезов или металлических накладок.
Процесс установки стропил
Перпендикулярно стропилам приколачивают рейки контр-обрешетки, на которую с помощью скоб строительного степлера крепится гидроизоляционная пленка. Она необходима, чтобы создать между стропильными ногами и пленкой зазор, защищающий их от просачивания влаги, попадания конденсата.
Поверх гидроизоляции монтируют обрешетку. Для тяжелых или неспособных держать форму кровельных материалов готовят сплошную основу из влагостойких фанерных листов. А для жестких и легких – решетчатую из реек с промежутком 15-20 см.
На готовую обрешетку настилают кровельный материал. Важно, что монтаж необходимо начинать сверху вниз, нахлестывая листы друг на друга на 10-15 см. Используют для крепления кровли специальные саморезы с каучуковыми шляпками для защиты отверстий от проникновения влаги. В отсутствии специального крепежа можно выйти из положения, применяя резиновые прокладки в комплекте с обыкновенными саморезами.

После монтажа кровельного материала остается только зашить фронтоны, оборудовать водосточную систему, после чего баня, построенная своими руками, будет готова к установке теплогенерирующего оборудования, встрече первых гостей.

Видео-инструкция

Как сделать и построить односкатную крышу своими руками

Многие обитатели города, имеющие достаточно средств, при первой же возможности строят собственный загородный дом. Кто-то приезжает в него только на выходные, чтобы отдохнуть от суеты и шума города. А кто-то со временем перебирается туда жить, оценив всю прелесть тишины и покоя. Но чтобы жизнь в загородном доме доставляла только радость и удовольствие, следует продумать каждую мелочь задолго до начала строительства. И одним из самых сложных выборов является подборка крыши. На сегодняшний день большой популярностью пользуются проекты домов с односкатной крышей. Они смотрятся довольно изящно и необычно, что привлекает тысячи потенциальных домовладельцев.

Однако прежде чем начать строительство дома, следует узнать как о плюсах этого решения, так и о минусах, чтобы они не стали неприятными сюрпризами в будущем.

Содержание материала

Плюсы и минусы односкатной крыши

Для начала стоит рассказать о том, какими плюсами обладает односкатная крыша:

Простота монтажа, положительно сказывающаяся на стоимости строительства.
Минимальное количество используемых материалов.
Возможность использования всех видов кровли.
Малое сопротивление ветру, что позволяет использовать односкатную крышу во всех регионах, включая те, где часто буйствуют сильные ветра.

К сожалению, односкатная крыша обладает не только комплексом положительных характеристик, но и некоторыми отрицательными. Знать о них не менее (а может и более!) важно, чем о достоинствах.

Не слишком привлекательный внешний вид (по сравнению с двускатными, вальмовыми и многощипцовыми крышами).
Сложность организации водоотлива. Дело в том, что при использовании односкатной крыши вся вода (дождевая или талая) стекает на одну сторону дома, а не на две и не на четыре, что может стать причиной настоящего потопа, если не предусмотрена мощная система отвода воды.

Именно поэтому в нашей стране при постройке жилых домов односкатные крыши используются довольно редко. Зато благодаря простоте именно они могут стать лучшим решением при возведении различных зданий, будь то хозяйственные постройки, гаражи, бани и другие здания.

Если правильно сделать всю работу и удачно подобрать материалы, можно добиться великолепного результата.

Некоторые люди предпочитают создавать на жилых домах более сложные, более красивые крыши. Для этого можно комбинировать несколько односкатных, у которых скаты направлены в разные стороны или же располагаются на разной высоте. При этом сохраняется простота возведения, а значит и низкая стоимость, что высоко ценится многими заказчиками.

Если вы решили выбрать дом с односкатной крышей, то необходимо очень серьёзно подойти к выбору конкретного вида крыши – от этого зависит многое. Поэтому узнать побольше о разных видах односкатных крыш будет очень полезно.

Какими бывают односкатные крыши

Современные односкатные крыши бывают очень разными. Они различаются по углу наклона, конструкции, кровельным материалам и ширине пролёта. Обо всех этих различиях нужно рассказать поподробнее.
По типу расположения несущей конструкции крыши конструкции принято делить на две разновидности:

Крыша опирается на несущие стены, оканчивающиеся на разной высоте.
Имеет одностороннюю ферму треугольной формы и опирается на несущие стены одинаковой высоты.

Первый вариант значительно популярнее. Он гораздо проще в реализации. Расходуется меньшее количество древесины. Однако стоит учесть, что необходимо, чтобы одна из внешних стен была достаточно высока, чтобы обеспечить крыше нужный угол наклона.

Второй вариант полностью противоположен первому. При строительстве приходится использовать больше материалов, да и сам монтаж имеет определённые сложности. Зато крыша возводится без поднятия несущей стены.
Конечно, выбирать, какому из вариантов отдать предпочтение, можете только вы сами, исходя из своих представлений об идеальной односкатной крыше.

Крыша может иметь разное количество промежуточных опор, поддерживающих стропила. Можно использовать несколько промежуточных опор, одну, или же опоры могут вообще не использоваться. Определять подходящий вариант следует, учитывая как длину стропил и наклон односкатной крыши.

При строительстве стропила нужно укладывать на деревянные балки перекрытия. В некоторых случаях их укладывают на мауэрлат (лежащие горизонтально доски, для которых стена является опорой).

Какой угол наклона оптимален для односкатной крыши

Одним из важнейших вопросов, связанных с односкатной крышей, это определить – какой же уклон будет оптимальным? Это зависит от нескольких факторов, которые обязательно нужно учитывать.

Угол наклона может быть довольно разным – от 5 до 60 градусов. Но это крайности, а в большинстве случаев угол колеблется от 10 до 30 градусов. Чтобы выбрать оптимальный угол, необходимо учитывать:

количество осадков, обычно выпадающих в данном регионе;
силу ветра, обычного для региона строительства;
используемый кровельный материал.

Если ваш дом находится в одном из центральных регионов России, то лучше всего отдать предпочтение наклону в 20-30 градусов. А вот для северных и северно-восточных регионов, где снег может валить на протяжении нескольких недель подряд, этот показатель должен составлять как минимум 40-45 градусов.

В противном случае на крыше скопится большое количество снега, что со временем может привести к повреждению несущих конструкций или самой кровли.

Специалистами давно подсчитан оптимальный наклон для разных кровельных материалов. И об этом будет полезно знать.

Рубероид – угол наклона 5-7 градусов.
Металлочерепица – 25-35 градусов.
Шифер – 20-30 градусов.
Фальцевая кровля – 18-28 градусов.
Профнастил – 8-10 градусов.

Впрочем, здесь могут быть определённые исключения. К примеру, если ваша кровля изготовлена из лёгких материалов – из профнастила или оцинкованного металла, лучше немного увеличить оптимальный угол наклона – несильно, всего на несколько градусов. В противном случае, в особо снежную и долгую зиму, когда на кровлю будет долгое время оказываться дополнительное давление, крыша может быть деформирована, что приведёт к повреждению кровли и протечкам.

А вот для металлочерепицы или шифера угол наклона увеличивать нельзя. В противном случае швы будут недостаточно плотными, и вода может попасть в них.

Конструкция крыши

Чтобы окончательно уяснить, что же представляет собой односкатная крыша, нужно узнать о её конструкции, а также о разновидностях.

Односкатная крыша может быть двух видов: вентилируемая и невентилируемая. Выбирать подходящий вариант следует исходя из того, для чего конкретно предназначена крыша в доме.

Невентилируемая крыша в основном устанавливается над террасой. В этом случае её наклон сравнительно невелик – около 4-6 градусов. Но такую крышу часто придётся дополнительно очищать от снега зимой, так как сам по себе он не будет сходить.

Основную крышу жилого дома или бани лучше сделать вентилируемой, для того чтобы в помещении был хороший климат. Многие специалисты ценят вентилируемую крышу за наличие специальных отверстий, проходящих по периметру крыши – благодаря им кровля может прослужить значительно дольше. Впрочем, и в этом случае, если угол наклона кровли незначителен, придётся время от времени удалять крышу от снега.

Если вы хотите построить односкатную крышу своими руками, то особенных сложностей возникнуть не должно – эта крыша отличается простотой. Достаточно знать теоретическую часть и иметь некоторые навыки работы руками.

Стропильные ноги должны упираться в мауэрлат, его необходимо будет сделать на внешних несущих стенах дома. Поэтому угол наклона кровли будет зависеть от того, какова разница высоты стен. Если они имеют одну и ту же высоту, то придётся снабдить одну из них фронтоном, обеспечивающим нужный перепад высот.

Конструкция крыши также будет зависеть от длины пролёта. В некоторых случаях, если расстояние между стенами не более 4-5 метров, не обязательно укреплять стропила. Когда пролёт имеет длину 5-6 метров, нужно будет подпереть стропила специальной подстропильной ногой. В тех случаях, когда длина пролёта составляет 6-12 метров, нужно будет поставить специальный прогон, который будет устанавливаться на стойки. Причём и с той и с другой стороны от стойки нужно установить подстропильные ноги, они будут упираться непосредственно в стропило.

Возможно, кому-то это покажется сложным, но если посмотреть видео, можно быстро и легко разобраться во всех тонкостях крепежа стропил односкатной крыши.

В некоторых случаях, когда пролёт имеет длину от 12 до 16 метров, необходимо особое устройство односкатной крыши. Нужно возвести две опоры. Их нужно возвести на небольшом расстоянии от стен – оно должно быть не больше 6 метров. Также стоит следить, чтобы промежуток между стойками был не более 1\3 пролёта.

Поэтому следует заранее произвести расчёт и разметить места, где будут уложены опоры. Между собой опоры нужно скреплять схваткой.

Как видите – стропильная система односкатной крыши лишь на первый взгляд кажется сложной. Если же разобраться в её устройстве, то все окажется простым и понятным.

Выбор материалов для строительства

Строительство односкатной крыши – очень важная и ответственная работа. И выполнять её нужно, используя только качественные материалы.

Лучше всего выбирать древесину хвойных пород – она меньше подвержена гниению и реже поражается грибком и плесенью.

Влажность не должна превышать 22%. В противном случае, в процессе усушки материал может изменить форму, что приведёт к повреждению всей конструкции крыши. Конечно, на дереве не должно быть трещин и других дефектов, снижающих его прочность и долговечность. Следите, чтобы материал не был поражен жучками-древоточцами – этот дефект не бросается в глаза, из-за чего является ещё более опасным.

Желательно выбирать материал, уже обработанный антисептиком и антипиреном. Это гарантирует, что со временем на дереве не появится плесень, а кроме того, что оно сможет долгое время противостоять огню, обеспечивая целостность конструкции крыши.

Какой кровельный материал выбрать для крыши

Ещё один важный выбор, без которого невозможно получить качественную и долговечную крышу, это выбор кровельного материала. Современный рынок предлагает большой ассортимент. Это может быть шифер, черепица, мягкая кровля и многие другие. Конечно, во многом выбор зависит от того, какие проекты односкатных крыш вы выбрали для воплощения в жизнь. Но также стоит задуматься о долговечности, весе, стоимости и эстетической стороне вопроса. Поэтому каждый материал стоит рассмотреть более пристально.

Рубероид (мягкая кровля) представляет собой довольно удобный вариант. Он дешёвый, а его установка занимает минимум времени и может быть проведена самостоятельно, без привлечения специалистов. Минимальный вес позволяет ему не увеличивать нагрузку на несущую конструкцию. Однако малые сроки службы (обычно не более 10 лет) и недостаточно привлекательный внешний вид делают его не слишком привлекательным. Обычно его выбирают для установки кровли хозяйственных построек, а не жилых зданий.
Металлочерепица на сегодняшний день является одним из самых востребованных кровельных материалов для жилых зданий. Она – самый привлекательный вариант, но и самый дорогой. Сравнительно небольшой вес позволяет в некоторых случаях обходиться без усиления несущих конструкций. Как показывают испытания, при бережном обращении такая кровля может прослужить 50-70 лет. Но многим не нравится тот факт, что при дожде металлочерепица не скрывает звуков – каждая капля громко барабанит по кровле, мешая спать людям, имеющим чуткий сон (обычно детям и старикам). При повреждении тонкого оцинкованного слоя, металлочерепица может проржаветь. Ну и конечно, высокая стоимость также играет свою роль.
Шифер можно назвать удачным компромиссом. Он сравнительно дешёвый, а его установка не занимает много времени. При этом он способен легко прослужить 30-40 лет, если не ходить по кровле. Немаловажно, что он довольно привлекателен, хотя и уступает в этом черепице. Его единственный минус – большая масса. Из-за этого приходится дополнительно усиливать несущую конструкцию, если дополнительная нагрузка от кровли не была предусмотрена при строительстве.

Зная о наиболее распространённых кровельных материалах, вы сможете решить, какой из них является наиболее удачным для вас. И, конечно, разберётесь, как сделать односкатную крышу, и какие материалы при этом использовать.

Как самому и из чего сделать односкатную крышу

Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Плюсы и минусы

Содержание статьи

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышей

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

Одноэтажный дом с односкатной крышей большой площади

Двухэтажный дом с террасами на двух этажах

Под натуральную черепицу требуется большой угол наклона крыши

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом — интересный реализованный проект

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Тот же проект, что вверху, с другой стороны

Две односкатные крыши на разных уровнях

Как построить перголу со скатной крышей

Пергола со скатной крышей может быть построена рядом с лицевой стороной дома, высокой стоящей стеной и т. Д. Конструкция крыши значительно наклонена вниз, чтобы создать наклон к концу беседки.

Скатные перголы подходят для обустройства стильных веранд, патио для рассадки гостей или просто для защиты входной двери дома.

Если у вас есть все условия в отношении наличия места и разрешения, вот краткое руководство о том, как построить перголу со скатной крышей.

ВЫБОР ДИЗАЙНА СКАНОВОЙ КРЫШИ ПЕРГОЛА

Вы можете выбрать из широкого ассортимента скатных крыш с перголами, исходя из таких факторов, как доступное пространство, местные строительные нормы и требования.

Скатная крыша может быть маленькой, как и любая прогулочная площадка, ведущая к проходу с небольшой веранды. Этот вид кровли устанавливается для защиты дверей и веранды от дождя, солнечных лучей и т. Д.

Широкую перголу в стиле прерий можно использовать для создания открытого патио с мебелью, где вы сможете развлекать своих гостей солнечным утром или сказочным вечером.

Скатная пергола для патио на заднем дворе может быть обычной, наклонной с одной стороны для отвода дождевой воды и даже открытой для создания просторного частного пространства для жильцов.

Шаг 1: Установите стойки для скатной крыши

Первый шаг начинается с рытья ям в земле для установки столбов. Эти крыши, как правило, имеют наклон в обе стороны для создания наклона, который помогает обеспечить надлежащий дренаж от дождя и снега.

Выкопайте ямы одинаковой длины примерно 1 фут.Расстояние между отверстиями должно быть одинаковым, чтобы обеспечить надлежащую поддержку стропил.

В зависимости от площади скатной кровли может быть от 3 до 5 столбов. Теперь поместите стойки в соответствующие отверстия в соответствии с высотой и их конкретным положением и добавьте бетон для прочности.

П.С. Прежде чем использовать древесину в строительном процессе, который будет оставаться там на долгие годы, обязательно нанесите на них два или более слоев гидроизоляционной краски. Обеспечьте достаточный промежуток времени между последовательными нанесениями покрытия для полного высыхания.

Шаг 2: сверление и завинчивание обрешетки

Первую рейку следует положить на край перголы. Просверлите отверстия сверлом и плотно прикрутите обрешетку к беседке. Измерьте расстояние с помощью проставки, чтобы обеспечить приблизительное равномерное пространство между последовательными винтами.

Шаг 3. Определение размеров и обрезка концов стропил

Когда у вас есть все стропила для перголы с скатной крышей , готовой к установке, важно обрезать их одинакового размера.Прижмите стропила к большому куску древесины и с помощью циркулярной пилы разрежьте их все вдоль этой деревянной обшивки, чтобы извлечь равные части.

Стропильная опора

Чтобы упростить правильное расположение стропил, подложите под балки кусок дерева.

Шаг 4: Присоедините стропила к обрешетке

Начиная с обрешетки первого оттенка на краю крыши, прикрутите стропила по очереди ко всем обрешеткам, чтобы создать прочный кровельный каркас, прежде чем укладывать металлическую черепицу или лист.

Шаг 5: Установка кровельного материала

Когда каркас полностью готов для скатной крыши, пора выполнить последний этап установки покрытия на каркас.

В зависимости от выбранного материала, материал прочно прикреплен к раме для надежного и надежного позиционирования на долгие годы. Например, металлические кровельные листы прикручиваются и забиваются к деревянному каркасу. Некоторые люди также предпочитают гальванизированную фиксацию для большей прочности.

Для лучшего отвода дождевой воды можно установить желоба по обе стороны от наклонной скатной крыши.

ПОДГОТОВКА ПЛАНА КРОВЛИ PERGOLA

Прежде чем подводить итоги, вот несколько важных советов для успешного строительства вашей скатной перголы.

Большинство людей сталкиваются с трудностями в процессе строительства из-за отсутствия надлежащих планов перголы со скатной крышей. Прежде чем продолжить, у вас должен быть подробный план.Изложите свой план на бумаге в организованном порядке, чтобы действовать соответственно.

Это экономит ваше время и деньги. Во-первых, начните с изучения местных законов о строительстве перголовой крыши и соответствующих налоговых правил. Кроме того, учитывайте пространство, которое у вас есть для строительства.

Вы можете собрать несколько интересных конструкций скатных крыш для вдохновения. Они доступны в Интернете и в журналах по домашнему декору. Важно решить, пытаетесь ли вы сделать проект своими руками или хотите нанять для этого профессионала.

ПРАВИЛА СТРОИТЕЛЬСТВА СКАТЕРНОЙ КРЫШИ ПЕРГОЛА

В зависимости от типа или скатной крыши, размера, конструкции и других факторов, налог на имущество может быть увеличен до определенной степени.

Разрешение на строительство также необходимо для создания такого типа конструкции, соединяющей любое здание. Вы также можете связаться с любым известным экспертом по строительству пергол со скатной крышей для получения более подробной информации.

ОСНОВНЫЕ МАТЕРИАЛЫ И ИНСТРУМЕНТ

Древесина или металлические бруски для каркаса, кровельный материал, такой как металлические листы, черепица, неметаллическая черепица, плотницкий карандаш, молоток, лестница, лопата, циркулярная пила с проводом, уровень коробки, защитные очки для защиты глаз, шуруповерты и т. Д.

Кровельным материалом может быть гофрированный металл, битумная черепица и даже неметаллическая черепица. Выбор материала может сильно повлиять на долговечность и внешний вид конструкции.

Данная статья в основном основана на установке деревянного каркаса и столбов. Если у вас возникли трудности с уходом за деревом, то для постройки каркаса скатной кровли можно также использовать нержавеющий качественный металл.

Проконсультируйтесь со своим подрядчиком по поводу различий в долговечности, удобстве, требованиях к техническому обслуживанию и бюджетных вопросах, чтобы быть более решительным по этим аспектам.

Если у вас есть опыт работы с кровлей, то попробовать идеи «сделай сам» — достойный вариант сэкономить. Однако это может быть пустой тратой ресурсов, если вы новичок.

Всегда есть решение, если вы обратитесь к профессиональному подрядчику по проекту, который может предоставить интересные комплекты пергол с наклонной крышей, показать несколько проектов и завершить работу в короткие сроки.

Идеи пристройки скатной крыши

Крыша служит защитным кожухом для вашего дома. Он переносит ветер, пыль, снег, дождь, град и т. Д., Чтобы вы и ваша семья были в безопасности внутри. Поэтому ваша первоочередная обязанность — обеспечить хорошую конструкцию крыши.

Плоские крыши часто вызывают множество проблем, и это основная причина того, что скатные крыши обычно предпочитают им.

Здесь, в этом посте, мы представили идеи пристройки скатной крыши, которые склоняются исключительно в вашу пользу.Пристройку скатной кровли можно проводить в зоне кухни, душевой зоны и вестибюлей. Он обеспечивает дополнительную защиту и делает крышу устойчивой к погодным условиям.

Самое приятное то, что вы можете выполнить этот процесс самостоятельно. Вам интересно, как это сделать? Прочтите, как построить пристройку для скатной крыши, и подарите своему дому дополнительную защиту.

Первым шагом в этом процессе является измерение высоты стеновой плиты, поскольку она послужит основой для подсчета необходимой плитки, ферм и реек.
Закрепите заднюю стенку, а также переднюю стеновую плиту там, где вы хотите построить пристройку крыши, с помощью слоя цемента. Нанесите отметки на область, чтобы понять, где будут просверлены отверстия. Всегда просверливайте участок в центре кирпича, а не на стыке двух кирпичей. Глубина отверстий должна соответствовать глубине гаек и болтов, поскольку чрезмерная глубина приведет к неплотной посадке.
Теперь вставьте болты в просверленные отверстия и выровняйте настенную пластину. Его поверхность должна быть ровной и гладкой, чтобы можно было приступить к следующему этапу.Обычно размер гвоздей составляет 6 дюймов, поэтому отверстия следует просверливать соответствующим образом.
После того, как наклеены передняя и задняя стеновые плиты, переключите внимание на стропила. Стропила будут служить основанием пристройки скатной крыши, поэтому ее нужно плотно прижимать к задней и передней стене. Стропило нужно подрезать по расстоянию между передней и задней стеновой пластиной. Для этого вы можете использовать измерительную шкалу или поместить стропила между двумя стеновыми плитами, а затем отметить дополнительную длину стропил.Концы стропил необходимо обрезать немного длиннее, чтобы они выступали в качестве свеса дома, так как это будет продолжением крыши.
Когда стропила обрезаны до нужной длины, вам просто нужно просверлить отверстие в верхней части стропила, чтобы оно вошло в стеновую плиту. Аккуратно прибейте стропило к стеновой плите, чтобы укрепить ее должным образом. На обоих концах стропил сделайте 4 овала, на которые можно будет прикрепить гвозди. Это сделает их сильнее.
Стропила следует прикреплять такой формы, чтобы они образовывали треугольник.Основание этого треугольника будет стеной, к которой крепится задняя пластина, а две руки соединятся на свисающей стороне стропил.
После того, как стропила надежно закреплены на крыше, пора построить границу стены. Двускатный конец крыши должен быть облицован кирпичом, но следует иметь в виду, что кирпичи находятся ниже уровня стропил, чтобы сгладить поверхность раствора, и используются защитные полосы.
Если вы выполнили вышеуказанные шаги, значит, вы закончили основание пристройки крыши.Теперь эту основу нужно покрыть плиткой. Вы можете выбрать черепицу в зависимости от длины и ширины скатной крыши. Обратите внимание на цвет, так как ваша крыша должна соответствовать экстерьеру вашего дома и не должна выглядеть как отдельная часть. Первая плитка должна быть размещена на выступающей поверхности стропил так, чтобы она образовывала проход, по которому вода могла попадать непосредственно в желоб. Плитки должны быть выложены таким образом, чтобы каждая плитка перекрывала плитку под ней. Это убережет его от образования каких-либо зазоров, которые в противном случае являются основной причиной утечек.Выбор плитки подходящего размера очень важен, так как вы не должны получать маленькие кусочки плитки. Эти оставшиеся маленькие кусочки больше не пригодятся.
В передней части сразу под стропилами можно накрыть поверхность софитом. Устанавливается для монтажа светильников и кабелей. После установки перекрытий следует использовать облицовочную доску, чтобы закрыть потолок и видимые кабели, провода, стропила. Длина фашистской доски должна быть равна расстоянию между первым и последним свисающими стропилами.
Кронштейны должны быть расположены по краям крыши, чтобы дождевая вода могла стекать. Установить трубопровод, идущий прямо к желобу. Это необходимо для удаления дождевой воды с вашей скатной крыши. С скатной крышей дождевая вода не промокнет ваши дома! Уклон означает наклон, а вода ненавидит наклон, и поэтому вода сходит с крыши так быстро, как только может. Если вы не уверены в установке водосточного желоба, проконсультируйтесь с профессионалом для этой задачи.

Придайте ему завершающий вид.Если откуда-то что-то в избытке или что-то неудобное, просто отрежьте его и придайте скатной крыше законченный вид.

ПЛОСКОЕ ИЛИ С СКОЛЬКОМ?

Прочитав весь процесс, вы можете задаться вопросом, почему плоская крыша не предпочтительнее скатной, когда ее проще построить!

Спорный вопрос между плоской и скатной кровлей, какую из них выбрать. Надстройка скатной крыши V для плоской крыши — это тема для размышлений, так как обе крыши в тренде.

Но у скатной крыши больше преимуществ, чем у плоской. Скатная крыша помогает создать в доме дополнительное пространство.

По гибкости скатная крыша не имеет себе равных по гибкости с плоской кровлей. Скатная крыша более прочная и устойчивая к погодным условиям. Он может быть покрыт стеклом или плиткой, чтобы придать помещению современный вид.

Помещения под плоской крышей страдают от экстремальных температур, поскольку они не изолированы должным образом, но скатная крыша рассеивает тепло и не дает ему проникнуть в комнату.Надстройка скатной крыши требует меньшего ухода, чем плоская крыша.

МОЖНО ЛИ ИМЕТЬ УДЛИНЕНИЕ КРЫШИ НА КУХНЕ?

Люди думают, что нельзя построить кухню с односкатной крышей. Они считают, что угол наклона крыши слишком крутой для кухни небольшого размера и есть вероятность просачивания воды в кухню.

Но это неправда! Минимальный требуемый угол наклона крыши составляет от 15 до 22 градусов при использовании глиняной черепицы, а если планируется использовать сланцевую черепицу, этот диапазон расширяется до 22 градусов.5 градусов.

Построить пристройку для кухни со скатной крышей так же просто, как и построить любую другую пристройку для скатной крыши.

Для расширения кухни может быть множество идей в зависимости от типа недвижимости, расположения кухни и, конечно же, вашего бюджета! Если плитка не подходит для вашего пространства, вы можете использовать стекло, чтобы покрыть крышу кухни.

В некоторых местах надстройка крыши кухни разрешается только стеклом, а не бетонным материалом.

И если это так в вашем городе, то вы можете придать своей кухне застекленный вид, используя стеклянную крышу. Открытая кухня с полным естественным освещением в течение всего дня также сэкономит ваши счета за электричество!

СТЕКЛО ОБРАЗОМ

Вы можете сделать свое жилище ярче и больше, построив пристройку к скатной стеклянной крыше. В этой крыше вместо черепицы установлено стекло, а стропила покрыты нержавеющей сталью или любым другим материалом, не подверженным ржавчине.

Эти безрамные надставки со стеклянными углами придадут вашему дому изюминку.Это делает дом ярким и помогает использовать дополнительное пространство. Новейшая технология изготовления стекла контролирует избыточное солнечное тепло, и его очень легко чистить.

Вы можете закрыть пространство на открытой площадке стеклянными надставками и сделать застекленную душевую зону или небольшую кухню.

НИЖНЯЯ ЛИНИЯ

На протяжении многих лет наклонная крыша рассматривается как средство защиты дома от неблагоприятных погодных условий, и эта цель выполняется даже сейчас!

Но, поскольку времена меняются, крыши рассматриваются как сильный фактор стиля дома, который является прочным и стабильным.Крыша должна обеспечивать хорошую теплоизоляцию и не нагревать дом.

Итак, теперь вы знаете, как построить пристройку скатной крыши; бери свой комплект и начинай процесс!

Построить скатную крышу | DIY Building

Стр. 1 из 2

Если у вас есть плоская крыша на части вашей собственности, они часто подвержены проблемам, поэтому сейчас обычной практикой является преобразование плоской крыши в скатную. Это руководство было отправлено одним из участников сайта, поэтому оно должно помочь понять, в чем дело.

Здесь показана существующая пристройка с плоской крышей, возраст которой, вероятно, превышает 20 лет.

За последние 3-4 года был произведен мелкий ремонт гнилой ДСП.В конце концов, большая часть передней части крыши сгнила, что напоминало дно кроличьей клетки!

Дождевая вода в конечном итоге просочилась в жилое пространство внизу.

Это предполагаемый дизайн с размерами и использованными материалами.

Первой задачей было удаление существующих водосточных желобов и облицовки с помощью разрушающей планки. Поскольку площадь крыши гниет, необходимо проявлять осторожность в том месте, где вы ступаете — безопаснее наступать на место, где находятся существующие балки.

Задняя стеновая пластина

Рассчитайте необходимую высоту стеновой пластины, исходя из того, что должно располагаться на ней, то есть фермы (за вычетом прорезей в форме рта птицы), реек и плиток. Также допускается врезка свинцовой планки на один кирпич ниже подоконника.

Половина кирпича в боковой стене была выбита (красная стрелка), что позволило протолкнуть стеновую пластину, придав ей дополнительную поддержку. Затем это было перенаправлено, как только настенная пластина была на месте.На стене были нанесены отметки относительно расстояния для болтов, чтобы отверстия в кирпиче находились в центре кирпича.

Эти отметки перенесены на настенную табличку. В стеновой пластине просверлены отверстия, включая углубление, чтобы можно было установить дополнительные шайбы и получить доступ с помощью набора гаечных ключей и головок. Предлагается настенная пластина к стене и отмечены отверстия на стене. Просверлил отверстия на точную глубину ствола затвора. Вставьте болт в отверстия и поместите стеновую пластину в выбитое отверстие в боковой стенке и приставьте стеновую пластину к стене так, чтобы стержень болтов, находящихся в стене, прошел через отверстия в стеновой пластине.Добавили шайбы увеличенного размера и затянули болт, убедившись, что настенная плита полностью выровнена.

Пластина передней стены

Удалите существующий войлок и кровельную доску, чтобы обнажить существующие балки. Отрежьте балку, чтобы можно было закрепить пластину передней стенки так, чтобы пластина передней стенки прилегала заподлицо с внешней передней стеной. Эта настенная тарелка будет сидеть на первой кирпичной кладке. Выровняйте стеновую пластину по имеющимся балкам и сделайте отметку на стеновой пластине по центру балок.Просверлите отверстия на этих отметках, чтобы можно было вбить гвоздь диаметром 6 дюймов через стеновую пластину в балки.

Положите толстый слой цемента на существующую кирпичную кладку, затем поместите на нее стеновую плиту и выровняйте ее. Используя просверленные отверстия, вбейте гвозди диаметром 6 дюймов в балки стены. Это также было закреплено L-образными скобами на каждом стропиле.

Стропила

После установки двух стеновых плит можно начинать работу по установке стропил. Во-первых, каждое стропило следует разместить на пластинах передней и задней стены, убедившись, что они плотно прижаты к задней стене.Отметьте вертикальную линию, параллельную стене (синим цветом) на стропиле, а затем сделайте разрез по этой линии. Это позволит стропилам плотно прилегать к задней стене.

После того, как конец стропила будет отрезан, можно прорезать «птичий рот» в стропилах, чтобы они могли надежно прилегать к стеновым плитам. Для этого снова установите стропила на переднюю и заднюю стеновые плиты и прижмите к задней стене. Для птичьего рта на задней стене проведите вертикальную линию (красного цвета) на стропиле, используя переднюю часть настенной пластины в качестве ориентира.

Затем проведите горизонтальную линию под углом 90 ° к вертикальной линии от вертикальной линии до стены. Высота этой линии не должна быть слишком большой, чтобы ослабить точку, в которой стропила опирается на стеновую плиту, и должна быть одинаковой на обоих разрезах на стропиле. Используйте кусок дерева подходящей толщины, чтобы сделать шаблон (я использовал обрезку стропил).

Повторите этот процесс для передней части рта птицы, но используйте внешнюю поверхность настенной пластины в качестве направляющей для вертикальной линии, затем проведите горизонтальную линию от этой линии внутрь на той же высоте, что и горизонтальная линия для предыдущего разреза.

Установите стропила на место и просверлите отверстие в верхней части стропила на одной линии с серединой настенной плиты (см. Красную стрелку выше). Затем вбейте 6-дюймовый гвоздь в отверстие и надежно вставьте в настенную пластину. Также проденьте овалы шириной 4 дюйма в каждую сторону стропила, снова в верх стеновой плиты (синяя стрелка вверху). Этот процесс необходимо повторить на обоих концах стропила.

Концы стропил нужно было обрезать немного длиннее (в зависимости от ширины потолка), чтобы обеспечить нависание.Возврат использовался в качестве точки крепления для потолка. Эти возвратные балки были привинчены к внутренней стороне выступающего стропила так, чтобы возвратный вал образовывал прямой угол с кирпичной стеной.

Отвес был протянут от первого до последнего стропила в точке, где должны были разрезаться стропила и возврат. Опустив отвес вниз по стороне стропила / обратки, можно провести линию для получения вертикального разреза. После того, как это было сделано на каждом стропиле, стропила и обратка были обрезаны, чтобы скруглить концы.

Полное руководство по крышам | Домостроение

Когда дело доходит до крыши, есть вариации, которые могут затруднить выбор правильного варианта для вашего проекта. Следуйте этому руководству, чтобы получить все, что вам нужно знать, чтобы сделать правильный выбор кровли для своего дома, независимо от того, строите ли вы с нуля, расширяете или ремонтируете.

Это полное руководство охватывает структуру, дизайн и стоимость, а также дает советы для тех, кто хочет сделать или отремонтировать существующую крышу своими руками.

Выбор конструкции

Когда дело доходит до крыши, вы можете выбрать из множества конструкций, включая традиционные, плоские, зеленые и изогнутые.Следуйте этому совету, чтобы понять плюсы и минусы каждой структуры, чтобы помочь вам принять правильное решение.

При взвешивании вариантов задайте себе следующие вопросы:

Сколько вы хотите потратить?
Насколько сложный дизайн вам нужен?
Вы хотите иметь возможность использовать / преобразовать пространство на крыше в какой-то момент?

Плоская крыша этого одноэтажного дома от

Strom Architects

подчеркивает простые минималистские линии.

Правильный дизайн

Крыша — одна из ключевых внешних характеристик вашего дома, и если вы ошибетесь, пострадает весь проект. Здесь на помощь приходит pitch , и это будет зависеть от стиля дома, который вы строите или ремонтируете. Слишком круто, и дом не только будет выглядеть странно, но и за эту привилегию придется платить больше материалов.

Аналогично, чем ниже уклон, тем больше объем воды, собираемой и сбрасываемой на склоне, поэтому вам нужно убедиться, что выбранное вами покрытие выдерживает ожидаемый объем воды.Когда дело доходит до плоских конструкций, которые на самом деле не являются плоскими, вам нужно подумать об очень мелком уклоне, чтобы вода могла стекать, а не скапливаться на крыше.

Шаг также жизненно важен, если вы планируете преобразовать площадь, созданную крышей — слишком пологий уклон, и вы не сможете эффективно использовать пространство.

Здесь важен баланс между внешним видом и практичностью.

У вас есть другие варианты дизайна, когда речь идет о типе крыши:

Односкатный: Имеет только одну наклонную плоскость.Отлично подходит для максимального увеличения пространства с одной стороны, возможно, для улучшения обзора.
Duopitch: Скатная крыша, состоящая из двух наклонных плоскостей, которые пересекаются на верхнем коньке с фронтоном на обоих концах
Бедро: Скатная конструкция со скатами на всех четырех стороны, которые сходятся в углах, образуя бедра; может быть, а может и нет.
Мансарда: Вариант с шатровым или остроконечным скатом, в котором каждая плоскость двоякосидная. Популярная недвижимость во Франции и США.

Плоская крыша этого реконструированного дома в стиле Баухаус была преобразована в большую террасу на крыше, которая идеально подходит для развлечений.

Разрешение на планирование

Если вы хотите построить, например, новый дом с крутой крышей, который будет выше, чем соседние здания, вероятно, вы столкнетесь с возражениями со стороны местных властей. отдел. Обратитесь за советом к местным властям перед подачей заявки, чтобы получить оценку ваших планов от местного сотрудника по планированию, чтобы получить наилучшие шансы на успешную подачу заявки.

Что касается существующих жилищ, вы можете внести множество изменений и улучшений в соответствии с вашими Правами на Разрешенное строительство.Добавление фонарей, изменение кровельного покрытия и добавление слуховых окон — это улучшения, которые обычно не требуют разрешения на планирование, и пока соблюдаются определенные ограничения и условия, вы обычно можете преобразовать чердак под разрешенную застройку.

Всегда уточняйте в местном управлении по планированию, подпадает ли предлагаемая работа под ваше разрешенное пособие на развитие.

Стоимость

Уровень сложности конструкции, когда дело касается крыши, несомненно, повлияет на стоимость.Чем проще форма, тем дешевле цена. Если вы хотите снизить затраты, выберите кровельную систему, которую можно быстро собрать, чтобы сократить время рабочего на месте.

В некоторых случаях может быть более экономичным выбрать изначально более дорогую конструкцию крыши, если это позволит вам легко (и относительно дешево) преобразовать пространство во что-то пригодное для использования в будущем.

Когда дело доходит до кровельного покрытия, опять же, все будет зависеть от выбранного вами материала.Следуйте этому руководству для разбивки стоимости.

Как построить крышу

Несмотря на то, что относительно немногие самостоятельные строители будут практиковать, когда дело доходит до этой части проекта, важно понимать, как делается крыша, особенно если вы управляете проектом и используете ваши собственные сделки.

Выбор кровельного шифера

Это непростой выбор, учитывая доступные варианты, и стоит спросить себя, хотите ли вы, чтобы ваш шифер был местного производства , и хотите ли вы натуральный или мужской -плитка .В зависимости от ваших предпочтений, стоимость и обслуживание будут разными.

Ремонт

Если вы ремонтируете, вы, вероятно, столкнетесь с рядом распространенных проблем, от неправильной фиксации, отсутствия или поломки плитки до провисания откосов. В то время как обследования часто выявляют дефекты, требующие неотложного внимания (для предотвращения утечки, которая может привести к повреждению конструкции собственности), необходимость в полной замене кровли возникает сравнительно редко.

В этом практическом руководстве объясняется, как выявлять дефекты, необходимые ремонтные работы и их стоимость.

Узнайте, как построить крышу, которая добавляет прочности стенам!

Плотницкие работы на крышах: приставные, фронтоны, шатры, стропила, баржи, фасции и конструкции софитов

На всех страницах этого раздела вы узнаете, как построить крышу. от начала до конца.

Большая часть информации в Интернете предполагает, что читатель уже немного знает о столярных изделиях на крышах.

Вместо этого я собираюсь начать с самого начала и подробно описать каждый из столярных приемов, используемых для строительства скатной крыши дома, сарая или другой конструкции, прежде чем перейти к гораздо более сложным вещам.

Я также воспользуюсь множеством подробных иллюстраций, чтобы вы могли все это понять, даже если у вас вообще нет опыта работы с кровлей. Если вы уже знаете немного о том, как построить крышу, вы можете пропустить простые вещи и найти необходимую информацию о столярных изделиях.

Как построить крышу: Комплектующие

Большинство крыш имеют треугольную форму. Формирование прочного треугольника важно для многих типов конструкции крыши, потому что это придает крыше прочность.Крыша также добавляет прочности стенам здания.

На схеме выше показаны компоненты, которые входят в состав небольшой двускатной крыши

Конек — это длинная доска наверху, к которой прибиты стропила.

Стропило разрезается таким образом, чтобы оно садилось на стеновую плиту, которая, в свою очередь, закреплялась на внутри обшивки стены полости.

Балки перекрытия простираются от настенной плиты до настенной плиты и иногда прикручиваются болтами к стропилам , чтобы предотвратить опускание конька и расползание стропил.

Балка завершает прочный треугольник со стропилами.

Свисающие концы стропил специально обрезаны для того, чтобы на них можно было закрепить фасцию и перекрытия .

Есть и другие компоненты, такие как зажимы, прогоны и подпорки, которые добавляются для усиления крыши, но я расскажу о них позже на странице двускатной крыши.

Возможно, вы помните, как использовали тригонометрию в школе, мне она тогда не нравилась, и до сих пор не нравится! Хотя это важно для кровли, чтобы знать, как построить крышу, к счастью, вам не нужно владеть тригнометрией.

Однако при постройке крыши важно понимать, что для выработки большей длины стропил необходим прямоугольный треугольник 90 ° . Односкатная крыша уже образует прямоугольный треугольник, как на картинке ниже;

Треугольник с опорой на крышу

Зная пролет крыши и уклон (уклон — это угол, под которым поднимаются стропила), мы можем рассчитать длину стропил.

Конструкция двускатной крыши

Если скатная крыша представляет собой не односкатную, а обычную двускатную крышу, мы должны разделить общую крышу / пролет на два, чтобы образовать два прямоугольных треугольника, расположенные спина к спине.1/2 общего пролета равна горизонтальному пролету, который покроет одно стропило.

Важно отметить, что мы уменьшаем вдвое полный пролет, чтобы получить расстояние, на которое каждое стропило будет перекрывать каждую сторону крыши.

Как построить крышу: вырезать и прикрепить стеновые плиты к кирпичной кладке, чтобы стропила крыши опирались на

Стеновые плиты, на которые опираются и фиксируются стропила, должны быть идеально квадратными, плоскими и ровными. Чтобы быть квадратными, они должны быть параллельны — на одинаковом расстоянии друг от друга на каждом конце крыши и повсюду между ними.

Надеюсь, каменщики проявили себя хорошо и упростили эту работу для вас, и не нужно слишком много подгонять. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Чтобы проверить наличие квадратных углов, измерьте диагональ от угла до угла (они должны быть идентичны) или вы можете использовать метод 3 4 5, чтобы убедиться, что ваши настенные плиты имеют идеальные углы 90 °.

Чтобы выровнять настенные плиты, я нахожу самую прямую балку, кладу ее от одной настенной плиты к другой и кладу на нее спиртовой уровень 1800 мм.

Может потребоваться корректировка перед запуском кровли путем измерения пролета.Пролет — это измерение от внешней стороны одной стеновой плиты до внешней стороны противоположной стеновой плиты.

Щелкните здесь, чтобы получить дополнительную помощь в установке настенных панелей и их фиксации.

Как построить крышу: Расчет длины стропил

Когда ваши стеновые плиты станут квадратными и ровными, вы готовы рассчитать стандартных длин стропил .

Обычные стропила — это основная древесина, используемая для постройки двускатной крыши , и почти в каждой скатной крыше , а также

Строительство фасадов и потолков

Щелкните здесь, чтобы получить помощь по установке облицовки и потолочных панелей, которые аккуратно отделывают нижнюю часть стропильных ног и обеспечивают что-то для крепления желобов к

Построить односкатную крышу | DIY Building

Страница 1 из 2

Если у вас есть плоская крыша на части вашей собственности, они часто подвержены проблемам, и поэтому сейчас обычной практикой является преобразование плоской крыши в скатную крышу.Это руководство было отправлено одним из участников сайта, поэтому оно должно помочь понять, в чем дело.

Здесь показана существующая пристройка с плоской крышей, возраст которой, вероятно, превышает 20 лет.

За последние 3-4 года был произведен мелкий ремонт гнилой ДСП. В конце концов, большая часть передней части крыши сгнила, что напоминало дно кроличьей клетки!

Дождевая вода в конечном итоге просачивалась в жилое пространство внизу.

Это предполагаемый дизайн с размерами и использованными материалами —

Первой задачей было удалить существующие водосточные желоба и облицовочные панели с помощью разрушающей планки. Поскольку площадь крыши гниет, необходимо проявлять осторожность в том месте, где вы ступаете — безопаснее наступать на место, где находятся существующие балки.

Задняя стеновая пластина

Рассчитайте требуемую высоту стеновой пластины, исходя из того, что должно располагаться на ней, то есть фермы (за вычетом прорезей в виде рта птицы), реек и плиток.Также допускается врезка свинцовой планки на один кирпич ниже подоконника.

Половина кирпича в боковой стене была выбита (красная стрелка), что позволило протолкнуть стеновую пластину, придав ей дополнительную поддержку. Затем это было перенаправлено, как только настенная пластина была на месте. На стене были нанесены отметки для расстояния между болтами, чтобы отверстия в кирпиче находились в центре кирпича.

Эти отметки перенесены на настенную табличку. В стеновой пластине просверлены отверстия, включая утопление, чтобы можно было установить дополнительные шайбы и получить доступ с помощью гаечного ключа и набора торцевых головок.Предлагается настенная пластина к стене и отмечены отверстия на стене. Просверлил отверстия на точную глубину ствола затвора. Вставьте болт в отверстия и поместите стеновую пластину в выбитое отверстие в боковой стене и приставьте стеновую пластину к стене так, чтобы стержень болтов, находящихся в стене, прошел через отверстия в стеновой пластине. Добавили шайбы увеличенного размера и затянули болт, убедившись, что стеновая плита была полностью выровнена.

Передняя стеновая пластина

Удалите существующий войлок и кровельную доску, чтобы обнажить существующие балки.Отрежьте балку, чтобы можно было закрепить пластину передней стенки так, чтобы пластина передней стенки прилегала заподлицо с внешней передней стеной. Эта настенная тарелка будет сидеть на первой кирпичной кладке. Совместите стеновую пластину с существующими балками и сделайте отметку на стеновой пластине по центру балок. Просверлите отверстия на этих отметках, чтобы можно было вбить гвоздь диаметром 6 дюймов через стеновую пластину в балки.

Нанесите толстый слой цемента на существующую кирпичную кладку, затем поместите на нее стеновую плиту и выровняйте ее.Используя просверленные отверстия, вбейте гвозди диаметром 6 дюймов в стенные балки. Это также было закреплено L-образными скобами на каждом стропиле.

Стропила

После установки двух стеновых плит можно начинать работу по установке стропил. Во-первых, каждое стропило следует разместить на плитах передней и задней стены, убедившись, что они плотно прижаты к задней стене. Отметьте вертикальную линию, параллельную стене (синим цветом) на стропиле, а затем сделайте разрез по этой линии. Это позволит стропилам плотно прилегать к задней стене.

После того, как конец стропила отрезан, можно прорезать «птичий рот» в стропило, чтобы оно надежно прилегало к стеновым плитам. Для этого снова установите стропила на переднюю и заднюю стеновые плиты и прижмите к задней стене. Для птичьего рта на задней стене нарисуйте вертикальную линию (красного цвета) на стропиле, используя переднюю часть настенной пластины в качестве ориентира.

Затем проведите горизонтальную линию под углом 90 ° к вертикальной линии от вертикальной линии до стены. Высота этой линии не должна быть слишком большой, чтобы ослабить точку, в которой стропила опирается на стеновую плиту, и должна быть одинаковой на обоих разрезах на стропиле.Используйте кусок дерева подходящей толщины, чтобы сделать шаблон (я использовал обрезку стропил).

Установите стропила на место и просверлите отверстие в верхней части стропила на уровне середины стенной плиты (см. Красную стрелку выше).Затем вбейте 6-дюймовый гвоздь в отверстие и надежно вставьте в настенную пластину. Также проденьте овалы шириной 4 дюйма в обе стороны стропила, снова в верх стеновой плиты (синяя стрелка вверху). Этот процесс нужно повторить на обоих концах стропила.

Концы стропил нужно было обрезать немного длиннее (в зависимости от ширины потолка), чтобы обеспечить нависание. Возврат использовался в качестве точки крепления для потолка. Эти возвратные балки были привинчены к внутренней стороне нависающего стропила так, чтобы возвратный вал образовывал прямой угол с кирпичной стеной.

От первого до последнего стропила протянули отвес в точке, где должны были разрезаться стропила и обратка. Опустив отвес вниз по стороне стропила / обратки, можно провести линию для получения вертикального разреза. После того, как это было сделано на каждом стропиле, и стропила, и стропила были обрезаны, чтобы скруглить концы.

Как построить скатную крышу

Любая скатная крыша, будь то очень пологий скат с еле заметным уклоном или церковная колокольня, считается скатной крышей.Крутые склоны чаще встречаются в северном климате, где ежегодно выпадает много снега. Крутой склон легче сбрасывает снег и лед и предотвращает чрезмерную нагрузку на конструкцию крыши большими скоплениями.

Уклон крыши выражается отношением; подъем (вертикальная проекция) на бег (горизонтальная проекция). Говорят, что крыша, имеющая вертикальный уклон 6 дюймов на каждые 12 дюймов по горизонтали, имеет уклон 6, вертикальный подъем 8 дюймов на фут — 8 уклонов и так далее.Крыша с уклоном меньше 5 имеет пологий уклон, а крыша с уклоном больше 8 имеет крутой уклон. В конструкции с деревянным каркасом наклон крыши определяется тем, как компоненты каркаса раскладываются, разрезаются и собираются на месте.

Конструкция крыши

Основными конструктивными элементами каркаса крыши являются коньковая доска и стропила. Стропила могут иметь размер от 2х6 до 2х12; доска коньковая обычно 2х12. Верхний конец каждого стропила прибивается к коньку; нижний конец соединяется с верхней пластиной стойки стены.Стропильные «хвосты» обычно выступают за внешнюю стену на небольшое расстояние, образуя свес или «карниз». Вот несколько шагов, которые помогут вам построить скатную крышу.

Шаг 1 — Разметка стропил по шаблону

После того, как вы решили построить скатную крышу, вы можете разметить и вырезать образец стропил. Положите квадратную рамку на доску рядом с одним концом так, чтобы горизонтальное лезвие совпадало с нижним краем доски на расстоянии 12 дюймов, а вертикальное лезвие — на уровне склона крыши.Проведите линии отвеса и уровня карниза от вертикального и горизонтального краев квадрата обрамления.

Зная ширину выступа, вы можете провести квадратик по нижнему краю доски и таким же образом выложить выемку или «птичью пасть». Вырез для рта птицы должен составлять не менее 3 ½ дюймов — расстояние, равное ширине верхней пластины, на которую она опирается.

Продолжайте перемещать угольник по длине доски под тем же углом, чтобы прогон или общий пролет стропил смещались по горизонтали с шагом в 1 фут.Вертикальным лезвием разметьте отвес для коньковой доски и вырежьте узор стропил.

Шаг 2 — Обведите и обрежьте все оставшиеся стропила

Используя узор в качестве шаблона, обведите и вырежьте все стропила. Общее количество необходимых стропил можно определить по длине коньковой доски.

Шаг 3 — Установка конька макета

По общей высоте стропил можно рассчитать высоту вершины конька (общую высоту здания).Установите коньковую доску на две концевые стойки с временной распоркой и установите ее ровно и ровно. Макет представляет собой серию карандашных линий на расстоянии 16 дюймов друг от друга, показывающих расположение каждого стропила. Разметьте схему стропил на коньковой доске и на верхних плитах.

Шаг 4 — Установите стропила на крышу

Прислоните стропила к коньку, опираясь на плиты рядом с каждой балкой. Убедитесь, что длинный конец верхнего конца каждого стропила находится заподлицо с верхним краем конька. Установите стропила, предварительно забив гвоздь через конек в стропило.Затем прикрепите стропила к пластине, забив стропила гвоздями в балку и прибив стропила к пластине.

Шаг 5 — Добавьте распорку, кровлю и обшивку

Установите хомуты, прогоны и распорки по мере необходимости для стропил и конька, чтобы предотвратить провисание с течением времени. Затем на готовый каркас устанавливаются кровельные материалы, такие как черепица, рубероид, обшивка и отделка.

Крыша крыльца своими руками: пошаговое строительство простой скатной крыши

Хотите узнать, как построить крышу крыльца своими руками? В этом посте и видео я покажу вам, как именно я сделал небольшую скатную крышу, шаг за шагом.Для отделки, не требующей ухода, я использовал кедровую черепицу в качестве черепицы и обугленную деревянную облицовку фронтона.

У нашего дома в Великобритании была плоская бетонная крыша над входной дверью. Я не думал, что это выглядит особенно красиво, и, борясь с сыростью на территории (из-за треснувшего свинца, мелькавшего на оконных перемычках), я решил построить небольшую скатную крышу поверх плоской крыши.

Прежде чем мы продолжим, посмотрите мой видеоролик «Крыша крыльца своими руками. Построить простую скатную крышу пошагово? ниже:

Почему стоит выбирать скатную крышу?

Я не вдавался в подробности в видео, но перед тем, как выбрать дизайн скатной крыши, я рассмотрел различные формы крыши и взвесил плюсы и минусы каждой из них.Я выбрал скатную двускатную крышу по следующим причинам:

Эстетика Я подумал, что это будет хорошо!

Управление дождевой водой Построив скатную двускатную крышу, количество воды, проливаемой на любого человека, входящего в дом, было уменьшено. Поскольку дождевая вода отводится по сторонам крыльца, не было необходимости в дополнительных сложностях и расходах, связанных с водостоком для дождевой воды. На самом деле, у меня растения по обе стороны от крыльца, лишняя дождевая вода отводится к ним прямо с крыши, что отлично работает.

Простота сборки Построить скатную крышу оказалось действительно несложно, как я и предполагал на этапе проектирования.

Построение скатной крыши: шаг за шагом

Моя техника строительства скатной крыши своими руками может быть описана следующими шагами:

Шаг 1. Визуализируйте свою крышу и оцените различные формы Это важный шаг, и на него стоит потратить некоторое время. Если вы живете с кем-то, я также думаю, что на этом этапе важно привлечь вашу вторую половину.Это смелый человек, который строит что-то подобное, не посоветовавшись с женой! (Не обижайтесь на женщин, читающих это — я знаю, что вы тоже умеете строить крыши — я имею в виду большинство…)
Шаг 2: Выберите материалы Я ненавижу рисовать. У меня уже есть дела в жизни, и я не создаю себе лишней работы в будущем. В результате я выбрал кедровую черепицу и обугленную древесину — и то, и другое можно не обрабатывать. Вы можете использовать черепицу, а для сайдинга фронтона вы можете использовать, например, ПВХ, который также не требует дальнейшего ухода.Я хотел более деревенский вид, но вы можете выбрать любые материалы, которые вам нравятся. Я купил конструкционную древесину (4 ″ x 2 ″ для основной конструкции, облицовку из красного дерева для фронтона и кровельные рейки для… как вы уже догадались… обрешетки крыши!) В местном магазине древесины по хорошей цене. Кедровую черепицу я купил в Интернете по самой выгодной цене, поскольку ее не было в наличии. Они поставляются на поддоне, и это было действительно удобно.
Я просто обожаю вид черепицы из кедра!
Шаг 3. Разметка крыши Я измерил центр плоской крыши из бетонной плиты, перенес линию на стену, а затем использовал отвес, чтобы провести линию вверх по стене над вершиной крыши. закончится.Затем я на глаз выбрал уклон крыши. На самом деле, я сделал это с помощью Росселлы и ее «8-летнего опыта технического рисования» (Ро вспоминает, какой у нее глаз, чтобы все исправить [благодаря ее 8-летнему изучению технического рисования в школе 😀] каждый раз, когда я делать работу… Это как если бы на месте был инспектор по контролю качества…) Затем я обозначил, где распилить дрова.
Шаг 4: Вырежьте конструкционную древесину для крыши Вырезав первый пояс, я использовал сабельную пилу, чтобы вырезать его.Затем я использовал это сначала как шаблон, чтобы вырезать еще три. Уложив их на пол и выровняв по ширине плоской крыши, я мог затем завершить структурные части, включая нижние пояса и стойки поворота, и прикрутить их все вместе длинными шурупами по дереву. Я использовал шурупы с турбонаддувом, которые можно использовать без сверления пилотных отверстий. Вы можете купить их на Amazon.
Распил древесины сабельной пилой. Я использовал их впервые — они отличные!
Шаг 5: Коньковая балка Затем я временно разместил две треугольные секции поверх плоской крыши, чтобы измерить расстояние между ними.Это будет та длина, которую мне нужно будет отрезать для коньковой балки. Затем я вырезал кусок древесины размером 4 x 2 дюйма и использовал 90-градусные скобы из оцинкованной стали, чтобы зафиксировать коньковую балку в нужном положении. Я также использовал обрезки, чтобы укрепить углы, уменьшить потери и придать жесткости всей конструкции. (NB. Это небольшая, не конструктивная, скатная крыша. Если вы строите большую крышу или не можете позволить себе такую роскошь, как бетонная крыша в качестве основания, тогда вам нужно будет спроектировать свою крышу в соответствии с вашим приложением — если бы вы просто «масштабировали» мой дизайн, он мог оказаться слишком слабым для вашего приложения.)
Шаг 6: Рейки крыши Затем я измерил, вырезал и добавил обрешетки к конструкции крыши. (Расстояние между ними определяется вашим возможным покрытием крыши.) После того, как они были установлены, конструкция крыши стала очень жесткой и с ней легко было обращаться. Затем я закрепил весь блок на месте с помощью дюбелей, шурупов и скоб из оцинкованной стали. Эта крыша должна выдерживать ветры со скоростью 100 миль в час, которые мы получаем в Блэкпуле каждую зиму, поэтому я был уверен, что ее надежно зафиксирую.
Придание формы…

Шаг 7: Установите свинцовый оклад и кедровую черепицу Это действительно удовлетворительная часть работы.Кедровая черепица — мечта, работать с ней — я люблю использовать ее в проектах по благоустройству дома. Они не нуждаются в защитной обработке, так как сама древесина имеет высокое содержание дубильных веществ. Они могут прослужить 80-100 лет при отсутствии обслуживания, и я думаю, что они отлично выглядят! В видео я покажу вам, как я обрезал черепицу по размеру, подогнал ее по размеру, а также как я смог «изготовить» коньковую черепицу из обычной черепицы кедра. Это экономит ваши деньги, так как если вы сделаете это, вам не придется покупать заранее изготовленные плитки конька.
Укладка кедровой черепицы…
Шаг 8: Прикрепите сайдинг к фронтону Затем я прибил сайдинг внахлест к фронтону крыши (для справки, все гвозди, которые я использовал при этой работе, были кольцевыми кольцами из нержавеющей стали. гвозди).Опять же, я хотел отделку, к которой никогда больше не пришлось бы прикасаться, поэтому я решил использовать следующую технику для обработки дерева: Shou Sugi Ban — эффект обугленной древесины. (Вместо того, чтобы красить, я поджег!…)
Шаг 9: Завершите сайдинг чем-нибудь классным! Я мог бы оставить черный сайдинг как есть, но я хотел добавить символ компаса, сделанный из кедровой черепицы. Со временем он приобретет светло-серебристый цвет (вместе с остальной черепицей кедра) и будет действительно красиво контрастировать с обугленным деревянным сайдингом.
Я использовал эту конструкцию компаса из каменной плиты в качестве шаблона…
Шаг 10: Ступенчатый оклад Кедровая черепица, непосредственно примыкающая к стене, уложена свинцовыми «пропитками» под ней. Однако для полной гидроизоляции стыка необходимо разместить «ступенчатую гидроизоляцию» поверх свинцовых пропиток. (Я получил всю информацию о свинцовых работах от fixmyroof.co.uk) Я использовал угловую шлифовальную машину, чтобы удалить раствор, вырезать ступеньку, а затем установить свинец.
Шаг 11: Нанесите строительный раствор и полюбуйтесь вашей новой кровлей Затем я использовал раствор на основе извести, чтобы «заделать» слой вокруг высыхания.Пришло время для очень приятной чашки чая, любуясь моей самой первой крышей, сделанной своими руками. Блестяще!

Я очень доволен тем, какой получилась эта крыша, и думаю, что она будет очень хорошо работать для этого конкретного применения. Это неструктурная крыша, но я с радостью могу ходить по ней, если в этом возникнет необходимость.

Я решил не использовать водонепроницаемую дышащую мембрану под черепицей (что является стандартной практикой в наши дни), потому что она мне не нужна! У меня под ней прекрасная плоская крыша, которая будет продолжать выполнять ту работу, которую она выполняла последние полвека, а скатная крыша наверху в качестве дополнительного дополнения.Не устанавливая мембрану, я значительно увеличил поток воздуха под черепицу. Это, в сочетании с многочисленными зазорами в конструкции, вызванными моей не совсем точной резкой (!), Будет сочетаться с вентиляционными вставками внутри « пространства под крышей » и гарантирует, что свежие ветры Блэкпула сохранят стропила сухой и не гниют в пространстве. долгие годы.

Эстетика — дело личное, и я не думаю, что всем понравится моя маленькая крыша. Однако Росселла и мне это нравится, и это все, что имеет значение!

Надеюсь, этот пост и видео были вам полезны.Будете ли вы делать крышу своими руками? Вы кровельщик и можете дать несколько полезных советов?

Если у вас есть какие-либо комментарии или вопросы, не стесняйтесь добавлять их ниже, и если вам понравился этот пост, поделитесь им в социальных сетях, чтобы помочь мне положить еду на наш обеденный стол.

Ура!
Chris 👍

Как построить крышу: пошаговое руководство

Хотите узнать, как построить крышу, чтобы контролировать расходы при самостоятельном строительстве? Хотя это не работа для новичка в домашних условиях, это может сделать более опытный мастер.

Это пошаговое руководство демонстрирует, как построить метрическую кровельную систему от двускатной до двускатной (также известной как двускатная или двускатная). Прочтите приведенные ниже инструкции или посмотрите обучающее видео с участием Мэта Вудьятта, менеджера по обучению Redland Roofing.

Рулетка
Мел
Молоток
Аккумуляторная дрель
Ножницы или кусачки

Как построить крышу: видео-руководство

Как построить крышу

Выполнение любой домашней задачи, которая выходит за рамки ваших возможностей, может быть не только опасным, но также может стоить вам больше денег в долгосрочной перспективе.Если эта задача не входит в вашу компетенцию, ее следует доверить профессионалам.

Шаг 1: Установка низкоуровневой системы вентиляции

Существует несколько способов вентиляции крыши, но здесь мы демонстрируем комбинацию установки низкого уровня (установка на карнизе) и высокого уровня (установка на коньке ) вентиляция.

Стропильный рулон, укладываемый поперек карниза, предназначен для направления свежего воздуха в крышу и его циркуляции по кровельному пространству для предотвращения попадания влаги.

( ПОДРОБНЕЕ : Что вызывает сырость?)

Убедитесь, что стропильный рулон выходит над любой предварительно установленной изоляцией — в противном случае изоляция будет блокировать поток воздуха, и вы получите конденсат.

Для установки просто прикрепите его к стропилам, начиная с левой стороны и продвигаясь поперек. Избегайте слишком сильной драпировки стропильного бруса, но не затягивайте его слишком сильно, так как вы потеряете гофрированную форму, которая будет направлять воздушный поток.

Шаг 2: Установка Подложка поддержки лотка

Это вторая часть системы вентиляции низкого уровня.Он имеет встроенную решетку, позволяющую воздуху проникать, предотвращая попадание мусора в пространство под крышей. Это также предотвратит провисание подкладки в полость крыши, что приведет к проникновению влаги и возникновению сырости.

Для установки расположите лоток заподлицо с краем баржовой доски и убедитесь, что выступы расположены по центру над облицовкой, чтобы обеспечить надежную фиксацию. Соедините следующий лоток и повторите по всей ширине крыши. При необходимости обрежьте последний лоток по размеру.

Шаг 3: Установка подложки

После того, как система вентиляции установлена, вы можете переходить к подложке.

Убедитесь, что выбранная вами система подложки соответствует требованиям строительных норм для вашего проекта.

Поместите дощатые по длине крыши в верхней части подкладочного лотка поддержки и свернуть свою подкладку поверх. Обрешетка предотвратит провисание подложки между стропилами и может просто выскользнуть после того, как подложка будет установлена.

Начните с правой стороны крыши и закрепите подкладку на месте. Раскатайте подкладку поперек, убедившись, что в системе есть слабина (номинальная 10-миллиметровая драпировка между стропилами позволит жидкости стекать со стропил, что позволит избежать гниения и повреждения от мороза).

В зависимости от вашей системы вентиляции вам может потребоваться оставить зазор на коньке крыши для обеспечения эффективной циркуляции воздуха.

Шаг 4: Измерение обрешетки и черепицы

Вам необходимо определить первую точку крепления на крыше для вашей черепицы — это то место, где будет располагаться верхняя часть вашей первой обрешетки.

Определите длину подвешивания вашей плитки (обратитесь к поставщику, если у вас нет этой информации под рукой). Вычтите длину черепицы, которая будет нависать над крышей (чтобы жидкость, вытекающая из крыши, могла стекать в желоб). Результатом этого расчета будет ваша первая фиксированная точка, в которой будет располагаться верхняя часть вашей первой рейки.

Затем вам нужно определить верхнюю точку крепления — это вполне может быть взято из выбранной вами системы гребня (см. Руководство производителя). В видео-примере это 45 мм ниже вершины крыши.

Затем измерьте расстояние между верхней и первой точками крепления, чтобы определить пространство, в котором вам нужно разместить рейки. Вы также должны отметить минимальное и максимальное расстояние между шириной колеи / обрешеткой для черепицы, чтобы черепица не вышла из строя.

Расчет, сколько рядов плиток вам понадобится

Разделите расстояние между первой и верхней рейками на максимальный размер плитки, и результат (вам может потребоваться округлить) покажет вам, сколько рядов плиток вы нужно.

Чтобы дважды проверить, находится ли датчик между минимальными и максимальными требованиями, разделите длину между верхней и первой фиксированными точками на количество маршрутов (определенное предыдущим расчетом). Это должно быть где-то между минимальными и максимальными требованиями.

Повторите процесс с другой стороны крыши.

Отметьте точки крепления на левой и правой сторонах крыши и используйте меловую линию, чтобы обеспечить прямую линию поперек крыши. Это будет ориентиром для определения того, где должна располагаться верхняя часть каждой рейки.

Шаг 5: Установка планок

Верхний наконечник

Возможно, вам придется оставить выступ с одной стороны, чтобы установить бортовую систему, поэтому убедитесь, что это учтено, прежде чем приступать к установке

Сделайте убедитесь, что вы используете деревянные рейки подходящего размера для своей черепицы (если вы не уверены, обратитесь к поставщику). Совместите верх обрешетки с меловой линией и прикрепите гвоздем к каждому стропилу по всей длине крыши.

Начните с первой точки крепления и повторите, но пока оставьте последнюю обрешетку (ее нужно будет установить после коньковой обрешетки и поверх ремней коньковой обрешетки.

Теперь пришло время для ремней для верхней обрешетки. Сложите их по форме подальше от крыши, а не над обрешеткой на коньке для лучшего прилегания.

Уточните у своего поставщика высоту, необходимую для коньковой рейки. Закрепите коньковую обрешетку ремешком из обрешетки и повторите по всей длине крыши, прикрепляя к стропилам по ходу движения.

Затем закрепите верхнюю рейку над ремешками обрешетки, чтобы надежно удерживать конек.Это важный шаг, чтобы избежать серьезного разрушения крыши.

Шаг 6: Укладка черепицы

Уложите первый слой черепицы полностью по крыше. Убедитесь, что у вас есть минимум один фиксатор (гвоздь или зажим) на плитку и два крепления на плитку по периметру. Плитка справа налево (по замку плитки).

Установите карниз на систему закрытия конька. Его устанавливают над краем плитки и просто ввинчивают в баржевую доску или фиксируют зажимом к верхней части фасции.

Закончите, установив кромочные элементы в соответствии с инструкциями производителя.

Шаг 7: Установка конька крыши

Уложите дышащую коньковую мембрану прямыми линиями поперек коньковой обрешетки, закрепив ее под кромочной системой и одним концом крыши. перед развертыванием.

После полного закрепления на коньке пора прикрутить коньковые плитки к коньковой обрешетке.

Между плитками конька установите уплотнение между гребнем, чтобы обеспечить механическое закрепление и дополнительную прочность конька.

Кадр за кадром: Крыша

В настоящее время широко используются два типа кровельных систем:

Рама рукояти . Это процесс, с помощью которого ваш подрядчик будет использовать обычные или габаритные пиломатериалы для создания каркаса крыши.

Каркас фермы . В этом процессе для изготовления каркаса крыши используются готовые деревянные формы.Независимо от того, какой тип конструкции крыши используется, они оба содержат один элемент, с которым вам нужно быть знакомым, и это «наклон» крыши. Под наклоном крыши понимается угол наклона или крутизна кровельного каркаса.

«Вы можете найти в горных районах, что поля очень крутые, поэтому на них будет снегопад», — сказал Род Брюстер, генеральный подрядчик. «И они получат очень высокие чердаки — и иногда они также будут размещать там комнаты».

Примечание: Шаг зависит от высоты здания и типа климата.

Чтобы создать уклон крыши, по всей длине дома кладут кусок дерева, называемый «коньковой балкой». Стропила кладут на верхнюю плиту второго этажа и присоединяют к коньковой балке. Полученный угол образует скат крыши.

Примечание: Чем круче уклон крыши, тем тоньше должны быть стропила из-за давления вниз.

В отличие от каркасного каркаса, который строительный подрядчик и его команда собирают по частям, готовый кусок каркаса, используемый для каркаса фермы, применяется сразу.Обычно это делается с помощью крана или другого тяжелого подъемного оборудования. Поскольку для крыш требуется самое тяжелое количество пиломатериалов, фермы стали предпочтительной системой кровли, поскольку они обеспечивают большую гибкость и позволяют строить более сложные крыши.

Эти фермы предварительно изготавливаются производителем фермы, и они специально разработаны на основе чертежей вашего дома в соответствии с уклоном крыши.

Как и во многих других частях дома, стиль крыши зависит от вас.Например, вам может понадобиться крутая скатная крыша или, возможно, плоская. Независимо от вашего выбора, обязательно принимайте во внимание региональный климат. Плоские крыши отлично подходят для климата с небольшим дождем, но если у вас скатная крыша, у вас будет преимущество в том, что вода будет легче стекать.

Совет: Еще одна вещь, о которой следует помнить при выборе угла наклона крыши, — это то, что высокая скатная крыша позволит построить чердак. Фактически, чердак и есть крыша — пространство между стропилами крыши и балками перекрытия.

Другой тип фермы, позволяющий сделать чердачное пространство немного более гибким, — это ферма чердака. Он спроектирован таким образом, чтобы на чердаке оставалось свободное пространство от 12 до 14 футов в ширину и примерно 8 футов в высоту. Это позволяет получить доступ к механическим устройствам на чердаке или в складских помещениях.

Как построить навес с наклоном

Бесплатные планы, схемы и пошаговые инструкции для строительства простого навеса на открытом воздухе размером 4 на 6 футов. И пошаговые инструкции тоже!

Вы давно мечтали о сарае, в котором можно было бы хранить газонный и садовый инвентарь, спортивный инвентарь, компактную уличную мебель, а также различные инструменты и принадлежности? Когда незаметное функциональное хранилище — это все, что вам нужно, навес с навесом — идеальное решение.

Судя по названию, конструкция просто прислоняется к дому или гаражу для дополнительной поддержки и обеспечивает водонепроницаемое убежище для защиты оборудования от непогоды. Если у вас есть умеренные навыки и инструменты для самостоятельной работы, это проект выходного дня. Если вы решите, что это больше, чем вы ожидали, обратите внимание на эти удобные комплекты навесов для навесов на Amazon. Накладные навесы обеспечивают простое укрытие для садового инвентаря и многого другого. © Sunset Publishing Corporation

Просмотреть инструменты для этого проекта на Amazon
• Комбинированные квадраты
• Циркулярные пилы с приводом
• 4-футовые уровни
• 16-футовые рулетки
• Обрамление гвоздей
• Воздушные компрессоры для блинов

Конструкция навеса для хранения

Поскольку навес спроектирован так, чтобы примыкать к другой конструкции, для фундамента требуются только салазки, обработанные давлением, крыша наклонена только в одном направлении для отвода воды, а задняя стенка обшита фанерой CDX толщиной 1/2 дюйма. , который выдерживает непрямое воздействие влаги.Чтобы узнать больше о типичной конструкции навеса, см. Анатомию навеса или дома для игр. Сараи и гаражи на закате предлагают множество планов для многих типов наружных конструкций. Просто нажмите, чтобы заказать на Amazon.

Изменения в плане

Не требуется, чтобы этот навес был построен у стены, но конструкция спроектирована так, чтобы использовать стену для прочности. Поэтому, если вы сделаете его отдельно стоящим сараем, вам нужно будет построить обычную стену с карнизами сзади и облицевать ее фанерным сайдингом того же типа, что и остальная часть сарая.Для получения информации о том, как разметить, вырезать и закрепить стенные стойки, см. «Как обрамить внутреннюю стену» (не обращайте внимания на часть о работе с гипсокартоном, потому что вместо этого вы будете использовать наружный сайдинг T1-11).

Для отдельно стоящего навеса вы можете построить навес поверх бетонной плиты (см. Заливка бетонной плиты) вместо салазок и балок перекрытия, подвергнутых обработке давлением; это фактически приведет к более прочной — более прочной — конструкции. В противном случае для отдельно стоящего сарая фундамент должен быть построен на бетонных опорах или наливных опорах (см. Заливка бетонных опор и опор).Имейте в виду, что постройка на опорах поднимет сарай над землей.

Необходимые материалы
Чтобы построить показанный здесь навес, вам понадобятся:

• Обработанные давлением 4×4 для салазок
• Обработанные давлением 2×4 для перекрытий перекрытий
• Фанера с пазами 3/4 дюйма для настила
• 2x4s Для шпилек, перемычки, стропил, гвоздезабивателей верхней плиты и т. д.
• T1-11 Фанерный сайдинг
• Фанера CDX 1/2 ″ для обшивки крыши
• Дверная обшивка 1×3
• Фасция 1×4 грабли
• Кровельное покрытие из битумной черепицы, 15-фунтовый войлок, металлические каркасные кронштейны, дверные петли и защелки, разные оцинкованные гвозди и наружные винты, а также краска, морилка или консервант.Базовая схема строительства навеса с навесом

Строительство навеса

Показанный навес составляет 6 футов в длину и 4 фута в ширину. Вы можете легко увеличить его размеры с шагом 2 или 4 фута.

1 Чтобы построить каркас для пола сарая, вырезал две обработанные давлением 2 на 4 балки на длину 6 футов для балок обода. Затем поместите шесть балок пола длиной 45 дюймов между балками обода на 16 дюймов по центру (за исключением последней, как показано на детали балки пола справа).Закрепите их гвоздями 16d. Деталь балки перекрытия перекрытия

Отрежьте две обработанные давлением 4 на 4 шайбы на длину 6 футов для салазок. Поместите раму на салазки и, если она квадратная, пригвоздите балки пальцев ног к салазкам.

Прикрепите фанерный пол 3/4 дюйма с пазом и гребнем к раме.

2 Стены навеса конструируются отдельно и затем поднимаются на раму. Схема каркаса стены навеса: передняя часть

Начните с задней стены, которая имеет высоту 8 футов с верхней и нижней пластинами длиной 6 футов и четыре шпильки, расположенные по центру на 18 дюймов.Верхние части стеновых стоек скошены под углом 18 градусов. Прикрепите стену к каркасу пола и временно закрепите ее.

Передняя стена имеет верхнюю пластину 6 футов длиной и две нижние пластины длиной 1 фут, оставляя место для двери шириной 4 фута. Четыре настенных стойки имеют длину 81 1/4 дюйма; установите их, как показано на передней детали рамы слева. Затем установите шпильки домкрата длиной 73 дюйма, а затем прикрепите сдвоенный заголовок длиной 51 дюйм. Наконец, прикрепите штифты длиной 6 1/4 дюйма.

Поднимите переднюю стену, прикрепите ее к полу и временно закрепите.

Боковые стенки имеют верхнюю и нижнюю пластины длиной 41 дюйм и шпильки высотой 81 1/4 дюйма. Поднимите их, прикрепите к полу и при необходимости временно закрепите. Когда все секции стены будут квадратными, прикрепите их по углам с помощью шурупов. Размеры стропила односкатного сарая

3 Каркас крыши состоит из четырех стропил 2 на 4, разрезанных таким образом, чтобы они опирались на переднюю и верхние пластины задней стенки, как показано на детали стропил справа. Установите шпильку фронтона прямо над центральными стойками на обеих боковых стенках, чтобы она могла поместиться между концевым стропилом и верхней пластиной.Установите подрамник, а затем облицовку на передние концы стропил.

4 Расположите части сайдинга T1-11 спереди и по бокам сарая так, чтобы они были заподлицо с нижней частью балок обода. Прикрепите сайдинг оцинкованными гвоздями 8d через каждые 8 дюймов.

Покройте заднюю стену фанерой CDX толщиной 1/2 дюйма от нижней части балок обода до вершин концов стропил.

5 Обшить стропила 1/2-дюймовой фанерой CDX ; расположите стыки в шахматном порядке, чтобы ни один из них не попал на стропило.Прибейте их на место гвоздями 6d. Прикрепите облицовку граблей, чтобы закрыть открытые края обшивки крыши, и установите водосточную кромку. Раскатайте 15-фунтовый рубероид и установите черепицу (см. «Установка асфальтовой крыши»).

6 Постройте двери из сайдинга T1-11 и обрежьте их 1 на 3.

РубрикаРазное
