Как сделать откатные ворота самому поэтапно фото видео – Откатные ворота своими руками — чертеж, схема, конструкция, инструкция. Монтаж, изготовление, установка,

Содержание

делаем консольные — фотоотчет, видео

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

  • Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

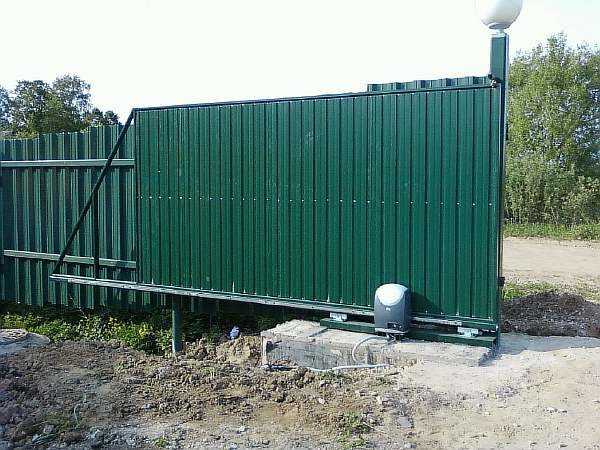

    Консольные ворота с нижней балкой

    По месту ее расположения они бывают:

    • с нижней балкой;
    • средней балкой;
    • верхней балкой.

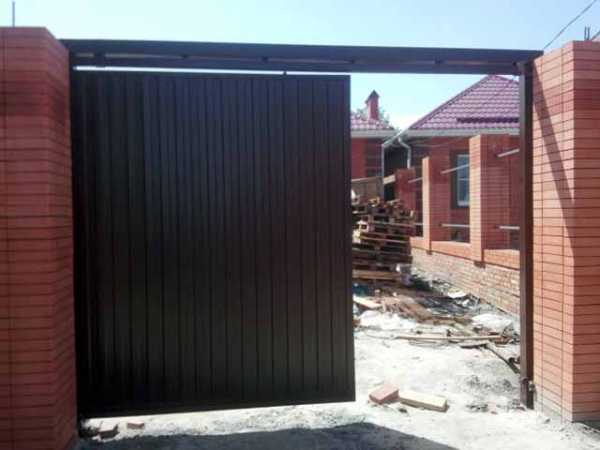

  • Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.

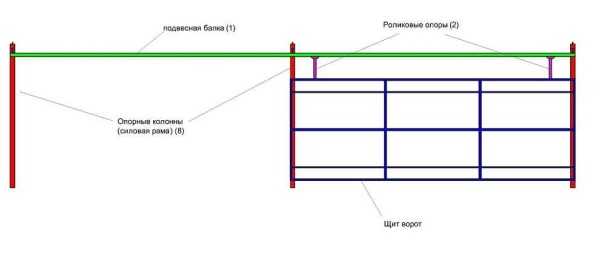

    Подвесная конструкция

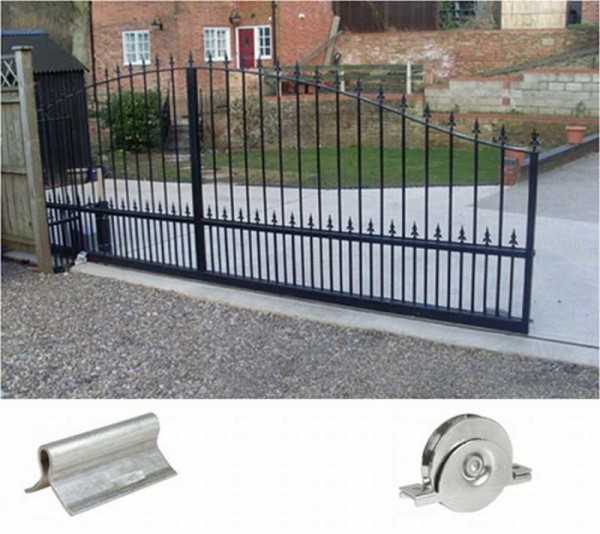

  • Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

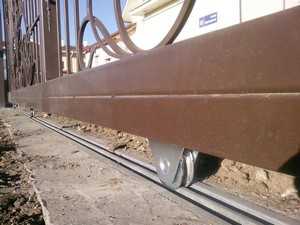

    Откатные ворота на рельсе

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

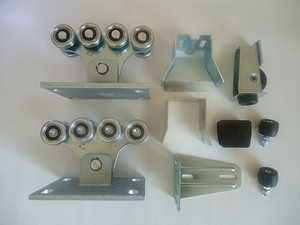

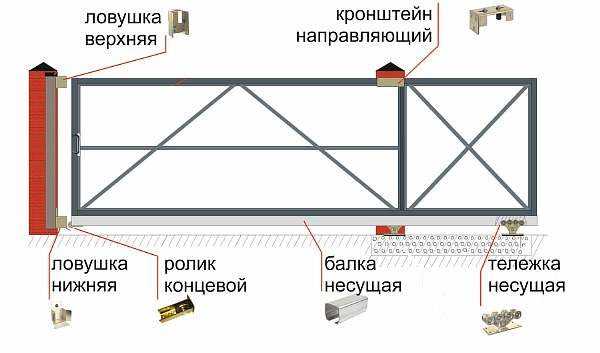

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

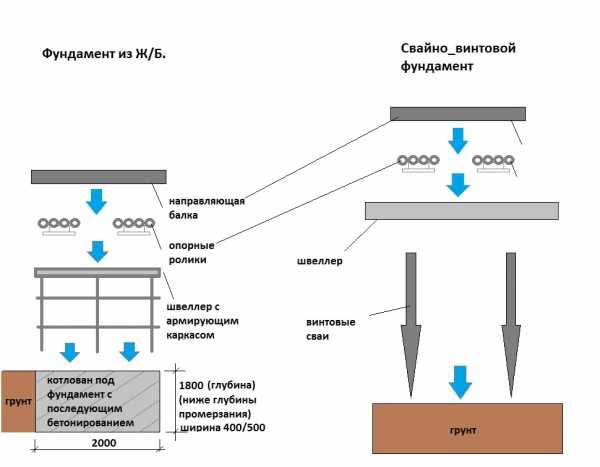

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

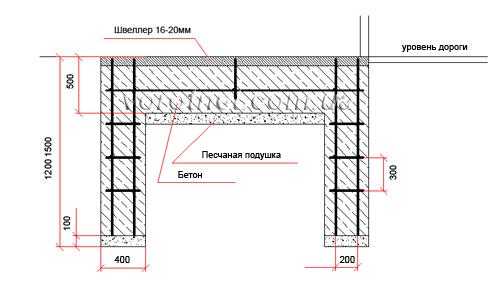

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

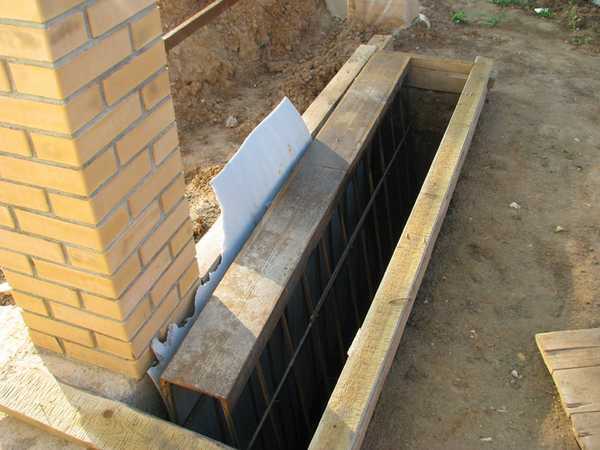

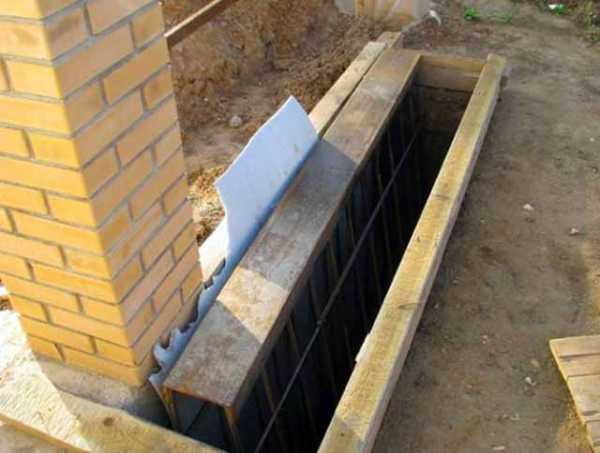

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

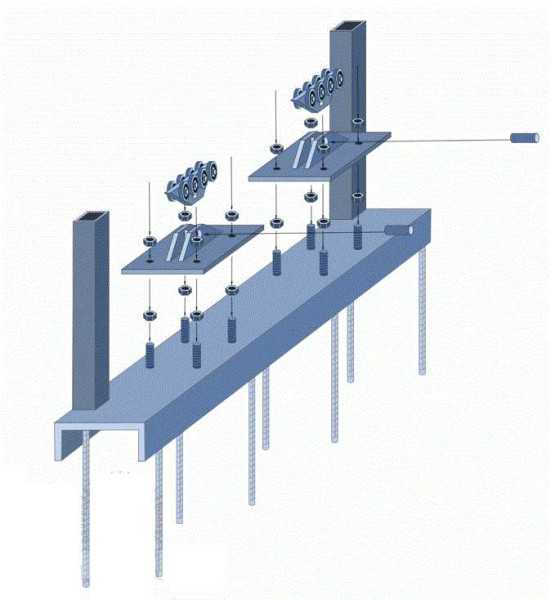

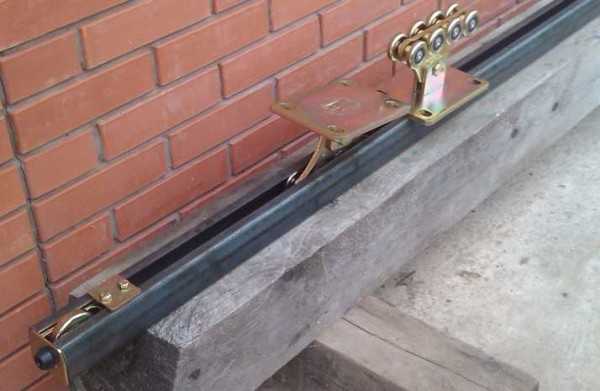

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска —  3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

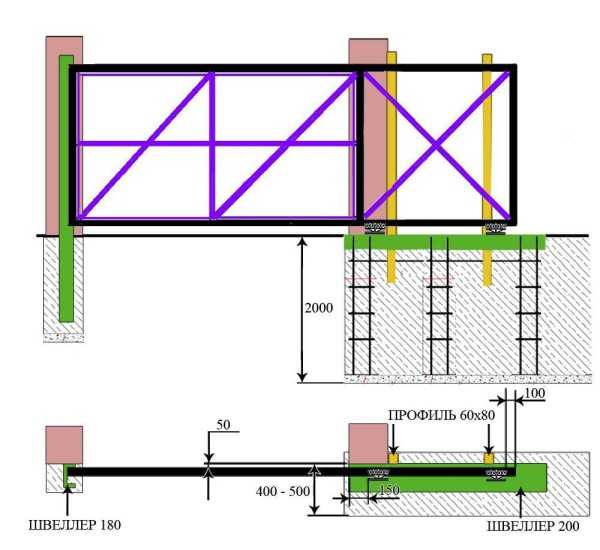

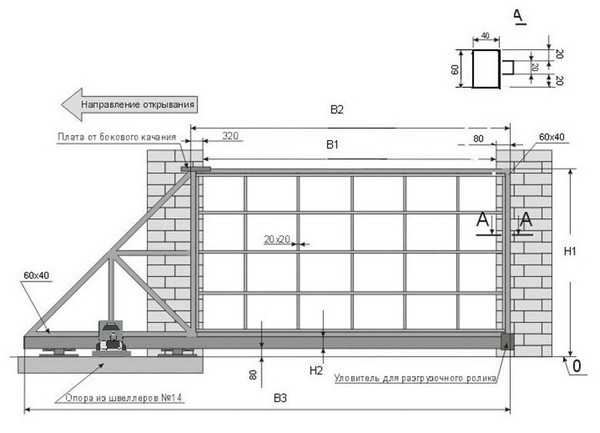

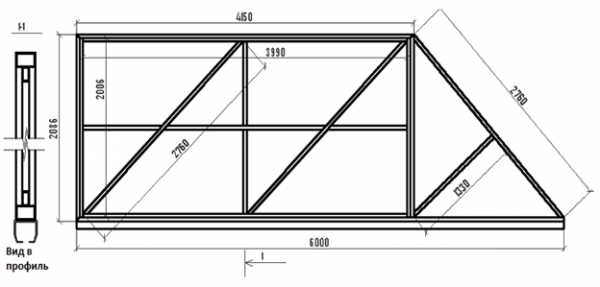

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

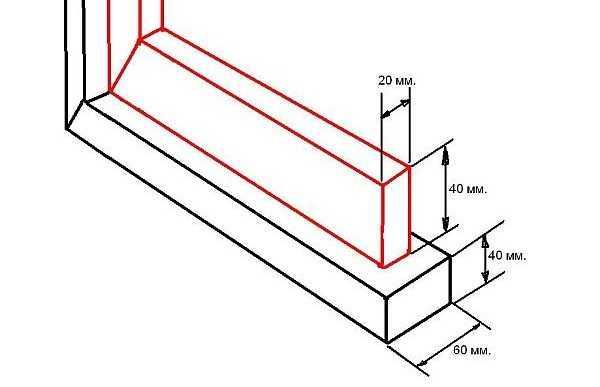

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

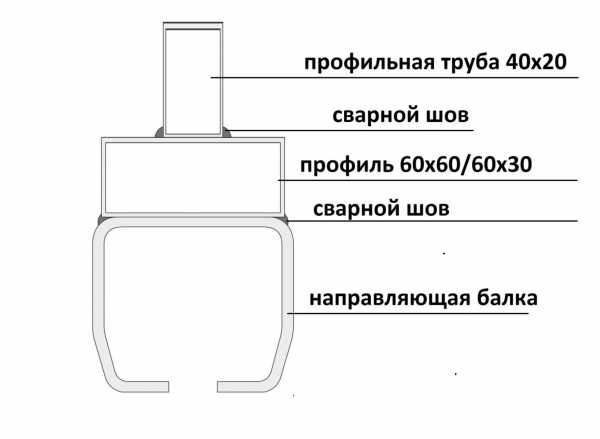

Как приваривать профильную трубу 40*20 мм

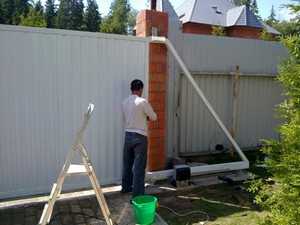

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

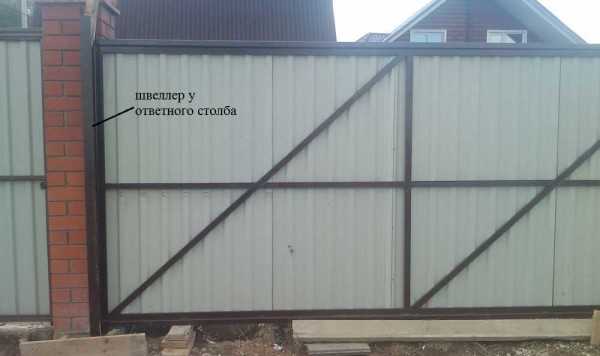

Швеллер на 180 мм прикрепили к ответному столбу

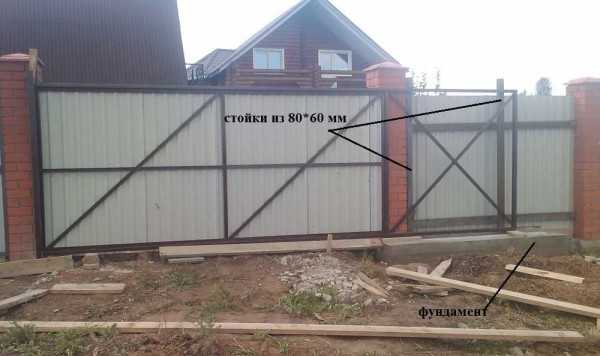

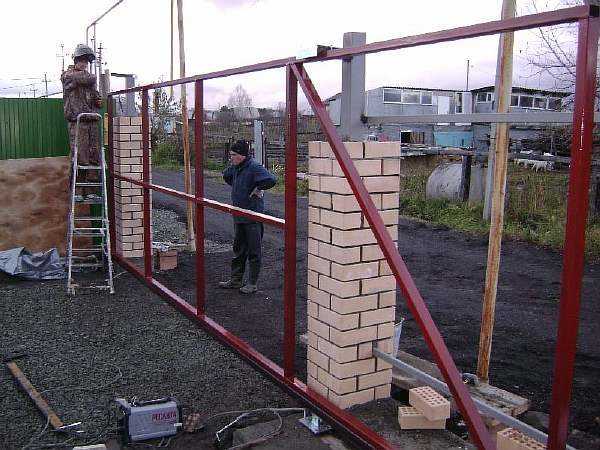

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

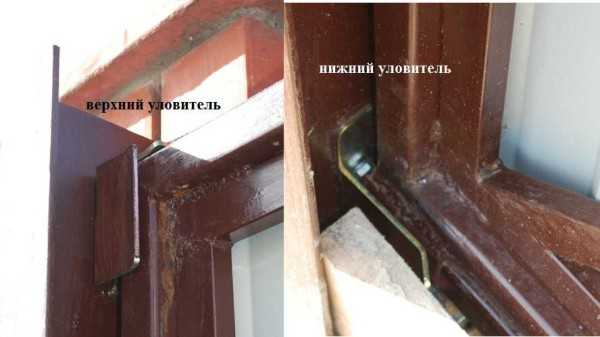

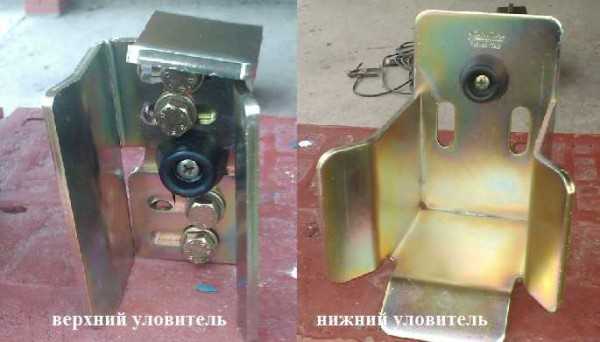

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

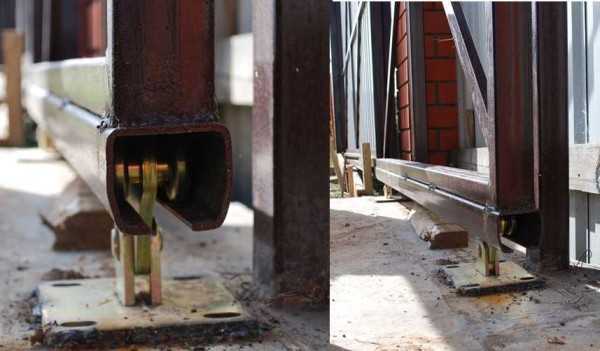

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

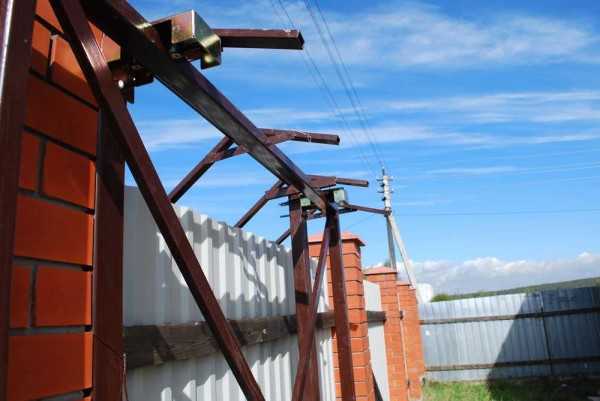

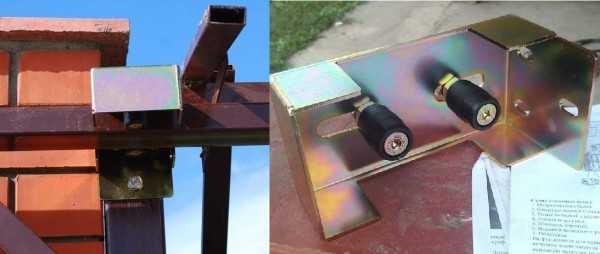

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

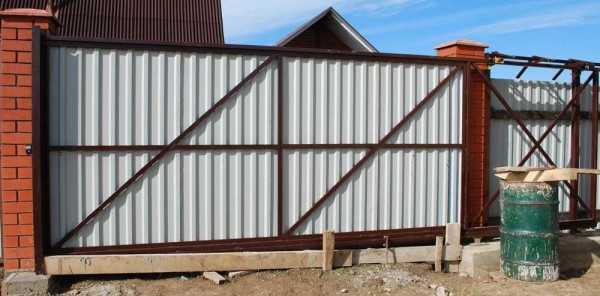

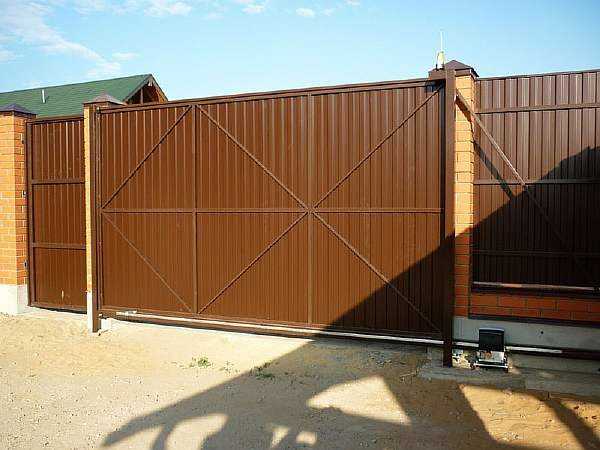

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

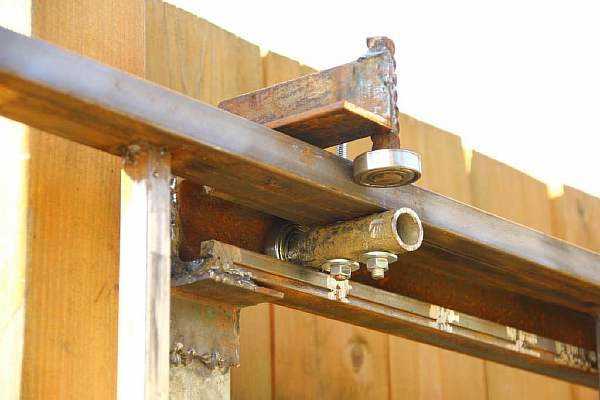

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.

dekormyhome.ru

конструкция, фото, видео по монтажу

Раньше сдвижные ворота, автоматически открывающие проезд транспорту, встречались только на промышленных предприятиях. На въездах во дворы частных домов повсеместно стояли традиционные распашные створки, поскольку в продаже не было исполнительных механизмов и автоматики. Разные самодельные устройства, придуманные домашними умельцами, не в счет. Сейчас готовый комплект оборудования можно купить за сравнительно небольшие деньги, а установкой заняться самостоятельно. Остается лишь понять, как сделать из набора деталей откатные ворота своими руками, о чем мы и расскажем далее.

Конструкции откатных ворот

Для начала выясним, какие технические решения применяются для реализации принципа выдвижной створки. Всего есть 3 вида конструкций:

  • подвесная;
  • рельсовая;
  • консольная.

В первом случае отодвигающееся полотно подвешивается на роликах к горизонтальной балке, закрепленной над въездным либо гаражным проемом, что и показано ниже на фото. Система весьма надежная, но не без изъяна: балка ограничивает высоту проезжающего транспорта, да и смотрится неприглядно, особенно если установить ее на лицевом заборе частного дома.

Ворота, откатывающиеся по наземному рельсу, — наиболее простое решение. Их можно делать цельными и раздвижными, состоящими из двух половинок, с электроприводом и без него. Но есть одна проблема, перечеркивающая все достоинства рельсовой схемы: наземная направляющая быстро забивается грязью в летний период, а зимой засыпается снегом и покрывается льдом. Чтобы обеспечить нормальную работу створок, рельс нужно постоянно очищать вручную.

Справка. Изредка встречаются комбинированные варианты изделий, где полотно двигается по двум направляющим – верхней и нижней.

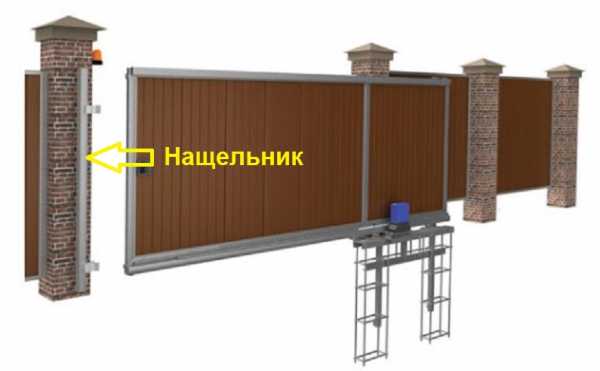

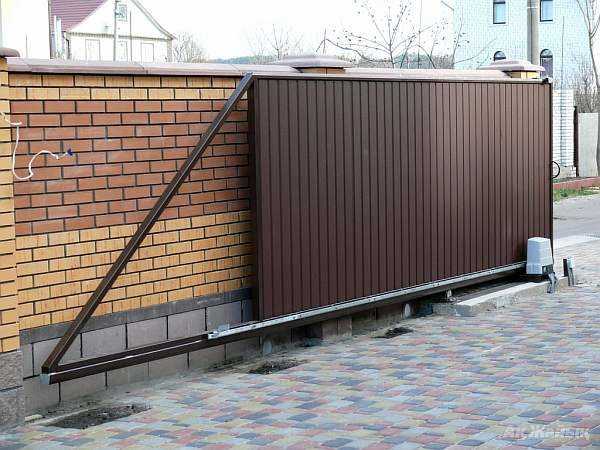

Консольные откатные ворота, изображенные на фото, лишены недостатков двух предыдущих конструкций, поскольку в створе проема нет никаких балок и рельсов. Устройство и принцип действия системы выглядит так:

  1. Полотно ворот представляет собой металлический каркас, закрепленный сверху выдвигающейся (консольной) балки. Последняя движется на роликовых упорах, установленных на железобетонном фундаменте.
  2. По всей длине балки прикреплена зубчатая рейка, совмещаемая с шестеренкой привода, обеспечивающего перемещение створки.
  3. Когда ворота закрываются, противовесом для выдвигающейся рамы служит фундамент, сделанный в стороне от проема, как показано ниже на схеме. В конце цикла край створки попадает в ловители на заборном столбе, поддерживающие полотно в закрытом состоянии. В этот момент срабатывает концевой выключатель, останавливающий электродвигатель.
  4. Чтобы створка не раскачивалась, на ближней опоре забора ставится верхнее направляющее устройство.

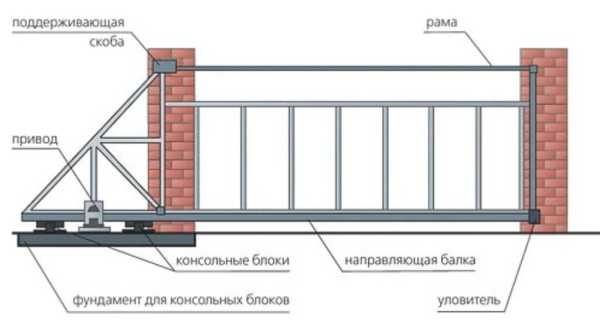

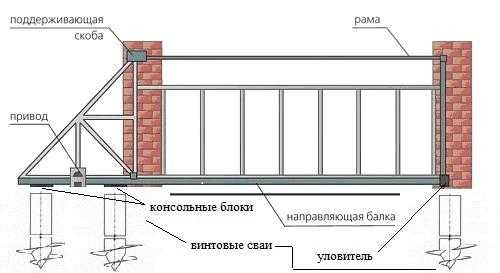

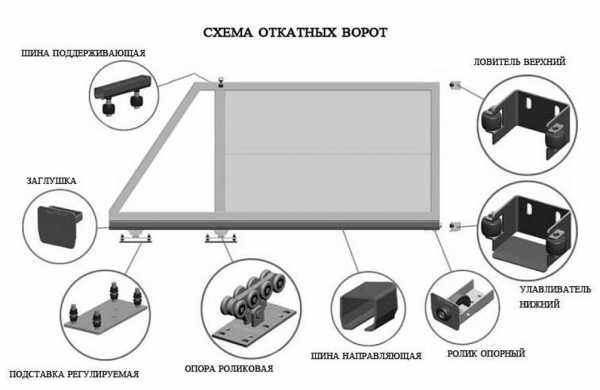

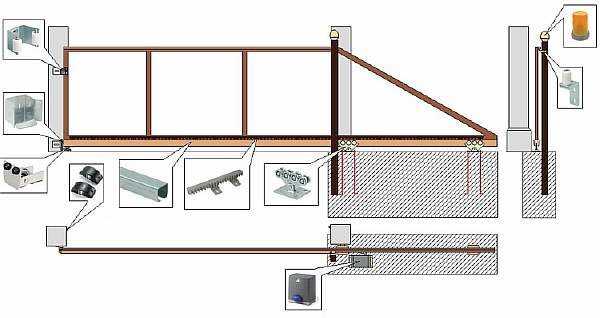

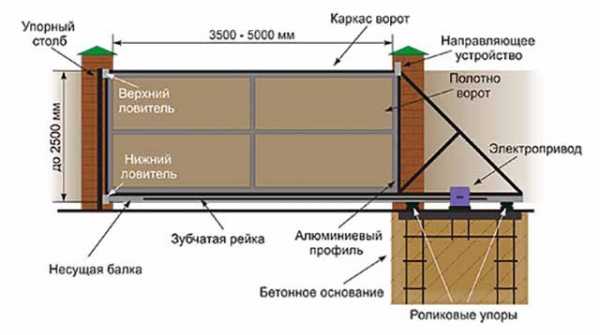

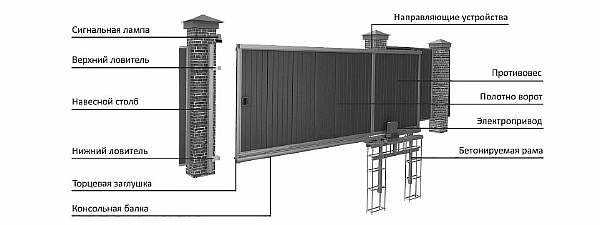

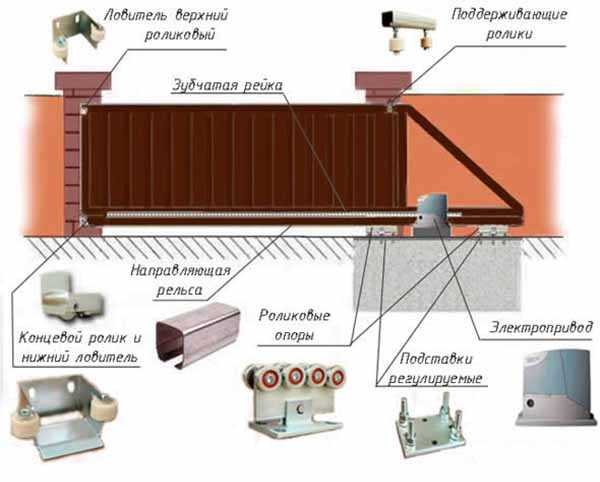

Схема откатных ворот консольного типа

Единственный недостаток системы – под ее монтаж нужно выделить много места позади забора, поскольку длина полотна в полтора раза превышает габариты проема. Но в остальном это лучшая конструкция на сегодняшний день, ее изготовлением мы и займемся.

Подготовка к монтажу

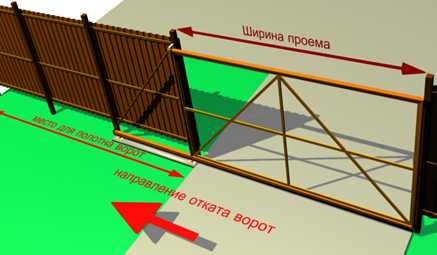

Прежде чем приниматься за работу, необходимо проверить техническую возможность установки откатных ворот своими руками. Для этого надо выдержать следующие условия:

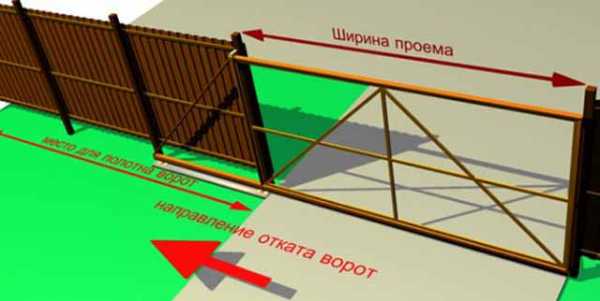

  • в той стороне, куда планируется задвигать полотно при открывании, забор должен быть прямым;
  • длина этого прямого участка – не менее ширины въезда, помноженной на 1,5;
  • рельеф участка позади забора должен быть ровным, чтобы открываемая створка не упиралась в землю;

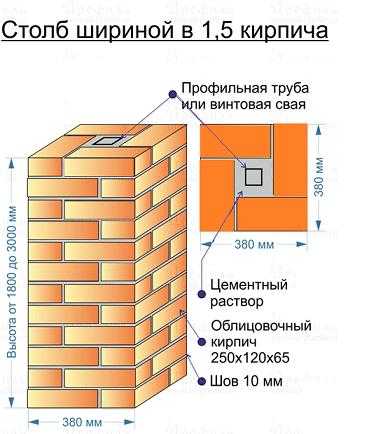

  • заборные опоры по бокам проема нужно построить заблаговременно;

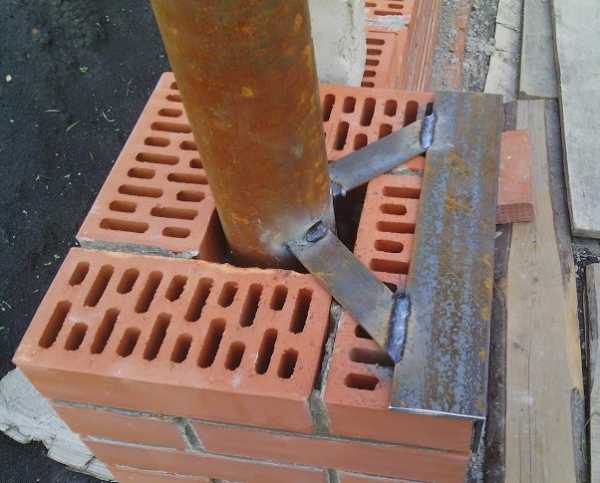

  • для крепления ловителей и направляющих в кирпичных или блочных столбах надо предусмотреть закладные детали.

Если ваши замеры и расчеты показывают, что места для движения полотна хватает и опоры уже готовы, то переходите к закупке материалов и комплектующих. Чтобы посчитать их количество, не обязательно создавать проект, достаточно нарисовать эскиз будущих ворот по чертежам, предлагаемым производителями либо пользователями тематических форумов.

Справка. Зачастую фирмы – изготовители откатных ворот, например, известная компания Дорхан, предлагают полные комплекты материалов, включающие профильные трубы для сборки рамы и обшивку из профнастила. Изделия рассчитаны на стандартную ширину проезда 4 м.

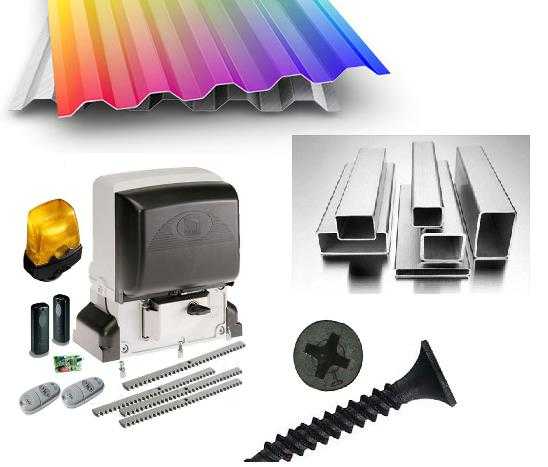

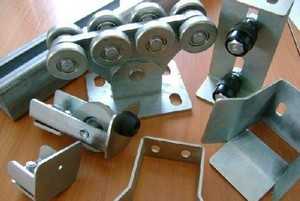

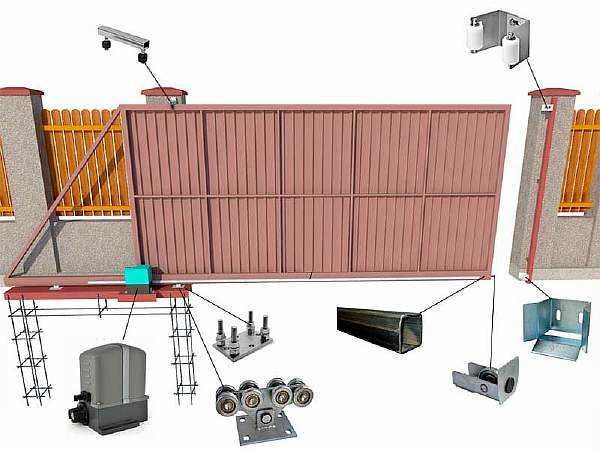

Минимальный монтажный комплект для ворот включает в себя такие детали:

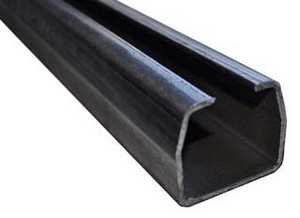

  • консольная балка;
  • 2 роликовых опоры;
  • улавливатель верхний и нижний;
  • ролики опорные и поддерживающие;
  • кронштейн верхней направляющей;
  • рейка зубчатая;
  • механический привод с установочной площадкой;
  • заглушки для торцов балки.

Опционально изделие может комплектоваться системой дистанционного и автоматического открывания с фотодатчиками. При необходимости в полотно встраивается калитка, распахивающаяся внутрь двора (наружу нельзя, может случайно упереться в столб). Как выглядит основная фурнитура для откатных полотен, подробно показано на видео:

При подборе комплекта и привода обязательно учитывается вес полотна ворот. Например, если вы будете варить шестиметровую раму под проем 4 метра по чертежу, то общий вес конструкции не выйдет за пределы 400 кг. При условии, что на каркас пойдут профильные трубы сечением 60 х 40 мм, а на перемычки – 40 х 20 мм с облицовкой профнастилом.

Заливка фундамента

Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.

Примечание. Конструкция фундамента и силовой рамы, показанная на чертеже, рассчитана на вес полотна до 400 кг (длина 6 м). Если параметры вашей створки другие, то при сборке ориентируйтесь на указания в инструкции производителя монтажного комплекта.

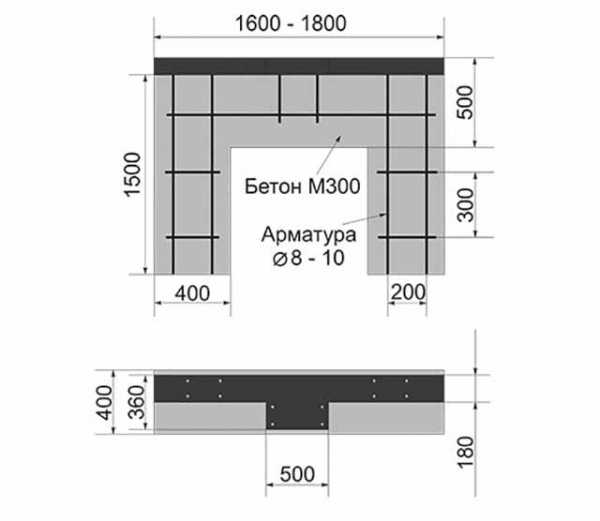

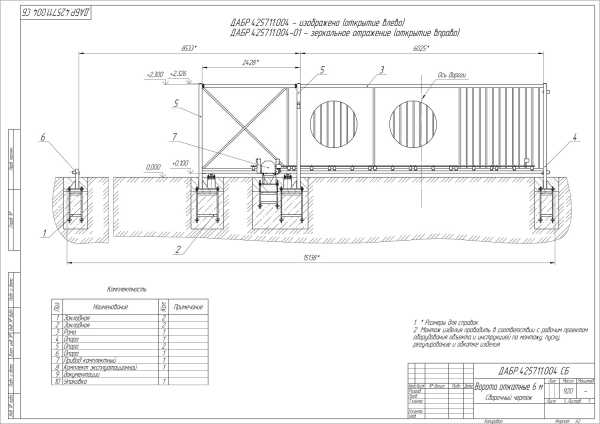

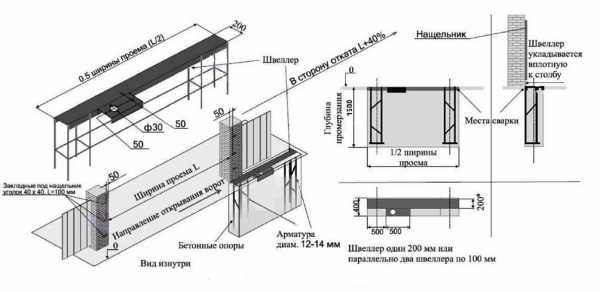

Чертеж фундамента под раму длиной 6 м (проем 4 м)

Работы по заливке основания откатных ворот ведутся в таком порядке:

  1. Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см. Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
  2. Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
  3. Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
  4. Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
  5. Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.

Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.

Изготовление и монтаж полотна

Створка откатных ворот – конструкция довольно большая и в этом заключается сложность ее сборки. Дело в том, что все элементы рамы должны лежать в одной плоскости, а этого в домашних условиях добиться непросто. Нужно подготовить ровную горизонтальную площадку и придумать подставки, чтобы сваривать конструкцию в лежачем положении на одном уровне. Один из вариантов с подставками продемонстрирован на фотографии:

Чтобы правильно выполнить монтаж откатных ворот, действуйте в таком порядке:

  1. Сварите из профильных труб раму на прихватках, проверьте диагонали и подровняйте при необходимости. Затем прихватите среднюю перекладину и повторите проверку еще раз. После чего приварите оставшиеся элементы заполнения и наложите капитальные швы.
  2. Перед тем как сделать обшивку рамы, очистите ее от ржавчины, нанесите грунтовку и окрасьте за 2 раза в желаемый цвет. Прикрепите к ней направляющую балку и зубчатые рейки для привода, а после облицуйте профилированным листом.
  3. Смонтируйте на силовой раме 2 роликовые опоры из комплекта. На ближайшей к проему установите корпус электропривода.
  4. Прикрепите к первому столбу верхнее направляющее устройство. Оно должно находиться четко над роликами опоры, добейтесь этого с помощью подкладок. Поднимите отдвижное полотно вертикально и наденьте балку на ролики обеих механизмов, следя, чтобы верх рамы вошел в направляющую на столбе.
  5. Отрегулируйте вертикальное положение ворот с помощью верхнего кронштейна. Поставьте поддерживающий ролик в переднем торце балки, а задний закройте заглушкой.
  6. Аккуратно закрыв ворота, примерьте и закрепите ко второму столбу нижний и верхний уловитель (именно в таком порядке).

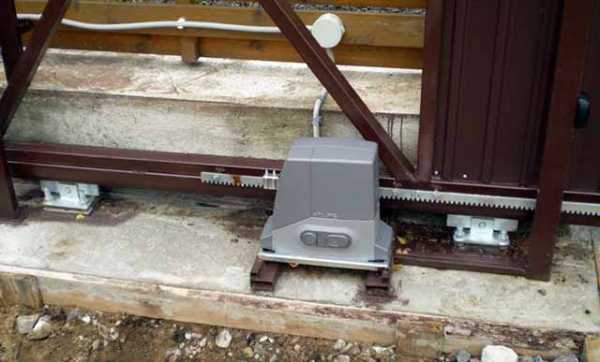

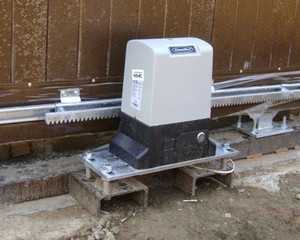

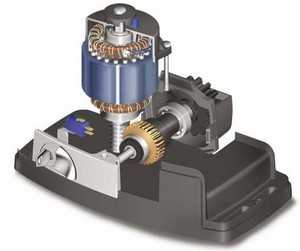

  7. Установите и подключите электродвигатель привода, а также пульт управления.

После сборки высоту и горизонталь полотна откатных ворот можно подрегулировать гайками роликовых опор. Если у вас в комплекте есть задний уловитель, от обязательно его поставьте, чтобы полотно поддерживалось не только в закрытом, но и полностью открытом состоянии. Наглядно процесс монтажа продемонстрирован на видео:

Заключение

Работы по установке консольных откатных ворот необходимо выполнять с помощником, в одиночку вы не управитесь. Особое внимание уделите строительству забора и столбов, чтобы их центры лежали на одной линии, тогда и полотно выровнять проще. В целом монтаж нельзя назвать простым, так что после покупки комплекта прочтите инструкцию производителя и разберитесь, какие кронштейны куда ставятся. Также соблюдайте рекомендации по бетонированию и креплению всех элементов.

qustu.com

Откатные ворота сделать самому — легко!


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Откатные ворота по распространению слегка уступают распашным, но сейчас они находятся на пике популярности. В недавнем прошлом откатные ворота приобретали лишь обеспеченные люди, а ворота с электроприводом были мечтой автомобилиста. Однако мир меняется, и все большее людей делают вывод, что вполне возможно откатные ворота сделать самому, так как фурнитура для задвижных ворот появилась в свободной продаже, а цена стала более доступной.

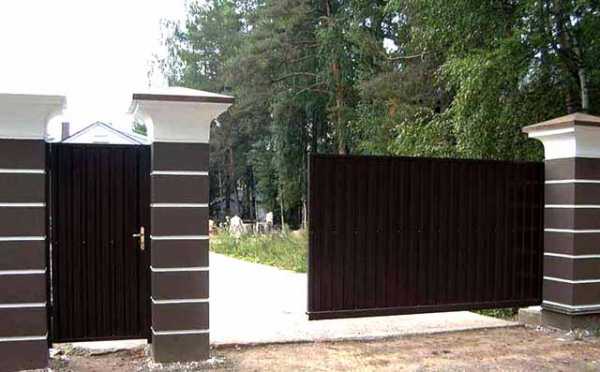

Автоматически окатывающийся воротный створ

Достоинства и недостатки задвигающихся ворот

К недостаткам можно отнести особенность конструкции, которой при установке необходимо свободное место для отката.

Совет! При необходимости, обдумайте установку ворот на уличной стороне ограды. Это может решить проблему отсутствия места для отката внутри двора.

Ворота, откатывающиеся влево

Достоинств у этой конструкции ворот множество. Основным из них считается то, что консольные задвижные ворота не требуют направляющих, закреплённых в проёме проезда. Это позволяет въезжать на внутреннюю территорию автотранспорту любой высоты.

Откат створа происходит благодаря жесткому направляющему рельсу, сваркой закрепленном на нижней части рамы, закрывающей створ. Направляющий рельс двигается по роликовым опорам (кареткам), закрепленным на закладной, забетонированной в фундаменте консольных ворот. Для отката ворот устанавливаются только закрытые шариковые подшипники. Роликовые тележки катаются во внутреннем пространстве направляющего рельса. Такое расположение защищает подшипники от грязи, дождя и снега, это значительно увеличивает срок службы ворот. Роликовые каретки рассчитаны на 50000 прокатов, и не требуют смазки.

Ролики

Закрывают полотно откатных ворот материалами из дерева, профнастила, металлическим листом, поликарбонатом, алюминиевым сайдингом, и украшают ковкой. Выбирайте материал по вкусу и по доступности цены. На сдвижные ворота можно легко установить автоматику, они почти не требуют ухода и обслуживания.

Задвижные ворота бывают двух типов:

  • Автоматические;
  • С ручным управлением.

Все зависит от частоты циклов открывания и закрывания и, разумеется, от бюджета. Электропривод перестал уже быть элементом комфорта. Он сберегает здоровье и экономит время людей, часто выезжающих по делам.

Бетонные работы при установке ворот

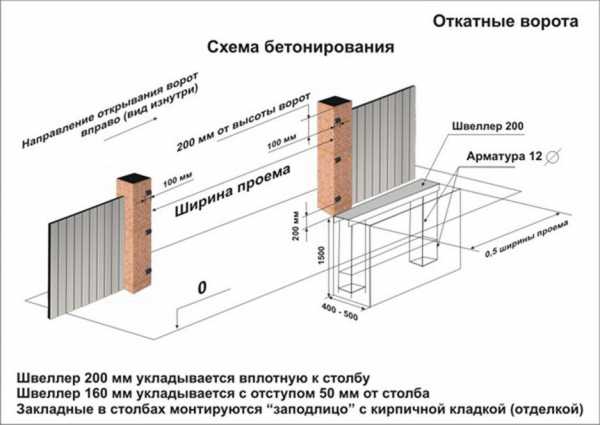

Схема бетонирования откатных ворот

Конструкция их довольно проста, если рассмотреть схему или чертеж с детальным изображением устройства ворот. Если вы приняли решение собрать задвигающееся запорное устройство своими руками то, давайте рассмотрим процесс строительства подробно.

Начинают с того, что надо установить столбы, ограничивающие проездную часть ворот и обеспечивающих границу движения задвижного воротного полотна. В качестве столба можно устанавливать стальную трубу, швеллер, брус из прочной породы дерева или из кирпича. Рекомендуется при установке заглублять и цементировать столб на метровую глубину, учитывая глубину промерзания грунта в вашем климате.

Устанавливают столбы, контролируя их вертикальное положение уровнем, при необходимости заглубляемую часть армируют для получения большей устойчивости и заливают цементным раствором. Бетон при застывании достигает прочности через неделю. В столбах из кирпича не забывайте разместить три закладные, которые устанавливаются заподлицо с кирпичом.

После установки столбов приступают к устройству фундамента для опоры консоли ворот. Приблизительные размеры указанны на схеме. В траншею, подготовленную под фундамент, погружают арматурные сооружения в виде стояков, поверх которых приваривают швеллер. Сооружение похоже на лавку, устанавливают в траншею, контролируя горизонтальное положение верхней плоскости строительным уровнем, заливают бетоном, и фундамент откатного устройства воротного створа готов. Поверхность швеллера должна находиться на уровне поверхности земли. Во время монтажа к ней приварят болты, которые закрепят подставки под роликовые каретки.

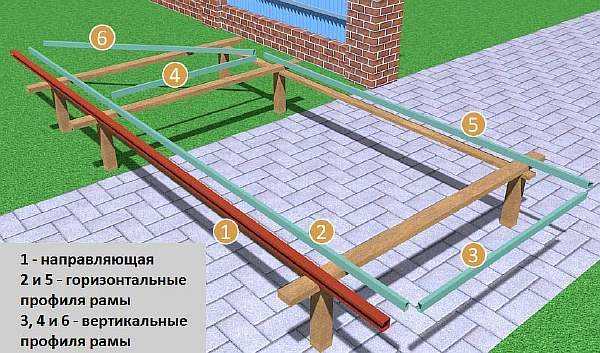

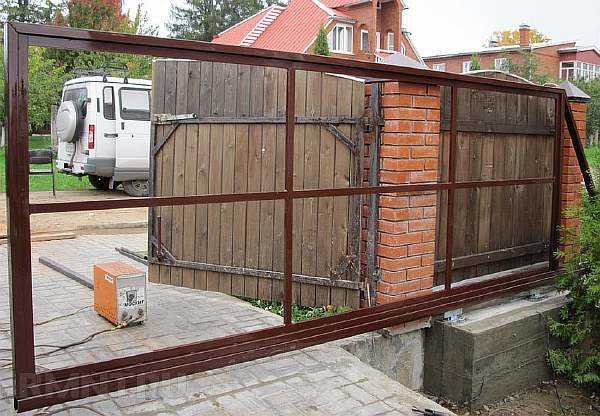

Работы по сборке каркаса двигающегося полотна ворот

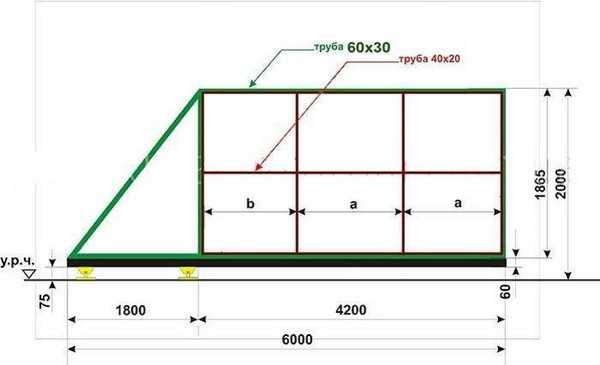

Схема откатывающейся рамы ворот

Во время затвердения фундамента (от одной до четырёх недель) приступают к сварке несущей рамы откатываемого полотна затвора. Для изготовления рамы используют профилированную трубу подходящего сечения. Трубы зачищают доступным способом, убирая с поверхности окалину и ржавчину. После этого их обезжиривают растворителем и покрывают грунтовкой. Следующей операцией будет сварка наружного каркаса рамы.

Самые частые виды соединений

При желании получить качественную жесткую конструкцию, следующим вашим шагом будет приваривание внутренней обрешетки, которая будет служить для крепления материала обшивки. К готовой раме снизу приваривают направляющий рельс швом, который называется «шахматным». Это делается для того, чтобы раму после сварки не искривило. Сварочные швы тоже зачищают и грунтуют. После высыхания грунтовки на раму наносят краску, которая обладает устойчивостью к природным условиям, а также гальваническими и антикоррозийными свойствами.

Совет! Краску наносить в два слоя и с обязательным послойным высыханием.

После высыхания готовой откатной рамы можно перейти к обшивке полотна ворот. Обшивка крепится к каркасу саморезами или заклепками. Саморезы закрепляют, применяя сверление. При такой технологии, трудоемкость процесса значительно облегчается, обшивка будет сделана довольно быстро.

Совет! Делать обшивку после установки рамы на роликовые опоры, потому что так будет легче закатывать раму на ролики, ведь материал обшивки имеет немалый вес.

Процесс монтажа откатного устройства

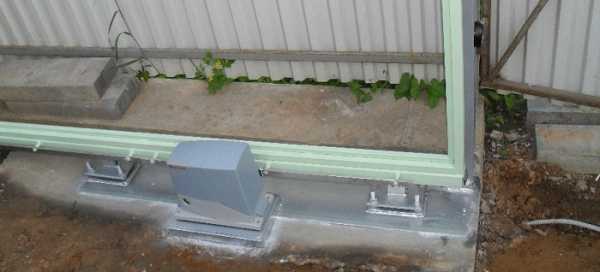

На затвердевший фундамент, на швеллер, устанавливают роликовые опоры. Оптимальным считается закрепление кареток на швеллере привариванием, но так, чтобы при надобности можно было легко срезать каретки. Если вам кажется все же удобней установка роликов на болтах, то используйте готовые подставки с болтами под ролики промышленного производства.

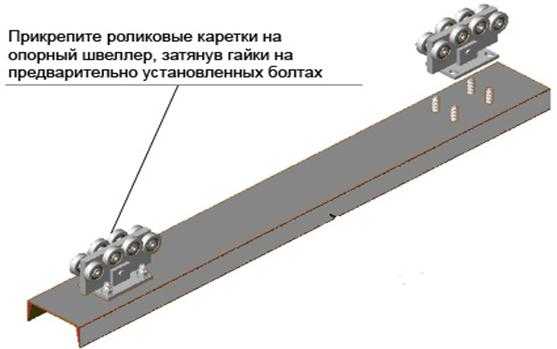

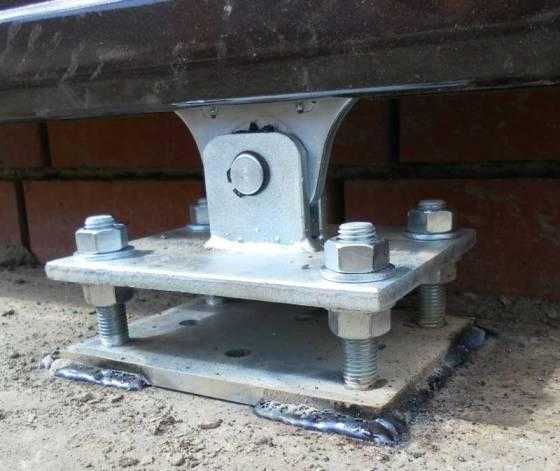

Один из вариантов крепления роликовых кареток

Совет! Размещайте роликовые каретки на возможно большем расстоянии друг от дружки, этим достигается большая устойчивость консольной рамы и меньшее давление на ролики, и увеличивается их срок службы.

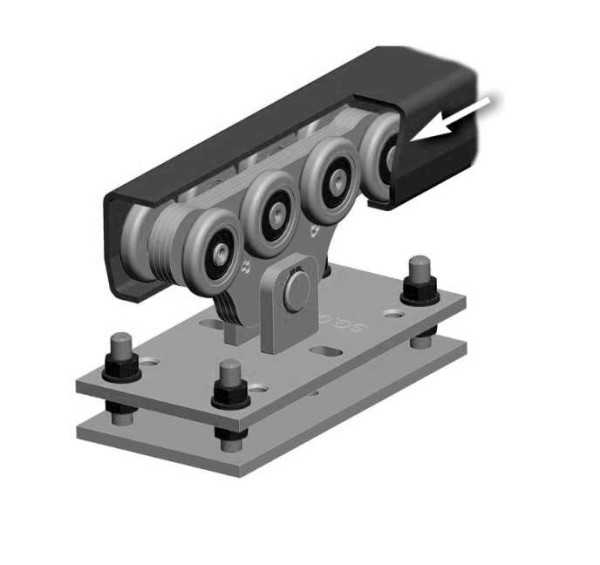

Каретка с роликами на подставке с болтами

На закреплённые роликовые опоры, продев их в торец направляющего рельса, накатывают раму или полностью готовое полотно ворот, находящееся в вертикальном положении, выверяют положение уровнем, если всё устраивает, то закрепляют ролики в таком положении окончательно.

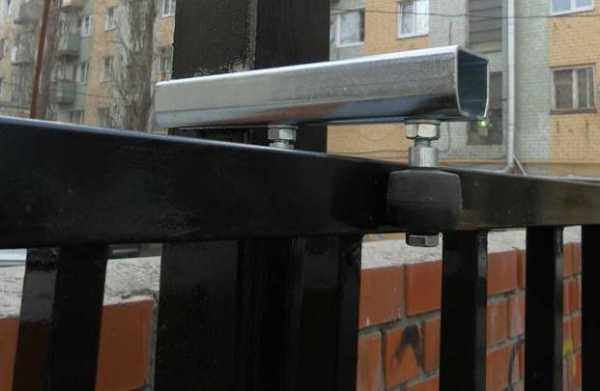

Верхний роликовый ограничитель рамы

Удерживающие ролики и улавливатели

Затем устанавливают верхние ограничивающие ролики, которые плотно удерживают раму в вертикальном положении и ограничивают качание полотна ворот под порывами ветра.

Концевой ролик

Потом закрепляются верхний и нижний уловители на приёмном столбе и концевой ролик в переднем торце направляющего рельса.

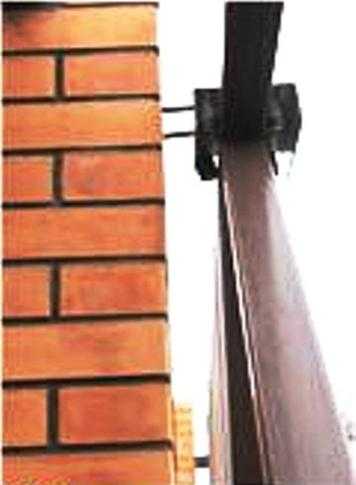

Верхний уловитель

Ролик должен свободно наезжать на нижний уловитель, опираться на него, и снимать некоторую нагрузку с роликовых кареток.

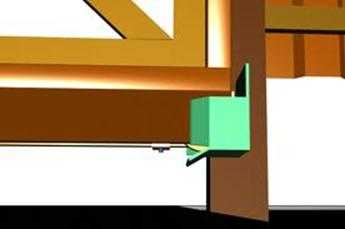

Нижний уловитель

Уловители приваривают, если есть возможность, прямо к столбу или на закладные, а также закрепляются на болты. Для самостоятельного изготовления консольных откатывающихся ворот вам потребуются комплектующие. Стоимость их не очень высока, а приобретение их облегчит ваш труд, да и воротное полотно будет выглядеть более эстетично.

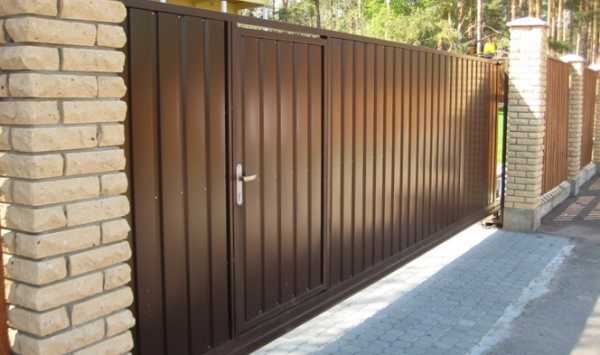

В результате проделанной вами работы получатся въездные ворота в усадьбу подобные тем, что увидите на видео.

Процесс установки откатных ворот

rusograda.ru

Как сделать откатные ворота своими руками: видео, фото и чертежи


Многие дачники сталкиваются с вопросом, как сделать откатные ворота из профнастила или другого материала своими руками быстро и качественно. Ведь украсить усадьбу надежным красивым забором означает не только возвести ограду, но и установить ворота.

Отличный вариант для стесненной территории

Они, в свою очередь, должны быть простыми в эксплуатации и максимально функциональными. Должны иметь широкие створки и при этом не требовать много места. Такая конструкция – не что иное, как измененный пролет забора с роликами, установленный на направляющие.

Вернуться к оглавлению

Содержание материала

Особенности

Оценить достоинства отдельного типа конструкции поможет ряд критериев, по которым оцениваются въездные ворота.

И хотя эти критерии весьма условны, имеет смысл достаточно глубоко оценить все показатели, по которым будет проводиться оценка. Для анализа стоит обратить внимание на:

  1. Функциональность конструкции.
  2. Стоимость материалов и работ по их сборке и установке.
  3. Массу конструкции, возможности по уменьшению веса без ущерба для прочности.
  4. Возможность самостоятельно собрать и установить все элементы.

Монтаж каркаса

Кроме того, стоит сразу определиться с понятиями. Раз уж речь идет об откатных воротах, то здесь имеются три основные конструкции, условно объединенные в это понятие:

  • подвесной тип – конструкция, схема работы которой основана на движении по направляющей, установленной на опорных столбах над проездом;
  • опорный тип – конструкция имеет направляющую, установленную на поверхности грунта, и створка или створки откатываются по направляющей на опорных роликах;
  • консольный тип, в котором используется рамная конструкция как подвижная консоль на направляющей. При этом сами ворота не касаются поверхности земли.

Открывание

Достоинства

Главным достоинством этого вида конструкции выступает ее функциональность. Большая створка позволяет сделать въезд во двор практически любому транспорту, она не занимает много места. Ее можно использовать и как ворота на даче или для городской усадьбы.

Стоимость материалов для сборки также невелика. Сварить и установить каркас из профильной трубы и обшить его профлистом стоит ненамного дороже, чем секция забора.

Профильная труба, профлист и запорное устройство весят намного меньше, чем кованые модели или распашные двухстворчатые конструкции из листового металла. Это дает возможность сделать въезд намного шире и больше.

В основе конструкции лежит рама, усиленная диагональными упорами. Имея в распоряжении небольшую ровную площадку для работы и сварочный аппарат, сварить все детали не представляет большого труда. А чтобы понять алгоритм работы, стоит дополнительно изучить фото и видео, которые будут представлены ниже.

Схема установки

Недостатки

Увы, есть и недостатки в варианте, где ворота должны откатываться. Сделать откатные ворота своими руками можно только с использованием навыков сварочных работ. Без этого собрать раму, фундамент, установить направляющую рейку и роликовый блок просто невозможно.

Также необходимо обратить внимание на вопрос, как сделать ролики для откатных ворот. Нужно решить, сделать их самостоятельно из подручных материалов или заказать готовый комплект для установки. Второй вариант намного практичнее и удобнее как в плане работы, так и при регулировке.

Откатные ворота для дачи обычно делаются без автоматизированной системы для установки в неохраняемых дачных массивах. С системой автоматики делают для мест, где гарантирована сохранность устройства. Так что ориентироваться здесь нужно по обстоятельствам и трезво оценивать свои силы и возможности.

Пример для частного дома

Вернуться к оглавлению

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Конструктив

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

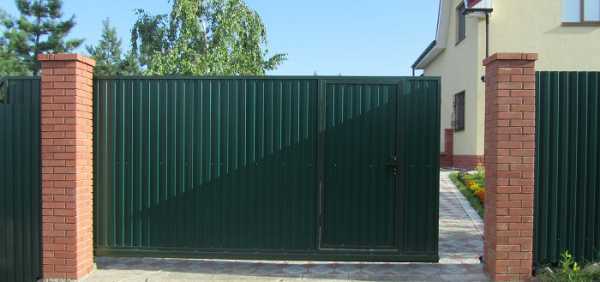

На фото изображены красивые ворота.

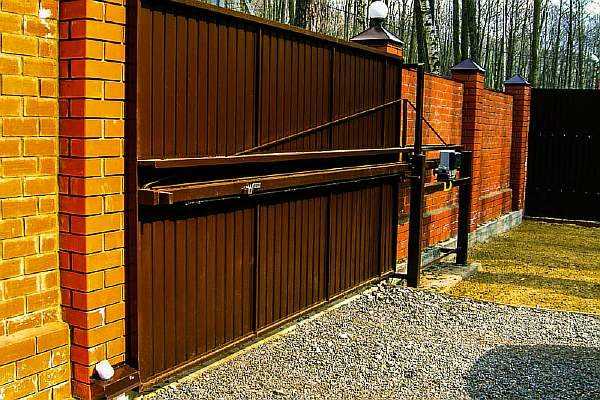

Для кирпичного ограждения

Вернуться к оглавлению

Выбор

Облегчить работу по расчетам и подбору материала можно, просто скачав чертежи стандартных решений, которые выкладываются в Сети. Следующим этапом будет выбор материала и технологии сборки. Правильно подобрать материал также помогут онлайн-калькуляторы.

Основным материалом каркаса панели будет профильная труба размером 30х60 или 40х60 мм. Распорки внутри каркаса изготавливаются из трубы меньшего сечения.

Главное, чтобы по ширине труба наружного каркаса была одинаковая с рамкой внутри. Например, если наружная рамка будет из профиля 30х60 мм, то внутреннюю можно изготовить из профиля 25х60 или даже 20х60 мм.

Устройство каркаса

Для самого ответственного элемента каркаса – опорной балки, или закладной, – выбирается швеллер. Стоит отметить, что советы сварить опорную балку из двух уголков или двух труб сечением 80х80 мм лучше отбросить сразу. Только швеллер, пусть громоздкий, пусть неудобный, но именно он будет работать, а трубы и уголки лучше пустить на направляющие и опорные стойки.

Профилированный лист для установки на рамку стоит подобрать более качественный с полимерным покрытием. Здесь нужно выбирать более дорогие модели. Толщина должна быть не меньше 0,5 мм, а покрытие – обеспечивать надежную защиту от коррозии.

С профлистом рекомендуется приобрести и крепежные материалы: саморезы, заклепки. Если планируется установить калитку в рамке ворот, то необходимо приобрести и притворную планку для обшивки периметра и калитки, и рамки профлиста вокруг.

При заливке фундамента понадобится, кроме этого, еще и арматура диаметром от 8 мм. Общее количество погонных метров арматуры посчитать несложно. При расчете ворот берется ширина створки: для ворот шириной два метра понадобятся две колонны фундамента на глубину промерзания грунта. Для каждого следующего метра ворот суммируется еще одна колонна из четырех прутьев арматуры плюс поперечины.

Ролики

Вернуться к оглавлению

Монтаж

Первый этап монтажа состоит в том, чтобы создать надежное основание для установки, – закладную планку. Для нее стоит использовать швеллер шириной от 16 см и длиной, равной 1/2 проема ворот.

Закладная должна выдерживать большие нагрузки, поэтому к ней крепится сварочным способом арматурный каркас по четыре прута диаметром 12–16 мм и длиной, равной глубине столба фундамента под откатные ворота. Закладная должна быть связана как минимум четырьмя поясами перемычек из арматуры меньшего диаметра размером 8–10 мм.

Верхний ярус перемычек должен связывать столбы между собой, а нижние – формировать каркас самих столбов.

Второй этап заключается в сборке каркаса. По чертежу делаются разметка профиля и его разрезка. На ровной поверхности выкладываются все элементы, выравниваются по уровню и свариваются небольшими швами. После проверки углов и диагоналей все детали свариваются окончательно.

Конструктивная схема

Сборка каркаса начинается с направляющего рельса, он усиливается рамной трубой и прихватывается точечными швами в нескольких местах. Делать прямой шов от начала до конца не стоит: при сварке металл деформируется, а значит, и направляющий рельс – тоже.

Порядок сваривания каркаса:

  1. К направляющему рельсу приваривается труба каркаса.
  2. Устанавливается и фиксируется вертикальная крайняя стойка раздвижной конструкции.
  3. Устанавливаются вертикальные промежуточные стойки и стойка консольного элемента.
  4. Приваривается верхняя горизонтальная часть.
  5. Устанавливается консольная диагональ.
  6. Вставляются рамы усиления внутреннего каркаса.
  7. Швы зачищаются, каркас грунтуется и окрашивается.

Решая, как сделать откатные ворота – с уже установленными столбами или установить их в процессе постройки, – совершенно очевидно. Конечно, столбы лучше устанавливать в комплексе: так удастся избежать ошибок и сэкономить время.

Схема сборки изображена ниже.

Деталировка

Устройство фундамента

Фундамент для откатных ворот имеет сложную форму. Вследствие этого, перед тем как приступать к выемке грунта, нужно сначала на листе бумаги нарисовать то, как будет выглядеть на самом деле подземная часть.

Фундамент отрывается на всю длину закладной планки и глубину колонн. В местах перемычек между колоннами глубина должна быть не меньше 70 см, а колонны должны быть глубже точки промерзания на 15–20 см. Одновременно отрывается и фундамент под опорный столб.

Подробное видео установки.

Заливку бетоном лучше делать на весь объем за один раз. Под основания делается гравийно-песчаная подушка в 10–15 см. После установки арматурного каркаса и центрального столба опоры все фиксируется и по возможности сваривается арматурным поясом.

Заливка бетоном делается с постоянным уплотнением.

Бетон готовится из расчета 1 часть цемента, 3 части песка, 3 части щебенки мелкой фракции. Раствор не должен быть слишком редким, но и густым бетоном заливку делать нежелательно. Усилить монолит заливки можно бутовым камнем или кирпичным боем.

Схема устройства конструкции

После того как бетон застынет, к противоположному опорному столбу прокладывается на глубине 20–25 см металлическая труба диаметром 40–60 мм с выводами выше уровня грунта на 15–20 см. Позже этот туннель будет использоваться для прокладки кабеля электропитания автоматики.

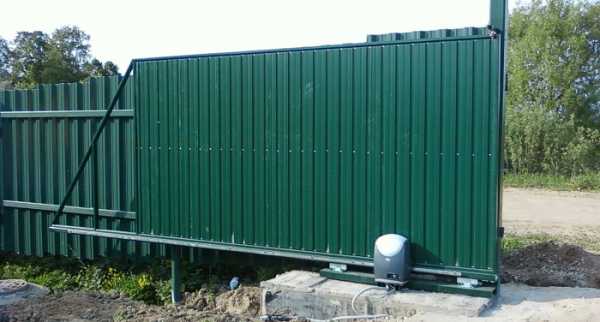

На фото изображен откатной вариант конструкции.

Пример конструкции

Установка

Установка ворот начинается с установки нащельников и выставления опорных катков. При бетонировании основания откатных ворот своими руками верхняя часть закладной должна быть на одном уровне с поверхностью покрытия под воротами.

Высота в 7 см от поверхности до нижней кромки направляющего рельса формируется за счет установки роликовых элементов на регулируемые подъемные платформы.

Нащельник правильно устанавливать на уже готовую кирпичную кладку столба, сквозь которую выведены кронштейны для сварки. В качестве нащельника используется профиль 60х30 или 60х40 мм. Со стороны консоли нащельник оборудуется направляющими роликами, а с противоположной – уловителями и концевыми выключателями.

Деталировочная схема

Роликовые каретки устанавливаются на регулировочные платформы, приваривать их к закладной нельзя. Выбирая роликовые каретки раздвижной конструкции, лучше отдать предпочтение моделям с металлическими роликами: пластмасса обычно выхаживает всего 3–4 сезона.

После установки всей фурнитуры устанавливается каркас и проверяется работа конструкции. Каркас должен иметь плавный ход и точно попадать в уловители. А если это сдвижные, состоящие из двух половинок, то они должны точно соприкасаться в центре проема по всей плоскости.

После того как будут закончены все работы по доводке и регулировке, можно снять каркас и обшить его профнастилом. Технология здесь отличается от установки забора лишь тем, что саморезы устанавливаются в каждый прогиб волны, а не через каждую 3-ю – 4-ю волну.

На фото изображена изгородь в деревне.

Готовая конструкция

Вернуться к оглавлению

Автоматика

Закончив работу с основными элементами, в любой момент можно оснастить ворота системой автоматического открывания. Перед тем как сделать автоматические конструкции, проводится точное измерение размеров направляющей. Делается заказ зубчатой рейки нужного размера.

Это очень важно, потому что часто при заказе ошибаются, заказывая рейку меньшей длины. В работе такая рейка не дает автоматически до конца открыть створку, что становится большой проблемой.

В число необходимых элементов для установки необходимо приобрести:

  1. Привод для открытия и закрытия.
  2. Блок управления.
  3. Зубчатую рейку.
  4. Брелоки дистанционного управления.
  5. Концевые выключатели.

Подробная деталировка

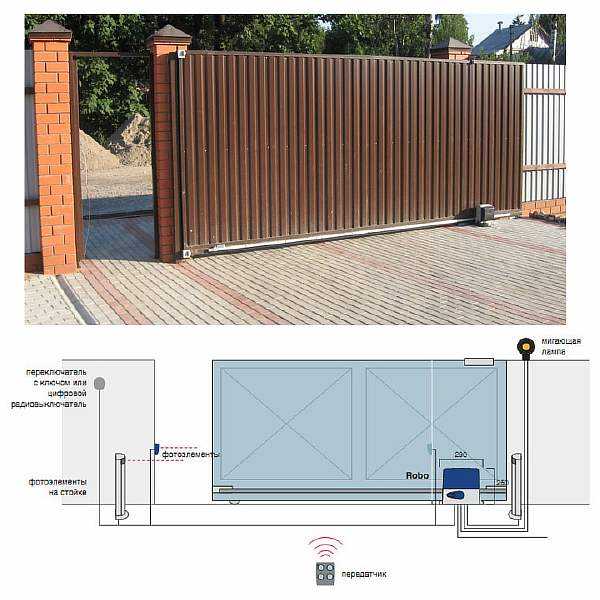

Установка этих элементов осуществляется согласно схеме подключения, прилагаемой к блокам.

zaborsebe.ru

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

к содержанию ↑

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

к содержанию ↑

Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

  • воротный проем не ограничен в нижних и верхних габаритах;
  • элементы безопасности и привод проще всего установить именно на такой вид конструкций;
  • снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
  • система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
  • ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

  • конструкция таких ворот сложна для изготовления своими руками;
  • установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
  • необходимость создания мощного фундамента.
к содержанию ↑

Подвесные ворота

Откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

  1. Конструкции подвесного вида существенно экономят пространство.
  2. Прочность ворот позволяет выдерживать ветряные нагрузки.
  3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.
к содержанию ↑

Роликовые конструкции

Ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

к содержанию ↑

Рельсовые ворота

Принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

  • створка имеет опору, поэтому никогда не провиснет;
  • простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
  • створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

  • работу створки могут нарушать попавший мусор или снежный покров;
  • рельс, направляющий полотно, должен подвергаться регулярной очистке;
  • рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.
к содержанию ↑

Откатные ворота, состоящие из двух частей

Откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

к содержанию ↑

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

  1. Каркас для откатного полотна.

    2. Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

    Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

  2. Полотно для передвижения.

    3. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

  3. Несущая балка для ворот.

    4. Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

    В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

  4. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
  5. Ролики для перемещения полотна.

    6. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

  6. Фундамент.

    7. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

  7. Держатели, препятствующие раскачиванию ворот.
  8. Автоматические элементы и зубчатая рейка.

    9. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

к содержанию ↑

Изготовление откатных ворот своими руками

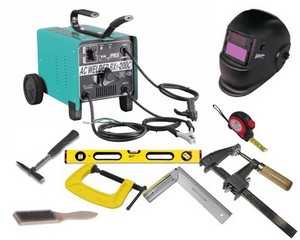

Подготовку к работе начинают с проверки необходимых инструментов:

  • болгарки;
  • аппарата для проведения сварочных работ;
  • молотка;
  • шуруповерта;
  • уровня и рулетки для точного измерения;
  • лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

к содержанию ↑

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

к содержанию ↑

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

  • профнастила.

    • Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

  • листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
  • элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.

    • Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

  • дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

к содержанию ↑

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

  1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
  2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
  3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

к содержанию ↑

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

  1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
  2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
  3. Подготовленные элементы выкладывают на ровной поверхности.
  4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
  5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
  6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
  7. Нижняя часть изделия соединяется с несущей балкой.
  8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

к содержанию ↑

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

к содержанию ↑

Необходимая фурнитура

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

к содержанию ↑

Крепление нащельников

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

к содержанию ↑

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

к содержанию ↑

Роликовые каретки

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:


к содержанию ↑

Улавливатели и заглушки

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

к содержанию ↑

Установка каркаса и ворот

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

к содержанию ↑

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

к содержанию ↑

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

к содержанию ↑

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.

    6. Рекомендуется использовать магнитную систему из-за высокой производительности.

  6. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
  7. Далее устанавливают световые элементы, улавливающие фото-сигналы.

    8. Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

  8. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

moistenki.ru

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

o-remonte.com

Как сделать откатные ворота для дачи своими руками

Ворота могут представлять собой различные конструкции: от самой примитивной, которая выглядит как пара створок на петлях, до сложных конструкций, оснащенных автоматикой. Они выполняют 2 основные функции: ограждение и функцию декора.

Наиболее оптимальным сочетанием обоих функций являются откатные ворота, которые представляют собой подвижную конструкцию, основная часть которой способна двигаться вдоль стены или забора. С их помощью обеспечивается надежное ограждение въезда на территорию дачи или гаража. Кроме того, практичная конструкция позволяет экономить пространство и придает эстетичный внешний вид любому строению.

Преимущества и недостатки

Как и любая конструкция, эти ворота имеют свои достоинства и недостатки. К преимуществам относятся:

  • Высота ворот. Они не имеют ограничений по высоте и могут быть изготовлены для строений любого типа. Высота подбирается самостоятельно.
  • Экономия места на территории дачи или гаража. Конструкция, которая сдвигается в сторону, освобождает достаточно большое пространство, которое, например, занимают распашные ворота. Освободившееся место можно использовать для своих целей.
  • Экономия физических усилий. При открытии или закрытии прикладываются минимальные усилия. Если процесс установки выполнен правильно, то движение ворот происходит достаточно легко. Во многих случаях их гораздо удобнее оборудовать автоматикой, для того чтобы свести все усилия к нулю.
  • Высокий уровень взломостойкости. Они способны выдерживать значительные нагрузки, удары и повреждения.
  • Эстетичность и удобство в использовании. Смотрятся такие ворота действительно очень красиво, солидно, практично и современно. С их помощью преображается внешний вид всего здания или участка.

В качестве недостатков можно выделить:

  • Высокую стоимость. Даже без оборудования автоматикой такие ворота стоят гораздо дороже обычных распашных.
  • Сложности в доставке и монтаже. Готовые конструкции имеют внушительные объемы и вес, что делает процесс доставки и монтажа более трудоемким. К тому же для установки роликового оборудования необходима заливка специального фундамента.
  • Необходимость полного освобождения участка вдоль стены или забора, по которому будут двигаться ворота. В зависимости от размера это может быть значительная территория. Такой участок может быть не у всех.

Виды ворот

Различают 2 основных классификации:

По материалу, из которого они изготавливаются

Для изготовления ворот могут использоваться различные материалы. В качестве основных типов можно выделить:

  • Профильный лист – является одним из наиболее популярных и востребованных материалов. Он обладает хорошими эксплуатационными свойствами, устойчив к повреждениям, возникновению коррозии и перепадам температуры. Кроме того, имеет достаточно широкую цветовую гамму.
  • Сэндвич-панели – представляют собой стальные листы, между которыми находится пенополиуретан. Стоимость таких материалов значительно выше, но и основные технические характеристики лучше. В качестве расцветок в основном используется 2 цвета – белый и коричневый. Однако цвет можно подобрать и заказать самостоятельно.
  • Дерево – наиболее редкий материал, который используется для ворот такого типа. Дерево должно быть предварительно обработано несколькими химическими составами, которые могут улучшить его свойства, сделать его более прочным, устойчивым к влаге, высоким температурам и заморозкам. Использование дуба позволяет сделать ворота максимально прочными. Главным преимуществом древесины является ее уникальное эстетичное оформление.

Профильный лист, сэндвич-панели и натуральное дерево являются основными наиболее популярными материалами для изготовления откатных ворот. Кроме них могут использоваться оцинкованный лист, деревянный брус и другие.

По типу конструкции

Существует 3 основных типа конструкций:

  • Консольная. При использовании такого механизма происходит установка несущей опоры в нижней части полотна ворот. Роликовые конструкции монтируются в фундамент и обеспечивают легкое движение.
  • Подвесная. Отличается от консольной расположением несущей опоры – она располагается сверху. Такой механизм может быть удобен для установки гаражных ворот.
  • Рельсовая. Этот тип предполагает подготовку фундамента, в который монтируются рельсы, а нижняя часть полотна оборудуется колесиками. Во время движения ворота на колесах передвигаются по рельсам.

Наиболее популярными являются ворота консольного типа, они гораздо проще монтируются и удобны в использовании.

Их устройство

Для того чтобы правильно выбрать комплектующие, необходимо точно измерить ширину и высоту проема. К основным комплектующим относятся:

  1. Консольная составляющая – основное устройство. Она состоит из набора устройств: основной направляющей и набора роликов (верхних, нижних, концевых).
  2. Полотно. Оно может быть выполнено из различных материалов.
  3. Рама для ворот. Она должна быть изготовлена из прочных материалов. С ее помощью обеспечивается надежная конструкция ворот, устойчивое крепление полотна. Размеры рамы должны быть идентичны размерам проема и полотна. Чаще всего для ее изготовления используется металл (например, металлические трубы).
  4. Фундамент – также является одной из основных составляющих. Для него используется арматура, бетон и опорные столбы.

Для оборудования автоматикой используют дополнительные устройства, такие как электрический привод, пульт управления, датчики работы. Для того чтобы разобраться в устройстве ворот, нужно понять принцип их работы. Тогда не возникнет сложностей при изготовлении и монтаже.

Пример чертежа

Необходимые инструменты и материалы

Для того чтобы изготовить ворота самостоятельно, понадобится определенный набор инструментов:

  • Емкость для бетона.
  • Болгарка и диски для нарезки и обработки металла, дерева.
  • Стандартные инструменты – молоток, топор, пассатижи, лопата.
  • Инструмент для покраски ворот. Это может кисточка, валик или воздушный компрессор.
  • Инструменты для измерительных работ – уровень и рулетка.
  • Сварочный аппарат и электроды.
  • Дрель.
  • Инструменты для крепежа.

Необходимо не забывать о средствах защиты кожи и глаз – костюме, перчатках, очках.

Помимо подготовки основных инструментов, необходимых для работы, стоит приготовить и материалы:

  • Консольный комплект для ворот, который можно приобрести в строительном магазине.
  • Материалы для заливки фундамента – цемент, песок, заполнитель, вода.
  • Металлические трубы. Они используются и в качестве направляющих, и для изготовления перемычек.
  • Материал для полотна. В домашних условиях для обшивки можно использовать металлические листы или бруски дерева.
  • Материалы для грунтовки и покраски.
  • Крепежный набор – саморезы, заклепки.

После подготовки и закупки основных инструментов и материалов можно смело приступать к изготовлению ворот.

Здесь содержится пошаговая инструкция по монтажу откатных ворот из профнастила своими руками.

Как устроены, работают и монтируются автоматические ворота своими руками — читайте в этой статье.

Если вас интересует, как сделать ворота своими руками из дерева, ознакомьтесь с этим материалом.

Изготовление ворот без автоматики

Весь процесс можно условно разделить на 3 основных этапа:

  1. Этап 1. Заливка фундамента. Первоначально необходимо полностью подготовить поверхность для фундамента, очистить от мусора и пыли. Затем необходимо выкопать в грунте траншею. В нее будет произведена закладка арматуры, которая будет служить каркасом для ворот. Траншея имеет П-образную форму, в местах соединения арматуры устанавливаются перемычки. Глубина ее может быть от 0,5 до 1,5 м. Под колонны ямы копаются глубже. Дно траншеи плотно покрывается песком. После этого происходит закладка арматуры и установка опорных столбов.
    Затем происходит заливка фундамента заранее подготовленным бетоном. До полного затвердевания раствора обычно необходимо 3-5 суток, но более надежное схватывание происходит обычно не менее чем через пару недель. Для того чтобы фундамент получился надежным и прочным, необходимо заранее произвести все замеры и расчеты, точно измерить ширину проема, место закладки арматуры, расстояние до опор. Чтобы сделать поверхность фундамента полностью ровной, используется металлический швеллер, он крепится в его верхней части.
  2. Этап 2. Изготовление полотна ворот. Процесс изготовления полотна начинается с измерений и разметки. Для того чтобы оно было устойчивым, не выгибалось, не шаталось, его нужно сделать идеально правильной геометрической формы. Металлические трубы необходимо нарезать по заранее произведенным замерам. Затем из них с помощью сварки изготавливается обрешетка. Таким образом, первоначально необходимо изготовить раму и только после этого приступать к обрешетке.
    Затем нарезается полотно ворот. Процесс нарезки и крепления зависит от материала, который был выбран. Стальной лист нарезается и крепится к обрешетке при помощи саморезов. Деревянные конструкции необходимо заранее обработать грунтовкой и растворами для надежности и устойчивости к осадкам. К нижней части полотна приваривается металлическая направляющая – основной элемент конструкции откатных ворот. Все работы по изготовлению полотна выполняются строго по уровню, во избежание перегибов и неточностей в работе.
  3. Этап 3. Покраска. Перед тем, как приступить к покраске, необходимо зачистить, обезжирить и загрунтовать сварочные швы, места крепления полотна к обрешетке. Обычно принято красить ворота только с внешней стороны, но для более надежной защиты лучше всего сделать это с обеих сторон. Краску необходимо выбирать устойчивую к влаге и перепадам температур.

После этого процесс можно считать завершенным, и приступать к установке.

Пошаговая установка

Процесс монтажа не сложен. Выполнить его можно самостоятельно, следуя определенным инструкциям:

  1. Разметка линии движения створки. Удобнее всего использовать для этого шнур — он позволит сделать линию ровной. Шнур должен проходить по срединной линии фундамента и опор. Также необходимо при этом учитывать ширину изготовленных ворот.
  2. Установка роликовых опор. Процесс их установки является наиболее важным этапом монтажа ворот. От того, насколько правильно будут расположены опоры, зависит срок службы всей конструкции. Располагать их необходимо на максимально широком расстоянии. Опору от столба необходимо удалить на такое расстояние, при котором проем будет полностью открываться. Для того чтобы точно измерить расстояние между опорами и вымерить их точное местоположение, необходимо использовать подставки. Они позволять избежать ошибок.
    Затем производится их регулировка, они должны работать точно так же, как и в процессе движения ворот. После того, как все работы по разметке и расположению роликовых опор произведены, выполняется их крепление к швеллеру с помощью сварки. Первоначально крепление является пробным, для того чтобы можно было закатить ворота на опоры и окончательно их отрегулировать. Только после этого происходит окончательная и надежная фиксация.
  3. Установка полотна ворот. Готовое полотно задвигается на опоры, регулируется и крепится в закрытом положении.
  4. Проверка установки роликов и полотна. Для этого необходимо проверить, насколько легко двигаются ворота в обоих положениях, и при необходимости затянуть или ослабить роликовые опоры.
  5. Установка концевого ролика. Концевой ролик устанавливается внутрь профиля и крепится с помощью болтов. Для того чтобы ролик всегда удерживался на месте, необходимо использовать сварку.
  6. Установка заглушки профиля. Заглушка устанавливается с тыльной стороны профиля и предназначена для защиты от скопления влаги или снега. Крепится с помощью саморезов.
  7. Установка боковых роликов. Крепление боковых роликов на столбы происходит с помощью саморезов и сварки и зависит от материала, из которого изготовлены опоры. Для металлических столбов можно смело использовать сварку. Для кирпичных подойдут саморезы.
  8. Смазка роликовых опор. Для того чтобы продлить срок службы роликов, сделать движение ворот легким, используется смазка всех движущихся механизмов.

На этом процесс установки можно считать полностью завершенным.

Главным достоинством ворот данного типа является их экономичность. Их изготовление и монтаж обходятся гораздо дешевле, чем при покупке в фирмах. Для изготовления могут быть использованы подручные материалы, которые имеются на даче или хранятся в гараже. Единственным элементом, который потребует затрат, является консольная направляющая. Однако ее стоимость по сравнению с общей стоимостью ворот незначительна, и выбрать ее можно в любом магазине по продаже строительной фурнитуры. Благодаря своей фантазии, каждые ворота можно сделать уникальными.

Видеоматериал о монтаже конструкции

На видео ниже представлена подробная пошаговая инструкция по их установке:

Фотогалерея ворот данного типа

На фото представлены различные варианты исполнения откатных конструкций на загородных участках или гаражах:

vamzabor.net

РубрикаРазное

Добавить комментарий
