Как сделать отмостку вокруг дома своими руками: правила обустройства системы отливов

Даже самое крепкое основание дома без надежной защиты потеряет свою прочность под воздействием факторов внешней среды. Поэтому водонепроницаемая полоса вокруг него — важный элемент строения, да и экстерьер без отмостки выглядит, как недоконченный.

В устройстве ее есть свои технические тонкости и нюансы. О них вы и узнаете из нашей статьи. Также мы расскажем о лучших вариантах обустройства системы. А обладая теоретическими знаниями о том, как сделать отмостку вокруг дома, и следуя пошаговой инструкции, можно выполнить эту работу своими руками.

Содержание статьи:

Для чего нужна отмостка?

Отмостка выполняет множество функций. Главная из них — предохранять основание дома и грунты вокруг него от попадания влаги. Следовательно, грунт не промерзает, не вспучивается, не нарушается геометрия фундамента.

Нецелесообразно устройство отмостки только при наличии свайно-винтового фундамента.

Во всех прочих случаях она необходима, поскольку вода, попавшая в эту зону, создает серьезные проблемы:

1. Вертикальное выталкивающее пучение. Присутствие воды у подошвы фундамента и под ним влечет за собой намокание грунта. Если основание заложено неглубоко, почва промерзнет, а усилия пучения будут выдавливать строение. При неравномерном их распределении появятся трещины.
2. Касательное пучение. Когда происходит пучение грунта, который контактирует с боковыми стенками заложенного фундаментного основания. Нагрузка довольно большая — может достигать 6 т на 1 м² стеновой конструкции. Наличие грамотно выполненной отмостки сводит к минимуму вероятность возникновения проблем.
3. Проникновение воды в комнаты цокольного этажа. Такое возникает не только при плохой гидроизоляции. В условиях, когда влажность зашкаливает, даже при качественной защите могут появиться протечки.

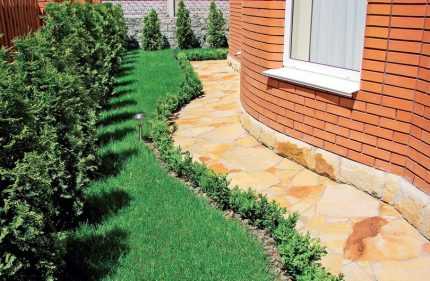

Отмостка может стать и далеко не последним элементом ландшафтного дизайна. Если она хорошо сочетается с отделкой цоколя и стен, дом органично вписывается в ландшафт.

Отмостка полноценно выполняет свои функции только совместно с другими элементами. Сама по себе она не станет защитным сооружением, а только в комплексе с гидроизоляцией основания и системой водоотвода

Фундамент без защитной конструкции может разрушить не только влага, но и корни деревьев. Лучшего способа предохранения основания от всевозможных неблагоприятных факторов, чем устройство отмостки, пока что не придумали.

Существующие разновидности системы

Чтобы подобрать оптимальный вариант отмостки, нужно знать, какие же виды ее существуют. Конструкция любой отмостки включает 2 базовых слоя — подкладываемого и покрывающего.

Первый — плотное основание из песка, гравия мелкой фракции, щебня под верхний пласт. Второй — барьер на пути проникновения влаги в грунт под отмосткой и фундамент.

Свои функции будет выполнять отмостка любого типа. Разница заключается только в продолжительности полноценного функционирования.

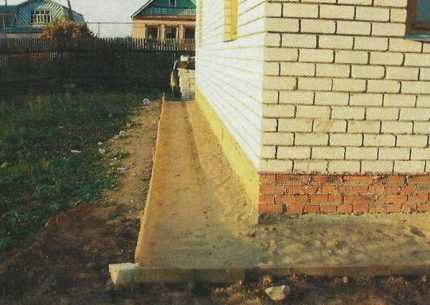

Вариант #1 — система отливов из глины

Это самый простой и дешевый способ создания защиты низа дома от влаги. Но и довольно капризный – на специализированных форумах полно отзывов о том, что “сосед сделал отмостку из глины и покрыл ее плиткой, но уже через год ее всю перекорежило”.

Сама по себе глина с определенной степенью чистоты — хороший природный гидроизолятор. При правильной укладке она полностью обезопасит дом от вод грунтовых и атмосферных в виде осадков. Но нужно учитывать, что при минусовых температурах она расширяется.

Если сопоставить отмостку из глины с другими видами, то окажется, что у нее есть много преимуществ. Основное — стойкость к значительным температурным перепадам, поскольку слой глины обладает пластичностью и чрезвычайными амортизационными способностями

Другие покрытия при промерзании, не имея схожих свойств, дают трещины. Чтобы сделать такую отмостку, не обязательно быть специалистом. Здесь важно сделать правильный “пирог”, а не просто засыпать всю траншею глиной, заказав 10 машин этого материала.

Технология обустройства следующая:

1. Роют траншею глубиной до 0,3 м. Оптимальная ширина — 0,8 м.
2. Устраивают «подушку», возвышающуюся над дном на 10 см, применяя песок и гравий. Утрамбовывают ее.
3. Между фундаментом и глиняной отмосткой размещают гидроизоляцию.
4. Пластом около 15 см накладывают глину с уклоном от фундамента более 5⁰ для стока воды.

Чтобы предупредить вымывание частиц из глиняного слоя, его верх оформляют галькой, щебнем крупной фракции или камнем. Глину лучше использовать карьерную, поскольку она обладает достаточной чистотой. Особенно гармонично смотрится такая простая конструкция в сочетании с деревянными стенами дома.

Если лента из глины подвергается прямому воздействию воды в течение долговременного периода, материал все же будет понемногу вымываться. В этом и кроется ее главный недостаток.

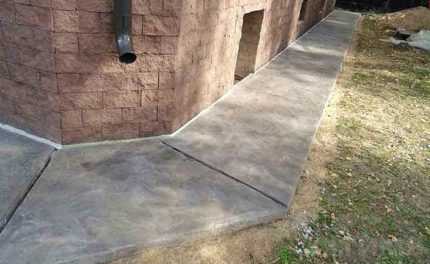

Вариант #2 — устройство бетонной отмостки

Для защиты фундамента выбирают бетонную отмостку чаще всего.

Есть у такого решения ряд неоспоримых преимуществ:

• высокая механическая прочность;
• стойкость к пагубному воздействию воды;
• длительный срок службы;
• несложная технология укладки;
• широкие возможности для отделки.

Недостатки у этого материала не менее существенные, чем преимущества. К ним относят хрупкость. Для конструкции очень опасными являются силы пучения неоднородные по величине. Из-за этого появляются трещины. Решает проблему армирование, но такая конструкция значительно дороже.

Масштабы отмостки зависят от типа грунта и широты свеса карниза крыши, за пределы которого она должна обязательно выступать сантиметров на 25. Оптимальные размеры — 60 – 100 см

Периодически отмостку из бетона нужно ремонтировать. Если потребуется демонтаж, работы будут очень трудоемкими.

Непрофессиональному строителю для устройства отмостки своими руками лучше пользоваться пошаговой инструкцией, приведенной ниже:

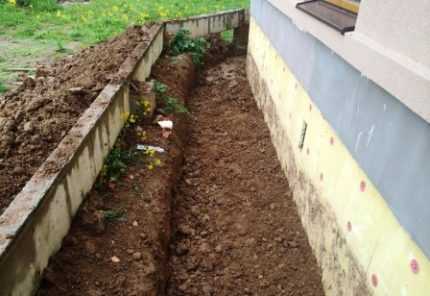

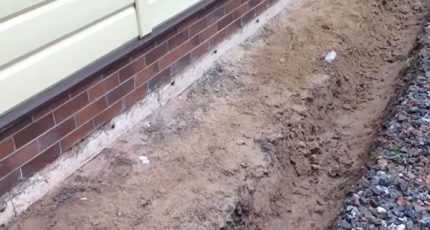

1. Траншея по периметру. Начальным этапом устройства бетонной отмостки является окружение строения траншеей по периметру. Дно ее должно находиться ниже поверхности финального покрытия на 35 см. В свою очередь, итоговый настил необходимо возвысить над прилегающим грунтом в среднем на 7 см.
2. Канавка. Для эффективного отвода воды, край сооружения оформляют канавкой («зубом») размером примерно 0,2 х 0,2 м. Уклон выполняют в направлении естественного водостока.
3. Глиняный замок. На дне рва устраивают глиняный замок высотой около 110 мм, используя для этого жирную глину.
4. Слой щебня. Устраивают щебневой слой — 55 мм, а за ним песчаный — около 10 см. Разница между высотой готового подстилающего пласта и будущим уровнем покрытия — в пределах 4,5 – 6 см.
5. Геотекстиль. Для предотвращения перемешивания материалов подстилающего пласта, их разделяют геотекстилем. Между уплотненным грунтом и подложкой размещают геокомпозитный дренажный мат.
6. Армирование. Чтобы готовая отмостка не растрескивалась, выполняют армирование с применением металлического прутка или стальной сетки. Диаметр прутьев — от 0,8 см, ячейка — включительно до 20 см.
7. Опалубка + бетон. Под борт канавы устанавливают опалубку, регулируя ее высоту по окончательному уровню конструкции. После выполняют укладку бетонной смеси.

В случае присутствия сильнопучинистых грунтов, отмостку лучше утеплить.

Чтобы сохранить углубление, проделанное по краю траншеи, толщина подсыпки должна быть одинаковой как по длине, так и по ширине

В качестве утеплителя применяют плитный . Укладывают утеплитель поверх сантиметрового слоя песка, затем еще засыпают песок на высоту около 5,5 см.

Для устройства опалубки сбивают по две доски 2 х 10 см. Через 0,5 – 0,6 м устанавливают соединительные перемычки. С интервалом 1,5 м по периметру траншеи вгоняют колья. К ним прикручивают опалубку. Верхняя ее кромка должна находиться на уровне финишного покрытия. С внешней стороны для усиления доски подпирают грунтом.

Их обязательно извлекают, как только раствор немного схватится. В последствии эти пазы предстоит заполнить демпфирующим  материалом. Подробнее об этом процессе немного ниже. Если же извлекать не планируете, то нужно обработать доски  и обернуть рубероидом.

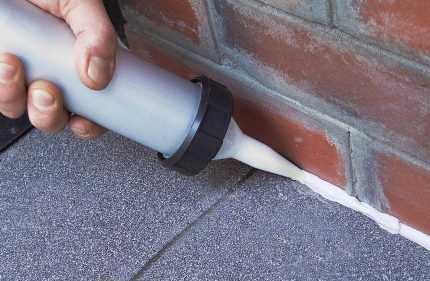

Важный нюанс — отмостку нельзя жестко связывать с цоколем дома. Поэтому по завершении обустройства делают температурные швы, чтобы минимизировать деформацию полотна. Их делают с дистанцией от 1,5 до 2 м. Используют для их устройства экструдированный пенополистирол, битумную мастику либо демпферную ленту.

Сочленение с фундаментом можно создать и при помощи прутьев, которыми армировали отмостку. Это не даст щели увеличиваться. Любой материал сцепления нужно замаскировать. Для этого используют бордюры, отделочные элементы, откосы.

В частных домах для устройства температурного шва часто используют доски 1,5 – 2 см. Их пропитывают смолой и устанавливают ребром, затем заделывают шов

Таким образом, при помощи компенсационного шва сглаживаются последствия неравномерной усадки таких конструкций, как цоколь дома и монолитная отмостка. Если этот нюанс не будет учтен, конструкции могут преждевременно разрушиться.

Следующий нюанс — свежий бетон следует защитить от атмосферных воздействий, поэтому отмостку укрывают, применяя для этого листы ДСП или фанеры.

Верхний слой бетона для придания ему особой крепости покрывают грунтовками либо эмалями, жидким стеклом, цементным молочком, иногда природным камнем или плиткой. Особо популярный способ — железнение. Его суть заключается в применении сухого цемента или молочка на его основе.

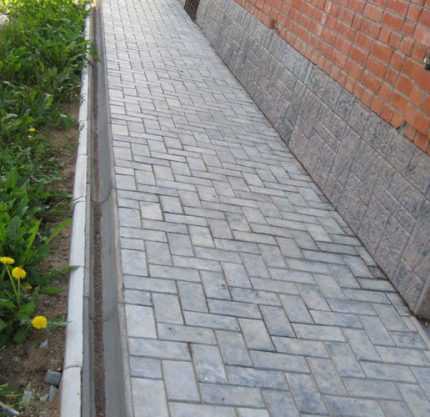

Вариант #3 — отмостка из тротуарной плитки

В то время, как бетонная отмостка относится к жестким конструкциям, лента из тротуарной плитки является полужесткой системой.

Конструктивно отмостка схожа с многослойным пирогом и состоит из следующих элементов:

• грунт;
• глина — 30 см;
• щебень — 18 см;
• геотекстиль;
• смесь цементно-песчаная — 6 см;
• плитка тротуарная.

Такая полужесткая система имеет массу преимуществ: ремонтопригодность, сравнительно небольшие финансовые вложения, а при соблюдении технологии, срок службы довольно длительный.

Для пучинистых грунтов этот вариант неприемлем, поскольку они часто нарушают целостность покрытия.

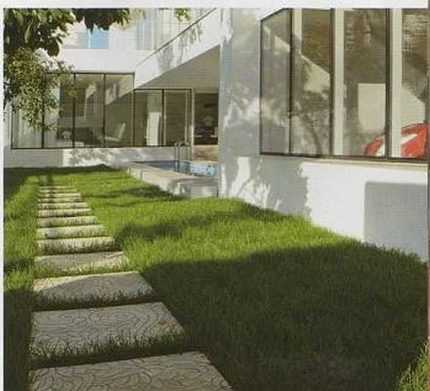

Вместо тротуарной плитки в качестве финишного покрытия можно применить булыжники, керамогранит или железобетонные плиты. Существует большое разнообразие тротуарных плиток. У них разная фактура, цвет

Плитки выпускают гладкими и рифлеными в обширной цветовой гамме — от оранжевого до черного. В любое время года один из дефектных элементов можно заменить.

Вариант #4 — особенности мягкой конструкции

Жесткая и полужесткая отмостка зачастую сливается с дорожками и являются продолжением отделки цоколя. Мягкая конструкция — это другое. Она продолжает, прилегающий к зданию, палисадник или клумбу.

Чтобы выполнить работы по устройству, нужно приобрести следующие материалы:

• гидроизоляцию в виде рубероида, мембраны ПВХ, полиэтилена;
• фильтрующий слой типа геотекстиля;
• щебень средней фракции;
• трубу для дренажа.

Геотекстиль не только разделяет фракции, но и распределяет нагружающие усилия. Самый нижний слой — хорошо уплотненный грунт. Подготовительный слой, выложенный крупным гравием, стабилизирует поверхность.

Происходит это за счет того, что камни расклиниваются при контакте друг с другом и нагрузка распределяется равномерно. Просадки покрытия при этом не наблюдается. Водоотводный уклон также образуется щебневым слоем.

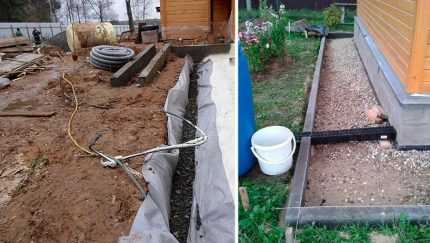

Если дом стоит на фундаменте ленточного типа, мягкую отмостку, как и любую другую, устраивают по всему периметру.

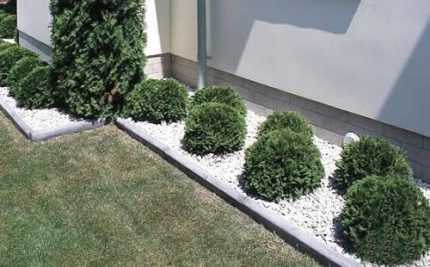

Мягкая отмостка не только защищает фундамент, но и служит украшением экстерьера дома. На ней можно высаживать газонную траву или декоративные кустарники

Когда дом основывается на сваях, под него заводят гидробарьер на 0,4 м.

Особых сложностей при создании конструкции этого типа не возникает при условии, что вы тщательно разобрались как правильно сделать прочную отмостку вокруг дома и для вас не осталось неясных моментов.

Трудозатраты здесь не такие большие, как при устройстве бетонной конструкции и стоимость меньше. Главное, соблюдать последовательность.

Чтобы обеспечить стабильный уровень дна канавы, размечают прямоугольный участок с использованием водяного уровня или нивелира.

При разметке по периметру дома, начиная от стены, откладывают равные расстояния и отмечают точки кольями. Лучше на глубину 0,3 м вбить куски арматуры. Такие маяки точно не сдвинутся, когда будут выполняться земляные работы

Далее, снимают грунт, образуя углубление, расположенное ниже сантиметра на 43 по отношению к самой низкой точке. По периметру траншеи делают бороздку на ширину 4 см. Глубина его — 2,5 см. В ней размещают элементы . Кромки траншеи укреплять не нужно.

Трамбуют грунт на дне траншеи с отсыпкой мелким щебнем. Жирную глину смачивают, насыпают на дно и вымешивают, распределяют слоем 0,2 м, задавая уклон 5:100. Формируют из глины лоток канала для ливневых вод.

По периметру траншеи делают бороздку на ширину 4 см и на глубину 2,5 см. В ней размещают элементы ливневой системы. Кромки траншеи укреплять не нужно

Обязательно дают подготовительному слою подсохнуть. Чтобы не появлялись трещины, поверхность периодически сбрызгивают. На глине размещают слой щебня фракцией около 18 мм высотой 11 см, формируя уклон.

Чтобы окончательно выровнять уклон поверхности, оптимальная величина которого 3:100, насыпают прослойку из мелкофракционного материала — 8 см. В его качестве используют песок, отсев либо керамзитную крошку. Последняя служит и утеплителем.

При укладке нельзя допустить смешивания песка и глины. Объясняется это тем, что когда песок насытится водой, он «втянет» второй компонент в землю

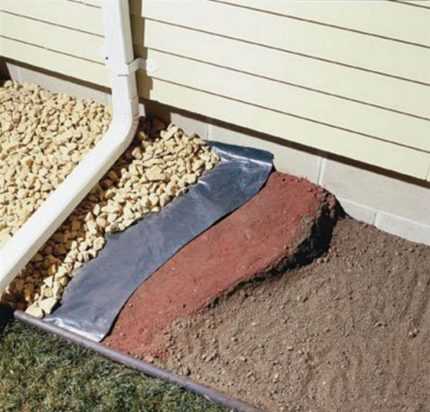

Далее, слой за слоем начинают устраивать «пирог». По мере укладки, каждый пласт трамбуют, поливают водой.

После трамбовки песчаную поверхность выравнивают и раскладывают геомембрану. Заодно этим материалом покрывают дно лотка. Трубы ливневой канализации также заворачивают в геотекстиль и укладывают. Затем монтируют коллекторы.

На мембрану накладывают слой геокомпозита. За счет этого вода не будет скопляться в насыпи, а стечет в канал. Таким образом решается вопрос, как без особых затрат сделать эффективные отливы вокруг дома своими руками.

За геокомпозитом следует четырех сантиметровый выравнивающий пласт, состоящий из песка и гравия.

Гидроизоляционный слой при устройстве мягкой отмостки играет особую роль. Для него необходим материал качественный. Это может быть морозостойкая полиэтиленовая пленка, рубероид или профилированная мембрана

На него помещают геотекстиль, а за ним — финишное покрытие. Гранитным щебнем выравнивают конструкцию окончательно. Если опустить весь пирог ниже нулевой отметки на 150 мм, можно насыпать слой плодородного грунта и впритык к дому засеять газон.

Решение сделать мягкую отмостку является идеальным при близком расположении грунтовых вод, но в ситуации, когда вокруг дома имеется дренаж

Отвод ливневых вод от отмостки

Минимальный уклон — 2% от ширины полностью готовой конструкции. Так, при ширине покрытия 60 см, нужен уклон 1,2 см.

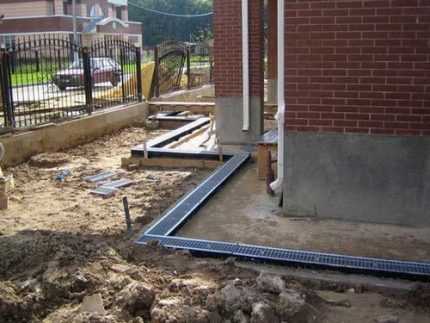

На фото показано, как по специально созданной канавке, вода стекает в дренаж. Уклон от здания в внешней кромке отмостки делают при утрамбовке каждого пласта

Решая, из чего самостоятельно сделать как отмостку для дома, так и отливы, нужно исходить из особенностей грунта на участке.

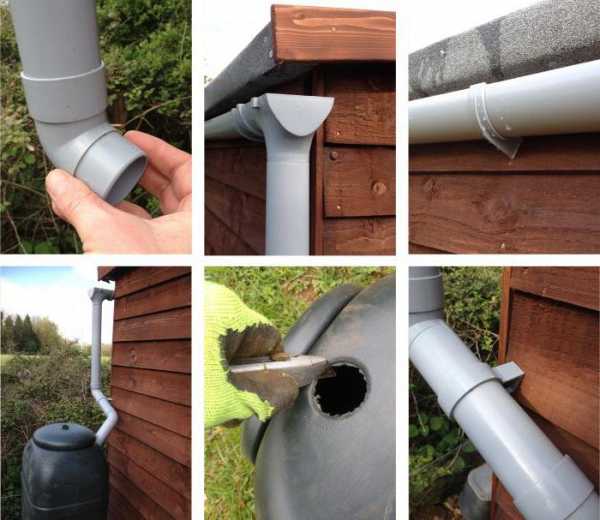

Чтобы отвести жидкость с поверхности отмостки, нужны водостоки в виде желобов. Их выпускают специально для тротуара, а предназначены они для направленного отведения воды. При этом ни грунт, ни фундамент не намокают.

Так как уклон, сформированный ранее по всему периметру, направлен от здания, водосточные желоба размещают вдоль края отмостки так, чтобы они плотно стыковались с отмосткой. Сами водостоки могут быть пластиковыми, металлическими, бетонными, а можно просто распилить асбестоцементную трубу.

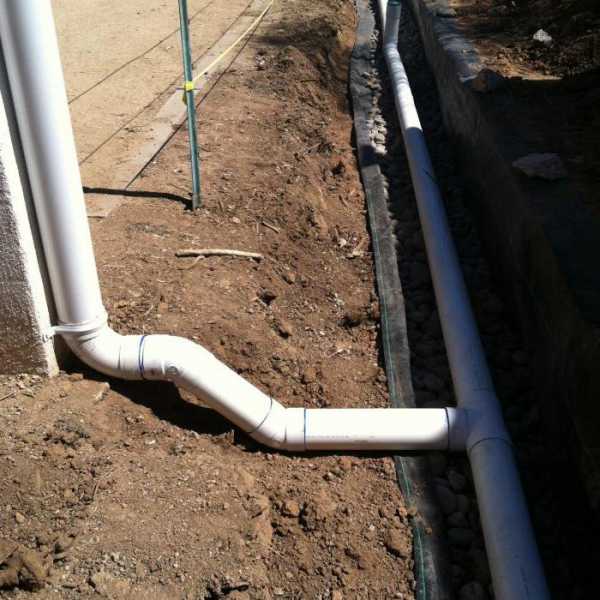

Если дом на склоне, да еще стоит на глине, необходима . Ее размещают, отступив от стены дома около 1,3 м, на уровне нахождения края геотекстиля или немного ниже.

Трубу снизу и с наружной стороны должны укрывать мембрана и геотекстиль. Через перфорацию вода попадет в трубу, затем уйдет в заранее предусмотренное место.

Для водостоков также нужно обеспечить уклон в сторону канализации, септика или водосточной ямы. Вся эта система должна быть герметичной. Для этого , а в конце помещают торцевую заглушку.

Выполнять свои функции водосточные желоба смогут при условии правильного расчета и подбора. Здесь необходим учет степени загрязнения жидкости, пропускной способности, материала отмостки

Пути отвода жидкости предусматривают заранее. Если это , в его сторону направляют один из желобов. То же самое делают и при отводе воды в центральную канализацию.

Выводы и полезное видео по теме

Видеопособие по правильному монтажу отмостки:

Самостоятельное устройство отмостки может задача и не самая сложная, но и далеко не простая. Вариантов множество, а выбрать нужно оптимальный способ.

Сделать отмостку правильно поможет наша пошаговая инструкция. Придерживаясь ее, вы избежите многих ошибок и улучшите эксплуатационные свойства своей постройки.

Выбираете оптимальный способ устройства отмостки вокруг своего дома, но сомневаетесь в правильности понравившегося варианта? Спрашивайте совет у других посетителей нашего сайта и у наших экспертов – общими усилиями мы поможем вам подобрать лучший вид отмостки.

А может вы использовали одну из приведенных выше инструкций для устройства отмостки и теперь хотите поделиться результатами своих стараний? Добавляйте уникальные фото в блоке комментариев – ваш труд станет вдохновением другим домашним умельцам.

sovet-ingenera.com

Как сделать отливы на крыше своими руками, новый и деревенский способ

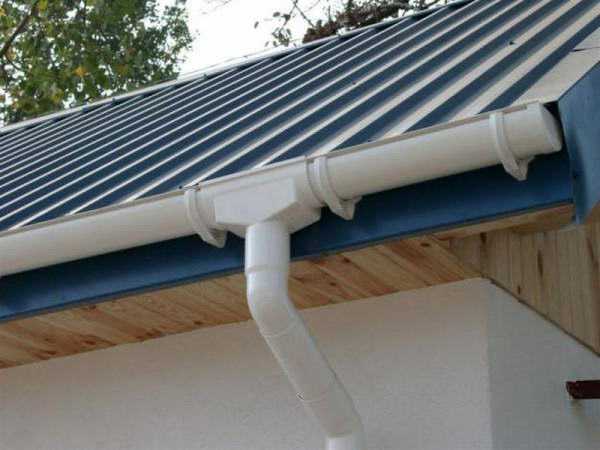

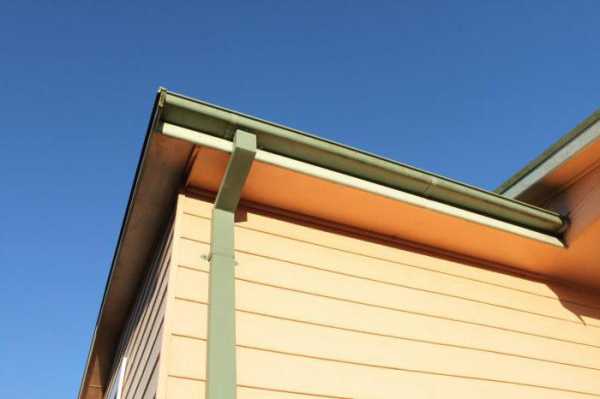

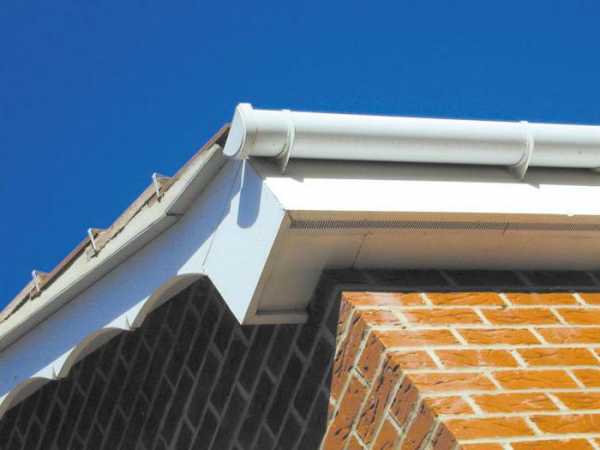

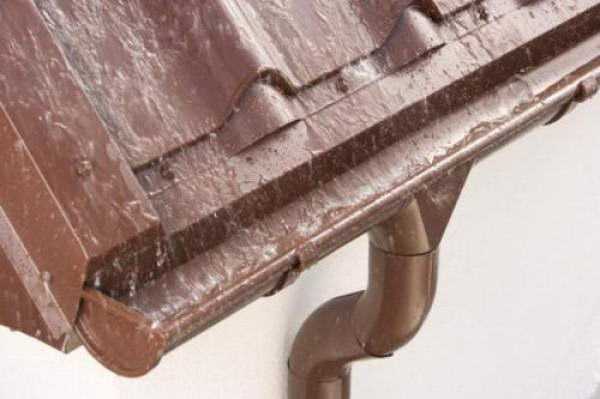

Отливы для крыши являются необходимым элементом, способным защитить ее от воды и продлить срок жизни строения. Монтаж этих несложных устройств не занимает много времени, и его можно сделать самостоятельно; для этого потребуется только соблюдать инструкцию и запастись всем необходимым.

Главной задачей этого элемента конструкции является отвод влаги в нужном направлении. Благодаря отливам отмостка дома дольше прослужит, и фундамент и стены не будут набирать лишнюю влагу. Зимой не будет образовываться сосулек, которые при падении с высоты могут нанести серьезные травмы людям, находящимся внизу. При наличии отливов задание приобретает завершенный вид. Они могут служить элементом декорации или, напротив, быть незаметными.

Какой нужно нужен желоб?

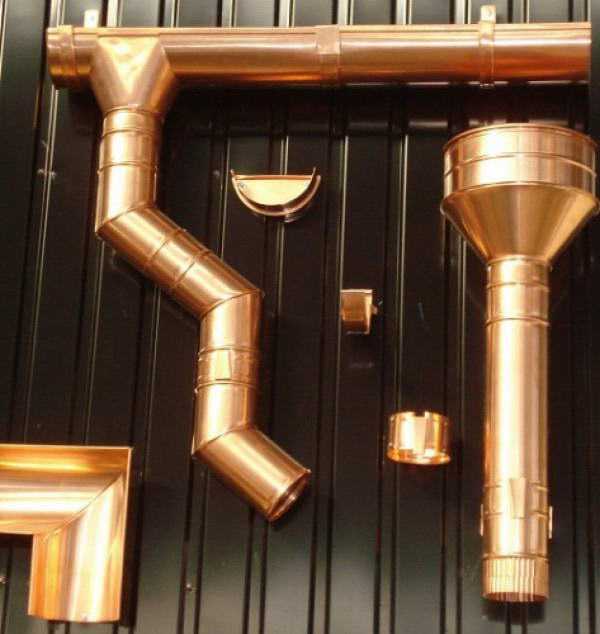

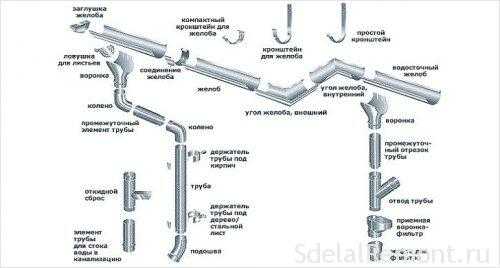

Перед тем как сделать отливы на крыше своими руками, необходимо закупить все необходимые материалы. Лучше приобрести полный комплект сразу. Потребуется провести расчеты: нужно узнать площадь ската, относительно этого выбирают и диаметр желоба. Формула проста: 1 кв. м крыши требует 1,5 кв. см желоба. К примеру, если площадь кровли 100 метров, понадобится желоб шириной 15 см.



Приготовления к монтажу

Монтаж отлива на крыше нужно начинать с подготовки необходимых инструментов и элементов конструкции. Удобнее всего будет монтировать пластиковые детали. Приобрести потребуется следующие элементы:

• Желоб: длина должна быть чуть меньше размера стороны, на которую он монтируется. На всякий случай можно купить чуть больше материала.
• Воронки.
• Соединительные вставки: их потребуется столько, сколько планируется стыков в желобе. На это влияет длина купленных желобов и линии крыши. Вставка также помогает избежать деформации желоба. Ее можно использовать в качестве ребра жесткости, поэтому, если не требуется соединение элементов, несколько вставок купить все равно стоит.
• Если вы не планируете делать замкнутые отливы для дома
  , потребуется купить заглушки.

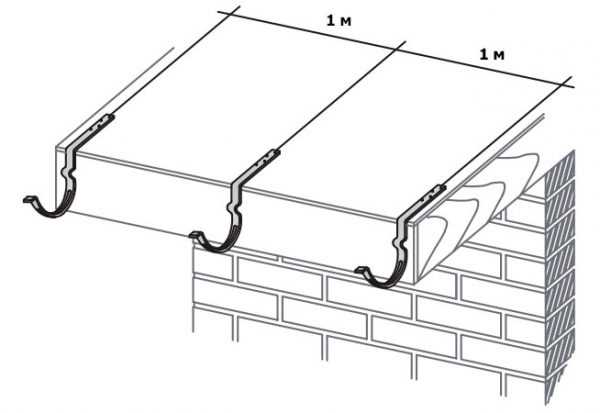

• Кронштейны к отливам: потребуется один на каждый метр конструкции.
• Хомуты для фиксации водостока на стене.
• Труба для водостока, равная высоте дома.

Отлив для крыши, если он не прямой, должен иметь угловые соединительные элементы.

Какие инструменты нужны?

Установка отливов на крышу потребует наличия под рукой следующих инструментов:

• Шуруповерт.
• Напильник.
• Пилка по металлу.
• Карандаши и строительный уровень.
• Веревка.

Место, куда будет сливаться вода с крыши, готовят заранее. Его выбирают так, чтобы влага не создавала неудобств: например, стоки не должны заливать тротуар или высаженные во дворе растения. Вода не должна иметь доступа к фундаменту, чтобы подмывать его: избавиться от этого можно и при помощи ливневой канализации. Если ее нет, пробейте канавку для отвода воды. Можно установить бочку, но воду со временем потребуется куда-то сливать.

Последовательность работы

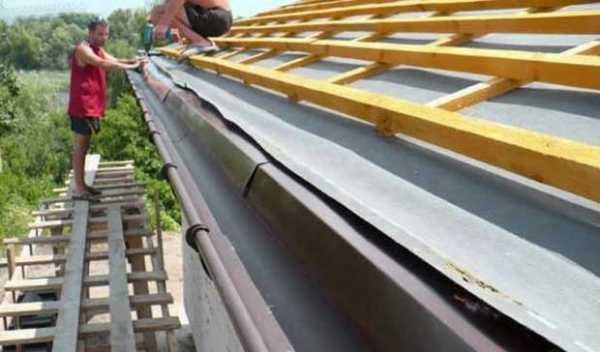

Установка отливов на крышу своими руками начинается с нанесения разметки. Для этого понадобится определить, куда будет крепиться отлив. Первой устанавливают воронку. Ориентируясь на нее, можно провести осевую линию, которая станет ориентиром для остальной работы. С двух сторон от воронки ставят держатели, отступив от нее 15 см.

Установить воронку нужно таким образом, чтобы вода попадала не в ее центр, а на край. Эта хитрость пригодится для сильных осадков. Если вода будет попадать в центр, она бедует переливаться через край конструкции. Желоб должен иметь определенный уклон. Добиться этого новичку поначалу сложно. На один метр конструкции уклон должен составить около 3 мм: он необходим для того, чтобы в желобе не скапливалась жидкость.

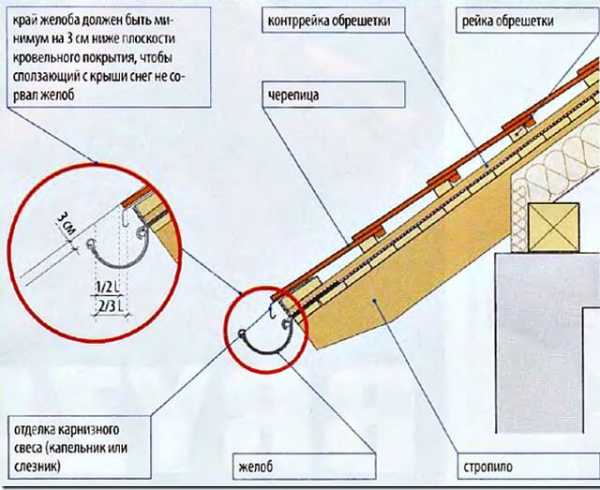

Перед тем как монтировать отливы на крышу, нужно сделать разметку уклона желоба. Для этого потребуется длинная доска и строительный уровень. Используйте одну из кромок держателя, который будет уже установлен. Проведите нулевую линию: она должна идти до того места, где будет прикреплен следующий держатель для воронки.

Придется рассчитать разницу, которая должна возникнуть между элементами крепежа. Ее нужно умножить на три. Установите следующее крепление отливов на крыше, учитывая это смещение.

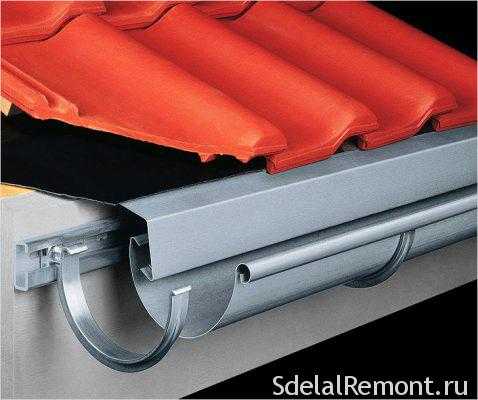

Как закрепить желоб

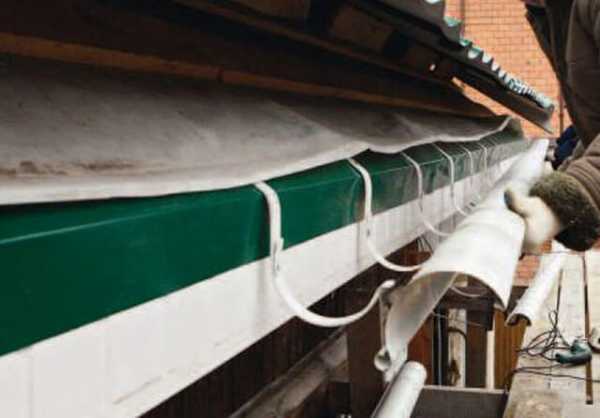

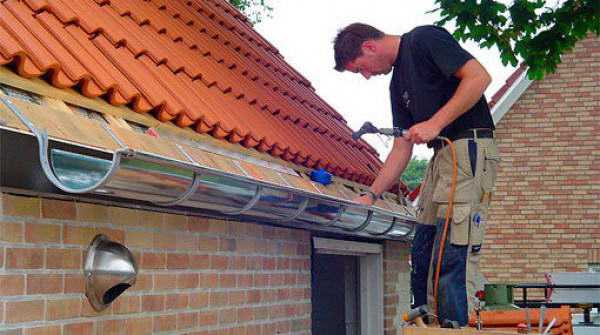

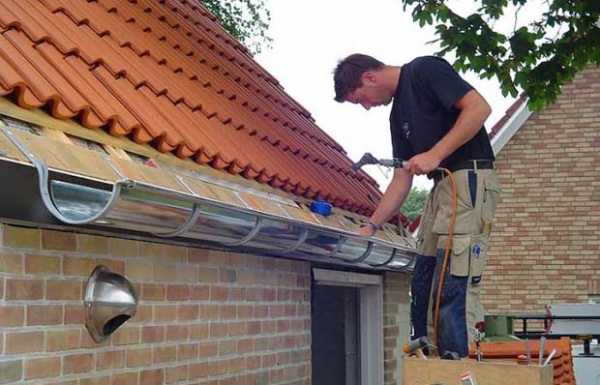

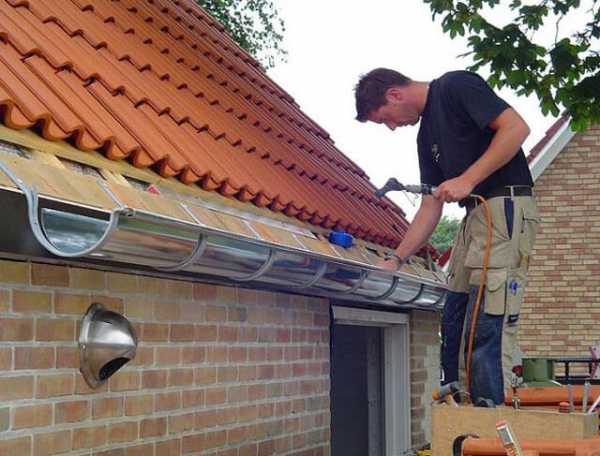

После того как крепления будут установлены, монтаж отливов для крыши своими руками переходит в стадию крепления желобов для воды. Для начала их потребуется подогнать по длине. Отрезки детали нужно положить в крепления, не забыв оставить место для соединительных вставок. Их размер можно измерить заранее, обычно оставляют около 10 сантиметров.

Если желоб слишком длинный, его можно укоротить; вам потребуется использовать ножовку. Место распила зачищают напильником. Для того чтобы облегчить себе работу, наденьте заглушку на конец трубы сразу, пока стоите на земле. На весу это сделать довольно сложно. Соединить отдельные части желоба можно при помощи вставок. Для удобства они имеют специальные отметки.

После сборки желоба его необходимо закрепить на держателях, затем проверить, имеется ли необходимый уклон. Для этого необязательно проводить измерения, достаточно налить в желоб немного воды и посмотреть, будет она вытекать или останется на месте. Если жидкость не вытекает, наклон нужно увеличить.

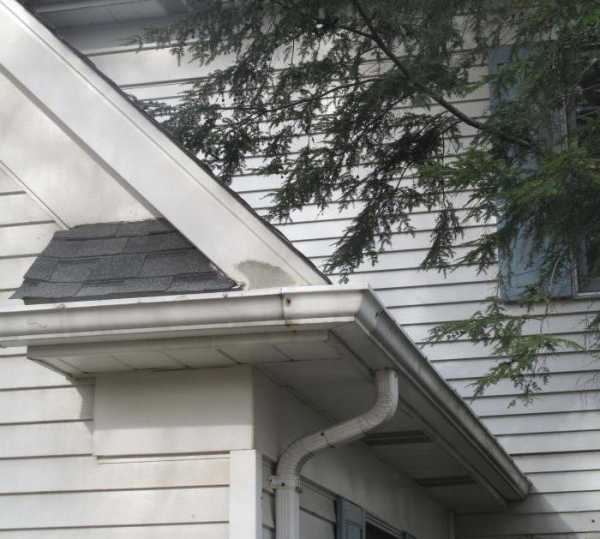

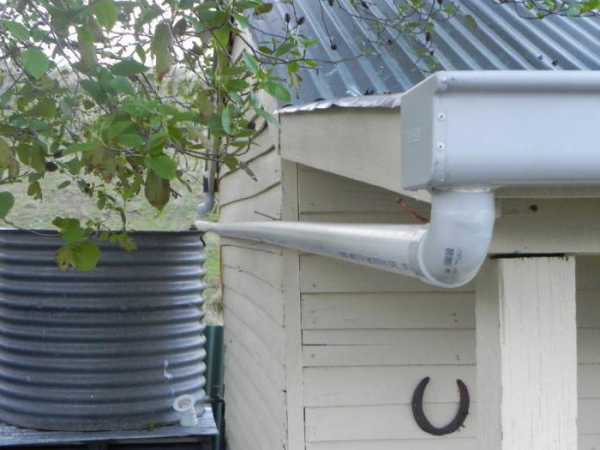

После того как удалось правильно установить отливы на крыше, можно переходить к монтажу водосточной трубы. Работу начинают от воронки. Если длина позволяет, трубу можно сразу соединять с ней, иначе, придется установить колено: оно поможет избежать брызг и заставит воду стекать в трубу.

Обычно трубы имеют длину 2 метра. Придется посчитать, сколько материала и соединительных элементов потребуется. Сделайте это заранее.

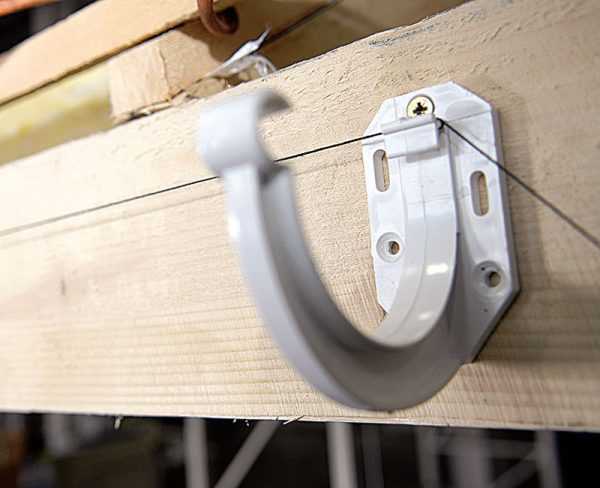

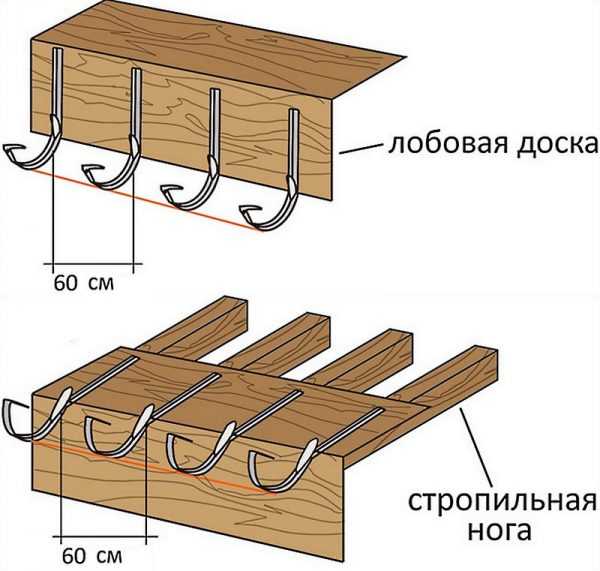

Крепление держателей

Какие еще материалы можно использовать?

Отливы своими руками необязательно делать из пластиковых или металлических элементов, изготовленных специально для этого. Хороший хозяин может сэкономить и изготовить нужные элементы самостоятельно. Для этого потребуется найти подходящие полосы оцинковки или любую трубу подходящего диаметра, которую можно будет распилить вдоль. Удобнее всего работать с пластиковой трубой, можно использовать металлическую. Трубы из асбеста не годятся: они крошатся при попытке распилить и имеют большую массу.

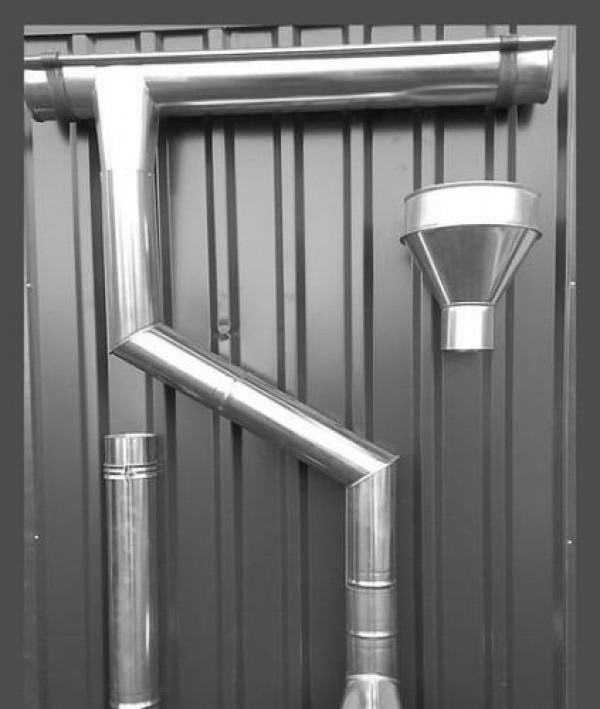

Самодельный отлив из стали

Варианты крепления отливов для крыши также могут быть разными. Вполне доступно их самостоятельное изготовление. Главным является соблюдение следующего правила: кровля должна попадать примерно на середину желоба или ближе к его внутренней части. Уклон должен составлять минимум 3 мм на метр конструкции.

Вывод: монтаж отливов для крыши – несложная процедура, с которой может справиться любитель, основательно изучив теорию и подготовив нужные инструменты.

Видео:

Видео:

sdelalremont.ru

Изготовление отливов из оцинкованной стали, в том числе своими руками, а также особенности проведения монтажа и ремонта

Отливы отвечают за сбор воды со скатов и её транспортировку до мест слива, поэтому являются важнейшей составляющей любого водостока. Из-за большой протяжённости водосборных желобов их приобретение является весомой частью расходов на сооружение всей системы водоотведения. Итоговая цена будет достаточно высокой, даже если выбирать недорогие изделия из жести. Именно поэтому каждый уважающий себя домашний мастер должен уметь изготовить отливы из оцинкованной стали своими руками. Хорошо обкатанная технология не только сохранит бюджет, но и позволит выйти победителем в ситуации, когда для обустройства кровли потребуются желоба нестандартных размеров.

Технология изготовления отливов из оцинкованной стали

Компании, которые занимаются изготовлением отливов из оцинкованной стали, используют специальное гибочное оборудование. Радиальный изгиб заготовки получают за счёт переориентации внутренних напряжений в стали во время прокатывания листа металла между вальцами станка. Конечно же, для разовой работы покупать или изготавливать такое приспособление нерационально. Поэтому в домашних условиях для обработки заготовок используется ручной инструмент.

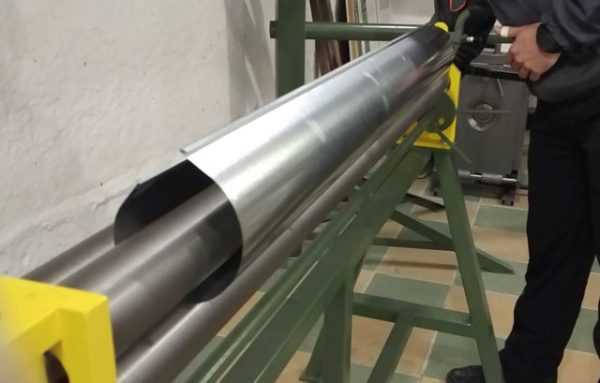

При мелкосерийном производстве водосточных желобов используют специальные листогибочные станки

Необходимые инструменты и материалы

Перед тем как приступить к изготовлению отливов для крыши своими руками, следует подготовить всё необходимое. Первое, что потребуется для работы, это, конечно же, оцинкованная сталь. Промышленностью выпускается листовой металл различной толщины, поэтому критерием выбора служит форма будущих желобов. Для изделий Г-образной или прямоугольной формы можно использовать оцинковку толщиной 0,5–0,7 мм — это позволит без особых усилий справиться с её обработкой. Классические полукруглые отливы из такого материала без рёбер жёсткости будут слишком хлипкими, поэтому для их изготовления лучше брать листовой металл толщиной 1 мм и более.

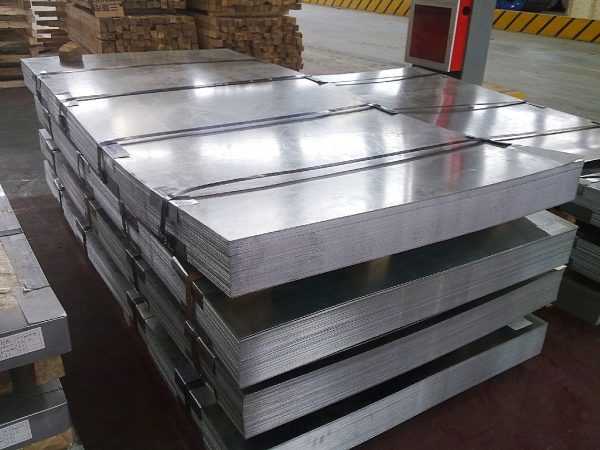

Оцинкованная листовая сталь является самым подходящим материалом для изготовления водосточных отливов

Следующее, на что следует обратить внимание — это качество защитного покрытия. По нормативам удельный вес слоя цинка должен быть не менее 270 г/м². В розничной сети представлены стальные листы с цинковым покрытием от 60 до 270 г/м². Обязательно уточните этот момент с продавцом, поскольку разница в цене будет не такой уж и большой, а вот долговечность кровельного железа может отличаться в несколько раз.

В работе можно использовать и стальные листы с полимерным покрытием, однако для этого подойдёт лишь хороший, качественный материал. Узнать его качество совсем несложно — достаточно согнуть уголок листа под прямым углом и посмотреть на состояние защитного слоя. Если он сохранил первоначальную структуру, то покрытие не будет растрескиваться во время формовки заготовок, а значит, отлично подойдёт для поставленной задачи. Если же полимерный слой повреждается и отслаивается, то покупать такой металл не следует — в трещины будет затекать вода, и сталь очень быстро разрушит коррозия.

Инструмент, который понадобится для изготовления оцинкованных отливов:

• резиновая и деревянная киянка;
• молоток;
• ножницы по металлу;
• плоскогубцы;
• рулетка;
• линейка;
• маркер или простой карандаш;
• ровный металлический уголок с шириной полки не менее 50 мм;
• отрезок стальной трубы диаметром не менее 100 мм в качестве шаблона;
• деревянная рейка сечением не менее 20х30 мм.

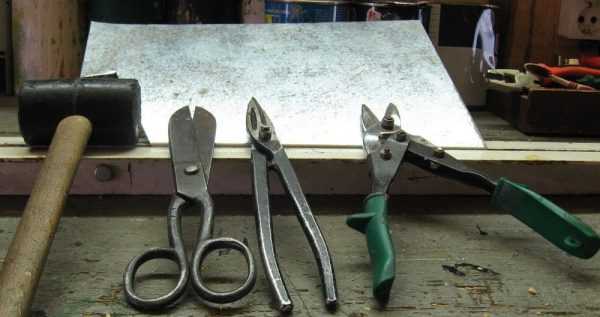

  Для изготовления отливов потребуются самые простые инструменты

Поскольку кронштейны для крепления желобов можно также изготовить своими руками, то дополнительно потребуется шина из конструкционной стали шириной 20–30 мм толщиной не менее 2.5 мм и стальная полоса толщиной 1 мм. Тонкий металл понадобится для того, чтобы сделать фиксаторы. Прикрепить их к держателям можно при помощи заклёпок, или воспользовавшись сварочным аппаратом.

Пошаговая инструкция по изготовлению отливов

1. От листа оцинкованной стали отрезают полосу шириной 180–220 мм.

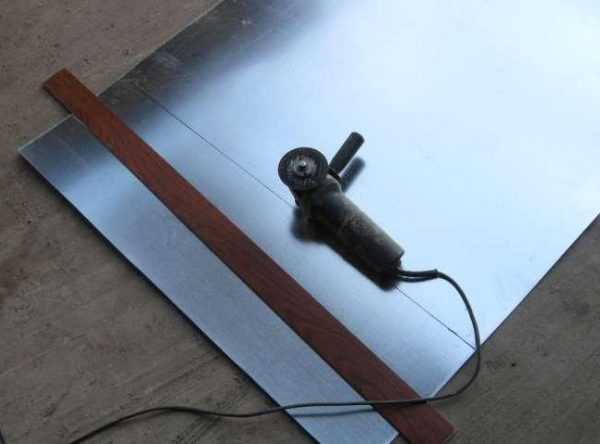

   Для резки оцинкованных листов можно использовать как ручной, так и электрический инструмент

2. На расстоянии 5–10 мм от каждого края заготовки проводят линии. В дальнейшем они понадобятся для того, чтобы сделать загибы. Такая отбортовка на только делает жёлоб более привлекательным, но и способствует увеличению его жёсткости.

   Отбортовка по краю водосточного жёлоба сделает его более жёстким




   Чтобы зачистить кромку заготовки из оцинкованной стали, можно использовать струг, изготовленный из куска сломанного ножовочного полотна.

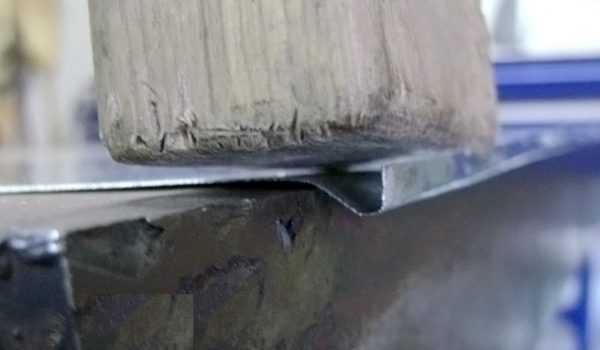

3. Воспользовавшись плоскогубцами, металл отгибают по размеченной линии под углом 90^o. Линию отбортовки выравнивают. Для этого заготовку укладывают на металлический уголок и простукивают киянкой, доводя угол в месте сгиба до 130–150^o.

   Чтобы сформировать отбортовку без повреждения поверхности оцинкованного листа, используют деревянную киянку

4. Для изготовления полукруглого отлива, его укладывают на верстак таким образом, чтобы загибы были направлены вниз. Чтобы предотвратить смещение заготовки, её необходимо закрепить при помощи струбцин. После этого на край листа укладывают отрезок стальной трубы диаметром от 100 мм, который с торцов также следует зафиксировать зажимами. Далее, заготовку постепенно огибают вокруг шаблона, простукивая деревянной киянкой по всей её поверхности. После того как жёлоб приобретёт необходимую форму, струбцины снимают и приступают к изготовлению следующего изделия.

   Чтобы получить жёлоб полукруглой формы, используют трубу подходящего диаметра

5. Г-образный отлив сделать ещё проще. Для этого находят середину листа с каждой стороны и отчерчивают осевую линию. Изгиб выполняют при помощи металлического уголка или деревянной рейки, которую крепят на краю верстака. Заготовку укладывают так, чтобы её осевая линия находилась строго над ребром шаблона и простукивают киянкой для получения изгиба под углом 90^o. П-образный жёлоб формируют таким же образом, но наносят две параллельные линии на расстоянии 60–80 мм от внешнего края заготовки и выгибают два прямых угла.

Если после изготовления полукруглого жёлоба его края немного разошлись в стороны, не беда — после установки в жёсткие держатели конфигурация будет восстановлена.

Полукруглые отливы для системы отвода воды с крыши можно получить и другим способом — распустить пополам водосточные оцинкованные трубы подходящего диаметра.

Видео: изготовление водосточного жёлоба

Как сделать держатели для отливов

Крюки для крепления желобов можно согнуть из стальной шины. Подойдёт металлическая полоса сечением 20х2,5 мм, поскольку более тонкий металл может не справиться со снегом и льдом, который накапливается в водостоке зимой. Если купить такую шину не удалось, то держатели можно нарезать из стального листа подходящей толщины. Для этого его следует разметить, отчертив нужное количество полос шириной 20–30 мм и длиной 400 мм.

Конфигурация и длина крюков зависит от формы жёлоба и способа его крепления (на стропильные ноги, обрешётку или лобовую доску).

Чтобы получить множество однотипных держателей, необходимо соорудить специальное приспособление. Гибку С-образных кронштейнов можно ускорить, если на металлический лист наварить 50-миллиметровое кольцо из трубы Ø100 мм и вертикальный фиксатор из прутка Ø15 мм такой же длины. Крюк нужной формы получают, зажимая стальную шину в приспособлении и оборачивая вокруг трубы. Устройство для изготовления треугольных или прямоугольных держателей можно сделать из деревянных брусков, отрезков металлических уголков или профильной трубы.

При изготовлении держателей своими руками, обязательно учитывают их форму и размер отливов

После того как будет согнута последняя полоса, на присоединительных частях кронштейнов выполняют по 2–3 сверления для крепления к деревянным конструкциям крыши. Кроме того, по краям изогнутой части крюка можно приварить отрезки проволоки толщиной 3–4 мм или полосы из стали толщиной до 1 мм. Они понадобятся для того, чтобы зафиксировать отлив в держателе.

После того как будет изготовлен последний крюк, изделия окрашивают. Краска придаст деталям завершённость и защитит металл от ржавчины.

Видео: как сделать кронштейн для отливов своими руками

Монтаж отливов

Крепление оцинкованных отливов проводят в несколько этапов, выполняя работы в строгом порядке. Только в этом случае можно надеяться на то, что водосток будет установлен под нужным углом, а отдельные кронштейны не будут висеть в воздухе. Далее мы предоставим инструкцию, по которой следует действовать, а сейчас предлагаем ознакомиться со списком инструмента, необходимого в работе:

• гибочный инструмент для крюков;
• клещи;
• угловая шлифмашина или ножовка по металлу;
• заклёпочник;
• электродрель;
• шуруповёрт;
• молоток;
• киянка резиновая;
• ножницы по металлу;
• шнур;
• рулетка;
• карандаш.

Главным условием качественной работы водостока является прямолинейность жёлоба и соответствие расчётному уклону. Для разметки мест крепления крепёжных кронштейнов лучше всего использовать лазерный уровень. Если же такого прибора у вас под рукой нет, то можно использовать простой ватерпас (гидравлический уровень).

Порядок установки отливов

Оцинкованный водосток является достаточно лёгкой конструкцией, поэтому отливы можно крепить как на стропильные ноги, так и к лобовой (иногда её ещё называют ветровой) доске. В первом случае монтаж выполняют ещё на этапе строительства крыши, перед укладкой кровельного материала. В этих целях используют удлинённые кронштейны, которые накладывают на стропильные ноги и фиксируют саморезами. Крепление таким способом можно выполнять только в том случае, если шаг стропил не превышает 0,6 м.

При монтаже отливов необходимо учитывать тип крепления, уклон и расстояние от лобовой доски

Если расстояние между стропилами превышает 0,6 м, то крюки для отливов можно установить на нижней доске обрешётки.

Что же касается монтажа кронштейнов на ветровую доску, то этот метод даёт возможность устанавливать водосток на финишных этапах строительства или по мере необходимости.

Работы по монтажу оцинкованных отливов своими руками ведут в таком порядке:

1. У дальнего края ската выбирают точку крепления первого держателя. Она должна находиться на такой высоте, чтобы отлив располагался как можно ближе к капельнику или краю кровли. Отлив устанавливают таким образом, чтобы стекающая с крыши или капельника вода попадала не на стенки, а на дно жёлоба.
2. Воспользовавшись саморезами и шуруповёртом, кронштейн прикрепляют к доске или стропилу.

   Кронштейны для отливов можно крепить к стропильным ногам или к ветровой доске

3. Находят точку крепления жёлоба, рядом с которой будет располагаться водосточная труба. Для этого удобно использовать лазерный или водяной уровень, которым выбивают уклон в 2–3 мм на 1 погонный метр отлива. Ориентируясь на эту линию, у крайней точки устанавливают воронку.
4. Сделав от воронки отступ в 15 см, устанавливают второй кронштейн.

   При установке крюка используют не только горизонтальную подгонку по натянутому шнуру, но и вертикальное выравнивание

5. Между крайними держателями натягивают строительный шнур, который послужит ориентиром при установке промежуточных крепёжных элементов.

   Установить держатели по одной линии можно при помощи шнура, натянутого между крайними элементами

6. Монтируют другие держатели. Самодельные оцинкованные отливы имеют длину стандартного листа 2 м, поэтому будет удобно, если выбрать расстояние между кронштейнами, равное 1 м. Несмотря на то что некоторые источники требуют устанавливать крюки через каждые 0,5–0,6 м, для такой лёгкой конструкции, как водосток из оцинкованной стали, этого будет достаточно, тем более, если устанавливать мощные крюки толщиной от 2,5 мм.

   Если кронштейны устанавливать на растоянии 1 м друг от друга, на трёх опорах полностью разместится стандартный двухметровый жёлоб

7. Первый отлив укладывают начиная от нижней точки. Необходимо проследить, чтобы вода из него попадала не в центр воронки, а на её ближнюю стенку. В этом случае при сильном ливне вода не будет переливаться через край.
8. Жёлоб закрепляют на месте, для чего края держателей подгибают внутрь и прижимают клещами.
9. Каждый следующий отлив укладывают на предыдущий с нахлёстом от 7 до 10 см.
10. Последний отлив подрезают в размер и укладывают на место. После того как он будет закреплён в держателях, на его край устанавливают торцевую заглушку.

Поскольку самодельная конструкция не предусматривает никаких замковых и уплотнительных элементов, место стыка можно дополнительно защитить водостойким герметиком.

Главным врагом оцинкованных отливов являются ветки с деревьев, которые могут повредить слой защитного металла и ускорить коррозию. Чтобы защитить желоба, их верхнюю часть закрывают решётками или сеткой. Сегодня можно найти перфорированную защиту любого типа — из пластика, стали или латуни. Зафиксировать сетку можно одновременно с установкой желобов, закладывая её край под захваты кронштейнов.

Видео: монтаж водосточных желобов

Ремонт водосточных отливов из оцинкованной стали

Существенный недостаток водосточных желобов из оцинкованной стали заключается в том, что при повреждении защитного слоя процесс коррозии протекает так же быстро, как это происходит с чёрным металлом. Поскольку толщина таких отливов чаще всего не превышает 0,7 мм, то сквозная ржавчина появляется на повреждённых участках уже через несколько лет.

Чтобы предупредить процесс разрушения металла, следует периодически осматривать отливы и производить их ремонт. Чаще всего профилактику проводят два раза в год — ранней весной и в начале осени. Повреждённые льдом или ветками участки следует зачистить, обезжирить и закрасить прозрачным лаком для работы по металлу. На участках водостока, скрытых от глаз, в этих целях можно использовать любую эмаль для наружных работ.

Если же предотвратить разрушения металла не удалось и на отливах из оцинкованной стали появились участки со сквозной коррозией, то их можно отремонтировать. Для этого:

1. Отгибают фиксаторы удерживающих кронштейнов и дефектный элемент водостока снимают с кронштейна.
2. Если проржавела боковая стенка жёлоба, то на повреждённое место накладывают заплату из оцинкованной стали. Для этого от металлического листа отрезают прямоугольник, который будет заходить на неповреждённый металл с нахлёстом в 20–30 мм, и крепят его при помощи заклёпок. Для того чтобы не пострадал внешний вид водостока, отлив устанавливают на место отремонтированной стороной к стене.
3. В случае когда коррозия коснулась дна жёлоба, то прохудившийся участок вырезают целиком. Для ремонта отлива используют кусок оцинкованной стали такой же конфигурации. Он должен быть на 20 см длиннее вырезанной части, поскольку при монтаже заплаты деталь укладывается внахлёст. Следует обязательно обратить внимание на то, как будет наложена заплата. Со стороны водосточной воронки её крепят поверх отлива, тогда как с другого края она должна находиться снизу — это не позволит воде затекать в щель. Закрепить ремонтную часть можно при помощи алюминиевых заклёпок. Избежать просачивания воды удастся, если места стыков обработать влагостойким герметиком.

Процесс изготовления отливов из оцинкованной стали своими руками не отличается сложностью и доступен даже для новичка. Поскольку желоба обойдутся по цене листового металла, водосточная система будет стоить значительно дешевле готовой, даже если остальные элементы (воронки, трубы и т. д.) покупать в розничной сети. Но это ещё не все. Бесценный опыт работы с оцинкованным металлом пригодится и в других проектах. К примеру, при изготовлении функционального дефлектора на дымоход, стильного флюгера или красивого козырька над входной дверью.

legkovmeste.ru

Как установить отлив на крышу своими руками — фото и видео

Использовав для возведения крыши дорастающие современные материалы, необходимо сделать все возможное для продления длительности их эксплуатации. Если соблюдать рекомендации производителей и не пренебрегать установкой вспомогательных устройств, то качественная кровля прослужит несколько десятилетий.

Содержание статьи

К таким сопутствующим устройствам относятся водоотливы для крыши, обеспечивающие оперативное отведение водных потоков со скатов во время дождей и таяния снега. Монтаж этих элементов водосточной системы – нехитрая операция, которую можно и нужно сделать своими руками.

Устройство водоотливов

Водоотливы для крыши – это желоба круглого, прямоугольного или в исключительных случаях треугольного сечения, в которые со скатов крыши стекает вода. Некоторым домовладельцам их установка кажется излишней, ведь крышу специально конструируют таким образом, чтобы осадки самотеком переносились от конька к краям свеса. Однако, без водосточного отлива стекающая влага не имеет направленного движения, а выливается хаотично, подвергая опасности отделку фасадов дома, проникая в места соединений кровли со стенами, разрушая отмостку.

Монтаж отливов на скат крыши

Монтаж отливов на скат крыши

Оптимальная форм сечения кровельного отлива – округлая, так как эта конфигурация не имеет труднодоступных углов, которые забиваются грязью или мусором, что увеличивает период между чистками водосточной системы дома.

Если не сделать монтаж отливов, неорганизованный, стихийный сток воды со скатов приводит к образованию луж вокруг дома, где обычно размещают дорожки. Организация качественно работающей водосточной системы своими руками решает все вышеперечисленный проблемы, а также позволяет экономить природные ресурсы за счет сбора и использования для полива талой и дождевой воды. Немаловажно, что современные модели разнообразных цветов и состава, подобранные в тон к отделке фасада или кровельного материала, не портят, а украшают архитектуру сооружения.

Виды водосточных отливов

Ранее, когда массовое производство желобов по доступным ценам еще не было налажено, изготовлять водоотливы приходилось своими руками, приспособляя разрезанные пополам трубы. Теперь строительные магазины предлагают широчайший ассортимент всех возможных цветов, форм и материалов с подходящей фурнитурой, установка которых своими руками выполняется за считанные часы. Наиболее популярными моделями водоотливов являются:

1. Алюминиевые. Металлические желоба из алюминия обладают легким весом, поэтому не требовательны к крепежу. Их главный недостаток в том, что, вступая в реакцию с водой, алюминий окисляется и со временем разрушается. Поэтому их необходимо обрабатывать защитным составом, ежесезонно обновляя это покрытие.

   Кровельный отлив из алюминия

2. Медные. Оксидированная медь, применяемая для производства кровельных отливов, устойчивый к коррозии, долговечный материал благородного цвета. Из-за того, что медные элементы водосточной системы имеют большой вес, своими руками монтаж сделать проблематично особенно без помощи. Стоит отметить, что стоимость отливов такого типа достигает 900 р за погонный метр, а еще они часто становятся добычей сборщиков цветного металла, если за домом нет постоянного присмотра.

   Кровельный отлив из меди

3. Оцинкованные. Легированная сталь – отличный вариант материала для изготовления желобов для водосточной системы благодаря своей доступной цене и антикоррозийным свойствам. Однако, повреждение верхнего слоя водоотлива влечет за собой разрушение металла за счет окислительной реакции с водой. Выполняя монтаж оцинкованных желобов своим руками, помните про немалый вес стали, не забывайте крепить кронштейны почаще.

   Кровельный отлив из оцинкованной стали с полимерным покрытием

4. Пластиковые. Водоотливы из пластика только набирают популярность среди кровельной фурнитуры. Пластиковые элементы водосточной системы обладают самым легким весом, стыкуются друг с другом без зазоров, их легко установить самостоятельно. Недостаток пластика в том, что при воздействии больших отрицательных температур, он становится хрупким и лопается.

Пластиковый водоотлив

Общее свойство металлических водоотливов – высокая резонирующая способность, увеличивающая уровень шума от падающих капель до раздражающего уровня, чтобы устранить этот дефект оцинкованные модели снабжают полимерным покрытием, гасящим громкий звук.

Правила монтажа

Чтобы монтаж водосточной системы не оказался напрасным трудом, необходимо соблюдать правильную технологию. Работы проводят в соответствии со следующими правилами:

• Главное условие эффективного функционирования отлива – наличие уклона в сторону водоприемной воронки и трубы. На 1 м длины необходим уклон 1-3 см. Задание уклона водосточной системе
• Размер водосточного желоба определяют исходя из площади скатов кровли. Для крыши с поверхностью 90 кв. метров используют отлив с диаметром 8 см. Чем больше площадь скатов – тем больше диаметр желоба.
• Монтаж отливов выполняют ниже края свеса крыши по крайней мере на 3 см, это необходимо для того, чтобы его не сорвало во время схода снежных масс со скатов.
• Водосточные вертикальные трубы, осуществляющие перенос воды от отлива до ливневой канализации, устанавливают каждые 5-6 м, а у домов сложной конфигурации их нужно сделать на каждом углу крыши.
• Чтобы предотвратить отскакивание капель от желоба под кровельный материал, необходим монтаж слёзника.

Чтобы подсчитать, сколько метров отлива требуется, высчитывают периметр сооружения и добавляют к нему 10-15% на подрезку и нахлест в местах стыковки. Выбирая желоб, помните, что к нему необходимо подобрать кронштейны, воронки и водосточные трубы из аналогичного материала.

Порядок установки

Было неправильно сказать, что монтаж отливов начинают после возведения крыши. На самом деле предпочтительнее закрепить кронштейны на стропила еще до укладки гидроизоляционной пленки. Исключением из этого правила является ситуация, когда кровля не имеет свеса или размер его мал, тогда отлив можно зафиксировать на карнизной доске или стене. В остальных случаях отливы для крыши своими руками устанавливают в таком порядке:

Схема крепления отливов к свесу крыши

1. Когда стропильная система крыши обретет законченный вид, по низу ската натягивают шнурку с заданным уклоном водосточного желоба.
2. На обрешетку, укрытую уплотнителем или иным водонепроницаемым, мягким материалом, фиксируют кронштейны с шагом 50-70 см в зависимости от веса отливов.

   Прокладка уплотнителя перед установкой отливов

3. Если водоотливы из меди или оцинкованной стали и имеют большой вес, обрешетку в месте крепления кронштейнов следует усилить с помощью доски 50х150 мм.
4. Когда кронштейны закреплены, начинают монтаж отлива. Модули желоба поочередно вставляют в крепление, стыкуя между собой. Соединения обрабатывают герметиком для гидроизоляции.

После окончания работ, нужно сделать проверку работы водосточных отливов. В нескольких метрах от желоба на скат крыши выливают ведро воды и наблюдают за передвижением. Если жидкость стекла в желоб, а оттуда в водосточную трубу без потерь, то работа выполнена без ошибок.

Видео-инструкция

krovlyakrishi.ru

отличия по видам и цене

Попадание влаги на кровлю, протечки и другие негативные явления могут стать причиной разрушения стен дома, поэтому современные кровельные покрытия снабжают специальными элементами, через которые отводится излишняя влага. Важность их устройства трудно недооценить.

Попробуем разобраться подетально с системой отлива воды с крыши: каков принцип работы, какими бывают отливы для крыши, как установить, крепить.

Основное их предназначение в предотвращении:

• скопления воды после осадков;
• попадания воды в стыковочные швы;
• размытия фундамента.

Собранная с кровли вода через различные специальные приспособления отводится в дренажную систему.

Выгода от устройства отливов налицо. Монтаж своими руками – реальность. Любой, кто сколько-нибудь умеет обращаться с инструментами, может установить самостоятельно, цена – приемлемая. Таким образом, при относительно скромных вложениях можно уберечь отмостки дома от разрушения, на кровле перестанут образовываться сосульки, отлив гаража или жилого дома станет дополнительным декором.

Сегодня строительный рынок предлагает различные варианты исполнения этих элементов: пластиковые, оцинкованные (фото ниже) и другие.

Виды отливов ↑

Водоотводящие системы могут отличаться как материалом исполнения, так и формой. Однако все их объединяет:

• повышенная прочность,
• устойчивость к механическим нагрузкам и стойкость к деформации,
• антикоррозийное покрытие,
• привлекательный вид.

Как правило, они имеют полукруглую или прямоугольную форму.

Пластиковые и металлические ↑

Начнем с металлических систем.

• Оцинковка. Еще совсем недавно эти изделия пользовались повышенным спросом. Секрет такой популярности оцинкованных отливов для крыш – доступная стоимость. Однако, они не отличались долговечностью, поскольку цинковое покрытие чувствительно к кислотным дождям, которые выпадают в последнее время все чаще, и разрушается под их воздействием.

Оцинкованный тип сегодня производители предлагают застройщикам в другом исполнении, в котором учтены эти недостатки. В производстве используется тонкая (до 1 мм) листовая оцинкованная сталь, на которую наносится дополнительное полимерное покрытие. Пурал, полиэстер, пластоизол приглушают звуки дождя и главное надежно защищает от коррозии.

• Алюминий. Они имеют более долгий эксплуатационный срок. От коррозии их защищает слой специального лака, нанесенный как с внешней, так и с внутренней стороны. Можно использовать также лак, подходящий по цвету конкретному зданию, что, несомненно, сделает его более привлекательным.

• Медь. Это самый долговечный вариант. Изделия изготавливают из чистого материала, на который затем наносится латунированный или оксидированный слой. Их отличает высокое качество, эстетичность, долговечность и, к сожалению, высокая стоимость.
• Пластик. При изготовлении используется также пластик. Их отличает легкость, бесшумность и достаточно высокое качество. Отличаются от аналогичных изделий отливы пластиковые для крыши ценой и простотой устройства. Установка своими руками этого типа под силу любому домовладельцу, поскольку не требует специальных навыков. Основным, но существенным, недостатком считается низкая степень морозостойкости. Если не учесть этого обстоятельства, наросты льда в трубах могут стать причиной их разрыва.

Основные узлы системы ↑

Независимо от материала и формы, конструкцию собирают из следующих компонентов:

• Желоб водосточный. Это, пожалуй, важнейший элемент системы. В нем собирается вода, стекающая со скатов, отсюда же отводится в трубы. Это сборный фрагмент, длина составляющих которого зависит от вида системы.
• Водостоки. Еще один сборный элемент, через который вода отводится вниз: сначала в специально подготовленные приемники, затем в траншеи и далее за границы участка.
• Принимающая воронка. Это переходное звено, через которое желоб соединяется с трубой. Согласно СниП шаг между ними равен 10 м по длине ската. В загородном строительстве обычно обходятся одной-двумя воронками.
• Отметим также такие вспомогательные элементы, как кронштейны, крючки, соединительные вставки, хомуты и заглушки. Их количество зависит от типа кровли и высоты стен.

Расчет отливов для крыши ↑

Разбирая, как делать отливы на крыше, нужно отметить, что работы фактически начинаются с планирования. Один из важных аспектов это правильный расчет входящих в систему компонентов. Делается это довольно просто.

• Чтобы посчитать длину желоба достаточно просуммировать длины скатов и фронтонов. Результат нужно брать с некоторым запасом. Их количество рассчитывают на основе длины сливов. Воронки устанавливают с шагом в 8– 10 м. Водосточных труб нужно столько же, сколько и воронок. Для одной стороны достаточно одной воронки, но значительно эстетичнее смотрятся воронки, установленные по углам.
• Крепежные кронштейны рассчитывают, исходя из условия: шаг установки – 50–60 см и еще пару на воронку. К примеру, для двухскатной кровли со скатом 6 на 8 м их количество составит 36 штук.
• Отдельный интерес представляет диаметр изделия, поскольку неточный расчет может привести к переливу воды, и она с края желоба попадет на стены. Основным параметром, влияющим на выбор диаметра, является площадь кровли. Наименьшее возможное сечение равно 1,5 см² на каждый м² поверхности кровли.
• Площадь уже указанного ската составляет 24 м², поэтому получается, что сечение лотка не может быть меньше 35 см². На практике размеры отливов для крыши с этими параметрами равны 7 – 20 см. Диаметр круглого слива, размер которого равен 7 см, составляет 76 м², что вполне соответствует нашим допущениям.
• Уклон необходимо направить в сторону водоотводной трубы. В частном строительстве принято выбирать по 20–30 мм на каждые 10 м. Как правило, такого наклона достаточно для обеспечения работоспособности системы. Логично предположить, что сливы с большим уклоном будут отводить воду эффективнее. Но тогда они не особо впишутся в общий вид здания.

Как правильно сделать своими руками ↑

До того как монтировать отливы, устраивают колодцы для приема отводимой воды. Если же их устройство не предусмотрено проектом, тогда воронки располагают так, чтобы они не выходили на тротуар или озелененный участок.

Как правильно крепить ↑

• Для фиксации кронштейнов используют несколько вариантов: к обрешетке, стропильным ногам либо лобовым доскам. Надежность крепежа не в малой степени зависит от того, как вставить крючки на крыше. Крепление в первом и втором случае, выполняют до настила кровли. Используются либо длинные кронштейны из металла, либо короткие, снабженные удлинителями. Пластины крепежных крюков подгибают под требуемым углом.
• Сначала устанавливают крайние кронштейны. При этом учитывают нужный наклон желоба. Для их фиксации применяют саморезы – по два на каждый.
• Между ними натягивают шнур. Он станет определенным ориентиром при установке промежуточных крепежных крюков.

• Кронштейны необходимы и каждой стороны воронки. Крепежи располагают достаточно близко – примерно на расстоянии двух сантиметров.
• Элементы желоба крепят встык или внахлест. Для закрытия стыков используются специальные накладки.
• Собирая желоба из пластика, детали состыковывают не сразу. Сначала на нижнюю накладку с внутренней стороны наносят специальный клей, после чего фрагменты фиксируют на стыке желобов.
• В изделиях из пластика торцевые заглушки устанавливают на клеящий состав. В оцинкованных – отгибают край, надевают заглушку, далее отогнутый край возвращают на место.

Способ крепления воронок отличается для изделий из различных материалов.

• Оцинкованные: на желобе в нужных местах выполняют отверстия, затем, продвинув воронку снизу вверх, защелкивают ее.
• Пластиковые: сначала монтируют элементы, затем вставляют фрагменты желоба.

На заметку

Все эти операции проводят без использования клеящего состава.

Установку водосточной трубы производят в несколько этапов:

• первое колено, которое крепится но низу воронки,
• вертикальный сегмент, соединяющий между собой первое и нижнее колена,
• нижнее колено,
• отводящий элемент.

Водосточную трубу фиксируют на крепежные детали, предварительно установленные на поверхности стены. Дополнительную надежность конструкции придают фиксирующих хомуты под всеми составными частями трубы – по два на каждый.

Несколько практических советов ↑

• Мастера рекомендуют устанавливать заглушки желобов до начала монтажных работ.
• Вода будет плавно сливаться в воронку, если загнуть край желоба вниз.
• Если необходимо согнуть пластик, его нужно сначала разогреть спичкой, металл сгибают, используя плоскогубцы.
• Режут отливы с помощью ножовки по металлу.
• Заусеницы на стыках очищают при помощи ножа (пластиковые изделия), напильника – металлические.
• На оцинкованных деталях срезы защищают от коррозии защитным составом.

Видео: Как установить, закрепить.

© 2019 stylekrov.ru

stylekrov.ru

как сделать отливы своими руками, монтаж, устройство пластиковых водоотливов с кровли

Содержание:

Когда идет дождь или происходит таяние снежных масс, вода стекает с крыши. Это может привести к повреждению кровельного покрытия и фасада здания. А постоянное воздействие жидкости способно разрушить стены и основание здание. Решить данную проблему получится путем монтажа водоотлива для крыши.

Разновидности водоотливов

Водоотлив для кровли получится сделать своими руками либо же купить готовый вариант. К подобным изделиям выдвигаются следующие требования: желоба должны быть прочными, обладать коррозийной стойкостью и мало весить. Важен еще внешний вид конструкции, чтобы она вписалась в облик здания.

Сейчас в продаже можно найти следующие разновидности водоотливов:

• Стальные. При их производстве применяется оцинкованная сталь, толщина которой не превышает 1 миллиметр. Специальное покрытие придает изделию антикоррозийные свойства. Для покраски используется водостойким лаком. Существуют стальные водоотливы с защитно-декоративным полимерным покрытием. Его нанесение увеличивает долговечность изделие, а также улучшает шумоизоляционные свойства.
• Медные. Для изготовления таких водоотливов используется листовая медь, на которую нанесено защитное покрытие. Среди преимуществ таких изделий можно отметить долговечность, а также внешний вид. Но медные водоотливы самые дорогие.
• Алюминиевые. Водоотливы производятся из листового алюминия, толщина которого не превышает 1 миллиметр. В них присутствует защитное покрытие. Такие изделия примечательны своей легкостью, а также устойчивостью к отрицательным температурам.
• Полимерные. Отливы из пластика отличаются приятным внешним видом, простотой монтажа, малым весом и хорошим шумопоглощения. Но у них есть существенный минус — пластиковый водоотлив разорвется из-за заледеневшей воды.

Выбор водоотливов стоит основывать на стоимости конкретных изделий и их технических характеристиках. Самыми бюджетными являются полимерные изделия, а с их монтажом без проблем можно справиться самостоятельно.

Как сделать водоотлив для крыши

Водоотлив можно реализовывать как желоб полукруглой формы, а также прямоугольный короб. Цвет не влияет на его функциональные особенности. Но стоит грамотно выбирать окрас, чтобы конструкция вписывалась в общий облик дома. Для этого цвет водоотлива должен сочетаться с кровлей или фасадом здания.

Обычно изготовители кровельных покрытий продают водоотливы, рассчитанные на установку с данным типом кровли. Они сочетаются по цвету, поэтому вместе будут выглядеть гармонично. Желательно выбирать оригинальные крепежные элементы для водоотливных желобов. Такой подход значительно упростит установку системы. Тем более, что установка водоотливов на крыше может быть выполнена самостоятельно. Да и выглядеть изготовленный водоотлив будет гораздо аккуратнее.

Но необязательно покупать готовую продукцию. Можно самостоятельно сделать отлив для кровли. Это позволит сэкономить средства.

Существует два основных способа создания отлива для крыши своими руками:

1. Возьмите металлическую трубу с тонкими стенками, чтобы ее диаметр был примерно равен 150 миллиметрам. Ее нужно разрезать вдоль пополам. Получится два половинчатых желоба равных размеров. Из них легко сделать систему водоотлива.
2. Для реализации альтернативного способа потребуется листовая оцинкованная сталь толщиной до миллиметра. Ее нужно нарезать в полосу, а потом загнуть в желоб. Лучше всего использовать для этого специальный станок, но можно и вручную посредством формы и киянки.

В обоих случаях нужно покрыть желоб антикоррозийным составом, а затем слоем защитного лака подходящей расцветки. Для монтажа конструкции применяются специальные кронштейны.

Расчет параметров отливов

Разберемся, как сделать отливы на крыше своими руками. Во время подготовительного этапа следует рассчитать оптимальный диаметр изделия. От этого будет зависеть эффективность всей системы. Если желоб будет меньше нужных размеров, то вода будет перехлестываться за края, попадая на стены здания. Это приведет к медленному их разрушению.

При расчете учитываются следующие данные:

• расстояния от водоотлива до участков поворота желобов;
• общая площадь крыши.

Для устройства водоотлива с кровли необходимо руководствоваться следующими правилами:

• Размещать воронки дренажной системы ниже желобов;
• Для каждого ската крыши нужно устанавливать один или два отлива (не забывайте о сохранении уклона).

Диаметр желобов выбирается на основании площади крыши. Если этот параметр равен 150 м. кв., то стоит выбрать желоб с диаметром 100 мм. Стоит также учитывать климатический режим и среднее количество осадков местности.

Специалисты рекомендуют сделать кабельную теплоизоляцию по краю крыши, внутри водоотливных труб и в желобах. В таком случае удастся избежать образования сосулек и наледи на кровле.

Основные принципы монтажа своими руками

В качестве крепления водоотливов выступают специальные кронштейны, размещаемые с шагом 0.5-0.9 м. При монтаже системы необходимо сделать небольшой наклон по пути к дренажной трубе. Желательно оставлять уклон в 2-3 мм на метр длины магистрали.

Если пренебречь этой рекомендацией, то снизится эффективность стока воды. Жидкость будет скапливаться, что приведет к коррозии металла, а в зимнее время — к заледенению.

Заниматься монтажом отлива для крыши своими руками следует во время обустройства кровельной системы, еще до того, как приступать к изоляции конструкции. Край карнизного свеса должен находиться примерно по центру водосточного желоба. По краю обрешетки устанавливаются специальные кронштейны для закрепления водоотлива. Рекомендуется их фиксация на укрепленную нижнюю доску, способную выдержать нагрузку от желобов.

Рекомендация: для конструкций с небольшим карнизным свесом возможно установка кронштейнов в саму стену.

Советы по устройству системы

Необходимо протянуть под выверенным углом шнур, а уже по нему устанавливать кронштейны, тогда получится сделать нужны уклон желобов. Когда монтаж системы закончен, следует проверить ее эффективность. Для этого нужно подать в верхнюю часть желоба большой объем жидкости. Если монтаж выполнен правильно, то вода быстро перельется в водосточную трубу.

Пластиковые отливы для крыши относятся к бюджетным изделиям. Для их скрепления требуются специальные соединения. Для монтажа металлических конструкций необходима пайка. Желательно установить сетку на слив водосточной трубы, тогда она не будет засоряться мусором.

Долговечность системы водоотлива зависит не только от грамотного монтажа. Нельзя забывать о регулярном обслуживании и чистке. Правильно функционирующая система водоотвода продлит срок службы кровли, а также стропильной системы. Она защитит стены и фундамент постройки от поломок. Монтаж системы отлива для крыши своими руками отличается простотой и удобством, а выглядеть такая конструкция будет эстетично.

kryshadoma.com

Как сделать отлив для крыши своими руками? :: SYL.ru

Отливы для крыши вполне можно установить самостоятельно. Эти элементы системы нельзя назвать роскошью, они скорее являются необходимостью, обусловленной потребностью продления срока эксплуатации здания.

С помощью отливов можно удлинить срок службы отмостки и защитить крышу от нарастания сосулек, которые при падении могут представлять опасность для человека. Монтаж отлива не сопровождается сложностями. Эти работы не отнимают много времени и под силу любому домашнему мастеру, который имеет опыт обращения со строительными инструментами.

Выбор отлива

Прежде чем установить отлив для крыши, необходимо подумать, какой материал будет лежать в его основе. Эти конструкции могут быть выполнены ещё и в разных формах. В качестве основной их задачи выступает сбор воды с поверхности кровли и ее перенаправление в дренажную систему. В продаже сегодня можно встретить алюминиевые отливы, толщина которых составляет примерно 1 мм. Такие приспособления покрываются лаком, что защищает материал от коррозии.

Отливы для крыши могут быть выполнены ещё и из оцинкованной стали, толщина при этом остается такой же. В качестве покрытия используется пластизол или полиэстер, что позволяет приглушать звук дождя. Вы можете установить отливы из пластоизола и полиэстера, которые имеют повышенную долговечность и прочность. Такие изделия обладают незначительным весом, а также отличаются устойчивостью к ультрафиолету. Они популярны, их довольно просто установить, а работы можно выполнить даже самостоятельно.

В качестве альтернативного варианта материала выступает необработанная медь, которая покрывается сплавом цинка и меди. Такие отливы имеют привлекательный внешний вид и отличаются высоким качеством, однако зачастую стоят дороже остальных решений. Пластиковые отливы для крыши способны подчеркнуть индивидуальность постройки, ведь они предлагаются в широкой цветовой гамме. Такие конструкции не страшатся перепадов температур, не требуют специального ухода и популярны еще и по той причине, что попадающий на них дождь не способен вызвать сильного шума.

Параметры выбора

Наиболее предпочтительны сегодня отливы из пластика и металла. Они имеют специальный слой, который защищает материал от коррозии. Качество зависит от толщины и марки металла. Отливы из цветных металлов тоже достаточно популярны, ведь они долговечны и привлекательны по внешнему виду. Обычно они отличаются высоким качеством, но обходятся дороже обычных отливов.

Этапы работ по монтажу: подготовка

Установка отливов на крышу начинается с подготовки, для этого следует позаботиться о наличии расходных материалов и инструментов, среди них следует выделить:

• трубы;
• кронштейны;
• хомуты;
• саморезы;
• воронку;
• желоб;
• соединительные вставки.

Труба должна быть равна высоте здания. Что касается кронштейнов, то они будут выполнять роль держателей. Для крепления к стенам дома труб используются хомуты. Для фиксации нужно запастись ещё и саморезами. Если вы решили установить отливы для крыши своими руками, то следует подготовить ещё и набор инструментов, а именно:

• строительный уровень;
• шуруповёрт;
• напильник;
• трассировочный шнур.

Важно подготовить еще и место слива воды. Она не должна наносить вред насаждениям и тротуарной плитке, а также фундаменту. Если ливневая канализация уже присутствует на участке, то вопрос снимается.

Разметка полосы

К монтажу следует приступать с разметки полосы, к которой будет фиксироваться отлив. На первом этапе крепится водоприемная воронка, для неё должна быть выделена поперечная зона. Отступив от краев воронки 15 см, необходимо установить держатели с обеих сторон. От кромки крыши нужно провести вертикаль, которая должна находиться ближе к стене дома. Это позволит исключить перетекание воды через край во время сильных дождей. Желобу следует придать определенный угол наклона.

Разметка линии фиксации держателей и уклона желоба

Перед тем как установить отливы на крышу, вы должны определить место расположения держателей и разметить уклон желоба. Для этого используется длинная доска и строительный уровень. С помощью этих инструментов проводится нулевая линия, которая будет располагаться на нижней кромке держателя. Ее следует довести до крепления крайнего держателя.

Мастер должен определить разницу между высотой фиксации конечного и установленного держателей. Это расстояние следует умножить на 3. Кронштейн фиксируется с учетом выполненных вычислений. Линия должна быть проложена с помощью шнура. Держатели должны находиться на расстоянии в 50 см. Для всех держателей для начала необходимо разметить места, только после можно приступать к их креплению.

Подгонка желобов

Когда устанавливаются пластиковые отливы для крыши, на следующем этапе можно заняться подгонкой желобов по длине. Отрезки желоба устанавливаются в держатели, чтобы между ними оставались места для вставок. Отрезки соединяются вставками, которые содержат граничные отметки. Между кромками желобов должен быть соблюден шаг в пределах от 8 до 10 см. Как только желоб удастся собрать, его можно установить в держатели, проверив уклон с использованием воды. По желобу должен проходить даже довольно внушительный поток жидкости.

Установка водосточной трубы

Следующим шагом станет установка трубы отлива крыши. Ее монтаж начинается от воронки. Элемент соединяется коленом. Важно позаботиться о наличии нужного количества труб, а также соединительных элементов, чтобы не прерывать работу.

Дополнительные правила монтажа

Для того чтобы монтаж системы не оказался напрасным трудом, важно соблюсти технологию. Основным условием эффективной работы является наличие уклона в сторону воронки и трубы. Уклон может быть равен пределу от 1 до 3 см на каждый метр длины. Параметры водосточного желоба должны быть рассчитаны с учетом площади скатов.

Если крыша имеет площадь, которая равна 90 м², то диаметр отлива должен составить 8 см. С увеличением площади скатов диаметр желоба увеличивается. Отливы должны располагаться ниже края свеса на 3 см или больше. Это позволит исключить срывание элемента во время схода снежного покрова со скатов.

Устанавливая отлив воды с крыши, вы должны позаботиться о наличии вертикальной водосточной трубы на каждом участке длиною в 6 м. Это позволит обеспечить перенос жидкости до ливневой канализации. Если предстоит работать с домом со сложной конфигурацией, то такие элементы должны располагаться на каждом углу.

Если вы хотите исключить отскакивание капель от желоба под кровельный материал, следует установить еще и слёзник. Выбирая оцинкованные отливы для крыши, вы должны рассчитать, какая длина отлива требуется. При этом к периметру сооружения нужно прибавить около 15%, которые уйдут на нахлёст и подрезку, а также места стыковки. При выборе желоба следует помнить, что к нему требуются ещё и водосточные трубы, воронки, а также кронштейны из аналогичного материала.

Советы специалиста

Неправильно полагать, что установка отливов ведется после возведения крыши. Кронштейны нужно зафиксировать на стропила до момента укладки слоя гидроизоляции. Исключением из правил выступает ситуация, когда кровля лишена свеса или его размер слишком мал. Тогда отлив крепится на стене или карнизной доске. Во всех остальных случаях отливы устанавливаются в определённом порядке.

Как только вы завершите работы со стропильной системой крыши, по нижнему краю ската следует натянуть шнур, определив уклон водосточного желоба. Кронштейны, которые будут располагаться в 70 см друг от друга, следует укрепить на обрешетку. Последняя застилается водонепроницаемым мягким материалом или уплотнителем.

Оцинкованные отливы для крыши обычно имеют внушительный вес, как и те, что изготавливаются из меди. Если вы решили использовать систему из таких материалов, то обрешетка в местах фиксации кронштейна должна быть усилена досками, их сечение равно 50×150 мм.

После этого можно приступать к установке отлива. В крепления устанавливаются модули желоба, их следует состыковать между собой. Для дополнительной гидроизоляции соединения обрабатываются герметиком. Как только все работы будут завершены, водосточные отливы проверяются на работоспособность. В нескольких метрах от желоба следует вылить ведро воды, а после наблюдать за ее передвижением. Если жидкость попала в желоб, а после – в водосточную трубу, то работа была выполнена без ошибок, что верно в том случае, когда жидкость по пути не была потеряна.

Заключение

При монтаже отливов следует позаботиться о наличии соединительных вставок. Их количество будет определяться числом стыков в желобе. На это влияет длина линии крыши. Деформацию желоба можно будет избежать методом установки вставок. Их наличие позволяет исключить необходимость установки ребер жесткости. Если отливы для дома не будут замкнутыми, то дополнительно следует приобрести заглушки.

Кронштейны к отливам крепятся через каждый метр конструкции. Места для установки сливов следует подготовить заранее. Их выбирают таким образом, чтобы по пути вода не сталкивалась с препятствиями. Кроме того, стоки не должны попадать на высаженные на участке растения, а также на тротуар.

www.syl.ru
