Домашнее отопление своими руками: как сделать?

Как правило, отопление многоэтажного дома осуществляется за счет централизованной отопительной системы и владельцы квартир в таких домах зависят от коммунальной службы. Жители же собственных домов обеспечивают домашнее отопление своими руками или приглашают специалистов.

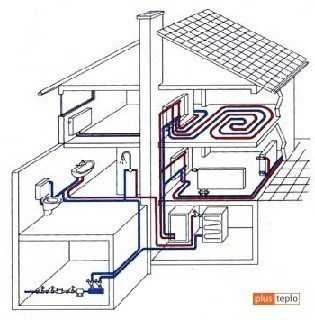

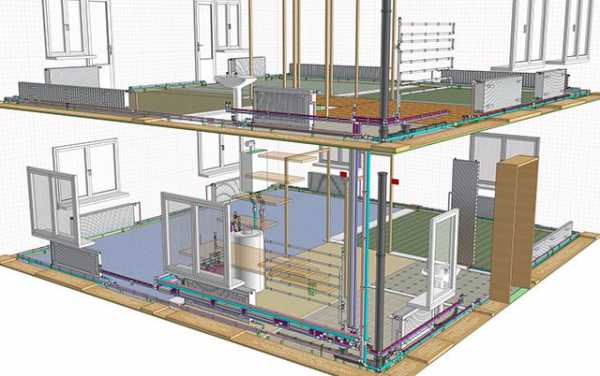

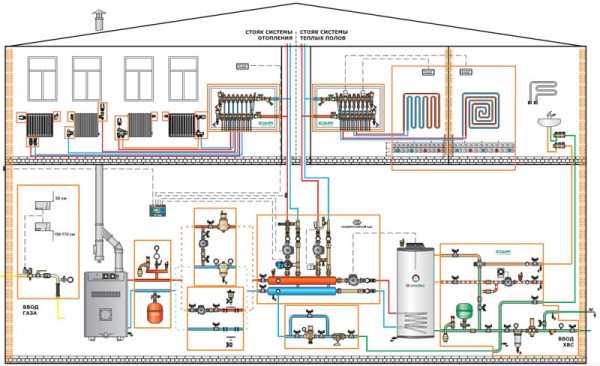

Схема домашнего отопления.

Виды отопительных систем

Отопление для дома подразделяется на несколько основных видов, каждый из которых имеет плюсы и минусы:

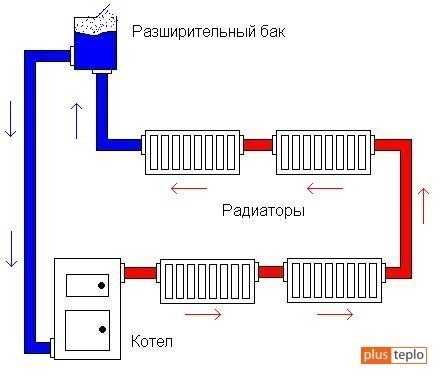

Схема водяного отопления.

1. Водяное отопление основано на принципе нагревания теплоносителя (воды, антифриза или другой жидкости), поступающего в котел (дровяной, газовый, электрический) с последующей отдачей тепла во время движения по трубам. Основной недостаток водяной отопительной системы дома заключается в большой вероятности протекания, во избежание которых нужно проводить профилактические осмотры.
2. Дровяное отопление — самая давняя система, имеющая несколько главных недостатков. Прежде всего тепловые массы распределяются неравномерно, и для долговременного тепла требуется стабильное поддержание огня.
3. Воздушная система отопления предусматривает использование теплогенератора, функционирующего на жидком топливе. Принцип его действия заключается в теплоотдаче конвекторами через воздуховоды. При этом остывший воздух вытесняется и возвращается обратно. Достоинством такой системы считают скорость нагревания дома. Минусы тоже есть — это необходимость сложных расчетов, включающих увлажнение и кондиционирование воздуха.
4.  Электрическая система отопления включает инфракрасное отопление либо ПЛЭН. Данная отопительная система основана на использовании электроконвекторов и теплого пола. Поскольку теплоотдача осуществляется за счет электричества, то вероятны большие энергозатраты.

Наиболее подробно рассмотрим водяное отопление.

Вернуться к оглавлению

Как сделать водяную систему отопления своими руками

Если не пользоваться водяным отоплением в морозы, то в системе замерзает вода и трубы с батареями начинают лопаться.

Водяное отопление относится к наиболее популярным отопительным системам в доме. В качестве теплоносителя выступает вода, циркулирующая по трубопроводам замкнутого типа. Принцип работы с естественной циркуляцией основан на нагревании жидкости в котле с дальнейшей теплоотдачей отопительным приборам (радиаторам, трубам и др.). К недочетам данной системы можно отнести подверженность коррозии, трескание, длительность нагревания дома, регулярная очистка от пыли радиаторов, большая вероятность разрыва трубы при неиспользовании в холодное время года, некоторые требования к качеству жидкости. Водяное отопление дома бывает с естественной или принудительной циркуляцией, в закрытой или открытой системах, с верхней или нижней разводкой трубопроводов. Также система бывает однотрубная и двухтрубная:

• с естественной циркуляцией, когда вода циркулирует по трубам благодаря разнице плотности холодной и горячей вод;

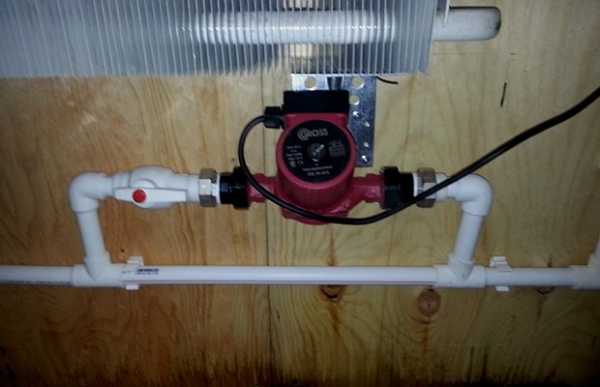

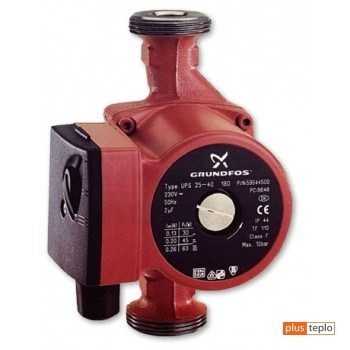

• с принудительной циркуляцией, где циркуляция теплоносителя осуществляется с помощью насоса.

Отопление с естественной циркуляцией считается простейшим, а потому и распространенным типом.

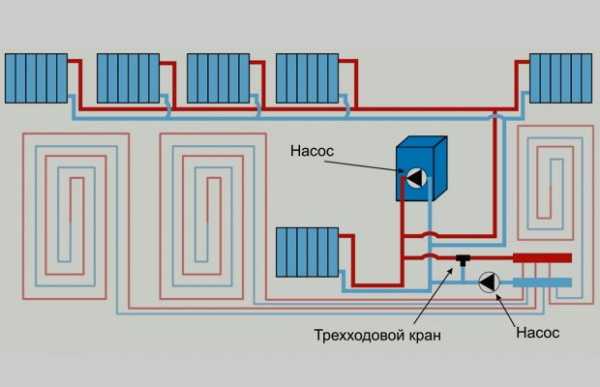

1 — подающая магистраль, 2 — нагревательный прибор, 3 — трехходовой кран, 4 — выпуск воздуха, 5 — регулирующий кран, 6 — обратная магистраль.

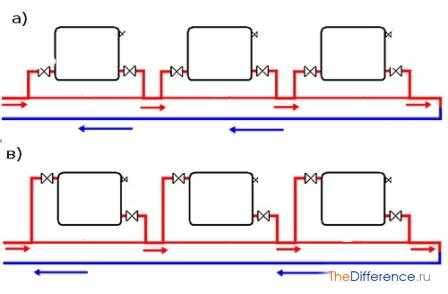

С целью планировки сооружения системы нужно учесть тип разводки, которая бывает:

• однотрубная — используется в редких случаях, поскольку имеет всего одну трубу, в радиаторах температура воды различна;
• двухтрубная — наиболее оптимальный вид. Имеет две отдельные трубы для подачи горячей воды и еще два отдельных стояка для вывода охлажденной жидкости. На сегодняшний день более приемлема двухтрубная система отопления.

Двухтрубная система применяется для небольшого дома с разноэтажными элементами. Однотрубная система используется в многоэтажных домах, бесчердачных зданиях. В пристройках к главному сооружению прилагается однотрубная или двухтрубная системы.

Требуемые материалы:

• котел;
• печка;
• расширительный бак;
• прокладочные трубы;

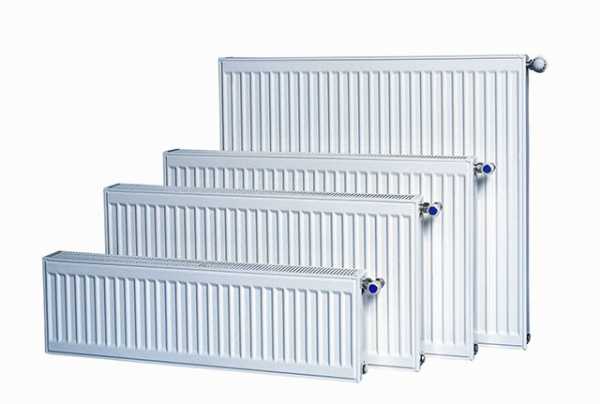

• радиатор;
• фурнитура (краны, вентили, терморегуляторы).

Водяные отопительные системы с естественной циркуляцией предполагают, помимо давления, образование сопротивления на фоне трения воды с трубами.

При планировании водяной системы отопления дома нужно определиться с видом водонагревателя, количеством и видом обогревателей, диаметром и материалом труб и др., также подготовить помещение для монтажа.

Этапы монтирования:

1. Установка котла. Отопительный котел необходимо обвязывать трубами из металла. Полипропиленовые и металлопластиковые трубы можно применять только на некотором расстоянии от него.
2. Разводка труб включает вывод трубы до предполагаемого расположения радиатора. В некоторых случаях двухтрубная система располагается под потолочной поверхностью.

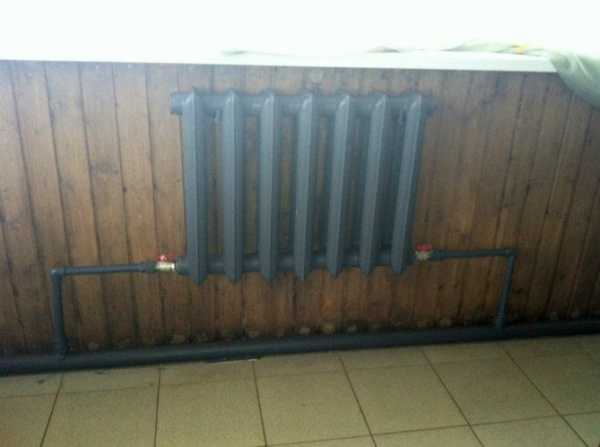

3. Установка радиатора.
4. Соединение вводов и выводов.
5. Оснащение каждого радиатора кранами с целью устранения воздуха.
6.  Установка в котел фильтра и насоса.
7.  Замыкание контура в котле.
8.  Опрессовка и пусконаладка системы.

Для предотвращения препятствий, возникающих в напольных трубопроводах, устанавливается двухтрубная система над радиаторами. Благодаря отоплению с естественной циркуляцией, отопительная система не зависит от электроэнергии, долговечна, проста в использовании и способна контролировать уровень температуры. К недочетам естественной циркуляции относится вероятность замерзания теплоносителя, дороговизна приобретения широких трубопроводов, долговременное нагревание дома.

Вернуться к оглавлению

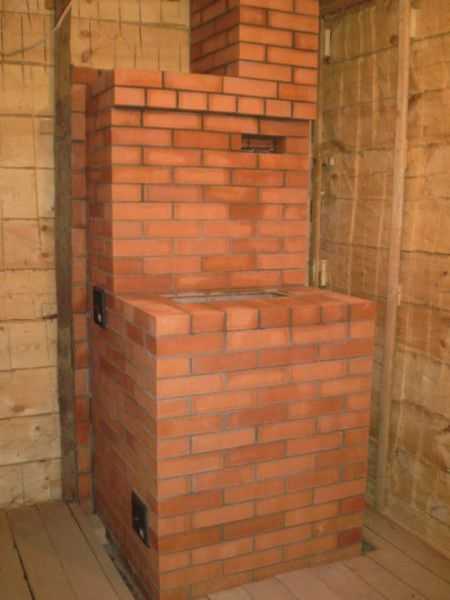

Дровяное отопление своими руками

Несмотря на многовариантность систем отопления, на сегодняшний день отопление при помощи печи или каминов остается актуальным.

Список нужных материалов:

• кирпич;
• глина;
• песок;
• трубы;
• заслонки.

Инструменты:

• кирка и молоток;
• мастерок и затирка;
• строительный уровень и угольник.

Для сооружения печи необходимо сначала возвести фундамент, проложить гидроизоляцию. Далее выкладываем непосредственно саму печь, при этом необходимо обеспечить плавность и округлость углов и поворотов печи. Устанавливаем заслонки и дымоход, наверху которого оборудуется выдра.

Вернуться к оглавлению

Газовое отопление

Устройство газовой котельной.

В данной отопительной системе применяется горючие газы, а обогревательные элементы располагаются внутри помещения.

Газовая система бывает открытой или закрытой, одно- и многоконтурной. Одноконтурная создана для обогрева помещения, где горячая вода подается благодаря подключению бойлера. Многоконтурная система функционирует с целью отопления и снабжения горячей воды, подразделяются на проточные и смонтированные бойлером.

Прежде чем приступить к монтажу газовой системы своими руками, нужно учесть мощности котла и циркуляционных насосов, характеристики радиаторов.

Пошаговая инструкция монтажа газового отопления:

1. Монтаж котельного оборудования. В случае если котел снабжен закрытой камерой сгорания, оборудование дымохода не требуется, поскольку он имеет дополнительную принудительную тягу, с чьей помощью устраняются продукты горения. В противном случае необходима организация дымохода. Места контактирования трубы с элементами помещения нужно обшить огнестойким материалом. Напольные котлы ставят на пол помещения на бетонную или цементную подставку. Настенные котлы вешают на стену, приняв меры безопасности.
2. Установка магистралей, стояков,
3. Сборка регулирующей автоматики и аппаратуры,
4. Подключение котла к газооснащению и отоплению.
5. Присоединение котла к трубопроводам.
6. Пусконаладочные работы.

Использование природного газа в качестве топлива — экономичный и доступный вариант отопления. Эффективность теплоотдачи зависит от выбора газового котла. Для отопления своего дома вполне сгодится одноконтурный газовый котел мощностью не более 1700 киловатт с атмосферным типом горелки.

Список нужных материалов для отопления своими руками:

• котел;
• главный коллектор;
• циркуляционный насос;
• расширительный и топливный баки;
• бойлер для нагретой жидкости;
• отопительный трубопровод;
• дымоход.

К положительным сторонам газового отопления относят быстроту обогрева, высокий КПД и автоматизацию, энергонезависимость, доступность.

Вернуться к оглавлению

Электрическое отопление

Данный вид системы отопления своими руками становится все более популярным ввиду простоты монтажа.

Виды электроотопления дома:

1. Централизованное жидкостное, включающее котел, создающий тепло, и радиаторы, принимающее тепло посредством теплоносителя.
2. Автономное жидкостное отопление не имеет труб, нагреватель содержится внутри радиатора.
3. Электрообогреватели — электрокамины, инфракрасные нагреватели, УФО. Тепло образуется в виде излучения, воздух прогревается через нагрев элементов помещения.
4. Электрические обогреватели встроенной конструкции — теплый пол.
5. Обогреватели из токопроводящей бумаги. Принцип действия основан на фиксировании фольгированных электродов на углеволокнистый лист и дальнейшем подключении к сети. Данный вид нагревателя монтируют в любое удобное место, включая стены дома. Недостаток их — высокая цена, недолговечность при контакте с водой. Основной недочет электрических обогревателей — высокая энергоемкость.

Как выяснилось, каждая система отопления обладает своими преимуществами и недочетами. Выбирая ту или иную отопительную систему, нужно полагаться на характеристики их видов в каждом конкретном случае.

1poteply.ru

Как сделать отопление в частном доме своими руками

Всего лишь несколько десятилетий назад единственным видом отопления домов было печное, что объяснялось дешевизной твердого топлива и отсутствием доступа к другим источникам энергии. За относительно короткое время системы отопления развились очень сильно и появилось столько их разновидностей, что у хозяина дома могут быть муки выбора именно того варианта, который подойдет ему наилучшим образом. В этой статье мы постараемся пошагово разобраться с тем, как сделать отопление в частном доме, так как этот вопрос неизбежно встает и при строительстве, и при реконструкции.

Как сделать отопление в частном доме

Содержание статьи

Виды источников энергии и факторы, определяющие их выбор

Главным фактором, влияющим на правильный выбор системы отопления – это наличие рядом доступного топлива или источника энергии, которая в дальнейшем будет преобразовываться в нужное нам тепло. Что же используется человечеством в настоящее время.

Твердое топливо

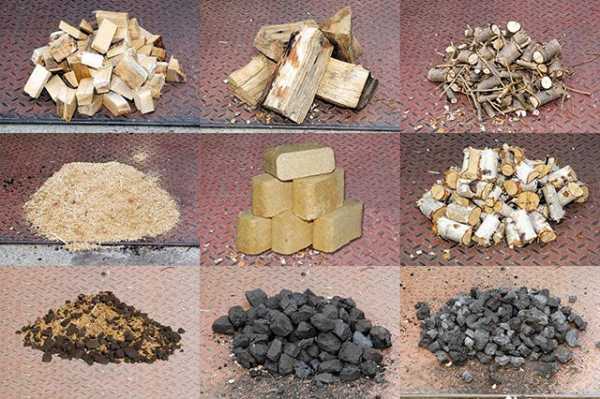

Виды твердого топлива

Твердое топливо издревле используется человеком в качестве источника энергии. Им могут быть:

• Дрова или любой вид древесины, в том числе отходы древесного производства. Это наиболее давно используемый вид топлива, который не потерял актуальность до сих пор. В эту же категорию можно отнести и современные его виды: пеллеты или топливные брикеты (евродрова), — для производства которых применяют высушенные и спрессованные древесные отходы. Благодаря низкому содержанию влаги в этих изделиях, производители заверяют, что их теплотворная способность в 2—3 раза выше, чем традиционных дров.
• Каменный уголь дает при сгорании больше тепла чем дрова, но он образует значительное количество шлака, который требует периодической чистки и удаления. Для возгорания угля потребуется все то же древесное топливо.
• Торф в чистом виде для топлива уже не используется, поэтому производители предлагают так называемые торфяные брикеты, где исходное сырье тщательно высушивают, а затем прессуют в удобную для транспортировки и хранения форму. Естественно, что теплотворная способность таких брикетов значительно выше, чем природного торфа.

Твердое топливо продолжает успешно применяться для отопления домов

Камины и печи

Самыми первыми источниками тепловой энергии были обычные костры, а потом уже появились камины и печи, где над сгоранием твердого топлива уже имеется хоть какой-то контроль. И этот вид отопления еще рано отправлять на «свалку истории». Если речь идет о частном доме, где люди появляются периодически, а не постоянно проживают (например, дача), то камин или печь будут идеальным вариантом. Мастера-умельцы разработали множество замечательных проектов, в которых камин и печь совмещены. В таких домах хозяева с такими печами могут одновременно любоваться открытым пламенем, обогревать помещения и готовить пищу.

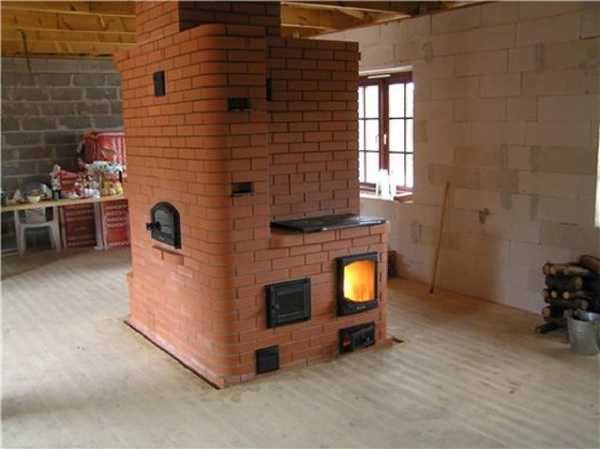

Печь совмещенная с камином — отличный вариант отопления дачного дома

Подробную информацию, как сложить печь из кирпича читайте в статье на нашем сайте.

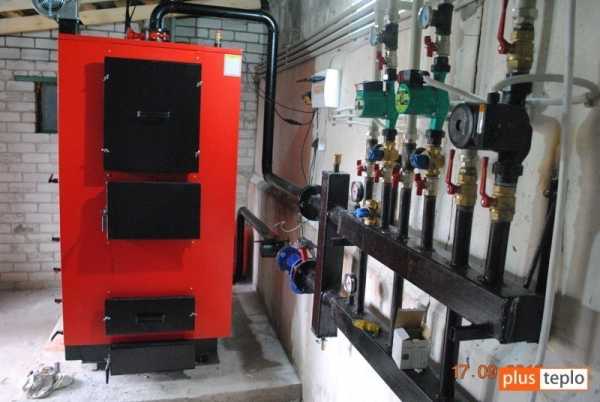

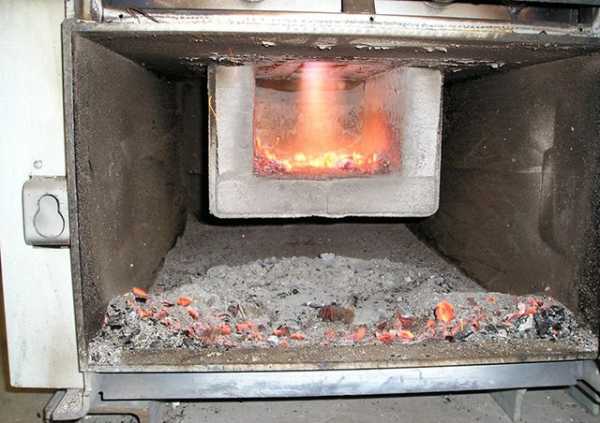

Твердотопливные котлы

Для того чтобы передать энергию теплоносителю, в качестве которого чаще всего выступает вода, существуют специальные твердотопливные котлы, они в течение долгого времени были незаслуженно задвинуты на второй план, благодаря победному шествию газовых котлов. Но в последнее время, на фоне постоянного удорожания основных энергоносителей: электричества, газа и различных видов жидкого топлива, — они обретают второе рождение. Перечислим основные достоинства твердотопливных котлов:

• Твердотопливные котлы имеют наиболее низкую стоимость вырабатываемой тепловой энергии: один киловатт энергии, произведенной ими в 4 раза дешевле, чем при сжигании природного газа, не менее чем 8 раз дешевле, чем при сжигании дизтоплива и в 17 раз дешевле, чем тепло, вырабатываемое электрическим котлом.
• Большинство современных твердотопливных котлов не требуют подключения к электричеству, их автоматика энергонезависима. Поэтому их выгодно эксплуатировать там, где нет газоснабжения, имеются частые перебои или отсутствует электроснабжение. Следует отметить, что для полной автономности с твердотопливным котлом, следует проектировать систему отопления с естественной циркуляцией и открытым расширительным бачком.
• Современные модели пиролизных котлов длительного горения практически «всеядны» — принимают любой вид твердого топлива, в том числе и различные горючие отходы. Они требуют всего один-два раза в сутки чистки и закладки. Благодаря созданным в них условиям, сгорание топлива происходит наиболее полно, поэтому и золы и шлаков в них намного меньше.

Пиролизные котлы максимально используют энергию сгорания твердого топлива

Но, твердотопливные котлы не безупречны, поэтому имеют ряд недостатков:

• Даже при наличии «продвинутой» автоматики, такой вид котлов требует обязательного участия человека для чистки и закладки новой порции топлива. Частично лишены этого недостатка пеллетные котлы, в котором подача из бункера в камеру сгорания происходит автоматически, но и они требуют периодической чистки, да и стоимость пеллет пока «кусается».
• Твердотопливные котлы имеют большие габариты и требуют отдельного помещения для себя и для запаса топлива, а также дымохода, способного выдержать высокие температуры.
• Эти виды котлов имеют очень большую тепловую инерционность и могут генерировать избыточное для отопления тепло, поэтому желательно их оборудовать водяным теплоаккумулятором, а это сильно сказывается на общей стоимости системы отопления.

Тем не менее твердотопливные котлы еще очень долго будут использоваться человечеством, так как они работают на возобновляемых видах топлива, чего нельзя сказать об углеводородах, запасы которых истощаются и цены на них постоянно растут. В частных домах их использование оправдано только лишь там, где отсутствует газоснабжение либо имеется источник твердого топлива по очень низкой цене.

Жидкое топливо и жидкотопливные котлы

Большинство жидкотопливных котлов работает на дизельном топливе (солярке), реже на мазуте. Их применение оправдано лишь в том случае, когда нет доступа ни к природному газу, ни к твердому топливу. Без электроэнергии, однако, они не работают. Достоинствами жидкотопливных котлов являются:

• Для установки такого котла не нужно получать специальных разрешений (как с газовыми котлами).
• Жидкотопливные котлы имеют высокий КПД.
• Большинство моделей имеет высокую мощность, что позволяет отопить большие по площади дома или группу строений.
• Жидкотопливные котлы легко поддаются регулировке.
• Некоторые модели могут трансформироваться в газовые котлы путем замены горелки.
• Тепло, генерируемое жидкотопливным котлом, обходится гораздо дешевле, чем электрическим.

Современный жидкотопливный котел может стать украшением интерьера

Недостатки жидкотопливных котлов:

• Такие котлы энергозависимы, для работы горелки требуется электроэнергия. При перебоях в ее подаче требуется ручной запуск котла.
• Для установки котла требуется специальное отдельное помещение с хорошей вытяжкой.
• Для хранения запасов топлива требуется большая емкость, причем необходимо предусмотреть электроподогрев дизельного топлива в зимнее время.
• Жидкотопливные котлы очень шумные из-за работы вентиляторной горелки.
• Тепло, производимое такими котлами, значительно дороже, чем производимое газовыми или твердотопливными.

Исходя из всего вышесказанного, можно заключить, что жидкотопливные котлы выгодно устанавливать для обогрева частных домов большой площади, которые в перспективе, с подводом магистралей, будут переведены на газ.

Отопление при помощи электрической энергии

Передавать и использовать электрическую энергию, безусловно, удобнее всего. И преобразование в тепло осуществляется проще всего, и управлять процессом нагрева тоже легко. Почему же ее не используют так, как этого хотелось бы? Прежде всего, стоит узнать каким образом может использоваться электрическая энергия для отопления?

Прямые способы отопления электричеством

В этом способе передача тепла в помещения происходит без «посредника» — теплоносителя, а напрямую. Реализация такого электрического отопления может происходить разными путями:

• Обогрев при помощи масляных радиаторов. Эти приборы известны большинству и представляют собой нагревательный ТЭН, помещенный внутрь металлического радиатора с минеральным маслом, которое, разогреваясь, передает тепло корпусу прибора, а тот уже в окружающее помещение. У электрических масляных обогревателей тепло передается как конвекционным путем, так и излучением. Они обладают определенной тепловой инерционностью, свойственной классическим чугунным радиаторам, просты в установке, однако, этот вид отопительных приборов дороже, чем конвекторы.
• Отопление при помощи электрических конвекторов реализуется проще, чем масляными радиаторами. В таких приборах ТЭН помещен в керамическую оболочку и герметично впаян в корпус из стали или алюминия, имеющий ребристую форму. При нагреве тепло распределяется по конвектору, холодный воздух поступает снизу и, проходя через ребра, нагревается и поднимается наверх, то есть происходит конвекция. Нагретый воздух уже передает тепло строительным конструкциям и окружающим предметам. Доля излучения в таких приборах составляет примерно 10%.

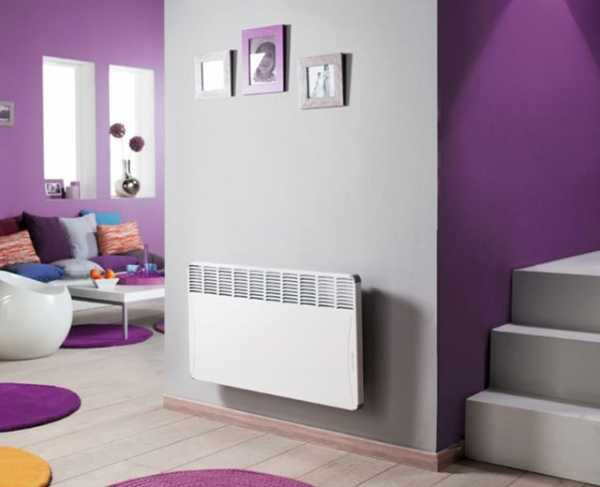

Отопление при помощи электрических конвекторов очень легко реализуется

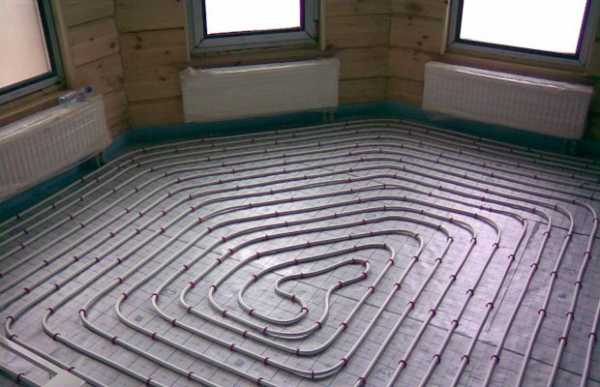

• Отопление при помощи электрических теплых полов очень хорошо себя зарекомендовало как вспомогательное в частных домах и квартирах, но вполне может использоваться и как основное – лишь бы хватило выделенной мощности. Реализуется такое отопление при помощи нагревательных кабелей или инфракрасных пленок, которые скрывают либо в стяжке пола, либо под напольными покрытиями. Это один из самых комфортных видов электрического отопления.
• Отопление при помощи инфракрасных излучателей – один из самых современных видов электрического отопления. Главные элементы – излучатели, могут монтироваться на потолок, стены, пол. Они могут быт как стационарными, так и передвижными. Преобразование электрической энергии в инфракрасные лучи происходит при помощи кварцевых излучателей, что позволяет получить очень высокую долю инфракрасного излучения. Особенностью таких излучателей является то, что они обогревают только те предметы, которые находятся в зоне их действия. Это позволяет создавать зоны с различным температурным режимом.

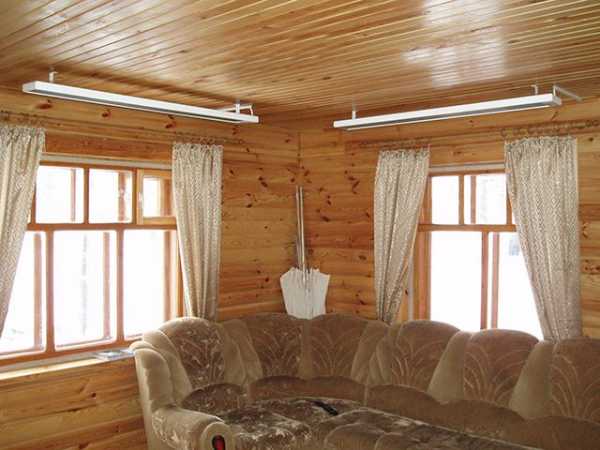

Потолочные инфракрасные излучатели

• Отопление в частных домах при помощи тепловентиляторов хорошо себя зарекомендовало, но не как стационарное, а как помощь основному. Например, в самые холодные дни основная система отопления не справляется со своей функцией или нужно быстро прогреть помещение дачного домика в зимнее время, пока инерционные водяные радиаторы выйдут на свой штатный режим.

Прямой способ отопления электричеством наиболее прост в исполнении, так как для его реализации требуется только закрепить тепловые приборы и провести к ним проводку, при необходимости установить терморегуляторы и контроллеры. Повсеместное использование этого способа отопления ограничивается, прежде всего, высокой стоимостью электроэнергии, ограничением выделенных мощностей на один дом, а также и недешевым оборудованием.

Электрическое водяное отопление

Этот вид отопления можно назвать косвенным, так как тепло передается вначале от ТЭНов теплоносителю – воде, а уже потом вода распределяется при помощи трубопроводов по помещениям и отдает свое тепло через обычные радиаторы отопления. Сердцем такой системы являются электрические котлы, которые могут быть нескольких типов:

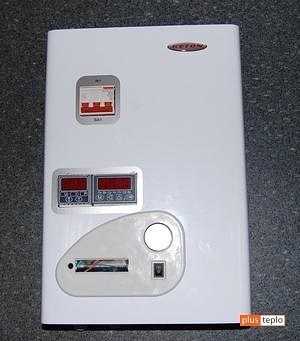

• Электрические котлы с ТЭНами (трубчатыми электронагревателями), которые применяются и в стиральных машинах, и в электрочайниках. Достоинствами таких котлов является их простота, что выгодно сказывается на цене. Основной недостаток – неизбежное образование накипи, что сильно со временем уменьшает теплоотдачу.
• Электродные котлы в качестве нагревателя используют собственно саму воду, которая при пропускании через нее электрического тока подвергается процессу электролиза с большим выделением тепла. Такие котлы имеют компактные размеры, накипь в них не образуется, но для их эксплуатации требуется подготовка воды и периодическая замена электродов.
• Индукционные котлы используют для нагрева воды явление электромагнитной индукции. В герметичной катушке генерируется переменное магнитное поле высокой частоты, под его воздействием в сердечнике и корпусе котла генерируются токи Фуко, разогревающие металл. Тепло передается циркулирующему теплоносителю – воде. Такие котлы надежны, имеют высокий КПД, но и цена на них больше, чем на ТЭНовые и электродные.

Обобщая все положительные характеристики водяных электрических котлов, можно отметить их преимущества:

• Электрические котлы имеют небольшие размеры и могут быть установлены в любом удобном месте частного дома.

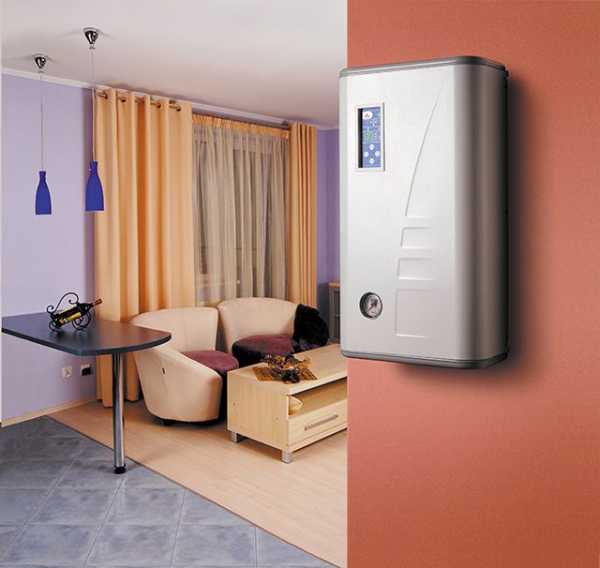

Кроме маленьких размеров электрические котлы могут иметь привлекательный дизайн

• Они имеют высокий КПД, бесшумны в работе, не выделяют никаких вредных веществ, не требуют дымоходов.
• Электрические котлы безопасны в эксплуатации.
• Они могут встраиваться в существующую систему отопления с газовыми или твердотопливными котлами в качестве резерва, вспомогательного элемента или предотвращения замерзания теплоносителя в зимнее время.
• Электрические котлы легко поддаются регулировке и техническому обслуживанию.

Главным фактором, который, к сожалению, ограничивает их широкое и повсеместное применение является более высокая цена на электроэнергию по сравнению с газом или твердым топливом. Большая часть электричества в мире производится путем сжигания углеводородов, поэтому эта самая удобная в использовании энергия пока проигрывает им по экономическим показателям.

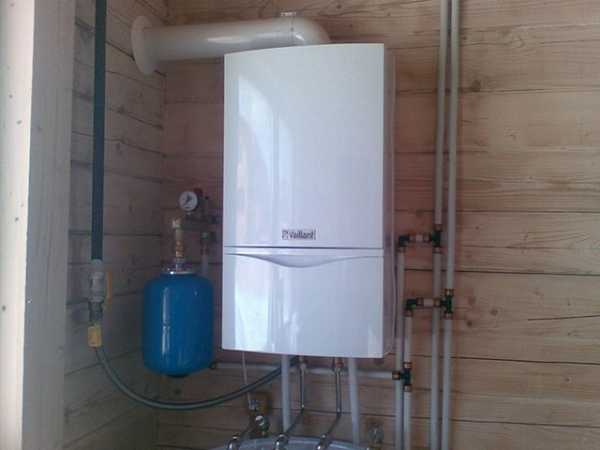

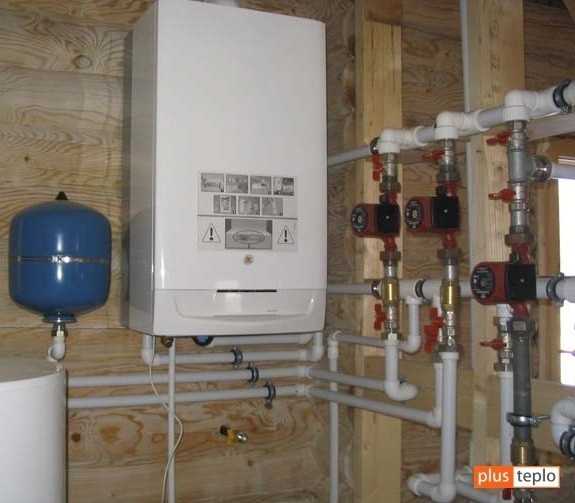

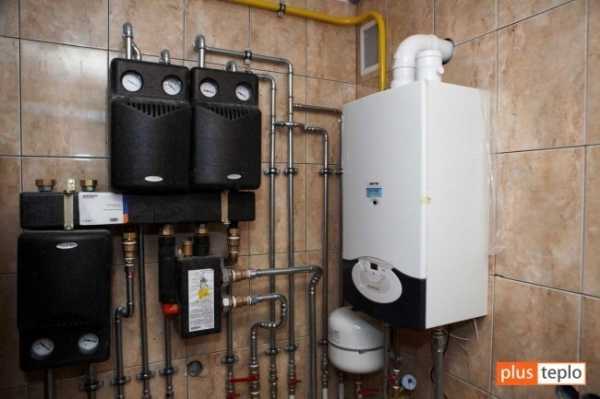

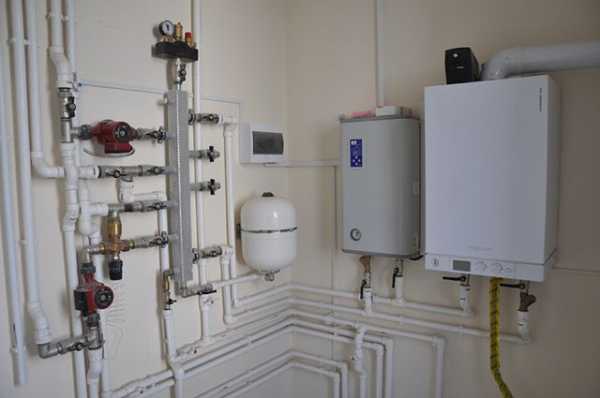

Отопление газовыми котлами

В настоящий момент, отопление частного дома газовыми котлами является наиболее выгодным и перспективным, причем эта тенденция будет сохраняться еще не одно десятилетие. Почему же выгодно иметь в качестве «сердца» отопительной системы именно газовый котел?

• Газ при сгорании обладает очень большой теплотворной способностью, расходы на газовое отопление одни из самых низких.
• Газовые котлы некоторых моделей могут работать при отсутствии электроснабжения, поэтому могут быть включены в полностью автономную систему отопления.
• Для современных настенных газовых котлов с закрытой камерой сгорания (турбокотлы) не требуется отдельного помещения, они могут стать красивой частью интерьера кухни.

Современные турбокотлы не требуют классического дымохода

• В газовых двухконтурных котлах эффективно реализуется функция подогрева воды.
• Газовые котлы имеют высокий КПД, в них легко регулируется мощность, они поддаются процессу автоматизации системы отопления, дистанционному контролю (даже через интернет или GSM—модуль).
• Современные газовые котлы не создают при работе большого шума, за исключением моделей с вентиляторной горелкой.
• Все современные сертифицированные котлы оснащены многоуровневой системой безопасности, минимизирующей вероятность утечки газа и перегрева теплоносителя.
• При сгорании газа не образуется шлаков и сажи, поэтому в течение длительного времени котлы не требуют вмешательства человека.

При всей экономической выгоде и привлекательности газового отопления существуют и подводные камни, которые следует учитывать:

• Работы по подведению магистрального газа и подключению газового котла требуют обязательного проектирования, оформление пакета разрешительных документов, что связано с очень большими финансовыми затратами, они занимают продолжительное время.
• Установку и пусконаладочные работы газового котла запрещено производить самостоятельно.

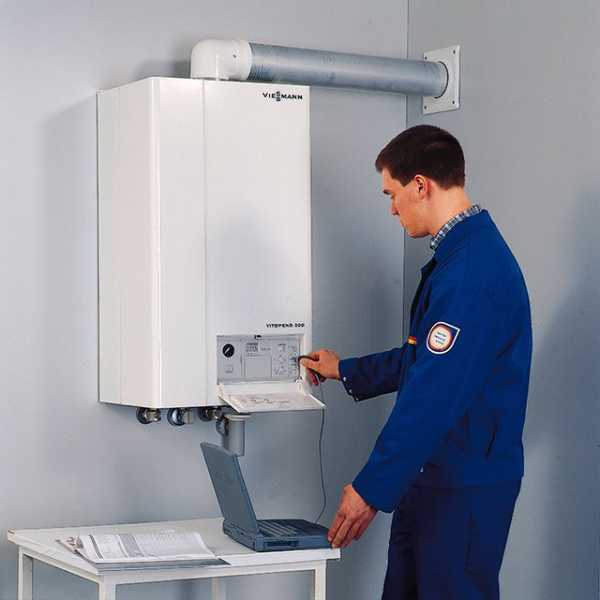

Работы по установке, подключению и регулировке газовых котлов выполняются только квалифицированными специалистами

• Газовые котлы – сложное и взрывоопасное оборудование, требующее периодического контроля и технического обслуживания только уполномоченными на это организациями. Причем это требование обязательное и это связано с дополнительными расходами.
• Газовые котлы большой мощности (от 50 кВт) работают только с дымоходами и требуют отдельного помещения, отвечающего определенным нормам по площади, объему, вентиляции.
• Современные газовые котлы, работающие в системах с принудительной циркуляции теплоносителя, требуют подключения к электрической сети.

Бывает, что потребитель решает оборудовать систему отопления своего дома газовым котлом, но с питанием не от магистрального, а от сжиженного газа. Такой подход вполне оправдан тогда, когда планируется в перспективе переход на магистральный газ, для этого в котле меняются горелки и корректируются настройки. Постоянно отапливаться от баллонов со сжиженным газом крайне неудобно, особенно в больших домах, а сооружение газового хранилища – газгольдера, — мероприятие крайне хлопотное и затратное.

Поэтому прежде чем делать выбор в пользу газовых котлов, следует учесть все вышеописанные факторы и оценить предстоящие расходы. И, возможно, на эти деньги можно будет купить такой запас твердого топлива, которого хватит на несколько десятков лет. И такое бывает!

Альтернативные способы отопления частного дома

Существуют способы отопления частных домов, которые позволяют отказаться от сжигания газа, жидкого или твердого топлива, использования дорогой электрической энергии. Это одно из самых перспективных направлений, которое бурно развивается в развитых странах. Речь идет об использовании солнечной и геотермальной энергии.

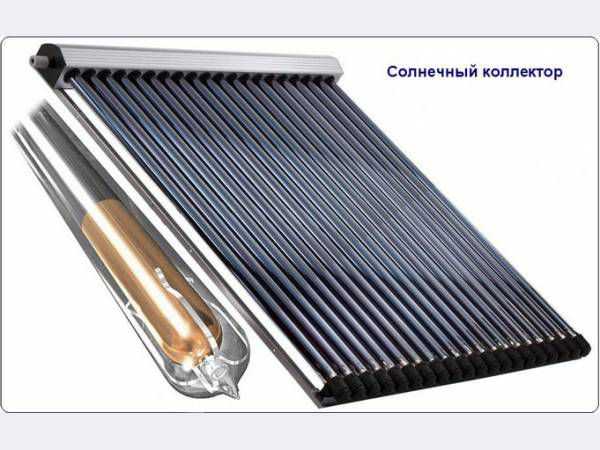

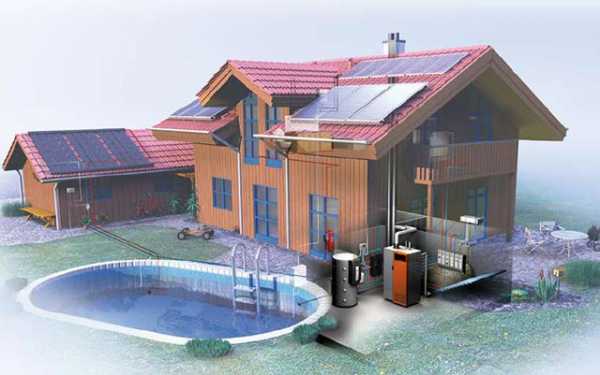

Использование солнечных коллекторов

Идея использования энергии Солнца для целей отопления и нагрева воды давно нашла свою реализацию в развитых странах. Например, в Израиле 3% от всей произведенной энергии в стране вносят солнечные коллекторы, что позволяет экономить более двух миллионов баррелей нефти в год. В Китае, суммарная мощность солнечных коллекторов превышает все атомные станции России вместе взятые. И таких примеров еще очень много.

Солнечные коллекторы могут интегрироваться в систему отопления современного дома

В условиях России солнечные коллекторы не смогут полностью обеспечить систему отопления зимой необходимым теплом, но внести свой существенный вклад, экономя энергоресурсы, смогут. Использование солнечной энергии дает владельцу частного дома неоспоримые преимущества:

• В летнее время солнечные коллекторы могут полностью обеспечить частный дом горячей водой.
• В зимнее время солнечные коллекторы способны в условиях России сэкономить 30–50% расходов на отопление.
• Для установки и эксплуатации коллекторов не требуется разрешение.

Однако применение солнечных коллекторов связано с определенными трудностями:

• Высокая стоимость оборудования и монтажа.
• Отсутствие достаточного количества классных специалистов.
• Солнечные коллекторы работают только в солнечные дни, поэтому потребуется емкость-теплоаккумулятор, чтобы накопленной энергией можно было воспользоваться и в ночное время.

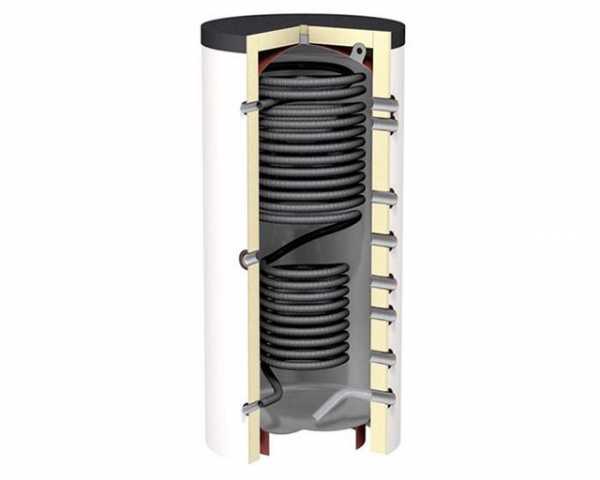

Емкость-теплоаккумулятор позволяет накопить тепло для дальнейшего использования

• В летнее время коллекторы могут войти в режим стагнации, когда собранное ими тепло просто некуда будет девать. Даже емкости теплоаккумулятора может не хватить. Лучший способ сброса излишнего тепла – подогрев воды в бассейне.

При нынешних ценах на оборудование и энергоносители, отсутствие государственной поддержки повсеместного внедрения солнечных коллекторов для целей отопления и подогрева воды, их использование будет чаще всего нецелесообразно. Правда, в летнее время самодельные солнечные коллекторы замечательно греют воду в душевых, а самодельные воздушные коллекторы из алюминиевых банок греют помещения в зимние солнечные дни.

Подробную информацию, о том как сделать солнечный коллектор можете прочитать в соответствующем разделе на нашем сайте.

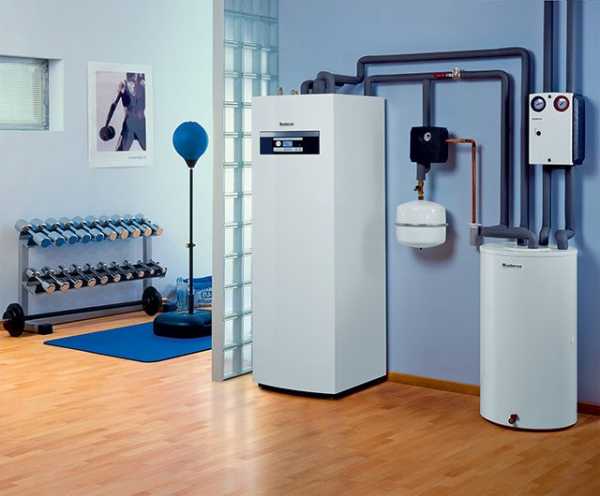

Использование тепловых насосов

Одно из перспективных направлений альтернативных источников энергии – это тепловые насосы. Эти агрегаты «выкачивают» тепло из окружающей среды, из любого объекта, который имеет температуру хотя бы 1 градус Цельсия. Такими объектами может быть грунт, водоем или скважины в земле, где температура неизменна. Можно сказать, что тепловой насос – это холодильник, только включенный наоборот. Испаритель, который забирает тепло, проложен в грунте или водоеме, а конденсатор, отдающий тепло, находится внутри дома. Кстати, тепловые насосы внешне очень похожи на холодильники.

Тепловые насосы с каждым годом все больше появляются в современных домах

В мире уже накоплен немалый опыт использования тепловых насосов, что позволяет сказать о преимуществах такого способа отопления:

• Тепловые насосы – самый экологичный и безопасный способ получения энергии из окружающей среды, использующий полностью возобновляемые природные источники.
• В летнее время эти агрегаты могут использоваться для кондиционирования – сбрасывая избыточное тепло из дома во внешнюю среду.
• Тепловые насосы работают бесшумно, для них не требуется отдельных помещений, дымоходов, запасов топлива.

Главным и, пожалуй, единственным недостатком, определяющим малое использование тепловых насосов на территории бывшего СССР – это высокая стоимость оборудования и монтажа, которая может не окупиться за весь срок службы этих агрегатов. Пока затраты на установку и эксплуатацию тепловых насосов не сравняются с газовыми котлами, говорить об их широком внедрении преждевременно. Это когда-нибудь произойдет, но когда  неизвестно, так как газовое лобби в России еще достаточно сильное.

Расчет и проектирование системы отопления частного дома

После того как хозяин частного дома определился с тем, какой вид топлива он будет использовать, необходимо выбрать именно ту систему отопления, которая будет предпочтительна него. Что при этом надо учесть?

• Если в месте расположения дома очень часто происходит отключение или перебои с электроэнергией, то наиболее предпочтительны будут печи, камины, энергонезависимые твердотопливные или газовые котлы. Система отопления при этом должна быть с естественной циркуляцией теплоносителя. Если есть аварийный бензиновый или дизельный генератор, то можно проектировать более современную систему отопления.
• Если к дому подведена газовая магистраль, то однозначный выбор – это газовый котел с двухтрубной водяной системой отопления с принудительной циркуляцией. Эти системы отлично себя зарекомендовали, легко проектируются, монтируются, управляются и ремонтируются. Если подвод газа планируется в ближайшей перспективе, то можно первое время обойтись электрокотлом, его в дальнейшем лучше оставить в системе в качестве резервного.

Газовый и электрический котел могут быть частью одной системы отопления

• Лучшие результаты дает сочетание радиаторного отопления и теплых водяных полов. В маленьких помещениях можно обустроить электрические теплые полы. Теплые полы делают в санузлах, кухнях, коридорах, холлах, помещениях бассейнов, — там, где уложена плитка или керамогранит.
• В домах периодического появления, которые будут простаивать большую часть зимнего сезона лучше предусмотреть печь, камин или инфракрасные излучатели, — они быстро прогреют помещения при появлении хозяев. Теплоноситель системы отопления в таких домах может замерзнуть.

Рекомендуем ознакомиться с популярной технологией проектирования системы отопления — «Ленинградка«, которая позволит без особого труда сделать отопление в частном доме.

Проектирование системы отопления

Иногда хозяева частных домов пренебрегают проектированием системы отопления. И очень зря! Этот шаг обязательно должен быть выполнен, причем специалистами. Почему?

• Расчет и проектирование любой системы отопления начинается с оценки теплопотерь дома. Методика этих расчетов имеет довольно сложный алгоритм: необходимо пользоваться массой справочных данных, нормативными документами, учитывать климатический пояс, ориентацию дома по сторонам света и множество других исходных данных. Это под силу только специалисту.
• В случае необходимости проектировщики дадут свои рекомендации по утеплению всего дома либо «мостиков холода», что в дальнейшем сэкономит немалые средства.
• В расчетах, проведенных специалистами, будут даны рекомендации по приобретению конкретного отопительного оборудования и материалов в необходимом количестве, что позволит избежать избыточных затрат.
• Проект системы отопления включает подробные чертежи и аксонометрические схемы по установке каждого теплового прибора, диаметру трубопроводов и трассам их укладки, что позволит избежать ошибок монтажа.

Проекты систем отопления сейчас выполняются в специальных программах на компьютере

Существует упрощенная методика расчета мощности котла. Для этого принимают, что на каждые 10 м² помещения должно приходиться 1 КВт мощности котла плюс 10%. Например, площадь дома 180 м², следовательно котел должен иметь мощность 18 КВт+1,8 квт=19,8 КВт. Из выбранной модели выбирается такой, у которого мощность не меньше, например, 20 КВт. Эта методика работает примерно в 70% случаев, но в оставшихся 30% могут быть скрыты непредвиденные расходы на переделку.

Калькулятор расчета требуемой тепловой мощности

Можно подойти к расчету и несколько более сложным, но вместе с тем — весьма точным методом. Необходимо рассчитать потребность в тепловой энергии для каждого помещения, с учетом имеющихся особенностей, а затем просуммировать полученные значения.

Чтобы не допустить ошибки, рекомендуется составить небольшую табличку, например, такую:

Помещение	Площадь, м²	Внешние стены, количество, входят на:	Количество, тип и размеры окон	Наружные двери (на улицу или на балкон)	Результат расчетов, кВт
ИТОГО					22,4 кВт
1 этаж
Кухня	9	1, Юг	2, двойной стеклопакет, 1,1×0,9 м	1	1.31
Прихожая	5	1, Ю-З	—	1	0.68
Столовая	18	2, С, В	2, двойной стеклопакет, 1,4 × 1,0	нет	2.4
и так далее
2 этаж
Детская	…	…	…	…	….
Спальня 1	…	…	…	…	…
Спальня 2	…	…	…	…	…
и так далее

Потом, положив перед собой план дома и, при необходимости, проведя некоторые замеры рулеткой, можно быстро заполнить все требуемые значения. Останется лишь рассчитать потребную мощность для каждого помещения — это сделать совершенно несложно, если воспользоваться возможностями нашего калькулятора:

Перейти к расчётам



Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Укажите площадь помещения, м²

Количество внешних стен

однадветричетыре

Внешние стены смотрят на:

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 25 °С до — 35 °Сдо — 20 °Сдо — 15 °Сне ниже — 10 °С

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

«Соседство» по вертикали:

Для второго этажа — сверху холодный чердак или неотапливаемое и не утепленное помещениеДля второго этажа — сверху утепленные чердак или иное помещениеДля второго этажа — сверху отапливаемое помещениеПервый этаж с утепленным поломПервый этаж с холодным полом

Тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Количество окон в помещении

Высота окна, м

Ширина окна, м

Сумма значений по всем помещениям даст необходимую мощность котла.

Выбор радиаторов отопления

Для того чтобы потребитель не потерялся в современном многообразии радиаторов отопления, дадим несколько дельных советов:

• Для систем отопления с естественной циркуляцией лучший выбор – чугунные радиаторы. Они имеют превосходную коррозийную стойкость, малое сопротивление протоку теплоносителя. Из секций можно собрать радиатор любого размера, соответственно и мощности. Чугунные радиаторы имеют большие объем, массу и тепловую инерционность. Нагреваются они долго, но и остывают тоже. Они могут применяться и в закрытых системах с принудительной циркуляцией.

Современные чугунные радиаторы

• Для закрытых систем отопления с принудительной циркуляцией теплоносителя лучшим выбором будут стальные панельные радиаторы, которые можно подобрать из каталога производителя любого удобного размера и нужной теплоотдачей. Они имеют цельную конструкцию, исключающую протечки в местах соединений секций, привлекательный дизайн. Теплоотдача панельных радиаторов идет в основном через конвекцию. В открытых системах отопления их применять не следует, так как процесс коррозии очень быстро их выведет из строя.

Панельные радиаторы можно подобрать любого размера

• Биметаллические радиаторы можно применять как в открытых, так и закрытых системах отопления. Эти отопительные приборы имеют привлекательный внешний вид, высокую теплоотдачу. Нужный размер собирается из отдельных секций.
• Алюминиевые радиаторы внешне неотличимы с биметаллическими, но отличаются по конструкции. Циркуляция теплоносителя происходит в алюминиевых трубках внутри секции. Эти радиаторы очень критичны к качеству теплоносителя, их нельзя напрямую соединять с медными трубами. Радиатор необходимого размера и мощности собирается из отдельных секций. Их можно применять только в закрытых системах отопления.

Алюминиевые радиаторы отопления

Видео: выбор радиаторов отопления

Выбор труб для системы отопления

Еще совсем недавно не было никакой альтернативы стальным трубам в системе отопления, но времена изменились и на рынке появилось множество других труб, которые тоже можно применять для этих целей. Краткий обзор труб приведен в сводной таблице.

Исходя из представленных в таблице данных, можно сделать некоторые выводы:

•          Для систем с естественной циркуляцией теплоносителя предпочтительней всего

stroyday.ru

Водяное отопление частного дома своими руками – схемы и монтаж + видео

Водяное отопление частного дома – популярное, но довольно дорогостоящее удовольствие, ведь нужно купить трубы, радиаторы, котел и пр. Поэтому будем экономить на монтаже, и в этом вам поможет наша статья.

Почему водяной обогрев?

В качестве носителя выступает вода, а ее теплоемкость в 4000 раз больше, чем у воздуха, и относится она к наиболее дешевым и доступным ресурсам. Но есть, и не одна, ложка дегтя. Процесс монтажа к простым не отнесешь, а если планируете устанавливать газовый котел, то нужно соответствующее разрешение, план и т. д. Кроме того, проводить работы возможно только на этапе строительства. А если вам нужно организовать подогрев пола, то схема становится еще сложнее.

Подогрев пола частного дома

Еще такое отопление требует постоянного контроля. Если собрались оставить жилье на длительный период зимой, то носитель следует слить. Иначе при минусовой температуре он превратится в лед и попросту разорвет трубопровод. Все знают, что в воде содержатся различные примеси, способствующие коррозии металлических элементов, которые содержит любая система. А отложения солей на внутренней части труб препятствуют свободной течи и ухудшают теплоотдачу. И, наконец, если не установить специальный спусковой клапан, в системе могут возникнуть воздушные пробки. Они тоже значительно снижают эффективность.

Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

• большое количество труб;
• диаметр трубопровода должен обеспечить естественную циркуляцию;
• невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

Какой может быть разводка?

Мы уже знаем виды систем водяного отопления частных домов, но прежде чем рассматривать особенности монтажа своими руками, следует более подробно поговорить о схемах: обсудить, какие они бывают, в чем заключаются достоинства и недостатками каждого варианта. Разводка может быть верхней или нижней, горизонтальной и вертикальной, а также комбинированной.

Встречаются однотрубные системы, в которых отопительные приборы подключаются последовательно, и жидкость проходит каждый из них по очереди. Естественно, она постепенно охлаждается, и чтобы компенсировать эту разницу температур, следует в конце магистрали устанавливать резисторы с большим количеством секций. В двухтрубных системах приборы подключаются к стояку параллельно. Достоинства – быстрая регулировка температуры и более равномерный нагрев жилья. Для коллекторного расположения труб характерно наличие двух соединенных трубопроводов (подающего и обратного). В этом случае возможен полный контроль всех батарей.

Двухтрубная система отопления частного дома

Внимания заслуживает популярная в частных домах схема водяного отопления, включающая дополнительно обогрев пола, а делая монтаж такой системы своими руками, вы получаете очень ощутимую экономию. В этом случае радиаторы могут выступать в качестве основных обогревающих элементов либо дополнительных.

Если система теплого пола функционирует не во всем доме, а только на некоторых участках, то в каждом отдельном контуре необходимо установить термостатический клапан. Это устройство снижает температуру возвращающейся из системы жидкости. Термостатическая головка реагирует на температуру воды, и если она слишком горячая, то клапан перекрывается. Когда расположение теплого пола далеко от коллектора, следует отдавать предпочтение специальным клапанам. Их можно разместить в настенном боксе, а благодаря конструкционным особенностям их легко подключить. Также совместно устанавливается и клапан обезвоздушивания. Этот способ хорош, если площадь теплого пола не превышает 15 квадратов.

А вот когда дом отапливается в основном посредством пола с подогревом, а радиаторы выполняют лишь дополнительную роль, то система состоит из двух отдельных функционирующих узлов. Каждая подсистема должна оснащаться насосом. Чтобы снизить температуру теплоносителя под поверхностью пола, необходимо использовать трехходовой смесительный клапан. Это устройство еще и регулирует мощность обогрева. А за нагревом радиаторов следят установленные на них термостаты.

Монтаж и требования безопасности

В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

Как сделать водяное отопление частного дома своими руками — пошаговая схема

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Радиаторы делятся на стальные, чугунные, биметаллические и алюминиевые.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).

Оцените статью: Поделитесь с друзьями!

remoskop.ru

схемы и особенности монтажа водяного отопления дома своими руками

Качественная отопительная система — один из самых важных факторов комфортного жизнеобеспечения в домах. Сложно представить себе жильё, в котором отсутствуют обогревательные приборы. Ещё не так давно большинство жителей нашей страны использовали для обогрева домов дровяные печи. Естественно, что в наше время постоянного прогресса такая система стала неактуальной и её всё чаще заменяют более современным водяным отоплением, работающим на газе.

Водяное отопление в частном доме основано на принципе циркуляции теплоносителя по трубопроводу и отопительным радиаторам. При этом движение воды происходит от основного обогревательного элемента — котла по всем узлам системы, после чего остывший теплоноситель возвращается обратно в отопительный прибор для повторного нагрева. При этом схема обвязки отопления не так уж и сложна и поэтому под силу для самостоятельного воплощения. Но перед этим нужно ознакомиться с особенностями проведения монтажных работ.

Особенности монтажа водяной системы отопления

В первую очередь нужно понимать, что водяное отопление основано на законах физики — горячий теплоноситель поднимается, а остывшая вода стекает вниз. Проще говоря, теплоноситель будет циркулировать с большей интенсивностью при большей разнице температур жидкости, вытекающей из котла и водой, возвращающейся в прибор по трубам обратки. Оптимальным показателем является разница температуры 25° C. При этом для усиления такого эффекта используют определённые приёмы:

• котёл должен размещаться в нижней точке отопительной системы приблизительно на 2-м ниже труб и радиаторов;
• стояк, по которому циркулирует теплоноситель должен быть качественно утеплён;
• длина труб водяного отопления дома с естественным способом циркуляции не должна превышать 30-м;
• в одноэтажном доме схема отопления с естественной циркуляцией подразумевает размещение труб обратки под определённым углом;
• исходя из общей протяжности труб отопительной системы, подбирается их диаметр: чем длиннее трубопровод, тем больше его диаметр.

Если рассматривать двухэтажные постройки, то схема водяной системы отопления дома подразумевает установку наноса. В противном случае качественно обогреть верхний этаж, не получиться.

Выбор отопительного устройства

Систему водяного отопления можно воплотить с помощью газового котла, электрического аналога или твердотопливного устройства. При этом газовое оборудование считается самым практичным и удобным в эксплуатации. Если возможности провести газ в дом нет, то хорошей альтернативой будет электрический котёл или его твердотопливный аналог.

Если рассматривать котёл, работающий на твёрдом топливе, то его эксплуатация обходится намного дешевле, чем электрического аналога, так как он работает на дешёвых ресурсах – дровах, угле или пеллетах. Электрическое отопление оптимально подойдёт для дачного домика, где нет необходимости обогревать помещение ежедневно.

Водяная система теплоснабжения в небольших частных постройках не всегда выгодная, так как зачастую достаточно повесить несколько электрических обогревателей. В свою очередь, для больших домов понадобится очень мощный электрический котёл для нагрева воды, а это может сказываться на качестве работы других электрических приборов. В такой ситуации лучше использовать газовое или твердотопливное оборудование.

Схема однотрубного водяного отопления

Однотрубную отопительную систему можно по праву назвать самой простой и малозатратной и поэтому она подходит для монтажа своими руками. Здесь всё предельно понятно — трубопровод, по которому будет перемещаться вода, последовательно соединяет все радиаторы отопления в доме. После того как теплоноситель пройдёт полный круг он снова возвращается в котёл и цикл повторяется.

Такая схема, достаточно практичная, но всё-таки и в ней существуют некоторые нюансы. Батареи отопления, которые находятся на максимальном отдалении от котла, будут слегка тёплыми, в свою очередь, близлежащие радиаторы горячими. Проще говоря, температура в дальних помещениях будет прохладнее, чем в комнате, где установлен котёл. Естественно, в этом есть, и свой плюс, особенно когда в доме живут люди, которые не переносят жару.

Схема двухтрубной отопительной системы

Двухтрубную отопительную систему сложно назвать лёгкой, особенно для самостоятельного воплощения. Такая схема отопления предусматривает отвод от котла сразу двух труб. При этом одна труба предназначена для подачи горячего теплоносителя к батареям, а другая для возврата остывшей воды назад в котёл. С виду это очень похоже на однотрубное отопление, но только радиаторы могут располагаться не последовательно, а в удобном для домовладельца порядке.

Согласно схеме от котла отходит одна труба, по которой горячий теплоноситель по законам физики будет подниматься. Такую трубу очень часто проводят по чердаку, где удобно выполнить скрытую разводку. Проще говоря, к каждому радиатору подводится отдельная труба. Это позволяет поддерживать одинаковую температуру в каждой батарее.

Также двухтрубная схема разводки предполагает установку отводящего трубопровода от каждого радиатора. Именно по этой трубе остывшая вода будет назад поступать в котёл. Обратка прокладывается в каждом помещении, где установлена батарея. Обычно обратную трубу отопления прячут в подполье.

Для увеличения качества работы двухтрубного водяного отопления специалисты рекомендуют устанавливать распределительный коллектор — специальное устройство, регулирующее, подачу воды к каждой батарее. Конструктивно такое приспособление напоминает трубку с несколькими боковыми отводами, которые на конце оснащаются запорными устройствами, после которых идут трубы, соединяющие, котёл с батареями. Благодаря такой системе появляется возможность контролировать и регулировать параметры температуры в каждом, отдельно взятом помещении дома.

Особенности водяной отопительной системы

При выполнении монтажа водяной системы отопления своими руками в первую очередь нужно определиться с её видом. На сегодня специалисты рассматривают отопительную систему с естественной и принудительной циркуляцией теплоносителя. При этом одна от другой отличается наличием либо отсутствием циркуляционного насоса. Но для начала рассмотрим достоинства обогрева с естественной циркуляцией воды по трубам и радиаторам:

• естественный вариант отопления самый дешёвый;
• такое оборудование не требует подключения к сети переменного тока;
• в такой системе может использоваться любой отопительный котёл.

Если рассматривать её недостатки, то хочется выделить следующие проблемы:

• низкий уровень КПД;
• теплоноситель по батареям распределяется неравномерно;
• в такой системе обязательно устанавливается расширительный бачок;
• обязательное использование металлического трубопровода.

У многих может возникнуть вопрос, а почему именно трубы из металла? Всё очень просто, теплоноситель в такой отопительной системе циркулирует с очень высокой температурой, в особенности возле котла. Поэтому не все пластиковые трубы смогут выдержать такие тепловые нагрузки.

При наличии циркуляционного насоса всё происходит немного по-другому. Такой способ более эффективно распределяет теплоноситель по радиаторам. Также к положительным качествам принудительной циркуляции воды можно отнести использование трубопровода с небольшим диаметром. Так, если сравнить такие системы отопления, то диаметр труб при естественной циркуляции теплоносителя почти вполовину больше чем при использовании циркуляционного насоса.

Установка водяного отопления частного дома

На первом этапе выполняется установка отопительного котла. Он должен располагаться на подставке, отлитой из цементно-песочной смеси. После этого подсоединяют трубу отвода отработанных газов котла к центральному дымоходу. Место стыка обязательно заделывают жаростойкой мастикой или глиной, которая не растрескивается под воздействием высокой температуры.

На следующем этапе выполняют установку отопительных батарей. Их размещение должно быть строго под подоконниками, что позволяет создать тепловой барьер, предотвращающий, проникновение холодного воздуха через оконные щели. Сама установка радиатора достаточно проста и выполнима своими руками. Батарея навешивается на специальные кронштейны, закреплённые в стене при помощи дюбелей. Но, несмотря на всю кажущуюся простоту, существуют нюансы, которые нужно учитывать:

• Перед началом установки радиаторов выполняется разметка стен. Все радиаторы в частном доме должны располагаться на одном уровне и в горизонтальном положении, чтобы теплоноситель циркулировал беспрепятственно.
• Батарею при установке лучше не распаковывать, чтобы не повредить в процессе крепления.
• От нижней части батареи до напольной поверхности должен оставаться промежуток не менее 70 мм, но не более 150 мм.
• Отопительный радиатор должен, находится на 20 мм расстоянии от стены.

После завершения монтажа батарей переходят к разводке труб и установке сопутствующих узлов.

1. Сливной патрубок с краном на конце, для удаления из системы воды. Его установка должна происходить в самой нижней точке системы обогрева частного дома.
2. Расширительный бачок монтаж, которого выполняется в высшей точке системы отопления, но не меньше чем на высоте 3 м от котла.
3. В случае с принудительной системой отопления монтируется циркуляционный насос. Специалисты, рекомендует сделать обводной участок трубопровода, который в случае поломки насоса возьмёт нагрузку на себя.
4. При помощи кранов желательно оградить каждый самостоятельный элемент системы отопления. Это позволит в случае необходимости выполнить ремонт любого узла без полного слива теплоносителя.

Если схема отопления предусматривает наличие нескольких стояков, то в местах разводки трубопровода обязательно устанавливается балансировочный вентиль. В первую очередь — это необходимо для уравнивания разницы гидравлического сопротивления в различных ответвлениях отопительной системы.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

• отопительные батареи желательно располагать под подоконниками;
• промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
• все радиаторы во всех комнатах должны располагаться на одном уровне;
• рёбра батарей всегда должны иметь вертикальное размещение;
• в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Как сделать отопление в доме, на даче своими руками: схема (фото и видео)

07 апреля 2014

Просмотров: 2596

Одной из самых важных технических конструкций загородного дома является отопление. Делать отопление в доме можно своими руками, но при этом нужно учитывать, что дело это не простое, для того чтобы все было сделано на самым высоком уровне, надо подойти к делу со всей ответственностью и серьезностью. Прежде чем ответить на вопрос о том, как сделать отопление в доме, нужно выбрать отопительную систему, и вариантов существует много. Когда осуществляется выбор отопительной системы, нужно учитывать многие факторы. Первым делом нужно учитывать вид топлива, экономичность и доступность в том районе, где идет строительство дома. Необходимо учитывать такое условие, есть ли возможность использовать иной вид топлива, если да, то в какую сумму это обойдется. Еще при выборе отопительной системы нужно учитывать такой фактор, как стоимость монтажа такой системы.

Схема отопления в частном доме.

Останавливать свой выбор надо на такой системе, которая поддерживает нужную температуру в доме без перебоев, все это в значительной степени снизит затраты на отопление.

Для того чтобы это сделать, понадобятся следующие инструменты:

• труборез;
• паяльник для полипропилена;
• горелка для пайки;
• термопистолет;
• ручной трубогиб;
• перфоратор;
• штроборез.

Виды отопительных систем

Классификация отопления.

Прежде чем делать отопление в доме, нужно принимать во внимание то обстоятельство, что все отопительные системы подразделяются на две категории: есть отопительные системы, которые работают с естественной циркуляцией, а есть системы, функционирующие с принудительной циркуляцией. Если выбирается отопительная система, которая работает с естественной циркуляцией (она еще называется гравитационной), то движение теплоносителя осуществляется за счет разницы веса холодного и горячего теплоносителя. Если делать отопление с принудительной циркуляцией, то нужно учитывать то, что работает такая система совершенно по-другому. В этом случае циркуляция осуществляется за счет действия насоса, именно он нагнетает теплоноситель в систему. Такой насос называется циркуляционным, он применяется тогда, когда отоплением обеспечивается все помещение.

Прежде чем делать отопление в доме, нужно учитывать то, что уют и комфорт в доме во многом зависят от того, насколько качественно выполнены работы по изготовлению и установке отопления. Для того чтобы в доме было теплее и комфортнее, рекомендуется установить теплый пол. На современном рынке представлено множество самых разнообразных отопительных систем, когда ставится вопрос о выборе, то прежде всего, нужно руководствоваться тем, какое топливо будет использоваться. Цены на топливо очень разнятся, так что от этого напрямую зависят расходы на отопление. Если принимать во внимание, прежде всего, ценовой фактор, то наибольшей популярностью пользуется газовое отопление, делать которое можно своими руками без особого труда.

Как сделать газовое отопление правильно своими руками? Прежде всего нужно быть готовыми к тому, что, для того чтобы установить газовое отопление, понадобится множество разрешительных документов от различных инстанций на установку газового котла.

Этапы установки газового отопления

Схема параллельного подключения радиаторов при газовом отоплении.

Если делать газовое отопление своими руками, то нужно знать, что этот процесс осуществляется в несколько этапов. Если планируется строительство дома с самого основания, то специалисты рекомендуют проектировать газовое отопление одновременно с проектом дома. Все остальные коммуникации тоже рекомендуется делать вместе со строительством дома. Прежде чем делать газовое отопление в доме, нужно знать, система газового отопления требует качественных и продуманных расчетах, надо принимать во внимание все особенности отделочных и строительных материалов. Местность, на которой строится дом, тоже имеет немаловажное значение.

При выборе газового котла иногда возникают небольшие трудности, которые связаны с тем, какой котел приобрести, главным вопросом становится его мощность. Чем больше мощность котла, тем больше его производительность.

Устройство водяного отопления

Схема системы водяного отопления дома.

Водяное отопление получает в России все большую популярность, если выбор пал именно на такую отопительную систему, то нужно выбрать между трубами из полипропилена и металлопластика. Стальные и медные трубы использовать для отопления частного дома не рекомендуется, поскольку по основным параметрам они в значительной степени проигрывают вышеуказанным трубам.

Трубы, сделанные из полипропилена отличаются относительно невысокой ценой, еще они долговечны, но при том условии, что их эксплуатация осуществляется правильно. Пайка таких труб осуществляется посредством специального инструмента, его цена относительно невысокая. Все это можно делать своими руками, но при этом нужна определенная сноровка, во время пайки трубу нельзя ни в коем случае перегревать и после того, как прошло не больше 10 секунд после спаивания, осуществляется жесткая фиксация. Такую работу рекомендуется проводить вдвоем. Системного размораживания полипропиленовые трубы не бояться, и это обстоятельство является их основным плюсом.

Если делать отопление в доме с использованием металлопластиковых труб, то такой монтаж сложность не отличается — металлопластик является легким материалом, при монтаже применяются обжимные фитинги. Специального оборудования для монтажа такой системы отопления не требуется. Если делать такое отопление, то нужно иметь развальцовщик, пружины и ключи, именно с их помощью будут гнуться трубы. Надо учитывать, что фитинги стоят немало, а сама труба далеко не всегда выгибается ровно. Происходит это, потому что у металлопластиковых труб есть один серьезный минус — резиновый уплотнитель, который очень быстро разрушается. В связи с этим отдельные соединения нужно затягивать или заменять раз в 5 лет, однако во всем остальным такой выбор достоин пристального внимания.

Монтаж отопительного котла

Схема парового отопления в частном доме.

Что касается монтажа отопительного котла, то он определяется типом приобретенного устройства. Какой бы тип котла не использовался, он должен располагаться исключительно по уровню и по вертикали, и по горизонтали. Если это условие проигнорировать, то отопительная система будет работать некорректно, в системе могут остаться дымовые газы, и процесс горения станет не самым оптимальным. Если используется настенный котел, то рекомендуется применить специальное лекало, с его помощью можно определить, насколько ровно установлено настенное крепление. Выравнивать напольные котлы легче, так как у них имеются ножки-регуляторы, как у современных холодильников.

Если принято решение делать отопление самостоятельно, то нужно особое внимание уделить установке группы безопасности, которая представляет собой набор определенных защитных устройств, с помощью которых измеряется давление, и вовремя удаляется воздух из системы отопления. Таким образом, предотвращается чрезмерное возрастание системного давления. Запорную арматуру нельзя устанавливать между котлом и группой безопасности! Такие действия могут привести к самым негативным последствиям.

http:

Запорную арматуру нужно ставить непосредственно на котел, таким образом, система отопления будет герметизирована при смене котла или когда будет сезонное отключение отопительной системы. При этом все резьбовые соединения необходимо уплотнить герметизирующей пастой, можно использовать сантехнический лен, такой материал справляется со своими функциями на много лучше, чем модные синтетические обмотки.

Как делать печное отопление?

Пример печного отопления одноэтажного дома.

Все большей популярностью пользуется печное отопление, его тоже можно сделать своими руками. Начинать делать такое отопление нужно только после того, как будет построены стены дома, то есть перед тем, как перегородки внутри дома еще не установлены. После этого необходимо будет выбрать конструкцию нужного размера, сама печь ставится посередине комнаты, это делается, для того чтобы тепло по трубам обогревало все комнаты.

Теперь нужно взять глубокую емкость, насыпать туда 5-6 ведер глины и залить все это водой слоем около 5 см. Нужно учитывать то обстоятельство, что глина должна как следует размочиться, для этого понадобится не менее 4 дней. Однако времени терять не стоит, и пока глина размачивается, можно приступить к возведению фундамента. Под полом надо выкопать яму, глубина которой должна составлять не менее 40 см, туда нужно насыпать песок, а потом приступать к кладке кирпича, для этого используется обычный цементно-песчаный раствор. После этого делается аккуратная стяжка из цемента, а сверху размещается слой гидроизоляции, в этом плане целесообразнее всего использовать рубероид, стынуть фундамент будет не менее 3-х дней. Теперь можно приступать к кладке кирпича, использовать при этом нужно керамические трубы, так как они обладают высокой механической прочностью и влагоустойчивостью. При этом необходимо следить за тем, чтобы труба не выходила до конца; для того чтобы заизолировать деревянные конструкции, нужно использовать асбест.

http:

Следующим этапом будет отопка практически готовой печи дровами. При этом нужно учитывать, что полностью ее забивать нельзя, нужно оставить не менее 15 см к верху. Все трещины и вмятины нужно как следует заштукатурить, а потом приступать к строительству перегородок.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

davaistroy.ru

Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления

• радиаторные;
• система «теплый пол»;
• плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ^ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

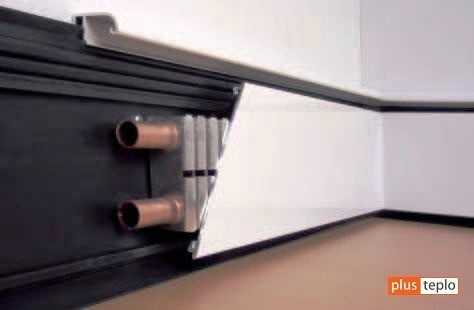

Плинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

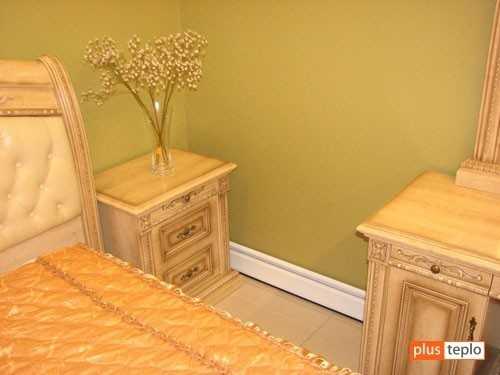

Плинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопления

Водяные системы отопления могут быть:

• с естественной циркуляцией теплоносителя;
• с принудительной циркуляцией теплоносителя.

Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

Двухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

Вариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

Электрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

plusteplo.ru

Как сделать отопление в частном доме своими руками?

Если дом не отапливается, то это не дом, а обычный сарай, пусть он построен из мрамора и украшен колоннами. Именно инженерные системы, и в том числе отопление, превращают порой невзрачные строения в настоящие загородные резиденции, пригодные для круглогодичного проживания. Поэтому задача, как сделать отопление в частном доме своими руками, будет вновь и вновь возникать перед собственниками подобного жилища.

Общее знакомство с системами отопления

Отапливать дом можно по-всякому, за длительную историю развития общества были созданы разные системы обогрева, например, такие как:

• печная;
• воздушная;
• водяная и прочие.

Однако сейчас наибольшей популярностью пользуется водяное отопление. Причин этого много, всех их касаться не будем, достаточно отметить, что оно удобно в эксплуатации, обеспечивает эффективный обогрев дома и вполне доступно для большинства населения.

О водяном отоплении, его особенностях, достоинствах и недостатках

Принимая решение о монтаже в доме системы водяного отопления, необходимо сделать осознанный выбор конкретного варианта. От этого будут зависеть затраты на ее создание и, в конечном итоге, условия проживания в доме. Стоит обратить внимание на такие особенности:

1. Теплоносителем в подобной системе выступает вода или какая-нибудь другая жидкость, например антифриз. Нагреваясь в специальном отопительном котле, горячий теплоноситель, проходя через расположенные в комнатах радиаторы и отдавая там накопленное тепло, возвращается в котел. Так, циркулируя по всей системе, горячая вода поддерживает необходимую в помещении температуру.

2. Система обогрева может быть как однотрубной, так и двухтрубной. Для сравнения и понимания их особенностей они обе приведены на рисунке ниже:

Как видно из приведенного рисунка, в однотрубной системе горячая вода циркулирует по одной трубе, от котла она поступает в радиаторы и, проходя их последовательно, затем возвращается обратно. При двухтрубном варианте построения обогрева теплоноситель подается по одной трубе, а возвращается по другой.

Достоинствами однотрубной системы являются простота и меньшая стоимость затрат на создание, недостатком считается неравномерный нагрев отдаленных радиаторов. Двухтрубная система считается более универсальной и обладает большей мощностью, способна обеспечить обогрев помещений значительной площади и на любом удалении от отопительного котла. К ее недостаткам можно отнести повышенные затраты на создание, сложность и необходимость использования специального оборудования.

3. Система с естественной (гравитационной) и принудительной циркуляцией. В первой перемещение воды осуществляется за счет физических законов, нагревшаяся вода поднимается вверх и потом оттуда самотеком поступает в радиаторы. В системе с принудительной циркуляцией для прокачки воды по ней используется специальный насос.

Преимуществом естественной циркуляции является возможность работать без каких-либо дополнительных устройств, такой системе не нужно электричество, и она способна функционировать в самых отдаленных местах. Недостатками считаются необходимость применения труб большего диаметра, обязательное соблюдение уклонов при прокладке труб, обеспечение определенной высоты для циркуляции жидкости самотеком и невозможность использования теплоносителя на значительном расстоянии от центрального стояка.

Система с принудительной циркуляцией лишена всех отмеченных недостатков, является универсальной и способна работать в любых условиях, но ей требуется источник внешнего электроснабжения. При отключении электричества ваш дом может остаться без отопления. Во избежание подобного необходимо иметь дополнительный электрогенератор.

4. Открытая или закрытая система. Первая из них имеет непосредственную связь с атмосферой, вторая – нет. Для нее характерно создание повышенного давления для циркуляции теплоносителя.

Основные составные части системы отопления

Независимо от особенностей, достоинств или недостатков того или иного варианта обогрева для его работы в доме необходимы следующие устройства:

1. Отопительный котел. Он служит основой всей системы и обеспечивает ее функционирование. Определяющим для этого является правильное определение мощности и типа котла. Они бывают двухконтурными и одноконтурными. В последнем случае горячая вода используется только для отопления, тогда как двухконтурные котлы позволяют применять ее и для других нужд.

Мощность котла определяется условиями использования, методов ее определения коснемся немного позже. Выбирать подобное изделие необходимо под доступный и дешевый вид топлива, имеющийся в данной местности. Обычно ориентируются на магистральный газ. Это самое недорогое и распространенное топливо, к тому же оно позволяет обеспечить полностью автоматизированные режимы работы оборудования. При его отсутствии может быть использовано дизельное или твердое топливо (торф, уголь, дрова).

Как некий компромисс может рассматриваться система с использованием газгольдера – подземного хранилища, куда закачивается привозной газ.

2. Расширительный бачок. Предназначен для компенсации изменения уровня теплоносителя при колебаниях его температуры. При нагревании вода расширяется и увеличивается в объеме, при охлаждении – уменьшается. Вот эти колебания и компенсируются расширительным бачком. Некоторые модели котлов производятся со встроенным расширительным бачком

3. Радиаторы отопления. Обеспечивают непосредственный обогрев помещений, получая для этого тепло от горячей воды. Существуют различные типы и исполнения, но принципиальной разницы между ними нет.

4. Трубы отопления. Сейчас чаще используются полипропиленовые или металлопластиковые как наиболее доступные и дешевые, хотя в зависимости от возможностей вы можете применять медные, из нержавеющей стали или оцинкованные. Или обычные стальные. Правда, для использования последних потребуется сварка, они тяжелые и неудобные в работе, подвержены коррозии, но зато обладают повышенной механической прочностью.

5. Фитинги. Соединяют между собой трубы, причем позволяют переходить с одного типа труб на другой, а также менять их диаметр в местах соединения.

6. Циркуляционный насос. Служит для прокачивания воды через систему. В некоторых моделях котлов отопления имеется встроенный циркуляционный насос, но как говорится – это на любителя. Использование внешнего насоса предоставляет большую оперативность в работе и возможность пользоваться системой отопления даже при отказе циркуляционного насоса.

7. Регулирующая и запорная арматура. Позволяет изменять объем теплоносителя, проходящего через определенные участки системы, вплоть до полного отключения от нее определенных элементов. Отдельно стоит упомянуть автоматические воздухоотводчики и краны Маевского, необходимые для удаления воздуха.

к содержанию ↑

Выбор системы отопления

После ознакомления с системой водяного отопления, ее особенностями и используемым оборудованием можно приступить к разработке проекта.

Расчет мощности котла отопления

Начинать нужно с определения мощности теплового котла: она зависит, как уже отмечалось, от отапливаемой площади, материала, из которого изготовлен дом, его географического расположения, наличия утепления и т.д. Для ее расчета можно воспользоваться онлайн-калькуляторами или специальными программами – введя необходимые данные, вы получите готовый результат.

Однако есть еще и чисто практический способ определения мощности. Основан он на статистических данных и заключается в том, что на обогреваемую площадь в 10 кв. м затрачивается 1 кВт мощности, причем она должна браться с поправочным коэффициентом, зависящим от географического положения. Так, для средней полосы коэффициент составит от 1,2 до 1,5, для районов Севера – от 1,5 до 2,0, для южных – 0,7-0,9.

Следовательно, если нам, к примеру, надо обогреть 100 кв. м, то для этого нужен котел на 10 кВт. Теперь надо учесть поправочный коэффициент, возьмем среднюю полосу и коэффициент 1,5. Получим значение мощности котла, равное 15 кВт. Для исключения его работы в предельном режиме увеличим ее еще на 20 процентов. Итого мощность нашего котла отопления для такого дома должна составлять не менее 18 кВт.

Нужно иметь в виду, что данные коэффициенты подходят для стандартных квартир с высотой потолка 2.5-2.6 метров. Если вам повезло и ваш дом обладает высокими потолками, то будет правильно увеличить данный коэффициент с учетом высоты потолков. Например, ваш потолок расположен на высоте 3.5 метра. Это в 1.35 раз больше, чем высота стандартного потолка (3.5/2.6 » 1,35). Тогда будем брать коэффициент не 1.5, а 2.025 (1.5*1.35 = 2.025).

Выбор схемы отопления

Существует значительное количество разнообразных систем, но большинство из них требуют достаточно высоких затрат на оборудование и непосредственно монтаж. Поэтому остановимся на классическом варианте – однотрубной системе отопления, получившей название «ленинградка». Ее схема показана ниже. Подробно с ней можно ознакомиться на видео:

Здесь стоит отметить, что возможно несколько вариантов подключения радиаторов: нижнее – а), и диагональное – в), как показано на рисунке.

После выбора системы отопления составляется план размещения ее элементов, на котором указываются места расположения всех составных частей и рассчитываются необходимая длина труб, места их крепления и стыковки, уклоны при прокладке. При этом также должно быть определено, где располагается котел. Для газового котла существуют установленные требования, и нужно обеспечить их выполнение.

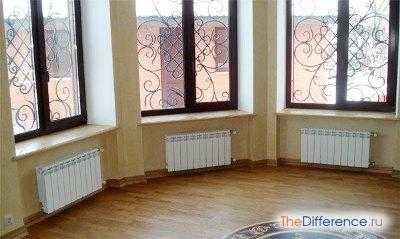

Радиаторы должны размещаться под окнами, создавая тепловую завесу для холодного воздуха. Все они располагаются на одном уровне, расстояние от пола – 7 см, от стены – 2 см.

к содержанию ↑

Монтаж системы отопления

Первым делом устанавливают отопительный котел на заранее подготовленное для него место. Это может быть ровная площадка, выложенная кирпичом или забетонированная. Котел должен быть соединен с дымоходом.

Следующий этап – установка радиаторов. Они навешиваются на предварительно закрепленные в стене кронштейны. Места крепления определяются заранее и указываются на плане.

Затем монтируются трубы. Первоначально подсоединяют самые дальние участки на прямой трубе, а затем от этого места начинают вести монтаж в сторону котла. Расширительный бачок ставится на максимальной высоте, отопительный насос – на обратке перед котлом. На трубах устанавливаются необходимые регулирующие элементы и запорная арматура, подсоединяются грязевой фильтр и сливной кран.

После того как система смонтирована, ее надо заполнить теплоносителем (как правило, водой). Делать это лучше всего через сливной кран, предварительно открыв все воздухоотводчики на радиаторах. Когда из них пойдет вода, их закрывают. Заполнение проводится до тех пор, пока вода не появится в расширительном бачке. После этого проверяется, где есть утечки, подтягиваются соединения. Затем запускаются котел и насос.

Если нигде ничего не капает и нагревается обратка, можете себя поздравить: вы на практике освоили, как правильно сделать водяное отопление в частном доме.

Достаточно простую и эффективную систему водяного отопления в собственном жилище вполне можно подключить самому. При этом достигается весьма существенная экономия средств на ее создание, поскольку любыми сторонними организациями или специалистами за подобную работу берутся весьма солидные средства.

thedifference.ru
