Как сделать печку из трубы в баню: чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Содержание

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

  • листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
  • как следствие, такая печь будет стоить дороже;
  • топливник цилиндрической формы лучше проводит тепло;
  • исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
  • плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

  • цилиндр лишь немного проигрывает сферической форме по теплопроводности;
  • толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
  • печь можно перемещать, она долговечна;
  • стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
  • подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
  • многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
  • помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

  • вертикальные;
  • горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты.

И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%.

Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

  • непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
  • труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
  • труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
  • листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;
  • навесные петли из металла;
  • небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
  • отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
  • цементный состав;
  • кирпичи;
  • песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

  • аппарат для сваривания элементов;
  • любой сильный резчик по металлу;
  • электроды;
  • врезной кран;
  • металлопрокат для ножек;
  • асбестовый шнур;
  • ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

  • В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
  • Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
  • Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
  • С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
  • Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

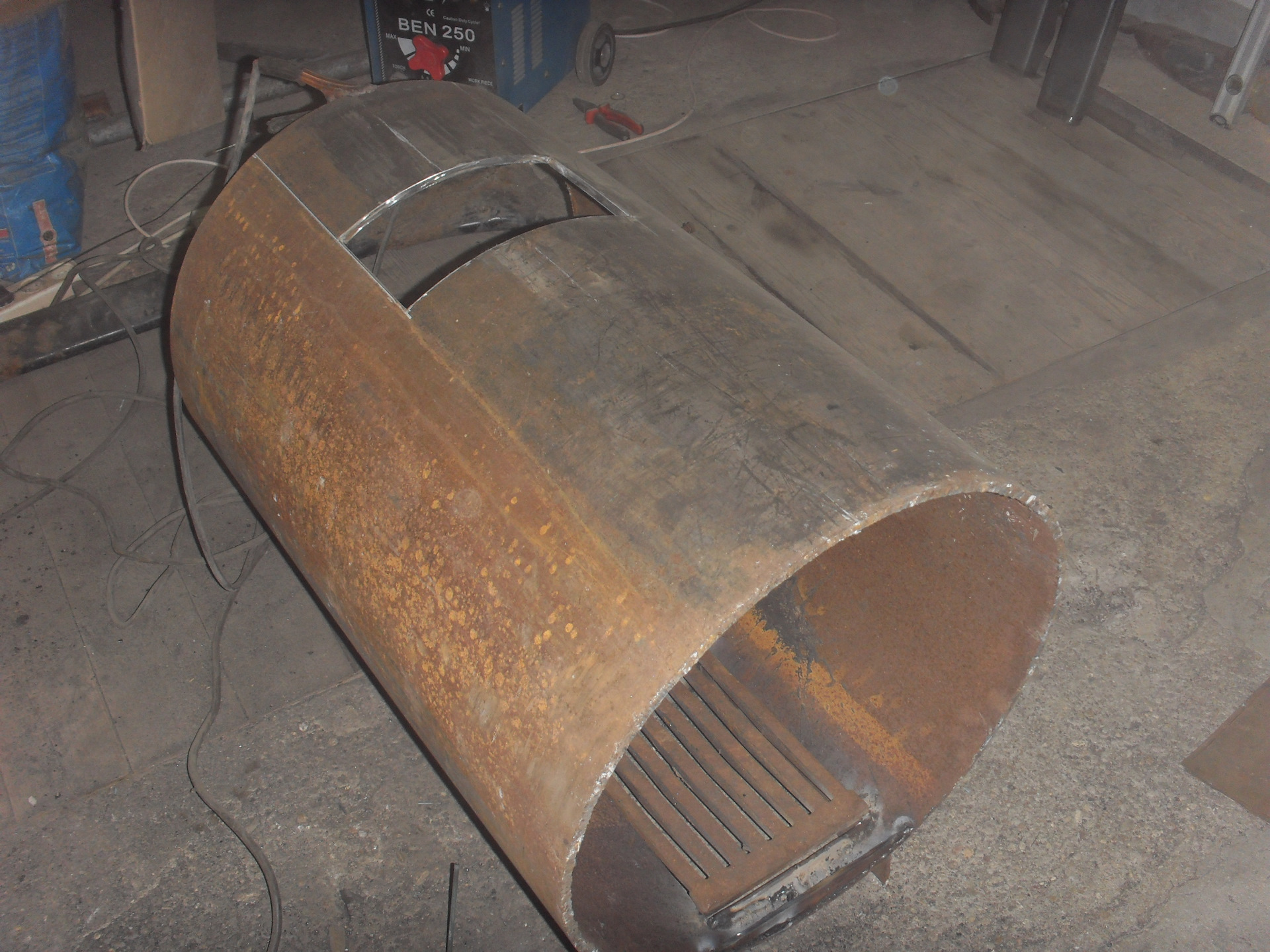

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

  • Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
  • Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
  • Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
  • Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

  • Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
  • В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.
  • Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
  • Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
  • К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.
  • Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
  • Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
  • К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
  • Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.
  • Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
  • Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
  • В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.
  • Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
  • Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
  • Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.
