Как сделать печку из трубы в баню: Печь для бани из трубы своими руками – фото, чертежи банной печи

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Содержание

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения. Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

устойчивость покрытия при механическом воздействии;
надежная теплоотдача;
низкий коэффициент расширения при нагревании;
способность к удержанию жара даже после прогорания дров;
возможность применять любые типы топлива;

минимум сварочных швов;
быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

проверьте прочность конструкции;
убедитесь, что на поверхности нет повреждений или коррозии;
в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;

можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
трубы – наиболее экономичный вариант;
процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;

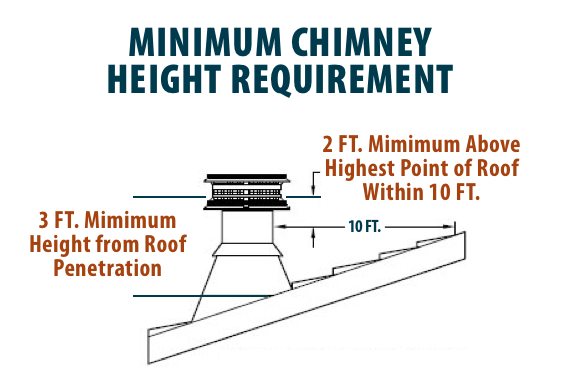

500 мм – минимальный выступ трубы над кровлей;
все деревянные детали обрабатываются материалом для изоляции со слоем глины;
поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

отрезок трубы для корпуса банной печи;
кусок трубы для отведения газа;
металлический лист толщиной 10-12 мм;
элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
болгарка;
сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.

Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.

Спереди выполняем отверстия под топку и зольник, монтируем дверки.
Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

сбиваем квадратную опалубку высотой 200 мм;
равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
скрепляем элементы арматуры вязальной проволокой на участках соединения;
вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.

Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Вертикальная и горизонтальная печь для бани из трубы – делаем своими руками

Трудно представить баню без печи, ведь она, помимо обогрева помещения, ещё является залогом комфорта и получения удовольствия от банной процедуры.

Печь в баню легко смастерить своими руками, при чём она будет хорошо функционировать, и потребует не много денежных и временных вложений. Наиболее простая модель — банная печка из трубы с большим диаметром. Для её производства не нужен особый опыт и знания в этой области.

Плюсы и минусы таких печей

Требуемые свойства для материала, используемого при изготовлении печи, это обладание жаростойкостью, прочностью, долговечностью, устойчивостью к коррозии. Кроме того, он должен противостоять резким температурным перепадам и обладать хорошей тепло проводимостью.

Чёрный металл, из которого изготавливается толстостенная труба диаметром 500-600 мм, нельзя назвать полностью не поддающимся коррозии. Но именно она оптимально подходит для самостоятельного производства печи для бани, так как отвечает практически всем перечисленным выше требованиям.

Имея толщину стен не меньше 8 мм, делает печь в бане достаточно теплоёмкой, в которой сохраняется тепло, когда топливо уже прогорело. А круглое сечение внутри неё позволяет эффективно распространяться теплу.

Применение трубы, имеющей круглую форму для печи в баню, сводит к уменьшению протяжённости сварочных швов — это самые первые места образования коррозии, и именно через них выходит угарный газ. Кроме того, этот вариант остаётся самым дешёвым, хотя цены на чёрный металл растут.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Однако стоит отметить, что она менее эффективна, так как тепло уходит вверх, и стены не успевают прогреваться. Помимо этого, в вертикальной конструкции топливо сгорает быстрее. А основной недостаток — нахождение топки и отсека для усиления тяги в парилки бани.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Фото — Печь горизонтальная из трубы для бани.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

болгаркой с разными насадками;
электродрелью;
слесарным инструментом;
ручками дверными;
врезным краном;
асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
Навесные стальные петли.
Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
Цемент.
Кирпич.
Песок.

Схемы и размеры вертикальной и горизонтальной печи

После выбора модели, перед производством печи в баню своими руками, чертится чертёж, в нём обязательно нужно отразить все параметры и конфигурацию печи. Правильно составленный чертёж не только облегчит процесс монтажа, но и избавит от неполадок в работе.

На схеме следует отразить основные части печи. Если вы впервые делаете печь в баню, то лучше воспользоваться готовой схемой.

Схемы горизонтальной модели

Именно модель, у которой горизонтальная труба наиболее часто устанавливается в банях, если позволяет площадь.

Фото — чертёж горизонтальной печи из трубы

Вертикальная и горизонтальная печь для бани из трубы - делаем своими руками

Схемы вертикальной печи

Как и для печи горизонтальной, для вертикальной модели также идеально подходит труба, у которой диаметр 530.

Пример чертежа печи в баню вертикального вида, которую легко смонтировать самостоятельно .

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

ставить её нужно на фундамент, отступив от стены 0,2 метра;
в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
все элементы из дерева нужно обработать изоляционным составом с глиной;
отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

Сверху необходимо положить рубероид, он защитит от влаги.

Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
В изготовленной детали удалить середину, оставив места для сварки по краям.
К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

Этот элемент конструкции — важная часть любой печи, она необходима для выхода продукта горения.

Дымоходы бывают:

Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

Сначала нужно отметить место для отверстия и по отметкам проделать его.
К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

Фото — Монтаж основания с колосником в трубу печи.

Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Фото — Горизонтальная печь с корзиной и баком.

Совет! Так как топка и окошко для усиления тяги выведено в помещение перед парилкой, то рекомендовано стену вокруг дверцы для защиты, оформить металлическими пластинами.

Смотрите видео

Сборка вертикальной печи

Вертикальный тип печки для бани собрать самостоятельно немного сложнее, так как камни закладываются сразу в топочную ёмкость.

Пошаговый алгоритм работы выглядит так:

В толстой трубе делается люк для поддувала. Он требуется для поступления воздуха вместо горения топлива и, чтобы собирать прогоревшую золу. Вырезается он болгаркой, отступив снизу 0,04 метра, и размером 0,24 на 0,08 метра.
Оформляется топочный отсек, на расстоянии 200 мм от верха поддувала. Он должен располагаться на одной оси с ним. Для этого вырезается над колосником прямоугольное отверстие небольшого размера (0,24 на 0,20 метра). Вырезанные детали металла потребуются в качестве дверцы, поэтому резать нужно аккуратно, используя тонкие диски.

Делается ёмкость для загрузки камней, она располагается чуть выше топки (0,12 — 0,18 метра). Это окно в виде круга (350 мм), оно смещается по трубе в требуемую сторону на 90 градусов.

Вторая труба, имеющая диаметр 350 мм, отрезается длиной, равной диаметру большой трубы снаружи. Сверху, немного отступив от переднего края, срезается деталь в виде совка (¾ части). К задней её части приваривается стенка, а к торцу спереди полукруглая заглушка. Она нужна, чтобы осуществлять закладку камней и поддавать воду на них в момент посещения парили.
Этот совок вставляется в проём основного корпуса печи для бани. Он должен выходить 20 мм из неё, а внутри, вокруг него должно быть свободное пространство. Периметр проёма необходимо хорошо сварить. Если требуется, то дополнительно закрепить совок можно арматурными прутьями, которые предварительно привариваются внутри основной конструкции.
Сделанный заранее колосник приваривается, он будет основанием топки. Располагается он параллельно пола, на расстоянии 0,02 метра от верха поддувала.

Вырезается круг из металла, размером наружного диаметра трубы, его нужно приварить к нижней его части. Если планируете приподнять каменку выше пола, то можно приварить ножки, сделанные из профильного уголка.

Делается водяной бак, в нём будет располагаться дымоход. У бака, боковые стены — основная труба печи, а его дно является верхом топливника.
Дно бака выполняется из металла, размером соответствующим диаметру корпусной трубы печки. На данной детали, на расстоянии 0,05 метра надо оформить проём круглой формы, для усиления тяги. К отверстию приваривается дымоход, так, чтоб в конструкции он был выше печи.
Дно бочка с дымоходной трубой устанавливается в корпус печи, оно должно располагаться выше ёмкости для камней на 100 — 120 мм, и в стороне от «совка».

Проверяется правильность установки, и дно фиксируется сваркой. В нём простреливается отверстие, куда помещается и приваривается водопроводная труба. К ней приделывается шаровой кран.
Верхушка бака для воды монтируется из 2-х деталей: одну нужно приварить, а вторую установить на шарнирах. Необходимо сделать 2 металлических полукруга, в одном проделать окошко для дымохода. Элемент с проёмом приварить наглухо, а вторую часть приделать на шарнирные петли, она будет открываться.

Фото — Двойная крышка на вертикальной печи.

Завершающий этап — устанавливается практически готовое устройство и фиксируется к подготовленному фундаменту.

К корпусу привариваются петли, к ним приделываются дверцы топки и окошка для усиления тяги. Заранее на них устанавливаются ручки и защёлки.
Проверяется печь на герметичность — наполнить бак водой, и проверить, не протекает ли он.

Важно знать! Для снижения риска ожога от пара, в момент поддавания воды на каменку, дверцы в отсек рекомендовано расположить в глухом углу, где отсутствуют лавки для людей.

Совет: Печку из трубы в бане нужно повернуть так, чтобы шов проходил под колосником, это снизит нагрузку на него.

Смотрите видео

Обкладка кирпичом

Для придания металлической печи в бане эстетичного вида, её можно обложить кирпичом.

Варианты облицовки могут быть различные:

Сплошной — быстрая теплоотдача, это приводит к снижению производительности устройства. Является исключительно декоративной деталью.

Тепловой экран — каменное ограждение небольшого размера. Такая модель повышает отдачу тепла и обеспечивает комфорт отдыхающим вблизи печи. Стандартная ширина и длина на 0,7 метра, а высота 1,2 метра.

Конвектор с продухами — является универсальным видом, так можно оформить любую конструкцию из металла имеющую разную площадь.

Фото — Обкладка печи - конвектор с продухами

Окраска и воронение

Чтобы печь в бане, которую вы сделали самостоятельно, выглядела более привлекательно, её рекомендуется задекорировать. Есть несколько способов:

Окрасить. В настоящее время существует множество специальных термоустойчивых красок. Не стоит брать алюминиевую краску.

Важно: Специалисты рекомендуют выбрать тёмный цвет краски, так как печь окрашенная в тёмные тона и имеющая шероховатую поверхность лучше распространяет тепло. А вот труба с гладкой и блестящей поверхностью плохо отдаёт его.

Воронение — обработка поверхности химическими составами. Они не только оберегают устройство от коррозии, но и придадут эстетики. Нет необходимости покупать такой состав, его можно сделать самостоятельно. На 1 литр воды понадобится бутиловый спирт — 4 грамма и фосфорная кислота -150 грамм.

Перед нанесением лучше хорошо очистить металлическую поверхность трубы, тогда состав будет держаться дольше. После этого необходимо протопить печь до 150 гр и нанести на металл едкий натр на час.

Первая топка

Обязательно необходимо провести пробную топку, чтобы испытать конструкцию и герметичность швов. Процесс выглядит следующим образом:

Необходимо открыть заслонку и поддувало.
Заложить дрова и поджечь.
Закрыть дверь и подать кислород в верхний отсек.

Следует отслеживать процесс, наличие тяги и проверить герметичность швов.

Фото — Варианты печей из трубы для бани.

Печь для бани из трубы сделанная своими руками не только является отличным и дешёвым вариантом, но и прекрасной альтернативой заводским моделям. Кроме того, такая печь будет отвечать индивидуальным требованиям парной и вашим личным предпочтениям.

Видео обзор ошибок в конструкции банной печи

чертежи и изготовление своими руками, самодельные горизонтальные варианты из 530 трубы, схема и размеры

Среди любителей отдыха на природе или поклонников здорового образа жизни вряд ли найдется кто-то, кто не любит попариться в бане. Сегодня многие дачники стремятся обзавестись собственной банькой. В последнее время набирает обороты самостоятельное создание банной печи из баллона или трубы. Строительство основательной печи из кирпича требует определенных навыков и умений, помимо прочего, такая печь занимает больше места, а купить ее можно в строительном магазине, но это стоит определенной суммы денег. В то время как печь из металла – более экономичный вариант и ее значительно проще сделать самостоятельно, не говоря уж о том, что можно доверить эту работу сварщику.

Печь, сделанная самостоятельно с учетом техники безопасности, не несет в себе угрозы для жизни и здоровья человека, поскольку ее герметичный корпус не выделяет при работе угарный газ.

Особенности: плюсы и минусы

Исходным материалом для металлической банной печки может служить не только труба или баллон, в ней используется и листовая сталь.

Из листов обычно делают корпус в виде прямоугольного параллелепипеда, однако у такой формы есть свои особенности:

листы необходимо предварительно раскроить, разрезать и соединить вместе сварочным аппаратом;
как следствие, такая печь будет стоить дороже;
топливник цилиндрической формы лучше проводит тепло;
исходя из траектории движения дымовых газов круглое сечение более предпочтительно;
плоские стенки больше подвержены прогоранию, нежели трубы из точно такого же материала.

В чем плюсы именно металлических печей:

цилиндр лишь немного проигрывает сферической форме по теплопроводности;
толщина стен водопроводных или газовых труб дает возможность достигнуть высоких показателей теплопроводности;
печь можно перемещать, она долговечна;
стоимость изготовления такой печи весьма невысока, поскольку обрезки труб часто продают по низким ценам;
подробная инструкция по изготовлению с указанием размеров и диаметров труб позволит снизить трудоемкость процесса и сэкономить время;
многие заводские изделия подобного рода делаются из точно таких же труб, по образу и подобию которых легко воссоздать изделие кустарным способом;
помимо этого, такие приспособления обладают жаропрочностью, устойчивы к коррозии, долговечны и легко переносят перепады температур.

Разумеется, такие печи имеют свои недостатки – обработка толстой металлической трубы требует как приложения физической силы, так и инструментария для определенного типа работы.

Виды и характеристики

По расположению в пространстве печи, изготовленные из трубы, делятся на следующие виды:

вертикальные;
горизонтальные.

Вертикальная печь внешне похожа на печку-буржуйку, однако имеет отличия – дополнительное вместилище для камней и емкость для воды.

Вертикальная самодельная печь занимает меньше пространства, что имеет большое значение при небольших габаритах парной, однако по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплообмена. В процессе горения топлива тепло уходит вверх, боковые стенки не успевают сильно прогреться. В горизонтальной печи процесс идет иначе – поскольку прогретый воздух по пути к дымоходу попутно нагревает и свод корпуса. Исходя из этого ясно, что КПД горизонтальной печи будет выше, чем вертикальной. Главным недостатком такой конструкции принято считать расположение дверей поддувала и топки непосредственно в парной.

Топливо в вертикальной трубе сгорит быстрее, если не прикрыть дверцу зольника, приостановив тем самым доступ кислорода к огню. В такой трубе огонь взаимодействует сразу со всем объемом дров, в то время как в горизонтальной трубе топливо расходуется постепенно, что более логично для топки бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, к тому же дверцы поддувала и топки, которые расположены в самом конце трубы, дают возможность вынести их из парной комнаты. И первый, и второй тип можно изготовить своими руками.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

диаметр сечения – 0,5-0,55 м;
толщина стенок – 8-12 мм.

Необходимо учесть, что чем больше диаметр, тем выше будет расход дров.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

облегченные;
обыкновенные;
укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Эта информация нужна для того, чтобы сразу грамотно заготовить материалы для будущей печки. Лучший вариант диаметра трубы – 0,5 м, что предполагает как хорошую теплоемкость, так и комфортное проведение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято классифицировать как трубы большого диаметра. Значительно проще сразу подобрать трубы, подходящие друг другу по диаметру сечений и толщине стенки, чтобы облегчить себе составление концентрической конструкции и уменьшить зазоры между ними.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Материалы

Для проведения работы необходимы следующие материалы:

непосредственно труба, которая понадобится для создания топки и водного бака, диаметр ее должен быть от 500 до 600 мм (оптимальной считается 530 мм), толщина стенки – от 8 до 16 мм, длина – от 1,2 до 1,5 м;
труба, которая станет после вместилищем для камней – ее диаметр примерно 400 мм;
труба-дымоход – диаметр 120-150 мм, толщина 2-4 мм;
листы из металла в количестве нескольких штук, размеры примерно 600 на 800 мм, толщиной около 8-12 мм;

навесные петли из металла;
небольшая часть трубы водопровода с резьбой, диаметр 1/2-3/4 дюйма, длина 50-80 мм и водопроводный кран с резьбой внутри такой же по диаметру;
отрезки прутьев из арматуры – длина примерно 500 мм, диаметр от 12 до 18 мм, подойдут уже готовые колосники из чугуна для твердых видов горючего;
цементный состав;
кирпичи;
песок.

Обратите внимание, что топливный отсек, дымоходная труба и котел желательно изготовить не из черного металла, а из нержавейки. Хотя это связано с некоторыми сложностями, так как для их сварки потребуются электроды из той же нержавейки или особая проволока для сварки.

Необходимые инструменты:

аппарат для сваривания элементов;
любой сильный резчик по металлу;
электроды;
врезной кран;
металлопрокат для ножек;
асбестовый шнур;
ручки для дверей.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
Дно ямы засыпается мелкой щебенкой. Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Изготовление и монтаж

Нельзя забывать, что взаимодействие с печью напрямую соотносится с рисками как с возможным получением ожогов, так и с пожароопасностью, поэтому во избежание возможных последствий необходимо применить определенные правила установки печки и учитывать особенности ее эксплуатации. По форме она не обязательно будет круглая – есть и другие варианты. Разные виды обладают примерно одинаковыми свойствами, сделать их не так трудно. Вне зависимости от того, что насадная печь сама по себе имеет небольшой вес, теплообменник обязательно должен быть установлен на возвышении как минимум 20 см по отношению к полу. Фундамент может быть как железобетонным, так и кирпичным или же его можно собрать из бетонных блоков.

Обязательным условием является также наличие металлического листа с габаритами 0,5 на 0,7 м перед дверкой топливника и поддувала. Дверцы непременно должны распахиваться внутрь предбанника или парной.

Самым меньшим расстоянием между дымоходом, а также прочими металлическими разогретыми частями печи, дымохода и деревянными панелями обшивки стен и потолка является 1 метр.

Лучше всего наполнять бак водой до растопки бани – попадание влаги в горячую сухую металлическую емкость чревато ожогами от парового удара.

Внимательно осмотрите все детали. Прежде чем их сварить вместе, когда установка будет окончена, не забудьте проверить пробной истопкой ее характеристики: КПД, работу змеевика. Зайдите в парилку, побудьте внутри – оцените прогревание воздуха вокруг вас.

Горизонтальная печь

При изготовлении печи горизонтального расположения своими руками порядок действий будет следующим:

Вырезание топки с помощью болгарки – часть трубы необходимого формата (в строгом соответствии со схемой). Как правило, по длине данная труба будет от 0,7 до 0,9 м.
Изготовление колосников из металлических рам, а также параллельно сваренных с рамой прутьев арматуры, расстояние между которыми должно составлять порядка 50 см.
Колосники укрепляются внутри топки. В случае использования готовых металлоконструкций их складывают на уголочки из металла, предварительно приваренные внутри.
Сверху вырезается отверстие, которое будет в дальнейшем выполнять функции дымохода, его размер составляет от 15 до 20 см. Лучше всего сделать отступ от задней стенки на 15 см, чтобы раскаленный воздух также принимал участие в теплообмене, а не просто выводился как можно скорее.

Некоторые настаивают на том, чтобы вырезать отверстие непосредственно в самой задней стенке трубы, но не рекомендуется этого делать, поскольку за счет подобных манипуляций впоследствии снижается КПД печи, увеличивается расход топлива.

Следующий этап – отрезается лист из металла размером, соответствующим задней стенке, и приваривается к ней. Если в схеме указано наличие каменки, то лист, относящейся к задней стенке печки, должен быть большего размера, чтобы он создавал своей верхней частью вместилище для камней. Во фронтальной стенке выпиливают паз, который в последующем станут зольником и топкой.

Посредством сварки прикрепляется фасад и в завершении навешиваются дверцы – они, как правило, либо сделаны самостоятельно, либо приобретены в специализированном магазине.

Вот и все – печка для бани готова. Перед использованием металл необходимо обработать от коррозии и возможных отложений, после всех манипуляций нужно протестировать способности агрегата, проведя первую контрольную топку.

Вертикальная

Конструирование вертикальной печи абсолютно идентично созданию горизонтальной за исключением некоторых моментов. Отличительной чертой является непосредственное положение трубы в пространстве, когда оба торца образуют не заднюю и переднюю поверхности, а верхнюю и нижнюю соответственно. В подобных печах отдел для расположения камней находится непосредственно в камере топки, как следствие, изготовление подобного агрегата будет несколько сложнее в исполнении, однако разогретый воздух также будет более насыщенным.

Этапы изготовления.

Сначала в трубе необходимо вырезать окно, которое будет являться пазом поддувала для поступления кислорода к горящему топливу, а также будет собирать продукт распада топлива – золу. Отодвиньтесь от нижнего края трубы на 40 мм и вырежьте болгаркой или ножовкой паз в форме параллелепипеда, которое впоследствии по размеру составит примерно 80 на 240 мм.
В той же оси нужно выпилить еще один паз для укладки в него горючего – отодвиньтесь от верхнего края поддувного отверстия от 180 до 200 мм. Процедуру резки нужно производить крайне осторожно и максимально аккуратно, так как данные отрезанные сегменты впоследствии будут являться дверкой топливника и поддувала.

Над уровнем топки располагается лоток для укладки камней. Отмерьте от фронтального края топки от 120 до 180 мм, вырежьте паз в форме круга с диаметром около 350 мм. Обратите внимание, что этот паз должен быть сдвинут на 90 градусов касательно окружности трубы.
Следующая труба отрезается таким образом, чтобы по длине она стала эквивалентной наружному диаметру большей трубы. Далее нужно срезать на три четверти верхушечную часть, чтобы придать материалу форму совка.
К задней части с пазом приваривается глухая стенка, к фронтальной части, в свою очередь, прикрепляется заглушка с подвижной дверкой в форме полукруга, которая впоследствии будет использоваться в качестве вместилища для камней и добавления жидкости на камни в процессе парения в бане.

Данный отрез вставляется в базовую трубу таким способом, чтобы его наружный отступ составлял от 20 до 30 мм с наличием свободного места вокруг него. Далее отверстие осторожно обваривается по периметру. По мере необходимости закрепляется изнутри с помощью арматурных прутьев.
Из листа металла вырезается диск круглой формы, который по диаметру внутренней части равен главной трубе. По центру диска вырезается прямоугольник – по размеру он должен легко вмещать в себя колосники из чугуна. Если их нет, внизу привариваются прутики арматуры, которые образуют решетку из колосников.
К основанию топливного бака нужно с помощью сварочного аппарата прикрепить базовую трубу на 20 см выше поддувала.
Из листа стали вырежьте основу для поддувала. Снизу печь ставится на небольшие ножки.

Следующий шаг – изготовление чана для воды, при этом дымоходная труба должна проходить как раз через него. В качестве боковых стенок используется основная труба, дно одновременно является верхним сводом топливника.
Дно вырезается из листа стали в соответствии с диаметром внутренней части трубы, далее на нем вырезается отверстие в виде круга диаметром от 30 до 50 мм, которое станет впоследствии станет дымоходом.
В это же отверстие вставляется часть дымовой трубы таким образом, чтобы он выходил за края на 100-120 мм.

Дно водного бака вставляется в дымовую трубу и заваривается немного выше вместилища для камней. Труба для дыма должна оказаться сбоку от участка в виде совка.
Чан для воды заваривается по всему периметру, снизу проделывается дыра, в которую вставляется кран.
Привариваются петли для установки дверей к корпусу. Проверьте, не имеет ли бак протечек, заполнив его водой. Далее нужно провести первую пробную топку.

Полезные рекомендации

Чтобы печь была не только функциональной, но и радовала глаз, можно окрасить ее огнеупорной краской – термостойкая краска не только придаст ей желаемый колер, но и поможет защитить металл от воздействия коррозии.

Также можно обложить ее кирпичом, что не только несет декоративную функцию, но и спасает от чрезмерного инфракрасного излучения, которое несет в себе нагретый металл. Данный вид лучей не парит, а обжигает.

Как сварить печку из трубы своими руками, смотрите в видео ниже.

Как сварить печь для бани из трубы своими руками

Самым простым и в то же время дешевым способом сделать печь для бани является использование отрезка обычной стальной трубы. Подобная конструкция будет вполне нормально функционировать в любом помещении, невзирая на его размеры. Более того, благодаря герметичному корпусу печь, выполненная из трубы, не будет выделять угарного газа при работе, а значит, она абсолютно безопасна для человека. Поэтому не нужно сооружать никаких дополнительных ограждений.

Как сварить печь для бани из трубы

Как сварить печь для бани из трубы? В действительности здесь нет ничего сложного – при наличии соответствующего оборудования и навыков работы со сварочным аппаратом процедура изготовления займет всего несколько часов.

Содержание материала

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№	Иллюстрация	Описание
Шаг 1	Выемка грунта	В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2	Отсыпка щебня	Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3	Заливка раствора	Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4	Укладка рубероида	Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5	Раствор для заливки фундамента	Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6	Забетонированное основание	Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7	Кирпичная площадка под печь	Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран – пример

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Шибер

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Видео – Изготовление печи из трубы

[adrotate group=»5″]

Видео – Вертикальная печь из трубы

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Цены на известковый раствор

~~известковый раствор~~

Создание горизонтальной печи

Красивая горизонтальная печь для бани

Горизонтальная конструкция подразумевает наличие навесной емкости для воды и наружной каменки. Такая печь более компактна, а благодаря увеличенной глубине топочного отделения она позволит быстро отопить помещение. В процессе изготовления нужно выполнить следующие действия.

Вариант самодельной печи из трубы

У горизонтальных печей для бани различный внешний вид, но конструкция аналогична

Шаг 1. Из стальной трубы диаметром 50 см вырезается кусок длиной 80 см. Края тщательно выравниваются и зачищаются.

Подготавливаем трубу

Шаг 2. Создается колосниковая площадка. Для этого из стального листа толщиной 1-1,2 см вырезается прямоугольник размерами 80х40 см. Внутри прямоугольника проделывается отверстие, после этого к нему (прямоугольнику) приваривается арматура. Как вариант – можно приобрести уже готовый колосник, изготовленный на заводе.

Чертеж печи

Шаг 3. Колосник приваривается внутрь корпуса. Сама труба в это время располагается так, чтобы шов на ней находился под колосниковой решеткой. Дело в том, что металл прогорает преимущественно в местах сварки, а такой нехитрый прием поможет существенно снизить термальную нагрузку на шов.

Вариант колосника – прутья приварены к вырезанному в корпусе прямоугольному проему

Изнутри колосник будет выглядеть так

Шаг 4. Из стального листа изготавливается фасад (выносная топка) прямоугольной формы (высота – 0,7 м, ширина – 0,6 м) с закругленным верхом. В фасаде проделывается пара прямоугольных вырезов – для дверок поддувала и топки.

Этапы изготовления выносной топки печи с зольником

Шаг 5. Задняя часть конструкции также выполняется из стальных листов, но размеры здесь другие – 0,9х0,7 м. К слову, верхняя часть этого элемента послужит одновременно еще и ограничителем каменки.

Задняя стенка

Шаг 6. Задняя часть и фасад привариваются к корпусу. По центру корпуса приваривается фронтальный ограничитель для каменки, при этом он – ограничитель – должен в точности повторять контуры корпуса снизу и задней части сверху.

Шаг 7. Сверху корпуса (в задней его части) вырезается прямоугольное отверстие 150х150 мм. Поверх устанавливается свод печи, выполненный из листовой стали, с отверстием для дымохода. Важно, чтобы отверстие было на 12-15 см ближе к фасаду – это обеспечит не только отсечение пламени, но и полный дожиг топлива (смотрите схему-чертеж выше).

Шаг 8. К своду приваривается дымоходная труба. К слову, свод одновременно будет и днищем каменки. На стенки свода необходимо наварить арматурную решетку высотой 20 см – это увеличит объем каменки.

Труба для подключения дымохода

Приваренная каменка

Шаг 9. Крепятся дверки зольника и топки. Печь зачищается шлифовальным кругом в целях устранения ржавчины и остатков окалины, после чего покрывается слоем термостойкой краски на полимерной основе. Первое протапливание выполняется на улице, чтобы краска запеклась.

Обратите внимание! Дымоход выводится на улицу так же, как в случае с вертикальной печью.

Шаг 10. Поверх задней части монтируется емкость для воды. Для этого туда приваривается полка, габариты которой соответствуют размерам днища бака. Каменка закладывается камнями, при этом соблюдается одно важное правило: нужно, чтобы их плоские поверхности предельно плотно прилегали к железным стенкам в целях более эффективного нагрева последних.

Бак для воды

Цены на стальной лист

~~стальной лист~~

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

[adrotate group=»5″]

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

: Установленная вертикальная печь и кирпичный экран вокруг нее

: Кирпичный экран вокруг печи

В одном из нижних рядов остается два-три отверстия, чтобы холодный воздух проникал внутрь. Теплый же воздух будет подниматься, движимый конвекцией. Также вам, возможно, будет интересно узнать об эксплуатации газовой печи в бане.

Вертикальная печь для бани из трубы своими руками: инструкция, советы, фото

Это вид печи очень простой в изготовлении, чем любые другие. У нее есть внешне сходство с буржуйкой. Материалом для создания вертикальной печи для бани из трубы своими руками являются обычные стальные трубы определенного диаметра с толстыми стенками. Состоит печь из отделения для топки, отсека для закладывания камней и специального бака для нагрева воды.

Что нужно для сборки печи?

Сталь, из которой изготовлена труба, не должна быть легированная и высокоуглеродистая. Такой материал негативно сказывается на сварочных швах. После их проварки и последующего остывания могут появится трещины, что приведет к деформации печи. Самый подходящий вариант марки стали — это Ст10 и Ст20.

Нужно определить точные размеры вертикальной печки для бани из трубы своими руками, исходя из размеров самого помещения. Идеальные габариты трубы для бани:

диаметр — 50-55 см;
толщина — 0,8-1,2 см.

Нужный материал:

стальная труба, диаметром 50-65 см, длиной 120-150 см и толщиной стенок 0,8-1,6 см, для водяного бака и топки;
другая, диаметром 35 см с толщиной стенок 0,5-0,8 см для закладывания камней;
еще одна, диаметром 12-15 см и толщиной стенки 0,2-0,4 см, для дымохода;
порезанная арматура из низкоуглеродистой стали для колосников, диаметром 1,2-2,0 см и длиной 50 см;
шнур асбестовый — понадобится для уплотнения дверок;
металлический лист для дверок, толщиной 0,4 cм;
ручки на дверцы;

Необходимые инструменты:

электросварочный аппарат;
слесарные инструменты;
дрель и болгарка.

Почему актуально изготавливать вертикальную банную печь своими руками из трубы 530 мм со стенкой, толщиной в 0,6 см? Труба данного диаметра прошла испытание гидроопрессовкой. Это поможет создать печь без дырок и прогаров.

к содержанию ↑

Схема и чертеж

Перед началом работы нужно создать чертеж и изучить схему конструкции печи. Он поможет избежать ошибок в сборке. Для его составления понадобятся необходимые навыки в геометрии.

На схеме показаны основные части печки:

Пример чертежей вертикальной печи для бани:

Здесь являются важными длина и ширина топки. Важна ее высота, на которой будет присутствовать люк для нагрузки горючего и окно, которое ведет к каменке.

к содержанию ↑

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

Дно трубы заваривается заготовкой ли листового металла.
На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24×8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 90⁰.
Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ¾ в виде «лопатки», до границы переднего края.
К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
Главная труба является стенкой для бака для нагревания воды.
В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
В итоге должна получиться вот такая печь:

к содержанию ↑

Видео-инструкция по сборке улучшенной версии

Видео-инструкция по сборке вертикальной печи для бани из трубы (модифицированный вариант):

И еще один способ:

к содержанию ↑

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания.

Они бывают трех видов:

Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

Перед установкой нужно обозначить место для проделки отверстия.
На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

к содержанию ↑

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

экономия денежных вложений;
металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
быстрый прогрев помещения менее чем за 1 час;
металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

к содержанию ↑

Важные советы

Чтобы тепло не покидало емкость печи, на край дымохода устанавливается открывающаяся задвижка.
Причиной возгорания может послужить огромное накопление сажи. Для этого в трубе высверливаются два отверстия. В них вставляются стальные трубки с поворотом в сторону трубы. Это мешает появлению копоти. Горючее будет полностью прогорать, а накопление сажи будет минимальное.
После завершения изготовления конструкции, ее нужно проверить на наличие дырок, зазоров и трещин.
Вокруг печи не должно быть ни каких предметов, которые подвержены возгоранию: синтетика, дерево и ткань.
Все обрезные края труб и металлических листов необходимо зачистить от острых краев, во избежание порезов. Если нет опыта правильной установки дымохода, то лучше обратиться к специалистам.
Установку данной печи следует делать на готовый бетонный фундамент, высота его 250-300 мм. На него накладывается кирпичная кладка с глиняным раствором в один или два ряда. Кирпичный экран защитит стены от перегрева.

к содержанию ↑

Пробная топка

Перед использованием печи нужно провести пробную топку, которая испытает всею конструкцию на герметичность сварных швов.
Открывается заслонку и поддувало. После делается небольшая закладка из дров и поджигание. Закрывается дверь и делается подача кислорода в верхний отсек.
Прослеживается полной прогревание, присутствие тяги и проверка герметичности швов.

Вот так дешево и практично изготавливается данная печь для бани. Позволить себе такую простую роскошь может каждый человек.

Печи горизонтальные для бани из трубы + фото

При постройке печи для бани часто бывает трудно изготовить даже простой корпус из стали. Проще взять готовую трубу, тем более чертеж такого сооружения довольно простой. Во многих популярных вариантах печь в бане расположена вертикально. Это обусловлено желанием сэкономить место в парной. Чертеж горизонтальной печи для бани из трубы поможет сделать долговечную конструкцию.

Отличие горизонтальных печей от вертикальных

С позиции экономии пространства выгоднее устанавливать вертикальную конструкцию, однако специфическая форма горизонтальной печи дает несколько преимуществ:

удобство загрузки топлива;
небольшая высота печи, и оптимальное расположение короба каменки;
поскольку в печи горизонтального типа топливо распределяется равномерно, дрова горят лучше.

Внимание! Поскольку круглую горизонтальную печь лучше обтекает воздух, к водяному баку и камням поступает больше тепла.

Современные умельцы создают горизонтальные конструкции, потому что многим нравится вид такой печи. Благодаря простоте конструкции создать ее по своим чертежам не составит труда. Нередко для сооружения подобной печи выбирают старые баллоны из-под природного газа. Возможна установка куска трубы от водопровода диаметром 50 см. Самая популярная конструкция – горизонтальная печка из трубы 53 см. Благодаря горизонтальному положению она прочна и обладает оптимальной теплоотдачей.

Преимущества

При сравнении печей с разным расположением корпуса можно выявить несколько отличительных черт, которые влияют на эффективность прогрева воздуха:

Потоки пламени и нагретых газов направляются к дымоотводу по кратчайшей траектории. При этом они меньше контактируют со стенками конструкции. Поток пламени расположен в самом центре горизонтальной печи.
В горизонтальных печах потоки нагретых газов устремляются к верху корпуса. Только потом их выбрасывает в дымоход за счет разрежения воздуха.
Тепло от нагретых стенок идет по нормали к ним, что означает излучение 90% тепла в горизонтальном направлении. За счет этого быстро прогреваются стены бани. Однако пол получает мало тепла.
Печь, расположенная горизонтально, способна хорошо прогреть все зоны банного помещения, кроме тех, что прилегают к полу.

Масса конструкции может составлять 60-180 кг. По этой причине горизонтальную конструкцию устанавливают в центре парной на довольно простой каркас. Если сделать 20-миллиметровую изоляцию, конструкцию можно установить даже на обычный 8-миллиметровый лист стали.

Постройка горизонтальной печи для бани

Особое устройство горизонтальных печей позволяет более эффективно прогревать каменку. В этих печах топка имеет трубчатую форму. Под ней расположены колосники, обычно изготавливаемые из арматуры или чугунных полосок. Емкость с водой размещается на верхней части корпуса или в торце. При таком расположении вода будет нагреваться довольно быстро.

Инструменты и материалы

При создании горизонтальной печи используют такие материалы:

Отрезок трубы. Ее диаметр должен составлять от 50 до 53 см. Длина корпуса равняется 80-100 см. Для парной в 20 куб. м достаточно первой характеристики. Если нужно нагревать и помещение предбанника, лучше добавить длине трубы 15 см.
Прямоугольный лист стали 120х70 см. Допускается небольшой слой ржавчины. Основное условие – чтобы поверхность была ровной, без отверстий и вмятин. Металл следует выбирать не менее 3 мм толщиной.
Металлопрофиль. Часто применяют уголок № 50. Для одной горизонтальной печи понадобится 1,5-2 м профиля.
Арматурные прутья диаметром 6-8 мм. Можно использовать обрезки по полметра.
Труба 150 см длиной и диаметром 110 мм. Понадобится и несколько колен. Угол поворота и их число следует выбирать в каждом случае отдельно.
Две дверцы – для поддувала и топки.
Кроме металлических элементов, потребуется найти 20 электродов для черного и 5 – для нержавеющего металла.
Диски для работы с болгаркой диаметром 125 мм.

Соорудить печь горизонтального типа получится только при использовании определенных инструментов. К основным относится аппарат для сварки дополнительные принадлежности. В процессе работы понадобится распиливать стальные листы, поэтому в список инструментов следует включить мощную болгарку. Углекислотный полуавтомат – идеальный выбор, когда нужно варить ответственные узлы. Достаточно и простого импульсного блока, если имеются навыки работы.

Важно! Если выбирать старые куски труб, стоит убедиться, что они не имеют никаких деформаций. Лучше использовать новый материал.

При монтаже горизонтальной печи для продолжительной работы в бане необходимо приобретать качественные отрезки, рассчитанные на среднее давление.

Конструкция печи с горизонтальной топкой

Большинство горизонтальных печей имеет идентичную конструкцию. Возможны небольшие отличия в зависимости от исполнения – расположение бака для воды и конструкция зольника. Перед работой следует сравнить разные проекты, изучить чертежи.

Расположение и параметры колосников имеют большое значение для эффективной эксплуатации горизонтальной печи. Если сделать их слишком широкими, тяга будет снижаться. Ширину колосников не следует делать больше 12 мм. Их следует располагать на всю длину топочной камеры.

Выбирая между стальными и чугунными колосниками, стоит отдать предпочтение последним. Такие элементы прослужат намного дольше. Для исключения забивания подсоса золой зольник приваривают в виде отдельного короба. Его подсоединяют снизу.

Часто окно для загрузки топлива делают в виде коробочного туннеля. Благодаря этому получается вывести дверцы топки и подувала в подсобную комнату. Это исключает появление грязи и огарков из моечной.

Коробку каменки устанавливают сверху конструкции, ближе к дымоходу. Передняя часть корпуса всегда оказывается холоднее. Часто она служит лишь для обогрева воздуха в помещении. В некоторых горизонтальных печах вывод дымохода изгибается. Это позволяет увеличить площадь контакта с камнями и баком для воды.

Сборка печи

На горизонтальную конструкцию устанавливают навесную емкость под воду и отделение для каменки. Такая печь является довольно компактной, а благодаря увеличению глубины топки помещение отапливается быстрее. При изготовлении конструкции следует выполнять ряд последовательных действий:

Из стальной трубы вырезают кусок, отмерив длину 80 см. Края следует тщательно выровнять и зачистить.
Сварить решетку колосников. Чтобы сделать площадку правильно, из металлического листа 1,2 см вырезают кусок прямоугольной формы 80х40 см. Внутри делают отверстие, оставляя только раму. К ней приваривают арматурные прутья. Готовые изделия продаются в любом строительном магазине.
Вварить площадку колосников в корпус. Шов трубы корпуса следует располагать над колосниками. Они нагреваются сильнее, что обеспечивает большую теплоотдачу горизонтальной печи.
Из стального листа создают фасад 0,6х0,7 м (ширина и высота соответственно). Его верх делают закругленным. В нем создают 2 выреза прямоугольной формы для дверок.
Габариты заднего элемента корпуса отличаются от размеров фасада. Они равны 0,7х0,9 м. этот элемент сверху будет ограничивать отделение для камней.
Задний элемент и фасад сваривают с корпусом. В центре конструкции устанавливают ограничительную решетку для каменки.
К корпусу приваривают задний элемент с фасадом. Сверху устанавливают фронтальный ограничитель отделения для камней.
В верхней части печи вырезают отверстие для установки трубы дымохода. Лучше сделать его размерами 15х15 см. Затем устанавливают свод печи.
К нему приваривают дымоход. Свод будет являться и днищем отделения для камней. На стенки свода устанавливают решетку 20 см высотой.
Установить дверки. Печь зачистить шлифовальным кругом, чтобы избавиться от ржавчины, а затем обработать термоустойчивой краской. Сначала печь протапливают на улице – для запекания краски.
Сверху задней части установить бак под воду. Для этого туда следует приварить полку равную по габаритам дну емкости для воды. При закладывании каменки камнями следует укладывать их плоскими поверхностями как можно плотнее к металлическим стенкам. Так камни будут нагреваться быстрее.

Учитывая особенности каждого этапа, получится собрать эффективную и долговечную конструкцию.

Требования к установке печи

Остальные работы по монтажу печи проводят в соответствии с такими требованиями:

Монтируют печь на заранее созданное основание. Его устанавливают в двадцати сантиметрах от стены.
В месте, где дымоход будет выводиться наружу, создают утолщение в 120 мм.
Трубу между потолком бани и крыши обрабатывают известкой.
Высота части трубы, которая будет выступать над кровлей, должна быть минимум полметра.
Полок необходимо установить рядом со стеной, где помещена печь. Человек, сидящий на нем, не должен доставать головой до потолка.

Такие условия позволяют установить печь в бане более рационально, не допустив распространенных ошибок.

При создании печи из трубы можно допустить ошибку. В результате оплошности конструкция будет функционировать недостаточно эффективно. Поэтому в процессе создания печи следует учесть некоторые советы. К примеру, исключить быстрое выдувание тепла из конструкции поможет установка в дымоходную трубу подвижной задвижки.

Когда скапливается много сажи, она может возгореться. Чтобы не допустить такой ситуации, стоит оборудовать горизонтальную печь дожигателем. Для этой цели в определенном участке стенки трубы выполняют два отверстия, в которые впоследствии монтируют металлические трубочки, загибающиеся в сторону трубы. Это позволяет исключить образование копоти. В результате в топку будет поступать больше кислорода, а дрова будут догорать полностью.

Учитывая эти советы, можно собрать печь, способную эффективно прогревать баню. При этом дров расходуется не очень много. Объем бака для воды зависит от особенностей корпуса.

Выводы

Уровень наклона корпуса на работе печки не сказывается. Поэтому устанавливать ее можно произвольно. Возможна обработка дымохода высокотемпературным составом. Это поможет исключить металлический запах. Труба после нескольких топок прогорает и становится красной. Дальнейшее окисление металла не происходит.

Как видно, соорудить горизонтальную печь для бани можно и собственноручно, если познакомиться с основными этапами работ и особенностями подготовки. Важно правильно выбрать материалы и найти все необходимые инструменты. При наличии базовых навыков сварки можно сделать эффективную конструкцию, которая прослужит не один десяток лет.

Отправить комментарий

варианты, конструкция, чертежи и изготовление своими руками

Удовольствие от приема банных процедур будет напрямую зависеть от правильности обустройства печки. Металлические каменки, выполненные из труб, отличаются простотой конструкции, надежностью и долговечностью. При использовании соответствующих материалов изготовить своими руками металлическую печь для бани из трубы не составит особого труда.

Сделав печь своими руками, вы придадите бане уникальность

Правильный выбор проекта

Рано или поздно каждый дачник и владелец частного дома задумывается о строительстве на приусадебном участке небольшой деревянной или кирпичной баньки. Настоящим сердцем такой бани будет являться печь-каменка, отвечающая за нагрев парилки. Можно приобрести уже готовые отопители, выполненные в горизонтальном или вертикальном исполнении. Банная печь, выполненная своими руками из прочной металлической трубы, обойдется дешевле покупной, при этом по своим эксплуатационным характеристикам самодельные установки не уступают дорогостоящим покупным вариантам.

Четкий план действий поможет выполнить работу намного быстрее

Печь для бани из трубы своими руками — это функциональные установки, которые не отличаются дизайнерскими изысками. Они полностью выполняют свое предназначение, при правильном выборе топки и всей конструкции каменки смогут в максимально короткий срок протапливать помещение парилки объемом в 20 м² и более. Необходимо лишь подобрать чертежи печи для бани из трубы 530 миллиметров и в последующем изготовить каменку по имеющимся размерам.

На сегодняшний день наибольшее распространение получили два типа самодельных банных печей:

Вертикальные .
Горизонтальные.

Каждая из таких конструкций как обладает определенными преимуществами, так и имеет отрицательные стороны. Выбор конечного проекта и схемы исполнения каменки зависит от планировки, размеров парной и предпочтений домовладельца.

Вертикальные печки схожи по своей конструкции с буржуйкой, отличие состоит в наличии над топочным отделением дополнительной емкости, предназначенной для закладки камней. Вертикальные банные печи отличаются компактными габаритами, поэтому станут отличным вариантом для небольшой по своей площади бани и парилки. Недостатком такой конструкции является расположение поддувала и дверцы топки в парном отделении.

Такую вертикальную печь легко сделать своими руками

Горизонтальные печи могут иметь в зависимости от своей конструкции отделения для камней и специальную емкость для нагрева воды. Поддувало и дверцы располагаются в торце металлической трубы, что дает возможность при изготовлении каменки вывести их за пределы парилки. Самодельная горизонтальная печь для бани из трубы отличается большими размерами, соответственно располагать ее можно лишь в парилках и банях площадью более 20 м². Такие установки отличаются большей эффективностью, что объясняется конвекцией разогретого воздуха и конструкцией горизонтальной топки.

Подробная инструкция изготовления печи для бани:

Преимущества и недостатки

Толстостенные металлические трубы из нержавеющей стали являются едва ли не лучшим материалом для самодельного изготовления печей для бань. Каменка из правильно подобранной трубы прослужит в течение многих лет, обеспечивая быстрый нагрев помещения.

Такая печь сможет прослужить более 10 лет

К преимуществам печки из трубы своими руками можно отнести следующие:

Механическая прочность.
Отличная жаростойкость.
Высокая коррозийная устойчивость.
Долговечность.
Устойчивость к перепадам температуры.

Вертикальные и горизонтальные каменки будут иметь внутреннее круглое сечение, что обеспечивает эффективное распределение тепла, гарантируя максимально возможную эффективность сгорания топлива, а также качественную естественную тягу.

Для изготовления самодельных дровяных и газовых печей используют трубы с толщиной стенок не менее 8 миллиметров. Такой агрегат будет отличаться хорошей теплоемкостью, сможет сохранять жар в течение длительного времени, не разрушается под воздействием температурной и водяной коррозии.

Как сделать печь для бани из металлолома:

Самостоятельное изготовление печки из трубы

В сети интернет можно найти многочисленные проекты выполнения печей-каменок для бани из толстостенной металлической трубы. Можно подобрать такие каменки для парилок и бань различной площади, а при наличии минимального опыта работы со сваркой изготовить самодельную конструкцию не составит особого труда.

Необходимые материалы и инструменты

Перед тем как приступать непосредственно к изготовлению печки-каменки, следует позаботиться о наличии всех инструментов, используемого оборудования и материалов. Для работы потребуется ручной или полуавтоматический сварочный аппарат, электрическая дрель, болгарка, различный слесарный инструмент.

Из материалов понадобится следующее:

Металлическая толстостенная труба диаметром 500 миллиметров, длиной полтора метра и толщиной от 8 миллиметров.
Стальная труба для отделения с камнями толщиной 8 миллиметров и диаметром 350 миллиметров.
Труба для дымохода высотой 1,5 метра и толщиной стенок 4 миллиметра.
Металлические листы с толщиной 8 миллиметров, размерами 600×800 миллиметров.
Навесные металлические гаражные петли.
Отрезок водопроводной трубы.
Металлическая арматура или отрезки прута.

Как сделать печь для бани из трубы:

Предпочтительно использовать нержавеющую сталь вместо черного проката. Такая печь в баню из трубы 500 миллиметров будет отличаться максимально возможной долговечностью, она не боится существенного перепада температуры и прослужит не один десяток лет.

Пошаговая инструкция

Конструкция вертикальной банной печи может несколько отличаться, однако работа по выполнению каменки будет идентична. Потребуется по имеющимся размерам вырезать корпус печки, сварить металлическую каменку, поддувало, топочное отделение и установить дымоход. При наличии соответствующего опыта работы со сваркой справиться с изготовление печки можно буквально за 3-4 часа.

Этапы работы:

В толстостенной трубе, которая используется в качестве корпуса печки, вырезают отверстие для поддувала, располагающееся на высоте 40 миллиметров от нижнего конца трубы. Работать проще всего болгаркой или использовать сварочный резак. Размер поддувала составляет 240×80 миллиметров.
На одной оси с поддувалом выше его верхнего края приблизительно на 200 миллиметров вырезают отверстие для топки. Размер топочного отделения в проекции составляет 240×200 миллиметров.
На 15-20 сантиметров выше топки располагают емкость для загрузки камней. Диаметр каменки будет составлять около 350 миллиметров, что будет достаточно для размещения внутри необходимого количества крупных камней.
К заднему торцу каменки приваривают глухую стенку, а спереди крепят заглушку с открывающейся полукруглой дверцей. Металлическая дверца потребуется для закладки камней и поливания воды на раскаленные камни во время приема банных процедур.
Выполняют топливник, для чего вырезают диск, который по своему диаметру равен размеру используемой трубы. В центре диска топливника вырезают прямоугольное отверстие для установки чугунных колосников.
Водогрейный бак может выполняться из листовой стали с боковыми стенками от основной трубы банной печи. Днище бака служит верхним сводом у топливника.
Бак выполняют из листовой стали толщиной 5-8 миллиметров. В верхней части бака прорезают отверстие, равное диаметру трубы для дымохода.
В полученное отверстие вваривают отрезок дымоходной трубы, который должен выступать за верхние габариты каменки на 100 миллиметров.
Днище водяного бака с вваренным дымоходом устанавливают в основную трубу, после чего приваривают в нескольких точках крепления.
Для удобства использования печки верхнюю крышку бака можно выполнить из двух частей. Одна часть приваривается наглухо, а вторая крепится на металлических шарнирных петлях.
Готовую горизонтальную печь устанавливают на ровное основание. К корпусу приваривают гаражные петли, на которые крепится дверца для поддувала и топливника. Проверяется герметичность выполненного водогрейного бака.

В этом видео вы узнаете подробнее, как сделать долговечную печь для бани:

Всё, что останется сделать, это провести на открытом воздухе огневые испытания и установить печку на постоянное место в парилку. Если печка устанавливается в непосредственной близости от деревянных стен, проводят их дополнительную противопожарную обработку или отделывают поверхности специальными защитными материалами.

Изготовление печки для бани из трубы не представляет особой сложности. Необходимо лишь подобрать качественный проект и в последующем выполнять всю работу по имеющимся размерам и чертежам.

Наибольшей популярностью сегодня пользуются вертикальные каменки, которые сочетают компактные размеры, эффективность и простоту выполнения. Такой вариант печки станет отличным решением для небольшой по площади парилки в деревянной бане.

Как сделать хорошую печь для бани:

Как вырезать отверстие в стене, чтобы вентилировать печь на пеллетах | Домашний справочник

Танцующее пламя долгое время было утешительным источником тепла, а печи на пеллетах предлагают это тепло и сияние с дополнительным преимуществом большего разнообразия источников топлива. Установка печи на пеллетах часто имеет менее строгие требования строительных норм, чем дровяные камины и печи, но у каждого производителя есть свои собственные требования, которые также должны соблюдаться для обеспечения безопасности и эффективности. Как правило, вентиляционные трубы должны выходить из дома между стенными стойками.Определите местоположение, основываясь на местных правилах и правилах производителя, и обратитесь за помощью к специалисту, если вы не уверены в размещении.

Найдите шпильки, слегка постукивая стеной молотком по области, где вы планируете вентилировать печь. В этой зоне не должно быть электрических розеток и выключателей, чтобы избежать проводки. Когда шпилька находится, вы услышите твердый, жесткий звук. Пустое пространство делает мягкий стук. Слегка отметьте места расположения двух шпилек на стене карандашом.Вентиляционная труба выйдет между ними.

Отметьте стену в приблизительном центре, откуда выйдет печная труба, карандашом или фломастером.

Подсоедините сверло длиной 12 дюймов к силовой дрели. Диаметр долота не имеет значения, так как этот шаг не вырезает отверстие для вентиляционной трубы.

Включите дрель и просверлите прямо сквозь стену на отметке карандашом снаружи дома. По возможности держите уровень сверла. При необходимости установите небольшой уровень сверху пилы в качестве направляющей.

Замените сверло на 3- или 4-дюймовую кольцевую пилу. Диаметр кольцевой пилы должен соответствовать диаметру вентиляционной трубы.

Включите сверло и поместите сверло в отверстие. Просверлите прямо через внутреннюю стенку, затем вытяните пильную машину из отверстия.

Отключите сверло и удалите материал внутри кольцевой пилы.

Перейдите к внешней стороне дома и найдите отверстие, в котором вы пробурили стену.

Просверлите прямо через наружную стенку в отверстии, отведите назад пилу и удалите материал внутри кольцевой пилы.

Загляните внутрь отверстия и снимите или отрегулируйте изоляцию по мере необходимости или по указанию производителя печи на пеллетах.

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубопроводы вам нужны для установки камина, печи или любого другого очага, может быть пугающей задачей. Чтобы упростить для вас вещи, мы рассмотрим некоторые аспекты наиболее распространенных типов дымоходных труб и объясним их использование и применение.

У нас есть руководство, которое поможет вам, потребителю, лучше познакомиться с дымоходом.Прежде всего, при любой установке вам следует начать с обращения к руководству по эксплуатации вашего домашнего очага. Различные камины и печи имеют различные требования к вентиляции. Эти требования касаются не только того типа трубы, который вам нужен; он также содержит конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-то в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями непосредственно к производителю вашего устройства.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 1-800-203-1642 или напишите нам по адресу [email protected]. Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое труба дымохода класса А?

Труба дымохода класса A имеет много названий, часто называемых дымоходом с двойными стенками, дымоходом с тремя стенками, полностью топливной трубой или изолированной дымоходной трубой. Труба класса A используется для отвода высокотемпературных выхлопных газов, выходящих из дров, угля и маслосжигающих приборов, таких как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Труба дымохода класса A внесена в список UL, что позволяет использовать ее с различными вентиляционными трубами других производителей, а также с более широким выбором каминов, печей, топок и печей. Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать различные марки дымоходов класса А в одной системе дымоходов, если это специально не разрешено производителем.Трубы разных марок спроектированы с особой тщательностью и должны использоваться в качестве единой системы от начала до конца.

Если вы хотите расширить или перепроектировать свою существующую систему дымоходов, вам необходимо знать марку и модель существующей трубы класса А и, если это возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы больше не выпускается или устарела, вам, скорее всего, придется восстанавливать систему дымоходов с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем.Эти адаптеры очень редки и обычно предлагаются только производителем, чтобы связать очень похожую прекращенную систему трубопроводов с предлагаемой в настоящее время системой.

Существует два типа дымоходов класса А:

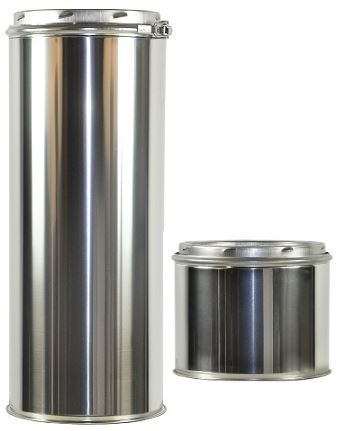

Дымоход в сплошной упаковке — Эти трубы имеют меньшие внутренние диаметры (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенную (например, труба Simpson DuraVent DuraTech), либо тройную (как труба Simpson DuraVent DuraPlus) ).Эти трубы содержат стекловолоконную или керамическую изоляцию, чтобы они оставались холоднее снаружи, и должны иметь зазор в 2 дюйма от горючих веществ.

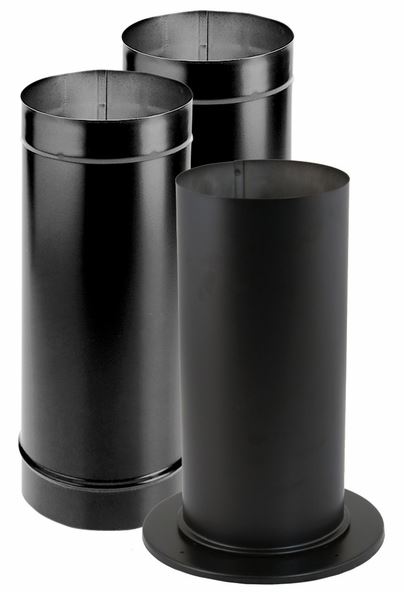

Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 до 24 дюймов) без изоляции. Примером такого типа трубы класса A является труба дымохода IHP, которая требуется для использования с каминами повышенной комфортности и производства Astria. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы сохранить внешнюю стенку более прохладной, а также должны иметь зазор в 1 или 2 дюйма для горючих веществ.

При использовании дымоходной трубы класса A важно правильно спланировать или направить вентиляционную трубу, чтобы минимизировать затраты и максимально сэкономить. Труба класса А обычно изготавливается с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной). При использовании трубы класса А внутри кладочной трубы, погони, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованную трубу. Настоятельно рекомендуется, если возможно, установить дымоход в интерьере вашего дома.Воздействие вашей системы дымохода на улицу влечет за собой риск «синдрома холодного очага», который может помешать составлению и производить больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба открыта, она подвержена возможной ржавчине и коррозии. Это особенно актуально в прибрежных районах. Если вы должны использовать оцинкованную трубу снаружи, мы призываем вас покрасить вашу трубу высокотемпературной, устойчивой к коррозии краской.Помните, что оцинкованный трубопровод должен быть очищен и подготовлен перед покраской, чтобы удалить остатки машинного масла или пыль из производственного процесса.

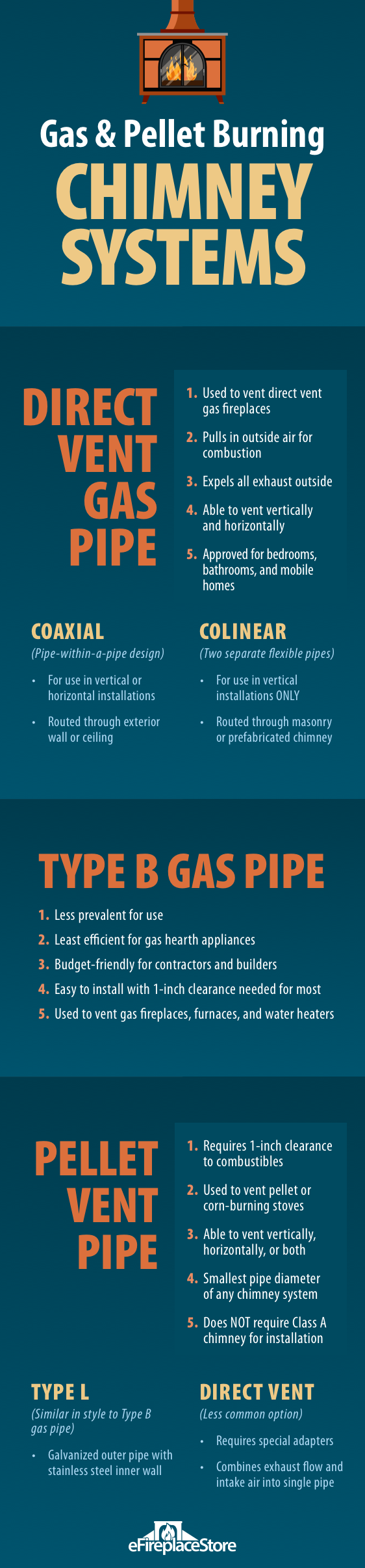

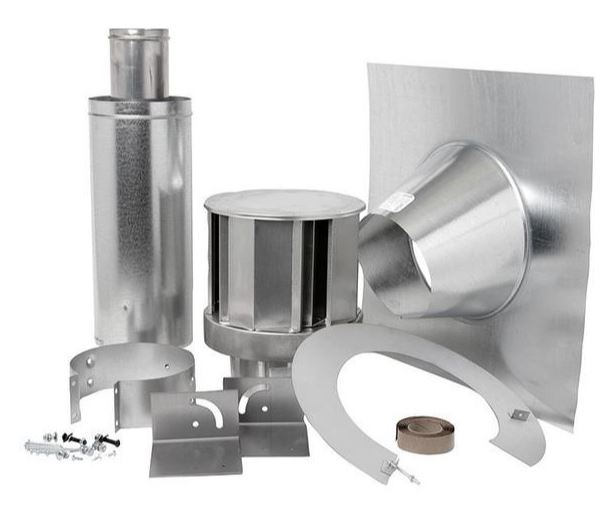

Что такое прямая вентиляционная труба?

Прямая вентиляционная труба сделана специально для аппаратов прямого вентиляционного газа. Термин «прямое вентилирование» относится к устройству, которое использует только наружный воздух для сгорания и удаляет все выхлопные газы непосредственно назад наружу. Сам прибор изолирован от комнаты стеклянной дверью, которую нельзя открывать во время использования прибора.

Устройства с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными системами сжигания древесины.

Существует два типа систем прямого вентиляционного трубопровода:

Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей наружной трубы. Внутренняя труба, отделенная от наружной трубы проставками, вентилирует и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха снаружи в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

Коллинеарная труба — это система с двумя раздельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб, как правило, являются гибкими и обычно используют существующие каменные конструкции для прокладки труб.

Зазоры для прямой вентиляционной трубы могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямой вентиляцией.Общее правило, однако, — это 1-дюймовый зазор для вертикальных проходов. И если труба проходит горизонтально, она должна иметь зазор в 3 дюйма для верхней половины трубы и зазор в 1 дюйм для нижней половины трубы.

Системы дымоотводов с прямой вентиляцией являются специализированными. Каждый компонент, включая трубу, колена, противопожарные опоры, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямой вентиляцией. Вы никогда не превратите прямую вентиляционную трубу в трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специализированные переходники для преобразования дымовой трубы класса А в систему прямого вентиляции.

В отличие от печной трубы, использование кровельных опор и наперстков с прямыми вентиляционными системами не служит точкой пересчета для присоединения дымовой трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве по эксплуатации каждого камина, печи или вкладыша с прямой вентиляцией будет указано, какие марки труб с прямой вентиляцией разрешены для использования с данным устройством.

Уникальным и удобным аспектом систем с прямыми вентиляционными трубами является способность вентилировать и заканчивать различными способами. Система прямого вентилирования может быть подключена как горизонтально, так и вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямого вентилирования за пределы вашего дома. При проектировании вашей системы вытяжных дымоходов обязательно следуйте рекомендациям вашего производителя в отношении максимального горизонтального прогона, вертикального подъема и т.Спецификации для вентиляции для каждого устройства будут изложены в руководстве пользователя.

Устройства с прямой вентиляцией могут упоминаться как «верхняя вентиляция», «задняя вентиляция» или «наклонная задняя часть». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная задняя часть» относится к устройству с воротником дымохода, выходящим из устройства под углом 45 градусов, с легкой приспособляемостью для вертикальной или горизонтальной вентиляции с использование локтя 45 градусов.

Многие производители аппаратов прямого вентиляции предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных агрегатов. При покупке этих комплектов обязательно узнайте, сколько труб вы получите, и будет ли этого достаточно для комплектации вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, отличается от трубы дымохода класса А, хотя эти два типа часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, в частности, внутри помещения, где установлена печка.Как только вентиляция достигает стены или потолка, она должна быть преобразована в трубу дымохода класса А. В зависимости от того, какую трубу вы используете — одностенную или двустенную, вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолков или стен. С другой стороны, двустенная печная труба требует всего лишь 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать свою печную трубу в трубу класса А для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что печной трубе никогда не разрешается проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Поэтому, никогда не безопасно использовать только трубу печи для вентиляции. Это просто вопрос того, как эти трубы спроектированы.

При использовании снаружи печная труба не сможет поддерживать высокие температуры дымовых газов, что может привести к накоплению креозота и увеличению риска возгорания дымохода.Труба дымохода класса А требует только два дюйма для очистки от горючих газов, потому что она предназначена для обработки самых высоких температур для выхлопных газов. Вот почему вы должны перейти от дымохода к дымоходу класса А при вентиляции вашей дровяной печи.

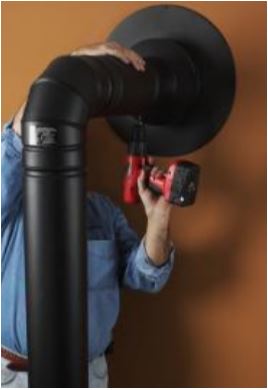

Как установить печную трубу в дымоход

Существует несколько различных способов перехода от дровяной печи к дымовой трубе для правильной вентиляции. К ним относятся методы вентиляции через потолок или через стену.Каждая установка требует различных компонентов, в зависимости от точки перехода между печной трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, проходящих вертикально через потолок, необходимо иметь потолочную опорную коробку или круглую потолочную опорную деталь, чтобы использовать ее в качестве точки перехода от трубы печи к дымовой трубе класса А. Труба печи соединяется с нижней частью, а труба дымохода класса А — с другой стороны, проходя через саму потолочную опорную коробку или чердачный изоляционный экран (в случае круглой потолочной опоры).Отсюда труба дымохода будет проходить через скатную крышу с помощью мелькания крыши, или она может быть встроена в каркасную деревянную чеканку, которая должна быть увенчана фальсификацией топа чейзера.

Сквозь стену — Для вентиляционных систем, проходящих горизонтально через стену, необходимо иметь наперсток. Наперсток предназначен для того, чтобы труба дымохода класса А проходила через стену, проходила в комнату, где установлено ваше устройство, а затем соединялась с трубой печи.В зависимости от того, какую трубу вы используете, труба дымохода класса A должна входить в помещение на шесть дюймов (для подключения к двустенной печи) или на 18 дюймов (для подключения к одностенной печи).

Большинство дровяных печей являются моделями с верхним вентиляционным отверстием, а это означает, что воротник дымохода будет сверху блока. Для любой горизонтальной вентиляционной системы, проходящей через стенку, вы должны иметь вертикальный подъем не менее 12 дюймов от верхней части печи (не считая самого воротника дымохода или колен), прежде чем подсоединять угловую часть под углом 90 градусов, чтобы повернуть к стена.

Некоторые старые дровяные печи являются задними вентиляционными моделями. Эти модели требуют использования тройника в целях очистки у воротника дымохода. Как и в моделях с верхним вентиляционным отверстием, они требуют как минимум 12 дюймов вертикального подъема, прежде чем направлять вентиляционную трубу в горизонтальном направлении. Пожалуйста, обратитесь к руководству пользователя для более подробной информации.

Существует одно основное различие между дровяными и прямоточными печами. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут вентилироваться горизонтально от воротника дымохода до стены.Другие печи с прямой вентиляцией представляют собой модели с «наклонной спинкой», это означает, что воротник дымохода расположен под углом 45 градусов на устройстве, что обеспечивает некоторую универсальность для вертикальной или горизонтальной вентиляции без необходимости использования колена на 90 градусов. Для получения более подробной информации о вентиляционных камерах с прямым вентиляцией, пожалуйста, обратитесь к разделу о вентиляционных трубах.

Что такое газопровод типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную металлическую трубу с двойными стенками, которая используется для вентиляции газовых приборов, перечисленных для использования с газоотводом типа B.Труба типа B становится все менее распространенной для выпуска продуктов с подовым подом, но многие печи и водонагреватели все еще используют ее.

Основной причиной отказа от использования вентиляционных труб типа B для подовых продуктов является их недостаточная эффективность, особенно по сравнению с прямыми и без вентиляционными устройствами. Тем не менее, по-прежнему существует рынок труб B-Vent для каминов из-за его экономической жизнеспособности, что делает его особенно привлекательным для подрядчиков и строителей.Другое преимущество типа B состоит в том, что он, как правило, не подвержен проблемам с чрезмерной тягой, частично из-за вытяжного колпака, который втягивает избыточный воздух для умеренной сильной тяги. Большая часть трубы B-Vent имеет зазор в один дюйм от горючих веществ.

Труба типа

типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, он никогда не должен использоваться в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое пеллетная вентиляционная труба?

Выпускная труба для пеллет используется для вентиляции печей, работающих на пеллетах или кукурузе.Эти трубы имеют меньший диаметр, чем любая другая вентиляционная труба, обычно диаметром 3 или 4 дюйма. Двустенная труба гранул требует 1-дюймового зазора для горючих веществ. И в отличие от печной трубы, вентиляционная труба для пеллет не требует дымохода класса A для установки.

Другими словами, вам не требуется преобразовывать вентиляционную трубу для пеллет в трубу класса А при прохождении через стену или потолок. Пеллетная труба используется на всем пути от прибора для сжигания пеллет или кукурузы до конечной точки.

Как и в системах с прямой вентиляцией, выпуск пеллет может быть прекращен либо вертикально, либо горизонтально. Если заканчивается горизонтально, крышка должна быть не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, крышка должна быть не менее 12 дюймов над крышей.

Тем не менее, если вы выпускаете вкладыш для сжигания гранул, вашему устройству потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткую трубу или вентиляционную трубу для пеллет с помощью переходника.

Типы заглушек дымохода

Заглушка дымохода класса A

Трубы дымохода

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо на верхней части трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При закрытии системы класса A вы должны следовать так называемому правилу «10-3-2» или правилу «10 футов, 2 фута».

Это правило объясняется Ассоциацией естественной противопожарной защиты (NFPA) следующим образом:

«Дымоход для бытовых приборов или приборов для утилизации газа с низкой температурой должен быть не менее 3 футов (0.9 м) выше самой высокой точки, где оно проходит через крышу здания, и, по крайней мере, на 2 фута (0,6 м) выше любой части здания на горизонтальном расстоянии 10 футов (3 м) «(NFPA ANSI Z223.1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен соответствовать 10-футовому радиусу, без каких-либо препятствий в верхней части трубы, прежде чем надеть крышку. Это правило применяется для обеспечения правильной тяги для вашего подразделения. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в соответствии с этим требованием, звоните или пишите нам по электронной почте, и мы будем рады помочь.

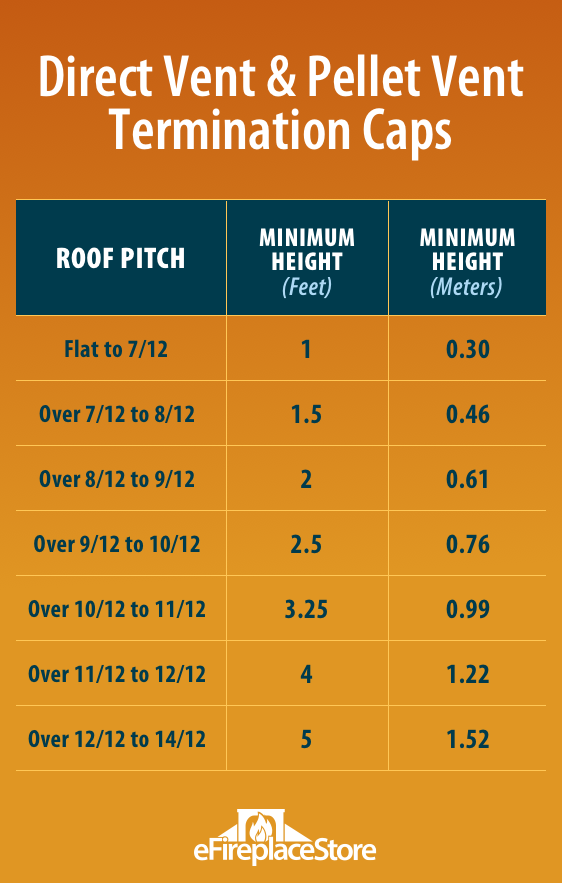

Заглушки для вентиляционных отверстий прямого выпуска и пеллет

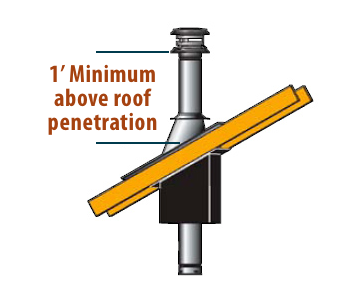

Вертикальные заглушки : Вертикальная заглушка предназначена для использования, очевидно, при закрытии вентиляционных труб вертикально через крышу. В зависимости от того, какого производителя трубы вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезмерного холодный климат).И в зависимости от уклона вашей крыши вам может понадобиться от 1 до 5 футов трубы, проходящей мимо вашей крыши. Как всегда, ознакомьтесь с рекомендациями производителя для правильной вентиляции и прекращения работы вашего устройства. Некоторые заглушки изготовлены из алюминия, в то время как другие изготовлены из нержавеющей стали, что предпочтительно для долговечности и надежности.

Горизонтальные заглушки : Одно отличие от систем с прямой вентиляцией заключается в возможности горизонтального подключения к наружной стене.Как и в случае с вертикальными заглушками, может быть несколько специализированных вариантов, включая круглые или квадратные заглушки. Обязательно ознакомьтесь с рекомендациями производителя относительно правильных зазоров для горизонтальной установки вашего устройства. В этих рекомендациях будет указано подходящее расстояние, необходимое вам от стены, окон, дверей и других частей дома. Кроме того, некоторые устройства могут требовать минимального увеличения вентиляционного отверстия до того, как будет разрешено горизонтальное отключение.

Snorkel : Запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных сквозных окончаний, когда вертикальный подъем необходим для соответствия требованиям минимальной высоты.Самым распространенным использованием этого термина будут установки в подвалах и ситуации, когда ваше устройство установлено ниже класса.

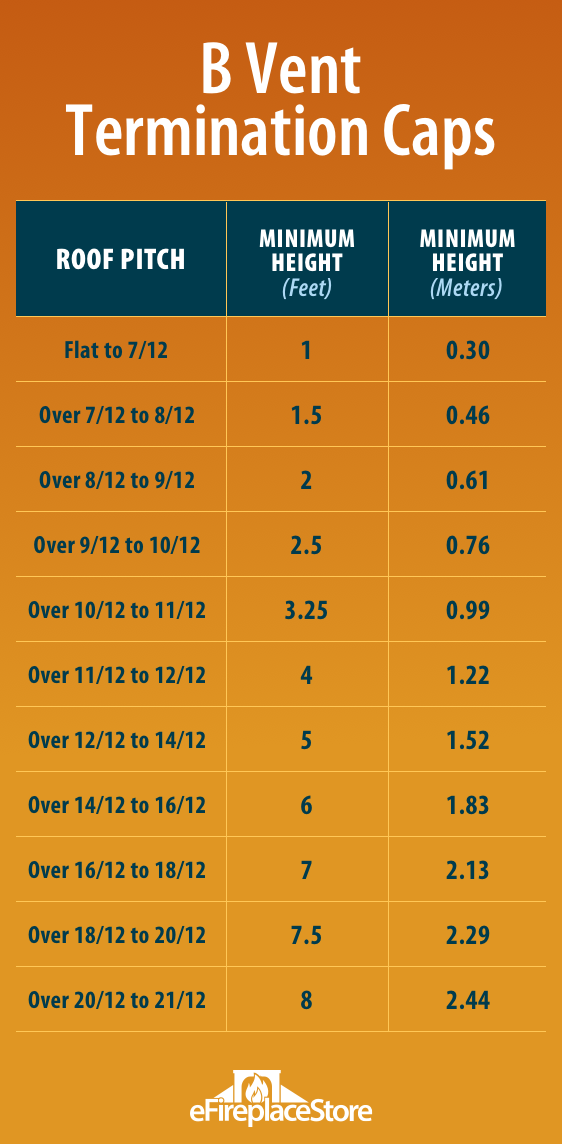

Type B Caps

Системы типа

типа B могут включать в себя множество различных компонентов трубопровода, и конечная точка ничем не отличается. Системы B-Vent могут быть установлены только вертикально, с несколькими различными типами крышек, доступных в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи с измерениями.

Прочие компоненты для монтажа дымоходов

В дополнение к вашей трубе и заглушке дымохода / заглушки, есть несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

Адаптер анкерной трубы / дымохода : Подавляющему большинству каминов, печей и топок требуется анкерная плита (обычно для каминов с нулевым зазором и каменной кладкой) или адаптер дымохода (обычно для печей и каминов с прямыми вентиляционными отверстиями) для использования определенного типа. дымоходной системы.Например, если вы покупаете дровяной камин с нулевым зазором с 8-дюймовым дымоходом и хотите использовать дымоходную трубу Simpson DuraVent DuraTech, вам потребуется использовать 6-дюймовую двухстенную дымоходную трубу DuraVent DVL для дымохода.

Комплект колена / колена : Колена часто требуются в системах дымоходов по разным причинам. Если вы не можете вентилировать свою систему дымоходов вертикально или горизонтально без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых Добрый.Все производители указывают параметры смещения для каждого очага в руководстве пользователя. Таким образом, вы хотите обратиться к руководству для этой конкретной информации, касающейся вашего устройства.

В то время как во многих печных трубах и системах с прямыми вентиляционными трубами используются колена под углом 90 и 45 градусов, в системах дымоходных труб класса A не допускается отклонение более 30 градусов. На самом деле, вам понадобится два колена, если вы смещаете трубу дымохода класса A — колено, чтобы начать смещение, и еще одно, чтобы закончить смещение.По этой причине большинство производителей дымоходов класса А продают колена только в наборах, которые имеют два колена и ремешок для локтя для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или менее) между двумя коленами. Использование двух колен для смещения дымоходных труб класса А оптимизирует производительность дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой вы можете смещаться, чтобы обойти препятствие почти до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Труба для выпуска пеллет, однако, может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений в руководстве по эксплуатации для вашего устройства, и к рекомендациям производителя труб для допусков на смещение для каждого типа труб.

Локтевой ремень / настенный ремень : Многие производители поставляют локоть для многих видов труб для поддержки систем дымоходов со смещениями. Вы будете использовать стенные ремни — по одному на каждые 4-5 футов подъема вентиляционного отверстия — при работе с классом А или с прямыми трубами вентиляционного отверстия вертикально внутри гнезда или рядом со стеной.

Опорная коробка для потолка / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из помещения, где расположен прибор. Если вы осуществляете вентиляцию вертикально через потолок / крышу, вам понадобится опорная коробка для потолка или круглая опора для потолка. Если вы проходите через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только опорными элементами, но и точкой перехода от печной трубы к дымоходу класса А.В системах с прямой вентиляцией они будут использоваться только для поддержки, поскольку нет перехода на другой тип трубы.

Огнезащитный / чердачный изоляционный щит : при прохождении через потолок, пол или чердак вам необходимо использовать один из этих компонентов. Если потолочная опора не используется, противопожарная перегородка требуется для прохода через потолки в многоэтажных домах, в то время как чердак для утепления требуется при прохождении через чердак.Обе эти части гарантируют, что ваша труба поддерживает надлежащие зазоры, когда она проходит через горючие потолки и полы.

Опора дымохода / тройника : Когда ваша система дымоходов проходит через стену, вам понадобится опора тройника и тройника, которая будет служить изгибом на 90 градусов для поворота дымохода к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и системами дымоходов класса А, поскольку труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы проходить вертикально до крыши для завершения.Все тройники дымохода класса А должны быть в качестве опоры для вертикальной трубы.

Опора крыши : Опора крыши, расположенная под крышкой, предназначена для поддержки трубы как над, так и под крышей. Существует ограниченное количество труб будет поддерживать, в частности, под крышей, но этот компонент идеально подходит, если вы не имеете коробку поддержки потолок как часть вашей системы.

Проблескивающий / штормовой ошейник : Проблескивающий и штормовой ошейник идут рука об руку; они предназначены для защиты вашей дымовой системы от атмосферных воздействий.Мигает это кусок, который закрывает отверстие в вашей крыше, где проникает труба. Штормовой воротник надевается на вашу трубу чуть выше мигающего, чтобы предотвратить попадание дождя или снега в маленькую щель между вашим мигающим и трубным. Вы должны выбрать мигающий, соответствующий вашему уклону крыши. Шаг крыши — это измерение вертикального подъема на горизонтальном расстоянии 12 дюймов. Например, если ваша крыша имеет вертикальный подъем на 3 дюйма на 12-дюймовом горизонтальном расстоянии, ваш уклон составляет 3/12.

Удлиненный кронштейн для крыши : Когда ваша труба поднимается более чем на 5 футов над крышей, вам необходим удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы к ветру.

Резюме

Мы надеемся, что это руководство было полезным и информативным. Помните, что это не может быть достаточным стрессом, чтобы проконсультироваться с руководством вашего владельца, прежде всего, при рассмотрении, как вентилировать ваше очаговое устройство. Некоторые местные нормы требуют, чтобы вы использовали только тот тип трубы, который указан в руководстве по эксплуатации вашего устройства.Всегда проверяйте с местными чиновниками строительных норм и правил при проектировании системы дымохода, чтобы гарантировать правильную установку. Если вы потеряли руководство для своего владельца, позвоните или напишите нам по электронной почте, и член нашего знающего персонала будет рад узнать, сможем ли мы найти его для вашего камина, печи или камина.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею, Коллин является одним из сертифицированных техников и менеджеров по контенту Национального института камина (NFI) для брендов eFireplacestore, eCanopy и EliteDeals.Он профессионал Master Hearth, что означает, что он сертифицирован во всех трех областях домашнего оборудования — дерево, газ и пеллет.

Когда он не на работе, он проводит время со своей женой Линдси и его сыновьями Самуилом и Эли на их ранчо, наслаждаясь их многочисленными животными. Завершение проектов вокруг ранчо и проведение качественного времени с его семьей — одна из его самых больших радостей.

Планирование установки дымохода и печной трубы

Следующие рекомендации являются общими руководство, чтобы помочь в расположении и выборе компонентов дымохода необходимо для вашей установки. Всегда читайте и следуйте инструкциям по установке перед установкой вашей системы дымоходов. Следуйте местным строительным нормам и правилам Ваш дымоход проверен.

Загрузите наше Руководство по установке дымоходной трубы или постройте свою дымоходную трубу, используя наш Automated Chimney Pipe Builder

Начало работы

Определите (внутренний) диаметр вашей дымовой трубы. Обычно это тот же размер, что и у воротника дымохода на вашем приборе. (Видеть Фигура 1). Следуйте рекомендациям производителя, когда это применимо. Никогда используйте дымоход, диаметр которого меньше размера дымохода прибора это связано с. Дымоход неправильного размера приводит к плохой тяге и чрезмерное образование креозота.

Планирование дымохода Шаг 1

Выберите тип установки, определив где будет работать ваша труба. Установки будут отличаться. определить если установка осуществляется через крышу или через стену. У вас есть вторая история или потолок собора? А через настенную установку требуются дополнительные компоненты (настенный наперсток, тройник с крышкой, опора тройника и Стенные ремни). Установите трубу дымохода во внутренней части конструкции как только возможно. Холодная внешняя труба будет производить меньше тяги и будет генерировать больше креозота. Если возможно, избегайте смещений, которые ограничивают естественная тяга.Прямая вертикальная установка более эффективна. Если смещение требуется, чтобы избежать стропил или других препятствий, пожалуйста, обратите внимание что локти более 30 градусов не разрешены в Соединенных Штатах, и допускается не более двух смещений в одной установке. В Для каждого смещения необходим как минимум один локоть.

Single Multi Story through the Attic Chimney Installation

Cathedral Ceiling Chimney Pipe Installation

Through the Wall Chimney Pipe Installation

Планирование дымохода Шаг 2

Определите количество длин дымовой трубы требуется .Дымоход должен простираться как минимум на 3 фута выше самого высокого точка, где она проходит через крышу, и быть как минимум на 2 фута выше, чем любая часть здания в пределах горизонтального расстояния 10 футов (рисунок 2). Верхняя крышка установлена над этой точкой. Если труба дымоходная простирается более чем на 5 футов над крышей, расширенный кронштейн крыши должен быть установлен для обеспечения устойчивости от ветра и снега. При расчете Установленную длину вашей трубы вы должны вычесть для каждого соединения, (см. таблица ниже) и включите требования к высоте, как описано.Это позволяет для перекрытия плотно прилегающих соединений. Загрузите наше Руководство по установке трубы дымохода прямо сейчас.

Минимальная высота дымохода, на уровне моря, прямой или вертикальная труба находится на высоте от 10 до 15 футов над выходом прибора. выше возвышения или использование локтя или тройника, потребует приблизительно От 30% до 60% больше высоты, чтобы обеспечить адекватную тягу.

РубрикаРазное
