Как сделать раскладной мангал своими руками из металла чертежи – чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу

Содержание

Раскладной мангал-чемодан и мангал-дипломат из металла своими руками

Самый удобный вариант для приготовления шашлыка на природе – сборно-разборный мангал из нержавеющей стали. Выбрав подходящую конструкцию жаровни и найдя к ней чертеж, всю работу можно выполнить своими руками.

Подготовительный этап

На начальном этапе необходимо выбрать макет мангала. Они бывают разборные, мангал-чемодан, мангал-дипломат и жаровня сумкой. Основные требования:

  • удобный размер и легкость;
  • возможность сделать складной мангал своими руками;
  • надежность и долговечность, к таким относятся изделия из металла.

Чертежи с указанием всех размеров необходимо сделать на бумаге или можно на плотном картоне изготовить лекало. Так будет легче сделать ровный и красивый складывающийся мангал.

Далее необходимо позаботиться об инструментах и материалах, желательно чтобы они были под рукой и в рабочем состоянии.  Для того, чтобы сделать складной мангал, потребуется:

  • лобзик с лезвиями по металлу;
  • болгарка и электродрель;
  • ножницы по металлу;
  • сварочный аппарат;
  • уровень и рулетка;
  • листы металла или нержавеющей стали;
  • набор резьбовых плашек.

Мангал-дипломат: устройство и сборка

Такая конструкция очень удобна, она разборная, и ее легко можно сделать своими руками. При складывании все пачкающиеся поверхности убираются внутрь и закрываются. Мангал-дипломат в сложенном виде примерно 40 мм толщиной, оснащен удобной ручкой, его легко переносить. Такой конструкцией можно воспользоваться как сумкой для транспортировки шампуров или решетки гриля. В этом случае размеры будут зависеть от длины шампуров. Идеальный размер мангала для активного отдыха – это 40 см ширина и 65 см длина. Приступаем к работе:

  1. Изготавливаем дно. Для этого понадобится металл толщиной около 3-х мм, лучше выбрать нержавеющую сталь, она надежнее и увеличит срок службы жаровни.
  2. В продольных стенках необходимо сделать дырки для воздухообмена, можно сделать их в два ряда в шахматном порядке. Размеры стенки будут 65х20,5 см. Для того, чтобы конструкция складывалась, к ним крепят небольшие навесы (сваркой или болтами).
  3. Поперечные стенки должны быть съемными и крепиться ко дну зажимами. Для этого делают прорези, края загибают на 10 мм по короткой стенке.
  4. Для ножек ко дну необходимо прикрутить гайки М8. Сами ножки изготавливаются из прута (8мм), длина примерно 60 см. С одной стороны ножки необходимо сделать резьбу, с другой стороны нужно позаботиться о том, чтобы мангал не тонул в земле.
  5. Ко дну крепится ручка для переноски. Также необходимо продумать элементы фиксации, исключающие самопроизвольное открытие. Складывающийся мангал-дипломат в этом случае не доставит хлопот в транспортировке.

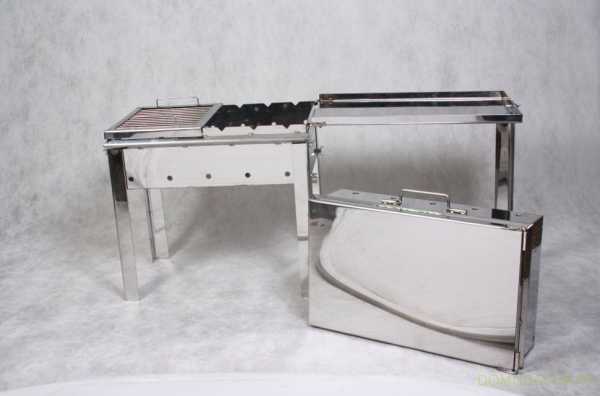

Мангал-чемодан: устройство и сборка

Сделать мангал-чемодан из нержавеющей стали так же можно своими руками. Для сборки подойдет и другой металл, но нержавейка прослужит дольше. В собранном виде конструкция напоминает чемодан, и им можно пользоваться как сумкой.

Мангал-чемодан состоит из дна и крышки, детали вырезаются в соответствии с чертежами. В обеих частях делаются отверстия. На боковых стенках делаются отверстия под шампуры, их можно сделать напильником. В крышке вырезаются отверстия по всей площади, для защиты от ветра на нижнем крае дублируется фиксация для шампуров. В процессе готовки нижний край отгибается и становится опорой.

Для крышки необходимо сделать упоры (прямоугольные пластины из стали с закруглением с одной стороны). Они вставляются в распор между крышкой и дном. Для ножек можно использовать трубки (10 мм) из металла. Корпус ставится на них и фиксируется штифтами.

В завершении работы изготовленный мангал-чемодан или мангал-дипломат можно покрасить краской, она обязательно должна выдерживать нагрев до 600 градусов. Складные жаровни очень удобны в использовании, их легко можно взять с собой, они помещаются в багажник авто и удобны в хранении.

poluchi-teplo.ru

Разборный, складной мангал из металла своими руками: чертеж

В последнее время любителей активного отдыха становится все больше. Ведь это не только приятно, но и полезно. Собираясь отдохнуть компанией на природе, не забудьте взять с собой разборный мангал, который также называют мобильным, складным, сборным или походным. С его помощью можно приготовить пищу и даже вскипятить воду в чайнике.

Особенности конструкции

В сложенном виде мобильный мангал имеет небольшие размеры. Устройство похоже скорее на маленький чемоданчик, который отлично помещается в багажнике. Владельцам этого агрегата нужно учитывать, что чем меньше вес, тем тоньше материал. Потому среди его основных недостатков отмечают низкую теплоемкость и способность к прогоранию. По этой причине обладатель такого мангала должен быть готовым к тому, что складная конструкция быстро износится, соответственно, придется искать ему замену.

Походное устройство обладает следующими преимуществами:

  • небольшой вес;
  • мобильность;
  • низкая цена.

Сколько стоит и где купить

Приобрести складной мангал можно как в обычном магазине, где продаются подобные товары, так и в интернет-магазине. В продаже представлены простые и кованные конструкции разных производителей. Цена разборного мангала для дачи варьируется от 3 до 130 долларов. Так что он подойдет для людей любой категории.

Походный мангал своими руками

Впрочем, если у вас нет желания тратить деньги на покупку устройства, его можно сделать своими руками. Это совершенно несложно и займет немного времени.

Чтобы конструкция не была слишком тяжелой, советуем изготавливать складной мангал из легких сплавов, что позволит собирать и разбирать его без труда. Дорожный агрегат должен помещаться в рюкзаке или в багажнике, чтобы его можно было брать с собой в поход. Нелишним будет приобрести специальный переносной дипломат, в который помещается вся конструкция устройства в разобранном виде.

Прежде чем приступить к сооружению разборного мангала из металла, на обычном листе бумаги нужно подготовить чертеж агрегата. Наглядная схема намного облегчит процесс сооружения.

Необходимые материалы и инструменты

Разборный мангал состоит из четырех стенок с отверстиями, прямоугольного дна и 4 ножек. Для работы нам понадобятся следующие материалы и инструменты:

  • лист стали;
  • металлические уголки;
  • болгарка;
  • аппарат для сварки;
  • дрель.

Приступаем к работе

В интернете можно найти множество схем и способов изготовления разборного мангала. В рамках этой статьи рассмотрим один несложный вариант. Он заключается в следующем:

  1. Возьмите лист бумаги. На нем отметьте высоту ножек, размер стенок устройства, а также расстояние между прорезями в боковых элементах и отверстиями для шампуров.
  2. Выберите лист стали: чем толще металл, тем дольше прослужит изделие. Перенесите на него чертеж разборного мангала.
  3. Возьмите стальные листы и разрежьте их болгаркой, отступив от отметки 3-4 см.

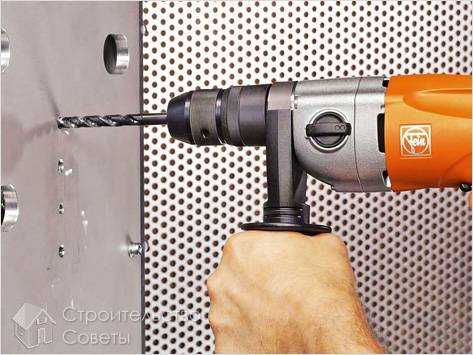

  4. Дрелью сделайте в стенках отверстия.
  5. С помощью ножовки необходимо изготовить направляющие для шампуров по верхним краям боковых элементов конструкции.
  6. Надрежьте стенки и сделайте сгибы таким образом, чтобы углы можно было стыковать.
  7. Уложите дно.
  8. Просверлите в боковых сгибах дырки для болтов. Это необходимо для того, чтобы детали не рассыпались.
  9. Возьмите четыре прутья и приступите к изготовлению опор, на которые в дальнейшем следует нанести резьбу. Конструкция будет с отвинчивающимися ножками. Их также можно сделать из металлических уголков. Для этого нужно просверлить дырки для болтов. Чтобы опоры получившейся конструкции легко входили в землю, необходимо заострить их снизу.
  10. Ко дну ящика приварите гайки.

С помощью этой инструкции вы без труда изготовите мангал в домашних условиях.

Как продлить срок службы самодельного устройства

Всем известно, что со временем любая металлическая конструкция подвергается коррозии. Если вы хотите продлить срок службы своего мангала, необходимо предпринять соответствующие меры. Для этого требуется покрыть конструкцию жаропрочной автомобильной краской или темной пленкой, устойчивой к высоким температурам. Такой процесс называется воронением. Для этого металлическую конструкцию выдерживают час-полтора в горячем растворе гидроксида натрия. Чтобы сделать этот состав, понадобится смешать 50 г едкого вещества с литром воды, а после нагреть его до 100 градусов.

Итог

Складной мангал является незаменимым атрибутом любого путешествия. Изготовить такой агрегат своими руками не составляет большого труда при наличии минимум навыков по обработке металла, а также сварочного аппарата, дрели и болгарки. Правильная эксплуатация и соблюдение мер защиты от коррозии помогут продлить срок службы вашего агрегата.

Предлагаем посмотреть еще несколько фотографий разборного мангала:





Похожие статьи:

pechnoedelo.com

фото и инструкции по изготовлению и сборке

Мангал своими руками

Посмотрите металлический мангал своими руками на фото, которые иллюстрируют разнообразие вариантов конструкций:

Металлический мангал
Металлический мангал

Металлический мангал
Металлический мангал

Все металлические мангалы на фото обладают мобильностью и подходят для применения в походных полевых условиях:

Разборный мангал
Разборный мангал

В настоящее время различные мангалы и барбекю можно приобрести в готовом виде, и они представлены в очень широком ассортименте, так что можно выбрать именно такую модель, которая более всего подойдет для личных нужд. Но, конечно, гораздо практичнее, интереснее и выгоднее сделать очаг своими руками. Это может быть разборный мангал из металла и кирпича, стационарная печь-барбекю или русская печь.

Металлические мангалы хороши тем, что их можно устанавливать в любом удобном месте, а потом убирать, или переносить на другое место. Но такие конструкции недостаточно хорошо держат тепло. Угли и дрова в подобных мангалах прогорают быстро, поэтому обычно в процессе приготовления приходится часто обмахивать мангал картонкой, фанерой или чем-либо еще, чтобы не дать углям потухнуть. Для мяса это не очень хорошо — оно может сильно прожариться и даже обуглиться с одной стороны и остаться недожаренным или сухим с другой.

Купив мангал, надо сначала ознакомиться с инструкцией, чтобы знать, как правильно им пользоваться. Но даже при использовании самодельного мангала эти рекомендации не будут лишними — например, потому, что в большинстве сборно-разборных или складных изделий импортного производства нельзя жечь дрова, они предназначены только для применения в них уже готового древесного угля. Отечественные модели, по словам производителей, не боятся использования дров, однако лучше не рисковать и ограничиться розжигом специально предназначенных для этого углей. В этом случае мангал прослужит намного дольше.

Еще одним недостатком сборно-разборных конструкций является их сравнительная ненадежность — если поставить такой мангал на неровную или недостаточно твердую поверхность, во время приготовления шашлыка он может попросту развалиться или упасть на бок, и блюдо в любом случае будет испорчено.

Рекомендуемая толщина стенок для хорошего мангала — не менее 8 мм.

Чугунный мангал
Чугунный мангал

Для его изготовления лучше использовать не сталь, а чугун, который более равномерно распределяет тепло и дольше сохраняет его. Жаровню необходимо делать такой глубины, которой было бы достаточно, чтобы во время жаренья шашлыка между мясом и верхним слоем углей оставалось расстояние не меньше 15 см.

Как сделать самодельный уличный разборный мангал металлический своими руками (с видео и размерами)

Современные уличные мангалы металлические обладают некой универсальностью – они вполне пригодны для оборудования домиков гриль и барбекю. Это обычный самодельный разборный мангал, состоящий из корпуса и четырех ножек.

Перед тем как сделать металлический мангал своими руками, нужно приготовить следующие инструменты и материалы:

  • лист железа;
  • рулетка;
  • болгарка с дисками по металлу;
  • сварочный аппарат;
  • дрель;
  • болты.

Самодельный мангал может быть любого размера, при этом необходимо учитывать, на сколько человек на нем будет готовиться пища. Если, например, это будет 3-4 человека, вполне достаточно выбрать размеры конструкции 50 х 30 см. Если же количество едоков будет больше, соответственно, и размер разборного мангала должен быть больше.

Расчет делается по количеству шампуров, которые одновременно будут использоваться. Расстояние между ними должно быть примерно 10 см, а между крайним шампуром и боковой стенкой — около 5 см. Не следует при этом забывать, что, во-первых, слишком большой переносной мангал не влезет в багажник машины, а во-вторых, чересчур тяжелая и массивная конструкция будет разваливаться под собственным весом.

Глубина мангала, как уже говорилось ранее, должна быть такой, чтобы расстояние между поверхностью углей на дне и мясом на шампурах составляло 15 см. При меньшем расстоянии мясо будет подгорать, не успевая прожариться внутри, а при большем не прожарится совсем, поскольку угли быстро остынут и жара в мангале не будет хватать для готовки.

После того как выбраны оптимальные размеры металлического разборного мангала, можно приступать к его изготовлению. Лучше всего для этого подходит чугун, но если используется сталь, то лист металла должен быть достаточно толстым, поскольку чем он толще, тем дольше прослужит изделие. Ножки для разборного мангала своими руками можно сделать из того же металла, что и корпус, согнув их в виде уголка, либо использовать стальные трубки, прочно приварив или прикрутив их к корпусу мангала.

Размеры боковой стенки мангала надо с помощью рулетки нанести на лист металла, разметив стороны, и вырезать детали. Все стенки будут сделаны из одного листа, дно — отдельно. После этого вырезанный лист для боковых стенок следует согнуть под углом 90°. Крайние поверхности, где лист соединяется, нужно сварить по всей длине. Далее приваривается дно, ножки лучше крепить на болты, чтобы их можно было снять в случае необходимости, например, при транспортировке мангала.

Если нет сварочного аппарата, края боковой пластины придется соединять другим способом. При разметке боковых поверхностей со стороны стыков нужно прибавить по 20-30 мм, вырезав лист, согнуть по разметке, а оставшийся «излишек» загнуть и соединить с другим краем. Далее следует просверлить через стык три отверстия на одинаковом расстоянии одно от другого. Этот стык потом требуется скрепить с помощью болтов. По ребрам со стороны дна также нужно сделать разрезы на глубину 20-30 мм и загнуть лист внутрь под прямым углом. Дно необходимо положить сверху на получившуюся конструкцию. Прочности такого мангала будет вполне достаточно, чтобы выдержать вес дров и углей, но при желании можно зафиксировать дно с помощью болтов, просверлив предварительно отверстия.

После сборки корпуса мангала надо в длинных боковых стенках на высоте 30 мм от дна с промежутком в 40-50 мм проделать отверстия диаметром 20-30 мм. Эти отверстия нужны для обеспечения тяги во время горения углей и их раздувания.

Посмотрите, как сделать мангал разборный на видео, где проиллюстрированы все основные технологические моменты и приведены советы мастера:

Как сделать разборный переносной мангал своими руками (с фото)

Эта конструкция предполагает собственноручное сооружение не только переносного разборного мангала, но и такого, который в собранном виде представляет собой сложенный чемоданчик, снабженный удобной ручкой для транспортировки. Внутри этого чемодана должны будут умещаться шампуры для шашлыка и решетка для гриля. Такой мангал очень удобен для транспортировки.

Посмотрите разборные мангалы на фото, где показаны различные варианты конструкций:

Разборный мангал
Разборный мангал

Разборный мангал
Разборный мангал

Перед тем как сделать разборный мангал, нужно подготовить все нужные материалы и инструменты. Основная рабочая деталь — дно мангала. Оно будет подвергаться наибольшим температурным нагрузкам, поэтому для него надо выбрать лист металла чуть большей толщины, чем для остальных деталей. Допустимая толщина металлического листа для дна 3-4 мм. Это продлит срок службы разборного мангала. Хорошо, конечно, выбирать чугун, а если сталь, то нержавеющую, тогда мангал будет практически не подвержен износу.

При выборе размеров изготавливаемого мангала надо ориентироваться на длину и предполагаемое количество шампуров. Наиболее востребованными и удобными считаются шампуры длиной 60 см, исходя из чего ширина мангала должна быть равна примерно 40-45 см при длине 60-65 см.

Вначале размечается и вырезается дно будущего мангала. У него вырезаются небольшие боковые стенки и загибаются под прямым углом, чтобы потом к ним можно было прикрепить боковые стенки мангала. Боковые стенки вырезаются размером примерно 650 х 205 мм. На них по нижнему краю надо сделать отверстия диаметром 10 мм для доступа кислорода к углям и тяги для розжига. Чтобы можно было складывать большие стенки, между основанием мангала и стенками с помощью винтов или сварки надо прикрепить по два мебельных навеса. Для установки стенок и прикрепления ко дну мангала можно использовать зажимы (например, в виде специальных прорезей).

Ножки мангала необходимо делать с заостренными концами — это обеспечит его устойчивость во время приготовления пищи. Такие ножки можно будет легко углубить в землю, фиксируя таким образом неподвижное и устойчивое положение мангала. Прикреплять ножки к корпусу можно с помощью гаек, приваренных по углам, а на ножках в верхней части надо нарезать резьбу, соответствующую размеру гаек.

Для удобства мангал с ручкой

Для удобства транспортировки к боковой части основания мангала необходимо прикрепить ручку, которая может быть самодельной. Кроме того, на одной из стенок мангала надо сделать фиксатор, который будет защелкиваться, чтобы избежать непроизвольного раскладывания чемодана-мангала при переноске.

Посмотрите, как сделать разборный мангал своими руками на фото, где показаны все этапы этого процесса:

Самодельный мангал на фото

Самодельный мангал на фото

В довершение можно покрыть переносной сборно-разборный мангал термостойкой краской. Это может быть, например, специальная краска-спрей в баллончике, которая предназначена для окрашивания выхлопных труб автотранспорта и выдерживает температуру в 600 °С.

babushkinadacha.ru

Мангал своими руками из металла разборный: размеры, схема. чертеж

Уже невозможно представить себе дачный или приусадебный участок без мангала. Немудрено, ведь пища на углях не только очень вкусна, а еще и полезна, и экономна. Правильное изготовление мангала из металла – отличный способ готовить вкусно и полезно. Но, главное, это устройство абсолютно не требует особых условий эксплуатации. Оно прекрасно переносит зимний застой и весеннюю влажность. Более того, на качественном металлическом мангале можно без труда готовить шашлык своими руками в любую погоду. Для этого многие владельцы оборудуют целые удобные площадки, позволяющие не бояться погодных сюрпризов.

Примечание: Мангал своими руками из металла – прекрасный способ обзавестись отличным кулинарным помощником с минимальными затратами и максимальной пользой. Шашлык будет превосходным.

Портативный

Одно из особых потребительских мест занимает портативный мангал металлический. Это устройство небольшого размера, имеет сравнительно малый вес, при этом обеспечивает неплохую производительность. Конструкций мангалов металлических малых размеров очень много. Поэтому можно подобрать оптимальный вариант. Но самый верный способ получить устройство, отвечающее всем требованиям, – сделать его самому.

Портативный мангал, изготовленный своими руками

В чем же заключается суть изготовления мангала из металла своими руками? И в чем состоит мобильность устройства? Начнем с того, что определился с составными частями агрегата. Итак, любой качественный мангал из металла состоит из элементов:

  1. Камера для углей или дров. Она обычно состоит из двух частей. Металлическая решетка, которая устанавливается на определенном расстоянии от днища, позволяет получать меньшую интенсивность огня. В результате продукт будет готовиться постепенно и равномерно, а не обугливаться.
  2. Отдел для сухого топлива. Например, хороши модели портативных мангалов, которые оснащены специальной решеткой или отсеком, где можно хранить угли или дрова. Это позволяет готовить длительное время, не отлучаясь на доставку топлива.
  3. Колеса. Безусловно, это не главное, что нужно сделать мангал из металла своими руками, но не помешает. А если сочетать колеса с ручкой на одной из сторон, вообще, может получиться передвижная шашлычница. Продумывая и изготавливая мангал из металла, отнюдь не лишним будет учесть особенности транспортировки.
Мангал на колесах

4. Дымоход. Не самая часто устанавливаемая, но достаточно нужная деталь. Стоит только вспомнить «дачные шашлыки», когда ветер разгоняет клубы дыма, застилающие всю красоту природы участка. Чтобы этого не произошло, решая сделать мангал из металла своими руками, нелишним будет позаботиться о дымоходе. Тогда продукты горения будут выходить постепенно и сразу подниматься вверх, где и рассеиваться.

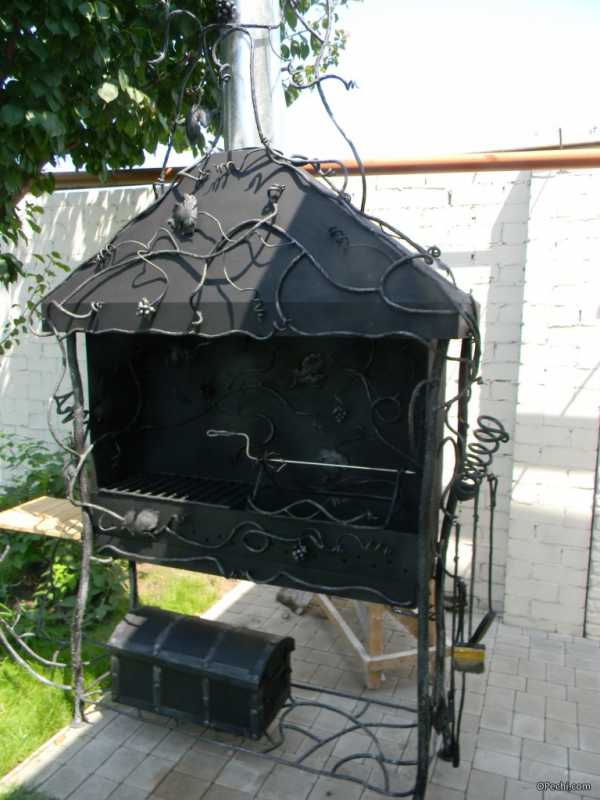

Мангал с дымоходом

5. Дополнительные атрибуты. Это может быть небольшой столик. Его преимущество по достоинству оценит тот, кто готовит шашлык, например. Ведь вполне можно отвезти устройство на безопасное расстояние от важных объектов. При этом, столик, на который можно установить блюдо с продуктом, поможет быстрее и проще помещать его на жаровню. Также мангал своими руками из металла можно оснастить механическим вертелом. Вообще, для удобства можно изготовить целый комплект для приготовления. Он может состоять из решётки, места для шампуров и вертела.

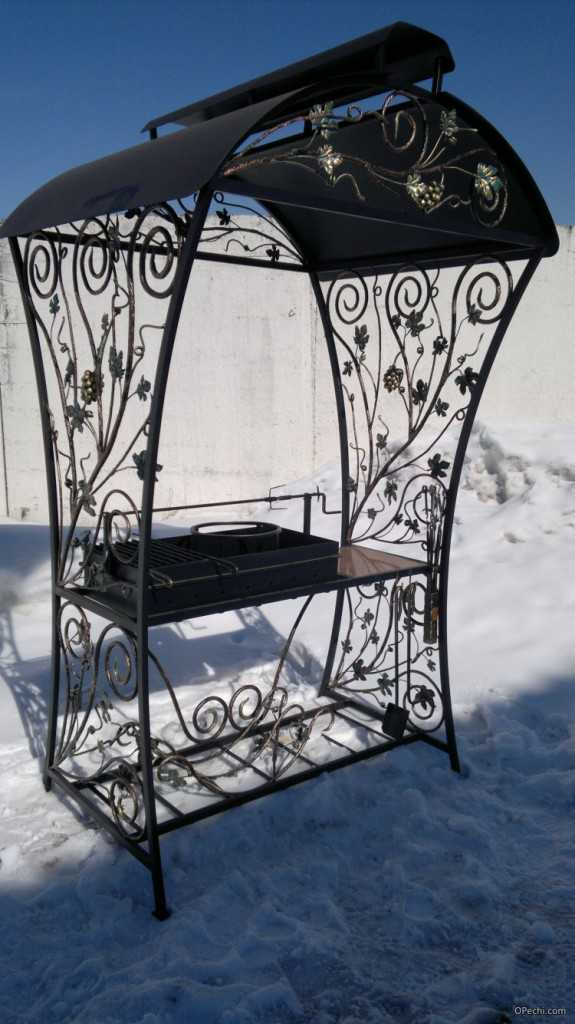

Привлекательный мангал с навесом

Продуманность этих решений может помочь сделать качественное устройство.

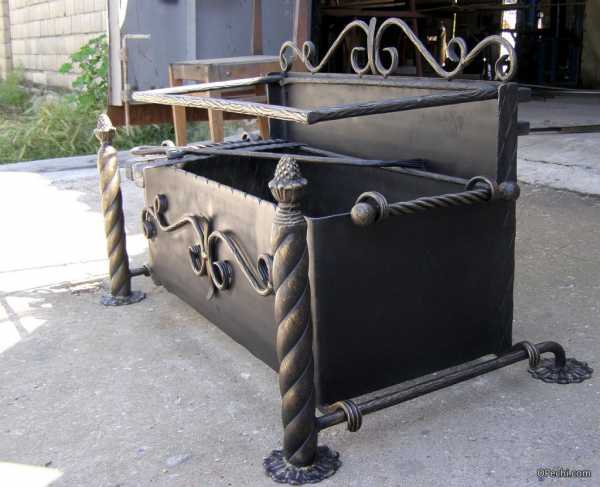

Классика

Что значит классический мангал из металла? Это – устройство, имеющее простейшую структуру. Самый обычный мангал из металла своими руками, можно сделать с использованием сварки. Простыми словами, берутся 4 пластины, по две с одинаковыми параметрами. После этого они свариваются в единый прямоугольник. Затем добавляется днище и ноги. Днище и стенки изготавливаются из стали, а вот ноги можно сделать из профилированной трубы. Проще всего, своими руками прикрепить сначала ноги к днищу, а потом все вместе к прямоугольнику из пластин.

Мобильный мангал классического формата

Классический вариант камина имеет в одной из пластин отверстия для воздуха, что способствует быстрому возгоранию и поддержанию достаточной температуры на весь период приготовления пищи. Также стоит отметить, что классические мангалы из металла, можно не только сделать своими руками, но и купить в крупных супермаркетах, либо в отделе товаров для дачи. Стоимость их относительно не высокая. Изготавливаются такие модели обычно из тонкой стали. Благодаря этому мангал получается относительно лёгким и прочным.

Преимущества

Мангал металлический – это целый комплект положительных качеств и преимуществ. Среди всех достоинств по праву можно выделить:

  1. Устойчивость к температурам. Мангал из металла спокойно выдерживает открытый огонь на протяжении длительного времени. Несмотря на подверженность материала термическим изменениям, в итоге он не теряет формы и жесткости.
  2. Легкость при эксплуатации. Мангал из металла просто моется, не задерживает золу и грязь. Простота в использовании делает способ приготовления пищи на углях еще приятнее. Можно сделать своими руками вкусные шашлыки, приготовить овощи и т. д.
  3. Относительно невысокая стоимость даже при самодельной реализации. Тем более что сталь, которая чаще всего используется для мангала, черновая и необработанная, что, естественно, снижает стоимость листов.
  4. Универсальность в изготовлении. Действительно, если нет возможности использовать сварку, чтобы сделать мангал, вполне можно воспользоваться такими крепежными элементами: болты, гайки, саморезы.
  5. Мобильность. Можно сделать складную конструкции. Ее допустимо раскладывать, когда это необходимо, а затем собирать. Складная конструкция удобна при транспортировке.

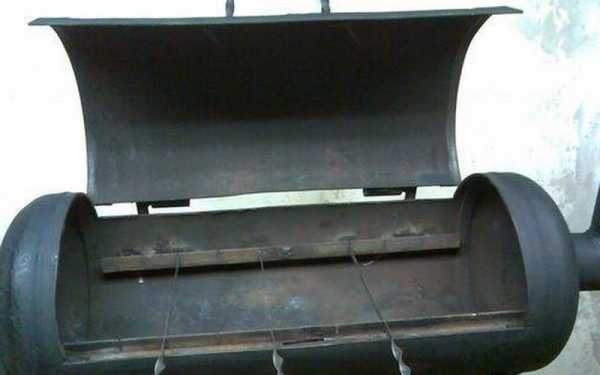

Изготовление мангала из газового баллона

К тому же под основную камеру можно использовать разные металлические предметы, но об позже.

Чертежи

Примечание: Без надлежащего чертежа и схематических записей с расчетами сделать самодельный мангал будет очень сложно.

Попробуем описать, как будет выглядеть схематический срез изделия высотой до 1 м и размерами камеры 80х40 см. Первоначально вся конструкция раскраивается на составные детали, проводятся предварительные расчеты. Они записываются в схеме, там же указываются линии крепления и его способы. Обязательно в чертеже учитывается каждый элемент конструкции.

Сварка

Естественно, надежнее будет сварить швы мангала. Желательно также приварить как минимум ручки, за которые будет удобно переносить конструкцию.

Сварка мангала своими руками

Предварительно необходимо рассчитать режим сварки, выбрать правильный диаметр и состав электродов, используется ручной дуговой способ. Также для обеспечения качественного шва следует обеспечить правильное положение деталей, а после сварки шов рекомендуется обработать, чтобы снизить напряжение в этой части конструкции.

Рекомендации по самостоятельному созданию мангала из металла

Краска

На металл желательно не наносить какие-либо химические покрытия, так как при воздействии температуры они могут выделять вредные вещества, которые впитываются в продукт. Однако современные технологии шагнули далеко. И сейчас предлагаются жаростойкие и экологически чистые покрытия, которые можно использовать для наружной стороны. Красить мангал не стоит, так как из большой температуры в жаровне любое покрытие попросту сгорит.

Качественно покрашенный мангал

Для конструкции могут использоваться такие способы покрытия:

1. Оксидирование. Опасный сложный химический процесс, который при достаточном оборудовании и ресурсах можно организовать своими руками. Для этого камера либо металлические листы обрабатываются 5% составом серной кислоты, после чего прокипячиваются в насыщенном мыльном растворе. Для него используется хозяйственное мыло. И заключительным этапом будет полуторачасовая варка в едком натрии. В конечном итоге металл, в результате химической реакции, покроется антипригарным черным слоем. Он станет надежной защитой от коррозии и ржавчины.

Мангал с оксидированием

2. Порошковая краска. Сложность ее использования заключается в том, что она должна «вжигаться» в материал при очень высоких температурах, добиться которых в домашних условиях практически нереально.

Порошковая краска для мангала

3. Эмали кремнийорганические. Подойдут только для покрытия наружной части камеры, выдерживают температуру 500–600 градусов.

Мангал, покрашенный эмалью

Важно при любой работе с химическими веществами соблюдать технику безопасности.

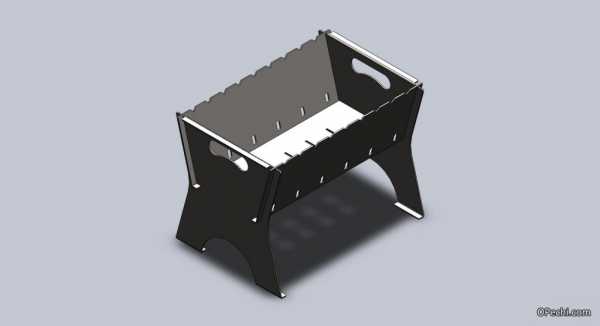

Разборный мангал

Есть свои плюсы в разборной конструкции. Такой мангал из металла легко хранить и транспортировать, после использования его очень удобно чистить. Разборный мангал может собираться без использования крепежных элементов. Для этого пластины стенок устанавливаются в пазы, специально заготовленные в днище. Расчет конструкции выполняется таким образом, чтобы без дополнительных крепежей сборка получилась достаточно прочной. Плюс в процессе работы от высокой температуры металл немного расширяется, а значит, разборное изделие будет еще более надежным. Листы стали для стенок самодельного мангала должны быть толщиной от 4 до 10 мм.

Разборной мангал, который можно изготовить своими руками

Остается отметить, что любой выбранный вариант – это прекрасная возможность насладиться вкусным блюдом на природе. Можно приобрести готовое изделие или сделать его самому, но результат вполне может быть функциональным, привлекательным и долговечным.

Особенности изготовления складного мангала своими руками

opechi.com

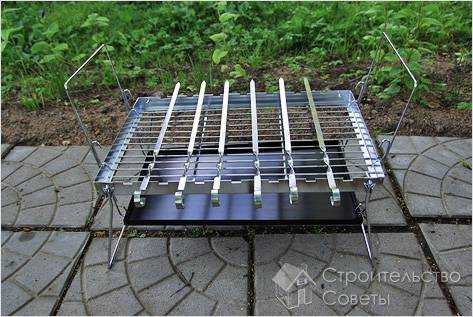

Разборный мангал своими руками - как сделать

Вкусный шашлык – неотъемлемая часть любого пикника на природе. Отдых на реке в хорошую погоду и с хорошим шашлыком – это ли не рай земной! Правда, чтобы приготовить шашлык, потребуется мангал. К слову, сделать разборный мангал своими руками несложно. Таких конструкций множество. Все они делаются, как правило, из листовой стали.

Недорогие сборно-разборные конструкции всегда можно найти в продаже. Они представляют собой отдельные четыре стенки и дно из стальных пластин. Ножки выполнены из гнутого уголка. Сам по себе такой мангал совсем не плох. Но его коробит от нагрева, а разбирать его бывает трудно. Иногда некачественную конструкцию можно и не собрать заново.

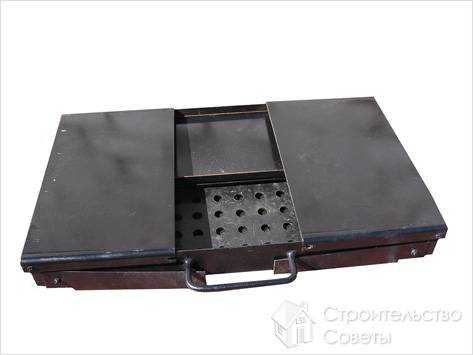

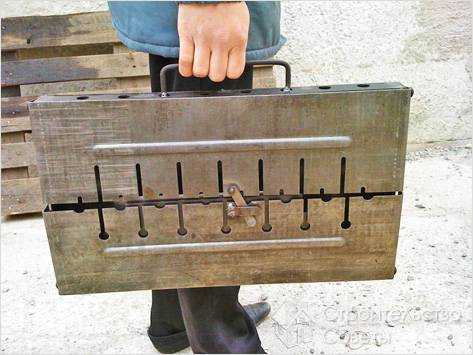

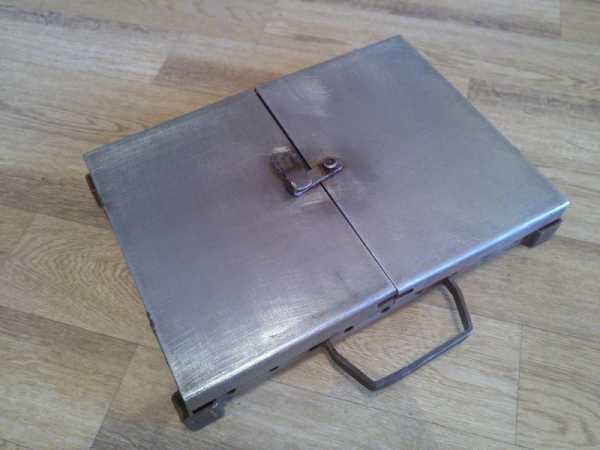

Конструкция «дипломат»

Сделать настоящий разборный мангал из листового железа вполне возможно. Чтобы он легко складывался и раскладывался, нужно лишь немного изменить его обычную конструкцию. При сборке даже не придется пачкаться, потому что все закопченные поверхности будут сложены внутрь и в сложенном состоянии будут закрыты.

Вся конструкция в сложенном виде будет напоминать дипломат не толще 40 мм с удобной ручкой для его переноски. Внутри можно будет поместить шампуры и решетку для гриля.

Размеры его будут зависеть от размеров используемых шампуров, длина их может либо 60 см, либо 80 см. Для переноски лучше брать шампуры покороче, поэтому и мангал лучше делать шириной 40 см и длиной 65 см.

Работа начинается с изготовления дна. Для него лучше брать металлический лист не тоньше 2 –3 мм. Еще лучше, если это будет нержавейка. А если вся конструкция будет из нержавейки, то она прослужит очень долго.

В боковых стенках сверлятся отверстия диаметром 10 мм для прохождения воздуха к углям. Их нужно согнуть по линии разметки. Длина боковой стенки будет, соответственно, 65 см, а высота -20,5 см. Чтобы большие стенки складывались, к ним крепятся сваркой или винтами по два небольших мебельных навеса.

Малые стенки делаются съемными и крепятся ко дну зажимами. Для зажимов по краям делают прорези, а также их края загибают на 10 мм по короткой стороне стенки.

Ко дну с нижней стороны привариваются гайки М8. В них будут вворачиваться ножки. Ножки будут сделаны из прутка диаметром 8 мм и длиной 60 см. С одной стороны каждой ножки на высоте 10 мм нужно нарезать резьбу М8, а к другому концу приварить перпендикулярно отрезки прутка длиной 30 мм с противоположных сторон ножки (чтобы все устройство не тонуло в земле). Конец ножки нужно заострить. К боковой части дна крепится ручка, за которую его и будут переносить в сложенном состоянии.

Чтобы мангал при переноске случайно не открылся, его оснащают фиксатором. Окончательной операцией будет его покраска термостойкой краской.

Можно красить краской для выхлопных автомобильных труб, которая выдерживает температуру в 600 градусов и не обгорает.

Итак, мангал собран и готов к работе.

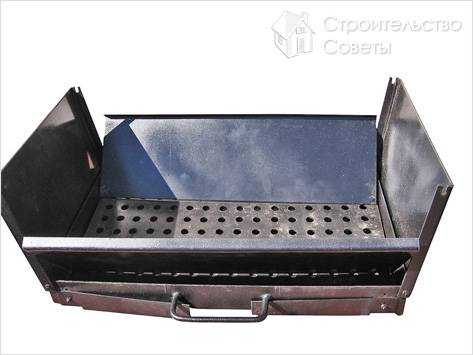

Конструкция – «чемоданчик»

Суть данной конструкции примерно та же. Она в собранном виде так же превращается в чемоданчик. Состоит он из дна и крышки, изготовленных из листовой стали. Обе детали размечаются и вырезаются ножницам по металлу в соответствии с разметкой. В обеих частях делаются отверстия. Только в одной части эти отверстия располагаются лишь на боковых стенках, и это будет дно. На верхней части его передней стенки ножницами или напильником делаются зубцы для фиксации шампуров.

Крышка будет полностью перфорирована отверстиями, а во время готовки шашлыка в открытом состоянии она будет служить защитой от ветра. На ее нижнем крае тоже вырезаются зубцы для шампуров. Когда нужно будет готовить шашлыки, нижний край отгибается и становится для них опорой.

Для крышки изготавливаются упоры. Это прямоугольные пластины, один из углов которых скруглен. Обе пластины вставляются в распор и с одной стороны прижимаются крышкой, а с другой они упираются в дно.

В качестве ножек используются металлические трубки диаметром 10 мм, соединенные попарно Х-образно болтами с гайками-барашками. Сверху мангал просто одевается на верхние концы трубок. Для этого в его дне сделаны отверстия. А чтобы он не опускался вниз по трубкам, на их концах поставлены штифты-ограничители. Для жесткости можно предусмотреть специальную полку. Это будет прямоугольный лист железа с размерами как у дна и с такими же отверстиями для ножек.

Сначала на ножки будет одеваться полка. Ножки имеют такой изгиб, что ниже этого изгиба полка не опустится, а затем сверху будет устанавливаться мангал. Полка придаст конструкции должную жесткость, ее можно использовать и как полку.

Конструкция будет радовать своего хозяина удобством сборки и вкусными шашлыками.

Видео

В этом ролике показана конструкция разборного мангала.
